Устройство кровли из металлочерепицы – технология укладки

Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Характеристики материала

Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

• Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
• Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
• Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
• Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
• Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Строение листа металлочерепицы

Возможные размеры листов металлочерепицы

Выбор элементов

Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:

1. При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.

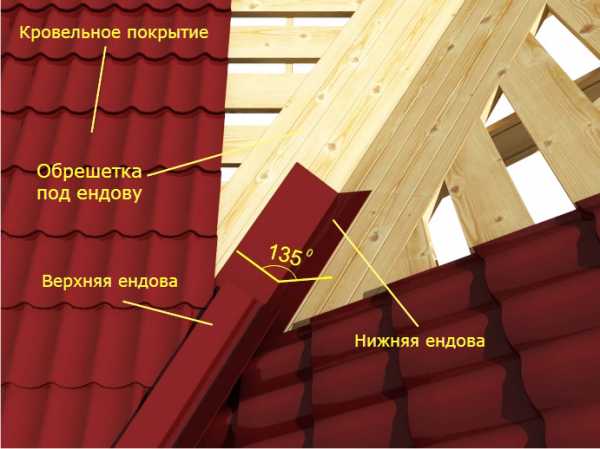

3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.

Устройство кровли из металлочерепицы

Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

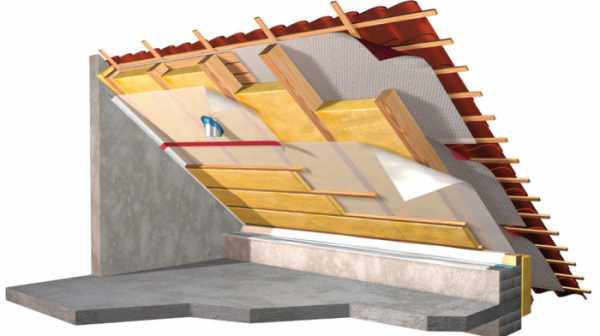

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

• Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
• Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
• Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
• Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
• Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

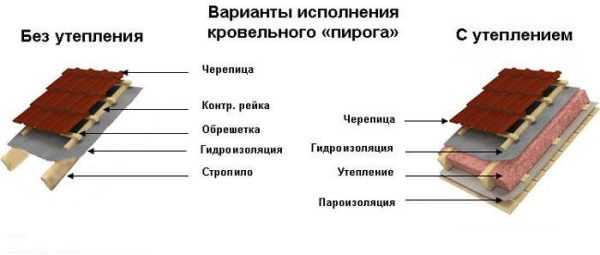

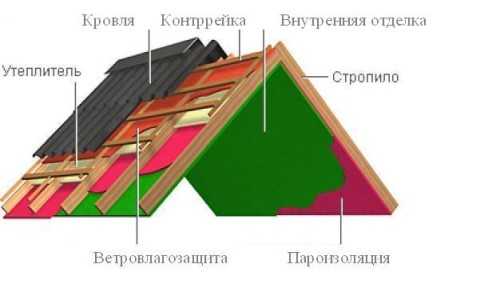

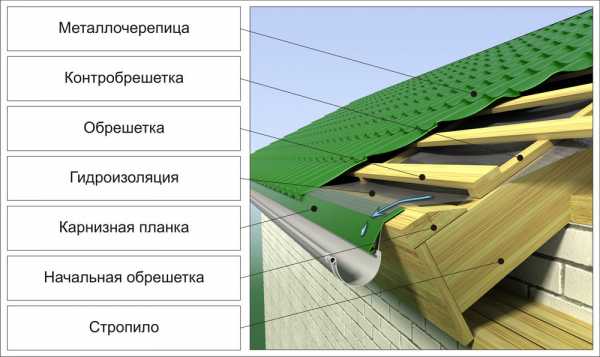

Состав кровельного пирога

Фронтальный разрез кровли из металлочерепицы

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре.

К обрешетке предъявляются следующие требования:

1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.

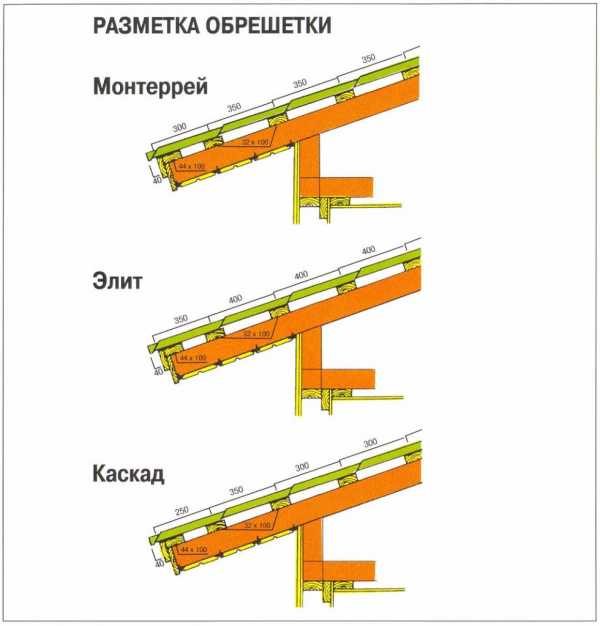

Обрешетка под металлочерепицу

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

• Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.

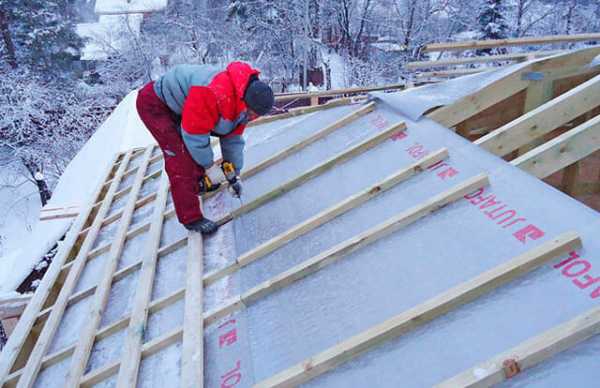

• Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
• Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
• Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
• Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
• Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
• Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Технология укладки материала

Схема крепления листов

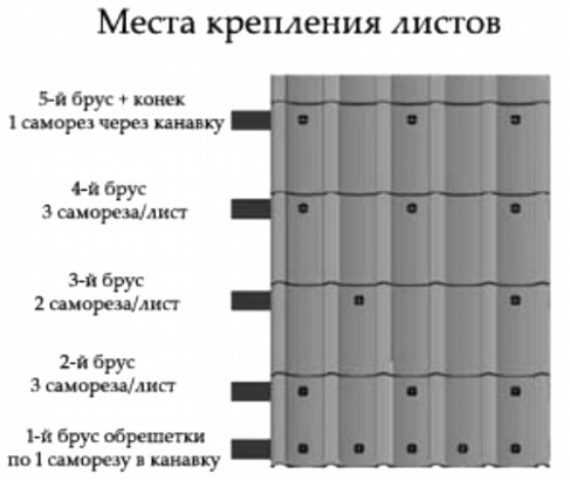

Расположение мест крепления

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки.

Работы выполняются в следующем порядке:

1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Доборные элементы для кровли для металлочерепицы

Видео-инструкция

Технология устройства кровли из металлочерепицы

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Холодная или теплая крыша

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:

• возведение стропил;
• настил гидроизоляционной пленки;
• обустройство контробрешетки;
• обрешетка.
• покрытие металлочерепицей.

Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания.

•

Чертеж карнизного свеса

Деревянный карнизный свес

Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

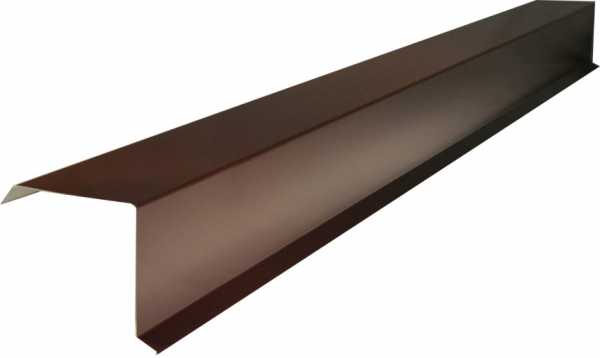

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

Карнизная планка

Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

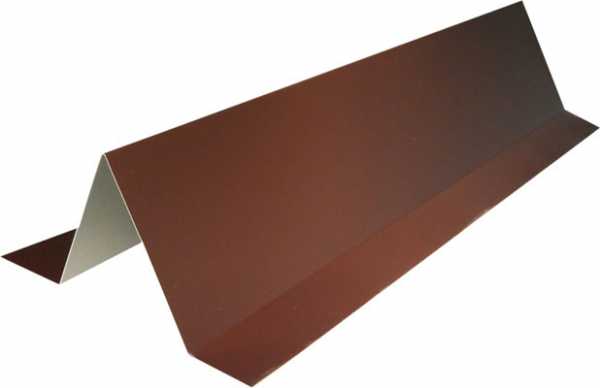

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.

•

Специфика монтажа холодной кровли из металлочерепицы

Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.

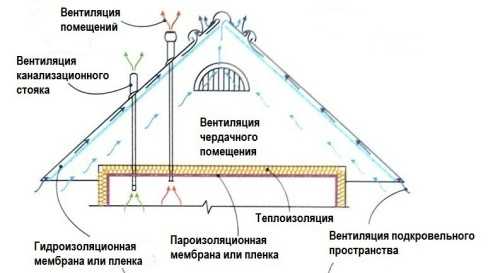

Схема устройства холодной кровли.

Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.

Сам монтаж такой крыши не отличается какими-либо сложностями, главное — это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы .

Особенности холодной кровли

Схема кровли холодного типа.

Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.

Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.

Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное — это правильно провести все предварительные расчеты.

Сам монтаж включает в себя такие особенности:

1. Если в будущем планируется устройство теплой крыши. то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
2. Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.

Очередность работ

Схема устройства скатной кровли без утепления.

Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.

Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.

Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.

Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.

Схема устройства фальцевой кровли.

При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.

Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.

Кровельный пирог под металлочерепицу

Устройство холодной кровли под металлочерепицу — это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.

Схема кровельного пирога.

Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.

При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.

Структура подобной крыши включает в себя такие обязательные слои:

Схема монтажа кровельного пирога.

1. Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
2. Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
3. Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
4. Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
5. Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
6. Листы металлочерепицы.

Что еще потребуется?

Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.

Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.

Источники: http://krovlyakrishi.ru/krovelnye-materialy/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://1metallocherepica.ru/ustrojstvo-kryshi/holodnaja-krovlja.html

krovlya-mp.ru

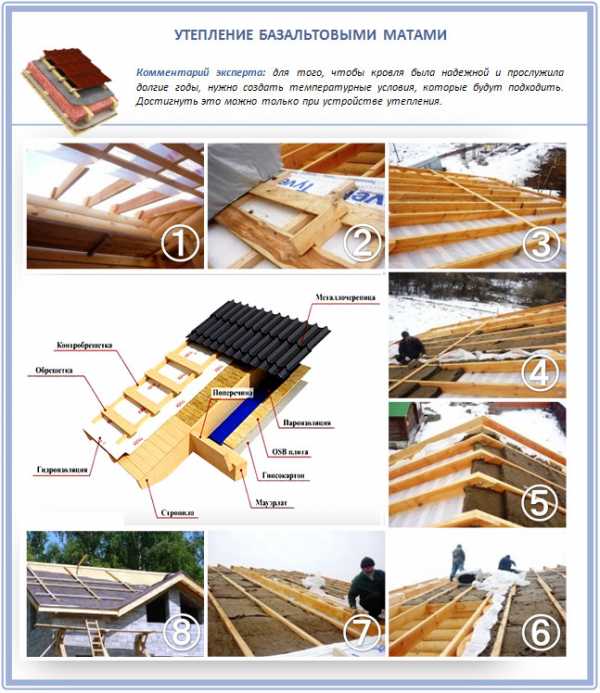

выбор утеплителя + обзор работ

Металлочерепичные кровли в последнее время стали настолько популярны, что побили все рекорды: прочные, экономичные и вполне эстетичные. Все в них хорошо, кроме одно момента: металл есть металла, и почему-то именно под такими кровлями чаще всего сыреет утеплитель и образовываются подтеки.

Почему, откуда и как этого избежать? А вот об этом мы сейчас вам и расскажем. Итак, утепление кровли из металлочерепицы – подходим к процессу правильно!

Отметим сразу, что от материала покрытия крыши не зависит то, какой утеплитель можно использовать, а вот принцип устройства самого кровельного пирога – да. Поэтому давайте рассмотрим этот процесс более пристально.

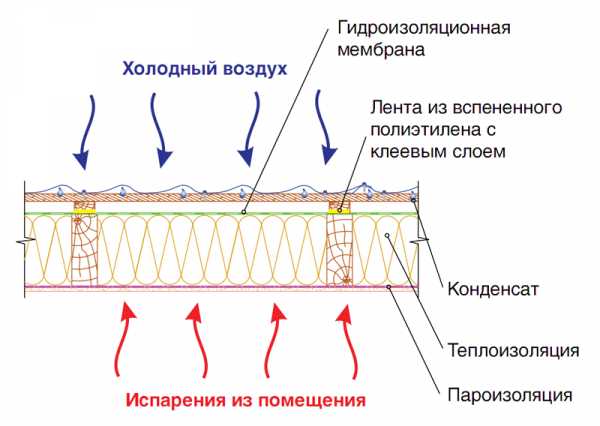

Главная задача любого утепления крыши – вывести точку росы из утеплителя на его поверхность, где она легко сможет испариться при продуманной вентиляции. А это значит, что важно не допустить скапливание воды благодаря конденсации при разных температурах – температуре воздуха и внешней среды.

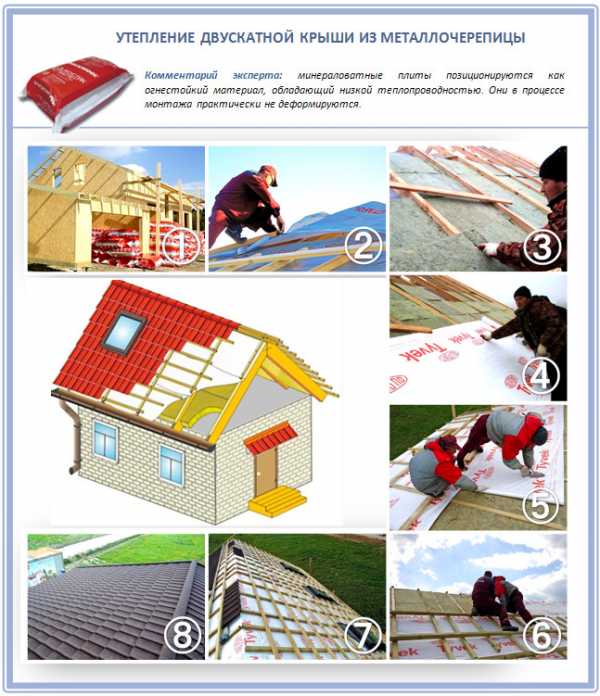

В общей сложности принцип утепления кровли из металлочерепицы такой:

При утеплении крыши, покрытой металлочерепицей, обязательно установите гидробарьер. Это специальная армированная паропроницаемая пленка, которая защищает чердачное пространство от конденсата, пыли и случайного попадания дождя или снега. Особенное внимание уделите первой проблеме – именно на металлочерепице и на профнастиле как металлическом материале быстро скапливается конденсат. Ведь металл всегда быстро нагревается и так же быстро остывает, создавая существенную разницу температур предмета и воздуха – идеальные условия для оседания водяных паров в виде капель.

Когда конденсация пара достигает критической точки – точки росы – молекулы воды в воздухе связываются и превращаются в воду. Главные условия для этого – высокая влажность в помещении и разница температур. Плюс плохо устроенная пароизоляция, конечно. А благодаря микроперфорации современных гидробарьеров для водяных паров будет создана небольшая вентиляция, которая поможет таким каплям быстрее испариться. Хороший бюджетный вариант.

Подходят также для решения подобной проблемы полипропиленовые пленки с антиконденсатным слоем. Одна сторона таких барьеров сделана из нетканого геотекстиля, а вторая – гидроизоляция. Текстильная вставка такой пленки адсорбирует влагу и пар и выводит их через вентиляционные зазоры. Что хорошо, такую пленку достаточно долгое время можно оставлять на крыше без кровельного покрытия, почему и работы на высоте проходят спокойнее.

И, наконец, новые супердиффузные мембраны. Их использование позволяет сделать только один воздушный зазор между пленкой и кровельным покрытием – и весь конденсат выйдет сам. Это и ветрозащита, и защита утеплителя, и эффективное выведение пара из всего кровельного пирога. Кроме того, саму мембрану можно укладывать прямо на утеплитель без каких-либо дополнительных обрешеток – ценная экономия! Посмотрите, как выглядит современная мембрана и насколько она отличается от обычной полиэтиленовой пленки даже по внешнему виду:

Но при покупке хорошей мембраны для крыши у вас могут возникнуть сложности. Даже если вы обратитесь к официальном дилеру какого-нибудь производителя с запомнившейся рекламой, еще не факт, что в итоге у вас на руках окажется качественный продукт. Иногда недобросовестные продавцы предлагают посмотреть на рекламные образцы пленок, которые имеют ощутимую шершавую структуру и определенный цвет, вид, но в итоге продают рулон пленки с немного другими качествами. При этом, при попытке покупателей разобраться с «подлогом» ссылаются на законное право производителя менять и цвет, и текстуру производимой продукции по своему усмотрению. Т.е. рекламируется одно, продается другое – не часто, но периодические такое на строительном рынке встречается.

Поэтому, приобретая супердиффузную мембрану обязательно проверьте ее по таким ключевым характеристикам:

• Паропроницаемость: 0,02-0,03 м.
• Прочность на разрыв: не меньше 140 Н/5см.
• Прочность на вырывание: не меньше 50Н/200мм.
• Водоупорность: степень W1, а водяной столб больше, чем 2000 мм.
• УФ стабильность: 3 месяца.

Вот по этим характеристикам мембраны и делят на определенные группы. Одни можно класть прямо на стропила, другие – контактировать только с утеплителем. А прочность на разрыв и вырывание – это долговечность самой пленки.

Что касается этого пункта, кровля из металлочерепицы просто-таки уникальна в своем роде. При всем старании сделать покрытие герметичным и максимально защитить подкровельный пирог от атмосферных осадков, при работе с этим материалом трудностей много. Все из-за необычной формы металлочерепицы, которая позволяет снегу и дождевым каплям понемногу залетать под покрытие.

А это уже плохо для утеплителя, причем для любого утеплителя. А потому здесь нужна грамотная вентиляция, которая вот такие случайно залетевшие снежинки или капли сразу же выведет наружу. Вот почему при утеплении металлочерепичной кровли единственно правильный вариант – это принудительная вентиляция. Поверьте, естественной будет мало.

Дополнительно обязательно используйте направляющую. Направляющая потока используется в карнизных свесах. Ее главная цель – направить и отвести воздух от теплоизоляционного материала, тем самым защитив его от возможной задувки снега во время метели. С другой стороны, направляющая потока не дает сыпучей минеральной вате рассыпаться по карнизу или вентиляционным коробам крыши.

Изготавливают это необычное изделие из импрегнированного влагостойкого картона. Рассчитаны направляющие воздуха Изовер на стропила, которые идут с шагом 90 или 120 см, но при желании можно справиться и с нестандартным шагом. Обратите внимание на фото этой пошаговой инструкции по утеплению металлочерепичной крыши – розовая необычная деталь и есть направляющая потока:

Скажем вам откровенно: металлочерепица – далеко не самый лучший кровельный материал для крыши со сложной формой. А потому, раз такая уже есть и ее нужно утеплять, обязательно продумайте вентиляцию всех ее частей. Обязательно всех!

Дело в том, что отдельные участки без вентиляции будут более теплые, на них станет подтаивать снег и стекать к карнизу, где вентиляция есть и кровельное покрытие имеет более низкую температуру (особенно на свесе, под которым нет утеплителя). А в металлочерепице для воды не сложно найти себе вход в подкровельное пространство.

Далее, талый снег наткнется на неталый и там же и останется, в итоге превратившись в наледь. А надели – это не только опасность для живущих в доме людей, когда они не вовремя выходят на улицу – это еще и постоянное разрушение водостока.

Вот почему вентиляция сложной крыши должна быть 100%, не пропуская ни единого участка. Для этого обустраивают прерывистую контробрешетку, которая позволяет потокам воздуха двигаться не только в одном конкретном направлении – но и в разные стороны, достигая всех зон. Также пара дополнительных аэраторов не будет лишней.

И по окончанию утепления также проследите за тем, чтобы отверстие для забора воздуха в карнизе было открытым всегда. Его нельзя подшивать доской, но можно прикрыть слегка отогнутым капельником желоба.

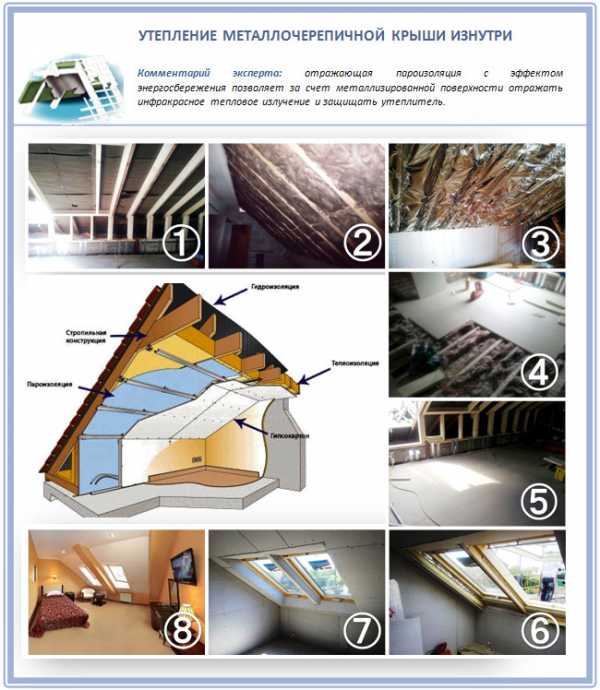

На крайний случай мы советуем вам утеплять такую кровлю изнутри и при помощи ППУ, которое проникает во все щели и труднодоступные места (а у сложной крыши они всегда есть), и влаги не боится:

Вот мы и подошли к главному вопросу. Для удобства давайте разобьем его на отдельные важные пункты.

Сорбционная влажность утеплителя

Знаете, почему мокрый утеплитель быстро теряет свои теплоизоляционные свойства? Дело в том, что теплопроводность воды ровно в 25 раз больше, чем у воздуха – это раз, да и сама вода как бы склеивает между собой волокна – это два. Вот почему, выбирая утеплитель для крыши, внимательно изучите такие три его главных качества: показатель сорбционной влажности, паропроницаемость и водопоглощение. Ведь у крыши с металлочерепицей в качестве кровельного покрытия вопрос с сыростью стоит остро. Не говоря уже о постоянном конденсате на металлической поверхности, который через незаметные глазу прореши в гидроизоляции всегда находит, как добраться до утеплителя.

Итак, сорбционная влажность – это гигроскопическая влажность утеплителя в определенных условиях. Т.е. чем выше это значение, чем хуже, ведь для кровельного утеплителя важны в первую очередь водоотталкивающие свойства. А на них уже напрямую влияет наличие в материале специальных гидрофобных добавок.

Для ясности давайте отдельно разберем вопрос влажности в обычном доме. Так, согласно санитарным требованиям для жилых помещений нормальная влажность с это 30-45%, причем 30% – это тот порог, ниже которого воздух становится слишком сухим и даже неблагоприятным для здоровья. А вот в европейских странах нормальной влажностью считают 45-60%. Но учтите, что в доме уровень влажности может достигать и 80%, особенно, если вместе проживают далеко не два человека и отделка стен почти паронепроницаема. Влаге просто некуда деваться, и она поднимается вверх, к крыше, откуда потом и проблемы с утеплителем, если продумать хорошо кровельный пирог. Вы ведь помните, как металлическая крыша любит собирать под собой конденсат?

Конечно, всю ответственность можно сразу переложить на пароизоляцию. Так, например, алюминиевая считается одной из самых лучших:

Водопоглощающие свойства утеплителя

Но придется вас немного огорчить: ни одна пароизоляция в мире не сможет защитить утеплитель на 100%. Реальные цифры и вовсе находятся в пределах 70-80%, если пароизоляция качественная, и 50-60%, если самая простая. А, если брать во внимание тот момент, что такой утеплитель еще воздействуют конденсаторная влага с другой стороны (снова-таки металлочерепица), тогда необходима и качественная пароизоляция, и утеплитель, который, на сколько это возможно, не боится воды и долго сохраняет свои свойства даже в таких экстремальных условиях.

А это уже такое качество утеплителя, как водопоглощение – это расположенность материала впитывать в себя влагу при контакте с водой и удерживать ее. Чем ниже водопоглощение у утеплителя, тем лучше – так он будет максимально долго сухим даже при высокой сырости. Пенопласт в этом плане, к примеру, лидер среди других утеплителей.

Так, помимо пенопласта, каменное волокно от природы обладает водоотталкивающими свойствами, которые только слегка приходится усиливать. Вот пошаговая инструкция, как утеплить им такую кровлю:

Паропроницаемость утеплителя

И, наконец, паропроницаемость – это способность утеплителя пропускать через себя водяные пары и выводить их наружу, в вентиляционный проем. Это – один из самых важных факторов, которые влияют на теплоизоляцию крыши. И в таком кровельном пироге паропроницаемость тоже должна быть на высоте!

Современная эковата в этом плане – одна из лучших:

Чистота утеплителя

Есть еще одна проблема: некоторые утеплители пылят, и их частицы ворса вместе с теплым воздухом поднимаются и понемногу забивают паропроницаемые отверстия. В итоге с годами качества даже самой лучшей «дышащей» мембраны ухудшаются. А потому опилками такую крышу лучше вообще не утеплять, как дешевой минеральной ватой. Только от известных производителей!

И хорошо подходят в этом плане специальные подчерепичные крепежные системы, которые только начинают появляться на рынке России, но давно признаны за рубежем:

Подведем итог: чем ниже показатели водопоглощения и сорбционной влажности, и выше паропроницаемость – тем лучше теплоизоляционные качества материала для утепления кровли из металлочерепицы. Подбирайте правильный материал, изучайте наши фотоинструкции – и в путь!

krovgid.com

холодная и теплая кровля крыши, устройство с и без утеплителя, слои

Содержание:

Конструкция кровли представляет собой сложный элемент дома, состоящий из нескольких слоев самых разных материалов, уложенных в определенном порядке. Кровельный пирог под металлочерепицу нужно обустраивать так, чтобы он обеспечивал нужный уровень паро-, шумо- и теплоизоляции, в результате чего крыша служит долгий срок.

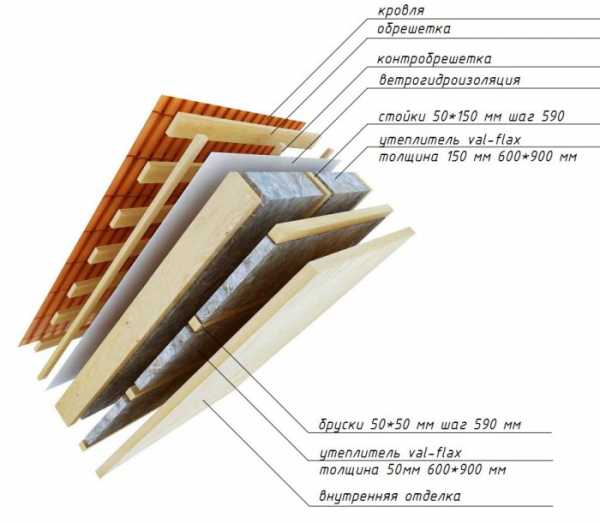

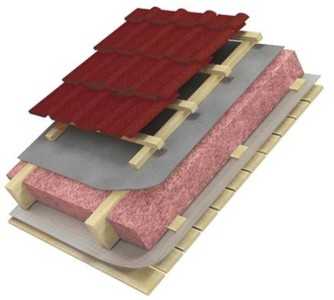

Слои кровельного пирога под металлочерепицу

Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши.  Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.

При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

1. Наружное покрытие. Оно защищает дом от атмосферных осадков.
2. Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.
3. Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.
4. Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.
5. Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.
6. Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.
7. Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.
8. Стропильная конструкция.
9. Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.
10. Финишная отделка жилой мансарды или чердака.

Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.

В данном случае конфигурация у него будет более простой:

1. Металлочерепица.
2. Обрешетка.
3. Контробрешетка.
4. Мембрана для гидроизоляции.
5. Стропильная конструкция.

Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Наружное покрытие теплой и холодной кровли

Применение металлочерепицы в качестве наружного покрытия позволяет сделать крышу эстетичной и практичной, имеющей немало достоинств. Высококачественный материал для кровли, уложенный согласно технологии, способен прослужить на протяжении ни одного десятка лет без ремонта и замены. Известные компании-производители дают на свою продукцию гарантию около 50 лет при соответствующих условиях эксплуатации.

Для создания герметичной кровли установку пристенных и ветровых планок, конька, ендовы, выполняют с использованием особых мягких или жестких прокладок, которые предлагаются производителями металлической черепицы.

Если крыша покрывается листами, при изготовлении которых использовался металл, необходимо задействовать виброизоляционный материал. Он приглушает звуки дождя, стук капель, вибрацию листов покрытия, передающиеся на кровельную конструкцию. Чтобы не слышать неприятного шума при укладке черепицы, виброизоляционный материал раскладывают поверх обрешетки всплошную, либо в местах крепления.

Устройство обрешетки и контробрешетки

При формировании пирога крыши под металлочерепицу, как правило, устанавливают разряженную обрешетку, сделанную из обрезных досок или бруска. Благодаря ее монтажу создается каркас, на котором удерживается покрытие кровли. Он равномерно распределяет внешние нагрузки, оказываемые на стропильную конструкцию.

Большинство производителей рекомендуют шаг укладки обрешетки под конкретный вид металлочерепицы, но он не может превышать 40 сантиметров. В среднем величина шага равна 30-35 сантиметров.

Частоту монтажа реек для пирога под металлочерепицу при небольшом наклоне ската, величиной 14 – 20°, необходимо уменьшить. При укладке стальных профлистов, имеющих уменьшенную (менее 5 миллиметров) толщину, следует уложить сплошную обрешетку с применением обрезных досок толщиной минимум 32 миллиметра с шагом, не превышающим 10 миллиметров.

Рейки для контробрешетки прибивают к ногам стропил оцинкованными гвоздями с промежутком  300 миллиметров. Подготовленные к монтажу деревянные элементы предварительно обрабатывают антисептиком и антипиреном и тем самым продлевают срок их службы.

Гидроизоляция под металлочерепицу

Без гидроизоляционного слоя невозможно эксплуатировать кровлю вне зависимости, какая делается крыша из металлочерепицы – теплой или холодной.

Благодаря наличию гидроизоляционных мембран:

• система стропил защищена от влаги;
• исключается проникновение воды в слой утеплителя;
• предотвращается повреждение влагой элементов кровельной конструкции.

При выборе гидроизоляционного материала для такой крыши профессионалы рекомендуют использовать мембраны с высокими антиконденсатными свойствами. Также обращают внимание на пожаробезопасность продукции и ее устойчивость к ультрафиолету.

Мембрану закрепляют на ногах стропил, пользуясь степлером для строительных работ. Поверх гидроизоляционного слоя прибивают обрешетку и контробрешетку.

Решение проблемы с тепло – и шумоизоляцией крыши

Устройство теплой кровли из металлочерепицы предполагает укладку слоя теплоизолятора, который размещают между стропилами. Для этого вида кровельного покрытия актуально решение проблемы со звукоизоляцией, поскольку оно относится к числу «громких» материалов.

Для обеспечения теплоизоляции скатных крыш в настоящее время часто применяют мягкие и полужесткие минераловатные плиты, а также вспененные полимерные утеплители, эковату. Как свидетельствует практика, лучшим решением будет выбор материалов с минимальными показателями проводимости тепла и высокой степенью шумоизоляции, таких как стекловата и минеральные утеплители, которые бывают мягкими и полужесткими.

При наличии в кровельном пироге волокнистого теплоизолятора, впитывающего влагу, следует сделать между ним и гидроизоляцией воздушный зазор. Для его создания по краю стропил на расстоянии 10 миллиметров от гидроизоляционного слоя набивают гвозди и натягивают сделанную из шнура сетку.

Пароизоляция и внутренняя отделка

Когда обустраивают крышу из металлочерепицы без утеплителя, пароизоляционный слой не монтируют. В жилой мансарде теплоизолятор нужно защитить от попадания влаги. Для этого на стропилах с внутренней стороны по периметру скатов тщательно прикрепляют пароизоляционную мембрану.

После завершения укладки пароизоляционного слоя начинают делать внутреннюю обшивку с использованием гипсокартона или листов древесных материалов. При расчете стропильной конструкции необходимо принимать во внимание вес внутренней отделки.

kryshadoma.com

Как утеплить крышу из металлочерепицы

Довольно много кровель покрыты металлочерепицей. Это один из популярных материалов, обладающий рядом преимуществ. Среди них: отличный внешний вид, долгий срок эксплуатации, большой выбор цветовой гаммы, небольшой вес и прочность покрытия. Но чтобы все тепло не уходило через крышу, ее в обязательном порядке нужно хорошо утеплить. Это сократит ваши потери тепла, что скажется на расходах за отопление. Кроме того, одним из недостатков металлочерепицы является шумность. Вы будете отчетливо слушать капли дождя. Благодаря теплоизоляционному материалу, все шумы можно свести к минимуму.

Эта статья поможет вам узнать, как утеплить крышу из металлопрофиля. Для начала мы рассмотрим материалы, которые рекомендуются для утепления крыши из металлочерепицы.

Минеральная вата как утеплитель для металлочерепицы

Когда вы столкнулись с выбором материала, важно обращать внимание на толщину и плотность. Кроме того, учитывается тип конструкции и климат местности. Один из самых распространенных материалов, которым можно утеплить крышу, является минеральная вата.

Это материал, который состоит из волокон, путем расплавления горных пород. В процессе добавляются синтетические связующие вещества. Материал довольно хорошо справляется с утеплением и имеет такие характеристики:

• хороший уровень звукоизоляции;
• отличная прочность и сохранение размера;
• слабая гигроскопичность;
• стойкость к деформации за счет перепада температур;
• огнеупорность, высокие температуры ей не страшны;
• высокий показатель теплоизоляции, сохраняющийся десятилетиями;
• экологическая чистота, поэтому опасаться за здоровье не нужно;
• отличная стойкость к биологическим и химическим средствам;
• простота монтажа, материал плотно прилегает к стропилам, за счет чего утепление довольно качественное.

Самой эффективной и универсальной для утепления кровельной конструкции является базальтовая вата. Она сделана исключительно из компонентов природного происхождения. Это идеальный вариант для утепления как крыши жилого дома с металлочерепицей, так и для мансардного помещения. За счет своей структуры, базальтовая вата имеет много воздуха между волокнами, благодаря чему теплоизоляционные свойства увеличиваются. Утепленная кровля из металлочерепицы будет довольно теплая зимой, и прохладная в летний период.

Хочется отметить и то, что минеральная вата имеет хорошие показатели паропроницаемости. Вот почему утепляющий слой ваты требуется защитить изнутри пароизоляционной пленкой. Что касается внешней стороны, требуется обеспечить вентиляционные зазоры. Тогда пар сможет свободно выходить, а утеплитель будет быстро сохнуть.

Сам процесс утепления несложный. Главное, сделать правильный кровельный пирог.

Сам материал укладывается рулонами или плитками между стропил. Важно рассчитать все так, чтобы утеплитель сидел плотно. Более подробно о том, как можно утеплить крышу из металлочерепицы вы узнаете из этого видео.

Утепляем металлочерепицу пенопластом

Гораздо чаще черепица утепляется именно пенопластом. Дело в том, что он значительно дешевле минеральной ваты, но обладает нехудшими характеристиками. Единственный недостаток – он очень хорошо горит.

Другие его свойства в этом списке:

• материал имеет небольшой вес, поэтому не оказывает дополнительной нагрузки на конструкцию кровли, где и так уложен тяжелый металлический профиль;
• материал хорошо держит форму и не деформируется от воздействия температур;
• утеплять крышу так же легко, как и минеральной ватой;
• пенопласт безопасный в экологическом плане и не вызовет аллергию;
• на нем не появляется плесень и другие бактерии;
• он устойчив к влаге и перепадам температуры;
• звукоизоляционные свойства утеплителя тоже хороши;
• металлочерепичная кровля, утепленная пенопластом, прослужит долгое время;
• материал хорошо сохраняет тепло в утепляемом помещении.

Утепление крыш пенопластом можно выполнять для любой конструкции. Все же, лучше когда крыша плоская односкатная или двускатная.

Обратите внимание! Хотя, металлочерепицу тоже в основном используют для упрощенной кровли, так как при сложных конструкциях получается больше отходов. Для более сложных конструкций рекомендуется делать мягкую кровлю.

Все дело в том, что при монтаже важно не допустить появления мостиков холода на стыках и швах. Иногда сделать это мешает жесткость пенопласта. В некоторых случаях все стыки проклеиваются, чтобы воздух не выходил. Утеплять крышу жилого помещения нужно только специальным пенопластом, который, нагреваясь, не выделяет вредных испарений, и является самозатухающим. Выбирая толщину материала, учитывайте и толщину стропил. Часто утепление происходит в два слоя в шахматном порядке, для перекрытия швов. Поэтому, если неправильно выбрать толщину слоя, то суммарный размер будет больше, чем толщина стропил. Если такое случилось, придется наращивать стропильные ноги для дальнейшей отделки.

Когда вы выбираете пенопласт для утепления крыши из металлочерепицы, обращайте внимание на его плотность. Именно благодаря ей материал способен выдерживать разного рода нагрузку. Если говорить в среднем, то для скатной крыши подойдет утеплитель в 10 см толщиной с плотностью в 15 кг/м³. Для плоской же крыши рекомендуется использовать пенопласт ПСБ-35.

Правила утепления кровли из металлочерепицы

1. Устройство хорошей гидро- и пароизоляции.

2. Обеспечение вентиляционных зазоров.
3. Утеплять кровлю лучше на этапе ее сооружения.
4. Укладывая пенопласт или минвату, плотно прижимайте их к стропилам. Минимальный зазор не должен превышать 5 мм.
5. Во избежание образования мостиков холода, укладывайте плиты в шахматном порядке, а стыки можно обработать монтажной пеной.
6. Недопустимо возникновение прогибов.
7. Слой гидроизоляции должен находиться со стороны покрытия крыши.
8. Гидроизоляция крепится к стропилам, не внатяжку. Все стыки заклеиваются специальным скотчем.
9. В конце делается контробрешетка, чтобы создать вентиляционный зазор и закрепить металлочерепицу.

Если вы хотите, чтобы теплоизоляция была надежной, важно правильно сделать все слои кровельного пирога. Только тогда ваши усилия и средства не будут напрасными.

Подведем итоги

Качество утепляемых конструкций зависит только от вас. Не стоит экономить на теплоизоляции крыши. Эти средства вы сэкономите на том, что будете намного меньше тратить денег на обогрев вашего дома. Все окупится с лихвой. Вы узнали, как можно утеплить крышу из металлочерепицы своими руками. Все что остается сделать с вашей стороны – закупить материал и начать работать. Ну а если это показалось вам сложным, то вы вправе нанять себе специалистов. Дело за вами!

bouw.ru

теплая крыша и ее конструкция

Металлочерепица — популярный кровельный материал, который производится из оцинкованной стали. Она затем покрывается полимерным защитным слоем, улучшающим свойства и характеристики изделий.

Высокий спрос на стальную черепицу обусловлен множеством преимуществ материала, от адекватной цены до простоты монтажа. Однако есть и недостатки: например, такая крыша легко теряет тепло. Для решения этой проблемы необходимо произвести правильное утепление кровли из металлочерепицы.

Теплоизолируем кровлю из стальной черепицы

Утепление такой крыши – это несложное строительное мероприятие, требующее, однако, соблюдения ряда правил:

• монтаж теплоизолирующих материалов осуществляется враспор между стропильными изделиями;
• укладывая изолятор, важно следить за тем, чтобы он не помялся или деформировался, так как незначительные повреждения могут привести к утечке тепла;
• при резке материала для утепления кровли ширина допусков должна быть 0,7-1 см., так как они помогут вставить изолятор между стропилами;
• чтобы не смять теплоизолирующую плиту, монтируйте середину изделия в пролете между стропильными конструкциями, после чего плита вдавливается от центра к краям;
• если используется минвата, то сначала между стропилами прямо под черепицу устанавливается утеплитель, а следующий слой монтируют с внутренней стороны между контррейками.

Некоторые советы профессионалов

При выборе утеплителя необходимо также приобрести обыкновенные или супердиффузионные мембраны. Они нужны для паровой защиты и гидроизоляции. Такие слои нужно сделать с обеих сторон теплоизолирующего материала. Это поможет предотвратить появление конденсата, поэтому поверхность изолятора не намокнет и не потеряет своих качеств.

Когда утепляются мансардные помещения, теплоизолятор укладывается по контуру комнат. Подконьковое пространство следует оставить неутеплённым. Паровая изоляция обустраивается под потолком.

Гидроизоляционный слой делают как под кровельными листами, так и над утеплительным материалом.

Чтобы теплоизолятор не промок, внутренняя часть покрывается паронепроницаемой плёнкой, наружная – гидрозащитной. Первая противодействует парам, которые скапливаются в помещениях из-за батарей отопления. Вторая же не даёт наружной влаге проникнуть в поверхность утеплителя. Некоторые производители паровых барьеров предлагают продукцию, покрытую алюминием, часть тепла отражается, и оно снова попадает в комнату.

Независимо от стоимости материалов, отступления от общепринятых стандартов в процессе укладки недопустимы. Согласно технологии послойного утепления, сразу после окончания внутренней отделки на поверхности кровли обустраивается специальный каркас, включающий древесные бруски или стальной профиль. Минимальная величина зазора между кровельной конструкцией и каркасом равна 1 см.

Начальный слой теплозащитного «пирога» предназначен для паровой изоляции и делается он из обыкновенной поливинилхродиной плёнки. Между стропилами, как говорилось выше, прокладывается изолятор. Его покрывают паропроницаемой мембраной, чтобы нивелировать воздействие ветра. Воздушный зазор – 5 см. Затем настаёт черёд древесной обрешётки. В самом конце устанавливают металлочерепицу.

Таким образом, кровельный «пирог» состоит из следующих слоёв: паровая изоляция, утеплительный материал, паропроницаемая мембрана, древесная обрешётка, стальная черепица.

Нарушать порядок нельзя. Допускается лишь вносить изменения, положительно отражающиеся на общей конструкции.

Расчёт необходимого объёма утеплителя

Чтобы правильно рассчитать объём теплоизоляционных материалов, надо взять площадь кровли и умножить на 0,2. Довольно часто этого более чем достаточно, особенно для средней полосы. В северной и южной части страны толщина теплоизолятора — от 15 до 25 см, в зависимости от климатической зоны. Следовательно, площадь кровли умножается на 0,15-0,25.

Пара слов о выборе материала утепления

Материалы для утепления крыши из металлочерепицы используются те же самые, что и для любого другого вида кровли. Можно использовать и широко распространенный сегодня пенопласт, и минвату.

Если не хотите возиться с установкой и подгонкой плит, выбирайте пенополиуретан. Пространство между стропил заполняется специальным веществом, которое быстро наносится и хорошо защищает от холода. На крайний случай можно взять и опилки, но древесные отходы – не самый лучший вариант.

Правила работы с теплоизоляторами

При работе с теплоизолятором необходимо соблюдать ряд правил, чтобы он исполнял свои функции, и утепленная крыша служила вам долгие годы.

Хранение и монтаж

Во-первых, на поверхность материалов не должна попадать влага ни во время хранения, ни в процессе установки, поэтому хранить утеплитель необходимо в хорошо защищенном от влаги помещении.

Предотвращение попадания влаги при монтаже производится за счёт обустройства гидроизоляционного слоя. Он надёжно защищает материал от намокания, не давая пропитаться водой – это особенно важное условие для нормального использования минеральной ваты.

Инструкция

Перед тем как приступить к использованию внимательно прочитайте инструкцию к изолятору. Немало людей полагает, что все однотипные утеплители одинаковы, но это мнение ошибочно. Едины у подобных материалов только цели, а процесс монтажа, условия хранения и прочие важные моменты часто бывают разными.

Например, есть немало утеплителей, которым надо дать отлежаться после монтажа. Если не учесть такой нюанс, ничего не получится. Именно поэтому чтение инструкции – путь к успеху.

Подручные инструменты

Никогда не пренебрегайте надёжностью подручных инструментов. Какими бы качественными ни были материалы для утепления кровли из металлоцерепицы, если порежете их тупым ножом, ничего хорошего не выйдет, только испортите изолятор.

Правила безопасности

Помните и об элементарных правилах безопасности, касающихся не только теплоизоляции кровельных конструкций, но и любых других строительных мероприятий.

Речь идёт о ношении защитных очков, прочных перчаток, респираторе и пр. Даже маленькая металлическая крошка, случайно попавшая в глаз, способна причинить тяжёлую травму.

Успешная тепловая изоляция металлочерепичной кровли

Если кратко, то правильный процесс утепления крыши из металлочерепицы строится именно по такому алгоритму:

• выбираем материалы приемлемого качества;
• проводим подготовительные работы;
• выполняем утепление с соблюдением определённых правил безопасности;
• проверяем получившуюся поверхность;
• наносим чистовой слой;
• приводим помещения в порядок, начинаем пользоваться.

x-teplo.ru

Пирог кровли из металлочерепицы — виды и устройство (фото, видео)

Металлочерепицу опытные мастера по праву называют одним из самых практичных, доступных и надежных кровельных материалов. Она подходит для использования даже в сложных климатических условиях, так как обладает высокой погодоустойчивостью. Однако, чтобы это функциональное покрытие раскрыло весь свой потенциал, необходимо грамотно обустроить кровельный пирог под него, использовав сочетаемые изоляционные материалы. В этой статье мы подробно расскажем об устройстве крыши из металлочерепицы.

Содержание статьи

Состав кровельного пирога

Металлочерепица представляет собой профилированные кровельный листы из оцинкованной стали с полимерным покрытием, рельеф которого напоминает волну. Этот материал рекомендуется использовать, если уклон крыши составляет 15-45 градусов. Кровельный пирог для этого покрытия составляется таким образом, чтобы минимизировать его недостатки – высокую теплопроводность и резонирующую способность. Поэтому он состоит из следующих элементов:

• Пароизоляция. Этот слой кровли предназначается для того, чтобы защитить термоизоляционный материал от воздействия воздуха, насыщенного водными парами, и конденсата. Он изготовляется из прочных полимерных материалов.
• Термоизоляция. Утеплитель укладывается между стропилами для сохранения температуры подкровельного помещения. В качестве утеплителя под металлочерепицу применяются минеральные или полимерные материалы.
• Гидроизоляция. Гидроизоляция – обязательный элемент крыши из металлопрофиля, который служит для защиты стропильного каркаса и утеплителя от атмосферной влаги, конденсата.
• Контробрешетка. Она представляет собой рейки из древесины хвойных пород толщиной 3-4 см. Контробрешетка фиксируется вдоль стропил поверх гидроизоляции для обеспечения вентиляционного зазора.
• Обрешетка. Металлочерепица укладывается на разреженную обрешетку из деревянных брусков или обрезной доски, шаг которой составляет 50-100 см, что обеспечивает легкость и прочность крыши.

Обратите внимание! Финишное покрытие, металлопрофиль, укладывается внахлест, поэтому крыши получаются герметичными, хорошо защищенными от протечек. Чем меньше уклон кровли, тем больше делают нахлест при монтаже. Кровельный пирог под металлочерепицу обеспечивает долговечность финишному покрытию и стропильному каркасу.

Состав кровельного пирога под металлочерепицу

Виды кровельного пирога

В зависимости от формы и назначения крыши кровельный пирог для настила металлочерепицы может видоизменяться. На его состав и толщину слоев значительное влияние оказывают климатические условия в регионе, где ведется строительство. Различают 2 основных разновидности кровель из металлопрофиля:

1. Холодная. Холодными называют крыши из металлочерепицы, которые монтируют над неотапливаемым чердаком. В них не предусматривается термоизоляция, поэтому они обходятся дешевле. В качестве гидроизоляции под них применяют недорогие материалы, в частности рубероид. Более простые в обустройстве, холодные кровли используются для строительства сезонно используемых или садовых домов.
2. Теплая. Теплая кровля монтируется, если в подкровельном помещении оборудуют жилую, отапливаемую мансарду. Чтобы избежать теплопотерь через большую площадь ската крыши, соприкасающуюся с атмосферным воздухом, в кровельный пирог включают слой утеплителя, пароизоляцию и паропроницаемую гидроизоляцию.

Важно! Крыши любого типа из металлочерепицы могут служить более 25 лет при условии правильности монтажа, своевременного обслуживания и грамотной эксплуатации. Состав пирога кровли, нужная очередность слоев и подбор сочетаемых материалов продлевает эксплуатацию финишного покрытия, предотвращая коррозию и загнивание стропильного каркаса.

Отличия холодной и теплой кровли

Кровельный пирог утеплением и без

Требования к термоизоляции

Высокая резонирующая способность металлочерепицы – особенность материала, которую необходимо учитывать, составляя кровельный пирог. Чтобы снизить шум при порывах ветра, дожде или граде, утеплитель для крыши с таким покрытием должен также выполнять шумоизолирующую функцию. Поэтому к нему предъявляются следующие требования:

1. Утеплитель должен обладать высоким коэффициентом шумопоглащения, не менее 0,5. Поэтому для термоизоляции металлочерепицы не используют пенопласт. Хорошими звукопоглощающими свойствами обладает базальтовое волокно, стекловата, минеральная вата.
2. Термоизоляционный материал должен иметь низкий модуль динамической упругости. Этот показатель отражает взаимосвязь плотности утеплителя и скорости распространения в нем звуковых волн.
3. Важно выбирать упругий, хорошо сохраняющий форму утеплитель, неподдающийся сминанию.
4. Низка гигроскопичность. Утеплитель с низкой гигроскопичностью не утратит термоизоляционные при намокании, что сослужит хорошую службу при протечках в стропильный каркас.

Учтите, что большинство термоизоляционных материалов утрачивают эффективность при намокании. Термоизоляционные свойства утеплителя при повышении влажности сокращаются более, чем вполовину, поэтому в кровельный пирог под металлочерепицу включают надежную мембранную гидроизоляцию и пароизоляцию.

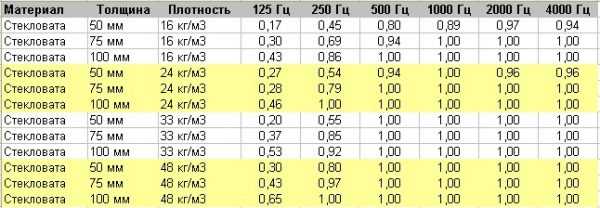

Индекс шумопоглащения стекловаты

Видео-инструкция

krovlyakrishi.ru

Кровельный пирог под металлочерепицу и порядок его монтажа

Любая кровля представляет собой конструкцию из большего или меньшего количества слоев, а вся совокупность данных слоев называется кровельным пирогом. Слои выполняют свои функции, и для любых видов крыш имеются свои стандартные наборы материалов, а иногда и несколько наборов на выбор. Так, кровельный пирог под металлочерепицу — не исключение, его, как и остальные пироги из различных кровельных материалов, делают по определенным правилам.

Структура кровельного пирога.

В правильном устройстве кровли играют роль все устанавливаемые детали. Поэтому кровельный пирог монтируется в строгом соответствии с технологическими картами.

Кровля холодной крыши

Схема монтажа кровли.

Одним из самых простых вариантов установки пирога из металлочерепицы является монтаж пирога на холодной крыше. Он включает в себя, не считая несущих конструкций, только сам материал и монтируемую под него гидроизоляционную пленку. Предварительно пленка крепится маленькими гвоздями или строительным степлером. Окончательно ее дожимают саморезами для контробрешетки (25х100), идущими вдоль стропил. При этом гидроизоляционную пленку нужно крепить с некоторым провисанием (от 10 до 25 мм) для обеспечения вентиляции и отвода конденсата в лоток водостока. В противном случае при плотном прилегании пленки будет скапливаться влага, что приведет к быстрой коррозии покрытия. Поверх контробрешетки набивается такая же доска обрешетки для дальнейшего крепления металлочерепицы. Однако в своих домах холодную кровлю из металлочерепицы делают довольно редко из-за характерной особенности материала — он очень гулкий, поэтому шум во время дождя может доставлять неудобства. Уровень шума можно уменьшить, установив теплоизоляционное покрытие.

Кровля теплой крыши

С целью уменьшение шума, а также для уменьшения пустого подкровельного пространства устанавливают теплую крышу. Кровельный пирог для металлочерепицы под теплую крышу включает в себя:

Схема кровельного пирога под тёплую крышу.

1. Пароизоляцию, которая пропускает пар из дома, но не пропускает его с улицы.
2. Стропила и продольные прогоны — основную конструкцию кровли крыши.
3. Теплоизоляцию, устанавливаемую между стропилами и прогонами. Необходимо оставлять место для вентиляции.
4. Гидроизоляция обязана провисать от уровня покрытия на 50-40 мм, при этом оставлять такое же расстояние над поверхностью утеплителя. Устройство гидроизоляции может быть выполнено в виде непроницаемой пленки либо в виде мембраны, пропускающей пар с внутренней стороны и не пропускающей влагу с наружной стороны кровли. Во втором случае устройство мембраны выполняют с меньшим расстоянием до утеплителя.
5. Контробрешетка устанавливается параллельно стропилам и прижимает гидроизоляцию. Служит креплением для обрешетки кровли.
6. Обрешетка — брус расчетного сечения (50х50), который крепится с шагом 35-45 см вдоль ската и на котором производится кровля под металлочерепицу.
7. Листы металлочерепицы.

Дополнительные сведения

План монтажа: крепление пароизоляционной пленки, набивка утеплителя, установка гидроизоляции и плёнки, обрешётка.

Кровельщики уделяют особое внимание правильному расположению гидроизоляционного покрытия и вентиляционного зазора по некоторым причинам.Одно из слабых мест системы — слой утепления. Устройство утепления из пенопласта для кровли используют редко. Его плюсы только в том, что он не пропускает и не впитывает влагу, в то время как устройство рулонной теплоизоляции в виде стекла или минеральной ваты может ее впитывать. При нестандартном шаге стропил утепление из пенопласта имеет большое количество отходного материала, что в сочетании с более высокой стоимостью делает этот вариант экономически невыгодным. Вата теплоизоляции при впитывании влаги теряют 80 % своих теплоизоляционных свойств. Поэтому нельзя допускать влагу к утеплителю.

А если она все же туда попала, то единственный способ ее удаления — это продувание естественным путем. Для чего между верхними слоями кровли и теплоизоляцией всегда оставляют зазор размером от 30 до 40 мм. Устройство зазоров проходит таким образом, чтобы поток воздуха проходил от свеса покрытия к коньку, где также устанавливают специальные зазоры. К тому же оставляют зазор (10-15 мм) между металлочерепицей и гидроизоляцией.

Характеристики кровли из металлочерепицы:

1. Толщина металлической основы (0.4-0.5 мм) влияет на прочность металлочерепицы, но в то же время и на вес всей кровли.
2. Материалы защитного слоя могут иметь разную стойкость к агрессивным воздействиям, что отображается на стоимости металлочерепицы.
3. Длина листа. Большая длина упрощает монтаж кровельного материала и уменьшает риск протекания, но увеличивает возможность возникновения продольных деформаций.
4. Высота волны. Большая высота усиливает металлочерепицу, но дает меньше полезной ширины, так как для всех видов черепицы используют оцинкованные листы одинаковой длины.

Порядок монтажа пирога из металлочерепицы

Процесс кровельного монтажа проходит в следующем порядке:

После установки компонентов кровельного пирога металлочерепицы проводится последний этап кровли самой черепицей. Выполняется кровля специальными саморезами по обрешетке, согласно с технологическими картами, выданными при покупке металлочерепицы

1. С внутренней стороны стропил при помощи строительного степлера или контробрешетки крепится пароизоляционная пленка. Различные виды паробарьеров требуют зазор с утеплителем. В данном случае вдоль лаг проводят контррейку толщиной от 30 мм и паробарьер крепят к ней. Учитывая это, рулон идет вдоль ската, крепление проводится от нижнего ряда к верхнему. Каждое последующее полотно ложится с нахлестом в 100-150 мм поверх предыдущего, то же самое касается продольных стыков.
2. В пространство между лагами с наружной стороны с учетом воздушных зазоров крыши набивается утеплитель.
3. Далее вдоль ската снизу вверх и с захлестами устанавливается гидроизоляция. Как и в случае с паробарьерами крепление выполняется степлером или мелкими гвоздиками. Не стоит забывать о провисании, так как это потом довольно сложно исправить без полного демонтажа вышележащего кровельного материала.
4. Устанавливая пленку, ее крепят вдоль лаг вертикальной контробрешеткой (брус размерами 30х50х50) с шагом гвоздей около 300 мм (на гидроизоляции для крыши чаще всего существует специальная маркировочная линия)
5. Поверх контробрешетки монтируется обрешетка из обрезной доски толщиной 24-32мм (в зависимости от шага стропил, чаще всего его принимают в размере 600-900 мм, если же шаг больше, то применяется брус толщиной 50 мм) и шириной 100мм. В местах ендов, коньков и различных примыканий обрешетка проводится всплошную.

Делая кровлю под металлочерепицу главное — всегда помнить о техники безопасности, так как работа происходит на высоте. Лучше всего иметь страховочные ремни и вспомогательные предметы крепить на специальный пояс или же держать в контейнере. Нужно следить, чтобы в момент выполнения работ под участком крыши не было людей, так как съезжание кровельного материла или инструмента может привести к серьезным травмам.

1metallocherepica.ru
