Словарь аббревиатур и синонимов по розеткам, выключателям и другим ЭУИ

25 Августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. - догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

  1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям
    1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

      Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

      Как это выглядит?

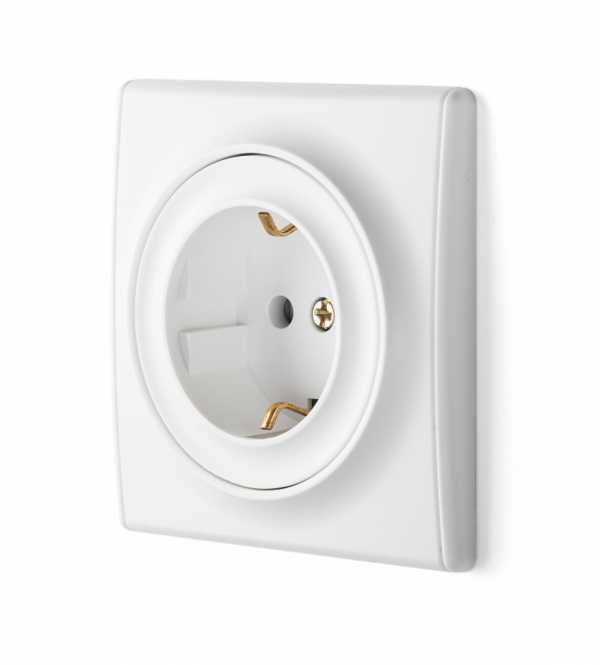

      На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

    2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

      Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

      Как это выглядит?

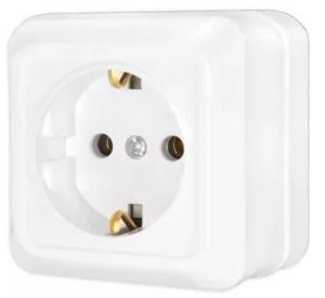

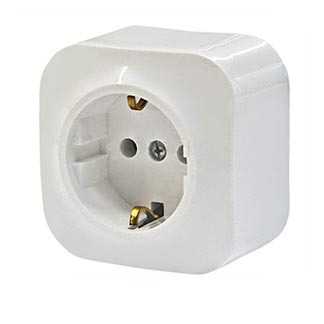

      На фото: белая розетка открытой установки с заземлением стороннего производителя.

      Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

    3. Что такое розетки и выключатели опт. уп.?

      Это розетки и выключатели в оптовой упаковке.

      Как это выглядит?

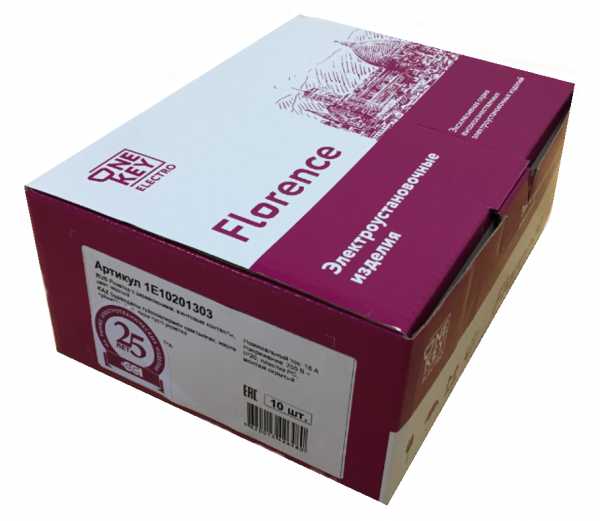

      На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.

      Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер - это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

  2. Аббревиатуры в описании электрических розеток

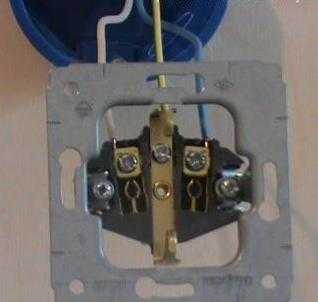

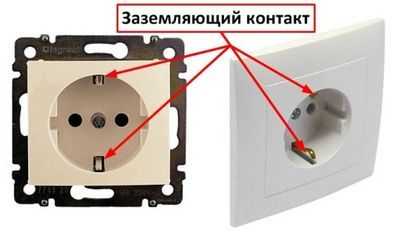

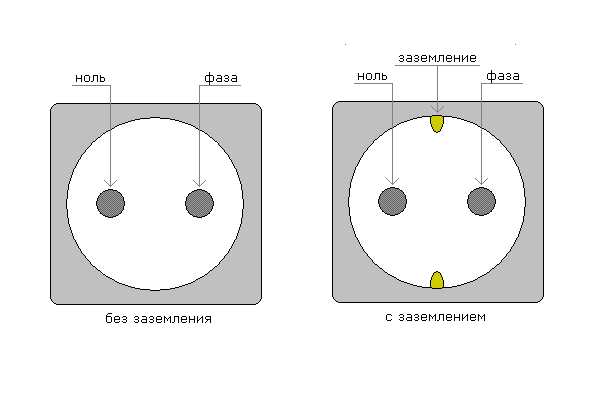

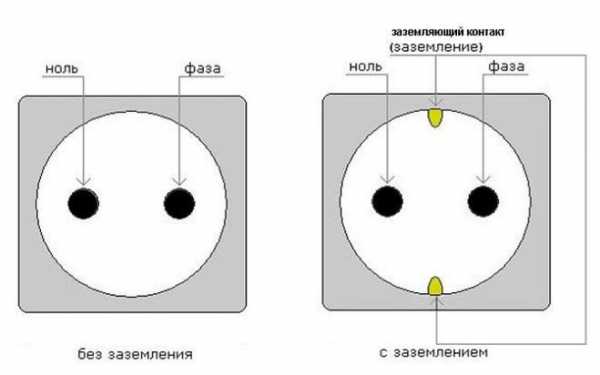

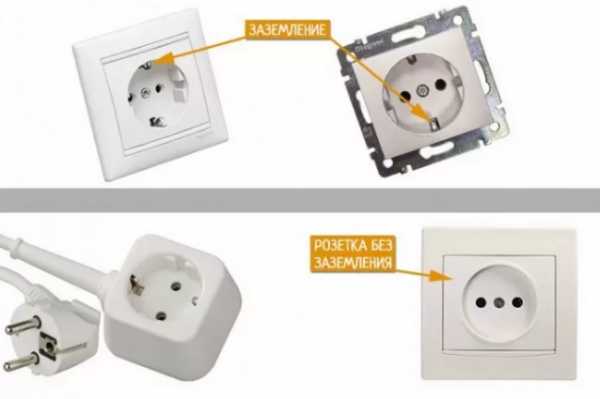

    1. Что такое розетки с/з?

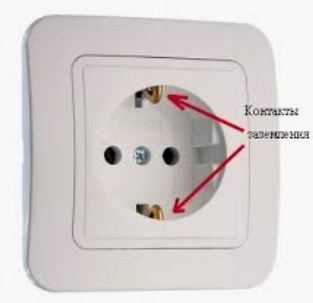

      Это розетки и выключатели с заземлением.

      Как это выглядит?

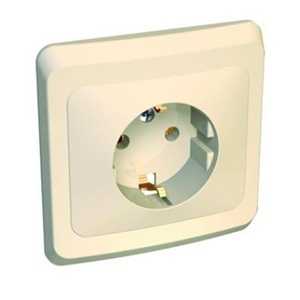

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

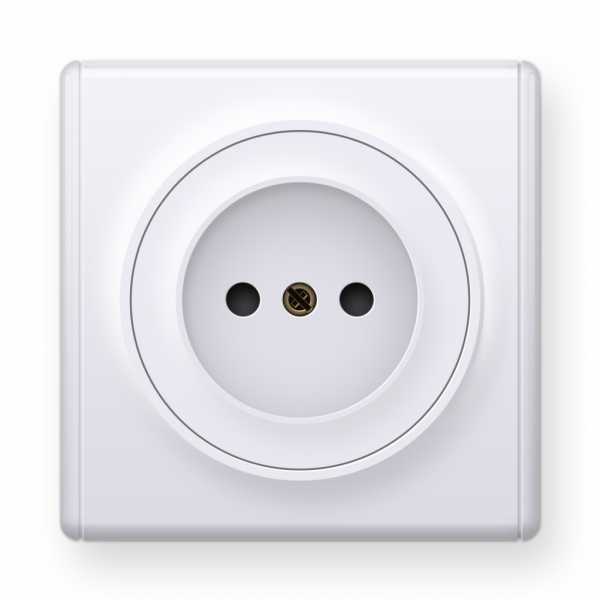

    2. Что такое розетки б/з?

      Это розетки и выключатели без заземления.

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

    3. Что такое розетки с/з нем. ст.?

      Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

    4. Что такое розетки з/ш?

      Это розетки с защитными шторками.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Для чего нужны защитные шторки? Это обсуждается в отдельной статье "От чего защищают розетки с защитными шторками?".

      Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

    5. Что такое розетки 2к+з?

      Это розетки с заземлением.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

    6. Что такое розетка с кр.?

      Это розетки с крышкой.

      Как это выглядит?

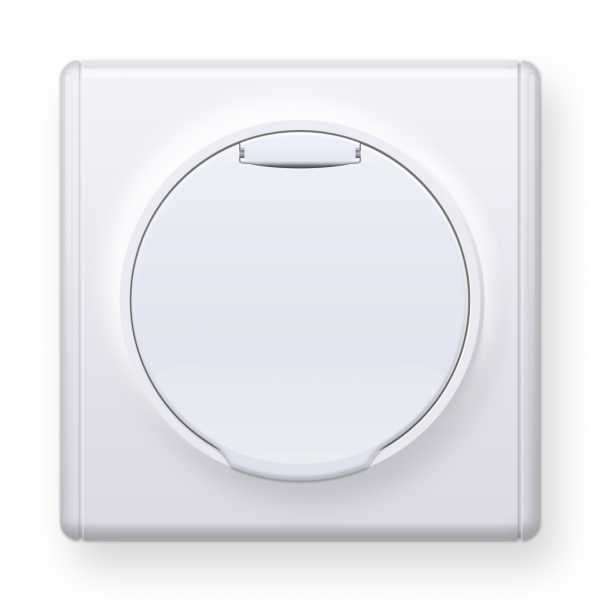

      На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

    7. Что такое розетка дв.? Что такое роз.х2?

      Это двойная розетка.

      Как это выглядит?

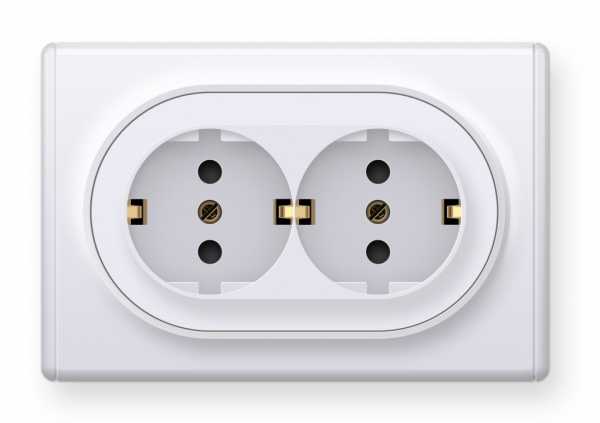

      На фото: двойная белая розетка скрытой установки с заземлением Florence.

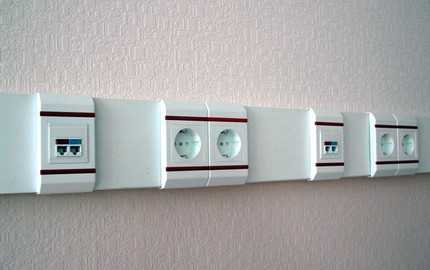

    8. Что такое розетка для каб. кан.?

      Это розетка для кабельного канала.

      Как это выглядит?

      На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

  3. Аббревиатуры в описании выключателей и переключателей
    1. Что такое выключатель1 кл.?

      Это одноклавишный выключатель.

      Как это выглядит?

      На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.
    2. Что такое выключатель 2 кл.?

      Это двухклавишный выключатель.

      Как это выглядит?

      На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

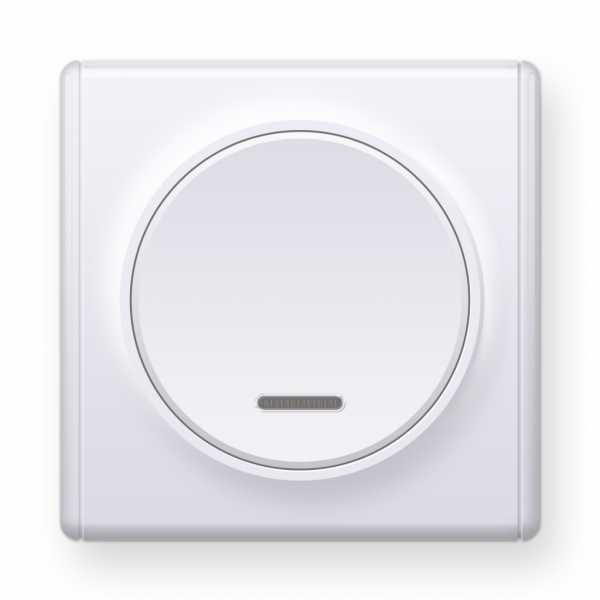

    3. Что такое выключатель с подсв.?

      Это выключатель с подсветкой.

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть без подсветки.

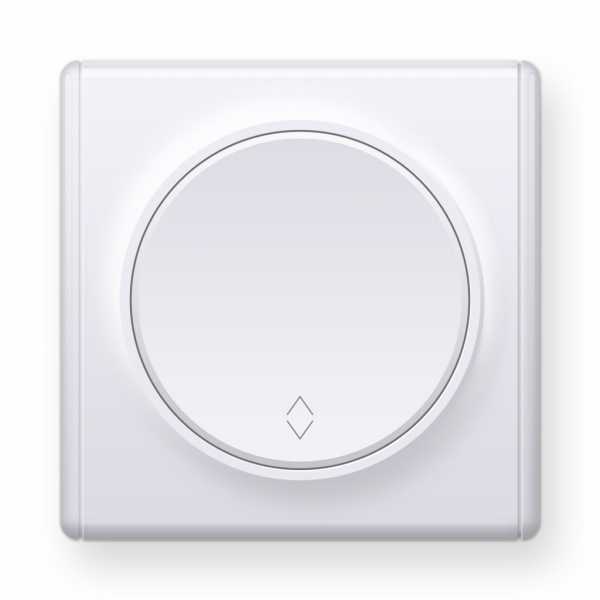

    4. Что такое пер. на 2 напр.?

      Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:


  4. Аббревиатуры в описании телевизионных розеток

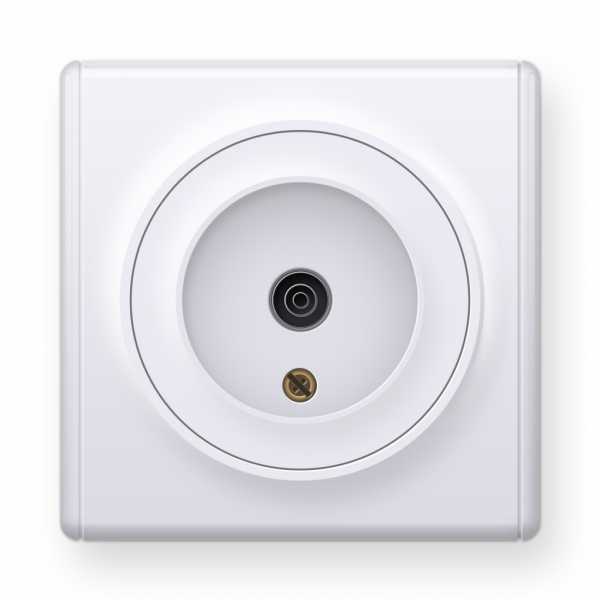

    1. Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?

      Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети "звезда").

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

  5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток
    1. Что такое розетка RJ45

      Это интернет-розетка, RJ45 – это обозначение разъема.

      Как это выглядит?

      На фото: одиночная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.
    2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.
    3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

  6. Аббревиатуры в описании рамок электроустановочных изделий
    1. Что такое гор. рамка?

      Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

      Как это выглядит?

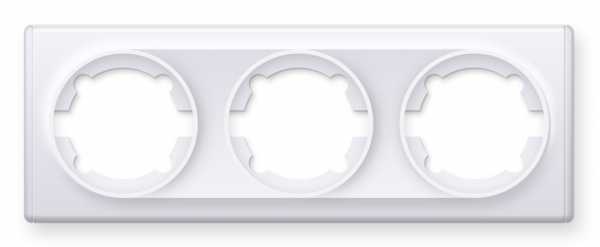

      На фото: тройная рамка для электроустановочных изделий Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.
    2. Что такое рамка 2 пост.?

      Это двухпостовая рамка, т.е. рамка на два механизма.

      Как это выглядит?

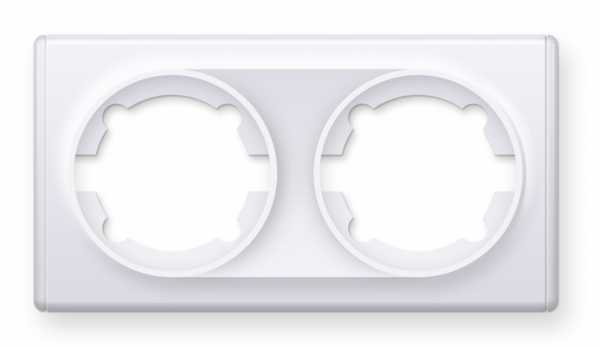

      На фото: двойная рамка для электроустановочных изделий Florence.

      Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

  7. Аббревиатуры в описании аксессуаров для электроустановочных изделий
    1. Что такое л.п. розетки?

      Это лицевая панель розетки.

      Как это выглядит?


      На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

  8. Аббревиатуры в описании термостатов

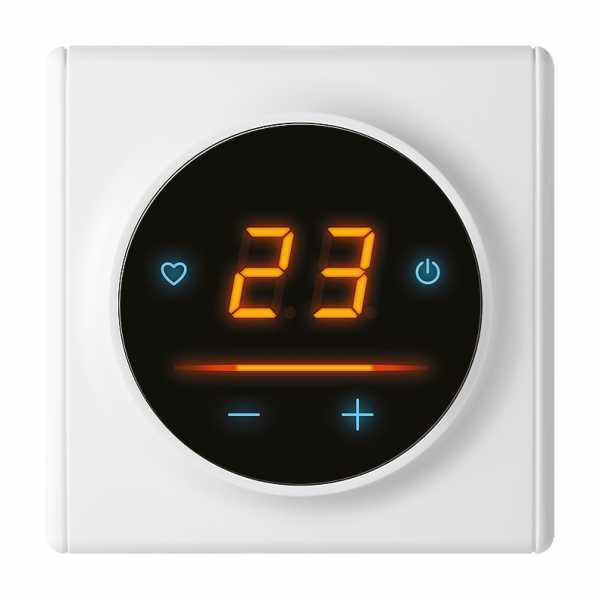

    1. Что такое эл. термостат?

      Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

      Как это выглядит?

      На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).

      Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе "Контакты". Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

okelectro.ru

Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

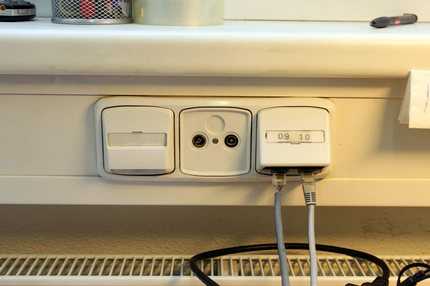

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

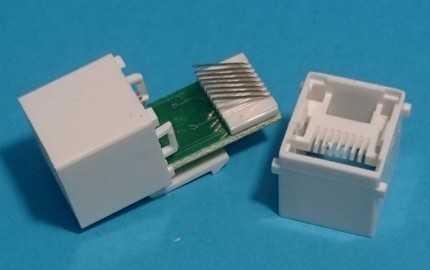

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

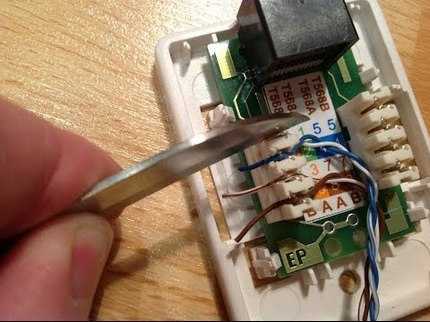

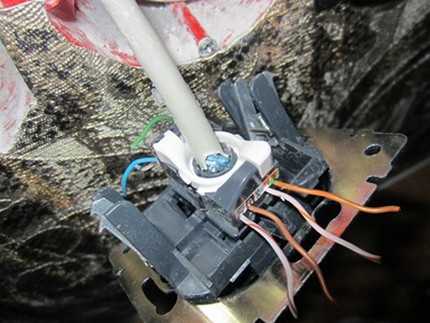

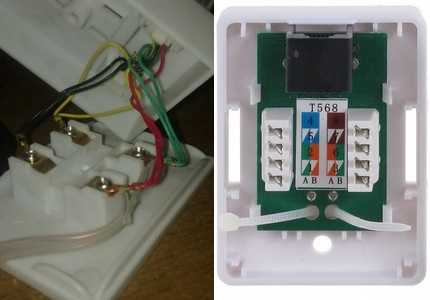

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

  • RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
  • RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
  • RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

  • Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
  • Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

  • С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
  • Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

  1. Кабель (lan) соответствующей категории.
  2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
  3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

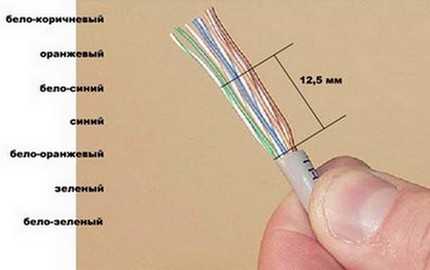

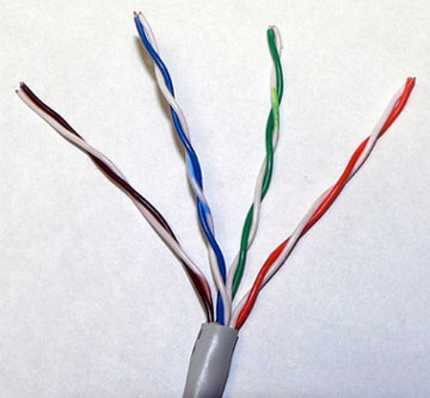

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

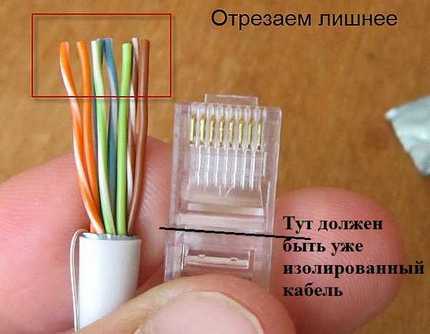

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

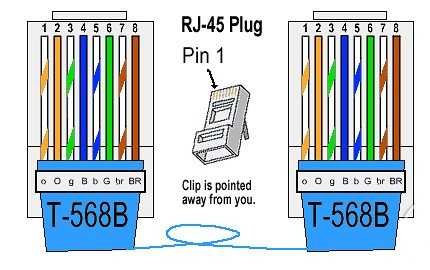

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

  • перфоратор, оснащенный коронкой соответствующего диаметра;
  • кроссировочный нож для снятия изоляции;
  • набор отверток;
  • тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

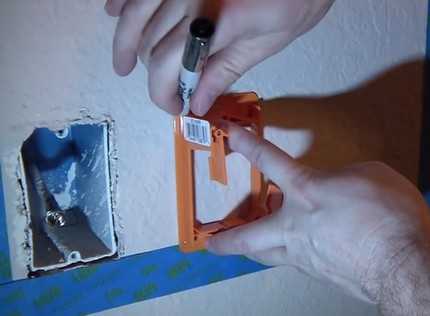

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

sovet-ingenera.com

Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Виды разъемов

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки

По способу установки электрическая розетка может быть:

  • Наружной.
  • Внутренней.

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

Влагозащищенные розетки

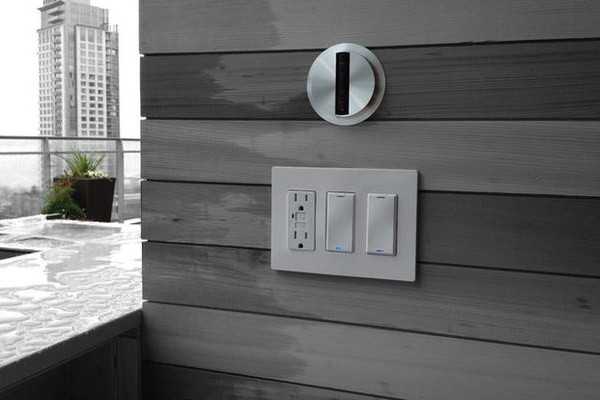

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

Устройство с таймером

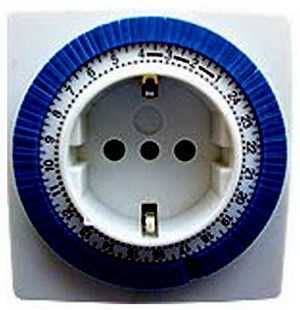

Также на рынке можно встретить розетки с механическим или электрическим таймером, позволяющим настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант электрофурнитуры будет полезен в том случае, если материал из которого изготовлена стена рыхлый, поэтому при тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

Розетки с дистанционным управлением

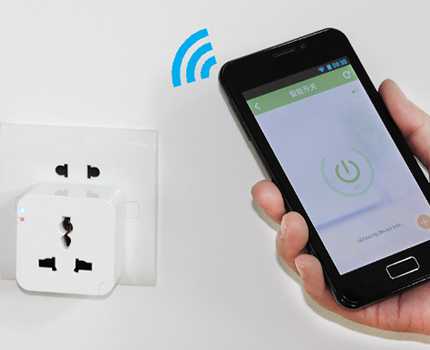

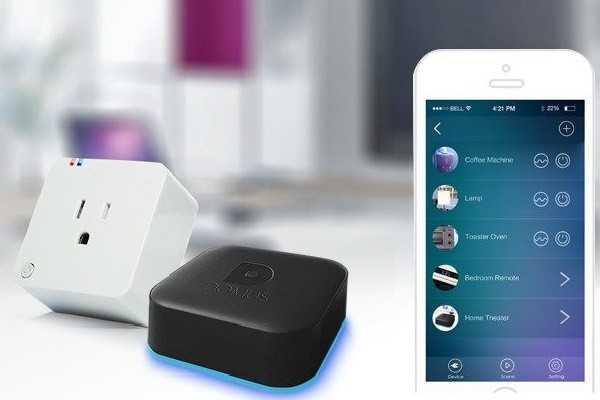

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Похожие темы:

tehpribory.ru

Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Электрические розетки постоянно находятся под напряжением. Они имеют вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Электрические розетки: виды
  • Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
    требуют специальных типов розеток для своего подключения к сети. Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

  • Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

  • Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

  • Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

  • Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

  • Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

  • Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

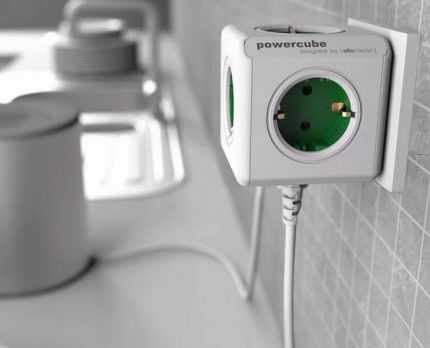

  • Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

  • Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции
  • Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

  • Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

  • Электрические розетки с подсветкой легко найти в темное время суток.

  • Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений
  • Надежная изоляция корпуса и токоведущих частей друг от друга.
  • Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
  • Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
  • Пожаробезопасность.
Похожие темы:

electrosam.ru

Что такое розетка с заземлением?

Где использовать?

Elden [53.3K]

4 года назад

Розетка с заземлением уже достаточно давно вошла в нашу жизнь, её ещё называют "евророзетка", так как первые розетки такого типа пришли к нам с Европы, выглядят они так:

Кроме двух отверстий под вилку по бокам (либо сверху и низу) находятся два усика, друг напротив друга. Это не усики для прижима вилки, как некоторые думают, эти усики подключены к системе заземления (ну должны быть подключены к заземлению, но многие игнорируют это подключение), ну а ответная часть вилки

Также имеет пластинки, которые соприкасаются с пластинками евророзетки и обеспечивают заземление прибора.

Кто есть кто в розетке с заземлением и как её правильно подключать?

Если вы будете смотреть на розетку прямо, то на усики нужно цеплять заземление, справа ноль, а слева фазу:

модератор выбрал этот ответ лучшим

в избранное ссылка отблагодарить postscriptum [5.8K]

7 месяцев назад

По сути, это все та же обычная розетка, но с дополнительным контактом (заземляющим).

Внешне ее легко отличить благодаря наличию выпуклых металлических заземляющий контактов, причем начинает работу розетки именно они, а все остальные элементы (токопроводящие) подключаются позже.

Для новых домов установление такого типа розетки трудностей никаких не представляет, поскольку провода тут установлены 3-х жильные, но в домах старых по постройке встречаются и провода 2-х жильные и потому либо проводят проволоку из меди (витую), которую ведут к распределительному (обычно в подъезде) щитку, либо проводят так называемое "зануление", когда контакт заземления попросту подключают к проводу на ноль (нулевому).

Зачем вообще нужны розетки с заземлением? Если приборов электрического типа в квартире много или в случае неисправности, корпус может оказаться под напряжением, которое может причинить вред (вплоть до летального исхода) для человека. Если заземление есть, то этот вариант будет куда более редким. Таким образом, главное в таких розетках - безопасность, но только устанавливать их должен тот, кто знает как это делать, иначе можно заземляющий провод и не подсоединить к контактам, тогда толку от такой розетки не будет никакого.

в избранное ссылка отблагодарить Ким Чен Ын [323K]

2 года назад

По правилам ПУЭ (правила устройства электроустановок) при монтаже новой электропроводки в домах и квартирах, или при замене старой электропроводки (с алюминиевым проводом), необходимо использовать провода (медные) с тремя жилами.

Третья жила это "земля".

Естественно под такую проводку нужны и розетки соответствующие, а именно розетки с заземлением.

Сама по себе розетка это часть штепсельного соединения (в соединении ещё и вилка присутствует) соединение "мама".

Розетка с заземлением всё та же часть штепсельного соединения, только вс выведенными наружу, заземляющими контактами.

Вот фотография тех самых контактов,

которые отличают розетку с заземлением от розетки без заземления.

Благодаря им же (контактам) можно отличить одну розетку от другой (с "землёй" и без), без вскрытия корпуса.

В отличии от обычной розетки есть зажим (разъём) для подсоединения (подключения) третьего провода "земли" (в обычной только фаза и ноль).

Стоимость розеток с заземлением, не на много, но всё же чуть выше стоимости "обычных" розеток.

в избранное ссылка отблагодарить СТЭЛС [17.9K]

более года назад

У розетки, как такового "заземления" нет. У неё есть дополнительный контакт "нулевого защитного проводника" А вот будет ли эта розетка с заземлением, зависит еще от нескольких причин - наличие у помещения контура заземления и наличия провода заземления в точке установки розетки.

Выглядит, розетка с заземляющим контактом, вот так (и для сравнения розетка без заземляющего контакта)-

Вот эти заземляющие контакты, и соприкасаются с "ответкой" на вилке электроприбора, к которым в свою очередь так же идет третий провод с "базы" электроприбора. Ток появившийся на "базе" прибора уходит через шнур, вилку, розетку и контур заземления, не поражая человека.

Сегодня такие розетки предписано ставить во всех жилых помещения.

в избранное ссылка отблагодарить skliff2005 [4.5K]

5 лет назад

Во всём мире существует несколько разновидностей розеток с устройством заземления. В России в основном используется тип - CEE 7/4 (Schuko - "Шуко"), где из боковых прорезей в корпусе розетки выступают пара скоб заземления.

Для таких розеток есть соответствующей конструкции вилки. Особенность розеток с системой заземления в том, что при подключении вилки к розетке первыми соприкасаются части заземления, а уж потом рабочие контакты.

Устанавливать их рекомендовано везде, где установлен заземляющий контур (в домах старой постройки он может и отсутствовать).

Вот, на картинке ниже, помимо контактных проводов, виден, подведённый к механизму розетки, третий провод контура заземления:

Розетки с заземлением - это дополнительная защита от поражений электрическим током и возможных пожаров при коротких замыканиях.

в избранное ссылка отблагодарить Анапа [7.5K]

5 лет назад

Розетка с заземлением от обычной отличается наличием встроенных в нее заземляющих контактов. Заземление нужно для защиты от удара электротоком, при его наличии, электричество уходит в землю защищая человека. Розетки с заземлением предназначены для трех контактной проводки. Все иностранные розетки имеют третий заземляющий контакт. Розетки разных стран несколько отличаются друг от друга,то что у нас называется «евророзеткой» , – это немецкий стандарт. При включении вилки в розетку первыми соприкасаются друг с другом как раз заземляющие контакты, а уж потом те, что проводят ток. Наличие заземления делает более стабильной работу бытовых приборов, стиральная машина, посудомоечная,микроволновка и др. в избранное ссылка отблагодарить Romashkovna [2.6K]

2 года назад

Разница от обычной розетки в наличии контактов заземления - две пружинистые загогулины по бокам.

Сейчас в квартирах и домах стало все больше электронной техники, которая требует подключения к розетке. Будь то телевизор, холодильник, компьютер, электроплиты, и.т.д..

Розетки с заземлением помогают продлить срок службы приборов, т.е.. срок службы техники.

Не происходит сильного электрического соприкосновения, особенно в приборах с использованием воды, не случается частых замыканий от работы системы и повышается стабильность работы.

в избранное ссылка отблагодарить Irischka [10.2K]

более года назад

Розетка с заземлением - это розетка имеющая помимо контактов фазы и нуля, контакт защитного заземления, который выглядит в виде усиков металла сверху и снизу розетки.

Данный вид розеток предпочтителен, так как при неисправности электрооборудования дает возможность защиты от поражения электрическим током при правильном монтаже электропроводки.

в избранное ссылка отблагодарить

Знаете ответ?

Смотрите также:

www.remotvet.ru

принцип работы, виды и обзор лучших розеток с управлением по GSM

Умные приборы, обеспечивающие комфортные условия для жизни человека, заполняют дом, офис, дачу. Они помогают контролировать определенные процессы, берут на себя выполнение части функций, уменьшая количество ежедневных хлопот. Например, СМС розетка с управлением по GMS сама выключает оборудование в запланированное время.

Предлагаем ознакомиться с принципом работы, устройством и особенностями эксплуатации умной розетки. У нас вы узнаете, как правильно пользоваться интеллектуальным прибором. Мы расскажем о популярных среди потребителей видах и посоветуем, как грамотно выбрать.

Содержание статьи:

Что это такое – sms розетка?

Время, когда больше не надо оставлять соседям ключи, уезжая в отпуск/командировку, наступило. Теперь контролировать температуру воздуха в квартире, офисе или на даче может умное устройство – SMS розетка.

Она не только реагирует на изменение температурного режима, но и уведомляет владельца об этом, отправляя сообщение соответствующего содержания.

Галерея изображений

Фото из

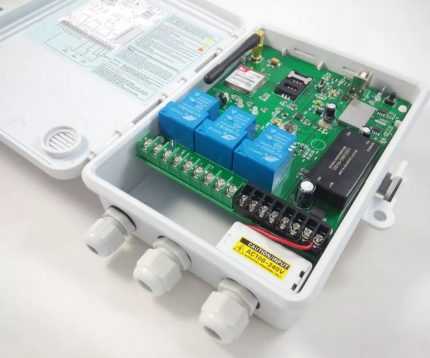

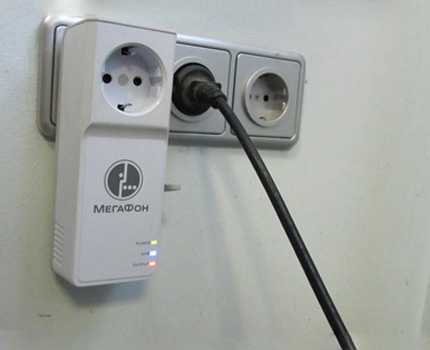

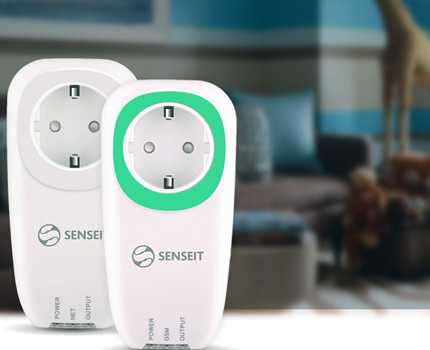

Внутри розетки, управляемой по SMS или телефонному звонку, есть SIM-карта с отключенным запросом пин-кода. Настраиваются приборы посредством SMS команд

Розетки, обладающие способностью включать/отключать электрооборудование по СМС сообщению или звонку, выпускаются в накладном и стационарном виде. Накладные напоминают обычные переходники

Если SMS розетки устанавливаются стационарно, проводится переделка проводки. Расположение и количество розеток планируют, а для управления в щитке или в доме ставят контроллер

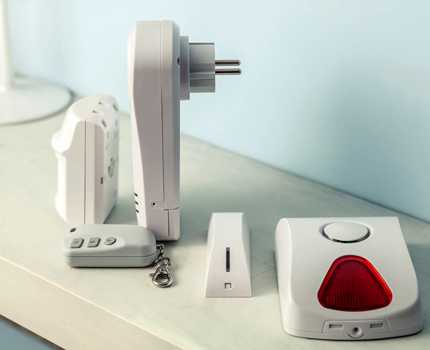

При желании сформировать систему управления несколькими силовыми точками применяется одна мастер-розетка, в которую вставлена SIM-карта. К ней подключаются подчиненные розетки категории "слейв", которых может быть до 10-15 штук

В большинство моделей SMS-розеток изначально встроен датчик температуры. Но кроме поддержания температурного режима это устройство может закрыть шторы, выключить телевизор и другое электрооборудование, медленно притушить свет

SMS-розетки являются одной из основных составляющих организации пространства по схеме "умный дом". Выбор сценариев и функций производится по мобильным приложениям, созданным специально для этих устройств

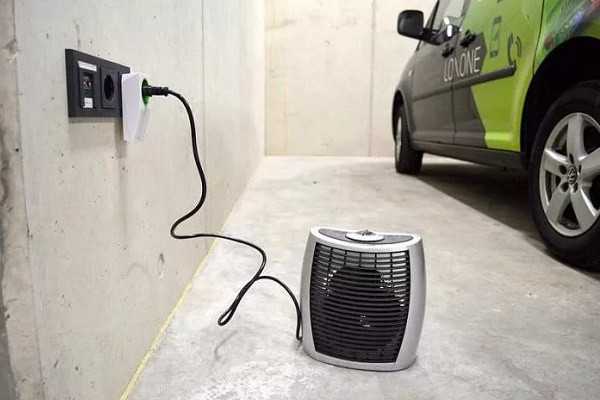

Стационарно установленные СМС-розетки подходят для управления оборудованием, роасположенным на улице. Они включают и отключают фонтаны, системы полива, праздничную или стандартную подсветку и прочее

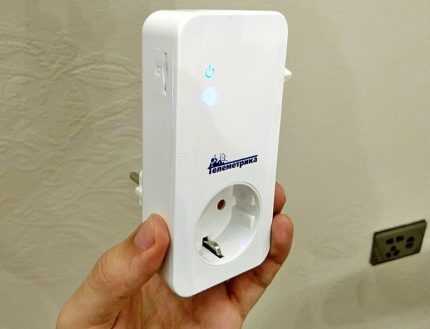

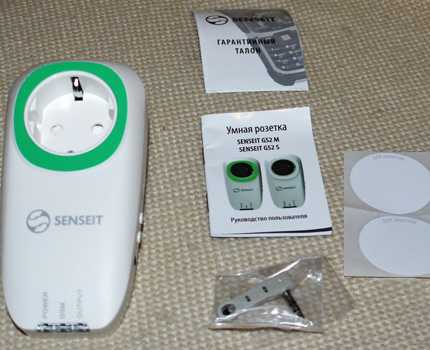

Накладные варианты умных розеток не требуют проектирования их местоположения, могут запросто переноситься в любое помещение, требующее управления электроприборами

Принцип устройства SMS розеток

Накладные модели SMS розеток

Встраиваемая СМС розетка в умном доме

Использование мастер- и слейв розеток

Реализация многофункциональных сценариев управления

СМС-розетки в обустройстве "умного дома"

Управление электрооборудованием в пределах усадьбы

СМС-устройства в управлении отоплением гаража

Конструктивные особенности устройства

Среди богатого ассортимента розеток выгодно выделяются модели, управляемые по GSM. Они являются одними из представителей умных устройств, призванных сделать более комфортной жизнь человека.

Отправлять команды и получать ответы об их выполнении можно с любого расстояния – главное, чтобы присутствовала gsm связь

Так, если вдруг на даче пропало электричество, то помощница-розетка пришлет СМС владельцу об этом событии. Есть модели, которые в таком случае обеспечат включение резервного электропитания. И это еще не все возможности розеток, управляемых по SMS.

Для удаленного управления СМС розеткой достаточно иметь самый простой мобильный телефон с рабочей сим картой (+)

GSM управляемая розетка представляет собой прибор, визуально напоминающий переходник. Ее внешний вид довольно презентабелен. Это устройство от любого производителя выглядит стильно и аккуратно – можно его смело использовать в любом интерьере.

Разнообразие моделей от различных производителей позволяет подобрать наиболее стильный вариант для своего интерьера

СМС управляемый прибор имеет следующие составные части:

  • корпус;
  • внутренние компоненты;
  • дополнительные датчики.

Корпус умного устройства такого типа, вне зависимости от фирмы производителя, выполнен из качественного пластика. Этот материал способен выдержать высокую температуру. Но совершенно не защитит внутреннее содержимое от воздействия влаги.

Рабочая температура и уровень влажности, которую способно выдержать устройство, указывается производителями в инструкции

В большинстве своем СМС розетки имеют класс защиты IP20. Поэтому категорически противопоказано включать такие модели, если возможно орошение их водой, попадание пыли или прямых солнечных лучей.

На лицевой части корпуса располагается разъем для подключения вилки электрического прибора с заземлением и минимум 3 индикатора, сигнализирующих:

  • о включении в сеть самой розетки;
  • о наличии GSM связи;
  • о подаче питания на выход.

В зависимости от модели прибора, могут присутствовать и другие индикаторы, о назначении которых можно прочесть в инструкции, идущей в комплекте. Бывают устройства, управляемые как по СМС, так и посредством интернета. Здесь без индикатора Wi-Fi не обойтись.

Количество лампочек, сигнализирующих об определенных процессах, происходящих с СМС розеткой, зависит от модели и производителя

С обратной части корпуса находится вилка для подключения в сеть, слот для установки сим карточки мобильного оператора, закрытый крышкой и возможны дополнительные кнопки или переключатели.

Кнопка ручного управления прибором, вход для включения дополнительных датчиков и сервисный разъем для обмена данными могут находиться сбоку или на лицевой стороне. Это полностью зависит от модификации и фантазии дизайнера.

Обязательным компонентом gsm моделей является слот для сим карты. Место его расположения определяется разработчиком

Внутреннее содержимое СМС розеток также зависит от модели и ее возможностей. Обязательным для СМС управляемых моделей является наличие GSM модуля. В некоторых модификациях имеется встроенный аккумулятор, температурный сенсор или другие функциональные модули.

Количество встроенных компонентов и модулей и сенсоров зависит от функциональных возможностей умного прибора

Часто в комплекте поставляются дополнительные датчики – температуры, влажности, движения, уровня шума и другие. В зависимости от модели эти датчики могут быть как подключаемыми физически к устройству, так и бесконтактными.

Желающим обустроить умный дом кроме СМС розеток наверняка понадобятся , досконально разобранные и описанные в представленной вашему вниманию статье.

Виды управляемых по СМС приборов

Производители розеток с дистанционным управлением радуют своих клиентов новыми и более усовершенствованными моделями. Они оставляют лучшие характеристики, добавляя в обновленные версии дополнительные полезные функции. Да и технический прогресс диктует свои условия.

Все SMS розетки, представленные на рынке, отличаются друг от друга по функциональным возможностям, внешнему виду, количеству управляемых разъемов, мощности, способу управления, количеству подчиненных устройств и стоимости.

Любой прибор для дистанционного управления обязательно поставляется в индивидуальной упаковке. В комплекте с ним идет инструкция с техническими характеристиками и особенностями настройки и управления этой модели и гарантийный талон

В зависимости от количества выполняемых функций и доступных способов управления будет варьироваться и цена прибора. Более умелые и способные модели стоят значительно дороже своих разумных собратьев с каналом GSM управления.

По способу управления СМС розетки бывают:

  • с возможностью ручного управления и без него;
  • с управлением посредством СМС сообщений и телефонных звонков;
  • с дополнительным каналом управления по Wi-Fi.

Наиболее удобны модели, в которых предусмотрена возможность использовать все 3 варианта управления.

Если в одной комнате планируется подключение нескольких электроприборов, то лучше выбирать вариант СМС розетки на 3 разъема и более

СМС управляемые розетки бывают разных видов:

  • сетевой удлинитель, каждое гнездо которого можно контролировать по отдельности;
  • блок контроллер с клеммниками, устанавливаемый на DIN рейке. Его также часто называют GSM розеткой, ведь он имеет 3, 6 и более линий, управляемых по СМС;
  • одиночная розетка в виде переходника с одним разъемом для подключения одного прибора;
  • одиночное устройство или блок с розетками для подключения 3 и более приборов, имеющих универсальный разъем для различного типа вилок.

Блок с клеммниками сложно назвать полноценной розеткой, ведь у него совершенно другой внешний вид и способ монтажа. Этот GSM контроллер позволяет управлять работой приборов, подключенных на контролируемых линиях.

Совершенно некорректно именовать его СМС розеткой. К нему сначала нужно подключить обычную розетку, а затем можно будет управлять ее работой посредством GSM связи.

СМС блок с клеммниками рассчитан на большую максимальную нагрузку, чем независимые розетки. Это позволит управлять группой более мощных электроприборов

В зависимости от варианта управления выделяют:

  • независимые модели;
  • контролирующие или их еще называют мастер-розетками;
  • подчиненные – слейв-розетки.

В подчинении у мастер розетки может находится до 10 слейв моделей. Для них требуется одна сим-карта, ведь подчиненные получают команды от контролирующей через Wi-Fi канал.

Комплект мастер+слейв целесообразно использовать для управления приборами в разных комнатах или на разных этажах

Все про разновидности и особенности эксплуатации вы узнаете из статьи, которую мы рекомендуем к ознакомлению.

Особенности использования умного устройства

Имея дома SMS управляемое устройство, можно выключить свет, не вставая с постели, или включить кофеварку, находясь в ванной. Розетка получает команду в СМС сообщении и выполняет соответственно включение или выключение прибора.

Это не все ее возможности. Например, можно запрограммировать включение полива приусадебного участка, если температура воздуха и влажность ниже или выше указанного значения.

Можно удивить своих друзей, включив за несколько минут до возвращения домой кофеварку. Аромат свежезаваренного кофе, разносящийся по квартире, не оставит гостей равнодушными

Принцип работы управляемого по GSM прибора

Умный прибор, четко выполняющий полученные команды, заслуженно пользуется активным спросом на рынке розеток. Ведь вариантов применения не счесть – не только дома, но на даче и в офисе. Для этого вовсе не нужно находиться рядом. Достаточно, чтобы была стабильная GSM связь нужного мобильного оператора.

Полученная в СМС сообщении команда от владельца приводит к автоматическому замыканию/размыканию цепи питания внутренним GSM реле розетки. О выполнении команды она отправляет ответ хозяину дома. Отправить команду также можно путем совершения звонка на мобильный номер сим карты, установленной в розетке.

К некоторым gsm моделям могут дополнительно идти в комплекте брелоком сигнализации, которые можно использовать как тревожную кнопку

Правильная установка СМС устройства

Если сравнивать розетку с дистанционным управлением по СМС с другими умными собратьями, можно выделить простоту ее настройки и подключения. С ее установкой под силу справиться человеку, незнакомому с электромонтажом и не имеющему специальных инструментов и навыков.

Первым делом, еще перед покупкой умного прибора, нужно убедиться, что в доме, где он будет установлен, в наличии стабильная GSM связь. Затем предстоит купить сим карту мобильного оператора и саму розетку. Обязательно надо проверить, чтобы тарифный план предусматривал отправку и получение сообщений.

Далее пополнить счет купленной карточки и отключить запрос пароля или пин-кода при входе. Теперь, изучив инструкцию, идущую в комплекте с СМС розеткой, вставить в соответствующий слот сим карту. Остается установить прибор на его рабочее место.

Установка СМС блока с клеммниками предусматривает использование определенных инструментов и применение знаний (+)

Для использования SMS розетки надо вставить ее вилку в обычную розетку, к которой предстоит подключать электрический прибор, требующий дистанционного управления. После включения в сеть загорится лампочка-индикатор, сообщающая об этом событии.

Вот и все – установка СМС управляемого устройства завершена.

Правила настройки GSM розетки

Подключив розетку в сеть, предстоит произвести настройку желаемых параметров. Для этого надо убедиться, что GSM-модуль работает – должна гореть соответствующая лампочка-индикатор. Теперь нужно привязать номер сим карты к устройству, следуя инструкции к приобретенной розетке.

Правильное присоединение датчиков и настройка управления розеткой подробно описывается в инструкции производителя

В зависимости от модели SMS розетки будут отличаться нюансы ее программирования. Все будет зависеть от фирмы производителя, от того какая это розетка – независимая или набор мастер+слейв.

Чтобы правильно задать желаемые параметры для конкретного устройства, надо подробно изучить сопровождающую инструкцию производителя. Это важно, ведь розетки разных фирм настраиваются неодинаково. Также в зависимости от количества выполняемых функций и дополнительных датчиков будет отличаться количество определяемых задач для устройства.

Специфика использования СМС-прибора

Для максимально эффективной работы СМС управляемой розетки предстоит соблюдать определенные правила по ее использованию.

Во-первых, нужно внимательно изучить технические характеристики, обратив особое внимание на максимально допустимую нагрузку. Ведь если в розетку, рассчитанную на 1,5 кВт подключить обогреватель, потребляющий 3 кВт, то она не выдержит и сгорит.

Чтобы обезопасить себя и своих родных, следует не превышать максимальное значение, которое способны выдерживать SMS розетки. Чаще всего этот тип устройств рассчитан на 3-3,5 кВт, редко можно встретить на 5 кВт. Эта характеристика обязательно содержится в инструкции.

Некоторые производители указывают максимально допустимую нагрузку на обратной стороне розетки, рядом с вилкой

Во-вторых, нельзя подключать такие розетки на открытом воздухе, рядом с плитой или умывальником. Вода и пыль приведут к их неисправности. А воздействие слишком высоких температур может спровоцировать взрыв внутренних компонентов.

Рабочая температура этих устройств разная – от -20 до +99 градусов. Эти значения могут колебаться в зависимости от модели, но бросать в огонь никакую SMS розетку нельзя.

В-третьих, каждая модель способна воспринимать команды с определенного количества управляющих номеров. Это зависит от индивидуальных технических особенностей каждой розетки. Чтобы предотвратить реакцию на звонки и сообщения неизвестных абонентов, надо внести во внутреннюю память нужные номера.

В некоторых моделях СМС розеток предусмотрена защита от случайных звонков и спам-рассылок. В них реализована функция восприятия и ответа только тем абонентам, номера которых внесены во внутреннюю память. Все остальные будут игнорироваться. Жаль, что такие возможности есть не у всех розеток.

В-четвертых, если используется набор из главной и подчиненных розеток, то не надо забывать о максимальном и минимальном расстоянии для их расположения друг от друга. Эти значения производитель указывает в перечне технических характеристик прибора. В противном случае ничего не будет работать.

В-пятых, обязательно требуется хорошее покрытие GSM оператора. Без качественной связи дистанционное управление с мобильного телефона невозможно.

Некоторые модели умных розеток не поддерживают управление через СМС. Для отправки команд и контроля за их исполнением используются специальные мобильные приложения

В-шестых, при наличии внешних датчиков, нужно правильно настроить команды, используя инструкцию от производителя, чтобы розетка срабатывала так, как это надо пользователю.

Особенности выбора устройства

Подбирая для своего дома СМС управляемую розетку, нужно определить для себя основные критерии, которым она должна соответствовать. Так, важно решить, какие именно функции она будет выполнять, ведь от этого напрямую будет зависеть ее стоимость.

Также нужно сразу определиться, сколько и каких розеток надо покупать. Это будет блок в форме удлинителя для подключения группы электроприборов в одной комнате, набор мастер+слейв для размещения в разных комнатах или одиночная модель.

Если хочется просто поэкспериментировать с возможностями обычной СМС розетки, проверив, как она включает и выключает обогреватель или электрический чайник/утюг, то достаточно будет купить недорогую модель с минимальными возможностями. Нет смысла переплачивать за дополнительные датчики и прочие «навороты».

Галерея изображений

Фото из

Отключение электрических приборов при скачках напряжения

Управление оборудованием в отсутствии хозяев

Устройство для экономного расхода энергии

Датчик температуры розетки с управлением по СМС

В случае, когда планируется оставить GSM управляемую розетку на обустроенной интеллектуальными устройствами даче для контроля и уведомления о сбоях в электроснабжении, лучше обратить свое внимание на модели, оснащенные резервным аккумулятором.

Емкость аккумуляторов может кардинально отличаться – надо выбирать ту, которая подходит под индивидуальные требования конкретного потребителя.

Интеллектуальная розетка не понадобится владельцам . В предложенной нами статье подробно изложен процесс управления оборудованием на расстоянии.

Это хороший вариант, который позволит розетке несколько часов беспрерывно работать от собственного источника питания при отключении электричества. Она сможет не только отправить экстренное уведомление о произошедшем, но и успеет включить резервные аккумуляторы, если такие установлены в конкретном загородном доме.

Также, если планируется использовать СМС розетки по определенному графику, составленному на неделю/месяц вперед, то надо выбирать модели с энергонезависимой памятью. Чтобы временное отсутствие электричества не сбило запланированный заранее график действий.

Одним из важных критериев при выборе СМС управляемой розетки является ее максимальная рабочая нагрузка. Здесь предстоит учитывать потребляемую мощность прибора, который будет подключаться через нее. В случае покупки GSM управляемого сетевого фильтра следует учитывать максимально допустимую нагрузку на каждый канал и общую на весь прибор.

СМС розетки с универсальными разъемами под различные вилки могут стать настоящей находкой, если в доме имеются приборы, приобретенные в разных странах. Так, не придется покупать дополнительный адаптер, чтобы пользоваться им дома

Категорически запрещено превышать максимальное значение, указанное в инструкции к прибору. Лучше, если будет оставаться запас по мощности в 30%.

Дополнительные датчики и функции влияют на увеличение стоимости GSM розеток. Но в то же время они позволяют создать дополнительные условия для комфортной работы, не прилагая много усилий. Например, встроенный микрофон и датчик движения позволят разобраться, присутствуют ли посторонние в офисе/доме во время отсутствия пользователя.

СМС управляемые розетки производят многие фирмы как отечественные, западные, так и китайские. Наибольшей популярностью пользуются устройства таких производителей, как SenseIT, ReVizor, iSocket, ORCAM, Телеметрика, Sapsan, Smart Security, Proline.

Менее удобны в эксплуатации, но все же демонстрирующие прогрессивные достижения в сфере электроустановки . Рекомендуем ознакомиться с особенностями их работы, устройства и правилами эксплуатации.

Выводы и полезное видео по теме

Подробный видео ролик, помогающий собрать СМС розетку самостоятельно:

Видео обзор настройки и управления GSM розетки на 3 выхода:

Наглядный ролик об способах управления SMS розеткой:

Понятное видео о правилах выбора СМС розетки:

Зная особенности работы, настройки и использования SMS розеток, намного проще подобрать для своего дома оптимальный вариант. Легкость установки и приемлемая цена привлекает новых пользователей, желающих сделать комфортнее свою жизнь.

Простое и понятное управление путем отправки команд-сообщений делает устройство доступным каждому владельцу мобильного телефона вне зависимости от возраста и пола.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Ждем рассказы о приобретении и эксплуатации управляемой по СМС розетки. Задавайте вопросы, делитесь полезными сведениями, новостями и фото по теме статьи.

sovet-ingenera.com

Розетка с заземлением: принцип работы и подключение

Это очередная статья нашего сайта vse-elektrichestvo.ru. На сегодняшний день в частных домах или квартирах можно встретить проводку, которая состоит из трехжильных проводов. Поэтому проблему с заземлением можно быстро решить. Для этого вам нужна розетка с заземлением. Она отличается от обычных тем, что имеет заземляющий контакт.

Розетка с заземляющим контактом

Сейчас для многих остается вопросом, как подключить розетку с заземлением в домах, в которых установлена старая проводка. В этих домах проводка выполнена в виде двухпроводной линии. Поэтому задача для любого электрика значительно усложняется, но это действительно возможно. Такая проблема может вызвать ряд проблем. Иногда некоторые электрики просто добавляют еще одну жилу, которая будет заземляющей. Эту жилу необходимо будет провести от квартирного щитка до электрической розетки с заземлением.

Особенности приборов с заземлением



Розетка с дополнительной функцией заземления имеет ряд особенностей. Основная заключается в том, что первыми в работу вступают именно заземляющие контакты, а затем токопроводящие элементы. Внешне наружная розетка с заземлением отличается от обычной тем, что в ее конструкции присутствует контакт заземления.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Накладная розетка с заземлением предназначается для открытой проводки. Поэтому, если в вашем доме присутствует открытая проводка, тогда этот вариант подойдет лучше всего.

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

  1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
  2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

  • зачистите провода, которые подводят электропитание к розетке;
  • удалите декоративную крышку;
  • ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

  1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
  2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
  3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
  4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Важно знать! Провода, которые питают нейтраль и фазу нельзя подключать к одной проводящей ток пластине. В ином случае возникнет короткое замыкание, которое вызовет повреждение проводки.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Проверка работы заземления в розетке

Если вы надежно прикрепили свою розетку к стене, то это совершенно не означает, что прибор работает работает правильно. При выполнении зануления многие люди путают нулевой проводник с фазой и подключают заземление к нему. Чтобы этого не случилось тщательно проверьте правильность подключения.

Важно знать! В процессе проверки заземления в розетке нельзя касаться металлических деталей.

Схема правильного подключения приборов с заземлением

Полноценно проверить работоспособность заземления можно только с помощью специальных приборов. Для проверки, вам потребуется обратиться к электрикам. Измерения вольтметром между фазой и нейтральным проводником должны показывать 220 Вольт.

Популярные производители

Сейчас многие современные производители выпускают розетки с заземлением. К популярным фирмам можно отнести:

  1. Makel.
  2. Lagrand.
  3. Schneider Elektric.
  4. ABB.

Эти производители выпускают качественные розетки. Также над их созданием трудятся дизайнеры. Поэтому двойная розетка с заземлением отлично впишется практически в любой интерьер.

Видео-урок

Как видите справиться с процессом установки розетки с защитной заземляющей функцией может, даже начинающий электрик. Однако, при выполнении подобных работ следует соблюдать правила электробезопасности. При отсутствии знаний по электромонтажу эту работу лучше доверить профессионалам.

Перед установкой прочтите также: http://vse-elektrichestvo.ru/rozetki/faza-i-nol-v-rozetke.html.

vse-elektrichestvo.ru
