Розетки в фартуке на кухне фото – установка розеток, как установить на кухонном фартуке

фото и видео инструкция по монтажу

Кухонный фартук – не просто отделка стены в рабочей зоне. Ее главная задача – не столько украшение, сколько защита капитальных стен. Подойдут для этого не всякие материалы: сырость и перепады температур, брызги от масла и копоть, пар и холодная вода – все это облицовка должна выдерживать с честью. Причем не только материал, но и монтаж его подчиняется суровым требованиям.

То же самое касается и аксессуаров, используемых в рабочей зоне: розетки на фартуке и выключатели устанавливаются по строгим правилам, которые рассмотрим в этой статье.

Укладка плитки

Это традиционное решение для кухни, одинаково подходящее и для современного, и для классического интерьера. Материалом чаще всего выступает керамика, поскольку она соединяет в себе водостойкость, устойчивость к температуре и гигиеничность. Однако встречаются и другие варианты: керамогранит, стекло, зеркало, иногда даже сталь. Установка плиточного или даже мозаичного кухонного фартука производится по одним и тем же принципам. Разницу составляет крепление на стене.

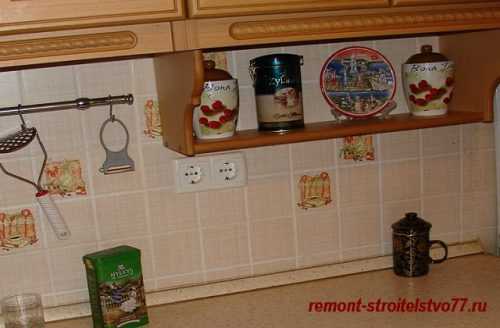

На фото – экран на кухне из керамической плитки.

1. Начинают работы с замера площади. Как правило, фартук занимает участок между верхней и нижней частью кухонного гарнитура, однако бывает так, что плиткой решают отделать всю или почти всю стену рабочей зоны.

2. Затем рассчитывают нужное количество материала. Объем зависит от площади и от способа кладки: диагональный метод, например, требует больше расходов.
3. Участок подготавливают: плитка не обладает гибкостью, поэтому, чтобы правильно ее уложить, необходима совершенно ровная поверхность. При этом старую отделку удаляют, а неровности, если они есть, выравнивают штукатурной смесью. Готовую стенку грунтуют соответствующим составом.

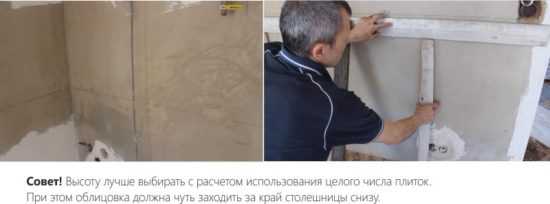

   На фото — подготовка стены

4. Чтобы в дальнейшем установить розетки в требуемом месте, необходимо проштробить канавки в стене и уложить кабель.
5. Поскольку любая плитка – и керамическая, и тем более керамогранитная, немало весит, поэтому по периметру будущего фартука на стене крепится деревянный брус или металлический профиль: плитка будет опираться на него и удерживаться, пока схватывается клей.

6. Рекомендуется, особенно при небольшом опыте, произвести разметку, отметив на стене горизонтальные, а порой и вертикальные линии. При сложном способе укладки сначала проводят монтаж «всухую»: размещают плитку в нужном порядке на какой-либо горизонтальной поверхности.
7. Клей для плитки подбирают согласно материалу – для керамики, для зеркала. Готовят небольшими порциями, поскольку раствор через 20–30 минут теряет свои свойства. Наносят клей слоем толщиной почти равным толщине плитки. Лучший инструмент – зубчатый шпатель.

8. Монтаж начинают на самом видимом участке: важно обеспечить максимальное количество целых плиток при укладке, а обрезанные использовать по краям кухонного фартука. Плитку прикладывают к стене, слегка вдавливают и фиксируют, проверяют на горизонтальность. Положение фрагмента можно изменить в течение 15 минут.

9. После укладки каждого ряда проверяют поверхность – она должна быть плоской.
10. Через сутки после окончания монтажа приступают к затирке. Обычно используют составы на базе эпоксидных смол: они устойчивы к влаге.
11. Для розеток и выключателей в плитке делают отверстия алмазными коронками. Закрепляют розетки после полного высыхания клея и затирки.

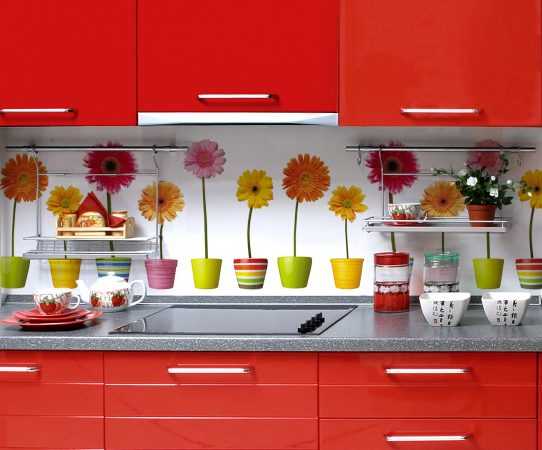

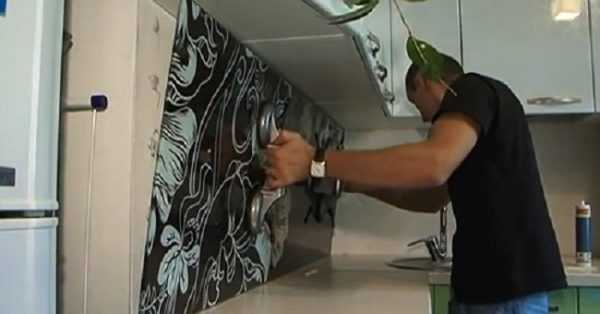

Монтаж скинали

Установка такого варианта требует опыта и немалых физических сил. Чаще всего скинали представляет собой одну стеклянную панель и отличается очень большим весом. И хотя стекло используется ударопрочное, учитывая стоимость изделия лучше все же обратиться к специалистам.

Если же предполагается монтаж из нескольких отдельных панелей, можно выполнить его и своими руками.

Подготовка стены здесь имеет не меньшее значение: панели – намного крупнее плитки, так что малейшая неровность сделает крепление невозможным. Стены тщательно выравниваются, а если фартук угловой, то столь же пристальное внимание уделяется и углу – он должен быть точно перпендикулярным.

Существует несколько способов закрепить скинали. Выбор зависит от размеров панелей и особенностей кухни.

• Навесной – самый популярный и доступный даже новичкам. В этом случае к стене или на нижний край кухонного гарнитура (это зависит от материала) нужно крепить специальный установочный профиль с Г-образным сечением. Стеклянные панели вставляют в профиль и стыкуют между собой. При угловом варианте фартука это самое надежное и простое крепление.
• Проходной крепеж – в этом случае стеклянные детали будут крепиться на крепежные элементы. Для них в стекле делают специальные отверстия. Сверху крепеж закрывают декоративной накладкой, однако он остается видимым. Плюс такого решения – расстояние между панелью и стеной в 4 мм, что позволяет монтаж на неровную или с перепадами высоты стену.

• При идеально ровной стены панели можно крепить прямо на поверхность с помощью силиконового клея. На практике такой вариант реализуется при укладке стеклянной плитки: вес панели, как правило, не всегда позволяет этого сделать.


Перед монтажом накладки с розеток снимают, а стаканы выдвигают на величину, равную сумме толщины стекла и величины зазора, если он есть. После установки декоративные накладки крепят на место.

Установка панелей из МДФ или ДСП

Монтаж такого рода материалов – самый простой, так как древесные материалы очень легко режутся, обрабатываются и держат крепеж. Стоит отметить, что в плане долговечности этот вариант – самый непрактичный. Увеличить срок его использования на кухне можно выбрав материал с акриловой пленкой – она лучше всего выдерживает действие влаги и пара.

Технология установки панельных материалов такого рода – одинакова.

1. Стену подготавливают аналогичным образом, но в этом случае обязательно применение грунтовки с антисептическим эффектом. Очень хорошо, если есть возможность прикрепить гидроизоляционный материал.
2. Плиты МДЫ или ДСП нарезают по размерам.

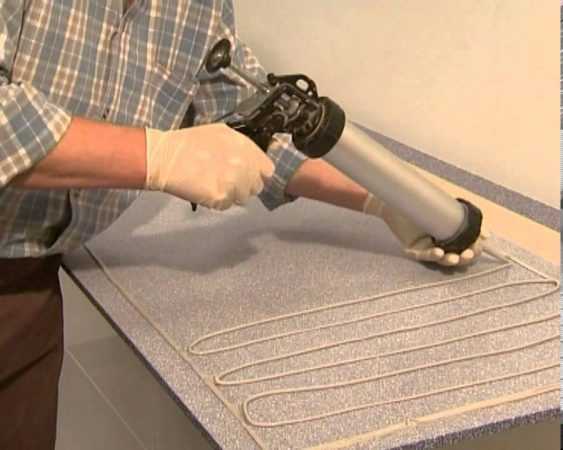

3. Правильно крепить материал можно и на саморезы, и на жидкие гвозди – это зависит от степени неровности стены.
4. Для розеток и выключателей в панелях заранее вырезают отверстия, на момент монтажа накладки снимают, а стаканы выдвигают на толщину панели. По окончании работы накладки закрепляют на место.

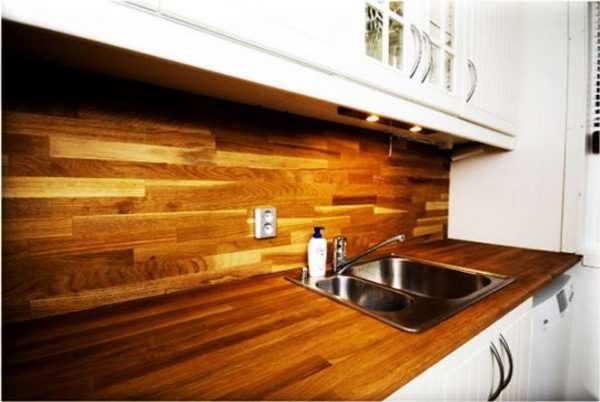

   На фото – фартук из МДФ на кухне.

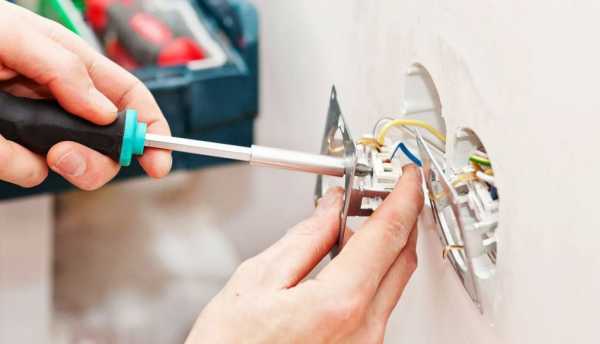

Монтаж розеток и выключателей

Из-за тяжелых условий эксплуатации на кухне рекомендуется использовать устройства с защитными крышками или с глубоким корпусом: таким образом предупреждается попадание влаги.

Следует заранее просчитать нагрузку. В одну розетку можно включать несколько приборов малой мощности, а вот для кухонного оборудования – посудомоечной машины, холодильника, следует предусмотреть отдельную розетку. В среднем отечественные устройства рассчитаны на максимальную мощность до 1300 Вт, а европейские выдерживают до 3500 Вт.

Прежде чем начинать монтаж фартука, нужно найти оптимальное расположение для розеток. Здесь необходимо строго выполнять все правила пожарной безопасности.

• Длина провода между прибором и розеткой не должна превышать 1,5 м, а для встраиваемого оборудования величина еще меньше – до 1 м.
• Розетка для вытяжки устанавливается на расстоянии 5–6 см от края верхних кухонных шкафов.
• Для остального оборудования дистанция от пола до розетки должна составлять 1–1,5 м.
• Размещать розетки над плитой и мойкой запрещается. Их место – над рабочими столешницами.
• Для удобства их лучше группировать по 2–3, так как электрических приборов на кухне много.

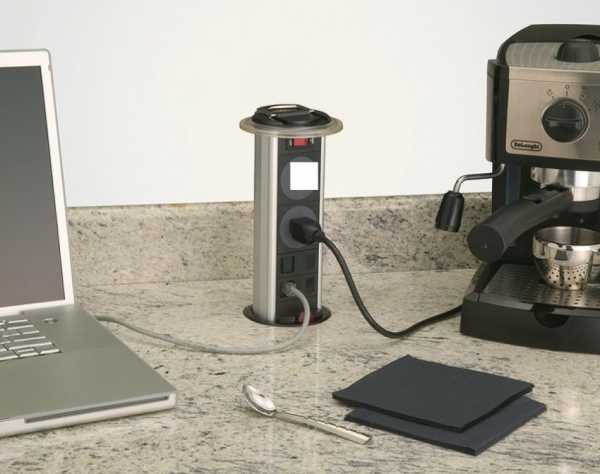

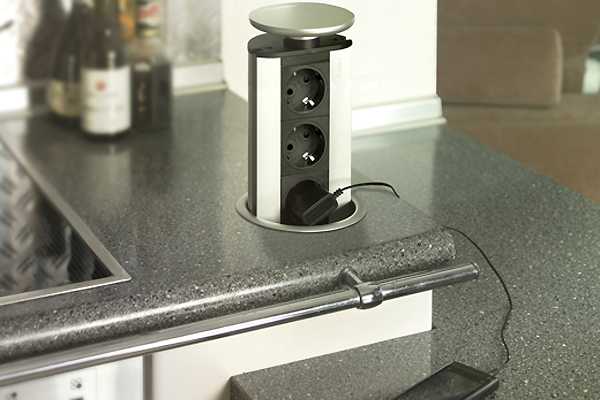

Выдвижная розетка

Монтаж фартука на кухне определяется материалом и методом установки. В некоторых случаях он сопряжен с большими трудностями, в других – вполне выполним своими руками.

akuhnja.com

установка розеток, как установить на кухонном фартуке

Сегодня кухня — эта та комната, где не только готовят пищу. Здесь собираются члены семьи пообедать и довольно часто принимают гостей. Поэтому в кухне необходимы разнообразные бытовые приборы, упрощающие и даже украшающие нашу жизнь.

Кухонный фартук – это зона над рабочей поверхностью. Она очень функциональная: не только прикрывают стену от брызг, но и потому что именно на ней располагают розетки для электрических приборов, используемых для приготовления разных блюд: мультиварки, электроплитки, миксера, мясорубки и т.п.

Но перед тем, как установить на кухонном фартуке розетки, вам нужно определить их количество, а это зависит от того сколько приборов вы запланировали в перспективе иметь. Поэтому, в первую очередь, вам нужно сделать проект вашей кухни, где подробно будет описываться их количество и расположение. Но при монтаже розеток следует учитывать также и визуальное размещение, а именно то, на какой высоте вам лучше всего будет ими пользоваться.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

• для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
• отдельно нужно их установить для вытяжного шкафа;
• для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

• Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.

• Кабель, который идет от бытового прибора к розетке, не должен привышать150см.

• Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.

• Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.

• Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.

• Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Ошибки

В установке такого рода приборов неопытные мастера могут допустить ряд ошибок:

• Не нужно размещать розетку для вытяжки в зоне ее расположения.

• Не нужно учитывать размер плинтуса за рабочей поверхностью.

• Если кухонный фартук из пластикового материала, то монтаж следует делать после его установки.

• На фартуке обязательно следует проштробить стену.

• Располагайте розетки как можно дальше от мойки, чтобы исключить попадание воды в нее — это может привести к короткому замыканию.

• Монтаж следует проводить до установки кухонного гарнитура.

• Проводка должна быть с допустимым сечением.

• Из вышесказанного можно сделать вывод, что при установке розеток следует быть очень внимательным, учитывать даже самые незначительные нюансы и детали. Цена ошибки очень высока!

• После того, как вы составили план размещения приборов, можно приступать к его реализации.

Подготовка к установке

Чтобы визуально пометить, где будут находиться приборы, вам нужно простым карандашом отметить их местоположение. При их установке большое значение придается материалу, из которого сделан кухонный фартук. Если у вас, к примеру, плиточное покрытие или фанерное, то вполне достаточно просто очень осторожно сделать в нем отверстие для установки.

Сложности могут возникнуть тогда, когда у вас стеклянное покрытие. Тогда нужно наперед знать все замеры и расчеты, сделать все разметки и отдать их изготовителю такого фартука, который сможет заранее сделать отверстия согласно вашему плану расположения бытовых приборов.

Следует знать, что на кухонных поверхностях не предусмотрена установка скрытых источников питания.

А это значит, что их соединение аккуратно сматывается друг с другом, потом изолируются и хорошо фиксируются, чтобы не допустить перегрева. Также в разные стороны нужно развести провода фазы и нуля.

После выполнения всех этих манипуляций переходим к монтажу.

Процесс установки

Перед установкой розеток на фартуке, то есть над рабочей зоной кухни, вам нужно убедиться, все ли для этого у вас есть. Вам потребуется: перфоратор, канавочное долото и коронка, внутренние коробочки, саморезы, коробка распределителя, дюбеля, трехжильный кабель и двойные розетки мощностью 16 Ампер. При этом нужно помнить, что устанавливать их надо на таком уровне, на какой к ним не дотянутся маленькие дети. Накладные крепления нужно сделать так, чтобы остальные коммуникации в доме не пострадали.

После того, как составлена схема расположения розеток, начинаем их монтаж в стену:

• Перфоратором нужно увеличить размер углубления. Если на месте новой розетки, была старая, следует отключить подачу электричества и демонтировать ее.
• Ставят коробку распределения.

• Перфоратором сверлят дырки для электрических коробок.

• Делают в бетонной конструкции штробы.

• Проводку нужно расположить в штробы и закрепить.В этом поможет оболочка провода.

• В специальные коробки помещают проводку.

• Одноцветные провода нужно подключить лишь к одной стороне будущей розетки, с другой стороны соединяют тремя экспресс-клеммами. В результате в каждой клемме должно быть по 5 одинаковых проводков, выходящих от розеток и один провод определенного цвета, который нужно вывести к распределительной коробке.

• Изготавливают песчано-цементную смесь, которой замазывают канавки для проводки.

• Проверяют правильность соединения и, если все верно, розетки нужно закрепить.

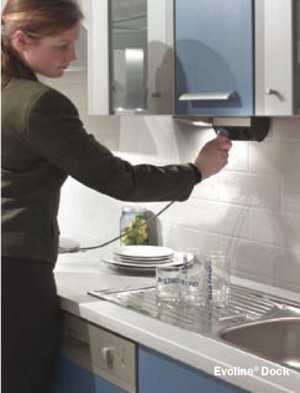

Сегодня очень часто, используют так называемые выдвижные розетки. Они располагаются внутри фартука из МДФ. Поэтому, провода на поверхности отсутствуют. Такое изделие может поворачивается в любую сторону. Но это, скорее всего, просто красиво, чем практично. При установке следует помнить:

• кабель бесперебойно должен подключаться к сети;
• постоянный доступ к розеточной фурнитуре, чтобы, когда она сломается, ее можно было заменить;
• под поверхностью должно быть много пространства, а это исключает наличие шкафов и тумбочек.

Также следует учесть то, что если у вас декоративный кухонный фартук, то не следует ставить розетку на рисунке или орнаменте, чтобы не портить его внешний вид.

Учитывайте все эти критерии, и тогда ваш ремонт не принесет вам много забот.

thewalls.ru

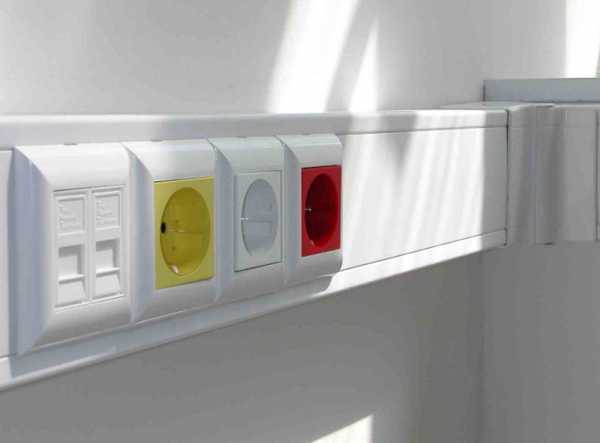

Накладные розетки для кухни: как их правильно установить

Накладные кухонные розетки, установленные на фартуке над рабочей поверхностью

В современных домах и квартирах, кухня является помещением, которое больше остальных наполнено разнообразной бытовой техникой. По этой причине на кухне, как правило, монтируется большое количество электрических розеток, и том, как это правильно сделать, не прибегая к помощи специалистов, мы и поговорим в этой статье.

Что нужно знать о кухонных розетках

Накладные розетки, рассчитанные на разный уровень нагрузки

Расположение розеток в кухне имеет некоторые особенности:

• по причине того, что в кухне присутствует вода и огонь, розетки должны обладать соответствующим классом защиты;
• расположение розеток на кухне напрямую взаимосвязано с размещением электротехники и высотой кухонной мебели;
• в кухне большое количество мест, где можно расположить розетки: рабочая столешница, кухонные шкафчики.

Важно! Большинство кухонного оборудования имеет высокую мощность. Этот фактор обязательно нужно учитывать, подбирая оптимальные розетки, чтобы избежать возгорания от перенапряжения.

С точки зрения монтажа, розетки накладные для кухни  являются самым простым решением.

Розетки этого типа обладают определенными преимуществами:

• Легкость монтажа. Не во всех случаях необходимо штробить стены для прокладки проводов электропитания. Это помогает избежать дополнительных денежных расходов и экономит время.
• Удобство использования. Кухонные накладные розетки особенно удобны в случае, когда на кухне устанавливаются новые мощные электроприборы. Гораздо проще провести монтаж розетки поверх стенового покрытия, не нарушая его целостности.
• Сравнительно невысокая цена.

 Размещение накладных розеток на кухне

Оптимальные места для размещения розеток на кухне, приспособленных под разное оборудование

Расположение розеток на кухне напрямую взаимосвязано с местоположением электрических приборов, которые будут включаться в электросеть.

Всю электротехнику на кухне можно визуально распределить по трем уровням:

• Нижний уровень. На нем располагается встраиваемая техника в нижних шкафах для кухни: стиральная машина, духовой шкаф, плита. Накладные кухонные розетки на этом уровне монтируют на высоте около 15 см от уровня пола. Непосредственно за электроприбором розетку монтировать запрещено. Для каждого электроприбора, который должен быть постоянно включен, необходима отдельная электрическая розетка. Практичным вариантом для холодильника, стиральной и посудомоечной машины будет установка накладных электророзеток с заземлением.
• Средний уровень. К нему относится техника, которая устанавливается на рабочую столешницу: тостер, блендер, миксер. Обычно, наружные электророзетки устанавливают либо сразу над фартуком, либо под верхними шкафчиками. Большую популярность получили розеточные блоки, состоящие из 3 и более электророзеток.
• Верхний уровень. На нем расположены электроприборы, которые располагаются наверху: подсветка, вытяжка. Высота монтажа электророзеток на верхнем уровне около 10 см от верхней плоскости кухонных шкафчиков. Помимо рабочей зоны, необходимо помнить и про электророзетки на других стенах.

Схематическое расположение кухонного оборудования, и оптимальные места для размещения розеток под него

Определить какое количество розеток необходимо монтировать на кухне совсем несложно. Необходимо посчитать количество электрических приборов, которые будут установлены стационарно, то есть они  постоянно будут включены в сеть, далее считается количество электроприборов, которые будут использоваться периодически, по мере надобности (миксер, блендер). К этому числу необходимо добавить еще от 2 до 5 точек, и в итоге получится количество розеток, которое необходимо будет монтировать.

После закупки необходимого оборудования и материалов, можно начинать монтажные работы. Процесс монтажа электрических наружных розеток  можно распределить на несколько  этапов.  В сети Интернет при необходимости можно найти множество фото и видео, на которых подробно показана инструкция по монтажу накладных электророзеток.

Следуя простой инструкции можно своими руками подключить наружную розетку в кухне.

 Инструкции по установке накладной розетки

Кухонные розетки скрытого типа, вмонтированные в столешницу рабочей поверхности

1. Отключаем подачу электричества на линии.

Первое и важное  дело —  обязательное обесточивание питающего кабеля, который идет к розетке. Сделать это несложно. В электрощите рычаги автоматических выключателей переводятся в положение «выкл.». Стандартно при выключенной электросети рычаг направлен вниз.

Какой точно автомат нужно выключить, если они не промаркированы, можно определить практическим путем — выключать их поочередно. В крайнем случае, можно выключить все. Для страховки может быть проведена дополнительная проверка наличия напряжения на линии обычным фазным индикатором.

2. Линия полностью отключена от электропитания, можно приступать непосредственно к монтажу электророзеток. Первым делом необходимо открыть крышку розетки. Это обеспечит доступ к фиксаторам, которые удерживают внешнюю панель электророзетки. Во многих моделях накладных розеток для получения доступа к внутренней части, просто откручивается верхний болт и снимается крышка.

Схема подключения кухонных розеток и тепловых выключателей

3. Затем необходимо отжать фиксаторы отверткой и отделить лицевую панель и корпус розетки.

4. Необходимо полностью разобрать устройство. Стандартная накладная розетка на кухне состоит из трех элементов: лицевая панель, механизм розетки и корпус. После снятия панели, электророзетка без труда разбирается на эти три основных элемента.

5. Теперь необходимо отметить на поверхности стены место установки электрической розетки и расположение крепежных отверстий на месте монтажа.

Для этого нужно приложить корпус розетки к месту монтажа, выровнять  строго горизонтально и отметить  расположение отверстий для крепежа. Если электромонтаж проводится на основе электрического проекта, то место положения электророзетки должно полностью удовлетворять требования электропроекта.

6. Крепление основания розетки на плоскость.

Место монтажа накладной розетки на плоскости определено, можно крепить основание розетки. В зависимости от вида используемого основания и структуры поверхности, на которую монтируется розетка, используется соответственный вид крепежа.

Крепеж может производиться несколькими способами. Наиболее распространенный тип крепежа – с  использованием дюбелей. Он применяется для поверхностей, как из дерева, так и из бетона.

Подключение бытовой розетки к скрытой электропроводке

7. Вырез вводного отверстия в заглушке розетки.

Розетка оснащена удобной заглушкой, на которой выделено несколько приемлемых вариантов диаметров отверстия для ввода кабеля. Диаметры равны стандартным размерам защитных гофрированных труб для электрической проводки. После того, как закреплено основание, необходимо аккуратно вырезать вводное отверстие в заглушке электророзетки.

Вырезать без особого труда нужное по диаметру отверстие в заглушке можно, используя обычный  канцелярский нож. Далее необходимо будет ввести гофру с проводом внутрь электрической точки.

8. Располагаем гофру с питающим кабелем в розетку.

9. Ввод кабеля в розетку выполнен, можно переходить к подключению электророзетки. Для этого необходимо снять изоляцию с провода и аккуратно зачистить концы жил длиной не менее 10 мм

10. Подключение проводов к механизму.

Подключение механизма электророзетки осуществляется путем помещения жил питающего кабеля в соответствующие по цвету клеммы.

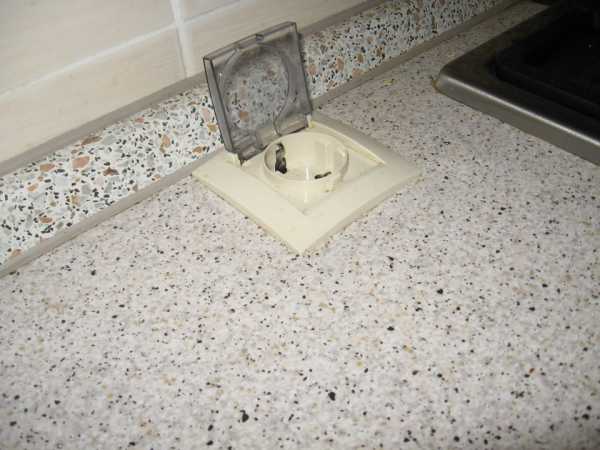

Розетка с защитной крышкой, вмонтированная в рабочую поверхность

Подключаем фазный (белого цвета) и нулевой (светло-голубого цвета) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

В некоторых моделях накладных розеток достаточно просто подставить провод под зажим или накинуть на болт дугу из очищенного провода. В случае, если крепление проводов осуществляется болтиками, то правильно и надежно нужно будет  из очищенной части провода согнуть круглогубцами колечко диаметром немного больше, чем диаметр болта. Затем колечко накидывается на крепеж и фиксируется.

Последовательное подключение трёх розеток на одну электролинию

В деревянных строениях обязательно требуется подключение трех жил: нуля, фазы и заземления, которые имеют изоляцию различных цветов.

Важно! При последовательном подключении двух и более розеток на одну линии, необходимо помнить, что при выходе из строя одного из элементов, все последующие звенья цепи, так же не будут работать.

В электропроводке современных строений подключить заземляющий провод совсем не составляет сложности. Его можно самостоятельно определить по желто-зеленому цвету. В домах старой постройки для заземления розетки может понадобится помощь квалифицированного специалиста.

11. После подключения электрического кабеля к механизму накладной розетки, механизм устанавливается в посадочное место в корпусе электророзетки.

12. Установка лицевой панели розетки на место. Панель надежно закрепляется с помощью болтов.

Весь процесс монтажа электрической накладной розетки завершен, поэтому можно включить электропитание на линии и проверить функциональность новой розетки.

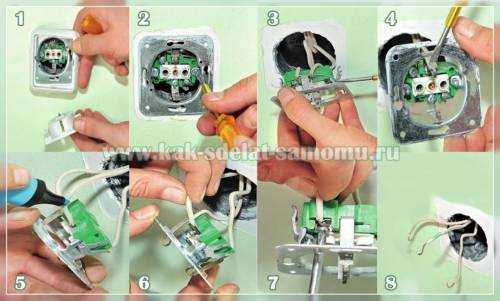

Поэтапное подключение розетки к электросети

Своими руками подключить наружную розетку в кухне  не составляет особого труда.

При проведении монтажа накладной розетки в кухне обязательно необходимо помнить о важной особенности: запрещено монтировать розетку в непосредственной близости к отопительным и нагревательным приборам, в том числе и к плите, а так же в тех местах кухни, где в розетку может проникнуть вода.

Розетки накладные для кухни в случае необходимости можно легко демонтировать. Отверстий после демонтажа, помимо тех, что проделываются саморезами, на плоскости не остается, поэтому думать о том, чем их закрывать, нет необходимости.

elektrik-a.su

Как смонтировать освещение и розетки на фартуке кухни?

Светильники и розетки на фартук кухни

Освещение и электророзетки на кухне вещь достаточно важная. Особенно это касается так называемой рабочей зоны кухни, где и то и другое просто жизненно необходимо. Но как все спланировать и смонтировать так, чтоб было не только функционально и безопасно, но и красиво. Об этом то мы и поговорим в нашей статье.

Освещение рабочей зоны кухни

Начнем, пожалуй, с освещения, как одного из важнейших элементов. Дополнительное освещение для рабочей зоны кухни требуют даже многие нормативные документы. Поэтому наш рассказ начнем именно с этих требований.

Согласно п.2.12 ВСН 59 – 88 освещение рабочей зоны кухни должно быть не менее 200лк. Эта же норма касается освещения умывальника. Для сравнения общее освещение в кухне должно быть только 100лк.

Исходя из этой нормы для рабочей зоны кухни необходимо делать так называемое местное освещение. Вариантов его реализации на данный момент достаточно много, и вы наверняка найдете что-то подходящее под ваш дизайн.

Итак:

• Начнем с варианта просто установки дополнительных светильников на стене. Это могут быть как люминесцентные лампы, так и обычные светильники для ламп накаливания. Вариант достаточно простой в реализации, но не очень привлекательный с эстетической точки зрения.

Обратите внимание! Согласно п.7.1.46 ПУЭ все светильники с лампами накаливания в кухне установленные над столами должны иметь защитные стекла. Если установлены люминесцентные лампы, то они должны иметь защитные решетки, исключающие выпадение ламп и обеспечивающие их защиту от механических повреждений.

Угловые светильники для подсветки

• Более интересным вариантом может стать установка своими руками угловых светильников. Обычно это люминесцентные лампы, которые монтируются одной стороной к стене, а второй стороной к дну верхних ящиков мебели. Такой вариант позволяет скрыть сам светильник.
• Еще более интересным вариантом может быть использование точечных светильников, встроенных в верхние ящики мебели. Обычно для этого используются светильники напряжением в 12В.

В связи с этим вам потребуется установка дополнительного трансформатора 220/12В. Обычно его монтируют за пределами мебели, а к светильникам тянут провод напряжением уже 12В. Для прокладки такого провода по деревянным поверхности мебели следует использовать металлическую гофру.

Подсветка фартука на кухне

• Но самым интересным вариантом является использование подсветки от фартука. Данный вариант можно реализовать при использовании в качестве фартука специального стекла или оргстекла. Данный вариант практически идеален как в плане эффективности, так и внешнего вида, но его цена является главным ограничивающим фактором его распространения.

Розетки в рабочей зоне кухни

Не менее важны для рабочей зоны и розетки. К ним будут подключаться разнообразные временные электроприемники такие как кухонный комбайн, электромясорубка (см. Мясорубка электрическая российского производства: какую выбрать), соковыжималка, тостер, миксер и многое другое. Поэтому розеток в рабочей зоне должно быть много. Обычно устанавливают не менее трех, а иногда это количество доходит и до пяти.



Розетки на фартуке

Самым простым вариантом обеспечения рабочей зоны кухни электроэнергией является установка обычных розеток на фартуке (см. Как расположить розетки на кухне правильно и удобно). Но, как и в любом другом деле здесь есть свои нюансы.

Розетки на фартук кухни

Итак:

• Одним из таковых является высота розетки на кухонном фартуке. Четких регламентаций от нормативных актов в этом вопросе нет. Как говорит ПУЭ, главное, чтоб было удобно пользоваться. Поэтому давайте подумаем вместе.

1. Если розетки расположить непосредственно над столешницей, то пользоваться будет не очень удобно. Кроме того, в розетки часто будет попадать мусор со стола, что может привести к негативным последствия. Поэтому обычно розетку устанавливают на высоте не менее 10 см от столешницы.
2. Но здесь есть еще один вариант. Если разместить розетки под самым верхним краем фартука, то можно визуально их хотя бы частично скрыть. При этом пользоваться ими все так же удобно.

• Еще одним вопросом который достаточно часто возникает это место расположения розеток на фартуке относительно центра рабочей зоны. Если у вас с одной стороны рабочей зоны печка, а над другой умывальник, то ответ очевиден. Розетки размещаем по центру рабочей зоны.

1. Если же хотя бы с одной из сторон вашу рабочую зону ограничивает шкаф, то это в корне меняет дело. Кухонный комбайн и розетка великолепно станут в этом углу, освободив тем самым основное рабочее место. Если же требуется разместить другие электроприборы, то длины их проводов обычно хватает для перемещения по всей поверхности рабочей зоны.
2. Что же касается технического аспекта подключения таких розеток на фартуке, то он нечем не отличается от подключения розеток в любой из жилых комнат.

Угловые розетки

Но обычно все хотят знать, как спрятать розетки на кухне? Неплохим вариантом являются угловые розетки, которые сейчас достаточно широко представлены на рынке.

Угловые розетки на фартук кухни

Итак:

• Благодаря тому, что угловые розетки крепятся одновременно к стене и столешнице или днищу верхних шкафов они относительно малозаметны. И это их основное достоинство.
• Отдельным вопросом является место установки угловых розеток. Обычно их монтируют на уровне столешницы, но дабы избежать попадание влаги и грязи лучше выбрать вариант верхнего крепления. Ведь грязь попадает даже через крышки розеток, что может привести к коротким замыканиям.
• Интересным вариантом является крепление угловой розетки к боковине шкафа, ограничивающего рабочую зону. Но данный вариант выставляет розетки на показ.
• С технической точки зрения подключение угловых розеток можно выполнить двумя способами – путем прокладки скрытой проводки по стене, либо монтажом открытой проводки по мебели.
• Наша инструкция советует выбирать первый вариант. Ведь в таком случае вы не только прячете инженерные сети, но и не несете дополнительных расходов, связанных с необходимостью защиты провода от механических повреждений. А при прокладке провода по сгораемым поверхностям вам следует использовать металлические трубы или гофру.

Розетки, встроенные в мебель

Следующим возможным вариантом как на кухне спрятать розетки является применение электроустановочных устройств, встроенных в мебель. Этот вариант применяется не так часто и имеет целый ряд ограничений, которыми часто пренебрегают.

Розетки, встроенные в мебель

• Обычно розетки встраивают в столешницу. Но данный вариант имеет массу минусов. Кроме грязи в них может попадать вода, даже в розетки, закрытые специальными крышками. Поэтому такие розетки следует располагать как можно дальше от мойки.
• Кроме минусов эксплуатации есть еще и минусы монтажа. Все они связаны с нормами ПУЭ, которые ограничивают контакт электроустановочных изделий и проводки с горючими поверхностями. А деревянная мебель относится именно к таковым.
• Для монтажа встроенных в столешницу розеток вам прежде всего потребуются стальные закладные коробки. Они должны полностью исключать возможность возгорания мебели от розетки.
• Проводка к встроенным розеткам так же прокладывается по мебели. Поэтому ее следует заключать в металлическую гофру, которая так же исключит возможность пожара при коротком замыкании.

Обратите внимание! Провод для подключения встроенных и любых других розеток должен выбираться в соответствии с суммарной нагрузкой всех розеток. Выбор сечения должен осуществляться по табл.1.3.4 ПУЭ.

• В то же время на кухне возможно подтопление или образование влаги. Поэтому гофру и закладную коробку следует оборудовать таким образом, дабы исключить скопление влаги. Причем нормы ПУЭ требуют исключить возможность скопления даже конденсата.

Потайные розетки для кухни

Розетки для кухни потайные являются одним из последних новшеств и по сути являются современным решением встраивания розеток в мебель. Они приобретают все большую популярность, но и они не являются решением всех проблем.

На фото представлены потайные розетки, встроенные в мебель

• Потайные розетки для кухни являются своеобразной интерпретацией встроенных розеток. Только здесь используется специальный механизм, который выдвигает розетки над уровнем столешнице. В закрытом же варианте розетки закрыты специальной крышкой и расположены вертикально, что значительно снижает вероятность попадания в них влаги.
• Главным недостатком таких розеток является их номинальные параметры. На данный момент большинство представленных моделей имеет номинальный ток розеток в 6А. Поэтому для подключения таких приборов как электромясорубка, электрочайник и других устройств мощностью более 1,5кВт они не годятся.
• При покупке люди часто не обращают внимание на данный параметр, а следствием этого становится быстрый выход из строя таких розеток. Поэтому если вы уж решили приобрести потайные розетки поищите модели, в которых есть хотя бы одна розетка на номинальный ток в 10А. Хотя обычно номинальный ток всех розеток одинаков.
• Так же при выборе потайной розетки для кухни следует обращать внимание на модели с корпусом из стали. Почему мы уже рассказали выше. А при монтаже проводки следует использовать металлическую гофру.

Потайная розетка для кухни

• Если же вы правильно выберете и смонтируете потайные розетки, то это будет достаточно интересный вариант для любой кухни. Ведь он не портит интерьер и достаточно функционален.

Вывод

Как видите на данный момент существует большое количество светильников и розеток для освещения рабочей зоны кухни. Каждый из приведенных вариантов имеет свои достоинства и недостатки и выбирать как всегда вам.

Мы же можем помочь только советом в погоне за красотой не забывать о технических параметрах и правилах монтажа. Сделать же правильную сеть освещения в кухне вам поможет видео на страницах нашего сайта.

elektrik-a.su

Установка розеток на кухне на фартуке

Современные кухни предусматривают наличие достаточно большого количества бытовых электроприборов: холодильника, вытяжки, посудомойки, микроволновки, кухонного комбайна, электрочайника и т. д. Все это увеличивает требования, которые предъявляются к проводке. Особое внимание следует уделить расположению, а также такому нюансу, как установка розеток на кухне на фартуке. Подобная работа может быть выполнена самостоятельно, но для этого нужно иметь базовые навыки и знания. Именно об этом мы и поговорим в этой статье.

к содержанию ↑

Что нужно учитывать при расположении розеток на кухне?

Существует несколько стандартных возможных вариантов расположения розеток по периметру помещения, однако, не один из них не будет универсальным. Чтобы использование кухни было максимально удобным, необходимо тщательно продумать места расположения и количество применяемых розеток. Например:

• Над рабочей поверхностью желательно располагать не менее трех розеток в параллельном соединении. На кухонном фартуке в нескольких местах выполняется установка сдвоенных или встроенных элементов.

Важно! Не лишним будет монтаж отдельного выхода под питание вытяжки, плиты или мойки.

• При проведении на кухне ремонтных работ рекомендуется проложить новый медный провод с тремя жилами для обеспечения работы евророзеток. Выбирая сечение провода, следует отталкиваться от максимальной суммарной мощности всех электроприборов (предположим, что вся техника будет одновременно включена).
• Рассчитывая количество розеток, необходимо учесть, что допустимо включение несколько электроприборов небольшой мощности в один источник, однако, нужно предусмотреть и некоторые запасные элементы для подключения дополнительного оборудования.

Важно! Основное скопление розеток будет наблюдаться в месте, где установлена кухонная стенка. При этом понадобятся выводы как на кухонном фартуке, так и на нижней части стены.

к содержанию ↑

Правила расположения розеток на кухне

При разработке плана расположения источников питания следует руководствоваться общепринятыми правилами электробезопасности, из которых особо можно выделить следующее:

• Расположение розетки за кухонной стенкой должно быть на расстоянии 10 см от пола.
• Подключаемый электроприбор должен находиться в радиусе не более 1,5 метров от источника питания (для техники встроенного типа такой радиус может составлять 1 метр).
• Монтаж вывода под вытяжку должен происходить на одном уровне с прибором.
• Розетки на фартуке в кухне должны находиться на расстоянии 1-1,5 метров над полом.
• Над мойкой и плитой установка таких элементов категорически запрещается.

Важно! Спецификация кухни накладывает определенные требования по отношению защиты розеток от брызг воды и жира, копоти, а также температурного воздействия. Для повышения безопасности использования и предотвращения возникновения неприятного запаха, а также перегорания контактов рекомендуется устанавливать источники питания со специальными пластиковыми крышками. Также не будет лишним и монтаж специальных элементов для защиты от влаги.

к содержанию ↑

Подготовка к монтажу

После составления схемы расположения источников питания можно переходить к правильной установке розеток для кухонной стенки. Для этого с помощью карандаша отметьте месторасположение выводов.

При монтаже розеток на кухонном фартуке многое будет зависеть от материала самого фартука. К примеру:

• При обустройстве керамического покрытия из плитки или фартука из фанеры достаточно будет осторожно просверлить отверстия под монтаж в поверхности и далее действовать по стандартному алгоритму.
• Значительно сложнее происходит работа со стеклянным покрытием. При обустройстве этого варианта необходимо заранее выполнить все замеры и тщательные расчеты, разметку на поверхности и передать полученные данные изготовителям фартука. Только так производитель сможет заранее реализовать необходимые отверстия под розетки.

Нередко для монтажа оборудования выводов питания на фартуке создается деревянный уступ. При этом стоит помнить, что нормы обеспечения безопасности не предусматривают установку скрытых розеток на кухонных поверхностях. Соединения розеток хорошенько скручиваются между собой, зачищаются, а затем фиксируются и тщательно изолируются, чтобы предотвратить перегрев при эксплуатации. Провода нуля и фазы разводят в разные стороны.

к содержанию ↑

Как сделать розетку на фартуке кухни?

Чтобы вывести розетки на кухонный фартук, можно воспользоваться следующим алгоритмом действий:

• При выполнении алгоритма подключения стоит обратить внимание на то, что до монтажа самого фартука должны быть вырезаны отверстия в стене, в которые производится монтаж подрозетника и формируется проводка.
• Установка облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняют его производитель. В случае использования других материалов эти отверстия могут быть выполнены самостоятельно.

Важно! Следует подобрать расположение источников таким образом, чтобы не нарушался рисунок поверхности.

• Далее выполняется установка и подключение питания в подрозетнике.

Что потребуется?

В процессе монтажа, вам потребуются следующие инструменты и материалы:

• Перфоратор для обустройства подрозетника.
• Изолированный электрический кабель проводки.
• Канавочное долото и коронки для укладки проводки.
• Саморезы.
• Коробки подрозетника.
• Розетки с защитными крышками или специальными приспособлениями.

Пошаговая последовательность действий для подключения

Чтобы правильно установить розетки на кухне на фартуке, необходимо согласовать их места расположения с расположением элементов водопроводной, газовой и вентиляционной систем, чтобы избежать нарушений в их работе. Далее:

1. Полностью обесточьте помещение.
2. По разметке выполните обустройство отверстий и углублений для коробок розеток и прокладку к ним с помощью долота и перфоратора.
3. Установите розеточные коробки.
4. Уложите в штробы провода проводки. С помощью оболочки провода и саморезов зафиксируйте кабель в штробе.
5. Выполните подключение розетки к проводке. При этом найдите одинаковые по цвету провода и подключите их с одной стороны к розетке, а с другой — с помощью соединительных экспресс-клемм к коробке распределения питания.
6. Заполните штробы раствором, а поверхность выровняйте шпатлевкой.
7. Выполните проверку соединений.
8. Прикрутите розетку.
9. Включите питание помещения.

к содержанию ↑

Дополнительные рекомендации по монтажу

• При установке розеток на кухне на фартуке допускается высота монтажа 10-30 см над столешницей рабочей поверхности. При этом нежелательно брать минимально возможную высоту, так как поверхность стола часто заставлена посудой, продуктами и мелкой бытовой техникой, что делает доступ к розеткам проблематичным.

Важно! На самом фартуке желательно минимизировать количество выводов — лучше увеличить их количество по краям рабочей поверхности. При расположении источников питания возле плиты и мойки отдельное внимание нужно обратить на требования по обеспечению безопасности.

• Кухонные розетки можно условно разделить на три линейки. Первая и верхняя линейка нужна для подключения светильников и вытяжки. Нижняя линейка предназначается для подключения более крупных бытовых приборов  (водонагреватель, плита, холодильник). Эта линия питания может быть скрыта за поверхностью кухонной стенки ниже столешницы. При этом средняя линейка нужна для подключения множества электроприборов, которые могут быть включенными постоянно, к примеру, электрочайник или микроволновая печь, либо временно, например, кофемолка, миксер, тостер.

к содержанию ↑

Видеоматериал

Современные кухни перегружены разной бытовой техникой, которая нуждается в электропитании. При проведении ремонта стоит хорошо просчитать, какое количество розеток нужно сделать по периметру комнаты, а сколько вывести непосредственно на фартук кухни. Внимательно изучив информацию нашей статьи, вам будет значительно проще правильно установить розетки для кухонной стенки.

Поделиться в соц. сетях:

serviceyard.net

Розетки на кухне правильное расположение

Привет! Очень рад видеть Вас на bokovina.ru ! Позвольте задать Вам личный вопрос:« Вы согласны с тем, что правильное расположение розеток на кухне имеет большое значение для удобного приготовления пищи ?» Если да, тогда узнай как это сделать.



Розетки над шкафами

На верхних шкафах вытяжка и  подсветка. Монтажная высота из стандартных размеров цоколя 100-150 мм, нижних тумб,  столешница 750-760 мм, фартук 550-600 мм  и верхних шкафов 720-900 мм. Две розетки на высоте не меньше 2410 мм.





Розетки на фартуке кухни

На рабочей поверхности:  чайник, микроволновка  и другие маломощные приборы. Удобное положение розеток на фартукерасстояние между столешницей и верхними модулями гарнитура в нижней его части. А точнее: цоколь 100-150 мм + тумбы и стол 750-760 мм + низ фартука 150-250 мм. Четыре розетки на высоте 1060-1160 мм.





В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Розетки внизу

В нижней части гарнитура используем энергоёмкую бытовую технику. Рекомендую выделить отдельную линию на высоте цоколя, не выше 150 мм. Количество розеток зависит от количества аппаратов. Уточняем высоту цоколя кухни и устанавливаем минимум 5  розеток.





Ошибки при размещении розеток

1. Установка розетки для вытяжки в месте её расположения. Учитываем в какую сторону идёт гофра.
2. При установке розеток на фартуке не учитывается размер плинтуса на столешнице.
3. Если используем пластиковые стеновые  панели, коробку розеток следует крепить после установки панелей.
4. Обязательно штробим стену на фартуке кухни
5. Не располагаем  розетку в месте размещения духового шкафа. Иначе шкаф не поместится в нишу.
6. Планируем розетки подальше от мойки.
7. Располагаем розетки до установки кухни, но учитываем планировку и схему гарнитура.
8. Используем адекватную проводку, с допустимым сечением.



Выдвижные розетки в столешнице

Смотрятся они очень эффектно, если Вы хотите удивить соседку. Но на мой взгляд они больше красивы, чем удобны. Я считаю гораздо удобней пользоваться розеткой на фартуке. Для тех кто считает иначе расскажу о том как их разместить и установить.





Скрытые розетки следует располагать над тумбами с выдвижными ящиками. Для этого заранее уменьшаем длину ящика на размер розетки. Тогда корпус розетки будет спрятан за ящиком. Тогда как в распашной тумбе он будет уродливо торчать.



Для установки потребуется коронковое сверло 60 мм в диаметре, дрель и крепкие руки. Просверлив отверстие, силиконим открытые края и затягиваем прижимную гайку. Не забудьте повернуть розетку в удобное для хозяйки положение.



Итог

Будьте очень внимательны при размещении розеток на кухне. Учитывайте все детали и мелкие нюансы. Ошибка, в этом случае, может дорого стоить. При малейших сомнениях обращайтесь с вопросом к экспертам. Я уверен, если Вы внимательно читали мой пост, ошибок у Вас не будет!







Если у Вас возникнет необходимость в новой мебели для дома или офиса, обращайтесь. Мы обязательно обсудим все условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я изготовлю для Вас неповторимую мебель, в назначенные сроки.





Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!





---



С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.



Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях







bokovina.ru

Розетки на фартуке кухни — подключаем электроприборы.

Современные кухни в разы превосходят кухни наших родителей по наличию электрооборудования. Это ведет к увеличению количества розеток в помещении, а если на одной из стен выполнен фартук, то монтируем розетки на фартуке кухни в одном или нескольких местах в зависимости от размеров его и расстановки электроприборов. Считаю это целесообразным, так как сам ушел от таких привычных удлинителей и тройников, используемых ранее.

Коль затеяли ремонт, то похороните ранее проложенный алюминиевый двужильный кабель и проложите медный трехжильный, предусмотренный для розеток евростандарта. Вам необходимо рассчитать мощность всех электроприборов, чтобы выбрать кабель нужного сечения.

При расчете предполагаем ситуацию, что будет включено всё, что работает от электричества. Из этих соображений и приобретаем кабель, но лучше проконсультироваться со специалистом, чтобы в дальнейшем, у вас не «вырубало свет». Розетки на фартуке кухни установить более проблематично, чем на стене, поэтому хочу более детально остановиться на этом вопросе.

Установка розеток на фартуке кухни

Предварительно выполняем разметку будущих мест розеток. Производим разводку кабеля с подводкой к каждой точке расположения розетки.

До начала облицовки, высверливаем перфоратором или круглой коронкой, предназначенной для выполнения отверстий, место для подрозетника. Устанавливаем его. Фартук может быть из разных материалов, более подробно можно об этом посмотреть здесь.

Далее выполняем облицовку фартука, выбранным материалом. В месте расположения розетки на материале, из которого он выполнен, необходимо вырезать отверстие там, где установили подрозетник. Желательно, чтобы розетка не попала на декор или рисунок, чтобы не пострадал общий дизайн. Учтите этот момент при разметке. После завершения работ можно приступить ко второму этапу – подключению и установке розеток.



Высота розетки на фартуке колеблется от 100 мм до 300мм от уровня столешницы. Но слишком низко ее располагать считаю нецелесообразно, так как на рабочем столе может находиться посуда, продукты питания, кастрюли и подступиться к розетке будет проблематично – надо все отодвигать. Советую на фартуке смонтировать минимальное количество розеток, а все остальные разнести выше и ниже уровня столешницы.

Возле мойки и плиты или варочной поверхности розетки размещать с соблюдением правил установки, согласно рекомендациям в инструкции по установке этих электроприборов.

У меня самого получилось три линии розеток на стене, где расположен фартук из керамической плитки.

Верхняя – сюда подключаются вытяжка и подсветка на крыше кухонного гарнитура.

Нижняя линия розеток – для подключения водяного фильтра фирмы «Zepter», маленького бойлера, расположенных под мойкой, газовой плиты и холодильника.

Средняя линия – это розетки на фартуке. У меня их две двойных – одна на центральной, а вторая на угловой стене. К угловой розетке подключена микроволновая печь, а одна розетка свободна – подключаю тостер при необходимости.

На центральной стене две розетки свободны. Жена включает блендер, кофемолку, самовар и прочие мелкие бытовые электроприборы, но это разово. Электрочайник постоянно стоит на барной стойке между лоджией и кухней, после их соединения. Очень удобно. После ремонта не чувствуем нехватку розеток. Рекомендую вам отнестись ответственно к расположению розеток и продумать места их размещения на фартуке кухни.



remont-stroitelstvo77.ru
