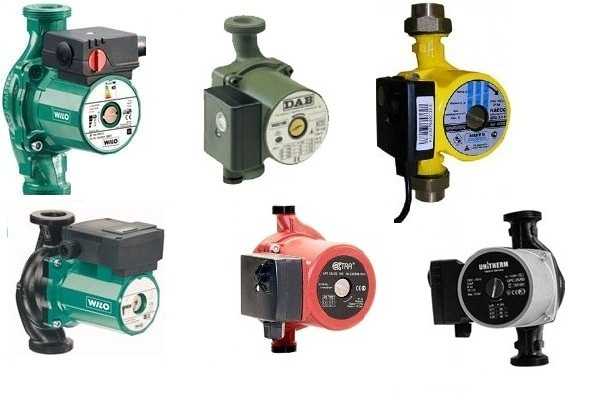

Циркуляционный насос для отопления частного дома

Циркуляционный насос для отопления – это сравнительно небольшое изделие, основной задачей которого является перегонка энергоносителя по закрытой нагревательной системе. Современные газовые котлы продаются уже со встроенным прибором, но если используются альтернативные источники обогрева или отопительные приборы старого типа, то насос просто жизненно необходим.

Горячая вода может самостоятельно заменять холодную, подчиняясь законам физики, но это длительный процесс, влекущий за собой снижение коэффициента полезного действия, а следствие этому дополнительный расход дорогого нынче газа или других источников тепла.

Конструкция насосов

Существует 2 основных типа – мокрый, сухой. Принцип работы простой – создать области с разным давлением на входе и выходе, тем самым обеспечивая циркуляцию воды по системе. Но конструкция значительно отличается.

Сухой тип

сухой

Характеризуется надежной электрической изоляцией, большой производительностью, высоким КПД. Из чего же он состоит:

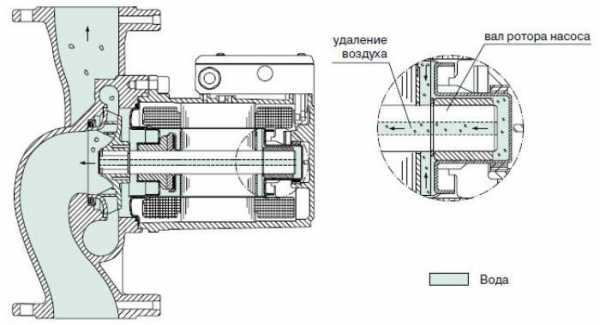

1. Электродвигатель. Обычно это массивная конструкция, которая одета в кожух со спрятанным под ним вентилятором охлаждения.
2. Вал ротора, одетый на шарикоподшипник. При этом внутренняя часть двигателя дополнительно защищается уплотнителем.
3. Опорный фланец. Основная рабочая часть крепится к нему болтами с использованием резиновой прокладки, обеспечивающей дополнительную изоляцию.
4. Рабочее колесо в насосной части. Направляет поступающую жидкость к краям улитки, чем создается необходимый напор.
5. Воздушный клапан обеспечивающий выход накопившегося воздуха.

Конструкция позволяет создать насос большого размера, огромной мощности. Для этого собственно они создавались.

Мокрый тип

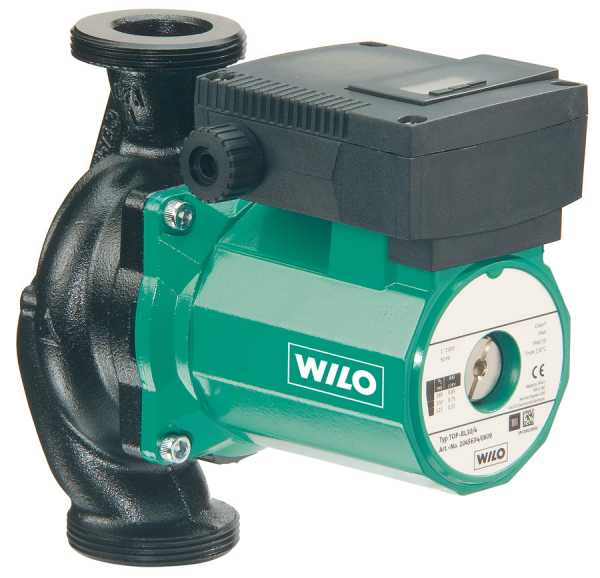

мокрый

1. Статор заключается в герметический стакан из метала.
2. Ротор без щеток вращается в жидкости (непосредственно самом энергоносителе).
3. Вал ротора опирается на втулки (подшипниковые).
4. Улитка с крутящимся рабочим колесом, которое создает центробежную силу, обеспечивая разное давление на входе и выходе.

Никакой системы охлаждения не требуется, но КПД падает, ведь приходится преодолевать сопротивление жидкости при вращении рабочих частей. Однако миниатюрность, простота ремонта хорошо подходит для бытовых потребителей.

Технические характеристики

Какие же данные обязательно должны быть указаны для изделия:

1. Напор H. (метров водного столба). Это разница между показателями давления на входе и выходе. Указывает высоту, на которую способна гнаться жидкость.
2. Подача Q. Измеряется кубическими метрами жидкости за час работы. Это фактический объем воды, который может быть перекачан за единицу времени.

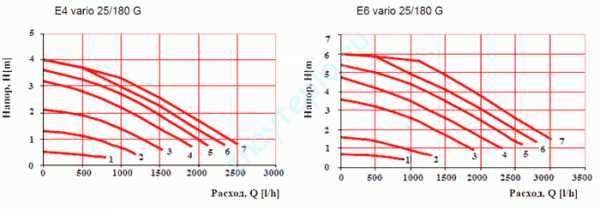

3. Напорно-расходная характеристика. Это некий график, который показывает зависимость подачи и напора.
4. Гидравлическая характеристика. Также график, который показывает динамику потери напора от количества поступающей жидкости. Практически всегда получается закономерность – чтобы увеличить подачу в 2 раза, напор увеличивается в 4.
5. Кавитационный запас. Указывает минимальное давление на входе, при котором гарантируется отсутствие процессов, приводящих к гидроудару, а, следовательно, необратимому механическому воздействию на детали насоса.
6. Полезная мощность. Количество ватт, которое будет потрачено на полезную работу с жидкостью.
7. Фактическая мощность. Приведена без учета потерь, частенько продавцы пытаются выдать это значение за полезное.
8. Номинальный диаметр. Внутренний диаметр патрубков. Должно совпадать с диаметром труб домашнего контура.
9. КПД.
10. Номинальное давление. Наивысший показатель барр, при котором производитель еще гарантирует нормальную эксплуатацию. Указано для 20 градусов.
11. Класс энергоэффективности. Покажет уровень расхода электричества при работе. Сейчас все бытовые приборы имеют такой показатель, так что чем ближе к А, тем лучше.

Типы насосов, их преимущества и недостатки

Определяется 2 основных типа – мокрый и сухой. Техническое устройства приборов рассматривалось выше. В чем же их различие для потребителя?

Сухой тип

Преимущества:

1. Высокий КПД (до 80%).
2. Большая мощность, а следовательно производительность. Это их главное преимущество.

Недостатки:

1. Шум при работе. В жилых помещениях спастись от него крайне трудно.
2. Регулярная замена расходников (прокладки и уплотнители).

Исходя из этого, применяется прибор только там, где производительность критически важна. Всевозможные пункты подачи отопления, огромные площади обогреваемых помещений (цеха и тому подобное).

Мокрый тип

Плюсы:

1. Практически полная бесшумность.
2. Небольшие габариты.
3. Простота монтажа.
4. Длительный срок эксплуатации без профилактики.

Минусы:

1. Небольшой КПД (около 50%). Правда и мощность изделий соизмерима с небольшой лампочкой накаливания. Обычно до 100 Ватт.

Поэтому именно этот тип применяется в домах и квартирах, часто даже этой небольшой мощности для жилых помещений бывает достаточно.

Какой же выбрать?

При выборе необходимо обратить внимание на следующие особенности:

1. Номинальный ток. Сейчас на рынке предлагается 220 Вольт, что удобно. Но можно попасть на акцию и дешево приобрести хороший аппарат на 380, а потом ломать голову, что с ним делать.
2. Максимальная рабочая температура жидкости. Стандарт составляет 110 градусов, что для любого дома достаточно. Но обратить внимание на показатель стоит, чтобы не попасть впросак.
3. Мощность. Это счет за электричество. Обычно прибор берут с запасом, но для небольшой квартиры мощный прибор не нужен совсем, это лишние деньги при покупке и эксплуатации.
4. Производительность. Наверное, главная характеристика. Существует определенный набор формул, который позволяет рассчитать необходимый для своих условий показатель. Но можно не углубляться в математические дебри и воспользоваться онлайн-калькуляторами, которых в интернете представлено множество.
5. Диаметр резьбы и монтажная длина. Если система отопления уже смонтирована и требуется только врезаться в нее, то эти показатели жизненно важны.
6. Класс защиты. Сегодня это в основном IP44. Достаточно, чтобы во внутрь не попадали частицы более 1 миллиметра в диаметре, а капли воды под любым углом не вызвали замыкания. Выше класс купить можно, ниже не рекомендуется.
7. Переключение режимов работы. Удобный вариант, который позволит регулировать производительность, соответственно потребление тока с теплоносителем.
8. Водяной столб.
   Если имеется 2 этажа или больше, подвал, то стоит обратить внимание на параметр. В иных случаях прогнать воду от пола до потолка способен любой насос.

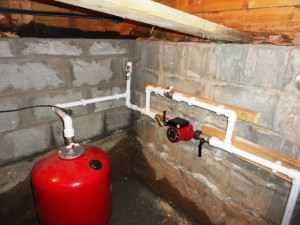

Установка оборудования и правила эксплуатации

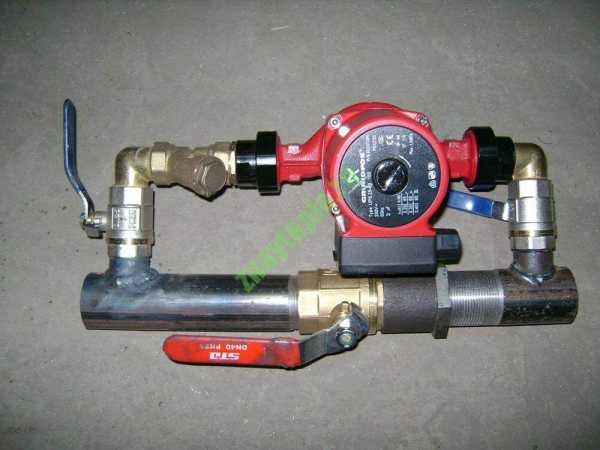

схема монтажа

Для начала необходимо ознакомиться с инструкцией, которая ответит на многие возникающие вопросы, а после этого приступить к работе.

Основные этапы:

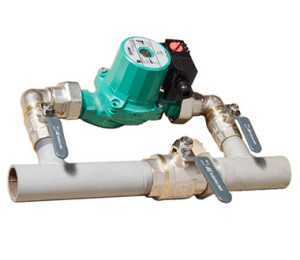

1. Монтаж обхода (байпас), куда будет монтироваться насос. В случае отключения электричества или поломки можно позволить горячей воде циркулировать по основным трубам естественным образом. Это не так эффективно, но замерзнуть не даст.
2. Прибор устанавливается так, чтобы вал был направлен строго горизонтально. В ином случае можно снизить производительность на 30%, а то и вообще вызвать неисправность. Клеммная коробка должна смотреть вверх, это непринципиально, но удобно.
3. Перед насосом и за ним монтируются краны, обвод должен иметь фильтр, клапан для стравливания воздуха (ручной или автоматический без разницы).
4. Непосредственно изделие крепится на резьбы труб с помощью американок (вид специальных гаек).
5. Места монтажа обрабатываются герметиком.

Выбор места:

1. К прибору необходим свободный доступ для обслуживания или ремонта (замены).
2. Установка рекомендуется на обратном контуре непосредственно перед котлом. Причин тому несколько: со временем в верхней части котла собирается воздух, если насос установить на подаче, то этот воздух закачается в систему и жидкость в отопительном приспособлении закипит, что часто приводит к необратимым последствиям (поломки, механическое разрушение корпуса).
3. Температура воды обратки ниже
   , что благоприятно скажется на долговечности насоса.
4. Жидкость вталкивается в отопительный прибор, не давая собираться воздуху.

Правила эксплуатации

Обслуживания такой вид оборудования практически не требует, но есть несколько простых правил, выполнение которых приведет к долгой и бесперебойной работе насоса:

1. Перед каждым запуском изделия стравливайте воздух.
2. Подключите насос к ИБП линейного типа. Обычный источник для компьютера не подходит. У него импульсный тип исходящего тока, а нужна правильная синусоида.
3. Перед началом отопительного сезона счищайте с рабочего колеса накопившиеся соли. Это можно легко сделать самостоятельно или при помощи работников сервиса.

Блиц-советы

1. Если длина труб системы превышает 80 метров, нужен второй насос.
2. Очень важно правильно рассчитать производительность, иначе получить необходимую температуру воздуха будет трудно, даже при достаточной мощности котла.
3. Все необходимые параметры указаны в маркировке. Либо расшифруйте сами, либо попросите консультанта подобрать прибор по запросу. Внешний вид тут не главное.
4. Порядок монтажа важен – фильтр, воздушный клапан, насос и никак иначе.
5. Нормально работающий прибор не должен быть горячим, он даже не выделяет тепло.
6. Чаще всего детали изделия металлические, но керамические составляющие более долговечны и бесшумны.
