Самодельные приспособления и станки для домашней мастерской

Обычно у каждого толкового владельца имеется личная мастерская. В ней содержатся необходимые инструменты и оборудование. Какие-то инструменты легко приобрести в магазине, а какие-то соорудить своими руками. Инструменты, необходимые для всех случаев жизни, человек не в силах предугадать и закупить заблаговременно. Поэтому стоит разобраться, как сделать самодельные станки и приспособления для домашней мастерской.

Суть самодельных изделий

Самодельные станки и инструменты бывают разных видов, многие из них довольно легко соорудить своими руками.

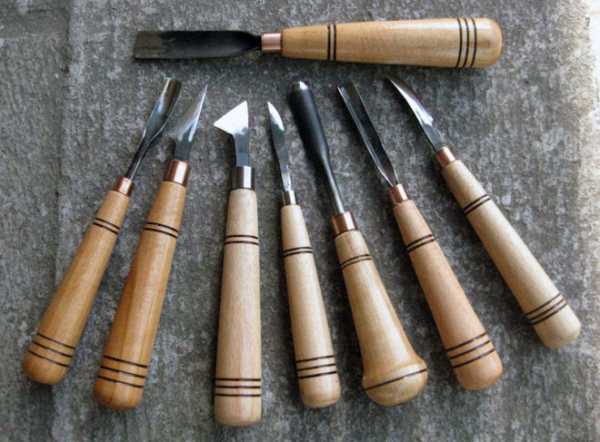

Самодельные резцы

Есть люди, которые даже могут соорудить прибор, имеющий множество назначений. Если рассматривать универсальное устройство, то его под силу соорудить из обыкновенной дрели. Его работа заменяет следующие агрегаты:

Для изготовления таких приспособлений требуется использовать дрель и установить ее на станину. В виде станины отлично подойдет доска с толщиной от 20 до 25 мм. Дрель устанавливается на часть корпуса, предназначенного для прикрепления дополнительной рукояти.

Область установки будет зависеть от размеров циркулярного диска, камня для заточки, круга для шлифовки и фрезы. Для установки дрели потребуется сильно зафиксированная резьбовая шпилька и гайка. Для более сильной фиксации необходимо воспользоваться штифтом 2 мм и эпоксидным клеем. После этого требуется изготовить движущую подошву и станок готов.

Для изготовления циркулярного станка в домашних условиях потребуется пильный диск, диаметром 15 см.

Станок самодельный циркулярный

Его крепят на патрон дрели и делают щель в станине. Для защиты пильного диска отлично подойдет металлический кожух.

С помощью этой циркулярной пилы есть возможность изготовить отрезной станок. Для этого крепится поворотный кронштейн на фиксированной площади, а также столярное стусло, которое задает угол распила.

Когда это все соединится с дисковой пилой на станине, то образуется отрезной станок. Аналогично собираются токарный и шлифовальный станки.

Циркулярный агрегат

Если человек хочет изготовить лишь циркулярный станок, то лучше всего воспользоваться ручной циркуляркой, приобрести ее специалисты могут в магазине. Самоделки не приспособлены для огромных нагрузок, а периодическая их эксплуатация вполне сгодится для домашних работ.

Схема циркулярного стола

Для его сооружения понадобиться станина и на ней устанавливается ручная циркулярка. Пропил должен быть сделан самый большой, но положение оставить такое же. После этого станину необходимо перевернуть, чтобы циркулярка оказалась снизу, и закрепить на каркасе с ножками. После сооружения направляющей следует начинать эксплуатацию станка.

Для мастерской необходим трубогиб. Этот агрегат отлично помогает справляться с трубами, гнет почти любой металл и полоски. При сооружении парника или теплицы необходимо воспользоваться гнутыми трубами, здесь и потребуется трубогиб.

Этот инструмент имеет несколько видов (от самых простых до похожих на заводские) Аналогичные варианты заводским соорудить очень сложно. Лучше всего воспользоваться обычным, его изготовить под силу с помощью выпиленной доски, с противоположной стороны обязан быть полукруг.

Эта деталь устанавливается к устойчивой площади, а рядом – ограничитель из деревянной детали. Она имеет место для полукруглой заготовки, куда крепится один конец трубы.

Такой аппарат необходимо использовать, прогибая трубы не с середины, а с конца. В противном случае есть риск переломить заготовку, трубогиб выполняют большим и маленьким. Это зависит от радиуса трубы.

Самодельная быстрозажимная струбцина

Признаки оборудования самостоятельного изготовления

У любого агрегата имеются личные потребности и возможности. В мастерской обязательно имеется место, где хранятся верстак и инструменты.

Сооружение верстака довольно серьезный процесс. В таком случае требуется сразу определить необходимое устройство, место его установки и материалы, из чего он будет сооружен. Столешница часто изготавливается из металла или дерева.

К конструкции сразу крепится циркулярный станок или фиксаторы, тиски, электролобзик.

Высота сооружения обязана быть удобной:

  • панели и шкафчики для хранения инструментов очень важны. Они также могут быть изготовлены собственноручно без особых усилий;
  • мастер обязан без надрыва дотягиваться к верней полке без отрыва от основной деятельности;
  • крепежи полочек необходимо подобрать качественные.

Изготовление токарного агрегата по дереву самостоятельно

Для производства токарного станка своими руками для мастерской необходимо обратить внимание на станину.

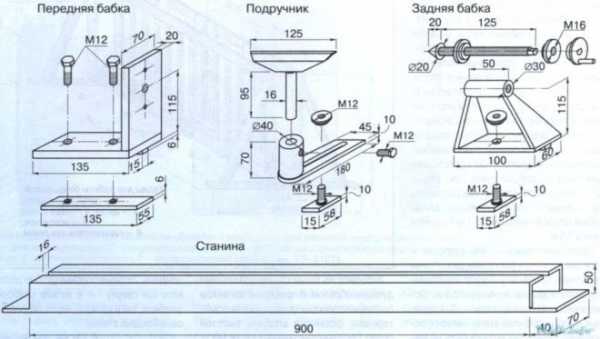

Токарный станок своими руками чертеж

От нее зависит работоспособность остальных деталей и фиксация всей конструкции. Она часто выполняется деревянной или металлической.

Для сооружения самодельных станков понадобятся стандартные чертежи. По ним рекомендуется воспользоваться электрическим мотором для сооружения токарного станка. Он способствует развитию скорости в 1,5 тыс. оборотов в минуту. Если этим станком будут обрабатываться крупные заготовки, то коэффициент мощности следует повысить.

При сооружении токарно-копировального станка по дереву своими руками отлично подойдет старый ручной фрезер. Эту деталь необходимо поместить на площади фанеры, которая имеет толщину 1,2 см.

Перед помещением инструмента в фанере требуется сделать отверстия. Установочные элементы из брусков также будут крепиться в это место. Эту конструкцию изготовить довольно просто.

Самодельные станки для домашней мастерской соорудить несложно. Главное, чтобы было желание, это позволит сэкономить денежные средства. Самодельные станки для дома просто незаменимы. С их помощью легко сделать своими руками любую работу.

Видео: Самодельные станки

promzn.ru

Самодельные инструменты и приспособления: рекомендации

При проведении ремонтных, строительных или слесарных работ нередко появляется необходимость использовать определенные инструменты. Но что делать, если таковых не имеется под рукой, а возможности приобрести их нет? В таком случае можно смастерить самодельные инструменты и приспособления. Обычно они монтируются из доступных всем материалов.

Схема устройства самодельного фрезера.

Некоторые предметы легко видоизменяются, совершенствуются, в итоге получаются изделия лучшего качества. Так, износившиеся и ненужные вещи приобретают новые характеристики с увеличенным эксплуатационным сроком.

Методы трансформации отдельных предметов

Схема станка для заточки дисковых пил и ножей.

  1. Сверло небольшого диаметра легко производится из спицы велосипеда.
  2. Трубы разного калибра, плотно соединенные друг с другом, легко трансформируются в устройства для высверливания боковых пазов. Их стержни приобретают разные показатели сечения. Толщина внешней стальной трубы приравнивается 0,5 мм, внутренние основы производятся из железных пластин.
  3. При изготовлении фрезы используются ножи от электрических бритв. Их фиксируют в патроне дрели таким способом, каким ставят ролики от зажигалки.
  4. Наковальня делается из остатков старых рельсов с помощью автогена. С его помощью устройство приобретает облик утюга.
  5. Ненужный флакон, оставшийся после бензиновых зажигалок, легко видоизменяется в масленку. Старый стержень от шариковой ручки с отрезанной пишущей частью позволяет проделать отверстие в крышке взятой емкости, затем он приклеивается на это место. Такая масленка предназначается для подачи масла небольшими порциями.
  6. Надфили и напильники делаются из баллончиков для заправки сифона. Такие приспособления крепятся в этой емкости, плотно обхватывая горловину.
  7. Пустой тюбик после использования зубной пасты может быть преобразован в удобное приспособление для хранения смазочного вещества. Дно старой емкости расклеивается, промывается и тщательно просушивается. После этого колпачок откручивается и тюбик заполняется содержимым. Затем дно вальцуется, крышка ставится на место. Чтобы обеспечить максимальное удобство, колпачок можно просверлить.
  8. Вышедший из употребления мяч станет удобным сосудом для размешивания любого состава. Такая емкость не нуждается в отмывании: после проведения работ она легко выворачивается, от эластичных стенок отходит раствор.
  9. Старый двигатель от стиральной машинки или пылесоса можно видоизменить привариванием крепления и фиксацией вала, на который ставится шлифовальное приспособление.
  10. Сделать удобный пылесборник можно, взяв его из обычного пылесоса. В него вставляется сетчатый фильтр, позволяющий защищать его от порчи. При использовании в нем магнита мельчайшие частички не окажутся внутри, а будут все на щетке. Таким образом, свалившиеся гайки, шайбы, шурупы не потеряются.
  11. Исправный мотор вышедшего из применения вентилятора или миксера можно использовать для изготовления важного в хозяйстве инструмента. Берется наждачный диск сечением в 4-6 см или круг из древесины, на который надевается обычная наждачная шкурка. Также поверхность можно обтянуть фетром, эта ткань позволит произвести шлифовку небольших по размеру деталей, полировку режущей кромки.
  12. Из непригодной для использования пластиковой бутылки легко делается уровень. В нее наливается вода, крышка туго закрывается. Сделав калибровку на горизонтальной поверхности, при помощи маркера наносят положение водного пузыря.

Самодельный инструмент имеется практически у каждого мастера. Качественно сделанный механизм сказывается на итоге проведенных работ. Так, в металлических изделиях с режущей частью важным признаком становится острота лезвия. Она важна для пилы, топора, стамески. В процессе работ их края быстро теряют прежние показатели, поэтому такие изделия приходится периодически затачивать.

Вернуться к оглавлению

Заточка для пил своими руками: рекомендации

Схема и наименование деталей листогибочного станка в разрезе.

Процесс наточки заметно облегчится, если для этого использовать самодельные приспособления. Они способствуют повышению качества осуществляемых действий. Важной частью такого устройства является зажим, складывающийся из прижимных и опорных планок. Эти элементы должны быть одинаковых размеров.

Для этого нужно взять:

  • обрезки древесины;
  • шурупы, гвозди.

Такие приспособления производятся из древесины любых твердых сортов. В качестве аналога берется многослойная фанера. В подготовленных деталях, недалеко от торцевой части, делаются прорези. Пазы должны быть одинаковыми — 50×9 мм. Опорная рейка при помощи карточных петель объединяется с основанием.

Длина главной части этого инструмента будет больше на 10 см, учитывая, что протяженность выступов с каждой из сторон соответствует 5 см. Устройство при помощи этих элементов фиксируется струбцинами на крышку стола. Чтобы обеспечить механизм наклоном, удобным для затачивания ножей, нужно в точку соединения зажима и основания поставить брусок. Его можно закрепить шурупами или гвоздями.

Одна из близкорасположенных граней бруска состругивается, ей придается нужная величина угла. Чтобы заточить ножовку, нужно уложить ее в пространство между опорой и планками зубцами вверх и зажать болтами. Полотно следует выставить таким образом, чтобы острие пилы на 20 мм выступало над зажимной частью.

Итак, основные работы по изготовлению затачивающего инструмента проведены. Можно немного поработать над улучшением его внешнего вида, после этого он пригоден к использованию.

Вернуться к оглавлению

Самодельное устройство для сгибания листового металла

Для изготовления такого приспособления берутся:

  • металлические уголки 40х40 протяженностью в 1,5 м в количестве 2 шт.;
  • шурупы;
  • струбцины;
  • инструменты: дрель.

В качестве основы подойдет ненужный детский уголок.

В одном из таких устройств просверливают 2 отверстия, которые должны совпадать. Правильность их расположения можно проверить обычным накладыванием друг на друга. Уголки закручиваются болтами и гайками. Затем они закрепляются на столе или верстаке струбцинами в количестве 2 шт. В пространстве между досками щель немного расширяется, чтобы в нее легко мог вместиться металлический лист. Этот инструмент внешне напоминает тиски с удлиненными губками, между которыми зажат лист металла. Произвести загибание заготовки на таком оборудовании нетрудно.

Железная пластина фиксируется на станке, после чего ее можно постепенно отгибать, выравнивая края пластиковой киянкой. Это простейшее оборудование может потребоваться в момент покрытия кровли железными листами, края которых подгибаются для прочного соединения между собой.
