Подключение терморегулятора (термостата) к тену: схема подсоединения

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

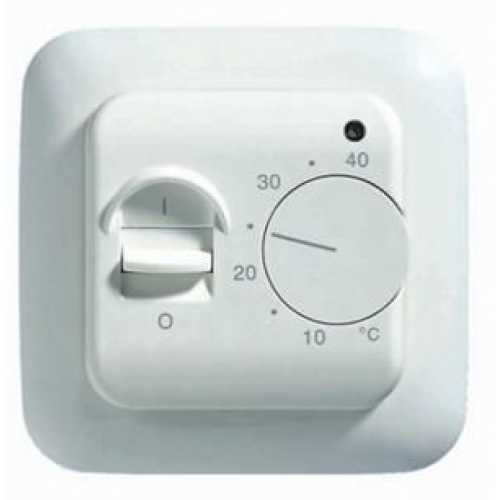

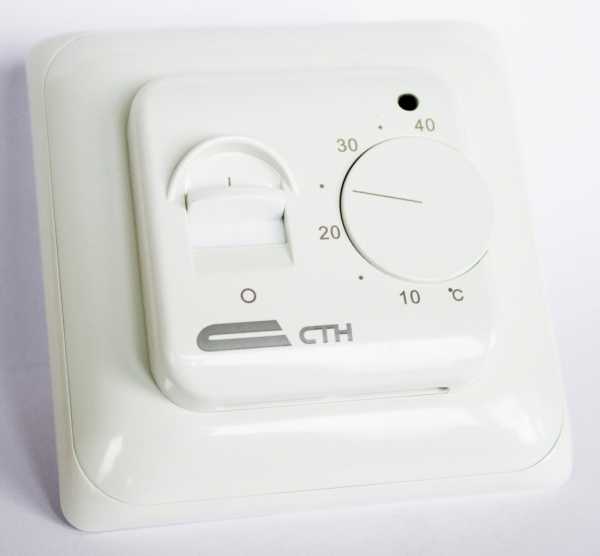

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

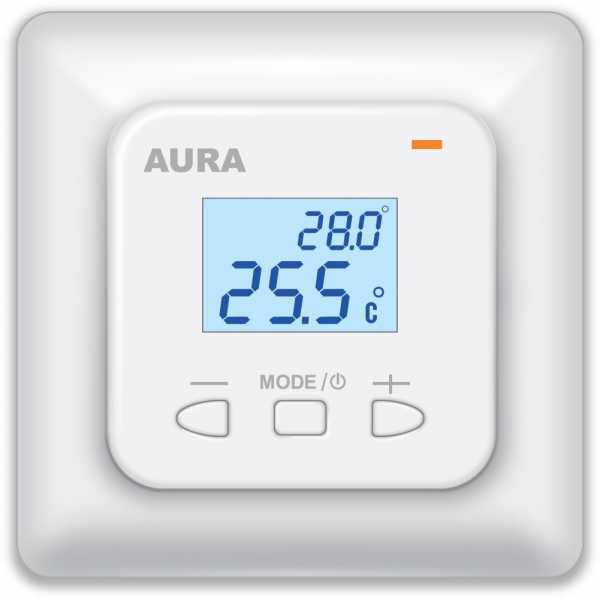

Электронный термостат

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

Оцените статью:

elquanta.ru

Схема подключения механического терморегулятора

Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения. Принцип работы тут простой – пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.

Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.

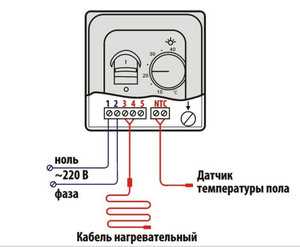

Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка  – отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.



Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:

Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.



Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.



Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.

Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

rozetkaonline.ru

механические и электронные термостаты, схемы подсоединения

Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.

Принцип работы

Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

Основные виды

Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

Рекомендации по подключению

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

  1. Классический.
  2. С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

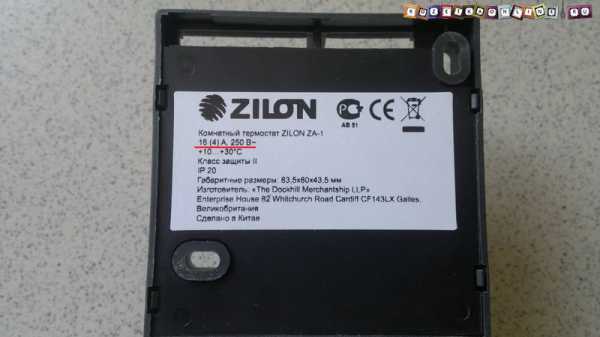

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

  1. Последовательное.
  2. Параллельное.

В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.

С использованием магнитного пускателя

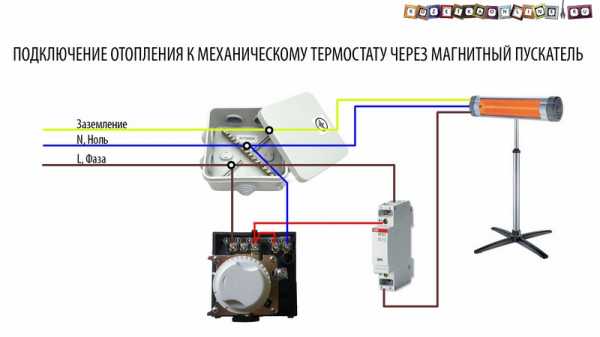

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

kaminguru.com

Как самому подключить терморегулятор к тёплому полу

Преимущества термостата не удастся ощутить, если подключение будет выполнено неправильно. Попробуем разобраться, что необходимо знать, чтобы избежать досадных ошибок. В связи с ежегодным поднятием цен на энергоносители, актуальность приобретают дополнительные источники обогрева. В дело идут конвекторы, всевозможные обогреватели и даже кондиционеры. Но наиболее эффективным способом остаётся подогрев пола. Благодаря нагреванию поверхности под ногами, тепло остаётся не только внизу, но и постепенно поднимается вверх, повышая температуру в помещении. И что интересно, это не очередной рекламный ход вездесущих маркетологов, а элементарные законы физики. В конце статьи Вы можете скачать инструкции по монтажу и эксплуатации терморегулятора на примере конкретной модели.

Что можно узнать из инструкции к терморегуляторам для тёплого пола

Эффективность такого подогрева возрастёт в разы, если к тёплому полу подключить терморегулятор. Это даст возможность не только контролировать температуру воздуха в помещении, но и поддерживать её на определённом уровне. С первого взгляда может показаться, что эту процедуру невозможно выполнить без помощи квалифицированного специалиста. Но, как только вы детально изучите инструкцию к терморегулятору для тёплого пола, которая идёт с ним в комплекте, неуверенность мгновенно исчезнет.

Принцип работы термостата основывается на снятии показаний температурного датчика, и автоматическом прекращении подачи энергии в тот момент, когда температура нагревательных элементов достигнет заданного значения. При этом, сам прибор не отключается, а продолжает функционировать. При снижении температуры ниже определённой отметки, термостат возобновит подачу электричества в систему. Согласитесь, это очень хорошая помощь, которая в итоге позволит существенно сэкономить.

подключение терморегулятора
схема подключения кабельного теплого пола



Термостаты могут быть нескольких видов. Самые простые и надёжные — электронные и механические. Электронные с возможностью программирования являются более сложным вариантом, а их функции, зачастую, так и не используются в полной мере. Определить тип вашей модели позволит инструкция к терморегулятору для тёплого пола.

Читайте также нашу статью о подключении электрического теплого плинтуса.

Как выполнить подключение терморегулятора к тёплому полу

подключение терморегулятора



Вне зависимости от типа, принцип подключения терморегулятора к тёплому полу имеет схожие моменты. В комплекте вы найдёте датчик температуры, клеммы, монтажную коробку и инструкцию к терморегулятору для тёплого пола.

Подключение прибора не составит труда. Очень часто он монтируется прямо в стену, по типу обычного выключателя. Для начала вам необходимо сделать углубление в стене для монтажной коробки. Туда же подводится два провода термодатчика и сети, один из которых будет ноль, а второй — фаза.

схема подключения терморегулятора



Теперь непосредственно подключение

Сбоку на приборе вы можете видеть гнёзда. К ним нужно подвести провода датчика, нагревательного элемента и сети. Для удобства монтажа они имеют разный цвет, означающий определённую маркировку. Коричневый, белый или чёрный цвет обозначает фазу, жёлто-зелёный — это земля, а синий — ноль. Порядок подключения выглядит следующим образом: провода сети подключаются к гнёздам 1 и 2, фаза закрепляется на контакте 1, ноль на контакте 2. На контактах 3 и 4 подключение выполняется с обратной последовательностью: сперва ноль, а затем фаза. Провода, идущие от температурного датчика, подключаются без осуществления полярности к гнёздам 6 и 7.

На этом подключение терморегулятора к тёплому полу готово. Теперь вам нужно проверить его работоспособность. Для этого просто включите питание и систему нагрева, а на приборе установите минимальную температуру. Как только процесс пошёл, положение термостата необходимо перевести на максимальный режим. Если всё исправно, то вы услышите щелчок, который просигнализирует о замыкании цепи нагрева.

схема



В зависимости от вида и модели, схема подключения может иметь некоторые отличия. Как правило, они не существенны. Чтобы обезопасить себя от неудачи, просто внимательно изучите прилагаемую к прибору инструкцию, и, конечно же, следуйте нашим рекомендациям.

Скачать инструкцию по монтажу терморегулятора devireg d-535 можно тут. Также Вы можете скачать руководство по настройке и использованию терморегулятора devireg d-535 в качестве примеров.

papamaster.su

Терморегулятор для теплого пола своими руками: схема, как подключить

Краткое содержание

Обогрев помещений посредством систем теплого пола считается наиболее комфортным для человека. Управляются они с помощью терморегулятора или термостата, контролирующего степень нагрева поверхности пола или воздуха, и по мере необходимости, снижающего ее интенсивность.

Сенсорный программируемый терморегулятор

Установка данного прибора является обязательной, в противном случае система теплого пола будет нагреваться до максимальной температуры, а это угрожает обитателям дома, бетонной стяжке, финишному покрытию пола, да и самому устройству обогрева. А подключить его можно, при наличии определенных знаний, своими руками.

Функции терморегулятора

Работа терморегулятора возможна лишь при установке датчика температуры, измеряющего интенсивность нагрева поверхности пола или воздуха. Сам же терморегулятор призван поддерживать заданные параметры нагрева, своевременно включая и отключая греющие элементы.

Основные функции и панель управления терморегулятора

Таким образом, термостат препятствует не только перегреву системы теплого пола, но и способствует существенной экономии потребления электроэнергии. Ведь включение устройства обогрева осуществляется лишь при снижении температуры. Несмотря на достаточно высокую стоимость контролирующего устройства, в процессе эксплуатации напольного отопления оно сполна себя окупает экономией на оплату электроэнергии.

Терморегулятор теплого пола

Самое главное — следить за исправной работой термодатчика. Ведь именно он подает сигнал терморегулятору о необходимости включения или выключения греющих элементов. А значит, они не будут перегреваться, что значительно увеличит срок службы электрообогрева пола.

Виды терморегуляторов

Разнообразие моделей терморегуляторов позволяет подобрать прибор, соответствующий любым потребностям владельцев квартиры или дома. В целом существует три вида термостатов.

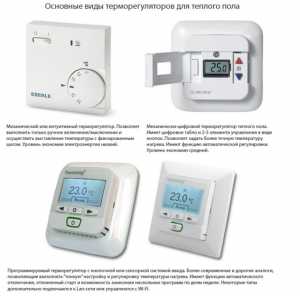

Основные виды терморегуляторов

  • Электромеханический. Данный тип оснащен механическим переключателем, позволяющим вручную устанавливать нужную температуру нагрева. Такие устройства наиболее просты в эксплуатации и отличаются доступной стоимостью.
  • Цифровой. Стоимость таких моделей гораздо выше, а управление ими осуществляется при помощи кнопок. Вся информация о задаваемых параметрах выводится на сенсорный дисплей.
  • Программируемый. Данные модели самые дорогостоящие, так как, по сути, являются целыми системами, позволяющими устанавливать требуемую интенсивность нагрева по часам, дням или даже неделям. Некоторые модели оснащены пультом дистанционного управления, и позволяют контролировать работу теплого пола через персональный компьютер.

Характеристика электромеханического терморегулятора

Выбор того или иного устройства зависит от финансовых возможностей владельцев жилья и требуемого функционала.

Однако специалисты не рекомендуют устанавливать в ванных комнатах цифровые и программируемые устройства, так как в этих помещениях преобладает повышенная влажность воздуха, способствующая быстрому выходу электроники из строя.

Целесообразнее отдать предпочтение электромеханическому варианту. Если же предпочтение отдается более дорогостоящим моделям, то их можно поместить в специальный шкаф или вынести за пределы помещения.

Термостат должен контролировать работу теплого пола в одном помещении. Подключение двух помещений к одному устройству возможно, однако в данном случае придется в обоих помещения поддерживать одинаковую температуру нагрева, что может быть не совсем комфортно. В данном случае можно приобрести двухканальный терморегулятор, позволяющий управлять одновременно двумя контурами.

Терморегулятор THERMOREG TI 950 для теплого пола

Виды термодатчиков

Как уже говорилось выше, терморегулятор управляет системой теплого пола на основании показаний, передаваемых термодатчиком. От этого же устройства зависит, какую именно температуру будет поддерживать термостат – интенсивность нагрева поверхности пола или воздуха. Это означает, что выбор типа термодатчика зависит от условий эксплуатации системы электрообогрева.

  • Датчик измерения температуры поверхности пола устанавливается, если данное отопление является лишь вспомогательным. В этом случае целесообразно просто поддерживать комфортный обогрев именно внизу помещения.
  • Датчик измерения температуры воздуха применяется, если электрообогрев выступает в качестве основного источника тепла. Тогда необходимо поддерживать требуемую температуру воздуха. Такой датчик очень часто располагается непосредственно на корпусе термостата.

    Схема расположения датчика измерения температуры поверхности пола

Для поддержания наиболее комфортной температуры могут применяться оба датчика. Причем в первом случае датчик является выносным, подключаясь к клеммам, расположенным на корпусе термостата. А само устройство, по сути, является электрическим кабелем, на конце которого располагается контролирующий элемент. Располагается он между петлями греющего кабеля на расстоянии от стены, составляющем не меньше 0,5 метра.

Схема подключения терморегулятора с датчиком в систему отопления теплый пол

Если монтаж теплого пола своими руками производится в стяжку, то термодатчик помещают в канавку, проделанную в полу, предварительно надев на него гофрированную трубу. Таким образом, облегчается процесс замены устройства в случае его внезапной поломки.

Датчик измерения температуры воздуха можно устанавливать только в местах, соответствующих определенным условиям:

  • на устройство не должны попадать прямые солнечные лучи, так как его нагрев приведет к искажению информации;
  • устройство должно устанавливаться в местах, где отсутствуют сквозняки;
  • рядом с термодатчиком не должны находиться бытовые приборы, выделяющие тепло, к примеру, холодильник.

    Схема устройства датчика для измерения температуры воздуха

Параметры выбора терморегулятора

Предельная нагрузка терморегулятора должна соответствовать мощности системы теплого пола. Большинство моделей рассчитаны на 16 А, что соответствует 3,7 кВт.

Технические данные терморегуляторов

Наиболее комфортным в использовании считается термостат с двумя встроенными датчиками температуры, однако зачастую в комплекте с данными устройствами поставляется лишь один термодатчик. Хотя их подключение своими руками производится идентично, у терморегулятора, оснащенного измерителем температуры воздуха, на две клеммы меньше.

При выборе устройства следует обратить внимание на его тип:

  • встроенный;
  • накладной.

    Схема подключения инфракрасных обогревателей и терморегулятора

В первом случае для установки прибора требуется ниша в стене, куда он помещается в монтажной коробке. Накладные разновидности крепятся непосредственно на стену, однако имеют непривлекательный внешний вид.

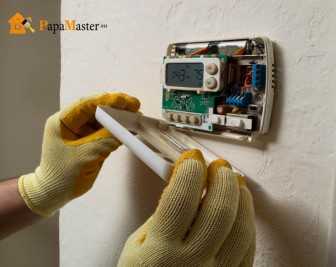

Этапы монтажа

Поместив прибор в монтажную коробку, или закрепив его непосредственно на стене, приступают к проделыванию канавок. Штробы необходимо делать не только на стене, но и в полу. Канавка может быть одна, либо несколько. Если штроба одна, то ее необходимо делать шире, чтобы можно было поместить в нее провода теплого пола и термодатчик. Каждый провод желательно предварительно помещать в гофрированную трубу.

Установка терморегулятора DEVIreg Touch

Длина канавки, проделанной в полу, должна составлять не меньше 0,5 метра. В нее помещается один конец термодатчика, который следует тщательно заизолировать во избежание попадания раствора или влаги. Другой конец устройства заводится в терморегулятор.

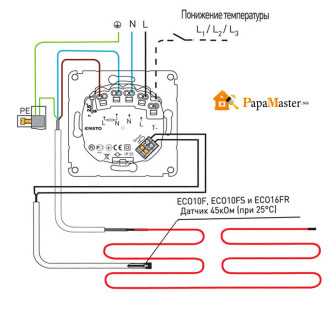

Как подключить терморегулятор: схема

Способ подключения терморегулятора указан в инструкции, приложенной производителем, и зависит от типа прибора.

Схема подключения терморегулятора

  • Приборы со встроенным датчиком измерения температуры воздуха снабжены 4-мя клеммами. Две из них предназначены для проводов, идущих от греющих элементов. При этом в отсек L (фаза) подключается коричневый провод, а в отсек N (ноль) – синий. Подключение к электрической сети также производится в соответствие с полярностью.
  • Если на устройстве 6 клемм, значит термодатчик не встроенный, но входит в комплектацию. В этом случае его подсоединение производится в разъемы, указанные в инструкции производителем.
  • Если прибор снабжен 7 клеммами, это означает, что одна из них предназначена для заземления, то есть к ней необходимо подсоединить желто-зеленый провод. Если на приборе нет такой клеммы, а заземление в доме есть, то подключение производится вне корпуса устройства. Если же заземления в доме нет, то соответствующий провод зануляется.

После подключения прибора своими руками можно опробовать систему на работоспособность. О ее исправности свидетельствует щелчок, обозначающий, что контур подключился. Если через несколько минут греющие элементы начали излучать тепло, можно выключать систему и приступать к заливке стяжки и укладке финишного покрытия.

Видео: Монтаж и подключение терморегулятора Devireg 535

kaminyn.ru

Как подключить терморегулятор к инфракрасному обогревателю

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

  • При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
  • Терморегулятор размыкает электрическую цепь.
  • При остывании датчика сопротивление вновь повышается.
  • Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

  • механические;
  • электронные.

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

  • схема подключения не требует специальных умений и навыков, доступна даже новичку;
  • простая конструкция является залогом долговечности;
  • относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования климатических показателей на день либо на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

  • мощность обогревателя не превышает 3000 Вт;
  • термостат будет установлен на достаточном удалении от прибора;
  • на корпус терморегулятора не будут попадать солнечные лучи;
  • влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

  1. Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
  2. Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
  3. К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
  4. От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.

    Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

  • суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
  • от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
  • под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

  • терморегулятор располагают не выше 0,5 метра от уровня пола;
  • в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
  • подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

  • контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
  • лучшее место размещения терморегулятора — стена;
  • в одном помещении — один прибор;
  • его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

Оцените статью:

Поделитесь с друзьями!

elektro.guru

Правильное подключение терморегулятора

Терморегулятор – это автоматическое устройство, используемое для регулирования количества тепла, выделяемого радиатором или обогревателем. Терморегуляторы делятся на два типа: электронные и механические. Также они отличаются по способу установки, конструкции и способу регуляции температуры. В этой статье мы затронет такой вопрос как монтаж электронного регулирующего устройства для системы электрического обогрева «Теплый пол».

Принцип функционирования

Перед подключением этого устройство, нужно понять принцип его действия, что в дальнейшем значительно упростит пониманием схемы установки. Терморегулятор для системы «Теплый пол» оборудован выносным датчиком, который замеряет температуру окружающей среды и передает данные на устройство, которое сравнивает полученную информацию с заданными параметрами и подает соответствующие сигналы на орган управления нагревательными элементами.

Установка терморегулятора

Задача подключения терморегулятора актуальна для всех типов системы «Теплый пол»:

  • тепловой мат;
  • резистивный нагревательный кабель;
  • пленочный инфракрасный пол.

Обычно схему установки регулирующего устройства можно найти на упаковке либо в инструкции. В противном случае вы можете воспользоваться предложенным алгоритмом:

1.Первый и очень важный шаг – это отключение напряжения на электрической проводке, для того, чтобы обезопасить себя во время проведения работ. Отсутствие напряжения проверяется мультиметром или измерительным щупом в распределительной коробке или в любой электророзетке.

2.Далее определяем место монтажа терморегулятора. Он устанавливается на стене и к нему нужно подвести нулевой и фазовой провод электрической сети. Если устройство имеет возможность подключения к розетке, то тогда оно монтируется в любом удобном месте.

3.Теперь нужно подключить датчик. Он укладывается в пластиковую гофру и закрепляется скотчем между витками нагревательного кабеля.Затем он подключается к контактам терморегулятора, которые маркируются латинской буквой С.

4.После монтажа датчика регулирующего устройства подключается к электрической сети, для этого к нему подводятся ноль и фаза с распределительной коробки или вводного щитка.

5.Теперь осталось соединить систему «Теплый пол» и терморегулятор. Для этого нужно соединить фазный, нулевой и заземляющий контакты. Они маркируются как L, N и PE соответственно.

Одно регулирующее устройство можно подключать сразу к нескольким нагревательным кабелям и мата, которые соединены между собой параллельным образом. Единственный нюанс, это то, что датчик температуры один и он учитывает температуру только в одном конкретном месте. Если в разных комнатах имеется существенная разница в температурах, то установка одного терморегулятора не даст должного эффекта.

Советы по установке:

1.При подключении регулирующего напрямую к вводному распределительному щитку, нужно установить автоматический защитный выключатель на это соединение.

2.Самый эргономичный тип регулирующего устройства — монтируемый в стандартный розеточной разъем. Он отличается компактным и аккуратным внешним видом.

electrikagid.ru
