Самодельный ручной инструмент своими руками

Всем привет! Сделал простое и удобное приспособление, ручной инструмент, при помощи которого можно использовать сломанные полотна по металлу для распила небольших деталей, а так же для зажима и использования лезвий от канцелярского ножа, надфилей, лезвий от бритвы.

Для изготовления самоделки использовал вот такие материалы:

  • Оконная петля — 60 мм.
  • Резьбовая шпилька.
  • 2 болтика и 2 гайки.

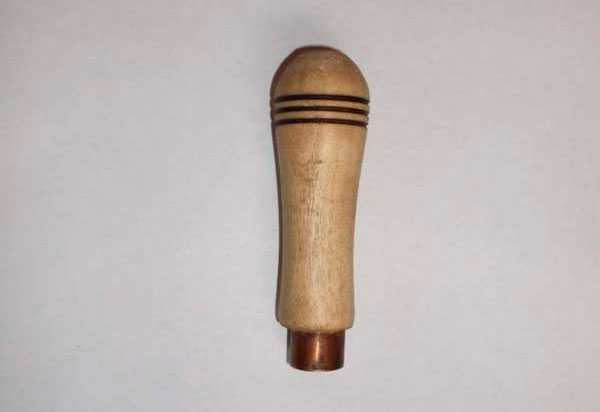

  • Рукоятка.

Процесс изготовления следующий: берем оконную петлю, вставляем в крайние отверстия небольшие болтики и затягиваем гайками.

Из петли вытягиваем соединительный шплинт и заменяем его резьбовой шпилькой.



Крепим рукоятку, в рукоятке сверлим отверстие под диаметр шпильки и вкручиваем шпильку вместе с навесом в рукоять.

Вот и все, простой ручной инструмент готов, можно фиксировать обломок полотна ножовки или лезвия и выполнять мелкие работы, просто и удобно.

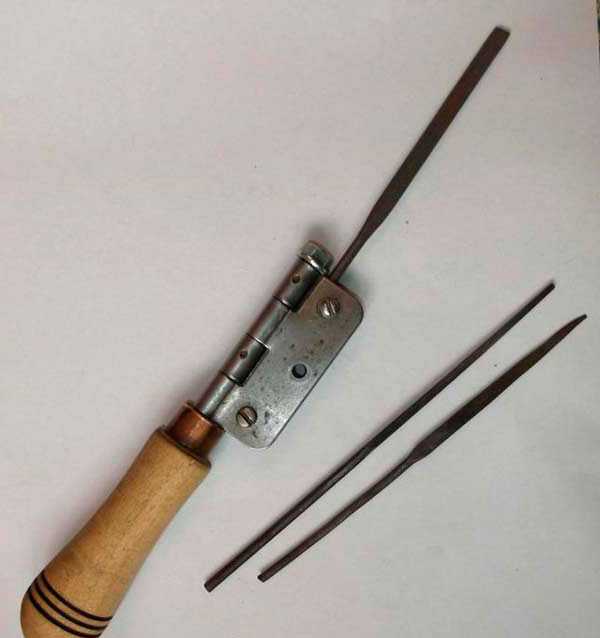

Таким же образом можно зафиксировать надфиль.

Фиксируем полотно и получаем мини ножовку.

Загрузка...

sam-stroitel.com

Полезный инструмент и приспособления для домашнего мастера. Самодельные приспособления для гаража. Съемник шаровых опор

  • Заточка для пил своими руками: рекомендации
  • Самодельное устройство для сгибания листового металла

При проведении ремонтных, строительных или слесарных работ нередко появляется необходимость использовать определенные инструменты. Но что делать, если таковых не имеется под рукой, а возможности приобрести их нет? В таком случае можно смастерить самодельные инструменты и приспособления. Обычно они монтируются из доступных всем материалов.

Некоторые предметы легко видоизменяются, совершенствуются, в итоге получаются изделия лучшего качества. Так, износившиеся и ненужные вещи приобретают новые характеристики с увеличенным эксплуатационным сроком.

Методы трансформации отдельных предметов

  1. Сверло небольшого диаметра легко производится из спицы велосипеда.
  2. Трубы разного калибра, плотно соединенные друг с другом, легко трансформируются в устройства для высверливания боковых пазов. Их стержни приобретают разные показатели сечения. Толщина внешней стальной трубы приравнивается 0,5 мм, внутренние основы производятся из железных пластин.
  3. При изготовлении фрезы используются ножи от электрических бритв. Их фиксируют в патроне дрели таким способом, каким ставят ролики от зажигалки.
  4. Наковальня делается из остатков старых рельсов с помощью автогена. С его помощью устройство приобретает облик утюга.
  5. Ненужный флакон, оставшийся после бензиновых зажигалок, легко видоизменяется в масленку. Старый стержень от шариковой ручки с отрезанной пишущей частью позволяет проделать отверстие в крышке взятой емкости, затем он приклеивается на это место. Такая масленка предназначается для подачи масла небольшими порциями.
  6. Надфили и напильники делаются из баллончиков для заправки сифона. Такие приспособления крепятся в этой емкости, плотно обхватывая горловину.
  7. Пустой тюбик после использования зубной пасты может быть преобразован в удобное приспособление для хранения смазочного вещества. Дно старой емкости расклеивается, промывается и тщательно просушивается. После этого колпачок откручивается и тюбик заполняется содержимым. Затем дно вальцуется, крышка ставится на место. Чтобы обеспечить максимальное удобство, колпачок можно просверлить.
  8. Вышедший из употребления мяч станет удобным сосудом для размешивания любого состава. Такая емкость не нуждается в отмывании: после проведения работ она легко выворачивается, от эластичных стенок отходит раствор.
  9. Старый двигатель от стиральной машинки или пылесоса можно видоизменить привариванием крепления и фиксацией вала, на который ставится шлифовальное приспособление.
  10. Сделать удобный пылесборник можно, взяв его из обычного пылесоса. В него вставляется сетчатый фильтр, позволяющий защищать его от порчи. При использовании в нем магнита мельчайшие частички не окажутся внутри, а будут все на щетке. Таким образом, свалившиеся гайки, шайбы, шурупы не потеряются.
  11. Исправный мотор вышедшего из применения вентилятора или миксера можно использовать для изготовления важного в хозяйстве инструмента. Берется наждачный диск сечением в 4-6 см или круг из древесины, на который надевается обычная наждачная шкурка. Также поверхность можно обтянуть фетром, эта ткань позволит произвести шлифовку небольших по размеру деталей, полировку режущей кромки.
  12. Из непригодной для использования пластиковой бутылки легко делается уровень. В нее наливается вода, крышка туго закрывается. Сделав калибровку на горизонтальной поверхности, при помощи маркера наносят положение водного пузыря.

Самодельный инструмент имеется практически у каждого мастера. Качественно сделанный механизм сказывается на итоге проведенных работ. Так, в металлических изделиях с режущей частью важным признаком становится острота лезвия. Она важна для пилы, топора, стамески. В процессе работ их края быстро теряют прежние показатели, поэтому такие изделия приходится периодически затачивать.

Вернуться к оглавлению

Процесс наточки заметно облегчится, если для этого использовать самодельные приспособления. Они способствуют повышению качества осуществляемых действий. Важной частью такого устройства является зажим, складывающийся из прижимных и опорных планок. Эти элементы должны быть одинаковых размеров.

Для этого нужно взять:

  • обрезки древесины;
  • шурупы, гвозди.

Такие приспособления производятся из древесины любых твердых сортов. В качестве аналога берется многослойная фанера. В подготовленных деталях, недалеко от торцевой части, делаются прорези. Пазы должны быть одинаковыми – 50×9 мм. Опорная рейка при помощи карточных петель объединяется с основанием.

Длина главной части этого инструмента будет больше на 10 см, учитывая, что протяженность выступов с каждой из сторон соответствует 5 см. Устройство при помощи этих элементов фиксируется струбцинами на крышку стола. Чтобы обеспечить механизм наклоном, удобным для затачивания ножей, нужно в точку соединения зажима и основания поставить брусок. Его можно закрепить шурупами или гвоздями.

Одна из близкорасположенных граней бруска состругивается, ей придается нужная величина угла. Чтобы заточить ножовку, нужно уложить ее в пространство между опорой и планками зубцами вверх и зажать болтами. Полотно следует выставить таким образом, чтобы острие пилы на 20 мм выступало над зажимной частью.

Итак, основные работы по изготовлению затачивающего инструмента проведены. Можно немного поработать над улучшением его внешнего вида, после этого он пригоден к использованию.

Для каждого мастера, не имеющего в своём распоряжении токарного станка, вечная проблема в изготовлении круглых, цилиндрических деталей из дерева, даже таких простых как шпунты, ручки для инструмента. Некоторые мастера для этих целей используют кондуктор - стальную пластину толщиной не менее 6 мм с отверстиями разного диаметра.

Другие профессии электродрели

Любителям мастерить предлагаются интересные варианты модернизации обычной электродрели, с которыми познакомил своих читателей журнал «Ргаctic» (Германия). Благодаря небольшим дополнениям она превращается в пилку или лобзик.
Принцип действия этих комбинированных инструментов одинаков: кривошипный механизм с шатуном создает поступательное движение рабочего органа инструмента.
Такие приспособления облегчают работу с листовым материалом (фанера, плексиглас и др.) в домашних условиях, экономят время и силы, а результат бывает значительно лучше, чем при работе обычным ручным инструментом.

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт,
