Садовый измельчитель своими руками

Садовые работы не обходятся без отходов различного типа. Это могут быть обрезанные ветки или скошенная трава. Привычка все сжигать не приносит пользы ни земле, ни атмосфере. Можно пойти другим путем и обеспечить использование отходов в качестве материалов для удобрения. Чтобы добиться этого, необходимо предусмотреть компостную яму. Бросать в нее большие ветки нет смысла, т. к. они будут перерабатываться годами. Лучшим решением будет самодельный садовый измельчитель. Но перед тем как его собрать, необходимо хорошо понимать, какие виды измельчителей существуют. Об этом речь пойдет в статье.

Какими бывают измельчители

Садовые измельчители есть нескольких вариантов. Некоторые создавались специально для использования в домашних условиях, другие имеют большие габариты, поэтому применяются в промышленных масштабах. Но принцип работы у них один. Различия лежат в типе измельчительной системы и приводе. Каждую следует рассмотреть отдельно.

Компоненты

Чаще всего садовый измельчитель представляет собой небольшую конструкцию, которую легко передвигать по территории. Она состоит из:

  • двигателя;
  • вала с ножами;
  • короба, куда закладывается материал;
  • рамы,
  • кожуха;
  • сита;
  • панели управления;
  • бункера;
  • проталкивателя.

Двигатель у измельчителя может быть электрическим или топливным. Первый не имеет вредных выбросов, а также работает несколько тише своего топливного аналога. Но в некоторых случаях он может уступать по мощности. Кроме того, бензиновый двигатель гарантирует отличную автономность. Его можно применять в любой точке сада без того, чтобы тянуть удлинители. При этом расход бензина не слишком велик. Запуск чаще всего обеспечивается ручным стартером. Для электрических моделей измельчителей есть блок управления. Клавиша пуска несколько утоплена, чтобы предотвратить непреднамеренный запуск. Клавиша остановки выделена красным цветом и имеет большие габариты.

От двигателя вращение передается на вал. На нем находятся элементы, которые производят измельчение. Сырье попадает через загрузочный бункер. Чтобы ветки не застревали, в комплекте с большинством моделей поставляется проталкиватель. Он представляет собой небольшой пластиковый брус, которым можно подтолкнуть ветки к режущей системе. После измельчения сырье может попадать на сито, которое распределяет его по фракциям или высыпаться в бункер. Для некоторых моделей придется предусмотреть собственный бункер, другие уже имеют его в комплекте.

Весь механизм закреплен на стальную раму, которая представляет собой конструкцию из сваренных трубок. Чтобы при измельчении ничего не разлеталось на нее надевается металлический или пластиковый корпус. В конструкции обязательно присутствует рукоятка и пара колес, за которые садовый измельчитель легко передвигать.

Измельчительные системы

Садовые измельчители могут быть универсальными или направленными только на один вид сырья. В зависимости от этого выделяют несколько видов механизмов:

  • ножевые;
  • фрезерные;
  • турбинные;
  • валковые;
  • молотковые;
  • с леской.

Ножевые измельчительные системы используются чаще всего. Они отлично перемалывают как ветки, так и сорняк. Но у них есть некоторые ограничения по толщине обрабатываемых веток. Второй вид измельчительных систем отлично подходит для веток. При этом такой механизм практически ничего не сможет сделать с травой. Турбинный вариант схож с тем, который применяется многим и в домашнем хозяйстве. На вращающийся цилиндр закрепляется несколько лезвий, которые измельчают попадающий продукт. Подходит такое измельчение для небольших веток, травы, а также различных плодов, например, кабачков. Молотковые представляют собой вращающуюся заготовку с острыми выступами через определенные промежутки. Подходит для обработки тонких ветвей. Те механизмы, где в роли измельчителя выступает леска, подходят только для травы, т. к. неспособны справиться с ветками.

Приводные системы

Если в планах есть изготовление измельчителя, который будет использоваться постоянно, тогда есть смысл в приобретении отдельного двигателя. В других случаях его можно применять от других инструментов. В качестве электрического двигателя отлично подойдет мотор от самодельного заточного станка или помпы. Бензиновый или дизельный двигатель можно использовать от мотоблока, который простаивает большую часть года. Основные преимущества и недостатки каждого были описаны выше. Особое внимание при изготовлении собственного измельчителя стоит обратить внимание на мощность двигателя.

Если в планах есть только переработка небольших веток от кустарников и деревьев, диаметр которых не превышает 2 см, тогда можно воспользоваться прибором с мощностью от 1,1 кВт. Если есть потребность в измельчении веток с диаметром в 4 см, тогда стоит смотреть в сторону двигателя с мощностью от трех кВт. Когда есть доступ к трехфазной сети, тогда можно поставить мотор с потреблением в 6 кВт. Он позволит обработать заготовки с диаметром до 15 см. Важным узлом в измельчителе является привод, который соединяет двигатель с валом. Он может быть:

  • прямым;
  • цепным;
  • ременным.

Каждый из них имеет свои преимущества. Стоит отметить, что ременной является одним из наиболее безопасных, но он может покручиваться, если диаметр заготовок превышает номинальный.

Совет! Если принято решение использовать бензиновый двигатель для садового измельчителя, тогда стоит брать в расчет только те, которые имеют мощность более 5 л. с.

Чертежи для самостоятельной сборки

Самостоятельно можно изготовить измельчитель, который будет использоваться для получения щепы и тот, что подходит для переработки травы или некоторых плодов. Каждый требует отдельного рассмотрения.

Измельчитель для веток

Один из вариантов измельчителя, который можно собрать самостоятельно, имеет в своей основе насадки для циркулярной пилы с победитовыми напайками. Для всего агрегата понадобятся такие компоненты:

  • двигатель;
  • отрезные пилы;
  • штанга;
  • шкив;
  • материал для рамы;
  • шкив;
  • металл для кожуха и бункера;
  • прокладки для ножей.

Отрезные пилы подбираются любого удобного диаметра, но не больше 250 мм, т. к. корпус измельчителя получится слишком громоздким. Их понадобится 20 штук. В качестве штанги можно использовать шпильку с резьбой М20, также стоит запастись гайками к ней. Шкив необходимо подобрать такой, который обеспечит передачу усилия и требуемые обороты, подойдет, например, от автомобильного генератора. В качестве листового материала подойдет оцинкованный металл.

Процесс сборки

Первым делом необходимо изготовить рабочий механизм, который представляет собой объединенные пильные диски. Нет смысла монтировать их вплотную. С одной стороны, это уменьшит площадь измельчения, а с другой, не получиться добиться требуемого результата. Элементы надеваются на подготовленную шпильку. Между ними необходимо сделать проставки из металлических или пластиковых шайб. После того как для будущего измельчителя надеты, их необходимо стянуть гайками с двух сторон, чтобы они не перемещались по шпильке. На шпильку с двух сторон монтируются подходящие подшипники, благодаря которым будет осуществляться вращение. С одной из сторон закрепляется шкив, на который будет надет ремень.

Из металлического уголка или квадратной трубы изготавливается рама, на которую можно будет зафиксировать двигатель и рабочий узел измельчителя. Ширина рамы должна быть не больше длины шпильки либо для нее можно предусмотреть дополнительное крепление. К раме привариваются ножки, которые позволят поднять измельчитель до требуемой высоты. Изготавливаются держатели подшипников. Их можно позаимствовать со схожих механизмов. Они представляют собой полукруглые хваты. Потребуется правильно расположить держатели на раме измельчителя, не должно быть малейшего перекоса.

Обратите внимание! Вал необходимо отцентрировать, чтобы при работе не было лишнего шума и вибрации. Это можно сделать добавлением дополнительного груза на вал.

Двигатель фиксируется к раме подвижно. Это необходимо для того, чтобы была возможность легко варьировать натяжение ремня от двигателя к шкиву измельчителя. Когда основная конструкция готова, можно приступить к изготовлению кожуха для измельчителя. Закрыть необходимо пространство, где движется ремень, чтобы на него не наматывались посторонние предметы. Потребуется также изготовить бункер, в который будет производиться основа для измельчения. Его можно собрать жестким из стали или мягким из оцинкованного металла. Небольшая металлическая юбка потребуется в том месте, где из измельчителя будет высыпаться готовый продукт. Она будет направлять компоненты в подготовленный контейнер.

Совет! Щепу фруктовых деревьев после измельчения лучше хранить отдельно. Она может понадобиться для холодного или горячего копчения.

Измельчитель для травы

О том, как сделать садовый измельчитель своими руками для небольших веток, было рассказано выше. Но в некоторых случаях требуется заготовка корма для скота. Для этого потребуется измельчитель для травы. Примерный чертеж такого измельчителя можно увидеть ниже. Он отличается от предыдущего измельчителя механизмом, который будет использован.

Для изготовления измельчителя понадобятся такие компоненты:

  • круглая металлическая емкость;
  • электрический двигатель;
  • металлические пластины-ножи.

Двигатель используется электрический, т. к. нет необходимости в задействовании высоких мощностей. Такой измельчитель редко транспортируется по территории, поэтому его можно расположить стационарно. В качестве емкости подойдет металлическое ведро или бочка. В днище емкости для измельчителя сверлится отверстие, через которое будет просунут вал двигателя. В качестве измельчителей можно использовать несколько металлических ножей, как показано на фото. В этом случае их необходимо разделить проставками и зафиксировать гайкой.

Другим вариантом для измельчителя будет металлический диск, на который монтируется несколько ножей. Такая конструкция есть на чертеже выше. Попадая между ножами, трава или другие компоненты будут измельчаться. Снизу необходимо предусмотреть отверстие для вывода измельченной травы или плодов. Для подачи в измельчитель также необходимо предусмотреть крышку с отверстием. Благодаря этому части не будут разлетаться по сторонам. Садовый измельчитель можно изготовить из болгарки, описание такой конструкции есть в видео.

Резюме

Как видно, собрать измельчитель собственными руками не представляет особой сложности. Но это справедливо в том случае, если основные компоненты уже есть в наличии или их можно купить дешево. Также стоит проанализировать, сколько времени уйдет на сборку измельчителя. В некоторых случаях дешевле будет купить готовый вариант измельчителя, чем возиться с собственным.

Отправить комментарий

2proraba.com

Садовый измельчитель своими руками

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

  • рабочий вал, оснащенный ножами;
  • мотор;
  • приемный короб;
  • металлическая рама с защитным кожухом;
  • в отдельных моделях предусмотрен бункер для измельченной органики;
  • сито, регулирующее фракцию щепы;
  • проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

  • Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
  • В этот момент ветви или другие отходы подаются в приемный короб.
  • Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

  • Ножевыми (рис 4). Представляют универсальный вариант.
  • Фрезерными (рис 2). Перерабатывают твердую растительную органику.
  • Вращающимися турбинами для утилизации толстых ветвей (рис 3).
  • Валковыми. Предназначаются для кустов и ветвей деревьев.
  • Молотковыми (рис.1). Способны перемолоть тонкие ветки.
  • Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

  • При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
  • Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
  • Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

  • Электромотор мощностью до 2 кВт.
  • Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
  • Ось с подходящим для дисковых пил диаметром.
  • Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
  • Функцию привода выполняет ремень со шкивами.
  • Для станины подготавливается уголок.
  • Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
  • Два колеса для мобильности садового измельчителя.
  • Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

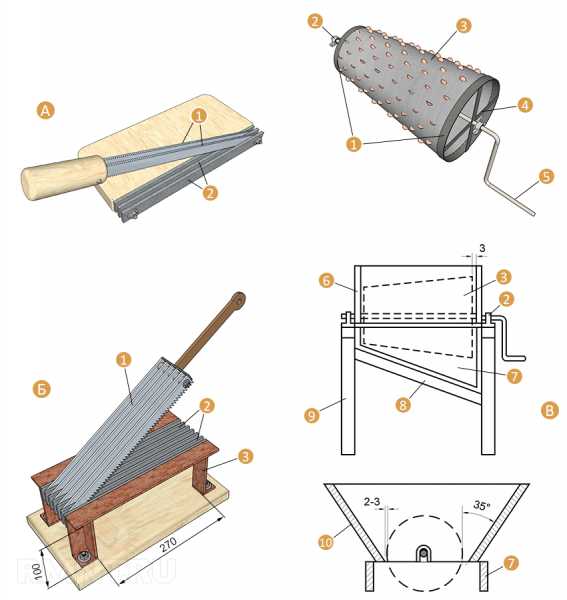

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил



Для травы

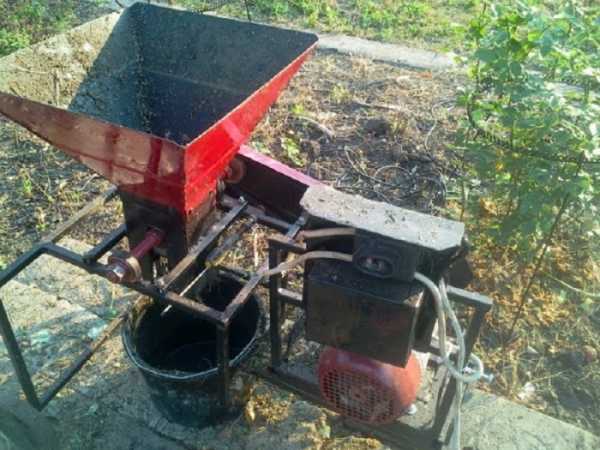

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

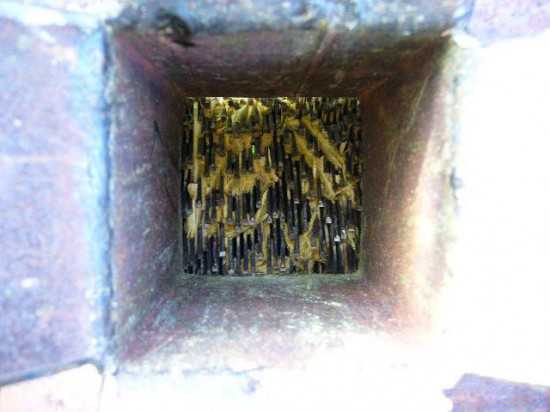

  • Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
  • Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

    Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

  • Уголок или швеллер служит основой прочной рамы.
  • Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
  • Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
  • Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
  • Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

  • позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90о;
  • эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

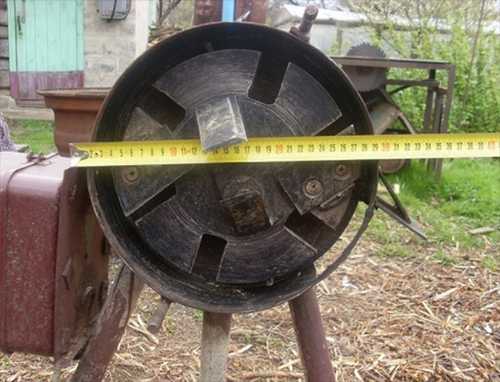

Измельчитель травы

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

  • Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
  • Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
  • В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

bouw.ru

Измельчитель древесины на видео: чертеж cвоими руками

Старые ветки от кустиков и деревьев на приусадебном участке вы можете применять как компост, так что не спешите от них избавиться поджиганием либо выбросом на свалку. А для того чтобы ускорить перегнивание веточек, нужно мелко их перепилить при помощи измельчителя. На видео ниже продемонстрировано, как сделать своими руками этот садовый прибор. Имеются также заводские приборы, однако, они стоят дорого, и если вы хотите сэкономить, можете изготовить измельчитель своими руками из подручных средств.

Садовый прибор

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Типы измельчителей

Существуют следующие виды измельчителей древесины, которые отличаются по виду двигателя:

  1. бензиновый;
  2. электрический.

Также эти приборы принято делить на:

  • промышленные;
  • бытовые.

Чем выше мощность главного агрегата, тем эффективней осуществляется работа по переработке древесины в опилки. Бензиновые приборы по причине высокой мощности предпочтительней, однако, в случаях, когда необходимо сделать прибор своими руками, достать такой двигатель будет нелегко. Вам необходимо будет отыскать двухтактный двигатель внутреннего сгорания, например, от старого мотокультиватора.

В действительности любой подобный садовый прибор основан из таких составляющих, как:

  • двигатель;
  • приемник в виде воронки, который сварен из стали;
  • механизм в виде ременной, шестеренчатой передачи;
  • режущий инструмент — это может быть фрез либо пильный диск;
  • выводящий короб либо прибор сбора.

Измельчитель древесины

Если с двигателем все ясно, то насчет приемника и передаточного механизма необходимо дать еще разъяснение. Ветки начнут подаваться для переработки в специальной воронке, в которой, пройдя через пильный узел, станут трухой. Таким образом, данный приемник должен иметь на входе вид воронки, чтобы сосредоточить всю имеющуюся мощность двигателя и режущих деталей на ограниченной территории. Кроме того, так проще подавать материал для переработки, бывающий часто разной формы, и обезопасить руки.

К режущему узлу необходимо подойти с огромной долей энтузиазма. Дело в том, что во многих дробилках заводского производства имеются фрезерные или фрезерно-турбинные ножи, а их домашнему мастеру сложно отыскать. Намного легче поступить иначе: взять пару дисковых пил диаметром около 20 см, и с помощью разделительных шайб на стальном валу собрать фрезу своими руками.

Любой прибор приводится в рабочее положение посредством передачи механической энергии вала двигателя на дробильные узлы. Механизм этот может быть 3 разновидностей:

  • ременной;
  • цепной;
  • редукторный.

Вывод при дроблении производится коробом длинной не меньше 20 см. Таким образом, опилки укладываются компактно и аккуратно, а не разлетаются около дробилки.

Подготовительный этап

Начинать сборку такого садового прибора рекомендуется с составления чертежа на листе бумаги. Чертеж должен содержать ширину и длину нашей конструкции.

Режущий инструмент прибора

При этом нужно подсчитать необходимые металлические изделия и мелкие стандартные детали, общее число необходимого металла. Чертеж должен содержать участки расположения дырок для того, чтобы крепить измельчающий барабан, силовую установку и натяжители ремня привода. Отметить участок нахождения опорных стоек с колесами.

Чтобы готовый измельчитель оказался устойчив при работе, независимо от габарита измельчаемых веток, перед началом изготовления своими руками нужно предусмотреть габариты опорной площадки агрегата. Чертеж также должен предусмотреть, какой именно вид двигателя подобрать. От этого будет зависеть производительность садового прибора и затраты на эксплуатацию. При применении прибора стационарно на небольшом расстоянии от дома, можно использовать электродвигатель.

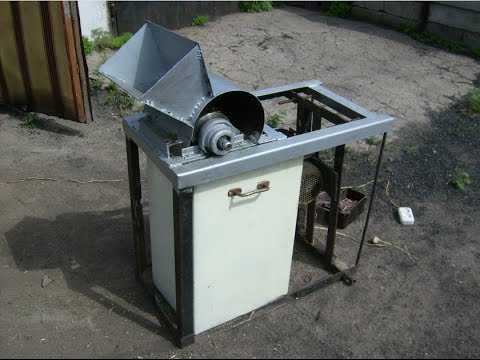

Видео изготовления измельчителя

Этапы работ по сборке прибора

Этапы изготовления своими руками необходимого для сада прибора:

  1. Сборка рамы

Рама такого садового прибора изготавливается из металлических профилей с габаритами примерно 50 на 50 мм. Для этого нужно отрезать болгаркой 4 заготовки, длина которых около 400 мм и 2 заготовки длиной 800 мм. Потом нужно приварить короткие отрезки перпендикулярно к концам длинных заготовок, чтобы вышла прямоугольной формы рама. Два оставшихся отрезка следует закрепить внутри рамки на расстоянии от крайних поперечин, которые соответствуют установочным габаритам двигателя и барабана.

Сборка прибора

На прямоугольник, в одном конце рамы нашего садового прибора, посредством электросварки крепим металлический лист аналогичных габаритов, толщиной 5 мм. В листе необходимо вырезать удлиненные отверстия на расстоянии и с диаметром одинаковым с монтажными параметрами двигателя. К углам рамы привариваем 4 ножки, высота которых 50 см. Между собой их нужно связать в нижней части профилем 20х20 мм посредством сварки.

  1. Установка двигателя

Чтобы изготовленный инструмент оказался с оптимальной мощностью, на него устанавливаем электродвигатель с мощностью 5 кВт, крепящийся болтами к удлиненным монтажным дыркам плиты. Таким образом, они станут способствовать простому перемещению силового прибора при натяжении ремня привода режущего аппарата.

Механизм натяжения основан из уголка, который приварен поперек конструкции на конце рамы и 2 натяжных болтов. На двух концах уголка просверливаем дырки по диаметру натяжных болтов, которые одним концом вводятся в данные прорези, а иным прикрепляются, посредством небольших уголков, к ближним болтам крепления двигателя. Процесс натяжения либо ослабления ремня будет осуществляться затягиванием или раскручиванием гаек на болтах, с наружной стороны грани уголка механизма натяжения.

  1. Производство и крепление измельчающего барабана

Измельчающий барабан агрегата устанавливаем на противоположном от двигателя конце рамы. Барабан изготавливаем из отрезка стальной трубы, длина которого приблизительно 40 см, а диаметр 30 см. К торцам цилиндра привариваем пластины, в них просверливаем дырки для того, чтобы установить вал на подшипниках. Сверху и снизу цилиндра прорезаем прямоугольные окна для загрузки материала размерами 100 на 15 мм и выхода измельченной массы 20х30 мм.

Схема изготовления прибора

К нижнему окну барабана привариваем 4 лапы для того, чтобы прикрепить его к раме. На опорных лапах барабана и на раме делаем дырки диаметром, который соответствует габаритам болтов крепления. Ножи крепим на стальной вал измельчителя к 2 дискам, которые приварены на концах вала и соответствующих диаметру барабана.

Их делаем из старых ножей измельчителей сельскохозяйственного прибора. Их отрезаем длиной немного больше (на 3-4 см) расстояния до дисков. Перед закреплением концы ножей отгибаем и в них выполняем по 2 дырки с каждой из сторон. Также вы можете применять обыкновенные дисковые пилы, которые имеются в продаже в любом строительном магазине. На установочных дисках просверливаем такие дырки. На вал устанавливаем 3 ножа и закрепляем их с помощью болтов.

Вал вставляем в дырки в торце кожуха, на концы вала насаживаем подшипники с опорными крышками. Крышки крепим к кожуху с помощью болтов. Второй способ изготовления измельчительного барабана состоит в том, что на особой оси насаживаем примерно 9 дисковых пил, вращение которых производится посредством подшипников промежуточного вала от машины марки ВАЗ.

Важный момент: необходимо, чтобы между дисковыми пилами было маленькое расстояние, поскольку если установить их вплотную друг от друга, зубья соседних пил могут зацепиться и эффективность устройства сокращается.

В завершение на выступающих концах валов барабана и электродвигателя крепим шкивы. Вращение от двигателя будет передаваться посредством ременной передачи. Для комфорта загрузки веток и своей безопасности во время работы с измельчителем, к верхнему окну барабана привариваем загрузочный бункер, который изготовлен из металла толщиной 2 мм. Высота бункера должна быть около 40 см, размер верхней части 30 на 40 см. Выбросное окно равно приемному, которое расположено на корпусе барабана. К нему прикрепляем выходной раструб, длина которого приблизительно 20 сантиметров. Таким образом, нам удалось своими руками изготовить садовый прибор, который поможет нам из обыкновенной древесины получить опилки.





Автор: С. Диана

rozarii.ru

видео-инструкция по монтажу, особенности мобильного бензинового, самодельного оборудования для древесных материалов, дробилок, машин, , чертежи, цена, фото

Все фото из статьи

Проблема утилизации древесных отходов остро стоит перед многими дачниками. Наиболее оптимальным ее решением является измельчитель древесины, способный превратить любые ветки в стружку, которую потом можно отправить в компостную яму. Конечно, оборудование для измельчения древесины стоит очень дорого, однако, его можно сделать самостоятельно, собственно этой теме и посвящена данная статья.

Самодельный измельчитель для древесины

Общие сведения

Машина для измельчения древесины позволяет забыть о необходимости разжигать костры, чтобы спалить обрезанные ветки деревьев, ботву, корни, стебли и пр. С ее помощью можно быстро переработать все эти отходы в щепки и стружку, которые являются отличным материалом для компоста или даже топливом для твердотопливных котлов.

Таким образом, самодельные измельчители древесины позволяют решить сразу несколько задач:

  • Утилизация мусора;
  • Экономия места на участке;
  • Обеспечение материалом компостной ямы;
  • Запас топлива на зиму;

Дробилка для измельчения древесины своими руками делается довольно просто, при этом не понадобится ничего изобретать. Нужно лишь в точности воссоздать конструкцию по имеющимся чертежам и схемам.

Переработка веток покупным измельчителем

Устройство измельчителя

Прежде чем приступить к работе, необходимо разобраться, как устроены измельчители древесины и древесных материалов. В противном случае собрать машину просто не получится.

Конструкция предельно простая, и состоит из следующих элементов:

  • Рама;
  • Двигатель;
  • Вал с режущими элементами;
  • Приемный отсек;
  • Защитный кожух.

Следует отметить, что механизм в сборе достаточно тяжелый, особенно это касается бензиновых измельчителей. Поэтому лучше его выполнить на двухколесной базе, чтобы без особого труда перемещать по участку. (См также статью Ввод электричества в деревянный дом: особенности.)

Принцип работы аппарата следующий:

  • Двигатель через цепную или ременную передачу вращает вал с режущими элементами.
  • При попадании древесных отходов в приемный короб режущие элементы рубят их, превращая в мелкие щепки.
  • Далее щепки перемещаются в корпусе и выходят с другой стороны устройства.

В целом измельчитель дерева напоминает обычную мясорубку.

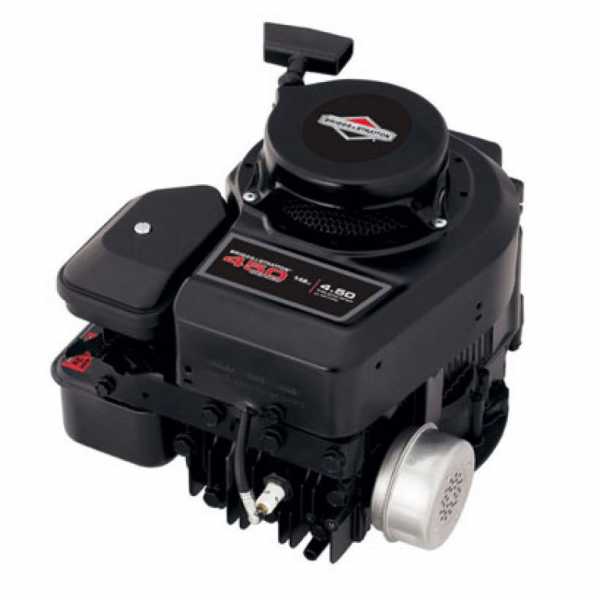

Бензиновый двигатель

Изготовление измельчителя

Выбор двигателя

Прежде чем приступить к работе, нужно определиться с силовым агрегатом, на основе которого будет собрана машина. Для садового измельчителя можно использовать следующие типы двигателя:

Тип Описание
Бензиновый Позволит измельчать толстые ветки, к тому же аппарат независим от электричества. Однако, конструкция несколько более сложная в исполнении.
Электрический Аппарат получается более компактным, легким и простым в управлении, однако может измельчать лишь ветки небольшой толщины.

Выбор зависит исключительно от собственных потребностей, к примеру, если нужен мобильный измельчитель древесины, то следует отдать предпочтение бензиновому двигателю. Если же задача машины будет сводиться к утилизации тонких веток, ботвы и пр., целесообразней собрать конструкцию на электрическом двигателе, которая является наиболее распространенной среди дачников-огородников.

Обратите внимание!
Двигатель мощностью в 3-4 кВт может перемалывать ветки толщиной в 4 см, благодаря чему аппарат можно использовать не только для огорода, но и для сада.
Если установить менее мощный двигатель, к примеру, 1,5 кВт, то он сможет измельчать лишь древесные отходы толщиной не более 2 см.

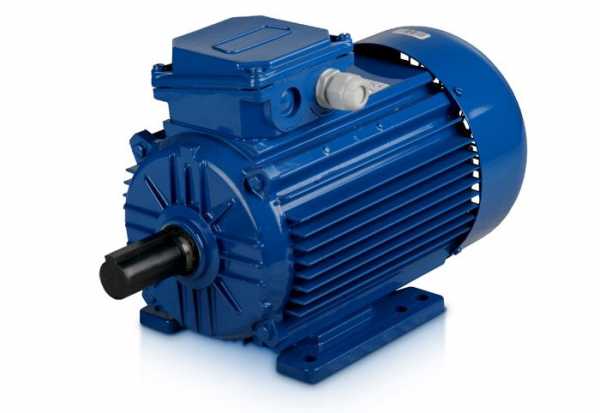

Электродвигатель

Чертежи

После выбора двигателя следует подготовить чертежи измельчителя древесины своими руками. На этом этапе, соответственно, нужно определиться с типом конструкции агрегата, которых существует довольно много.

В качестве примера рассмотрим изготовление компактного дискового устройства, которое проще всего изготовить самостоятельно, не обладая сложным оборудованием и какими-либо специальными знаниями. По этой причине дисковые аппараты пользуются наибольшей популярностью среди дачников. (См. также статью Деревянный забор штакетник: особенности.)

Ниже приведены готовые чертежи, которые при необходимости можно подкорректировать по своему усмотрению.

Чертеж дискового измельчителя

Также довольно распространенной является конструкция с дисковыми пилами в качестве ножей. Она также довольно простая в исполнении, но при этом достаточно эффективная.

Схема режущего элемента на основе дисковых пил

Детали

Чтобы изготовить своими руками дисковый измельчитель понадобятся следующие детали:

  • Электродвигатель;
  • Профильная труба;
  • Лист металла для создания диска;
  • Листовой металл толщиной 2 мм для создания приемного отсека и защитного панциря.

Цена всех этих деталей вполне доступная, причем приобрести их можно на рынке автозапчастей или в магазине сельскохозяйственной техники.

Что касается оборудования, то для сборки устройства понадобится:

  • Сварочный аппарат;
  • Болгарка;
  • Электродрель.

Режущий элемент дискового измельчителя

Итак, инструкция по изготовлению данной конструкции выглядит так:

  • Вначале выполняется каркас из профильной трубы.
  • Далее к каркасу следует приварить ось, на которую можно будет надеть колеса.
  • Затем внутри каркаса устанавливается двигатель.
  • За двигателем располагается отражающий щит с отверстием для вала.
  • После этого в диске нужно выполнить несколько небольших прорезей для фиксации ножей.
  • Затем нужно собрать диск и установить его на вал.
  • Далее из листового металла следует сделать кожух с приемным отсеком и установить его на измельчитель.

На фото — пример готового дискового измельчителя древесины

  • В завершение работы к раме следует приварить ручку, что позволит удобно перемещать аппарат по участку.

На этом процесс изготовления устройства завершен. Осталось подключить его к электричеству и проверить в действии.

Совет!
Ножи для аппарата можно выполнить из автомобильных рессор.
Для этого нужно отрезать пластинки подходящей длины, заточить и выполнить в них отверстия для крепления к диску.

Самодельный бензиновый измельчитель

По такому же принципу можно сделать бензиновый измельчитель древесины. Единственное, он получится более габаритным. Кроме того, на ручке следует выполнить элементы управления двигателем.

Вывод

Имея опыт работы с металлом, не составит труда самостоятельно сделать измельчитель для древесных отходов. Если же подобного опыта нет, то основные детали можно заказать в слесарной мастерской. Однако, в любом случае все затраты и хлопоты несравнимы с пользой, которую несет этот агрегат.

Ознакомиться с некоторой дополнительной информацией по озвученной теме можно из видео в этой статье.

rubankom.com

Измельчитель садовый своими руками: чертежи и видео

Садовый измельчитель — незаменимая часть содового инвентаря, особенно когда в процессе ухода за высокими деревьями или кустами образуется большое количество древесных обрезков. Такие обрезки очень хороши для производства компоста, но для этого их сначала желательно измельчить. Чем это сделать?

Гениальное решение подобных проблем — измельчителем для веток.  Увы, но данное приспособление стоит недешево, и как альтернатива — его можно сделать самостоятельно, прочитав данную статью.

Устройство и работа измельчителя

Для того, чтобы произвести какое-либо оборудование самостоятельно, необходимо знать его внутренне устройство и принцип работы. В данном случае измельчитель не является исключением. Он имеет весьма простую конструкцию: мотор, вал со съемными или целевыми ножами, металлическая рама, приемный короб и защитный ножевой кожух.

Для того, чтобы перемещать измельчитель, он устанавливается на небольшое подвижное шасси. Ну по желанию изготовителя измельчитель может комплектоваться дополнительными приспособлениями, о которых сказано будет позже.

Принцип работы аналогично не отличается сложностью: вращение моторного вала передается вращающемуся валу измельчителя. В данном видео, на примере одного и многочисленных конструкций, вам расскажут каков же принцип работы измельчителя для веток.

Предусматривается несколько возможных способов передачи: прямая, с помощью ремня или шестеренчатая, хотя некоторые сложные модели предусматривают и гипоидное зацепление, но такая конструкция не может быть выполнена самостоятельно в условиях гаража. В приемный короб попадают ветки и прочая древесина, которая в последствие перемалывается ножами на валу.

Из измельчителя поступает готовая размельченная древесина для компоста, очень похоже на мясорубку. Такие аппараты незаменимы в садоводстве и огородничестве.

Конструктивные особенности

Дело в том, что для производства измельчителя своими руками понадобятся некоторые составные части, которые являются отдельными узлами — они приобретаются и устанавливаются в сборе. К таким запчастям относятся следующие детали:

Двигатель

В измельчителях могут использоваться два типа двигателей: бензиновый карбюраторный или электрический. Их отличие состоит в следующем — бензиновый двигатель обладает более мощной производительностью и способен в короткое время перемалывать большие объемы веток, так же он более мобилен, так как не зависит от источника электропитания.

Электрический двигатель ограничивает применение измельчителя длинной шнура, но такое ограничение не актуально для стационарных измельчителей. Электромотор отрицательно сказывается на производительности, но в существенной мере увеличивает компактность.

В данном видео, вам расскажут о том, какие особенности у измельчителя веток, на примере одной из множеств конструкций.

Следующие условия в значительной мере сказываются на выборе двигателя:

  • 1,5 кВт — позволяет прорабатывать ветки толщиной не более 2 сантиметров. Такие двигателя комплектуют устройства для участков с малой интенсивностью переработки.
  • 3 кВт — самые ходовые, способные перемалывать ветки толщиной до 5 сантиметров.
  • Выше 7 кВт — двигатели, которые способные приводить в движение ножи, измельчающие тонкие стволы деревьев до 15 сантиметров.

Для самодельного измельчителя целесообразным буде выбор двигателя мощностью не более 3 кВт.

Ножи

Так же одним из покупных элементов являются ножи для резки.

Пример ножей для садового измельчителя веток

Как правило, в изделии используются лезвие трех видов, которые способны выдавать продукцию различного качества: крупные опилки или мелкая стружка.

Однако, современные умельцы делали ножи из рессоры КАМАЗа, но об этом позже.

  • Дисковые лезвия идут в совокупности с маломощным двигателем для распилки мелких веток.
  • Фрезерная конструкция ножей. Такими ножами оснащаются устройства с бензиновыми двигателями от 3 кВт.
  • Турбинные лезвия — измельчают ветки крупного диаметра.

Именно фрезерные и турбинные инструменты представляют собой несколько усложненную конструкцию.

Первые одеваются на вал, внутренний диаметр лезвия должен соответствовать внешнему диаметру вала. Сама деталь по фактуре похожа на сверло, в пазы которого попадает древесина и переламывается.

Турбинные виды — это сочетание разных по диаметру дисковых ножей с вставками между в виде фрезера.

Самостоятельное изготовление

Прежде, чем начать производство, необходимо подготовить инструментарий.

Нам будут нужны:

  • пила по металлу;
  • сварочный инвертор;
  • газорезка;
  • сверлильный станок с возможностью нарезания резьбы;
  • наждачный станок;
  • плоскогубцы и мелкий слесарный инструмент.

Сначала подготавливаем ходовые детали:

Робот пылесос как выбрать, видео и детальная инструкция по использованию данного устройства, находится у нас на сайте.

Отзывы про отпариватель для одежды фирмы Максвелл, находятся в этой статье, к тому же, именно у нас вы найдёте полезный материал, про данные безусловно полезные устройства для дома.

Ножи из рессоры КАМАЗа

  • от рессоры отрезается газорезкой фрагмент под необходимый размер;
  • если требуется дополнительное выравнивание заготовки, то она снова разогревается газорезкой и выравнивается молотком, после необходимо остудить в воде — это даст дополнительную прокалку;
  • в лезвиях с помощью станка высверливаются резьбовые отверстия для того, чтобы посадить ножи на крепежные болты вала;
  • на наждачном станке производим заточку инструмента.

Барабан измельчителя

  • из металлических пластин толщиной не менее 6 мм. изготавливается короб, с торцов которых устанавливаются два конических подшипника под вал с ножами. Для крепления подшипников лучше всего использовать сварку для наваривания «бобышек», на которые будут одеты или напрессованы подшипники. Запрессовку можно сделать самостоятельно забив подшипники на горячую;
  • внутрь подшипников вставляется ножевой вал, которые закрепляются на валу болтами или же насаживаются на вал диаметрально;
  • барабан лучше всего сделать с разъемным кожухом, то есть его стенки скрепляются болтами в прорезях, которые можно выполнить на сверлильном станке или же прожечь сваркой.

Рама и лонжерон двигателя

Рама изготавливается из металлических конструкций, так чтобы рама компоновала в себе вставку под установку шасси под конструкцией измельчителя и с возможностью установки лонжерона под двигатель.

Тут дизайн упирается в фантазию изготовителя, но есть одно условие — лонжерон должен крепко удерживать двигатель и максимально гасить вибрацию — это достигается за счет максимально жесткого крепления деталей между собой.

tehnosektor.ru

Делаем садовый измельчитель своими руками на дисковых пилах

После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение — компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

Вот такую бандуру мы будем делать… поехали!

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

  • Дисковые пилы – 15-25 штук
  • Мотор – бензиновый или электрический
  • Шпилька (штанга) М20, к ней шайбы и гайки
  • Шкив (например, от генератора ВАЗ) и плотный ремень
  • Подшипники
  • Металлические трубы для рамы
  • Листовой металл для бункера
  • Шайбы из пластика 14-24 штуки

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

[include id=»5″ title=»РСЯ — в тексте»]

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

[include id=»6″ title=»РСЯ — в тексте»]

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

landscape-project.com

яблок, травы, веток, древесины, самодельный для мотоблока, устройство, видео, фото

Чтобы изготовить садовый измельчитель своими руками, очень важно не только понимать его принцип работы, но также знать, как он устроен. В противном случае будет практически невозможно сделать правильные чертежи и собрать самодельный удобный станок для измельчения в единую конструкцию.

Виды садовых измельчителей и их назначение

Стандартная конструкция всех измельчителей для сада в большинстве случаев схожа, и представлена следующими составляющими:

  • мотор;
  • рабочий вал с ножами;
  • металлическая рама;
  • приемный короб;
  • защитный кожух.

Конструкция измельчителяустанавливается на стандартную двухколесную базу, что позволяет сделать удобным и легким перемещение. Устройство позволяет быстро утилизировать разные садовые отходы в виде стеблей растений, древесных отходов, опавших листьев, а также веток и травы или яблок и других плодов, опавших с деревьев. В результате переработки древесины или растительного мусора можно получить полезное и очень эффективное удобрение для подкормки растений, ценность которого не ниже некоторых видов навоза.

В настоящее время в продажу поступает достаточно богатый ассортимент такой техники, но представленные на рынке модели отличаются по техническим параметрам. Для правильно выбора агрегата нужно определиться с целями и условиями эксплуатации:

  • ножевые модели, характеризующиеся установкой двигателя на вал металлического диска. Конструкция имеет пару или более ножей, а скорость и качество выполняемого измельчения зависят от показателей мощности двигателя и материала ножей. Преимуществом таких способов измельчения является качественная переработка мягкой или свежесрезанной древесины. Также такая дереводробилка помогает избавиться от мелких кустов и высохшей стеблевой части однолетних растений. Следует помнить, что ножевая машина для рубки измельчает свежие ветки диаметром не более 4 см и сухие ветви толщиной до 2,5 см.
  • фрезерные модели имеют схожесть с ножевым веткорубом, но на вал двигателя монтируется мощная фреза из стали, представленная крупнозубчатой шестернёй. Вращение производится на маленькой скорости, что позволяет легко перемалывать даже достаточно толстые и сухие ветви, а также древесную кору. Такую дробилку нецелесообразно применять для измельчения свежих или тонких ветвей;
  • универсальная веткорезка способна одинаково эффективно работать с любыми видами измельчаемого материала. Такая техника оснащается универсальной фрезой-турбиной. Принцип функционирования заключается в поэтапных механизмах измельчения.

Следующим вариантом классификации садовых измельчителей являются отличия по типу материала, используемого для изготовления корпуса:

  • металлический вариант;
  • пластиковый вариант.

Показатели мощности и уровень производительности, позволяет подразделять садовые измельчители на следующие виды моделей:

  • бытового типа;
  • профессионального типа;
  • полупрофессионального типа.

При выборе следует ориентироваться не только на размеры ветвей, но и возрастные особенности садовых насаждений. Любительский вариант агрегатов подходит для переработки наиболее тонких ветвей и молодых растений. Чтобы измельчить толстые сучья, применяются профессиональные модели.

Как выбрать садовый измельчитель (видео)

Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа

Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев. Технология самостоятельного изготовления:

  • подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
  • насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
  • сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
  • организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
  • обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
  • организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.

В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы, но создание такого варианта конструкции является достаточно трудоёмким.

Как сделать самодельный измельчитель яблок

Помимо щепореза, в приусадебном садоводстве очень популярен эффективный и достаточно производительный измельчитель для яблок. Такой агрегат выполнить не слишком сложно, руководствуясь следующими рекомендациями:

  • из листового метала d 80 мм на токарном станке выполнить ступени выхода для вала и под подшипники;
  • на фрезерном станке изготавливается зубчатый вал с треугольными насечками по всей длине зубьев;
  • для изготовления корпуса может использоваться наружная стальная часть старой стиральной машины с вертикальной загрузкой, сваренная в цельный короб;
  • выполнение в коробе маленького зазора, который приходится на расстояние между рабочим валом и стенкой корпуса;
  • для плавного вращения вала и надёжного его закрепления используются стандартные подшипниковые узлы из циркулярки;
  • сваривание из уголков опорной рамы и выполнение деревянного основания для установки емкости под прием выходящей из измельчителя массы;
  • применение специальной пускорегулирующей аппаратуры для обустройства блока управления, что позволит включать и выключать оборудование;
  • фиксация ремня посредством специального болта и прикручивание на раму рукояти и роликов, упрощающих эксплуатацию агрегата.

На заключительном этапе, на верхние углы рамы, при помощи болтов, фиксируется корпус. Электродвигатель размещается в боковой части конструкции.

Как сделать измельчитель травы своими руками (видео)

Изготовление садового измельчителя для мотоблока своими руками

Эффективный измельчитель веток для мотоблока позволяет значительно уменьшить количество растительного мусора на приусадебном участке. Веткоизмельчители заводского изготовления прекрасно подходит к любым видам мотоблоков и мотокультиваторов с ременным приводом от шкива двигателя на шкив редуктора.

Для самостоятельного изготовления потребуется использовать материалы и инструменты, представленные:

  • мотоблоком;
  • ножами от электрического рубанка;
  • шкивом и валом;
  • подшипникаи;
  • швеллером;
  • листовым металлом толщиной 3 мм;
  • болтами, гайками и шайбами;
  • сварочным аппаратом;
  • болгаркой;
  • молотком;
  • набором ключей;
  • плоскогубцами;
  • дрелью.

Технология самостоятельного изготовления:

  • свариваем из швеллера основание и устанавливаем неподвижный нож;
  • выполняем приводной вал с ножами от электрического рубанка;
  • устанавливаем шкив на вал с режущим аппаратом, что позволит приводить его в действие ременной передачей от мотоблока;
  • свариваем и устанавливаем приемный бункер для измельчения растительного мусора.

На заключительном этапе устанавливаем измельчающий агрегат на переднюю часть мотоблока и натягиваем ременную передачу на шкив.

Как использовать измельченную биомассу в качестве удобрения

В качестве биомассы для удобрений используется измельченная масса картона, кухонные отходы и растительный мусор. Это прекрасная альтернатива покупным удобрениям. Очень важно правильно подготовить биомассу к применению на приусадебных и садово-огородных участках в качестве высокоэффективных подкормок. С этой целью используются специальные компостеры или стандартные компостные кучи.

На самый низ компостной кучи закладывается масса, представленная измельченными толстыми побегами многолетних растений. Сверху такой слой накрывается небольшим количеством уже зрелого компоста или плодородной почвы. Затем послойно засыпаются измельченные отходы растительного происхождения. Необходимо пересыпать каждый слой двухсантиметровым слоем садового грунта с доломитом или мелом из расчета пары килограмм на каждый кубический метр компостируемой массы.

В результате естественных процессов, происходящих внутри компостируемой массы, образуется ценное удобрение, которое может применяться практически в неограниченных количествах для улучшения качественных характеристик грунта на приусадебной территории или подкормки выращиваемых садово-огородных растений. Компост допускается вносить в грунт на протяжении всего периода вегетации, но оптимальный эффект удаётся получить при внесении весной и в осенний период.

Вокруг многолетников и садовых насаждений, а также на цветниках и клумбах, компостная биомасса насыпается слоем в 20-50 мм и немного перемешивается с почвой. Для улучшения состояния газонной травы достаточно насыпать сантиметровый слой.

Как сделать садовый измельчитель своими руками (видео)

Самостоятельно изготовленные измельчители для травы, опадающих плодов и любого другого растительного мусора, являются на сегодняшний день очень надежными помощниками садоводов и огородников. При помощи такого оборудования можно не только легко и быстро можно очистить приусадебную территорию от мусора, но также получить качественное и очень эффективное, экологически чистое удобрение.

dachadecor.ru
