Котел своими руками из трубы – Котел из трубы своими руками

Содержание

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

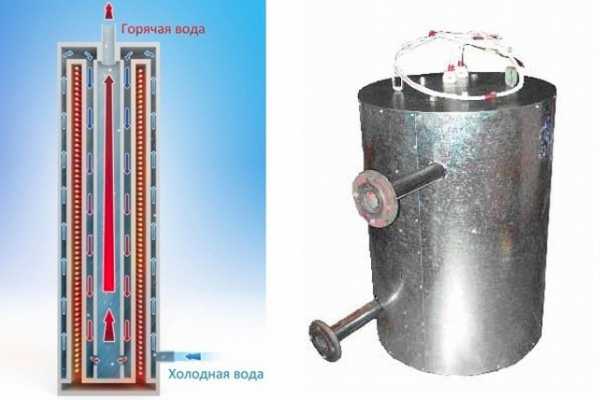

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

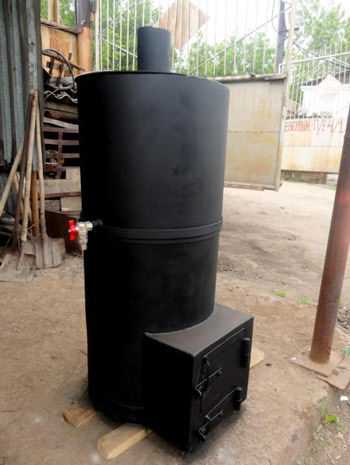

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

x-teplo.ru

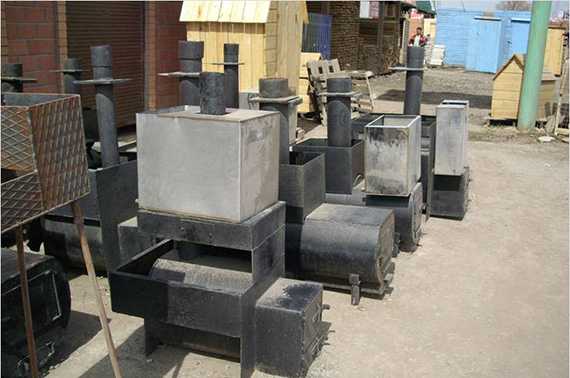

Котлы для бань своими руками

Одним из ключевых этапов строительства такого здания, как баня, является непосредственная сборка отопительного устройства, в качестве которого выступает котел или печь. Для того, чтобы приступить к установке самодельного котла в бане своими руками, следует определиться, в каких планах он отличается от печки.

В принципе, можно сказать, что в большинстве случаев у подобных установок особых отличий не бывает. Это связано с тем, что они выполняют примерно одни и те же функции:

  1. Создать в помещении комфортную температуру;
  2. Подогреть воду;
  3. Накалить камни.

Виды котлов для бань

Следует сказать, что конструкции могут дифференцироваться в зависимости от используемого топлива:

  1. Твердотопливные установки, которые работают на угле, торфе, дровах и других аналогичных видах горючего;
  2. Электрические котлы – наиболее безопасные конструкции, так как у них значительно ниже вероятность возникновения возгорания. К тому же у таких установок есть главное преимущество по сравнению с другими – нет необходимости следить за тем, чтобы не закончилось горючее. Достаточно просто воткнуть прибор в розетку и включить его;
  3. Газовые котлы тоже вполне экономичные, к тому же выпускаются такие конструкции в сборке с баком для воды. Главное в этом случае грамотно рассчитать мощность установки;
  4. Жидкотопливные котлы функционируют на отработанном масле, керосине, солярке и иных текучих видах горючего.

Выбирая материал, из которого будет сделан котел, также следует учитывать определенные моменты. К примеру, чугунные котлы не подойдут для установки непосредственно в парной, так как вследствие повышенной влажности они могут попросту лопнуть. Для них придется изготавливать отдельное помещение, что в условиях обыкновенной бани не слишком целесообразно.

В связи с этим, непосредственно в парной лучше всего ставить котлы, выполненные из следующих материалов:

  1. Металл;
  2. Кирпич;
  3. Металл, обложенный кирпичом.

Если говорить о традиции, то в банях строили кирпичные печи больших размеров, однако сейчас за счет современных технологий сегодня можно соорудить котел небольшого размера, особенно, при использовании металла. Стоит сказать, что далеко не каждый человек в состоянии приобрести котел, произведенных на заводе, поэтому можно сделать его самостоятельно.

Следует определиться с горючим, которое будет использоваться в котле. Газовые и электрические установки самостоятельно собирать не следует – такие установки приобретаются уже в готовом виде. Самодельные аналогичные котлы ни электрики, ни газовики не разрешат устанавливать самому, так как это может привести к возникновению аварийной ситуации. Проще всего сделать котел, работающий на твердом топливе.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.
Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

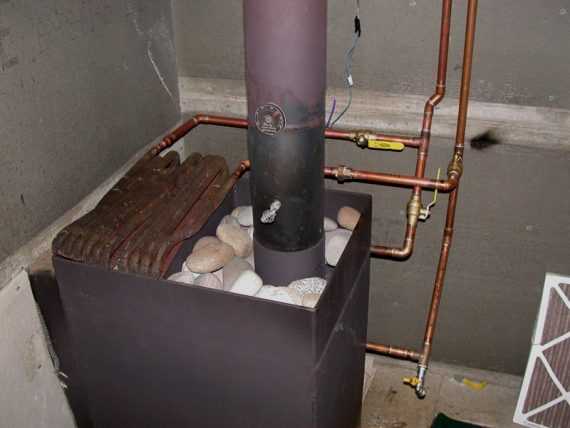

Котлы для бани из трубы с каменками

Банный котел можно сделать из стальных листов – в результате должна получиться открытая печь, которую обкладывают для безопасности кирпичом.

На первом этапе приобретают все необходимое для изготовления такой конструкции:

  • Листовая сталь, минимальная толщина которой должна быть 5 мм – она пойдет для сооружения стенок котла;
  • 10-миллиметровая сталь для изготовления дна. Здесь материал берется толще, потому что она больше раскаляется под воздействием высоких температур;
  • Различная фурнитура для отопительных приборов;
  • Арматура толщиной не более 4-5 мм, из которой будет свариваться сетка для камней;
  • Швеллеры;
  • Оцинкованная жесть для отвода продуктов горения – ее толщина должна быть порядка 2 мм;
  • Асбест для верхних элементов печной трубы.

Перед тем, как начинать работу по изготовлению отопительного котла, разрабатывают его чертеж, где конструкция должна быть изображена сверху, сбоку, в разрезе. Все размеры приводятся строго в миллиметрах. Когда это сделано, чертеж переносят в масштабе один к одному на закупленные материалы.

Из листов стали собирается корпус котла. К сварке следует подходить очень ответственно и тщательно проваривать металл на всю толщину, иначе на этих участках под воздействием высокой температуры постепенно начнут образовываться свищи.

В верхней части котла прорезается отверстие для последующей установки дымоотвода. Сразу же приваривают жестяную трубу. Стоит отметить, что в этом случае нужно будет использовать специальные электроды.

При сооружении такой конструкции также нужно будет сделать фундамент печи, иначе пол попросту не выдержит вес изделия. Делать фундамент нужно по той же технологии, что и для котла, выполненного из металлической трубы.

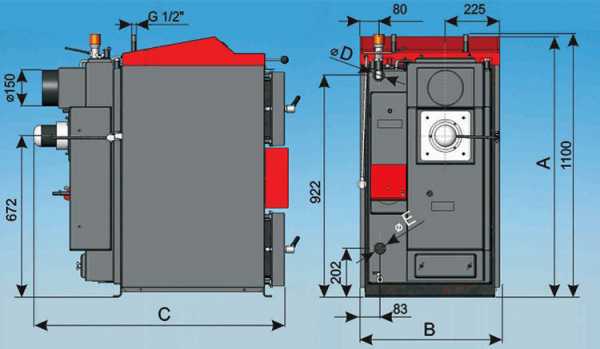

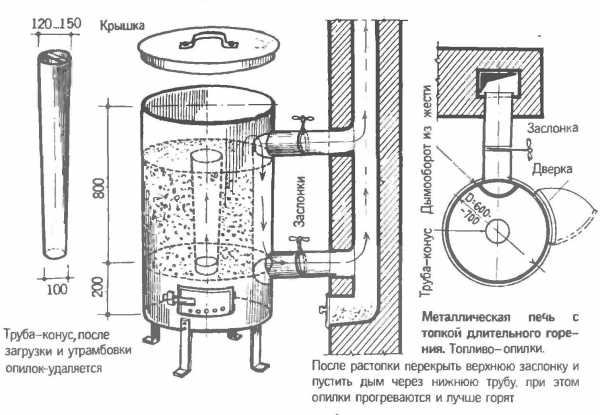

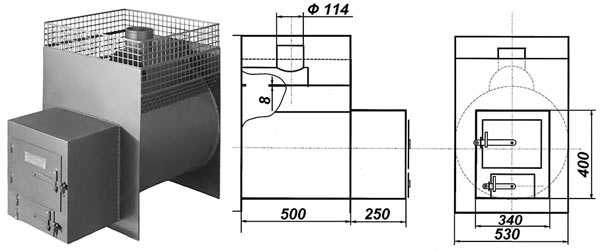

Чертеж котла из металла

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

Блиц-советы

  • Категорически запрещается строить баню слишком близко к другим строениям, так как это может стать причиной крупного пожара. Из-за такого местоположения бани специалисты могут не разрешить установку газового или электрического котла;
  • Для увеличения показателей пожарной безопасности на выходе из трубы должна обязательно находиться решетка искрогасителя, которая не будет позволять разлетаться горящим уголькам из печки;
  • Если в работе железной печи начинают наблюдаться определенные недочеты, то их следует устранять сразу же, так как это может стать причиной загазованности парилки. Особенно опасен в этом отношении угарный газ, так как он полностью лишен запаха.

housetronic.ru

Котел отопления своими руками – чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Содержание:

  1. Котлы отопления для дома
  2. Электричество и газ, как традиционные виды топлива
  3. Альтернативные источники тепла и сухой остаток
  4. Котлы отопления на дровах
  5. Пиролизный котел своими руками
  6. Котел на жидком топливе своими руками

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе, как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

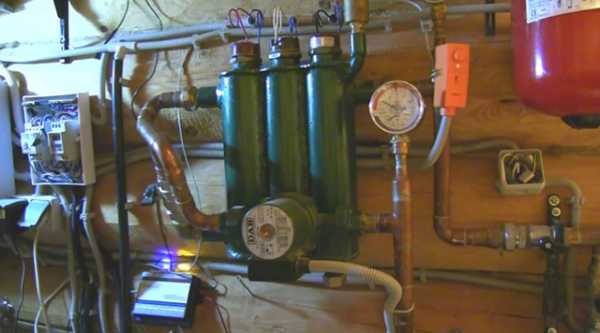

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

  1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
  2.  Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
  3.  Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
  4.  Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
  5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

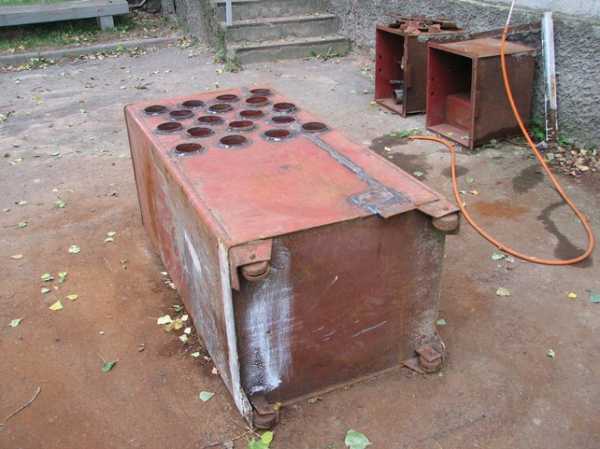

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

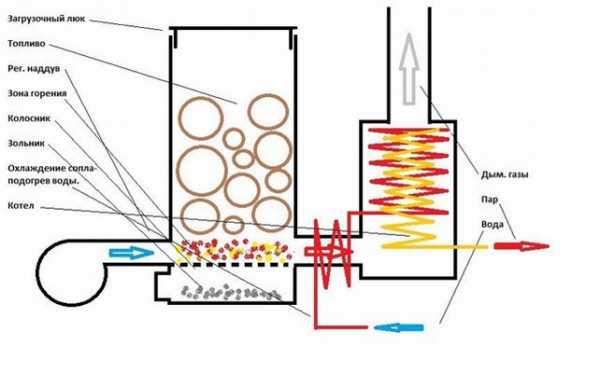

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

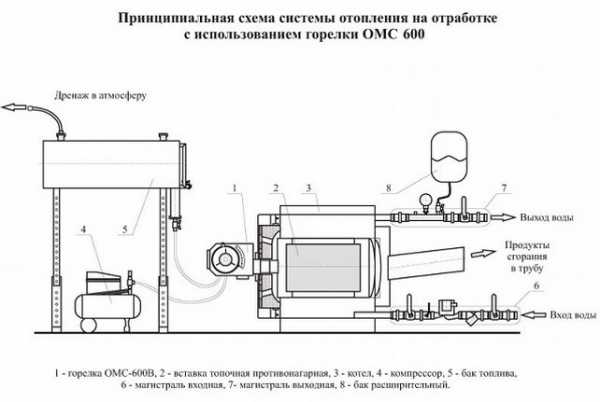

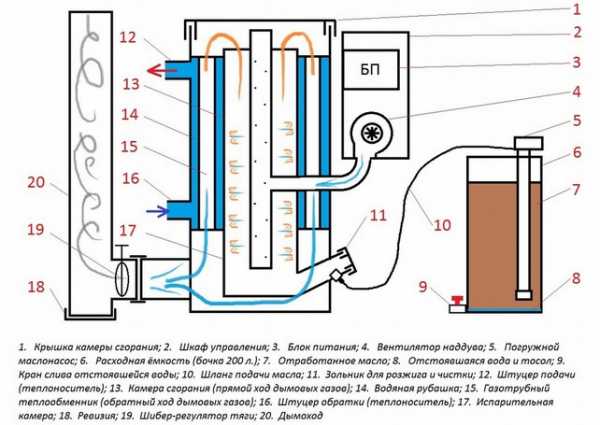

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Читайте также Теплоизоляция трубопроводов отопления,  Как увлажнить воздух в комнате без увлажнителя, Водяное отопление частного дома своими руками, Ветрогенераторы на 220В своими руками

nashprorab.com

Твердотопливный котел своими руками - руководство по изготовлению

Отсутствие централизованного газоснабжения осложняет жизнь домовладельца: зимой греться придется дровами или углем, которые постоянно нужно подкладывать.

Но есть у этой ситуации и положительная сторона: теплогенератор имеет простейшую конструкцию, поэтому его легко можно сделать самостоятельно.

При этом пользователь не только экономит значительную сумму, но и получает агрегат, максимально соответствующий его потребностям. Как делается твердотопливный котел своими руками, и какие идеи можно позаимствовать у заводских моделей?

Принцип работы

В общих чертах принцип действия котла на твердом топливе выглядит так:

  1. В специальную камеру, именуемую топкой, помещаются дрова, уголь и тому подобное топливо.
  2. Загруженное топливо поджигается. Процесс его сжигания в разных котлах может иметь некоторые особенности, но суть всегда остается неизменной: происходит реакция окисления органических молекул с выделением большого количества тепла. Скорость горения, а соответственно и мощность теплообразования, будет зависеть от количества поступающего в топку воздуха. Его можно регулировать при помощи подвижной заслонки, установленной на воздухозаборнике (поддувале).
  3. Образующееся при сгорании топлива тепло, как и тепло отходящих дымовых газов, нагревает содержимое специального резервуара – теплообменника. Через входной и выходной патрубки теплообменник подсоединяется к отопительному контуру и становится, таким образом, его частью. Нагретая в теплообменнике среда за счет конвекции или работы насоса поступает в отопительный контур, распределяя по нему тепловую энергию.

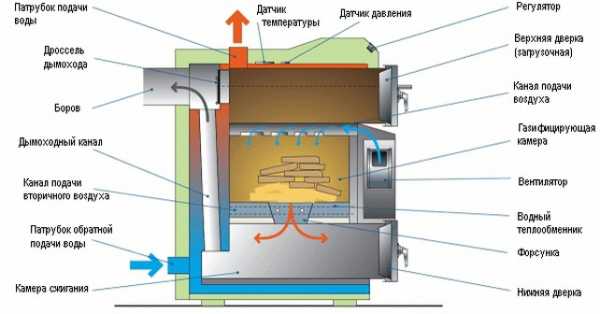

Котел длительного горения – принцип работы

Образующийся при сгорании топлива дым за счет конвекции удаляется через вертикальную трубу – дымоход.

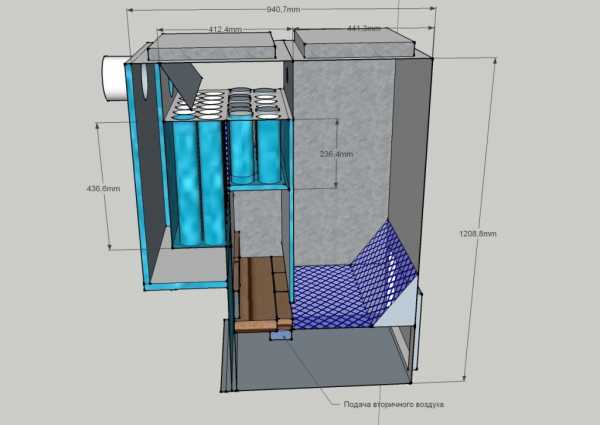

Котел твердотопливный длительного горения своими руками – чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь.

Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Ограничить с помощью заслонки поступление воздуха, так чтобы топливо не горело, а медленно тлело

Этот вариант крайне нерационален:

  • Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
  • Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
  • КПД котла значительно понижается.
Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

  • после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
  • пламя гаснет и котел, можно сказать, выключается;
  • при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена – главные составляющие успеха у потребителя. Котел Бакси – инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах – экономичное и эффективное решение при отсутствии коммуникаций. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Схема котла

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Чертеж котла на твердом топливе

Топка и теплообменник окутываются базальтовой ватой (теплоизоляция) и помещаются в корпус.

Процесс изготовления

Первым делом надо подготовить все необходимые заготовки:

  1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
  2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
  3. 4-миллиметровые листы конструкционной стали для корпуса.
  4. Уголок 50х4 мм, из которого будет набираться колосниковая решетка.
  5. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
  6. Труба Ду150 (патрубок для присоединения дымохода).
  7. Труба прямоугольная 60х40 (воздухозаборник).
  8. Стальная полоса 20х3 мм.
  9. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
  10. Асбестовый шнур для герметизации проемов.
  11. Ручки для дверок заводского изготовления.

Сварку деталей следует выполнять электродами МР-3С или АНО-21.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

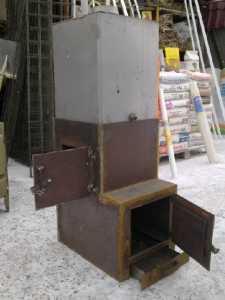

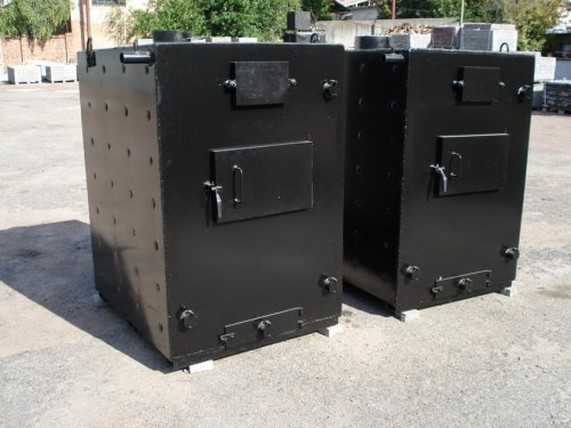

Самодельный котел из листового металла

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

  1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
  2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
  3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
  4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
  5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Видео на тему

microklimat.pro

Котел на отопление своими руками

Главной частью, сердцем любой системы отопления является котел. Многообразие их видов и конструкций способно поразить всякое воображение. И, надо отдать должное, многие современные котлы являются и экономичными, и эффективными устройствами. Они имеют тонкие регулировки, снабжены автоматикой и могут работать без участия человека. Некоторые модели даже могут отправить СМС хозяину и «доложить» о тепловой обстановке в доме, а хозяин по мобильному телефону или через интернет-соединение может заказать нужную температуру к своему приезду. Но бывают случаи, когда выгодно сделать котел на отопление своими руками. Например, для отопления дачного домика или теплицы.

Котел на отопление своими руками

Котел на отопление своими руками

Интернет буквально перегружен различной информацией по самостоятельному изготовлению котлов отопления. Применяются совершенно неожиданные комплектующие, которые никак не задумывались ранее быть частью котла; некоторые технические решения могут поспорить с изобретениями конструкторских бюро; КПД некоторых котлов не уступают лучшим котлам именитых производителей. Но к сожалению, в интернете и немало «мусорной» информации, которая не может ничем помочь, а в некоторых случаях способна и навредить. Авторы некоторых обзоров хвастливо заявляют, что нет ничего проще, чем самостоятельно изготовить котел отопления, хотя на самом деле это непростая задача. Цель этой статьи разобраться, какие именно котлы отопления достойны того, чтобы сделать их самостоятельно и каковы особенности технологического процесса их изготовления.

Содержание статьи

Виды котлов отопления и возможность их самостоятельного изготовления

Задача котла отопления – нагреть при помощи какого-либо топлива теплоноситель и передать его в систему отопления, которая уже распределяет тепло потребителям. Именно по виду применяемого топлива котлы делятся на несколько больших классов. Рассмотрим эти классы и сразу определим целесообразность самостоятельного их изготовления.

  • Газовые котлы отопления – в настоящее время — это наиболее экономически выгодный вид топлива. Современные газовые котлы имеют высокий КПД, легко управляются, работают без вмешательства человека. Самостоятельное изготовление газовых котлов возможно, но категорически не рекомендуется. Во-первых, из-за того, что газ – это опасный вид топлива и любое несанкционированное вмешательство может привести к печальным последствиям, а, во-вторых, никакая газоснабжающая организация не даст разрешения на эксплуатацию самодельного газового котла. И правильно сделает.
Газовые котлы отопления запрещено изготавливать самостоятельно.

Газовые котлы отопления запрещено изготавливать самостоятельно.

  • Жидкотопливные котлы применяются там, где нет газификации и других видов топлива. Эти котлы имеют очень высокий КПД, они легко поддаются автоматизации, но их применение связано с определенными трудностями по хранению больших количеств топлива: солярки или мазута. Самостоятельное изготовление жидкотопливных котлов запрещено, никакой пожарный инспектор не поставит свою подпись при сдаче дома в эксплуатацию, если он будет оборудован не сертифицированным оборудованием. Да и, наверное, мало кто захочет жить на пороховой бочке.



Жидкотопливные котлы чаще всего вынужденная мера, а не здравый смысл

Жидкотопливные котлы чаще всего вынужденная мера, а не здравый смысл

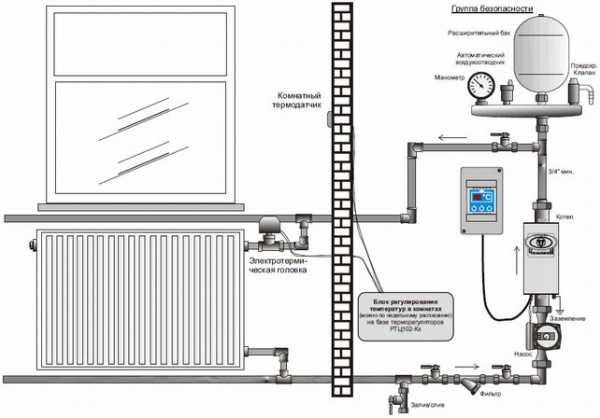

  • Электрические котлы отопления имеют явное преимущество перед всеми остальными в простоте своей конструкции, малым габаритным размерам, удобству управления. Эти котлы сравнительно просто сделать самостоятельно. Но все эти преимущества нивелируются высокими ценами на электроэнергию. К сожалению, отопление электричеством экономически невыгодно. Оно и понятно, ведь значительную часть электроэнергии получают путем сжигания углеводородного топлива. Еще одним существенным ограничением является то, что не всегда электроснабжающие организации дадут разрешение на выделение большой мощности.
Единственная помеха для широкого внедрения электрических котлов - высокие цены на электроэнергию

Единственная помеха для широкого внедрения электрических котлов — высокие цены на электроэнергию

  • Твердотопливные котлы отопления, несмотря на заверения скептиков об их скором уходе на второй план, продолжают успешно работать и поныне. Мало того – они испытывают настоящее второе рождение. В качестве топлива в них используются дрова, каменный уголь, торфяные брикеты, горючие сланцы и другие виды твердого топлива. Очень интересны котлы, которые используют особый род топлива –  пеллеты, изготавливаемые из отходов древесины. Эти котлы поддаются автоматизации, имеют высокий КПД, но производство и логистика пеллет пока находится на зачаточном уровне. Для самостоятельного изготовления более всего подходят именно твердотопливные котлы, поэтому будем рассматривать именно их. Но особого внимания достойны одни из представителей твердотопливных котлов – пиролизные.
Твердотопливным котлам еще рано отправляться "на свалку истории"

Твердотопливным котлам еще рано отправляться «на свалку истории»

Твердотопливные пиролизные котлы отопления

Классический твердотопливный котел представляет собой емкость определенного объема, выполненная из металла: стали или чугуна. В ней происходит сгорание твердого топлива, при этом выделяется тепловая энергия, передаваемая теплоносителю при помощи теплообменников. При этом в камеру сгорания постоянно подается наружный воздух для поддержания горения топлива. Если прикрывать подачу воздуха, то процесс горения замедлится, а если открыть, то оно будет идти быстрее именно так регулируют мощность классических твердотопливных котлов.

Существуют котлы, приспособленные только для определенного вида топлива: дрова, уголь, пеллеты, — но есть модели, которые работают на любом топливе. Твердотопливные котлы могут быть как с естественной тягой, так и с принудительной. КПД хорошо спроектированного и выполненного классического твердотопливного котла может достигать 71—79%. Преимуществами таких котлов являются:

  • Доступность и низкая цена на топливо.
  • Возможность использовать несколько видов топлива.
  • Способность сжигать отходы деревообрабатывающего производства и сельскохозяйственной переработки.
  • Полная автономность работы, независимость от электроэнергии.

Однако классические твердотопливные котлы обладают и рядом недостатков, с которыми невозможно не считаться:

  • На одной загрузке топлива котлы работают не более 4—6 часов.
  • Необходимость хранения больших запасов топлива требует дополнительных площадей.
  • Загрузка в основном происходит в ручном режиме.
  • Классические твердотопливные котлы требуют постоянной очистки от продуктов сгорания.
  • Процесс сгорания обладает инерционностью, его трудно контролировать.

В категории твердотопливных котлов стоит выделить в отдельную группу так называемые пиролизные котлы, работа которых происходит за счет раздельного сгорания топлива и выходящих из него продуктов распада – пиролизных газов. Рассмотрим работу такого котла на примере.

Устройство и принцип работы пиролизного котла

Устройство и принцип работы пиролизного котла

Топливо (это чаще всего дрова) через верхнюю загрузочную дверку загружают в газифицирующую камеру. Дроссель дымохода полностью открывают и дрова поджигают. При этом включают вентилятор, который подает в камеру воздух. Естественно, дрова начинают гореть как в обычном твердотопливном котле.

После того как дрова разгорелись, закрывают верхнюю дверку и перекрывают дроссель дымохода. Воздух продолжает поступать к топливу, но в ограниченном количестве, поэтому дрова начинают тлеть при температуре от 200 до 800 °C. При этих условиях происходит реакция пиролиза: разложения древесины на твердую часть в виде угля и легкую — пиролизных газов, которые через форсунку подаются в камеру сжигания. Туда же подается через канал подачи вторичного воздуха подогретая смесь. В условиях высоких температур пиролизные газы воспламеняются и окисляются подаваемым воздухом. Температура их сгорания при этом составляет около 1100 °C.

Раскаленные газы проходят через множественные дымовые каналы, которые находятся в среде теплоносителя системы отопления – воде. Происходит передача тепловой энергии. Высокая температура в камере сжигания поддерживает процесс пиролиза в газифицирующей камере. Если необходимо доложить дрова в газифицирующую камеру, то для этого полностью открывают дроссель дымохода, выжидают несколько минут, чтобы камера проветрилась от пиролизных газов и начался обычный процесс горения. После этого открывают дверцу, докладывают дрова, закрывают дверцу и  заслонку (дроссель) дымохода. Процесс пиролиза и дожигания газов в нижней камере возобновляется.

Внимание: В котлах с нагнетанием первичного и вторичного воздуха открывать дверцу загрузки можно только после открытия заслонки дымохода и паузы. В ином случае, при открытии дверцы пиролизные газы, скопившиеся в камере газификации, могут воспламениться. Этого недостатка лишены пиролизные котлы не с нагнетанием воздуха, а с дымососом, где в камерах создается разрежение.

Пиролизные котлы отопления обладают следующими преимуществами:

  • В пиролизных котлах происходит полное сгорание топлива, что позволяет гораздо реже очищать зольник и высокотемпературные газоходы.
Пламя в камере сжигания

Пламя в камере сжигания

  • Горением пиролизных газов можно легко управлять, что позволяет сделать управление котлом автоматизированных.
  • Процесс горения в газифицируемой камере управляемый при помощи подачи первичного воздуха. Горение замедленное, а это позволяет на одной закладке дров работать от 5—7 часов до нескольких суток (у котлов верхнего горения).
  • В пиролизных котлах можно сжигать крупные не колотые дрова.
  • В качестве топлива могут быть использованы древесные отходы, обрезки фанеры, ДСП, ДВП, МДФ.
  • Пиролизные котлы в 3 раза меньше выбрасывают в атмосферу вредных веществ.

Недостатки пиролизных котлов:

  • Для работы вентилятора или дымососа необходима электроэнергия, поэтому следует озаботиться оснащением котла мощным источником бесперебойного питания.
  • При влажности топлива более 20% резко падает КПД котла.
  • В случае малых нагрузок возможны перепады в работе котла, что сказывается на отложении дегтя в газоходных каналах. Для постоянной нагрузки котла может потребоваться теплоаккумулятор – для запасания тепловой энергии.
Избыток сгенерированного тепла можно сохранить в теплоаккумуляторе

Избыток сгенерированного тепла можно сохранить в теплоаккумуляторе

  • Чтобы в газоходах котла не выпадал конденсат, необходимо поддерживать температуру обратки не менее 60 °C. Конденсат приводит к ускоренной низкотемпературной коррозии котла.
  • Невозможность организации автоматической подачи топлива.
  • Пиролизные котлы очень материалоемкие, поэтому стоят в 1,5—2 раза выше, чем классические твердотопливные.

Так как в пиролизных котлах происходит высокотемпературное горение (1100—1200 °C), то нижнюю часть камеры газификации и всю камеру сжигания, включая и дверцу, нужно особым образом защитить при помощи футеровки – специальной жаропрочной облицовки. Учитывая высокие температуры, футеровка делается либо шамотным кирпичом, либо специальными жаростойкими муллитокорундовыми бетонами. Какие функции выполняет футеровка:

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл

  • Защита металлических поверхностей камер котла от воздействия высоких температур, что предотвращает металл от прогорания.
  • Для успешного течения реакции выделения газов и горения пиролизных газов необходим определенный температурный режим. При контакте пламени с охлаждаемым металлом может пойти обильное выделение конденсата, а футеровка позволяет удерживать температуру реакции постоянной.

Котел на отопление своими руками

Прежде чем начинать изготовление пиролизного котла, необходимо точно определиться с его размерами, которые во многом зависят от необходимой мощности. Недостаточная мощность котла не позволит компенсировать все теплопотери, а избыточная потребует сброса излишков в теплоаккумулятор.

Обычно при расчетах принимают, что для отопления 10 м2 площади жилья требуется 1 киловатт мощности котла. Допустим, требуется отопить 250 м2 площади загородного дома. Получается, что котел должен иметь мощность не менее 25 КВт. В следующих рисунках приведены чертеж котла и таблица соответствия размеров — мощности котла.

Типовой чертеж твердотопливного пиролизного котла

Типовой чертеж твердотопливного пиролизного котла

Таблица соответствия размеров котла генерируемой мощности

Таблица соответствия размеров котла генерируемой мощности

Эти данные будут являться ориентиром для расчета будущей конструкции. Лучше всего воспользоваться готовыми чертежами уже сделанных и успешно работающих не один сезон котлов. На этих котлах уже отработаны типичные ошибки и их авторы охотно могут поделиться чертежами с подробнейшей спецификацией именно того котла, который будет отвечать всем потребностям. Естественно — это не бесплатно, но сумма в 50—70 $ просто смехотворна по сравнению с тем, что может ждать горе-самоделкина на пути к вожделенному котлу.

Настоятельно рекомендуется самому сделать 3D-визуализацию всех узлов котла в AutoCAD или любой другой подходящей программе, чтобы лучше понять внутреннее устройство и выработать правильную стратегию изготовления котла.

Пример 3D визуализации конструкции пиролизного котла

Пример 3D визуализации конструкции пиролизного котла

Необходимый инструмент и материалы для изготовления котла

Для изготовления пиролизного котла понадобится следующий инструмент:

  • Сварочный инвертор.
  • Электродрель с набором сверел по металлу разного диаметра.
  • Углошлифовальная машина (болгарка) под круг диаметром 230 мм.
  • Углошлифовальная машина под круг 125 мм.
  • Для проделывания отверстий большого диаметра желателен газовый резак или (что идеально) плазморез. Если их нет, то при определенном навыке это можно сделать болгаркой.
Филигранная резка металла плазмой

Филигранная резка металла плазмой

  • Стандартный набор слесарного инструмента: молоток, зубила, напильники, струбцины и другое.

Материалы для изготовления котла:

  • Для изготовления газифицирующей камеры и камеры сжигания лучше использовать листовую сталь 5 мм, а для внешней обшивки 4 мм. Всего понадобится примерно 7—10 м2 листа, в зависимости от конкретной модели. В крайнем случае можно обойтись для всего котла листом 4 мм.
  • Труба диаметром 57 мм толщиной стенки 3,5 мм для теплообменников – 8—10 м.
  • Труба диаметром 159 мм с толщиной стенки 4,5 мм для борова (горизонтального выхода дымохода из котла) – 0,5 м.
  • Шамотный огнеупорный кирпич ША-8 – 15-25 шт.
Шамотный кирпич нужен для футеровки

Шамотный кирпич нужен для футеровки

  • Труба диаметром 32 мм с толщиной стенки 4,5 мм – 2 м.
  • Профильная труба 60*30*2 мм – 2 м.
  • Профильная труба 80*40*2 мм – 2 м.
  • Полоса стальная 30*4 мм – 2 м.
  • Электроды – 5—6 пачек.
  • Круги отрезные 230 мм – 10 шт.
  • Круги отрезные 125 мм – 10 шт.
  • Круги шлифовальные 125 мм – 5 шт.
  • Вентилятор центробежный дутьевой.
Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла

Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла

  • Датчик температуры.

Приведенный перечень весьма приблизителен и не является точной инструкцией для исполнения. Все должно закупаться на основе индивидуальных расчетов. Наверняка что-то придется докупать, а что-то останется в излишках.

Изготовление пиролизного котла

Лучше всего составить оптимальный план раскроя стального листа на заготовки заранее, по уже имеющимся чертежам и нарубить его на прямоугольные заготовки сразу при закупке на металлобазе. Эта услуга, конечно, стоит денег, но дает преимущества во времени и качестве. Болгаркой такой ровный срез, как при рубке, сделать практически невозможно. Стандартные размеры стального горячекатанного листа толщиной 3—5 мм составляют 1,5*6 м.

Металлический лист на заготовки лучше нарубить на гильотине

Металлический лист на заготовки лучше нарубить на гильотине

Отметим основные этапы изготовления пиролизного котла:

  • После раскроя заготовок можно начинать изготавливать внутреннюю часть котла, а именно сваривать камеры: газифицирующую и сжигания. Монтаж лучше делать из двух половинок.
Начало сборки котла

Начало сборки котла

  • После того как будет сварен каркас камер, можно приварить заднюю стенку и воздуховоды в камере газификации. На фотографии они сделаны из швеллера, но это совершенно необязательно, достаточно профильной трубы 60*30*2 мм, в которой предварительно насверлить отверстий диаметром 10 мм. Обратите внимание на вырез в задней стенке под дымоходный канал.
Задняя стенка камеры газификации

Задняя стенка камеры газификации

  • В камеру сжигания выводится трубка подачи вторичного воздуха, которая связана с фасадом котла при помощи профильной трубы 20*20 мм.



Труба подачи вторичного воздуха в камеру сжигания

Труба подачи вторичного воздуха в камеру сжигания

  • Настало время готовить теплообменник. Для этого в заготовленной пластине по разметке выжигаются газовым резаком отверстия под газоходные трубы диаметром 57 см. При отсутствии резака можно прожечь большим током электродом, но этот способ хуже.
Направляющая пластина трубчатого теплообменника

Направляющая пластина трубчатого теплообменника

  • Нарезаются трубы теплообменника, насаживаются на опорные пластины, прихватываются сваркой. После проверки размеров, все стыки обвариваются. Теплообменник готов.
Готовый теплообменник

Готовый теплообменник

  • На свое штатное место приваривается теплообменник. На этом же этапе изготавливается и монтируется дроссельная заслонка дымохода.
Теплообменник и дроссельная заслонка на своих штатных местах

Теплообменник и дроссельная заслонка на своих штатных местах

  • Приваривается передняя стенка камер котла, предварительно в ней делаются отверстия для трубок подачи первичного и вторичного воздуха.
Передняя стенка камер

Передняя стенка камер

  • В месте дроссельной заслонки и выхода газохода приваривается задняя крышка и боров.
Боров (горизонтальная часть дымохода) приварен к задней крышке

Боров (горизонтальная часть дымохода) приварен к задней крышке

  • Внутренняя часть котла собрана. Теперь необходимо тщательно зачистить сварные швы шлифовальным диском и проверить их качество.
  • В качестве внешней обшивки котла применяется листовая сталь 4 мм. Для ее крепления на корпус котла навариваются отрезки уголка №25.
Уголки для крепления внешней облицовки котла

Уголки для крепления внешней облицовки котла

  • На предварительно размеченном и раскроенном листе обшивки делают сквозные отверстия диаметром 10—12 мм в месте расположения уголков.
Технологические отверстия для приваривания внешней обшивки к уголкам

Технологические отверстия для приваривания внешней обшивки к уголкам

  • Все отверстия обвариваются, чтобы лист обшивки надежно скрепился с основанием.
Лист обшивки приварен

Лист обшивки приварен

  • Подобным образом обшиваются все стороны котла кроме верхней крышки. Все стыки тщательно провариваются и зачищаются.
Листы обшивки после зачистки

Листы обшивки после зачистки

  • Настало время проверки герметичности всех сварных швов. Для этого все отверстия входа, выхода и слива теплоносителя заглушаются и котел наполняется водой через верхнюю крышку. Проверяется отсутствие течей. Если течь обнаружена, то это место помечается мелом для дальнейшего исправления.
Первичное испытание герметичности водой

Первичное испытание герметичности водой

  • Для ревизии дымоходов делается туннель для верхней крышки, изолированный от водяной рубашки котла и только потом заваривается верхняя часть котла.
Верхняя крышка с уплотнителем

Верхняя крышка с уплотнителем

  • Регулировку воздушных заслонок делают при помощи резьбовых шпилек.
Отличный способ тонкой регулировки воздушных заслонок

Отличный способ тонкой регулировки воздушных заслонок

  • Все воздушные отверстия закрывают общим кожухом, из которого выводят общий воздуховод из профильной трубы.
Кожух и общая подающая труба воздуховода

Кожух и общая подающая труба воздуховода

  • Изготавливают и навешивают дверцы для камер котла. В качестве футеровки дверцы можно применять либо чугунные пластины, либо шамотный кирпич. Уплотнение делают керамическим шнуром.
Дверца камеры с футеровкой и уплотнением

Дверца камеры с футеровкой и уплотнением

  • Футеровку нижней части камеры газификации до воздуховодов делают из шамотного кирпича. Для этого кирпич пилят при помощи болгарки с камнерезным диском. Доводят кирпич до нужного размера вручную на шлифовальном камне.
Футеровка нижней части газифицирующей камеры делается из пиленного шамотного кирпича

Футеровка нижней части газифицирующей камеры делается из пиленного шамотного кирпича

  • От геометрических размеров щели в нижней части камеры газификации зависит генерируемая мощность пиролизного котла. Поэтому при изготовлении камней футеровки надо принимать во внимание приведенные в таблице размеры, чтобы мощность котла соответствовала проектной.
Как размеры щели влияют на мощность котла

Как размеры щели влияют на мощность котла

  • На профильную трубу главного воздуховода приваривается фланец, а затем крепится центробежный вентилятор.
Вентилятор крепится к фланцу

Вентилятор крепится к фланцу

  • Шамотным кирпичом делают футеровку камеры сжигания.
Футеровка камеры сжигания

Футеровка камеры сжигания

  • Для улучшения теплопередачи котла рекомендуется помещать в каналы газохода теплообменника так называемые завихрители (турбулизаторы), которые, во-первых, замедляют движение раскаленных газов и тем самым улучшают теплопередачу, а, во-вторых, служат для очистки труб газохода от отложений.
Завихрители существенно повышают КПД котла

Завихрители существенно повышают КПД котла

  • Для прочистки завихрители прикрепляют к коромыслу, которое связано с рычагом, выведенным наружу. Покачивая рычаг можно быстро прочистить каналы.
Завихрители лучше укрепить на общем коромысле

Завихрители лучше укрепить на общем коромысле

  • Перед запуском котла следует проверить его герметичность и опрессовать его давлением в 4 бар. Для этого заглушаются все отверстия в котле, кроме подачи и обратки системы отопления. Котел наполняется водой полностью и к нему подключается опрессовщик.
Опрессовщиком удобно проверять герметичность гидравлических систем

Опрессовщиком удобно проверять герметичность гидравлических систем

  • Опрессовщиком давление доводится до 3 бар. Если давление сразу падает, значит, где-то есть течь, которую надо обнаружить и устранить. Если же давление в течение получаса не меняется, то можно считать, что котел герметичный и его можно интегрировать в систему отопления.
  • Для обеспечения безаварийной работы котла, на трубе подачи в систему отопления через резьбовой штуцер монтируется группа безопасности котла, которая включает аварийный клапан, автоматический воздухоотводчик и манометр. При возникновении нештатных ситуаций, клапан, настроенный на давление 3 бар, сбросит избыточное давление.
Каждый котел в закрытой системе отопления обязательно оснащается группой безопасности

Каждый котел в закрытой системе отопления обязательно оснащается группой безопасности

  • Пиролизный котел желательно оснастить блоком автоматики, который при помощи термодатчиков будет отслеживать режим работы котла и в случае необходимости производить его остановку и запуск. О том, как реализовано автоматическое управление в котлах, показано в видео.
Видео: Автоматика для пиролизного котла

Ввод пиролизного котла в эксплуатацию

Перед тем как производить первый запуск котла, необходимо его соединить с дымоходом и наполнить водой. Пустой котел запускать категорически запрещено – это приведет к перегреву. Помимо этого на каждом котле должен быть термометр, контролирующий температуру теплоносителя, который вкручивается в специально отведенное для этого место. Во всех проектах котлов обязательно предусмотрены отверстия для термометра, а также термодатчиков.

  • Вентилятор через выключатель соединяется с питающей сетью, проверяется его работа. Все воздушные заслонки ставятся в среднее положение.
  • На дно камеры газификации кладется бумага, чтобы она выглядывала из-под форсунки в камеру сжигания, а на нее уже укладываются дрова. Первая загрузка дров не должна быть большой, достаточно нескольких небольших поленьев. Дверь камеры газификации плотно закрывается.
  • Полностью открывается дроссельная заслонка дымохода камеры газификации, включается вентилятор и поджигается бумага.
  • Когда горение дров станет уверенным, через несколько минут, закрывается дроссельная заслонка дымохода. Дрова должны перейти в режим медленного горения (тления), которое сопровождается выделением пиролизных газов. Через нижнюю дверцу камеры сжигания производится контроль зажигания факела горения пиролизных газов. Если он не загорелся, надо попробовать уменьшить подачу воздуха в камеру газификации и увеличить в камеру сжигания.
  • После загорания пламени, заслонками регулируется его интенсивность и цвет. Бело-желтый цвет пламени говорит о правильной настройке котла.
  • Дверца отсека сжигания закрывается и засекается время, в течение которого котел доведет воду до кипения. По термометру контролируют повышение температуры. Как только, вода достигнет 100 °C – вентилятор отключают. Факел в камере сжигания должен погаснуть. Температура воды после этого должна снижаться.
  • При открытии дроссельной заслонки дымохода пламя в камере сжигания тоже должно погаснуть.

Заключение

  • Пиролизные котлы длительного горения являются сложными устройствами, поэтому их самостоятельное изготовление должно производиться только по чертежам тех котлов, которые уже показали себя в эксплуатации.
  • Самостоятельное изготовление требует неукоснительного соблюдения технологии с проверкой каждого этапа.
  • Пиролизные котлы очень материалоемкие, даже на их самостоятельное изготовление уходит очень много дорогостоящего металла. Окупятся они только тогда, когда будут находиться в постоянном пользовании в течение нескольких сезонов.
Видео: Изготовление пиролизного котла для отопления дома

stroyday.ru

Котлы на дровах своими руками

Дровяные котлы до сих пор остаются в почете, несмотря на наличие в домах газового, или электрооборудования. Устройство не совсем удобно использовать, постоянно нужно подкидывать дрова, выгребать золу, чистить котел. Однако и преимуществ у него немало: простое по конструкции и в эксплуатации, быстро обогревает помещение, независимо от централизованного газа, электрических систем.

Конструкция, несмотря на некоторые неудобства в эксплуатации, заключающегося в регулярной загрузке топливного материала, имеет свои преимущества. Водонагреватель, встроенный в котел, экономичен, прост в обслуживании, долговечен. Его можно соорудить самостоятельно, установить в бане, гараже, доме, на даче.

Конструкции могут быть классическими, пиролизными, быстрого горения:

  1. Обычный классический котел состоит из камеры сгорания внушительных размеров, зольной камеры, дымохода для отвода отработанного воздуха наружу, теплообменника, выполненного из чугуна, либо стали.
  2. Более устойчив и механически прочен стальной теплообменник, но при этом, совершенно не противостоит коррозии. Между зольной камерой и камерой горения, расположена колосниковая решетка, камеры ограждены от помещения заслонкой и плотными чугунными дверцами. Работает дровяной агрегат только на натуральном топливе, на дровах, торфе, поэтому, положительно сказывается на здоровье человека. Водонагреватель в нем устойчив к воздействию высокотемпературного режима, выполнен из прочного термостойкого материала.
  3. Пиролизные модели отличаются сгоранием газов в топке, выделяемых под воздействием нагрева топки до высоких температур, а не твердого топлива как принято считать. Пиролизное устройство оснащено дополнительно вентилятором для нагнетания воздуха, коаксиальным дымоходом.

Как сделать своими руками?

Чертеж самодельной печи на дровах:

Для сборки потребуются:

  • крепежные детали;
  • лювера;
  • профиля;
  • сталь в толщину 4 мм;
  • трубы 32, 57 159 мм в диаметре;
  • термодатчики, также дрель, электроды, аппарат для сварки, шлифовальная машинка диски на 230 и 125 мм;

Инструкция:

  1. Сначала, для котла делается чертеж. Размечаются размеры для камеры внутри Основание для конструкции – бетонная стяжка, кладка из кирпича. Топочная камера выкладывается из стальных листов до 2 мм в толщину.
  2. К баку приваривается отрезок трубы до 150 мм в диаметре, просверливаются в нем отверстия, в трубе будут прогорать пары масел.
  3. Приваривается теплообменник к верхней части камеры.
  4. Внутри камеры сделайте перегородки из металлического листа, движение продуктов горения будет замедлено, а печь увеличит свой теплообмен.
  5. Приварите дымоход к верхней части камеры, через него будут удаляться газообразные продукты горения.
  6. Соедините бак с трубой.
  7. В котел не должна попадать вода, иначе она будет пениться, а горящие масла выплескиваться через рай. Дымоход должен быть расположен строго вертикально, на высоте до 2 метров.
  8. Установите в верхнюю камеру насос для закачки воздуха.

Соорудить конструкцию несложно:

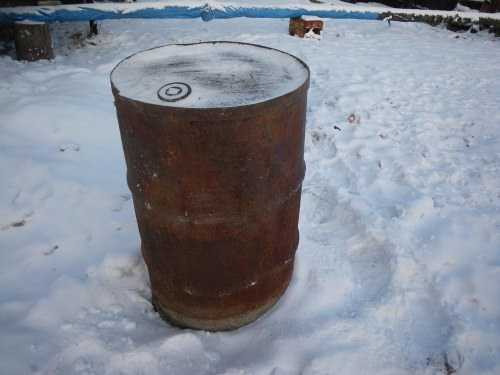

  1. Подберите круглую бочку, но можно и сварить из металлических листов емкость квадратную, или кубическую.
  2. Подберите трубу в диаметре до 300 мм, при выборе длины учитывайте мощность предполагаемого агрегата.
  3. Вырежьте из листа блины, 3 штуки для крышки котла и дна в толщину до 4 мм.
  4. Приварите дно котла.
  5. Для камеры сгорания, дверцы проделайте отверстие сбоку котла.
  6. Для поддувала проделайте такое же отверстие, но чуть ниже.
  7. Установите колосник в виде решетки из арматуры между окном камеры сгорания и поддувалом.
  8. Прикрепите колосник при помощи сварочного аппарата, уложите его на арматурные куски.
  9. Приварите ко дну конструкции ножки (4 шт.), в качестве материала можно взять трубу-сороковку в диаметре.
  10. Изготовьте пресс, состоящий из небольшого блина, из трубы около 100 мм в диаметре, также пару кусков швеллера.
  11. В круге прорежьте сквозное отверстие, приварите трубу к блину в центре.
  12. Распределите равномерно и приварите швеллера с другой стороны блина.
  13. Вставьте готовый пресс в котел.
  14. Для теплообменника подготовьте трубу, установите ее внутрь котла, предварительно подготовив камеру.
  15. Сбоку бочки проделайте отверстие под змеевик, по нему будет подаваться тепло.
  16. Возьмите второй блин, в центре прорежьте отверстие для трубы, около 100 мм. Для котла это послужит крышкой, которую, как правило, приваривают сверху корпуса.
  17. В качестве дымохода может быть часть трубы пресса, но в данном случае он потребует переделывания, поэтому должен быстро разбираться на части, сниматься. При прямоугольной конструкции, дымоход может стоять отдельно, приваривается сверху печи, сбоку.

Установка и подключение котла:

  1. Чтобы циркуляция воздуха была приемлемой, котел устанавливается над уровнем пола не менее 25 – 30 см.
  2. К днищу устройства привариваются стальные ножки, под них кладется фундамент из огнеупорного материала.
  3. Подключается котел к системе отопления поэтапно.
  4. К корпусу котла при помощи специальных патрубков привариваются трубы.
  5. В бак для воды врезается труба от дымоотвода.
  6. Перед тем, как подключить устройство, важно позаботиться о технике безопасности, выложить вокруг котла кирпичом в высоту до 1 метра. Кладка послужит защитой от ожогов при случайном прикосновении к горячей плите, а также обогрев будет более эффективным.

https://www.youtube.com/watch?v=lKDuWzV4_eY

Принцип работы

Конструкция дровяного котла

Дровяной классический котел работает путем загрузки в камеру сухих дров, которые подвергаются давлению, начинают сверху тлеть и выделять тепло. Самодельные устройства можно встретить шахтные с горением дров снизу. В пиролизной конструкции горят не дрова, а газ, отдающий помещению больше тепла, в зольнике не скапливается сажа, зола образуется в минимальном количестве.

По конструкции, пиролизные модели схожи с обычными, их также можно изготовить самостоятельно. В зависимости от предназначения агрегата, дополнительно может быть встроен воздуховод и ограничитель типа пресса, который послужит для давления на уложенную охапку дров.

Для отопления бани, установка воздуховода неуместна, он будет только задымлять помещение, лучше, если воздух будет выходить через открытую дверь зольника . Чтобы нагревать воду в саунах и банях, агрегат не сможет работать без изогнутой трубы, подключенной к общей системе водопровода, либо баку с водой, через который и будет проходить труба(дымоход), наполненный горячим воздухом.

Плюсы, минусы и требования безопасности

К преимуществам простого устройства на дровах можно отнести:

  1. Простоту эксплуатации.
  2. Отличную прогораемость дров.
  3. Экономичность при потреблении топлива.
  4. Высокий КПД до 83% – 92%.
  5. Экономичность при закладке топлива.
  6. Невозможность перегрева конструкции за счет оснащения его холодными контурами.
  7. Автоматическое отключение оборудования в результате прогорания дров.

Агрегат приспособлен для установки как в частном помещении, так и для хозяйственных нужд. Можно подобрать для обменника альтернативный вариант топлива, не только дрова, но и торф, пеллеты.

Котлы производятся из чугуна, стали, что делает их жароустойчивыми, прочными.

К недостаткам можно отнести:

  1. Коррозийность стали, корпуса котла.
  2. Регулярный сбор золы вручную.
  3. Быстрое прогорание дров, требующее загрузки новой порции.

В основном, твердотопливный агрегат станет верным обогревателем помещения в районах, не оснащенных газом, а также в гараже, в складских помещениях, ангарах.

Требования безопасности заключаются в:

  1. Регулярном проветривании помещения, устройство быстро сжигает кислород.
  2. Правильном размещении котла, он должен быть поставлен так, чтобы топливо добавлять было максимально удобно.
  3. Удалении всех легковоспламеняющихся материалов подальше от котла.

Советы

Самодельная конструкция в первую очередь должна быть практичной и безопасной.

Зная процесс изготовления и установки всех трех видов конструкций на дровах, вы сможете подобрать для себя приемлемый вариант, установить печь правильно и сделать ее безопасной.

Рекомендации:

  1. Оградите печь экраном от помещения, так будет безопаснее, особенно если в комнате находятся дети.
  2. Выложите корпус кирпичом, он не обожжет руки при случайном прикосновении к горячей печи.
  3. При установке водонагревателя, изолируйте трубы, тепла уходить будет меньше, а вода медленнее остывать.
  4. При установке пиролизной конструкции, закрывайте все отверстия после разжигания дров.
  5. Не оставляйте бак для воды пустым, в итоге сталь может быстро прогореть. Лучше в качестве материала используйте чугун, хотя сталь – прочнее, но подвержена коррозии от воды и высоких температур.
  6. Отключение устройства от отопительной системы будет проще, если к котлу на выходе прикрепить вентиль и краник для слива воды.
  7. Хорошо, если у конструкции будет регулятор температуры, контролировать температурный режим вы сможете самостоятельно.
  8. Подбирайте трубы из легированной, жаропрочной стали.

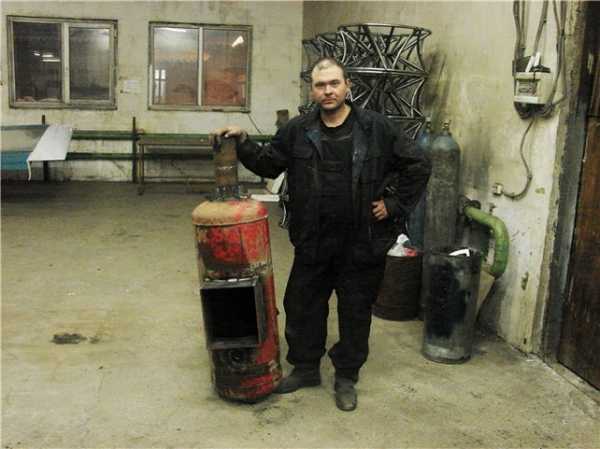

  9. Учитывайте объем при изготовлении камеры сгорания из баллона. При срезе верха. объем значительно уменьшится. Можно для котла длительного горения подобрать 2 газовых баллона, объема для топки будет достаточно.
  10. Герметизируйте дверцу зольника. Подгоняйте к проему ее плотнее, изнутри по периметру протяните асбестовый шнур.

househill.ru

Как своими руками из металла сварить твердотопливный котел для бани, саны, гаража или дачи?

Выбираем тип котла

Первым делом, при выборе котла, вы должны определиться с его мощностью, для этого делаем расчет объема отапливаемого помещения (площадь помещения умножить на высоту потолков). Данный показатель необходимо умножить на мощность, если постройка не утеплена, не поменяны окна, умножаем на 40 ватт.  А если все утеплено и установлены энергосберегающие окна и двери,  умножаем на 15 ватт.

Затем нужно четко определить его задачи — их может быть несколько, либо он служит лишь для отопления, или же он двухконтурный, и его вторая задача — это подогрев воды. Комбинированный, как правило, устанавливается для дачи или в частном доме или в сауне.

Поскольку он необходим не только как источник получения тепла, а функционально он нужен и для нагрева воды для хозяйственный целей, для принятия душа. А что касается помещений не требующих наличия водогрейного устройства, например, для теплицы, гаража, тут вполне подойдет одноконтурное устройство.

И для небольшой площади можно сделать самому дровяной мини котел из небольшого газового баллона или дисков от грузового автомобиля. Подобная переделка поможет вам сэкономить средства. Также необходимо определиться со способом установки, их может быть несколько — настенный или напольный.

Затем, если это основной источник тепла, тогда все понятно, необходимо проложить отопительные и водяные магистрали. А если это резервный источник тепла тщательно продумайте его  связь с основными тепловыми устройствами. Если одновременно будет использоваться оба прибора, для избежания перегрева и других неприятностей рекомендуется использовать расширительный бак.

Далее определитесь с топливом, которым вы будете топить ваш бытовой агрегат. Самый простой вариант — электрический котел, поскольку для его установки нет необходимости в получении разрешений, не надо продумывать место хранения топлива, и еще один плюс- это маленькие размеры самого агрегата, а также длительный период службы.

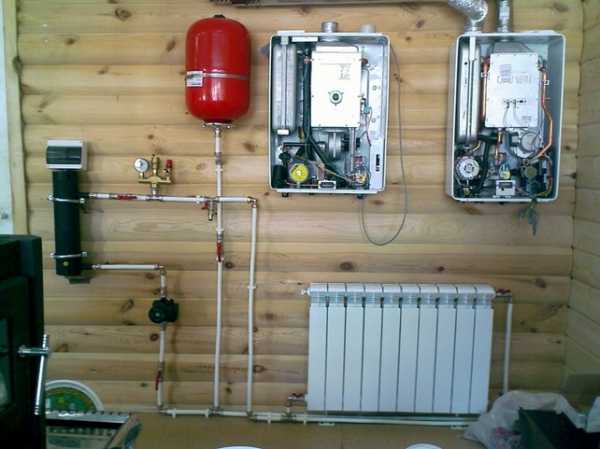

Электрический индукционный котел

Это будет идеальным эконом вариантом для отапливания небольшой загородной дачи. Однако к минусам можно отнести значительное снижение коэффициента полезного действия, в первые годы порядка  86%, а по истечению года службы оно может снизиться до 80%. Это происходит в результате отложения накипи на ТЭНе.

Газовый можно устанавливать, если поблизости есть газовая магистраль. Однако, в этом варианте много сложностей — первая из них — документация и разрешения, а это очень длительный и дорогостоящий процесс. Цена подобного вида топлива в последние годы значительно возросла и газовый котел уже  не является столь экономичным, как это было ранее.

Ну, и, наконец, котел на твердом топливе, для установки нет необходимости в получении какой- либо документации. Также к плюсам можно отнести огромный перечень разнообразия топлива, поскольку по способу топки они бывают на дровах, на опилках, угле, торфе, коксе, пеллетах.Существует большое разнообразие типов данных устройств.

Если нет возможности частой загрузки, а необходимо постоянно поддерживать температуру, можно сделать древесный котел длительного горения (котел типа Стропува). Загружать его необходимо один раз в сутки, так же, как и все устройства, он состоит из камеры сгорания, в которой происходит тепловой процесс, прогретый воздух нагревает теплообменник и выходит в дымоход. Прогретый теплоноситель вытесняет холодный, за счет чего и происходит его циркуляция в водяном контуре.

Если котел устанавливается в частном доме, можно отдать предпочтению котлу Кузнецова, по своему внешнему виду он похож на русскую печь, выполнен кирпичной кладкой, внутрь которой  устанавливается теплообменник. Помимо этого он может заменить вам плиту для приготовления пищи, поскольку есть вариация его возведения с варочной поверхностью.

Котел Кузнецова

Еще одна вариация твердотопливного агрегата- это котел Холмова, простой в изготовлении, подразумевает конструкцию шахтного типа. Топка и теплообменник располагаются вертикально, по поводу энергозависимости они могут работать и без электричества, в зависимости от выбранного чертежа для изготовления.  Если конструкцией предполагается автоматическая загрузка топлива вам понадобится подключать его к электросети.

Реактивная печь. Принцип ее работы  немного схож с пиролизным котлом и состоит в том, что после загрузки топлива в бункер, горение происходит в нижней части, со временем опускаясь из-за собственного веса. Горение стимулируется за счет притока воздуха из поддувала.

Далее газы двигаются в отдел верхнего горения, вследствие пиролизной реакции загораются. При этом происходит нагрев камеры горения и колпака. Благодаря разнице температуры между первичной камерой и колпаком образуется тяга и прогретые отходы горения выходят через дымоходное отверстие. Для топки используется щепа, и различная древесина.

Изготовление твердотопливного котла

Итак, определились с его типом, приступим к изготовлению самодельного устройства.

Проектирование

На данном этапе вам необходимо определиться с конструкцией и схемой:

  • Размером камеры сгорания.
  • Объемом теплообменника.
  • Размерами загрузочной дверцы.
  • Размером воздушного канала и дымохода.
  • Размещением группы безопасности.
  • Размером зольника.

Выбор материала и инструменты

Все зависит от выбранной модели, рассмотрим несколько примеров.

Для того, чтобы сделать самому котел Кузнецова, вам понадобятся:

  • Кирпичи около 800 шт.
  • Песок 150 кг. ( для фундамента и кладки).
  • Шамотные кирпичи 74 шт.
  • Жаростойкая глина 140 кг.
  • Засов на поддувало.
    Дверца поддувала со стеклом
  • Стальные уголки 35*42*42 см.
  • Задвижка.
  • Колосняк.
  • Строительный уровень.
  • Мастерок.

Однако, это вариант без варочной поверхности, если вы хотите чтобы в вашей печи из кирпича она была, соответственно, увеличится количество кирпичей и понадобится варочная поверхность. В более экономичном варианте ее можно  заменить чугунным листом.

Чтобы сварить твердотопливный газогенераторный котел из трубы своими руками нам понадобится из инструментов болгарка и сварочный аппарат, а из материалов:

  • Лист металла, толщина не менее 4 мм.
  • Металлическая труба диаметром 320 мм. Толщина металла должна превышать 4 мм.
  • Труба металлическая, диаметр 70 мм и 110 мм.

Инструкция

Будем рассматривать на примере котла длительного горения изготовленного из металла и трубы:

  • Разрезаем трубу на два отрезка — 0,8 метра и 1 метр.
  • Детали создания теплообменника. Из листа металла по диаметру трубы вырезаем днище и привариваем его к основанию. Для удобства установки можно сделать небольшие опоры из плотного металла.

    Затем изготавливаем воздушный распределитель, для этого из того же листового металла вырежьте окружность на 18 см меньше диаметра самой трубы. В его центре высверлите отверстие диаметром около 2 см.

  • В нижней части приварите крыльчатку, оборудованную лопастями из металла, их ширина не должна превышать 5 см.
  • Затем сверху регулятора приварите трубу 6 см. Ее высота должна превышать высоту котла. Сверху необходимо сделать задвижку, при помощи которой будет регулироваться подача воздуха.
  • Снизу сделайте отверстие для золы, оборудуйте его дверцей с задвижкой.
  • Сверху сделайте дымоходную трубу, диаметром 10 см. На протяжении 50 см она должна идти горизонтально.
  • Сделайте заслонку с отверстием для трубки распределителя.

Детали создания теплообменника

Существуют следующие их разновидности:

  • Трубы могут располагаться вертикально или горизонтально, относительно самого котла.
  • Шахтный теплообменник. Используется довольно редко, поскольку применяется в паровом котле и его элементы выходят в дымоход.
  • По форме может быть круглый или прямоугольный, в зависимости от конструкции, куда его помещают.

Какой бы конструкции теплообменник вы не выбрали, принцип их работы неизменен. Разница может заключаться только в материале, из которого его делают. Если вы решили сделать плоский накопитель, должны следить за тягой, поскольку, если она снизится, нагрев будет очень слабый. Будем делать теплообменник, который по своему внешнему виду похож на решетку.

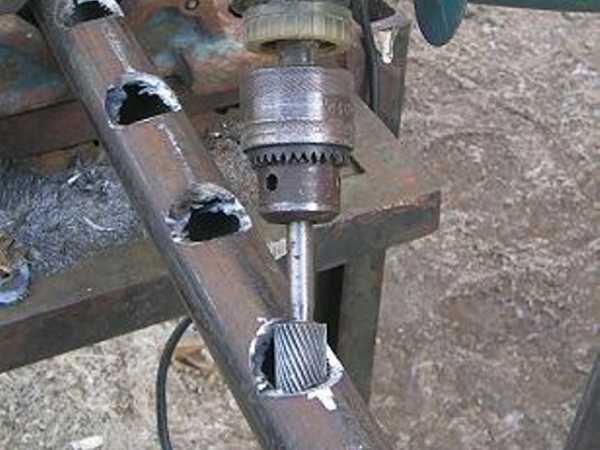

Для изготовления заготовьте 12 труб  диаметром 30 мм,  и длиной порядка 50 см — это будут  4 трубы  по 80 см  и 4 трубы по 60 см. Сварите между собой трубы 80 см и 60 см, чтобы получить прямоугольник, в нижней его части проделайте 12 отверстий и вварите туда оставшиеся трубы. Все, конструкция готова.

Соблюдайте следующие рекомендации:

  • Расстояние между пустотами должно быть не больше 1 см, в противном случае вода будет закипать.
  • Толщина трубок не менее 2,5 мм.
  • Расстояние между топкой и теплообменником 1-1,5 см.

Предлагаем посмотреть видео об изготовлении котла из нержавейки:

boilervdom.ru
