Провод для точечных светильников: сечение, марка, требования

Точечные светильники – удобный способ деления комнаты на зоны и акцентирования элементов декора и интерьера. Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт. Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!

Основные особенности

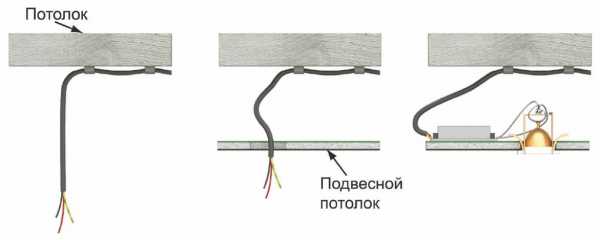

При подключении точечных светильников у нас есть возможность проложить проводку к каждой точке без штробления – за полотном подвесного или натяжного потолка. Положительные стороны – это удобно и относительно дёшево и быстро. Проблему вызывает опасность пожара.

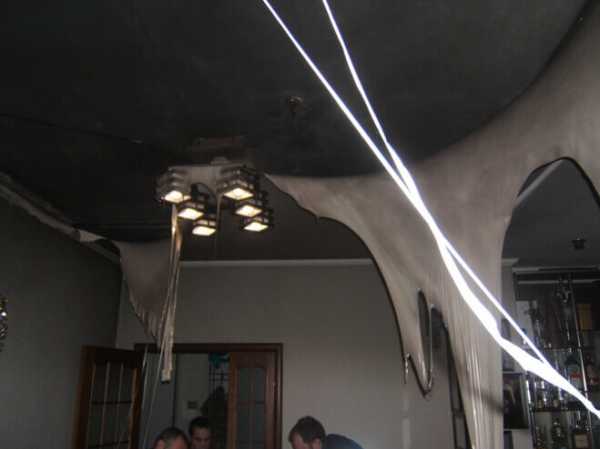

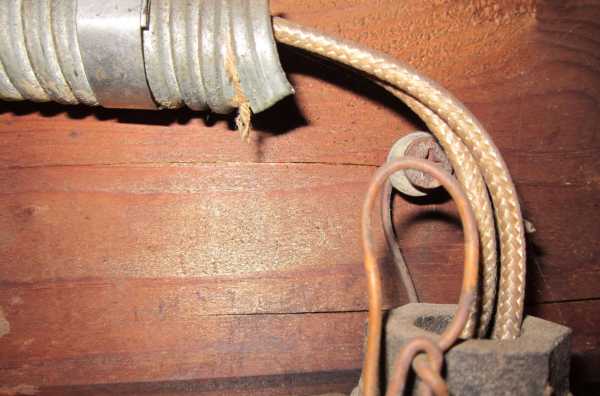

Дело в том, что при возгорании электрического кабеля при закрытой прокладке велика вероятность того, что пламя распространятся не будет, ведь и воздух почти не поступает к очагу и материалы, из которого выполняется изоляция, не воспламеняются. К тому же скрытая проводка в деревянных сооружениях не разрешается, соответственно раз она проложена в бетоне – окружающие провод материалы также воспламеняться не будут.

При этом при открытой прокладке по черновому потолку за «лицевым» покрытием есть шанс воспламенений. Поэтому при выборе кабеля или провода для подключения точечных светильников в первую очередь опирайтесь на позицию пожаробезопасности данного решения.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Варианты монтажа

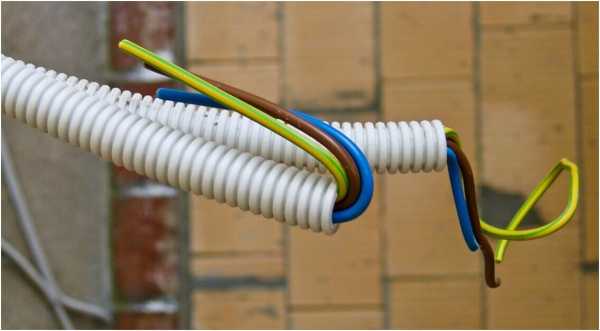

Прокладывать по черновому потолку кабель для точечных светильников нужно в серой ПВХ-гофре.

Она не распространяет горение, защищает проводники и позволяет использовать дюбель хомуты или клипсы для быстрого крепления провода к потолку.

Однако точечные светильники устанавливают не только в гостиной или спальне, но и в ванной комнате. Санузлы – это помещения с повышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-первых, все выключатели, распределительные коробки и розетки должны быть вынесены за пределы ванной комнаты или хотя бы за зону I. Если розеток всё-таки не избежать – пользуйтесь рекомендациям описанными в статье: розетки в ванной комнате.

Во-вторых, чтобы снизить риск поражения электрическим током – используйте светильники, которые питаются от напряжения 12В, особенно если светильники установлены в непосредственной близости к умывальнику, душевой кабине или ванной.

Использовать 220В светильники можно в случае влагозащищенного исполнения или расположения их в удаленном от перечисленных объектов места.

Также обязательно просмотрите видео, на котором специалист рассказывает, как правильно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:

В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше использовать для подключения точечных светильников, а какой нет? Почти все специалисты сходятся во мнении, что по своему предназначению и техническим характеристикам для этих задач лучше всего подходит кабель марки ВВГнг-LS. Сечение обычно используют 1,5 кв. мм. для линий освещения, тем не менее современные светильники потребляют мало – можно использовать и 0,75 кв. мм. Но учитывайте меньшую механическую прочность токопроводящих жил и реальную токовую нагрузку, при большом потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не забывайте о надежном соединении проводов.

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Кабель для освещения: марка, сечение, характеристики

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

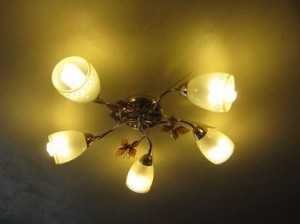

  1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
  2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

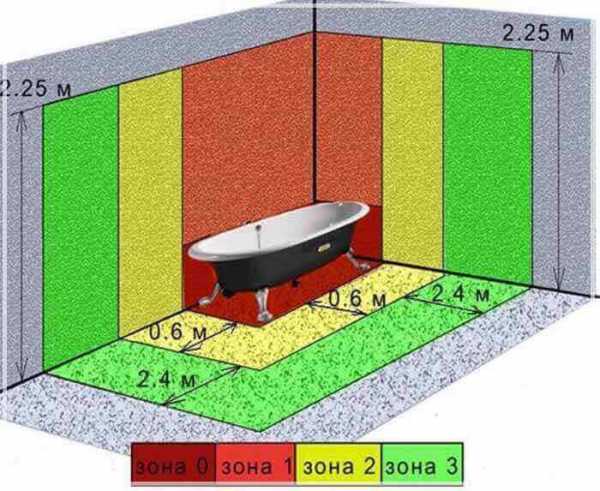

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

samelectrik.ru

Установка люстры. Крепление и подключение. Особенности

При установке или ремонте осветительной аппаратуры нельзя забывать о равномерном свете. Поэтому наиболее распространенными сегодня являются точечные светильники, разные световые трубки, светодиодные ленты. Их свет не режет глаза, так как не сосредоточен на одном месте, не образует тени. Но люстры также не потеряли своей известности, а наоборот, прогрессируют в развитии дизайнерских решений. В помещении они являются частью интерьера, логически завершают его дизайн. Но установка люстры требует выполнения специфических требований, о которых будет рассказано ниже.

Установка люстры и крепление

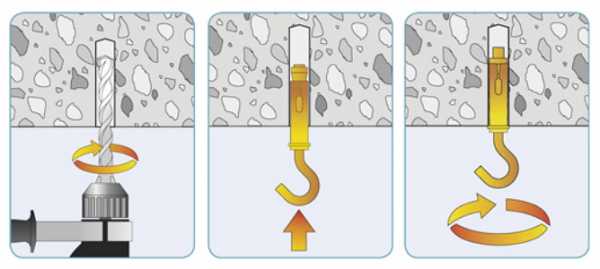

Самым распространенным монтажом люстры сегодня остался обычный крюк. Он крепится к потолку на дюбели или анкерными болтами. На потолок, сделанный из гипсокартона крюк закреплять нет смысла, так как такая конструкция ненадежная.

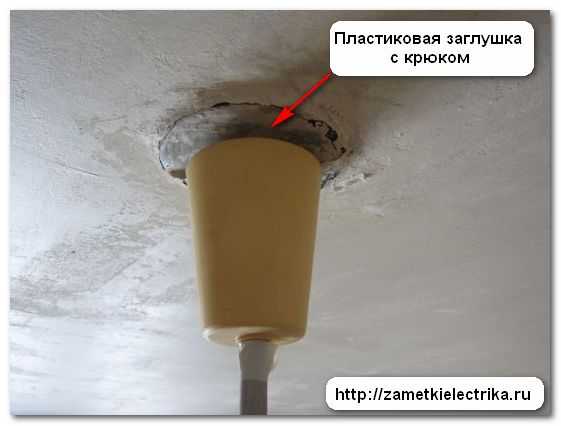

Установка люстры на крюке имеют в конструкции стакан. Он расположен на трубке, по которой имеет возможность передвигаться вверх и вниз. Если его сдвинуть вверх до конца, то он закроет собой отверстие в потолке и все соединения проводов. Роль трубки в некоторых люстрах может выполнять цепочка, тросик, либо сам кабель, если он имеет достаточно крепкую изоляцию, а люстра небольшая, как например, одноламповый вариант.

Установка люстры на крюк
  • Крюк выполнен с распорными планками, которые устроены таким образом, что они закрываются внутри полости. Если в потолке нет никаких отверстий, то нужно просверлить отверстие диаметром 3 см. В него нужно просунуть крюк со сложенными внутрь планками. При потягивании крюка вниз, планки должны раскрыться и зафиксировать крюк на потолке.

  • Подвесить на проволоке временно люстру для того, чтобы произвести подключения проводов.
  • Сделать соединения проводов (рассказано ниже).
  • Повесить люстру петлей на крюк.
  • Сдвинуть стакан люстры вверх до упора в потолок, все соединения проводов должны скрыться стаканом.

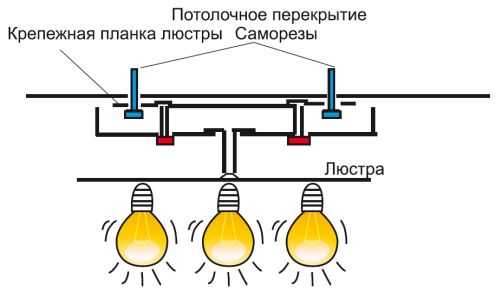

Другой группой люстр является конструкция, фиксирующаяся на монтажную планку.

Это более жесткий вид конструкции. Сначала монтируют на потолок входящую в комплект установочную планку. На нее и будет крепиться люстра.

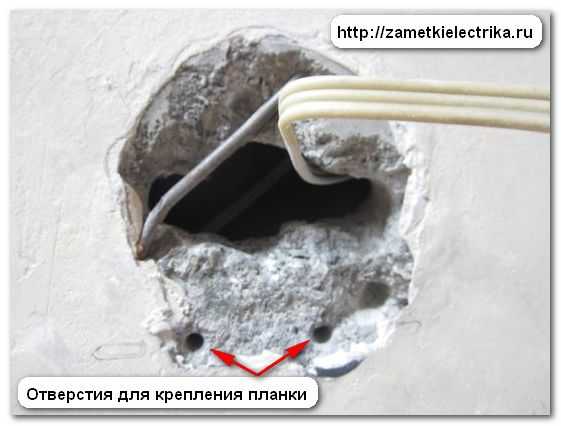

Установка люстры на планку
  • Потолок предварительно разметить.
  • Сверлить 2 отверстия в потолке для двух дюбелей дрелью и сверла по бетону (если потолок бетонный).
  • Вставить в отверстия дюбели.
  • Взять два самореза и закрепить ими планку на подготовленные отверстия в потолке.
  • Люстру временно с помощью проволоки подвесить к планке.
  • Произвести подключения проводов (будет рассказано ниже).
  • Взять люстру, приложить ее основанием к планке отверстиями для крепления, и закрепить винтами, входящими в комплект. Соединения проводов и все огрехи монтажа должны полностью скрыться за основанием люстры.

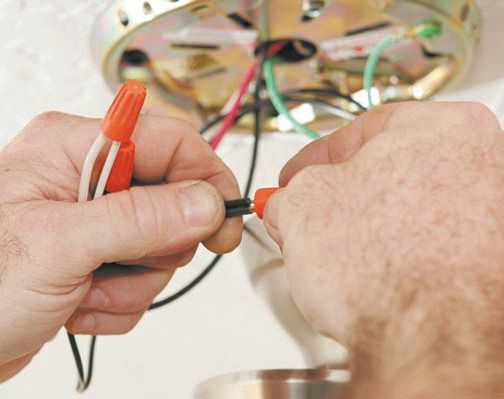

Подключение люстры

Когда количество выходных проводов из люстры равно двум, то подключение становится очень простым и быстрым. Немного сложнее выполнить подключение, если нужно сделать два выключателя, при этом из потолка и люстры торчат по три провода для зажигания каждой лампы или нескольких ламп отдельно.

Перед электромонтажными работами необходимо выключить питание в квартире с помощью автомата в щитке, произвести контроль напряжения мультиметром, либо другим прибором.

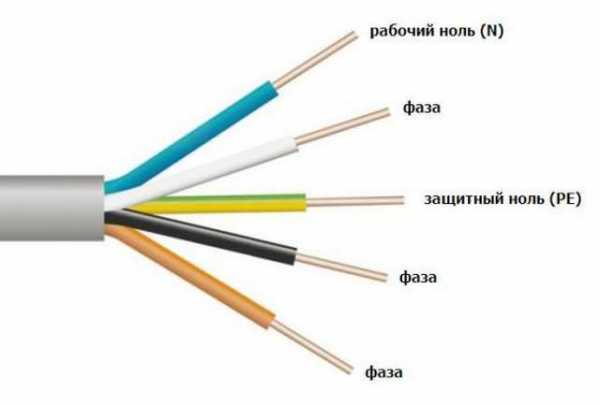

Обозначения проводов

Проводники на выходе из люстры обычно маркируются следующим образом:

  • L – фаза.
  • N – ноль.
  • РЕ – провод заземления.

Такая маркировка имеется только в люстрах недавнего выпуска. На старых конструкциях обозначений не было, поэтому при монтаже люстры старого образца, придется выяснять маркировку самостоятельно с помощью мультиметра.

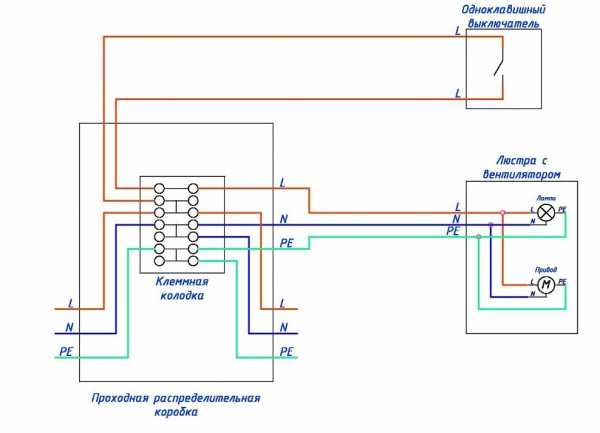

Заземление люстры

В новых люстрах провод заземления желто-зеленый, он подключается к заземляющему проводу проводки. Большинство квартир не оборудовано заземляющим проводником. Кроме того, в старых люстрах также нет такого провода, тогда заземление не производится, тем более, что на работу люстры это не влияет.

Подключение с двумя проводами

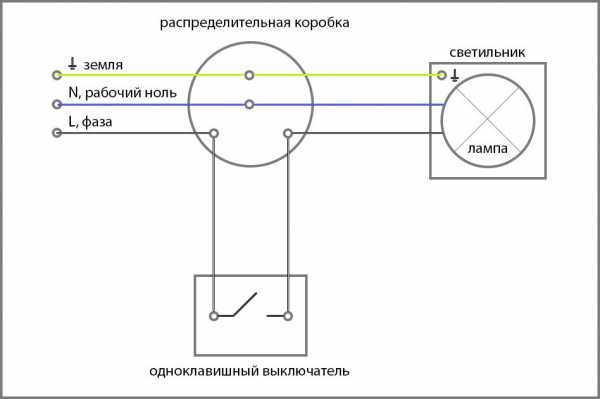

Установка люстры и подключение с одним рожком и одной лампой, с одинарным выключателем является довольно простым. Провода, торчащие из потолка, скручивают с проводниками люстры, либо соединяют их клеммной колодкой.

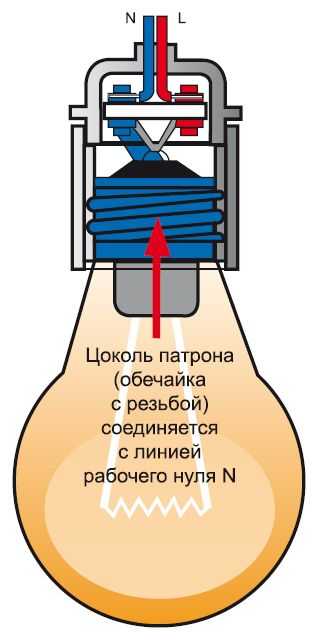

По правилам провод фазы в патроне соединяется с центральной клеммой, выключатель должен расцеплять фазу, а не ноль. На практике мало кто об этом думает.

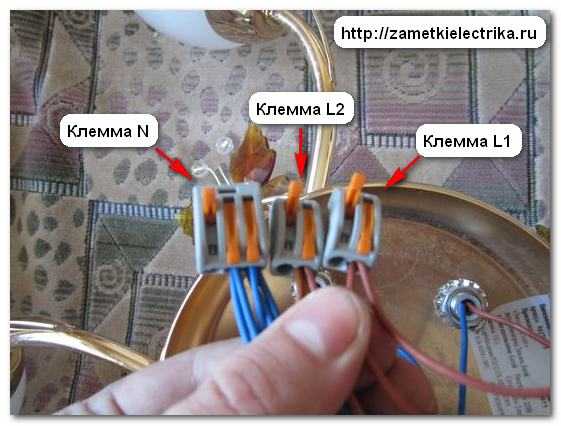

Подключение люстры с 3-мя проводниками

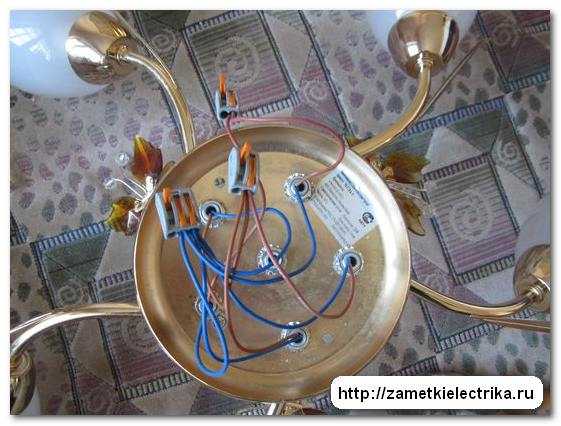

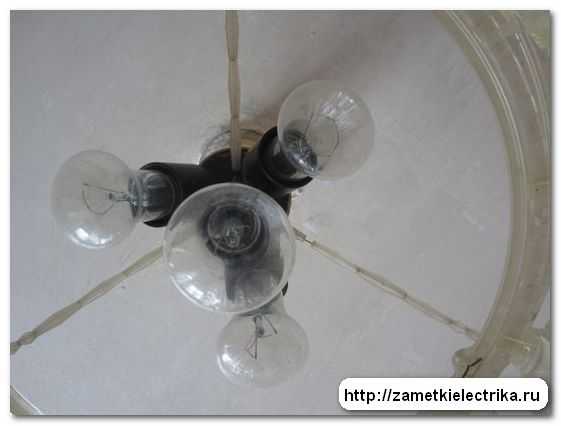

Если люстра оснащена более, чем одной лампой, а выключатель одинарный, то возможны три разных подключения:

  1. Светятся все лампы.
  2. Многокнопочным выключателем можно зажечь каждую лампу отдельно.
  3. Включение ламп по группам.

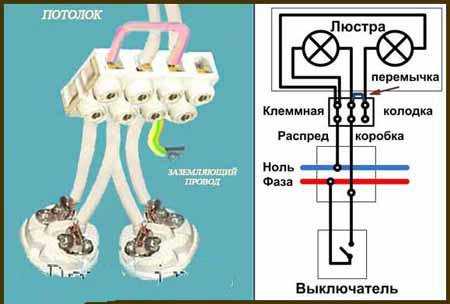

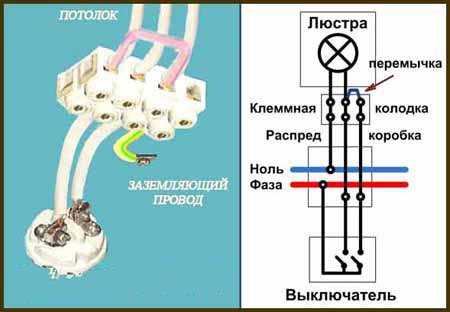

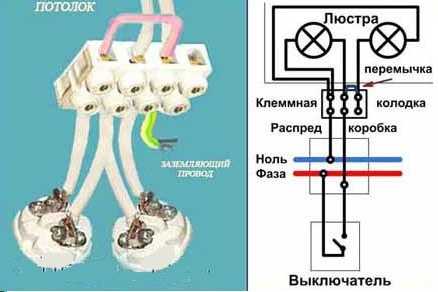

При 2-х проводах в потолке проще подключить люстру на все лампочки сразу. Обычно в люстрах провода уже заранее соединены парами, тогда производят подключение вышеописанным способом.

Вариантом сложнее является способ для включения отдельно каждой лампы. Пары проводов надо подключить параллельно. Можно сделать перемычку, как показано на рисунке.

Можно перемычку не выполнять, обойтись без нее. Достаточно выкрутить винты 1-й и 3-й клеммы, вытащить провод, поступающий из левого патрона из 1-й клеммы, установить его в 3-ю, совместно с правым проводником, поступающим от правого патрона.

Установка люстры: в потолке 3 проводника, из люстры -2

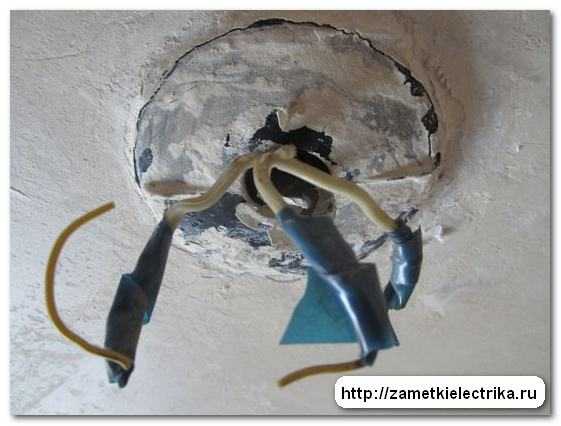

Обычно 3 провода из потолка идут при установленном 2-клавишном выключателе. Сначала нужно определиться с проводниками потолка, выяснить, где общий провод. Это проще сделать индикатором.

Чтобы найти общий проводник, включают 2 клавиши, по порядку прикасаются к каждому проводу индикатором. Индикатор может показывать несколько разных показаний в зависимости от вида разрываемого провода выключателем (фаза или ноль):

  • При касании к 2-м проводникам индикатор светится, к 3-му нет. Тогда провод, где нет свечения – общий.
  • Во время прикасания к одному проводнику есть свечение, к двум остальным – нет. В этом случае провод, на котором индикатор светится – общий.

Можно разобраться и без индикатора. Производим подключение к люстре двух любых проводников от потолка, выключателем щелкаем двумя клавишами. При зажигании света получилось соединение с общим проводником, и одним из проводов от выключателя. Можно оставить все в этом состоянии. Если необходимо разобраться до конца, то провода перебирают и делают подключение так, что при включении двух клавиш свет не горит. Так находят провода, которые идут от выключателя.

Далее, зажимают общий проводник и какой-либо другой от потолка, с двумя проводами от люстры. Если нужно сделать, чтобы свет загорался любой клавишей, то устанавливаем перемычку или в колодке зажимаем проводники, которые на рисунке соединены перемычкой вместе. Также, перемычку можно поставить в выключателе, а не в колодке с клеммами.

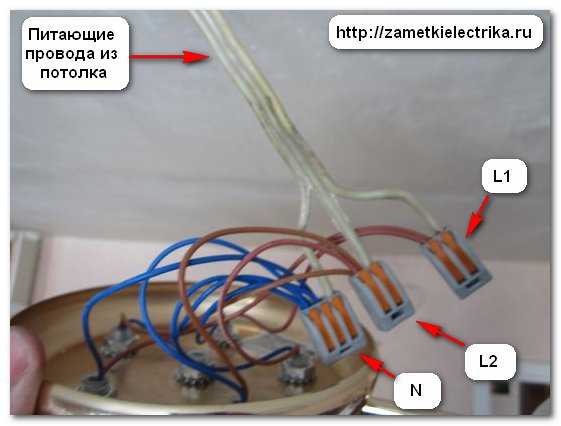

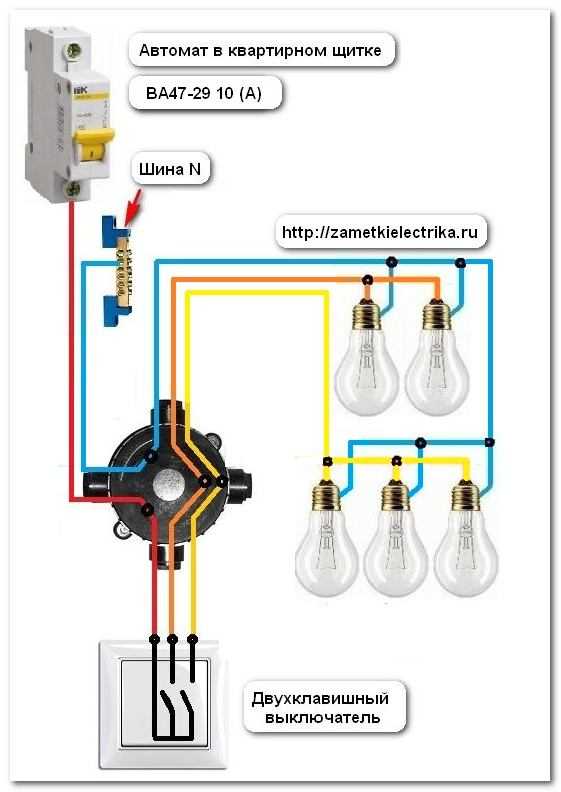

Установка люстры: из потолка – 3 провода, из люстры – несколько

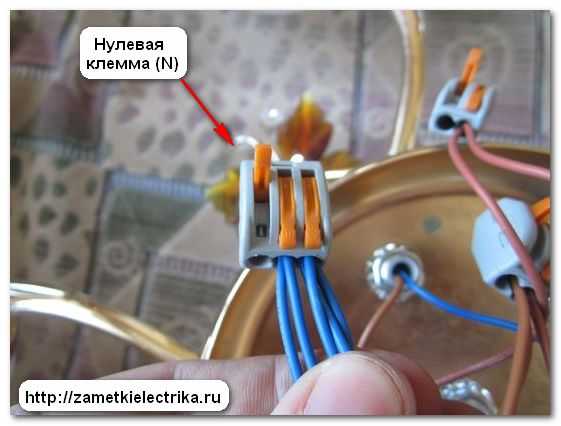

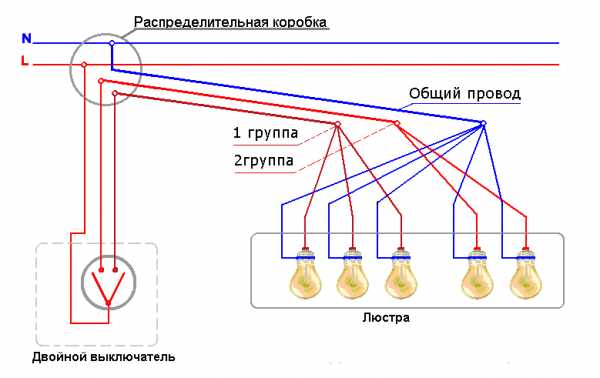

При необходимости включения ламп группами, люстру подключают по схеме, изображенной на рисунке. При этом необходим выключатель с двумя клавишами. Из 3-х проводов потолка определяют сначала общий проводник. К нему подключают по одному проводу пар от каждого патрона.

Остальные 2 проводника скручивают с оставшимися проводниками пар.

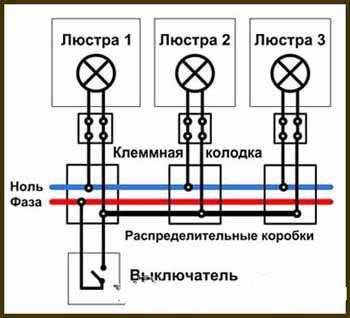

Схема нескольких люстр от одного одинарного выключателя

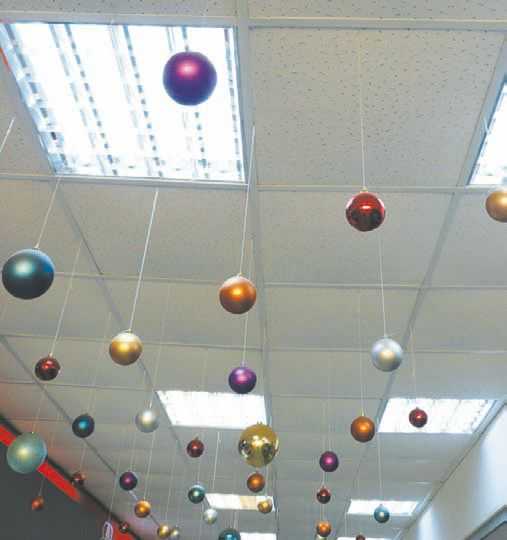

В большом по площади помещении, а также в помещении с подвесным потолком, для обеспечения освещения необходимого качества производят установку не одной люстры, а сразу нескольких штук, либо большое количество светильников с галогенными лампами. Чтобы их включить сразу все одним выключателем, все приборы освещения соединяют по параллельной схеме, подобно тому, как соединены патроны в люстре.

Каждая из люстр подсоединена к выключателю в своей распредкоробке. Допускается сделать соединение в одной распредкоробке. Это зависит от плана протяжки проводки в помещении. При наличии нескольких рожков в люстре, их соединяют по параллельной схеме, как в случае соединения, когда в потолке имеются 2 провода, а в люстре от 3-х и более.

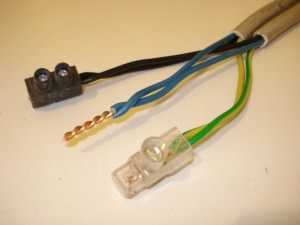

Правила соединения проводов

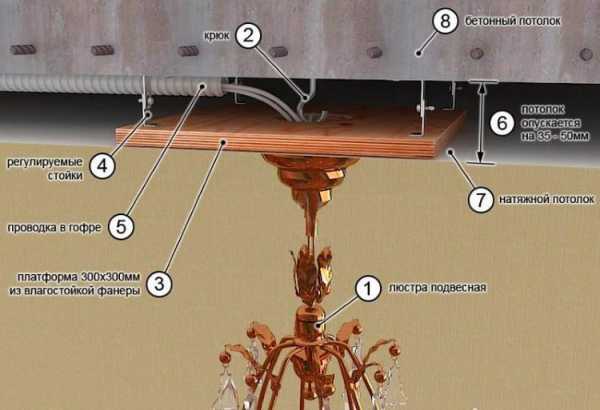

В настоящее время при производстве ремонта помещений выполняют подвесные потолки. Наиболее распространены варианты натяжных конструкций. Они великолепно смотрятся, не изнашиваются, имеют разные расцветки, водостойкие. Натяжные потолки монтируются от поверхности потолка на расстоянии 10 см, длины проводов может не хватить, поэтому чтобы установка люстры прошла нормально, необходимо наращивание проводов.

Сложность состоит в том, что после установки подвесного потолка концы проводов для соединения будут находиться далеко, и станет невозможно подключение люстры, либо светильника. Для этого потребуется демонтировать детали подвесного потолка. Чтобы этого не произошло, провода наращивают с помощью клеммной колодки, при этом винты зажимают с достаточным усилием, иначе со временем винты в колодке ослабнут.

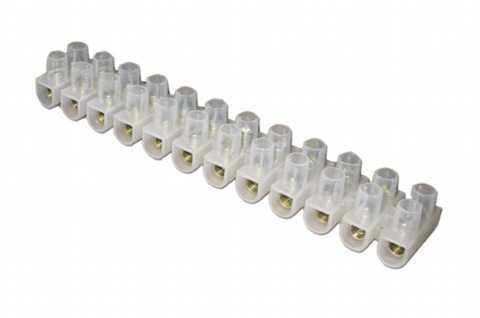

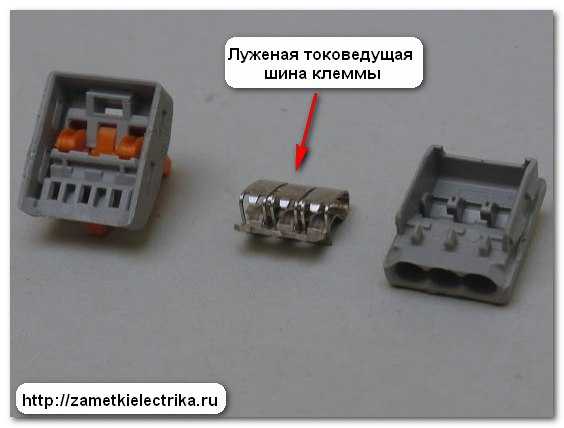

Также для удлинения проводов во время установки подвесного потолка применяют способ соединения неразъемной заклепкой.

Сечения проводников для монтажа люстры

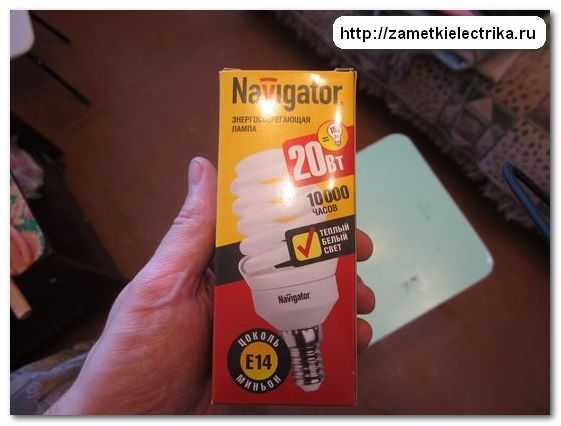

Лампы, применяемые в люстре, имеют небольшую мощность. Даже при установке в люстру шести лампочек накаливания на 100 ватт или галогенных ламп на 220 вольт, ток всех одновременно ламп будет равен не выше 3 ампер. Такую нагрузку может выдержать медный провод 0,5 мм2.  Обычная электропроводка в квартире выполняется проводом 2,5 мм2. Это дает возможность монтировать люстру к алюминиевым проводам с общей мощностью ламп до 2 кВт.

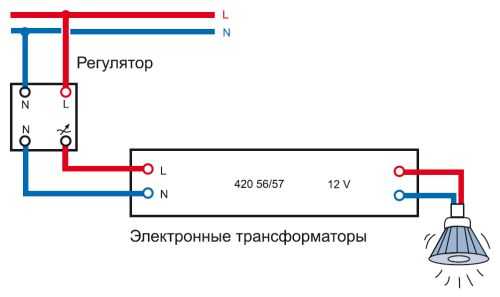

При применении галогенных ламп на напряжение 12 вольт в светильниках и люстрах, ток потребления значительно вырастает, поэтому провод от трансформатора до люстры необходимо рассчитать на соответствие нагрузки.

Если вы сомневаетесь в том, что сечение провода достаточно, то лучше ознакомиться конкретнее о способности проводов переносить нагрузку током по справочнику. Если люстра с лампами потребляет довольно большой ток, то необходимо подумать о том, чтобы заменить лампы более современными образцами: светодиодными, либо люминесцентными лампочками. Их расходуемый ток намного меньше ламп накаливания. Также стоит подумать о приобретении другой люстры с меньшим количеством ламп, либо в имеющейся люстре выкрутить несколько ламп для снижения тока нагрузки.

Похожие темы:



electrosam.ru

грамотно и правильно — Ремонт и отделка

Перед тем, как приступить к подключению люстры, надо  исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру,  имея возможность подключения  на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или  их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также –  что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Обозначение имеющейся проводки люстры

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение  в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен — РЕ.  Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь  и иной оттенок,  то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время  прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он  белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого  января, 2011г. В любой  отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ,  во всех странах маркируется  стандартным цветом — желто-зеленым.

Схема подключения люстры, когда  два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного  выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить  друг к другу при помощи клеммы, Wago, а также, колодки клеммной. Ещё можно осуществить соединение, применяя скрутку с двумя отдельными  проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и  больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

— когда включается выключатель, то загораются сразу все лампы;

— выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

— выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или  две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель  соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов,  содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения  люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары  проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через  левый патрон от начальной  клеммы,  и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения   осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих  из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться  каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

— в ходе прикосновения к двум отдельным проводам, присутствует  свечение, к третьему – отсутствует.  Следовательно,  провод без свечения, является общим;

— в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть  общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются  две клавиши в выключателе. Тогда получиться   отыскать провода, исходящие от выключателя.

Схема для подключения единственной  люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно,  а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать  обязательно. Осуществлять подключение одной люстры, но  двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

[reclam]

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

 Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю  через распределительную отдельную коробку. Но появляется возможность  все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от  потолка исходит два отдельных провода, а из люстры их три и  больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и  в нескольких подобных  необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот  вариант подсоединения светильников применяется очень часто при  осуществлении управления этими же светильниками. Они могут устанавливаться   в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши,  а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

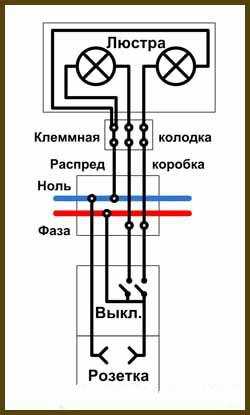

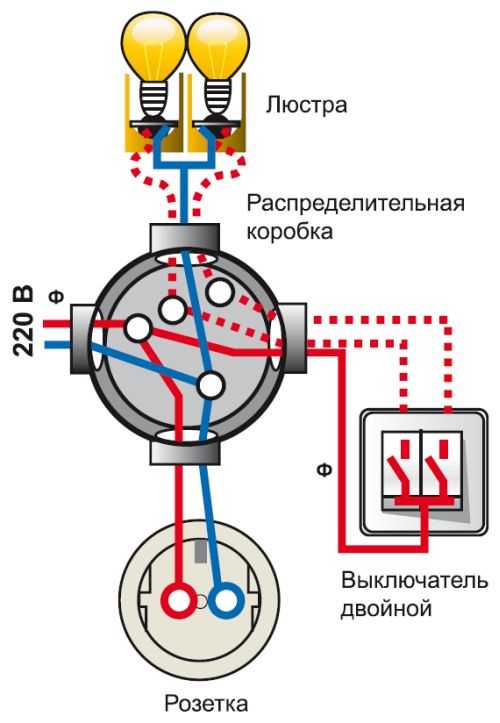

Схема для осуществления подключения люстры к блоку специальных выключателей  с наличием розетки Viko

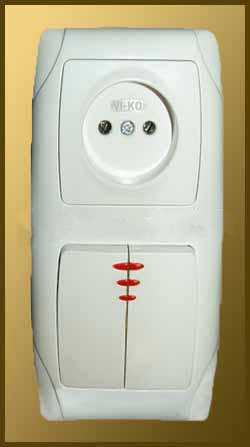

Не всегда, но в некоторых ситуациях,  требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель  на отдельный блок, содержащий выключатель и  розетку. Например, розетка возможна  типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш.  Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству  надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит  в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает  подключение проводки, которое осуществляется  согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны  подключиться наоборот. К примеру, если был подключен выключатель на две клавиши,  а необходим просто одноклавишный с наличием розетки, то вполне можно  не прокладывать добавочный провод. Можно употребить свободный, и впоследствии  его переключить  в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа  провод проходит на данный выключатель.

Удлинение или наращивание проводки  в ходе подключения одной  люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены  натяжные потолки. Они красиво выглядят, не поддаются износу,  долговечны,  бывают различных оттенков, а также, с матовой и глянцевой поверхностью.  Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости  потолка (50-10см). По этой причине, не хватает длины имеющихся  проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

 Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной в особенно  труднодоступных зонах,  то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются,  и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также  галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки  не стоит.

В ходе подключения одной люстры, а также  приборов с лампами галогенными  на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит  сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними,  в десять крат меньше, чем лампочек для накаливания.

akak7.ru

Как самостоятельно подключить люстру?

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

К ним относятся следующие процессы:

  1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
  2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
  3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

  • указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
  • нож с острым лезвием;
  • рулон изоляционной ленты;
  • пассатижи;
  • мультиметр;
  • клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

  1. Буква L обозначает фазный провод.
  2. Буква N используется для обозначения нулевого проводника.
  3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

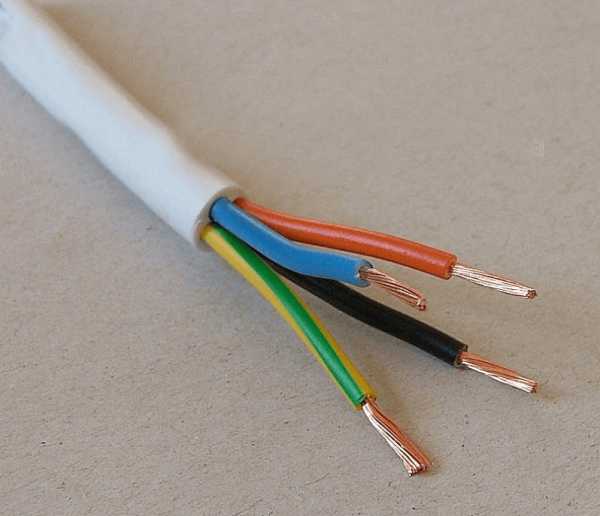

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

  1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
  2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

  1. Количество проводов в люстре или на потолке.
  2. Число подключаемых осветительных приборов.
  3. Технические особенности.
  4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



  1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
  2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
  3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

  1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
  2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
  3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
  4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

  1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
  2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
  3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
  4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

  1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
  2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
  3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
  4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

  1. Левые провода светильников подсоединяются к нулевому проводу.
  2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
  3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

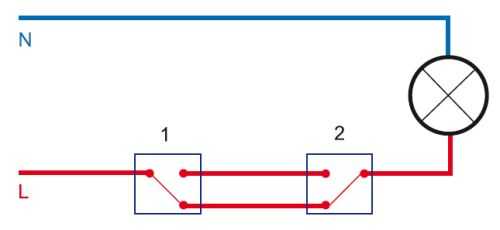

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

  1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
  2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
  3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
  4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

  1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
  2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
  3. После этого подключается фаза с соответствующим проводом распределителя.
  4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

  1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
  2. В проделанное отверстие вставляется дюбель из пластика.
  3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

  1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
  2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
  3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

  1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
  2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
  3. В оба проделанных отверстия вставляются дюбели из пластика.
  4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
  5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

  1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
  2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

  1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
  2. При помощи перфоратора просверлить стену в местах разметки.
  3. Вставить в отверстия пластиковые дюбель-гвозди.
  4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

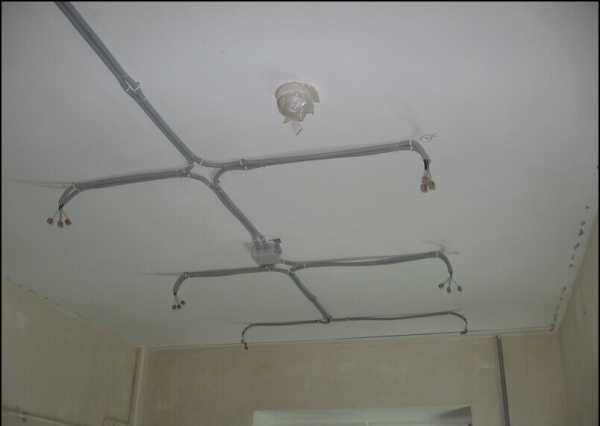

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

  1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
  2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
  3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

  1. Вместо ламп накаливания установить светодиодные источники.
  2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

  1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
  2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
  3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

slarkenergy.ru

Как подключить люстру | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в квартирном или этажном щитке необходимый автоматический выключатель, на питающих проводах у люстры проверяем отсутствие напряжения с помощью цифрового мультиметра или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь электрик изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Рисковать не нужно, т.к. действие электрического тока на организм человека вызывает тяжелые последствия. Вот Вам для наглядности несколько примеров:

С электробезопасностью разобрались, а теперь приступим к выполнению работ. Вот люстра, которую нужно было заменить. В ней было установлено 4 лампы, которые управлялись с помощью двухклавишного выключателя.

Одной клавишей включалась центральная лампочка, а другой - остальные три лампы.

На потолке установлена декоративная пластиковая заглушка, из которой выходят питающие провода и крюк для крепления люстры (способы установки и крепления люстр и светильников).

Соединение жестких алюминиевых жил сечением 2,5 кв.мм. с гибкими медными проводами сечением 0,75 кв.мм выполнено скруткой, а это запрещено ПУЭ. Да и медь с алюминием нужно соединять через промежуточную шайбу. Читайте статью про разрешенные способы соединения жил проводов и кабелей.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах цветовая маркировка отсутствует, но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

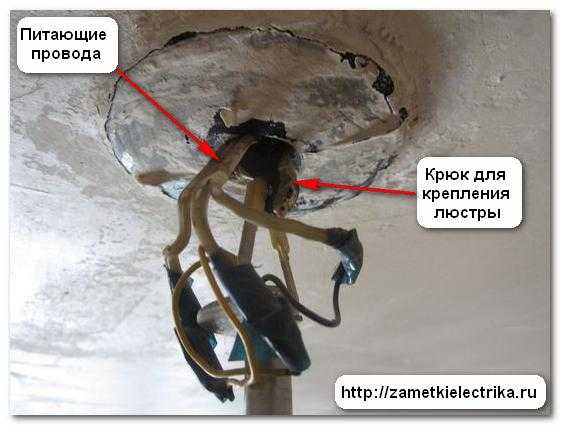

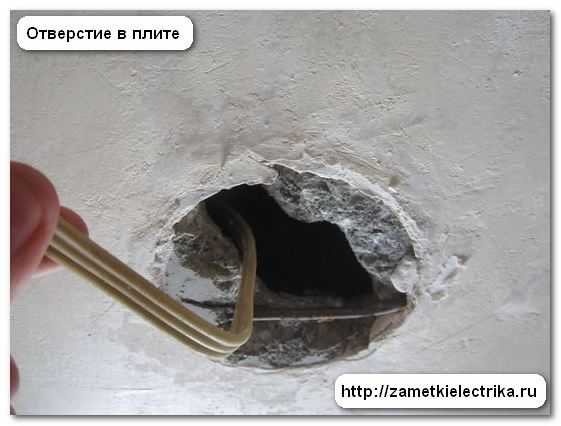

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

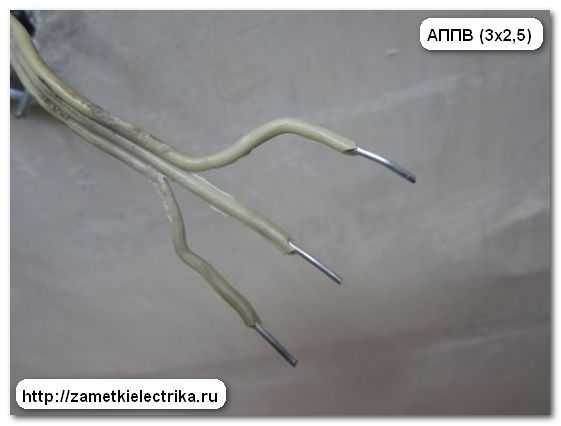

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

Из потолка выходит 3 провода:

  • фаза от первой клавиши выключателя (L1)
  • фаза от второй клавиши выключателя (L2)
  • ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.



Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

  • фаза L1 (оранжевого цвета)
  • фаза L2 (желтого цвета)
  • ноль N (синего цвета)

Подробное описание этой схемы читайте в статье про подключение двухклавишного выключателя.

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных клемм Ваго 222 серии. Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

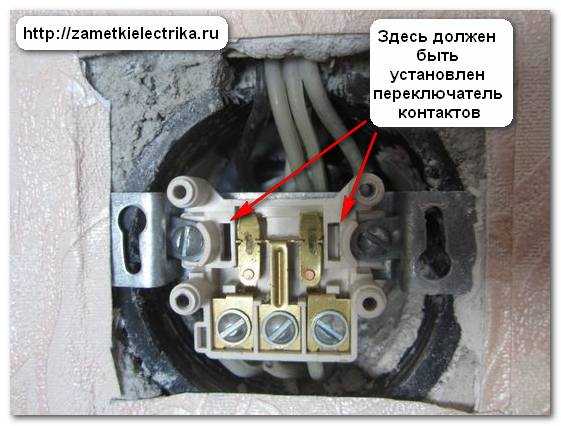

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно устанавливал диммер (светорегулятор), и он то же был «Powerman».

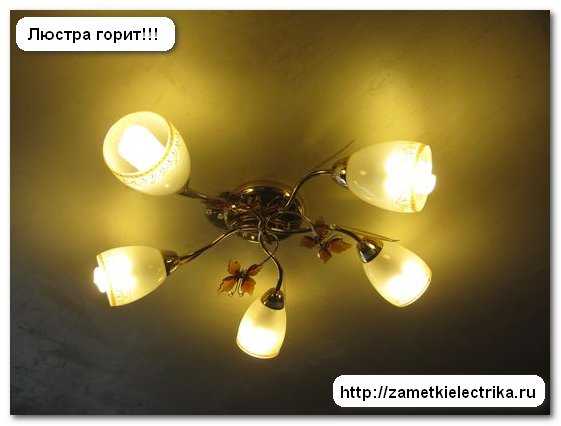

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Монтаж освещения в квартире и частном доме

Монтаж освещения в квартире. Установка люстры

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.





Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Наглядная схема освещения

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

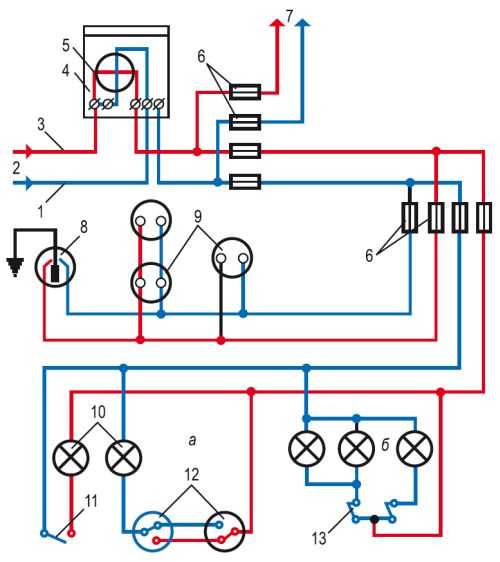

Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель





Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)



Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

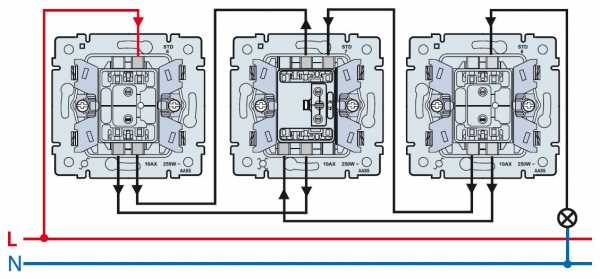

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей





Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей



Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Схема подключения трансформатора для галогенных ламп

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Монтаж галогенных светильников с трансформатором в подвесной потолок

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Монтаж галогенных светильников и трансформатора одновременно с потолком

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.











Что бы еще почитать?

remstd.ru
