Переходники для труб: водоснабжения, разного диаметра

При сборке систем водоснабжения или канализации необходимо использовать массу самых разнообразных материалов, труб, соединителей, деталей и т.д.

Прошли те времена, когда трубопровод являл собой обычную протяжную трубу, напрямую подсоединенную к источнику воды и месту ее подачи. Сейчас сантехника существенно усложнена, выпускается из разных материалов и с разными конструктивными особенностями.

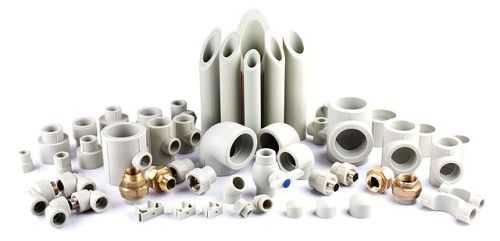

Переходники для труб

Очевидно, что все эти разрозненные детали нужно как-то собирать в единую рабочую систему, желательно долговечную и устойчивую к различного рода непредвиденным обстоятельствам. Помочь нам в этом смогут переходники для труб системы водоснабжения и канализации.

Cодержание статьи

Назначение и особенности

Современные трубопроводы принято собирать из множества частей. Одна и та же ветка системы водоснабжения может состоять из нескольких отрезков трубы, соединенных муфтами с подключенными кранами, тройниками, переходами, компенсаторами и т.д.

Как мы уже отметили выше, современная сантехника серьезно усложнилась. Однако в такой мобильности и модульности есть и свои недостатки. В первую очередь они касаются такой проблемы, как несоответствие деталей.

Доказано, что для качественного взаимодействия друг с другом трубы или любые другие составляющие системы водоснабжения должны полностью отвечать друг другу по всем параметрам.

Если, к примеру, на участке используют трубы разного диаметра, то сварить их в единую конструкцию либо же соединить стандартной муфтой невозможно.

Трубы из разных материалов налагают схожие ограничения. Раньше таких проблем не было, ведь все трубные изделия в то время были исключительно металлические. Сейчас же сантехника одной только стальной трубопрокатной продукцией не ограничиваются. Помимо стальной трубы, на рынке присутствует масса пластиковых изделий, медных труб, латунных и т.д.

Переходники для труб разного диаметра, латунные

Причем пластиковые трубы тоже различаются между собой по типу материала. В работе используют полипропилен, ПНД, ПВХ, полиэтилен и т.д. Несмотря на то, что и полипропилен и ПНД и даже ПВХ – суть пластиковые изделия, соединять их без предварительной подготовки запрещено.

Таким образом, мы уже можем выделить несколько основных направлений использования переходников. А именно:

  • соединение труб разного диаметра;
  • соединение труб разных материалов.

Эти два направления и являются основной причиной, почему переходники столь популярны и востребованы в нынешнее время.

Переходник на разные диаметры

Переходники этого типа в работе используются очень часто. Их задача – соединения труб, не подходящих друг другу по диаметрам.

Возьмем, к примеру, стандартную ветку водоснабжения в последовательной системе трубопровода. В такой системе есть некая цельная ветка, проходящая через всю квартиру. Эта ветка имеет определенный диаметр, как правило, больше 60 мм. От нее в нужных местах отводят дополнительные ветки, и подключают к тройникам и седелкам.

Случаются ситуации, когда тройник подобрали неправильно, или просто конструктивные особенности не позволяют задействовать определенный диаметр. В таком случае мы сталкиваемся с проблемой, когда выход одной трубы больше или меньше выхода другой.

Выйти из ситуации можно, только использовав переходник. Любые другие решения, например, резиновая манжета или кустарные способы здесь не помогут.

Переходник на заготовки разных диаметров конструктивно являет собой

обычную муфту с выходами разных диаметров. Муфта может быть прямой или смещенной. Прямая муфта имеет прямую центральную ось, с одинаковыми радиусами отверстий в точке ее прохода. Для смещенной оси характерно, когда плоскости входных отверстий смещены в отношении друг друга. Такие муфты еще называют эксцентриковыми.

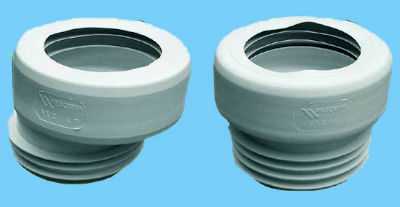

Резиновая манжета для подключения унитаза к канализации

И стандартные и эксцентриковые муфты выпускают из всех доступных материалов. Основные направления – полипропилен, ПНД, ПВХ, сталь, латунь. Впрочем, при желании подходящий переходник можно найти из любого материала.

Переходники могут быть как резьбовые, так и сварные. Если в работе решено применять пластиковые изделия, то предпочтение отдают сварным изделиям. Полипропилен, ПНД и полиэтилен сваривать очень легко, гораздо проще стали.

Со сталью же ситуация иная. В деле соединения металлических изделий большая доля производства приходится на переходники резьбовые. Однако тут все зависит от ситуации.

Переходник на разные материалы

Не менее редкая ситуация – несовпадение материалов, из которых трубы собственно производят. Именно несовпадение материалов сложнее всего ликвидировать.

Даже пластиковые изделия нельзя просто взять и соединить вместе. Полипропилен не сваривают с ПНД, хотя оба они относятся к группе полимерных материалов. Равно как и сталь не сваривают с медью. Такова природа материалов и правила их взаимодействия.

Тем не менее, очень часто перед людьми встает необходимость осуществления подобных действий.

Причин тому может быть великое множество, например:

  1. Желание удешевить отдельные участки трубопровода.
  2. Частичная модернизация.
  3. Невозможность закупить нужные материалы в полной мере.

И это только основные причины, на самом же деле их намного больше. Тем не менее, ситуацию нужно как-то решать.

Возьмем, к примеру, очень распространенный вариант развития событий. У вас есть некая система водоснабжения, собранная десятки лет назад. Основной материал трубопровода – сталь. В качестве модернизации вы хотите поменять часть труб, и использовать в работе полипропилен либо ПНД (ПНД лучше задействовать в наружных системах водоснабжения).

В таком случае вам не остается ничего, кроме покупки тех самых переходников. Они позволяют соединять между собой без преувеличения любые материалы.

Например, резьбовой переходник, соединяющий полипропилен и сталь, будет с одной стороны иметь интегрированную латунную резьбу, а с другой резьбу пластиковую или конец для приваривания.

Использование переходника со стали на полипропилен (видео)

Канализационные манжеты

Существует еще один вид переходника – резиновая канализационная манжета. Резиновая манжета канализационная – специальный переходник, используемый для соединения сантехнических приборов и труб канализации.

Применяется резиновая манжета преимущественно при подключении унитазов, ванны, умывальников и т.д.

Состоит резиновая манжета из накладки-фиксатора, а также отходящей от нее гибкой гофрированной трубки. Вот почему резиновая манжета собственно и выполнена из этого материала.

Манжета может быть смонтирована на любую конструкцию, главное, чтобы ее вход и выход прибора подходили друг другу по диаметру. Резиновая гофрированная трубка избавляет нас от необходимости жесткого соединения, позволяя размещать трубы канализации так, как нам удобно.

Для быстрой сборки канализации и подключения к ней рабочей сантехники манжета – самый дешевый и практичный вариант.

Другие похожие статьи по теме:


trubypro.ru

ПВХ, сантехнических, металлопластиковых, чугунных, вентиляционных, пластиковых, канализационных, видео-инструкция по монтажу канализации своими руками, фото и цена

Переходники для труб канализации, водоснабжения, отопления и т.д. являются теми элементами, без которых прокладка коммуникаций будет невозможной в принципе. Перечень задач, решаемых с помощью таких изделий, практически безграничен, и потому ниже мы приведем лишь наиболее важную информацию по данной теме.

Для стыковки отрезков трубопровода часто нужно применять специальные детали

Основные разновидности

Для начала нам необходимо разобраться с тонкостями терминологии.

Как правило, любую деталь, которая применятся для соединения двух или более участков трубопровода, либо же для подключения запорной арматуры, называют фитингом. При этом термином «переходник» обычно именуют лишь те фитинги, которые позволяют стыковать трубы разного диаметра.

Так что вывод можно сделать довольно простой: все переходники относятся к группе фитингов, но не всякий фитинг можно назвать переходником.

Обратите внимание! На самом деле такая точность характерна только для профессиональной литературы. На практике ошибаются в использовании этих понятий даже специалисты, потому, например, покупая в магазине  сантехнические трубы и переходники, нужно обязательно уточнять, что именно вы имеете в виду.

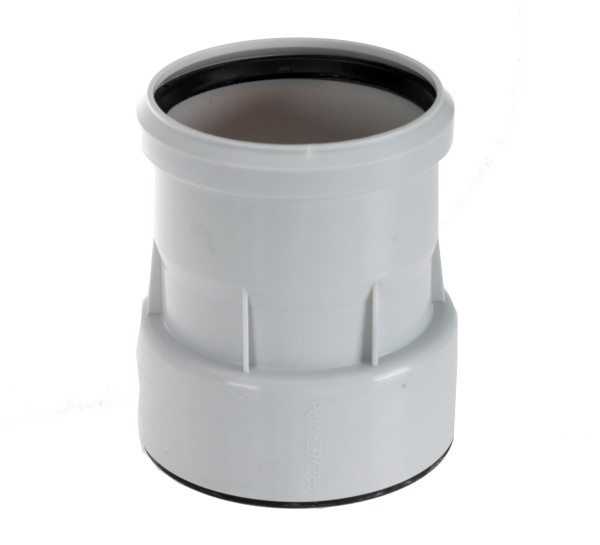

Канализационная редукция

Переходники для канализационных труб, для систем водопровода и т.д. могут иметь различную конфигурацию. В таблице ниже мы приведем примеры наиболее часто используемых типов таких изделий:

Тип переходника Сфера применения
Муфта Применяется для соединения участков трубопровода без изменения направления, а также для наращивания длины трубы. Призвана обеспечить максимальную герметичность стыка.

Муфты, которые используются для уменьшения диаметра, часто называют редукциями.

Т-образный соединитель (тройник) Монтируется для отведения от основной магистрали участка с меньшим диаметром или для разветвления трубопровода на два рукава.
Колено Используется для формирования поворотов под различным углом. При этом  колена под разный диаметр встречаются довольно редко: обычно такой монтаж не практикуют виду риска неравномерного распределения напора.
Крестовина Имеет четыре выхода, которые могут быть расположены как перпендикулярно, так и под разными углами. Применяется для формирования трубной разводки.

Фото крестовины с отводами разного диаметра

Естественно, это лишь самое общее описание. В продаже можно найти и другие переходники на пластиковые трубы, и фитинги для металлических коммуникаций, но они будут выполнять примерно те же функции.

Особенности подбора и монтажа

Для металла

При сборке металлических трубопроводов для водоснабжения и водоотведения чаще всего используются именно металлические фитинги. Обычно они изготавливаются из стали (для чугунных систем — из чугуна), а для улучшения противокоррозионных свойств покрываются цветными металлами (хромирование, никелирование). Также популярны переходники из технологических сплавов, к которым в первую очередь относятся бронза и латунь.

Муфта под капиллярную пайку

Обратите внимание! Бронзовые и латунные изделия служат дольше, но и цена у них выше, чем у стальных с различными защитными покрытиями.

По конфигурации выделяют такие изделия:

  • Модели для сварки или пайки. Сварные разновидности обычно крепятся встык, а вот предназначенные для соединения паяльником чаще всего оборудуются раструбами на концах, предназначенными для заведения отрезков трубы.
  • Переходники с эластичными манжетами. Используются при прокладке безнапорных систем, чаще всего — в канализации. Также по этой технологической схеме производятся переходники для вентиляционных труб среднего и большого диаметра, но у них стык может быть усилен дополнительным хомутом.

Комбинированная модель с обжимной и фланцевой частью

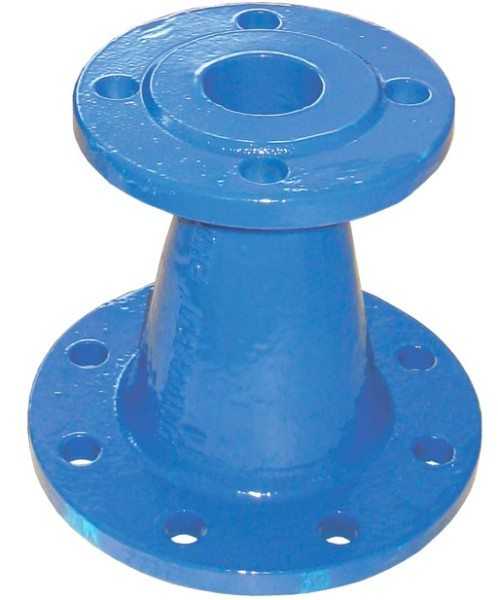

  • Фланцевые конструкции. Применяются для оборудования трубопроводов большого диаметра, обеспечивают высокую надежность даже при значительном давлении.

Обратите внимание! В ряде ситуаций используются комбинированные модели, у которых на одном конце устанавливается фланец, а на втором – патрубок под резьбу или сварку.

  • Прямые резьбовые соединения (по внешнему или внутреннему конусу). Используются для стыковки самых разных трубопроводов, комплектуются уплотнительными прокладками и накидными гайками, фиксирующими детали в соединенном состоянии.

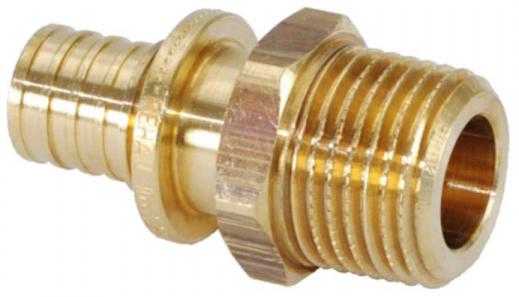

Латунный резьбовой переходник для труб разного диаметра

  • Фитинги для медных труб, предназначенные для установки пресс-гильз. Обеспечивают довольно быстрый и надежный монтаж за счет применения специальной обжимки. Недостатком таких деталей является невозможность демонтажа без нарушения целостности изделия.

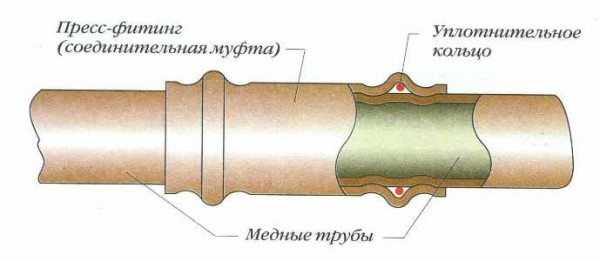

Пресс-гильза для медных коммуникаций

Для пластика

Пластиковые переходники для пластиковых труб также выпускаются в достаточно обширном ассортименте. Для них характерна меньшая, чем у металлических, надежность, но зато они стоят значительно дешевле, и гораздо проще монтируются своими руками.

Среди разновидностей можно выделить:

  • Поливинилхлоридные и полиэтиленовые изделия, предназначенные для установки с использованием резиновых манжет. Монтируются без дополнительного крепежа, фиксацию обеспечивает внутреннее эластичное кольцо. Используются в безнапорных системах канализации.

Модель с манжетой

  • Фитинги ПВХ, предназначенные для монтажа на клей. Более надежны, чем предыдущие, однако также неспособны выдерживать высокое давление.
  • Резьбовые переходники из полимеров. Используются сравнительно редко, поскольку не способны обеспечить должную герметичность под нагрузкой. Могут примениться в трубопроводах низкого давления, в вентиляции и т.д.

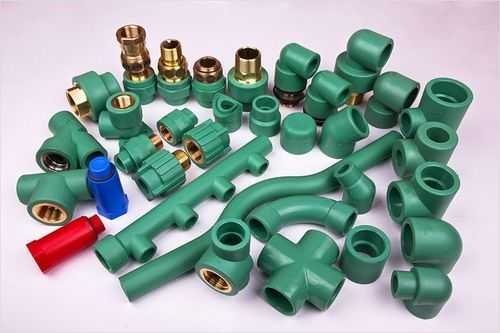

  • Переходники из полипропилена, монтируемые сварным способом. Гарнатируют высокий уровень надежности, но формируют неразъемное соединения. Для работы с такими фитингами используются специальные паяльники с наборами насадок, размер которых соответствует диаметру трубопровода.

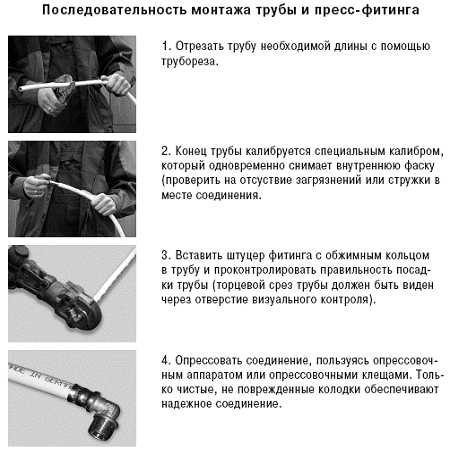

Инструкция по установке пресс-фитинга

  • Металлические и композитные конструкции, которые включают в себя пластиковые корпуса и стальные (иногда бронзовые или латунные) фиксирующие элементы. К этой группе относятся обжимные переходники для металлопластиковых труб, а также комбинированные фитинги, с помощью которых можно оформить переход «пластик-металл».

Совет! Если у детали отсутствует раструб, то лучший переходник с чугунной трубы на пластиковую – это именно пресс-фитинг.

Сфера применения тех или иных изделий во много определяется особенностями системы:

  • В канализации могут использоваться практически любые переходные элементы – давление внутри труб невысокое, так что герметичность обеспечить можно практически без усилий.
  • Несколько сложнее будет с водопроводом. Здесь наилучшими способами монтажа будет сварка пластика, а также использование резьбовых соединений с металлическими частями.
  • Для системы горячего водоснабжения желательно брать композитные материалы, армированные стекловолокном или металлом, поскольку они отличаются меньшим уровнем температурной деформации.

Вывод

Переходники для труб ПВХ, а также фитинги для изделий из других полимеров и металлов могут иметь самую разную форму и конструкцию. При этом они должны обеспечивать максимально надежное и герметичное соединение трубопроводов с разным диаметром, что при прокладке коммуникаций требуется довольно часто.

Видео в этой статье  поможет вам разобраться в нюансах выбора и монтажа этих деталей, так что перед началом работ стоит уделить время его просмотру.

gidroguru.com

канализационные и сантехнические разных диаметров

­Какой бы простой ни была канализация и водоснабжение дома, ограничиться только прямыми водоотводами невозможно. Трубы необходимо соединять, причем самым разным способом, причем разные – металлические, чугунные, металлопластиковые, а в итоге все это должно работать и поддерживать единое давление в системе.

Переходники для пластиковых труб разного диаметра и конструкции – едва ли не самая востребованная продукция на строительном рынке.

Классификация по материалу

Когда говорят о пластмассовом трубопроводе, подразумевают самый разный материал: полипропилен, полиэтилен, поливинилхлорид, металлопластиковый композит. Все они обладают разными свойствами и, очевидно, что фитинги для них тоже буду иметь и разное устройство, и разный метод установки, и разный материал.

По последнему признаку различают ряд изделия, предназначенных для монтажа водопровода или канализации из разных водоводов.

  • Поливинилхлоридные – переходники допускается устанавливать в системах, где напор воды не будет превышать давления в 1,6 МПа. Это обычные канализационные соединительные элементы, и рассчитаны в основном на соединение с диаметром в 50 и 100 мм.

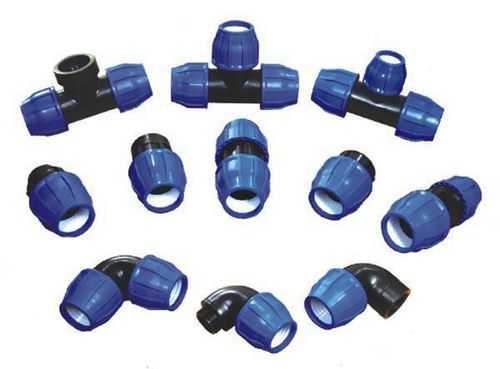

  • Полиэтиленовые – по количеству продукции они занимают почти ¾ рынка. В эту категорию относят как чисто полиэтиленовые изделия, так и армированные алюминиевой фольгой или стеклотканью. Используются при подземной и надземной укладке системы. Максимальный диаметр переходников ограничивается 400 мм.
  • Полипропиленовые – выдерживают более высокую температуру – до 120 С., поэтому применяются при монтаже и водоснабжения, и отопления. Максимальный размер также составляет 400 мм.
  • Композитные – полимерный переходник с металлической втулкой. Такое строение позволяет использовать деталь при соединении не только водоводов из пластика с разной величиной сечения, но и железных, и чугунных. Как правило, максимальный диаметр металлической части ограничивается 60 мм, а пластиковой – 400 мм.

  • Металлические – из стали, меди, латуни, алюминия, монтируют и на металлопластиковые, и на железные водоводы, но с размером не более 45–60 мм.

Размеры и сечение элементов регламентирует ГОСТ 52134-2003. На фото – переходник пластиковы­й для труб круглого с­ечения.

Виды фитингов

Канализационные и сантехнические системы устроены далеко не просто. Подводка к каждому прибору, вертикальные и горизонтальные элементы, преодоление препятствий, наподобие не установленного трубопровода, ниши, колонн – все это требует множества разнообразных переходников. Тем более, когда в сантехнической системе используются не только пластиковые, но и чугунные, и железные круглые трубы.

  • Муфта – элемент, позволяющий стыковать два фрагменты трубопровода одинакового размера. При этом трубопровод не меняет направления.
  • Собственно переходник – элемент, в котором на двух сторонах резьба имеет разную величину. Он используется для стыковок разных водоводов, более того, применяется как переходник с металлич­еской трубы на пласти­ковую – в этом случае внутри его имеется металлическая втулка.
  • Уголок – некоторые виды водоводов из пластика довольно успешно гнутся, но при большом угле изгиба, и в тех случаях, когда материал отличается жесткостью – полипропилен или металлопластик, используют уголки. Они соединяют элементы одинакового размера, но при этом трубопровод меняет направление. Есть специальные модификации для стыковки трубопровода с железными смесителями или кранами – они требуются при монтаже сантехнических систем.

  • Тройники и крестовины – детали, которые позволяют соединить пластиковые круглые трубы, идущие в разных направлениях – 3 или 4. Элемент может иметь разное рабочее сечение с разных сторон, так же применяется как переходник с чугунной­ трубы на пластиковую­. В этом случае он имеет резьбу на металл – наружную или внешнюю.
  • Обвод – довольно специфическая деталь, представляющая собой готовый изгиб. Это позволяет избегать монтажа поворота из нескольких колен, что снижает пропускную способность канализационной или водопроводной системы.

  • Американка – деталь, специально разработанная для быстрого соединения и разъединения разных магистралей. Применяется при стыковке чугунных или стальных круглых труб с полипропиленовыми или полиэтиленовыми.

Элементы для внешнего и внутреннего монтажа отличаются по своему строению и не взаимозаменяемы.
