Счетчик электрический индукционный – Счетчик электроэнергии индукционный — Автономный дом

Содержание

11 4.4. Индукционные приборы. Однофазный индукционный счётчик электрической энергии

Принцип действия индукционных приборов основан на взаимодействии переменного магнитного поля с вихревыми токами, индуцируемыми этим же полем в проводящем подвижном диске или цилиндре. Индукционные приборы пригодны лишь для переменных токов, так как ток в диске или цилиндре может индуцироваться лишь действием переменного магнитного потока. В настоящее время промышленность выпускает только индукционные счетчики электрической энергии.

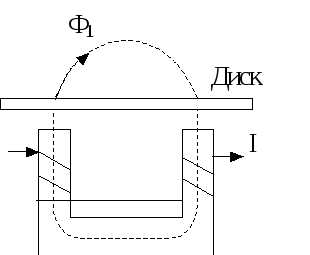

Рис. 11.6. Схема навивки токовой катушки индукционного прибора

Индукционный счетчик имеет две катушки с сердечниками: токовую катушку и катушку напряжения. Поэтому переменное магнитное поле создается двумя магнитными потоками Ф₁ и Ф₂ сдвинутыми на некоторый угол по фазе и в пространстве. При этом осуществляется взаимодействие потоков с »чужими», (а не со «своими») индукционными токами.

Токовую катушку (рис. 11.6) навивают толстым проводом на стальной сердечник и включают последовательно с нагрузкой. Магнитный поток Ф₁ в ней пропорционален току нагрузки. Катушку напряжения (рис. 11.7) навивают большим числом витков тонкого провода на стальной сердечник. Индуктивное сопротивление этого электромагнита несравненно больше активного, поэтому данную цепь можно считать чисто индуктивной (ток в катушке напряжения отстает по фазе на π/2).

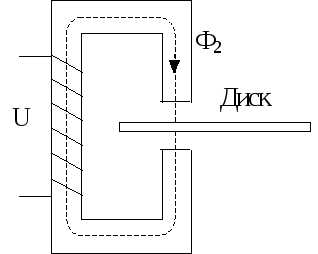

Рис. 11.7. Схема навивки катанки напряжения

Таким образом, счетчик состоит из двух электромагнитов и подвижного алюминиевого диска.

Легкий алюминиевый диск укреплен на оси, которая связана с помощью червячной передачи со счетным механизмом, и вращается в зазоре электромагнитов. Магнитный поток Ф₁ электромагнита U-образной формы (рис. 11.6) создается током приемника электрической энергии, так как его обмотка включена последовательно в цепь нагрузки. Можно считать, что Ф

1 пропорционален току:

Ф₁ ~ I .

На втором электромагните (рис. 11.7) расположена обмотка, включенная параллельно приемнику электрической энергии, и ток в ней пропорционален напряжению сети U. Обмотка состоит из большого числа витков тонкого провода и создает магнитный поток Ф₂ значение которого пропорционально U: Ф₂~U. Индуктивное сопротивление этого электромагнита несравненно больше активного, поэтому можно считать, что ток в его обмотке сдвинут по фазе от напряжения на π/2. Таким образом, магнитные потоки, сдвинутые по фазе и в пространстве, образуют «бегущее» магнитное поле, пересекающее диск.

Вихревые токи, индуцируемые в диске магнитными потоками, пропорциональны им: I_в1~Ф₁ и I_в2~Ф₂ . Среднее за период значение электромагнитной силы, возникающей при взаимодействии магнитного поля и вихревого тока и действующей на диск, определяется формулой

F = Ф I cosγ , где γ — угол сдвига по фазе между потоком Ф и током I . Из этой формулы видно, что взаимодействие между индуцированным током в диске и созданным им магнитным полем не создает электромагнитной силы, так как γ = 0. Электромагнитные силы появляются только в результате взаимодействия магнитного потока Ф₁ с током I_в2 и потока Ф₂ с током I_в1. Общий вращающий момент

М_вр == с₁Ф₂ I_в1cosγ₁ + c₂Ф₁I_в2cosγ₂ ,

где c₁ и с₂ — постоянные величины. После несложных преобразований получаем

М_вр=сФ₁Ф₂sinψ ,

где ψ — угол между потоками Ф₁ и Ф₂ равный, практически, π/2, с — постоянная величина. Поэтому

М_вр=kUI=kP ,

где k — постоянный коэффициент, Р — мощность, потребляемая нагрузкой.

Под действием этого вращающего момента диск пришел бы в ускоренное вращение, и число оборотов не соответствовало бы израсходованной электрической энергии. Поэтому необходимо наличие противодействующего момента.

Противодействующий момент М_пр создается постоянным магнитом, в поле которого вращается диск, и является тормозным моментом, пропорциональным частоте вращения диска М_пр=k’. Когда моменты равны, т.е. М_пр = М_вр, частота вращения диска постоянна (установившийся режим). При этом

P = .

Проинтегрировав это выражение за период T, получим

Левая часть этого равенства определяет количество электрической энергии использованной за период, поэтому после интегрирования получаем:

W = 2 π N,

где N — число оборотов диска за период T. Таким образом, число оборотов диска пропорционально расходу электроэнергии.

Индукционные счетчики обладают слабой чувствительностью к введшим магнитным полям и изменениям температуры окружающей среды и хорошо выдерживают перегрузки. Однако они очень чувствительны к изменению частоты переменного тока в сети, поэтому предназначаются для работы только на определенной частоте (обычно 50 Гц).

studfiles.net

Индукционный или электронный счетчик — сравнение. Счетчик индукционный

Индукционный или электронный счетчик — что лучше?

Электронный против индукционного

Ещё Гегель в своей диалектике вывел закон отрицания отрицания: каждое новое нечто отрицает предыдущее. Вот и теперь недавно появившиеся электронные приборы учёта и контроля электроэнергии усердно отрицают и вытесняют привычные индукционные. Из этого процесса явно торчат уши бизнес-корпораций, производителей электронных счётчиков, которым позарез надо очистить карманы потребителя, втюхивая ему очередное новшество – лучше оно или нет, нужно оно или нет, оправданно его введение или нет, но оно будет непременно втюхано нам за наши же кровные денежки. Что поделаешь, звериное лицо капитализма. Вернее, морда. Помню, выбирая себе автомобиль, главным критерием избрал полное отсутствие электроники. И не ошибся.«Ниссан» с простым дизелем, вообще без всяких наворотов, безупречно работает уже четвёртую сотню пробега. В то время как друзья с бортовыми компьютерами постоянно развлекаются тем, что свои бортовые гаджеты и девайсы налаживают и переналаживают на компьютерах же в СТО… Компьютеры для компьютеров, круг замкнулся, люди вообще не в счёт. Зато все при деле. Причём, поверьте мне, я вовсе не противник электроники, как таковой. Я противник недоделанной, недодуманной, неотработанной и ненадёжной электроники, которую усердно навязывают нам всякие материально заинтересованные лица.

Плюсы и минусы индукционных и электронных приборов учёта и контроля электроэнергии

Индукционные счётчики

Всем известна их дешевизна и надёжность. Совсем нередки аппараты, которые отработали бессменно по пятьдесят лет, и по сей день их показания укладываются в определенные законом нормы погрешности. Надёжность и долговечность при допустимой погрешности – вот главное преимущество индукционных приборов. Что же предлагают нам взамен производители новомодных электронных устройств?

Электронные счётчики

Преимущества электронных счетчиков, заявленные их производителями, таковы (с нашими комментариями):

Высокий класс точности (0,2 S, 0,5 S). У индукционных класс точности 2.0, но этого класса вполне достаточно для бытовых потребителей и закон его допускает.
Сохранение высокого класса точности в условиях низких и быстропеременных нагрузок. Этот критерий важен для заводов, но абсолютно не имеет значения для квартир.
Многотарифность — возможность работы по различным тарифам. Какие различные тарифы в квартире?

Возможность учета разных видов энергии одним прибором. Важно для заводов, но не нужно бытовым потребителям.
Возможность измерений показателей количества и качества энергии и мощности. То же самое: для заводов важно и нужно, для бытового потребления бессмысленно.

Возможность длительного хранения данных учета и доступа к ним. Вы представляете себе, как в каждой российской квартире произвести переучёт архивных данных энергорасхода? Зачем? Очередная глупость.

Возможность фиксации несанкционированного доступа и случаев хищения электроэнергии. Ну, так с этим и раньше боролись, и расхитителей находили и штрафовали… Масло масляное.

Возможность дистанционного съема показателей по различным цифровым интерфейсам. Ай, молодца! Больше не будут ходить по квартирам техники энергосбыта, проверяя показания счётчиков? Что-то не верится… По крайней мере к нам и домой и на дачу ходят регулярно, как по часам, хотя там и там счётчики уже давно электронные.

Возможность расчета потерь. Ага, привяжите к счётчику на верёвочке калькулятор – вот вам и возможность расчёта и потерь, и находок.

Возможность создания современных АСКУЭ (автоматизированных систем коммерческого учёта электроэнергии). Ребята, опять мимо! Да не коммерсанты мы, просто рядовые бытовые потребители, чайник-телевизор, какое коммерческое использование?

Возможность учета одним прибором разных видов энергии в двух направлениях. Ну да, когда я в спальне заведу себе атомную электростанцию и начну качать энергию обратно в сеть и потребую за это деньги с энергосбыта, тогда понадобится учёт обратного направления. А до того – нафиг?

Я думаю, вы меня поняли. Все липовые «преимущества» дорогого и ненадёжного электронного счётчика перед дешёвым и надёжным индукционным бытовому потребителю и даром не нужны. Нет, ну конечно, если вы большой патриот капитализма и из своей зарплаты продавца обуви Гены Букина жаждете спонсировать электронные корпорации, флаг вам в руки! Вперёд и с песней. Хочу только напоследок восславить прокуратуру Астраханской области Российской Федерации. Слава Богу, там нашлись здравомыслящие люди, которые своим решением отменили запрет ретивого местного руководства на установку индукционных счетчиков (даже новых класса точности 2,0). В Астраханской области для отмены этого дурацкого решения вынуждена была вмешаться прокуратура. Может, найдутся умные люди и повыше?

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

10i5.ru

Индукционные электросчетчики. Индукционные счетчики электрической энергии.

Для учета потребленной электроэнергии используются электросчетчики. Объемы электрической энергии измеряются в киловатт – часах, (кВт*ч) которые насчитываются прибором учета в процессе потребления мощности.

Электрический счетчик учета электроэнергии имеется в каждом доме, но большинство людей не знают, как он работает и как устроен. В ниже приведенной статье будет дано объяснение принципа работы электросчетчика.

Из законов школьного курса физики известно, что электрическая мощность (P) прямо пропорциональна напряжению (U) и силе тока (I) в цепи: P=U*I.

Данный принцип используетсяв ваттметрах, где электромагнитное взаимодействие двух катушек (напряжения и тока) создает момент силы, отклоняющей стрелку прибора пропорционально текущей электрической мощности. Если мощность остается неизменной в течение некоего периода, то умножив показания ваттметра на данное время (часы), можно получить количество потребленной электроэнергии (кВт*ч).

Ваттметр — прибор для измерения мощности

Принцип действия индуктивного электросчетчика

Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.

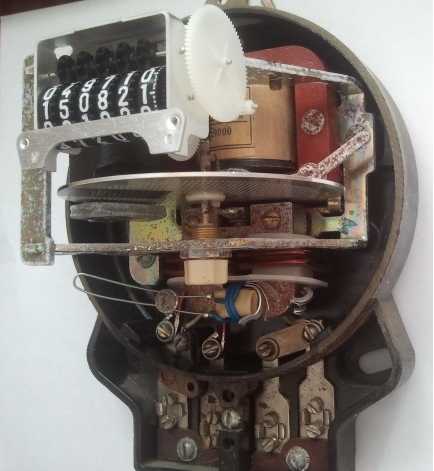

Индукционный счетчик — вид изнутри

В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.

Поэтому электромагнитные механические счетчики еще называют индукционными . В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.

Устройство индукционного электросчетчика

Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.

Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.

Трехфазный индукционный электросчетчик

Преимущества и недостатки индукционных электросчетчиков

Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.

Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.

Несложное устройство счетного механизма индукционного электросчетчика

Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:

низкий класс точности;
большая погрешность, увеличивающаяся при небольших токах нагрузки;
значительное собственное потребление электроэнергии;
отсутствие учета реактивной энергии у бытовых счетчиков;
учет электрической энергии происходит только в одном направлении;
отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.

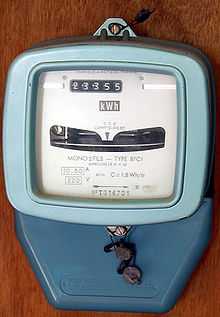

Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса

Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.

Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации

Электронные и гибридные счетчики

В электронных счетчиках электроэнергии потребляемая мощность рассчитывается по аналогичному принципу умножения силы тока и напряжения. Но, в отличие от индукционных счетчиков, где умножение происходило за счет составления электромагнитных потоков катушек тока и напряжения, в электронных электросчетчиках происходит преобразование в импульсы сигналов от датчиков. Данные импульсы суммируются в электронном счетном устройстве, или поступают на электромеханический привод цифрового барабана (гибридный счетчик).

Гибридный электросчетчик с электронной платой и механическим цифровым барабаном

Электронный счетчик электроэнергии имеет трансформаторы тока в силовой цепи и датчики напряжения. От данных датчиков сигналы поступают в преобразователь показателей силы тока и напряжения, где формируются импульсы с частотой, зависящей от учитываемой счетчиком мощности. Счетные импульсы поступают на микроконтроллер, формирующий поток цифровых данных, которые выводятся на дисплей, записываются в память, передаются через порты связи.

lightinfom.ru

Устройство и принцип действия однофазного индукционного счетчика

Однофазный индукционный счетчик представляет собой измерительную ваттметровую систему. Он является интегрирующим (суммирующим) электроизмерительным прибором. Принцип действия индукционных приборов основан на взаимодействии переменных магнитных потоков с токами, индуктированными ими в подвижной части прибора (в диске). Блок-схема однофазного индукционного счетчика приведена рис.1.

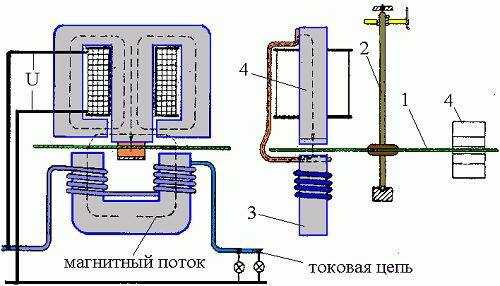

Рис.1. Блок-схема однофазного индукционного счетчика

Электромеханические силы взаимодействия вызывают движение подвижной части. Алюминиевый диск может вращаться на оси 0, с которой через червячную и зубчатую передачи связан счетный механизм с цифрами, указывающими расход электроэнергии (рис.2).

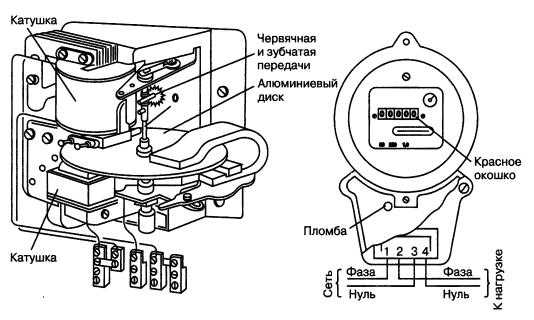

Рис.2. Однофазный индукционный счетчик

Так как счетчик должен учитывать расход электроэнергии, а он пропорционален произведению тока нагрузки I напряжения U, подведенного к нагрузке, и времени t, в течение которого нагрузка включена, то конструкция счетчика должна иметь элементы, автоматически перемножающие I, U и t. В общих чертах это достигается следующим образом. Диск счетчика в конечном итоге вращается за счет электромагнитных сил, которые создаются катушками.

Первая катушка включается в сеть последовательно и создает силу, пропорциональную току I. Вторая включается параллельно и создает силу, пропорциональную напряжению U. Поэтому частота вращения алюминиевого диска, расположенного между катушками, пропорциональна произведению U x I.

Если нагрузка равна нулю, диск неподвижен и показания счетчика не изменяются. При нагрузке диск вращается, причем тем быстрее, чем больше нагрузка. Время t автоматически учитывается, потому что чем дольше вращается диск, тем больший путь совершается обоймами счетного механизма, а на них написаны цифры, которые видны в окошечке на крышке счетчика.

На обоймах написаны цифры 0, 1, 2, 3, 4, 5, 6, 7,8 , 9. Обоймы закрыты щитком, и мы в его окошечках видим только по одной цифре на каждой из них. Допустим, что алюминиевый диск счетчика начинает вращаться по стрелке, когда во всех окошечках видны нули. Наблюдая за счетчиком, мы увидим, как самый правый нуль поднимется и исчезнет, уступая место единице. Ее сменит двойка и т. д. А когда вместо девятки в окошечке снова появится нуль, то в соседнем окошечке слева окажется единица. Таким образом, полному обороту первого диска, считая справа, соответствует 1/10 оборота второго диска, полному обороту второго — 1/10 оборота третьего ит.д.

Число зубьев червячной и зубчатой передач подобрано таким образом, что счетчик отсчитывает, как правило, киловатт-часы (цифры в черных окошечках) и их доли (цифры в красном окошечке).

Источник: книга «Современная электросеть», автор Михайлов В.Е.

Возможно, вам это будет интересно:

meandr.org

Индукционные счетчики электрической энергии. Принцип работы электронного счетчика.

Приветствую Вас, посетители сайта сайт. Из этой статьи вы подробно узнаете об внутреннем устройстве однофазного индукционного счетчика электрической энергии.

Электросчетчик- это стационарный прибор, предназначенный для ведения учета потребленной электроэнергии из сети, измеряемой в кВт∙ч.

Классификация счетчиков:

по конструктивному исполнению измерительного механизма подразделяются на индукционные и ;
по роду измеряемого тока на постоянные и переменного;
по количеству подключаемых фаз – одно- и трехфазные;
по численности тарифов делятся на однотарифные и многотарифные;
по способу подключения к сети — косвенного(подключение через измерительные трансформаторы) и прямого включения.

Устройство индукционного счетчика

Электросчетчик имеет две обмотки- напряжения 1 и тока 4, намотанных встречно на два разделенных магнитопровода (сердечника), расположенных перпендикулярно друг к другу. Обмотки с магнитопроводами представляют собой электромагниты. Между сердечниками находится алюминиевый диск 5, насаженный на ось, которая посредством червячной передачи 2 соединена со счетным устройством. Постоянный магнит 3 останавливает алюминиевый диск при выключенной нагрузке.

Вся нагрузка потребителей проходит через токовую обмотку, т.к. она включена последовательно, поэтому выполнена проводом сечением до 6 мм кв. (т.е. предельно допустимый ток электросчетчика) небольшим количеством витков и малым входным сопротивлением. Катушка напряжения подключена параллельно(выводы L и N) и намотана проводом сечением от 0,09 до 0,016 мм.кв. с числом витков 9000-11000.

При протекании переменного электрического тока по обмотке 4 и напряжения в обмотке 1 вокруг них появляются магнитные потоки Ф1 Ф2, которые усиливаются с помощью сердечников. Магнитные потоки пересекают края диска, наводя в нем вихревые токи, порождающие магнитные поля, а следовательно, и магнитные потоки. Взаимодействие последних с основными магнитными потоками приводит к вращению алюминиевого диска и,в свою очередь, счетного механизма.

Количество оборотов диска за единицу времени-нами потребляемая электроэнергия! Чем быстрее вращается диск, тем большее идет потребление электричества!

Для учета трехфазной нагрузки потребителей используются трехфазные индукционные счетчики, аналогичной конструкции.

Содержание:

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
Электрон ные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электрон ная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

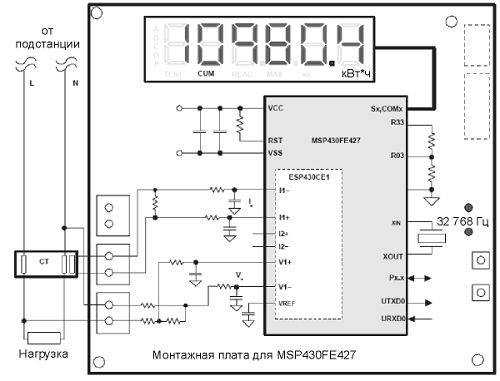

Простейшая цифровая система на основе обычного микроконтроллера п

advsk.ru

Счетчики электроэнергии индукционные — RadioRadar

Документация

Главная Справочник Документация

«Документация» — техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

Технические параметры некоторых моделей однофазных и трехфазных индукционных счетчиков электроэнергии приведены в табл. 1 и 2, их внешний вид и схемы включения — на рис. 1 — 4 соответственно.

Таблица 1. Технические параметры некоторых моделей счетчиков электроэнергии однофазных индукционных

Параметр	СО-505 (г. Чебоксары)	СО-ЭЭ6705 (прямоугольный корпус), СО-ЭЭ6706 (круглый корпус) (г. Санкт-Петербург)
Класс точности	2,0
Номинальное напряжение, В	220
Частота сети, Гц	50
Номинальный ток, А	10
Максимальный ток, А	40
Ток перегрузки, А	48	—
Порог чувствительности	0,05 А	0,5% от номинального тока
Передаточное число, об/кВтч	600	—
Рабочая температура, °С	от -20 до +55	от -20 до +60
Габаритные размеры, мм	208x135x114	223x146x122
Установочные размеры, мм	138×92	149×98 (СО-ЭЭ6705) 138×92 (СО-ЭЭ6706)
Масса, не более кг	1,2	1,4
Срок службы, лет	32
Межповерочный интервал, лет	16
ТУ 4228-032-00226023-95	ОКП 42-2821	ОПТ.468.006 ПС

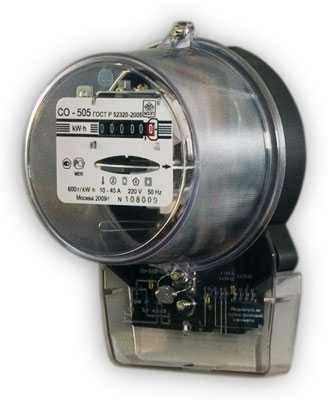

Рис. 1. Однофазные индукционные счетчики электроэнергии: а — СО-505, б — СО-ЭЭ6705, в — СО-ЭЭ6706

Рис. 2. Схемы включения однофазных индукционных счетчиков электроэнергии: а — СО-ЭЭ6705, б — СО-ЭЭ6706

Таблица 2. Технические параметры некоторых моделей трехфазных индукционных счетчиков электроэнергии (г. Чебоксары)

Параметр	СА4У-510	СА4-514	СА4-518
Класс точности	2,0
Способ включения	Трансформаторный	Прямой
Номинальное напряжение, В	3×220/380
Частота сети, Гц	50
Номинальный ток, А	3×5	3×10	3×20 (3×10)
Максимальный ток, А	3×6,25	3×40	3×80
Максимальный ток, % от I_ном	125	400	400 (800)

Параметр	СА4У-510	СА4-514	СА4-518
Порог чувствительности, А	0,025	0,05	0,1 (0,05)
Передаточное число, об/кВтч	600	125	60
Число импульсов телеметрического выхода для исполнения «Т», имп/кВ·тч	600	125	60
Рабочая температура, °С	от -20 до +50
Потребляемая мощность в цепи напряжения: не более
полная, ВА	6,0
активная, Вт	1,5
Потребляемая мощность в цепи тока не более, ВА	0,6
Вес, не более, кг	3,2		4,6
Габаритные размеры, мм	283x174x129		313,5x174x129
Установочные размеры, мм	210×155
Средняя наработка на отказ, ч	37 500		70 000
Срок службы, лет	32
Межповерочный интервал, лет	8
ТУ	4228-04000226023-98	4228-04700226023-99	4228-05100226023-01
ОКП	42-2836	42-2835	42-2835

Примечание. Счетчики классифицируются по номеру разработки. Структура условного обозначения СА4(У)_5[*]Т: СА — счетчик трехфазный; 4 — четырехпроводный; У — трансформаторный; 5 — предприятие ОАО «МЗЭП»; [*] — порядковый номер разработки: 10; 14; 18; Т — телеметрический выход.

Рис.3. Трехфазные индукционные счетчики электроэнергии: а — СА4У-510, б — СА4-514, в — СА4-518

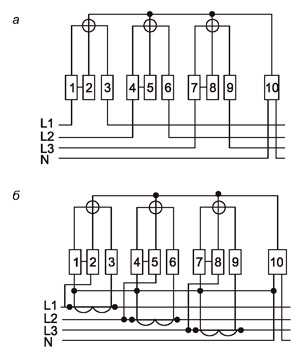

Рис. 3. Схемы включения трехфазных индукционных счетчиков электроэнергии: а — СА4У-510, б — СА4-514 и СА4-518

Дата публикации: 14.01.2015

Счётчик электрический Википедия

Устройство советского индукционного однофазного электросчётчика СО-И446. Крышки и механический индикатор сняты

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

История[ | ]

История создания счётчиков связана с изобретениями электротехнических устройств XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счётчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути развития. Всплеск теоретических открытий в области явлений, устанавливающих связь между магнитными и электрическими свойствами вещества, уже в 1-й половине XIX века.

Во второй половине XIX века к авторам теоретических трудов присоединились практики. В течение непродолжительного периода времени были изобретены гидротурбина, счётчик, трансформатор тока, электродвигатель, динамо-машина, электрическая лампа. Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В этом был, к примеру, уверен создатель индукционного электрического счётчика Отто Титус Блати, венгр по происхождению, который также являлся соизобретателем трансформатора. Аньош Йедлик и Вернер фон Сименс, каждый в своё время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Развитие систем освещения потребовало применения устройств измерения и стандартизации учёта электроэнергии.

Развитие систем передачи электроэнергии по пути создания систем высокого напряжения тормозилось главным недостатком цепей постоянного тока — невозможностью преобразования одного уровня напряжения в другой. И давний спор сторонников распределительных сетей постоянного и переменного тока окончательно решился в пользу последних; этому также способствовало изобретение трансформатора (1885 год). Попытки решить задачу учёта электрической энергии переменного тока привели к целому ряду открытий. Созданию индукционных счётчиков электроэнергии предшествовало обнаружение эффекта вращающегося магнитного поля (Никола Тесла — 1883 год, Галилео Феррарис^[1] — 1885 год, Оливер Шелленбергер — 1888 год). Первый счётчик электроэнергии для переменного тока разработан Оливером Б. Шелленбергером в 1888 году. Уже в 1889 году запатентован «Электрический счётчик для переменных токов» венгра Отто Титуц Блати (для компании «Ganz»). А в 1894 году Шелленбергер по заказу компании Westinghouse создал индукционный счётчик ватт-часов. Счётчик ватт-часов активной энергии переменного тока типа «А» появился в 1899 году, создатель Людвиг Гутман. Был дан старт непрерывным усовершенствованиям индукционных счётчиков электроэнергии. Счётчики, берущие начало от счётчика Блати и индукционных счётчиков Феррариса, вследствие великолепной надёжности и малой себестоимости, до сих пор массово изготовляются, именно с их помощью производят большую часть измерений электроэнергии.

Виды электросчетчиков
