Большинство из нас бывает на даче в течение полугода. При этом умудряемся туда натащить разной техники: от той, которая боится плохого питания, до той, которая сама может ударить током. Заметим, линии электроснабжения в удаленных поселках далеки от совершенства. Теперь необходимо сделать заземление, без которого нормальная защита ни людей, ни техники невозможна.

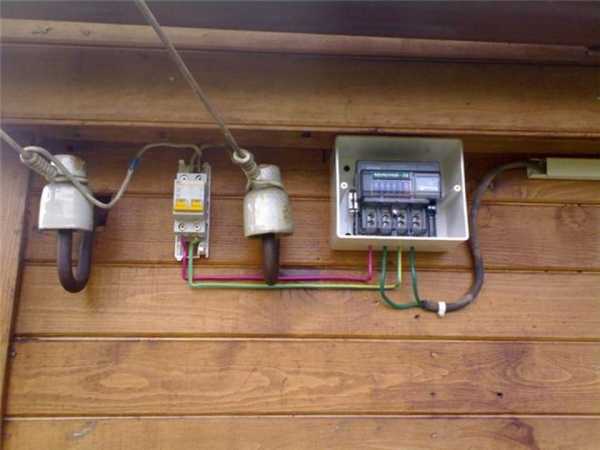

От столба к домику идут только два провода: ноль и фаза

Необходимость заземления на дачном участке

Разумеется, в первую очередь, нас интересует здоровье и жизнь семьи и гостей. Все мы устроены так, что при протекании тока недопустимой величины через тело человека наступает летальный исход. Само по себе высокое напряжение, даже при малом токе, вызывает ожог. Так что прикосновение к старому холодильнику, у которого фаза попала на корпус, не обрадует никого.

В душе на дачном участке случаются приключения и хуже того: тэн самодельного водонагревателя может быть пробит, и при попытке включении воды удар током неизбежен. Также опасна неоднократно перегретая электродрель, сварочный аппарат или перфоратор: напряжение может оказаться на металлическом корпусе инструмента.

Воздействие тока на организм человека

Примечательно, что в нетрезвом состоянии сопротивление тела человека становится заметно ниже 1 кОм, и поражение будет еще сильнее. Конечно, где же еще расслабиться, как не на даче? Значит, есть еще одна причина обустроить надежное заземление! Применение приборов защиты людей, электропроводки, техники и приборов типа УЗО в полной мере возможно также только при наличии заземления.

Попытки организовать защиту методом зануления до добра не доведут.

В условиях производства иногда прибегают к указанному способу защиты, объединяя клеммы заземления и нуля у потребителей. Идея заключается в том, что при появлении фазы на корпусе прибора возникает короткое замыкание, и срабатывает автоматический выключатель. На даче один из проводов ЛЭП может быть оборван, или провода нуля и фазы перепутаны местами. В результате, на металлической поверхности потребителя появится опасное напряжение.

Варианты подключения заземления на даче

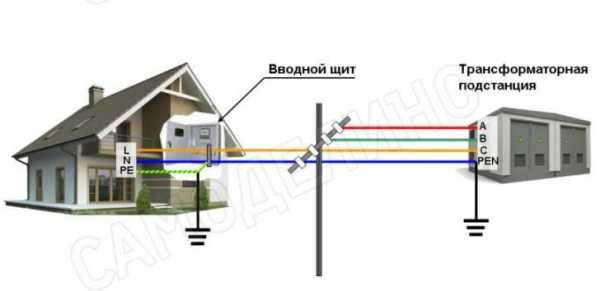

Два провода, которые подходят к изоляторам на крыше дачного домика, говорят о том, что в данном случае применена схема электроснабжения типа TN-C. Это означает, что защитный провод PE и нулевой N объединены на подстанции в единый провод PEN.

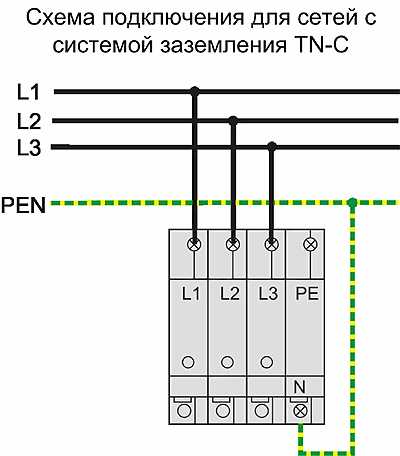

Система электроснабжения TN-C на даче в однофазной сети

В этом случае для защиты людей и техники используются автоматические выключатели, реле напряжения и даже устройство защитного отключения (УЗО). Читайте о его применении в статье «Как можно подключить УЗО в однофазной сети без заземления: схемы подключения». Однако при обрыве или плохом контакте нулевого провода защита не работает.

Схема электроснабжения ТN-C-S в однофазной сети на даче

Один из способов кардинально улучшить ситуацию — это подключить заземление по схеме TN-C-S. В этом случае общий провод PEN разделяется на входе в дачу на защитный PE и нулевой N. В месте расщепления следует подключить собственное заземление.

Теперь корпуса всех приборов будут заземлены, и защитные свойства системы электроснабжения заметно возрастают. Легко предположить, что большинство Ваших соседей по дачному кооперативу индивидуальное заземление не сделали. Это значит, что при обрыве провода PEN где-то в линии электропередачи общий ток со всех участков будет уходить на землю через Ваше заземление.

Так как его сопротивление не равно нулю, при протекании большого тока по проводнику PE на металлических корпусах Ваших приборов появится опасное напряжение. При большой нагрузке, в лучшем случае, провод заземления отгорит, в худшем – произойдет пожар.

Система электроснабжения ТТ в однофазной сети на даче

На производстве корпуса оборудования часто заземляют, не соединяя с нулевым проводом. Мы можем поступить так же, и такая система заземления имеет аббревиатуру ТТ. В такой схеме защиты установка УЗО обязательна.

Как подключить защитный провод к розеткам в дачном домике

Не следует забывать, что вся электропроводка в дачном домике выполнена двухжильным кабелем. В случае обустройства заземления к заземляющим клеммам всех розеток и приборов необходимо подключить третий проводник. По правилам, он должен входить в состав общего трехжильного кабеля, которым выполняется разводка в помещениях.

Все просто, если в дачном домике выполнена проводка открытого типа, которую несложно заменить. В противном случае, старую электропроводку положено отключить и обустроить новую (открытого типа) трехжильным кабелем. Эстетику можно обеспечить применением кабель-каналов. Как вариант, возможно использование пластиковой гофротрубы.

Так выглядят заземляющие контакты защитного провода

Понятно, что хочется сэкономить и проложить отдельный провод заземления к розеткам. Вам решать, нарушать правила проводки или не нарушать. Однако кабель-канал все равно придется монтировать.

Изобретательный ум российского дачника не ограничен ничем, и может появиться соблазн как-то заземлить каждую розетку отдельно. Этого точно делать не следует, так как сопротивление и качество каждого заземления не может быть одинаковым, что легко приведет к появлению опасного напряжения на одном из приборов.

Применение естественного заземления

Согласно правил устройства электроустановок (ПУЭ), устройство заземления в условиях садоводческого товарищества ничем не отличается от аналогичного в условиях коттеджного поселка. Если Вы не находите никакой разницы в ситуации, рекомендуем ознакомиться с правилами обустройства заземляющего контура, изложенными в статье «Как сделать заземление 220в и 380в в частном доме своими руками — устройство и все размеры». Мы же попытаемся обнаружить обстоятельства, упрощающие задачу для дачника.

В этом дачном домике люди бывают только в теплое время

Приятная новость №1: если мы не пользуемся электроэнергией на даче зимой, не следует беспокоиться о том, что сопротивление заземления заметно увеличивается при замерзании грунта. Таким образом, обеспечив сопротивление 4Ом в условиях лета, нет смысла его проверять в зимний период.

Если не учитывать глубину промерзания почвы, можно выполнить много заземляющих электродов, но небольшой длины. Таковое желание точно возникнет в условиях каменистой почвы.

Приятная новость №2: на дачном участке велика вероятность наличия так называемого естественного заземления, к которому нужно только подключиться. Например, это может быть:

• металлическая труба водозаборной скважины;
• металлический цельносварной водовод, уложенный в грунт;
• стальные трубы забора;
• прочие железобетонные и металлические конструкции в земле;
• армированный фундамент постройки.

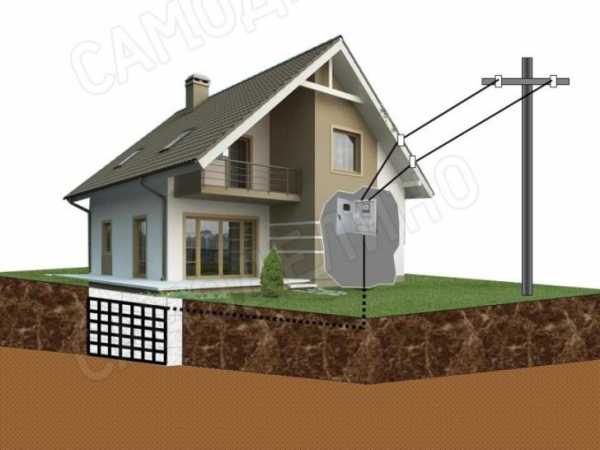

Фундамент вполне успешно может выполнять роль заземления на даче

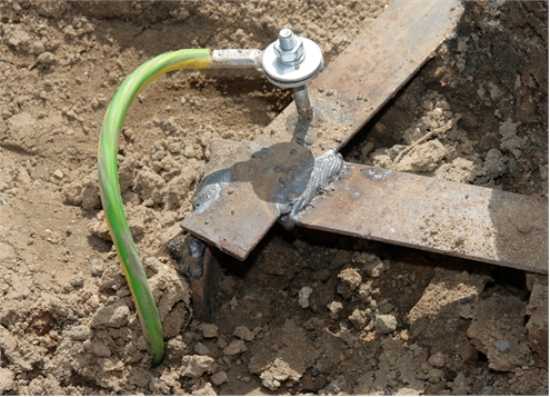

Последний вариант очень удобен: надо просто приварить шину заземления к арматуре фундамента. Это возможно сделать только во время его обустройства, причем отдельные металлические элементы должны быть также соединены с помощью сварки.

Все прочие варианты естественного заземления доступны, необходимо только правильно подсоединиться и проверить сопротивление растеканию тока в земле. Последнюю операцию следует выполнить с помощью специалиста, который имеет специальный прибор. С этим человеком как раз и следует проконсультироваться: можно ли применять выбранный объект в качестве заземления.

При подключении к естественному заземлителю из стали к нему необходимо приварить болт диаметром 8-10мм. На болт следует навернуть две гайки с двумя шайбами. Между шайбами зажимают защитный проводник сечением не мене 10мм2. Если в качестве элементов заземления используется металлический забор, придется приварить болт к каждому столбу и подключить ко всем столбикам один непрерывный провод защиты.

Контур заземления без сварки в дачных условиях

Далеко не у всех владельцев дачных участков есть возможность выполнить сварочные работы. При этом существуют требования соединять элементы контура заземления только с помощью сварки. Можно поступить по-другому: заготовить штыри для заземления там, где к каждому из них есть возможность приварить оцинкованный болт.

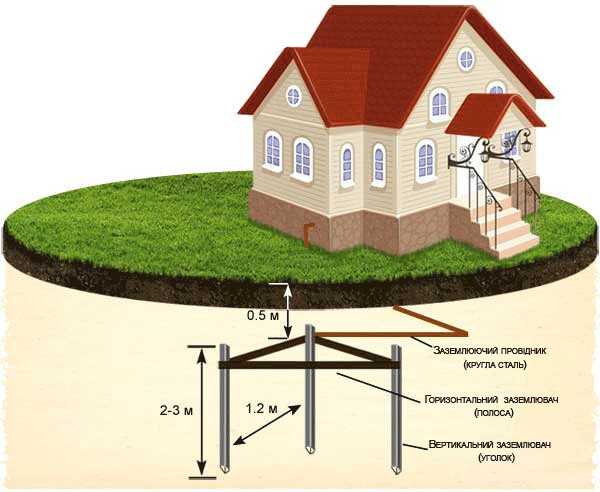

Схема заземления на даче

На дачном участке для монтажа контура заземления сначала необходимо вырыть канавку глубиной 0,5м рядом с домиком. Теперь в дно траншеи остается забить штыри и подключить один целый провод заземления сечением не менее10мм2 ко всем из них. Места соединения следует обработать антикором и обернуть несколькими слоями изоленты.

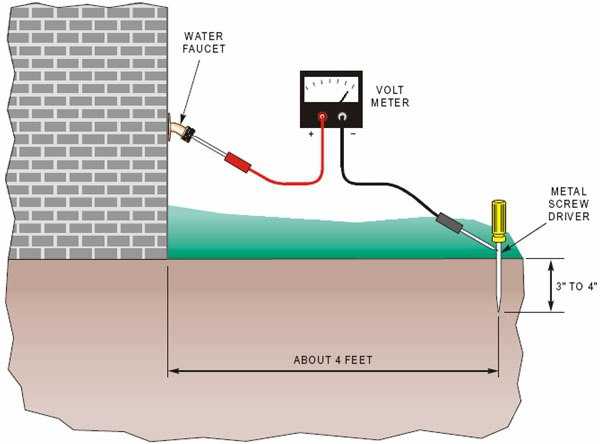

Сопротивление готового контура, конечно, нужно проверить.

На месте размещения заземления нельзя копать, чтобы не повредить защитный проводник. Лучше его отметить и закрыть доской или другим материалом в виде листа.

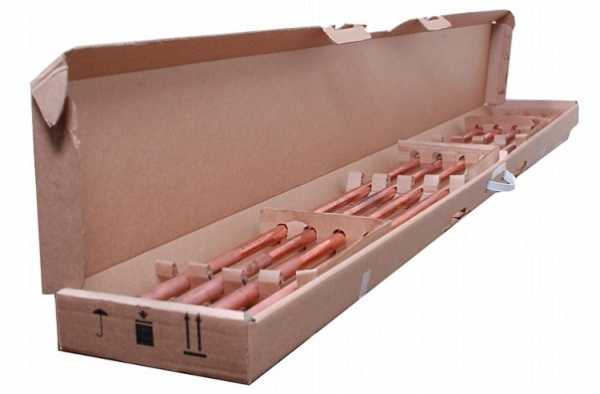

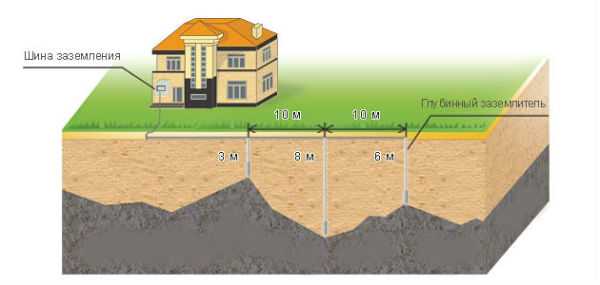

Еще один способ обеспечить заземление без использования сварки – приобрести специальный готовый комплект омедненных стержней. Стоит такой комплект немало, что устроит не всех.

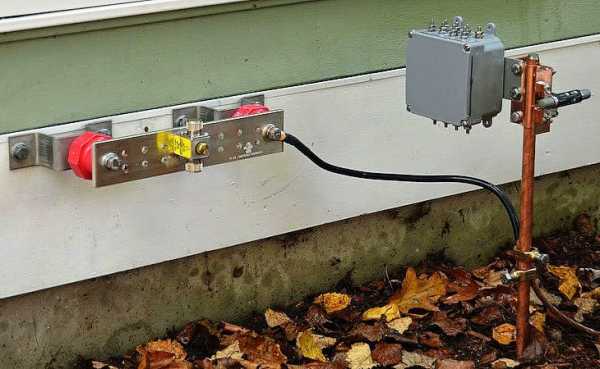

Примеры подключения заземления без сварки

При этом вполне реально приобрести оцинкованные трубы небольшого диаметра, сплющить и сделать острым один конец. Такие стержни загоняют в землю по вышеизложенному плану. Подсоединиться к ним можно с помощью оцинкованных хомутов с зажимным болтом, которые также имеются в продаже. Места соединения следует обработать антикором и обернуть несколькими слоями изоленты.

Таким образом, мы рассмотрели особенности обустройства заземления в дачном домике своими руками. При определенном старании совсем несложно обеспечить защиту от поражения человека электрическим током. Мы подобрали для Вас информативный видеоролик о том, как это сделали другие.

Поделитесь с друьями!

samodelino.ru

Как правильно сделать заземление на даче своими руками

Для того чтобы из дачного домика сделать полноценное жилье, необходимо электричество, которое будет удовлетворять потребности в хранении и приготовлении продуктов (холодильник и печка), стирке одежды и т.п. Для обеспечения сохранности всех бытовых приборов их требуется заземлить. В этом случае не обязательно обращаться к специалистам, так как можно организовать заземление на даче своими руками, главное – понимать принципы его действия и технически правильно установить конструкцию.

Многие полагают, что для этого подойдут трубы водопровода или отопления. Такое мнение ошибочно, потому что, трубы могут не иметь достаточного контакта с землей из-за ржавчины или присутствия в трубопроводе неметаллических деталей.

Работающая схема должна обеспечивать тесный контакт с нулевым потенциалом земли с минимальным сопротивлением контура. Приступая к электротехническим работам, стоит провести анализ факторов, которые повлияют на выбор методов прокладки.

Сопротивление среды

Идеальное заземление получается при наименьшем показателе почвы. Поэтому изначально нужно учесть состав грунта. Разные грунты имеют разное удельное сопротивление. Слои земли с наименьшими значениями залегают на большей глубине.

Ниже приведены усредненные показатели удельного сопротивления разных типов почвы (в Ом*м):

1. Песок – 500-1000
2. Чернозем — 200
3. Супесь – 150
4. Суглинок – 30-100
5. Глина — 20
6. Торф — 20

Грунтовые воды

Перед тем как сделать прокладку, рекомендуется учитывать глубину подземных вод. Существует правило: чем более влажная земля, тем меньше глубина вхождения электродов и тем меньше требуется шаг для их установки. Если же в месте, где надлежит делать сооружение, почва сухая, то:

• Электроды вкапывают на большую глубину.
• Шаг между ними увеличивают.
• Используют более широкиепо площади металлические элементы для увеличения площади контакта с почвой.

Схема «Треугольник»

Наиболее распространена для использования на даче классическая схема «треугольник». Она подходит практически для всех типов грунта, кроме каменистого.

Для монтажа такой схемы понадобится профиль из стали с шириной ребер 4 х 4 см, гладкая арматура с диаметром сечения до 1,2 см, плоский стальной прут шириной 5 см, труба металлическая с сечением обода 5 мм.



Заземление делается из перпендикулярно стоящих заземлителей, вставленных в грунт и соединенных друг с другом горизонтально расположенными заземлителями, и соединяющего проводника — полоски металла, соединяющего конструкцию с электрическим щитом. Минимальное расстояние конструкции от фундамента дома должно составлять 3 м. Располагать ее лучше в местах, где люди ходят реже всего или не ходят вообще.

1. Выбираем место, так чтобы расстояние от щитка было около 10 м. Стоячие штыри (уголки) надлежит вкапывать на глубину около 3 м. В качестве вертикального заземлителя часто используют стальной уголок размером 4 на 4 см.

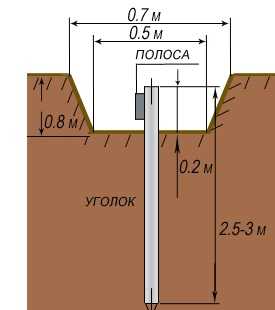

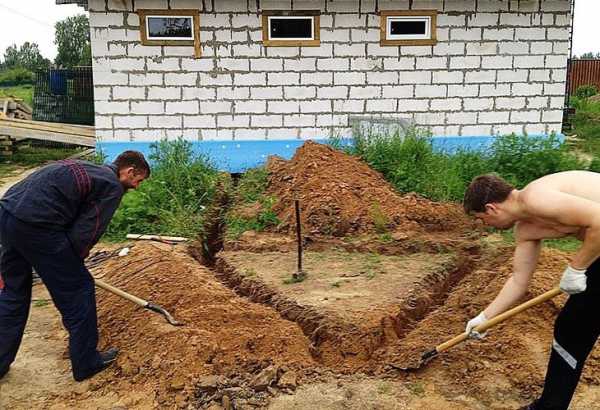

2. Выкапывается траншея в виде равнобедренного треугольника со сторонами по 1,2 м, это оптимальная дистанция системы. Глубина должна достигать до 1 м, ширина — 0,5 м, так будет удобно варить конструкцию. От одного угла отдельно роется канава, идущая к силовому щиту.
3. В первую очередь в верхушки углов вбиваются прямые заостренные на одном краю уголки (это облегчает их вход в грунт), забить их можно простой кувалдой. Если земля плотная, то нужно воспользоваться перфоратором с особой насадкой. Далее по сторонам траншеи прокладываются горизонтальные заземлители. Эти детали должны находиться ниже слоя промерзания почвы (не меньше чем на 0,5 м). Соединять горизонтальные и вертикальные заземлители рекомендуется с помощью сварки.
4. Не рекомендуют соединять эти конструкции при помощи болтов, так как со временем на месте стыка происходит окисление, появляется ржавчина, это приведит к потере контакта и утрате эффективности конструкции в качестве заземляющего приспособления.
5. Не применяют арматуру из каленого металла, из-за этого распределение тока может быть нарушено, также из-за быстрой коррозии арматурных прутьев пропадут свойства проводимости металла.

6. Когда конструкция сварена, необходимо соединить полоску металла, отходящую от вершины, с электрическим щитом. На конце стальной полосы необходимо приварить болт типа М6 для установки провода. Электропроводка в помещении делается по трехпроводной схеме, где третьим является провод заземления. Провод выводится на электрический щиток, а потом соединяется с общим контуром. Дополнительно для защиты могут также быть установлены устройство защитного отключения или дифференциальный автомат.
7. Составляющие обязательно надо обработать от коррозии антикоррозийным средством, которое можно приобрести в строительном магазине. Места сварки следует ОСОБО тщательно обработать битумом.
8. Категорически запрещено красить детали устройства, потому что краска создает большое сопротивление, и у металла пропадает контакт с грунтом.
9. Когда сооружение готово, нужно проверить значения показателей с помощью омметра. В зависимости от модификации устройства данные могут несколько отличаться, но в основном задача достигнуть показателей не более 4 Ом.

Перед тем как закапывать траншею, нужно еще раз убедиться в том, что все составляющие узла заземления надежно приварены друг к другу, качественно обработаны антикоррозийным составом, а вертикальные детали не выходят на поверхность траншеи.

Заземление на каменной почве

Для того чтобы разобраться, как правильно сделать заземление на даче, изначально нужно учитывать состав почвы, в которую будет проводиться заземление. Если здание расположено в горной скалистой местности, то «треугольник» не подойдет, так как удельное сопротивление камня слишком велико. В таком случае используются электроды, представляющие собой полые металлические трубы с соляным раствором внутри. Такая смесь хорошо притягивает влагу, тем самым создавая электролит. Электролит, проникая из трубки, в разы уменьшает сопротивление среды. Устанавливаются они перпендикулярно на глубину до 80 см.

При таких условиях располагать контур необходимо как можно дальше от дома, чтобы предотвратить создание шагового напряжения. При креплении звеньев между собой нужно использовать метод сварки, болты не подойдут, так как быстро окисляться и компоненты потеряют проводимость

Молниеотвод

Особое внимание стоит уделить установке молниеотвода на крыше дачного домика, так как грозовые разряды поражают в основном самые высокие части строения. Хороший отвод убережет ваш дом не только от попадания молнии, но и от возгорания.

Металлические прутья на крыше должны принимать молнию и отводить заряд в землю с помощью конструкции заземления. Для небольшой постройки подойдет стальной стержень с площадью сечения до 65 мм квадратных и длиной до двух метров.

Токоотводом будет являться медная проволока, соединенная с молниеотводом болтом. Далее проводят провод по водосточной трубе, закрепляя специальными крепежными зажимами. К контуру токоотвод крепиться либо при помощи сварки, либо болтами. Для лучшей проводимости нужно очистить места стыков от ржавчины и остатков сварки.

Поняв принципы установки заземляющей конструкции, можно убедиться, что оборудовать заземление на участке не сложно, главное – учесть внешние факторы и выбрать подходящие материалы.

pauk.top

Заземление на даче своими руками

Заземление – один из способов увеличения безопасности использования электроприборов. Пока электроустройство исправно, необходимости в заземлении нет. Но каждый из нас сталкивался с поломкой приборов, даже производимых известными компаниями. Поломки могут быть самыми разнообразными. В том числе повреждение изоляции и как следствие попадание фазы на корпус изделия. В случае такой поломки, стечение нескольких других, вполне реальных обстоятельств, может стать фатальным. К примеру, женщина может выгружать повреждённую стиральную машину, прислонившись к трубе водопровода или радиатору отопления.

Многие современные электроприборы, снабжены предохранительными системами. Но также не лишним будет оснастить систему электроснабжения УЗО (устройство защитного отключения).

Устройство защитного отключения

Принцип работы устройства такой — токопроводимые участки устройств, к которым может дотронуться человек, присоединены к контуру заземления. Таким образом, при попадании фазы на такие участки, происходит короткое замыкание, и УЗО выключает подачу тока. Разумеется, автоматика срабатывает только в случае заземления прибора. Даже если бытовой прибор не снабжён предохранителем или УЗО, заземление сбережёт жизнь человеку, так как ток пройдет прямо с фазы на заземление, минуя тело человека из-за сопротивления, поскольку сопротивление тела человека около 1000 Ом, а заземления значительно ниже. Убедившись в несомненной пользе заземления, перейдём к его монтажу.

Монтаж системы заземления на даче

Заземляющее устройство – система токопроводящих стержней погруженных в землю и соединённых между собой. Важнейшим свойством заземления является сопротивление – чем оно ниже там лучше. Если заземление будете использовать только для бытовых приборов, его сопротивление должно составлять не более 30 Ом, если же вы будете его использовать вместе с молниеприёмником, сопротивление не должно превышать 10 Ом. Добиться этого можно несколькими способами: увеличение глубины погружения стержней, увеличение расстояния между стержнями, увеличивая количество стержней, заливая грунт солевым раствором.

Стержней должно быть минимум 3, можно 4 и более. В зависимость от количества стержней, по периметру условного треугольника, либо квадрата со стороной не менее 1,2м (чем больше, тем лучше) выкопайте углубление на глубину до 0,5м.

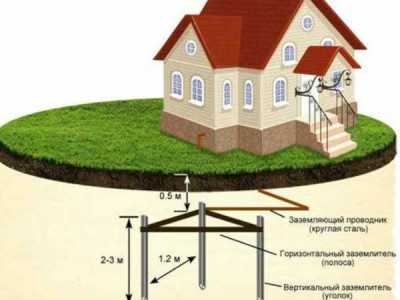

Схема заземления на даче своими руками

На вершинах выкопанной фигуры забейте в землю стержни. Стержнем может быть угольник, арматура, труба. В общем, то, что есть под рукой. Забивайте на глубину не менее 2 м. Чем глубже, тем лучше. Опыт показывает, что удвоение глубины погружения стержня на 40% уменьшает сопротивление. Использовать можно увесистую кувалду либо электромолот. Не забудьте стержень предварительно заострить. Можно просто болгаркой отрезать конец под острым углом. Это позволит с большей долей вероятности не попасть на камень. Если земля каменистая и не удаётся сильно углубить стержни, увеличьте расстояние между ними и количество самих стержней. В этом случае не копайте соединительные каналы, а сначала забейте стержни. И так, стержни забиты. Соедините их между собой посредством сварки металлической полосой 40х4 или что-то около того. Если по какой либо причине нет возможности использовать сварку, детали контура можно соединить между собой и болтовым соединением, но в таком случае постарайтесь достичь максимально надёжного контакта. Такой же полосой или катанкой 12-15 мм проведите заземление к дому. Исходите из того, что площадь сечения проводника, которым соединяете стержни и подводите заземление к дому, должна быть около 150 мм²для стали или 50 мм² для меди. После соединения всех деталей произведите замер сопротивления контура. (Самостоятельно замерить сопротивление у вас вряд ли получится. Необходим спецприбор и некоторые навыки. Поэтому заранее пригласите специалиста). При слишком высоком сопротивлении добавьте ещё штырь и соедините его с остальными.

Перед засыпкой землёй сфотографируйте контур с привязкой к зданию. В дальнейшем это может пригодиться. И вообще, всю проводку в доме, а также другие коммуникации перед оштукатуриванием либо другими облицовочными работами фотографируйте с линейкой.

Контур заземления не обязательно должен иметь форму треугольника либо квадрата. Вполне сгодится и такой вариант.

Образец контура заземления

Или вот такой — Когда штыри в землю не забиваются, а ток уходит в землю за счёт большой площади рамки.

Схема контура заземления

Дополнит систему электробезопасности дома система уравнивания потенциалов (СУП).

Суть её в том, чтобы соединить между собой все потенциально опасные поверхности. Как известно напряжение это разность потенциалов. Таким образом, если человек касается поверхности с высоким потенциалом и одновременно поверхности с низким, ток будет переходить через тело человека из первой во вторую. Если же все поверхности в помещении соединены между собой, то и потенциал у всех буде равен. В случае применения такой системы, между собой необходимо соединить все металлические трубы коммуникаций (вода, газ, отопление), металлические части каркаса здания, системы вентиляции, контур заземления и нулевой проводник системы электроснабжения.

Видео — защитное заземление от молний на даче

Видео — глубинное заземление на даче

stroyvopros.net

устройство, схема, комплект, фото и видео

Обустраивая загородный дом с максимальным уровнем комфорта, мы стараемся провести в него электричество или, как минимум, установить генератор. И в этом случае вопрос о том,   как сделать заземление на даче, становится крайне актуальным, ведь от него во многом зависит наша безопасность. Ниже мы рассмотрим основные аспекты данной проблемы, и приведем практические рекомендации по самостоятельному обустройству токоотводящих контуров.

Чтобы ток уходил в грунт, нужно проложить путь наименьшего сопротивления

Общие вопросы

Зачем необходимо заземление

Прежде чем приступать к описанию процесса, нужно понять, зачем вообще необходимо заземление дачного дома?

Принцип распределения проводников

• Основным правилом, которое нужно знать при анализе движения электрического тока по проводам, является следующее: ток течет туда, где меньше сопротивление.
• Когда проводка находится в нормальном состоянии, это особой роли не играет, но как только целостность изоляции нарушается, в поверженном месте начинается искрение, и в лучшем случае сработает устройство защитного отключения (УЗО или автомат).
• А вот при небольшой силе тока автоматика может не сработать, потому есть риск получить электротравму при случайном контакте с проводом. Последствия зависят от параметров напряжения в сети, но в любом случае – приятного мало.
• Чтобы избежать этого, создается отдельный контакт, который замыкается на грунт – участок с минимальным сопротивлением. Этот контакт и называют заземлением.

Основные требования

Устройство заземления на даче обычно не представляет особых сложностей даже для новичков (см.также статью «Как выбрать и зачем нужны солнечные батареи для дачи»).

Здесь достаточно уяснить общую схему монтажа и соблюдать достаточно простые требования к токоотводящему контуру:

Вариант размещения электродов

• Для эффективной работы системы важно, чтобы ее сопротивление было значительно меньше сопротивления человеческого тела. Чаще всего в инструкциях по охране труда приводится цифра в 4 Ом, и именно на нее и следует ориентироваться при подборе деталей для устройства.

Обратите внимание! В ряде ситуаций (работа с токами высокого напряжения и т.д.) может понадобиться заземляющий контур на 0,5 Ом и менее. Однако здесь лучше всего проконсультироваться со специалистом: только профессиональный электрик с соответствующим уровнем допуска сможет с достаточной точностью определить необходимые параметры контура.

• Также при проектировке стоит обращать внимание на глубину погружения электродов и свойства грунта. В большинстве случаев элементы заглубляются на 1,5 — 3 м, однако если грунтовые воды подходят близко к поверхности, то нижнюю границу достаточно делать на расстоянии  в 0,5 м от верха обводненного горизонта.

Оптимальные глубины

• В большинстве случаев система собирается из трех стержней. Однако иногда, особенно, если мы оборудуем большое строение с множеством источников электропотребления, необходимо увеличить количество проводников, соединив их в несколько контуров.
• Для обеспечения максимальной безопасности электроды размещаем друг от друга на расстоянии от 1,2 до 3 м. При этом комплект для заземления на даче обычно располагают в 3 — 5 метрах от стены самого дачного домика.

Совет! Чтобы не гадать и не выполнять ненужные расчеты, обратитесь в отделение Энергонадзора. У них наверняка есть оптимальная для местных условий схема заземления на даче: своими руками вы можете выполнить основные работы, а для контроля и приемки как раз и стоит пригласить специалистов.

Как видите, основных требований немного, и при должной внимательности их вполне можно соблюсти. Если с этим все более-менее понятно, то ниже мы расскажем, как самому сделать контур для токоотведения. На практике все окажется еще проще!

Самостоятельное обустройство

Элементы системы

Итак, если мы решили заземлять дачный домик самостоятельно, то нам нужно подготовить все детали для его обустройства.

• Как правило, самая простая система представляет собой треугольник, который размещается ниже уровня промерзания грунта.
• В вершинах треугольника мы располагаем электроды, которые вбиваем в почву на определенную глубину (как мы указали выше, от 1,5 до 3 метров).
• Электроды между собой соединяем стальной полосой или арматурными прутками. Инструкция допускает только сварное соединение: связывать детали проволокой или зажимать хомутами нельзя ни в коем случае.
• От электродов до распределительного щитка проводим стальную полосу. Если щиток размещается на значительном удалении от контура, то полосу можно заменить отрезком качественного кабеля, который закрепляем на арматуре с помощью контактного зажима с фиксирующим болтом.

Фото крепления кабеля через болт

В качестве проводников для заглубления в почву могут использоваться такие детали:

Форма изделия	Допустимый размер
Уголок стальной	4х4 мм и более
Труба стальная	толщина стенки 3,5 мм и более
Арматурный пруток	сечение 10-15 мм2
Полоса стальная соединительная	площадь 50 мм2 и более (например, 15 х 4 мм)

К другим требованиям относят такие:

• Материал должен быть достаточно прочным для того, чтобы деталь можно было забить в грунт на требуемую глубину. При этом для облегчения заглубления нижний край проводника можно срезать наискось для формирования острия.
• Профиль электрода может быть практически любым (двутавр, швеллер, профильная труба и т.д.). Главное, чтобы площадь его сечения была не менее 1,5 см².

Стальной пруток в качестве электрода

• При использовании арматурных прутков предпочтение стоит отдавать гладким изделиям круглого и многогранного сечения. Использование рифленой арматуры нежелательно: такая форма прутка обеспечивает формирование большого количества пустот вдоль контура, что отрицательно сказывается на контакте с грунтом, и как следствие – на качестве токоотведения.

В принципе, если вас не смущает достаточно высокая цена, можно купить готовый комплект почвенных проводников из стали с медным покрытием. Для сборки в конструкции предусмотрены резьбовые соединения, которые облегчают формирование контура нужных размеров и обеспечивают качественный контакт.

Набор готовых деталей

Технология монтажа

В этом подразделе мы расскажем, как правильно сделать токоотводящую систему на своем участке.

Алгоритм включает в себя такие операции:

Роем траншею

• Монтаж заземления на даче начинается с выбора места. Участок должен быть относительно свободен (копать придется много) и располагаться недалеко от щитка.
• На выбранном месте выкапываем траншею в форме треугольника со стороной около 1 м. Глубина траншеи зависит от ваших климатических условий: чаще всего уровень промерзания не опускается ниже 1,2 м, потому именно на эту величину стоит ориентироваться.
• Примерно такой же траншеей соединяем наш участок со щитком.
• На участках, где плотность грунта это позволяет, вбиваем электроды прямо в землю. Для плотных субстратов может понадобиться бурение скважин.

Совет! Если проводники устанавливались в предварительно пробуренные гнезда, то все свободное пространство засыпаем смесью вынутой почвы и соли. Конечно, так металл будет ржаветь куда быстрее, но зато сопротивление снизится в несколько раз.

Система в сборе

• Используя сварочный аппарат, соединяем электроды стальной полосой.
• От щитка к контуру проводим контактную полосу или силовой кабель. Соединяем элементы либо сваркой, либо болтом от 10 мм.

Подключение на щитке

• Используя омметр, проверяем сопротивление контура. Здесь лучше всего обратиться к специалистам: так и на аренде прибора сэкономим, и вопросы с документальным сопровождением снимем.
• Если прибор показал 4 Ом и менее, и у представителя Энергонадзора нет претензий, засыпаем траншею однородным грунтом.

Совет! Чтобы не снизить эффективность системы, стараемся в первый слой почвы не укладывать крупные камни и строительный мусор.

В сильную засуху грунт в месте прокладки электродов можно дополнительно увлажнять – так токоотведение будет еще более эффективным.

Вывод

Заземление на дачном участке, сделанное по всем правилам, позволит серьезно повысить уровень безопасности вашего загородного дома. И хоть процесс этот довольно трудоемок, справиться с ним по силам даже тем новичкам, которые ни разу не брались за электротехнические работы (см.также статью «Электростанция для дачи — источник энергии для частного домовладения: разновидности и рекомендации»).

Главное – следовать инструкциям, изложенным в тексте и на видео в этой статье, а также приглашать специалистов для контроля и выполнения особо ответственных этапов работы.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

Заземление на даче своими руками: схема, фото

Многие предпочитают проводить лето в дачном домике. Это отличный вариант для того, чтобы немного отдохнуть от городской суеты, вырастить собственные овощи и фрукты. Но речь в данной статье пойдет не о садоводстве, а о безопасности. Если в процессе постройки многоэтажек застройщик обязательно предусматривает заземление, то частный сектор должен заботиться о себе сам. Давайте поговорим о том, как сделать заземление на даче своими руками. Схема и процесс подключения – вот на чем будет акцентироваться внимание.

Что такое заземление и зачем оно необходимо?

Электрический ток можно сравнить с водой лишь по одному свойству. Как жидкость, так и электричество протекают по пути наименьшего сопротивления. Сегодня мы практически полностью зависим от наличия электроэнергии. На ней держатся практически все бытовые приборы, начиная от телевизора и заканчивая отопительным оборудованием.

Каждый из таких приборов имеет предохранители и изоляцию, которая призвана защитить потребителя от удара током. Представьте, что может случиться, если слой изоляционного материала нарушится. Правильно, может ударить током. Хорошо если установлен автомат, который вовремя обесточит оборудование. Если же его нет, то последствия могут быть самыми печальными. Чтобы ничего подобного не случилось, устанавливают заземление на даче своими руками, схема которого может быть разной, но суть одна.

Какое оно, идеальное заземление?

На этот вопрос можно ответить однозначно: то, которое имеет наименьшее сопротивление. Мы уже разобрались, что ток пойдет туда, где меньше сопротивление. В нашем случае необходимо добиться как можно меньшего значения. Отметим, что человеческий организм тоже имеет свое сопротивление. Оно изменяется в зависимости от климатических условий и состояния человека. К примеру, сопротивление человека в опьяненном состоянии ничтожно мало, именно поэтому выпившему всегда тяжелей выжить после сильного удара током.

В нашем случае будем придерживаться значения 4 Ом. При этом сопротивление заземления должно быть несколько меньше данной цифры. В любом случае подобную информацию желательно узнавать в ПУЭ. Ну а сейчас перейдем непосредственно к теме.

Какое значение имеет грунт?

Многие могут сказать, что нет разницы, где и на какую глубину закапывать заземление, и будут абсолютно не правы. Тип грунта, глубина залегания вод и другие факторы имеют первоочередное значение. Но в любом случае имеется общее правило. Оно заключается в том, что чем больше земля насыщена водой, тем на меньшую глубину необходимо забивать электроды. Также нужно уменьшать и их шаг.

А теперь о типе грунта. Он тоже имеет свое значение в плане сопротивления. К примеру, торф – 20 Ом*м, чернозем и глина – 25-30 Ом*м, супесь – 150 Ом*м. Стоит упомянуть еще и песок, сопротивление которого достигает от 500 до 1000 Ом*м. Данный параметр увеличивается в зависимости от глубины залегания грунтовых вод. Как вы видите, заземление на даче своими руками, схема которого будет рассмотрена немного ниже, сделать правильно не так просто.

Все об электродах

Первое, с чем необходимо определиться – глубина залегания электродов. Рекомендуется не закапывать их глубже 3 метров, но и менее чем на 1,5 метра от поверхности тоже нельзя. Тут многое зависит от того, на какой глубине залегает вода. Если это 2,5 метра, то вам будет достаточно вбить электроды на глубину не более 2 метров.

Схема заземления на даче (своими руками монтируемого)подразумевает определенный шаг (расстояние) между электродами. Обычно имеет смысл придерживаться расстояния в 1,2-3 метра. Что касается количества электродов в контуре, то минимум их должно быть три. Форма расположения — в ряд или треугольником. Расстояние от контура до фундамента здания — не менее 3 метров. В любом случае желательно обратиться за помощью к электрикам. Пускай монтажные работы вы выполните самостоятельно, но узнать о типе грунта и глубине залегания вод у профессионалов все же не помешает. Кроме того, составлена может быть схема заземления на даче своими руками, благо в настоящее время вариантов для образца предостаточно. Ну а сейчас идем дальше.

Делаем заземление на даче своими руками: схема, фото

В данном разделе речь пойдет об используемых при заземлении контурах. Наиболее распространенная схема – треугольник с электродами в вершинах. При этом необходимо понимать, что весь контур должен находиться на одной глубине (ниже промерзания грунта).

Отдельное дело – соединение контура. Сами по себе электроды, вкопанные в землю, не несут никакой нагрузки. Перед тем как заземление будет полностью готово, их необходимо между собой соединить. Для этого подойдет металлическая полоса, в крайнем случае — арматура.

Что касается типа соединения, то в приоритете это должна быть сварка, более того, необходимо использовать именно такой способ соединения электродов между собой. От одного электрода к силовому шкафу (электрический щиток) проводится стальная полоса. В качестве электродов можно использовать стальной уголок сечением 4 х 4 мм, арматуру 12 х 12 мм, стальную трубу с толщиной стенки не менее 3,5 мм или стальную полосу 12 х 4 мм. В целом этого, а также лопаты и ломика должно быть вполне достаточно для обустройства полноценного заземления.

О материале и сечении электродов

Можно смело говорить, что отталкиваться необходимо от сечения материала. Но нужно понимать, что важную роль играет и то, сможете ли вы забить выбранный электрод в землю. К примеру, вы можете отдать предпочтение заточенному у основания стальному стержню и не важно, будет это профильная труба или двутавр. Если вы взяли уголок, то его можно срезать с помощью болгарки. Так получится острый клин, который очень удобно загонять в землю. А вот что касается арматуры, то тут недопустима рифленость по причине снижения сопротивления грунта.

Если у вас есть возможность приобрести готовый комплект для заземления, то так и поступите. Он представляет собой набор омедненных электродов длиной по метру. Конструкция соединяется с помощью резьбовых соединений. Это очень удобно, да и монтаж проводится максимально быстро, правда, цена такого комплекта немаленькая. Кстати, совсем не важно, выполняется заземление на даче своими руками для газового котла или микроволновой печи, так как стальная полоса подключается к силовому шкафу. Следовательно, все оборудование будет заземлено.

Сейчас самое время приступать к земляным работам. Мы уже определились с материалом электродов и глубиной их залегания. Теперь нужно выбрать подходящее место. В приоритете нужно рыть траншею не дальше 10 метров от щитка. Первым делом выкапываем траншею в полметра шириной и метр глубиной в форме равностороннего треугольника. От него делаем траншею к силовому шкафу. Если плотность и тип грунта позволяют, то вбиваем электроды в вершинах треугольника. В противном случае придется бурить небольшие скважины.

Примечательно то, что если мы бурили скважины, то углубление можно засыпать грунтом, перемешав его с солью. Это позволит существенно снизить сопротивление, но при этом коррозионный процесс будет протекать более активно. После установки электроды должны немного возвышаться над грунтом для того, чтобы их можно было приварить. Обратите внимание на то, что делать заземление на даче своими руками без сварки недопустимо. После того как сварочные работы будут закончены и мы получим замкнутый треугольник, ведем полосу к силовому шкафу. Там крепим её с помощью болта в 10 мм и привариваем его к полосе.

Проверочные работы

После того как вы выполнили все вышеописанные действия, необходимо провести проверку сопротивления контура. Для этого нам понадобится омметр. В этом случае желательно привлечь специалиста из энергоуправления. Он сделает необходимые замеры, если заземление на даче, схема которого был приведена несколько выше, было выполнено правильно, составит необходимую документацию.

Если мы добились сопротивления менее 4 Ом, то отлично, если нет – расширяем наш контур с помощью дополнительных электродов. Если все в порядке, то засыпаем траншеи. При этом использовать строительный мусор и какие-либо другие отходы недопустимо. Засыпать нужно однородным грунтом.

Это важно

Обратите внимание на то, что многие специалисты рекомендуют заливать контур водой, тем самым уменьшая его сопротивление. Нередко так поступают перед приходом сотрудника из энергоуправления, чтобы не возникло проблем с документацией. Но мы старались не ради печати на бумажке, а ради собственной безопасности, не забывайте об этом.

Если же вы проживаете на скалистой местности, то вертикальное расположение электродов вам не подойдет. В этом случае целесообразно применять горизонтальные или же лучевые типы электродов. Необходим шаг от 3 до 10 метров, а электроды должны располагаться в виде расходящихся лучей или же сетки.

Заключение

Еще один отличный выход — заземление на даче на свайный фундамент. В этом случае вам не понадобится рыть траншею и забивать электроды. Достаточно сделать грамотный контур из свай. Но нужно понимать, что в этом случае повышается вероятность электрохимической коррозии. Следовательно, сваи прослужат на порядок меньше, нежели могли бы. Но в плане надежности это отличное решение с любой стороны.

В целом, мы разобрались с тем, как своими руками сделать заземление. Особо сложного ничего нет, самое главное — быть внимательным на всех этапах, учитывать глубину промерзания грунта, уровень грунтовых вод и другие важные параметры. В любом случае, если вы все сделаете правильно, то останетесь довольны. Риск удара током от бытовых приборов будет сведен к минимуму.

fb.ru

Как сделать заземление на даче своими руками

Дачные домики перестали быть садовыми строениями для летнего отдыха, а превратились в полноценное загородное жилище. Мы оборудовали их всеми благами цивилизации. Эти приспособления облегчают жизнь, но являются источниками повышенной опасности. Поэтому не стоит забывать про заземление на даче.

Затронем теорию, чтобы понимать, зачем хлопоты с оборудованием заземляющего контура.

Электрический ток течет по проводам и подходит к приборам-потребителям, имеет свойство течь в ту сторону, где наименьшее сопротивление.

Если изоляция электроприбора нарушится, ток будет искать место, где сопротивление самое маленькое, стремится к нулю. Если заземление не оборудовано, слабое место начинает искрить и стрелять молниями. Хорошо, если этот фейерверк прекратит автомат. Если процесс будет тлеющим, слаботочным, предохранители не сработают. При прикосновении к прибору человек получит удар током, что может иметь неутешительные последствия.

Чтобы обезопасить обитателей дома и электрические приборы от пробоя током, его необходимо отвести в место с наименьшим сопротивлением. Таким местом является земля, грунт.

Сопротивление заземляющего контура должно быть намного меньше сопротивления организма человека. Не вдаваясь в дебри подробностей, примем, что оно должно быть меньше 4 Ом. В некоторых источниках можно найти другие цифры: 0,5 Ом, 30 Ом и даже 60 Ом. Более детальную информацию стоит почерпнуть в ПУЭ или обратиться в электроснабжающую организацию. Будем исходить из того, что чем меньше, тем лучше.

Глубина расположения электродов зависит от многих факторов: структура грунта, уровень залегания грунтовых вод и климатические условия.

Важно! Общее правило таково: чем больше грунт насыщен водой, тем на меньшую глубину стоит забивать.

Торф обладает наименьшим удельным сопротивлением – 20 Ом*м, чернозем и глина чуть больше, а вот супесь – уже 150 Ом*м. Песок считается самым опасным –  от 500 до 1000 Ом*м в зависимости от уровня залегания вод.

[include id=»1″ title=»Реклама в тексте»]

Глубина заглубления может быть от 1,5 м до 3 м  и более. Величина зависит от того, насколько близко вода. Если уровень находится в пределах 2,5 м, достаточно заглубить на 1,5 – 2 м.

Расстояние между электродами в контуре может быть от 1,2 м до 3 м.

Количество зависит от сопротивления грунта и может составлять 3 штуки, образуя треугольник. Если такой конструкции оказывается недостаточно, количество можно увеличивать, присоединяя их к существующему контуру.

Расстояние от контура до дома должно быть не слишком велико. Достаточно 3 – 5 м.

Важно! Самым правильным и целесообразным решением будет обратиться в местное отделение энергоуправления. Спросить у обычных электриков, как обустраивается контур заземления в данном конкретном регионе. Какие необходимы характеристики, на какую глубину ставить, как далеко выносить. Тем более что Вам все равно понадобятся их услуги, чтобы проверить сопротивление получившегося контура заземления на вашем участке.

Схема озаземления

Самым распространенным способом обустройства заземляющего контура является треугольник со стальными электродами в вершинах, вбитыми в грунт на глубину от 1,5 до 3 м. Весь контур необходимо располагать ниже глубины промерзания грунта.

Соединять их между собой можно стальными полосами или арматурой, обязательно только сваркой. От одного из электродов необходимо провести стальную полосу до силового шкафа, попросту щитка. Если расстояние от дома слишком велико, от щитка можно провести кабель, который затем закрепить с помощью болта.

Материалы для заземления и их размеры

Что можно использовать в качестве электродов:

• Стальной уголок 4*4 мм минимум.
• Круглая сталь (арматура) – 10 – 12 мм².
• Стальная труба с толщиной стенки – 3,5 мм.
• Стальная полоса с площадью минимум 50 мм², например, 12*4 мм.

Основным критерием при выборе материала служит площадь сечения, она должна быть не менее 1,5 см², а также удобство забивания в землю. Т.е. это может быть любой острый стальной токопроводящий стержень, хоть двутавр, хоть профильная труба. Главное, заточить конец, чтобы легче входил в грунт. Уголок можно срезать болгаркой наискось, сделав острый клин. Арматура обязательно должна быть гладкой, нерефленной. Иначе контакт электрода с грунтом будет недостаточно прочным. Образуются пустоты, которые будут снижать сопротивление.

Информация для тех, кто не желает использовать подручные материалы, а привык все делать основательно и дорого, есть возможность приобрести готовый комплект. Он представляет собой стальные омедненные электроды по 1 метру длиной, собираемые резьбовым соединением. Это удобно, эффективно и довольно недешево. Но если есть возможность, воспользуйтесь этим вариантом.

В качестве планок можно использовать  стальные полосы 40*4 мм или арматуру 12 – 14 мм. Главным критерием является минимальное сечение в 50 мм². И не забывайте, соединяем только сваркой.

Определяемся с материалом и конструкцией.  Затем выбираем место, удобное и близкое к распределительному шкафу, оптимальным считается расстояние не более 10 м.

[include id=»2″ title=»Реклама в тексте»]

Приступаем к земляным работам:

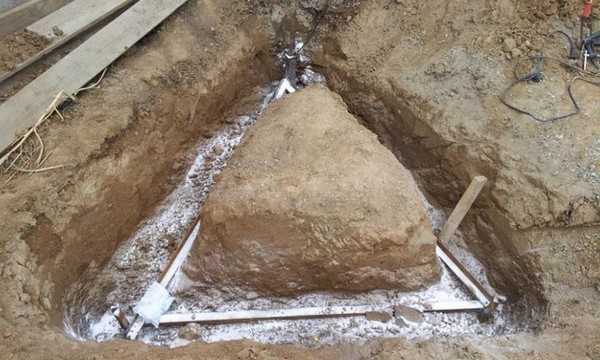

Примерно так может выглядеть траншея

1. Выкапываем траншею в виде равностороннего треугольника. Глубина должны быть не менее 0,8 м, желательно 1 м. Ширины 0,5 м будет достаточно. Дополнительно выкапываем траншею, ведущую к шкафу.
2. В вершинах  вбиваем электроды, если это позволяет плотность грунта. В противном случае бурим скважины.
3. Они должны выступать над уровнем грунта, чтобы можно было приварить к ним полосы. Если мы бурили скважины, а не забивали стержни, засыпаем скважину грунтом, перемешанным с солью. Это существенно снизит сопротивление контура. И хоть коррозия в таком случае увеличится, заземление прослужит еще долгие годы.
4. Привариваем полосы, образуя замкнутый треугольник, одну полосу ведем от электрода к силовому шкафу.
5. Закрепляем полосу к щиту или проводу заземления болтом не менее 10 мм диаметром. Обязательно привариваем болт к полосе.
6. Проверяем сопротивление. Для этого понадобится специальный прибор – Омметр. Он достаточно дорогой, покупать его, чтобы сделать один раз в десять лет замеры, а то и раз в жизни, бессмысленно. Поэтому приглашаем человека из энергоуправления или специальную организацию. Они проверят сопротивление и составят соответствующую документацию. Показатель должен быть меньше 4 Ом. Если больше, необходимо увеличить контур, вбив еще электроды и соединив их с уже существующими.
7. Если сопротивлением остались довольны, засыпаем траншею. Используем только однородный грунт, без строительного мусора или щебня.

Схема обустройства

Важно! Маленькая хитрость: некоторые умельцы советуют перед приходом людей их энергоуправления хорошенько залить контур водой. Это уменьшит его сопротивление. Проблем с получением документации не будет. Хоть сама идея довольно интересная: специалисты и правда советуют в жаркие дни регулярно поливать его, но все же мы не ради инстанций «заварили кашу».

Если Вы обладатель очаровательного домика в горах, все вышенаписанное может Вам не подойти. Для контура заземления в скальных грунтах используют горизонтальные или лучевые электроды. Их можно располагать в виде расходящихся лучей или сетки, делая шаг от 3 до 10 м. Хорошим вариантом будет использовать электролитическое заземление. Хоть и дорого, но весьма эффективно.

Как видите, обустроить заземление своими руками не составит большого труда. Самым сложным будет определиться с длиной электродов, их количеством и расстоянием между ними. Остальное – дело техники.

strmnt.com

Как сделать заземление на даче: инструкция

Оглавление:
Как сделать заземление на даче: наружный контур
Схема подключения заземления на даче: внутренняя часть
Изготовление простейшего заземления на даче: особенности

Как только человек сталкивается с легким пощипыванием электрическим током при прикосновении к бытовой технике, так сразу же задумывается над устройством заземления. Мысль движется в верном направлении, так как в один прекрасный момент эти легкие щипки могут превратиться в конкретный удар током, которого нужно опасаться. Безопасность – вот основное правило эксплуатации электрической проводки, о котором большинство людей почему-то забывают. Всегда следует помнить, что любое электрооборудование – это потенциально опасная вещь. В общем, заземление необходимо, и именно о нем мы поговорим этой статье, в которой вместе с сайтом moyadacha.org разберемся с вопросом, как сделать заземление на даче своими руками?

Как сделать заземление на даче фото

Как сделать заземление на даче: наружный контур

Понятие «контур заземления на даче» является неразделимым, но для более глубокого понимания сути вопроса мы разделим его на две части, так будет проще понять принцип его изготовления. Начнем с самой главной его части – наружного контура, который изготавливается непосредственно в грунте, в любом удобном месте дачного участка. Единственное условие, которое противоречит выражению «любое место», это близость к дому – нужно воздержаться от обустройства заземляющего контура ближе чем в паре метров от постройки. Все остальное делается как по инструкции, несмотря даже на то, что заземляющий контур должен рассчитываться. Но мы не инженеры, и строение у нас не отличается особыми требованиями, так что подойдет усредненный вариант, изготовление которого можно представить в виде следующей последовательности работ.

1. Земляные работы. Выкапываем траншею треугольной формы – глубиной в полметра и шириной в штык лопаты. Здесь важно соблюсти расстояние между углами треугольника – хороший треугольный контур имеет стороны в 1200мм или чуть больше. После того как треугольник будет готов, точно такую же траншею копаем от одной из его вершин к дому, а точнее будет сказать, к точке ввода заземления в дом – как правило, она находится в непосредственной близости от электрического щитка. В принципе, можно прокопать и к любому другому месту, расположенному возле стены – это не важно, так как контур можно дотянуть до нужного места по стене дома.
2. Второй этап работ, связанный с решением вопроса, как правильно сделать заземление на даче, это установка заземляющих электродов. В качестве таковых отлично подойдет прут диаметром 25 или 30мм и более, или же аналогичного сечения арматура. Отрезки этого материала длиной 2500, а лучше 3000мм нужно загнать в грунт по углам треугольника – да, кувалдой придется помахать изрядно, но что делать, безопасность этого требует. Загнать их нужно так, чтобы на поверхности дна траншеи оставалось максимум 100мм прута. Чтобы он легче заходил в грунт, конец прута или арматуры нужно срезать наискосок.

   Как правильно сделать заземление на даче фото

3. Для следующего этапа работ, который предусматривает устройство заземления на даче своими руками, понадобится металлическая полоса толщиной 5мм и шириной не менее 50мм. С ее помощью придется соединить три заземляющих электрода в единый контур заземления – делается это с помощью сварки, причем очень качественной сварки. Проваривать места соединения полосы с электродом и друг с другом нужно во всех местах – в совокупности провариваемый шов не должен быть меньше чем 100мм в длину. Следует понимать, что от качества сварки зависит не только эффективность заземления, но и его долговечность.
4. Тянем заземляющую шину к дому. В общем-то, здесь практически то же самое, что и в предыдущем пункте, только без установки электродов. Привариваем пластину металла к контуру заземления и тянем ее к самому дому, где переходим на стены и доводим то точки, максимально приближенной к электрическому щитку на даче. Шина крепится к стене дома металлическими дюбелями через заранее просверленные отверстия.

   Контур заземления на даче фото

В принципе, контур заземления можно собрать по другой схеме – к примеру, ничего страшного не будет, если вы выберете не треугольное расположение электродов, а прямолинейное, или в виде буквы «П», «Х» и так далее. Самое главное, чтобы электроды было удобно соединять в единый контур. После того как все будет надежно сварено, и шина выведена в нужное место, траншеи просто закапываются назад, а почва используется стандартно – для выращивания культурных растений и всего прочего. О том, как сделать дачное заземление своими руками, смотрите в этом видео.

Схема подключения заземления на даче: внутренняя часть

По большому счету, внутренняя часть контура заземления – это не что иное, как разводка электрической проводки, сделанная особым образом. В системе кабелей просто используются трехжильные провода вместо двухжильных, а также розетки, предусматривающие третий контакт. Сами понимаете, что если проводка на даче уже смонтирована, то обеспечить ее заземлением будет достаточно сложно. Сделать это можно исключительно выборочно, подведя заземляющий провод и подключив его к корпусу особо мощных потребителей электричества.

Как подключить заземление на даче фото

Заземление нужно предусматривать на стадии изготовления электрической проводки – в таком случае вы сможете позаботиться о персональной защите без особых проблем. Просто тянете вместо двойного провода тройной, и все. Еще понадобится их правильно расключить, не перепутав каждую отдельно взятую жилу друг с другом – именно для этого они маркируются на заводе разным цветом. Под заземление стандартно отводится желтый или зеленый проводок, под фазу черный, а под ноль синий – могут быть, конечно, вариации, но лучше их не создавать, так как это в значительной мере облегчит работу по ремонту проводки в будущем.

Единственная разница в проводке без заземления и с аналогичной цепью с участием заземляющего кабеля заключается в наличии дополнительной клеммной колодки, располагающейся в электрическом щитке. В ее задачи входит объединить отдельные заземляющие жилки друг с другом и подготовить их к подключению к наружному контуру. Как это делается, мы рассмотрим дальше.

Изготовление простейшего заземления на даче: особенности

Несмотря на то, что этот момент отнюдь не является сложным, все же расслабляться не стоит – от качества соединения двух частей заземляющего контура зависит многое, в том числе и адекватность работы заземления в целом. Говоря, что соединение частей не является сложным, имеется в виду то, что произвести его можно в три этапа.

1. Готовим мощную клемму на шине наружного контура. В принципе, о ней можно позаботиться заранее, на стадии прокладки шины. По сути, к ней нужно приварить болт диаметром 10-12мм и, как говорится, дело с концом. Как вариант, если место оконечной точки шины четко рассчитано и совпадает по уровню с установленным электрическим щитком, можно воспользоваться длинной шпилькой. Она продевается сквозь стену, по предварительно просверленному отверстию и приваривается к шине. С ответного конца шпильки накручиваются две гайки, между которыми надеваются две широкие шайбы.
2. Клеммная колодка. Здесь все намного проще – она продается в готовом виде и устанавливается на планку щитка как обыкновенный автоматический выключатель. По сути, это брусок с отверстиями, в которых провод зажимается небольшим винтом. В эти отверстия подключаются как отдельные жилы заземления, так и общая жила, соединяющая клемму с шиной наружного контура.

   Схема подключения заземления на даче фото

3. Установка соединяющей жилы. С клеммной коробкой все более или менее понятно – жила вставляется в самое широкое отверстие и крепко-накрепко зажимается винтом. С ответной частью дела обстоят не намного сложнее – кабель наматывается на болт и зажимается на шпильке двумя гайками с шайбами. По-хорошему, здесь лучше использовать специальный концевик с петлей.

Это все. Как видите, несмотря на то, что тонкости все же имеются, соединить две части заземления не очень сложно, то же самое можно сказать и о решении вопроса, как подключить заземление на даче?

В заключение скажу несколько слов об особо важном моменте – в частности, о контактах, которые должны быть крайне надежными. Это касается и сварных, и обжимных соединений. Хорошо бы каждое соединение пропаять, даже если конец провода будет зажат винтом. По-другому качественно решить вопрос, как сделать заземление на даче, не получится. Все должно быть надежно по высшему разряду – кстати, в профессиональном строительстве изготовленный контур заземления проходит проверку. Измеряют его сопротивление, но для этого нужно специальное оборудование.

moyadacha.org
