Швеллер гнутый размеры таблица – Размеры гнутого швеллера — Размеры Инфо

Вес гнутого швеллера — швеллер гнутый вес метра

Таблица веса гнутого швеллера по ГОСТ

Размер h*b*s	вес 1 пог. метра кг.
50x40x3	2,81
60x32x2.5	2,26
60x32x3	2,67
60x32x4	3,43
80x32x4	4,05
80x50x4	5,18
80x60x4	5,81
100x50x3	4,47
100x50x4	5,81
100x50x5	7,14
120x50x3	4,91
120x60x4	7,07
120x60x5	8,71
140x50x4	7,28
140x60x4	7,59
140x60x5	9,49
160x50x4	7,7
160x60x4	8,32
160x60x5	10,28
160x80x4	9,58
160x80x5	11,85
180x50x4	8,32
180x60x5	11,38
180x70x5	11,68
180x70x6	14,02
180x80x4	10,21
180x80x5	12,68
200x100x5	14,82
200x100x6	17,79
200x80x4	10,83
250x125x6	20,63

Вес гнутого швеллера таблицы

Размеры швеллеров и масса 1 м швеллера должны соответствовать параметрам указанным в таблицах 1 и 2.

Таблица размера и веса швеллера гнутого из стали углеродистой кп/пс кипящей и полуспокойной

h*b*s	R, не более радиус кривизны	Масса 1 м, кг
			28х27х2,5	4	1,42
30х25х3	5		1,61
30х30х2	3	1,30
32х25х3	5	1,66
32х32х2	3	1,39
38х95х2,5	3	4,30
40х20х2	3	1,14
40х20х3	5	1,61
40х302	3	1,45
40х30х2,5	3	1,79
40х40х2	3	1,77
40х40х2,5	3	2,18
40х40х3	5	2,55
42х42х4	6	3,49
43х45х2	3	1,97
45х25х3	5	1,96
45х31х2	3	1,56
48х70х5	7	6,67
50х30х2	3	1,61
50х30х2,5	3	1,99
50х32х2,5	3	2,07
50х40х2	3	1,92
50х40х2,5	3	2,38
50х40х3	4	2,81
50х40х4	6	3,62
50х47х6	9	5,73
50х50х2,5	3	2,77
50х50х3	4	3,28
50х50х4	6	4,24
60х26х2,5	4	2,01
60х30х2,5	3	2,19
60х30х3	5	2,55
60х32х2,5	3	2,26
60х32х3	4	2,67
60х32х4	6	3,43
60х40х2	3	2,08
60х40х3	4	3,04
60х50х3	5	3,50
60х60х3	4	3,99
60х60х4	6	5,18
60х80х3	5	4,91
60х90х5	7	8,71
63х21х2,2	3	1,68
65х75х4	6	6,28
68х27х1	2	0,93
70х30х2	3	1,92
70х40х3	5	3,26
70х50х3	5	3,73
70х50х4	6	4,87
70х60х4	6	5,50
78х46х6	9	6,96
80х25х4	6	3,61
80х32х4	6	4,05
80х35х4	6	4,24
80х40х2,5	3	2,97
80х40х3	4	3,51
80х50х4	6	5,18
80х60х3	4	4,46
80х60х4	6	5,81
80х60х6	9	8,37
80х80х3	4	5,40
80х80х4	6	7,07
80х85х4	6	7,38
80х100х6	9	12,14
90х50х3,5	5	4,87
90х54х5	7	7,06
90х100х2,5	4	5,50
100х40х2,5	3	3,36
100х40х3	5	3,97
100х50х3	4	4,47
100х50х4	6	5,81
100х50х5	7	7,14
100х50х6	9	8,37
100х60х3	4	4,93
100х60х4	6	6,44
100х80х3	4	5,87
100х80х4	6	7,70
100х80х5	7	9,49
100х100х3	5	6,79
100х100х6	9	13,08
100х160х4	6	12,72
104х20х2	3	1,14
106х50х4	6	6,00
108х70х6	9	10,63
110х26х2,5	3	3,01
110х50х4	6	6,13
110х50х5	7	7,53
110х100х4	6	9,27
120х25х4	6	4,87
120х50х3	5	4,91
120х50х4	6	6,44
120х50х6	9	9,31
120х60х4	6	7,07
120х60х5	7	8,71
120х60х6	9	10,25
120х70х5	7	9,49
120х80х4	6	8,32
120х80х5	7	10,28
140х40х2,5	3	4,15
140х40х3	5	4,91
140х60х3	5	5,85
140х60х5	7	9,49
140х60х6	9	11,20
140х70х5	7	10,28
140х80х4	6	8,95
140х80х5	7	11,06
145х65х3	5	6,20
148х25х4	6	5,75
160х40х2	3	3,66
160х40х3	5	5,38
160х40х5	7	8,71
160х50х2,5	4	4,92
160х50х4	6	7,70
160х50х5	7	9,49
160х50х6	9	11,20
160х60х2,5	4	5,31
160х60х3	5	6,32
160х60х4	6	8,32
160х60х5	7	10,28
160х60х6	9	12,14
160х70х4	6	8,95
160х80х2,5	3	6,11
160х80х3	5	7,26
160х80х4	6	9,58
160х80х5	7	11,85
160х80х6	9	14,02
160х100х3	5	8,28
160х100х6	9	15,91
160х120х5	7	14,99
160х20х6	9	17,79
160х160х6	9	21,56
170х60х4	6	8,64
170х70х5	7	11,45
170х70х6	9	13,55
180х40х3	5	5,85
180х40х4	6	7,70
180х50х4	6	8,32
180х70х6	9	14,02
180х80х4	6	10,21
180х80х5	7	12,68
180х80х6	9	14,96
180х100х5	7	14,20
180х100х6	9	16,84
180х130х8	12	25,76
185х100х3	5	8,79
200х50х3	5	6,79
200х50х4	6	8,95
200х80х4	6	10,83
200х80х5	7	13,42
200х80х6	9	15,91
200х100х3	5	9,15
200х100х6	9	17,79
200х180х6	9	25,33
205х38х2,5	3	5,34
206х75х6	9	15,72
210х57х4	6	9,71
250х35х3	5	7,26
250х60х3	5	8,44
250х60х4	6	11,15
250х60х5	7	13,81
250х60х6	9	16,38
250х125х6	9	22,50
270х100х7	10	24,42
280х60х3,9	6	11,80
280х140х5	7	21,27
300х80х6	9	20,62
300х100х8	12	29,53
310х100х6	9	22,97
380х65х6	9	22,97
400х95х8	12	35,18
410х65х6	9	24,38

Таблица размера и веса швеллера гнутого из стали углеродистой сп/09г2с спокойной и низколегированной стали

h*b*s	R, не более радиус кривизны	Масса 1 м, кг
			40х20х2	5	1,11
			40х30х2	5	1,43
40х30х2,5	6		1,74
40х40х2	5	1,74
40х40х2,5	6	2,13
40х40х3	7	2,51
48х70х5	12	6,50
50х30х2	5	1,58
50х30х2,5	6	1,94
50х40х2	5	1,90
50х40х2,5	6	2,33
50х40х3	7	2,75
50х50х2,5	6	2,72
50х50х3	7	3,22
50х50х4	10	4,13
50х60х4	10	4,76
60х30х2,5	6	2,13
60х30х3	7	2,51
60х32х2,5	6	2,21
60х32х3	7	2,61
60х40х2	5	2,05
60х40х3	7	2,98
60х50х3	7	3,45
60х60х3	7	3,93
60х60х4	10	5,08
60х90х5	12	8,54
65х40х4	10	3,98
65х75х4	10	6,18
70х40х3	7	3,22
70х60х4	10	5,39
70х65х4	10	5,70
78х46х6	14	6,75
80х32х4	10	3,95
80х35х4	10	4,14
80х40х2,5	6	2,92
80х40х3	7	3,45
80х50х4	10	5,08
80х60х3	7	4,40
80х60х4	10	5,70
80х60х6	14	8,17
80х80х3	7	5,34
80х80х4	10	6,96
80х85х4	10	7,28
90х54х5	12	6,89
90х115х5	12	11,68
100х40х2,5	6	3,31
100х40х3	7	3,93
100х50х3	7	4,40
100х50х4	10	5,70
100х50х5	12	6,97
100х50х7	18	9,21
100х60х3	7	4,87
100х60х4	10	6,33
100х80х3	7	5,81
100х80х4	10	7,69
100х80х5	12	9,32
100х120х8	20	19,06
100х160х4	10	12,61
110х26х2,5	6	2,96
110х50х4	10	6,02
110х50х5	12	7,36
120х25х4	10	4,76
120х50х3	7	4,87
120х60х4	10	6,96
120х60х5	12	8,54
120х60х6	14	10,05
120х75х4	10	7,90
120х80х4	10	8,22
120х80х5	12	10,11
120х90х7	18	14,75
120х105х8	20	18,43
130х135х8	20	22,82
140х40х2,5	6	4,10
110х60х4	10	7,59
140х60х5	12	9,32
140х60х6	14	10,99
140х70х5	12	10,11
140х80х4	10	8,84
140х80х5	12	10,89
145х65х3	7	6,16
145х75х5	12	10,70
160х40х3	7	5,34
160х40х5	12	9,32
160х50х4	10	7,60
160х50х5	12	9,32
160х60х3	7	6,28
160х60х4	10	8,22
160х60х5	10	10,18
160х60х6	14	11,93
160х75х8	20	17,17
160х80х2,5	6	6,06
160х80х4	10	9,47
160х80х5	12	11,68
160х120х6	14	17,59
160х160х6	14	21,36
170х70х5	12	11,29
170х70х6	14	13,35
180х50х4	10	8,22
180х70х5	12	11,68
180х70х6	14	13,82
180х70х7	18	15,80
180х80х4	10	10,10
180х80х5	12	12,46
180х80х6	14	14,76
180х80х8	20	19,05
180х100х5	12	14,03
180х100х6	14	16,64
180х130х8	20	25,33
200х60х4	10	9,47
200х80х4	10	10,75
200х80х5	12	13,25
200х80х6	14	15,70
200х100х5	12	14,82
200х100х6	14	17,59
200х160х8	20	30,36
205х38х2,5	6	5,29
206х75х6	14	15,52
210х57х4	10	9,60
250х25х3	7	5,75
250х60х4	10	11,04
250х60х5	12	13,64
250х60х6	14	16,17
250х90х8	20	24,71
250х125х6	14	22,30
270х100х7	18	24,04
280х60х3,9	10	11,89
280х60х6	14	17,58
300х80х6	14	20,41
310х100х6	14	22,77

При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см².

ros-met.com

Швеллер гнутый равнополочный по ГОСТ 8278–83

Сортамент на гнутые равнополочные швеллеры регламентируется ГОСТ 8278–83. Данный стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования швеллеры подразделяют на:

• высокой точности — А;
• повышенной точности — Б;
• обычной точности — В.

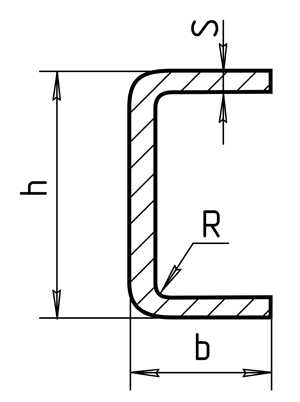

Рис. 1. Швеллер гнутый по ГОСТ 8278–83

Условные обозначения: h — высота швеллера; S — толщина полки; b — ширина полки; R — радиус внутреннего закругления.

Таблица 1. Размеры и масса гнутых швеллеров
из углеродистой кипящей и полуспокойной стали

h, мм	b, мм	S, мм	R, не более, мм	Масса 1 м, кг
25	26	2	3	1,092
25	30	2	3	1,218
28	27	2,5	4	1,423
30	25	3	5	1,611
30	30	2	3	1,296
32	25	3	5	1,658
32	32	2	3	1,39
38	95	2,5	3	4,305
40	20	2	3	1,139
40	20	3	5	1,611
40	30	2	3	1,453
40	30	2,5	3	1,793
40	40	2	3	1,767
40	40	2,5	3	2,185
40	40	3	5	2,553
42	42	4	6	3,49
43	45	2	3	1,971
45	25	3	5	1,965
45	31	2	3	1,563
48	70	5	7	6,666
50	30	2	3	1,61
50	30	2,5	3	1,989
50	32	2,5	3	2,068
50	40	2	3	1,924
50	40	2,5	3	2,382
50	40	3	4	2,809
50	40	4	6	3,615
50	47	6	9	5,732
50	50	2,5	3	2,774
50	50	3	4	3,28
50	50	4	6	4,243
60	26	2,5	4	2,011
60	30	2,5	3	2,185
60	30	3	5	2,553
60	32	2,5	3	2,264
60	32	3	4	2,668
60	32	4	6	3,427
60	40	2	3	2,081
60	40	3	4	3,045
60	50	3	5	3,495
60	60	3	4	3,987
60	60	4	6	5,185
60	80	3	5	4,908
60	90	5	7	8,707
63	21	2,2	3	1,677
65	75	4	6	6,284
68	27	1	2	0,9252
70	30	2	3	1,924
70	40	3	5	3,26
70	50	3	5	3,731
70	50	4	6	4,871
70	60	4	6	5,499
78	46	6	9	6,957
80	25	4	6	3,615
80	32	4	6	4,055
80	35	4	6	4,243
80	40	2,5	3	2,97
80	40	3	4	3,516
80	50	4	6	5,185
80	60	3	4	4,458
80	60	4	6	5,813
80	60	6	9	8,37
80	80	3	4	5,4
80	80	4	6	7,069
80	85	4	6	7,383
80	100	6	9	12,14
90	50	3,5	5	4,869
90	54	5	7	7,059
90	100	2,5	4	5,505
100	40	2,5	3	3,363
100	40	3	5	3,966
100	50	3	4	4,458
100	50	4	6	5,813
100	50	5	7	7,137
100	50	6	9	8,37
100	60	3	4	4,929
100	60	4	6	6,441
100	80	3	4	5,871
100	80	4	6	7,697
100	80	5	7	9,492
100	100	3	5	6,792
100	100	6	9	13,08
100	160	4	6	12,72
104	20	2	3	2,144
106	50	4	6	6,002
108	70	6	9	10,63
110	26	2,5	3	3,01
110	50	4	6	6,127
110	50	5	7	7,53
110	100	4	6	9,267
120	25	4	6	4,871
120	50	3	5	4,908
120	50	4	6	6,441
120	50	6	9	9,312
120	60	4	6	7,069
120	60	5	7	8,707
120	60	6	9	10,25
120	70	5	7	9,492
120	80	4	6	8,325
120	80	5	7	10,28
140	40	2,5	3	4,148
140	40	3	5	4,908
140	60	3	5	5,85
140	60	5	7	9,492
140	60	6	9	11,2
140	70	5	7	10,28
140	80	4	6	8,953
140	80	5	7	11,06
145	65	3	5	6,204
148	25	4	6	5,75
160	40	2	3	3,651
160	40	3	5	5,379
160	40	5	7	8,707
160	50	2,5	4	4,916
160	50	4	6	7,697
160	50	5	7	9,492
160	50	6	9	11,2
160	60	2,5	4	5,308
160	60	3	5	6,321
160	60	4	6	8,325
160	60	5	7	10,28
160	60	6	9	12,14
160	70	4	6	8,953
160	80	2,5	3	6,11
160	80	3	5	7,263
160	80	4	6	9,581
160	80	5	7	11,85
160	80	6	9	14,02
160	100	3	5	8,205
160	100	6	9	15,91
160	120	5	7	14,99
160	120	6	9	17,79
160	160	6	9	21,56
170	60	4	6	8,639
170	70	5	7	11,45
170	70	6	9	13,55
180	40	3	5	5,85
180	40	4	6	7,697
180	50	4	6	8,325
180	70	6	9	14,02
180	80	4	6	10,21
180	80	5	7	12,63
180	80	6	9	14,96
180	100	5	7	14,2
180	100	6	9	16,85
180	130	8	12	25,76
185	100	3	5	8,794
200	50	3	5	6,792
200	50	4	6	8,953
200	80	4	6	10,84
200	80	5	7	13,42
200	80	6	9	15,91
200	100	3	5	9,147
200	100	6	9	17,79
200	180	6	9	25,33
205	38	2,5	3	5,345
210	57	4	6	9,707
250	35	3	5	7,263
250	60	3	5	8,441
250	60	4	6	11,15
250	60	5	7	13,81
250	60	6	9	16,38
250	125	6	9	22,5
270	100	7	10	24,42
280	60	3,9	6	11,8
280	140	5	7	21,27
300	80	6	9	20,62
300	100	8	12	29,53
310	100	6	9	22,97
380	65	6	9	22,97
400	95	8	12	35,18
410	65	6	9	24,38

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Таблица 2. Размеры и масса гнутых швеллеров
из углеродистой спокойной и низколегированной стали

h, мм	b, мм	s, мм	R, не более, мм	Масса 1 м, кг
25	26	2	5	1,065
25	30	2	5	1,191
30	25	3	7	1,571
30	30	2	5	1,269
38	95	2,5	6	4,254
40	20	2	5	1,112
40	30	2	5	1,426
40	30	2,5	6	1,742
40	40	2	5	1,74
40	40	2,5	6	2,135
40	40	3	7	2,513
48	70	5	12	6,498
50	30	2	5	1,583
50	30	2,5	6	1,938
50	40	2	5	1,897
50	40	2,5	6	2,331
50	40	3	7	2,748
50	50	2,5	6	2,723
50	50	3	7	3,219
50	50	4	10	4,135
50	60	4	10	4,763
60	30	2,5	6	2,135
60	30	3	7	2,513
60	32	2,5	6	2,213
60	32	3	7	2,607
60	40	2	5	2,054
60	40	3	7	2,984
60	50	3	7	3,455
60	60	3	7	3,926
60	60	4	10	5,077
60	90	5	12	8,539
65	40	4	10	3,978
65	75	4	10	6,176
70	40	3	7	3,219
70	60	4	10	5,391
70	65	4	10	5,705
78	46	6	14	6,754
80	32	4	10	3,947
80	35	4	10	4,135
80	40	2,5	6	2,92
80	40	3	7	3,455
80	50	4	10	5,077
80	60	3	7	4,397
80	60	4	10	5,705
80	60	6	14	8,167
80	80	3	7	5,339
80	80	4	10	6,961
80	85	4	10	7,275
90	54	5	12	6,89
90	115	5	12	11,68
100	40	2,5	6	3,312
100	40	3	7	3,926
100	50	3	7	4,397
100	50	4	10	5,705
100	50	5	12	6,969
100	50	7	18	9,207
100	60	3	7	4,868
100	60	4	10	6,333
100	80	3	7	5,81
100	80	4	10	7,589
100	80	5	12	9,324
100	120	8	20	19,05
100	160	4	10	12,61
110	26	2,5	6	2,959
110	50	4	10	6,019
110	50	5	12	7,361
120	25	4	10	4,763
120	50	3	7	4,868
120	60	4	10	6,961
120	60	5	12	8,539
120	60	6	14	10,051
120	75	4	10	7,903
120	80	4	10	8,217
120	80	5	12	10,11
120	90	7	18	14,7
120	105	8	20	18,43
130	135	8	20	22,82
140	40	2,5	6	4,097
140	60	4	10	7,589
140	60	5	12	9,324
140	60	6	14	10,99
140	70	5	12	10,11
140	80	4	10	8,845
140	80	5	12	10,89
145	65	3	7	6,163
145	75	5	12	10,7
160	40	3	7	5,339
160	40	5	12	8,539
160	50	4	10	7,589
160	50	5	12	9,324
160	60	3	7	6,281
160	60	4	10	8,217
160	60	5	10	10,18
160	60	6	14	11,94
160	75	8	20	17,17
160	80	2,5	6	6,06
160	80	4	10	9,473
160	80	5	12	11,68
160	120	6	14	17,59
160	160	6	14	21,36
170	70	5	12	11,29
170	70	6	14	13,35
180	50	4	10	8,217
180	70	5	12	11,68
180	70	6	14	13,82
180	70	7	18	15,8
180	80	4	10	10,1
180	80	5	12	12,46
180	80	6	14	14,76
180	80	8	20	19,05
180	100	5	12	14,03
180	100	6	14	16,65
180	130	8	20	25,33
200	60	4	10	9,473
200	80	4	10	10,73
200	80	5	12	13,25
200	80	6	14	15,7
200	100	5	12	14,82
200	100	6	14	17,59
205	38	2,5	6	5,294
206	75	6	14	15,52
210	57	4	10	9,599
250	25	3	7	6,752
250	60	4	10	11,04
250	60	5	12	13,64
250	60	6	14	16,17
250	90	8	20	24,71
250	125	6	14	22,3
270	100	7	18	24,04
280	60	3,9	10	11,69
280	60	6	14	17,59
300	80	6	14	20,41
310	100	6	14	22,77

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Швеллеры изготавливают длиной от 3 до 11,8 мм. По длине швеллеры подразделяют на:

• мерной длины;
• мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
• кратной мерной длины;
• кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
• немерной длины.

Допускается изготавливать швеллеры длиной 12 м по требованию потребителя.

вернуться к содержанию

Таблица 3. Предельные отклонения высоты швеллера, мм

Высота стенки швеллера, мм	Точность профилирования
	Высокая по толщине		Повышенная	Обычная
	До 2,5	Св. 2,5
До 50 включ.	±0,50	±0,75	±1,00	±1,00
От 50 до 100 включ.	±0,75	±1,30	±1,30	±1,50
От 100 до 150 включ.	±1,25	±1,50	±1,50	±2,00
от 150	±1,50	±2,00	±2,00	±2,50

Таблица 4. Предельные отклонения ширины полки

Высота стенки швеллера, мм	Точность профилирования
	Высокая по толщине		Повышенная	Обычная
	До 2,5	Св. 2,5
До 50 включ.	±0,50	±0,75	±1,00	±1,00
От 50 до 100 включ.	±0,75	±1,30	±1,30	±1,50
От 100 до 150 включ.	±1,25	±1,50	±1,50	±2,00
До 150	±1,50	±2,00	±2,00	±2,50

Предельные отклонения от угла 90° не должны превышать:

• ± 1°30′ — при ширине полки до 100 мм;
• ± 1° — при ширине полки свыше 100 мм.

вернуться к содержанию

Таблица 5. Предельные отклонения по длине мерной и кратной мерной длины

Длина, м	Предельные отклонения точности порезки, мм
До 7	40
От 7	+40 и +5 на каждый метр длины свыше 7 м

Скручивание швеллеров вокруг продольной оси не должно превышать 1° на один метр длины швеллера, но не более 10°. Кривизна швеллеров не должна превышать 0,1 % длины. Волнистость полок швеллеров не должна превышать 2 мм на 1 м. Контроль размеров поперечного сечения швеллеров, а также скручивания и кривизны проводят на расстоянии: при высокой точности профилирования — не менее 80 мм от торцов, повышенной — 100 мм и обычной — 200 мм. Высота швеллера определяется в плоскости на расстоянии, равном значению внешнего радиуса кривизны (R+S).

вернуться к содержанию

www.metalika.ua

Швеллер стальной горячекатанный. Швеллер гнутый. ГОСТ 8240-89, 19425-74, 8278-75, 8281-80 Челябинск

Швеллеры подразделяются на:

•   стальные горячекатанные. ГОСТ 8240-89;
•   стальные специальные. ГОСТ 19425-74;
•   стальные гнутые равнополочные. ГОСТ 8278-75;
•   стальные гнутые неравнополочные. ГОСТ 8281-80.

Швеллеры стальные горячекатанные (гост 8240-89), в свою очередь, делятся на:

•   с уклоном внутренних граней полок;
•   с параллельными гранями полок.

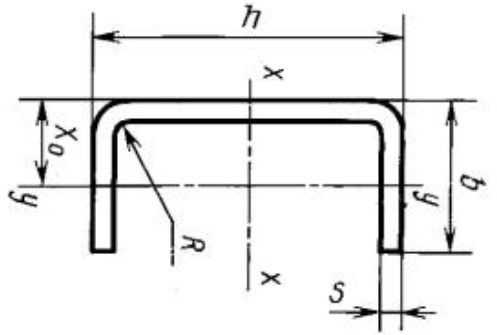

Сечение швеллера с уклоном внутренних граней полок, с параллельными гранями полок:



Размеры и вес швеллера горячекатанного. ГОСТ 8240-89

№ швеллера	h, мм	b, мм	s, мм	t, мм	Масса 1 м, кг	Метров в тонне
Швеллер с уклоном граней
5	50	32	4,4	7,0	4,84	206,6
6,5	65	36	4,4	7,2	5,9	169,5
8	80	40	4,5	7,4	7,05	141,84
10	100	46	4,5	7,6	8,59	116,4
12	120	52	4,8	7,8	10,4	96,154
14	140	58	4,9	8,1	12,3	81,3
16	160	64	5,0	8,4	14,2	70,42
18	180	70	5,1	8,7	16,3	61,35
20	200	76	5,2	9,0	18,4	54,35
22	220	82	5,4	9,5	21,0	47,62
24	240	90	5,6	10,0	24,0	41,67
27	270	95	6,0	10,5	27,7	36,1
30	300	100	6,5	11,0	31,8	31,447
40	400	115	8,0	13,5	48,3	20,7
Швеллер с параллельными гранями
5П	50	32	4,4	7,0	4,84	206,6
6,5П	65	36	4,4	7,2	5,9	169,5
8П	80	40	4,5	7,4	7,05	141,84
10П	100	46	4,5	7,6	8,59	116,4
12П	120	52	4,8	7,8	10,4	96,154
14П	140	58	4,9	8,1	12,3	81,3
16П	160	64	5,0	8,4	14,2	70,42
18П	180	70	5,1	8,7	16,3	61,35
20П	200	76	5,2	9,0	18,4	54,35
22П	220	82	5,4	9,5	21,0	47,62
24П	240	90	5,6	10,0	24,0	41,67
27П	270	95	6,0	10,5	27,7	36,1
30П	300	100	6,5	11,0	31,8	31,447
40П	400	115	8,0	13,5	48,3	20,7

Размеры и вес швеллера гнутого, равнополочного. ГОСТ 8278-75.

h, мм	b, мм	s, мм	R (не более), мм	Масса 1 м, кг
80	40	3	7	3,45
80	60	3	7	4,4
80	60	4	10	5,7
80	80	4	10	6,96
100	50	3	7	4,4
100	50	4	10	5,7
100	60	3	7	4,87
100	60	4	10	6,33
120	60	4	10	6,96
120	60	5	12	8,54
140	60	4	10	7,59
140	60	5	12	9,32
160	80	4	10	9,47
160	80	5	12	11,68
180	70	5	12	11,68
180	70	6	14	13,82
200	80	4	10	10,75
200	80	5	12	13,25
200	80	6	14	15,7
200	100	5	12	14,82
200	100	6	14	17,59
250	60	5	12	13,64
250	60	6	14	16,17
250	90	8	20	24,71
250	125	6	14	22,3
300	80	6	14	20,41

Теги: швеллер горячекатанный, швеллер гнутый, гост, размер, вес.

Он-лайн консультация

Телефон/факс:
(351)261-51-84

Телефоны:
(351)261-43-54
(351)260-40-83

rumetchel.ru

404 — Страница не найдена

Москва Санкт-Петербург Актау и Мангистау Актобе и область Алматы Архангельск Астрахань и область Атырау и область Баку Барнаул Белгород Брест и область Брянск и область Буйнакск Владивосток Владикавказ и область Владимир Волгоград Вологда Воронеж и область Горно Алтайск Грозный Гудермес

Екатеринбург Ереван Ессентуки Железнодорожный Иваново и область Ижевск Иркутск Казань Калининград и область Калуга Караганда и область Кемерово Киев и область Киров и область Китай Костанай и область Кострома и область Краснодар Красноярск Крым Курган и область Курск Липецк и область

Магадан и область Магнитогорск Махачкала Минск и область Мурманск Набережные Челны Назрань Нальчик Нефтекамск Нижневартовск Нижний Новгород Нижний Тагил Новокузнецк Новороссийск Новосибирск и область Новочеркасск Нур-Султан Омск и область Орел и область Оренбург Павлодар и область Пенза и область Пермь

Петропавл. Камчатский Петропавловск Псков Пятигорск Ростов на Дону Рязань и область Самара Саранск Саратов Севастополь Семей Сергиев Посад Смоленск и область Сочи Ставрополь Сургут Сызрань Сыктывкар Таганрог Тамбов и область Ташкент Тверь и область Тольятти

Томск Тула Тюмень Узбекистан Улан Удэ Ульяновск Уральск Уфа Ухта Хабаровск Ханты Мансийск Чебоксары Челябинск Череповец Чехов Шымкент Электроугли Элиста Южно Сахалинск Якутск Ярославль

tolyati.metal100.ru

404 — Страница не найдена

Москва Санкт-Петербург Актау и Мангистау Актобе и область Алматы Архангельск Астрахань и область Атырау и область Баку Барнаул Белгород Брест и область Брянск и область Буйнакск Владивосток Владикавказ и область Владимир Волгоград Вологда Воронеж и область Горно Алтайск Грозный Гудермес

Екатеринбург Ереван Ессентуки Железнодорожный Иваново и область Ижевск Иркутск Казань Калининград и область Калуга Караганда и область Кемерово Киев и область Киров и область Китай Костанай и область Кострома и область Краснодар Красноярск Крым Курган и область Курск Липецк и область

Магадан и область Магнитогорск Махачкала Минск и область Мурманск Набережные Челны Назрань Нальчик Нефтекамск Нижневартовск Нижний Новгород Нижний Тагил Новокузнецк Новороссийск Новосибирск и область Новочеркасск Нур-Султан Омск и область Орел и область Оренбург Павлодар и область Пенза и область Пермь

Петропавл. Камчатский Петропавловск Псков Пятигорск Ростов на Дону Рязань и область Самара Саранск Саратов Севастополь Семей Сергиев Посад Смоленск и область Сочи Ставрополь Сургут Сызрань Сыктывкар Таганрог Тамбов и область Ташкент Тверь и область Тольятти

Томск Тула Тюмень Узбекистан Улан Удэ Ульяновск Уральск Уфа Ухта Хабаровск Ханты Мансийск Чебоксары Челябинск Череповец Чехов Шымкент Электроугли Элиста Южно Сахалинск Якутск Ярославль

spb.metal100.ru

Швеллер гнутый размеры таблица | ТРАСТ МЕТАЛЛ

Сортовой прокат

Листовой прокат

Нержавеющая сталь

Метизы и метсырье

Цветные металлы

Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул. OАО «ТрастМеталл» . Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий. С уклоном внутренних граней полок. Литеры определяют дополнительные свойства изделия. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката. OАО «ТрастМеталл» . Стоит отметить, что в продаже имеются перфорированные изделия. Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Масса швеллера зависит от нескольких параметров. Л – облегчённая конструкция.

Сфера применения. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Толщина поперечной балки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. С параллельными гранями полок.

Сейчас компания является объединением из десятка сталелитейных предприятий. Однако такая продукция в основном изготавливается под заказ. Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В зависимости от категории, этот параметр составляет 4.4-8 мм. Данный параметр варьируется в пределах 50-400 мм. Например: П – параллельное расположение внешних граней.

Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. В частности, ключевую роль играют: Толщина поперечной балки и параллельных полок. Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин. Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири.

Швеллер гнутый размеры таблица

История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий: OОО «ТрастМеталл» . Здесь играют размеры 32-115 мм. Длина стандартного швеллера не превышает 12 метров. Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката. Маркировка по нормам ГОСТ. ГОСТ 8240-97. h — высота швеллера, b — ширина полки, S — толщина стенки, R — радиус внутреннего закругления полок, t — толщина полки, r — радиус закругления полок.

Здесь применяются стандартные типоразмеры, которые выглядят так: Высота изделия. Производители. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4% . Толщина полок. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью. С – специальная продукция. «ТрастМеталл», где определяющими критериями являются длина и ширина изделия.

Таблицы размеров. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм. У – полки расположены под уклоном. Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Э – швеллеры экономичной категории. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

Швеллер гнутый размеры

Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом. Это легендарная «Магнитка» выдавшая первый металл в году. Ширина полки. Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод».

ГОСТ 8240-97. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Если говорить о стандартизации ГОСТ , швеллеры маркируются буквенными и цифровыми обозначениями.

Смотрите также

• Швеллер гнутый размеры

  Данный стандарт распространяется на гнутые стальные равнополочные швеллеры , которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного…

• Размеры гнутого швеллера таблица

  Размеры и масса швеллеров с параллельными гранями полок – серия П по ГОСТ 8240-97. Таблица. Размеры и масса швеллеров с уклоном внутренних граней полок –…

• Швеллер гнутый 180 размеры

  Также следует учитывать, что эксплуатационные характеристики швеллера гнутого зависят от марки стали, из которой он произведен (марки стали исходной…

• Швеллер гнутый размеры и вес цена

  Вес метра швеллера гнутого равен составляет от 1 до 11 кг в зависимости от конкретной модели металлоизделия. Типоразмер везде имеет одинаковую толщину….

• Швеллер гнутый размеры таблица цена за метр

  В маркировке может присутствовать цифра. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают…

trastmetal.ru

Швеллер гнутый неравнополочный по ГОСТ 8281–80

Сортамент на гнутые неравнополочные швеллеры регламентируется ГОСТ 8281–80. Данный стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.

По точности прокатки швеллеры подразделяют на:

• высокой точности — А;
• повышенной точности — Б;
• обычной точности — В.

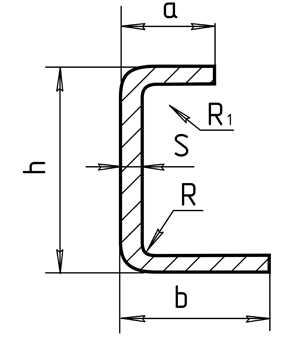

Рис. 1. Швеллер гнутый по ГОСТ 8281–80

Условные обозначения: h — высота швеллера; b — ширина большей полки; S — толщина полки; b1 — ширина меньшей полки; R и R1 — радиусы внутреннего закругления.

Таблица 1. Размеры и масса гнутых швеллеров из углеродистой кипящей
и полуспокойной стали с временным сопротивлением разрыву не более 460 МПа

h, мм	b, мм	b1, мм	S, мм	R, не более, мм	Масса 1 м, кг
32	22	12	3	5	1,261
32	32*	20	2	3	1,189
32	40*	15	3	5	1,756
32	50	20	4	6	2,709
37	60	32	3	5	2,745
35	35	26	2,5	4	1,681
40	32*	20	2	3	1,314
40	40*	20	2	3	1,440
40	50*	32	3	5	2,580
43	106	32	3	5	3,970
45	25	15	3	5	1,709
50	40	12	2,5	4	1,798
50	48	15	3	5	2,368
50	40*	20	2	3	1,597
50	50*	15	3	5	2,415
50	50*	25	2	3	1,832
50	50*	25	3	5	2,651
50	50*	25	4	6	3,431
50	55	30	2	3	1,989
50	60	32	3	5	3,051
50	60*	32	4	6	3,965
50	92	60	3	5	4,464
60	40*	20	2	3	1,754
60	50*	25	3	5	2,886
60	60*	32	3	5	3,287
65	55	20	2,5	4	2,544
65	65	40	4	6	4,844
67	65	35	3	5	3,640
70	80	50	4	6	5,786
80	50*	25	3	5	3,357
80	60*	32	3	5	3,758
80	60*	40	3	5	3,946
80	80*	40	3	5	4,417
80	80*	40	5	7	7,104
80	80	50	4	6	6,100
90	80	50	4	6	6,414
100	50*	25	3	5	3,828
100	60*	32	3	5	4,229
100	80*	40	3	5	4,888
100	80	50	4	6	6,728
100	80	50	5	7	8,281
100	100*	60	4	6	7,670
100	100	60	6	9	11,16
100	180	35	8	12	17,86
120	45*	35	5	7	7,104
120	60	50	5	7	8,281
130	108	50	4	6	8,549
135	50	36	4	6	6,446
140	70	30	4	6	7,042
144	160	90	6	9	17,47
160	50	30	3	5	5,359
160	50*	30	4	6	7,042
160	80	50	5	7	10,64
200	50	30	4	6	8,298
270	90	72	8	12	25,21
270	90	80	6	9	19,63
300	80	40	4	6	12,69
300	80	40	5	7	15,74

* – швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. R1=R+2 мм.

Таблица 2. Размеры и масса гнутых швеллеров углеродистой спокойной
и низколегированной стали с временным сопротивлением разрыву более 460 МПа

h, мм	b, мм	b1, мм	S, мм	R, не более, мм	Масса 1 м, кг
32	22	12	3	7	1,221
32	32*	20	2	5	1,162
32	40*	15	3	7	1,716
32	50	20	4	10	2,601
35	35	26	2,5	6	1,647
37	60	32	3	7	2,705
40	32*	20	2	5	1,287
40	40*	20	2	5	1,413
40	50*	32	3	7	2,54
43	106	32	3	7	3,929
45	25	15	3	7	1,668
50	40	12	2,5	6	1,765
50	48	15	3	7	2,328
50	40*	20	2	5	1,57
50	50*	15	3	7	2,375
50	50*	25	2	5	1,805
50	50*	25	3	7	2,61
50	50	25	4	10	3,323
50	55	30	2	5	1,962
50	60	32	3	7	3,011
50	60*	32	4	10	3,857
50	92	60	3	7	4,424
60	40*	20	2	5	1,727
60	50*	25	3	7	2,846
60	60*	32	3	7	3,246
65	55	20	2,5	6	2,51
65	65	40	4	10	4,736
67	65	35	3	7	3,6
70	80	50	4	10	5,678
80	50*	25	3	7	3,317
80	60*	32	3	7	3,717
80	60*	40	3	7	3,906
80	80*	40	3	7	4,377
80	80*	40	5	12	6,935
80	80	50	4	10	5,992
90	80	50	4	10	6,306
100	50*	25	3	7	3,788
100	60*	32	3	7	4,188
100	80*	40	3	7	4,848
100	80	50	4	10	6,62
100	80	50	5	12	8,113
100	100*	60	4	10	7,562
100	100	60	6	14	10,95
100	180	35	8	20	17,43
120	45*	35	5	12	6,935
120	60	50	5	12	8,113
130	108	50	4	10	8,442
135	50	36	4	10	6,338
140	70	30	4	10	6,934
144	160	90	6	14	17,26
160	50	30	3	7	5,319
160	50*	30	4	10	6,934
160	80	50	5	12	10,47
200	50	30	4	10	8,19
270	90	72	8	20	24,78
270	90	80	6	14	19,43
300	80	40	4	10	12,59
300	80	40	5	12	15,57

* — швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. R1=R+2 мм.

Швеллеры в соответствии с заказом изготавливают длиной от 4 до 11,8 м. По длине швеллеры подразделяют на:

• мерной длины;
• мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
• кратной мерной длины;
• кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;
• немерной длины.

Немерными отрезками считают швеллеры длиной не менее 3 м.

вернуться к содержанию

Таблица 3. Предельные отклонения по высоте швеллера

Высота швеллера, мм	Предельные отклонения, мм
	Высокая точность	Повышенная точность	Обычная точность
До 40 включ.	±0,5	±1,0	±1,0
От 40 до 50 включ.		±1,2	±1,5
От 50 до 60 включ.	+0,5/-1,0
От 60 до 100 включ.		±1,5	±2,0
От 100 до 160 включ.	+1,0/-1,5
От 160 до 220 включ.		±2,0	±2,5
От 220	+1,5/-2,0

Таблица 4. Предельные отклонения по ширине полок швеллера

Ширина полок	Предельные отклонения, мм
	Высокая точность	Повышенная точность	Обычная точность
До 40 включ.	±0,5	±1,0	±1,0
Св. 40 до 50 включ.		±1,2	±2,0
От 50 до 60 включ.	+0,5/-1,0
От 60 до 80 включ.		±1,5	±2,5
От 80 до 120 включ.	±1,0
От 120	±2,0	±2,0	±3,0

Предельные отклонения по толщине неравнополочных швеллеров должны соответствовать предельным отклонениям толщины заготовки шириной 1000–2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903–74. Допускается изготовление швеллеров из заготовки повышенной точности прокатки А.

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

• для профилей обычной точности:
• +40 мм — для швеллеров длиной до 6 м;
• +80 мм — для швеллеров длиной свыше 6 м.
• для профилей высокой точности:
• +30 мм для профилей длиной до 6 м;
• +5 мм на каждый метр для швеллеров длиной свыше 6 м.

вернуться к содержанию

www.metalika.ua
