виды, критерии правильного выбора, установка сифона с переливом

Добавить в закладки Версия для печати

Открывая кран на кухне или в ванной, мы знаем, что вода, попадая в раковину, вытекает из неё в сливное отверстие. Однако она не сразу поступает в канализационную трубу, а проходит на этом пути через специальное водоотводное устройство, называемое сифоном (гидрозатвором) и действующее с использованием принципа сообщающихся сосудов. В статье содержатся сведения о сифонах для умывальника, но многое подойдёт и к затворным устройствам для моек и ванн.

Содержание статьи

Назначение

Гидрозатвор – устройство-посредник между раковиной и канализационной трубой, основная задача которого обеспечить своевременное отведение жидкости в слив канализации. Второстепенными (но не менее важными) функциями являются препятствие засорению труб путём задержки мусора и защита от попадания в помещение запахов из недр канализации.

Виды и конструктивные особенности затворов

На данный момент существует три основных конструктивных вида: трубный, гофрированный и бутылочный, а также их разновидности для решения тех или иных задач. Например, был создан плоский сифон для экономии места под умывальником или ванной, а для отвода воды, использованной в стиральных машинах, появились скрытые/коробчатые сифоны. Сухие затворы созданы для решения проблем в домах, где проживают периодически. Также добавились конструктивные элементы для предохранения ванной, умывальника, мойки от перелива.

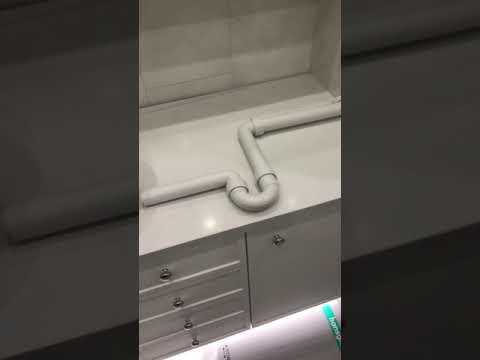

Сифон трубный

Существует две модификации трубных устройств: обычные и плоские, применяемые в случае вертикальной ограниченности пространства. Чаще всего используется для умывальных раковин в ванных помещениях, где он обычно находится на виду. Он имеет привлекательный дизайн, изготавливается, как правило, из металла (обычно из латуни с хромированным покрытием), достаточно компактен.

Гидравлический замок образуется в изогнутом колене трубы. Это колено обычно съёмное. Для экстренных случаев часто имеет сливное отверстие. Части этой конструкции обычно неподвижны, но иногда могут иметь некоторую подвижность.

Достоинства:

• простая конструкция,
• доступная цена вследствие простоты изготовления,
• слабо подвержен засорам, имея достаточное проходное сечение,
• прост в установке и обслуживании.

Недостатки:

• мелкий водный затвор,
• необходимость тщательного подбора по месту из-за жёсткости конструкции.

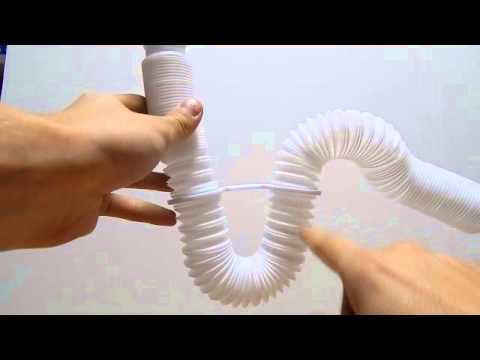

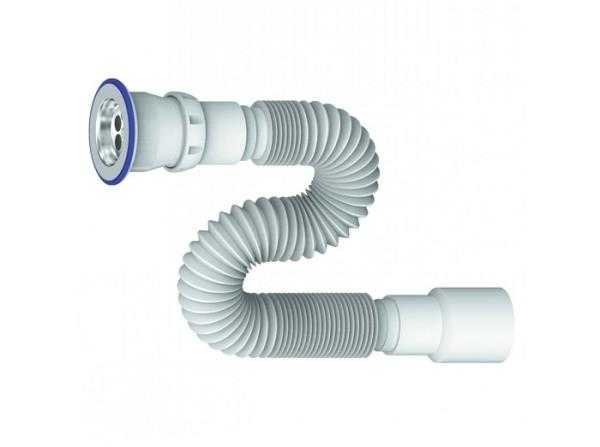

Сифон гофра

Устройство изготовлено из гибкой пластиковой трубки с гофрированными складками. Приёмный патрубок имеет соединительный узел у слива раковины – приёмный компактор, органично переходящий в гофру.

За счет гибкости, обеспечиваемой гофрой, имеет достоинства:

• Конструкция имеет минимум стыков, потому менее подвержена протечкам,
• пластичность даёт возможность создать любую форму, поэтому может быть размещён в суженном пространстве и удобно «дотянуться» до слива.

Существуют и минусы: к такому затвору невозможно подключить шланг для перелива и шланг, отводящий сточную воду от стиральной машинки. Недостатком также является наличие складок, в которых оседает и собирается много грязи и жира. Чтобы очистить гофрированную трубу нужно либо воспользоваться химикатами, либо демонтировать всю трубу.

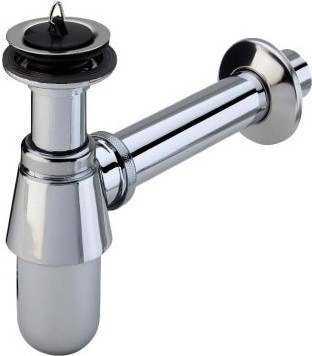

Сифон бутылочный

Устройства этого типа получили такое название из-за формы их центральной части – колбы, в которой образуется гидравлический затвор, оседает и аккумулируется мелкий мусор.

Конструкция устройства состоит из нескольких отдельных частей, монтируемых на месте и допускающих возможность подключения сливного шланга для умывальника с переливом, или шланга от стиральной машинки. С канализацией соединяется гибкой или жёсткой трубой. К достоинствам относятся: лёгкая сборка и разборка, простота обслуживания. Случайно утерянная мелкая вещь не улетит в канализацию вместе с потоком воды, и может быть обнаружена на дне резервуара. Минус, по сравнению с гофрированным затвором, – более сложный монтаж.

Сифон плоский

Особой разновидностью является сливное устройство, имеющее плоскую конструкцию. Применяется тогда, когда другие типы устройств не подходят для установки по своим габаритам.

Скрытый затвор

Выполнен в виде отлитой в теле сантехнического прибора системы каналов, включая и переливные. Встречается в современных умывальниках. Так конструкторы свели к минимуму число стыковых соединений, которые являются местами потенциальных протечек.

Какие материалы используются для затворов

В настоящее время гидрозатворы изготавливаются из металлических или пластиковых материалов, от чего часто зависят их эксплуатационные характеристики.

Достоинствами металлических устройств (из нержавеющей стали, сплавов меди и др.) является:

• прочность,
• долговечность,
• эстетичный внешний вид,
• устойчивость к высоким температурам,
• пожаробезопасность,
• простая надёжная конструкция,
• различный ценовой сегмент.

Часто можно встретить пластиковые затворы, изготовленные из различного вида полиэтилена или полипропилена. Они имеют малый вес, не подвержены гниению и коррозии, не задерживают грязь и известковый налёт, значительно дешевле, не боятся кислот. Коэффициент линейного расширения пластиковых изделий выше, чем металлических, поэтому их монтаж упрощается, не требует для уплотнения дополнительных материалов. Но пластики плохо работают при резких температурных перепадах, менее презентабельны, плохо устойчивы к высоким температурам.

Дополнительные функции гидрозатворов

Чтобы ёмкость не переполнялась, и вода не выливалась на пол, на некоторых умывальных чашах имеется верхний выпуск. В таком случае устанавливается затвор для умывальника с переливом – дополнительной трубой, по которой отводится вода, достигшая максимальной отметки. Переливом на данный момент комплектуются многие разновидности затворных устройств.

Сифоны могут предназначаться также для слива одновременно из умывальника и из стиральной машины. Для этого они комплектуются дополнительным боковым входом. Отвод монтируется между горловиной раковины и гидрозатвором.

Что необходимо учитывать выбирая затвор

Выбирая ту или иную модель, желательно постараться соединить воедино две вещи – беспроблемную, экономичную эксплуатацию и презентабельный внешний вид. Для этого при выборе нужно учесть или выполнить следующие пункты:

1. Обязательно измеряется диаметр горловины. У раковин умывальников и моек он может быть разный. Для того, чтобы получился герметичный стык сифонного и раковинного отверстий, их диаметры должны совпадать. Затвор, имеющий присоединительный размер 1 ½, не подойдёт для умывальника 1 ¼ или мойки 3 ½.
2. Если раковина имеет дополнительное выходное отверстие, нужен сифон с переливом.
3. Если в ванной устанавливается стиральная машина, для подключения её сливных шлангов выбирается затвор с отводным патрубком.
4. В горизонтальной проекции замеряется расстояние от канализационного выхода до горловины умывальника. Длины сифонной трубы должно хватить, для проведения воды на это расстояние. Если условие не выполняется, нужно продумать возможность и конструктивное решение для его удлинения.
5. Часто выпуски входят в комплектацию смесителей и раковин. Если выпуска не имеется, то его нужно приобретать вместе с гидрозатвором.
6. Если выход канализации не находится напротив сифона, а смещён более, чем 2-4 см, предпочтительнее установить гофрированную трубу или бутылочное устройство с гибкой трубой.
7. Диаметр выводной трубы гидрозатвора должен обеспечивать суммарный отвод воды из умывальника и техники, подключённой дополнительно.
8. Входной диаметр канализации бывает разным. Патрубки канализации имеют присоединительные размеры – 35, 40, 50 мм. Выводная труба гидрозатвора должна в идеале соответствовать канализационному диаметру или быть меньше. В таком случае применяются переходники. Не получится установить гидрозатвор с размером больше входного.
9. Свои требования предъявляет и специфика использования помещения. Для помещений, не отапливаемых зимой, лучший выбор – сухой сифон.
10. Самым рациональным можно признать вариант, когда при оборудовании умывальника приобретается весь комплект: раковина со смесителем и сифон.
11. К некоторым зарубежным умывальникам поставляются «родные» сифоны, но не подходят наши отечественные. Поэтому для таких раковин лучше приобретать сифоны, которые изготовлены специально для них. Например, выбирая керамический прибор, нужно позаботиться о приобретении подходящего сифона для раковины умывальника.
12. Обязательно учитываются эстетические требования. Если пространство под раковиной закрыто от взора, устройство гидрозатвора не видно, его внешний вид может быть не важен. Для раковины с открытым нижним пространством пренебрегать эстетическими требованиями не стоит. Здесь более уместным «сифонным» решением будет хром или нержавеющая сталь. Хромированная латунь или нержавейка – прекрасный выбор для оснастки умывальной чаши из прозрачного материала.
13. Не всегда стоимость изделия пропорциональна его качеству. Устройства российского производства могут быть не хуже импортных, но меньшими по цене.

Если вопрос ставится жёстко: красивый или функциональный, правильнее ориентироваться на эксплуатационные качества.

Комплектация бутылочного сифона для раковины с переливом

Бутылочный гидрозатвор сложен конструктивно, но собирается легко. В систему входят следующие составляющие:

• Верхняя часть – выпуск, состоящий из основания, сетки и болта. Устанавливается непосредственно на чашу умывальника.
• Горловина гидрозатвора прикручивается к выпуску широкой гайкой. Может быть дополнена патрубками.
• Переливной шланг присоединяется пластиковой гайкой к выпуску/горловине.
• Переливная сетка крепится болтом.
• Тело гидрозатвора состоит из бутылки (чаши) и входящей в неё горловины.
• Отводящий патрубок соединяет затвор с системой канализации.
• Уплотнители и манжеты.

Все соединения деталей содержат резиновые уплотнители для недопущения протечек.

Последовательность сборки гидрозатвора

Пластиковая система собирается легко, без приложения чрезмерных усилий при прикручивании. Гайки просто закручиваются до упора, но без пережима, поскольку могут лопнуть. Важно не забывать устанавливать прокладки.

1. Начинается сборка с монтажа выпуска. Под сетку на сливное отверстие кладётся уплотнительное кольцо, второе – накладывается на раковину снизу и устанавливается основание выпуска. Вся конструкция соединяется болтом (для чего понадобится отвёртка). Нужно проследить, чтобы не сместились резиновые кольца.
2. Далее собирается перелив. Сетка крепится к раковине болтом (аналогично предыдущей операции). Переливной узел устанавливается под выпуском.
3. Собирается тело гидрозатвора и прикручивается непосредственно к переливному узлу, либо посредством промежуточного патрубка (если планируется отведение стоков стиральной машины) при помощи гайки.
4. Аналогично присоединяется отводящий патрубок, стыкующийся с отверстием канализации. Для герметизации стыка применяется конусный уплотнитель, узким концом направленный к канализационному отверстию.

Надеемся, что сведения помогли вам ознакомиться с разновидностями гидрозатворов, решить практические задачи их выбора и установки.

www.kanalizaciya-stroy.ru

Сифон для ванны — автомат и полуавтомат с переливом (фото устройства, виды)

Сифоны для ванны имеют более сложную конструкцию, чем те, которые предназначены для установки под другие сантехнические приборы. Дополнительное отверстие для перелива соединяется с общим каналом сифона до уровня гидрозатвора, что обеспечивает изоляцию от канализации, но в то же время излишки воды беспрепятственно удаляются при закрытой горловине основного канала. Сантехнические сифоны изготавливаются из самых различных материалов и имеют самую разнообразную форму. Некоторые из них даже похожи на причудливые произведения искусства. Полуавтоматический сифон для ванны, представленный на фото показывает, насколько сложной может быть конструкция современного сантехнического прибора, без которого невозможно правильное функционирование любой канализационной системы.

Виды сифонов

Разновидности сифонов

Существует несколько разновидностей сифонов, применяемых при установке оборудования ванной комнаты:

• Трубчатый сифон. Простая конструкция, представляющая собой изогнутую в виде латинской буквы U трубу, в нижней части которой образуется гидравлический затвор. Одна часть трубы соединяется с ванной, а вторая, через дополнительное колено выводится в канализационную систему. Простая и надежная система обеспечивает большую пропускную способность и редко подвергается засорению. Для облегчения чистки такого прибора нижняя часть колена выполняется съемной или оборудуется отверстием для прочистки, которое закрывается специальной пробкой. Имеющий небольшие размеры трубчатый сифон для ванной чаще всего применяется в ограниченном по вертикали пространстве;
• Бутылочный сифон. Конструкция такого сифона напоминает установленную на трубе бутылку, одетую на сливную трубу с боковым отводящим патрубком, выполняющую функцию гидрозатвора и отстойника. Разборная конструкция такого оборудования позволяет легко выполнить прочистку системы, не отключая оборудование от канализационной системы. Высота столба воды в таких сифонах составляет в среднем 75 мм и обеспечивает надежную изоляцию от проникновения посторонних запахов в помещение;
• Трап. Плоский сифон, устанавливающийся при монтаже поддонов душевых кабин, или при оборудовании слива в полу помещения. Имеет незначительную высоту, но не имеет дополнительного канала для установки перелива. Существуют конструкции трапов с гидравлическим и «сухим» затвором.

Различные механизмы слива в сифонах

Все перечисленные сифоны могут быть оборудованы системами автоматизации процессов открытия и перекрывания сливных отверстий и разделяются на:

• Механические системы, без применения автоматики с простыми резиновыми или пластиковыми пробками. Все манипуляции выполняются вручную. Системы просты, надежны и не требуют вмешательства на протяжении всего срока эксплуатации;
• Полуавтоматические системы, в которых управление производится специальными рычажными или тросовыми механизмами. Рычаги управления устанавливаются в удобных местах выше уровня, набираемой в ванную или умывальник воды;
• Автоматические системы, где сифоны для ванной объединяются в единую конструкцию с наливным оборудованием и управляются при помощи выносного или встроенного микропроцессора.

К сведению: Система не только наливает воду установленной владельцем температуры, но и поддерживает ее на заданном уровне, сливая необходимое количество остывшей и добавляя горячей воды. Управление производится одной многофункциональной кнопкой, расположенной в удобном месте.

Материалы, применяемые при изготовлении сифонов

Материалы для изготовления сифонов

Сифоны могут изготавливаться из самых разных материалов, как по техническим характеристикам, так и по стоимости. Особое значение при выборе материалов играет и простота технологического процесса его изготовления. Рассмотрим некоторые особенности применяемых материалов, их достоинства и недостатки:

• Чугун. Один из старейших материалов, применяющихся при изготовлении сантехнических приборов. Хорошие литейные характеристики, высокая прочность и коррозионная стойкость снискали материалу заслуженную популярность при изготовлении недорогих изделий. Высокая температура плавления не была препятствием при массовом производстве однотипных изделий, которые монтировались в стандартной ванной комнате. Чугунный сифон для ванны с переливом устанавливается только на чугунную ванну стандартной конструкции, потому, что подогнать размеры комплектующих такого сифона очень сложно. Малейшее несоответствие размерам приводит к нарушению герметичности соединения и необходимости ремонта;

Важно: Чугунные сифоны довольно быстро зарастают отложениями, сужающими сечение трубы, а шершавая поверхность чугуна плохо поддается чистке. При необходимости демонтажа такого сифона требуется применение местного нагрева до высокой температуры или его полное разрушение при помощи режущего инструмента, что иногда затруднительно выполнить в стесненных условиях под ванной.

• Пластик. Пластмассы получили очень широкое распространение при изготовлении сантехнического оборудования. Различные виды сифонов для ванной, изготовленные из полиэтилена или полипропилена, обладают достаточной прочностью, не подвержены коррозии. Изготовление такого оборудования при помощи литья полимеров под давлением обеспечивает высокую точность размеров и качество поверхности. К пластикам не прилипают жировые отложения, они химически инертны и позволяют применять для чистки даже кислоты в довольно высокой концентрации. Возможность небольшой пластической деформации пластмасс использована для получения хорошей герметичности готового сифона при небольших усилиях затяжки соединений;

Обратите внимание: При всех положительных качествах пластиковых изделий они имеют один существенный недостаток — ограниченный срок службы. С течением времени под воздействием ультрафиолета и кислорода пластик теряет прочность и не обеспечивает тех характеристик, которые заложены изготовителем;

• Медь или латунь. Очень качественный и долговечный материал. Сливной сифон, изготовленный из хромированной латуни, обладает не только хорошими техническими характеристиками, но и прекрасным внешним видом. Медные детали сифонов часто используются в натуральном виде при создании старинных интерьеров. Материалы не боятся высокой температуры, не подвержены коррозии.

К сведению: Латунный сифон для ванны в течение длительного времени не требует обслуживания, а при необходимости, легко разбирается для чистки. Единственный недостаток — это высокая стоимость изделий и трудоемкость изготовления.

Особенности конструкций сифонов, преимущества и недостатки

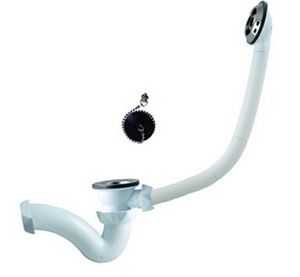

Трубчатый сифон различных модификаций

Сифон трубчатого типа

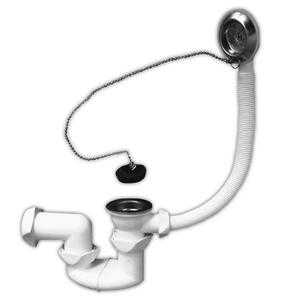

Самую простую конструкцию имеет трубчатый сифон под ванную, состоящий из изогнутой трубы и соединительных фланцев, обеспечивающих возможность монтажа на различные виды сантехники. Остающаяся в изогнутом пространстве трубы вода выполняет функции гидравлического затвора, который разъединяет помещение ванной и канализационный коллектор от проникновения посторонних запахов. Части такого сифона могут быть абсолютно неподвижны или иметь некоторую подвижность, которая дает возможность подогнать размеры в каждом конкретном случае.

Закрывание сливного отверстия осуществляется при помощи резиновой или пластмассовой пробки. Трубчатый пластиковый сифон под ванну обеспечивает быстрое удаление грязной воды даже с небольшим количеством твердого осадка. Некоторые модели имеют плоскую разборную нижнюю часть, которая при необходимости может быть легко демонтирована для чистки. Такой вариант имеет небольшие размеры по вертикали и предпочтителен для монтажа при недостатке высоты под ванной.

Преимущества трубчатого сифона:

• Простота конструкции;
• Легкость изготовления и небольшая стоимость;
• Большое проходное сечение и слабая подверженность засорам;
• Простота установки и технического обслуживания.

Недостатков у трубчатого прибора немного, в основном это касается неудобного открывания и закрывания сливного отверстия с необходимостью поиска места для хранения пробки.

Рекомендуем к прочтению:

Бутылочный сифон

Сифон бутылочного типа

При необходимости установить сифон для раковины в ванной комнате применяется в основном бутылочная конструкция, которая занимает меньше места в горизонтальной плоскости и дает возможность максимально приблизить раковину к стене даже при открытом размещении канализационной трубы. Сифон представляет собой емкость, похожую на бутылку, которая имеет горизонтальный отвод, соединяемый с системой канализации. В верхнюю часть емкости входит сливная труба, устанавливаемая на раковине.

Разность между уровнем нижней части сливной трубы и краем горизонтального отвода и есть расстояние, определяющее количество воды в гидрозатворе. Очень часто колба имеет съемную нижнюю часть, которая позволяет прочистить каналы сифона от накопившегося мусора. Нередко в верхней части такого сифона имеется дополнительный патрубок для подключения стиральной машины, закрытый специальной заглушкой. При подключении стиральной машины заглушка удаляется, а на ее место устанавливается сливной шланг. Бутылочный сифон для раковины в ванную комнату изготавливается из пластмассы или хромированной латуни и без труда помещается в пьедестал для скрытой установки.

Из преимуществ бутылочного сифона хочется выделить:

• Небольшие размеры по вертикали;
• Красивый внешний вид в исполнении «хромированная латунь»;
• Легкость разборки для чистки;

Из характерных недостатков такой конструкции выделяется подверженность засорам, особенно при попадании частиц в виде крупного песка или волос.

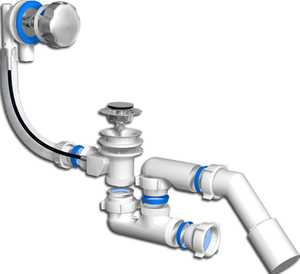

Полуавтоматические сифоны

Полуавтоматические сифоны для ванной

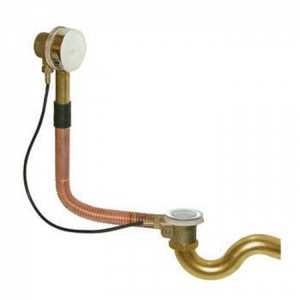

Надежная трубчатая конструкция сифона получила свое дальнейшее развитие, когда для улучшения потребительских свойств ее снабдили несложной автоматикой. Установив привод пробки, установленной на сливном отверстии в зону крышки перелива, удалось получить полуавтоматический сифон.

Такие конструкции имеют три алгоритма управления.

1. У первого вида сливное отверстие закрывается при нажатии на пробку и одновременно с этим открывается отверстие перелива, обеспечивая безопасное наполнение ванной. Для слива уже не нужно искать в грязной воде пробку, достаточно нажать на аккуратную крышку переливного отверстия и приподнявшаяся пробка выпустит воду из ванной.
2. Дальнейшее усовершенствование конструкции привело к полному переносу управления нижней пробкой сифона на вращающуюся рукоятку, выполняющую одновременно и функцию крышки переливного отверстия. Теперь легким поворотом рукоятки можно закрыть или открыть сливную пробку для набора или слива воды.
3. Третий вариант полуавтоматов имеет пробку со специальным замком, который при первом нажатии закрывает отверстие, а при повторном приподнимает пробку для беспрепятственного удаления воды. Усложнение конструкции привело к появлению некоторых недостатков, характерных для не очень качественной чистой и тем более грязной воды. Отложение известковых осадков на элементах конструкции снижает их подвижность и может привести к полному заклиниванию механизма.

Важно! Дополнительные отверстия для вывода подвижных элементов могут стать причиной незначительных протечек. И тогда красивый, хромированный сифон полуавтомат для ванной превращается в бесполезную игрушку. Особенно этим страдают дешевые упрощенные пластиковые изделия или подделки с некачественным механизмом управления.

Отметим достоинства качественных изделий от известных производителей, несмотря на их высокую цену:

• Удобство управления;
• Красивый внешний вид и высокое качество изготовления;
• Литой или фрезерованный толстый латунный корпус;
• Надежный механизм управления с качественными уплотнениями.

Недостатки полуавтоматов в основном присущи дешевым моделям:

Рекомендуем к прочтению:

• Упрощенный механизм управления, подверженный воздействию воды и грязи;
• Некачественные материалы и уплотнения;
• Пластиковый корпус и подвижные элементы, ломающиеся при заедании механизма.

Полностью автоматизированные сифоны

Автоматические конструкции сифонов

Дальнейшее усовершенствование сантехнической автоматики привело к тому, что появился автоматический сифон для ванны, где широкий выбор режимов и параметров регулируется микропроцессорной автоматикой, управляемой легким нажатием на одну единственную кнопку, расположенную в удобном для пользователя месте. Поворотом рукоятки регулируется и степень открытия термостатического клапана, который обеспечивает постоянную температуру набираемой воды.

Материал, из которого изготавливается сифон-автомат для ванны — латунь, причем очень высокого качества с большим содержанием меди. Полированная поверхность отталкивает загрязнения и обеспечивает надежную работу прибора. Лицевые части сифона покрываются толстым слоем хрома и приятно гармонируют с остальными сантехническими приборами и принадлежностями. Автоматика сифона запоминает некоторые предварительно заданные параметры и поддерживает уровень и температуру воды до их принудительной отмены.

Достоинства автоматического сифона можно перечислять очень долго, но и без недостатков не обошлось:

• Необходимость регулярного технического обслуживания;
• Наличие бесперебойного электропитания.

Области применения сифонов

При всей кажущейся простоте процесса выливания воды из ванной или раковины для его реализации применяется небольшое устройство, которое называется сифон. Самые простые его модели в виде изогнутой трубки и самые сложные современные сифоны с автоматическим управлением выполняют две взаимоисключающие друг друга функции. Они беспрепятственно выводят воду в систему канализации и герметично закрывают сечение канала, предотвращая попадания в ванную комнату запахов из канализационной системы. Форма сифона должна обеспечивать минимальное гидравлическое сопротивление при установленной производительности и препятствовать образованию засоров.

Рассмотрев устройство сифона для ванны и его разновидности, представленные на рынке сантехнического оборудования можно констатировать тот факт, что каждая из них может с успехом применяться в самых различных вариантах дизайна. Простой пластмассовый трубчатый сифон очень хорошо разместится в металлической ванне городской квартиры и будет достаточно долго безотказно работать.

А вот сифон для чугунной ванны в эксклюзивном исполнении, да еще отдельно стоящей посреди помещения должен своим видом подчеркивать изысканность интерьера. Многочисленные модели ванн из акрила разных размеров и конфигураций обычно снабжаются хромированными декоративными элементами, среди которых металлический сифон для акриловой ванны не будет выглядеть инородным телом, а в насыщенном автоматикой помещении «Умный дом», нелишним будет и присутствие полностью автоматизированной системы.

Заключение

Прежде чем приобрести понравившийся внешне сифон в ванную, просматриваем отзывы о конструкции и производителе, взвешиваем, как говорят, все за и против и только потом покупаем понравившуюся модель. И не следует неосмотрительно гнаться за модой. Сифон под ванной — это тот прибор, который должен ежедневно и незаметно трудиться, принимая на себя удары потоков горячей и холодной воды, агрессивное воздействие остатков моющих средств и напоминать о своем присутствии только во время проведения ремонта всего помещения.

dizain-vannoy.ru

конструктивные особенности разных моделей сифонов для ванны

Основным отличием сифона для ванной является его конструкция, которая немного сложнее, чем у изделий, используемых для подключения другой сантехники в квартире. Это обусловлено наличием дополнительного отверстия для перелива, соединённого с общей конструкцией устройства до уровня гидрозатвора, что позволяет обеспечивать изоляцию от основной канализационной системы, при этом сохраняя возможность удаления излишков воды при закрытом центральном канале.

Для изготовления сантехнических сифонов используются самые разнообразные материалы, благодаря которым может сильно изменяться их форма и размер. На современном рынке сантехники представлены самые разные модели устройств от простейших механических изделий, до сифонов, снабжённых автоматикой. Поэтому прежде чем выбрать подходящее приспособление для подключения ванны в канализационную систему нужно изучить конструктивные особенности разных моделей.

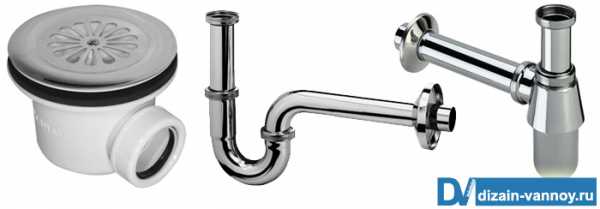

Основные разновидности сифонов

На современном рынке сантехнического оборудования и сопутствующих комплектующих представлено несколько видов сифонов, которые используются в процессе установки оборудования в санузле:

• Трубчатая модель сифона представляет собой простейшую конструкцию, по своей форме напоминающую подкову, нижняя часть которой является гидравлическим затвором. С одного края такое устройство подсоединяется к поддону ванной и через специальное колено во внутридомовую канализацию. Такой прибор имеет съёмную нижнюю часть, предназначенную для проведения периодических чисток скапливающегося мусора.
• Сифон бутылочной формы похож на сосуд, одетый на сливную трубу и оборудованный боковым патрубком, выполняющим функцию гидравлического затвора и отстойника. Благодаря своей разборной конструкции такое изделие легко чистится в процессе эксплуатации без необходимости отключения оборудования от центральной канализационной разводки.
• Трап – устройство плоской формы, которое чаще всего используется при установке душевых поддонов со сливной системой в полу. Изделие имеет незначительную высоту и дополнительный канал для подключения перелива.

Современные сифоны любых типов дополнительно могут оснащаться системами автоматики. При этом вне зависимости от конструктивных особенностей все модели таких устройств подразделяются на следующие виды:

• Механическое оборудование без автоматики, оснащённое пробками для перекрывания сливных каналов. Такой сифон подразумевает проведение всех манипуляций вручную. Благодаря своей простоте такое устройство очень надёжно и имеет длительный эксплуатационный ресурс.
• Полуавтоматический сифон, который управляется благодаря специальным рычажным или тросовым механизмам. Такие устройства регулировки обычно размещаются на отверстии перелива.
• Сантехнический сливной узел, оснащённый автоматикой – сифон, объединённый в единую систему с наливным оборудованием, управление которого выполняется выносными или встроенными микропроцессорами.

Благодаря автоматизации происходит налив воды в ванную, установленной домовладельцем температуры, с дальнейшим поддержанием заданных параметров посредством слива остывшей жидкости и восполнения недостатков горячей водой.

Из каких материалов изготавливаются сифоны?

Для изготовления сифонов могут использоваться самые различные материалы, отличающиеся как своими техническими показателями, так и стоимостью. На сегодняшний день на прилавках магазинов сантехнического оборудования представлены сифоны, изготовленные из следующих материалов:

• Чугунное изделие, которое считается самым старым на рынке сантехники. Простота литейного процесса, высокие показатели прочности и стойкость к коррозии сделали чугунные изделия популярными среди бюджетных моделей сливных конструкций для ванны. Однако такой сифон с переливом может использоваться только со стандартным поддоном ванны из того же материала.
• Пластиковый сифон – самое широко распространённое изделие для подсоединения ванны в канализационную систему. Полипропиленовые и полиэтиленовые приборы имеют высокий уровень прочности и абсолютно не подвержены гниению или коррозии.
• Медные и латунные устройства обладают высоким качеством и длительным эксплуатационным ресурсом. Сливное изделие для изготовления, которого использовалась хромированная латунь помимо хороших технических характеристик обладает привлекательной внешней составляющей. Медный сифон часто используется как готовый элемент дизайна в интерьере санузла. Оба вида материалов выдерживают очень высокую температуру и не ржавеют.

Делая свой выбор между полипропиленом или полиэтиленом лучше отдавать предпочтение химически устойчивому материалу. Полипропилен отлично подходит для использования в ваннах из акрила, обладая сходным коэффициентом расширения под воздействием температуры. Такой сантехнический тандем прослужит очень долго без поломок и необходимости проведения профилактических мероприятий.

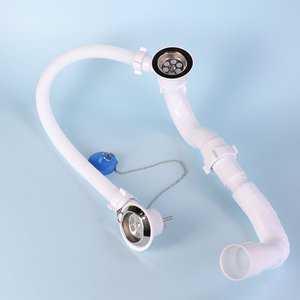

Модификации трубчатых сифонов с переливом

Трубчатая конструкция сифона считается самой простой и состоит из трубы изогнутой формы, оснащённой соединительными фланцами, обеспечивающими возможность подключения различного сантехнического оборудования. Благодаря изогнутому колену, в котором постоянно задерживаются остатки воды образуется гидравлический затвор, предотвращающий проникновение запахов из канализации в ванную комнату. В зависимости от моделей сифонов они могут быть как абсолютно не подвижными, так и иметь возможность регулировки для подгонки размеров под разную сантехнику.

Для закрывания основного слива трубчатого сифона используется стандартная пробка из пластика или резины. Трубчатая конструкция изделия под ванну может обеспечивать быстрый отвод сточных вод, которые включают незначительные твёрдые частички. Сегодня выпускаются модели с полоской разборной нижней частью, предназначенной для чистки сифона в случае его засорения. Благодаря малым размерам сливного прибора его можно размещать под ванными с небольшим свободным пространством между поддоном и полом. При этом трубчатые сифоны имеют следующие достоинства:

• простая конструкция сифона;
• минимальная цена, достигнутая простотой изготовления;
• низкая подверженность засору благодаря большому проходному сечению;
• простота монтажа и эксплуатации.

Если рассматривать недостатки такого оборудования, то их не очень много: неудобство в открывании и закрывании сливного канала путём установки и снятия пробки.

Особенности бутылочного сифона с переливом

Очень часто устанавливая в ванной комнате раковину, используют бутылочную сливную конструкцию с переливом, которая не занимает много места в вертикальном положении. Благодаря этому умывальник можно максимально близко приблизить к стене. Сифон напоминает бутылку, оснащённую горизонтальным отводом для подключения в канализационную трубу. Сверху в ёмкость входит сливной патрубок, подсоединённый к поддону раковины.

Благодаря разности расстояния между нижней частью сливного патрубка и горизонтальным отводом образуется гидравлический затвор. В большинстве моделей сифонов колба съёмная, что позволяет проводить профилактические мероприятия. Сливной патрубок соединён одним концом с основной колбой над уровнем гидрозатвора, а другим с отверстием перелива на раковине. Если рассматривать преимущества бутылочной сливной системы, то хочется отметить следующие характеристики:

• минимальное пространство, занимаемое по вертикали;
• бюджетная стоимость бутылочного сифона из пластика;
• простота чистки, не требующая отключения от центральной канализации.

Основным недостатком такого изделия является частая периодичность засорения особенно при наличии в сточных водах твёрдых включений.

Сифон полуавтоматического типа

Мир сантехники развивается быстрыми темпами – это коснулось и усовершенствования трубчатых сифонов. Для улучшения функциональности и удобства использования такое сливное устройство снабдили простейшей автоматикой. Добавив к пробке, установленной на центральном сливе специальный привод, получилось достигнуть полуавтоматического её срабатывания. Большинство моделей таких сифонов имеют несколько алгоритмов управления:

• Первый вариант предусматривает при нажатии на основную сливную пробку автоматическое открывание отверстия перелива, благодаря чему обеспечивается безопасность наполнения поддона водой. При этом чтобы слить отработанную жидкость достаточно надавить на крышку пробки перелива.
• С дальнейшим усовершенствованием полуавтоматических сифонов появились модели, управление которыми производится за счёт ручки, выполняющей функцию пробки на отверстии перелива. Благодаря этому для закрытия или открытия основного слива нужно просто повернуть рукоятку в то или иное положения.
• Ещё один вариант полуавтоматики подразумевает наличие пробки со специальным механизмом, при нажатии на который происходит закрытие сливного отверстия, а при повторном воздействии на него открывается слив сточных вод в канализацию. Однако из-за постоянных отложений известкового налёта на конструктивных элементах устройства снижается их подвижность и как следствие качество работы.

Хочется отметить, что из-за наличия дополнительных механизмов в полуавтоматических сифонах для ванны со временем наблюдается протечка воды. В такой ситуации сливное устройство превращается в бесполезную вещь. Однако это не касается качественных изделий известных марок, которые, несмотря на достаточно высокую стоимость, обладают следующими неоспоримыми преимуществами перед конкурентами:

• удобное управление;
• привлекательная внешняя составляющая;
• толстостенный корпус литой конструкции;
• качественный управляющий механизм.

Если рассматривать недостатки таких устройств, то они в основном присуще дешёвым полуавтоматическим сифонам:

• дешёвые механизмы управления быстро приходят в негодность под воздействием грязных стоков;
• пластиковые сифоны и их подвижные части часто ломаются в случае заедания механизма.

Автоматизированный сифон с переливом для ванны

В процессе дальнейшего усовершенствования полуавтоматических сифонов появились ещё более функциональные и удобные в использовании автоматизированные модели. Такие устройства обладают широким функционалом, параметры которого изменяются за счёт микропроцессорной автоматики, регулируемой путём нажатия на кнопку, располагаемую в удобном для человека месте. Благодаря лёгкому повороту рукоятки пользователь может изменять степень открывания температурного клапана, обеспечивающего заданные параметры набираемой воды.

Для изготовления такого устройства используется только высококачественная латунь, содержащая большой процент меди. Благодаря внутренней полированной поверхности грязь и твёрдые включения в сточных водах не налипают, тем самым обеспечивая надёжность работы прибора. С лицевой стороны конструктивные элементы покрыты хромом, который впишется в любой дизайн ванной комнаты. Такое полностью автоматическое изделие обладает множеством достоинств, перечисление которых займёт много времени и поэтому будут рассмотрены его недостатки, которых совсем немного:

• регулярное проведение профилактических мероприятий;
• необходимость подключения к электрической сети.

Перед тем как купить понравившийся сифон с переливом для ванны, нужно взвесить все достоинства и недостатки разных моделей устройств. Не стоит гнаться за модными тенденциями, приобретая дизайнерское изделие с плохим качеством. В первую очередь сифон — это прибор, который должен обеспечивать бесперебойную и качественную работу по обеспечению слива сточных вод, противостоя воздействию грязи, коррозии и агрессивных моющих средств.

stoki.guru

Выбираем сифон. Бутылочные, трубчатые или пользовательские? Из латуни или из пластика? » Ремонт в каждый дом

О роли сифона в пространстве для раковины вспоминаем обычно, когда выходит из строя. Между тем, этот незаметный элемент определяет комфорт использования сочетаться с интерьерами ванных комнат интерьер. Поэтому очень важно выбрать решение, прочный и простой в обслуживании.





Основная функция сифона — слив воды из слива раковины в канализационную систему. Выполняя роль закрытия водного, устройство также предотвращает попадание внутрь газов, собирающихся в установке. Удерживает неприятные запахи, благодаря находящейся в ней воде. Вопрос решает о надежности сифона является соответствие его типа раковины. Она определяет высоту монтажа и способ крепления устройства. Во внимание стоит принять также долговечность материала, используемого в производстве и форма элемента. Которые среди доступных на рынке решений, обеспечивают комфорт пользования и вписывается в дизайн ванной комнаты?

Сифон бутылочный, трубчатый или пользовательский?

Помимо эстетических вопросов, форма сифона имеет немаловажное влияние на его функциональность. Широко используются два вида устройства: вертикальная модель бутылочная  и трубчатая модель горизонтального исполнения.
В случае сифона бутылочного, бак с водой, расположенный в его нижней части. Такого типа модели отличаются стройной и продольной и компактной конструкцией. Благодаря этому, находят применение в ванных комнатах с небольшой площадью. Из-за необходимости периодической очистки, но требуют размещения в доступном разделе. Водоснабжение  в частном доме.  Сифоны трубные, в виде буквы „U”, характеризуются высокой производительностью, а для отвода воды и надежностью работы, а также способностью к самоочищению. Их  годность определяется, прежде всего, оптимальной конструкцией, лишенная точек, в которых могли бы скапливаться загрязнения.

Альтернативой популярных форм являются специально подготовленные индивидуальные модели. Водоснабжение  в частном доме.  Сконструированы так, чтобы их линия была согласована в форме раковины, используются, например, в ванных комнатах, которыми пользуются лица, движущиеся в инвалидных колясках. Оставить свободное пространство под керамикой позволяет легкое подключение и доступ к смесителю для раковины.





Сифон из пластмассы или латуни?

Вопрос материала, который используется в процессе производства сифона, имеет значительное влияние на надежность и долговечность установки. Широко применяются пластмассы, ПВХ и латуни. Модели, изготовлены из первого материала, характеризируются  низкой ценой и относительно легкой конструкцией. Вопреки расхожему мнению, такого рода сифоны не непостоянны. ПВХ устойчивы к механическим повреждениям и негативные эффекты от длительного контакта с водой. Сомнения, вызывает  эстетический аспект, что часто приводит в застройке элемента постаментом или шкафчиком. Среди преимуществ латунных сифонов выделяется, а элегантный стиль. Благодаря хромированным деталям, они могут выполнять декоративную роль, например, с мытья, устанавливаемых на верхние. Водоснабжение  в частном доме.  Применение дополнительного защитного покрытия также влияет на срок службы устройства и уменьшения риска аварий во время эксплуатации.

Монтаж сифона шаг за шагом

Покупка сифона в зависимости от модели раковины значительно облегчает процесс монтажа.
Работу начинаем с размещения розеток лентой для подключения к канализации. Затем, элемент защищен прокладкой, закрепить в отверстие в розетке. Другой конец соединения затянуть в бак сифона. Этот пункт также требует применения прокладки. Водоснабжение  в частном доме.  Следующим шагом является резьбовое соединение для топливного элемента, соединяющего его со сливом раковины.
В конце концов, устанавливаем сифон в вертикальном положении и резьбу в устье. Открываем подачу воды и проверяем герметичность всех соединений. Если в какой-то точке появится утечка, затяните слияние до ощутимого сопротивления.

remontindom.ru

сифон трубчатый

сифон трубчатый . Нажми для просмотра Орио проливает свои сифоны разной конструкци и и выясняет какой из них делает это лучше.       Тэги:   Нажми для просмотра Трубчатый полусифон для мойки без выпуска Цену можно узнать здесь …       Тэги:   Нажми для просмотра Как правильно собрать сифон для мойки с переливом воды, а также благодаря этому видео можно собрать…       Тэги:   Нажми для просмотра 🎁 БЕСПЛАТНЫЙ видеокурс по работе с гипсокарто ном: 🔥 СКИДКА 50% на мой видеокурс «Ремонт.. .       Тэги:   Нажми для просмотра Истечение жидкости из отверстий и насадков 00:01 Демонстрац ия опытов с истечением жидкости 09:35.       Тэги:   Нажми для просмотра Как подключить сифон не используя гофру?Это можно сделать с помощью жесткой трубы под диаметр сифона …       Тэги:   Нажми для просмотра Cразу отвечаю на вопросы некоторых умников: 1. Раковина не моя, а соседей стариков, какой материал дали, такой…       Тэги:   Нажми для просмотра ORIO рассказыва ет о сборке сифона для кухонной мойки, артикул А-4007 и А-5007. А-4007 сифон бутылочный 3 1/2»…       Тэги:   Нажми для просмотра Сифон скрытого монтажа для подключени я шланга-сли а стиральной или посудомоеч ной машины. Материал изделия…       Тэги:   Нажми для просмотра Рассмотрим крепление смесителя к раковине на шпильке и на гайке. Какое крепление более надёжное?       Тэги:   Нажми для просмотра Видео прислал Сергей Н-ков, коллега с форума. Канал автора видео …       Тэги:   Нажми для просмотра Сифон — это трубка, по которой жидкость выливается из сосуда через его край, переливаяс ь в другой сосуд,…       Тэги:   Нажми для просмотра Наконец дошли руки показать вам что приехало в той посылке, которую мы заказывали вместе с вами в интернет-м. ..       Тэги:   Нажми для просмотра Устанавлив ал на объекте сифон, смеситель. Снял что получилось . Сифон специально разместил как можно…       Тэги:   Нажми для просмотра В данном ролике показан монтаж сифона и вентиля-эк центрика на мойку с двумя чашами производст ва ТМ Brenor.       Тэги:   Нажми для просмотра Показано, как правильно выполняетс я сборка сифона для установки на кухне или в ванной комнате. Ничего…       Тэги:

funer.ru

Сифон для умывальника: виды и особенности

Существуют разные типы сифонов, в наших условиях наибольшее распространение получили сифон для умывальника бутылочный и двубортный. Конструкция этих сифонов предназначена для осуществления спуска воды в канализационную систему, одновременно не давая возможности газам из нее проникать по трубам в помещение.

Конструкция сифона

Конструктивно сифон составляет трубка или система из нескольких трубок с изгибом либо колбой. Типичную комплектацию сифона составляют:

• Защитная решетка (сетка), в ней имеются несколько отверстий диаметром не более 10 мм.
• Резиновые прокладки 3-5 миллиметровой толщины, чаще всего она черная, но в дорогих моделях сифонов может быть и белого цвета.
• Выпускной (отводной) патрубок, имеющий бортик для прокладки и 2-3 рельефных кольца. В некоторых моделях может быть предусмотрен патрубок для подсоединения стиральной (посудомоечной) машины.
• Соединительный винт (наиболее практичный вариант из нержавейки)
• Корпус сифона.
• Гайки и канализационные отводы.

Какой материал для сифона практичнее

Чтобы успешно выполнять свои сифона должен быть изготовлен из материала, способного хорошо переносить температурные перепады и воздействия различных химических веществ. Большинство сифонов изготавливаются из никеля, латуни, сплава латуни с бронзой, чугуна, никеля и пластика.

Наиболее практичными следует назвать пластиковые сифоны, для которых проблемы ржавчины, коррозии не существует.

Впрочем, длительным сроком службы могут похвастать и сифоны из сплава меди, латуни и бронзы с хромированным покрытием, им тоже коррозия и ржавчина не угрожают. Ио недостаток у них имеется – по прошествии некоторого числа лет, на их поверхности появляется налет окиси, которая притягивает к себе грязь, и та постепенно все больше облепляет сифон.

Если сравнивать металлический сифон и пластиковый, то одним из преимуществ последнего будет больший коэффициент расширения, что серьезно упрощает монтаж. Монтаж сифона из пластика обходится без материалов для уплотнения, их роль выполняет муфта.

Виды сифонов

В современных домах появляется все больше разной сантехники и приборов, работающих с водой, для многих из них предусмотрены свои сифоны.

Наиболее знакомый нам сифон для ванны состоит из сливной и переливной трубы, которые соединяются у водяного затвора, и дальше вода по одной трубе утекает в канализацию. Длина труб у сифона легко меняется, что немаловажно для монтажа.

Сифон для душевой кабины, или по-другому «трап», находится в поддоне кабинки или вмонтирован в пол ванной комнаты.

Сифон для стиральной машины обычно располагается в коробке, которая по возможности незаметно крепится к стене позади «стиралки» или сбоку от нее.

Сифон для кухни наиболее практично подбирать изделие с переливом, имеющее несколько ответвлений, чтобы имелась возможность подключить посудомоечную машину. Место его установки – под раковиной.

Кроме того, конструктивно сифоны тоже бывают нескольких типов, каждый из них рекомендуется использовать именно для предусмотренного случая.

Гофрированный сифон

Его конструкция отличается простотой. Часть сифона в виде изгиба, закрепленного лентой, выполняет роль водяного затвора, по остальной длине сифон свободно изгибается в любую сторону. Установка сифона гофрированного для умывальника не связана с какими-либо сложностями. Гофрированный сифон часто применяют при переносе раковины с первоначального места, благодаря чему к новому месту расположения раковины не приходится вести трубы. Оборотной стороной гибкости сифона являются многочисленные складки, в которых скапливаются частицы грязи, жира и прочего мусора. Поэтому периодически возникает необходимость в чистке сифона химическими средствами, либо приходится разбирать сифон и тщательно его прочищать.

Бутылочный сифон

Являет собой жесткую конструкцию всем знакомого вида, по форме сильно похожую на бутылку, чем и заслужил свое прозвище. Нижняя часть «бутылки» откручивается. Поэтому сифон нетрудно почистить, а заодно найти упавшие в сливное отверстие кольца, сережки и другие мелкие вещицы.

Все они будут лежать здесь. Кстати, гофрированный сифон благополучно пропустит уроненные в умывальник вещи в общую канализационную систему. Полезные качества обоих видов сифонов объединены в их комбинированном варианте – бутылочном сифоне с гофрированным шлагом. Конструкция бутылочного сифона обеспечивает постоянное наличие воды в нем, которая служит заслоном от неприятных канализационных запахов.

Трубный сифон

Главный плюс трубного сифона — его компактные размеры, что очень удобно в условиях небольшой ванной. Выглядит трубный сифон как изогнутая труба, в которой предусмотрен люк для очистки и слива. Форма сифона обычно напоминает латинские U или S.

Как выбирать сифон

Качество изделия определяет его класс и стоимость, на рынке представлен довольно широкий ассортимент сифонов для умывальника из разных ценовых групп. Если ваш умывальник имеет стандартные параметры, то выбор сифона обычно не будет связан с какими-либо проблемами. Другое дело, если умывальник отличается индивидуальными особенностями, тогда желательно брать с сифон вместе с изделием, а при возможности еще и запасной приобрести сразу.

Установка умывальника своими руками (видео)

Стоит принять во внимание, какой объем воды будет проходить через сифон каждый день. Сифоны отличаются по ширине, могут иметь накладную крышечку, встроенную пробку.

Внешний вид сифона тоже немаловажен, тут полагаемся на свои вкусы. Обязательно проверьте качество резиновых прокладок, уплотнителей – от них напрямую зависит качество работы сифона и срок его безремонтной эксплуатации.

vannadecor.ru
