Сваи заливные – Заливные сваи для фундамента своими руками

Важно знать! Есть другой способ соединения свай с будущей постройкой – это выведение арматуры выше уровня столбов.

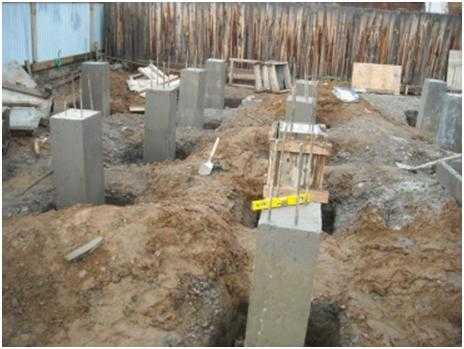

Опорные столбы с арматурой перед обратной засыпкой

Обустройство ростверка. Ростверк обычно отливают в съёмную опалубку с уложенным армирующим поясом из арматуры с сечением 12-14 мм. Процесс напоминает обустройство ленточного основания, только в данном случае опалубка устанавливается не в траншею, а монтируется на сваи и представляет собой целостный короб. Ростверк свайного основания может быть высоким (≥0,3 м над уровнем земли) и нулевым — лежать на земле.

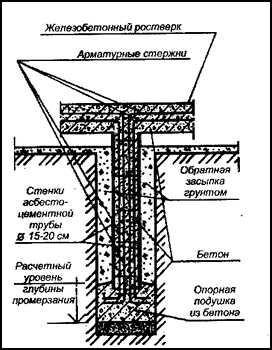

Схема свайно-ростверкового основания

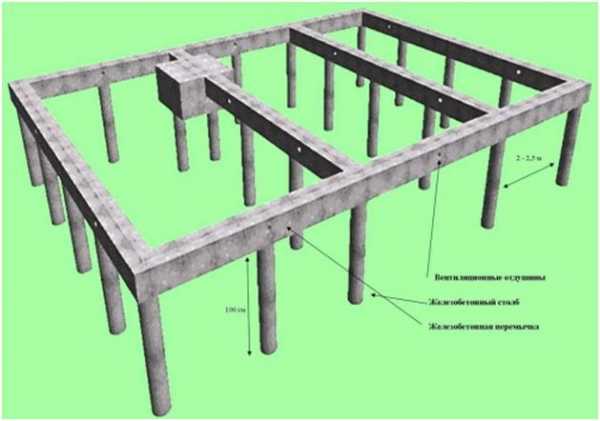

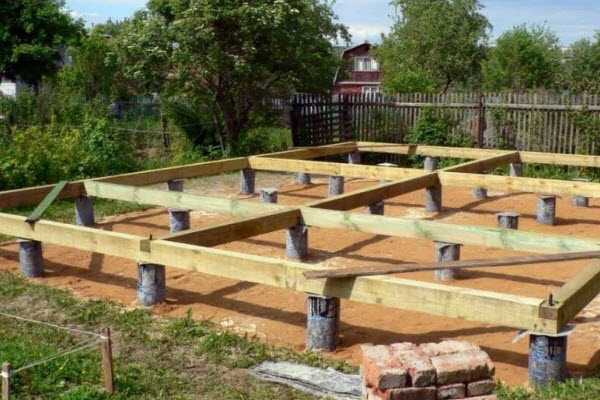

Свайный фундамент технология которого предполагает возведение ростверка считается более крепким и надежным, так как ростверк – это связующий элемент, который объединяет столбы в единую систему и равномерно передает на них вес постройки.

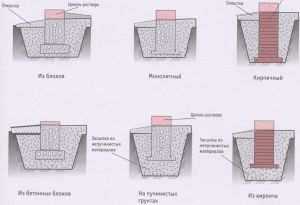

Мастер-класс кладки столбчатого основания с ростверком

rusograda.ru

Заливка свайного фундамента своими руками

Свайный фундамент состоит из множества отдельных стержней, заглубленных в землю.

Сейчас сфера его применения расширилась до небольших частных построек в любом месте. Главное, чтобы масса дома позволяла применять такую технологию.

Методика возведения подобного фундамента проста и технологична. Она включает создание скважины необходимого сечения ручным ямобуром, монтаж армирующего слоя и заливку бетонным раствором.

Содержание статьи

Преимущества свайного фундамента

Подобный тип основы обычно устанавливают в местности со слабыми, подтапливаемыми и плавучими почвами с глубинным залеганием плотных слоев грунта. В северных областях фундаменты из свай тоже популярны. Это связано с вечной мерзлотой в толще почвы и обледенением ее поверхности почти весь год.

Предназначение свай — основного элемента фундамента — распределить давление веса здания равномерно на почву. Важной деталью является ростверк. Он связывает сваи друг с другом в цельную основу, что позволяет увеличить его несущую способность. Есть три вида свайных ростверков:

Низкий. Располагается ниже поверхностного уровня грунта. Обладает широкой подошвой, что снижает нагрузки по вертикали. Однако в зимний сезон на него воздействует касательные силы грунтового пучения.

Повышенный. Не заглублен, располагается на уровне поверхности земли. Имеет широкую подошву и зауженные стенки. Если отсутствует пучение промерзшей почвы, такой вариант крайне выгоден — не надо рыть траншею для опалубки. Но из-за пониженной плотности верхних слоев почвы он не потянет передачу повышенных нагрузок.

Высокий. Устраивается над поверхностью грунта. Хорошо держит вертикальные нагрузки. Подходит для строительства мостов, зданий с техподпольем, гидротехнических конструкций. Чтобы не деформировались основные сваи, усиление производят тем, что устанавливают в трех-четырех направлениях дополнительные под наклоном.

Главные достоинства свайных оснований в сопоставлении с другими фундаментами — небольшое время сооружения и экономичность, поскольку не требуется котлован. Строительство можно вести в областях с самой нестабильной почвой, на склонах гор и оврагов. Недостатком является невозможность обустройства цокольного этажа либо подземного гаража.

Выбор типа свай

Сваи — длинные готовые стержни, погружаемые в грунт либо изготавливаемые сразу в скважине. Изготавливаются из различных материалов: древесины, стали, железобетона. Бывают грунтобетонные, комбинированные.

По типу расположения свай фундаменты бывают:

• Одиночные стойки. Они устанавливаются под колонны и соединения панелей.
• Свайно-ленточный. Стойки усиливаются тем, что связывают одним монолитным ростверком.
• Свайный куст. Это основа из связок нескольких свай, размещаемых под отдельными конструкциями, к примеру, колонны. Возводится, если нагрузки по вертикали высоки, чтобы повысить устойчивость здания.
• Свайное поле — соединение многих свай в монолитную плиту. Общая платформа повышает площадь соприкосновения дома с основанием, а соответственно и величину возможных нагрузок.

Готовые сваи внешне напоминают столбы с зауженными концами, которыми их вкручивают, вдавливают или забивают в землю.

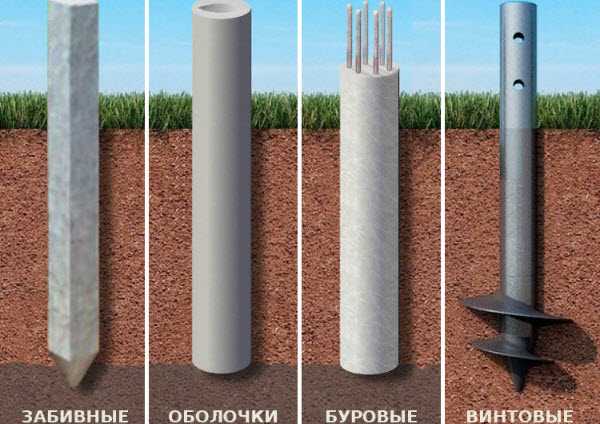

По способу погружения в грунт строительные элементы бывают буровыми, набивными, винтовыми, забивными. Выбор определен конструкцией дома, возможностью заказа спецтехники и сметой.

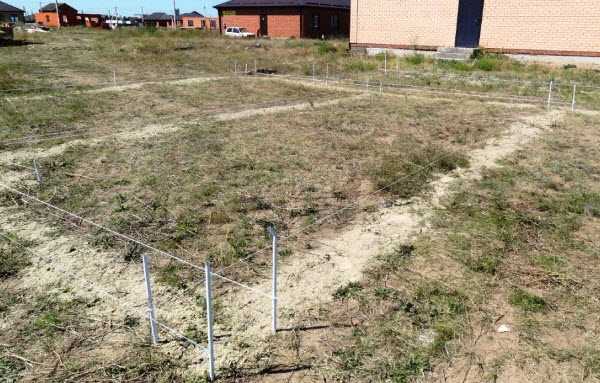

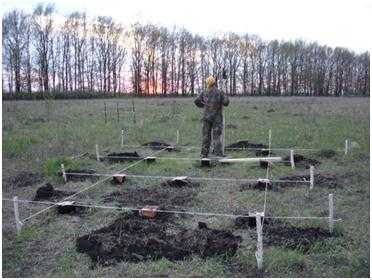

Разметка участка

Перед возведением разбивают территорию путем нивелирования площадки и удаления ненужной почвы для выравнивания местности под строительство.

В процессе работ кольями из дерева и веревкой обозначается внешний периметр строения и габариты траншеи для ростверка.

Число свай, располагаемых по контуру постройки, нужно определять, исходя из массы возводимого здания и предполагаемых нагрузок. Выявление делается суммированием нагрузочного влияния крыши, пола, стенок, возможной мебели.

Проводя расчеты, нужно помнить, что предельное сечение ручного бура должно быть 30 см. Регулировка длины инструмента позволяет делать скважины для фундамента глубиной более пяти метров.

Установка опалубки

Монтаж опалубки ростверка ведется с креплением щитов по краям траншеи. Их высота берется с запасом так, чтобы земля не попадала внутрь, когда вы решите залить ленты.

Стенки опалубки закрывают полиэтиленом, это помогает увеличить срок ее службы.

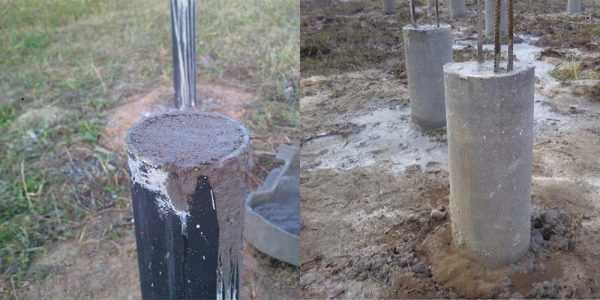

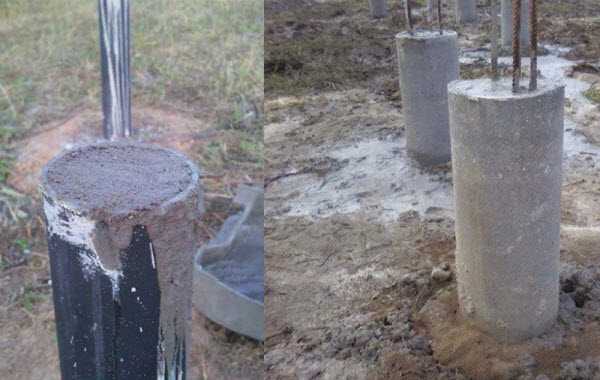

Еще один способ изготовления опалубки — с помощью труб из рубероида по сечению скважины. В дину они должны быть на 200–300 мм больше глубины ямы.

Верх трубы делается из трех слоев рубероида, стянутых мягкой проволокой из стали. Так получается опалубка. Затем ее устанавливают плотно в пробуренное отверстие, а внутрь заливают бетон.

Изготовление арматурного каркаса

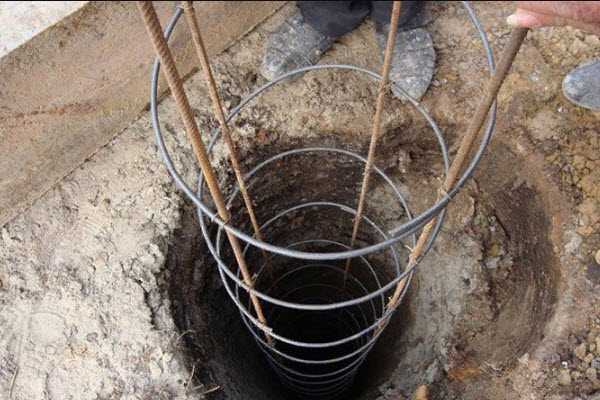

После бурения скважины, чтобы повысить прочность свайно-заливных элементов, делают каркас из арматуры. Достаточно трех вертикальных прутков сечением 6 мм и длиной от дна ямы до верха ростверка минус 20–30 мм. Их скрепляют друг с другом поперечинами с шагом 50–60 см.

В ходе заливки бетона в сваи дополнительно устанавливают в вертикальном положении Т-образный арматурный стержень либо согнутые под прямым углом арматурные прутки. Их длина должна быть такой, чтобы захватить сваю и ростверк.

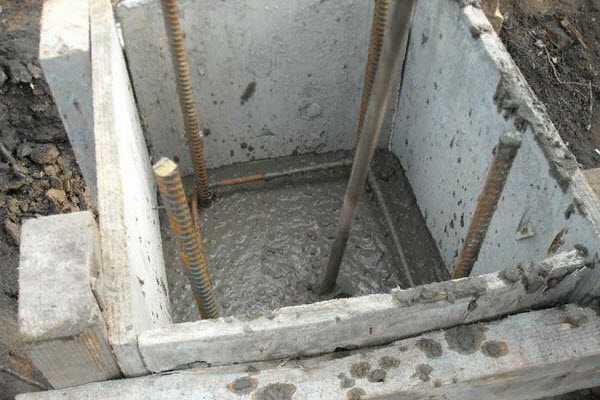

После бетонирования свай к этим пруткам крепится каркас ростверка либо монолитные плиты.

Заливка бетона

Бетонирование фундамента осуществляют на финишном этапе после проведения всех подготовительных работ. Наилучший вариант — применение бетонного раствора, изготовленного на заводе со строгим соблюдением пропорций и привозимого на стройплощадку автомиксерами. По специальным рукавам либо желобам раствор подается на ростверк либо ленту и заливается одним заходом.

Бетонирование проводится до установки каркаса ростверка свай. Такая технология может быть немного видоизменена. Тогда вначале монтируют арматуру в ленты и устанавливают опалубку, и только после этого приступают к проведению бетонных работ.

Ячейки арматурного каркаса делаются величиной в 300–400 мм в зависимости от ширины и высоты ростверка.

В процессе заливки раствора бетон трамбуется специальными вибраторами либо подручными средствами.

Опалубку убирают спустя несколько дней, вытаскивая щиты из траншеи. Окончательный этап работ по установке фундамента — проведение обратной засыпки землей из траншеи либо гравийно-песчаной смесью с дополнительной утрамбовкой. Если присутствует фундаментная лента, ее утепляют.

Посмотрите видео:

Сравнивая сваи с другими основами, важно учитывать свойства стройматериала, из которого возводится здание. Если выбраны легкие материалы, а грунт вокруг насыщен влагой, то основа на сваях с приподнятым над землей ростверком подойдет идеально. Если все сделать правильно, такой фундамент прослужит долго.

sdelai-fundament.ru

Как сделать свайный фундамент (бурно-заливной)

 Постройка дома очень трудоёмкий процесс, который требует больших затрат как материальных, так и физических. Началом и основой дома является фундамент, он служит опорой для дома. И именно от его качества зависит надежность и долговечность дома. Итак, в статье описана последовательность работ с целью сделать свайный фундамент.

 Большинство людей экономят на заливке фундамента, делая всё своими руками. Но на качестве раствора экономить нельзя! Выбирать необходимо подходящий раствор. Первым делом нужно сделать разбивку на участке под будущий дом, правильно вывести диагонали. Следующим этапом является определение вида фундамента. Их существует несколько видов:

1) Бурно-заливной (свайный) фундамент

2) Плиточный

3) Ленточный

 Остановимся на бурно-заливном или, как его по-другому называют, свайном.

 Последовательность работ при создании свайного фундамента под дом размерами 12*12:

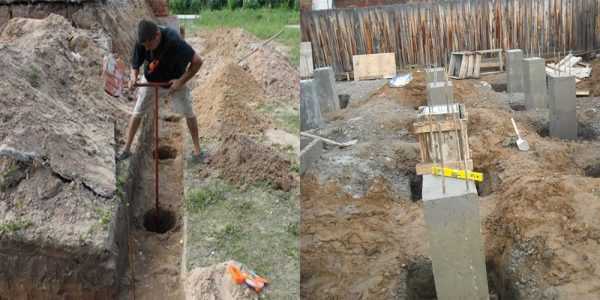

 Начинаем с бурения свай. Сначала сваи, потом опалубка! Если сделать наоборот, то при бурении земля будет сыпаться в опалубку фундамента.

 Диаметр сваи 50 см глубина 2 м, этого вполне достаточно. Делаются по 4 ямы на каждую сторону длиной 12 м. Итого, всего 16 ям.

 Затем по периметру откапывается траншея 30 см вертикально на 60 см горизонтально. После этого в ямы опускается арматура (12 арматур).

  На дно выкладывается 3 арматуры, связываются между собой. Это несущие арматуры. На верхнюю часть траншей (фундамента) 2 арматуры вполне хватит. Они также связываются между собой.

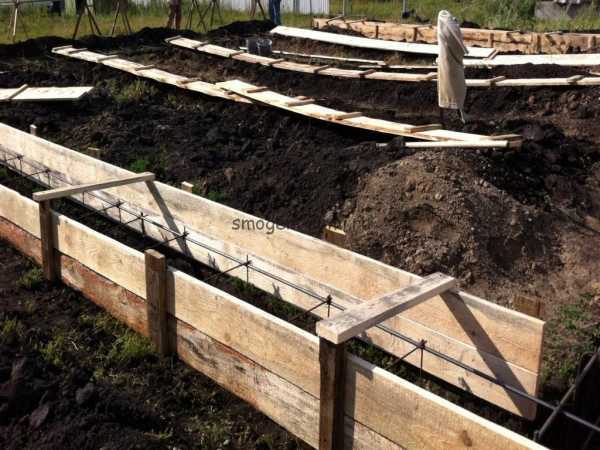

 Делается опалубка (2 доски 150мм) вдоль вертикальных стенок траншеи на высоту 30см, в итоге получится фундамент высотой 60 см, стоящий на сваях.

 На заливку такого фундамента выходит около 21 куба раствора бетона.

 Через несколько дней опалубка снимается.

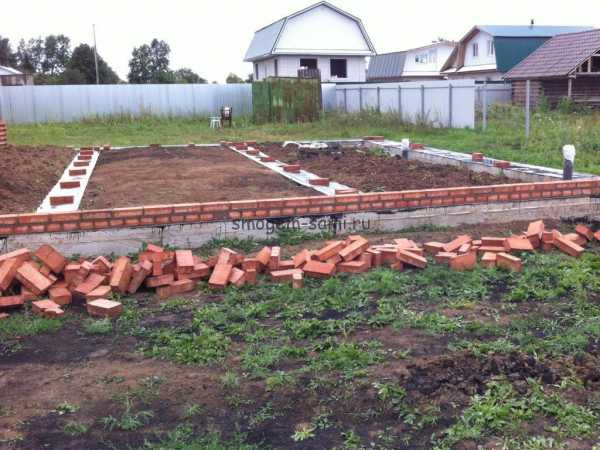

 Далее необходимо вывести цоколь — 3 ряда кирпича. Желательно взять красный кирпич, так как его хорошо обжигают, он не впитывает воду, и не пропускает её через себя.

  Для того, чтобы не было сырости в доме, можно сделать гидроизоляцию фундамента. Её можно сделать при помощи обычного рубероида и прайма (смола).

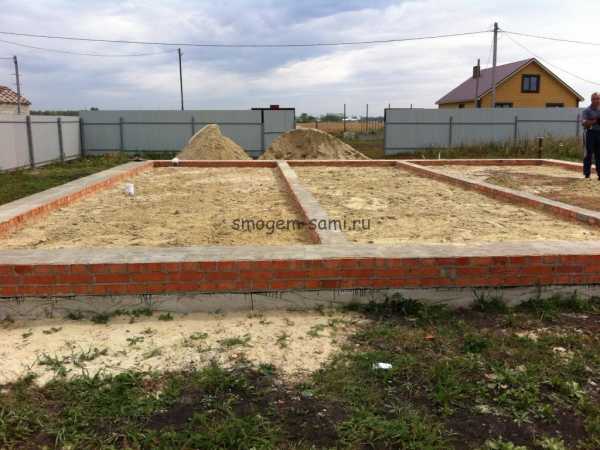

 После того, как все работы выполнены, нужно закидать во внутренний периметр фундамента песок. И желательно его утрамбовать.

  Для того, чтобы бетон не треснул, поверх песка заливаем раствор в уровень с фундаментом, чтобы получился монолит. Песочная подушка под бетоном даст эффект теплых полов.

2,592 просмотров всего, 1 просмотров сегодня

smogem-sami.ru

Свайно-ленточный фундамент плюсы и минусы

Учитывая, что только от качественного фундамента зависит прочность и долговечность возведенного здания, то подбирать его конструкцию нужно максимально правильно. Понятно, что финансовую составляющую тут нельзя отбрасывать, но и экономить на материалах и технологии также не рекомендуется. Основания бывают различными, но своими руками часто строят ленточные и свайно-ленточные фундаменты.

Это комбинированный вариант свайной и ленточной конструкции, который имеет свои плюсы и минусы, при его возведении используют классические технологии. Тут есть свои преимущества от ленточной и свайной конструкции, причем можно возвести здание даже на рельефе сложного профиля. Состоит такой фундамент из железобетонных или винтовых металлических свай и железобетонной ленты ростверка.

Именно ростверк принимает на себя нагрузку от установленных конструкций здания и равномерно передает их на сваи.

Виды ленточного фундамента на сваях

• Основания на винтовых сваях. Тут часто используют металлические сваи с лопастями фиксированной длины и толщины, внутри полые. Вкручиваются в грунт с помощью специальной техники или вручную в случае небольшого углубления в землю. Для продления службы металлических свайных конструкций нужно использовать специальную грунтовку и защитную краску.
• Буронабивные сваи делаются на месте, поэтому и стоят существенно дешевле. Тут нужно сначала сделать скважину фиксированной глубины, причем она должна иметь глубину до уровня промерзания почвы или не упрется в достаточно прочный грунт. Затем дно скважины засыпается песчано-гравийной подушкой и трамбуется. Суть буронабивных свай в том, что саму скважину армируют и заливают готовым бетонным раствором, а в роли опалубки используется поверхность грунта внутри и полая асбестовая труба сверху над скважиной.

Фундамент из набивных свай отличается своей конструкцией, ведь тут нужно делать монолитную железобетонную ленту различной толщины и ширины, на которую уже монтируются несущие конструкции здания. Ленточное основание из сваями делают мелкозаглубленным, железобетонная плита должна быть заглублена на глубину до 40 см и устанавливается на песчано-гравийную подушку. А под подушкой установлены забивные железобетонные сваи, причем делается прочное соединение арматуры самой сваи и ростверка.

Именно за счет такого соединения и обеспечивается достаточная прочность конструкции и устойчивость к подвижкам грунта.

Как делают свайно-ленточный фундамент своими руками?

1. Сначала выравнивается площадка на месте будущего строительства и проводится разбивка основания. Тут также учитывается ширина, длина и глубина будущей траншеи под железобетонную ленту.
2. Выбирается тип свай. Они могут быть деревянными, металлическими, железобетонными и чисто бетонными. Также они отличаются структурой, ведь производятся полнотелыми или пустотелыми. Пустотелые стоят дешевле, они легче, но и сложнее в монтаже, ведь без внутреннего армирования тут не обойтись. Желательно их покупать круглой формы, ведь скважина также имеет круглую форму.
3. По периметру здания выкапывается траншея глубиной до 40 см. Затем в траншее бурятся скважины запланированной глубины, на дно засыпается песок и щебень, утрамбовывается и слегка мочится водой.
4. Как опалубку будущей сваи можно использовать асбестоцементную трубу, которую погружают в скважину, фиксируют извне направляющими и колышками, а внутрь устанавливают вертикальные пруты арматуры с горизонтальными поясами армирования. Арматуру нужно связать, но не варить. Арматура используется при производстве буронабивных свай.
5. Для железобетонной ленты нужно всегда строить опалубку, ее устанавливают по периметру траншеи для ленты, делают с дерева и дополнительно укрепляют. В опалубку устанавливают горизонтальные пояса армирования, которые нужно соединить с арматурой свай.
6. Заливку свайно-ленточного фундамента нужно делать максимально быстро, начинать нужно из свай и плавно переходить на ленту. Только тогда получится единый монолитный свайный фундамент ленточного типа, стойкий к внешнему воздействию и готовый принять на себя большие нагрузки.

Плюсы ленточного фундамента на сваях

• Один из немногих типов фундаментов, которые можно возводить на земельных участках из сложным рельефом;
• Сваи забиваются до уровня твердого и плотного грунта, а сама лента может лежать на сыпучем слабом грунте;
• Тут используется минимум строительных материалов и техники, максимально – это устройства для ввинчивания свай или мощная продуктивная бетономешалка;
• Сваи выдерживают небольшие подвижки почвы, слабые толчки им не страшны;
• Набивные сваи можно делать самостоятельно, используя подручные материалы;
• Для буронабивных свай можно применять различные виды опалубки, делать несущие конструкции круглой или квадратной формы;
• Он рассчитан на эксплуатацию в условиях повышенного расположения грунтовых вод;
• Возвести основание можно самостоятельно за считанные дни, а уже за неделю, после того как высохнет бетон ленточного ростверка, можно будет возводить стены.

Минусы свайно-ленточного фундамента

• Это один с немногих типов фундамента, для возведения которого нужно проводить подробные геодезические расчеты, брать пробы грунта, делать вертикальные разрезы. Также нужно рассчитать длину, толщину и глубину погружения каждой сваи индивидуально. Сделать всю проектную работу вместе с подробным чертежом такого фундамента под силу только профессионалам.
• Создать цокольный этаж или подвал технически не возможно;
• Под полом первого этажа расположен открытый грунт, поэтому нужно обязательно делать утепление подполья, а это дополнительные финансовые расходы;
• Построить на таком основании большой высотный дом нельзя, максимум на два-три этажа;
• Если использовать металлические или деревянные сваи, нужно предусмотреть дополнительную защиту от воздействия грунтовых вод. Делать это нужно уже на этапе монтажа, иначе потом придется разрывать конструкцию и стабилизировать опору дополнительными строительными материалами.

Утепление и гидроизоляция

Как уже отмечалось, такой фундамент имеет прямой контакт с открытой почвой, поэтому подвержен воздействию через грунтовые воды и промерзание.

Через постоянные температурные процессы в грунте на подполье действуют силы, которые выдавливают пол зимой, а вдавливают летом. Со временем пол разрушается, а за ним и ленточное основание. Но проблема в том, что сезонные подвижки действуют также на сваи.

Поэтому, без их защиты также не обойтись. Соответственно, нужно сделать теплоизоляцию и гидроизоляцию всех без исключения конструкций основания.

Это дополнительные финансовые расходы, но без них фундамент не простоит и десятка лет.

Для многих людей это существенный минус, но при правильной технологии утепления можно обеспечить долговечность основания на десятилетия, вплоть до столетия.

Если принимать во внимание плюсы и минусы ленточного фундамента на сваях, тогда для некоторых сооружений это единственно правильный вариант. Особенно, когда нужно возводить сооружения на неровных поверхностях с большими угловыми наклонами, а земляные работы по обустройству котлована слишком дорогие.

fundamentclub.ru

особенности, подготовка, инструкция по обустройству, заливка

Как известно, базовым элементом свайного фундаментного основания являются специальные опоры. Если вы решили изготовить сваи для фундамента своими руками, то будьте готовы к тому, что эти действия требуют большие трудозатраты, также на эту работу придётся потратить и немалое количество времени. Для качественного создания свайных опор зачастую прибегают к использованию спецтехники. В то же время, её использование далеко не всегда возможно. На это есть различные причины, но всё в итоге сводится к необходимости в собственноручном выполнении данных работ.

Существует два основных способа создания свайных опор своими руками. Так, к примеру, можно заняться поиском готового сооружения, которое затем следует при необходимости демонтировать и разрезать на две части. Использование второго метода является более предпочтительным, в связи с чем, рекомендуется обращать особое внимание на него. Сперва следует удостовериться в том, что данное сооружение нуждается в обустройстве столбов.

Конструкция сваи

Применять сваи под фундамент особо актуально в тех случаях, когда имеет место чересчур неровная почва. Другой веской причиной выбора такого фундаментного основания является слишком большая глубина промерзания. Так, к примеру, если глубина промерзания превышает метровое значение, а также если имеет место сильно пучинистая почва, то даже плиточное основания далеко не всегда может выдержать такие условия, а свайные опоры, в свою очередь, смогут преодолеть такие испытания.

В качестве одного из вариантов могут быть рассмотрены буровые свайные опоры, но для их обустройства понадобится использование специальной техники.

Предварительные работы

Перед тем, как сделать сваи для фундамента, необходимо выполнить некоторые предварительные работы. В рамках проведения данного этапа следует приготовить некоторые материалы, среди которых можно отметить следующие:

1. Необходимо запастись материалом, из которого в дальнейшем будет создана опалубочная конструкция;
2. Также следует приготовить рулетку;
3. Бур, обладающий насадками на объём и длину.

Свая заливная

В процессе подготовительных работ необходимо произвести чёткую разметку периметра, а также посчитать требуемое число свайных опор. Далее осуществляются земляные работы, которые выполняют посредством ручного бура. Это не самый лёгкий из этапов, но он может быть выполнен и своими руками. На выбранном участке должен быть установлен бур, и не торопясь вращательными движениями, погружаются вглубь почвы.

Стоит отметить, что необходимо доставать бур из грунта через каждые тридцать сантиметров, после чего он стряхивается неподалёку. В том случае, если пренебрегать данным условием, то всего через один метр бур будет просто невозможно достать. Объясняется это налипанием слишком тяжёлой массы почвы. Когда будет выполнено полное вхождение бура в почву, следует достать и поставить одну насадку. В дальнейшем изготовление свай для фундамента предусматривает повторение таких действий, пока бур не уйдёт на требуемую глубину. Перед завершением подобных работ следует надеть на бур специализированные насадки, дающие возможность расширить установочную платформу. Благодаря использованию такого варианта становится возможным достижение наибольшей прибавки в массе, которая способствует колоссальному повышению несущей способности.

Что касается опалубочной конструкции, то она может выполняться в самых разнообразных вариантах. Но всё же, желательно произвести её в круглой форме. Опалубочная конструкция выполняется и стальных листов с крепежами, обладающими способностью обратного хода.

Если выбор пал на опалубочную конструкцию несъёмного типа, то в этих целях отлично подойдёт металлический профиль. К тому же, благодаря его конструкционным особенностям, можно достигнуть значительного продления срока эксплуатации колонн. В данном случае замечен только один недостаток – относительно высокая стоимость.

Ещё одним решением является утепляющий короб, выполненный из пенополистирола. Подобный вариант является достаточно актуальным в северных районах. Обустроить опалубку под сваи для фундамента своими руками в любом случае можно и самостоятельно. Высота полученной конструкции должна равняться примерно двадцати сантиметрам. В тех случаях, когда имеются значительные неровности поверхности земли, то такое значение берётся за номинальное. Иными словами, именно до данной высоты и поднимаются остальные свайные опоры.

Обустройство арматурного каркаса

С этой целью необходимо запастись некоторыми инструментами и материалами. Сюда можно отнести следующие:

Каркас для сваи

• Десятимиллиметровый армирующий прут;
• Сварочное устройство;
• Рекомендуется также приготовить болгарку и рулетку – они также будут необходимы.

Стоит отметить, что усиление фундамента сваями всегда сопровождается армированием последних. Существует два способа, согласно которым можно выполнить данную операцию. Главное знать, что исходящие пруты должны быть несколько выше вершины поверхности, которую планируется в дальнейшем заливать. Делается это таким образом, чтобы расположение арматурных прутьев начиналось на пятисантиметровой высоте над поверхностью земли.

Итак, начнём рассмотрение первого, простого способа. Для его осуществления необходимо запастись двумя прутьями, длина которых должна превышать на десять сантиметров значение, необходимое для заливки. Что касается такого показателя, как расстояние между сваями фундамента, то он также равен десяти сантиметрам. Следующие действия связаны со свариванием прутьев. Для этого используется шаг в десять сантиметров.

После этого следует произвести ещё одну такую полосу, ячейки, в пределах которой располагаются аналогично. В конце необходимо разместить перемычки друг напротив друга. После их соединения получим длинный каркас квадратной формы, ребро которого составит десять сантиметров.

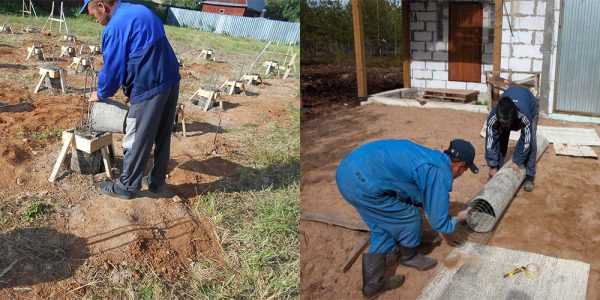

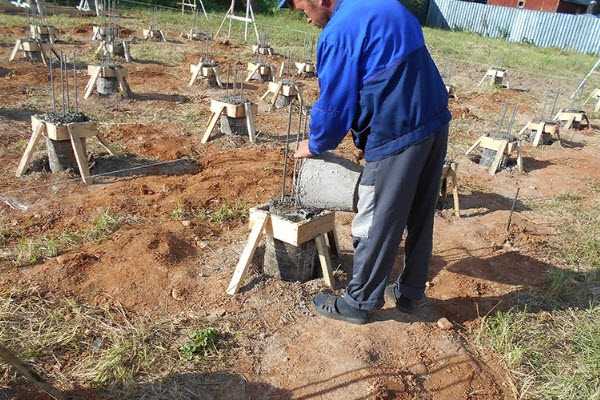

Заливка сваи бетоном

Существует ещё один способ, который является значительно сложнее и гораздо дороже. Но, в то же время, такое решение можно назвать значительно более надёжным. Его применение нельзя назвать достаточно частым, поскольку для него придётся изгибать арматурные прутья в кольца, диаметр которых находится в диапазоне от двенадцати и до пятнадцати сантиметров. При этом концы кругов должны быть сварены между собой. Число колец определяется исходя из расчётов длины. Так, к примеру, потребуется одна штука на каждые пятнадцать сантиметров. Аналогичным образом следует действовать и тогда, когда имеет место фундамент на буронабивных сваях.

После окончания производства необходимого числа колец, можно приступать к их натягиванию на каркасную конструкцию. С этой целью следует взять прутья требуемой длины и приварить их к каждому из колец по кругу. В данном случае берётся трёхсантиметровый шаг. В тех случаях, когда имеют место не столь высокие оказывающие воздействия силы, то шаг может быть увеличен до четырёх сантиметров. С целью закрепления арматуры на требуемом уровне необходимо провести наверху два прута горизонтальной направленности, после чего на них укладывается опалубочная конструкция. И уже затем приваривается основной каркас.

Заливка бетонного раствора

Во время осуществления всех этапов строительных работ можно сразу заметить то, что винтовые сваи под фундамент являются полным исключением из всех других оснований. Отличается от стандартных технологий также и процесс заливки. Так, к примеру, вместо традиционной смеси бетона марки м300, следует использовать м500, отличающуюся своими прочностными характеристиками. В результате вы будете иметь дело с довольно-таки густым раствором. А на вымешивание одной партии могут потребоваться около шести минут. Если есть такая возможность, то предпочтительно сделать заказ готовой смеси.

В ходе осуществления заливки необходимо быть крайне осторожным и подходить к этому делу со всей внимательностью. Так, к примеру, постарайтесь как можно меньше задевать арматуру, так как это нередко приводит к её сдвигам. Затем, когда смесь будет залита, её нужно накрыть полиэтиленовой плёнкой. В подобном виде следует оставить сооружение примерно на один месяц. Далее можно будет снять полиэтиленовую плёнку и опалубочную конструкцию. На этом моменте возведение сооружения можно считать оконченным.
