Сколько кубов в бетонном кольце – Сколько кубов в бетонном кольце — Канализация

Процесс производства колец из бетона не представляет особой сложности, для этого нужны:

• Армированная сталь диаметром до 10 мм.
• Бетон высокого качества.
• Форма для отливки.

Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.

Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.

Расчет железобетонного опорного кольца

Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.

Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:

• Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
• Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
• Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
• Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
• Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.

Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.

Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)

Разновидности железобетонных изделий для колодцев

Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):

На рисунке указаны важные параметры, которые помогут производить расчеты

Примечание! Маркировка КС означает следующее – кольцо стеновое.

• КС-7-1, 10 см, 8 см, 70 см, 46 кг.
• КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
• КС-7-3, 30 см, 8 см, 70 см, 140 кг.
• КС-7-5, 50 см, 8 см, 70 см, 230 кг.
• КС-7-6, 60 см, 8 см, 70 см, 250 кг.
• КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Изделия с небольшой высотой называются доборными

• КС-7-10, 100 см, 8 см, 70 см, 457 кг.
• КС-10-5, 50 см, 8 см, 100 см, 320 кг.
• КС-10-6, 60 см, 8 см, 100 см, 340 кг.
• КС-10-9, 90 см, 8 см, 100 см, 640 кг.
• КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
• КС-15-6, 60 см, 9 см, 150 см, 900 кг.
• КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
• КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
• КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм.

Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

• Высота-60 см.
• Внутренний диаметр-100 см.

Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:

• КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.

Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):

• К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.

Маркировка ПП означает — плита перекрытия

Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.

Благодаря этому исключается:

• Затекание дождевых и талых вод в колодец.
• Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
• Затопления самого люка.

Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Зачастую может наткнуться на объявления о продаже б/у бетонных изделий, в том числе и стеновых опор для колодца, вам наш совет – прежде чем покупать, изучите товар. В особенности осмотрите внутренние стенки, на которых могут быть видны неровности и разные оттенки бетона (так заделывают трещины недобросовестные продавцы).

Вывод

Надеемся, что вышеизложенная инструкция поможет вам найти правильный ответ на поставленный вопрос. Если же возникнут какие-либо затруднения в этом процессе, вы всегда можете воспользоваться бесплатным электронным калькулятором, который можно найти в интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по д

vest-beton.ru

Как рассчитать объем септика из бетонных колец

Категория: Блог.

Перед тем, как купить бетонные кольца, совершенно не лишним будет рассчитать необходимый объём септика из бетонных колец. Есть множество способов провести такой расчет, но необходимо понимать, что каждый из них позволяет получить результат с разной степенью приближенности. Это связано, прежде всего, с тем, что каждый из них в качестве исходных данных принимает для расчета усредненное значение водопотребления на одного проживающего в доме человека, по вполне понятным причинам, это значение может серьёзно отличаться, как в меньшую, так и большую сторону. Тем не менее, нормой считается 300-350 литров стоков на одного проживающего в день, однако использовать эти значения напрямую в расчете мы не рекомендуем, по крайней мере, не проведя дополнительного анализа.

Давайте рассмотрим основные аспекты, влияющие на выбор необходимого объёма септика из бетонных колец, а также выберем кольца жби для строительства такого септика.

 Формула расчета септика из бетонных колец

V = n * Q * 3/1000

Это весьма упрощенный вариант, но его точности вполне достаточно для выбора объема септика для частного дома. Например, исходя из наиболее частых случаев, для 3-х постоянно проживающих человек в доме вполне достаточно  септика из 3-х бетонных колец 1,5 м серии КС15-9, при потреблении 400 литров воды в сутки, и даже остается некоторый запас по емкости сооружения. К сожалению, из подобного расчета явно не видно, что речь идет только об объёме приемной камеры бетонного септика (которая герметична, изолирована от грунта, в частности — используется днище септика из бетонных колец ПН15). Этот расчет нельзя использовать для выгребных ям.  Ведь, во-первых — способность грунта под дном такой ямы отфильтровывать взвесь быстро снизится, во-вторых, не будет выполняться требование СанПин о минимум 3-х днях, для очистки стоков.

Поскольку производится расчет именно септика, в конструкцию которого обязательно включается несколько переливных емкостей и дренажный колодец, либо поле фильтрации. то полученный результат из расчета следует разбить минимум на две емкости. Этим Вы не только продлите срок службы строящегося септика и дренажного колодца, но и обеспечите более качественную очистку стоков, а также сократите до минимума необходимость откачки ила.

Метки: Бетонные кольца

kolodec-kolca.ru

как соорудить двухкамерный отстойник » Аква-Ремонт

Выгребная яма без дна — простейшее канализационное сооружение, уместное на любой даче. Сделать такое устройство под силу даже самому зеленому новичку-строителю. Однако двухкамерная выгребная яма из бетонных колец, создание которой не намного сложнее, решает проблему удаления сточных вод несколько эффективнее.

Принцип устройства и работы такой конструкции

Для облицовки стен обычной выгребной ямы без дна готовые бетонные кольца подходят прекрасно. Их нужно просто опустить на дно, а затем заделать швы и провести гидроизоляционные работы. Это проще, чем бетонировать стены выгребной ямы или класть кирпич. Такие канализационные устройства превосходно подойдут для дачи, которая используется только летом, по выходным да в праздничные дни. Если же объем стоков превышает кубометр в сутки, стоит подумать о сооружении двухкамерного устройства.

При этом объем работ возрастет минимум в два раза, поскольку придется фактически выкопать две ямы, забетонировать дно в одной из них, в другой устроить дренаж и т. д.

В результате эффективность переработки сточных вод возрастет в несколько раз. Сначала отходы человеческой жизнедеятельности будут попадать в первую яму, дно которой тщательно забетонировано. В этом отделении твердые частицы осядут на дне, медленно перерабатываясь в процессе брожения и превращаясь в ил. Эту часть выгребной ямы из бетонных колец необходимо периодически чистить.

Совет: Чтобы улучшить переработку твердых отходов, в отстойник добавляют культуры специальных анаэробных бактерий. При этом нужно помнить, что такие организмы не переносят присутствия в воде хлорсодержащих компонентов.

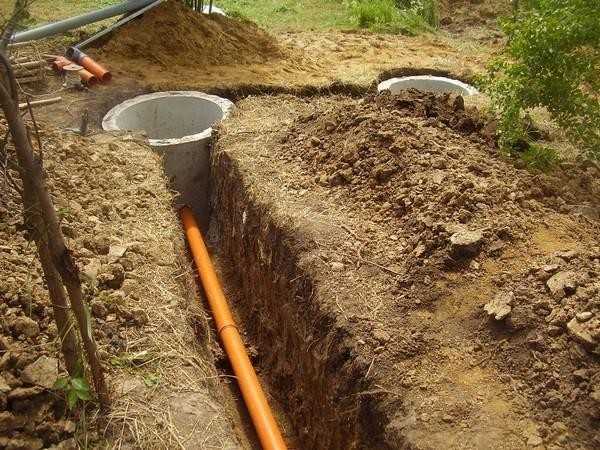

Отстойник соединяется наклонной трубой со вторым отделением выгребной ямы, которая представляет собой дренажный колодец. Дно этой ямы не бетонируют, а засыпают слоем дренажа. Сточные воды, частично очищенные в первом отделении, проходят естественную доочистку и поступают в грунт. Такая выгребная яма нуждается в услугах ассенизаторов гораздо реже, чем обычная, при этом вероятность загрязнения грунта сточными водами существенно снижается.

Несколько слов о бетонных кольцах

Типовые бетонные кольца для выгребной ямы удобны еще и тем, что можно без труда рассчитать объем будущего септика, умножив площадь окружности кольца на его высоту. Первая цифра, указанная при маркировке бетонного изделия, означает диаметр кольца в дециметрах, а вторая — его высоту.

Например:

• КС-10,9 — это кольцо диаметром 1 метр и высотой 90 см. Его объем равен 0,71 куб. м.;
• КС-15,9 — это кольцо диаметром 1,5 метра и высотой 90 см. Его объем равен 1,59 куб. м.;

КС-20,9 — это кольцо диаметром 2 метра и высотой 90 см. Его объем равен 2,83 куб. м.

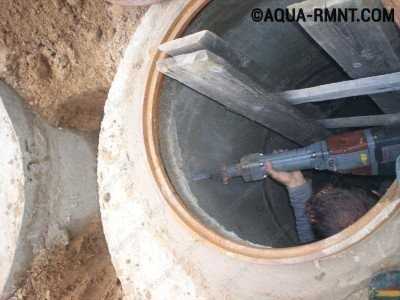

Отверстия для канализационных труб в бетонном кольце можно сделать перфоратором

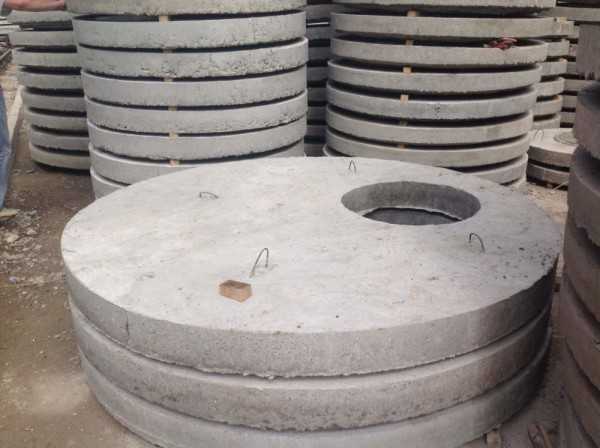

Помимо бетонных колец следует приобрести перекрытие, поскольку выгребная яма должна быть надежно закрыта. Для двухкамерного септика понадобится два перекрытия. При их изготовлении делают круглое отверстие, чтобы обеспечить доступ для очистки. Закрывают отверстие специальным люком, который также следует приобрести.

Проведение монтажных работ

Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:

• не менее, чем в пяти метрах от жилого дома;
• не менее, чем в 30 метрах от источника питьевой воды;
• в месте, доступном для въезда спецтранспорта ассенизаторов.

Обратите внимание: Выбирая подходящее место для выгребной ямы, следует учитывать не только расположение собственного дома, колодца или скважины, необходимо позаботиться, чтобы канализация находилась на достаточном расстоянии от соседних зданий и сооружений.

Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:

• Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
• Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.

Совет: Чтобы избежать бетонирования дна ямы, следует купить бетонное кольцо, дно в котором уже устроено.

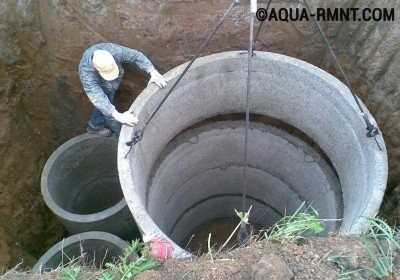

• Установить бетонные кольца в яму.

Произвести тщательную заделку швов и гидроизоляцию сооружения, например, с помощью цементного раствора и жидкого стекла, битума и т.п.

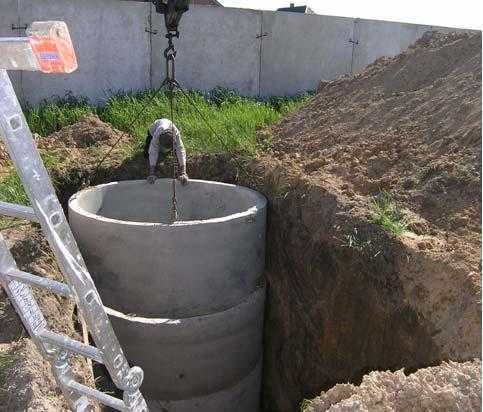

Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию

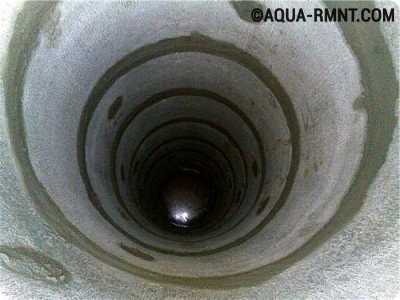

Места соединения бетонных колец нужно тщательно заделать и обработать слоем гидроизоляции

• Установить бетонные кольца на дно второго котлована.
• Уложить на дно слой дренажа: щебень, битый кирпич и т.п.
• Проложить канализационные трубы, которые подведены к дому, а также соединяющие отделения выгребной ямы между собой.

Совет: Уклон, под которым прокладывают канализационные трубы, должен составлять примерно 2-3%, а глубина траншеи должна быть не менее 80 см, чтобы предотвратить промерзание конструкции в зимний период.

• Провести проверку герметичности конструкции, исправить выявленные недочеты.
• Установить перекрытия с люком и вентиляционным отверстием над каждым отделением выгребной ямы.
• Произвести засыпку конструкции грунтом.

Выгребная яма такого типа гораздо удобнее обычной, повышенные затраты на ее сооружение вскоре окупятся.

aqua-rmnt.com

Объём канализационного колодца: расчет

Водоснабжение и канализация

Один из обязательных этапов строительных работ — обеспечение водоснабжения в доме и стоков канализации из дома. Поступающая в дом вода после использования выводится как канализация. Канализационные системы отличаются по материалам, по количествам колодцев и по тому, что делается в системе со сточными водами. Стоки либо собираются в сборнике и через некоторое время выкачиваются специальной машиной, после чего вывозятся в отстойники, либо впитываются в самом колодце.

Обязательным условием при возведении строительстве дома является устройство канализационного колодца.

Конечно, любой домовитый хозяин постарается организовать строительство канализационных колодцев так, чтобы его канализация не требовала дополнительного внимания при дальнейшем пользовании. Такой канализационный колодец называется впитывающий или рассасывающий. Возможно даже построить систему, состоящую из нескольких отстойников. Они выглядят как вкопанные бочки, где стоки последовательно очищаются перед рассасыванием в грунте.

Требования к канализационным колодцам

Существует несколько требований к колодцам.

Впитывающий (рассасывающий) колодец надо расположить так, чтобы не происходило загрязнения почвенных вод стоками.

Канализационный колодец должен находиться в 50 м. от родника или питьевого колодца.

В местности, где почвенные воды текут высоко, такие коллекторы не строят. Ориентировочная безопасная глубина протекания почвенной воды составляет 4 метра и глубже. Расстояние между самым высоким стоянием почвенной воды весной и низом сливной ямы должно быть больше одного метра. Если недалеко есть родник или колодец, то минимальное расстояние от сточной ямы до родника/колодца должно быть 50 метров. Расстояние от впитывающей ямы до жилой постройки рекомендуют сохранить не меньше десяти метров.

Как видно из цифр, для строительства рассасывающей сточной ямы необходимо пространство на участке.

При ограниченности участка или при высоком залегании природных вод приходится строить выкачиваемый канализационный колодец. Он выполняется герметично, место для его расположения стараются выбрать поближе к наружному забору, так чтобы откачивающая машина без труда смогла подъехать и выкачать нечистоты из сточной ямы.

Расчет объема канализационного колодца

Строительство колодцев начинают с выбора места и расчета объема колодца. И, пожалуй, сначала надо посчитать необходимый объем, а потом выбирать место для сточного объема.

Объем канализационного колодца напрямую зависит от количества человек проживающих в доме и имеющихся санузлов.

Объем колодца, предназначенного для канализации, напрямую зависит от потребности расхода воды. Средние нормы сточной воды на одного человека составляют 150-170 л воды в сутки без наличия ванны и 230-250 л воды в сутки при наличии ванны. Для среднестатистической семьи (два взрослых и два ребенка) расход воды в сутки может быть от 600 до 1000 литров (один кубометр). Принято считать, что рассасывающий сточный колодец с площадью дна 1 кв. м способен принять и впитать до одного кубометра воды в сутки (при условии, что почва неглинистая). Для обеспечения некоторого запаса рабочий объем ямы рассчитывается как троекратная суточная норма, то есть для нашей среднестатистической семьи из четырех человек необходимо построить яму объемом три куба. При этом надо понимать, что труба, по которой нечистоты будут поступать в яму, должна быть расположена на глубине около 70 см и рабочий объем колодца для канализации располагается ниже сливной трубы. Также возможно вывести в канализационную яму имеющийся дренажный водоотвод. Глубина его залегания также не превышает 70 см.

Теперь, зная необходимый объем канализации, мы можем прикинуть ее размер. Глубину колодца обычно делают от 2,5 до 3 метров. Отнимем 70 см, лежащие выше сливной трубы, получим максимальную рабочую глубину 2,3 метра.

Вспомним из школьного курса геометрии, что объем — это площадь днища, умноженная на высоту.

Самыми распространенными являются круглые колодцы, так как они более удобны в монтаже, ремонте и эксплуатации.

Дно колодца может быть круглым (колодцы-бочки) или в форме четырехугольника (квадрат или прямоугольник). Конечно, возможно сделать канализационную яму овальной или пирамидальной, но это уже при особенном интересе к подобного рода строительству. Мы же рассмотрим простые и наиболее распространенные формы.

Площадь круга вычисляется по формуле S = πR². Получаем, что требуемый объем колодца 3 куба равен произведению высоты (2,3 м) на число π (3,14) и на квадрат радиуса (R²).

3 м³ = 2,3 м *3,14* R²

Проведя расчеты, находим значение R, оно получается равным 0,65 метра или 65 см, значит, диаметр ямы должен быть 1,3 метра при глубине 3 метра.

Если колодец предполагается вырыть не круглым, а квадратным или прямоугольным, тогда вспоминаем, что площадь прямоугольника — это длина, умноженная на ширину. Объем колодца — это глубина, умноженная на площадь дна. То есть 3 м³ = 2,3 м * площадь дна.

Площадь дна = 1,3 квадратных метра. Значит, либо дно квадратное со стороной квадрата 1 м 15 см, либо дно прямоугольное со сторонами 1,5 м и 0,9 м. При глубине колодца 3 м.

Копая яму под колодец нужно не забывать, что на дне будет 30-40 см. подушка из песка и щебня.

Канализация копается с учетом дополнительной ширины, длины и глубины, которые будут заняты укрепляющими стенками, предохраняющими землю от осыпания. Стенки внутри колодца возводятся как опалубка и могут быть выполнены из кирпича, бетона или из железобетонных колец. На дно ямы необходимо будет насыпать слой песка и слой щебня общей высотой 30-40 см для фильтрации впитывающихся стоков. Если принять во внимание размер кирпича в кладке 12 см, то получится, что копать яму надо шире на 25 см (по 12 см ширины кирпича с каждой стороны) и глубже на 40 см (слой песка, слой щебня).

Расчеты объема канализационного колодца и ямы для него позволяют быть приближенными, здесь возможно округление значения величин в большую сторону. По принципу «пусть лучше колодец будет с небольшим запасом, чем его объема будет не хватать».

К тому же надо знать, что железобетонные кольца выпускаются стандартных размеров (0,7, 1, 1,5 и 2 метра — диаметр кольца). Поэтому, проведя расчеты и выяснив, какой диаметр колодца вам необходим, сверяем его с готовыми стандартными размерами бетонного кольца. Получив расчетный диаметр 1,3 метра, мы выбираем кольца диаметром 1,5 метра, так как колец с диаметром 1,3 метра промышленность не выпускает.

Материалы для строительства канализационного колодца

Объем канализационного колодца и диаметр кольца определен, место выбрано и яма выкопана, теперь необходимо возвести опалубку. Это та внутренняя часть колодца, которая будет предохранять земляные стены от осыпания. Традиционно стены опалубки выкладывают из красного кирпича, при выкладывании стены оставляют между кирпичами отверстия, делая стену как бы «дырявой». Опалубка из кирпича доступна по цене, к тому же не требует использования грузоподъемной техники. Кирпичи опускаются в колодец вручную.

Долговечная канализация может быть оборудована без кирпича, при этом для укрепления земляных стен будут необходимы железобетонные кольца. Это более дорогостоящий вариант, при установке необходим подъемный кран для укладывания каждого кольца в яму и возможность подъехать на грузоподъемной машине к месту строительства канализационного отверстия.

Канализация в последнее время часто строится с использованием готовых пластиковых емкостей. Эти емкости-бочки устанавливаются в выкопанные ямы, укрепляются в ней, засыпаются землей и работают как накопительная канализация, требующая периодического выкачивания. Также пластиковые емкости-бочки могут быть использованы в роли промежуточных отстойников, где из канализационной жидкости оседают мусор, взвешенные частицы и другие твердые отходы. Возможно даже не вкапывать бочки-отстойники полностью, главное — сохранить перепад высот между выходной канализационной трубой в доме и входной трубой в сливной бочке.

И еще: если работы выполняются наемными работниками, если вы сооружаете несколько колодцев в виде фильтрующей впитывающей системы, попросите составить для вас описание сооружения в виде таблицы канализационных колодцев. Эта схема может пригодиться вам в будущем.

1pokanalizacii.ru

Выгребная яма из бетонных колец — 3 кольца КС10 без замка

Категория: Выгребная яма 3 кольца.

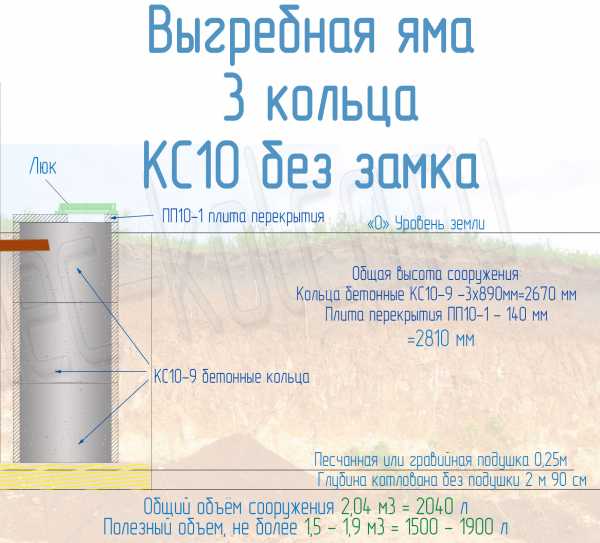

Выгребная яма (септик) «3 КОЛЬЦА» КС10

• Тип: Выгребная яма
• Очистка стоков: не производится
• В комплекте: КС10-9 — 3шт; ПП10-1 — 1 шт; Люк пластиковый — 1 шт.
• Полезный объём: 1500-1900 литров.
• Глубина котлована: 2 м 90 см,  диаметр — не менее 1 м 50 см
• Объем извлекаемого грунта:  5,12 м³

В составе комплекта.

Комплект выгребной ямы «3 кольца» входят: бетонные кольца КС10-9 без замка — 3 шт, плита перекрытия колодца ПП10-1 — 1 шт, и пластиковый канализационный люк. Основной объём сооружения сформирован кольцами жби КС10-9, их полный объём составляет 0.68 м³ у каждого и 2,04 м³ в сумме.  Однако, полезный объём несколько меньше, максимальное его значение приближается к 1,9 м³, или 1900 литрам.  Уменьшение связано, прежде всего с необходимостью врезки подводящей канализационной трубы. Теоретически возможное место врезки — верхнее в конструкции бетонное кольцо, с отступом 5 см от верхней кромки. Однако в реальности такое место врезки достижимо только при условии, что септик из бетонных колец выгодно расположен в более низкой части участка, относительно источника стоков (дома). При ровном участке, отступ от верхней кромки составит никак не менее 50 см — для обеспечения необходимого уклона подводящей трубы и возможности её заглубления и минимального утепления. Таким образом, полезный объем сократится примерно на 470 литров от максимального, и составит 1,57 м³.  На рисунке ниже — наглядное представление комплекта, включающего бетонные кольца и дополнительные элементы.

Характеристики и особенности комплекта

Этот комплект — самое бюджетное и доступное решение проблемы канализации в частном доме, но весьма скромный полезный объем и риск промерзания накладывает ряд ограничений на его использование.

Во-первых — если в доме, который будет обслуживать этот тип септика из бетонных колец, проживают более одного человека — это совершенно точно не Ваш выбор. Через несколько лет, когда фильтрующая способность грунта под сооружением снизится, откачивать его содержимое придётся очень часто. Однако — это отличный вариант для дачи, где Вы бываете по выходным, в теплое время года. Почему в теплое? Просто для нормальной работы канализации зимой подводящая труба и верхняя часть полезного объёма септика должны быть либо расположены ниже глубины промерзания грунта, либо утеплены. Эта выгребная яма (в том варианте, как предложено здесь, но в ассортименте много других) конструктивно не подходит для расположения ниже глубины промерзания, а дополнительный слой утепления вынудит расположить вход подводящей трубы ниже, что еще больше сократит полезный объем выгребной ямы. Прокладка греющего кабеля, сама по себе обойдется не дешево, и повлечет дополнительные расходы, величина которых очень быстро «съест» экономию от выбора такой конструкции.

Во-вторых — в холодное время года мы настоятельно не рекомендуем использовать эту выгребную яму и еще по одной причине. Речь идет о сокращении срока службы конструкции в целом, особенно, если при строительстве септика вы не позаботитесь о качественном утеплении сооружения на глубину промерзания. Чередующиеся циклы замораживания / оттаивания повлекут за собой процессы разрушения стенок колец жби, и вместо нескольких десятков, сооружение Вам прослужит 10-15 лет. Вы знаете как выглядит отслуживший своё дорожный бордюр? Бетонные кольца в выгребной яме работают не в лучших условиях.  Кроме того, при значительном снижении температуры возможно промерзание даже качественно утепленной подводящей канализационной трубы, так как в этом варианте конструкции она расположена слишком близко к поверхности.

И, наконец, в третьих. Вы должны понимать, что выгребная яма не обеспечивает очистку сточных вод. речь идет о простой фильтрации жидкости в грунт. Поэтому строго выполняйте требования нормативной документации о размещении этого элемента канализации. Например ближайший колодец или скважина должны находится не ближе 25 метров от Вашего сооружения. Нарушение этого требования чревато загрязнением воды, которую Вы, или ваши соседи используют для питья.

Таким образом — этот тип выгребной ямы из бетонных колец предназначен либо для эксплуатации в летний период, либо должен быть утеплен, для круглогодичного использования. Если Вы выбираете кольца жби и комплектующие для устройства канализации в частном доме, где постоянно кто-то проживает, мы рекомендуем остановиться на варианте конструкции «Яма с горловиной», «Ёмкость с горловиной» или «Септик бетонный 1+1», а также «Септик бетонный 2+1». Не то чтобы мы не хотели, чтобы вы купили бетонные кольца именно у нас, но своих клиентов мы любим, и искренне желаем им не устраивать себе проблемы за свои же деньги.

Рекомендации по монтажу данного типа септика

Если Вы определились с выбором септика из бетонных колец, то необходимо разобраться с тем, как его построить, и что для этого потребуется. Данный тип конструкции весьма прост, как в сборке, так и на этапе подготовительных работ.

1. Первое, что вам понадобится — это откопать котлован. Это можно сделать как вручную, так и с привлечением экскаватора. Самое главное — соблюсти размеры. Глубина должна составить 2 метра 90 см, а диаметр (или сторона — если яма квадратная) — не менее 1 метра 50 см. Это несколько больше, чем диаметр наибольшего по ширине элемента — плиты перекрытия, но наличие запаса по 20 см (а лучше — больше) поможет быстрее провести монтаж, и выполнить обратную засыпку грунтом впоследствии. К слову — для котлована цилиндрической формы объём извлекаемого грунта составит 5,12 м³, для ямы квадратной формы — 6,53м³.
2. Дно котлована необходимо разровнять и отсыпать гравийную подушку, толщиной около 25 см, хорошо её выровнять и утрамбовать. На эту подушку впоследствии будут установлены бетонные кольца. Она же будет служить фильтром.
3. Сам процесс сборки достаточно прост. Мы привозим бетонные кольца на автомобилях манипуляторах, и если есть возможность подъезда для грузового автомобиля сборка выгребной ямы займет максимум час. А вот если подъездные пути отсутствуют — придется устанавливать их вручную. Кольцо бетонное КС10-9 весит 600 кг, переместить его без специальных приспособлений — задача не простая.  Также, Вам понадобится 1 рабочий, который будет принимать и направлять бетонные кольца в котловане и заранее подготовленный цементный раствор, который необходимо нанести на верхнюю грань каждого кольца, разровнять, и только после этого устанавливать следующий элемент.
4. Когда сборка закончена, можно дополнительно скрепить бетонные кольца между собой с помощью металлических пластин и анкеров- по 3-4 пластины на каждый шов. Это исключит возможное взаимное смещение бетонных колец в процессе эксплуатации. На этом же этапе разделывается отверстие под подводящую канализационную трубу и устраивается вентиляция.

Выгребная яма — септик из бетонных колец цены.

Стоимость самого простого септика из бетонных колец в полной комплектации составляет

Доставка не включена в стоимость.

Как купить септик из бетонных колец?

Просто добавьте в корзину выбранный комплект, оформите заказ (регистрация на сайте не требуется — только ваши контактные данные), и мы свяжемся с Вами для уточнения деталей Вашего заказа и организации доставки в удобное для Вас время. Также, Вы можете позвонить по телефону в Нижнем Новгороде +7929-053-42-28 или 414-99-89.

Метки: Бетонные кольца, Септик из бетонных колец

kolodec-kolca.ru

разновидности и расчет опорного элемента

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородной территории приходится делать кольцо своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности бетонных изделий. Продукцию, выпускаемую для колодца, маркируют согласно требованиям государственных стандартов. Маркировка представляет собой символы, указанные на кольцах, по которым можно идентифицировать информацию о размере и массе материалов.

Для каждого бетонного изделия, выпущенного по требованиям госстандартов, предусмотрены испытания, которые позволяют подтвердить качество, заявленные эксплуатационные характеристики и устойчивость продукции к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозоустойчивость, влагопоглощение, прочность на сжатие.

Кольца из железобетона

Кольца из железобетона представляют собой специальные изделия, предназначенные для обустройства колодцев, применяемых в системах водоснабжения, а также отведения воды. Проще всего поручить работу над канализационной системой частного дома одной из фирм. Однако необходимо заранее посчитать, какая сумма на это уйдет. Если вы хотите сэкономить, то можно сделать канализацию, которая будет основана на бетонном кольце, самостоятельно. Производство таких изделий осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются высококачественные материалы, КЦД. Изготовление продукции подразумевает применение специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных стройматериалах такого типа указана маркировка, определяющая их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, для этого важно учитывать объем колец. Чем этот показатель выше, тем дороже и материал.

Разновидности колодезных деталей

Колодезные днища КЦД 10а — необходимая деталь сборного септика. От качества их изготовления и правильности установки зависит долговечность изделия. Днище КЦД 10а выпускают в виде монолитной плиты из железобетона с несколькими специальными петлями. В продаже представлены днища разного диаметра. Донышко КЦД 10а производят согласно утвержденному стандарту. Габариты КЦД рассчитаны так, чтобы днище выдерживало нагрузки жидкости, которая скапливается в емкости. При этом производители принимают во внимание возможную подвижность почвы и воздействие подземных вод. КЦД подбираются по диаметру других колодезных деталей – колец КЦ, крышек и пр.

Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):

• КС-7-1; десять сантиметров, сорок шесть килограммов;
• КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
• КС-7-3; тридцать сантиметров, сто сорок килограммов;
• КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

У материалов КС, КЦ, вес которых превышает сто килограммов, должны быть специальные ушки. Изделие, которое имеет маркировку, например, КС10-6, называют стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Продукция, промаркированная КО6, имеет высоту в семь сантиметров, внутренний диаметр – пятьдесят восемь см, нар. диаметр – восемьдесят четыре см, вес – шестьдесят кг. Опорные изделия К06 также используются при проведении работ на участках.

Бетонные КЦ (КО6, КС10) позволяют точнее определять высоту емкости. Можно выравнивать ее с поверхностью земли или сделать так, чтобы кольца были выше уровня почвы. Монтаж бетонных деталей на специальную плиту позволит приподнять колодезный люк. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Важными при проведении расчетов для КЦ являются объемы колец. Кубический метр является основной единицей измерения.

Расчет опорного элемента из железобетона

Чтобы определить параметры изготовления колодезных элементов и других деталей из железобетона, необходимо для начала вычислить себестоимость их производства. Для проведения подсчетов понадобятся исходные данные: показатель объема бетонной смеси на создание колец, колодезного днища, крышки; общий расход арматуры и количество армирующей сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяют следующим образом:

1. Прежде всего, следует выписать параметры.
2. Затем вычисляют площадь окружности (наружный диаметр). Для этого используют формулу подсчета (¼ П d2). П обозначает 3,14, d – нар. диаметр. Необходимо перевести числа в значение метра.
3. После этого при помощи вышеуказанной формулы высчитывают площадь окружности (внутренний диаметр).
4. Площадь бетонного изделия определяют следующим образом: из значения площади окружности с нар. диаметром вычитают площадь окружности с внут. диаметром.
5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если у вас возникнут трудности при подсчете, вы можете прибегнуть к использованию калькулятора.

Заключение

Септики, тоннели, системы для отвода жидкостей – основные строительные объекты, при монтаже которых используются кольца из бетона. Широкое распространение эти элементы получили в области устройства колодезных емкостей разного назначения.

kladembeton.ru

Сколько воды должно быть в колодце (литров), количество колец, объем

Ни одно живое существо не способно прожить без воды. И если жители городов практически никогда не ощущают ее нехватку, обитателям сел и деревень приходится гораздо сложнее. Ведь во многих населенных пунктах отсутствует центральное водоснабжение. Эта же проблема нередко возникает и у владельцев приусадебных участков.

Строительство колодца позволяет организовать автономную систему водоснабжения, которая решает проблему отсутствия живительной влаги. Но даже при наличии центрального водоснабжения использование автономной системы значительно экономит семейный бюджет, так как избавляет от необходимости оплачивать услуги водоканалов. Но прежде чем приступить к его строительству, следует определить, какое количество прозрачной жидкости необходимо для того, чтобы полностью обеспечить потребности семьи, и сколько бетонных колец для этого понадобится.

Типы колодцев

Начинать процесс постройки автономного источника водоснабжения следует с выбора места. И здесь определяющим фактором является не удобство расположения гидротехнического сооружения, а место залегания водоносной жилы.

Отыскав место, где водоносная жила находится максимально близко к поверхности земли, следует определиться с типом колодца.

Ключевые

Их общая глубина составляет от 4 до 12 колец. Они могут быть:

• восходящими, когда поступление воды в дом осуществляется за счет насоса, установленного сверху;
• нисходящими, когда вода в дом поступает снизу через пластиковую водопроводную трубу.

Следует заметить, что при обустройстве восходящего колодца владельцы дома получают чистейшую воду высокого качества. А при полной откачке воды из сооружения можно заметить, как на дне бьют ключи, которые стали основополагающим фактором при выборе названия.

Основным преимуществом таких колодцев является простота строительства и сравнительно небольшие затраты. При этом вода, как правило, заполняет колодец на 2-3 кольца. Но при выборе такого типа сооружения велика вероятность образования плывунов – вязкой глинистой массы, которая не фильтрует и не отдает жидкость, а при низких температурах способна вспучиваться, полностью парализуя работу сооружения.

Накопительные

Вода в такие сооружения поступает через стенки, стекая на дно. Их глубина может достигать 25 колец, а общее заполнение может составить от 4 до 15 колец. Внутреннее давление при таком типе сооружения полностью отсутствует. А плывуны в них образовываются в исключительных случаях.

Речные

Глубина таких сооружений может составлять от 3 до 35 колец. Несмотря на низкий уровень живительной влаги, составляющий от 1 до 2 колец, они отличаются хорошим притоком проточной воды высокого качества. Однако из-за ее низкого уровня к таким сооружениям очень трудно подобрать перекачивающее оборудование.

Как выбрать оптимальную глубину

Чтобы определить, сколько должно быть воды в автономном источнике водоснабжения, нужно подсчитать, сколько литров ежедневно тратит семья, и сколько времени потребуется на восстановление прежнего объема колодца при условии его полного опустошения.

Определение оптимального объема воды

По статистике каждый человек ежедневно расходует около 100 литров воды без учета стирки, влажной уборки помещений и приготовления пищи. На эти цели тратится в среднем еще 90 литров. В итоге получается, что ежедневно в распоряжении семьи должно быть порядка 490 литров живительной влаги.

Дебит колодца

Определив предыдущий показатель, можно приступать к подсчету количества колец. В одном стандартном бетонном кольце, диаметр которого равен 1 м, а высота – 0,9 м, вмещается 700 литров воды (или 0,7 кубов).

Теперь следует определить дебит колодца, то есть время, в течение которого восстановится прежний объем влаги в сооружении, при условии ее единовременного забора. Этот показатель, прежде всего, зависит от типа сооружения.

• При единовременном заборе воды из ключевого колодца прежний объем восстанавливается в течение 3-10 дней.
• Для накопительных типов этот параметр колеблется от 4 до 12 дней.
• Несмотря на низкий уровень воды в речных колодцах, он практически никогда не меняется.

Скважина (абиссинкий колодец)

Причины снижения уровня воды

В норме уровень воды в подобных гидротехнических сооружениях вне зависимости от их типов достигает 2-3 колец, что равно 1400-2100 литрам. Этого должно быть достаточно для любой семьи. Однако при выборе типа колодца следует учитывать и негативные факторы, которые могут привести к снижению уровня жидкости.

• Сезонные явления. Как правило, уровень воды в автономных источниках снижается в сильные зимние морозы и летом при отсутствии дождей. Максимального значения он достигает в период активного таяния снегов. Изменение русла подземной реки
• Истощение водоносного слоя, вызванное проведением земляных работ, к примеру, строительством, при котором произошло глубокое нарушение грунта.
• Изменение русла подземной реки.

Способы увеличения объема воды

Вне зависимости от типов, колодцы подразделяются на два вида:

• несовершенные или неполные, когда их дно не достигает водоупорного пласта, благодаря чему приток воды в сооружение может осуществляться как через боковые стенки, так и через дно;
• совершенные или полные – это сооружения, дно которых упирается в водоупорный пласт, а потому поступление живительной влаги осуществляется исключительно через боковые стенки.

Увеличить объем воды в несовершенном колодце можно путем углубления до водоупорной породы. Если он совершенный, то в водоупорной породе обустраивается придаточный резервуар или зумпф, который способствует увеличению запасов жидкости. В некоторых случаях производят расширение подводной части конструкции в виде шатра, что способствует значительному увеличению объема живительной влаги.

Подводя итог, можно сказать, что в среднем в течение часа в колодец поступает порядка 0,5 кубов жидкости, а это чуть меньше количества, содержащегося в одном кольце. Значит, для личного использования идеальным вариантом станет ключевой тип сооружения, так как его строительство не потребует значительных финансовых вливаний в виду отсутствия необходимости углубления на значительное расстояние от поверхности земли и покупки большого количества колец.

Реклама партнеров

Видео: Копка колодца — советы профессионала-колодезника

promtu.ru
