Самое лучшее для печи – это огнеупорный камень

Содержание статьи:

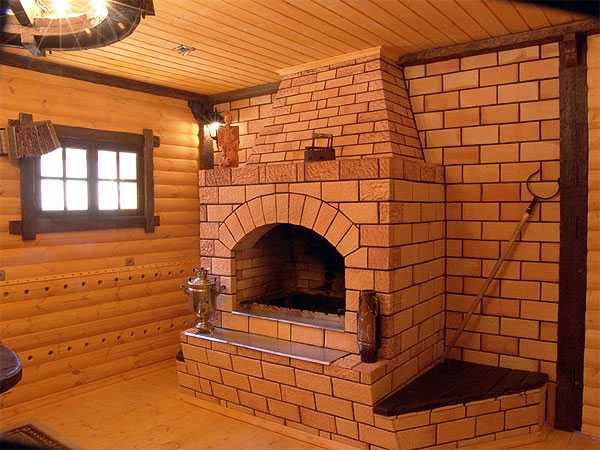

Символом уюта в современных домах выступают печи и камины. Они не только уместны в дизайне комнаты, но и способны прогреть помещение во время холода. Возле такого предмета интерьера всегда хочется остановиться, присесть, наблюдая за огнём с тёплой чашкой мятного чая. Такое времяпрепровождение хорошо успокаивает, дарит умиротворение и радость, вдохновляет и приводит в порядок мысли.

Дизайнеры создают большое количество моделей обогревательных конструкций. Но какой бы ни была печь, огнеупорный кирпич – главная составляющая такого камина или жаровни.

Чтобы построить надёжную конструкцию, нужно использовать только самые лучшие материалы. Стоит ответственно отнестись к покупке камня для его дальнейшего успешного использования. Ниже перечислены виды кирпича, которые представлены на рынке:

  • облицовочный;
  • силикатный;
  • керамический;
  • клинкерный;
  • строительный;
  • огнеупорный.

В данной статье большое внимание сконцентрировано на последнем виде. По мнению экспертов, это самый лучший и универсальный камень для строения высококачественной домашней печи и каминов. Специалисты рекомендуют при их возведении обязательно использовать огнеупорный материал.

Характеристики и свойства

Его ещё иногда называют печной кирпич. Это говорит о том, что он идеально подходит для конструкций, которые будут взаимодействовать с огнём. Пористая поверхность камня создаётся из шамотных, графитовых и кварцевых порошков. Именно такое строение аккумулирует тепло, чтобы потом отдать его человеку.

Оксид алюминия обеспечивает жаропрочность и пористую поверхность изделия. Последнее важно для подачи высокого уровня тепла в пространство. От количества пор в структуре зависит скорость нагревания и остывания конструкции. Кроме того, чем ниже вес кирпича, тем лучше проводится тепло. Всё просто!

Огнеупорный камень для печи не разрушается и не деформируется под влиянием различных факторов. Его отличием от стройматериалов считается стойкость к высоким показателям температуры. Изготовление происходит на основе нескольких сортов глины с добавлением химических веществ. Именно последние увеличивают жаропрочность каменных изделий.

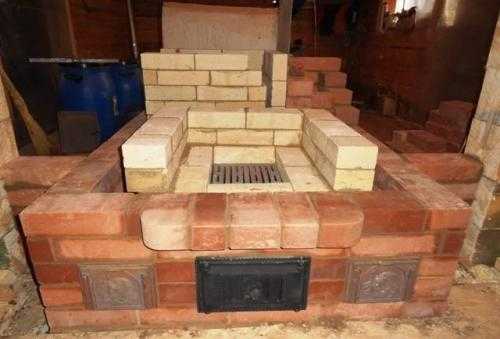

При кладке отдельных частей печи используются разные типы строительных материалов. Это повышает её надёжность. Облицовка производится с помощью красного керамического или белого силикатного камня. Шамотный клинкер используют для топки. Общая цветовая гамма снаружи и внутри камина играет важнейшую эстетическую роль, поэтому стоит придерживаться её схожести и не экспериментировать с разными тонами одновременно. Иначе можно переусердствовать и добиться обратного эффекта.

Выбирайте с умом

Кирпич для строительства печи должен соответствовать определённым нормам. Придерживаясь их, можно быть абсолютно уверенным, что качество возведённого камина будет соответствующее. Для начала необходимо материал осмотреть на предмет:

  • цельности структуры;
  • отсутствия пустот и сколов внутри;
  • правильности формы;
  • прямоты граней;
  • отсутствия дефектов.

В отношении физико-технических характеристик следует убедиться, что кирпич:

  • имеет низкий уровень теплопроводности;
  • выдерживает нагрев до 1 000 °C;
  • устойчив к воздействию химических элементов.

Чтобы понять качество материала, по нему нужно постучать кулаком. Услышав металлический звук, можно быть уверенным в надёжности предмета. Другой вариант – бросить кирпич с высоты на твёрдую поверхность. Например, на асфальт.

Крупные обломки говорят о том, что дефекты отсутствуют. Сильная рассыпчатость после падения свидетельствует о нарушении технологии при производстве. Такой материал лучше не покупать, ведь строительство изначально будет обречено.

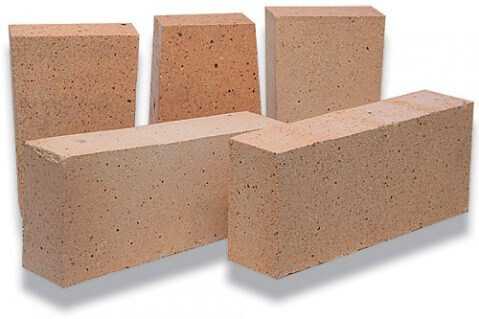

Форма огнеупорного кирпича бывает:

  • стандартная;
  • трапециевидная.

Углы должны быть скошены или закруглены.

Важно, чтобы огнеупорный камень для печи соответствовал габаритам 230:115:65 миллиметров. Его цвет должен быть одного тона. Следите, чтобы внутренняя и наружная окраска совпадали.

Для кладки печи используют и строительную плитку песочного жёлтого или белого цвета. Производитель изготавливает её из специально подобранных сортов глины, которые не чувствительны к резким температурным перепадам. Даже отметка в 1 000 °C не разрушит такой материал. Зачастую для мест соприкосновения с пламенем используют кварц.

Главной задачей огнеупорного камня выступает его возможность изолировать печную кладку от раскалённого огня. Благодаря своим преимущественным температурным характеристикам (термостойкость, теплоёмкость, низкий уровень теплопроводности и высокая инерция) этот материал долгое время сохраняет прочность печи даже при длительной эксплуатации. Тепло и уют в доме гарантированы!

chtodelat.net

Шамотный камень — Elite-k

Качество материалов, которые применяются для сооружения печей, напрямую влияет на их долговечность и надежность. Если выбрать кирпич с низкими огнеупорными свойствами, стенки отопительных приборов могут потрескаться. Это приведет не только к дальнейшему разрушению, а и создаст потенциально опасную ситуацию в доме.

Какими качествами должен обладать камень для печи?

Для нормальной работы отопительных приборов, чтоб обеспечить их максимальную продуктивность, нужно позаботиться о качественных материалах. Если выбрать самые лучшие, камин прослужит не один десяток лет без сбоев в работе.

Подберите для кладки стенок изделия, которые соответствует следующим нормам:

  • они должны быть огнестойким;
  • хорошо нагреваться, отдавать тепло;
  • иметь высокую прочность;
  • не подвергаться деформациям.

Какой кирпич можно использовать?

Чтоб создать надежную конструкцию, которая будет соответствовать строительным нормам и правилам, нужно применять только качественные материалы. Печной кирпич должен быть полнотелым, без дефектов. Если на его поверхности видны небольшие сколы или трещины, не используйте его.

Качественное изделие имеет правильную форму, все поверхности ровные, перпендикулярны. Если аккуратно постукать по цельному бруску, можно услышать характерный звук металла.
Для изготовления каминов, печей для загородного приватного дома или дачи используют такие типы кирпича:

  • керамический;
  • шамотный.

Каждый из них применяется для выстраивания определенного элемента камина, зависимо от температурного режима. Чем ближе материал находится к огню, тем требования к нему выше.

Красный кирпич

Данный материал подойдет для сооружения элементов печей, которые подвергаются минимальным температурным нагрузкам. Обычный облицовочный керамический камень выдерживает температуру не выше 800°С.

Обращайте внимание на разновидность кирпича каминного (красного), который изготовлен с применением технологии пластической формировки. При других методах он не сможет выполнять необходимых функций.

Для кладки стенок подберите материал с одинаковым модулем, что значительно упростит перевязку швов. Камин, который выложен из разных по размеру элементов, может быстрее разрушиться, портится его внешний вид.

Марка изделия должна быть не ниже М250, что подразумевает большую прочность на сжатие. Если использовать кирпич другого качества, он может не выдержать повышенной нагрузки.

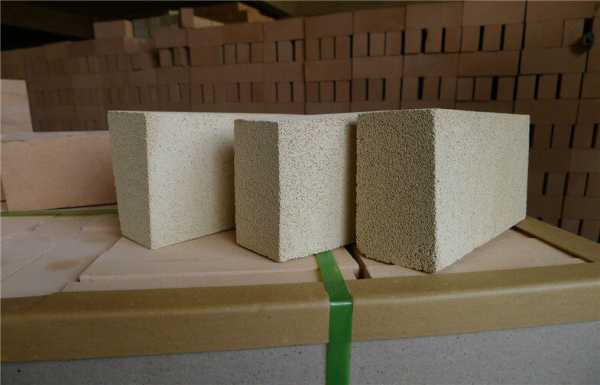

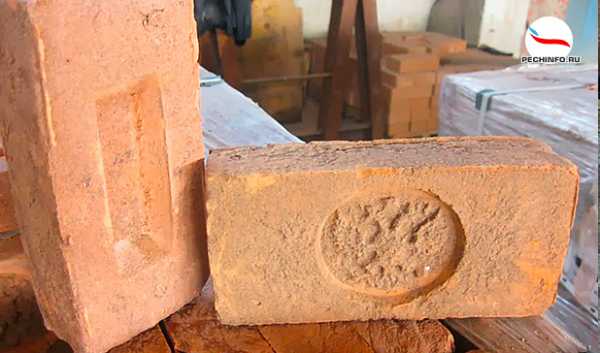

Печной шамотный камень

Особенность кирпича каминного шамотного — он обладает большим количеством преимуществ, благодаря которым его можно использовать для сооружения отопительных приборов разной конфигурации. В частности, это:


  • устойчивость к высоким температурам;
  • способность сохранять долгое время большое количество тепла;
  • хорошо переносить перепады температуры;
  • не впитывать влагу с окружающей среды;
  • большое разнообразие размеров и форм.

Шамотный печной камень достаточно термостойкий. Он способен выдержать температуру выше 1000°С. Это позволяет его использовать для сооружения топок каминов, которые больше всего подвержены негативному воздействию огня и жара.

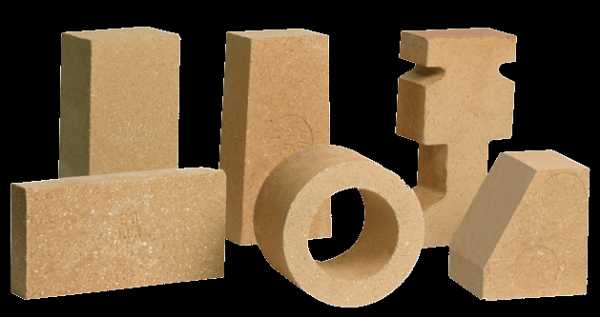

Данное изделие имеет большое количество разнообразных форм – трапецеидальная, клиновидная, традиционная и даже арочная. Такое разнообразие позволяет соорудить камин или печь, используя любое дизайнерское решение.

При выборе шамотного камня обращайте внимание на его цвет, структуру. Качественное изделие имеет насыщенный желто-оранжевый оттенок, на изломе оно должно быть однородным. На внешней поверхности не допускается наличие следов оплавления. Также выбирайте печной кирпич правильной геометрической формы, без внешних дефектов. Чем лучше он будет выглядеть, тем дольше вам прослужит отопительный прибор.

Особенности работы с огнеупорным камнем

В процессе сооружения печей и каминов может понадобиться не только цельные кирпичи, а и их части. Чтоб не ухудшить продуктивности отопительной системы, камень нужно правильно разделять. Чтоб он не раскрошился, отберите самые лучшие экземпляры.

Нарисуйте на изделии линию, на которой при помощи молотка сделайте небольшие углубления, после чего легким ударом отделите части. При необходимости отшлифуйте неровности наждачной бумагой.
Таким способом можно разделять печной шамотный камень, при этом обычный керамический – только при помощи болгарки.

Какие материалы нельзя использовать для строительства печек?

Чтоб получить отопительный прибор с высокой продуктивностью, который сможет обогревать вас много лет, нужно выбирать только качественные, проверенные материалы. Не рекомендуется применять для сооружения печей:

  • камень с пустотами и щелями;
  • изделия низкой марки;
  • камень с большими выбоинами, который легко крошится;
  • силикатный кирпич.

Изделие, которое имеет много пор или пустот, не сможет выдержать высокой температуры. Оно легко поддается деформациям, что крайне нежелательно для такого типа конструкции.

Силикатный брусок также разрушается от действия огня и жара. Он имеет низкие теплопроводные свойства, сильно поглощает влагу.

Печной огнеупорный или керамический камень должен обладать достаточной прочностью, не иметь никаких дефектов. Только такие изделия подойдут для сооружения отопительной системы.

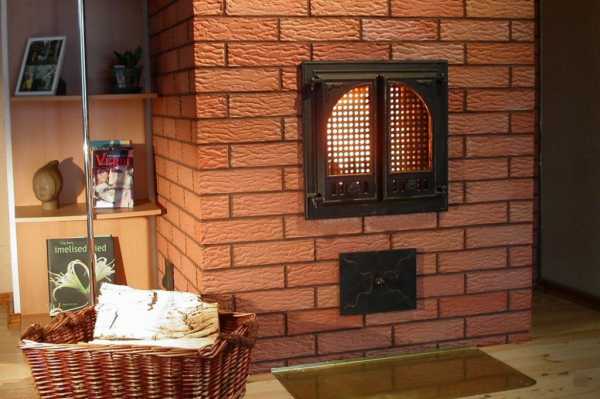

Что выбрать для облицовки?

Чтоб придать печке декоративную выразительность, нужно применять специальный облицовочный кирпич. Его поверхность может быть окрашена в различные цвета, что предоставляет возможность вписать отопительный прибор в любой тип интерьера.

Выбор облицовки для печей полностью зависит от вашего вкуса и предпочтений. Только не забудьте, что декоративный материал должен быть предназначен именно для печек.

Разнообразие материала огромное. Изделия для облицовки могут иметь закругленные края, разную текстуру.

kaminyn.ru

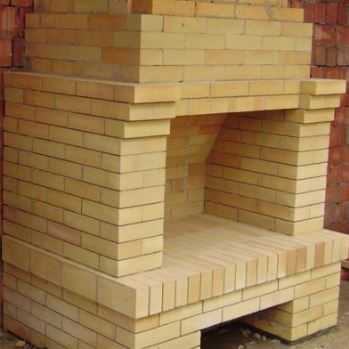

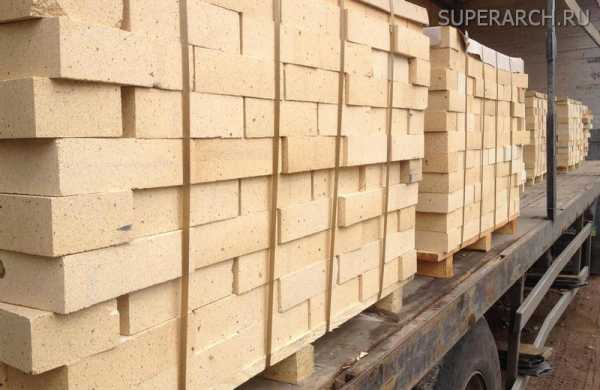

Шамотный кирпич

Этот вид камня имеет желтую окраску, пористую поверхность, в его состав входит шамотная крошка (до 70%) и огнестойкая глина. Важным свойством шамотного кирпича является аккумуляция и последующая отдача тепла, высокая огнестойкость. Такой материал сохраняет целостность даже при повышении температуры до 1500°C. Пористую структуру шамотному камню придает содержащаяся в нем окись алюминия.

Пористость обеспечивает хорошую теплопроводность кирпича. Камню, имеющему большое количество пор, характерно более длительное нагревание до определенного температурного значения и в то же время более длительное остывание. Получить представление о теплопроводности изделия позволяет его масса. Чем она меньше, тем эффективнее теплоотдача.

Важным требованием к изготовлению этого вида кирпича является выдержка необходимого количества времени в процессе обжига. Передержка заготовок в печи приводит к образованию на их поверхности пленки, ухудшающей их качество, недостаточный период выдержки снижает огнестойкость материала.

Свойства шамотного камня


  1. Огнеупорность – способен выдержать повышение температуры до 1600 °C, не разрушаясь.
  2. Высокая устойчивость к значительным перепадам температуры, что позволяет использовать их для сооружения дымохода.
  3. Хорошая теплопроводность, способность накопления и продолжительного сохранения тепла благодаря достаточно высокой плотности кирпича.
  4. Легкость. Вес шамотных кирпичей составляет 2,4 – 6 кг.
  5. Устойчивость к химически активным веществам – щелочам и кислотам, позволяющая использовать печь из шамотного камня для обжига стеклянных и металлических изделий.
  6. Высокая прочность. Это свойство усложняет резку кирпичей, поэтому изготавливающие шамотный кирпич заводы выпускают большой ассортимент форм и размеров изделий, облегчающий их кладку.
  7. Красивый внешний вид. Кирпичи имеют зернистую структуру, шероховатую поверхность и красивые оттенки цвета — от желто-песочного до светло-коричневого.

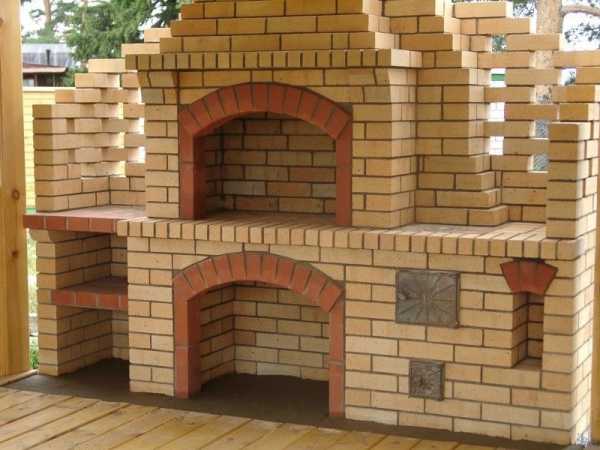

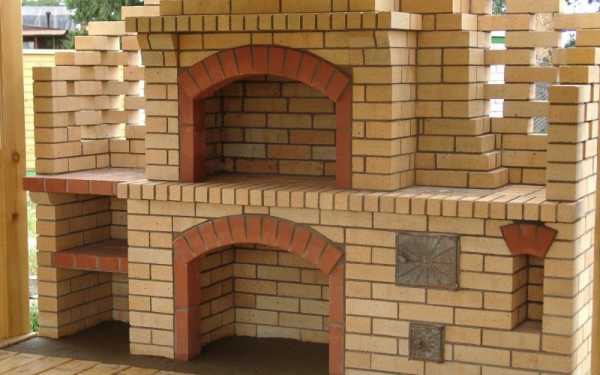

Выкладывая камин или печь, можно сочетать красный и шамотный камни, используя специальный глиняный раствор, усиливающий их свойства.

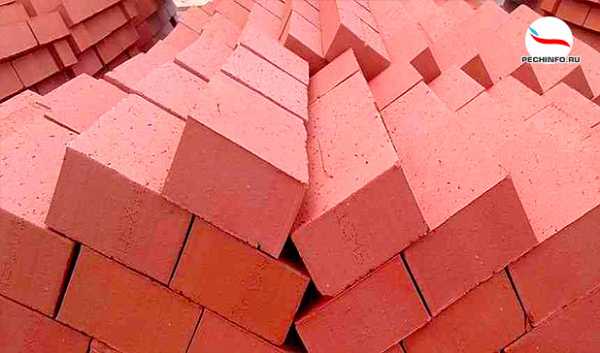

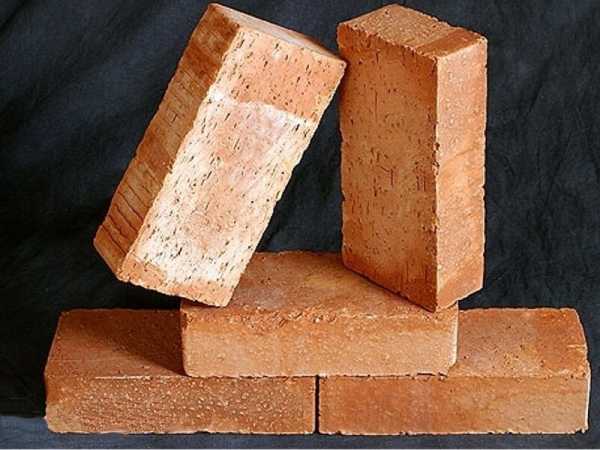

Огнеупорный красный кирпич

Огнестойкие кирпичи содержат компоненты, обеспечивающие высокую стойкость к накаливанию: огнеупорную глину, кварцевый, коксовый порошок или графитовую крошку. При выборе материала следует учитывать такие показатели, как марки, указывающие его плотность и морозостойкость. Чаще всего используют красный кирпич марок М 200, 250, коэффициент теплопроводности которых 0,61 и более.

Плотность красного кирпича

Плотность кирпича указывает на его прочность, способность выдерживать нагрузку. Она не свидетельствует о качестве изделия. Для кладки печи используются красные кирпичи, марка плотности которых не превышает 250. Они имеют оптимальную теплопроводность. При более высокой плотности нагревание кирпича будет происходить медленнее.

В этом есть положительная сторона – более длительная отдача тепла помещению, но его нагревание будет также более продолжительным и потребует значительного терпения и осторожности, так как при полном остывании печи растапливать ее будет необходимо медленно и аккуратно. Также следует учитывать, что для получения более высокой плотности кирпичей в их состав вводят синтетические добавки, воздействие которых на организм человека при нагревании не исследовано.

Морозостойкость печного кирпича

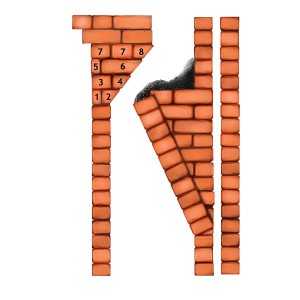

Морозостойкость кирпича – свойство, учитываемое при возведении трубы. Оно указывает на величину поглощения и отдачи кирпичом влаги, способной при резком похолодании разорвать кирпич. Внешняя часть трубы выкладывается исключительно материалом, имеющим высокое значение морозостойкости. Для этого подходят пустотелый облицовочный кирпич, цементно-песчаные блоки, соответствующие размерам одинарного или полуторного кирпича.

С внутренней стороны трубу кладут, используя полнотелый кирпич. Получается достаточно сложная и красивая конструкция. Если нет достаточного опыта для ее сооружения, возможна кладка трубы одним слоем полнотелого морозостойкого кирпича, например, выпускаемого заводом LODE. В этом случае обязательно делается «выдра» — расширение трубы над поверхностью крыши, имеющее вид ступенек.

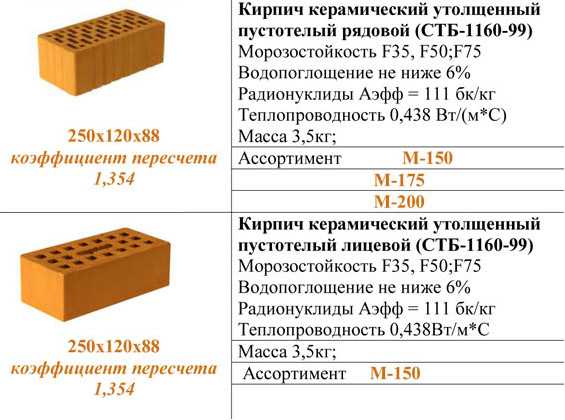

Показатели качества изделий

Красный огнеупорный кирпич, предназначенный для строительства печей, при изготовлении обязательно проходит следующие испытания:

  • Определение марки прочности – величины сопротивления внутреннему напряжению без разрушения;
  • Величина морозостойкости – выдерживание периодического замораживания и последующего оттаивания в состоянии насыщения влагой. Этот показатель обозначается буквой «F» и цифрой, соответствующей количеству полных циклов погружения в воду и выдерживания в морозильной камере, каждый из которых продолжается 8 часов;
  • Уровень водопоглощения – процентное соотношение количества поглощенной влаги и массы сухого вещества материала. После взвешивания заготовку опускают в воду на 38 ч. Затем производится повторное взвешивание с определением показателя водопоглощения;
  • Значение теплопроводности – количества тепла, пропускаемого площадью материала, равной 1 кв. м в течение секунды;
  • Нахождение удельной активности радионуклидов естественного происхождения и их влияние на человеческий организм.

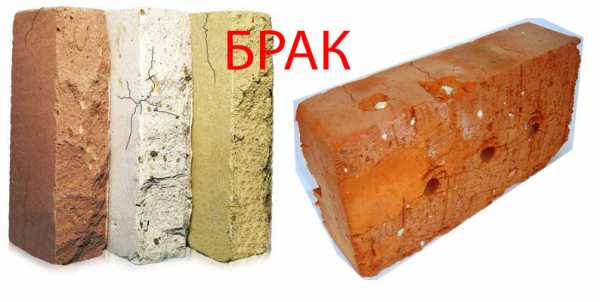

Проверка кирпича

Перед приобретением материала нужно убедиться, что он подходит для кладки печи. Для этого следует обращать внимание на признаки, указывающие на качество изделия:

  1. Фиолетово-бурая окраска и стекловидная поверхность свидетельствуют о том, что кирпич пережжен. Такое изделие можно использовать только для строительства печного фундамента. Ему свойственна значительная прочность, его сложно расколоть, раствор из глины и песка не пристает к его поверхности.
  2. Алая или бледно-розовая окраска, глухой звук при ударе молоточком говорит о недостаточном прокаливании изделия. Недожженный кирпич впитывает много влаги, из него также нельзя класть печь.
  3. Хороший кирпич имеет звонкое, чистое звучание при простукивании киркой или молотком, при ударе на поверхности камня не образуется вмятин.
  4. О плохом качестве кирпича свидетельствует и неправильная форма, искривление линий, разбежка, превышающая 2 мм.
  5. Кирпич, поверхность которого покрыта пленкой, похожей на слюду – хрупкий, разрушится под действием температурных перепадов.
  6. Следует обратить на сколы кирпича. Если цвет изделия на разломе отличается по оттенку от внешней поверхности, состав неоднородный, видны частицы глины или других компонентов – значит, кирпич изготовлен с нарушением технологического процесса.

Кирпичи, содержащие графитовую крошку, кварц, другие добавки

Этот вид кирпича обладает значительной устойчивостью к действию высоких температур благодаря применению при его производстве в качестве основных составных компонентов кокса и прессованного графита. Он часто используется для строительства доменных печей. Шамотный камень можно заменить кварцевым кирпичом, состоящий из кварца и небольшого количества глины. Он прекрасно подходит для кладки элементов печи, непосредственно контактирующих с огнем.

Состоящий преимущественно из огнеупорной глины глиноземный кирпич хорошо выдерживает температурные перепады и другие неблагоприятные воздействия, например, действие химических веществ. Особыми огнеупорными свойствами обладает и кирпич, в состав которого входит известняк и магнезия, отличающийся достаточно высокой стоимостью и применяющийся на металлургических заводах для сооружения печей для обжига стали.

Виды кирпича, не подходящие для строительства печи

Совершенно не годятся для кладки печи или камина следующие виды кирпича:

  • Силикатные;
  • Щелевые;
  • Пустотелые.

Силикатный кирпич обладает низкой теплопроводностью, не огнестоек, разрушается при воздействии высоких температур. Пустотелые виды кирпича деформируются при накаливании, меняя свою форму при высоких температурах. Этими кирпичами облицовываются фасады зданий. Выбирать материал при сооружении печи нужно тщательно, так как от этого напрямую зависит стойкость задуманной конструкции, продолжительность ее службы и безопасность дома, который она будет обогревать.

superarch.ru


Разновидности огнеупорных камней

  1. Основной. Он предполагает использование известково-магнезиального состава. Применяется в сталелитейном производстве.
  2. Углеродистый. Подходит в качестве основного материала для обустройства доменных сооружений.
  3. Кварцевый. Его базовыми компонентами являются кварц и песчаник. Этот вид камня не выдерживает соседства с какими-либо материалами, исключение составляет лишь металл. Плохо переносит воздействие различных щелочей.
  4. Глиноземный кирпич – самый распространенный вид. Диапазон температуры для его работы составляет 1000-1300 °C. Ценится за способность выдерживать перепады температур. Глиноземный огнеупорный кирпич прекрасно подходит для кладки бытовых печей и обустройства топочных камер.

Особенности

Характеристики огнеупорного кирпича разительно отличаются от тех, которыми наделены керамические или силикатные аналоги. Главный компонент огнеупорного бруска – это глина. Все остальные ингредиенты являются специальными добавками, от которых зависят качество, свойства и вид стройматериала. Но все дополнительные вещества в обязательном порядке обладают способностью сохранять изначальные свойства в условиях воздействия высокой температуры.

Огнеупорный кирпич часто используется в промышленном производстве, поэтому должен соответствовать предъявляемым требованиям к качеству и свойствам. Любое проявление дефектов приведет к сбою в работе, а значит, большим финансовым потерям.

Свойства, присущие всем видам огнеупорного кирпича:

  1. Низкий уровень теплопроводности обеспечивает сохранение жара внутри конструкции отопительного оборудования.
  2. Наличие тепловой инерции. Огнеупорный кирпич быстро нагревается, но при этом медленно остывает.
  3. Способность противостоять горячему газу, шлаку, металлу.
  4. Оптимальный уровень теплоемкости для накопления тепловой энергии и ее последующей передачи.
  5. Повышенная устойчивость к высоким температурам, при этом сохраняются все характеристики материала.
  6. Неизменность объемных параметров. Такой кирпич практически не подвергается усадке и росту: эти показатели сохраняются в диапазоне 0,5-1%.

Видовое разделение исходя из химических свойств

Признаками данной классификации выступают состав огнеупорного камня и задействованные вещества. Выделяют следующие три основные категории:

  1. Кислая группа. Сюда включены динасовый и кварцеглинястый кирпичи, которые способны без каких-либо повреждений взаимодействовать с кислой средой.
  2. Основная группа состоит из доломита, магнезита, хромомагнезита. Для них беспроблемным будет контакт со щелочной средой. Чаще всего эти кирпичи используются для возведения сооружений, в работе которых присутствуют постоянные резкие перепады температуры.
  3. Нейтральная группа представлена шамотным огнеупорным, углеродистым и графитовым видами кирпича. Для них характерна устойчивость к щелочной и кислой средам.

Достоинства и недостатки

Среди положительных свойств огнеупорного материала отмечают следующее:

  • сравнительно небольшой вес;
  • отлично справляется с температурными перепадами;
  • выдерживает воздействие агрессивных внешних факторов;
  • хорошая теплоемкость и инерция, проявляющаяся в быстром нагревании и медленном остывании;
  • вариации формы и размера;
  • способность выдерживать температуру до 1690 °C включительно;
  • привлекательный внешний вид и удовлетворение любых запросов за счет наличия разных оттенков и текстуры.

Основными недостатками являются следующие моменты:

  • проблема резки и распила, так как кирпич обладает повышенными прочностными характеристиками;
  • высокая стоимость.

Несколько слов необходимо сказать о глиноземном (шамотном) кирпиче. Среди других видов он обладает особой прочностью и отличается приемлемой ценой. За основу огнеупорного материала берется специальная глина алюмосиликатного типа, свойства которой усиливаются добавками порошка из графитовых и коксовых веществ.

Подробнее о свойствах шамотного кирпича читайте в этой статье.

Область применения

Отличные технические характеристики позволяют использовать огнеупорный материал как в промышленном производстве, так и в быту. Для каждой области применения существует оптимальная марка кирпича:

  1. ШКУ характеризуется повышенной устойчивостью к высоким температурам, прочностными свойствами. Хорошо подходит для футеровки сталеразливочных ковшей.
  2. ШПД – оптимальный вариант для доменных печей.
  3. ШАВ – ваграночный вид, подходящий для сооружения горнов и чугунных отопительных устройств.

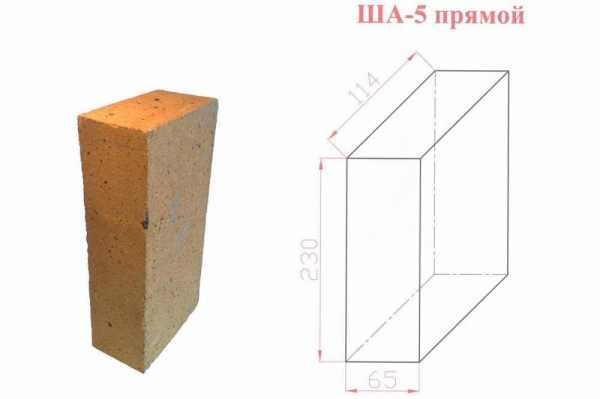

  4. ША и ШБ часто применяются для частного строительства. Так, ША-5 является отличным вариантом для возведения камина или печи.

Различные размеры, а также устойчивость к воздействию внешней среды делают эти марки оптимальным вариантом для обустройства дымохода и топливника.

Они же используются и в промышленности, как химической, так и металлургической. С помощью этих материалов создаются различные установки, например, топливные камеры, котлы.

Какая бы марка ни была выбрана, кладку следует выполнять с использованием специального раствора. В рабочую смесь необходимо обязательно добавлять огнеупорную глину и истолченный кирпич. На толщину слоя влияет планируемая температурная нагрузка. Более высокие значения требуют нанесения небольшого количества раствора.

pechnoedelo.com

Какой кирпич лучше использовать для печи: советы и предостережения

Чтобы печная конструкция не развалилась в первый же день и не создала своей работой пожар, необходимо серьезно отнестись к выбору кирпича для нее.

Кирпич хорошего качества должен издавать звук металла при простукивании

Для кладки нужно использовать печной кирпич, который обладает такими свойствами:

  • Прочностью;
  • Отсутствием пустот внутри;
  • Огнеупорностью;
  • Высоким качеством.

Отличие печного кирпича от простого стойкого к жаре, заключается в способности первого выдерживать высокие температуры (свыше 1000 градусов). Также такой камень не треснет при его резком охлаждении.

Существует четыре основных вида печного кирпича:

  • Шамотный – идеален для печи или камина, так как способен выдерживать температуру в пределах 1600 градусов;
  • Кварцевый – изготавливается из глины и песка;
  • Красный огнеупорный – дешевле шамота, отлично держит тепло и потом долго его отдает;
  • Глиноземный – огнеупорный материал, который не боится резких перепадов температуры.

Также стоит запомнить, какой кирпич нельзя применять для создания печей:

  • Декоративный – его можно использовать только при облицовке шамотной печки, в остальных случаях он просто не выдержит накала;
  • Гиперпрессованный – во время обжига он полностью теряет всю жидкость, из-за чего внутри материала появляются пустоты, который негативно влияют на его качество;
  • Строительный из керамики – подойдет для печей с небольшой интенсивностью нагревания, для топки и для дымохода не подходит;
  • Ранее использованный, старый или перегоревший – такой кирпич долго «не протянет»;
  • Силикатный – во время нагрева силикатного кирпича, в воздух выделяются вредные вещества, а через несколько топлений кладка может начать растрескиваться, так как этот материал не способен долго выдерживать высокую температуру.

При изготовлении печи экономить на материалах нельзя, потому что это обязательно скажется на ее качестве. Лучше всего прислушаться к советам специалистов, которые помогут выбрать «правильный» камень.

Оптимальный размер кирпича для печи и другие важные параметры

Существуют определенные требования к кирпичам, из которых выкладываются печи. Камни должны быть цельными, правильной формы, без пустот внутри и без деформаций.

Выбор кирпича также должен основываться на его маркировке. Для печи, которая находится в доме или сауне лучше использовать диапазон М200- М250. Такие цифры обозначают прочность материала.

Марка морозостойкости имеет значение, если возводится уличная печь. Такая маркировка показывает, как камень отдает и впитывает влагу. Для труб и сооружений, находящихся на улице, нужно выбирать самые морозостойкие кирпичи.

Размер красного обычного кирпича для кладки печки – 120/250/65 мм. Впрочем, допускаются небольшие погрешности в пределах 5 мм в какую-то сторону. Если же расхождения достаточно большие, размеры нужно подгонять.

Способы резки кирпича для подгонки:

  • С помощью болгарки – хороший, но при этом очень пыльный способ;
  • Лобзиком – пригодится для различных фигурных резов;
  • На специальном станке с водяным охлаждением – срез получается очень чистым, без зазубрин и сколов.

Если кирпич нужен не полностью, а только его часть – камень следует расколоть. На кирпичике делается разметка, а затем молоточком создаются небольшие углубления около 0,2 см в длину по нарисованным линиям, после чего бьют по ним. Затем раскол происходит на ребре. Такой способ подходит только для огнеупорного кирпича.

Печной шамотный камень и его характеристики

Печной камень из шамота довольно термостойкий и отличается своей возможностью выдерживать температуру больше 1000 градусов. Благодаря этому свойству, он наиболее популярен при изготовлении печек и каминов.

Одна из разновидностей глиноземного вида – шамотный кирпич. Это распространенный материал, хорошо переносящий любые перепады температуры

Выбирая шамотный кирпич, следует обратить внимание на его цвет и фактуру. Качественный материал должен иметь желто-оранжевый однородный оттенок, который сохраняется даже на изломе. А на его внешней поверхности не должно быть никаких следов плавки.

Шамотный огнестойкий кирпич быстро разогревается и хорошо отдает тепло. Причем последний показатель зависит от веса материала. Чем он легче, тем эффективнее тепловая проводимость. Способен выдержать температуру около 1600 градусов.

Учитывая маркировку, шамот обозначается буквой Ш и цифрой со значением термостойкости. Для печи прекрасно подойдет Ш-5 или Ш-8.

Форма шамотного камня может быть самой разной:

  • Классика;
  • Трапеция;
  • Арка;
  • Клиновидные камни.

Такое разнообразие форм помогает сложить печь или камин, воплощая в жизнь любую дизайнерскую идею.

Из-за своих особенностей шамот стоит дороже обычного огнеупорного кирпича. Чтобы строить было не так затратно, люди иногда выкладывают только некоторые части печи из этого материала, а не полностью.

Огнеупорный кирпич для печи и его разновидности

В состав огнеупорных кирпичей, как правило, входит специальная огнеупорная глина, крошка графита или порошок кварца. Именно эти составляющие обеспечивают материалу стойкость при высоких температурах.

Перед тем, как выбирать тот или иной материал в качестве печной кладки, нужно понимать, какие существуют его разновидности

Разновидности огнеупорного кирпича:

  1. Весьма дорогой шамотный камень можно спокойно заменить кварцевым кирпичом. Он отлично подойдет для участков печи, где пламя соприкасается непосредственно с материалом. А вот для дымоходов использовать кварцевый камень нежелательно, так как материал не любит конденсат, и плохо переносит воздействие щелочей.
  2. Хорош также жаростойкий глиноземный кирпич. В его основе лежит огнеупорная глина. Такой камень отлично справляется со скачками температуры и не боится воздействия химических веществ. Выдерживает до 1300 градусов, идеально подходит для выкладки банной печи.
  3. Стандартный жаропрочный красный внешне выглядит как самый обычный кирпич, но только цельный, без внутренних полостей. Подходит как для внешней облицовки печки, так и для частей, соприкасающихся с огнем.

teploclass.ru


elite-k.ru

какой лучше использовать для кладки печи в доме или бане

Для постройки печи в доме или в бане подходит не каждый вид камня. Печи поддаются высокому перепаду температур, которые может выдержать только специальный материал. К тому же, печка должна не только отдавать тепло, но и аккумулировать его – это снизит расход топлива и увеличит КПД.

Какие материалы подходят для строительства печей?

Прежде всего это:

  • шамотный кирпич;
  • красный огнеупорный;
  • глиноземный жаропрочный;
  • клинкерный.

Эти материалы полнотелые, они не деформируются от жара, не ломаются — печка из таких материалов простоит долгие годы.

Нельзя строить печи из:

  • пустотелых камней;
  • силикатных материалов;
  • щелевых кирпичей.

Перечисленные виды материалов не являются жаростойкими, быстро разрушаются при частом нагревании, деформируются, не держат тепло.

Важно: выкладывать печь можно только из полнотелого камня! Пустотелые не способны выдерживать большие температурные нагрузки.

Виды кирпичей для печи

Шамотный

Шамотный кирпич выдерживает аж до полутора тысяч градусов по шкале Цельсия! Он изготавливается из огнеупорной глины с добавлением шамотной крошки и окиси алюминия. Затем обжигается специальным образом по строгой схеме.

Внешне камень выглядит пористым, цвет блекло рыжий с желтоватым оттенком, видны темные вкрапления. На вес он кажется легче обычного, несмотря на то, что в нем отсутствуют полости. За счет облегченной массы кладки из шамотного кирпича быстро разогреваются и хорошо проводят тепло.

Чаще всего шамот применяют не для всей печки – им выкладывают места, напрямую содействующие с огнем. Объясняется это дороговизной материала: шамот дороже обычного классического камня в 5 раз.

Огнеупорный красный

Этот вид камня дешевле шамота, поэтому печи из него складывают чаще всего. Основа – огнеупорная глина. В состав также входит коксовый и кварцевый порошки, графитовая крошка.

Внешне выглядит как всем известный классический кирпич, но цельный, без полостей. По цвету желтее классического. Подходит для выкладывания и внешней облицовки печки, и тех частей, которые соприкасаются с огнем.

Камень обладает высокой теплоёмкостью, то есть способен накапливать тепло и долго его затем отдавать. Из такого материала можно сложить русскую печь, печку для барбекю или для бани.

Глиноземный

Самый востребованный на рынке материал по соотношению цена/качество. Является огнеупорным, выдерживает до 1300 градусов по Цельсию. При этом долговечен, не деформируется, не боится резких перепадов температур.

Из глиноземного кирпича часто выкладывают печи в бане: материал настолько прочен, что на нагретые кирпичи можно лить холодную воду для создания пара. При этом печка будет годна для эксплуатации в течение долгих лет.

Клинкерный

Представляет собой тяжелый параллелепипед темного цвета. Поверхность ровная, практически без пор.

Выбрать такой камень для возведения печи можно, однако строительство выйдет весьма дорогим. Из-за дороговизны в России его используют редко. Кроме того, максимально допустимая температура нагревания клинкера 1300 градусов, что несколько ниже, чем у шамота.

Марки

Кроме разновидности строительных материалов нужно обращать внимание и на их марки. Основные характеристики – это марка по плотности и по морозостойкости.

Марка по плотности показывает прочность материала. Если печь находится в доме или в бане, подойдет кирпич с маркой плотности 200-250. Показатель выше совершенно не нужен, так как тогда растопка будет занимать слишком много времени.

Морозостойкость нужно учитывать при возведении печной трубы, а также если вы строите уличную печь для барбекю. Марка по морозостойкости показывает, как камень поглощает и отдает влагу. Для труб и уличных построек нужно выбирать наиболее морозостойкие марки.

Самые распространенные производители

В России и в ближнем зарубежье кирпич производит множество заводов. Наиболее распространены для кладки печей следующие виды:

«Боровичи». Производятся на одноименном заводе в Нижнем Новгороде. Морозостойкость высокая, плотность 250.

«Витебский цех». Производят в Беларуси. Плотность 200, а вот морозостойкость весьма низкая. Им можно выкладывать печи внутри помещения, для труб такой камень не подходит.

«Шамотный». Выпускается различными предприятиями, например, Белокаменским заводом на Украине, Сухоложским заводом в Перми. Рекомендуется использовать в строительстве тех частей печи, которые непосредственно касаются пламени.

Выбор кирпича по внешности

Покупая кирпич, нужно обратить внимание не только, какая у него марка плотности, насколько он морозостоек, но и насколько качественно он сделан. Для этого внимательно осмотрите несколько камней из партии. Края стройматериалов должны быть ровные, без выбоин. У камня завода «Боровичи» края несколько округлые.

Замерьте углы: они должны быть 90 градусов. Измерьте длину и ширину камня: максимально допускается разница в 1,5 – 2 миллиметра от заявленных производителем размеров.

Попросите продавца показать сколотый камень, чтобы оценить его внутреннюю структуру. У хорошего материала скол должен быть равномерно окрашен по всей поверхности. Неровная окраска скола, наличие пятен, говорят о том, что внутренняя структура не однородна, а значит не одинаково прочна.

Другой вариант проверки: нанесите несильный удар чем-нибудь металлическим по самой большой грани камня (например, молотком). Если кирпич не содержит внутренних трещин, молоток отскочит со звоном. Глухой звук от удара говорит о бракованном материале.

Можно уронить кирпич: качественный рассыплется на несколько крупных частей, не качественный – на мелкие кусочки.

Попросите продавца предоставить документацию о соответствии кирпича ГОСТам. В бумагах должны быть указаны ГОСТы и их расшифровка. Также должно быть указано, что кирпич подходит для строительства печей.

Подведем итоги

Итак, какой же кирпич для печи лучше? Чтобы сложить качественную печь нужно правильно подойти к выбору кирпича. Он должен быть:

  1. Полнотелый.
  2. Высокого качества.
  3. Огнеупорный.
  4. Марка плотности 200 – 250.
  5. Обладать высокой морозостойкостью.
  6. Соответствовать ГОСТ.

Совет напоследок: всегда покупайте количество кирпичей с запасом, чтобы не возникло ситуации, когда стройматериалов не хватает. Докупать кирпич потом не рекомендуется, так как камни из разных партий могут отличаться и по цвету, и по качеству.

Посмотрите видео: «Какой выбрать кирпич»

pechinfo.ru

Из какого кирпича кладут печь и дымоход: разновидности и характеристики материала

Время, которое прослужит верой и правдой печь и дымоход, во многом зависит от качества и вида используемого камня. Сложить хороший отопительный прибор можно только обладая знаниями о том, как выбирать строительный материал.

Содержание статьи

Из какого кирпича кладут печь и дымоход

Разные части печи находятся в разных условиях, поэтому и материал должен подбираться исходя из этого:

  1. В топке кирпич контактирует с пламенем. Устойчивость к пламени – одно из главных требований для кирпичей этой дислокации.
  2. Массив печи и дымоход изнутри не находится в контакте с огнем, однако температура здесь может быть довольно высокой до 1000 градусов. Материал должен быть рассчитан на такую температуру.
  3. К наружной части трубы требования несколько иные, кладка должна быть прочной и стойкой к морозам. Такие же качества наблюдаются и у кладки внешних стен дома.
  4. Облицовка печи производится из красивого материала, т.к. он все время будет находится на виду.

Общими качествами всех кирпичей для печи являются следующие: стойкость к колебаниям температуры и средние показания теплоемкости. Способность аккумулировать тепло у печного кирпича должна быть в пределах средних значений. Чересчур низкая приведет к скорому остыванию отопительного прибора, что потребует слишком частой ее топки. Очень высокая теплоемкость отнимет у истопника много времени на то, чтобы нагреть печь до нужной температуры.

Разновидности камня для кладки печей

Огнестойкий кирпич называют печным, благодаря его свойствам и распространенному использованию при кладке отопительных приборов. Есть 4 типа такого камня:

  1. Кварцевый. Он состоит из кварцевого песка и глины, которой в составе немного. Эту смесь обжигают для получения необходимых свойств. Слабое место его – химическая непереносимость кислот и прочих агрессивных соединений. Контакт с ними приведет к скорому разрушению камня.
  2. Углеродистый. Его производят из кокса или графита путем прессования. Полученный камень используют для кладки доменных печей.
  3. Основной. Широко распространен в отрасли металлургии. Основу его составляет смесь известки и магнезита.
  4. Шамотный. Второе название его – глиноземистый. Его делают из специального вида глины. Шамотная глина и придает этому камню его уникальные свойства. На практике из него делают футеровку топливников печек и каминов.

Шамотный кирпич

Этот вид кирпича имеет свою маркировку. Есть две разновидности глиноземного кирпича:

  1. «ША» выдерживает температуру до 1400 градусов.
  2. «ШБ» способен выдержать лишь 1350 градусов.

Далее в маркировке следуют цифры, обозначающие его габариты.

В ГОСТе прописаны несколько вариантов размеров: 250×124×65 мм, 230×114×65 мм и 230×114×55 мм. Такой кирпич стойко переносит большие колебания температур и не обладает способностью впитывать воду. Совокупность этих данных делают шамот лидером среди огнеупорных кирпичей.

Шамотный кирпич, произведенный в соответствии с технологией, обладает желтым оттенком. На нем могут наблюдаться красноватые и коричневатые зерна. Если кирпич выглядит слишком бледным, то можно уверенно сказать, что технология производства была нарушена. Если сырье для производства шамота было недостаточно обожжено, то он будет хорошо впитывать влагу. Если обжиг производили слишком долго, то поверхность будет напоминать стекло. Такие кирпичи плохо держатся на растворе.

Шамотный кирпич следует приобретать только в известных местах. Недобросовестные продавцы могут вместо дорогого материала подсунуть дешевый на основе керамики. Его применяют исключительно для облицовочных работ. Для футеровки топливника он не пригоден, т.к. при температуре свыше 800 градусов разрушается.

Огнеупорный камень

Шамотным кирпичом можно выполнить и всю кладку печи. Но это удел обеспеченных людей, потому что такой вариант обойдется не дешево. С точки зрения экономической эффективности, массив печи и дымоход лучше сложить из огнеупорного кирпича. Он производится из смеси красной глины и кварцевого песка, которую затем обжигают.

Он характеризуется стойкостью к действию высоких температур (до 1000 градусов). Теплоемкость огнеупорного кирпича также больше, чем у керамического, поэтому печка дольше будет оставаться теплой. Этот кирпич можно встретить в двух стандартных размерных вариантах: 250×120×65 мм и 250×85×65 мм.

Таким материалом можно обложить дымоход из стали. Металл обладает устойчивостью к сильным химическим соединениям, а кирпич дополняет его большей теплоемкостью и уменьшает потери тепла. Огнеупорные камни могут обладать красным и коричневым оттенком.

Дополнительные характеристики кирпичей

Кроме названия вида кирпичей, существуют и другие немаловажные параметры. Кирпичи производятся из смеси, которая обладает разными показателями плотности. А они напрямую влияют на прочность готового изделия.

Марка кирпича показывает, сколько кг на кв. см поверхности он может выдержать. Для кладки печи кирпич повышенной плотности не используют. Вполне можно взять М200 или М250. Если это значение будет выше, то это повлечет увеличение его стоимости. Также у высокоплотного изделия ниже способность проводить тепло. Печь из такого камня нужно топить продолжительное время, чтобы она прогрелась. Этот параметр у марок М200 и М250 более оптимальный.

Дымоход – часть печи, наиболее подверженная воздействиям погодных условий и атмосферных осадков (снег, дождь). Выбирая материал, из которого будет выполнен дымоход за пределами здания, стоит посмотреть на его стойкость к морозам.

Эта характеристика обозначается буквой «F» с числом, обозначающим, сколько раз кирпич можно заморозить и разморозить пока он не разрушится. Стойкость к морозам имеет обратную зависимость от его способности впитывать влагу. Это связано с тем, что разрушение вызывается появлением в теле трещин от замерзшей воды. Самые слабые с этой точки зрения камни имеют маркировку F25, а самые долгоживущие F300.

Советы по выбору

Подобрать и приобрести материал хорошего качества – первоочередная задача при подготовке к кладке печи и дымохода. Сначала материал нужно тщательно осмотреть и протестировать. Как это сделать описано ниже:

  1. Оцениваются такие параметры, как окраска и правильность формы. Тонкие мелкие трещинки не считаются браком. Поверхность должна быть шершавой, чтобы раствор хорошо с ней контактировал, обеспечивая прочное сцепление.
  2. Возьмите случайные кирпичи и проведите их измерение. Если данные будут варьировать, то с таким материалом придется провозиться больше обычного. Качество кладки будет невысоким.
  3. По нескольким экземплярам нужно стукнуть железным молотком. Звук должен быть чистым и звонким. Глухой звук – признак внутренних дефектов. Печь из такого кирпича прослужит меньше положенного.
  4. Разбейте несколько кирпичей. Если они распадутся на крупные части, то это признак качества. Бракованные изделия рассыпаются на мелкие кусочки. Цвет на сломе должен быть однородным. Темные пятна говорят о том, что кирпич низкокачественный.
  5. Если кирпич берется из разобранной печи, то в дело можно пустить те, которыми были выложены дымоход, низ и разделка.

Похожие статьи

pluskirpich.ru

Кладка печей и каминов из кирпича

Краткое содержание

Кирпичный камин

Качество материалов, которые применяются для сооружения печей, напрямую влияет на их долговечность и надежность. Если выбрать кирпич с низкими огнеупорными свойствами, стенки отопительных приборов могут потрескаться. Это приведет не только к дальнейшему разрушению, а и создаст потенциально опасную ситуацию в доме.

Какими качествами должен обладать камень для печи?

Для нормальной работы отопительных приборов, чтоб обеспечить их максимальную продуктивность, нужно позаботиться о качественных материалах. Если выбрать самые лучшие, камин прослужит не один десяток лет без сбоев в работе.

Подберите для кладки стенок изделия, которые соответствует следующим нормам:

  • они должны быть огнестойким;
  • хорошо нагреваться, отдавать тепло;
  • иметь высокую прочность;
  • не подвергаться деформациям.

Для верхней части дымохода, которая находится на улице, важно применить морозостойкий печной камень, который не будет разрушаться от перепадов температуры. Также он должен быть долговечным, безопасным для человека. Нельзя допустить, чтоб в процессе нагревания материал выделял токсические вещества.

Какой кирпич можно использовать?

Чтоб создать надежную конструкцию, которая будет соответствовать строительным нормам и правилам, нужно применять только качественные материалы. Печной кирпич должен быть полнотелым, без дефектов. Если на его поверхности видны небольшие сколы или трещины, не используйте его.

Кирпич огнеупорный

Качественное изделие имеет правильную форму, все поверхности ровные, перпендикулярны. Если аккуратно постукать по цельному бруску, можно услышать характерный звук металла.
Для изготовления каминов, печей для загородного приватного дома или дачи используют такие типы кирпича:

  • керамический;
  • шамотный.

Каждый из них применяется для выстраивания определенного элемента камина, зависимо от температурного режима. Чем ближе материал находится к огню, тем требования к нему выше.

Красный кирпич

Данный материал подойдет для сооружения элементов печей, которые подвергаются минимальным температурным нагрузкам. Обычный облицовочный керамический камень выдерживает температуру не выше 800°С.

Обращайте внимание на разновидность кирпича каминного (красного), который изготовлен с применением технологии пластической формировки. При других методах он не сможет выполнять необходимых функций.

Красный печной огнеупорный кирпич

Для кладки стенок подберите материал с одинаковым модулем, что значительно упростит перевязку швов. Камин, который выложен из разных по размеру элементов, может быстрее разрушиться, портится его внешний вид.

Марка изделия должна быть не ниже М250, что подразумевает большую прочность на сжатие. Если использовать кирпич другого качества, он может не выдержать повышенной нагрузки.

Печной шамотный камень

Особенность кирпича каминного шамотного — он обладает большим количеством преимуществ, благодаря которым его можно использовать для сооружения отопительных приборов разной конфигурации. В частности, это:

  • устойчивость к высоким температурам;
  • способность сохранять долгое время большое количество тепла;
  • хорошо переносить перепады температуры;
  • не впитывать влагу с окружающей среды;
  • большое разнообразие размеров и форм.

Шамотный печной камень достаточно термостойкий. Он способен выдержать температуру выше 1000°С. Это позволяет его использовать для сооружения топок каминов, которые больше всего подвержены негативному воздействию огня и жара.

Шамотный камень

Данное изделие имеет большое количество разнообразных форм – трапецеидальная, клиновидная, традиционная и даже арочная. Такое разнообразие позволяет соорудить камин или печь, используя любое дизайнерское решение.

При выборе шамотного камня обращайте внимание на его цвет, структуру. Качественное изделие имеет насыщенный желто-оранжевый оттенок, на изломе оно должно быть однородным. На внешней поверхности не допускается наличие следов оплавления. Также выбирайте печной кирпич правильной геометрической формы, без внешних дефектов. Чем лучше он будет выглядеть, тем дольше вам прослужит отопительный прибор.

Особенности работы с огнеупорным камнем

В процессе сооружения печей и каминов может понадобиться не только цельные кирпичи, а и их части. Чтоб не ухудшить продуктивности отопительной системы, камень нужно правильно разделять. Чтоб он не раскрошился, отберите самые лучшие экземпляры.

Нарисуйте на изделии линию, на которой при помощи молотка сделайте небольшие углубления, после чего легким ударом отделите части. При необходимости отшлифуйте неровности наждачной бумагой.
Таким способом можно разделять печной шамотный камень, при этом обычный керамический – только при помощи болгарки.

Дачный камин

Какие материалы нельзя использовать для строительства печек?

Чтоб получить отопительный прибор с высокой продуктивностью, который сможет обогревать вас много лет, нужно выбирать только качественные, проверенные материалы. Не рекомендуется применять для сооружения печей:

  • камень с пустотами и щелями;
  • изделия низкой марки;
  • камень с большими выбоинами, который легко крошится;
  • силикатный кирпич.

Некачественный кирпич

Изделие, которое имеет много пор или пустот, не сможет выдержать высокой температуры. Оно легко поддается деформациям, что крайне нежелательно для такого типа конструкции.

Силикатный брусок также разрушается от действия огня и жара. Он имеет низкие теплопроводные свойства, сильно поглощает влагу.

Печной огнеупорный или керамический камень должен обладать достаточной прочностью, не иметь никаких дефектов. Только такие изделия подойдут для сооружения отопительной системы.

Что выбрать для облицовки?

Чтоб придать печке декоративную выразительность, нужно применять специальный облицовочный кирпич. Его поверхность может быть окрашена в различные цвета, что предоставляет возможность вписать отопительный прибор в любой тип интерьера.

Выбор облицовки для печей полностью зависит от вашего вкуса и предпочтений. Только не забудьте, что декоративный материал должен быть предназначен именно для печек.

Разнообразие материала огромное. Изделия для облицовки могут иметь закругленные края, разную текстуру.

Облицовочный кирпич

От правильного выбора материалов для сооружения печей и каминов, зависит их продуктивность и надежность. Чем качественнее будут использованные изделия, тем  лучше это отобразится на работе отопительной системы. Перед покупкой всего необходимого обязательно проведите расчет. Лучше всего использовать разные материалы – керамический, шамотный, облицовочный камень. Это позволит значительно сэкономит деньги.

Видео: Как сделать камин из кирпича

kaminyn.ru

Огнеупорный камень



Изобретение относится к металлургии и огнеупорной промышленности, в частности к огнеупорным камням для футеровки тепловых агрегатов. Огнеупорный камень состоит из сочленных основной и вспомогательной частей, смещенных относительно одна другой с образованием выступающего участка вспомогательной части. Выступающий участок вспомогательной части плавно сопряжен с торцом основной части с образованием переходной зоны. На противоположном торце основной части в области, прилегающей к вспомогательной части, выполнены скосы, повторяющие форму переходной зоны. Толщина переходной зоны составляет 0,2-3,0 толщины слоя вспомогательной части. Переходная зона может иметь прямую или овальную форму. Площадь выступающего участка составляет 2-50% от площади основной части, сочлененной с вспомогательной. Основная часть может быть выполнена клиновидной формы и сочленена со вспомогательной частью своим расширенным концом. Технический результат - повышение прочности огнеупорного камня. 5 з.п.ф-лы, 2 ил.

Изобретение относится к огнеупорной промышленности, черной и цветной металлургии, промышленности строительных материалов и может быть использовано для футеровки тепловых агрегатов с несущим металлическим корпусом, преимущественно при обжиге сыпучих и кусковых материалов во вращающихся печах.

Известно использование для футеровки вращающейся печи огнеупорных кирпичей, выполненных с выемками на торцах, обращенных к корпусу печи, глубина выемки составляет 0,04-0,1 толщины кирпича (а.с. СССР 1508070). Основным недостатком такого решения является низкая строительная прочность полученной футеровки. В той части огнеупорного камня, которая примыкает к металлическому корпусу печи, изделие испытывает растягивающие усилия, а соответственно и деформации растяжения. Этому процессу противодействует трение материала футеровки о металлический корпус. Чем больше размер кирпича и расстояние между опорными участками, а также чем выше градиент температур, тем большие усилия будут испытывать эти опорные участки и тем быстрее произойдет их разрушение Необходимо также отметить, что ослабление участка огнеупорного изделия, примыкающего к металлическому корпусу за счет исполнения выемки, не позволяет производить жесткую "расклинку" огнеупоров в каждом кольце, так как это мероприятие неизбежно приведет к разрушению кирпича. Недостаточная жесткость замкнутой кольцевой футеровки приводит к тому, что в процессе эксплуатации увеличивается опасность выпадения отдельных огнеупорных изделий или участков кладки. Известен огнеупорный клиновидный камень с профилированными боковыми гранями для футеровки вращающейся печи, в расширенной части которого на уровне тычковой плоскости на двух смежных гранях выполнен выступ, а на двух других гранях - выемка, повторяющая форму выступа (а.с. СССР 321668). Недостатком футеровки, выполненной из огнеупорных камней такой формы, является ее большая теплопроводность, которая определяется только лишь теплофизическими свойствами огнеупорного материала, а также относительно низкой термической стойкостью огнеупорного камня, так как геометрические параметры огнеупорного изделия не соизмерялись с внутренними температурными напряжениями. Известен огнеупорный клиновидный камень (патент СССР 1828532, прототип), состоящий из основной и вспомогательной частей, смещенных относительно друг друга с образованием выступов на двух смежных гранях, примыкающих к расширенному торцу основной части камня и выемок на двух других гранях. При этом соотношение сторон поверхности суженого торца основной части камня и его высоты равно 1:1:(2-10), площадей торцевой поверхности вспомогательной части и расширенного торца основной части камня равно 1:(1,01-5), а смещение вспомогательной части камня относительно боковых граней основной его части составляет 1/5-1/50 от соответствующих сторон его расширенного торца. Предложенная форма камня позволила повысить строительную прочность кладки, снизить потери тепла в окружающую среду и уменьшить массу футеровки. Однако практика выявила существенные недостатки предложенного решения, которые особенно существенны, когда камень-прототип используется для выполнения футеровки вращающейся печи. Огнеупорная футеровка является неотъемлемой конструктивной составляющей печи. В процессе эксплуатации печи ее металлический корпус, а соответственно и футеровка испытывают сложное механическое воздействие. Эксплуатация вращающихся печей всегда происходит в условиях поперечной деформации корпуса, а соответственно и футеровки, на опорах, а также продольной деформации между опорами. При этом поперечная деформация при вращении печи вызывает многократно повторяющиеся и знакопеременные динамические нагрузки. Взаимное зацепление между основной и вспомогательными частями прилегающих друг к другу огнеупорных камней делает футеровку очень жесткой и резкая граница между сопрягающимися вспомогательной и основной частями является причиной концентрации сдвигающих и срезающих напряжений по плоскостям их взаимного сочленения. По этим же плоскостям за счет разнонагретости слоев происходит концентрация внутренних температурных напряжений. Все это приводит к уменьшению термической стойкости камня и снижению прочности футеровки. Целью изобретения является повышение термической стойкости огнеупорного камня и прочности футеровки. Поставленная цель достигается тем, что предложен огнеупорный камень для футеровки тепловых агрегатов, состоящий из сочлененных основной и вспомогательной частей, смещенных относительно друг друга с образованием выступающего участка вспомогательной части, при этом в соответствии с изобретением выступающий участок вспомогательной части огнеупора плавно сопряжен с торцом основной части с образованием переходной зоны, а на противоположенном торце основной части в области, прилегающей к вспомогательной части, выполнен скос, повторяющий форму переходной зоны, при этом толщина переходной зоны выполнена равной 0,2-3,0 толщины слоя вспомогательной части. Наличие плавного перехода между выступающим участком вспомогательной части и основной частью огнеупорного камня приводит к уменьшению величины концентрации напряжений, повышает эксплуатационную прочность камня, вследствие чего повышается надежность и долговечность футеровки. Размер переходной зоны зависит от упругопрочностных теплофизических характеристик огнеупорного материала, из которого выполнен камень, и может составлять 20-300% толщины вспомогательной части огнеупорного изделия. При величине переходной зоны менее 20% от толщины вспомогательной части огнеупорного камня недостаточно устраненная концентрация (температурных) напряжений практически всегда выше предельно допустимых прочностных характеристик применяемых огнеупорных материалов. В этой связи сохраняется вероятность механического разрушения огнеупорного камня. При плавном переходе, когда переходная зона составляет более 300% от толщины вспомогательной части огнеупорного камня, эффект взаимного смещения, а соответственно и зацепления основной и вспомогательных частей уменьшается. В определенных ситуациях, когда условия эксплуатации даже незначительно отклоняются от стандартного режима (вибрация печи, биение металлического корпуса на опорах и т.д.), появляется вероятность выпадения огнеупорных камней или обрушения целых участков кладки. В зависимости от технологического удобства переход и соответствующий скос могут иметь прямую или овальную форму. На практике площадь выступающего участка вспомогательной части, как правило, составляет 2-50% от площади основной части, сочлененной с вспомогательной, что с одной стороны обеспечивает надежность взаимного зацепления смежных огнеупорных камней, а с другой - прочность камня на сдвиг и срез по плоскостям сочленения основной и вспомогательной частей. Основная часть огнеупора может быть выполнена клиновидной формы, при этом со вспомогательной частью сочленяется ее расширенный торец. Торцевые поверхности основной части заявляемого камня могут быть выполнены как квадратной, так и прямоугольной формы, а соотношение их площадей зависит от формы печи. Для вращающихся печей предпочтительным является соотношение между сторонами и высотой основной части заявляемого камня, равное 1: (1-5):(0,5-10). Уменьшение площади торцевой поверхности вспомогательного слоя по отношению к примыкающей к нему торцевой поверхности основного слоя приводит к уменьшению теплопроводности футеровки, поэтому для тепловых агрегатов, в частности для вращающихся печей, указанное отношение предпочтительно составляет 1:(1,01-20). Вспомогательная часть на выступающей и/или противоположенной ей боковых поверхностях может иметь прямой или овальный скос, размеры которого зависят от прочности материала огнеупора. Наличие скоса, не изменяя площади сцепления основной и вспомогательной частей, уменьшает площадь контакта камня с металлической поверхностью и способствует уменьшению градиента температур и напряженности, а значит, увеличению прочности камня. На фиг.1 представлен заявляемый огнеупорный камень (общий вид), на фиг.2 - часть футеровки вращающейся печи, выполненной из заявляемого камня (в разрезе). Заявляемый огнеупорный камень (фиг.1) состоит из сочлененных основной 1 и вспомогательной 2 частей, смещенной относительно друг друга с образованием выступающего участка вспомогательной части 3, который плавно сопряжен с торцом основной части с образованием переходной зоны 4. На противоположенном торце основной части в области, прилегающей к вспомогательной части, выполнен скос 5, повторяющий форму переходной зоны. Вспомогательная часть на выступающей и противоположенной ей боковых поверхностях имеет скосы 6 и 7 соответственно. На фиг.1 представлен камень, основная часть которого 1 имеет клиновидную форму, переходная зона 4 и скосы 5, 6, 7 имеют прямую форму, толщина переходной зоны (а) равна толщине слоя вспомогательной части (в), площадь выступающего участка вспомогательной части составляет 30% от площади основной части, сочлененной с вспомогательной, а отношение площади торцевой поверхности вспомогательной части к примыкающей к ней торцевой поверхности основной части составляет 1:1,6. При выполнении футеровки из заявляемых камней (фиг.2) торец вспомогательной части 2 огнеупора непосредственно соприкасается с металлическим корпусом 8 и передает на него нагрузку веса перерабатываемого продукта. Между оставшимся участком торцевой поверхности основной части и корпусом образуется полость 9, которая, как правило, заполняется теплоизолятором преимущественно волокнистого типа. Проведенные опытно-промышленные испытания показали, что наличие плавного перехода от основной части камня к вспомогательной путем выполнения переходной зоны повышает прочность камня и улучшает технологичность его производства при прессовании.

Формула изобретения

1. Огнеупорный камень для футеровки тепловых агрегатов, состоящий из сочлененных основной и вспомогательной частей, смещенных относительно одна другой с образованием выступающего участка вспомогательной части, отличающийся тем, что выступающий участок вспомогательной части плавно сопряжен с торцом основной части с образованием переходной зоны, а на противоположном торце основной части в области, прилегающей к вспомогательной части, выполнены скосы, повторяющие форму переходной зоны, при этом толщина переходной зоны выполнена равной 0,2-3,0 толщины слоя вспомогательной части. 2. Огнеупорный камень по п. 1, отличающийся тем, что переходная зона имеет прямую или овальную форму. 3. Огнеупорный камень по п. 1 или 2, отличающийся тем, что площадь выступающего участка вспомогательной части составляет 2-50% от площади основной части, сочлененной с вспомогательной. 4. Огнеупорный камень по любому из пп. 1-3, отличающийся тем, что основная часть выполнена клиновидной формы, при этом с вспомогательной частью сочленяется ее расширенный торец. 5. Огнеупорный камень по любому из пп. 1-4, отличающийся тем, что соотношение площади торцевой поверхности вспомогательной части и примыкающей к ней торцевой поверхности основной части составляет 1: (1,01-20). 6. Огнеупорный камень по любому из пп. 1-6, отличающийся тем, что вспомогательная часть на выступающей и/или противоположной ей боковых поверхностях имеет прямой или овальный скос.

РИСУНКИ

Рисунок 1, Рисунок 2

QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Якушев Виталий Константинович

Вид лицензии*: ИЛ

Лицензиат(ы): ООО "Научно-производственный центр промышленного материаловедения и огнеупоров"

Договор № РД0003996 зарегистрирован 14.11.2005

Извещение опубликовано: 20.01.2006        БИ: 02/2006

* ИЛ - исключительная лицензия        НИЛ - неисключительная лицензия

NF4A Восстановление действия патента

Дата, с которой действие патента восстановлено: 20.01.2012

Дата публикации: 20.01.2012


findpatent.ru

какой лучше, критерии выбора, цена за штуку

Чтобы кладка печи получилась качественной, нужно выбрать хороший огнеупорный кирпич, способный выдерживать температуру горения топлива без потери эксплуатационных характеристик. Камни также должны отвечать таким требованиям, как полнотелость и целостность. Если хотя бы один элемент будет иметь сколы или трещины, эффективность всей печи снизится. Форма каждого кирпичика должна быть безупречной, все углы и поверхности – прямыми и ровными. Обжиг должен быть равномерным и полным – сырой кирпич для печей не сослужит никому хорошей службы. В толще не должны простукиваться пустоты с воздухом. Если полости присутствуют, огнестойкий кирпич будет плохо проводить тепло, может расколоться. Чтобы проверить звук, в магазин с собой стоит взять молоток печника и легко постукивать им по материалу. Звук должен быть звонким, чистым, шамотный блок издает металлическое звучание.

Оглавление:

  1. Что необходимо учитывать?
  2. Разновидности кирпича
  3. Цена изделий разных производителей

Особенности

Чтобы кладка печи была качественной, нужно выбрать блоки с правильными размерами. Каждая штука должна иметь стандартные длину и ширину, которые равняются 23х12,3 или 11,3х6,5 см соответственно. Собирая печь из кирпича, лучше использовать желтые изделия для зольника и камеры горения, а для наружных слоев, дымохода хорошо подойдет красный или белый термостойкий вариант. Следует обратить внимание на покраску – цвет должен быть однородным как снаружи, так и внутри, на изломе. Чтобы все единицы точно соответствовали нормам, рекомендуется купить сразу весь необходимый объем, желательно, из одной партии.

Важно также учитывать маркировку материала, который планируется купить. Для стандартной отопительной печки лучше всего подходят М100-М300. Это число обозначает прочность – чем оно больше, тем огнеупорный кирпич крепче. Так, М200 выдерживает нагрузку, равную 200 кг/см2. Камни марки ниже 100 имеют слишком плохое качество – они покрыты трещинами, неоднородной структуры, неправильной формы. Слишком же прочная кладка, хотя выглядит безупречно, боится высоких температур, начинает расслаиваться в процессе эксплуатации.

Подходящие виды

Ассортимент очень широк, но какой кирпич лучше подойдет для печи? В идеале для работ нужно выбрать изделия одного из четырех видов:

  • кварцевый, в который входит песок;
  • углеродистый, при производстве которого глина смешивается с графитовым порошком – для доменных печей;
  • основной, большой процент состава которого приходится на смесь известняка с окисью магния – чаще всего используется в металлургической промышленности;
  • шамотный – желтый огнестойкий камень, изготавливаемый из особых сортов тугоплавкой глины.

Чаще всего для обычных отопительных печей применяется либо шамотный кирпич, либо красный кварцевый термостойкий вариант. Они имеют наиболее подходящие эксплуатационные характеристики, а также являются лучшими по соотношению стоимости штуки к качеству.

1. Особенности шамота.

Данный вид камня имеет пористую структуру, а производится из огнестойкой глины с добавлением шамотной крошки. Огнеупорный кирпич обладает 70% глины в своем составе. Благодаря своему строению шамотный кирпич отлично накапливает и отдает тепловую энергию. Выдерживает температуру вплоть до 1500 градусов. Особенность такого материала в сложности его изготовления. Должна строжайше соблюдаться технология обжига, так как если нарушить температурный режим и пережечь шамот, его поверхность покроется мембраной, которая сделает изделие непригодным для того, чтобы строилась кладка печи. Если же обжигать шамотный кирпич недостаточно долго, он не наберет достаточной огнестойкости.

Пористость придает оксид алюминия, являющийся основным компонентом состава сырья, используемого для изготовления. Именно благодаря порам в материале шамотный кирпич получает способность хорошо проводить тепло. Камень с ячеистой структурой долго нагревается, но зато так же долго отдает тепло воздуху, из-за чего печку можно реже топить. Способность к теплопроводности зависит от массы – легкие элементы кладки проводят энергию гораздо лучше.

Чтобы выбрать лучший кирпич для постройки печи, ориентироваться нужно на две характеристики – цвет, а также звук каждой штуки. Хорошо, если огнеупорный камень окрашен в ровный желтый цвет соломенного оттенка. Чем сильнее окрас отдаляется в сторону белого, тем хуже качество.

2. Красный печной кирпич.

В состав огнестойкого камня может входить графит. Другим основным компонентом является кокс. Изделия этого типа исключительно устойчивы к высоким температурам, поэтому чаще всего графитовый вариант используется как кирпич для возведения печей, в которых разводится очень жаркий огонь – например, в доменных конструкциях для плавки металла.

Материал с кварцевым песком хорошо подменяет шамот. Его применяют при формировании тех элементов отопительного оборудования, которые напрямую соприкасаются с огнем. Кварца в составе значительно больше, чем глины, поэтому он может выдерживать более высокую температуру.

Камень из керамики

Основная кладка печи не может конструироваться из керамики, так как это не совсем огнеупорный материал. В целом, по эксплуатационным качествам керамика отстает от шамотного камня, но она хорошо подходит для облицовки печки. Имеются такие достоинства:

  • небольшие размеры;
  • обработка керамики проста, с помощью аккуратных манипуляций молотком печника можно обколоть камни до нужного размера;
  • предел выдерживаемой температуры – не больше 1200 °C.

Как выбирать кирпич керамического типа? Подобрать хороший облицовочный материал выйдет, только обращая внимание на качество поверхности. Она должна быть гладкой, ровной и однородной. Не должны наблюдаться трещины, сколы и другие изъяны. Размеры должны в точности соответствовать стандартам. Цвет должен быть одинаковым на всей плоскости, а также на изломе. Современные колеры позволяют производить не только красный огнестойкий кирпич из керамики, но и камни другого цвета – желтого или белого. Благодаря этому можно разнообразить облик отопительной печи.

Кладка печи ни в коем случае не делается из щелевого, силикатного или пустотелого камня, хотя их цена и ниже, чем у хорошего шамотного. Последний вариант – не огнеупорный, при нагреве он существенно изменяет свою форму, из-за чего вся конструкция теряет эффективность и может быстро разрушиться. Силикатные очень плохо проводят тепло, а огонь их уничтожает. Их выбирают для наружной облицовки стен зданий, но никак не для постройки отопительных печей.

Популярные производители и стоимость

Самым распространенным является белорусский термостойкий кирпич Витебского кирпичного завода. Он отличается низкой ценой и пригодным внешним видом. Однако есть у продукта из Беларуси и некоторые недостатки. Поверхности не сглаживаются, а неровные камни придают конструкции неряшливость. Более того, в теле могут иметься белесые вкрапления, которые расширяются при нагревании. Из-за этого кладка печи покрывается выбоинами. Они неустойчивы к открытому огню, поэтому топку нужно собирать из более огнеупорных типов. Для наружных работ этот вариант совсем не подходит, поэтому не получится сложить внешнюю часть дымохода.

Производитель Марка Стоимость за штуку, рубли
ОАО «Керамика»

ЗАО «Боровичский комбинат строительных материалов»

ОАО «Победа ЛСР»

АО «Лоде»

Rauf

Чайковский кирпичный завод

М200

М150-200

М200-250

М500

М250

М125-150

от 20

90

23

от 68

75

от 15

obogrevguru.ru
