Количество секций радиатора на 1 м2

Расчет количества секций радиаторов отопления – для чего это нужно знать

На первый взгляд рассчитать, сколько секций радиатора установить в том или ином помещении – просто. Чем больше комната – тем из большего количества секций должен состоять радиатор. Но на практике то, насколько тепло будет в том или ином помещении зависит от более чем десятка факторов. Учитывая их, рассчитать нужное количество тепла от радиаторов, можно намного точнее.

Общие сведения

Теплоотдача одной секции радиатора указана в технических характеристиках изделий от любого производителя. Количество радиаторов в помещении обычно соответствует количеству окон. Под окнами чаще всего и располагаются радиаторы. Их габариты зависят от площади свободной стены между окном и полом. Нужно учитывать, что от подоконника радиатор должен быть опущен не менее, чем на 10 см. А между полом и нижней линией радиатора расстояние должно быть не меньше 6 см. Эти параметры определяют высоту прибора.

Теплоотдача одной секции чугунного радиатора – 140 ватт, более современных металлических – от 170 и выше.

Можно производить расчет количества секций радиаторов отопления, выходя из площади помещения или же его объема.

По нормам считается, что на обогрев одного квадратного метра помещения нужно 100 ватт тепловой энергии. Если же исходить из объема, то тогда количество тепла на 1 кубический метр будет составлять не менее 41 ватта.

Но ни один из этих способов не будет точным если не учитывать особенностей того или иного помещения, количества и размер окон, материал стен, и многое другое. Поэтому рассчитывая секции радиатора по стандартной формуле, будем добавлять коэффициенты, созданные тем или иным условием.

Площадь помещения – расчет количества секций радиаторов отопления

Такой расчет обычно применяется к помещениям, расположенным в стандартных панельных жилых домах с высотой потолка до 2,6 метра.

Площадь комнаты множится на 100 (количество тепла для 1м2) и делится на указанную производителем теплоотдачу одной секции радиатора. Например: площадь комнаты 22 м2, теплоотдача одной секции радиатора – 170 ватт.

Для этой комнаты нужно 13 секций радиатора.

Если же одна секция радиатора будет иметь 190 ватт теплоотдачи, то получим 22Х100/180=11,57. то есть можно ограничиться 12 секциями.

К расчетам нужно добавить 20% если комната имеет балкон или находится в торце дома. Батарея, установленная в нише, еще на 15% снизит теплоотдачу. Но в кухне будет на 10-15% теплее.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Посчитаем максимально точно

А вот формула, по которой максимально точно можно сделать расчет количества секций радиатора:

Площадь помещения умноженная на 100 ватт и на коэффициенты q1, q2, q3, q4, q5, q6, q7 и поделенная на теплоотдачу одной секции радиатора.

Подробнее об этих коэффициентах:

q1 – тип остекления: при тройном стеклопакете коэффициент будет 0,85, при двойном стеклопакете — 1 и при обычном остеклении – 1,27.

современная теплоизоляция – 0,85;
кладка в 2 кирпича с утеплителем – 1;
неутепленные стены — 1,27.

q3 – соотношение площадей окон и пола:

q4 — минимальная наружная температура:

q6 – тип помещения, которое находится выше расчетного:

обогреваемое — 0,8;
чердачное обогреваемое — 0,9;
чердачное необогреваемое – 1.

Если будут учтены все вышеперечисленные коэффициенты, посчитать количество секций радиатора в помещении можно будет максимально точно.

Площадь радиатора отопления

Статья содержит в себе практические рекомендации по расчету площади радиатора. В ней приводятся основные методы оптимального расчета площади. А также имеется информация об основных видах радиаторов системы отопления.

07.07.2013 в 20:07

Водяное отопление: закрытая и открытая системы с принудительной и естественной циркуляцией

Какие бывают схемы водяного отопления. Расчет системы и необходимое оборудование. Монтаж труб и приборов. Первый запуск отопительной системы, на что необходимо обратить внимание.

28.02.2013 в 20:02

Расчёт водяного отопления

В данной статье, мы попытались рассказать какие параметры необходимо учитывать при расчете водяного отопления. Используя нашу статью, вы сможете самостоятельно подобрать необходимые составные части для установки отопления в своем доме.

07.07.2013 в 23:07

Чтобы правильно установить радиатор, нужно понимать, что к этому делу в разных условиях требуется разный подход. Монтаж батареи, производимый в частном доме будет существенно отличаться от того, что в квартире. Отличие здесь в способах подключения к теплоносителю.

27.06.2013 в 17:06

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

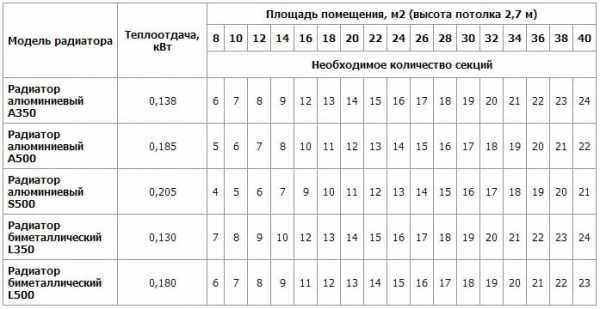

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м 3 требуется 34 Вт тепла;
для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

Находим объем. 16 м 2 * 3 м = 48 м 3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Источники: http://semidelov.ru/mar/raschet-kolichestva-sektsij-radiatorov-otopleniya-dlya-chego-eto-/, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov

msklimat.ru

Сколько секций радиаторов нужно на 1м2 — Канализация

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Стандартный расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
S – площадь этого помещения;
U – мощность одной секции радиатора.

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

А – нужное число секций отопительной батареи;
B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T=100 Вт/м^{2 *}A *B * C * D * E * F * G * S,

где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.

Значения следующие:

1,27 для комнат, окна которых остеклены просто двумя стеклами;
1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения.

Зависимость следующая:

если утепление низкоэффективное, коэффициент принимается равным 1,27;
при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором), используется коэффициент равный 1,0;
при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Зависимость выглядит так:

при соотношении равном 50% коэффициент С принимается как 1,2;
если соотношение составляет 40%, используют коэффициент равный 1,1;
при соотношении равном 30% значение коэффициента уменьшают до 1,0;
в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года.

Зависимость выглядит так:

если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
при температуре до -25 градусов используется значение 1,3;
если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенной комнаты. Зависимость такова:

если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
если чердак отапливаемый – 0,9;
если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Порядок следующий:

в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Перейти к расчётам

Удачных расчетов!

Источник: stroyday.ru

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.

В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
- если потолок равен 3 м, то параметры умножаются на 1.05;
- при высоте 3.5 м он составляет 1.1;
- при показателе 4 м – это 1.15;
- высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

S – площадь помещения, где требуется установка батареи;
k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

если они закреплены под подоконником, то потери составят до 4%;
установка в нише моментально увеличивает этот показатель до 7%;
если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

каждое окно добавляет к показателю 0.2 кВт;
дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

первый показатель – это площадь комнаты;
второй – стандартное количество Вт на м2;
третий и четвертый указывают на то, что в комнате по одному окну и двери;
следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

КТ – это то количество тепла, которое требуется данному помещению.
S – площадь.
К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Источник: netholodu.com

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Как корректировать результаты расчётов

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Источник: aqua-rmnt.com

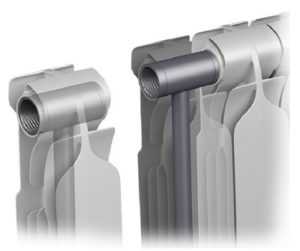

Сколько в секции алюминиевого радиатора квт

Но кроме внешнего вида, существует и его функциональность. Никому не принесёт удовольствия красивый, но маломощный радиатор, который не в состоянии прогреть комнату. Поэтому рассмотрим варианты подбора радиаторов отопления с учётом их мощности.

Мощность, в зависимости от материала изготовления, колеблется от 120 до 220 Вт. Исходя из этого, для дальнейших расчётов примем усреднённую величину мощности одной секции.

Сколько нужно секций алюминиевого радиатора на 1 м2 — по площади

В строительных нормах указано, что необходимым условием для нормального отопления 1м2 помещения является мощность радиатора в 100 Вт. Основываясь на этом условии, и приняв мощность одной секции 180 Вт, произведём расчёт количества секций на комнату площадь которой 25 м2. 25*100/180 = 13,88. Округлив полученное значение в большую сторону получим, что для отопления комнаты площадью 25 м2. необходим радиатор, состоящий из 14 секций. Но если ваше помещение будет угловым, то необходимо применить коэффициент 1,2. В итоге для углового помещения в 25 м2. количество секций радиатора будет равно 17.

Сколько нужно секций радиатора на 1 м2. по объёму?

В этом методе расчёта мы исходим из объёма помещения, которое нужно обогреть. Начальным условием для нас является, что для обогрева 5м3 помещения необходима одна секция мощностью в 200 Вт. Для примера возьмём комнату с размерами, аналогичными в предыдущем расчёте: (длина – 5 м, ширина – 5 м, высота – 2,5 м). Получаем расчёт: (5*5*2,5)/5=12,5. Как и прежде округляем в большую сторону и получаем, что для помещения размером 25 м2. и с высотой потолков 2,5 м нужен радиатор, состоящий из 13 секций мощностью в 200 Вт каждая.

Расчет количества радиаторов отопления на площадь 1м2 видео

Эти расчёты верны для стандартных условий. Но если вдруг в ваши планы входит размещение радиатора в нише, то полученное число секций необходимо увеличить на 5%. А если вы решили закрыть его декоративной панелью, то тогда увеличиваем число секций на 15%, так как теплоотдача из-за панели уменьшается. Говоря простым языком, теплу труднее будет поступать в помещение.

Расчет мощности радиатора в зависимости от климатических условий

Немаловажным условием для подбора радиатора отопления являются и климатические условия региона.
Для расчёта берём прежние условия. Помещение в размере 25 м2 и высотой 2,5 м имеет объём 62,5 м3. Для климатических условий европейской части России тепловая мощность на 1 м3 помещения будет равна 41Вт. Имеющийся объём помещения умножаем на нормативные данные и получаем: 62,5*41=2562,5 Вт. Округляем полученный результат и получаем необходимую мощность 2600 Вт. При условии более холодной зимы результат можно увеличить на 20%.

При покупке радиаторов у продавцов консультантов, нужно уточнить их мощность и подсчитать необходимое количество.

Подбор количества радиаторов

Когда у вас помещение имеет большую площадь, при расчёте получилось огромное количество секций, то имеет смысл установить не один радиатор, а несколько, при этом расположив их таким образом, чтобы максимально охватить всю комнату.

Источник: DomStrouSam.ru

kanalizaciya.online

Сколько нужно секций радиатора на 1 м2?

В современном мире люди уже давно привыкли к такому прибору, создающему комфорт в домах и квартирах, как отопительный радиатор.

Правильный выбор радиаторов отопление

Существует несколько видов радиаторов, подразделяющихся по материалу изготовления: чугунные, стальные, биметаллические и алюминиевые. Зачастую, выбор материала обусловлен вкусами и финансовым благополучием покупателя.

Сколько в секции алюминиевого радиатора квт

Сколько нужно секций алюминиевого радиатора на 1 м2 — по площади

Сколько нужно секций радиатора на 1 м2. по объёму?

Расчет количества радиаторов отопления на площадь 1м2 видео

Расчет мощности радиатора в зависимости от климатических условий

При покупке радиаторов у продавцов консультантов, нужно уточнить их мощность и подсчитать необходимое количество.

Подбор количества радиаторов

Замена старых чугунных батарей

Но вот вы затеяли ремонт в квартире. Решили сменить старые некрасивые чугунные батареи на новые алюминиевые или биметаллические. Если тепла от старых батарей вполне хватало, то можно воспользоваться простым расчётом и поменять их один к одному на 1м2.

Чугунные батареи

Теперь вам должно бить понятно сколько нужно секций радиатора на 1 м2, при разумном подходе в выборе для вашего помещения, ведь только так можно создать теплую и уютную атмосферу. Правильно выбрав радиаторные батареи, вы снимаете вопрос в покупке различных дополнительных электрических обогревателей, чем сэкономите свои деньги и на электроэнергии.

domstrousam.ru

Количество секций радиатора на 1 м2

Расчет количества секций радиаторов отопления – для чего это нужно знать

Общие сведения

Теплоотдача одной секции чугунного радиатора – 140 ватт, более современных металлических – от 170 и выше.

Площадь помещения – расчет количества секций радиаторов отопления

Для этой комнаты нужно 13 секций радиатора.

Производим расчеты по объему помещения

Посчитаем максимально точно

А вот формула, по которой максимально точно можно сделать расчет количества секций радиатора:

Подробнее об этих коэффициентах:

q1 – тип остекления: при тройном стеклопакете коэффициент будет 0,85, при двойном стеклопакете – 1 и при обычном остеклении – 1,27.

современная теплоизоляция – 0,85;
кладка в 2 кирпича с утеплителем – 1;
неутепленные стены – 1,27.

q3 – соотношение площадей окон и пола:

q4 – минимальная наружная температура:

q6 – тип помещения, которое находится выше расчетного:

обогреваемое – 0,8;
чердачное обогреваемое – 0,9;
чердачное необогреваемое – 1.

Площадь радиатора отопления

07.07.2013 в 20:07

Водяное отопление: закрытая и открытая системы с принудительной и естественной циркуляцией

28.02.2013 в 20:02

Расчёт водяного отопления

07.07.2013 в 23:07

27.06.2013 в 17:06

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Расчет по площади помещения

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Что делать если нужен очень точный расчет?

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

для окон с обычным двойным остеклением — 1,27;
для окон с двойным стеклопакетом — 1,0;
для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

низкая степень теплоизоляции — 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов — 1,5;
для -25 градусов — 1,3;
для -20 градусов — 1,1;
для -15 градусов — 0,9;
для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

холодный чердак — 1,0;
отапливаемый чердак — 0,9;
отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент – если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Если делать для себя – я бы увеличил кол-во секций и поставил бы регулятор. И вуаля – мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

Расчет по площади

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Как рассчитать количество секций радиатора: формула

Пример расчета количества секций радиаторов по площади помещения

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м 3 требуется 34 Вт тепла;
для панельных — 41 Вт

Формула расчета количества секций по объему

Пример расчета по объему

Находим объем. 16 м 2 * 3 м = 48 м 3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Расчет секций радиаторов в зависимости от реальных условий

Формула расчета температурного напора системы отопления

Таблица коэффициентов для систем отопления с разной дельтой температур

teplosten24.ru

Расчет количества секций алюминиевого радиатора

Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
- если потолок равен 3 м, то параметры умножаются на 1.05;
- при высоте 3.5 м он составляет 1.1;
- при показателе 4 м – это 1.15;
- высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

S – площадь помещения, где требуется установка батареи;
k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
P – мощность одного элемента радиатора.

Q = 20 х 100 / 0.138 = 14.49

если они закреплены под подоконником, то потери составят до 4%;
установка в нише моментально увеличивает этот показатель до 7%;
если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

каждое окно добавляет к показателю 0.2 кВт;
дверь «обходится» в 0.1 кВт.

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

первый показатель – это площадь комнаты;
второй – стандартное количество Вт на м2;
третий и четвертый указывают на то, что в комнате по одному окну и двери;
следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
шестой – корректирующий коэффициент касаемо расположения батареи.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Вычисление по объему

Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Тепловая мощность 1 секции

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

КТ – это то количество тепла, которое требуется данному помещению.
S – площадь.
К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Полезное видео

Расчет количества секций алюминиевых радиаторов отопления

Расчет мощности алюминиевой батареи можно проводить по-разному. Практически каждый из способов может дать ответ на вопрос, сколько секций нужно установить 1 кв. м. В принципе, ответ на этот вопрос ищут новички, ведь на самом деле, чтобы получить нужную цифру, нужно полностью использовать любой из методов. Потом из результата надо узнавать, сколько секций должно быть на 1 кв. м. Итоговые цифры уже позволяют определить нужное для комнаты количество ребер алюминиевого радиатора отопления, и поэтому расчет числа секций на 1 кв. м становится не совсем целесообразным. Но все-таки есть один простой способ.

Самый простой способ определения числа секций на 1 кв. м

Существует метод расчета алюминиевого радиатора по площади. Он исходит из того, что для обогрева 1 м2 помещения до комфортной температуры (ею является +20 °С) радиатор должен выделять 100 Вт тепла. Эту цифру нужно и использовать.

Итак, нужно выполнить следующие действия:

Определить тепловую мощность одного ребра радиатора отопления. Часто она равняется 180 Вт.
Рассчитать или измерить температуру теплоносителя в системе отопления. Если температура воды, входящей в батарею, составляет tвх. = 100 °С и, выходящей из нее, составляет tвых. = 80 °С, то цифру 100 делят на 180. Результат составляет 0,55. Именно 0,55 секции нужно использовать для 1 кв. м.
Если измеренные показатели ниже, то делают расчет показателя ΔT (в вышеуказанном случае он составляет 70 °С). Для этого используют формулу ΔT = (tвх. + tвых.)/2 — tк, где tк является желаемой температурой комнаты. Стандартно tк составляет 20 °С. Пусть tвх. = 60 °С, а tвых. = 40 °С, тогда ΔT = (60 + 40)/2 — 20 = 30 °С.
Найти специальную табличку, в которой определенному значению ΔT соответствует корректирующий коэффициент. Эти таблички нужно спрашивать у производителей. Для некоторых радиаторов отопления при ΔT = 30 °С этот коэффициент составляет 0,4.
Умножить тепловую мощность одного ребра на 0,4. 180 * 0,4 = 72 Вт. Именно столько тепла может передать одна секция от теплоносителя, нагретого до 60 °С.
Разделить норму на 72. Итого 100/72 = 1,389 секции нужно, чтобы отопить 1 м2.

Далее, этот показатель можно перемножить на площадь. Если помещение имеет 20 кв. м, то нужно установить батарею с 28 ребрами. Понятно, что лучше разбить ее пополам.

Этот метод имеет такие недостатки:

Норма 100 Вт рассчитана для помещений, высота которых меньше 3 м. Если комната выше, то нужно использовать корректирующий коэффициент.
Не учитываются потери тепла через окна, дверь, а также стены. если помещение является угловым.
Не учитывается потеря тепла, вызванная определенным способом установки батареи.

Правильный расчет

Он предусматривает умножение площади комнаты на норму 100. корректировку результата в зависимости от особенностей помещения и деление конечной цифры на мощность одной секции (желательно использовать скорректированную мощность).

Корректируют произведение площади и нормы, равной 100 Вт, таким образом:

На каждое окно к нему добавляют 0,2 кВт.
На каждую дверь к нему добавляют 0,1 кВт.
Для углового помещения конечную цифру умножают на 1,3. Если угловая комната расположена в частном доме, то коэффициент составляет 1,5.
Для помещения с высотой, большей 3 м, применяют коэффициенты 1,05 (высота 3 м), 1,1 (высота 3,5 м), 1,15 (высота 4 м), 1,2 (высота 4,5 м).

Нужно учесть и способ размещения батареи, который также приводит к потере тепла. Эти потери являются такими:

3-4% — в случае монтажа отопительного устройства под широким подоконником или полочкой;
7%. если радиатор отопления устанавливается в нише;
5-7%. если находится возле открытой стены, однако частично его закрывает экран;
20-25% — в случае полного закрытия экраном.

Пример расчета количества секций

Планируется поставить батарею в помещении с площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота стандартная, то есть равна 2,7 м. Радиатор отопления будет размещаться под подоконником (корректирующий коэффициент — 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из радиатора вода будет иметь температуру, равную 40 °С.

Расчет максимального количества ребер таков:

Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.

Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.

Метод учитывающий высоту

От вышеописанного способа он отличается тем, что предусматривает норму тепла на 1 куб. м. а также использует не площадь помещения, а объем. Нормой в этом случае является 41 Вт. Все другие корректировки являются такими же.

Если взять вышерассмотренный пример, то количество секций радиатора будет таким:

Q = (20 * 2,7 * 41 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 41,57. то есть 42. Конечно, этот показатель можно считать максимальным.

Как рассчитать количество секций радиатора

Расчет по площади

для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Как рассчитать количество секций радиатора: формула

Пример расчета количества секций радиаторов по площади помещения

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

для кирпичных на 1 м 3 требуется 34 Вт тепла;
для панельных — 41 Вт

Формула расчета количества секций по объему

Пример расчета по объему

Находим объем. 16 м 2 * 3 м = 48 м 3
Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Расчет секций радиаторов в зависимости от реальных условий

Формула расчета температурного напора системы отопления

Таблица коэффициентов для систем отопления с разной дельтой температур

Источники: http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://poluchi-teplo.ru/radiatoryi/alyum/raschet-kolichestva-sektsiy-alyuminievyih-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov

teplosten24.ru

по площади, по объему, в зависимости от температурного режима, материалов и размеров

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

для средней климатической полосы на отопление 1м²жилого помещения требуется 60-100Вт;
для областей выше 60^отребуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м², потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

в панельном доме на обогрев кубометра воздуха требуется 41Вт;
в кирпичном доме на м³ — 34Вт.
Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м² и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м³.

Дальше посчитаем для вариантов в панельном и кирпичном доме:

В панельном доме. Требуемое на отопление тепло 43,2м³*41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
В кирпичном доме. Тепла нужно 43,2м³*34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

-10^оС и выше — 0,7
-15^оС — 0,9
-20^оС — 1,1
-25^оС — 1,3
-30^оС — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя.

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м² площади. Тогда на помещение 16м² нужно: 16м²/1,8м²=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м²
алюминиевый — 1,9-2,0м²
чугунный — 1,4-1,5м².

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м². Считаем количество секций стандартного размера: 16м²/2м²=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90^оС, в обратке — 70^оС (обозначается 90/70) в помещении при этом должно быть 20^оС. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м². Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м². Потому нам потребуется 16м²/1,5м²=10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

высокотемпературная 90/70/20- (90+70)/2-20=60^оС;
низкотемпературный 55/45/20 — (55+45)/2-20=30^оС.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м²требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20^оС а, например, 25^оС просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55^оС. Теперь находим соотношение 60^оС/55^оС=1,1. Чтобы обеспечить температуру в 25^оС нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Возможно, вам интересно будет прочитать про расчет мощности котла или определение диаметра труб для системы отопления.

teplowood.ru

Сколько нужно секций радиатора на 1 м2?

Комфортная температура и микроклимат в помещениях обеспечивается отопительными устройствами – радиаторами отопления. Основным критерием при их выборе служит теплоотдача или тепловая мощность, зависящая непосредственно от размеров и материала, из которого изготовлен прибор.

Расчет мощности радиатора для стандартного помещения

Чтобы в жилище было не слишком жарко, но и не холодно, необходимо максимально ответственно подойти к выбору количества секций отопительного устройства, так как именно от этого зависит его мощность. Расчет ведется исключительно для каждого отдельно взятого помещения. Можно также воспользоваться специальными онлайн-калькуляторами, которые производители радиаторов размещают на сайтах.

Необходимое количество секций радиатора на 1 м2 можно рассчитать и самостоятельно с небольшой погрешностью. Но это не критично, так как на практике рекомендуется обеспечивать небольшой запас теплоотдачи – в пределах 25-30 %. Избыточную мощность можно откорректировать посредством установки вентилей, а вот недостаточную – отрегулировать невозможно.

Для стандартного помещения тепловая мощность рассчитывается в зависимости от тепловой мощности 1 секции биметаллического радиатора. Так, на обогрев 1 м2 площади нужно в пределах 0,1-0,13 кВт тепловой энергии. Это значит, что секция современного отопительного устройства мощностью 0,2 кВт способна обогреть 1,5-2 м2 площади. Если габариты комнаты составляют 10 м2, то рекомендуемое количество нагревательных секций будет составлять 5-7.

Более точный метод расчета

Нормативами регламентируется, что для отопления 1 м2 площади жилого помещения с учетом всех его особенностей нужны следующие значения мощности:

0,13 кВт – для комнаты со стандартной высотой (в пределах 2,5-2,7 м) с 2 окнами и 2 наружными стенами;
0,12 кВт – стандартная высота, 1 окно, 2 наружных стены;
0,10 кВт – 1 окно и 1 наружная стена, высота потолков стандартная.

Площадь комнаты умножается на одно из этих значений и получается необходимая тепловая мощность радиатора. При более высоких потолках, наличии огромного или 3-го окна либо эркера полученное число необходимо умножить на коэффициент 1,1.

Зная тепловую мощность, которая необходима для качественного обогрева помещения, легко рассчитать количество секций радиатора – полученное значение делится на мощность 1 секции.

dekormyhome.ru

РубрикаРазное

Сколько секций радиатора нужно на 1 м2 – Количество секций радиатора на 1 м2

Количество секций радиатора на 1 м2

Расчет количества секций радиаторов отопления – для чего это нужно знать

Общие сведения

Площадь помещения – расчет количества секций радиаторов отопления

Производим расчеты по объему помещения

Посчитаем максимально точно

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Расчет по площади помещения

Расчеты в зависимости от объема помещения

Что делать если нужен очень точный расчет?

Как рассчитать количество секций радиатора

Расчет по площади

Пример расчета количества секций радиаторов по площади помещения

Считаем батареи по объему

Пример расчета по объему

Теплоотдача одной секции

Расчет секций радиаторов в зависимости от реальных условий

Сколько секций радиаторов нужно на 1м2 — Канализация

Рекомендации по расчету до начала работы

Стандартный расчет радиаторов отопления

Приблизительный расчет для стандартных помещений

Расчет для нестандартных комнат

Максимально точный вариант расчета

Калькулятор расчета радиатора отопления

Расчет секций алюминиевых радиаторов на квадратный метр

Пример расчета

Вычисление по объему

Тепловая мощность 1 секции

Как учитывать эффективную мощность

Как корректировать результаты расчётов

Сколько в секции алюминиевого радиатора квт

Сколько нужно секций алюминиевого радиатора на 1 м2 — по площади

Сколько нужно секций радиатора на 1 м2. по объёму?

Расчет количества радиаторов отопления на площадь 1м2 видео

Расчет мощности радиатора в зависимости от климатических условий

Сколько нужно секций радиатора на 1 м2?

Сколько в секции алюминиевого радиатора квт

Сколько нужно секций алюминиевого радиатора на 1 м2 — по площади

Сколько нужно секций радиатора на 1 м2. по объёму?

Расчет количества радиаторов отопления на площадь 1м2 видео

Расчет мощности радиатора в зависимости от климатических условий

Замена старых чугунных батарей

Количество секций радиатора на 1 м2

Расчет количества секций радиаторов отопления – для чего это нужно знать

Общие сведения

Площадь помещения – расчет количества секций радиаторов отопления

Производим расчеты по объему помещения

Посчитаем максимально точно

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Расчет по площади помещения

Расчеты в зависимости от объема помещения

Что делать если нужен очень точный расчет?

Как рассчитать количество секций радиатора

Расчет по площади

Пример расчета количества секций радиаторов по площади помещения

Считаем батареи по объему

Пример расчета по объему

Теплоотдача одной секции

Расчет секций радиаторов в зависимости от реальных условий

Расчет количества секций алюминиевого радиатора

Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Расчет секций алюминиевых радиаторов на квадратный метр

Пример расчета

Вычисление по объему

Тепловая мощность 1 секции

Полезное видео

Расчет количества секций алюминиевых радиаторов отопления

Самый простой способ определения числа секций на 1 кв. м

Правильный расчет

Пример расчета количества секций

Метод учитывающий высоту

Похожие статьи:

Как рассчитать количество секций радиатора

Расчет по площади

Пример расчета количества секций радиаторов по площади помещения

Считаем батареи по объему

Пример расчета по объему

Теплоотдача одной секции

Расчет секций радиаторов в зависимости от реальных условий
