Уклон канализационной трубы: угол прокладки трубопровода

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Содержание статьи:

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

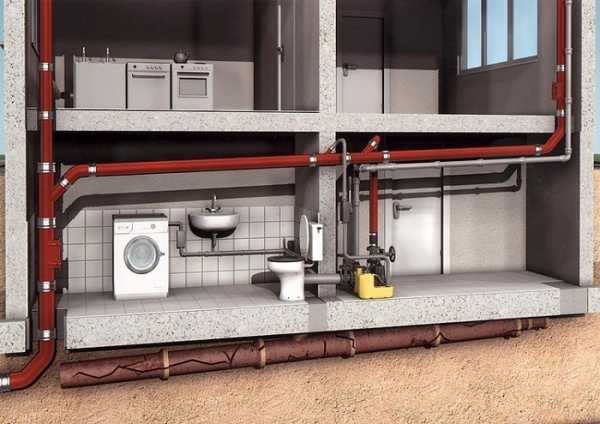

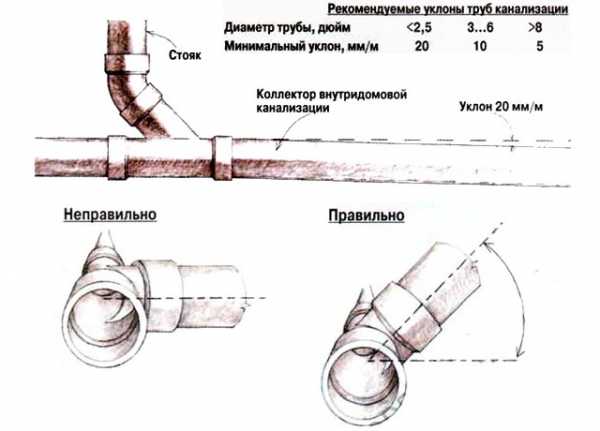

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

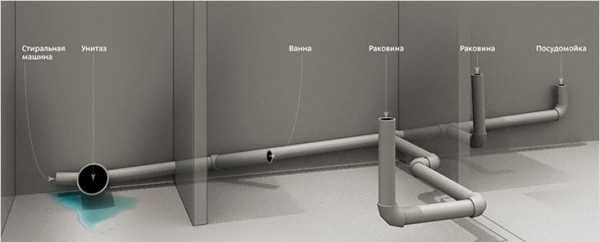

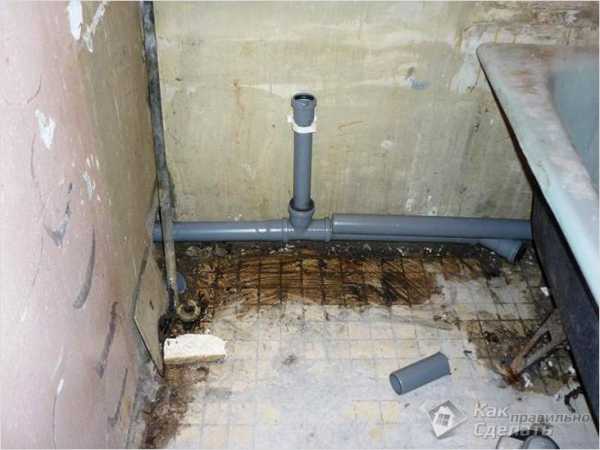

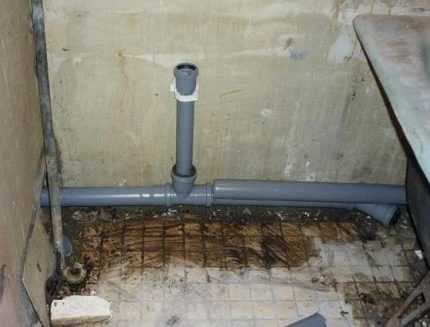

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом , результат – специфический запах канализации во всем доме или квартире.

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

Один из вариантов скрытого монтажа – полное или частичное заглубление в стены. В кирпичных и панельных домах для такого типа маскировки практикуют штробление с последующей отделкой – штукатуркой, гипсокартоном, керамической облицовкой

От вида монтажа, в частности, зависит допустимая длина трубопровода:

  • скрытые линии должны быть не длиннее 10 м;
  • открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Несмотря на правильное, с наклоном, расположение скрытых труб с целью технического обслуживания устраивают ревизионные камеры – как на поворотах, так и на протяженных прямых участках магистрали (+)

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение – монтаж двухраструбных муфт.

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

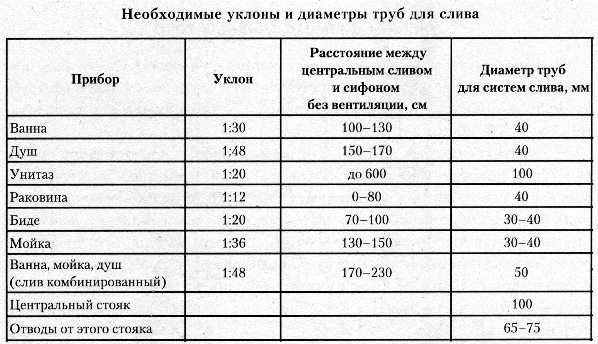

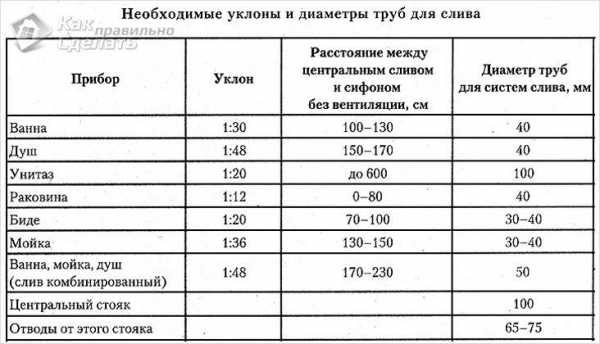

Нормативные значения даны в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров на погонный метр. Например, при монтаже отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на каждый метр) (+)

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

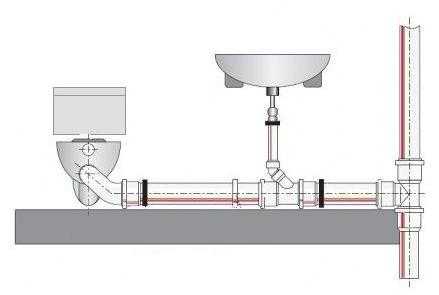

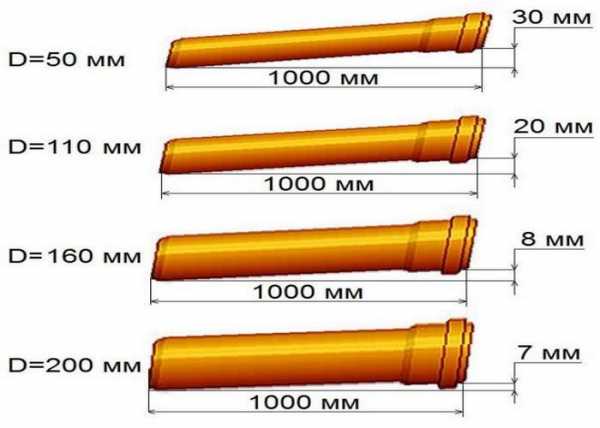

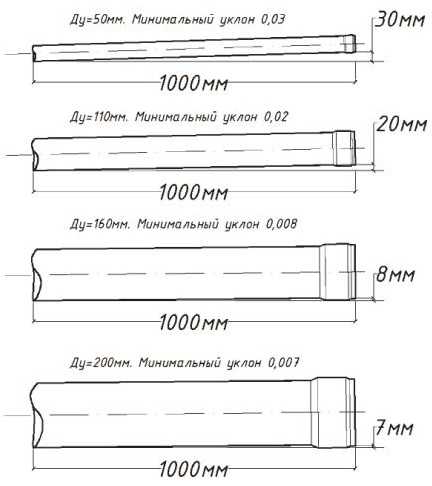

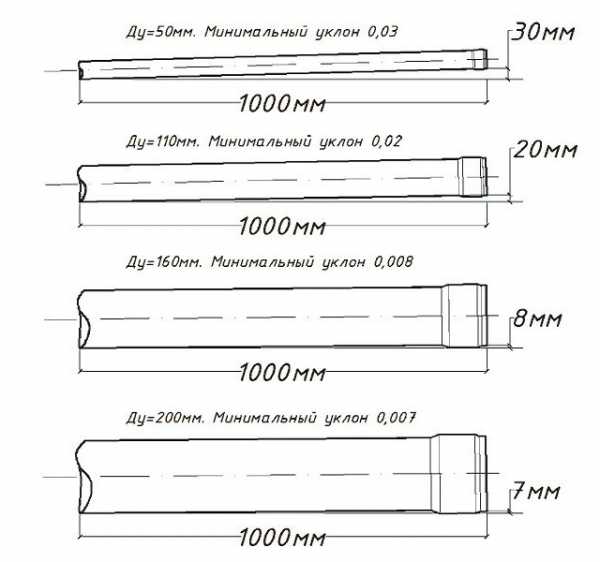

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен находиться в промежутке между данными из таблицы и 15 см/пог.м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

  • расположению труб, фитингов, мест соединений;
  • диаметру труб и соединительных фасонных частей;
  • длине каждого участка до стояка;
  • высоте напольного покрытия или отметке перекрытий, ниш и т.д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

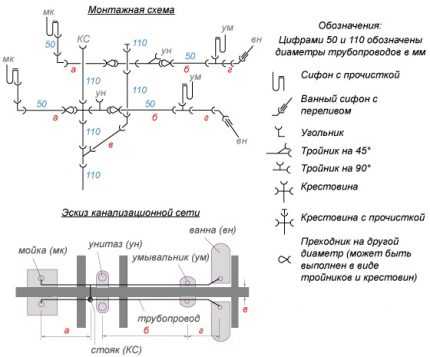

Образец замерной карты для монтажа труб канализации для двух квартир, подключенных к общему стояку. Две части абсолютно идентичны и расположены в зеркальном отражении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

  • стояка и мойки;
  • ванны и умывальника;
  • унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в .

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям – .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться .

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)

Для наружной канализации используют , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

  • при D 150 мм – от 0,007 м до 0,01 м;
  • при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

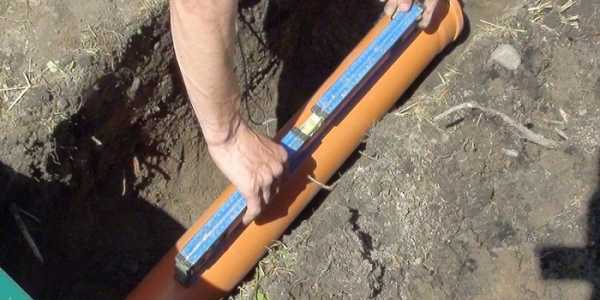

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Галерея изображений

Фото из

1-ый этап — копка траншеи

2-ой этап — устройство песчаной подушки

3-ий этап — утепление труб

4-ый этап — ввод в резервуар

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

  • Y – уровень наполненности;
  • H – уровень жидкости в трубе;
  • d – диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в санузле:

Подробное разъяснение теоретической части:

Полезное приспособление для соблюдения угла уклона:

Соблюдение норм при расчете угла наклона труб канализации имеет большое значение в технологическом плане. Расчеты лучше выполнять еще на этапе проектирования внутренней разводки или устройства наружного трубопровода.

Если возникают затруднения, рекомендуем обратиться к профессиональным инженерам-проектировщикам.

Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

какой минимальный уклон должен быть, допустимый уклон наружной канализации, угол наклона на метр внутренней канализации, фото и видео примеры

Содержание:

1. Определение уклона канализационных труб
2. Показатели угла наклона канализации в частном доме
3. Варианты расчета угла уклона
4. Определение уклона канализации без формул
5. Прокладка трубопроводов
6. Устройство наружной канализации

При обустройстве системы отвода сточных вод в частном доме необходимо составить проект, в процессе работы над которым помимо других параметров определяют, какой уклон должен быть у канализации. От этого показателя зависит качество вывода отработанной воды из постройки. Расчет делают до начала монтажа канализационной системы.

Угол наклона канализации учитывают при определении места, где следует сделать отверстие в стене здания или его фундаменте. Если он будет высчитан неверно, при проведении монтажных работ могут появиться неудобства, что повлечет дополнительные денежные расходы.

Установка канализационной системы согласно СНиП выполняется на основании специальных таблиц, в которых указываются усредненные значения, применяемые при монтаже центрального слива со всех сантехнических приборов.

Определение уклона канализационных труб


Канализационная система бывает:
  • смешанной;
  • раздельной.

Отвод отработанной жидкости и нечистот из частных домов осуществляется следующими способами:
  • под напором;
  • самотеком.

Напорный вариант в загородном домовладении применяют крайне редко, поскольку он дорог, его сложно обустроить и подобное устройство ненадежно по сравнению с самотечной канализацией. При решении обустроить напорный трубопровод нет необходимости производить вычисления, какой должен быть уклон канализации в частном доме, поскольку вода движется по магистрали под давлением (подробнее: «Какой должен быть уклон канализационной трубы по нормам»).

Делая расчет, нужно помнить, что уклон внутренней канализации будет отличаться от данного показателя для наружной и ливневой системы. Дело в том, в каждой из них передвигается жидкость, имеющая разный состав. При этом внешнюю канализацию нужно утеплить.

В СНиП 2,04.03-85 указано, что на размер уклона канализации влияет скорость передвижения сточной жидкости, материал изготовления труб и степень их заполнения.

Общие правила для создания уклона канализации:

  • для трубопровода, проходящего внутри дома, он должен составлять 0,5-1 сантиметра на каждый погонный метр;
  • при прокладке наружной магистрали – 1-2 сантиметра.

Но это примерные величины, а более точные параметры можно узнать при проведении подробных расчетов.

Показатели угла наклона канализации в частном доме


Такой показатель как угол наклона трубы при обустройстве системы отвода стоков в частном доме означает степень изменения ее расположения относительно горизонтальной линии. Размер угла уклона вычисляется как разница высот между нижней точкой поверхности трубопровода в его начале и в конце. В стандартной системе измерения для сравнения угол обозначают в градусах.
Если используется труба диаметром 50 миллиметров, наклон из расчета на погонный метр составит 0,03 м. Например, при четырехметровой протяженности трубопровода разница в высоте будет равна (0,03х4) или 12 сантиметров.

С целью недопущения ошибок, когда создается канализация — уклон на метр определяют при помощи правильной методики расчетов.

Варианты расчета угла уклона


На практике применяют две методики, которые позволяют без особых усилий вычислить угол наклона трубы:
  • безрасчетную;
  • расчетную.

Безрасчетный способ дает возможность определить разность высот на конкретном отрезке трубопровода в зависимости от его диаметра. Усредненное значение данного параметра равно примерно 3% и может изменяться, исходя из условий эксплуатации.

Расчетный способ предназначается для канализационных систем с постоянным напором стоков.

Его проводят на основании одной из двух методик вычислений:

  • с использованием формулы Колбрука-Уайта;
  • путем определения соответствия скорости движения стоков по трубам нормативному коэффициенту.

Для частных домов применение формул затруднительно, поскольку узнать степень наполняемости трубопровода и скорость движения жидкости по нему невозможно без наличия специального оборудования, которым пользуются в своей работе профессионалы при расчете угла наклона. Поэтому уклон труб в индивидуальном домовладении вычисляют по безрасчетной методике.

Определение уклона канализации без формул


При монтаже наружной или внутренней канализационной сети без применения сложных формул пользуются значениями с установленным лимитом. Это максимальный и минимальный уклон для канализации.

При прокладке наружной магистрали уклон делают не менее 0,015 м на один погонный метр. Исходя из этого показателя, выполняется внутридомовая разводка труб, кроме коротких участков, равных по длине менее одного метра. В таком случае будет достаточно величины 0,01 на метр. Если не придерживаться данного параметра, твердые фракции осядут на внутренней поверхности труб и станут причиной их засорения.

Максимальный уклон наружной канализации зависит от скорости передвижения стоков внутри трубы. Так для продукции из пластика этот параметр не должен превышать 1,43 м/с. В случае увеличения скорости происходит деление стоков на фракции, в результате чего начинают оседать твердые частицы. Максимальный показатель уклона не может быть более 3%.

Прокладка трубопроводов


Под правильным монтажом внутренней сети канализации подразумевают прокладку труб под определенным уклоном. Он составляет от 20 до 25 миллиметров на погонный метр, что обеспечивает прохождение стоков без препятствий по трубопроводу, тем самым предотвращая появление засоров в трубах без нарушения их способности самоочищаться. Максимально допустимый уклон канализации можно делать только на коротких участках магистрали.

Для проведения работы потребуются:
  • поливинилхлоридные или полипропиленовые трубы диаметром 50 – 100 миллиметров;
  • хомуты;
  • паяльник;
  • резиновые уплотнители в раструбах;
  • клей.

Сделать выбор между поливинилхлоридными или полипропиленовыми трубами непросто, поэтому предпочитают изделия, имеющиеся под рукой. Для прокладки полипропиленовых изделий требуется паяльник. Поливинилхлоридные трубы соединяют при помощи клея или резиновых уплотнителей.
Диаметр изделий, используемых в частном доме для монтажа внутренней канализации должен составлять 50 или 100 миллиметров. Трубы со вторым параметром предназначаются для установки стояков в двух — трехэтажных домовладениях для соединения их с сантехническими приборами и объединения всех элементов, входящих в систему канализации, при выводе ее за пределы здания. Для подключения других мест отведения стоков используют трубы диаметром не меньше 50 миллиметров.

Для крепления труб между собой и к стенам задействуют хомуты. С их же помощью закрепляют стояк и трубу, установленную в месте вывода стоков из постройки.

Устройство наружной канализации


При обустройстве наружной канализационной сети поступают следующим образом:
  • за точку отсчета принимают место ее выхода из здания;
  • минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа»). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
  • при проектировании наружной сети непременно учитывают рельеф местности;
  • сливную яму обустраивают на участке в самой низкой его точке;
  • к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Необходимо учитывать расстояние септика от дома, которое не должно быть меньше нормативов. Допускается использование труб чугунных, асбестоцементных или из пластмассы.

Продукция из чугуна считается наиболее прочной, но у нее большой вес. Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров.

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений.

Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

kanalizaciyadoma.com

Уклон канализационной трубы — рассчитываем правильно

Монтируя инженерные коммуникации, каждый застройщик пытается сделать канализационную систему самотечной, когда все стоки уходят самостоятельно.

Для того чтобы движение было самопроизвольным без каких-либо непредвиденных последствий, канализационный трубопровод требуется монтировать под уклоном с учетом определенных строительных норм.

Данные стандарты должны быть соблюдены для того, чтобы все стоки (вода, твердые частицы) двигались с одинаковой скоростью.

О том, какой уклон канализационной трубы должен быть, читайте далее в статье.

Зависимость работы системы водоотведения от угла наклона

Если вы монтируете конструкцию самостоятельно, обязательно проследите, чтобы угол уклона канализационной трубы был выдержан согласно установленным стандартам. В случае если градус окажется меньше, время схождения воды увеличится. Это приведет к тому, что на внутренних стенках цилиндрических изделий скопятся осадки, которые образуют засор. Помимо проблем со смывом появится неприятный запах.

Уклон под максимальным углом

Большой уклон так же неприемлем, как и маленький, поскольку стоки сойдут довольно быстро, а твердые частицы задержатся на стенах трубопровода.

Прежде всего, это объясняется плотностью. Поскольку этот параметр отличается, движение стоков будет проходить в разном скоростном режиме. Максимальный уклон для канализационных труб, так же как и минимальный, значительно снижает эффективность работы всей системы.

Большой уклон трубы в частном доме, как бы странно это ни звучало, приведет к тому, что вам придется чаще пользоваться вантузом или канализационным тросом. Этот факт объясняется тем, что вода быстро сойдет, не успевая смыть крупные и плотные нечистоты.

Осадки будут накапливаться на стенках трубопровода, что приведет к гниению, вызывая неприятные запахи. Это станет причиной постоянного засора канализации, которую вам придется чистить как минимум один раз в месяц.

Кроме того, следует учитывать, что большая скорость движения стоков при значительном наклоне канализации увеличивает нагрузку на фитинги и трубопроводные стыки. Потому так важно перед монтажом системы водоотведения максимально правильно рассчитать наклон канализационной трубы.

Нормативные показатели являются рекомендательными, но при этом они разработаны с учетом многолетнего опыта.  Если есть возможность, придерживайтесь установленных норм. Во всех справочных изданиях необходимые сведения представлены в таблице.

Правильный расчет уклона

Чтобы понять, что такое канализационный уклон, следует ознакомиться с нормативными актами, где этот показатель обозначается в долях, которые отмечены десятичными дробями.

В расчете угла размещения канализационной трубы нет ничего сложного. Например, если у вас отметка 0,05, это значит, что при прокладке метрового отрезка цилиндрического изделия разница высоты на концах составляет 5 см.

Если ваша коммуникация имеет длину 30 м, значит, требуется 5 умножить на 30, что равняется 150. То есть конец сточной трубы должен быть опущен на 150 см. Необходимо помнить, что правильный расчет всецело зависит от полной длины всей системы.

В случае если вы используете трубу диаметром 50 мм и длиной 1 м, угол расположения канализации будет равен 0,03 м.

Не забывайте, что правильный уклон труб не должен превышать 15 см на 1 м коммуникации.

Виды канализации

Существует два основных типа системы водоотведения: внутренняя и наружная.

Независимо от варианта конструкции, которую вы монтируете, уклон должен выдерживаться в любом случае. Не следует забывать о том, что чем меньше диаметр укладываемых труб, тем больше должен быть угол расположения коммуникаций.

В нормативных документах указана таблица параметров уклона. Если из-за сложности рельефа не удается выдержать все стандарты, необходимый угол можно уменьшить до нижней нормативной границы.

Если без большого уклона не обойтись, по ходу канализационной трассы монтируйте тройники с отводами. Это даст вам возможность без проблем чистить засоры, поскольку вероятность их появления очень высока.

Чтобы система водоотведения не приносила непредвиденных хлопот, устанавливайте трубы под рекомендуемым углом на том участке, где это возможно.

Не забывайте о перепадном колодце, из которого под нужным уклоном будет выводиться трубопровод. В зависимости от длины канализационной системы вам может понадобиться несколько аналогичных колодцев. Такой вариант обустройства комплекса инженерных сооружений более трудоемок, однако это гарантирует качественную работу всей конструкции.

Необходимо помнить, что при укладке канализации лучше использовать пластиковые трубы. Благодаря материалу, из которого они изготовлены, стенки цилиндрических элементов получаются идеально ровными, что делает невозможным возникновение засорения. Осадков на поверхностях труб практически не остается.

Определить правильный уклон – это только половина работы, ведь его еще следует грамотно выдержать при прокладке канализационного трубопровода. Для этого вам потребуется строительный уровень, в конструкцию которого входит угломер. При отсутствии специального инструмента воспользуйтесь универсальным.

Прокладывая систему от разных приборов (раковины, ванны, унитаза), помните, что углы расположения канализационных труб будут отличаться друг от друга.

Уклон в помещении

Если вы прокладываете коммуникацию внутри комнаты, нужные уклоны можно отмечать на поверхности стены.

Не стоит выставлять ориентир по уровню пола. В данном случае рекомендуется отбить линию горизонта с помощью нивелира. При отсутствии этого прибора можно воспользоваться универсальным уровнем.

После проведения этой процедуры просчитайте нужный перепад и поднимите отдаленный конец трубы канализации. Только после того, как вы убедитесь, что уклон рассчитан правильно, начинайте монтаж коммуникаций.

В ванной и туалете нужный уровень выкладывается с использованием цементного раствора, поскольку впоследствии трубопровод будет дополнительно отделываться коробом, изготовленным из гипсокартона. В дальнейшем на него следует наклеить облицовочную плитку.

На сегодняшний день канализационный трубопровод укладывается в штрабы. Однако такой вариант доступен далеко не каждому, поскольку в панельных домах толщина стен не соответствует данному проекту.

Если прокладка системы идет от кухни, используются подставки, сделанные из клиньев. После этого смонтированный канализационный трубопровод фиксируется к поверхности стены с применением специальных держателей. Шаг между ними не должен превышать 40 см.

Во время монтажа системы канализационные раструбы следует разворачивать против движения потока. Это поможет избежать подтекающих стыков.

При размещении трубопровода вне комнаты он укладывается в подготовленные траншеи. Монтируя трассу, необходимо сделать ее максимально ровной. Не стоит забывать о том, что места поворотов – это сегмент постоянных засоров.

Если без изгибов обойтись невозможно, на этом участке требуется установить тройник, из которого следует обязательно вывести отрезок трубы, которая должна располагаться выше уровня грунта.

Не забудьте заглушить ее специальной крышкой. Благодаря такому отводу у вас появится дополнительная возможность прочистить засоренное место.

Во время монтажа внешней канализационной системы подготовленная траншея должна обязательно иметь ровное дно. Важно, чтобы глубина готового углубления была на 25 см больше итоговой. Впоследствии в него укладывается подушка из песка.


Если канализационный трубопровод имеет малую протяженность и незначительные перепады, дно траншеи можно оставить ровным. В случае если разница довольно большая, следует сделать песчаную подушку и сформировать нужный уклон.

Песок засыпается слоями, выравнивается по уровню и уплотняется с использованием большого количества воды. Для получения максимально ровного дна желательно сформировать четыре слоя песка.

После того как вы полностью подготовите траншею, можно укладывать трубы и засыпать их природным строительным материалом. Он должен прикрыть инженерное сооружение до половины, при этом остальное пространство заполняется почвой.

Выставляем угол наклона трубы с помощью оборудования

Чтобы грамотно определить угол наклона канализационного цилиндрического изделия, следует запастись специальными инструментами. На глаз невозможно правильно провести монтажные работы, поэтому вам обязательно потребуются строительный уровень (водяной или универсальный) и нивелир.

Если при прокладке канализационной системы применяется водяной тип измерительного инструмента, важно, чтобы он имел на дне круглую выемку. Это позволит прочно фиксировать уровень во время проектирования уклона, особенно если труба выполнена из металла, так как на приборе предусмотрен магнит.

Похожие статьи:

vseprotruby.ru

Уклон канализационной трубы на 1 метр: СНиП и угол уклона

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов. Только так вы получите эффективно работающую и долговечную систему. Особенно важно соблюдать уклон канализационной трубы при устройстве самотёчной системы (именно такой вариант удаления стоков используется в квартире и частном доме). Этот параметр зависит от диаметра и длины канализации. Он выбираться согласно СНиП 2.04.03-85 и 2.04.01-85. Недостаточный, как и чрезмерный, уклон труб может привести к множеству проблем.  В нашей статье мы расскажем, какой нужен наклон внутренней и наружной канализации, как делать его расчет и на что обращать внимание.

Особенности определения превышения

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов

Чтобы определить минимальный уклон канализации, домашние мастера пользуются следующими методами:

  1. Чтобы не делать расчет, некоторые мастера стараются выполнить угол наклона как можно больше.
  2. Некоторые умельцы вообще упускают этот момент или делают минимальное превышение, которое оговорено в СНиП для трубопроводов другого диаметра.
  3. Чтобы правильно определить уклон канализационной трубы, нужно сделать специальный расчет, руководствуясь нормативами из СНиП и других регламентирующих документов.

Как может показаться, слишком большой уклон канализационного трубопровода поможет стокам быстрее стекать в общедомовую систему. Однако при очень быстром течении стоков они не успевают смыть все твердые частицы, и те откладываются на внутренней поверхности, образуя засор. Кроме этого, при большой скорости стоки перекрывают весь просвет изделия и вызывают срыв гидрозатвора в сифонах. В итоге газы из канализации проходят в помещение. Именно поэтом даже максимальный наклон трубопровода строго ограничивается СНиП.

Важно: запрещено делать уклон трубопровода канализации больше чем 150 мм на погонный метр.

Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации.

Внимание: чтобы канализация прослужила вам без поломок  и как можно дольше, необходимо делать предварительный расчет с учётом норм из СНиП, согласно которым превышение подбирается в зависимости от диаметра и протяжённости трубы.

Назначение

Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме

Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме, потому что благодаря этому можно застраховаться от многих проблем в ходе эксплуатации сетей:

  1. Если система заилится из-за недостаточного уклона или его отсутствия, то просвет канализации сузится, и при сливании большого количества воды будет возникать гидроудар, срывающий гидрозатворы в сифонах. Если в сифоне не будет гидрозатвора, неприятные канализационные газы начнут проникать в помещение квартиры.
  2. Заиливание магистрального трубопровода будет приводить к выходу всей системы из строя.
  3. Нормативный уклон канализационной трубы позволит защитить от прорывов и протечек, образующихся в подвале доме.
  4. Если без наклона установить чугунные элементы канализации, подверженные коррозии, то в системе могут образовываться свищи и прорехи из-за застоя воды.

Важно: наклон трубопровода нужен, чтобы получить оптимальную скорость перемещения сточных вод, при которой твёрдые частицы будут транспортироваться к конечной точке без оседания на дне изделия. Согласно нормам СНиП скорость течения стоков по системе должна быть 0,7 м/сек.

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

Рекомендуем к прочтению:

  • Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
  • Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
  • Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
  • Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
  • Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
  • Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше  1,7 … 2,3 м, а наклон – 1 к 48.
Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

  • Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
  • Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
  • Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
  • От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Превышение на погонный метр

Чем больше диаметр трубопровода, тем меньше величина превышения

Как правило, уклон канализации на 1 метр согласно СНиП определяется не в градусах, а в величине, которая выражается в соотношении превышения одного конца трубопровода над другим к погонному метру длины.

Чтобы вы знали, какой уклон труб делать на погонный метр, можете воспользоваться следующими данными:

  • Для элементов сечением 50 мм минимальная величина равна 0,03 промилле, то есть один край метрового изделия должен быть выше второго на 30 мм.
  • Трубопровод диаметром 110 мм должен иметь превышение, равное 0,02. Это значит, что один край выше другого на 20 мм при длине 1 метр.
  • Трубопровод сечением 160 мм должен иметь минимальный наклон 0,008 промилле. Значит, превышение метрового участка составляет 8 мм.
  • Элементы с размером 200 мм должны иметь превышение 0,007 промилле, то есть один конец метрового отрезка выше другого на 7 мм.

Важно: чем больше диаметр трубопровода, тем меньше величина превышения.

Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см.

Наружные сети

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:

Рекомендуем к прочтению:

  1. Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
  2. В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.

Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.

Расчет наполняемости

При выполнении расчета обязательно находится наполняемость трубопровода

При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.

Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1.

Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

  • для пластиковых и стеклянных изделий он равен 0,5;
  • для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.

Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.

vodakanazer.ru

На что влияет уклон канализационной трубы и как он рассчитывается

Содержание статьи

Уклон канализационной трубы – это важное условие для естественного отвода сточных вод. Горизонтально расположенный водосток или устройство, спроектированное с неверным склоном, станет причиной неработоспособности всей системы отвода отходов жизнедеятельности и сточных вод.

Уклон труб канализации

Если угол наклона канализационной трубы будет недостаточным, очень быстро возникнут застои системы, потребуются регулярные прочистки и сам процесс обслуживания трубопровода будет осложнен. Именно поэтому существуют нормы СНиП, которые устанавливают, какой должен быть минимальный скат внутреннего и внешнего водостока.

Перед началом проведения работ по обустройству системы отвода и очистки переработанной воды, необходимо ознакомиться с существующими нормами и рекомендациями.

Следование рекомендациям гарантирует длительную и надежную работу канализационных сооружений.

Вернуться к содержанию ↑

Расчет уклона внутренней системы слива

Водоотвод начинается с приборов, расположенных внутри дома. Это могут быть раковина, душ, туалет, умывальник, унитаз. После смывания воды, она по отлаженной системе выводится наружу. Для того чтобы отвод производился без сбоев, необходимо учитывать уклон трубопровода при монтаже.

СНиП измеряет уклон канализационной трубы исключительно в сантиметрах. Для удобства подсчета наклона внутреннего водостока в частном доме используется упрощенная формула:

Минимальный склон водосточной трубы должен быть два сантиметра на один погонный метр трубопровода.

Данное правило достаточно простое и означает, что наклон канализационной трубы должен быть таким, чтобы каждый последующий метр коммуникации был расположен ниже предыдущего на 2 см. Измерения в градусах может иметь погрешности, которые приведут к непоправимым последствиям. Общепринятое исчисление наклона в сантиметрах значительно облегчает процесс самостоятельного монтажа водосточного сооружения.

Уклон и диаметр трубы для слива

СНиП регулирует не только то, какой должен быть наклон, но также и то, как правильно монтировать канализационный комплекс. Основополагающие правила СНиП следующие:

  1. Наклонение устройства водостока необходимо учитывать на стадии проектирования сооружения.
  2. Рекомендуемый уклон канализации в частном доме зависит от диаметра стояка.
  3. Для труб размером до 50 мм склон рекомендуется выполнять в три см на погонный метр.
  4. Стояки, имеющие диаметр до 110 мм могут иметь уклон два см на метр.
  5. Трубы с размером 160 мм могут иметь угол наклона 0,8 см на погонный метр водостока.

Нормы СНиП по уклону канализационной магистрали в зависимости от ее диаметра визуально продемонстрированы на рисунке:

Нормы СНиП по уклону канализации

Максимальный склон также не рекомендуется применять в частном доме. Слишком крутой спуск сливной трубы приведет к быстрому вытеканию жидкости и оседанию твердых примесей на стенах водостока. В дальнейшем это грозит образованием застоев, срывом сифонов, а также возникновению неприятных запахов в помещении.

При монтаже лучше руководствоваться существующими нормами и не превышать рекомендуемые параметры.

Вернуться к содержанию ↑

Нормы уклона системы внешней канализации

Устройство наружной канализации предназначено для отвода переработанного стока от внутридомовых сантехнических устройств до септика. Трубы для наружной системы слива могут быть изготовлены из следующих материалов:

  • Чугун;
  • Асбестоцемент;
  • Гофрированный полиэтилен.

Диаметр труб, что используются для наружной канализации, является довольно большим, поэтому для них применяются отдельные нормы СНиП:

  • При размере наружной трубы до 150 мм, минимальный угол наклона составляет 0,8 сантиметров на метр;
  • В случае если диаметр наружной канализационной магистрали составляет 200 мм, угол наклона должен быть не мене 0,7 сантиметров на метр;
  • Максимальный склон дренажа составляет 15 сантиметров на метр трубы. В противном случае устройство будет работать неэффективно.

Уклон внешней трубы канализации

Лучше всего использовать самотечную систему. Она не требует расходов электроэнергии и обеспечивается созданием необходимого рельефа на пути трубопровода. Именно поэтому земельные работы являются важным и ответственным этапом. Траншеи, что выкапывают для внешнего элемента коллектора, должны иметь достаточную покатость. Это обеспечит беспрепятственное прохождение сточных вод, отсутствие прогибов трубопровода и наименьшее количество засоров.

Не стоит забывать об утеплении наружной канализации и размещении трубы ниже точки промерзания грунта.

Оптимальный угол уклона должен быть в пределах между минимальными и максимальными показателями. Использование водосточной магистрали с наибольшим наклоном возможно лишь в тех случаях, когда она применяется исключительно для отвода чистой воды из раковины, и нет риска возникновения заторов. Но даже здесь нужно быть предельно осторожным и не спровоцировать срыв сифона или повреждение внутренней или наружной системы водоканализации.

Вернуться к содержанию ↑

Выводы

Минимальным углом наклона канализационного трубопровода является величина от 0,7 до 3 см в зависимости от используемого диаметра. Максимальной величиной для любой канализации является величина 15 см на метр погонный. Оптимальной значение находится посередине этих показателей и высчитывается в зависимости от предполагаемой нагрузки на сооружение.

Вернуться к содержанию ↑

Трубы для наружной и внутренней канализации

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Какой уклон канализационной трубы должен быть

При проектировании и последующем монтаже канализационной системы необходимо знать о правильном наклоне трубы канализации. Система является самотечной, стоки движутся по трубам под влиянием силы тяжести. Ошибка при выборе наклона трубы может привести к неправильной работе канализационной системы. Какой уклон канализационной трубы должен быть и как его правильно выбрать — об этом вы узнаете, прочитав статью.

Напорную канализацию в частном строительстве могут себе позволить не многие россияне. При составлении проекта безнапорной канализации, главное, правильно рассчитать, под каким углом наклона надо смонтировать трубы канализации. Ошибки чреваты сбоями работы системы, а то и невозможностью ее использования.

Как устроена система канализации

Домашняя система канализации

Сеть труб, отводящая стоки от сантехнических приборов в очистные сооружения — образует систему канализации. В отличие от измерения различных углов в градусах, уклон трубы канализации определяется в см на метр трубы.

Вода не течет в гору, поэтому трубопровод монтируется под уклоном, и стоки передвигаются самотеком по трубам. Казалось бы, напрашивается вывод, чем уклон больше, тем лучше, но все не так. Канализационные стоки имеют различные включения: мусор, жир, кусочки пищи. Если все это осядет в трубе, то со временем проход полностью засорится и вода не сможет уходить в очистные сооружения. Система будет отлично работать, если вы подберете оптимальную скорость движения стоков по канализационным трубам, а она регулируется углом наклона трубы. Скорость в 1 м/сек является оптимальной для жидкости в безнапорной канализационной системе. При такой скорости вода смоет все нечистоты в септик. Система канализации будет самоочищаться, и засоры смогут возникнуть только в экстраординарных случаях. Вам не надо будет с ними постоянно бороться.

Недостаточный уклон

Уклон трубы сделан недостаточным, что в этом случае происходит? Вода не сможет смывать все твердые вещества, они выпадут в осадок и образуют засор в канализационной трубе.

Уклон безнапорной канализации сделан большим, но тогда могут возникнуть различные проблемы:

  • скорость воды будет велика, она просто не успеет смыть твердые вещества и нечисты;
  • большой наклон трубы может привести к срывам водяных затворов во время слива, а это приведет к появлению специфического запаха канализации в помещение.

Расчет наклона

Значения уклона канализационных труб

Уклон канализационного трубопровода определяется в сантиметрах. Чтобы лучше понять обозначение наклона трубы, рассмотрим простой пример. Наклон трубы составляет 0,04 см. Это означает, что высота понижения составляет 4 см на каждый метр канализационной трубы. Длина трубопровода 4 м, значит, нижняя его точка находиться ниже верхней на 16 см (4х4=16).

Определить оптимальный наклон трубопровода в помещении поможет расчет значения степени наполняемости трубы. Не стоит углубляться в математические расчеты. Наполняемость для гладких пластиковых труб равняется 0,5, а для труб с шероховатой неровной поверхностью 0,6.

Эти показатели наполнения трубы позволяют жидкости передвигаться по канализационным трубам с оптимальной скоростью.

Нормы значений уклона

Уклон труб канализации

Наклон трубопровода зависит от диаметра трубы. Существуют нормы уклона труб:

  • сечение трубы 50 мм, угол наклона 0,03;
  • сечение трубы 85-100 мм, угол наклона 0,02.

Нормы отводов для сантехнических приборов

  • умывальник, отвод производится трубами диаметр, которых равняется в 40-50 мм с углом наклона 0, 025-0,035;
  • унитаз, для отвода используется труба сечением 100 мм, наклон 0, 012-0,02.

Правильный монтаж труб канализации

При монтаже безнапорной канализации не последнюю роль играет выбор наклона труб, расположенных снаружи здания. Обычно такие трубы имеют больший диаметр, чем трубы внутридомовой канализации. При монтаже труб сечением в 150 мм соблюдайте угол наклона в 0, 008, в исключительных случаях 0, 007. Если вы используете для наружного монтажа канализации трубы сечением в 200 мм, то оптимальный их наклон будет равняться 0,007, а минимальный 0, 005.

Максимальный допустимый угол наклона наружных труб канализации равен 0, 15. Это означает, что система канализации не сможет работать эффективно, если наклон наружных труб превышает 15 см на метр ее длины.

Выбрать правильный наклон — гарантия эффективной работы безнапорной канализационной системы. При нарушении норм расчета и монтажа качественная работа системы невозможна, в ней постоянно будут образовываться засоры.

При самостоятельном монтаже канализации строго придерживайтесь всех правил и норм, если вы наняли рабочих, то проследите, чтобы они их строго выполняли, тогда вы будете иметь в доме отлично работающую канализационную систему.

Видео

В заключение предлагаем в ознакомительных целях посмотреть видеоролик о правилах прокладки труб канализации:

kakpravilnosdelat.ru

внутренняя и внешняя труба канализации. Снипы. Расчет угла наклона канализации.

Уклон канализации

   Канализация – важнейший элемент системы жизнеобеспечения загородного жилого дома. И очень важно, чтобы сделана она была в соответствии со всеми требованиями. В абсолютном большинстве случаев это устройство, не имеет никаких насосов, и сток вод происходит естественным путем, под действием силы тяжести. Поэтому даже тем, кто совершенно забыл школьный курс физики понятно, что ключевым моментом является уклон канализации, который обеспечивает ее нормальное функционирование.

Уклон канализации — Фото 01

Что такое угол наклона трубы

   Если мысленно провести через смонтированный трубопровод, идеально горизонтальную линию, то они образуют геометрический угол. Однако измеряться он будет не в привычных всем градусах, для трубопроводов эта единица измерения не применяется. Угол, который обеспечит оптимальный уклон канализации, СНИП рекомендуют измерять в сантиметрах на метр. Такая размерность кажется сложной, однако, только на первый взгляд.

   На самом деле, она просто показывает насколько сантиметров один конец  метровой трубы,  выше другого.

Домашняя система канализации — Фото 02

   На практике, чаще всего, уклон трубы канализации выражается простой или десятичной дробью. К примеру,  1/20 будет обозначать уклон 5 см. (1 м  разделить на 20 см). 0.02 – то же самое, в десятичном выражении.

Зависимость нормальной работы канализации от угла наклона

   Большинство владельцев загородных домов, даже не задумывается о том, чтобы выбрать оптимальный уклон системы. Они  интуитивно стараются сделать его как можно больше, полагая, что так стоки будут быстрее сливаться. Это справедливо только для чистой воды.

  Канализационные стоки содержат большое число примесей, которые  имеют различную плотность, а значит, и передвигаются по трубопроводу с разной скоростью. Поэтому необоснованно большой, как и слишком маленький уклон канализационной трубы,  может  значительно снизить эффективность всей системы.

Нормативные показатели уклона — Фото 03

Недостаточный уклон канализационной трубы

   Маленький угол наклона трубопровода приведет к его частым засорам. Происходит это по той простой причине, что скорости потока воды недостаточно для того, чтобы смыть тяжелые фракции со стенок трубы. В результате канализация постепенно заиливается и требует систематической прочистки. И чем меньше  будет наклон, тем чаще придется пользоваться услугами сантехника.

   Поэтому минимальный уклон канализации должен быть не менее 0.02.

Недостаточный уклон — Фото 04

Слишком большой уклон

   Слишком крутой уклон канализации, тоже, как ни странно, может привести к частому использованию вантуза и троса. В этом случае движение воды будет настолько интенсивным и скоротечным, что  не только не успеет смыть твердые нечистоты, но при определенных условиях, может даже прижать их к стенкам трубы.

   Кроме того, высокая скорость потока предъявляет дополнительные требования к качеству крепления фитингов, обеспечивающих водяные затворы. Повышенной нагрузки при этом, подвергаются и стыки трубопровода. Поэтому очень важно перед началом работ, выбрать оптимальный угол наклона.

Определение уклона

   Пропускная способность любой трубы, напрямую зависит от ее диаметра. Поэтому вполне естественно, что и оптимальный уклон, для каждого сечения будет различным. Чем больше диаметр трубопровода, тем меньший угол необходим для нормального функционирования системы. Уклон канализации по СНИП, для каждого типоразмера приведен в таблице.

Диаметр трубы Рекомендуемый уклон
50 мм 0.03
85 мм 0.02
100 мм 0.13 – 0.02

   Это усредненные данные, полученные путем теоретических вычислений. На практике крутизна слива определяется не только геометрией трубы. Немаловажным является и то, откуда отводятся нечистоты.

   Ведь понятно, что количество в них твердых фракций, отличается в зависимости от санитарно-технических приспособлений. Это вносит коррективы и в итоговый  уклон трубы.

Сантехнический прибор Диаметр трубы Уклон
Ванна 40 мм 1/30
Унитаз 100 мм 1/20
Душ 40 мм 1/48
Раковина 40 мм 1/12
Мойка 40 мм 1/36

   Отдельно, несколько слов следует сказать про уклон канализационной трубы 110 мм. Изделия этого диаметра чаще всего предназначены для стыковки домовой и городской систем.  Поэтому, несмотря на свою большую пропускную способность, 110-е трубы  должны иметь приличный уклон. Как правило, в зависимости от расстояния до городского коллектора, на 1 метр трубы, уклон канализации может быть от 5 до 15 см.

   Вообще стоит отметить, что уличная канализация, независимо от того, будет ли она подключаться к центральной сети или заканчиваться в местном септике, должна иметь больший угол наклона, чем внутренняя. Однако не нужно злоупотреблять, уклон наружной канализации более 15 см. на метр, делает  ее абсолютно не эффективной.

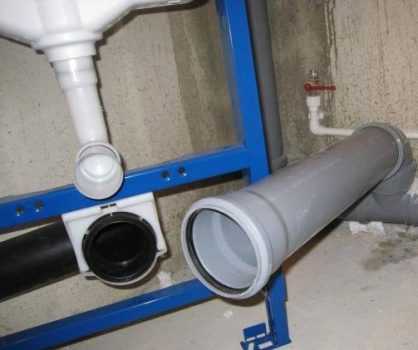

Пример угла наклона для труб разных диаметров — Фото 05

  Совет. Проектируя уличную часть канализации, нужно по возможности максимально ограничить количество поворотов. В противном случае придется делать большой угол наклона, а это не всегда возможно из-за ландшафта участка.

Расчет угла наклона канализации

   Рассчитать какой угол наклона канализационной трубы должен быть в том или ином случае,  самостоятельно довольно сложно. Для этого нужно иметь большое количество исходных данных, многие из которых являются справочными величинами и понятны лишь специалистам. Однако можно математически оценить эффективность канализации. Для этого, прежде всего, придется рассчитать наполненность трубы. Для вычисления наполненности применяется не хитрая формула:

Y=H/D, где
  • Н – уровень вод в трубе;
  • D – ее диаметр.

   Даже минимальных математических познаний достаточно чтобы понять, что чем ближе значение Y к единице, тем более заполнена жидкостью труба. Значение Y находящееся в диапазоне 0.5 – 0.7, называют оптимальной величиной наполнения и обозначают буквой К.

   Канализация будет наиболее эффективна, если будет выполняться следующее неравенство:

K ≤ V√ y, где:
  • V – скорость водяного потока;
  • √ y – корень квадратный из значения заполняемости трубы;
  • К – оптимальная величина заполнения.

Измерение угла наклона

   С теоретической частью все более-менее понятно. А как же измерить уклон канализационной трубы в доме, на практике. Понятно, что для этого потребуется идеально ровная горизонтальная поверхность, относительно которой и будут производиться измерения. Ни в коем случае не нужно рассчитывать на полы в комнате, они очень редко соответствуют перечисленным требованиям. Лучше всего, конечно, использовать для этого лазерный уровень, но приобрести его для разового пользования, могут позволить себе не многие. Поэтому придется обходиться более традиционными инструментами

Измерение угла наклона с помощзью прибора — Фото 06

   С помощью обычного строительного уровня вполне можно определить  уклон канализации на 1 метр трубы. Для этого потребуются следующие материалы и инструменты:

  • Трубы;
  • Пузырьковый уровень. Лучше, если его основание будет иметь полукруглую форму, это значительно облегчит работу в одиночку.
  • Фитинги, фурнитура и крепления для труб;
  • Карандаш;
  • Ножовка.

   Сразу нужно оговориться, что пузырьковый уровень кроме обычных двух меток, должен иметь еще по две с каждой стороны. Для тех, кто не знает: каждая из этих меток означает отклонение от горизонтального уровня на 1 см., в ту или другую сторону.

Определение угла наклона труб — Фото 07

   Работы начинают с самой низкой точки. Труба соединяется с предыдущей конструкцией и крепится к стене одной стороной. На нее ставится строительный уровень и выставляется необходимое превышение. Для этого воздушный пузырек должен коснуться одного из делений, в зависимости от того, какой уклон канализации необходим. После этого крепится второй конец трубы. И так дальше  пока трубопровод не дойдет до сантехнического прибора. Если все сделано правильно, канализация будет иметь нужный уклон.

  Совет. Если нет возможности найти уровень с тремя метками, вполне можно обойтись и обычным. Для этого, его сначала нужно соответствующим образом  отградуировать. Сделать это можно с помощью прямой линии, начерченной на стене, с соответствующим занижением. Приложив к ней уровень, нужно фломастером сделать отметку на  шкале, по краю воздушного пузырька.

rmnt-aqua.ru
