Скрытый сантехнический люк под плитку – Как установить сантехнический люк под плитку?

Ревизионный люк невидимка под плитку. Установка и облицовка. |

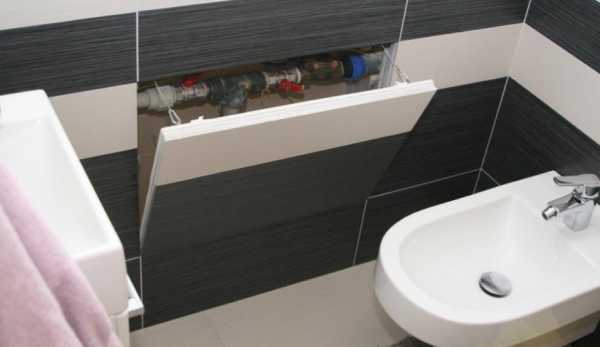

Для чего устанавливать люк невидимку в ванной комнате?



Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям, и в то же время непортит внешний вид ванной комнаты.

Из его названия уже ясно, что люк этот после его установки и облицовки керамической плиткой или мозаикой становится невидимым, т.е. сливается со стеной, облицованной таким же кафелем.

Такой люк смотрится намного эстетичнее даже, если он немного заметен, этим он выгодно отличается от обычных пластиковых ревизионных люков.

Существует два типа механизма открывания таких люков — нажимной и «под присоску». Так же они различаются по направлению открывания — распашной, сдвижной и откидной.

Пример скрытого люка с нажимным механизмом при облицовке плиткой «кабанчик»:

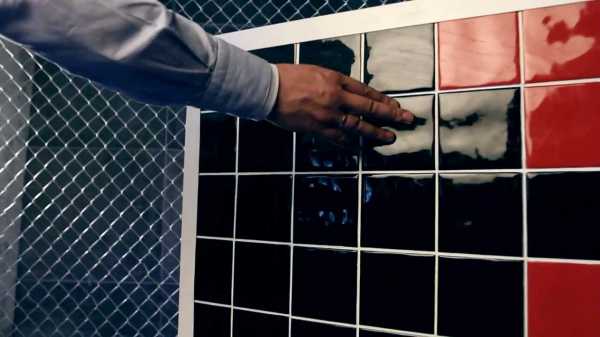

Видео-обзор открывания скрытого люка с нажимным механизмом:

Как правильно установить ревизионный люк невидимку?



Способ установки любого из этих типов люков, в принципе, везде одининаков.

Прежде всего нужно определиться с размерами люка.

Рулеткой замеряем максимальное расстояние, кторое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться люк. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем  на 50-80мм.

Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.





После монтажа каркаса можно проверить правильность расположения проема для ревизии.

Пока каркас не обшит гипсокатроном при необходимости можно подкорректировать расположение профилей.







Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (напр., ванная комна), то желательно использовать влагостойкий гипсокатрон.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокатрону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.



Устанавливаем ревизионный люк невидимку на свое место.

Важно, чтобы дверца люка оказалась в плоскости всей стены.

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания/закрывания дверцы люка.



Облицовка ревизионного люка плиткой или мозаикой



Теперь от схем перейдем к реальным нашим работам.

В данном случае все усложняется еще и тем, что люк находится на углу короба, скрывающего коммуникации.

Т.к. плитка у нас будет выступать далеко за пределы каркаса люка, то нам пришлось накрутить ГК в два слоя и увеличить тем самым площадь дверцы.

Люк нормально открывается и закрывается, можно начинать его облицовку.

Облицовка люка невидимки керамической плиткой с подрезкой торца плитки под 45 градусов для формирования прямого угла.

Затем производится затирка всех швов кафеля, кроме швов разделяющих короб и сам люк.

Данный люк снабжен механизмом открывания двери «под присоску». Т.е. открыть его можно либо с помощью специальной ручки-присоски, либо к дверце можно прикрутить аккуратную небольшую ручку, но тогда он перестанет быть люком-невидимкой.

Угол конструкции, на самом деле, получился достаточно хрупким, из-за сточенного угла. Открывать его нужно очень осторожно, еще осторожнее закрывать.

Но учитывая то, что открываться люк будет не часто, можно надеяться, что проживет он достаточно долго.

Чем заполнить шов между люком и плиткой?

Шов этот заполняется силиконовым или полиуритановым герметиком. Цвет герметика подбирается в цвет шовного заполнителя остальной плитки.

После застывания герметика нужно разрезать его с помощью строительного ножа наклонив нож немного под углом к плоскости стены.

Пример скрытого люка в экране ванны для доступа к коммуникациям:

Укладка плитки любой сложности в Москве и МО: 8(968)580-6140 Дмитрий

instabur.ru

Ревизионный люк под плитку – скрытый доступ к коммуникациям

• Виды
• Нажимные конструкции
• Скрытые, невидимые
• На магнитах
• Размеры
• Составные элементы
• Положение люка и сторона открывания
• Установка скрытого люка
• Облицовка
• Затирка, герметизация
• Как сделать своими руками?
• Советы

Еще недавно в санузлах все коммуникации были на виду, и это считалось совершенно нормальным. Но время не стоит на месте, сейчас их прячут за гипокартонными конструкциями, превращая уборные в стильные комнаты с минимум нагромождений. Сохранить доступ к счетчикам и кранам и не испортить красоты помогают ревизионные сантехнические люки. Их можно купить или сделать самостоятельно.

Виды

В зависисмоти от объекта, спрятанным за люком, выделяют следующие люки:

• электрические;
• саннтехнические;
• вентиляционные.

По расположению:

• напольные;
• настенные;
• потолочные.

Особые требования по прочности предъявляют к напольным и потолочным люкам. Напольные модели должны быть устойчивыми к внешнему физическому воздействию, иметь надежную конструкцию, раму, с дополнительным оснащением, влагозащитой и звукоизоляцией. Потолочные дверцы обязаны иметь малый вес, продуманный вариант закрытия, чтобы дверки случайно не распахивались. Такие окошки используются в коммерческих помещениях, общественных местах, гаражах.

В жилых домах и квартирах охотнее применяют настенные люки по ряду причин (экономия места, более широкий выбор моделей, простота и удобство установки).

Традиционными формами для сантехнических люков являются квадратные и прямоугольные. При необходимости можно изготовить или заказать нестандартные дверцы, однако их монтаж и применение будут немного отличаться.

По материалу изготовления выделяются:

• Доступные пластиковые модели. Обычно с ручкой или нажимные. Часто используется белый цвет, однако в продаже можно встретить и другие популярные расцветки. Большое разнообразие размеров.
• Металлические дверцы имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
• Прочие материалы. Сделать сантехнический люк под плитку можно из подручных материалов (гипсокартон, ДСП), что позволяет наносить поверх маскирующее покрытие. Рамку для такой дверки обычно делают из алюминия или металла, чтобы обеспечить долговечность. Их можно обыграть и спрятать в традиционном дизайне. Это изящное решение, которое становится востребованным не только среди дизайнеров, оно по душе и простым обывателям. Особенно такой вариант хорош, когда речь идет о нестандартных формах и размерах.

Чем незаметнее смотровой люк в интерьере, тем лучше. Поэтому все больше интереса вызывают такие модели как магнитные, скрытые, так и нажимные.

Нажимные конструкции

Они делаются на пуш-системах, на роликовых механизмах. Часто сочетают с механизмами-невидимками, с пространственными петлями, сдвоенными, которые позволяют экономить место и не использовать ручки. Дверцы могут быть раздвижными, откидными, распахиваться в одну или обе стороны. Механизмы лучше выбирать у проверенных производителей.

Особенность некотрых нажимных систем в том, что открываются они в два приема: после сильного надавливания дверца слегка сдвигается в сторону, после чего становится заметной. В таком состоянии крышку легко оттянуть в сторону. На практике так оформляют сантехнические люки небольших и средних размеров.

Скрытые, невидимые

Популярные системы-невидимки сочетают нюансы других вариантов и позволяют сделать незаметными большие дверцы.

Обычно их применяют в жилых домах в санузлах, чтобы зрительно увеличить пространство, а также задекорировать коммуникации в нишах, обеспечив подход. Применение специальных петель и гипсокартона на крышке помогает «адаптировать» ревизионный люк под стену. Вместе с тем, монтаж такого окна должен учитываться заранее при проектировании ниши. Для законченного ремонта переоформление под «невидимку» может оказаться неудобным и, напротив, испортит весь вид.

На магнитах

Конструкции на неодимных магнитах применяются в напольных и настенных смотровых окнах. Магниты обладают большой силой и могут выдерживать значительный вес. Делать такие крышки незаметными помогает хитрый подход: паз для люка делается чуть меньше, чтобы сама дверца находилась под настилом (плиткой, куском ламината), маскирующим ее. В большеразмерном исполнении или при тяжеловесных материалах крышка оснащается ручкой для удобства. Легкие и маленькие люки могут быть съемными и без ручек, большие чаще делают откидными. Магнит помогает крышке держаться, в некоторых вариантах его просто сдвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют силу собственной тяжести крышки.

Размеры

Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.

Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.

Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.

Составные элементы

Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.

Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли. В хитрых – сдвоенные с дополнительными узлами регулировки.

Положение люка и сторона открывания

Обычно стараются определить место ревизионного люка таким образом, чтобы распахиваясь он не задевал другие предметы в комнате, а также давал необходимый обзор. Удобным является открывание двери влево-вправо, за редким исключением. Вертикальное открывание сопровождается более ответственной подготовкой места.

Необдуманным является угловое положение смотрового окна: углы дверцы будут мешать, конструкция будет слабее. Впритык к полу лучше дверцы не делать: нижний край может царапать пол и оставлять следы. Правило целых плиток распространяется и на этот момент установки.

Установка скрытого люка

Монтаж потайного люка начинается с крепления рамы. В гипсокартонной конструкции предварительно готовят профили, чтобы соединить раму люка с каркасом саморезами по металлу. Пазы для них сверлят заранее. Если установка проводиться в проем в кирпичной или блочной стене, то используют дюбель-гвозди, а зазоры между рамой и стеной запенивают. В этом случае дверцу убирают из рамы и монтируют после готовности герметика (примерно сутки на застывание удаление излишков по контуру).

После монтажа рамы производится обшивка ниши материалом с перекрытием рамки. Поверхность каркаса должна быть ровной. Проверьте после монтажа работу петельного механизма, отладить его можно ключом-шестигранником.

Облицовка

Отделку люка и стен делают одновременно. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность. Нажимные механизмы фиксируют специальным крепежом, двери отягощают весом или используют нагрузочный болт. На гипсокартон плитку клеят на жидкие гвозди или используют специальные цементные смеси. На древесные плиты предварительно устанавливают армирующую сетку. При нанесении клея на керамику учитывают будущие зазоры. Для качественного фиксажа плиток, клей должен держать не меньше ½ ее поверхности.

Смесь не должна затекать и забиваться в пространство между люком и его каркасом. Устранять излишки нужно быстрее. Смесь схватится через сутки, тогда можно убрать лишнее с плитки.

Затирка, герметизация

Обработка невидимых люков имеет свои особенности: их не затирают по краям. Остальное пространство люка покрывают составом как и всю стену. Чтобы точно определить это место, край обрабатывают строительной лентой, освобождая маленький промежуток. В него закладывают силиконовый герметик, выравнивая слой пальцами. Чтобы масса вела себя послушно руки нужно смачивать в мыльном растворе. После этого скотч аккуратно удаляют. На высыхание силикону требуется 2 дня. Последний штрих: надрезы по периметру люка. Делают из под углом 45°, стараясь достать строительным ножом до основания, используя 1 движение на каждую сторону. Это помогает избежать «бахромы» по краям.

С открытого люка снимают излишки герметика.

Как сделать своими руками?

Не всегда готовые ревизионные люки удовлетворяют запросам. В таком случае можно потратить немного времени и усилий и сделать нужную деталь самому.

Если требуется маленькое окошко, то хорошо подойдут магнитные варианты. Для этого установите магниты по углам дверки, а по краям рамы – магниты- дублеры (всего уйдет 8 магнитов). Лучше оснастить крышку аккуратной ручкой, так будет практичнее. В качестве ручки используйте обычную мебельную фурнитуру.

При изготовлении крупных дверок мебельные запчасти тоже пригодятся: удобно монтировать готовые системы пуш и обычные навесные петли.

• Проведите замеры, наметьте будущее место и проверьте его уровнем, чтобы избежать перекосов.
• Приготовьте основание и раму. Можно использовать обычный алюминиевый профиль под каркас, раму сделать из планок или из того же профиля. Установите рамку.
• Делаем крышку: основание должно быть плотным, используйте древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше применить гипсокартон: отделочные работы по нему идут удачнее, чем по подготовленному дереву. Аккуратно соедините саморезами детали крышки.
• Подготовьте пазы для петельного механизма: с двух сторон отступите по 10 мм и сверлите. Соединив петли с крышкой, приложите ее к раме сделайте разметки для отверстий под механизм.
• Установите петли в рамке. Теперь можно навесить люк на место. Крышка должна идти вровень с необработанной стеной и не возвышаться над ней. У люка должен быть зазор, чтобы он легко открывался нажатием (учтите будущую облицовку).
• Закрепите дверь специальными болтиками, используйте груз. Очистите люк от пыли, прогрунтуйте и приступите к облицовке.
• После высыхания плиточного клей проверьте дверной механизм. Отрегулируйте при необходимости.
• В самом конце монтируют нажимной механизм.

Советы

Переделывать сантехдверцы – непростая задача. Незамысловатый элемент интерьера требует к себе тщательного внимания. Многие только после покупки и установки понимают, как было бы лучше провести эту процедуру. Полезно бывает поинтересоваться у соседей с верху или снизу, как они решили этот вопрос и остались ли довольны.

Обратите внимание и на такие моменты:

• При покупке готового сантехнического люка проверьте, совпадает ли ориентация с нужной (вертикальная или горизонтальная). Часто размер 20*30 приводит в замешательство и продавцов и покупателей.
• При монтаже пользуйтесь уровнем.
• Небольшие окна устанавливают сразу с крышкой, а крупные разбирают на детали.
• Облицовку стен лучше делать сразу под дверью системы-невидимки, оставив нижний надпольный ряд напоследок. Таким образом подгоняются размеры плитки и избегают случайных перекосов.
• Неудачные операции с разрезанием герметика можно исправить: нанесите силикон по краю и закройте люк. Выступившую массу удалите и снова оставьте сохнуть.
• Если стена готовится под покраску, то шов нужно прорезать после шпатлевания, до высыхания смеси.

Обладая небольшим опытом можно довольно быстро установить готовые ревизионные люки, а при желании – создать его своими руками. Дело мастера боится!

krovati-i-divany.ru

Ревизионный люк под плитку, правила установки скрытого люка

При облицовке стен плиткой в различных помещениях, особенно в сантехнических, приходится устанавливать различные  ревизионные люки для того, чтобы был доступ к различным водопроводным кранам, счетчикам и т. д. В то же время хочется, чтобы люки не портили общий вид стены, как одного целого. В решении этого вопроса помогут сантехнические люки невидимки. И об этих люках, методике установке пойдет речь в этой статье.

Виды люков

На рынке ревизионные люки представлены большим разнообразным ассортиментом по конструктивному и внешнему виду. Бывают из металла и пластика, готовые, не требующие последующей отделки и без этого, открывающиеся распашные или выдвижные и т.д.

Мы здесь рассмотрим скрытые люки невидимки под плитку, которые незаметны на фоне стены. Они являются наиболее сложными по конструкции и требуют более тщательной точности в установке, поэтому остановимся на них подробнее.

Люк невидимка представляют собой металлический короб, на котором крепится дверка на специальных механизмах, которые позволяют дверке сначала выдвигаться вперед, а затем поворачиваться (как распашная) в сторону. Это нужно для того, чтобы при открывании люка плитка, наклеенная на дверку не упиралась в плитку, наклеенную на стене и таким образом предотвратить ее поломку.

Открываются такие люки при помощи вакуумных ручек присосок. Приклеив присоску к плитке на дверке и потянув на себя, открываем ревизионный люк, а закрываем просто, нажав вперед от себя до фиксации.

Приобретение и установка

Люк невидимка под плитку

Приобрести ревизионный люк под плитку можно на любом строительном рынке или в магазине. Размеры желательно брать кратными размерам плитки, которой облицовывается данная стена. В этом случае люк в стене будет практически не заметным, как видно на фото.



Поэтому перед ремонтом помещения нужно сначала решить и приобрести плитку, а затем под люк оформить проем с учетом размера плитки. И только после этого заказывать сантехнический скрытый люк, короб или рама которого должна быть по размерам меньше на 1 см. с каждой стороны. Это даст возможность выравнивать люк при монтаже и затем эти зазоры заполнить монтажной пеной.



Крепится этот люк через отверстия в коробе к стенам саморезами, а чтобы он зафиксировался точно в уровень со стеной и не отклонялся от нужного местоположения во время работы, желательно после подгонки зазоры между коробом и стеной заполнить монтажной пеной.



Важный практический совет: сначала установить люк в проем и закрепить при помощи клиньев со всех сторон в нужном положении. Затем отметить через монтажные отверстия в коробе люка места для саморезов. Сняв люк, просверлить отверстия и забить пластиковые дюбеля, в которые будут вкручиваться крепежные саморезы. После этого установить окончательно, выровнять, закрепить и вокруг люка заполнить пеной.



После высыхания пены, можно приступать к облицовке стены плиткой. Плитка наклеивается в обычном порядке по всей стене, включая дверку люка. Швы между плиткой, наклеенной на дверку и плиткой, наклеенной на стену, не заполняем. Иначе. не откроем дверку.



Стоит отметить, что механизм люков может отличаться. Есть механизмы, которые позволяют открывать вакуумными присосками, есть — путем нажатия, после которого дверка выступает вперед. Также могут быть распашными или выдвигающимися в сторону. Установка во всех видах идентичная. Выбираем, основываясь на удобство и возможности самого помещения.



В итоге ревизионный люк получится практически невидимым. Видео ролик работы люка невидимки и внешний вид после установки можно посмотреть здесь.  Желаю всем успехов!
