Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

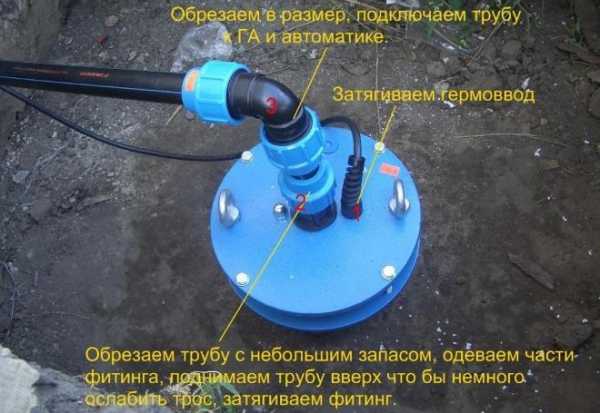

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

  • Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
  • Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
  • Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
  • После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Насосы для скважины на воду

В частном водоснабжении насосы для скважины на воду необходимая часть схемы подачи жидкости на поверхность. Условия эксплуатации, высота подъема, расход и дебет скважины являются определяющими при выборе оборудования. Обустройство выполняется в виде абиссинского колодца, фильтровой или артезианской скважины. Различие конструкций определяет глубина добычи воды. Извлечение может быть организовано поверхностным и глубинным способом, вручную или с применением энергетических установок.

Способы подъёма воды на поверхность

Абиссинским колодцем называют скважину без установки погружного насоса. Уровень залегания водоносного слоя меньше 30 м, обсадная труба не позволяет установить скважинный насос, малое сечение.

Фильтровой скважина является, если бурят на песок до глубины 50 метров. И большинство скважин выполняют именно с таким уровнем, классифицируя их как артезианские, что неправильно.

Артезианская вода является полезным ископаемым, залегает на глубине в чаше из каменных пород и располагается до 400 метров. Для её извлечения необходимо разрешение недровладельца и предварительная геологическая разведка. Поэтому артезианские скважины имеют паспорт и находятся под контролем гидрологов. Впрочем, для бурения любой скважины требуется разрешение санитарных служб.

Насосы для извлечения воды из скважины могут быть погружными или поверхностными.

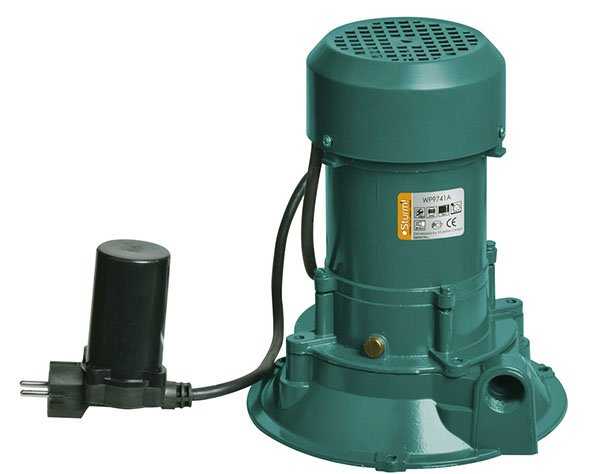

Поверхностные установки для подъёма воды

К поверхностным устройствам относят насосы, которые всасывают воду при помощи шланга. Имеются специальные насосы для абиссинского колодца, создающие разряжение в обсадной трубе, за счет чего уровень поднимается, а на поверхности изливающийся поток собирается в резервуар.

Поверхностные насосы для скважины на воду ограничены возможностью подъема воды с уровня, ниже 9 метров. Спасает положение кессон – приямок, в котором установлен насос и первичный бак под воду. Поверхностные центробежные насосы стоят недорого, просты в эксплуатации. Их работа обеспечивается установкой обратного клапана, так как всасывающая труба должна быть под заливом.

К поверхностным относят и ручные поршневые или штанговые модели. С помощью мускульной силы можно накачать до 5 м3 воды за час с глубины 7 метров. Используют поверхностные установки откачки – эрлифты, они незаменимы, если скважина отклоняется от вертикали. Разряжение создаётся компрессором. Все поверхностные электрические приборы работают шумно, требуют укрытия от дождя или снега.

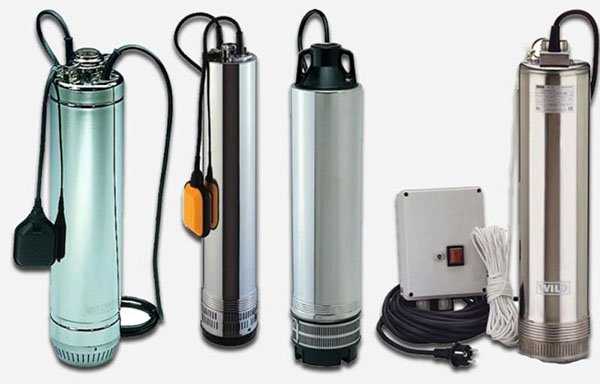

Погружные насосы

Погружными, насосы называют, потому что рабочая камера и двигатель находятся в одном корпусе и опущены под зеркало воды в обсадной трубе. Насосы для скважины на воду бывают разного типа. Их объединяет возможность круглогодичной эксплуатации. Устройство рабочей камеры погружных аппаратов определяет их название:

  • центробежные;
  • колодезные;
  • глубинные;
  • вибрационные.

Закрепляются в трубе погружные устройства тросовым или стационарным способом. При этом оборудование устанавливается в обсадной трубе на нужной глубине, обеспечивающей работу под заливом.

Центробежные установки могут иметь наземный двигатель и рабочий узел погружного типа. Чаще используют комплект, где рабочий и силовой узел находятся в одном герметичном корпусе, снаружи повторяющем сечение трубы. Устройство опускают на нужную глубину. Примером конструкции служит насос ЭЦНВ, имеющий многоступенчатый рабочий узел, вход и закрытые лопастные колёса, могущий подать воду с напором 300 м и расходом 360 м3/час. Существуют конструкции ЭПН, АПВ, АПВМ.

Вибрационные модели применяются для колодцев. Какой насос лучше для скважины до 50 м глубиной, центробежный или вибрационный? Если откачка идёт в открытую емкость, достать воду с глубины 40 м без труда может простой мембранный вихревой насос. Однако длительное использование его в скважине на песок приведёт к забиванию камеры. Использование в колодцах моделей «Малыш» и «Ручеек» оправдано экономически.

Винтовые погружные насосы (ВНП) лучше всех других моделей подходят для неглубоких колодцев. Присмотритесь к насосам «Водолей», линейка обширна, цены умеренные.

Глубинные модели представляют многоступенчатую конструкцию крыльчаток в цилиндре длиной 0,5 – 2.5 м, сечением 10 см. Опускается устройство в трубу на глубину до 16 м, выполняется из материала, устойчивого к коррозии. Работают глубинные насосы на чистой воде, песок быстро выведет крыльчатки из строя. Центробежный насос для скважины 30 метров применяют чаше других моделей.

Зачастую скважина оборудуется кессонной камерой, в которой устанавливается двигатель погружного насоса и автоматика, обслуживающая процесс.

Критерии выбора насоса для скважины

Выбор насоса начинают с замера высоты зеркала воды (статическая) и глубины скважины. Характеристики насоса для скважины записаны в паспорте. Покупателю необходимо сравнить нужные параметры с техническими данными на прибор. Анализ воды на присутствие взвешенных веществ определит, какой тип оборудования прослужит дольше. Расход вычисляется, исходя из обычной практики потребления. При этом необходимо знать дебет скважины и диаметр трубы. Лучший насос для скважины тот, у которого показатели по расходу немного выше необходимых и значительно меньше дебета скважины. Если будет наоборот, насос заберёт воду насухо.

Мутная вода говорит о заилении приёмной камеры, прочистить её помогут 2 вибрационных насоса. Нижний будет создавать муть, верхний – откачивать. Постоянно употреблять мутную воду нельзя, нужно вызвать специалистов для обследования состояния скважины.

Погружной или поверхностный насос для скважины, какой из них выбрать? Погружные насосы должны всегда находиться под заливом. Если его включить в воздушной среде, прибор выйдет из строя. Поверхностные насосы хороши для абиссинского колодца, установленного в хозяйственном помещении. В других случаях потребуется навес. Однако такое оборудование можно купить дешевле. Если воды требуется немного и она неглубоко, можно использовать ручную помпу.

Если вы житель сельской местности, подключение оборудования необходимо выполнить через стабилизатор напряжения. Неустойчивость показателей в сети является основной причиной отказа бытовых приборов на даче и в селе.

Если определяющим показателем является цена, можно купить аппараты китайского производства. Надёжны и недороги российские модели насосов. Традиционно этот вид приборов в России всегда хорошего качества. Лучшими в этой категории считают европейские марки насосов Perdollo и Calpeda.

Перед тем как выбрать насос для скважины, необходимо обратить внимание на отзывы потребителей. Большинство рекомендуют устанавливать погружной насос:

  • работают менее шумно;
  • редко засоряются песком;
  • постоянно охлаждаются водой, работают на 3 года дольше поверхностных систем.

Применение защиты от сухого всасывания погружных, наличие обратного клапана поверхностных, датчики перегрева, обеспечат безаварийную работу насосов. Любой аппарат требует технического обслуживания. Раз в 2 года необходимо осмотреть оборудование на предмет сколов и трещин, очистить трубу, проверить, как вращается вал, не пропускает ли сальник.
