Размеры светодиодов-габаритные размеры светодиодов

Типы и размеры светодиодов SMD отличаются размерами корпуса. Обычными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730.  Яркость может меняться в зависимости от тока, что отрицательно сказывается на продолжительности работы устройства.Светодиодные модули SMD широко используются в светодиодных лампах для подсветки , домашнего освещения, витрин, рекламы, освещения интерьера автомобилей, рождественских огней и множества применений освещения.

Размеры светодиодов 3528 и 5050 светодиодов:

Что такое светодиоды SMD 3528 и SMD 5050?

Вот простое и понятное сравнение между номерами и размерами светодиодных чипов.

Различные числа коррелируют с различными физическими размерами чипа. Номера 5050, 3528, 2835 и т. Д. Коррелируют размеры светодиодов  в миллиметрах. Некоторые светодиоды ярче других, а некоторые дают больше света на ватт. Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Читайте ниже для получения дополнительной информации.

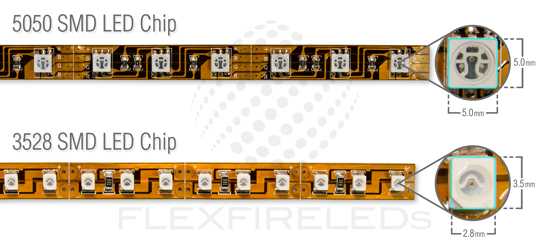

Разборки: разница между светодиодами 3528 и 5050

Светодиодное освещение может быть изготовлено с использованием различных светодиодных чипов. Номера, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Более старые полоски стиля, которые были популярны в течение нескольких лет, — это размеры, показанные выше. В настоящее время на рынке имеются еще более мелкие и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020. У каждого есть преимущества при правильном использовании. Ни один «чип» не может управлять ими всеми.

Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?

____________________________________________________________________________

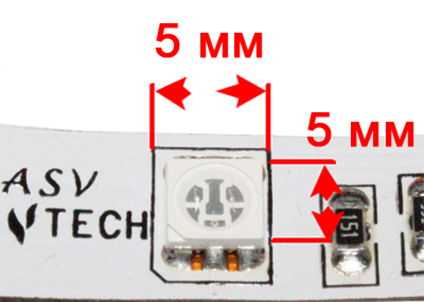

Светодиод SMD 5050

Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов  5,0 мм х 5,0 мм . Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.

Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.

Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.

5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .

Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.

____________________________________________________________________________________________

Светодиодный прожектор SMD 3528

Они называются SMD3528, потому что размеры светодиодов составляют  3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.

Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.

3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.

Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.

Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково.

______________________________________

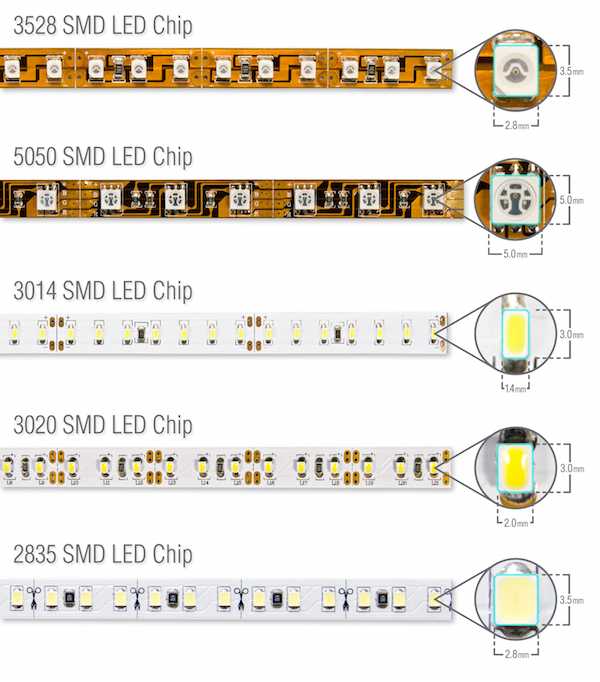

Другие размеры светодиодов: 3020 светодиодные чипы и 3014

Светодиоды высокой яркости.

Серия UltraBright — это самые яркие светодиодные полосы в мире!

3020 светодиодных чипов SMD 3014 светодиодных чипа

Хотя 5050 и 3528 светодиодов SMD были самыми популярными на рынке для ленточных фонарей, рынок светодиодов быстро изменился за последние несколько лет.

Сегодня доступно множество светодиодных чипов, которые ярче и эффективнее. В  3020 LED SMD чипов в нашем High CRI Ultrabright Seriesи 3014 SMD LED чипов в нашем архитектурном ультра яркой и дизайн серии Ультра полос света Ярких светодиодных меньше и эффективнее , чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли поместить еще много их на полосы света, создав тем самым ослепительно яркие светодиодные полосы. Наши промышленные светодиодные полосы используют

новый усовершенствованный чип 2835.

___________________________________________________________________________

Итак, что же все это значит?

Должен ли я выбирать 5050, 3528, 3020, 3014 или какой-либо другой размер, о котором я никогда не слышал?

Размеры светодиодов, правильнее чипов, которые вам понадобятся, зависят от использования, для которого будут использоваться светодиодные полосы. Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип, бесплатно!

Мы рекомендуем сделать обзор вашего проекта и задать некоторые основные вопросы.

Начните с принятия решения о том, что вы хотите / нуждаетесь в освещении.

      1. Просмотрите наше руководство по покупке
      2. Что за проект? Вы хотите освещение акцентом, освещение главной задачи, изменение цвета, освещение витрины, наружная и т. Д.?
      3. Возможность сглаживания или без диммирования?
      4. Какой цвет вы хотите?
      5. Вам нужен очень высокий CRI ?
      6. Какая яркость нужна ?
      7. Вам нужна гидроизоляция?

При покупке светодиодов, пожалуйста, обратите внимание и сравните следующее:

    1. Посмотрите, сколько светодиодов находится на катушке или на ноге, а  общий люмен (яркость) светодиодной полосы света
    2. Обратите внимание на CRI ( Индекс цветопередачи ). Наши CRI варьируются от 80 до 95.
    3. Сколько ватт использует полоса?
    4. Являются ли безопасность UL или ETL?
    5. Являются ли они dimmable?
    6. Сколько меди они используют в своей печатной плате для рассеивания тепла?
    7. Какие типы светодиодных чипов используются?
    8. Как подсвечиваются светодиоды? (вы будете получать один и тот же цвет при каждом заказе?)  * Пожалуйста, не стесняйтесь покупать, если поставщик не предлагает эту информацию, так как это важные спецификации, чтобы знать при покупке качественного продукта.

Температура светодиода

Типы светодиодов

Как проверить светодиод?

lightru.pro

smd светодиоды

В общем случае smd светодиоды представляют собой современное, на первый взгляд простое устройство. Если говорить более детально, то это чипы, закрепленные методом поверхностного монтажа на плате. В качестве чипов выступают светодиодные кристаллы. Они-то и генерируют свет.

smd светодиод

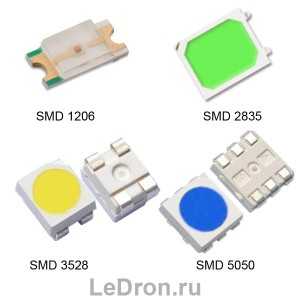

Внешний вид и геометрические характеристики smd светодиодов разных моделей могут отличаться. В основном деление на типы происходит:

  • по размеру;
  • по цвету свечения;
  • по мощности;
  • по яркости.

Если сравнивать характеристики 5630 и 5730, то они очень мало отличаются друг от друга и не намного рознятся с типом 5050. Просто китайские производители создали дополнительный размер, чтобы избежать проблем с авторством изобретения. Таким образом, их чипа 5630 получился чип 5730. Но поскольку в размерах все-таки есть разница, то свойства их слегка отличаются, в частности, мощность и яркость.

Источники rgb белого света, обладают еще одной важной характеристикой – цветовой температурой. Она показывает оттенок свечения.

Содержание статьи

Различие по размерам

Размер зашифрован в четырехзначном числе, которое проставляется на плате. Еще недавно самыми популярными были 5050 и 3528. Но сегодня появились сверхяркие конкуренты увеличенных размеров, такие как 5630 и 5730.

Как же расшифровать эту маркировку? Первые две цифры означают длину чипа, а вторые две означают его ширину. Для типа 3528 геометрические параметры будут соответственно 3,5 мм на 2,8 мм, для 5050 ширина и длина совпадут и составят 5, 0 мм на 5,0 мм и так далее.

Отличие по размерам связано с использованием в схеме одного прибора нескольких кристаллов. Небольшая модель 3528 содержит только один кристалл, в то время как у модели 5050 их три.

Различие по цвету

Производитель выпускает одноцветные smd светодиоды, двухцветные и многоцветные. Многоцветные могут собираться по схеме rgb. От цвета будет зависеть стоимость, поскольку затраты на выпуск могут отличаться. Так, среди одноцветных, самыми дорогими являются синие, если не брать в рассмотрение белый цвет.

Устройство smd ленты 5050 может быть одноцветным (монохромным) или полноцветным, выполненным по схеме rgb. Это же относится и к типам 3528, 5630, 5730.

Различие по мощности

Раньше мощность smd светодиодов измерялась милливаттами, но сегодня диапазон значений расширился. Характеристики любого размера и цвета приводятся всегда в таблицах. Если там указаны только ток и напряжение, то мощность определяется как произведение этих величин.

Мощность smd 5050 считается средней, поэтому его применяют в основном для подсветки помещений и создания декоративных эффектов.

Надо заметить, что такой известный производитель, как компания CREE, делит свои осветительные приборы на сверхмощные (350 мА и больше) и сверхяркие (ток 30-50 мА).

Различие по яркости

У разных smd модулей может отличаться яркость. Считается, что у модуля 5050 яркость в 3 раза больше, чем у 3528, у 5630 в полтора раза больше, чем у 5050, а у 5730 незначительно больше, чем у 5630.

Яркость зависит от силы тока, протекающего через кристалл и от конфигурации чипа. Сверхяркие модели характеризуются большим допустимым током.

Поскольку у чипа 3528 размеры меньше, то понятно, что и яркость его меньше, чем у 5630.

Монтаж smd светодиодов

Как и другие детали smd светодиоды можно паять, причем паять можно как одноцветные модели, так и трехцветные rgb модели.

Легче всего монтируются светодиодные ленты. Их просто приклеивают в нужном месте. А чтобы соединить два кусочка светодиода 3528 или любого другого, их можно опять же паять. Это делается просто, поскольку соединительные площадки у светодиодов медные.

Чтобы подключить rgb к блоку питания и контролеру, можно использовать контакторы или спаять провода. Перед этим процессом следует обратить внимание на маркировку проводов, чтобы вывод красного цвета паять с соответствующим выводом контроллера, синего паять с синим и т. д.

Сверхяркие светодиоды на подложке тоже можно паять на специальной пластине-радиаторе, которая будет отводить тепло. Для этого требуется стандартный набор для пайки и термопаста.

Поскольку сверхяркие источники боятся перегрева, паять их следует максимально быстро. Они монтируются в тех местах, где необходима очень яркая подсветка.

le-diod.ru

Справочная таблица параметров популярных smd светодиодов

Прежде чем купить и установить светодиодные лампы, вам необходимо рассчитать их мощность и световые характеристики. То же самое нужно сделать при самостоятельном изготовлении ламп. Справочные данные таблицы помогут ознакомиться с техническими характеристиками SMD светодиодов. Эти расчеты окажут помощь при определении параметров светодиодной ленты, если на ней отсутствует маркировка.

Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения
Внешний вид светодиодаТип светодиодаЦвет свеченияРазмер, ммСветовой поток, лмТок, мАНапряжение, В
LED-WW-SMD3528белый теплый3,5?2,84,5-5,0202,8-3,2
LED-CW-SMD3528белый3,5?2,84,5-5,0202,8-3,2
LED-B-SMD3528синий3,5?2,80,6-0,85202,8-3,2
LED-G-SMD3528зеленый3,5?2,82,8-3,5202,8-3,2
LED-Y-SMD3528желтый3,5?2,81,2-1,6201,8-2,0
LED-R-SMD3528красный3,5?2,81,2-1,6201,8-2,0
LED-RGB-SMD3528RGB3,5?2,80,6202,0-2,8
3,5?2,81,6203,2-4,0
3,5?2,80,3203,2-4,0
LED-WW-SMD4530-1белый теплый4,5?3,0706002,9-3,8
LED-WW-SMD5050белый теплый5,0?5,010,0-12,03?203,2-3,4
LED-W-SMD5050белый5,0?5,011,0-14,03?203,2-3,4
LED-B-SMD5050синий5,0?5,02,0-2,53?203,1-3,6
LED-G-SMD5050зеленый5,0?5,08,0-8,53?203,1-3,5
LED-Y-SMD5050желтый5,0?5,04,5-5,03?201,9-2,2
LED-R-SMD5050красный5,0?5,04,5-5,03?201,8-2,2
LED-RGB-SMD5050RGB5,0?5,01,6201,6-2,0
5,0?5,02,5202,8-3,2
5,0?5,00,6202,8-3,2
LED-SMD5730-05белый5,7?3,0451803,1-3,3
LED-SMD5730-1белый5,7?3,01103503,1-3,3
LED3500Am1W-A120белый теплый5,0?5,040-603503,2-4,0
LED6000Am1W-A120белый5,5?5,575-853503,0-4,0
LED470Am1W-A120синий5,5?5,515-203503,2-4,0
LED515Am1W-A120зеленый5,5?5,540-503503,2-4,0
LED625Am1W-A120красный5,5?5,530-403502,0-2,8

С прогрессом технологий, появляются светильники, модули и светодиодные ленты, которые изготавливаются из SMD светодиодов, являющихся популярными. Как заявляют производители, данные светодиоды могут служить не менее чем 80000 часов.

Калькулятор для расчета параметров токоограничивающего резистора для LED

Если вы надумали своими силами изготовить светильники или освещение на светодиодах, придется рассчитать мощность и номинал резисторов, выступающих в роли токоограничителя. Для этого был создан калькулятор, позволяющий производить онлайн расчет всех необходимых параметров. С его помощью можно высчитать мощность резистора, сопротивление в зависимости от количества источников питания, а так же их типа, напряжения. Из последней колонки таблички берем параметр «Напряжение падения на одном LED» (учтите, брать нужно максимальное значение). Из предпоследней колонки выписываем «Максимально допустимый ток через LED».

Если оказалось, что под рукой нет резистора, мощность которого велика, включите последовательно резисторы меньшего номинала, пока их мощность не будет равна той, что вам требуется. Исходя из этого, мощность одного резистора будет равна мощности, которая поделена на их количество. Следовательно, величина уменьшится и будет равна величине, которая делена на количество используемых резисторов. Допустим, таблица показала, что нам нужен резистор, мощность которого 1 Вт, номинал 200 Ом. Такого резистора нет в наличии. Заменим его четырьмя последовательно подключенными резисторами, мощность которых равна 0, 25 Вт, номинал составляет 50 Ом. Если в схеме 5 светодиодов, резисторы можно впаять по одной штуке между диодами.

Калькулятор для определения номинала резисторов по цветовой маркировке

Если на резисторе имеется цветная маркировка в виде колец, величина резистора определяется при помощи онлайн калькулятора.

По материалам сайта: ydoma.info

www.proterem.ru

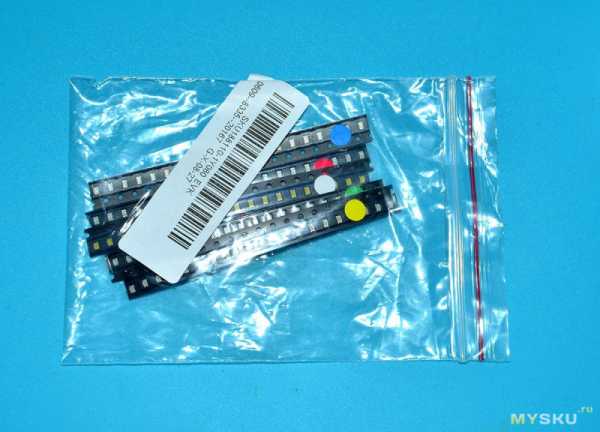

Сверхяркие SMD-светодиоды в корпусе 0805

Неопознанные потому, что в лоте не указаны их характеристики.
В обзоре экспериментальным путём попробую выяснить это, а также переделаю подсветку на экранчике LCD5110.

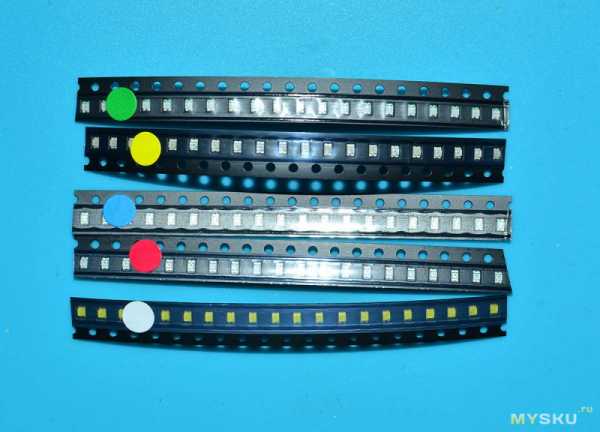

Светодиоды расфасованы в пять полосок по 20штук, на каждую наклеено по опознавательному кружочку с соответствующим цветом

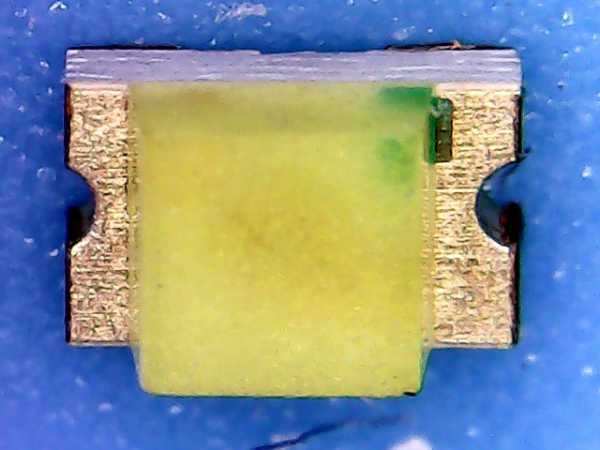

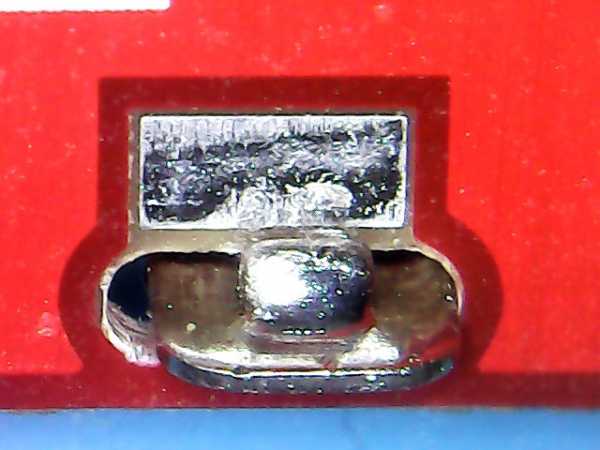

Полотно фотографий всех светодиодов с двух сторон, под микроскопом.

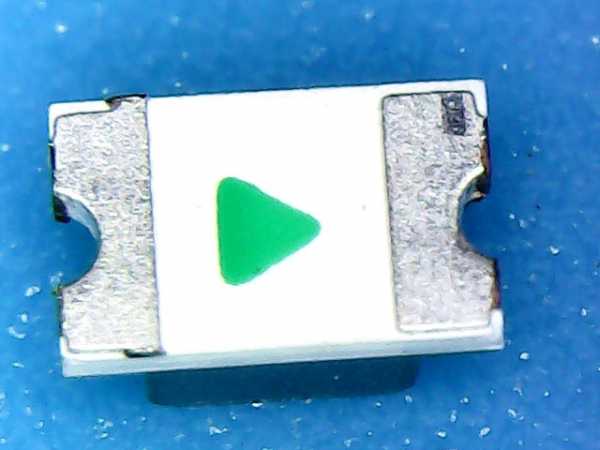

Все фото развернул так, чтобы катоды (минусовые выводы) были справа.

Белый

Жёлтый

Красный

Зелёный

Синий

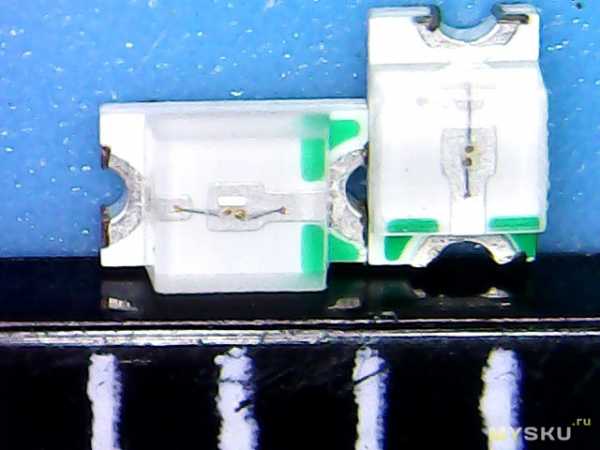

Размеры
Небольшие, что-то приблизительно около 2x1.2мм

Проверка

Для большинства светодиодов, как я выяснил, максимальный безопасный ток лежит в пределах 10-15мА.
Сами светодиоды обладают свойством стабилизировать напряжение за счёт уменьшения внутреннего сопротивления, это свойство и помогло выявить рабочее напряжение светодиода.
Методик опознания рабочего напряжения, которое обычно является усреднённым значением, есть несколько.
Например подключить светодиод к регулируемому БП через резистор в 220-680Ом, постепенно поднимать напряжение вверх и наблюдать за напряжением источника и напряжением на светодиоде, которое сначала будет одинаково расти в обоих случаях, затем при достижении определённого значения, появится ощутимая разница, а светодиод при этом будет светить с нормальной яркостью.
Как пример: неизвестный светодиод, включили в цепь через сопротивление 220Ом, подняли напряжение источника до 5В, на светодиоде замеренное напряжение составило 3В, падение на резисторе — 2В.

Другой метод проще: подключить исследуемый светодиод к источнику 12В через резистор 1К, поступаемый ток при этом не превысит безопасных 12мА, и также замерить напряжение на выводах светодиода, оно и будет рабочим, например на том же неизвестном светодиоде напряжение в этом случае будет тоже 3В, а падение на резисторе составит уже 9В.

Подбор резистора под нужный ток
Если было выяснено, что светодиод рассчитан на напряжение 3В, а требуемый для нормального свечения ток 15мА, то резистор подбирается по формуле:
R = падение напряжения на резисторе / ток.
При этом падение напряжения на резисторе можно узнать по формуле:
напряжение источника — напряжение светодиода.
Т.е. если например БП выдаёт 5В, рабочее напряжение светодиода 2В (падение на резисторе 3В), а нужный ток 15мА, то:
R = 5В — 2В / 0,015A = 3В / 0,015А = 200 Ом.
Но поскольку в стандартных наборах резисторов редко можно найти именно рассчитанный номинал, то обычно берут тот, что идёт следующий за ним, например в моём случае оказался номиналом 220 Ом.

Мощность резистора
Необходимо будет ещё сопоставлять расчётную рассеиваемую мощность на резисторе с мощностью самого резистора, чтобы предотвратить его сгорание. Находится рассеиваемая мощность на резисторе по формуле:
P = квадрат падения напряжения на резисторе / номинал резистора.
Т.е. если например БП выдаёт 12В, рабочее напряжение светодиода 2В (падение на резисторе 10В), а сам резистор на 680 Ом., то:
P = 10В * 10В / 680 Ом = 0,147 Вт.
Это значит, что использовать резисторы здесь нужно с мощностью не меньше 0,25 Вт, а популярные SMD-резисторы в корпусе 0805 с мощностью 0,125 Вт — уже не годятся, могут сгореть.

В роли тестовой площадки будет выступать кусочек макетной платы, куда были припаяны по одному светодиоду каждого цвета, катоды (минусовые выводы) соединил проволокой в общий вывод, аноды (плюсовые выводы) оставил по отдельности. Слева направо: белый, жёлтый, красный, зелёный, синий.

На этой анимации просто проверяю их на общую работоспособность (БП 12В, резистор 1К), дабы убедится, что они рабочие и всё правильно припаяно (тестер включен в разрыв цепи). Проверку можно произвести тестером и в режиме прозвонки, однако яркость свечения светодиодов будет значительно меньше

Регулируемого блока питания у меня нет, пришлось городить «огород и костыли» из понижающего преобразователя и двух тестеров. Подстроечник у преобразователя очень чувствительный и точно подобрать значение очень трудно, поэтому значения напряжений на парных скриншотах могут разниться на несколько десятков милливольт, так как тест проходил в два этапа, сначала у всех светодиодов замерил напряжение, потом ток.
Резисторы подбирал, исходя из того, что есть в наличии и чтобы ток был на уровне 12мА или меньше, при таком токе светодиоды светят достаточно ярко без дискомфорта для глаз. Если ток выше, то спустя несколько секунд взгляда на свечение, появляются «зайчики». При подаче 25-30мА, яркость свечения сравнима со сваркой.
Забегая вперёд, отмечу, что светодиоды красного и жёлтого свечения имеют рабочее напряжение в пределах 2В, остальные — в пределах 3В.

12В, СИНИЙ, резистор 1 кОм

12В, ЗЕЛЁНЫЙ, резистор 1 кОм

12В, БЕЛЫЙ, резистор 1 кОм

12В, КРАСНЫЙ, резистор 1 кОм

12В, ЖЁЛТЫЙ, резистор 1 кОм

5В, СИНИЙ, резистор 220 Ом

5В, ЗЕЛЁНЫЙ, резистор 220 Ом

5В, БЕЛЫЙ, резистор 220 Ом

5В, КРАСНЫЙ, резистор 220 Ом

5В, ЖЁЛТЫЙ, резистор 220 Ом

3.3В, СИНИЙ, резистор 22 Ом

3.3В, ЗЕЛЁНЫЙ, резистор 22 Ом

3.3В, БЕЛЫЙ, резистор 22 Ом

3.3В, КРАСНЫЙ, резистор 100 Ом

3.3В, ЖЁЛТЫЙ, резистор 100 Ом

Подключение напрямую без резистора и последствия
Рискованное дело, но вполне применимое, только если напряжение источника — меньше номинального напряжения светодиода, и оно — стабилизированное.
На видео ниже я так и сделал с синим светодиодом (3В), только при этом плавно поднимал напряжение от 0.8В до 5В.
Едва уловимое свечение появилось на отметке выше 1.5В, пиковая яркость — 4В, а при 4.5В — яркость стала спадать, а дальше закипание пространства со стороны катода и сгорание светодиода с последующим выделением резкого запаха.


Перепайка светодиодов на дисплее LCD5110
Имеется в наличии уже многим знакомый экран Nokia LCD5110, широко используемый в самоделках. В продаже эти дисплеи всегда можно встретить с двумя версиями подсветки — либо с голубой подсветкой, либо с белой подсветкой — как раз у меня такой. Однако белая подсветка как по мне — скучновата. Тогда решил удалить старые белые светодиоды и вместо них припаять обозреваемые, например зелёные, под «старину».

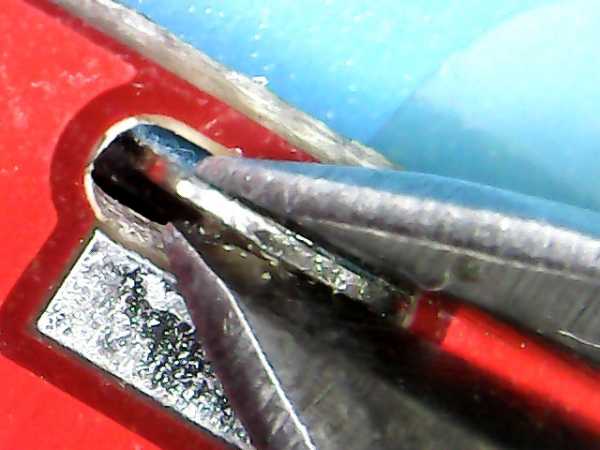

Чтобы отделить металлическую часть дисплея от платы, нужно отогнуть четыре выступающие части по углам


К резинке, которая прилегает к контактной площадке, нельзя прикасаться, иначе будет плохой контакт после сборки. Лучше дисплей сразу же отложить далеко в сторону. А на самой контактной площадке были следы, её я протёр ваткой, смоченной в растворе для промывки плат

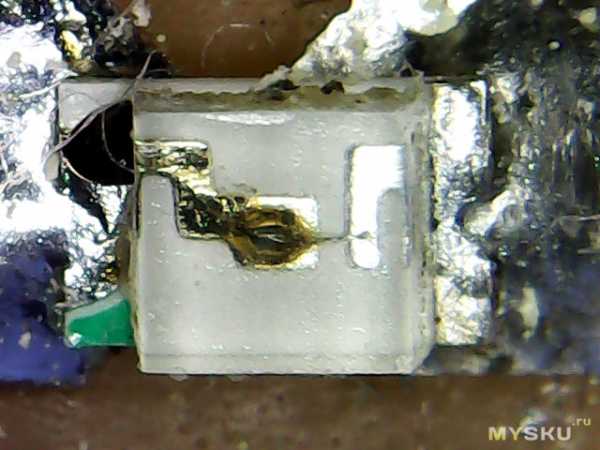

Как видно, здесь установлено четыре белых светодиода, если обратится к фото повыше, то на каждом установлено по одному SMD-резистору с маркировкой 301 (300Ом)

Феном выпаял эти светодиоды

Паяльником припаял на их место зелёные

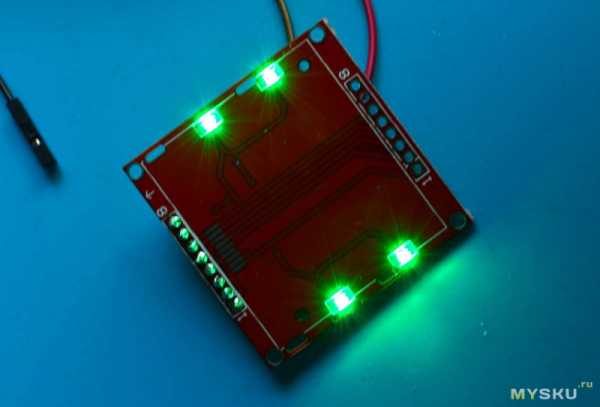

Подал напряжение 3.3 В — работает, светятся

Общий потребляемый ток почти 12мА, напряжение на отдельном светодиоде 2.5В, резисторы на 300 Ом применены здесь с хорошим запасом, на них падает 0.8В и менять их не требуется.

До переделки и после переделки
Результатом остался удовлетворён. В данном случае на экран выведены температура и влажность (параллельно экспериментировал со своими шрифтами и выводом графики на экран)

Выводы

Единственное, что может смутить — довольно высокая цена, в других местах за те же деньги можно набрать гораздо больше светодиодов. Также к нареканию конечно стоило бы отнести то, что продавец не указал характеристики, хотя с другой стороны, тот, кто покупает это, обычно знает, как их определить.

Плюсы
— Работают
— Яркие

Минусы
— Монтаж SMD требует аккуратности
— Высокая цена

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

SMD светодиоды: характеристики

Значительная компактность и легкость — показатели характеристики SMD светодиодов. На рынке предлагаются различные варианты исполнения, для которых общими остаются увеличенные параметры угла рассеивания и миниатюрные габариты.

SMD светодиоды: характеристики для всех модификаций:

  •  рабочий ресурс в 100000 часов;
  • минимальные показатели тепловыделения;
  • достаточно высокая яркость;
  • экономичное электропотребление – на один элемент напряжение составляет 2-3,6 вольта, а номинальный ток – 0,02-0,03 ампера.

Сегодня сложно представить архитектурную и дизайнерскую подсветку, сферу микроэлектроники без светодиодов этого типа.

Основным параметром считается размер, которому соответствует название конкретного элемента. При этом следует учитывать, что обозначенное число определят только габариты чипа, без размеров контактов.

Светодиод SMD 5050 характеристики

Данная модель была пионером по решению проблемы сочетания небольших размеров с приемлемыми показателями светового потока. Для ламп, используемых в автомобилях, и светодиодных лент такие характеристики стали причиной широкого применения. Лампочки кукурузы SMD 5050 легко позволяли размещать 30-100 элементов и воспроизводили неплохой световой поток. Наиболее габаритные модели соответствовали приборам накаливания 100W.

Параметры по основным показателям составляют:

  • Стабильная рабочая температура – +85°С.
  • Номинальная мощность – 0,21 Вт.
  • Ток в мА – 60.
  • Световой поток в люменах – 15-18.
  • Потребляемое напряжение – 3,3В.
  • Градус угла свечения – 125.
  • Габариты – 5х5.
  • Индекс передачи цвета – 80-90 Ra.

Особое свойство этой категории светодиодов – минимальный уровень деградации при длительной работе. Потери рабочих показателей при наработке 3000 часов не превышают 4%.

Светодиоды SMD 5730 характеристики

Модели среднего типа мощности со сверхярким световым потоком остаются одними из самых популярных. В ставшем уже стандартном корпусе размещают более усовершенствованные образцы с улучшенными техническими и эксплуатационными свойствами.

Перечень основных параметров SMD 5730:

  • показатели светового потока – 45-50 Люмен;
  • параметры тока – 150 мА;
  • номинальная мощность – 0,5 Вт;
  • питание – 3,1-3,3 В;
  • эксплуатационная температура – -40°С – +80°С;
  • размеры (ширина и длина) – 3х5,7 мм;
  • 120 – величина угла свечения;
  • показатель индекса цветопередачи – 60-80 Ra.

Разработаны две уникальные модификации – с кристаллом специального вида, способным поддерживать 158 Люмен на Ватт и образцы с маркировкой 5730-1 с конструкцией их двух кристаллов (мощность – 1 Ватт).
Использование подобных элементов встречается только в дорогостоящем оборудовании по причине высокой цены.

Светодиоды SMD 2835 характеристики



Одна из первых в этом поколении моделей – основе прорезиненного материала с размещенными в ряд элементами. Довольно широко используется в различных сферах, хоть и обладает относительно скромными характеристиками – при показателях мощности 0,2 Ватта параметры светового потока находятся в пределах 50 Лм.

Широко применяются в лампочках бюджетного варианта и в процессе изготовления светодиодных лент. Большой сегмент на рынке продаж занимает китайская продукция. Однако, приобретая китайские светодиоды, всегда нужно помнить о большой вероятности несоответствия обозначенных характеристик действительности.

Основное правило при выборе – не следует в обязательном порядке искать дешевый товар. Проблемы с некачественной, дешевой продукцией станут намного затратнее, чем разовая закупка более дорогой, но надежной модели.

Светодиод SMD 3528 характеристики

Идеальный способ варьирования световыми эффектами и придания новых штрихов во внешний облик любого объекта – использование светодиодной ленты данного типа. Отличительные конструкционные свойства SMD 3528:

  • Прямоугольная форма составляющих элементов.
  • Количество кристаллов, излучающих свет при прохождении тока – от 1 до 3.
  • Обустройство нижней части платы клейкой лентой позволяет гарантировать надежную фиксацию.
    Главные достоинства, ставшие причиной большой востребованности – это длительные сроки службы до 50000 часов, способность работать в условиях повышенной влажности и высокая экономичность с показателями 70-80 Люмен на Ватт.

К преимуществам следует отнести и обширный диапазон яркости и цвета, компактные размеры, удобство использования в помещениях с недостаточной вентиляцией, сохранение рабочих показателей в сложных условиях при температуре до +60 градусов.

Светодиоды SMD 5630 характеристики

Чипы со значительно увеличенным сроком рабочего ресурса, низкими параметрами теплового сопротивления и высокой теплопроводностью этой модификации обладают уникальными свойствами:

  • идеальная конструкция для поверхностного монтажа;
  • повышенные параметры угла обзора;
  • устойчивость к воздействию вибрации и перепадам температуры;
  • компактные габариты.

Отличительные особенности кристаллов – освещение обладает неослепляющим характером и высокой эффективностью. Свечение выпускается в большом спектре оттенков – от белого до голубовато-зеленого.
Как и в случае с другими модификациями, оптимальным будет выбор в пользу не самых дешевых, но проверенных производителей – Osram, Gree, Samsung. Привлекательные по стоимости китайские образцы часто грешат одной существенной хитростью – засовывание чипов, не отвечающих техническим характеристикам, в миниатюрные корпуса. Внешнее сходство с оригиналом не может даже в небольшой степени компенсировать низкое качество.

jelektro.ru

Какие бывают светодиоды в светильниках (SMD)

Что такое светодиоды SMD?

Какие бывают светодиоды? Первые светодиоды представляли собой полупроводниковые светоизлучающие кристаллы, их для защиты от внешних воздействий – воды, пыли, механических ударов закрывали обычным корпусом со светопрозрачной крышкой. Выводы в них выполняют несколько функций:

  • подключения светоизлучающего кристалла в электрическую схему;
  • механического крепления корпуса.

Соединение производили пайкой на обратной стороне печатной платы, пропустив проволочные выводы через отверстия в плате. Нужно было сверлить отверстия, вручную изгибать выводы пинцетом, вставлять в отверстия, на обратной стороне отгибать его на 30 – 45 градусов, обрезать бокорезами, оставив 2 – 4 мм, пропаять вывод и контактную площадку. Это была трудоемкая работа с малой возможностью автоматизации.

Положение изменилось при создании корпусов типа SMD. Эта аббревиатура появилась при частом употреблении англоязычного словосочетания «Surface Mounted Device», которое на русский язык переводится как «устройства для монтажа на поверхности».

Корпус типа SMD тоже выполняет коммуникационные и защитные функции. Выводы в нем не проволочные штыри для прохождения через плату, а несколько контактных площадок на боковых сторонах корпуса. Корпус приклеивают каплей клея на место установки так, чтобы совпали контакты на корпусе с площадками на плате. Потом автоматом или вручную пропаивают соединения.

Какие SMD-светодиоды используют для светильников?

Корпуса SMD имеют цифровую маркировку, например, SMD 1206 или SMD 5050. Эти цифры означают размеры корпуса в десятых долях миллиметра. Так корпус светодиода SMD 5050 имеет размеры 5,0 х 5,0 мм. Для размещения кристаллов светодиодов используют не все 25 кв. мм площади корпуса, а примерно 20 – 22. Поэтому в таком корпусе инженерам еще в начале 2000-х годов удалось разместить три или даже четыре светоизлучающих кристалла и токоподводящие элементы. Таким образом, появились сверхъяркие светодиоды SMD 5050 белого света, RGB, т. е. многоцветные, а также белые типа RGBW с четырьмя кристаллами – три цветные RGB-кристалла и один W-кристалл – белый, от White.

Разновидность корпуса SMD 5060 – это тот же корпус SMD 5050, но только с учетом толщины контактов на боковых сторонах корпуса.

Есть еще две разновидности светодиодов – SMD 3528 и SMD 2835. Оба корпуса имеют одинаковые габаритные размеры – 2,8 х 3,5 мм, а общую площадь 9,6 кв. мм. Но в старых светодиодах SMD 3528 светоизлучающий кристалл имеет круглую форму диаметром 2,4 мм, что соответствует площади излучения 4,52 кв. мм. В новом SMD 2835 излучающий элемент имеет размеры 3,0 х 2,3 мм, а площадь 6,9 кв. мм, что на 67% больше. Также уменьшили толщину люминофора, поэтому выросла величина светового потока.

Новый вариант выполнения корпуса в светодиодах SMD 2835 позволил увеличить более чем в 2 раза площадь контактных площадок. Это позволяет «снимать» большее количество тепла с кристалла, а значит, и продлить ресурс работы или увеличить световой поток.

Учитывая все изложенное, у нового SMD 2835 увеличились в три раза: световой поток, номинальный рабочий ток, мощность и прямой ток через светодиод.

Пример светильника с этими светодиодами – светодиодный накладной светильник, модель SDL06-R80-3100K. Использованы светодиоды SMD 2835 повышенной яркости общей мощностью 6 Вт. Световой поток 450 Лм.

Светодиод SMD 1206 немного выпадает из общей идеи маркировки корпусов SMD-светодиодов. Он имеет корпус размером 3,2 х 1,5 мм. Рабочий ток – 20 мА, яркость от 60 до 90 милликандел.

ledron.ru
