Конструкция и монтаж штыревого заземлителя из уголков

class="eliadunit">



Общие положения о заземлении дома

Основной схемой электропитания частного дома это схема TN-C-S. Поэтому при разделении PEN проводника на PE и N на вводе электропитания в дом требует монтажа повторного заземления (подробно читайте статью об электропитании и заземлении частного дома). Наиболее распространен вид заземления частного дома штыревыми заземлителями соединенными в контур.

Штыревой заземлитель издавна использовался для заземления частного дома. В отличие от модульно-штыревого глубинного заземлителя, штырьевой заземлитель можно назвать поистине «народным способом» заземления частного дома. Связано это с дешевизной самого заземлителя и простотой его монтажа, не требующего специального инструмента. Например, для монтажа глубинного заземлителя нужно купить сам заземлитель и для монтажа понадобиться электрический перфоратор. Для монтажа штыревого заземлителя требуется 6(шесть) металлических уголков длинной по 3 метра. Три уголка с размерами полок 50х50 мм и стенкой в 3 мм и три уголка 40х40 мм. Уголок 50х50 мм можно заменить на металлическую трубу диаметром 16 мм и стенкой 3 мм.

Разберем конструкции штыревых заземлителей.

Конструкции штыревых заземлителей

Штыревые заземлители устанавливаются на расстоянии 1 метра от фундамента дома. Общий принцип конструкции штыревых заземлителей следующий:

Общая конструкция штыревого заземлителя

В землю вбиваются металлические уголки или трубы. Их называют электроды. Электроды вбиваются в землю на три метра и соединяются между собой металлическим уголком. Соединение производится сваркой. Расстояние между электродами должно быть не менее 1,2 метра. Вся эта конструкция и является штыревым заземлителем. Соединяется заземлители с главной заземляющей шиной (ГЗШ) дома медным проводом ПВ3 (ПВ три). Соединение провода с заземлителем и ГЗШ болтовое при помощи кабельных медных наконечников.

Примечание: Провод ПВ3 это одножильный провод с медной многопроволочной жилой и изоляцией из ПВХ. Рабочее напряжение до 470 Вольт при переменном напряжении и 1000 вольт при постоянном напряжении. Провод устойчив к механическим изгибам, ударам и линейным растяжениям.

Различные конструкции штыревого заземлителя

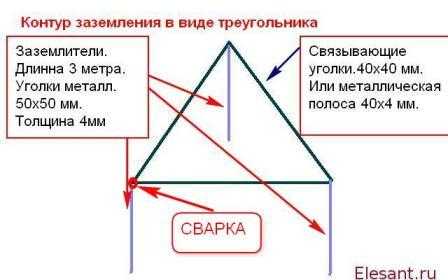

Треугольник. Это конструкция штыревого заземлителя, при которой электроды вбиваются в землю по углам треугольника со сторонами от 1,3 метра. Расстояние от фундамента до ближайшей вершины треугольника заземлителя 1 метр.

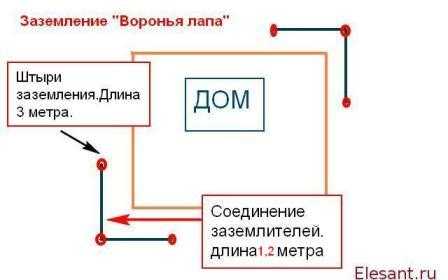

"Воронья лапа". Это конструкция штыревого заземлителя, при которой электроды вбиваются в землю по углу дома. Расстояние между электродами 3 метра. Расстояние от углового электрода до фундамента 1 метр. Количество заземлителей «воронья лапа» должно соответствовать количеству устроенных молниеотводов для дома.

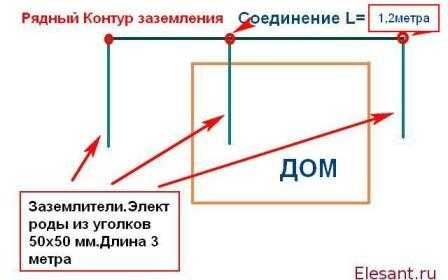

Рядный заземлитель. Эта конструкция штыревого заземлителя предусматривает расположение штырей-электродов в ряд через 1.2-1,3 метра.

class="eliadunit">

Повторюсь, все уголки (штыри,электроды) вбиваются в землю на глубину 3 метра, соединяются между собой уголками 40х40х4 мм или металлической полосой 40х4 мм. Соединение при помощи сворки. Сам штыревой заземлитель соединяется с главной заземляющей шиной (ГЗШ) дома,установленной в водно-распределительное устройство(ВРУ) или рядом с ним, проводом ПВ 3.Соединение осуществляется при помощи кабельных наконечников.

Как же правильно вбить электрод в землю?

Монтаж штыревого заземлителя

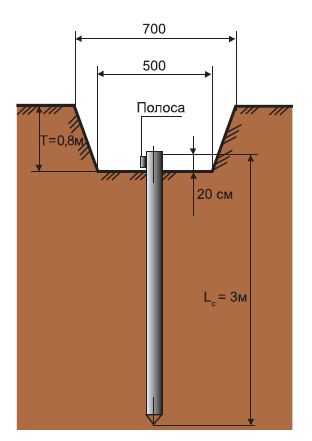

Начинаются работы по монтажу штыревого заземлителя с земляных работ. Для каждого электрода нужно подготовить приямок в виде перевернутой трапеции. Глубина приямка должна быть 80 сантиметров. Размер нижней приямка внизу 50х50 см, расширяется к верху до 70х70 см.

Штырь, уголок вбивается в землю на глубину 3 метра при помощи кувалды. От нижнего уровня приямка до вершины забитого электрода должно быть 15-20 см.

Забитые уголки,заземлители соединяются металлической полосой или уголками при помощи сварки. Вся конструкция штыревого ззаземлителя соединяется с главной заземляющей шиной (ГЗШ) проводом ПВ 3.

После того как вся конструкция штыревого заземлителя из уголка вбита, соединена и собрана логично ее засыпать землей. Торчащие из приямка концы уголка заземлителя лучше засыпать глиной. Она имеет большую плотность и хорошо распределяет электрические потоки.

Нельзя засыпать приямки с установленными заземлителями строительным мусором. Если точнее, плотность строительного мусора не должна превышать 20 %(ПУЭ изд.7.глава 1.7)

Другие статьи раздела: Электропроводка дома





class="eliadunit">

elesant.ru

Монтаж заземления из металлического уголка своими руками. Уголок для заземления

$direct1

Монтаж заземления из металлического уголка своими руками

Вы построили дом, или приобрели его, сделали в нем внутреннюю электропроводку и можно пользоваться? Нет! Для безопасности вас и ваших близких необходимо весь контур заземлить. Это поможет сохранить электрические приборы от статического электричества, а жильцов дома от поражения электрическим током.

Для чего нужен контур заземления

Для простоты понятия необходимости контура заземления приведем маленький ликбез. Всем известно, что ток протекает по пути наименьшего сопротивления. Так вот наименьшее сопротивление человеческого тела принято 1000 Ом, а в контур сопротивления не должен превышать 4 Ом. Очень наглядно и понятно, что ток скорее пойдет по контуру заземления и уйдет в землю, чем по вашему телу.

Как сделать контур заземления

Можно вызвать специализированную организацию, заплатить ей деньги и вы получите работу «под ключ». А можно выполнить все эти работы самостоятельно. Перед монтажом вам необходимо сделать расчет сопротивления, для того, чтобы определиться с количеством электродов.

Формула тут не сложная, расчет можно провести, воспользовавшись сайтами интернета или по технической литературе. Если для заземления использовать уголок металлический, то толщина полки у него должна быть не меньше 4 мм.

Выбираете недалеко от дома участок площадью около 1 м.кв. по периметру, которого выкапываете контур. Он может быть линейным, но удобнее квадратный или треугольный, в зависимости, сколько у вас будет электродов. Длина сторон должна соответствовать длине электродов. Глубина должна быть примерно 70 см и ширина 30см. Дальше берете электроды.

Они могу быть из:

  • металлического уголка;
  • трубы;
  • арматуры.

Наиболее удобны для работы электроды из металлического уголка. Забиваете их в землю по углам траншеи так, чтобы у них осталось на поверхности сантиметров 20. Далее обвязываете эти электроды шиной из металлической полосы. Тут лучше всего применить сварку, так как соединение должно быть надежным, ведь у вас не будет простого доступа к нему.

После обвязки подключите контур к щитку, для чего поведите полосу от контура заземления к дому. Ее можно соединит со щитком посредством медной шины с сечение не меньше 6 мм кв. Это соединение можно сделать болтовым с использованием шайб и гровершайбы с целью исключения самопроизвольного раскручивания гайки.

Смотрите также:

Замена старой электропроводки при ремонте в квартире http://euroelectrica.ru/zamena-staroy-elektroprovodki-pri-remonte-v-kvartire/.

Интересное по теме: Как найти скрытую проводку под обоями с помощью радиоприемника

Советы в статье "Как обезопасить дом от пожара?" здесь.

После присоединения замерьте заземление на контуре сопротивления, он должно быть не более 4 ОМ (см. начало статьи). При положительных результатах закапайте контур заземления.

Видео о монтаже заземления в частном доме

По материалам: http://domstali.ru/content/ugolok

euroelectrica.ru

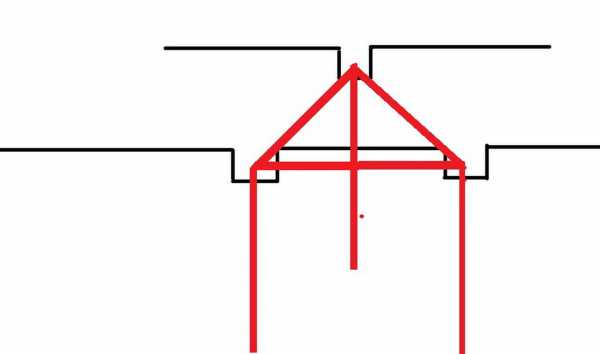

Приспособление для забивания уголков в землю перфоратором Макита

Частенько бывает необходимость забить в землю металлические уголки.Как правило для этих целей используют кувалду.Махать ею мне не особо хотелось... тем более что в наличии имеется перфоратор SDSmax Makita HR4011C.К данному перфоратору была сделана такая "приблуда":- на стальную площадку были приварены четыре уголка поставленные на ребро. Между ними где то - 7-8мм чтобы внутрь можно было вставить практически любой уголок или полутавр.С обратной стороны по центру площадки была приварена гайка в которую вкручивается короткий переходник с резьбы на SDSmax.

Данное приспособление было опробовано на забивании четырех уголков 40х40 длинной в полтора метра. Почва - суглинок.Уголки предварительно зарезались на угол и вбивались в землю на метр двадцать.

На первом уголке я предварительно выкопал небольшую ямку содовым буром - как оказалось - это было лишнее - уголки вбиваются в земль перфоратором легко и без напряжения - надо только следить за вертикальной осью вбиваемого уголка. Одному это делать не очень удобно, но вполне возможно.

Вот небольшое видео процесса,

Здесь я забиваю четыре уголка для установки газового шкафа.

В результате испытаний выявился один "косяк" - от вибрации разбивается резьба - это соединение надо или жестко заваривать, либо что то придумывать.

Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.

10i5.ru

Монтаж контура заземления собственными руками





Монтаж заземления производить лучше всего в наиболее жаркий период года, так как по замерам сразу можно будет получить более-менее точное значение самого меньшего сопротивления заземлительного устройства. К тому же, по сухому грунту будет гораздо проще копать землю.
Самостоятельно наиболее просто будет изготовить заземление из стального чёрного уголка размером 50 на 50 на 5 миллиметров и стальной полосы 50 на 5 миллиметров для соединения этих уголков при помощи сварки и изготовления заземляющей шины. Уголки из стали должны быть, разумеется, не окрашенными.
Бытует мнение, что заземлительные электроды нужно располагать именно в том месте на придомовом участке, где существует наибольшая влажность, то есть, где грунт находится в тени, и куда обычно сливается дождевая вода. Правда, это не всегда верно, так как дождевая вода грунт увлажняет на глубину до полутора метров. А более глубокие почвенные слои остаются без каких-либо изменений на протяжении всего года, и как раз в этом слое и надлежит располагаться стержням заземления.
Оптимальнее всего будет устроить заземление в отношении к дому со стороны самых опасных по электробезопасности помещений. В результате сократятся расходы на сам материал выбранного заземляющего проводника.
В монтаж заземления входят такие основные операции:
1. ведение земляных работ;
2. забивание уголков;
3. осуществление соединения уголков и подсоединение шины заземления;
4. произведение подключения к шине заземления защитного проводника;
5. измерение показателя сопротивления в получившемся заземляющем устройстве.

1 этап. Земляные работы

Для проведения земляных работ вам понадобится:
— лопата штыковая;
— лопата совковая;
— лом.

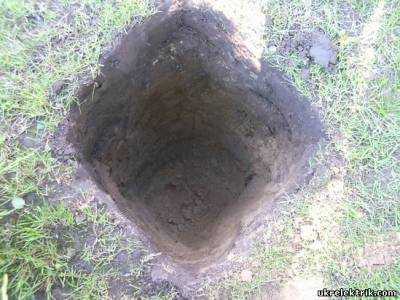

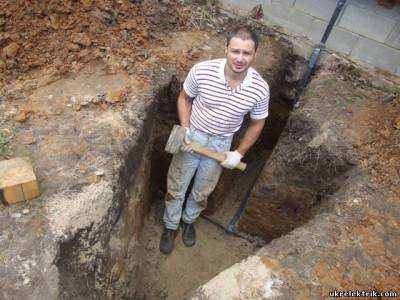

Яма для осуществления монтажа заземляющего электрода

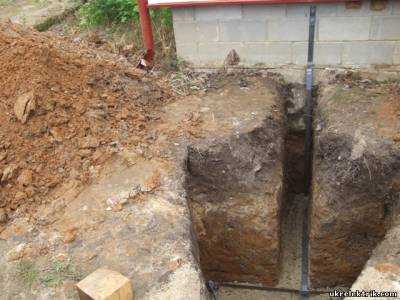

Траншея, имеющая длину 3 метра для 2-ух стержней 2,5 метра в высоту

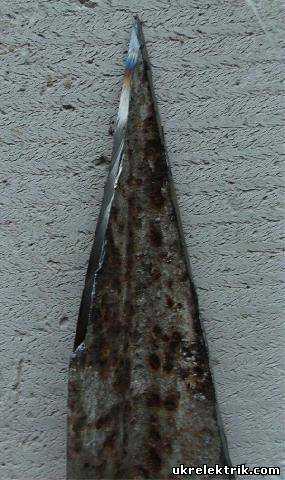

Дабы легче было забивать в землю уголок-заземлитель 50 на 50 на 5 миллиметров, его необходимо срезать остриём

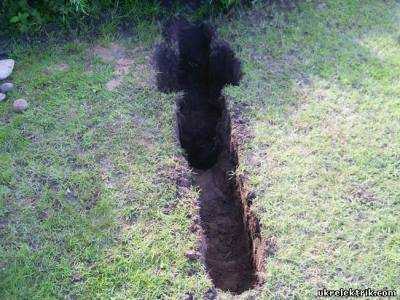

Для тех, кто не любит выполнять лишнюю работу, сначала советуем вырыть ямку 50 на 50 сантиметров на глубину промерзания. Как правило, это около метра для средней полосы в Украине. После этого забивается один электрод. Затем следует замерить имеющееся у него сопротивление, после чего следует выполнить расчет числа электродов для выполнения контура заземления. Обычно, в грунтах глинистых хватает 3-ёх уголков по два с половиной метра каждый.

2 этап. Вбивание уголков-заземлителей

Забивание стального уголка 50 на 50 на 5 миллиметров на 2,5-метровую глубину кувалдой вручную – дело не такое уж простое. Но здесь можно пойти на маленькую хитрость, и, дабы облегчить свой труд, конец уголков следует немного заточить под острый угол, к примеру, при помощи «болгарки». Оптимальным углом будет составляющий порядка 20-ти – 30-ти градусом, меньше его делать нежелательно, поскольку конец уголка начнёт сильно загибаться в случае, если случайно попадёт на камешек.

Решив последовать советам в статье, и вырыв траншею для размещения уголков на глубину не менее 1 метра, вы сможете забивать уголок, имеющий высоту в 2,5 метра попросту стоя на земле, или же стоя на табуретке. Единственный сильный удар при помощи кувалды забивает уголок где-то на сантиметр.


Устройство треугольного заземления собственноручно


Заземление специально для дома

3 этап. Осуществление соединения уголков и подсоединение шины заземления

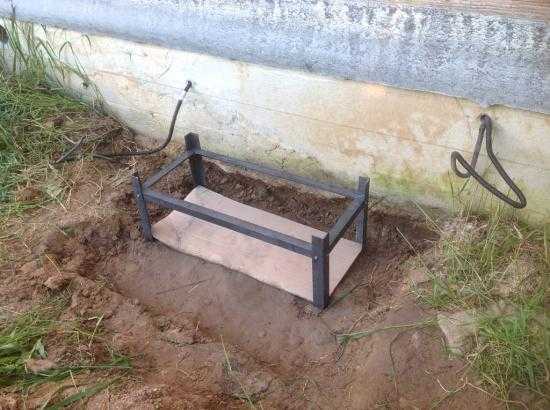

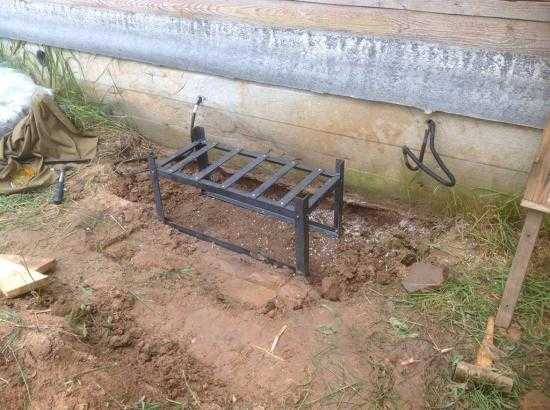

Когда вы забьете уголки, их концы, конечно, сильно расклепаются. Явление это нормальное. Нужно будет попросту отрезать расклепанные уголочные концы, и соединить уголки при помощи стальной полосы 50 на 5 миллиметров сваркой.

В процессе сваривания нужно сделать 3 сварные шва — два вертикальных боковых и один идущий горизонтально сверху полосы стали, которым обеспечивается максимальное сварочное качество. Для целей сварки подойдут всевозможные электроды, предназначенные для малоуглеродистой стали.

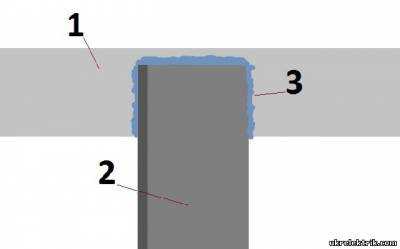

Процедура соединения стальной полосы и уголка с помощью сварки: 1. Полоса стали, 2. уголок, 3. получаемый сварочный шов


Выполненное из оцинкованного профиля заземление в линию

4 этап. Произведение подключения к шине заземления защитного проводника
Данная операция является весьма ответственной, и если на этом этапе сделать халтуру, то поздно или рано место контакта станет коррозировать, сопротивление резко ухудшиться и от сделанного заземления вам не будет толку. Проводник из меди должен находиться в изоляции, чьё сечение составляет 10 мм2. Сам же проводник следует проложить в специальной пластиковой гофре, само место соединения закрыв коробом.

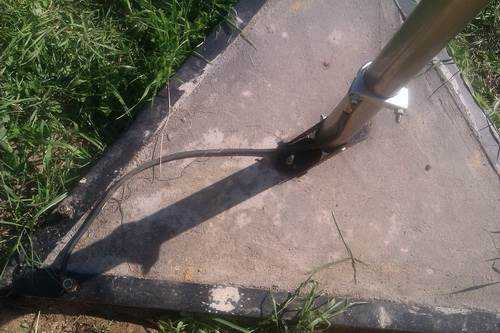

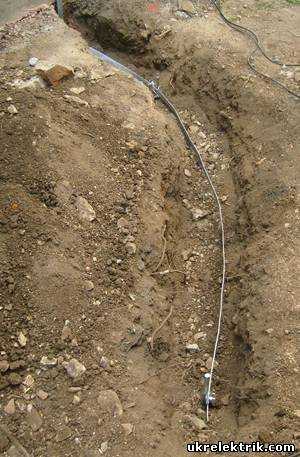

Прикрепление заземляющего проводника к полосе стали 50 на 5 миллиметров при помощи оцинкованных шайб


Произведение подключения заземляющего контура к проводнику заземления из меди, чей диаметр составляет 4 мм2

Для крепления следует использовать исключительно оцинкованные детали! Чёрная незащищённая сталь с медью образует гальваническую пару и довольно быстро ржавеет, иначе говоря, медный провод касаться должен лишь оцинкованных шайб, но не напрямую полосы стали. Саму же эту полосу непосредственно перед тем, как подсоединить проводник, следует зачистить от ржавчины в месте крепления.


Процесс измерения сопротивления заземления 5.

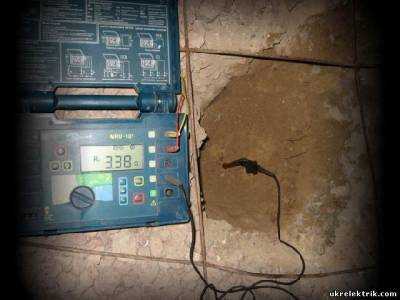

Процесс измерения сопротивления получившегося устройства заземления

Измерить сопротивление получившегося заземления – это ответственное дело лучше доверить профессионалам, в особенности, если вы сами не держали омметр в руках. Полученный показатель сопротивления контура заземления частного дома должен быть не более 47 Ом. Это и есть допустимое сопротивление контура при непременном использовании УЗО с миним. током утечки тридцать мА.

Если вам удалось уложиться в уровень сопротивления до сорока семи Ом сразу же после произведения монтажа заземления, необходимо будет дважды повторить замеры в самые неблагоприятные для почвенной электропроводности времена года: то есть в самое теплое и сухое время года, а также в наиболее холодное. Значение сопротивления должно оставаться в указанных пределах.


Всего комментариев: 0


ukrelektrik.com

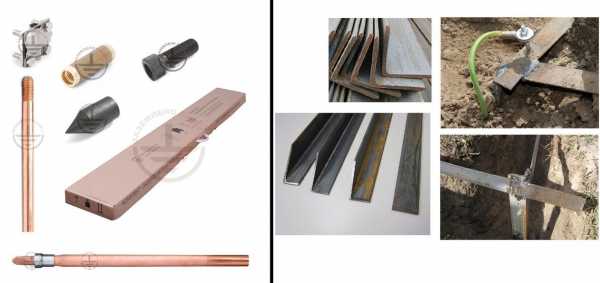

Стальной уголок VS Модульное зазеземление

Все новости

04.07.14                    ,

Популярным вопросом в установке заземления является выбор заземляющего устройства. Что использовать: стальной уголок, пользовавшийся популярностью в прошлом веке, или современную модульную систему из омедненных штырей? Чтобы не сделать ошибочный выбор, лучше провести детальное сравнение этих систем.

Требования, предъявляемые нормативными документами, не указывают на определенный сплав электрода. Важно то,что материал заземляющих электродов должен быть коррозиестойким.
Электрохимическая коррозия возникает при контакте двух металлов, имеющих разницу окислительно-восстановительных потенциалов + во "влажных условиях.
К примеру, медь и алюминий, сталь и медь, сталь и цинк - во влажном грунте либо покрытые конденсатом. При этом один металл выступает восстановителем/донором, а другой окислителем. Имеется ввиду, что один металл будет быстро окисляться, а другой будет почти полностью целым, пока первый металл весь не прокорродирует. В паре "цинк-сталь" восстановитель/донор = цинк. Когда прокорродирует он - начнет корродировать сталь. В паре "медь-сталь" восстановитель/донор = сталь, окислитель = медь. Пока сталь вся не будет превращена в ржавчину, меди ничего не будет. При этом если закрыть сталь в паре "медь-сталь" от электролита, то электрохимическая коррозия будет полностью остановлена.

Безусловно, незащищенный уголок из черного металла придет в негодность гораздо быстрее, нежели сталь, покрытая медью. А если вспомнить еще и про "капризные грунты", то в этом случае ЗУ, выполненное из черной стали придет в негодность за считанные года, что может стать для Вас неприятным сюрпризом, ударящим по карману.

Долгий срок службы: + 1 в пользу модульного заземления из омедненных штырей

Также важным фактором при выборе ЗУ является объем работ при его монтаже.
Выбрав модульное заземление из омедненных штырей (к примеру, комплект ZZ-000-015), Вам потребуется около двух-трех часов для его монтажа с помощью стандартного перфоратора.
Решив использовать стальной уголок, Вам необходимо будет заказывать услуги сварщика или учиться делать это самому. Кроме того, объем "раскопок" вынудит Вас потратить на монтаж целый день.
Следует также знать, что при монтаже 15-ти-метрового комплекта ZZ-000-015 Вы можете выбрать различную конфигурацию (к примеру, смонтировать один электрод глубиной 15 метров, или три электрода по 4,5м; 4,5м и 6 м), что позволяет использовать этот комплект для различных задач при разных требованиях: для заземления газового котла и подключению к системе молниезащиты.

Объем работ: + 1 в пользу модульного заземления из омедненных штырей

Это стандартные основные критерии, по которым люди выбирают заземление. Также сравнивают цену, доступность, эффективность и прочее, но так или иначе, перевес в пользу прогрессивных способов заземления всегда сильнее, нежели в пользу прошловековых технологий.


Модульное заземление
Омедненная сталь

zandz.com

Заземление своими руками

Летний период – наиболее подходящее время для монтажа заземления. В это время года можно наиболее точно замерить и вычислить наименьшее сопротивление в заземляющем устройстве. Земляные работы легче всего производить в сухом грунте. Заземление своими руками можно достаточно легко осуществить, только нужно провести подготовительную работу.

Классический вариант заземления

Для самого простого варианта заземления необходим стальной уголок, размерами 50х50х5 мм и стальная полоса с размером 50х5 мм для последующего соединения их с помощью электросварки. Все металлические конструкции не должны быть окрашенными.

Заземление лучше всего устраивать с той стороны дома, где расположены самые опасные, с точки зрения электрики, помещения. Это поможет уменьшить расход материала для заземляющего проводника.

Устройство заземления

Устройство заземления начинается с производства земляных работ. Для этого понадобятся штыковая и совковая лопаты, а также лом. Вначале отрывается яма, размером 0,5х0,5 метра на глубину промерзания грунта, в среднем, около одного метра. После забивания первого электрода, необходимо измерить его сопротивление. После этого выполняется расчет общего количества электродов, необходимых для контура заземления. В среднем, для глинистого грунта используют три электрода, длиной 2,5 метра.

После земляных работ производится забивка заземлителей. Для облегчения работы концы стальных уголков затачиваются под острым углом. Нормальный размер угла – 20-300, иначе конец уголка может загнуться при попадании на камень. Забивать уголки можно стоя на земле или на табурете.

Следующий этап – соединение уголков между собой и подсоединение шины заземления. Расклепанные верхние концы уголков отрезаются, сами уголки соединяются между собой стальной полосой с помощью сварки.

Подключение защитного проводника

Очень ответственная операция – подключение к шине заземления защитного проводника. Сам проводник должен быть медным, сечением 10 мм, в хорошей изоляции. Для прокладки используется пластиковая гофра, а место соединения закрывается коробом. Для креплений нужно использовать только оцинкованные детали, поскольку медь образует с черной сталью гальваническую пару и в дальнейшем конструкция будет быстро ржаветь. Стальная полоса перед подсоединением проводника зачищается от ржавчины.

После того, как заземление своими руками собрано, необходимо измерить его сопротивление. Показатель должен быть в пределах 47 Ом. Замеры сопротивления нужно будет повторить с сухое и теплое время года и в самый неблагоприятный период.

Как самому сделать заземление своего дома

electric-220.ru

Заземление уголок. Заземление в частном доме своими руками

$direct1

Заземление в частном доме своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
  3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

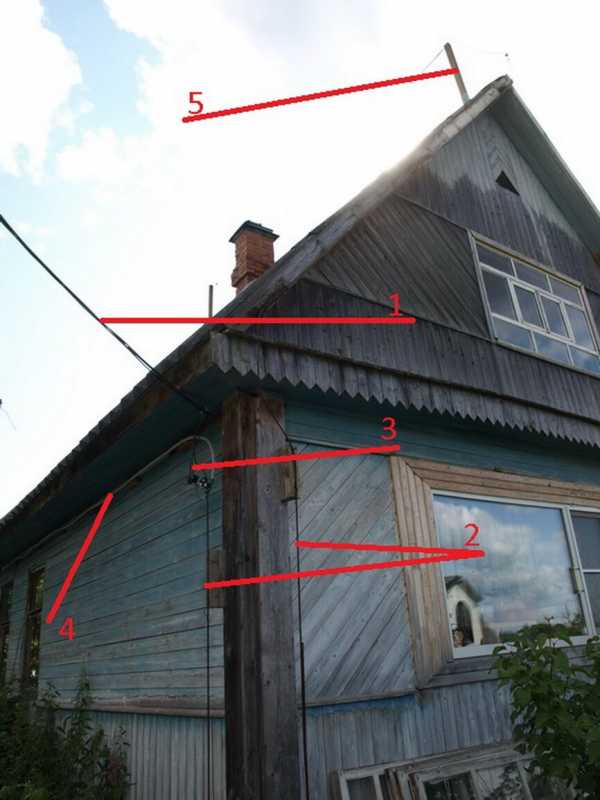

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих проводов со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
  5. Молниезащита.

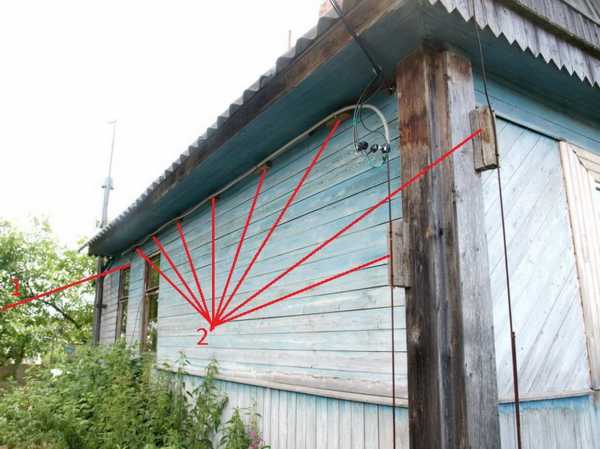

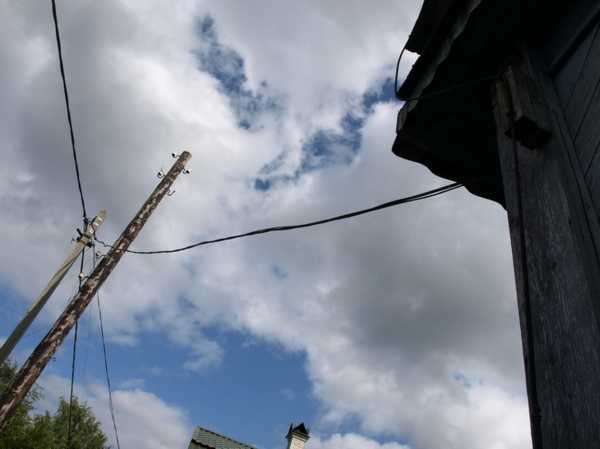

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

  1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

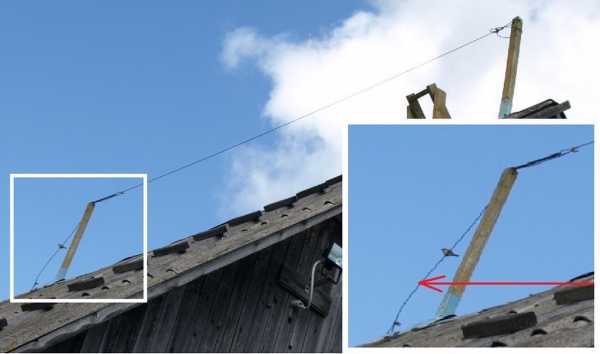

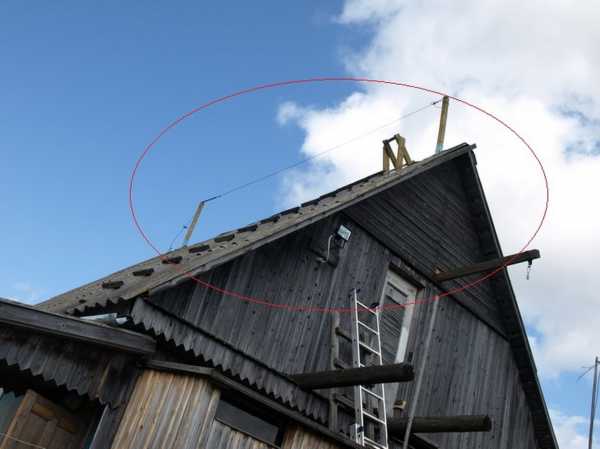

Молниезащита, устроенная на коньке дома.

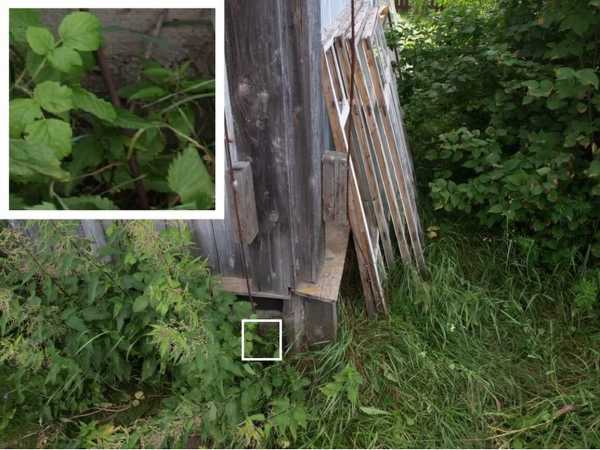

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

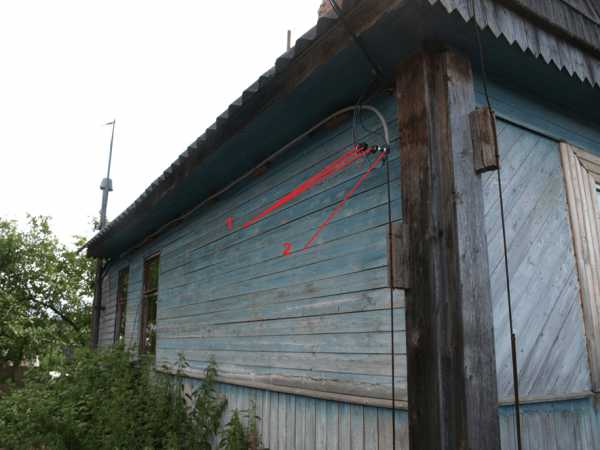

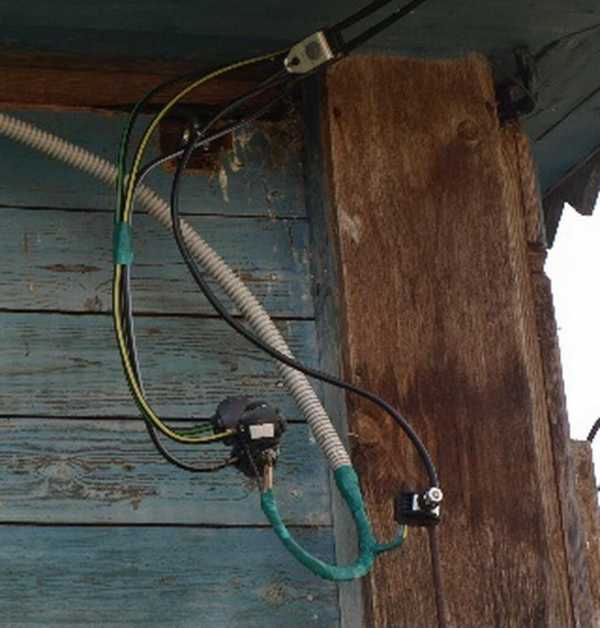

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

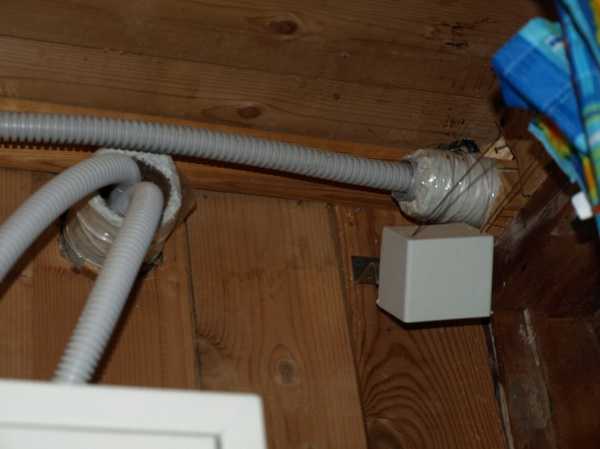

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

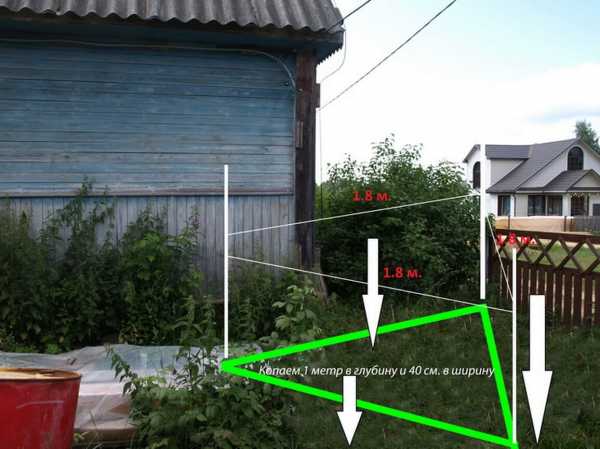

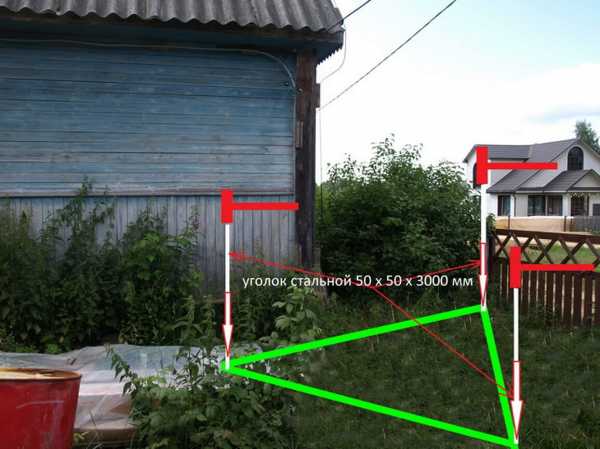

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

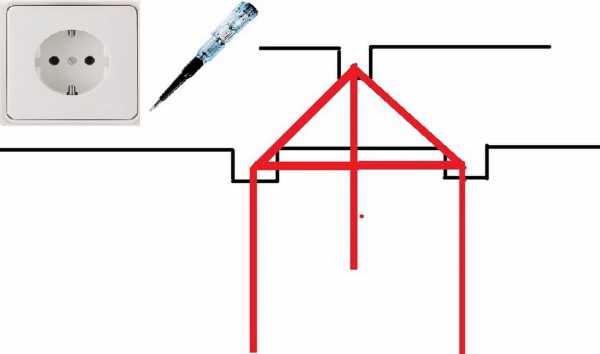

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, тако

10i5.ru

Монтаж заземления из металлического уголка своими руками

Вы построили дом, или приобрели его, сделали в нем внутреннюю электропроводку и можно пользоваться? Нет! Для безопасности вас и ваших близких необходимо весь контур заземлить. Это поможет сохранить электрические приборы от статического электричества, а жильцов дома от поражения электрическим током.

Для чего нужен контур заземления

Для простоты понятия необходимости контура заземления приведем маленький ликбез. Всем известно, что ток протекает по пути наименьшего сопротивления. Так вот наименьшее сопротивление человеческого тела принято 1000 Ом, а в контур сопротивления не должен превышать 4 Ом. Очень наглядно и понятно, что ток скорее пойдет по контуру заземления и уйдет в землю, чем по вашему телу.

Как сделать контур заземления

Можно вызвать специализированную организацию, заплатить ей деньги и вы получите работу «под ключ». А можно выполнить все эти работы самостоятельно. Перед монтажом вам необходимо сделать расчет сопротивления, для того, чтобы определиться с количеством электродов.

Формула тут не сложная, расчет можно провести, воспользовавшись сайтами интернета или по технической литературе. Если для заземления использовать уголок металлический, то толщина полки у него должна быть не меньше 4 мм.

Выбираете недалеко от дома участок площадью около 1 м.кв. по периметру, которого выкапываете контур. Он может быть линейным, но удобнее квадратный или треугольный, в зависимости, сколько у вас будет электродов. Длина сторон должна соответствовать длине электродов. Глубина должна быть примерно 70 см и ширина 30см. Дальше берете электроды.

Они могу быть из:

  • металлического уголка;
  • трубы;
  • арматуры.

Наиболее удобны для работы электроды из металлического уголка. Забиваете их в землю по углам траншеи так, чтобы у них осталось на поверхности сантиметров 20. Далее обвязываете эти электроды шиной из металлической полосы. Тут лучше всего применить сварку, так как соединение должно быть надежным, ведь у вас не будет простого доступа к нему.

После обвязки подключите контур к щитку, для чего поведите полосу от контура заземления к дому. Ее можно соединит со щитком посредством медной шины с сечение не меньше 6 мм кв. Это соединение можно сделать болтовым с использованием шайб и гровершайбы с целью исключения самопроизвольного раскручивания гайки.

Смотрите также:

Замена старой электропроводки при ремонте в квартире http://euroelectrica.ru/zamena-staroy-elektroprovodki-pri-remonte-v-kvartire/.

Интересное по теме: Как найти скрытую проводку под обоями с помощью радиоприемника

Советы в статье "Как обезопасить дом от пожара?" здесь.

После присоединения замерьте заземление на контуре сопротивления, он должно быть не более 4 ОМ (см. начало статьи). При положительных результатах закапайте контур заземления.

Видео о монтаже заземления в частном доме


По материалам: http://domstali.ru/content/ugolok
