Сравнение светодиодных и люминесцентных ламп

Разница между люминесцентными и светодиодными лампами заключается в физических явлениях, используемых для излучения света. В люминесцентной лампе светится плазменный шнур в парах ртути. Он излучает ультрафиолет, который преобразуется в видимый свет люминофорным покрытием внутренней стороны колбы. Всем знакомые «трубки» используют схему включения со стартером и балластным дросселем, энергосберегающие лампы включаются через электронный контроллер, вмонтированный в цоколь. Светодиодные лампы используют эффект излучения видимого света полупроводниковой структурой. Никаких дополнительных преобразований энергии не происходит.

Сравнение параметров люминесцентных и LED ламп

  • Распределение потребленной энергии. Светодиодная лампа преобразует в свет до 95% потребленной энергии. КПД люминесцентной (она же энергосберегающая) лампы существенно ниже.

  • Срок службы люминесцентной лампы – около 7-10 тысяч часов непрерывного горения. Срок службы светодиодной лампы до 100 тысяч часов.

  • Таблица сравнения мощности люминесцентных и LED ламп:

Мощность люминесцентной лампы, Вт

Мощность светодиодной лампы, Вт

5-7

2-3

10-13

4-5

15-16

8-10

18-20

10-12

25-30

12-15

40-50

18-20

60-80

25-30

  • Современные светодиодные лампы способны давать такой же световой поток, что и люминесцентные, потребляя при этом вдвое меньшее количество электроэнергии.

  • Спектр люминесцентной и светодиодной лампы может быть тёплым, нейтральным или холодным белым. Цветовая температура ламп колеблется от 2600 К до 6500 К.

  • Люминесцентная лампа достигает пика мощности через 2-3 секунды после включения. Светодиодная лампа достигает его почти мгновенно.

  • Стоимость люминесцентных ламп приблизительно впятеро ниже, чем светодиодных.

  • Прочность люминесцентной лампы накаливания низкая. Колба разрушается от удара или падения на твердую поверхность. При этом в воздух попадают пары ртути. Их количество в одной лампе жизни не угрожает, но для здоровья все равно вредно. Утилизация люминесцентных ламп производится на специальном оборудовании. Светодиодные лампы изготовлены из прочного пластика. При ее разрушении никаких вредных веществ не выделяется.

Сравнение освещения люминесцентными и светодиодными лампами выявляет явное преимущество LED-технологий. Недостаток у светодиодных ламп только один – их стоимость. Но расходы быстро компенсируются экономией средств на электроэнергию. Соотношение мощности светодиодных ламп, ламп накаливания и люминесцентных ламп приводит к такому же результату.

Смотрите также:


Будем рады видеть Вас в числе наших партнеров!

www.leadlight.ru

Сравнение лампы накаливания, люминесцентной и светодиодной ламп по световому потоку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В связи с широким ассортиментом ламп у людей зачастую возникает вопрос о том, какие лампы выбрать?

Некоторые граждане все еще применяют лампы накаливания (ЛН), хотя их применение ограничено Федеральным законом №261 «Об энергосбережении», кто-то окончательно перешел на компактные люминесцентные лампы (КЛЛ), а кто-то уже довольствуется светодиодными лампами (LED).

Так что же выбрать? На этот вопрос мне частенько приходится отвечать, поэтому я решил написать несколько статей, где проведу сравнение лампы накаливания, компактной люминесцентной лампы (КЛЛ) и светодиодной лампы (LED) между собой по следующим критериям:

  • световой поток при разных уровнях напряжения
  • время розжига ламп
  • температура нагрева корпуса и колбы в рабочем режиме
  • потребляемая фактическая мощность (энергопотребление)

Для эксперимента возьму лампу накаливания мощностью 75 (Вт), ее эквивалент- компактную люминесцентную лампу (КЛЛ) мощностью 15 (Вт) «Navigator» («Навигатор») и светодиодную лампу (LED) мощностью 9 (Вт) EKF серии FLL-A.

У всех ламп стандартный цоколь Е27.

Лампы я подобрал с одинаковыми заявленными параметрами светового потока и цветовой температуры.



Заявленные характеристики ламп (по паспорту)

1. Лампа накаливания 75 (Вт)

Характеристики лампы накаливания:

  • номинальная мощность лампы — 75 (Вт)
  • напряжение питающей сети — 230-240 (В)
  • цветовая температура — 2700 (К) теплый белый свет
  • световой поток — 935 (Лм)
  • световая отдача — 12,5 (Лм/Вт)
  • индекс цветопередачи Ra — 100
  • срок службы — 1000 (часов)
  • экологичность — не содержит ртути и других вредных веществ
  • габариты (диаметр, высота) — 50 х 88 (мм)

Световую отдачу я рассчитал путем деления светового потока (по паспорту) на номинальную мощность лампы.

Для информации: можете почитать статью о 7 причинах быстрого перегорания ламп накаливания.

Лампы накаливания полностью совместимы со светорегулирующей аппаратурой (светорегуляторы-диммеры),  электронными выключателями (например, выключатель освещения по хлопку), датчиками движения для включения освещения, фотореле, различными таймерами и т.п.

2. Компактная люминесцентная лампа (КЛЛ) мощностью 15 (Вт) «Navigator»

Вот ее характеристики:

  • номинальная мощность лампы — 15 (Вт), аналог 75-Ваттной лампы накаливания
  • напряжение питающей сети — 220-240 (В)
  • цветовая температура — 2700 (К) теплый белый свет
  • световой поток — 1000 (Лм)
  • световая отдача — 66,6 (Лм/Вт)
  • срок службы — 8000 (часов)
  • температура эксплуатации — от -25°С до +40°С
  • экологичность — содержит пары ртути
  • габариты (диаметр, высота) — 38 х 151 (мм)

Лампа КЛЛ не совместима с устройствами, регулирующих яркость света, электронными стартерами и световыми датчиками.

Что делать, если Вы случайно разбили люминесцентную лампу? Об этом читайте здесь.

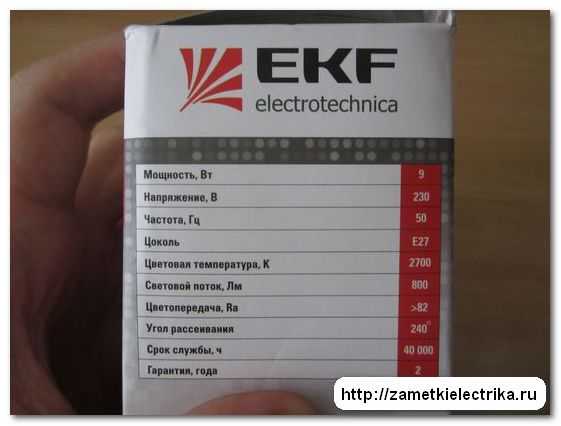

3. Светодиодная лампа (LED) мощностью 9 (Вт) EKF серии FLL-A60-9-230-2.7K-E27

Имеет следующие характеристики:

  • номинальная мощность лампы — 9 (Вт), эквивалент 75-Ваттной лампы накаливания и 15-Ваттной лампы КЛЛ
  • напряжение питающей сети — 170-240 (В)
  • цветовая температура — 2700 (К) теплый белый свет
  • световой поток — 800 (Лм)
  • световая отдача — 88,8 (Лм/Вт)
  • индекс цветопередачи Ra — больше 82
  • угол рассеивания — 240°
  • срок службы — 40000 (часов)

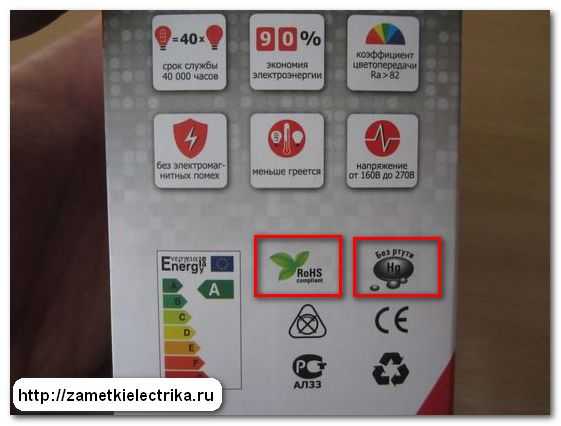

  • экологичность — не содержит ртути и других вредных веществ
  • отсутствие ультрафиолетового и инфракрасного излучений

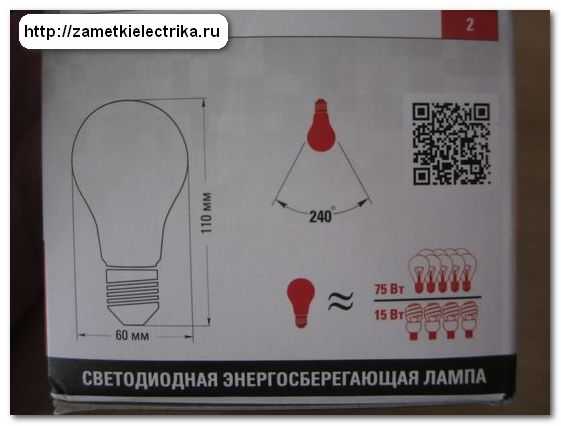

  • габариты (диаметр, высота) — 60 х 110 (мм)
  • гарантия — 2 года

Светодиодная лампа (LED) EKF серии FLL-А не совместима со светорегуляторами, электронными выключателями и другими подобными устройствами.

Несколько слов расскажу об этой лампе.

На сегодняшний день светодиодная лампа LED EKF серии FLL-А является новинкой на рынке светотехнических изделий. Производители с уверенностью заявляют, что она имеет преимущества перед светодиодными лампами других компаний.

Во-первых, у EKF серии FLL-А сделан специальный композитный корпус, выполненный из алюминия и теплорассеивающего пластика, который обеспечивает хорошую теплоотдачу, а значит увеличивает срок службы лампы (в данном случае до 40000 часов). Если включать лампу лишь на 3 часа в день, то теоретически ее должно хватить на 36,5 лет.

Напомню, что срок службы у светодиодной лампы заканчивается тогда, когда ее световой поток уменьшился более, чем на 30% от первоначального.

Во-вторых, в ней используются высокоэффективные светодиоды типа SMD бренда Epistar (Тайвань), которые позволяют достичь высокого уровня световой мощности — в моем примере до 88,8 (Лм/Вт).

Кстати, лампа EKF серии FLL-А имеет привычную форму и габариты, соизмеримые с лампой накаливания (ЛН). Также световой поток имеет рассеивание на 240 градусов, что очень радует.



Световой поток (освещенность) лампы накаливания, КЛЛ и светодиодной ламп

Световой поток — это один из основных параметров для ламп, по которому можно анализировать мощность света (излучения), воспринимаемого человеком. Измеряется в «люменах» (Лм).

Освещенность — это отношение значения светового потока лампы к площади освещаемой поверхности. Измеряется в «люксах» (Лк). Именно по величине освещенности определяют интенсивность освещения той или иной лампы на разных точках поверхности.

1Лк = 1Лм/1кв.м, т.е. освещенность на поверхности равна 1 (Лк), если световой поток мощностью 1 (Лм) будет падать на поверхность площадью 1 (кв.м.)

Для каждого типа помещений, будь то производственные или бытовые, существуют свои нормы и требования по освещенности (см. СНиП 23-05-95 «Естественное и искусственное освещение»).

В своем эксперименте я буду измерять освещенность на поверхности рабочего стола в одной точке (строго по центру оси) от светильника, жестко закрепленного к этому же столу. Расстояние от светильника до поверхности стола составляет 65 (см).

Я знаю, что по методике освещенность измеряют несколько иначе и в разных точках, но при прочих равных условиях мне этого будет вполне достаточно.

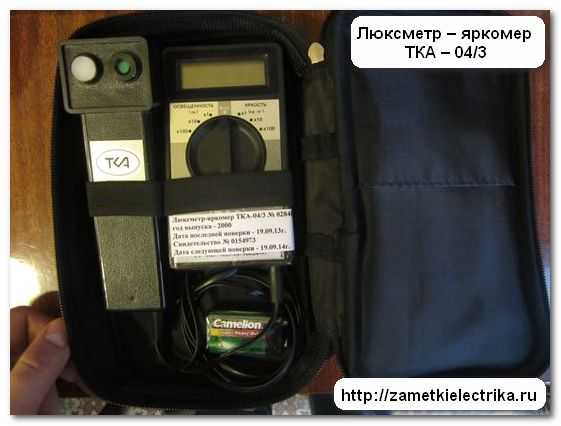

В качестве люксметра я использую цифровой фотометр (люксметр – яркомер) ТКА – 04/3. Вот так он выглядит.

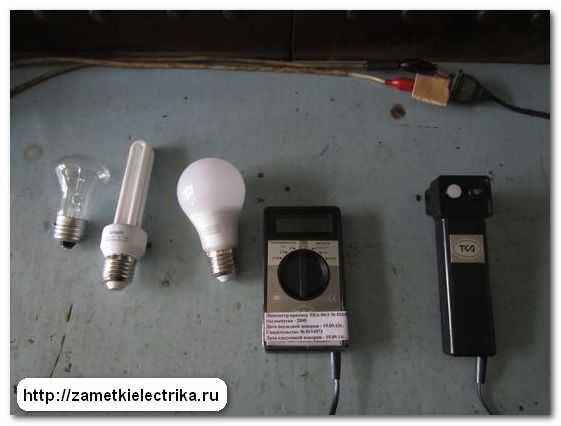

Суть измерения заключается в следующем. В светильник я поочередно буду вкручивать лампы и измерять освещенность на поверхности стола.



Измерение освещенности при номинальном напряжении 220 (В)

Сначала я буду измерять освещенность на поверхности стола от каждой лампы при номинальном питающем напряжении сети 220 (В).

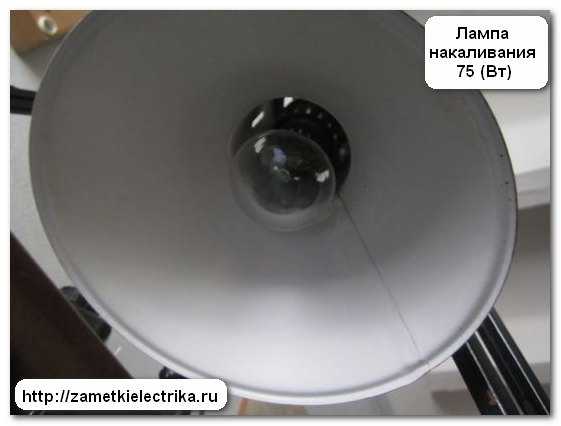

Начну с лампы накаливания 75 (Вт).

Вкручиваю ее в светильник и с помощью люксметра фиксирую значение ее освещенности. Получилось 560 (Лк).

Следующая лампа КЛЛ «Навигатор» мощностью 15 (Вт), представленная, как эквивалент 75-Ваттной лампы накаливания.

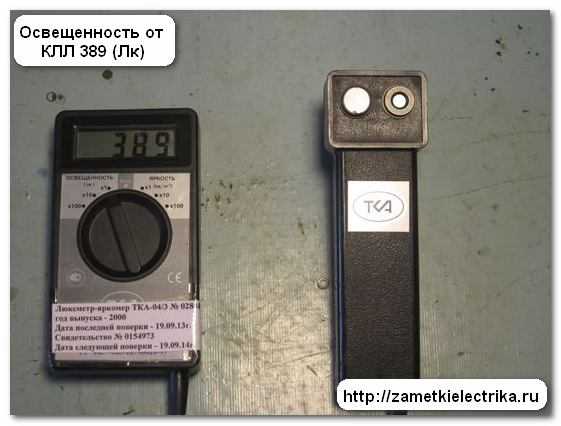

Ее результат составил порядка 389 (Лк).

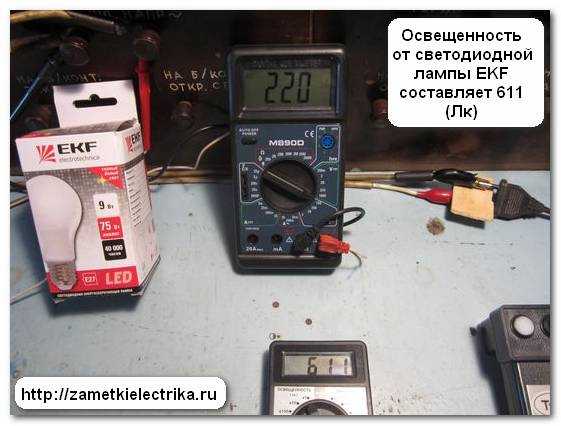

Светодиодная лампа EKF серии FLL-А мощностью 9 (Вт), представленная, как аналог 75-Ваттной лампы накаливания, показала результат 611 (Лк).



Измерение освещенности при пониженном напряжении 180 (В) и 198 (В)

Зачастую в частном секторе, где питающая воздушная линия (ВЛ) находится в неудовлетворительном состоянии или силовой трансформатор перегружен, уровень напряжения понижен и может составлять порядка 180-200 (В), особенно в зимние вечера. Как бороться с этим? Читайте в статье про стабилизатор напряжения для дома.

Меня в данный момент интересует то, как изменится световой поток ламп при уменьшении питающего напряжения. Проверим!!!

С помощью лабораторного автотрансформатора (ЛАТР) я уменьшу питающее напряжение до 198 (В). Это как раз является нижней границей предельно-допустимого напряжения от 220 (В).

Освещенность от лампы накаливания 75 (Вт) при напряжении 198 (В) составила 313 (Лк).

Освещенность от компактной люминесцентной лампы «Navigator» 15 (Вт) при напряжении 198 (В) составила 336 (Лк).

Освещенность от светодиодной лампы EKF 9 (Вт) при напряжении 198 (В) составила 611 (Лк).

Для интереса эксперимента я уменьшу напряжение сети до 180 (В). Посмотрим, как поведут себя лампы.

Освещенность от лампы накаливания 75 (Вт) при напряжении 180 (В) составила 224 (Лк).

Освещенность от компактной люминесцентной лампы «Navigator» 15 (Вт) при напряжении 180 (В) составила 313 (Лк).

Освещенность от светодиодной лампы EKF 9 (Вт) при напряжении 180 (В) составила 611 (Лк).

В принципе, с лампой накаливания и люминесцентной лампой все понятно, их световой поток уменьшается в зависимости от уровня снижаемого напряжения. Но обратите внимание на светодиодную лампу EKF серии FLL-А. Ее световой поток остается неизменным независимо от снижения напряжения.

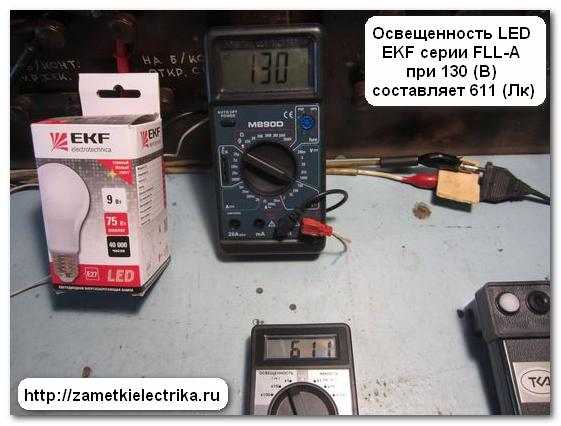

Мне стало интересно и я снизил напряжение до 130 (В). Посмотрите результат.

Это просто ошеломляюще! Даже при 130 (В) световой поток лампы соответствует световому потоку, как при номинальном напряжении 220 (В).



Измерение освещенности при повышенном напряжении 242 (В)

Теперь наоборот увеличим напряжение сети. С помощью того же лабораторного автотрансформатора (ЛАТР) я увеличу напряжение до 242 (В). Это как раз является верхней границей предельно-допустимого напряжения от 220 (В).

Вот полученные результаты.

Освещенность от лампы накаливания 75 (Вт) при напряжении 242 (В) составила 666 (Лк). Какое «магическое» число получилось.

Освещенность от компактной люминесцентной лампы (КЛЛ) «Navigator» 15 (Вт) при напряжении 242 (В) составила 405 (Лк).

Освещенность от светодиодной лампы EKF серии FLL-A 9 (Вт) при напряжении 242 (В) составила 611 (Лк).

Для наглядности, полученные результаты по освещенности от рассматриваемых ламп при разных уровнях напряжения я занес в одну общую таблицу:

Из полученных результатов можно сделать следующие выводы:

1. Лампа накаливания 75 (Вт) при уменьшении питающего напряжения значительно уменьшает свой световой поток. Например, при снижении питающего напряжения на 10% (198 В) освещенность от лампы уменьшилась на 44%, а при снижении напряжения на 18% (180 В)  освещенность от лампы уменьшилась на 60%. И наоборот, при увеличении питающего напряжения на 10% (242 В), освещенность от лампы увеличилась на 19%.

2. Компактная люминесцентная лампа «Navigator» 15 (Вт) была заявлена эквивалентом 75-Ваттной лампы накаливания, но при номинальном напряжении 220 (В) значительно ей уступает по освещенности на целых 30%. Хотя по паспорту ее световой поток был заявлен больше всех — 1000 (Лм) против 935 (Лм) лампы накаливания и 800 (Лм) светодиодной лампы.

Получается, что рассматриваемая КЛЛ «Navigator» 15 (Вт) не является эквивалентом 75-Ваттной лампы накаливания, как это было заявлено в паспорте. Скорее всего она соответствует 40-Ваттной или 60-Ваттной лампам накаливания.

К сожалению, для меня это не новость.

Зачастую слышу, мол заменили в квартире все лампы накаливания на КЛЛ (эквивалентность по мощностям соблюдали), а в квартире стало «темно». Вот, данный эксперимент подтверждает мои предположения, поэтому при покупке ламп КЛЛ не забывайте про этот нюанс.

Также у КЛЛ при изменении питающего напряжения наблюдается изменение светового потока, но несколько меньше, чем у лампы накаливания. Например, при снижении питающего напряжения на 10% (198 В) освещенность уменьшилась примерно на 13,5%, а при снижении напряжения на 18% (180 В)  освещенность уменьшилась на 20%. И наоборот, при увеличении питающего напряжения на 10% (242 В), освещенность от лампы увеличилась всего на 4%.

3. Светодиодная лампа (LED) EKF серии FLL-А в этом эксперименте показала себя с самой лучшей стороны.

Во-первых, у нее лучшее значение по освещенности рабочего стола — на 8% больше, чем у лампы накаливания, и на 36% больше, чем у КЛЛ.

Во-вторых, при изменении питающего напряжения от 130 (В) до 242 (В) освещенность рабочего стола при этом нисколько не изменялась — оставалась на одном уровне. Производители утверждают, что используемый в этой лампе драйвер стабилизирует световой поток вне зависимости от понижения или повышения напряжения. И это наглядно подтверждается в проведенных опытах.



Время розжига лампы накаливания, люминесцентной и светодиодной ламп

Мы уже знаем освещенность рабочей поверхности от ламп из первого эксперимента. Поэтому сейчас произведем замер времени полного розжига ламп до 100% светового потока, т.е. определим время, через которое лампа выйдет на номинальный режим работы.

Полученные результаты:

  • лампа накаливания 75 (Вт) — мгновенно
  • КЛЛ «Navigator» — 2 минуты
  • светодиодная лампа (LED) EKF — мгновенно

Как видите, в этом эксперименте всем уступает компактная люминесцентная лампа «Navigator». Время ее розжига составил более 2 минуты.

У лампы накаливания и светодиодной лампы EKF световой поток с первых секунд выходит на номинальный режим работы.

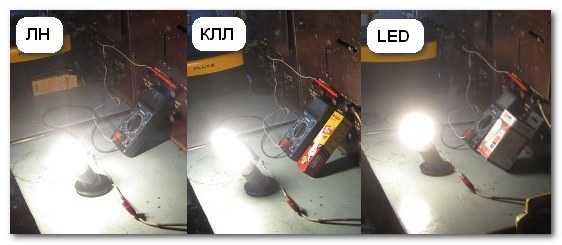

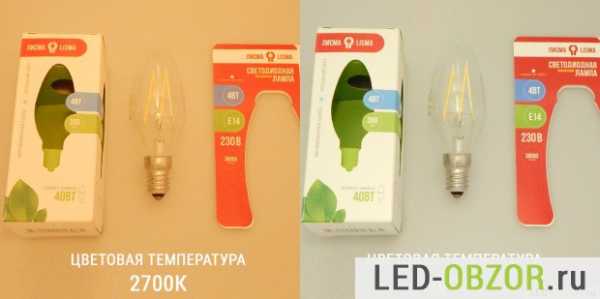

Цветовая температура и индекс цветопередачи ЛН, КЛЛ и LED

Цветовая температура — это длина волны источника света в оптическом диапазоне. Измеряется в «Кельвинах».

Несколько примеров: 1500-2000 (К) — пламя свечи,  2000 (К) — лампы ДНаТ, 3400 (К) — солнце у горизонта, 7500 (К) — дневной свет.

Цветопередача — это зрительное восприятие одного и того же объекта, освещенного исследуемым источником света (в моем случае это лампа накаливания, КЛЛ и LED), по сравнению с эталонным источником света (Солнце или абсолютно «черное тело»). Безразмерная величина.

По паспортным данным цветовая температура всех трех ламп составляет 2700 (К) — теплый белый свет. Индекс цветопередачи у лампы накаливания равен Ra=100, у КЛЛ — Ra=70-80, а у LED — Ra=82.

Специальной аппаратуры (спектрофотометра) для измерения цветовой температуры и индекса цветопередачи у меня нет, поэтому ограничимся визуальным сравнением.

В любом случае предметы, освещенные лампой накаливания будут иметь более естественные цвета, нежели при КЛЛ или LED.

Видеоролик к данной статье:

P.S. Продолжение следует… В следующей статье с помощью тепловизора я произведу замер температуры нагрева корпусов и колб этих ламп в рабочем режиме, а также рассчитаю их потребляемую фактическую мощность. Не пропустите — подписывайтесь на рассылку.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

О сложных светодиодах — простым языком

Совсем недавно светодиоды использовали исключительно в сигнальных приборах, табличках, кнопках и других приборах технического назначения. В настоящее время осветительные приборы на их основе все больше входят в быт обычных людей, в интерьеры квартир и офисов. Они стали незаменимы в уличном архитектурном освещении, сфере декоративной подсветки им нет равных. С каждым днем все больше офисных, торговых и производственных помещений переоборудуют на светодиодное освещение.

Приятная новость — главный врач страны, Геннадий Онищенко, заявил о полной пригодности светодиодных светильников для использования в общеобразовательных и дошкольных учреждениях без вреда для здоровья людей.

Тем не менее, светодиодные светильники еще остаются для многих чем-то неизведанным, непонятным, а некоторые люди вообще разочаровались в них из-за некачественных товаров из Поднебесной. Чтобы не одурачить самих себя, давайте поподробней разберемся в этом вопросе.

Осветительные приборы на основе светодиодов, безусловно, сложнее в техническом плане, чем, скажем, бытовые люстры на обычных или галогенных лампочках. Но разобравшись в новых терминах и свойствах, станет нетрудно их понять.

Международная Комиссия по Освещению (МКО) ввела стандарты и термины для описания всех свойств светодиодов, позволяющих нам проводить некую классификацию и вообще иметь возможность выбирать для них область применения.

Естественно, профессионалам все эти термины вполне понятны. Но как же быть обычному человеку, не имеющему специальных знаний в этой области? На самом деле «лес не на столько дремучий», как кажется на первый взгляд. Ниже мы приводим основные термины и их описание простым и понятным языком.

Мощность – тут вроде все понятно. Мы привыкли выбирать лампочки для дома исходя из их мощности и площади помещения, куда мы эти лампочки вкрутим. В принципе, все верно. Но в мире светодиодного освещения одного этого параметра для выбора светильника не достаточно. Он скорее показывает не яркость светильника, а сколько энергии он будет потреблять. Хотя прямая зависимость количества излучаемого света от мощности, безусловно, присутствует.

Вот усредненная таблица соотношения мощности обычных ламп накаливания (ЛН), компактных люминесцентных (КЛЛ) и светодиодных (LED) источников света:

Из таблицы видно, что примерное соотношение мощностей обычной лампы (ЛН) к светодиодной (LED) выражается как 7,5 : 1. То есть – 1 Ватт LED равен 7,5 Ваттам обычной лампы.

Также в таблице присутствует еще один параметр – «Световой поток», о нем и пойдет дальше речь.

Световой поток – характеризует мощность излучения источника по ее восприятию человеческим глазом. Иными словами, показывает, насколько светло будет от конкретной лампочки или светильника. Если вернуться к таблице, то видно, что всеми любимая 100-Ваттная лампочка накаливания «дает» примерно 1200 Люмен (лм) и соответствует этому показателю светодиодный светильник мощностью 12-15 Вт.

Световая отдача – величина, характеризующая эффективность работы светильника. То есть, насколько эффективно электрическая мощность преобразуется в свет. Измеряется как отношение светового потока к мощности – люмен/ватт. Еще проще – сколько света изучает лампочка или светильник на 1 Ватт своей мощности. У современных светодиодных светильников этот показатель варьируется от 65 до 90 лм/Вт в массовом производстве. Для сравнения – у обычной лампы (ЛН) – примерно 12-13 лм/Вт, у люминесцентной (КЛЛ) – примерно 45 лм/Вт.

Также, световой поток зависит от цветовой температуры. Чем выше этот параметр, тем больше видимого света дает источник.

Цветовая температура – в простом обиходе обозначает «теплоту» излучения. Измеряется в Кельвинах (К). Вы наверняка слышали фразы типа «дневной свет», «теплый свет», «нейтральный свет», «лампа дневного света» и тд. Так вот, под этими общими фразами кроются вполне себе конкретные цифры.

Ведь не секрет, что освещение очень сильно определяет эмоциональную составляющую наших личностей. К примеру – «теплый», желтый свет обычной лампочки мы привыкли ассоциировать с домом, с уютом. Мы расслабляемся при таком освещении. В офисах обычно используют люминесцентные светильники дневного света. При них мы абсолютно не чувствуем себя «как дома», мы эмоционально настроены на рабочий лад.

Эти факторы необходимо учитывать при выборе источников освещения под конкретные помещения и задачи.

Ниже приведена интересная таблица соответствия Цветовой температуры и пример источника с такой же температурой, которые окружают нас повседневно.

Еще один очень важный параметр светодиодного источника освещения – Цветопередача или Индекс цветопередачи.

Индекс цветопередачи (CRI или Ra) – параметр, характеризующий уровень соответствия цвета тела видимому цвету этого тела при освещении его данным источником света.

Иными словами – насколько естественно и правильно отображаются цвета конкретного объекта при освещении конкретным светильником (хоть раз да было у каждого – под одной лампой предмет казался одного цвета, под другой лампой – другой цвет).

Дело в том, что не все источники света правильно и достоверно отображают цвета, которые мы видим. На этот параметр влияет, конечно, и Цветовая температура светильника, но не всегда. Бывает, что температура у источников одинаковая, а вот цвета они передают по-разному.

Приведем некоторую классификацию разных источников освещения и их цветопередачу.

За эталон цветопередачи (RCI=100%) взята стандартная лампа накаливания. Это сделано по одной простой причине – в давние времена у людей единственным «искусственным» по тем временам источником света был огонь, будь то костер или свеча. Далее в жизнь вошла лампа накаливания, которая по Цветовой температуре была и остается близка Цветовой температуре пламени. И человеческое восприятие цвета при искусственном освещении утвердилось в этом диапазоне.

Исходя из этого, не трудно сделать вывод, что чем выше процент Индекса цветопередачи, тем качественней он «передает» цвета окружающих предметов.

Но этот параметр не всегда имеет «большой вес» при выборе светильника. Скажем, в медицинских кабинетах, образовательных учреждениях, общественных помещениях – его, безусловно, необходимо учитывать. Это логично, мы хотим воспринимать цвета со всей их натуральностью. Но, например, при освещении дорожных зон, дворов – этот вопрос практически отпадает, так как здесь важно, по сути, количество света и его направленность (о чем речь пойдет немного позже).

Напряжение. Питающее напряжение светодиодных источников освещения (ламп и светильников) может быть: 220V (в большинстве случаев это значение «размыто» в пределах 110-260V)
24V
12V

В основном светодиоды работают от постоянного напряжения (24V или 12V). Возможность запитать источник напрямую от стандартной сети в 220V имеется в случае последовательного соединения чипов в светодиодном модуле и помещения в цепь модулей сопротивления. Но, как мы знаем со школы, при последовательном соединении при выходе хотя бы одного звена цепочки – вся цепь перестает работать. Светодиоды, работающие от стандартной сети, называют «высоковольтными».

В основной массе светильников используется последовательно параллельное соединение светодиодов, при котором выход одного или нескольких элементов цепи не приводит к полной неработоспособности светильника. Но при такой схеме, питание светодиодов возможно только от постоянного напряжения в 12V или 24V, то есть через специальный блок питания (как его еще называют «Драйвер» или по-научному «Светодиодное устройство управления (УУ)»).

Поэтому, если у Вас в руках не светодиодная гирлянда, а обычный бытовой светильник, который можно включить просто в розетку – знайте, у него внутри в любом случае присутствует блок питания.

Кривая силы света (КСС) – параметр источников освещения (не только светодиодных), характеризующий как, под каким углом распределяется световой поток. Это параметр является одним из важнейших в светотехнике. Но более всего он важен именно в светодиодной отрасли, так как в отличие от стандартных источников света, которые излучают свет во все стороны, светодиод излучает свет только в одной полусфере.

Например, для освещения высоких помещений (от 10м и выше) типа складов или производственных цехов оптимальным выбором будут светильники с глубокой (Г) и концентрированной (К) КСС, а для уличного освещения, например дворовых пространств – с широкой (Ш).

Стандартами предусмотрено 7 типов КСС:
М –равномерная (0-180°)
С – синусная (70-90°, 110-90°)
Л – полуширокая (35-55°, 145-125°)
Ш – широкая (55-85°, 125-95°)
К – концентрированная (0-15°)
Г – глубокая (0-30°, 180-150°)
Д – косинусная (0-35°, 180-145°)

Подводя итог, можно сказать, что при выборе светодиодного светильника никак нельзя ограничиваться значением одного-двух параметров. Они все вкупе влияют друг на друга и, правильно подобранный светильник, всегда будет радовать глаз и прослужит вам долгое время.

library.stroit.ru

Световой поток светодиодных ламп, накаливания, ДРЛ, ДНАТ

Времена правления ламп накаливания в наших  домах уже подошли к концу. Победоносное шествие начали диодные и индукционные. Теперь это не просто спираль, которая нагревается и светит. Современная светодиодка это сложный электронный осветительный прибор с блоком питания на микросхемах и высокотехнологичных кристаллах. Некоторые модели комплектуются системами дистанционного управления с пульта, датчиками движения и освещения.

Во времена СССР  показателем яркости была мощность лампочки. Сейчас этот показатель отходит на второй план, теперь это значение  только примерно характеризует световой поток светодиодных ламп.

Содержание

  • 1. В чем измеряется световой поток?
  • 2. Виды обмана
  • 3. Соответствие светодиодных и накаливания
  • 4. Соответствие
  • 5. Люминесцентные  КЛЛ
  • 6. Большие люминесцентные лампочки
  • 7. Галогенные
  • 8. Регулировка яркости
  • 9. ДРЛ и ДНАТ
  • 10. Световой поток светодиодных светильников
  • 11. Цветовая температура
  • 12. Как вычислить светопоток
  • 13. Итоги

В чем измеряется световой поток?

Единица измерения светового потока, сокращенно обозначается «лм». Этот параметр характеризует самый важный показатель современной светотехники, количество света от источника. Второй важный показатель, это количество Люмен на 1 Ватт.

Пример эффективности:

  1. светодиоды имеют от 60 до 200 лм/вт,
  2. энергосберегайки 60 лм/вт;
  3. диодные прожектора обычно 80-110 лм/вт.

Единица светового потока не зависит цветовой температуры источника и способа получения света. Это может быть лед кристалл, нить накала или газоразрядная дуга.

Виды обмана

Недобросовестные производители активно пользуются незнанием соответствия люмен и энергопотребления. Например, указывают в характеристиках:

  1. мощность 7W;
  2. светопоток 500лм;
  3. аналог лампы накаливания на 70вт.

Пожилой покупатель ориентируется только на последний пункт, где указан аналог. Светопоток аналогичной 70W должен быть 700-800лм., а не 500лм. После покупки оказывается, что новая лампочка светит хуже, поэтому требуется покупать новые, если покупали сразу комплект для люстры.

Хорошо, если производитель не обманул и указал светопоток честно. Изготовители самой дешевой светотехники завышают параметры своих светильником, лампочек и прожекторов. По результатам  моего тестирования реальные мощность и светопоток бывают ниже  до 30-40%.

Соответствие светодиодных и накаливания

В качестве соответствия указаны средние значения, они могут меняться  примерно +/- 15%. Зависят от типа матового светорассеивателя, конструкции и комплектующих. Чаще всего спрашивают про световой поток лампы накаливания 100 ватт и 60 вт.

Световой поток светодиодных ламп таблица

Накаливания, ВтСветодиодная, аналог, ВтПоток света, Лм
253250
405400
608650
100141300
150222100

Эффективность светодиодных ламп от 70 до 110 лм/вт, но сильное влияние оказывает матовая колба из поликарбоната. В зависимости от качества на ней теряется от 10% до 30% света.

Для накаливания большую роль играет напряжение в сети 220 вольт. Изменение напряжения  с 220В до 230В добавляет 10% к яркости.

Но следует учитывать, что у обычной накаливания свет распространяется на 360 градусов, у диодной около 180 градусов.  При установке в люстру или светильник следует учитывать светопропускаемость установленных плафонов. Ситуацию с диодным источником света может улучшить форма плафона, если его отверстие находится напротив колбы. В таком положении меньше света будет теряться внутри и больше выходить наружу.

Соответствие

..

Приличный вклад в запутывание по соответствию мощности и светопотока внесли китайцы. В советские времена светотехника соотвествовала государственным стандартам. Трудолюбивые китайцы стали производить светотехнику по собственным стандартам и импортировать в Россию. Теперь стандартная лампочка на 60W в зависимости от производителя может быть от 500лм до 700лм. По отечественным гостам этот параметр был от 600 до 650лм.

Мне попадались такие китайские, покупал 15 штук самых простых и недорогих. Вроде бы обычная, даже не мог представить, как её можно сделать плохо. В течение 1 месяца всё вышли из строя, у всех отвалилась стеклянная колба, одна даже попала мне в голову, хорошо что не разбилась.

Люминесцентные  КЛЛ

У вас дома наиболее распространена разновидность люминесцентных в виде КЛЛ, Компактных Люминесцентных Ламп. В магазинах и быту называются «энергосберегающие КЛЛ». Компактность достигается за счёт скручивания светящейся трубки  в спираль.

Так же активно меняют люминесцентные  и энергосберегающие лампы на светодиодные. Это относится к классической форме и в виде трубок. При этом для потолочных светильников Армстронг требуется небольшая доработка по удалению ЭПРА.

Световой поток люминесцентных ламп таблица

НакаливанияКЛЛПоток света, Лм
25 вт5вт250
40 вт9вт400
60 вт13вт650
80 вт15вт900
100 вт20вт1300
150 вт35вт2100

Разновидности КЛЛ

Таблица соотвествия для КЛЛ

Мощность КЛЛСредний показатель в люменах
9 вт450лм
11 вт550лм
15 вт800лм
20 вт1200лм
2 5вт1500лм
30 вт1900лм
35 вт2200лм
55 вт3900лм
85 вт6500лм
105 вт6700лм
Показатели получены от бренда Osram

Благодаря китайцам и экономической ситуации, которая сложилась из-за курса доллара, производители любят завышать параметры светопотока. Такое завышение позволяет выделиться среди других и увеличить продажи. Измерять светопоток сложно и требуется дорогое оборудование, поэтому простой покупатель не раскроет этот обман.

Световой поток люминесцентной зависит от её формы, плотная спираль  КЛЛ некоторую часть света затеняет и он остаётся внутри спирали. Света бывает больше от простых трубок, которые не имеют сложных форм.

Большие люминесцентные лампочки

К большим относятся люминесцентные трубки длиной 47см и 120см  от потолочных и настенных светильников. Обозначаются T5 и T8, цоколь у них G13, G23. Наиболее популярны на 18 вт и 36 вт

При замене на светодиодные трубки  учитывайте, что у них может быть матовый рассеиватель. Изготовитель запросто может указать светопоток без этого рассеивателя, на котором теряется 10-20%. Влияет и количество слоёв люминофора на стенках, от него зависит цветовая температура.

Таблица для простых

ЛюминесцентныеLED аналог, ВаттЛюмены
10 вт5400
15 вт8700
16 вт9800
18 вт11900
23 вт151350
30 вт201800
36 вт232150
38 вт252300
58вт353350
Информация получена с официального сайта Osram для серии Стандарт

Кроме недорогих бюджетных моделей производятся и дорогие улучшенные. Цена отличается значительно,  но это окупается повышенной светоотдачей, которая больше на 50%. Светоотдача улучшенных моделей на 58вт получается, как у светодиодов, 90 лм/вт. Недостатком является высокое реактивное потребление энергии, которое зависит от показателя «коэффициент мощности».

Таблица для улучшенных

ЛюминесцентныеLED аналог, ВаттЛюмены
10 вт7650
15 вт10950
16 вт141250
18 вт151350
23 вт201900
30 вт252400
36 вт353350
38 вт353300
58 вт555200
Информация получена с официального сайта Osram для серии Стандарт

Срок службы обычных 15-20 тыс. часов, но есть модели  со сроком работы в 75.000 – 90.000 часов, например из серии Osram LUMILUX XXT T8.

Еще один из существенных недостатков, это снижение светового потока при низких температурах. Давление в трубке снижается и светоотдача уменьшается.

Для потолочных  светильников Армстронг обычно указывают потребление энергии и световой поток, например 36W и 2800лм. Производитель умалчивает, что 2800лм это светопоток ламп без самого светильника. Ведь в нём одна сторона трубки светит в корпус, другая в помещение. Чтобы свет на стенке не терялся, ставят отражатель. Но он расположен близко к трубке, поэтому корпус трубки затеняет часть отраженного света от 15 до 20%. Поэтому реальное количество люмен для светильника Армстронг ниже, вместо 2800лм будет только 2200лм.

У светодиодных трубок T5 T8 такой проблемы нет, отражатель не требуется. Светодиоды установлены с одной стороны и светят только в сторону помещения.

Галогенные

В миниатюрных источниках освещения, таких как точечные для потолка, устанавливали галогенные лампы. Галогенка имеет минимальные размеры по сравнению с другими. Чаще всего это цоколь G9, с которым сейчас больше всего проблем.  Яркость диодных зависит от размера системы охлаждения. Чтобы сделать светодиодку размером с галогенку, охлаждение приходится делать очень маленьким. Поэтому мощность диодных с цоколем G9 не превышает 300лм. В характеристиках часто завышают, указывая 400-600лм, так же не верьте параметрам на базаре Aliexpress. При использовании люстры на 6 патронов и 300лм на одну светодиодку невозможно получить хорошее освещение, придётся менять люстру.

Таблица соответствия для простых галогенных

ГалогеннаяLED аналогЛюмены
5 вт260
10 вт3140
25 вт4260
35 вт5410
40 вт6490
50 вт9700
Данные с сайта Осрам

Разновидности галогенных

Таблица соответствия для улучшенных галогенок

ГалогеннаяLED аналогЛюмены
10 вт3180
20 вт4350
25 вт6500
30 вт5650
35 вт8860
40 вт12980
50 вт141200
Использованы значения с официального сайта Osram для галогенок серии Standart с цоколями G4 и G9

Срок службы в среднем  от 1000ч до 2000ч. Чем выше мощность, тем короче срок службы.

Регулировка яркости

Устройство для регулирования мощности светового потока называется диммером.С ним совместимы только лампы накаливания, галогенки и некоторые светодиодные.  Для диодных источников должен быть установлен специальный диммер, отличается минимальной мощностью  , у обычного от 30W, у светодиодного диммера от 1W. Это связано с низким энергопотреблением светодиодок.

Люминесцентные и другие с блоками розжига регулирование не поддерживают. Им требуется постоянное напряжение для работы.

ДРЛ и ДНАТ

В промышленном и уличном освещении применяются лампы ДРЛ и ДНАТ, которые имеют приличную светоотдачу. При таком большом энергопотреблении используется цоколь Е40, E40.

  • ДНАТ- это дуговые натриевые трубчатые;
  • ДРЛ – это дуговая ртутная люминесцентная.

Эффективность лм/ватт  у них на уровне  простых светодиодов, но срок службы в 3-4 раза ниже. К тому же светопоток снижается быстрее, чем  у диодного освещения.

Таблица аналогов для натриевых

ДНАТСветодиодный аналогЛюмены
ДНАТ 7050вт4.600
ДНАТ 10075вт7.300
ДНАТ 150110вт11.000
ДНАТ 250190вт19.000
ДНАТ 400350вт35.000

Таблица аналогов для ртутных

ДРЛСветодиодный аналогЛюмены
ДРЛ 125 65вт 6000
ДРЛ 250150вт13000
ДРЛ 400250вт23000
ДРЛ 700450вт40000
ДРЛ 1000600вт58000

У современных светодиодных аналогов светильников на хороших диодах, например Osram Duris, срок службы около 100.000ч. Из строя быстрее выйдет блок питания, чем LED чипы. Хороший блок питания (драйвер, преобразователь) на японских комплектующих служит до 70.000ч. Многое зависит от конденсаторов, которые теряются свою емкость и параметры питания светодиодов меняются.

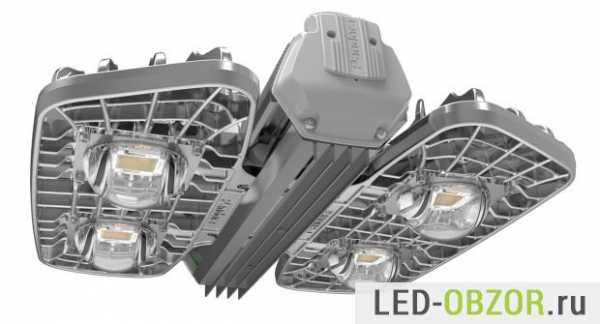

Световой поток светодиодных светильников

Большинство современных уличных и промышленных светильников сейчас производят на качественных светодиодах, типа NationStar, Osram Duris, Cree, LG, Samsung. Светоотдача у них на уровне 110 -120 лм/ватт.

Промышленные, уличные, производственные

Энергопотребление, ваттЛюмены
10вт1100-1200лм
20вт2200-2400лм
30вт3300-3600лм
50вт5500-6000лм
70вт7700-8400лм
100вт11000-12000лм

Бытовые прожекторы для дома

Энергопотребление, ваттЛюмены
10вт800-900лм
20вт1600-1800лм
30вт2400-2700лм
50вт4000-4500лм
70вт5600-6300лм
100вт8000-9000лм

Для бытовых прожекторов ставят LED диоды попроще, условия эксплуатации у них легче и заменить гораздо проще. Китайцы как всегда экономят и могут ставить низкокачественные ЛЕДы. Мне попадались светильники для квартиры и других жилых помещений  с эффективностью 60 лм. на ватт, вместо обычных 80-90 лм/вт. По замерам получалось, что он потребляет энергии прилично,  но не светит. Сперва подумал оборудование сломалось, но после калибровки ничего не изменилось, освещение было плохое.

Цветовая температура

Большинство из нас привыкли к теплому свету источников с нитью накаливания, переходить на нейтрально белый на хотят Как показывает практика, стоит попробовать в течение двух дней нейтрально белый свет, и потом уже никто не соглашается переходить обратно на теплый.

На фото вы видите наглядные примеры отличия цветовой температуры:

  1. теплый 2700К, 2900К;
  2. нейтральный белый 4000К;
  3. слегка холодноватый 5500К и 6000К.

Как вычислить светопоток

Чтобы  узнать сколько люмен у источника, используйте средние значения светоотдачи:

  1. для диодных умножьте мощность на 80-90 лм/вт для лампочек с матовой колбой и получите светопоток;
  2. для диодных филаментных  умножайте энергопотребление на 100 лм/вт, филаментные прозрачные с диодами в виде желтых полосок;
  3. люминесцентные КЛЛ умножайте на 60 лм/вт, для дорогих он может быть выше, но они гораздо быстрее теряют яркость, поэтому это значение будет более точным;
  4. ДНАТ 66 лм/вт для 70W, 74 лм/вт для 100W 150W 250W, 88 лм/вт у 400W;
  5. ДРЛ множитель будет 58 лм/вт при среднем срок службы от 12 до 18т часов, китайские могут иметь другие характеристики, они всегда умудряются сэкономить даже там, где это практически не возможно.

Итоги

Как вы видите из выше расположенных таблиц, бывают простые  и улучшенные модели лампочек. Перед тем как их менять на новые, узнайте точную модель старых, обычно маркировка нанесена на корпусе. По маркировке ищите в сети сайт производителя, на котором должна находится информация о технических характеристиках. Если этого не сделать, то новое освещение может оказаться хуже старого.

Другой вариант, это взять образец с собой в магазин и показать продавцу, некоторые из них хорошо разбираются в этом. В случае с интернет-магазином, отправьте фото консультанту по электронной почте.

led-obzor.ru

Как перевести люмены в ватты

Еще десять лет назад выбрать нужную лампочку было проще, ведь лампы накаливания имели маркировку с максимальной мощностью. В настоящее время все большую популярность приобретают новые LED-лампы. Выбрать изделие нужной мощности в современную эпоху освещения сложнее, ведь LED-лампы, компактные люминесцентные и другие энергосберегающие лампы полностью изменили значения мощности. Теперь ориентироваться на ватты будет не совсем правильно, да и не всегда возможно. Если в обычном магазине специалист еще может помочь подобрать нужную лампочку, то совершая покупку через интернет, ватт в описании этой лампочки вы вряд ли найдете.

Рассчитать световой поток в лампе порой непросто

Что такое световой поток?

Ватты означают количество потребляемой энергии. Например, больше энергии использует лампочка мощностью 100 Вт, чем лампочка в 60 Вт. Это значение показывает то, сколько энергии будет тратиться – оно никак не показывает количество световых лучей, которое дает лампа. То, сколько света вы получаете от лампочки, показывает 1 люмен.

Люмен — это единица измерения светового потока в системе исчислений. Чем ярче лампочка, тем больше будет это значение. Например, обычная лампа накаливания мощностью 40 Вт обладает световым потоком 300 люмен. Перевести люмены в ватты не так просто, как кажется.

На упаковке каждого изделия обязательно должна быть информация о том, какое количество света дает данное изделие. Когда электроэнергия преобразовывается в световые лучи, часть ее теряется и поэтому большие значения не достигаются. Можно заметить, что этот показатель ламп накаливания равен 12 люмен к одному ватту, тогда как люминесцентные лампы дают 60 люмен к одному ватту. У светодиодных ламп максимальное освещение при минимальном потреблении энергии – до 90 люмен на ватт.

Воспользовавшись таким подходом, не всегда можно получить верные результаты, ведь даже у лампочек одного типа с одинаковой мощностью может быть разное отношение светового потока к энергетическим затратам, причем разница может быть довольно значительна. Ниже приведена таблица, которая позволяет осуществить перевод ватт в люмены для светильника при первом использовании. С ее помощью можно легко узнать, сколько люмен в лампе накаливания, например.

Сравнительная характеристика лампы накаливания, люминесцентных и светодиодных ламп

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1 000 лм – не эквивалент лампы накаливания 100 Вт.

Параметры, определяющие показатель светового потока и его расчет

Луч состоит из потока частичек – фотонов. Когда эти частички попадают человеку в глаза, возникают определенные зрительные ощущения. Чем больше фотонов попало на сетчатку глаза в определенный промежуток времени, тем более освещенным кажется нам предмет. Таким образом, лампы испускают световой поток из фотонов, которые, попадая в глаза, позволяют нам хорошо видеть предметы перед собой.

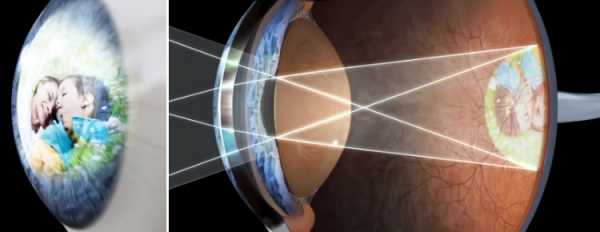

Глаз человека реагирует на количество попадающих на него фотонов

К сожалению, чем дольше лампочка используется, тем меньшую яркость она сможет давать. Ухудшить показатель освещенности может также сама лампа, ведь часто потери зависят от качества материала лампы. Самые большие потери светового потока наблюдаются у газоразрядных источников, у люминесцентных ламп эти потери могут составлять 20–30%, у ламп накаливания – 10–15%. Светодиодные лампы обладают наибольшей светоотдачей – световые потери составляют менее 5%.

Чтобы перевести в люмены световой поток лампы, используйте средние значения светоотдачи:

  • для диодных изделий умножьте мощность на 80–90 лм/вт для лампочек с матовой колбой и получите светопоток;
  • для диодных филаментных (прозрачные изделия с желтыми полосками) умножайте энергопотребление на 100 лм/вт;
  • люминесцентные энергосберегающие лампы умножайте на 60 лм/вт;
  • для лампы ДНаТ это значение будет 66 лм/вт для 70W; 74 лм/вт для 100W, 150W, 250W; 88 лм/вт у 400W;
  • для дуговой ртутной лампы множитель будет 58 лм/вт;
  • лампа накаливания мощностью 100 Вт дает поток примерно 1 200 люмен. Если мощность уменьшить до 40 Вт, поток достигнет 400 лм. А вот лампочка в 60 ватт имеет показатель около 800 лм.

Если необходимо точно определить световой поток, понадобится прибор люксометр. С его помощью можно вычислить, какой световой поток будет в выбранных точках помещения по известной методике.

Люксометр

Один люкс соответствует определенному световому потоку, попадающему на освещаемую поверхность площадью в один квадратный метр. Определить приблизительное значение светового потока, создаваемое определенным источником, можно, воспользовавшись формулой:

Ф = Е х S,
где S – это площадь всех поверхностей исследуемого вами помещения (в кв. метрах), а Е – это освещенность (в люксах).

Так если площадь поверхности 75 кв. метров, а освещенность 40 люкс, световой поток равен 3 000 люмен. Для точного расчета светового потока придется учитывать множество других пространственных факторов.

Если вы правильно, по всем параметрам подберете светодиодную лампу, при соблюдении всех требований завода-изготовителя она гарантированно прослужит долгие годы. В настоящее время наименее энергозатратные и обеспечивающие наибольшую освещенность изделия стоят недешево, но со временем они станут доступны всем потребителям.

lampagid.ru

Мощность освещения светодиодных ламп: таблицы



Каждый год в мире происходят открытия, которые в дальнейшем позволяют несколько упростить жизнь обычных граждан. Одним из наиболее важных моментов нашей современной жизни – оплата коммунальных услуг. И свет в платежках занимает не последнее место, так как не всегда получается его использовать меньше своих реальных потребностей. Но с изобретением светодиодных ламп и светильников, наконец-то появилась возможность не уменьшать количество используемого света, но при этом платить в разы меньше.

В сегодняшней статье речь пойдет о таком важном параметре светодиодных источников света, как мощность (m), а так же коэффициент мощности и других важных особенностях данного типа освещения.

Особенности и главные технические характеристики

Светодиодные лампочки сегодня активно вытесняют другие типы ламп из повседневного обихода. Ведь они эффективнее остальных источников света.
Для светодиодных ламп характерна сама высокая энергоэффективность. Это означает, что такие лампочки потребляют гораздо меньше электроэнергии, чем их предшественники.

Обратите внимание! Светодиодные лампочки – источники света нового поколения, принципиально отличающиеся от люминесцентных изделий и ламп накаливания.

Преимущества светодиодных лампочек заключается в следующем:

  • высокая удельная мощность;
  • длительный период службы;
  • высокая энергоэффективность;
  • отличный коэффициент цветопередачи;

Коэффициент цветопередачи LED

  • экологичность;
  • безопасность эксплуатации.

Но здесь имеются и минусы, которые заключаются в достаточно высокой стоимости светодиодных осветительных изделий. Поэтому такие лампочки пока еще полностью не вытеснили менее эффективные по мощности и качеству освещения источники света.
Для LED характерны следующие характеристики:

  • мощность – от 1 ВТ;
  • световая отдача – 88,8 Лм/Вт;
  • напряжение – 170-240 В;
  • цветовой эффект – теплый или холодный белый/желтый свет;
  • световой поток – 800 Лм;
  • t0 нагрева – 2700 К;
  • длительность (средняя) работы – 40000 ч.

Но самым главным параметром выбора данной продукции для замены типа освещения в доме является мощность и ее коэффициент.

Базовая характеристика светодиодного источника света

Осуществляя замену старых моделей на светодиодные лампочки, первое, на что следует обратить внимание, будет мощность (удельная) и ее коэффициент. Эти параметры для освещения являются базовыми. Для того, чтобы эффективно определить мощность и ее коэффициент, на упаковке приведена таблица с перечнем технических характеристик.

Обратите внимание! Разные лампы, несмотря на одинаковые показатели, могут давать разный свет. Это обстоятельство касается и светодиодных изделий, выпущенных различными производителями.

Две лампы, имеющие одинаковый показатель, могут обладать различным световым потоком, а также углом рассеивания и цветовой температурой. Все этим параметры содержит в себе таблица, указанная на упаковке любых видов ламп.
Под световым потоком понимается мощность излучения (сколько света излучает), которое дает источник света во всех направлениях. Ниже представлена таблица, в которой приведены средние значения светового потока разных ламп.

Световой поток различных ламп

Как видим, данный параметр даст возможность оценить, сколько электроэнергии потребляет источник света. Это очень важно знать при замене одного типа освещения на другой. Для того чтобы правильно определить (m) светового потока и сколько потребляет выбранная модель, существует следующая таблица.

Таблица мощности

Из таблицы видно, что при использовании светодиодных ламп на 3 Вт, их светоотдача будет соответствовать лампам накаливания на 25 Вт. Из этой таблицы также видно, сколько экономии в плане потреблении электроэнергии может принести даже самый маломощный источник света.



Обратите внимание! Показатели, которые приведены в таблице, указаны в усредненные значения. Это означает, что на деле они могут немного расходиться с указанными цифрами, особенно у разных производителей.

Коэффициент мощностей светодиодной продукции

Как уже говорилось выше, потребляемая (m) является важным показателем эффективности применения для освещения того или иного источника света. Благодаря этой характеристике и появились светодиодные светильники. При одном и том же уровне светового потока, они потребляют гораздо меньшую (m), экономя тем самым электроэнергию и ваши деньги.

Обратите внимание! Нельзя рассматривать отдельно (m) лампы, ее эффективность и световой поток.

Потребляемая мощность измеряется в ваттах и всегда указывается производителями на упаковке каждого осветительного изделия. При этом имеется еще один показатель, о котором следует рассказать в данной ситуации – коэффициент (m).

Коэффициент мощности для светодиодных ламп

Данный коэффициент иначе еще называется как косинус фи. Но это более старое название параметра тех времен, когда еще не существовало импульсных источников питания. Он отражает степень искажения формы имеющегося в сети синусоидального напряжения. Также этот коэффициент отражает сдвиг тока по отношению к напряжению. Он измеряется в относительных единицах и располагается в диапазоне от одного и меньше.
Обратите внимание! Идеальный вариант для освещения – коэффициент (m) равный единице.

Эффективность работы как важный параметр выбора

Выбирая светодиодный тип освещения, необходимо правильно подобрать источник света. На сегодняшний день LED продукция представлена широчайшим ассортиментом самых разнообразных видов.

Разнообразие светодиодных моделей

Выбирать здесь необходимо не только по вышеприведенным параметрам, но и по эфнергоэффективности. При этом, какую бы модель вы не выбрали, она все равно будет намного эффективнее чем старые аналоги (накаливания, галогеновые и люминесцентные).
Еще одной важной характеристикой выбора LED продукции является оценка ее эффективности. Под эффективностью понимают отношение светового потока лампы к ее потребляемой мощности. Данный параметр измеряется в люменах/ватт.

Обратите внимание! Чем выше эффективность источника света, тем ярче он будет светить, потребляя все ту же мощность.

Для LED стандартной величиной эффективности будет 80-100 люмен/ватт. Для примера, эта же величина у ламп накаливания будет находиться на уровне около 12 люмен/ватт. Уже глядя только на эти цифры видно, насколько использование LED будет эффективнее и выгоднее, чем ламп накаливания, которые уже отживают себя, так как не способны выдерживать конкуренцию со стороны более выгодных моделей.

Небольшой нюанс, о котором следует помнить

При оценке такого показателя, как эффективность следует различать, что есть эффективность светодиодов и отдельно осветительных приборов. Рост эффективности LED-светильников непрерывно увеличивается в связи с повышением эффективности самих светодиодов.

Светодиоды

Но при этом следует помнить, что плафон и драйвер осветительного прибора вносит определённую долю потерь. Об этом часто забывают люди при выборе источника света под определённые типы осветительных приборов. Поэтому выбирая лампочку под конкретный тип прибора, следует обязательно помнить о таких потерях. Иначе выбранная модель, даже при одинаковой мощности с заменяемой, может давать световой поток меньшего значения. В результате этого освещение помещения будет некачественным и не станет отвечать нормам, прописанным в регламентирующих этот вопрос документах.
При детальном рассмотрении эффективности, как отношения светового потока к потребляемой мощности, можно быстро определить степень эффективности применения LED как выгодного заместителя старых источников света (накаливания, галогеновые и люминесцентные лампочки).

Заключение

Проводя сравнительную оценку по мощности, эффективности и другим критериям оценки перспективности того или иного источника света, светодиодные лампы бесспорно занимают лидерские позиции по всем параметрам. Их низкое потребление электричества при одинаковой мощности и световом потоке делает LED-продукцию наиболее перспективной плане применения для освещения дома и улицы. Как только они подешевеют, старые модели наверняка станут достоянием истории.



1posvetu.ru

Соответствие мощности светодиодных ламп лампам накаливания

Длительное время лампы накаливания не имели альтернативной замены. Совсем недавно электротехнический рынок предоставил пользователям широкий ассортимент более экономичных светоприборов, обладающих большим эксплуатационным сроком – светодиодные источники света.

Помимо увеличенного потенциала, данной модификации удалось полностью заменить спиральный элемент по энергоемкости, мощности светового потока и яркости. Однако в подборе изделия следует знать соотношение мощности светодиодных ламп лампам накаливания. Таким образом, можно подобрать наиболее подходящий продукт.

Чем отличаются спиральные и диодные изделия?

Технические особенности каждого осветительного устройства определяются конструктивными характеристиками и способом функционирования. Принцип действия лампы накаливания заключается в наборе температуры спиралью в момент подачи электротока. Для обеспечения безопасности использования устройства и подачи его равномерных лучей света, данная деталь располагается в специальной колбе из стекла, наполненной разряженным кислородом.

Стандартный вид спиральных изделий обладает вполне доступной стоимостью, что, собственно, пользователи сочли за способ экономии. В данном случае важно учитывать средний эксплуатационный срок и требуемое количество потребления электроэнергии на процесс функционирования.

При соотношении мощности светодиодных ламп и ламп накаливания, сравнении сроков службы и других параметров, экономически выгоднее применять первый вариант. Его конструкция состоит из комплектации полупроводниковых диодных приборов, которые соединены между собой в одно изделие. Каждый элемент является кристаллом, производящим фотоны на момент прохождения через устройство электроэнергии.

У ламп накаливания только 2 явных преимущества — цена и направленность потока, во всем остальном их с большим опережением обгоняют светодиодные

Перед тем, как пользователь определится с выбором, следует произвести сравнительный анализ.

  1. Светодиодные лампы для функционирования расходуют существенно меньше электроэнергии. Ориентировочно, потребление составляет в десять раз меньше спирального продукта.
  2. Лампа накаливания рассеивает излучение на 360оС, что создает полную освещенность комнаты, включая стены, пол и потолок. Большинство светодиодных светильников обладают плоскостной конструкцией со встроенными световыми составляющими. При функционировании изделия свет излучается на угол не более 170оС.
  3. Эксплуатационный срок полупроводниковых светоприборов значительно больше. Данный фактор напрямую связан с пониженным нагревом кристаллов, температура которых не приводит к разрушительным процессам, что вполне свойственно лампам с методом накаливания.

Как рассчитать соответствие мощности?

Подбирать по мощности светодиодную лампу будет не совсем правильно, поскольку данные параметры указывают только на количество электротока, которое для функционирования требует светотехника. Главным показателем для любого осветительного оборудования считается эффективность светового луча, которая измеряется в люменах (Лм).

Сравнение светодиодной лампы и лампы накаливания

Ориентировочные показатели свидетельствуют о том, что мощность спиральных моделей в 100 Вт приравнивается к производительности освещения с интенсивностью 1200-1400 Лм. Разница между показателями зависит от степени прозрачности корпуса.

Чтобы светодиодный прибор смог при работе выдавать данные значения, его мощность не должна превышать 14 Вт. Зачастую потребители рассчитывают эквивалент по расходуемой энергии, это производится по тому, что не все компании-производители указывают на своей продукции эффективность светового луча.

Именно по данной причине для проведения более корректного сравнения, необходимо учитывать соотношение мощности светодиодных ламп к спиральным изделиям.

Лампа накаливания, Вт

Диодное устройство, Вт

Интенсивность светового потока, Лм

25

4

255

40

6

385

60

8

615

100

13

1 250

150

22

2 050

Не всегда необходимое значение мощности будет соответствовать стандартизированным параметрам продукта. В этом случае рекомендуется вместо одного диода установить несколько. Таким образом, суммарно они образуют световую интенсивность нужного коэффициента.

Таблица мощности светодиодных устройств:

Лампы накаливания, Вт

Необходимое количество диодов

1Вт

3Вт

10Вт

25

2

1.2

0.2

40

4

2.4

0.5

60

6

4

0.8

100

13

8

1.7

150

17

10

2.2

Кроме того, следует учитывать и остальные сравнительные параметры, в том числе, это касается и угла рассеивания. Критерий определяет территорию, которая предполагается под освещение.

Чтобы комната освещалась полностью, специалисты рекомендуют устанавливать диодные устройства, выполненные в форме груши.

Следует знать, что данная серия может подойти не ко всем осветительным приборам. Заменить изделие может полупроводниковое устройство с плоской площадкой с углом рассеивания не более 170оС.

Важно помнить, чем больше в приборе присутствует диодов, тем ярче и равномернее будет свет, но и стоимость на устройство тоже повысится. Зачастую приобретают модификации с 4-8 диодами, в результате получается 10-14Вт.

ВИДЕО: Реальное соотношение по количеству света ламп накаливания и ламп светодиодных

Рекомендации по подбору

Чтобы осуществить замену неэкономичных элементов накаливания на диодные приборы, необходимо определить цоколь нужного прибора. Для этого требуется произвести замеры глубины и диаметра патрона. Далее необходимо следовать следующим рекомендациям:

  1. Не нужно ориентироваться на мощность заменяемого устройства. Воспользуйтесь вспомогательной таблицей соответствия, указанной выше.
  2. Световой поток – не менее важный нюанс при подборе светоприбора. Необходимо сравнивать значение светового потока устройств с одинаковым углом функционирования.
  3. Угол рассеивания. Для освещения всей комнаты достаточно будет светового источника с углом освещения в 170оС. Вариант позволяет осветить пол и стены, при этом потолок, оставив затемненным. Для изделий настенного или настольного типа лучше применять светотехнику с маленьким радиусом освещения.

График соответствия мощности и светового потока

  1. Температура света. Следует знать, что температурный режим должен соответствовать предназначению комнаты:
  • при температурном режиме 4000-5000°К дневной свет пробуждает бодрость, располагает к работе, не слепит глаза, используется в офисах;
  • 2500-3500°К – теплый свет благоприятно влияет на комфортабельность психологического отдыха, применяется в спальне, гостиной и т.д.

При всем разнообразии светоэлементов, подавляющее большинство из них выпускается с цоколем винтового типа — винт Эдисона. А уже среди первые места делят, соответственно, Е14 и Е27, которые работают от сети 220В. В данной маркировке Е означает тип (Edison Screw), а цифровая комбинация – диаметр цоколя (ширину патрона).

Недостатки диодов

О преимуществах продукта уже много было написано, однако диоды имеют и некоторые недостатки. Рассмотрим их подробнее:

  • Цена. Диодные светильники стоят до 10 раз дороже спиральных.  Однако следует помнить о такой же экономии электроэнергии.
  • Большие размеры. Диодные светоприборы по всем размерным параметрам превосходят конкурентные маркировки.
  • Могут заменить не каждую лампу. Например, свечи с цокольным элементом Е14 с мощностью 60Вт, подобрать наиболее достойный аналог просто невозможно. Для монтажа требуемого радиатора физически может не хватить места, но если установить меньший вариант, это может привести к перегреву.

Больше всего нареканий вызывает определенное направление лучей. Световые потоки обладают направленным характером. Лучи плохо освещают боковые элементы, лучше всего свет распространяется по параллельной плоскости.

  • Цветопередача. Параметры цветопередачи достигают отметку 80. Значением выше обладают только спиральные устройства и природное освещение.

Недостаток заключается в том, что при работе мощного изделия, его цветовой барьер «съедается», в результате чего получается оттенок, смешанный с цветами интерьера.

ВИДЕО: Сравнение светодиодных ламп

www.diodgid.ru
