Сортамент швеллеров таблица – Швеллер – таблица размеров, сортамент по ГОСТ
Сортамент швеллера / Сортамент металлопроката «Линейка
Швеллеры стальные горячекатанные
Швеллеры высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.
По размерам и форме горячекатаные швеллеры изготовляют следующих серий:
У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
Э — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.
|
Таблица веса швеллера: размеры швеллера и масса 1 м |
|||||
| Номер двутавра | Размеры, мм | Масса 1 м, кг | |||
| h | b | s | t | ||
| Серия У | |||||
| 5У | 50 | 32 | 4,4 | 7,0 | 4,84 |
| 6,5У | 65 | 36 | 4,4 | 7,2 | 5,90 |
| 8У | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10У | 100 | 46 | 4,5 | 7,6 | 8,59 |
| 12У | 120 | 52 | 4,8 | 7,8 | 10,40 |
| 14У | 140 | 58 | 4,9 | 8,1 | 12,3 |
| 16У | 160 | 64 | 5,0 | 8,4 | 14,2 |
| 16аУ | 160 | 68 | 5,0 | 9,0 | 15,30 |
| 18У | 180 | 70 | 5,1 | 8,7 | 16,3 |
| 18аУ | 180 | 74 | 5,1 | 9,3 | 17,4 |
| 20У | 200 | 76 | 5,2 | 9,0 | 18,40 |
| 22У | 220 | 82 | 5,4 | 9,5 | 21,0 |
| 24У | 240 | 90 | 5,6 | 10,0 | 24,0 |
| 27У | 270 | 95 | 6,0 | 10,5 | 27,7 |
| 30У | 300 | 100 | 6,5 | 11,0 | 31,80 |
| 33У | 330 | 105 | 7,0 | 11,7 | 36,5 |
| 36У | 360 | 110 | 7,5 | 12,6 | 41,9 |
| 40У | 400 | 115 | 8,0 | 13,5 | 48,3 |
| Серия П | |||||
| 5П | 50 | 32 | 4,4 | 7,0 | 4,84 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 5,90 |
| 8П | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10П | 100 | 46 | 4,5 | 7,6 | 8,59 |
| 12П | 120 | 52 | 4,8 | 7,8 | 10,40 |
| 14П | 140 | 58 | 4,9 | 8,1 | 12,30 |
| 16П | 160 | 64 | 5,0 | 8,4 | 14,20 |
| 16аП | 160 | 68 | 5,0 | 9,0 | 15,30 |
| 18П | 180 | 70 | 5,1 | 8,7 | 16,30 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 17,40 |
| 20П | 200 | 76 | 5,2 | 9,0 | 18,40 |
| 220 | 82 | 5,4 | 9,5 | 21,00 | |
| 24П | 240 | 90 | 5,6 | 10,0 | 24,00 |
| 27П | 270 | 95 | 6,0 | 10,5 | 27,70 |
| 30П | 300 | 100 | 6,5 | 11,0 | 31,80 |
| 33П | 330 | 105 | 7,0 | 11,7 | 36,50 |
| 36П | 360 | 110 | 7,5 | 12,6 | 41,90 |
| 40П | 400 | 115 | 8,0 | 13,5 | 48,30 |
Есть очень много фасонного металлопроката из конструкционных, инструментальных, коррозионостойких и многих других сталей. Своё назначение имеет и швеллер металлической горячекатанный. При доставке он имеет обрезанный вид, который получает в соответствии с требованиями ГОСТа 8240 97. При производстве данной продукции надлежит учесть, будто ее предельные отклонения по массе для партии никак не должны быть выше +4,5%. Для отдельного же железного швеллера никак не более +6%.
В современном мире, в наше время существует множество источников, где вы можете почерпнуть информацию о весе металлопроката, а в частности найти информацию о сортаменте швеллера различных ГОСТов. К ним относятся справочники металлиста, калькуляторы металлопроката, онлайн программы расчёта веса металлопроката в которых вы можете найти и сортамент швеллера.

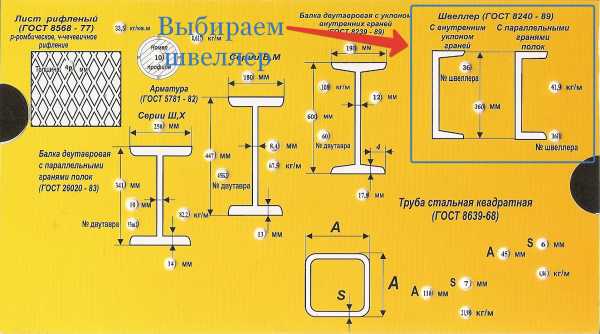

Наша компания разработала универсальный инструмент, применение которого позволяет легко определить вес сортамента швеллера и не только. Использование при расчёте веса швеллера нашего инструмента (Сортамента металла «Линейка – S») очень удобно и практично. Сортамент металлопроката на бумажном носителе «Линейка – S» включает в себя сортамент швеллера стального с внутренним уклоном граней и сортамент швеллера с параллельными гранями полок и позволяет определить вес метра швеллера сечением от 50 мм до 400 мм.
Приведём пример как пользоваться нашим сортаментом при расчёте веса швеллера на конкретном примере:
Берём наш инструмент (Сортамент металлопроката на бумажном носителе «Линейка — S»)

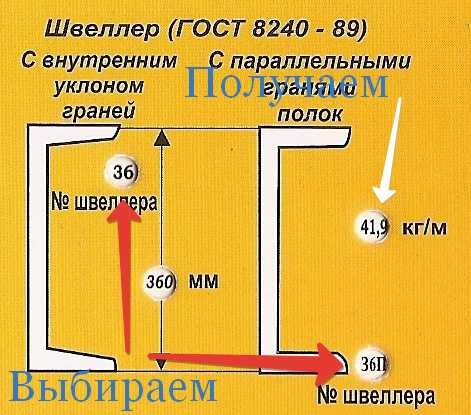

Выбираем сортамент швеллера по ГОСТ 8240 — 89 № 36 шириной 360 мм с внутренним уклоном граней или с параллельными гранями полок № 36П и получаем вес швеллера 41,9 кг на метр погонный, после этого только остаётся перемножить полученный вес швеллера на его длину.
Перемещаем внутрений вкладыш.
Выбираем сортамент швеллера № 30 или № 30П и получаем вес 31,8 кг за погонный метр.
С помощью нашего сортамента металлопроката вы также сможите расчитать и вес трубы стальной, балки двутавровой, листа рефлённого, трубы стальной квадратной и многое другое.
2tavr.ru
Сортамент швеллеров — таблица размеров, виды, типы стального швеллера

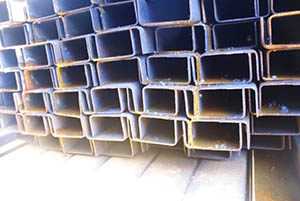

Стальной швеллер – вид фасонной металлопродукции с поперечным сечением П-образной формы. Производится двумя способами – горячей прокаткой либо гибкой горяче- или холоднодеформированных листов или полос на специальных профилегибочных станах. Для изготовления горячекатаной продукции рядового применения используются углеродистые стали, соответствующие ГОСТу 380. Наиболее распространенный вариант – Ст3 различных степеней раскисления. При производстве профиля, планируемого для использования под высокими нагрузками и/или при низких температурах, используют низколегированные стали. Швеллеры из легированных сталей обычно изготавливают способом гибки.
Виды и основные характеристики стальных горячекатаных швеллеров
Основные области применения: каркасное строительство, изготовление колонн, стендов, нестандартного производственного оборудования, мосто-, машино-, вагоностроение. Основным недостатком фасонного проката из «черных» углеродистых сталей является низкая стойкость к коррозии, особенно в условиях высокой влажности. Антикоррозионные характеристики стальной продукции повышают цинкованием, алюмоцинкованием, обработкой лакокрасочными составами.
Сортамент горячекатаного стального швеллера регламентируется ГОСТом 8240. Он включает изделия с внутренними гранями полок, имеющими уклон (У, С), или параллельными (П). Профильный прокат с параллельными гранями внутренних полок разделяется на серии: П, Э (экономичную), Л (легкую).
Профиль с уклоном внутренних граней полок
Швеллер, изготовленный с уклоном внутренних граней полок, обладает более высокой прочностью, по сравнению с аналогами серии П. Поэтому применяется в строительстве для создания конструкций, воспринимающих серьезные нагрузки.
Уклон граней металлоизделий серии У составляет 4-10%. При соглашении с потребителем уклон должен быть не более 8%.
Прокат специальной серии С используется для решения сложных инженерных задач, в автомобиле- и вагоностроении.
Прокат с параллельными внутренними гранями полок
Изделия серий П, Э и Л изготавливаются с внутренними гранями полок, расположенными перпендикулярно к поверхности стенки. Такая конструктивная особенность обеспечивает хорошее сопряжение по внутренней поверхности с прямоугольными элементами.
Профили серии Э имеют меньшую толщину стенки, по сравнению с группой П, серии Л – меньшую ширину и толщину полок, толщину стенки. Поэтому изделия Л и Э применяются для создания декоративных и декоративно-функциональных конструкций, не предназначенных для восприятия значительных нагрузок.
Маркировка и размеры горячекатаных швеллеров
В маркировке швеллера, производимого в соответствии с ГОСТом 8240, указывается высота стенки, взятая в сантиметрах. После цифр указывают букву, обозначающую серию. Остальные размеры стальных швеллеров различных типов представлены в таблицах ГОСТа.
Высота стенки, определенная нормативом, для серий:
- П, Э и У – 50-400 мм;
- Л – 120-300 мм;
- С – 80-300 мм.
Длина изделий, поступающих в продажу, – 4-12 м. По заказу потребителя длина хлыстов может быть больше.
Визуальным отличием горячекатаных изделий от гнутых является прямой внешний угол. У гнутых он скругленный.
Таблица сортамента стального горячекатаного швеллера серий П и У по ГОСТу 8240
| Тип швеллера серии У | Высота стенки, см | Ширина полки, см | Толщина стенки, мм | Толщина полки, мм | Тип швеллера серии П | Высота стенки, см | Ширина полки, см | Толщина стенки, мм | Толщина полки, мм |
| 5У | 5 | 3,2 | 4,4 | 7 | 5П | 5 | 3,2 | 4,4 | 7 |
| 6,5У | 6.5 | 3,6 | 4,4 | 7,2 | 6,5П | 6,5 | 3,6 | 4,4 | 7,2 |
| 8У | 8 | 4 | 4,5 | 7,4 | 8П | 8 | 4 | 4,5 | 7,4 |
| 10У | 10 | 4,6 | 4,5 | 7,6 | 10П | 10 | 4,6 | 4,5 | 7,6 |
| 12У | 12 | 5,2 | 4,8 | 7,8 | 12П | 12 | 5,2 | 4,8 | 7,8 |
| 14У | 14 | 5,8 | 4,9 | 8,1 | 14П | 14 | 5,8 | 4,9 | 8,1 |
| 16У | 16 | 6,4 | 5,0 | 8,4 | 16П | 16 | 6,4 | 5,0 | 8,4 |
| 18У | 18 | 7,0 | 5,1 | 8,7 | 18П | 18 | 7,0 | 5,1 | 8,7 |
| 20У | 20 | 7,6 | 5,2 | 9 | 20П | 20 | 7,6 | 5,2 | 9 |
| 22У | 22 | 8,2 | 5,4 | 9,5 | 22П | 22 | 8,2 | 5,4 | 9,5 |
| 24У | 24 | 9,0 | 5,6 | 10 | 24П | 24 | 9,0 | 5,6 | 10 |
| 27У | 27 | 9,5 | 6,0 | 10,5 | 27П | 27 | 9,5 | 6,0 | 10,5 |
| 30У | 30 | 10,0 | 6,5 | 11 | 30П | 30 | 10,0 | 6,5 | 11 |
| 33У | 33 | 10,5 | 7,0 | 11,6 | 33П | 33 | 10,5 | 7,0 | 11,7 |
| 36У | 36 | 11,0 | 7,5 | 12 | 36П | 36 | 11,0 | 7,5 | 12,6 |
| 40У | 40 | 11,5 | 8,0 | 13,5 | 40П | 40 | 11,5 | 8,0 | 13,5 |
treydmetall.ru
Сортамент швеллеров таблица 10, 12, 14 16, 18, 24 с параллельными гранями

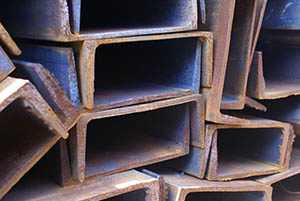

Сортамент швеллеров
Швеллеры стальные горячекатаные подразделяются по номеру — высоте швеллера, указывающийся в сантиметрах. Высота швеллера составляет от 5 до 40 см, ширина полок — 32 — 115 мм, толщина от 4 до 15 мм, это указывается в ГОСТах в табличных данных. Швеллеры стальные гнутые потребитель называет по трём величинам: высоте швеллера- h, ширине полок- b, толщине металла- s.
Швеллеры изготавливают:
— с параллельными гранями полок — обозначается буквой П — основные размеры: 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 18П; 20П; 22П; 24П; 27П; 30П; 36П; 40П;
— с уклоном внутренней грани полок — буквой У: 5У; 6,5У; 8У; 10У; 12У; 14У; 16У; 18У; 20У; 22У; 24У; 27У; 30У; 36У; 40У;
— экономичные с параллельными гранями полок (Э),
— лёгкой серии с параллельными гранями полок (Л),
— специальные — С.
Длиной швеллер бывает от 2 до 12м, в основном мерный: 6м, 9 м, 11, 7м, 12м. Немерный швеллер 4 — 12 м докладывают в пачки мерной длины, по цене он более дешёвый, по сравнению с мерными хлыстами.
Производится швеллер по следующим стандартам:
— ГОСТ 8240 Швеллер стальной горячекатаный
— ГОСТ 8278 Швеллер стальной гнутый равнополочный
— ГОСТ 8281 Швеллер гнутый неравнополочный
— ГОСТ 12950 Швеллер для станочных приспособлений
— ГОСТ 19425 Швеллер стальной специальный
Швеллер производят марок стали: ст3 и 09Г2С. Используется этот металлопрокат в строительстве как несущий элемент конструкции, для перекрытий, для реставрации, в вагоностроении, станко-, машино- и мостостроении, для рекламных вывесок.
Основные производители швеллера: ОАО ЗСМК («Западно-Сибирский металлургический комбинат»), ОАО НТМК («Нижнетагильский металлургический комбинат»), ОАО «Северсталь», ОАО «НОСТА».

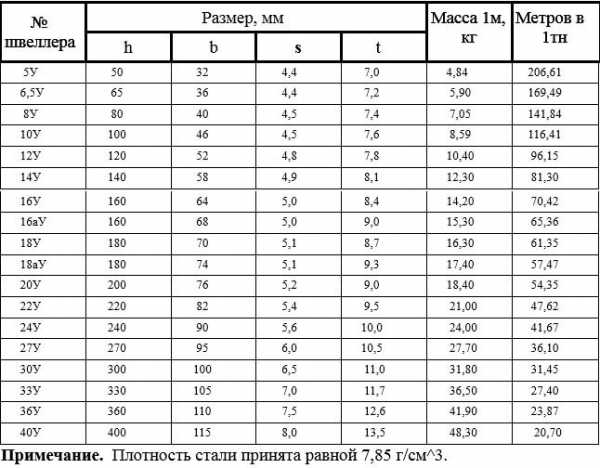

Таблица швеллеров, размер, масса стального горячекатанного швеллера У (с уклоном внутренней грани полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне
Таблица швеллеров, размер, масса стального горячекатанного швеллера П (с параллельными гранями полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне

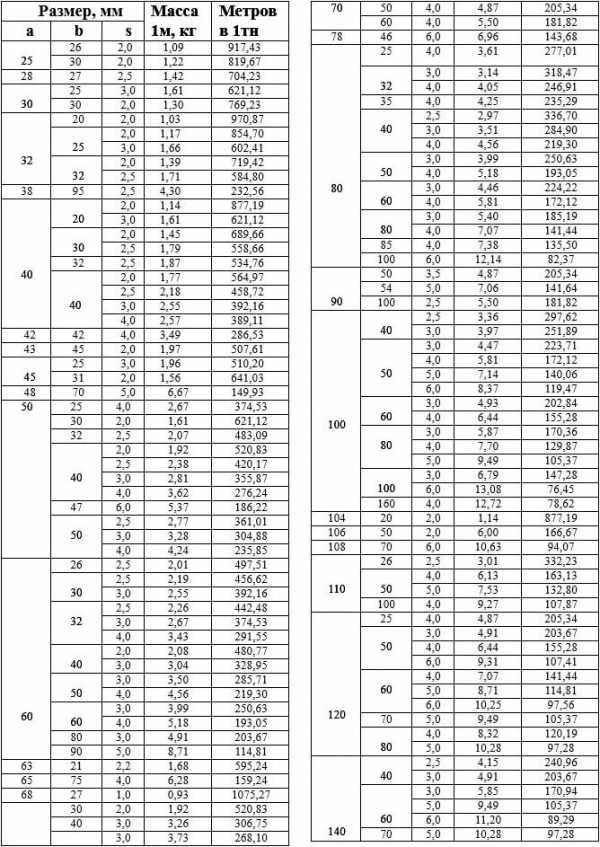

Таблица швеллеров, размер, масса стального гнутого равнополочного швеллера (ГОСТ 8278-83), вес 1 метра швеллера, количество метров в тонне
metaltorgrussia.ru
Размеры и вес швеллера горячекатаного по ГОСТ 8240-89
Полки швеллера находятся по одну сторону от стенки (в отличие от зетовых профилей, в которых полки лежат по разные стороны от стенки). Они могут быть разной длины, размера, вида, наклона. Поэтому прежде чем купить швеллер, нужно точно знать все параметры, которые необходимы. Швеллер горячекатанный ГОСТ 8240-89 широко применяется при изготовлении зданий из металлоконструкций. Сортамент швеллеров стальных — сортамент фасонного проката, разрез которого представляет собой сплошной металлический профиль П-образного сечения. Профиль номер П5-П24 изготавливается с размерами по ГОСТ 8240-89 (см. таблицу соответствия размера и веса швеллера) из стали различных марок. Горячекатаный прокат используется для придания жесткости и устойчивости конструкции, в которой применяется его типоразмеры. Швеллеры хорошо работают на изгиб и воспринимают продольные нагрузки, за счет чего увеличивается прочность, и уменьшается масса конструкции в общем весе. Швеллеры различных размеров применяются для изготовления каркасов металлических конструкций, балок, колонн, лестниц. Какой вес у швеллера?Изучите представленную ниже таблицу соответствия «Швеллер. Размер-масса». В данной таблице представлено соответствие размеров швеллера, веса согласно серии П ДСТУ 3436-96 (ГОСТ 8240-97). Значения веса 1м швеллера и количества в тонне в таблице приведены справочно, т.к. расчеты произведены при номинальных размерах ширины, длины и толщины полок. На практике же идеальных размеров не бывает. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 5% увеличения фактического веса швеллера. Прокат с весом меньше расчетного встречается редко. Размер и тип швеллера можно узнать по его маркировке, цифра в обозначении – это расстояние между внешними краями граней изделия (размер h), измеряется в сантиметрах, буква П указывает на то, что полки без уклона и параллельны друг другу, если грани расположены под углом, то в обозначении буква У. Также бывают швеллеры, в маркировке которых может встречаться еще одна буква, которая показывает, что данное изделие позиционируется как легкая (тип Л), экономичная (тип Э) или специальная (С) модель. Таблица массы швеллера П — Сколько весит 1м погонный
Таблица размеры и масса швеллеров У по ДСТУ 3436–96 (ГОСТ 8240–97)
Таблицы сортамента позволяют узнать сколько кг в метре швеллера. Предельные отклонения по массе не должны превышать + 4,5% для партии и + 6% для отдельной пачки. Расчет веса швеллера можно автоматизировать, используя «Калькулятор металла» в разделе «Сортамент металлопроката». Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок. И наоборот, металлокалькулятор швеллера считает длину (погонные метры) по массе, значение которой получено взвешиванием металла на весах. Выбирая швеллер, размеры и характеристики которого отвечают ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля, повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади. Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают конструкции устойчивость и необходимую жесткость. Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Данное изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях которые функционируют в динамическом режиме, при различных циклических нагрузках. Одними из основных характеристик данного вида фасонного проката будут длина изделия. Швеллеры изготовляют длиной от 2 до 12 м:— мерной длины; — мерной длины с немерной в количестве не более 5% массы партии; — кратной мерной длины; — кратной мерной длины с немерной в количестве не более 5% массы партии; — немерной длины; — ограниченной длины в пределах немерной. Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 — 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах. С двух противоположных сторон пакета крепятся бирки, на которых производитель указывает необходимую информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук). | ||||||||
