Последовательность монтажа:

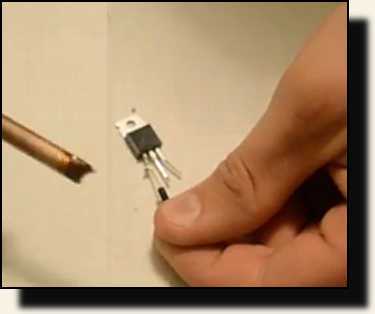

1. Делаем короче один вывод на стабилизаторе;
2. Хорошо облуживаем;

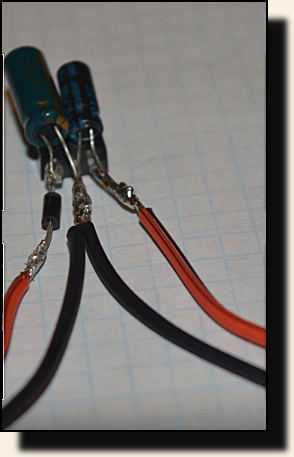

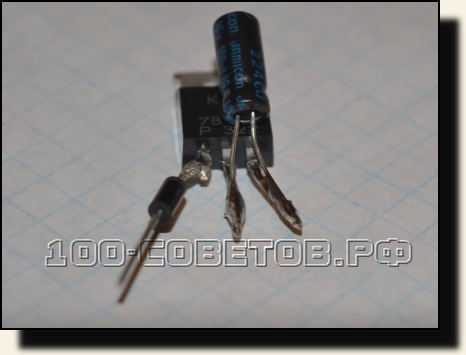

3. Припаиваем к укороченному выводу стабилизатора диод и конденсаторы;

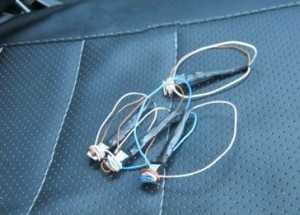

4. Помещаем монтажные провода в термоусадочный кембрик.

1. Припаиваем монтажные провода;
2. На провод одеть кембрик, для усадки нагреть его паяльником или феном;
3. Подключаем к левому выводу питание, а к правому выводу выход к светодиодной ленте;

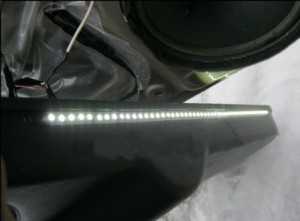

4. LED-лента светится! Теперь она прослужит гораздо дольше, чем без применения стабилизатора.

Примечание: обе представленные схемы рассчитывались на работу с сопротивлением нагрузки не более 1А. В случае необходимости использования нагрузок с током более 1А, то тогда можно установить стабилизатор L78S12CV (2А) на теплоотводе.

usilitelstabo.ru

Простой стабилизатор тока на 12В для светодиодов в авто

Важнейшим параметром питания любого светодиода является ток. При подключении светодиода в авто, необходимый ток можно задать с помощью резистора. В этом случае резистор рассчитывается исходя из максимального напряжения бортовой сети (14,5В). Отрицательной стороной данного подключения является свечение светодиода не на полную яркость при напряжении в бортовой сети автомобиля ниже максимального значения.

Более правильным способом является подключение светодиода через стабилизатор тока (драйвер). По сравнению с токоограничивающим резистором, стабилизатор тока обладает более высоким КПД и способен обеспечить светодиод необходимым током как при максимальном, так и при пониженном напряжении в бортовой сети автомобиля. Наиболее надежными и простыми в сборке являются стабилизаторы на базе специализированных интегральных микросхем (ИМ).

Стабилизатор на LM317

Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор. Помимо данной схемы, существует множество других, более сложных схемотехнических решений для построения драйверов с применением множества электронных компонентов. Детальное описание, принцип действия, расчеты и выбор элементов двух самых популярных схем на lm317 можно найти в данной статье.

Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.

К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла. Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.

Стабилизатор на PT4115

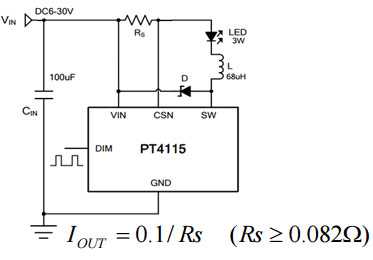

PT4115 – унифицированная микросхема, разработанная компанией PowTech специально для построения драйверов для мощных светодиодов, которую можно использовать также и в автомобиле. Типовая схема включения PT4115 и формула расчета выходного тока приведены на рисунке ниже.

Стоит подчеркнуть важность наличия конденсатора на входе, без которого ИМ PT4115 при первом же включении выйдет из строя.

Понять, почему так происходит, а также ознакомиться с более детальным расчетом и выбором остальных элементов схемы можно здесь. Известность микросхема получила, благодаря своей многофункциональности и минимальному набору деталей в обвязке. Чтобы зажечь светодиод мощностью от 1 до 10 Вт, автолюбителю нужно всего лишь рассчитать резистор и выбрать индуктивность из стандартного перечня.

PT4115 имеет вход DIM, который значительно расширяет её возможности. В простейшем варианте, когда нужно просто зажечь светодиод на заданную яркость, он не используется. Но если необходимо регулировать яркость светодиода, то на вход DIM подают либо сигнал с выхода частотного преобразователя, либо напряжение с выхода потенциометра. Существуют варианты задания определенного потенциала на выводе DIM с помощью МОП-транзистора. В этом случае в момент подачи питания светодиод светится на полную яркость, а при запуске МОП-транзистора светодиод уменьшает яркость наполовину.

К недостаткам драйвера светодиодов для авто на базе PT4115 можно отнести сложность подбора токозадающего резистора Rs из-за его очень малого сопротивления. От точности его номинала напрямую зависит срок службы светодиода.

Обе рассмотренные микросхемы прекрасно зарекомендовали себя в конструировании драйверов для светодиодов в автомобиле своими руками. LM317 – давно известный проверенный линейный стабилизатор, в надежности которого нет сомнений. Драйвер на его основе подойдёт для организации подсветки салона и приборной панели, поворотов и прочих элементов светодиодного тюнинга в авто.

PT4115 – более новый интегральный стабилизатор с мощным MOSFET-транзистором на выходе, высоким КПД и возможностью диммирования.

ledjournal.info

Стабилизатор для светодиодов и лент

Сегодня нетрудно заметить, что светодиодные элементы все глубже внедряются в нашу жизнь.  Техники со светодиодами становиться все больше и больше, но случается такое, что один или несколько лампочек перегорают и уже красота прибора уходит на второй план. Особенно это касается кустарных самоделок, где чаще преобладает ручной труд. Для того, чтобы этого не происходило необходимо ставить стабилизаторы на сборки со светодиодными элементами.

Общеизвестно, что лампочки (светодиодные) рассчитаны максимум на 12 вольт, а также известно, что бортовое напряжение в автомобиле может превышать 15-ти вольт, что губительно для вышеназванных ламп. Из-за таких резких скачков напряжений светодиоды могут выйти из строя – мигать, терять яркость и так далее.

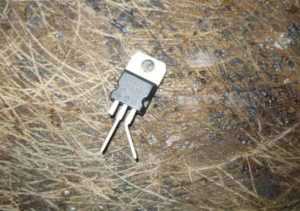

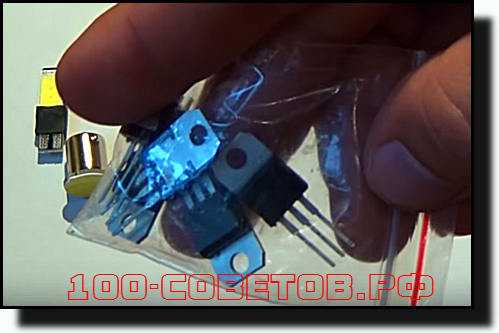

Чтобы этого не происходило, необходимо лишь в сборку вставить стабилизатор. Изготовление стабильника, о котором речь пойдет далее, не требует особых навыков и умений. Стабилизатор на 12 вольт можно легко найти в любом магазине радиодеталей.

Маркировка стабилизаторов может быть разной, в данном случае был использован КРЕН-8Б и диод 1N4007, который необходим для предотвращения возможной переполюсовки. Диод необходимо впаивать на вход стабилизатора.

Заготовки

Так как у меня уже была изготовлена подсветка для ног, соответственно  стабилизатор был вначале подключен к этой схеме. Напряжение при выключенном зажигании составляет  12,24 вольт – это напряжение аккумулятора – такое напряжение не представляет угрозы для лампочек, а уже при заведенном двигателе напряжение резко скачет до 14,44 вольт, что губительно для светодиодов.

При подключении стабилизатора, можно легко заметить этот элемент четко справляется со своей задачей.

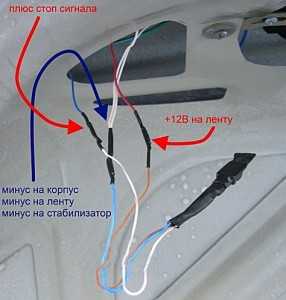

Далее подключаем стабилизатор к дополнительному стоп-сигналу.

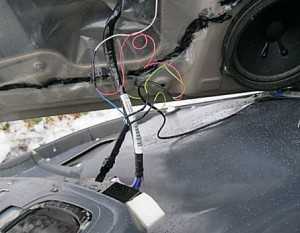

Подключаем к подсветке низа дверей. Приходится снять обшивку двери.

В конце необходимо все хорошенько заизолировать провода.  При использовании стабилизаторов, срок службы светодиодов возрастает в несколько раз, что не может не радовать.

Совет.

При использовании более 10-ти светодиодов, рекомендуется стабилизатору приделать алюминиевый радиатор.

volt-index.ru

Простой стабилизатор для светодиодов навесным монтажом

Всем привет, сегодня мы сегодня мы поговорим о том, как спаять самодельный стабилизатор напряжения для светодиодов на автомобиль, то есть 12 вольтовый.

Стабилизатор напряжения наш будет состоять из:

—микросхемы L7812
—конденсатор 303 мкф на 16вольт или 25
—конденсатор 100 мкф 16вольт
—диод 1N4001
—термоусадки
—паяльник и олово

Итак, берём диод и припаиваем (минусом) к левой ноге микросхемы

Далее берём конденсатор на 100 мкф 16 или 25 вольт и припаиваем (+) к правой ноге микросхемы, а минус к центральной ноге.

Конденсатор 330 мкф припаиваем (-) к центральной ноге, а (+) к левой ноге микросхемы, там где и диод припаен.

Берём провода и припаиваем теперь их, на микросхеме (-) будет по центру, а вот плюс слева и справа. ТО есть плюс слева — это будет вход от аккумулятора, а выход на светодиоды будет правая нога микросхемы. Минус общий (центральный).

Вот такой простой стабилизатор можно спаять самому за несколько минут.

xn--100—j4dau4ec0ao.xn--p1ai

Стабилизатор тока для светодиодов своими руками

В настоящее время трудно представить тюнинг автомобиля без светодиодных ламп. Но порой их установка осложнена тем, что они перегорают. Чтобы избежать этой ситуации, в сеть можно включить стабилизатор тока для светодиодов своими руками. В статье приводятся примеры микросхем, по которым можно его сделать.

Содержание

Открытьполное содержание

[ Скрыть]

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Заключение

Нами были рассмотрены стабилизаторы напряжения на различных компонентах. Эти схемы можно усложнять, повышая быстродействие, улучшая другие показатели. Можно использовать готовые микросхемы, которые всегда можно усовершенствовать своими руками, создавая устройства, предназначенные для выполнения конкретных задач.

Фотогалерея «Микросхемы для самодельных выпрямителей»

Разработка микросхем для светодиодов в авто – трудоемкое и сложное дело, которое требует специальных знаний и опыта. При их отсутствии трудно будет достичь необходимого результата.

Но опыт можно приобрести, внимательно собирая несложный стабилизатор тока для светодиодов согласно приведенным схемам. Его можно использовать для дневных ходовых огней в своем автомобиле с установленными светодиодными лампами.

 Загрузка …

Видео «Выпрямитель для светодиодов своими руками»

Видео о том, как изготовить устройство, которое защитит светодиоды от перегорания (автор ролика — Яков TANK_OFF).
