Дымоходы для твердотопливных котлов — правила монтажа, устройство, из нержавеющей стали и кирпича

Сегодня, твердотопливные котлы приобрели почти такую же популярность, как и газовые. Однако у них есть одно немаловажное преимущество – автономность, так как они независимы от наличия газовой магистрали. В связи с тем, что работа такого котла связана с непосредственным сжиганием горючего, продукты горения придется отводить из помещения, где этот котел расположен.

Стоит отметить, что дымоход для твердотопливного котла можно сделать своими руками из самых разных материалов, учитывая, что каждый из них обладает рядом отличительных характеристик. В зависимости от используемого материала будет корректироваться и способ сборки данной системы.

Конструкция дымохода

Дым из камеры сгорания выходит по спирали с постепенно нарастающей скоростью. В связи с этим нужно делать дымоход максимально вертикальным и с наименьшим количеством поворотов. В противном случае тяга будет гораздо слабее.

Форма сечения трубы тоже играет одну из ключевых ролей при формировании тяги. Наиболее подходящей будет круг или овал. Трубы квадратного либо прямоугольного сечения не в состоянии обеспечить абсолютно надежного отвода продуктов горения.

В этом случае будут возникать завихрения, создаваться нагар и образовываться сажа, что приведет к быстрому засорению трубы и сильному снижению тяги. Выбирать форму сечения и общую длину дымохода для твердотопливного котла следует в зависимости от применяемой системы, разновидности котла и особенностей строения.

Любой дымоход должен включать в себя следующие элементы:

непосредственно сам дымоход;
сборник конденсата;
отверстие для проведения ревизии;
шибер;

Дымоход является обыкновенной трубой или каналом, по которому горячий дым будет уходить наружу и растворяться в воздухе.

Такая труба должна отвечать определенным требованиям, без которых ее эффективность будет не такой высокой:

Она должна спокойно выдерживать довольно высокие температуры.
Дымоход должен быть герметичным – дым не должен ее покидать вплоть до выхода на улицу.
Согласно действующим строительным нормам дымоход должен отвечать ряду параметров. Например, выходящий из трубы дым должен подниматься наверх, а не стелиться по земле. В противном случае он будет мешать людям, живущим по соседству. Принимают, что высота трубы должна быть хотя бы на метр выше конька строения.

Когда разогретый воздух вступает в контакт с прохладной поверхностью, начинает возникать конденсат. В дымоходе он формируется в верхней части конструкции, а в серьезные холода будет попросту стекать по стенкам дымохода вниз.

Очень важно не допустить попадания конденсата в сам котел. Для этого и предусмотрена установка сборника конденсата. В результате получается, что котел подводится к дымоходу не напрямую, а через специальный тройник. Лишь благодаря такой конструкции удается предотвратить попадание образовавшегося конденсата в топочную камеру.

Шибер является заслонкой, с помощью которой можно легко отрегулировать тягу. В случае, когда котел выключен, ее полностью перекрывают, чтобы тепло через трубу не уходило из дома. Шибер следует устанавливать на прямом участке трубы, который поднимается строго вертикально.

Ревизионное отверстие устанавливается сверху от сборника конденсата. Оно предназначено для того, чтобы прочищать дымоходную трубу. По сути, такое отверстие представляет собой небольшое окошко, которое закрыто дверкой.

Правильный дымоход

Для того, чтобы сделать надежный дымоход для твердотопливного котла, существует несколько видов материалов, однако чаще всего для этой цели используют следующие:

Из кирпича

Такие конструкции прекрасно справляются со своими обязанностями, но масса у них довольно большая. В связи с этим сегодня встретить дымоходы из кирпича в новых частных домах удается не слишком часто. Еще одним недостатком является сложность изготовления, так как он нуждается в фундаменте, а сам строится только с уровня пола. Для двухэтажного дома подобная конструкция будет довольно затратной.

Из асбестоцемента

Прекрасно справляются с высокими температурами и являются при этом полностью безопасными материалами с точки зрения возникновения возгорания. Однако у него, как и у кирпича, есть важный недостаток – большая масса, поэтому ему тоже придется делать основание.

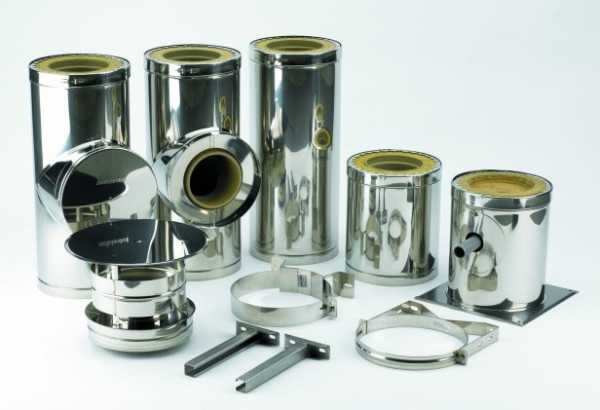

Из нержавеющей и оцинкованной стали

Весят не слишком много и свободно входят друг в друга, образуя конструкции любой сложности.

Труба для наружной прокладки обладает двойным корпусом, между стенками которого проложен специальный утеплитель. Ее размещают на участках, где наиболее высока вероятность образования конденсата. В самом доме устанавливают обыкновенную нержавеющую трубу.

Встречается дымоход из оцинкованной трубы, однако такой вариант является далеко не самым лучшим решением, так как оцинковка очень быстро прогорит – это приведет к появлению отверстий в дымоходе и засорению воздуха в помещении.

Правила монтажа

Некоторые особенности изготовления:

Трубы собираются на дым, то есть каждый последующий элемент должен надеваться на предыдущий, а не просто вставляться в него. В противном случае дым будет проходить через стыки вовнутрь помещения. Для дополнительной изоляции стыков можно их проклеить специальным уплотняющим материалом.

Компенсатор должен быть в системах, сделанных из нержавейки. Он предназначен для того, чтобы не дать температурному расширению стали испортить перекрытия или перегородки.
Диаметр дымохода следует выбирать в зависимости от конструкции самого котла – это обычно прописано в паспорте.
Длина дымохода тоже берется в зависимости от рекомендаций компании, выпустившей его. Если таких найти нет возможности, то максимальная высота дымохода может составлять 5 м.

Ряд правил для его последующей стабильной и надежной работы:

Сборка всегда происходит снизу-вверх.
При использовании в конструкции тройников или заглушек, помимо специальной уплотняющей клейкой ленты нужно соединять конструкцию с помощью металлического хомута. Очень внимательно следят, чтобы участки стыков были за пределами перекрытий.
При установке тройника

обязательно закрепляют опоры для кронштейнов.
Через каждые два метра дымоход крепится к стене, однако предварительно следят, чтобы труба не прогибалась и не касалась стены, перекрытия или других коммуникационных линий.

Блиц-советы

Если есть необходимость проложить горизонтальный участок дымохода, то нужно следить, чтобы его длина была не больше метра;
При расчете конструкции обязательно учитывают, что вследствие воздействия нагрузок и перепадов температуры конструкция может изменить свои размеры. Чтобы не допустить разрушения системы, устанавливают гибкий переходник. Если он почему-то не был установлен, не стоит крепить трубу к кронштейну чересчур туго.

housetronic.ru

Требования к дымоходам газовых котлов

Монтаж дымоходов газовых котлов, как и другого отопительного оборудования, должен проводиться согласно строительным нормам и требованиям пожарной безопасности. Ознакомиться с инструкцией как сделать ремонт дымохода из кирпича можно здесь.

На фото дымоход для газового котла.

Требования

Требования пожарной безопасности при установке дымохода для газового котла:

высота потолков помещения, в котором будет проводиться монтаж котельного оборудования и дымоходной системы, должна составлять не менее двух метров;
объем помещения для установки одного отопительного прибора должен составлять не менее семи с половиной кубических метров, для установки двух отопительных приборов объем помещения должен составлять не менее тринадцати кубических метров;

в помещении, в обязательном порядке должна быть оборудована вентиляция.

Рекомендуется, при монтаже дымохода выдерживать расстояние от дымоходной трубы до газовой трубы не менее 20 см.

Если в процессе эксплуатации газового котла произошли частичные разрушения дымохода, для дальнейшего использования отопительного оборудования необходимо провести процедуру гильзования.

Толщина стали, из которой изготавливаются дымоходы для газовых котлов, должна быть не менее 0,5 мм. Сталь должна быть легированной и обладать повышенной антикоррозийной стойкостью, а также стойкостью к воздействию кислотосодержащих веществ. Для газового котла оптимальным будет дымоход, изготовленный из стали марки AISI 316, более бюджетный вариант, но при этом тоже подходящий для газовых котлов, это дымоходы из стали марки AISI 304. Читайте руководство по подключению к дымоходу газовой колонки.

Размеры

Диаметр дымохода должен быть не менее диаметра выходного патрубка отопительного оборудования.

Диаметр дымоходной трубы зависит также от номинальной мощности отопительного оборудования, например диаметр дымоходной трубы для газового котла мощностью 24 кВт должен быть не менее 12 см.

Суммарная длина горизонтальных участков дымохода может составлять от трех до шести метров.

Устройство

С устройством дымохода газового котла можно ознакомиться по представленной схеме.

Наиболее оптимальным вариантом дымохода для газового котла, будет установка модульной дымоходной системы из стальных сэндвич труб, также набирает популярность коаксиальная дымоходная система. Руководство как установить коаксиальный дымоход и требования к установке здесь: http://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

Дымоход газового котла в частном доме может быть смонтирован в двух вариантах исполнения:

вывод дымоотводной трубы через стену и монтаж наружного дымохода;
монтаж внутреннего дымохода, в данном случае вывод дымохода наружу осуществляется через крышу дома.

Расчет сечения дымохода для газового котла проводится исходя из прилагающейся к газовому котлу технической документации (площадь внутренней поверхности должна быть больше площади внутренней поверхности котла, указанной в документах на оборудование).

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
высота дымохода должна быть не менее пяти метров;

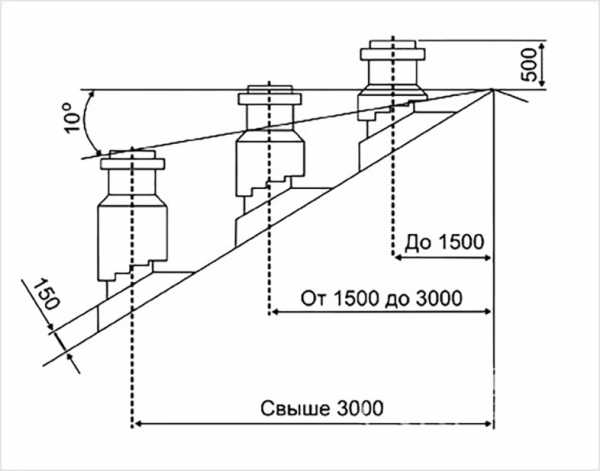

наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;
дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
монтаж всех комплектующих дымоходной системы проводится снизу вверх;
для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;
дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.

На рисунке схема подключения газового котла к дымоходу.

Утепление

Обязательному утеплению подлежит дымоход, проходящий через не отапливаемые помещения, а также его наружная часть. Это делается для предотвращения образования конденсата, при большой разнице высоких температур отходящих газов и низких температур наружного воздуха. Как правило, в качестве теплоизоляционного материала используются плиты, либо скорлупа, выполненные из базальтового волокна или пенополистирола. Читайте инструкцию как выполняется кладка дымохода из кирпича.

Ремонт

Почистить дымоход газового котла можно механическим способом, при помощи ершика с жестким ворсом, опускаемого по дымоходу посредством троса. Осыпавшаяся сажа извлекается из специально оборудованного кармана, расположенного внизу дымоходной конструкции.

Задекорировать дымоход газового котла можно любым жаропрочным отделочным материалом, предварительно смонтировав каркас из алюминиевого профиля.

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Видео

Смотрите на видео особенности эксплуатации газовых котлов и дымоходов к ним:

К монтажу дымохода для газового котла следует подходить индивидуально, исходя из конструктивных особенностей помещения и самого здания в целом, также необходимо при выборе дымохода ориентироваться на технические характеристики котельного оборудования.

mykaminz.ru

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Особенности сооружения дымохода
Предназначение и устройство дымохода
Схемы дымоходов для котлов разного типа
Разновидности дымоходов по типу материалов
Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

включении отопительной системы и розжиге котлов;
дозагрузке твердого топлива;
завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

электрических,
газовых,
дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

сводить к минимуму эффективность обогрева помещения,
деформироваться,
«рвануть»,
выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

функциональность;
эффективность работы;
безопасность;
надежность;
долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

уменьшает КПД системы отопления;
в помещение проникают дым, СО и другие продукты сгорания;
есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

обеспечение достаточной тяги;
выведение продуктов горения и дымовых газов;
обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:

3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

переходник для крепления трубы для дымохода к патрубку котла;
телескопические трубы или равного сечения;
конические наконечники и отводы;
тройник с ревизионным отверстием и штуцером для выведения конденсата;
стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

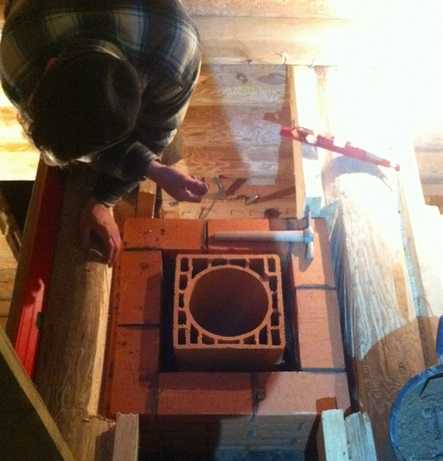

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

просты и надежны;
легко собираются из нескольких модулей;
доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

труба дымоотвода;
колено дымохода;
соединительный хомут;
дымоотводная труба;
адаптер для стыковки котла и дымохода;
фланцы;
декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

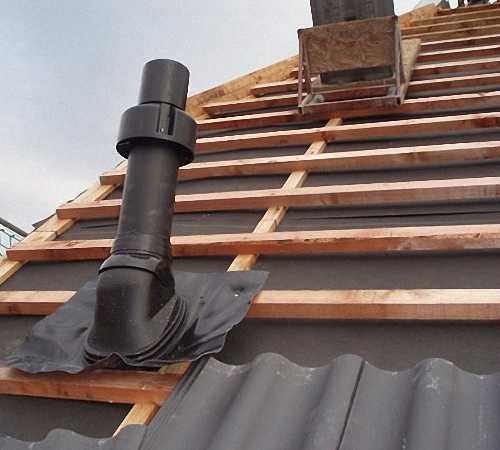

Совет: Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

strport.ru

Дымоход для твердотопливного котла: конструкция и расчет

В связи с постоянным удорожанием традиционных энергоносителей отопительные установки, сжигающие дрова, уголь и другие виды топлива, получают все большее распространение. Владельцу частного дома, принявшему решение приобрести такое изделие для обогрева, нужно создать условия для его нормальной работы. Чтобы обеспечить устойчивое горение и эффективное отведение дымовых газов, требуется хороший дымоход для твердотопливного котла. Ему отводится важная роль, особенно в тех случаях, когда агрегат не оснащен устройствами принудительной подачи воздуха и процесс горения зависит от естественной тяги, создаваемой дымоходной трубой.

Виды и краткое описание дымоходов

Устройства для выброса дымовых газов различаются на несколько видов по конструкции и типу исполнения:

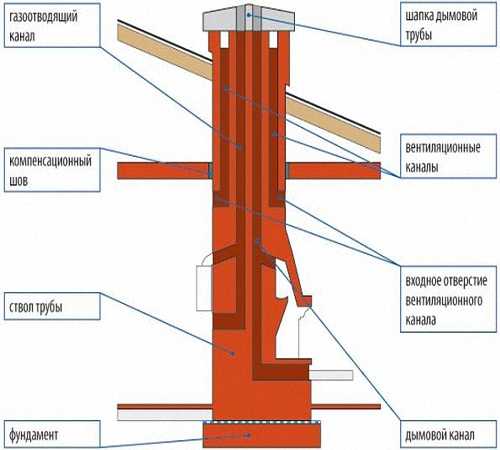

Кирпичные вертикальные каналы, встроенные во внутреннюю стену дома вместе с вентиляционными шахтами. Сюда же относятся новые виды встраиваемых каналов — керамические газоходы прямоугольного сечения.
Дымоходы, пристроенные снаружи к стене дома. Также выполняются из красного керамического кирпича.

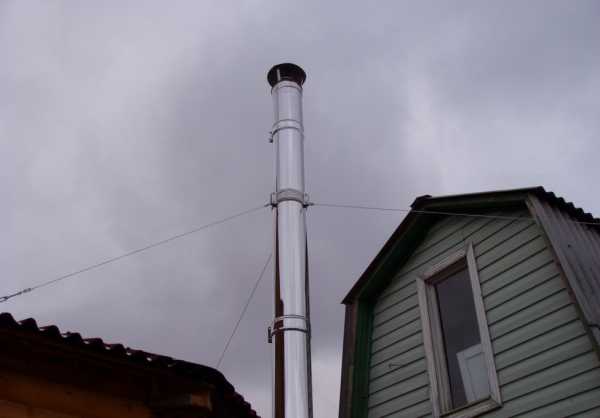

Вертикальные металлические трубы, проходящие внутри здания с выходом на кровлю.
Стальные трубы для отведения продуктов сгорания, расположенные снаружи коттеджа. Могут крепиться к стене или отдельно стоящей решетчатой мачте из металлопроката.

В домах, построенных из кирпича или блоков, каналы для вентиляции и удаления продуктов горения заблаговременно предусматриваются проектом. Чаще всего кирпичный дымоход для твердотопливных котлов устроен во внутренней стене здания, примыкающей к помещению топочной. В домах более старой постройки можно встретить газоходы, пристроенные к наружной стене и опирающиеся на отдельный фундамент.

Недостатки отводящих устройств из кирпича следующие:

Внутренняя поверхность кирпичной кладки сплошь состоит из неровностей и шероховатостей, способствующих интенсивному отложению на них сажи от сжигания твердых видов топлива.
Прямоугольная конструкция дымохода обладает худшими аэродинамическими характеристиками по сравнению с круглой и увеличивает сопротивление потоку газов, сила естественной тяги ниже.

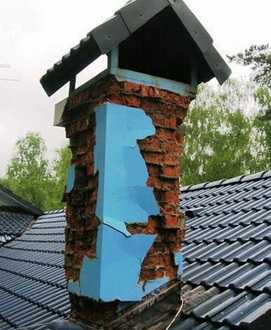

Кирпичная кладка, пристроенная снаружи дома, из-за разницы температур начинает отделяться от стены и между ними появляется трещина. Если пристройку выкладывали позже, чем шло основное строительство, то ширина трещины может быть еще больше из-за осадки фундамента.
Конденсат, образовывающийся на стенках кладки, проникает в поры материала и под воздействием низких температур наружного воздуха разрушает его. Результат представлен на рисунке.

Вертикальная дымоходная труба из керамического кирпича вполне пригодна для подключения твердотопливного котла, так как она долговечна и хорошо гармонирует с экстерьером кирпичного особняка. Чтобы устранить присущие ей недостатки, надо доработать конструкцию газохода либо выполнить его правильно еще на этапе строительства, о чем будет сказано ниже.

Конструкция из двух стальных труб с прослойкой из утеплителя – это современный правильный дымоход. Он монтируется из отдельных секций длиной 1—2 м, имеющих небольшой вес, поэтому выполнить работу под силу даже одному человеку. Сделанная из нержавеющей стали внутренняя часть – гладкая, на ней не оседает сажа, а конденсат свободно стекает в нижнюю часть конструкции, откуда легко удаляется через специальный патрубок.

Одно из последних технических решений для удаления отработанных газов — металлический коаксиальный дымоход. Принцип его действия состоит в том, что через внутреннее сечение выходят продукты сгорания, а сквозь пространство между стенками в камеру сжигания поступает воздух с улицы. Подобные воздуховоды допускается применять совместно с отопительными агрегатами, в которых предусмотрена такая возможность. Как правило, это установки с принудительным нагнетанием воздуха и закрытой топкой. Чтобы в этом удостовериться, надо обязательно изучить технический паспорт на изделие.

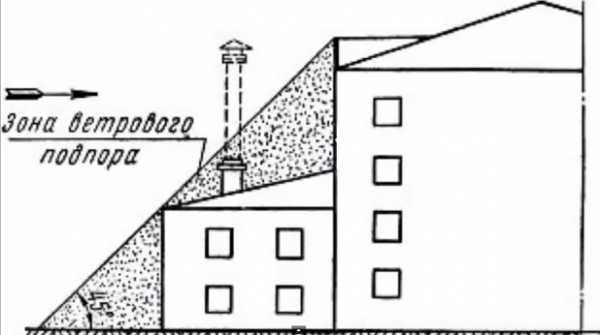

Расчет расстояния и высоты дымохода

Во время строительства должна быть выдержана высота дымохода для твердотопливного котла в соответствии с нормативными документами. От этого зависит устойчивая работа любой отопительной установки, сжигающей уголь или дрова. Требуемая высота обеспечивает силу естественной тяги для создания разрежения в топке агрегата, а также рассеивает продукты сгорания в атмосфере. Требования нормативных документов относятся ко всем видам труб независимо от того, из какого материала они изготовлены. Существует схема дымоходов для твердотопливного котла, которой нужно придерживаться при строительстве:

В качестве примера предлагается рассмотреть расчетную схему с такими исходными данными:

высота здания в коньке равна 6 м;
расстояние от дымоудаляющего устройства до конька равно 6 м.

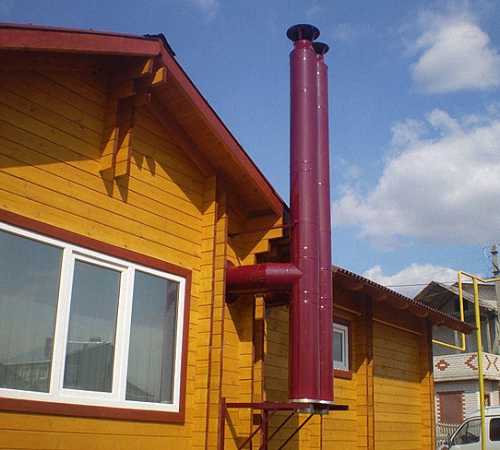

Случается, что все сделано правильно и конец трубы располагается на необходимой высоте, а тяги в ней все равно нет, котельная установка не может нормально функционировать. Причина может оказаться проста: рядом с вашим домом находится более высокое сооружение либо сам коттедж имеет сложную многоуровневую форму и ваш газоход попал в зону ветрового подпора.

Вычислить зону ветрового подпора очень просто: надо провести воображаемую линию от самой высокой точки здания до земли под углом в 45º, как показано на схеме.

В этой зоне возникает повышенное давление и тяга будет очень слабой, конец шахты придется поднять на полметра выше воображаемой линии. С целью избежать ветрового подпора написаны и нормативные требования, согласно которым надо выдерживать угол 10º при отдалении от конька кровли более чем на 3 м.

Некоторые советы по подключению

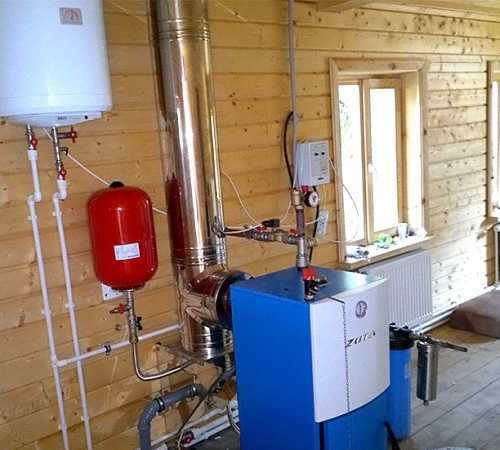

Одно из главных условий — диаметр дымохода твердотопливного котла должен быть не меньше, чем выходной патрубок для отходящих газов самой установки. В противном случае появляется недостаток пропускной способности газохода при работе агрегата на средней и максимальной мощности, что недопустимо. Если форма вертикальной шахты – прямоугольная, а выход для газов из отопителя круглый, надо сопоставить их между собой по площади проходного сечения.

При подключении твердотопливного котла надо проследить, чтобы длина дымохода на его выходе равнялась не менее двух диаметров до первого поворота, а последних было как можно меньше на всем протяжении газохода. Каждый поворот создает дополнительное возмущение потока и турбулентность, вызывающая повышенное местное сопротивление. Соответственно, ухудшается сила тяги.

Чтобы поток газов, проходящий через круглое сечение дымохода, плавно перетекал в вертикальную шахту, горизонтальный участок от нее до отопительной установки лучше расположить под углом. В идеале этот угол равняется 45º, однако, это не всегда возможно, поэтому приемлемо значение 30 и даже 15º с наклоном в сторону агрегата. Если же последний оснащен нагнетателем или дымососом, то соблюдение наклона становится не столь важным, поскольку продукты горения выбрасываются принудительно.

Заключение

Такие параметры, как высота и размер дымохода для твердотопливных котлов имеют большое значение для их дальнейшей комфортной эксплуатации. Лучшее, что можно сделать, — это проработать данный вопрос еще на этапе проектирования здания, в крайнем случае — во время строительства. Последствия недоработок устранять будет сложнее и выйдет дороже

cotlix.com

РубрикаРазное
