Содержание

зачем она нужна и как ее обеспечить

Система вентиляции — важнейший элемент инженерной «начинки» современного загородного дома. Без нее ни о какой комфортной жизни на лоне природы и говорить не приходится. И самый эффективный и надежный способ проветрить помещение — система вентиляции с механическим побуждением.

Современный дымоход и вентиляция на крыше

Раньше в традиционных рубленых домах микроклимат не был вредным для здоровья. Дома строили из натуральных материалов — сосны или березы. Зазоры между бревнами уплотняли мхом или пенькой. Да и рамы, окна, двери делали из древесины. По нынешним представлениям — суперэкологичное жилье. Специальное вентиляционное оборудование для него не требовалось. Штатная для избы печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен.

Печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен

«Забортный» воздух через щели в стенах, окнах и дверях поступал в избу, собирал бытовые загрязнения и запахи, после чего в прямом смысле вылетал в печную трубу.

Сейчас традиционные избы с печами мало кто строит, предпочитая современные инженерные и архитектурные решения. Как показывает разнообразная и неиссякаемая почта www.7dach.ru, проблемы вентиляции в сознании рядового владельца дачного домика занимают в лучшем случае 47 место (надеюсь, этим утверждением я никого не обижу). И психологически это легко объяснимо: если горожанин вырвался за черту мегаполиса и оказался на природе, то уж чем-чем, а свежим воздухом он будет обеспечен по определению.

Если уж горожанин вырвался за черту мегаполиса и оказался на природе, то свежим воздухом он будет обеспечен по определению

Однако ароматы трав и скошенного сена не попадут в невентилируемый дом

, и вот почему:

Применение пластиковых окон, дверей с герметичным притвором и прочих конструктивных элементов, создающих изолирующий тепловой контур, ставит непреодолимую преграду свежему воздуху.
При отсутствии притока воздуха нет и вытяжки через вентканалы в санузлах и на кухне.
В результате воздух в наглухо закупоренных отсеках дачной «подлодки» насыщается всякого рода вредностями, которые выделяют современные стройматериалы. В перечне опасностей — краски, ДСП, ковровые покрытия, постельные принадлежности и пр. Внимательно оглядев комнаты, вы сможете сами расширить этот список.

Через некоторое время новосел начинает понимать, что с экологией жилища что-то не так. Не стану касаться проблем со здоровьем, так как я не медик. Однако есть немало признаков отсутствия грамотной вентиляции, которые видны невооруженным взглядом: из-за сырости портится казавшаяся безупречной отделка, на выбранных на домашнем совете миленьких обоях проступают черные точки грибка… Но не будем о грустном.

Сколько воздуха нам нужно?

Представьте себе, эти объемы воздуха, выраженные в цифрах, хорошо известны и закреплены в соответствующих строительных нормах и правилах. Согласно СНИПу, для жилых комнат (в момент присутствия там жителей) необходимо не менее однократного обмена объема воздуха в течение 1 часа. То есть если вы живете в спальне площадью 16 кв. м и потолком высотой в 3 м, то в час для спокойного сна хозяевам потребуется 50 кубометров воздуха. Между прочим, его масса составляет 60 кг. За ночь в этой спальне его должно смениться до полутонны. Оцените эту цифру. Где та машина, которая «прогонит» через комнату 400 кубических метров воздуха?

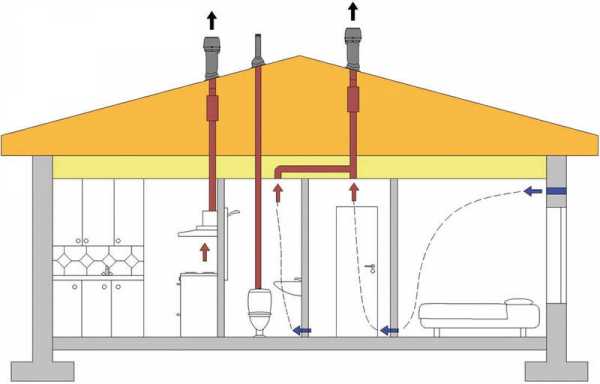

Схема удаления загрязненного воздуха. Фото — Vilpe

Заметно серьезнее ситуация в местах общего пользования. СНИП определяет, что:

из кухни в режиме обслуживания должно удаляться не менее 60 куб. м воздуха в час,
из ванны и уборной — по 25 куб. м/ч;
кратность воздухообмена в других помещениях, а также во всех вентилируемых комнатах в нерабочем режиме должна составлять не менее 0,2 объемов помещения в час;
в тренажерный зал, бильярдную, постирочную, бассейн и гараж необходимо подавать не менее 80 куб.м/ч. свежего воздуха;
комфорт в сауне достигается при вентиляции этого помещения из расчет 5 куб.м/час на каждого человека;
в теплогенераторной (котельной) — не менее 60 куб.м/час (вообще, вентиляция и обустройство котельной — тема совершенно отдельной серьезной статьи).

Сможет ли обеспечить эти объемы открытая форточка пластикового окна? Использовать открытые окна для притока свежего воздуха хорошо летом, в теплую сухую погоду. В технических помещениях — круглогодично. Но если рядом с вашей дачей проходит автодорога, через постоянно открытые (или даже приоткрытые) окна в дом будет проникать шум, а зимой возможны сквозняки, а то и непрошеные гости.

Имеющиеся на некоторых моделях окон специальные клапаны для проветривания не решают задачу кардинально: лучшие из них способны пропустить в дом не более 20 кубиков воздуха в час.Тем, кто изучил предыдущий абзац, эта «двадцатка» вряд ли покажется соблазнительной.

Схема движения воздушных потоков

Две версии климатического уюта

Известны 2 системы вентиляции: с естественным и принудительным воздухообменом. Основной недостаток первой — в том, что эффективность ее работы зависит от переменных факторов: температуры воздуха, направления и скорости ветра. Чтобы тяга работала энергично, температура воздуха на улице должна быть около 0 °C или ниже, а минимальный перепад между уровнем забора воздуха в помещениях (т.е. высотой установки приточных решеток или хотя бы форточки) и его выброса (высотой оголовка дымохода или вентканала) — не менее 3 метров.

На этом фото нас интересует фановая вентиляционная труба

Для одноэтажной дачи это вовсе не характерно. Лишь только на улице потеплеет, и такая система вообще перестает работать.

Вспоминается испепеляющее лето 2010 года, которое я провел в одноэтажном каркасном домике с довольно высокой вентиляционной трубой. Результат естественной вентиляции в жару — нулевой. Подносишь к обрезу канала лист бумаги, а он не шелохнется. Т.е. надежды на естественную вентиляцию именно тогда, когда она позарез необходима, развеялись полностью.

Поэтому, чтобы обеспечить на даче климатический уют, ее оборудуют принудительными механическими системами вентиляции, независящими от температурных колебаний наружного воздуха и высоты вентиляционной трубы.

В едином канале собраны и дымоходы, и вентиляционные трубы

Механическая вентиляция особенно нужна в проблемных по температуре, влажности и наличию запахов помещениях: котельных, встроенных гаражах, постирочных, мастерских.

Удаляем застойный воздух: принудительная вентиляция

Самый простой вариант принудительной вентиляции включает активную вытяжку и естественный приток. В ней загрязненный воздух механически эвакуируется за пределы дома. Для этого используют разного рода лопастные вентиляторы. Они создают небольшое разряжение на обрезе вентканала, что вытягивает загрязненный воздух из помещений.

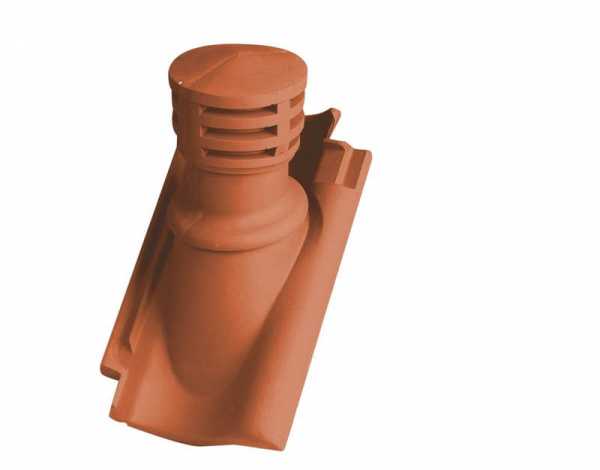

Крышный вентвыход

Ему на смену, по законам физики о равенстве давлений в сообщающихся сосудах, поступает свежий воздух — через приоткрытые окна (или щели в них), зазор под дверью и пр. Для устойчивой работы такой вентиляции необходима атмосферная сообщаемость помещений. Двери с герметичным притвором должны быть как минимум приоткрыты. При закрытых окнах и дверях загрязненный воздух из дачного дома никуда не уйдет: вентиляторы, даже если включить их на полную мощность, будут «захлебываться» и выйдут из строя раньше времени.

Кроме дымохода, в крышной проходке установлены вентиляционные трубы. На заднем плане — река Дон. Фото — А. Савченко

Здесь же уместно рассказать об обеспечении индивидуальной вытяжки в туалетной и ванной комнатах, на кухне, а также в технических помещениях. Устанавливаемые в них локальные вентиляторы по конструкции делятся на осевые и центробежные. График их работы зависит от назначения вентилируемых помещений.

Согласитесь, зачем тратить электричество на работу вентилятора в ванной, пока там никого нет? Совсем ни к чему! Поэтому такие вентиляторы оснащаются разными (по принципу срабатывания) датчиками — движения, влажности и пр. В туалете, например, разумно подключить вентилятор к выключателю.

В туалете, например, разумно подключить вентилятор к выключателю. Фото с сайта allwantsimg.com

Однако даже в такой, казалось бы, простой вещи есть свои нюансы. Так, по понятным причинам целесообразно продлить работу туалетного вентилятора минут на 5-10 после выключения света. Простенькое реле времени, включенное в электрическую цепь вентилятора, решит эту деликатную проблему.

Настенные вентиляторы удаляют воздух через каналы, предусмотренные в стенах еще при строительстве дома. Если вы строите дом заново, то уже в проекте следует заложить возможность оптимальной вентиляции помещений. Для этого лучше не «разбрасываться» на локальные, а установить в подсобке или на чердаке центральный вытяжной вентилятор, единый на всю дачу. Его соединяют с объектами вытяжки воздуховодами. Для центрального вытяжного вентилятора конструктивно используется центробежная схема, способная «перелопатить» воздух из нескольких всасывающих воздуховодов. У таких аппаратов пониженный уровень шума, и все-таки лучше расположить их подальше от спальни и детской.

Дуем в обе стороны: системы приточно-вытяжной вентиляции

У рассмотренных систем трудно найти недостатки в теплую погоду, однако они выявляются с приходом холодов. Дело в том, что воздух зимой идет внутрь без предварительного подогрева. Разумеется, это приводит к сквознякам и к местному переохлаждению комнат. И зимой, и летом такие системы не рассчитаны на очистку воздуха от пыли и запахов. Этот набор недостатков стал причиной создания более совершенной системы приточно-вытяжной вентиляции

. Она подает в помещения достаточное количество очищенного и, если этого требует погода, подогретого свежего воздуха. А отработанный выводит с помощью вентиляторов.

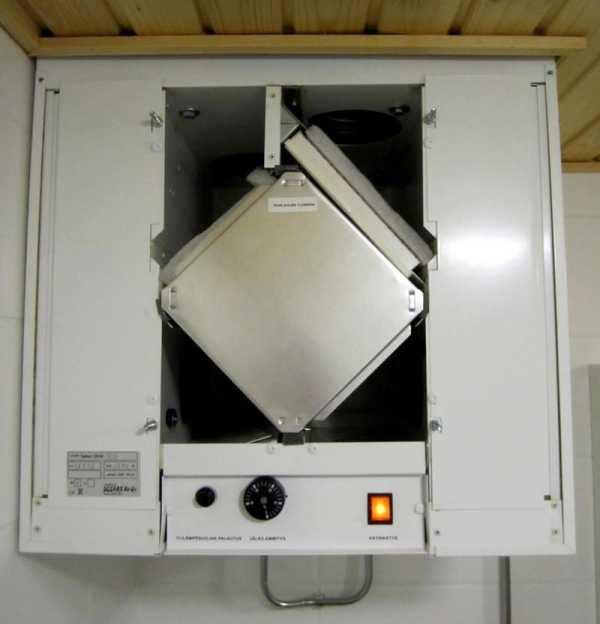

Теплоутилизатор – сердце теплосберегающей вентсистемы

Подобные вентсистемы разумно устанавливать в домах по соседству с автострадами. Они не позволят автомобильному смраду отравить дачную жизнь. Требуется такая установка и в помещениях с бассейном. Но создание в них комфортного микроклимата — большая отдельная тема, которую мы сегодня рассматривать не будем.

Для принудительной подачи свежего воздуха разумно использовать заводские моноблочные приточные установки, а не заниматься самодеятельностью. Хотя креативные и мастеровитые дачники могут со мной и не согласиться. За это мы их и уважаем.

Установки монтируют на чердаке или снаружи дома. После очистки и тепловой обработки воздух по сети воздуховодов поступает в комнаты. Расположение воздуховодов также должно быть предусмотрено еще на стадии проектирования. Чаще всего их размещают за подшивным потолком. А это «съедает» 10-15 см высоты помещения.

Нередко в паре с приточной установкой применяют крышный вытяжной вентилятор. Разумеется, приточная установка и вытяжной вентилятор обязаны «тянуть» синхронно, иначе на даче будет то повышенное, то пониженное давление.

Крышный вентилятор. Фото с сайта ventilationpro.ru

Переходим к серьезным технологиям. То есть не «топорной» перегонке воздуха из пустого в порожнее, а к бережному использованию накопленной в доме тепловой энергии. Это система вентиляции на базе энергосберегающей приточно-вытяжной установки с пластинчатым рекуператором или роторным теплоутилизатором.

Традиционно установка монтируется на чердаке. Для воздухообмена сооружают 2 сети воздуховодов:

Забор воздуха из сада, а также его доставка из установки в помещения идет по сети приточных воздуховодов.
Из помещений воздух возвращается в приточную установку.
И далее уходит за пределы здания по сети обратных воздуховодов.

Выходные обрезы подводящих и обратных воздуховодов — единственные видимые элементы этих непростых инженерных систем, наличие которых легко определить по дизайнерским вентиляционным решеткам.

Вентрешетки

Приточно-вытяжные установки с рекуператором снижают затраты на подогрев приточного воздуха на 10-70 %. В их основе лежит пластинчатый перекрестно-поточный рекуператор — пакет тонких металлических пластин, между которыми оставлены промежутки. Удаляемый из помещения воздух протекает в каждый второй промежуток между пластинами, а свежий — идет через остальные каналы. Поскольку пластины очень тонкие, они без труда передают тепло от нагретого воздушного потока к более холодному.

Приточно-вытяжные установки с роторными теплоутилизаторами импортного производства — вершина вентиляции с максимальным сбережением энергии. Но они достаточно дороги и на обычных дачах пока распространения не получили.

Схема движения потока воздуха

Однако завершить статью я хотел бы ободряющим рассказом об одной замечательной отечественной разработке, достойно воплощенной в металле. Создана она в промышленном Омске, на предприятии «Экотерм». Называется установка УВРК-50. Чтобы понять суть ее работы, можно провести аналогию с тем, как мы дышим на сильном морозе — через теплое шерстяное кашне. При выдохе ему отдается часть тепла и влаги, а при вдохе свежий воздух, проходя через материю, вбирает тепло и влагу и возвращает их организму. Таким образом обеспечивается вентиляция легких с оптимальным энергосбережением.

При использовании этой системы применяется совместная работа двух установок в соседних комнатах. Они попеременно автоматически включают различное направление движения потоков и обеспечивают свежим чистым воздухом квартиру площадью 60 кв. м с минимальными энергопотерями. Энергопотребление не превышает 30 Вт, а уровень шума – 42 дБ.

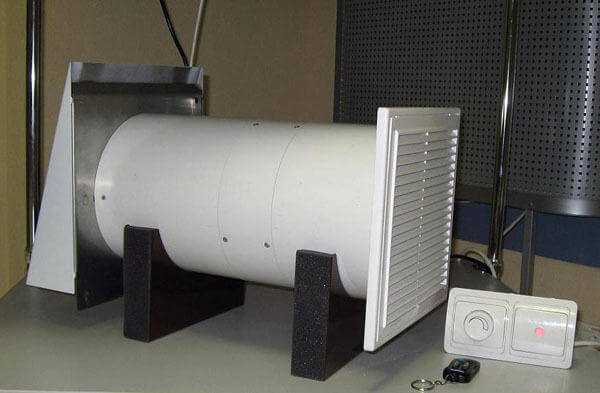

Вентустановка

Входные отверстия установки облицованы решетками, располагающимися как в интерьере, так и на фасаде дачи.

На разработку этой конструкции сибирских умельцев подвигло неудовлетворительное, я бы сказал безобразное состояние воздуха в помещениях с закрытыми стеклопакетами. И хотя УВРК-50 создавалась для городских условий, нет никаких ограничений для ее использования на дачах.

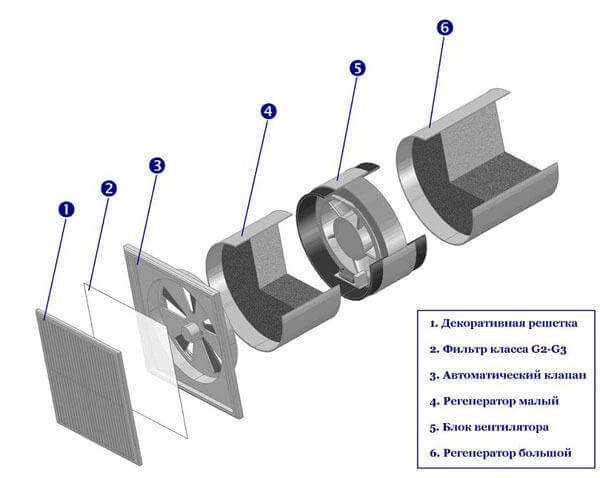

Основные элементы установки

Вот вам и загородный лайт-вариант приточно-вытяжной вентиляции. Честь и хвала этим инженерам!

А как обстоят дела с вентиляцией в вашем загородном доме?

7dach.ru

Вентиляция на даче (дачного дома, туалета): как сделать своими руками?

Дачный домик на 6-10-20 сотках — место, где можно как отдыхать, так и работать, выращивая какие-нибудь культуры (или каких-то животных). Как и любое здание, дача нуждается в постоянном воздухообмене — это необходимо и для находящихся там людей, и для предотвращения сырости и плесени.

Сразу оговоримся: ниже пойдет речь именно про простые дачные домики, а не про «серьезные» коттеджи, предназначенные для комфортного круглогодичного проживания.

Основные нюансы и правила обустройства вентиляции в дачных домах

В большинстве своем дачный дом — это здание с чердаком, подвалом, дровяной печкой и обычно небольшой площадью. Построено оно может быть как из дерева, так и из кирпича или блоков.

Нередко на строительстве сезонных построек стараются сэкономить на всем чем можно. Поэтому чаще всего такие домики не имеют ни «полноценного» отопления, ни вентиляции, ни утепления. Поэтому зимой в них находиться если и можно, то разве что в верхней одежде и с протопленной печкой.

Из основных правил обустройства вентсистемы можно выделить такие пункты:

Систему стоит делать, ориентируясь на сезоны использования дачи. Если всю зиму он будет стоять закрытым — нужно продумать, как он будет проветриваться в это время.
Делать вентиляцию нужно не только в жилых комнатах. Сарай, чердак, подпол, подвал — все это тоже требует проветривания.
Если внутри какого-то из помещений поддерживается повышенная влажность (что для дач является обычным делом) — хотя бы в этой комнате лучше сделать принудительную систему.
Необходимо обустраивать и приток, и вытяжку. Если воздуху будет через что поступать внутрь, но при этом не будет нормальной вытяжной системы — вентиляция не будет работать. И наоборот: если будет вытяжка, но внутрь не будет поступать воздух с улицы — эффекта тоже не будет.

Подборка общих советов (видео)

Способ воздухообмена в зависимости от типа здания

Способ воздухообмена во многом зависит от типа постройки. Это может быть:

Деревянное здание. Дерево способно пропускать воздух внутрь через щели и неплотности, обеспечивая приток (пусть и не всегда достаточный). Удаление воздуха может происходить через печной дымоход.
Дом из блоков (металлических контейнеров). Такие постройки обычно полностью герметичны и не имеют вентиляции, поэтому ее обязательно придется обустраивать самостоятельно.
Постройка из блочных материалов (кирпич, блоки из разных видов бетона) или из бетона. Воздух через такие стены не проходит, поэтому вентиляционная система должна закладываться при постройке. Удаление воздуха может осуществляться как через дымоход, так и через отдельный вентиляционный канал.

Как понять, нужно ли что-то делать с вентиляцией?

Если вы не строите дачу с нуля, а имеете (или приобрели) домик — нужно определиться: стоит ли беспокоиться о воздухообмене, или с вентиляцией все в порядке.

Самый простой способ — спросить об этом предыдущего владельца. Если такой возможности нет, или он сам не в курсе (к примеру — давно не был на даче), то можно обратить внимание на такие факторы:

Есть ли внутри плесень? Самый явный «индикатор» того, что с воздухообменом есть проблемы.
Ощущается ли внутри сырость?
Внутри на окнах, подоконнике, входной двери — образуется конденсат?
Воздух в доме спертый, затхлый?

На эти пункты стоит обратить внимание, когда вы приезжаете на дачу спустя какое-то время. Сырость и спертый воздух можно ощутить уже через несколько дней, а вот плесень — разрастется, если микроклимат нарушен, и вы не будете появляться на даче несколько месяцев.

Если какой-либо из этих «симптомов» вы заметили — с воздухообменом явно не все в порядке.

Расчет: сколько воздуха нужно?

Предположим, что вы бываете на даче только в теплую погоду. В жаркие месяцы на дачах обычно часто открыты окна и/или двери, и поэтому обеспечивается приток воздуха в точно достаточном количестве. Поэтому рассчитывать систему, если речь идет про «летний» домик — нужно только исходя из зимнего периода.

Схема естественной вентиляции и кухонной вытяжки с отдельным воздуховодом

Поскольку зимой дачи обычно стоят закрытыми — то не обязательно создавать в здании сильный воздухообмен. Достаточно будет обеспечить кратность в 0.35.

Посчитать достаточный для «нежилого» периода воздухообмен можно по формуле:

L = V x Кр, где:

L – воздухообмен, в м³/ч, который нам нужно создать;
V – объем помещения;
Кр — кратность воздухообмена (для дачи мы взяли 0.35 — норма для жилой спальни).

Учтите: в идеале расчет нужно производить для каждого помещения (комнаты) отдельно.

Системы по механизму воздухообмена: естественная или принудительная?

Одним из главных отличий является принцип создания воздухообмена — он может быть естественным или принудительным. Ниже рассмотрим каждый вариант и способ его обустройства своими руками.

Естественный

В этом случае воздух будет поступать и удаляться из помещения благодаря разнице давлений. Вентиляторы в такой схеме не используются. Подробнее про естественную систему можно почитать отдельно.

Схема дешевая (если и придется что-то покупать — то самые дешевые изделия, и на электричество тратиться не нужно), но малоэффективная — воздухообмен во многом зависит от погоды, и регулировать его сложно. Подойдет, если у вас маленький по площади дом, который используется только в летний период.

Для притока в естественных вентсистемах могут использоваться:

Приточные клапана — стеновые или оконные.
Переточная решетка во входной двери (подойдет, если площадь домика не превышает 20-40 «квадратов», иначе придется использовать слишком большую вентиляционную решетку).
Окна с микропроветриванием (для дач малоактуально, так как в сезонных домиках редко ставят дорогие окна).
Летом — просто открытые окна или двери (но зимой, когда они будут закрыты — все равно придется обеспечивать приток другим способом).

Для вытяжки — может использоваться либо печной дымоход (то есть ничего дополнительно делать не нужно, если дымоход уже есть), либо вытяжной воздуховод. Он монтируется в точке, максимально удаленной от точки притока (чтобы воздух протягивался через все помещение).

Приток ставится как можно ниже, вытяжка — как можно выше, под потолком. Если помещений несколько — точки притока обязательно должны быть в каждом, и располагаться напротив двери. Вытяжная труба может выводиться либо через крышу, выше конька, либо через стену горизонтально.

Наглядно о естественной системе (видео)

Принудительный

В этом случае и приток, и вытяжка будут осуществляться при помощи вентиляторов. Воздухообмен в этом случае получается более стабильным, его можно регулировать. Подходит для более просторных домов, в которых естественным способом организовать вентиляцию сложнее.

В остальном все правила такие же, как и при естественной схеме вентиляции — точки притока должны быть в каждом помещении, и устанавливаться напротив двери. Вытяжка — выводится через трубу либо на крышу, либо через стену.

Есть и другой вариант — монтируется система воздуховодов. В помещение заходит 1 труба с 1 вентилятором, и разветвляется: в каждое помещение заводится участок, через который будет поступать воздух.

Обустройство вентиляции для нежилых помещений

Важный нюанс: вентиляция (а точнее — поступление свежего воздуха и удаление «старого») нужна не только комнатам, где будут находиться люди. В ней нуждаются и нежилые помещения и пространства:

Подпол.
Сарай.
Чердак.
Подвал.

Вентиляционная система в них нужна для предотвращения влажности и плесени.

Поскольку перечисленные места обычно имеют небольшую площадь, и не нуждаются в притоке большого количества воздуха — чаще всего в них достаточно просто проделать отверстия в стенах. Делать их нужно напротив друг друга.

Естественно-принудительная схема: воздух подается через приточные клапана в каждом помещении и удаляется через воздуховоды, подключенные к одному каналу с вентилятором

Более эффективный вариант — когда для притока делается простое отверстие, а вытяжка — проводится через трубу наверх (то есть точка притока располагается ниже точки вытяжки).

Если площадь этих помещений большая, и/или естественная вентиляция в них есть, и не справляется — можно организовать часть системы принудительно. Варианты такие:

Приточная вентиляция организуется через отверстия. Вытяжная — осуществляется через вентиляторы, которые ставятся в стену.
Приточная вентиляция организуется через отверстия. Для удаления воздуха в помещение заводится участок воздуховода, который подключен к вытяжному каналу в жилых помещениях.
И приток, и вытяжка — осуществляются через воздуховоды, которые подводятся к каждому помещению отдельно.

Обустройство вентиляции для жилых помещений

Обустройство вентсистемы для жилых помещений делается чуть сложнее, чем для нежилых.

Самый простой вариант — это естественный: приток организуется через отверстия в каждой комнате, а удаление воздуха осуществляется через печной дымоход. Такого способа более чем достаточно для небольшого домика площадью в 25-30 «квадратов».

Если этого не хватает, или если печки в доме нет — для удаления воздуха можно смонтировать вытяжную трубу, которая будет идти на крышу, или через стену на улицу.

Если этого недостаточно, или сразу хочется получить более серьезную и эффективную систему — в вытяжную трубу лучше вставить вентилятор. Приток — все также организуется через отверстия в каждой комнате.

Вентсистемы с принудительной подачей и удалением воздуха — для дачи являются редкостью: слишком уж маленькие площади для их использования. Обычно даже для больших домов достаточно принудительной вытяжки.

Пример готовой схемы вентиляции для дома из СИП-панелей (видео)

Что делать в зимний период?

Проветрить дачу летом — можно без проблем. Другое дело — сделать систему воздухообмена, когда на улице холод.

Если зимой в дачном домике никого нет — то устройство системы может выглядеть так:

Для подачи свежего воздуха — устанавливаются стеновые или оконные клапана.
Удаление воздуха — осуществляется через дымоход печки или через вытяжную трубу.
Все двери внутри здания — открываются. Также открываются лазы в подвал, на чердак, и люк в подпол, если он есть.

Самая сложная задача — устройство нормального воздухообмена в зимнее время года для дачного домика, когда туда кто-то приезжает.

Проблема в том, что такие постройки обычно не имеют серьезного утепления, из-за чего поддерживать внутри комфортную температуру — сложнее. Поэтому при планировании вентиляции стоит сразу решать — будете ли вы посещать дачу зимой, или нет.

Если будете — то можно сделать следующее:

Обустроить только одну жилую комнату — в идеале ту, в которой стоит печь. Остальные комнаты на время своего пребывания на даче — закрывать.
Не делать в этой комнате точки притока (или закрывать ее на время своего пребывания). Пусть воздух поступает сюда из соседних комнат, через щели под дверьми: внутри помещения температура хоть чуть-чуть, но выше уличной. За счет этого в жилую комнату воздух будет поступать более теплый, чем напрямую с улицы.
В жилой комнате установить рекуператор — приточно-вытяжное устройство с теплообменником внутри. При работе оно обновляет воздух в помещении, при этом частично сохраняя его тепло.
Вместо рекуператора можно установить просто приточную установку с нагревателем — это и проще, и дешевле.

ventihome.ru

виды, как сделать своими руками

Системы вентиляции — важнейшие инженерные элементы, которые необходимо внедрять в загородные дома. Жизнь на природе — замечательная вещь, но разве можно говорить о комфортном проживании, если в вашем дачном домике приходится ежедневно дышать отработанным воздухом? Да, парадоксально получается — вокруг озера и реки, свежие лесные ветра, птицы поют, а нам, людям, приходится строить вдали от цивилизации дома, чтобы на лоне природы продолжать задыхаться в углекислоте. Выходит, что вентиляция дачного дома — не излишество, а необходимая мера.

Тем не менее, возникает вполне логичный вопрос: как же раньше люди жили в маленьких домиках и обходились без вентиляции? Ведь, вентиляции не было, электричества тоже не было, ни о каких воздуховодах и речи быть не могло. По сути, состав воздуха в дачных домах с тех времен не изменился, более того, он стал лучше. Это ведь раньше разжигали печь, и понеслась — мать, отец и десяток ребятишек садились греться у печи и никто даже не думал об угарном смоге, которым приходится дышать; дымоход еле справляется — и то хорошо. И никто не жаловался! Почему? Ответ кроется в принципах строительства домов.

Микроклиматические условия в старинных рубленых домиках были абсолютно безвредны, дом строили из дерева — в расход шла сосна, береза и всё что попадется. Между бревнами возникали зазоры и их заполняли натуральными уплотнителями — например, мхом. По современным понятиям, это были бы 100% экологичные дома, воздухообмен постоянно осуществлялся, и всем хватало свежего воздуха.

Современные дома — строения из бетона, пенобетона, кирпича или того же дерева. Но все материалы пропитывают антисептиками, антипожарками, обрабатывают гидроизоляционными растворами, утепляют пенопластами. Воздуху неоткуда браться.

Основы вентиляции для дачного дома

Сколько же нам нужно воздуха для того, чтобы мы чувствовали себя комфортно в своем дачном доме? Необходимый объем воздуха с технической точностью уже давно прописан в нормативных документах и СНИПах.

Согласно этим документам, жилые комнаты (когда внутри есть люди) должны получать однократное пополнение воздуха один раз в час.

Для примера, рассмотрим спальню 16 квадратных метров и высотой потолка 3 метра (довольно стандартные габариты). Получается, что 50 кубов воздуха каждый час обеспечит вам в этой спальне спокойный сон. Масса этого воздуха составит около 50 килограмм, таким образом, за одну ночь из вашей комнаты должно прийти и уйти пол тонны воздуха. Но это всего лишь небольшая спальня. Куда серьезнее обстоит дело с теми уголками вашего загородного дома, которые по праву можно считать местами общего использования.

Вентиляция в дачном доме является необходимостью, и вот, почему:

Из кухни должно уходить порядка 60 кубов воздуха каждый час;
Из ванной комнаты и санузла должно уходить около 20-30 кубов;
Тренажерные залы, бассейны, бильярдные комнаты, гаражи — все эти помещения, делающие нашу жизнь на даче комфортной, требуют каждый час удалять до 100 кубов воздуха.

После таких данных, которые предлагает СНИП, и которые являются 100% проверенными и доказанными, следует задать главный вопрос: открытые форточки способны производить вентиляцию такого масштаба? Полагаем, что нет. Более того, зимой форточки не откроешь. Хорошо, если Ваш домик расположен на берегу озера, но как обеспечивать приток свежего воздуха, если недалеко от домика проходит автомагистраль? Постараемся разобраться, как правильно организовать вентиляцию в загородном доме.

Основные виды вентиляции для дачного дома

Существуют два виды вентиляционных систем для дачного домика:

системы естественного воздухообмена;
системы принудительного воздухообмена.

Первая система оказывается не всегда достаточно эффективной. Причина этого в том, что для эффективности воздухообмена, температура снаружи должна быть близка к нулю градусов или еще ниже, а наименьшая высота проточной решетки — около трех метров. Получается, что эта система обладает двумя недостатками и двумя достоинствами:

Плюсы:

зимой данный способ вентиляции наиболее эффективен;
в двухэтажных домах можно добиться оптимального уровня установки решеток или форточек;

Минусы:

летом, особенно в очень жаркие дни, эта система не будет работать вообще. Воздух не будет заходить в помещение;
для одноэтажных домов систему почти невозможно реализовать, так как разница в уровнях воздухозабора соизмерима с высотой потолков помещений.

Таким образом, для создания в дачном доме идеальной климатической атмосферы, наиболее рациональным будет внедрение принудительных механических вентиляционных систем. Они не зависят от колебаний температуры, высоты вентиляционных труб и прочих факторов.

Механические вентиляционные системы отлично подходят в помещении, где есть проблемы связанные с температурой, влажностью или с наличием неприятных запахов. Такая система отлично подойдет в мастерской.

Приточно-вытяжная вентиляционная система

Приточно-вытяжные системы для дачи — отличное решение, но следует помнить о том, что в зимнее время воздушный поток попадает внутрь без нагрева. Такая система, в холодное время года, приведет к появлению сильных сквозняков и к чрезмерному охлаждению комнат. Это многим знакомо: в отлично проветриваемом домике летом можно спрятаться от испепеляющего знойного солнца, зато зимой невероятно холодно.

Более того, такие системы не рассчитаны на фильтрацию воздуха — пыль, неприятные запахи — все это будет попадать внутрь помещения.

Все эти недостатки, порой, делают проживание в доме невыносимым. Именно поэтому была создана усовершенствованная система приточно-вытяжной вентиляции. Принцип простой: вентиляция подает внутрь дома достаточное количество чистого воздуха, который проходит предварительную фильтрацию. Если на улице холодно, то воздух после фильтрации прогревается. Отработанный воздух при помощи вентиляторов через воздуховоды выводится наружу.

Для домиков, которые построены недалеко от автомагистралей, оснащение подобными системами будет крайне разумным. Также рацинально обустраивать такими устройствами помещение с бассейном, дабы уводить наружу отработанный воздух, насыщенный водяным паром.

Вместе с приточной установкой также есть смысл применять крышные вентиляторы. Это не является обязательным, но улучшит и дополнит всю систему. Если приточное устройство и вытяжной вентилятор будут работать в синхронном режиме, т.е. выкачивать и вкачивать одинаковые объемы, то результат можно будет считать отличным.

В ином случае, если приходить будет воздуха больше, чем уходить, это приведет к повышению давления в доме; если уходить будет больше, чем приходить, то давление будет, наоборот, пониженным. Для того чтобы избежать таких неприятностей есть смысл использовать приточный клапан.

Установив дополнительный вентилятор в санузле, при помощи разветвленных воздуховодов можно обеспечить вентиляцию в туалете или ванной комнате.

Принудительная вентиляция

Самым простым вариантом принудительных систем вентиляции является активная вытяжка и естественные притоки воздуха. Эта система в автоматическом режиме обеспечивает удаление загрязненного воздуха далеко от дома. Для реализации данного вида вентилирования дачного домика, используют различные разновидности лопастных вентиляторов. Эти устройства создают малые разряжения на обрезах вентиляционных каналов. Благодаря этому отработанный воздух вытягивается из помещения самостоятельно.

Согласно закону физики, который гласит, что в сообщающихся сосудах давления одинаковы, на смену вытянутого загрязненного воздуха должны прийти новые, свежие воздушные массы. «Всасывание» нового воздуха будет происходить через все открытые окна, дверные зазоры и так далее. Для того чтобы принудительная вентиляция работала оптимально, необходимо, чтобы помещения были атмосферно сообщаемы. Дверь должна содержать герметичные притворы и быть приоткрытой. Если все окна будут плотно закрыты, отработанный воздух не покинет помещения и даже, если вы включите вентиляторы на все мощности, то они попросту «захлебнутся» и выйдут из строя.

Также разумным будет установить индивидуальные вытяжные конструкции в санузле и ванных помещениях. В комнатку устанавливается локальный вентилятор, который выводит отработанный воздух. Вентиляторы, рассчитанные на санузлы и душевые, бывают двух типов: осевой вентилятор и вентилятор центробежного типа.

Неразумно будет подключать вентилятор к сети напрямую, чтобы он работал круглые сутки без остановки. Во-первых, это приводит к излишним тратам электроэнергии, во-вторых, ресурс устройства исчерпает себя раньше, чем нужно. Поэтому будет рационально установить в ванной комнате или санузле датчик движения, чтобы вентилятор включался, когда кто-то появляется, либо подключить устройство к выключателю, тогда система будет запускаться вместе со светом.

aeroclima.ru

видео-инструкция как сделать своими руками, особенности вытяжки в туалете, фото

Некоторые застройщики в процессе возведения загородных строений не обращают должного внимания на вопрос, как сделать вентиляцию на даче. Впоследствии можно столкнуться с массой проблем в виде сырости в помещениях, неприятного запаха и даже возникновения плесени и грибка. Чтобы этого избежать, необходимо продумать, как в вашем загородном доме будет налажен воздухообмен.

Простая система, при которой воздух проникает в помещение через решетки, а уходит через специальные вентиляционные каналы

Варианты вентиляционных систем в зависимости от типа строения

Для начала рассмотрим, какие основные способы воздухообмена реализуются в дачных строениях:

Деревянные строения	Если ваш домик возводится исключительно из древесины, то о вентиляции можно не волноваться, древесина обладает хорошей воздухопроницаемостью и обеспечивает поддержание оптимального микроклимата в помещении без установки специальных систем и коммуникаций.
Домики из бруса с печкой	Еще один отличный вариант, который часто выбирают те, кто возводит строение своими руками. Бревна через торцы хорошо впитывают воздух и выделяют его в помещении, дополнительный воздухообмен обеспечивается через дымоход, поэтому с поддержанием оптимальной влажности проблем не возникнет.
Дачные дома из блок-контейнеров	Этот вариант пользуется высокой популярностью по причине простоты возведения: не нужна никакая инструкция, вы совмещаете несколько блоков — и дом готов. Но эта система достаточно герметична, и без дополнительной вентиляции не обойтись, хотя чаще всего она уже есть в конструкции, поэтому вам не придется беспокоиться за воздухообмен.
Другие типы строений	Речь идет о щитовых зданиях, сооружениях из кирпича, блоков, бетона и других материалов, плохо пропускающих воздух. Здесь в любом случае потребуется устройство вентиляции, это может быть как естественная, так и принудительная система. Подробнее на каждом из вариантов мы остановимся ниже.

На фото: простейшим вариантом естественной вентиляции является закрываемый лючок в верхней части стены

Варианты устройства систем

Какой бы вариант вы ни выбрали, в первую очередь его стоит проверить на соответствие следующим условиям:

В холодное время года система не должна выстужать воздух в помещении, это очень важный фактор, так как в противном случае затраты на отопление дачи будут гораздо выше, чем того требуется.

Важно!
Для домов, которые не отапливаются зимой, этот пункт можно опустить, все равно в холодный период конструкция охлаждается с вентиляцией или без нее.

Воздухообмен должен быть постоянным и непрерывным, это является залогом поддержания оптимального микроклимата в помещении. В летнее время это принесет прохладу, а в зимнее — освежит воздух без излишнего охлаждения.
Проветриваться должны все помещения в доме, не должно быть комнат, в которых отсутствует циркуляция воздуха, так как это чревато возникновением сырости и плесени.
Вентиляция в дачном туалете, душевой, кухне и других помещениях с повышенной влажностью должна быть интенсивной. Воздухообмен должен быть постоянным, это позволит избежать возникновения неприятных запахов.

Совет!
Особого внимания заслуживают отдельно стоящие туалеты, в них устройство вентиляции обязательно.
Это не сложно, но необходимо заложить все трубы еще на этапе строительства, не забывайте об этом важном моменте.
Вся система очень наглядно отражена на схеме ниже.

Так делается вентиляция в туалете на даче

Еще один момент – система воздухообмена ни в коем случае не должна создавать сквозняков. Это очень важно, поэтому расположение каждого из элементов нужно планировать продуманно и осознанно.

Естественная вентиляция

Этот вариант реализуется на большинстве дач.

Его популярность обусловлена простотой и эффективностью, но очень важно провести все работы правильно:

Вот так на схеме выглядит система естественного воздухообмена

Вентиляционные каналы закладываются внутри стен, именно поэтому важно позаботиться о них еще в процессе постройки здания. Если упустить этот фактор из вида, то единственным вариантом может стать установка коробов, которые портят внешний вид помещения.
Самая простая вентиляция на даче своими руками устраивается из оцинкованных труб диаметром 100-150 мм, также не стоит забывать и о фасонных элементах – поворотах и ответвлениях. Цена этого варианта достаточно демократична, что и служит основной причиной его популярности среди застройщиков.
В продаже имеется множество фасонных элементов различных размеров и форм, поэтому проблем с их приобретением не возникнет

Совет!
Самые надежные и долговечные системы делаются из нержавеющей стали.
Этот материал обладает отличными эксплуатационными свойствами и практически неограниченным сроком службы, но и его стоимость в разы превышает вариант с оцинковкой.

Как правило, заборные отверстия располагаются в нижней части стен и с наружной стороны закрываются декоративными решетками для защиты от мусора и проникновения насекомых и грызунов, воздух обычно поступает через приоконное пространство или над проемом.
Вытяжные же магистрали необходимо располагать под потолком, так обеспечивается наилучший воздухообмен. Трубы должны выходить на крышу дачи и выступать над плоскостью не менее чем на 0.5 метра.

Колпак на трубе предотвращает попадание в систему мусора и атмосферных осадков

Принудительная вентиляция

Этот вариант чаще всего применяется на кухнях и в туалетах, то есть там, где требуется особенно интенсивный воздухообмен. Очень важным фактором является наличие электричества, если его нет, то о проекте можно забыть, согласитесь, аренда дизель-генератора для дачи или использование аккумуляторных батарей ради вентиляции в туалете – не самое рациональное решение.

В целом работы выглядят следующим образом:

В первую очередь к вентиляционному каналу прокладывается кабель для электропитания, проводка может быть как скрытой, так и наружной (в этом случае лучше всего использовать кабель-канал).
Далее рассчитывается необходимая мощность вентилятора, который будет устанавливаться. Это зависит от площади помещения, для туалета подойдут и маломощные варианты, для помещений побольше нужны более производительные приспособления.
Сам вентилятор подбирается в зависимости от формы и размера отверстия, он утапливается в стену, поэтому должен проходит в подготовленную нишу.

Важно подобрать вентилятор подходящей конфигурации, чтобы не пришлось дополнительно расширять проем в стене

При желании можно поставить оборудование, которое включается при включении света, так не придется ставить отдельный включатель. Можно и вовсе приобрести вентилятор с датчиком движения.

Вывод

Устройство качественной вентиляции – залог сохранения отличного микроклимата в дачном домике и гарантия предотвращения возникновения плесени и грибка. Видео в этой статье расскажет некоторые из затронутых вопросов более подробно.

Добавить в избранное Версия для печати

9dach.ru

зачем она нужна и как ее обеспечить

Система вентиляции — важнейший элемент инженерной «начинки» современного загородного дома. Без нее ни о какой комфортной жизни на лоне природы и говорить не приходится. И самый эффективный и надежный способ проветрить помещение — система вентиляции с механическим побуждением.

По нынешним представлениям — суперэкологичное жилье. Специальное вентиляционное оборудование для него не требовалось. Штатная для избы печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен.

Печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен

Как обеспечить вентиляцию на даче

Сейчас традиционные избы с печами мало кто строит, предпочитая современные инженерные и архитектурные решения. Как показывает опыт, проблемы вентиляции в сознании рядового владельца дачного домика занимают в лучшем случае 47 место. И психологически это легко объяснимо: если горожанин вырвался за черту мегаполиса и оказался на природе, то уж чем-чем, а свежим воздухом он будет обеспечен по определению.

Однако ароматы трав и скошенного сена не попадут в невентилируемый дом, и вот почему:

Применение пластиковых окон, дверей с герметичным притвором и прочих конструктивных элементов, создающих изолирующий тепловой контур, ставит непреодолимую преграду свежему воздуху.
При отсутствии притока воздуха нет и вытяжки через вентканалы в санузлах и на кухне.
В результате воздух в наглухо закупоренных отсеках дачной «подлодки» насыщается всякого рода вредностями, которые выделяют современные стройматериалы. В перечне опасностей — краски, ДСП, ковровые покрытия, постельные принадлежности и пр. Внимательно оглядев комнаты, вы сможете сами расширить этот список.

Сколько воздуха нам нужно?

Представьте себе, эти объемы воздуха, выраженные в цифрах, хорошо известны и закреплены в соответствующих строительных нормах и правилах. Согласно СНИПу, для жилых комнат (в момент присутствия там жителей) необходимо не менее однократного обмена объема воздуха в течение 1 часа. То есть если вы живете в спальне площадью 16 кв. м и потолком высотой в 3 м, то в час для спокойного сна хозяевам потребуется 50 кубометров воздуха. Между прочим, его масса составляет 60 кг. За ночь в этой спальне его должно смениться до полутонны. Оцените эту цифру. Где та машина, которая «прогонит» через комнату 400 кубических метров воздуха?

Заметно серьезнее ситуация в местах общего пользования. СНИП определяет, что:

из кухни в режиме обслуживания должно удаляться не менее 60 куб. м воздуха в час,
из ванны и уборной — по 25 куб. м/ч;
кратность воздухообмена в других помещениях, а также во всех вентилируемых комнатах в нерабочем режиме должна составлять не менее 0,2 объемов помещения в час;
в тренажерный зал, бильярдную, постирочную, бассейн и гараж необходимо подавать не менее 80 куб.м/ч. свежего воздуха;
комфорт в сауне достигается при вентиляции этого помещения из расчет 5 куб.м/час на каждого человека;
в теплогенераторной (котельной) — не менее 60 куб.м/час.

Имеющиеся на некоторых моделях окон специальные клапаны для проветривания не решают задачу кардинально: лучшие из них способны пропустить в дом не более 20 кубиков воздуха в час.Тем, кто изучил предыдущий абзац, эта «двадцатка» вряд ли покажется соблазнительной.

Две версии климатического уюта

Известны 2 системы вентиляции: с естественным и принудительным воздухообменом. Основной недостаток первой — в том, что эффективность ее работы зависит от переменных факторов: температуры воздуха, направления и скорости ветра. Чтобы тяга работала энергично, температура воздуха на улице должна быть около 0 °C или ниже, а минимальный перепад между уровнем забора воздуха в помещениях (т.е. высотой установки приточных решеток или хотя бы форточки) и его выброса (высотой оголовка дымохода или вентканала) — не менее 3 метров.

Чтобы обеспечить на даче климатический уют, ее оборудуют принудительными механическими системами вентиляции, независящими от температурных колебаний наружного воздуха и высоты вентиляционной трубы.

Удаляем застойный воздух: принудительная вентиляция

Самый простой вариант принудительной вентиляции включает активную вытяжку и естественный приток. В ней загрязненный воздух механически эвакуируется за пределы дома. Для этого используют разного рода лопастные вентиляторы. Они создают небольшое разряжение на обрезе вентканала, что вытягивает загрязненный воздух из помещений.

Ему на смену, по законам физики о равенстве давлений в сообщающихся сосудах, поступает свежий воздух — через приоткрытые окна (или щели в них), зазор под дверью и пр.

Для устойчивой работы такой вентиляции необходима атмосферная сообщаемость помещений. Двери с герметичным притвором должны быть как минимум приоткрыты.

При закрытых окнах и дверях загрязненный воздух из дачного дома никуда не уйдет: вентиляторы, даже если включить их на полную мощность, будут «захлебываться» и выйдут из строя раньше времени.

Здесь же уместно рассказать об обеспечении индивидуальной вытяжки в туалетной и ванной комнатах, на кухне, а также в технических помещениях. Устанавливаемые в них локальные вентиляторы по конструкции делятся на осевые и центробежные. График их работы зависит от назначения вентилируемых помещений.

Его соединяют с объектами вытяжки воздуховодами. Для центрального вытяжного вентилятора конструктивно используется центробежная схема, способная «перелопатить» воздух из нескольких всасывающих воздуховодов. У таких аппаратов пониженный уровень шума, и все-таки лучше расположить их подальше от спальни и детской.

Дуем в обе стороны: системы приточно-вытяжной вентиляции

У рассмотренных систем трудно найти недостатки в теплую погоду, однако они выявляются с приходом холодов. Дело в том, что воздух зимой идет внутрь без предварительного подогрева. Разумеется, это приводит к сквознякам и к местному переохлаждению комнат. И зимой, и летом такие системы не рассчитаны на очистку воздуха от пыли и запахов.

Этот набор недостатков стал причиной создания более совершенной системы приточно-вытяжной вентиляции. Она подает в помещения достаточное количество очищенного и, если этого требует погода, подогретого свежего воздуха. А отработанный выводит с помощью вентиляторов.

Для принудительной подачи свежего воздуха разумно использовать заводские моноблочные приточные установки, а не заниматься самодеятельностью. Хотя креативные и мастеровитые дачники могут со мной и не согласиться. За это мы их и уважаем.

Нередко в паре с приточной установкой применяют крышный вытяжной вентилятор. Разумеется, приточная установка и вытяжной вентилятор обязаны «тянуть» синхронно, иначе на даче будет то повышенное, то пониженное давление.

Традиционно установка монтируется на чердаке. Для воздухообмена сооружают 2 сети воздуховодов:

Забор воздуха из сада, а также его доставка из установки в помещения идет по сети приточных воздуховодов.
Из помещений воздух возвращается в приточную установку.
И далее уходит за пределы здания по сети обратных воздуховодов.

Приточно-вытяжные установки с рекуператором снижают затраты на подогрев приточного воздуха на 10-70 %. В их основе лежит пластинчатый перекрестно-поточный рекуператор — пакет тонких металлических пластин, между которыми оставлены промежутки. Удаляемый из помещения воздух протекает в каждый второй промежуток между пластинами, а свежий — идет через остальные каналы. Поскольку пластины очень тонкие, они без труда передают тепло от нагретого воздушного потока к более холодному.

Приточно-вытяжные установки с роторными теплоутилизаторами импортного производства — вершина вентиляции с максимальным сбережением энергии. Но они достаточно дороги и на обычных дачах пока распространения не получили.

Однако завершить статью хотелось бы ободряющим рассказом об одной замечательной отечественной разработке, достойно воплощенной в металле. Создана она в промышленном Омске, на предприятии «Экотерм». Называется установка УВРК-50. Чтобы понять суть ее работы, можно провести аналогию с тем, как мы дышим на сильном морозе — через теплое шерстяное кашне. При выдохе ему отдается часть тепла и влаги, а при вдохе свежий воздух, проходя через материю, вбирает тепло и влагу и возвращает их организму. Таким образом обеспечивается вентиляция легких с оптимальным энергосбережением.

При использовании этой системы применяется совместная работа двух установок в соседних комнатах. Они попеременно автоматически включают различное направление движения потоков и обеспечивают свежим чистым воздухом квартиру площадью 60 кв. м с минимальными энергопотерями. Энергопотребление не превышает 30 Вт, а уровень шума – 42 дБ.

Входные отверстия установки облицованы решетками, располагающимися как в интерьере, так и на фасаде дачи.

На разработку этой конструкции сибирских умельцев подвигло неудовлетворительное, или даже безобразное состояние воздуха в помещениях с закрытыми стеклопакетами. И хотя УВРК-50 создавалась для городских условий, нет никаких ограничений для ее использования на дачах.

Вот вам и загородный лайт-вариант приточно-вытяжной вентиляции. Честь и хвала этим инженерам! опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

econet.ua

в чем ее необходимость и как ее организовать |

Поэтому принудительная вентиляция в дачном доме жизненно необходима. Задуматься о вентилировании помещений стоит еще на стадии проектирования дома и предусмотреть каналы в стенах при установке настенных вентиляторов. Также можно разместить в чердачном помещении один общий вытяжной вентилятор, который соединяется воздуховодами со всеми объектами вытяжки.
