Станок для болгарки отрезной – Отрезной станок из болгарки своими руками

Содержание

Отрезной станок из болгарки своими руками пошагово

При необходимости частого выполнения работ по разрезанию металлических труб и профиля относительно небольшого сечения без отрезного станка работать трудно. Можно пользоваться обычной болгаркой, но при отрезании небольших фрагментов или необходимости выполнения точного реза даже в руках опытного мастера, углошлифовальная машинка не дает требуемого результата. Самый бюджетный выход — сделать отрезной станок из болгарки своими руками.

Как сделать отрезной станок из болгарки своими руками мы расскажем ниже. Для этого потребуется минимум инструмента и материалов. Можно отметить одно — станок работает не хуже промышленного консольного и в условиях мелкосерийного производства или изготовления штучных деталей незаменим как в бытовых условиях, так и в металлообрабатывающей мастерской или ремонтном цехе.

Кроме того, самодельный отрезной мобильный станок из углошлифовальной машинки (болгарки) можно перевозить с собой на строительные объекты, где производится монтаж металлокаркасов (например, теплиц), кровельные работы, или иной вид действий, сопряженный с резкой металл.

Как сделать отрезной станок из болгарки своими руками показано на видео. Это под силу любому человеку, мало-мальски смыслящему в слесарных работах. Если модернизировать конструкцию, то можно обойтись без электросварки. Но в любой мастерской или цехе есть сварочный аппарат, поэтому исключать его из технологического процесса не будем.

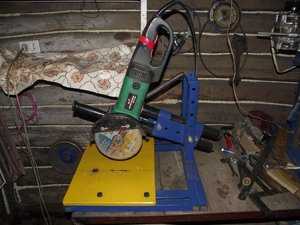

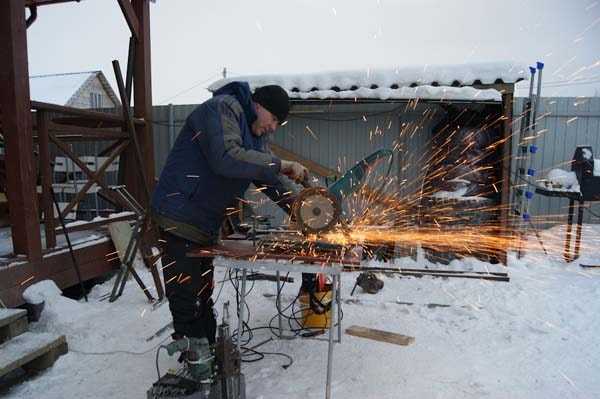

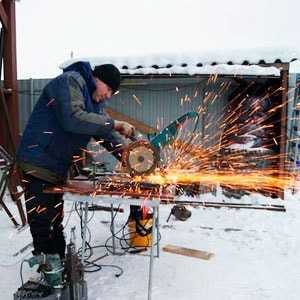

Консольный станок из болгарки

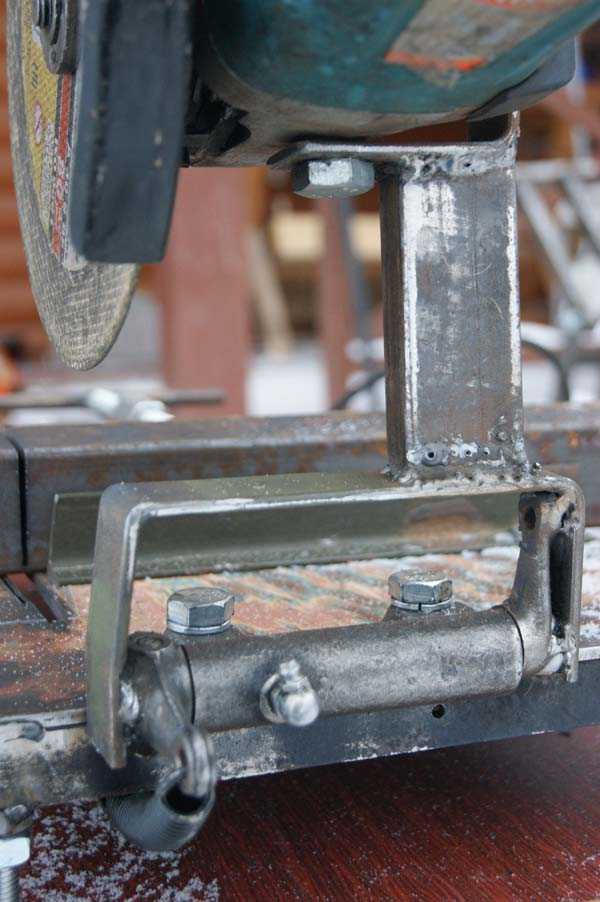

Основание станка — рабочий стол из металла (стали или алюминия), размером около 50Х50 см. Если вы собираетесь, время от времени, работать с длинными заготовками или металлическим листом, то ширину стола можно увеличить или предусмотреть возможность установки дополнительной плоскости. Для этого можно использовать выдвижной кронштейн, или откидную плоскость, в обычном состоянии находящуюся под столом и служащую его основанием.

На столе монтируется кронштейн для крепления болгарки на пружинном подвесе. Сила пружины подбирается такой, чтобы она могла удерживать болгарку в наклонном положении на высоте отрезного диска от заготовки не менее 15 -20 см. При резке инструмент должен подаваться к заготовке с небольшим, но ощутимым усилием.

Углошлифовальная машина зажимается в коробчатом корпусе на винтах. Размеры и конфигурация прижимных пластин подбираются с таким расчетом, чтобы:

обеспечивался легкий доступ к пусковой кнопке;
инструмент прочно удерживался, и при усилии резки не возникало биений и отклонений;
монтаж и демонтаж не занимал много времени.

Чертежи самодельного станка можно подкорректировать в зависимости от размеров и мощности конкретного инструмента. Здесь важно только одно — чтобы инструмент удерживался прочно и плоскость вращения диска была строго перпендикулярной плоскости стола. На самом столе в зоне вращения круга выполняется прорезь, чтобы рабочая часть инструмента свободно входила в него и не задевала металла.

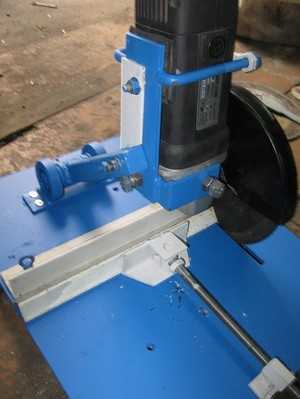

Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки. При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении.

Что стоит предусмотреть

Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.

Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.

Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.

Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.

В заключение

Маятниковая пила — оптимальный вариант использования болгарки. Здесь нет ограничений по геометрии разрезаемого металла. Если приходится резать трубы большого диаметра или, даже, разрезать на кольца автомобильные диски, то достаточно установить станок таким образом, чтобы заготовку можно было проворачивать вдоль горизонтальной оси. Как правило, такие детали достаточно массивные и зажимов для них не требуется. Важно только следить за равномерностью вращения и состоянием отрезного круга.

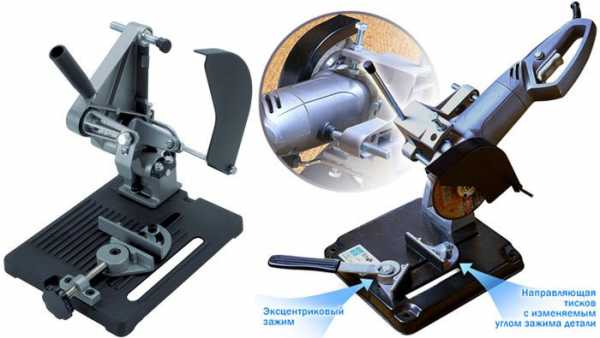

Станок для резки металла заводского изготовления для крепления болгарки можно купить в интернете. Но часто они изготовляются полностью из дюралевых сплавов и на прочность их надеяться не стоит. Очень быстро появляются люфты, и сделать точный рез, особенно на твердом металле, достаточно сложно. При этом цена такой установки довольно высока — за такую же сумму можно сделать самостоятельно станок с намного лучшими показателями.

Стационарная отрезная пила из болгарки — устройство универсальное и не требующие соблюдения при изготовлении определенных стандартов. Свой вариант станка можно разработать самостоятельно, но предлагаемый принцип консольной маятниковой рамы, на которой закреплена болгарка, представляется оптимальным как для любительской, так и для профессиональной работы. Металлорежущий станок значительно безопаснее обычной болгарки — исчезает угроза закусывания круга в резу, вырывания инструмента из рук и перекоса заготовки.

wikimetall.ru

Особенности изготовления отрезного станка из болгарки своими руками

Болгарка является настолько универсальным инструментом, что ее можно использовать даже в качестве отрезного станка. Но для начала данное приспособление требуется изготовить, что не сложно сделать в домашних условиях. Отрезной станок из болгарки можно сделать своими руками, но для этого потребуется узнать основные моменты изготовления такого самодельного инструмента, который сможет заменить стационарный станок.

Зачем нужен такой станок

Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность. Иногда возникает потребность в использовании такого стационарного станка и в домашних условиях, когда следует получить ровный разрез тех или иных материалов. Сделать это при помощи болгарки, которая держится в руке, невозможно, поэтому иногда возникает потребность узнать о том, а как сделать самому отрезной станок из подручных материалов.

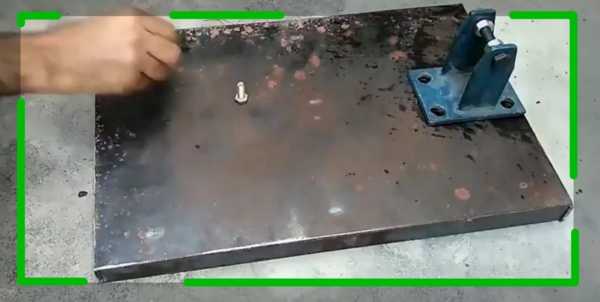

Подбираем станину и крепим на нее основу стойки

Изготовление самодельного отрезного станка поможет разрешить целый ряд сложных задач:

выполнение раскроя листового металла;
резка керамических изделий;
разрезка материалов под любым углом;
изготовление однотипных изделий;
разделение металлического профиля на отрезки нужной длины.

Приобретать стационарный станок для домашнего использования не имеет смысла, так как это достаточно дорого, и окупаемость может длиться несколько лет. Чтобы сэкономить, но при этом иметь в гараже свой собственный отрезной станок, следует прибегнуть к его самостоятельному изготовлению.

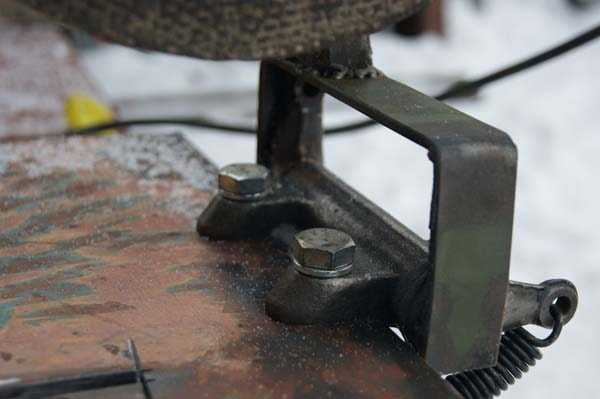

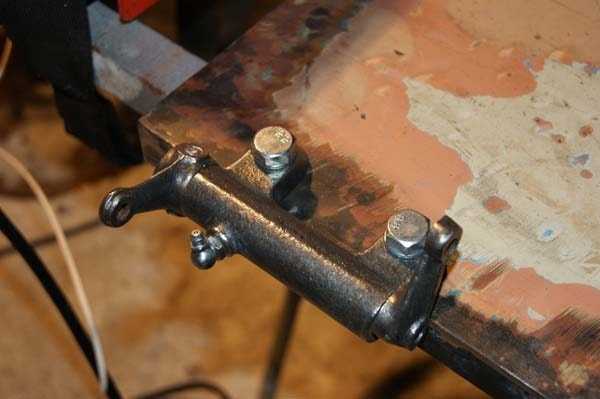

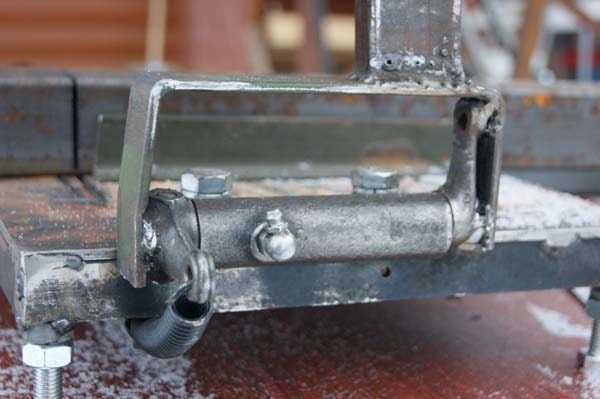

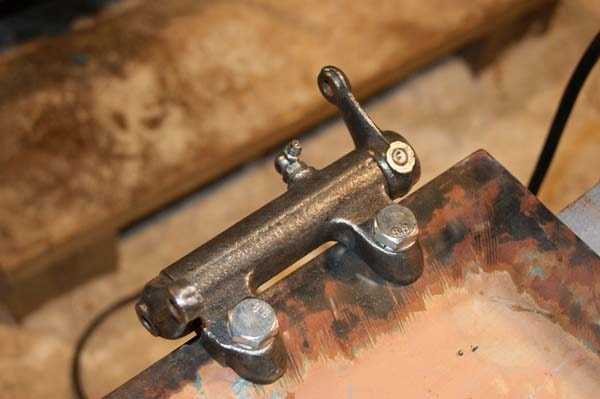

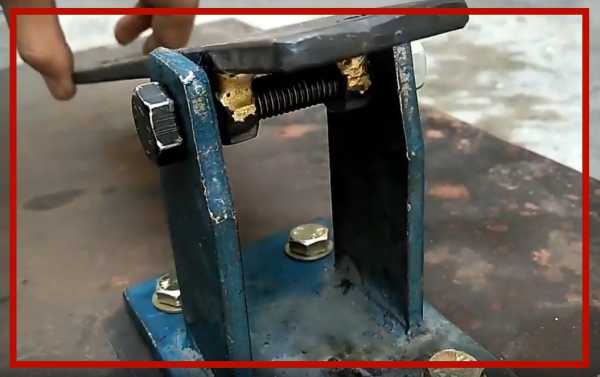

Крепим через шарнир площадку под УШМ

Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

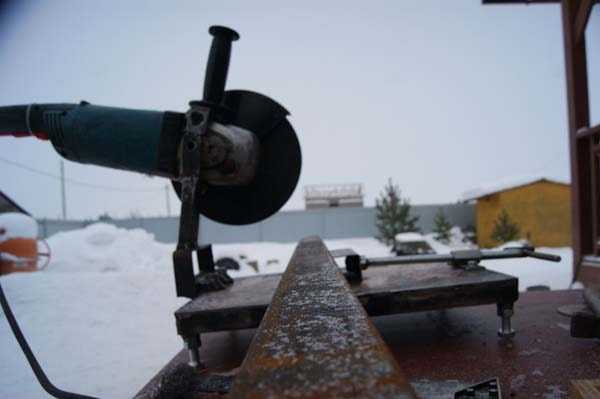

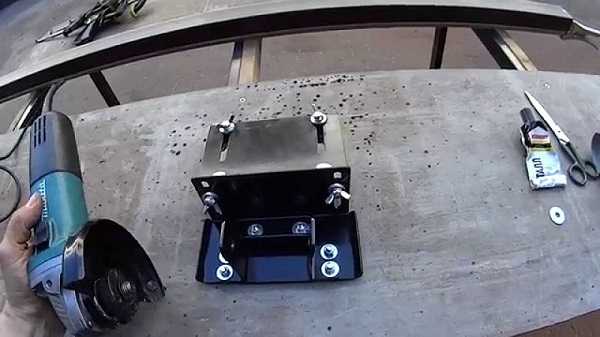

Крепим УШМ к площадке

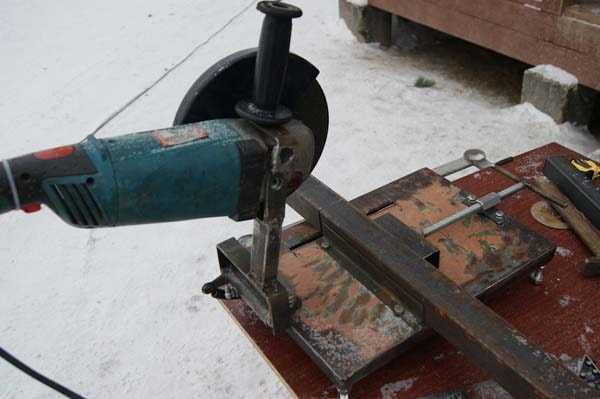

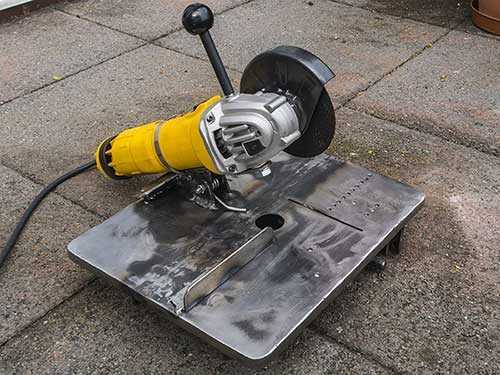

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

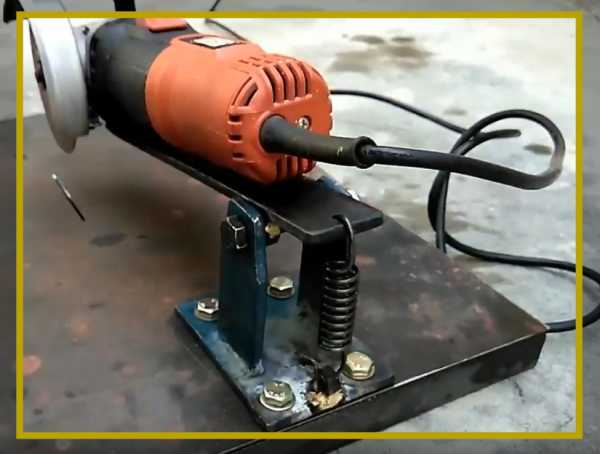

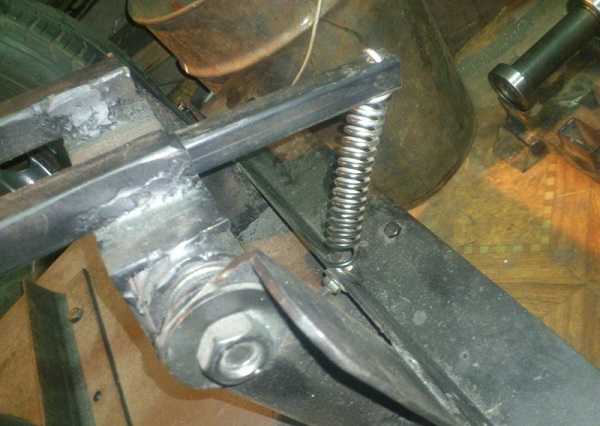

Пружина автовозврата подвижной части

Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
Конструкция рамы. После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким. Подвижная часть крепится к неподвижной при помощи шарнирного соединения.
Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы. Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.

Защита инструмента. Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.
Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата. В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.
Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления. Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

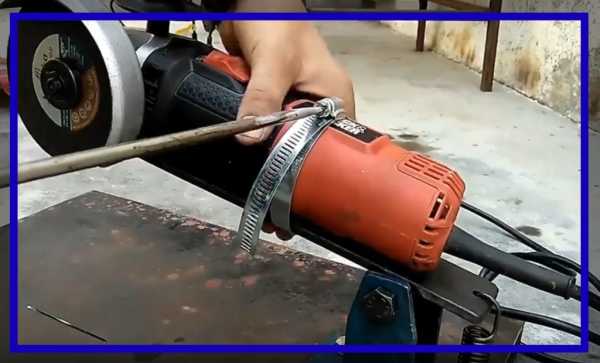

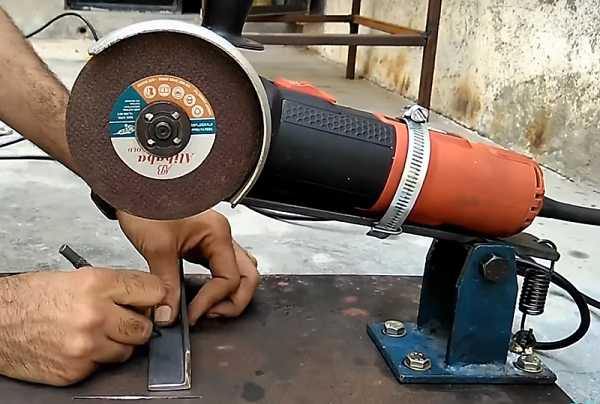

Доп. закрепление аппарата хомутом

Отрезной станок предусматривает установку болгарки только в верхней части столешницы, так как некоторые умельцы изготавливают такие изделия, где УШМ находится внизу, а из стола выступает только часть диска. Такой вариант удобен для распиловки древесины, но не для металлических материалов. Вот такими нехитрыми действиями можно получить аппарат, как показано ниже на фото.

Самодельный станок: плюсы и минусы

Отрезной станок своими руками из болгарки имеет свои плюсы и минусы. К плюсам относятся следующие факторы:

Удобство работы с материалами. При работе с болгаркой иногда не хватает рук, так как нужно держать инструмент двумя руками, а также закрепить деталь. Отрезной станок исключает данный недостаток, так как одной рукой можно управлять инструментом, а второй располагать деталь в необходимом для распиловки положении.

Наличие возможности получения четкого разреза. Получить ровный и точный разрез мобильным устройством достаточно сложно, в то время как стационарный станок справляется с данной задачей лучше всего.
Возможность получать детали одинаковых размеров.
Невысокая цена. Все подручные средства для изготовления имеются в наличии.

К недостаткам такого приспособления относятся:

Недостаточная надежность. Как и крути, а самодельный станок является не таким надежным, как заводской. При работе с таким устройством обязательно используйте защитную маску и соблюдайте ТБ.
Невозможность транспортировки. Изобретение хотя и полезное, но для работы с ним потребуется постоянно приходить в гараж. Это обусловлено не только размерами аппарата, но и его весом.

Таким образом, можно сказать, что отрезной станок из болгарки своими руками – это очень полезная вещь, эффективность которой можно оценить при резке первой же детали. На видео выше представлен вариант простого станка, где описывается процесс его изготовления.

instrumentyvdom.ru

как сделать, необходимые инструменты и материалы

Отрезные дисковые станки — это универсальное в использовании оборудование, которое применяется в мебельной и деревообрабатывающей промышленности, в машиностроении и металлообработке. Также такие станки с успехом используются обычными домовладельцами при работе с деревом и металлом. Подобное оборудование не отличается сложностью конструкции, поэтому любому по силам выполнить его самостоятельно.

Где используются отрезные дисковые станки

В быту такие дисковые отрезные станки используются для выполнения следующих работ:

Раскрой листового металла.
Разрезание металлопрофиля.
Выполнение различных однотипных деревянных заготовок.
Резка керамической плитки.
Работа с деревом и пиломатериалами.

Универсальность использования такого инструмента достигается за счёт возможности смены отрезных кругов, которые могут применяться для дерева, металла, керамики, бетона и других прочных материалов.

Изготавливаем станок своими руками

Покупное оборудование отличается функциональностью и позволяет осуществлять распил различных материалов. Однако оно имеет высокую стоимость, которая попросту не по карману большинству домовладельцев. Впрочем, можно с легкостью изготовить такой отрезной станок из обычной болгарки, при этом такое оборудование будет отличаться функциональностью и простотой в использовании.

Вариант выполнения отрезного станка с использованием болгарки имеет ряд преимуществ. В первую очередь, это возможность выполнения стационарного и мобильного инструмента, при этом такие агрегаты просты в использовании и могут применяться для работы с деревом и металлом. Отметим и доступную стоимость необходимых элементов для выполнения основы и кронштейна, на котором будет крепиться режущая головка станка.

Необходимые инструменты и материалы

Для изготовления такого станка для болгарки своими руками, чертежи которого вы с легкостью найдете в интернете, вам потребуется следующее:

Тяжёлая и прочная станина. В идеале необходимо использовать устойчивый стол-верстак, к которому в последующем будет крепиться болгарка с отрезным кругом.

Стойка для коромысла, которая крепится к станине строго перпендикулярно.
Качающийся кронштейн и коромысло изготавливаются с учетом имеющихся конструктивных особенностей вашего инструмента.
Также вам потребуется удобная ручка-захват, позволяющая безопасно перемещать отрезной круг трубореза по вертикали. При возможности постарайтесь закрепить болгарку таким образом, чтобы использовать штатную ручку инструмента.
Мощная пружина, отвечающая за возврат инструмента по окончании работы в исходное положение.
Надежный металлический кожух, который будет обязан при использовании любых дисков. Открытый рабочий контур у такого отрезного станка ни в коем случае не должен смотреть в сторону оператора.
Устройство пуска станка и его аварийного отключения.
Устройство для фиксации заготовки.

Важно. Болгарки имеют соответствующую клавишу для включения и выключения инструмента. Однако использовать ее в работе будет не слишком удобно, поэтому рекомендуется дополнительно использовать пусковое устройство.

Как выбрать пусковое устройство

Можем порекомендовать вам использовать пусковую кнопку модели ПНВ-30У и УШМ, которая отличается простотой в использовании, надежностью и легкостью подключения к автоматике болгарки. Существует и более современные варианты таких пусковых устройств, однако, принцип действия у них будет аналогичен ПНВ-30У, при этом они не отличаются надежностью в эксплуатации и имеют высокую стоимость.

Инструкция по сборке стационарной болгарки для резки металла

Существует множество схем изготовления станины и кронштейнов для самодельного маятникового отрезного станка из болгарки. Мы можем порекомендовать вам использовать старые автомобильные амортизаторы, что позволит выполнить кронштейн с возможностью регулировки вылета у болгарки. Тем самым существенно расширяются возможности по применению такого оборудования, при этом затраты на приобретение старых отработанных амортизаторов будут минимальны.

Использовать в качестве несущей конструкции амортизаторы по причине их тонких стенок не рекомендуется, поэтому потребуется дополнительно усилить кронштейны подходящей по диаметру стальной трубой.

Все элементы конструкции нарезаются при помощи болгарки, из которой в последующем будет собран торцовочный станок. Используемые металлические элементы для основы и кронштейны можно соединить при помощи сварочного аппарата.

После сборки всех основных компонентов следует провести испытания, замерим возможные углы разрезания и окончательно подогнать все элементы друг к другу. После того как основа будет собрана, следует покрасить металлические элементы специальной антикоррозийной краской.

Коромысло и головку кронштейны рекомендуем закрепить шпильками с использованием шарикоподшипниковых элементов. Это позволит одновременно плотно затянуть крепежные гайки, при этом точный ход коромысла будет легким, без люфта и заклинивания.

Когда металлическая конструкция будет готова, необходимо отрегулировать вылет оси болгарки, для чего штоки амортизаторов фиксируют двумя гайками и резьбовой шпилькой.

К металлическому штоку амортизатора необходимо приварить проушины, к которым в последующем будет крепиться болгарка или пила-торцовка. Предварительно следует выполнить такие монтажные проушины по размерам имеющегося у вас инструмента и сделать в металлических скобах соответствующие отверстия для крепления углореза.

Всё что останется сделать, это прикрепить к верстаку и выполненному кронштейну болгарку с установленным отрезным кругом. Обязательно устанавливается защита, после чего проверяют работоспособность станка, и при необходимости подгоняют вылет штока амортизатора, что позволит гарантировать удобную и комфортную работу с отрезным станком на болгарке.

Изготовление отрезной пилы по металлу своими руками не представляет особой сложности. Необходимо лишь использовать прочную и надежную станину и правильно изготовить кронштейны, на которых в последующем будет крепиться болгарка. В интернете можно найти различные простейшие чертежи отрезного станка из болгарки своими руками, использование которых позволит существенно упростить вам работу, а с выполнением такого инструмента справится каждый домовладелец.

obinstrumentah.info

стойка для точного реза, кожух-пылесборник

Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика. Итак, нужно сделать следующее.

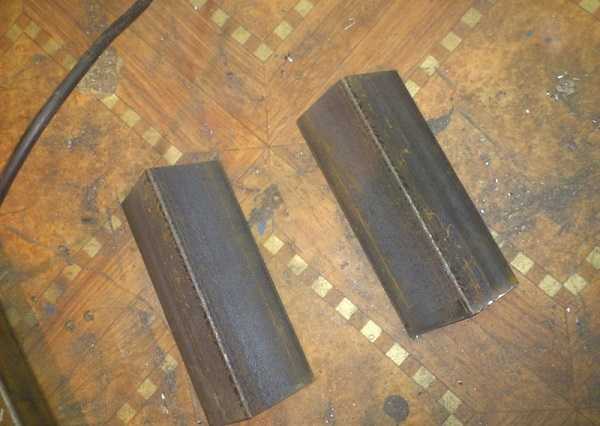

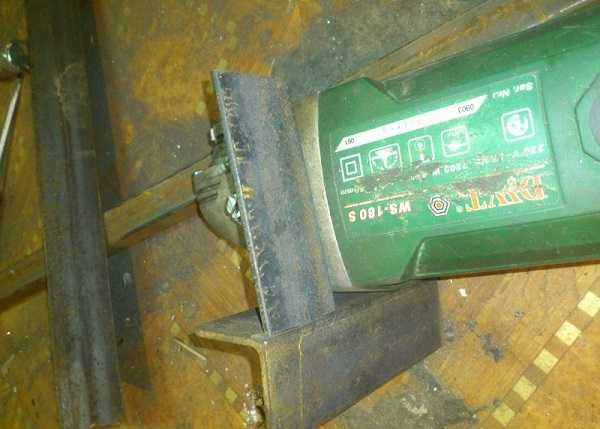

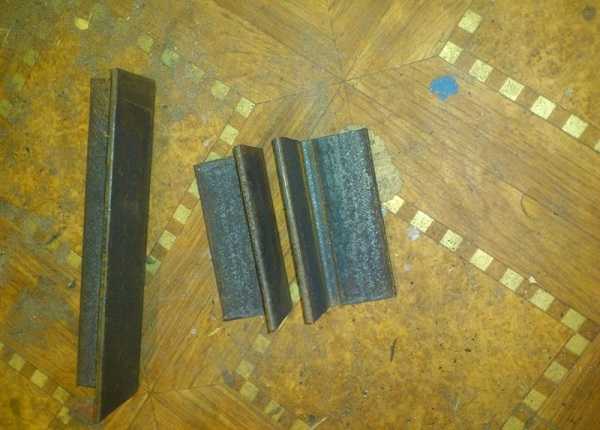

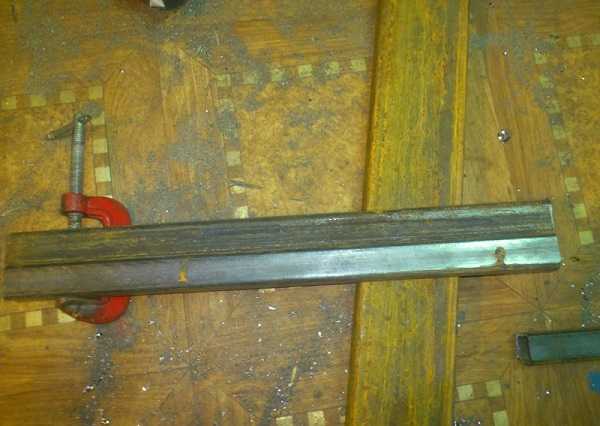

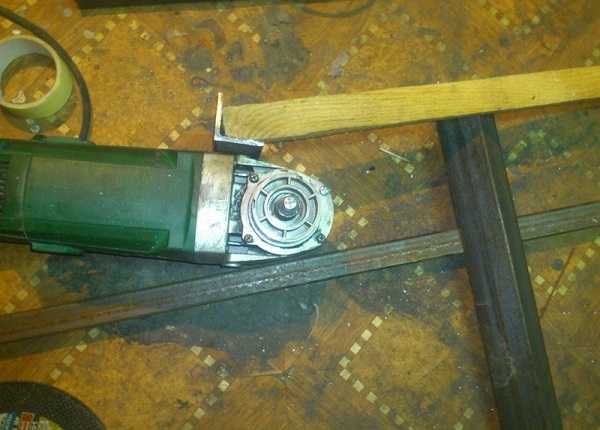

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

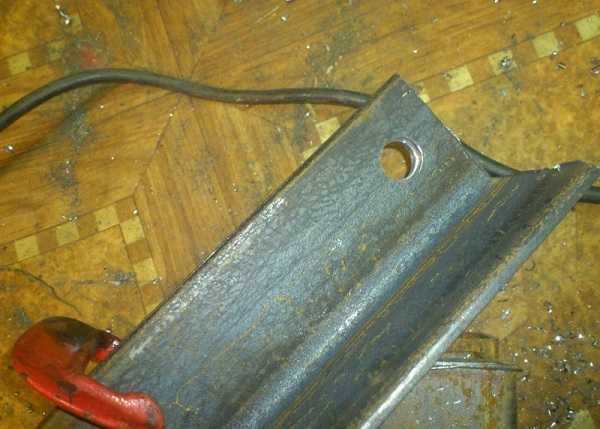

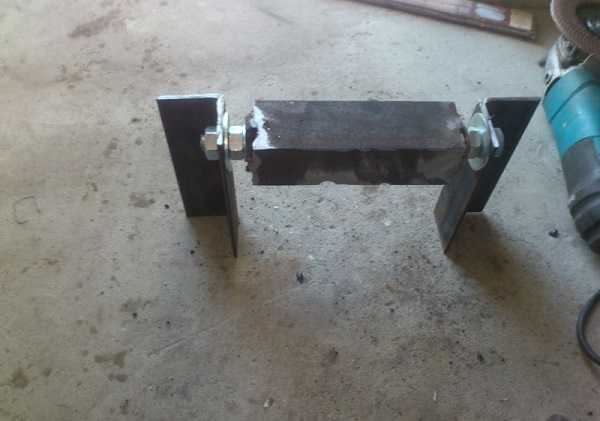

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14. Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

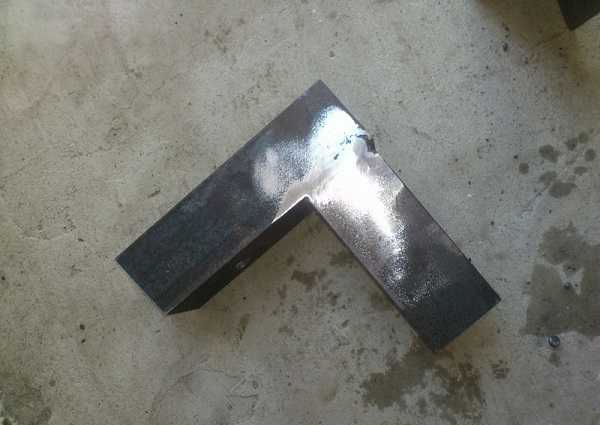

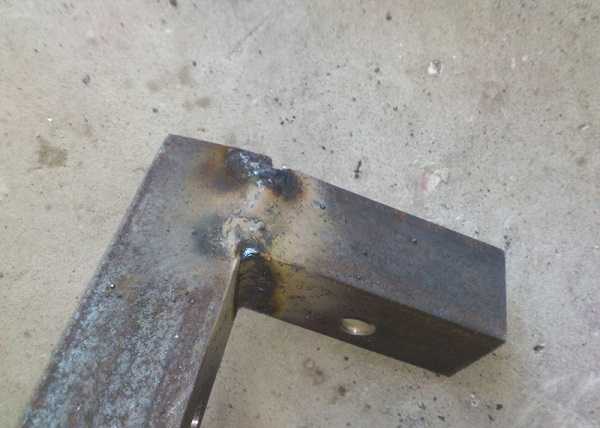

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага, на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

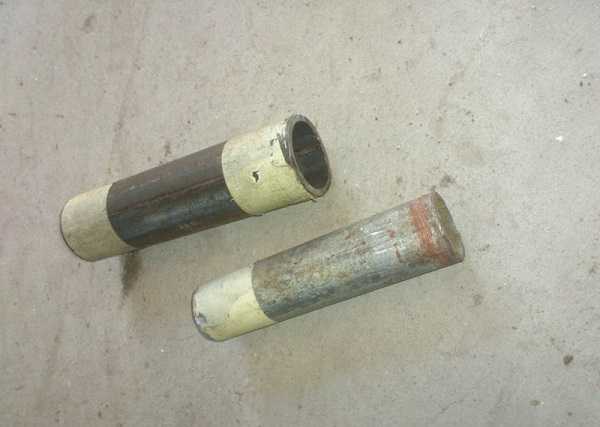

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

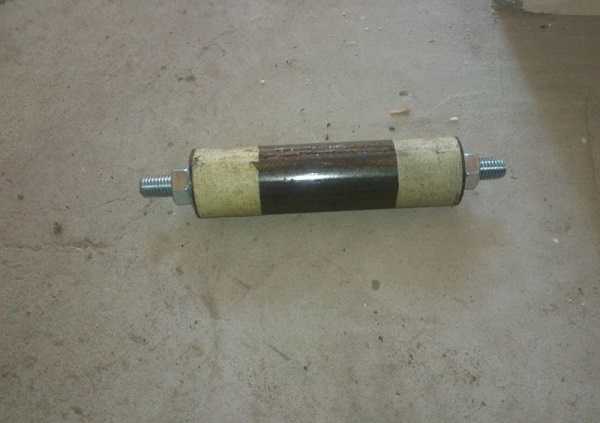

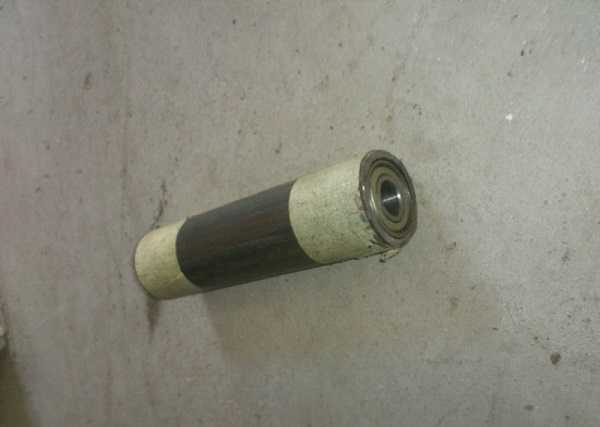

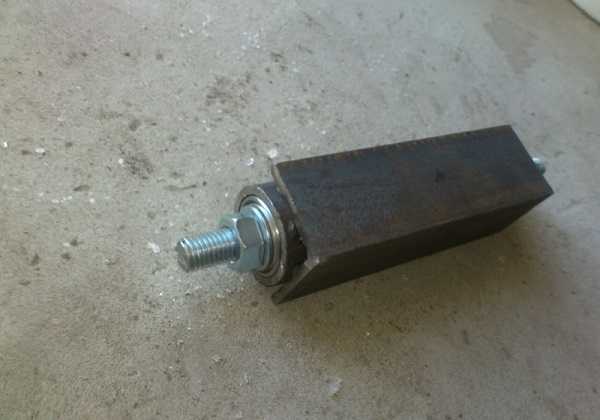

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

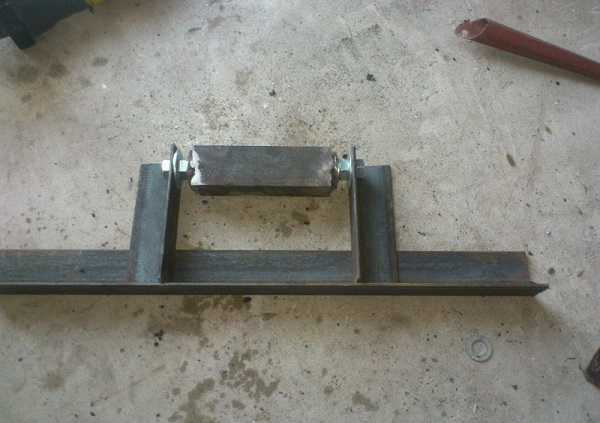

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

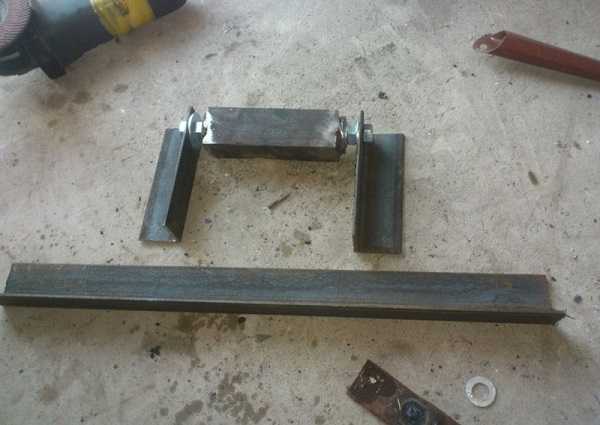

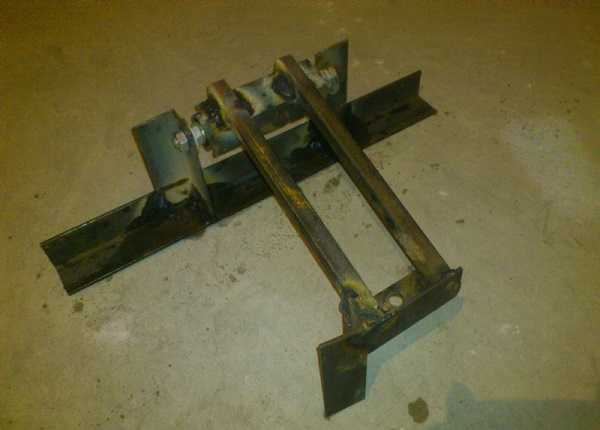

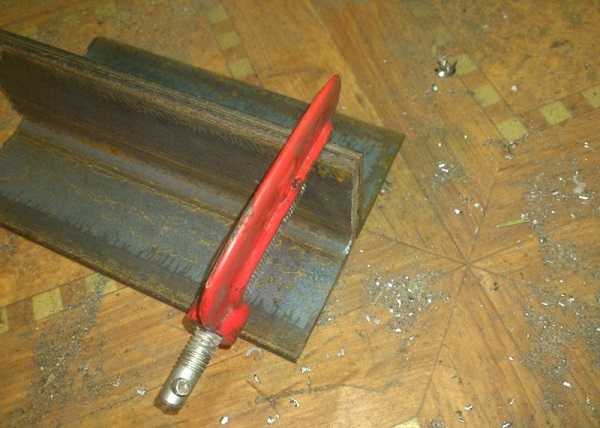

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

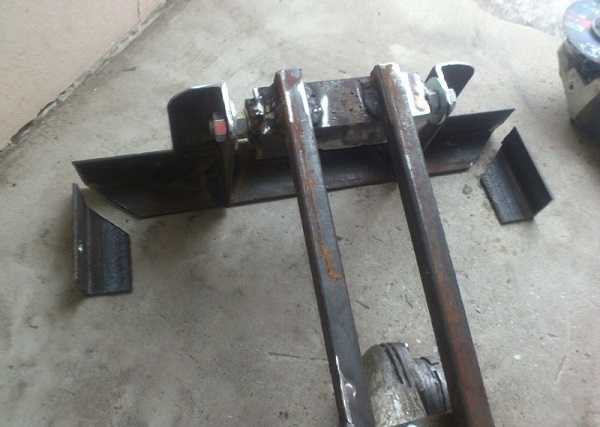

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага, на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

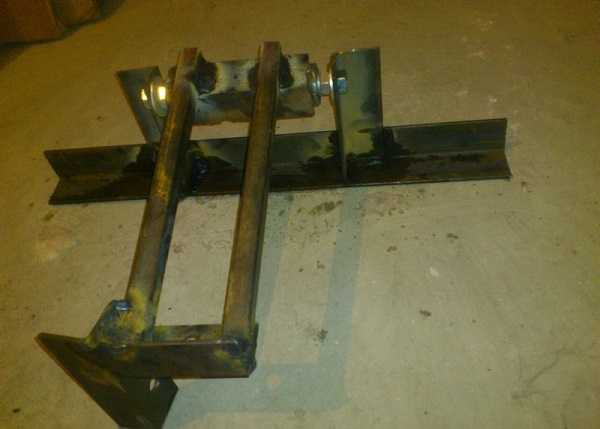

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

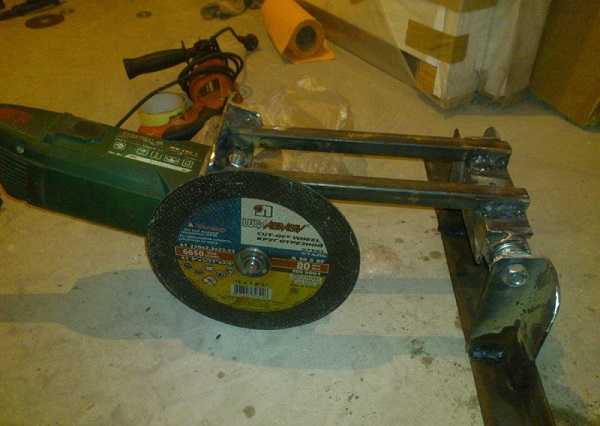

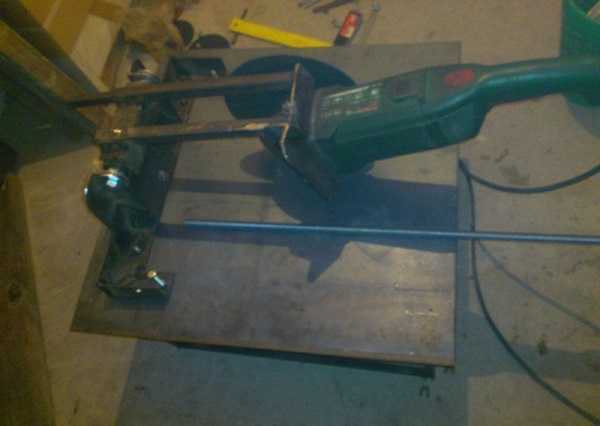

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

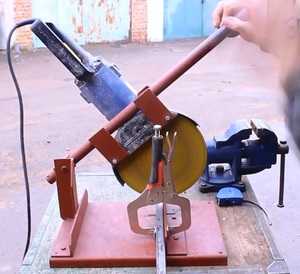

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке. Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

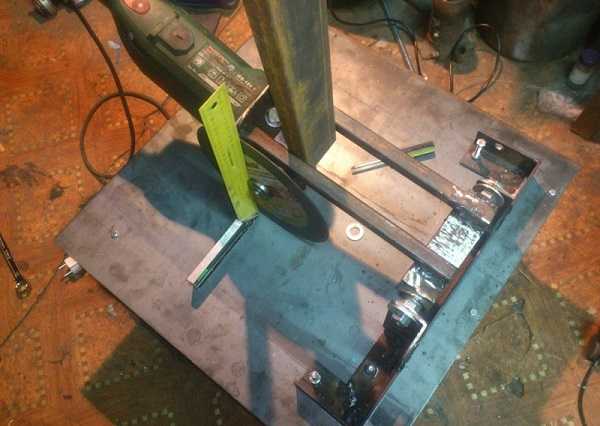

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

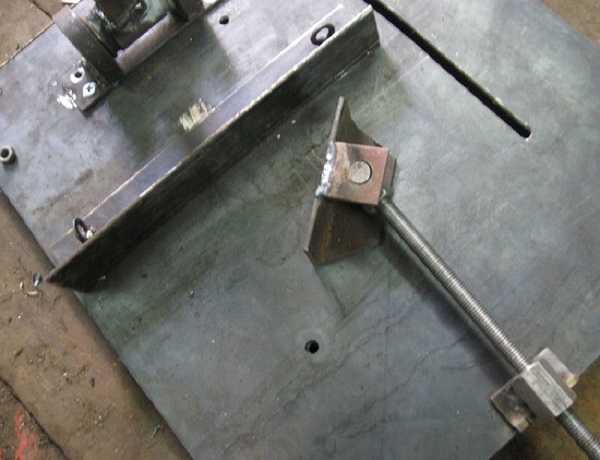

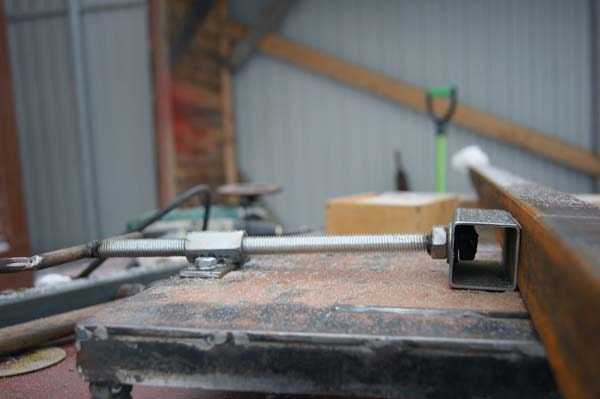

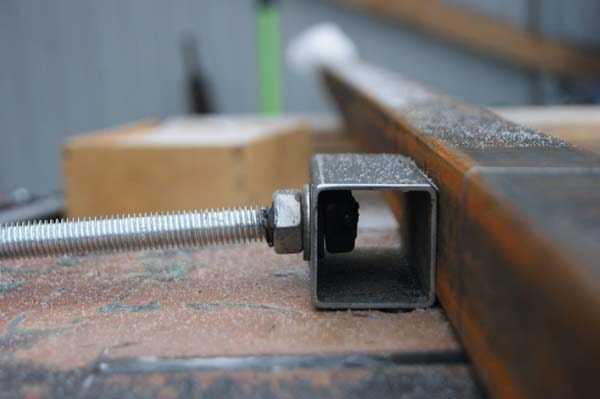

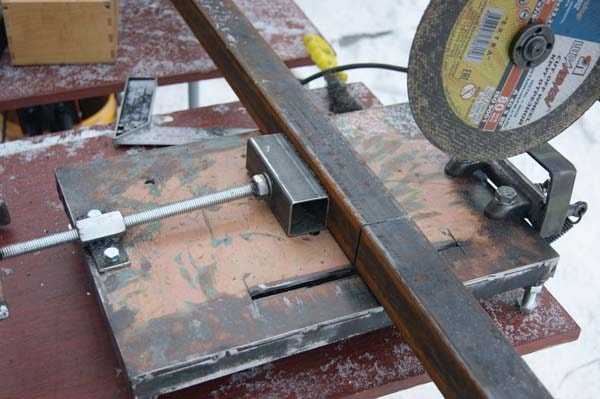

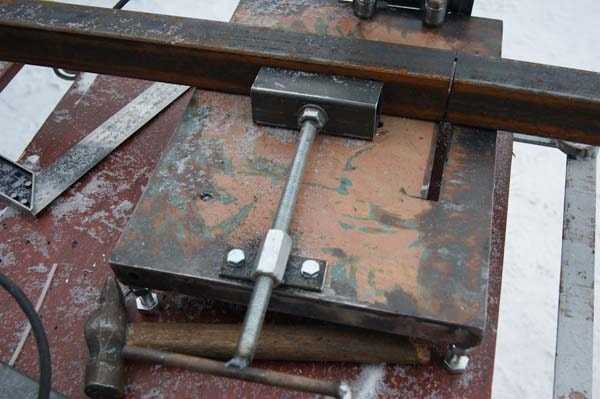

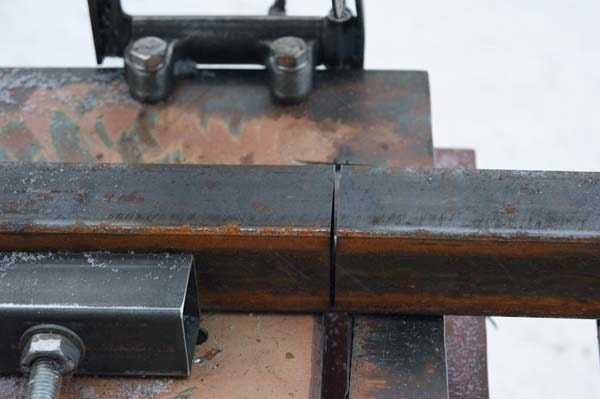

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо изготовить защитный кожух. Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.

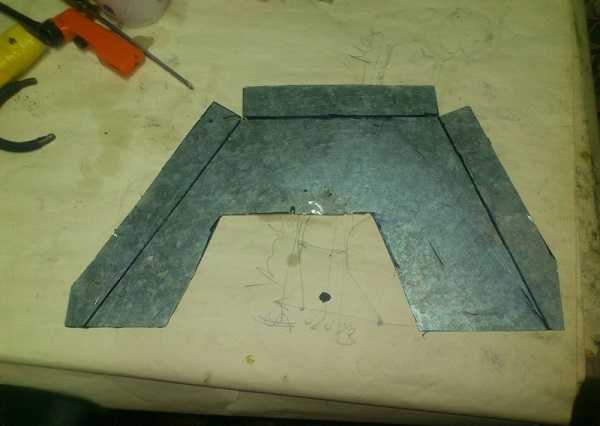

Из жести требуется вырезать 2 заготовки для будущего кожуха.

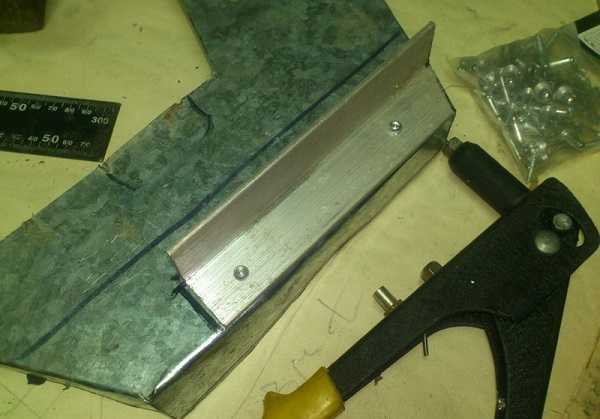

Прикрутите к одной из заготовок алюминиевый уголок. С его помощью кожух будет крепиться к штанге приспособления.
Скрутите 2 половинки между собой.
На штанге маятникового механизма просверлите отверстия для уголка, закрепленного на кожухе, нарежьте в них резьбу и прикрутите защитный кожух.

В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание. В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

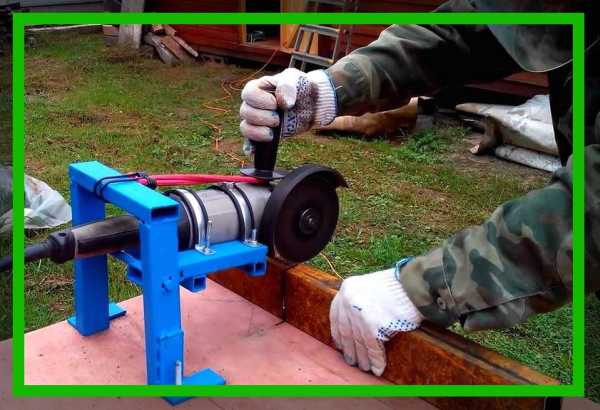

Вариант 2

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

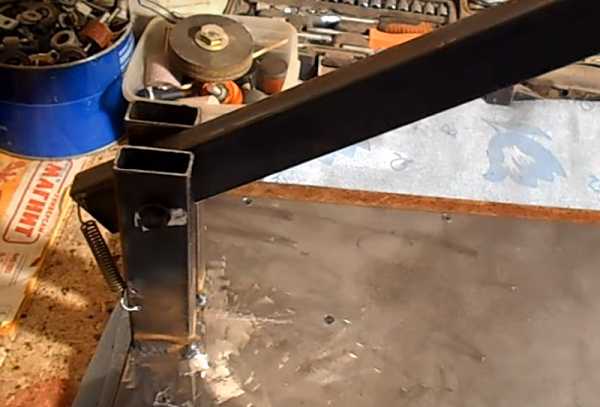

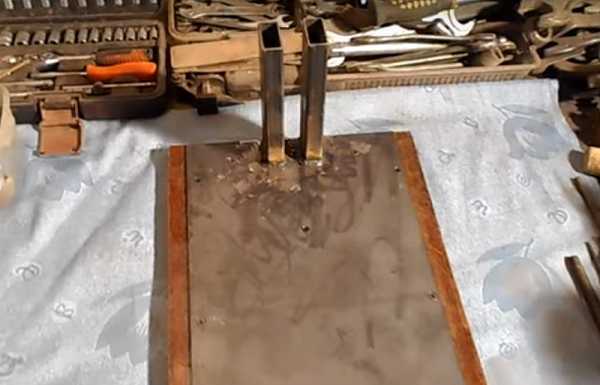

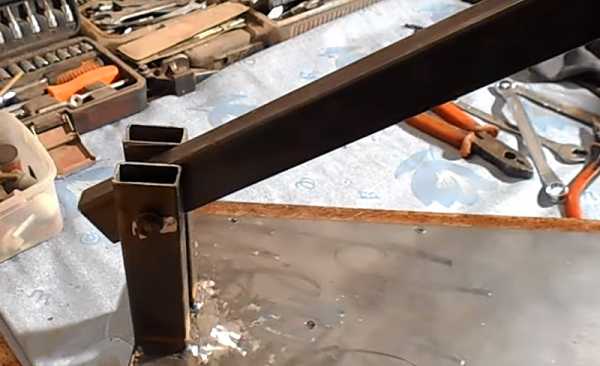

Возьмите 2 отрезка профильной трубы одинаковый высоты и приварите их к предварительно вырезанному из листового металла прямоугольнику.
Просверлите в 2-х стойках и в рычаге (длина подбирается экспериментально) отверстия, после чего закрепите последний с помощью болта, как показано на фото ниже.
К задней части рычага приделайте пружину.
В предполагаемом месте крепления УШМ на штанге просверлите сквозное отверстие.
Теперь можно закрепить болгарку на столе.

Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

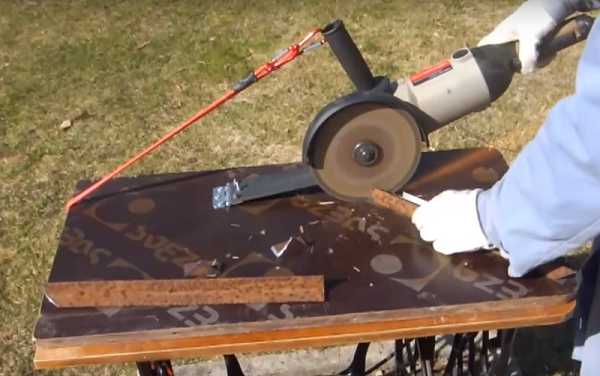

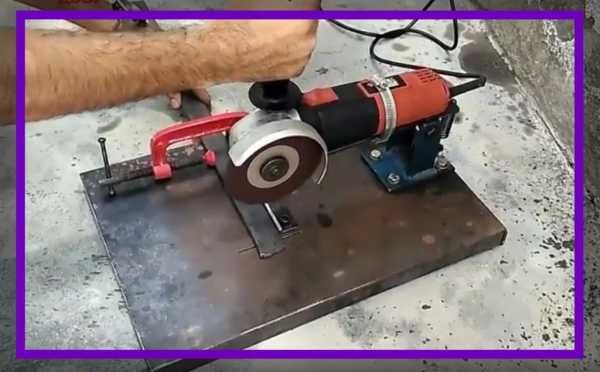

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
прикрутите к полосе углошлифовальную машину и навес;
прикрутите навес к столу;
закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку, которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео. С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

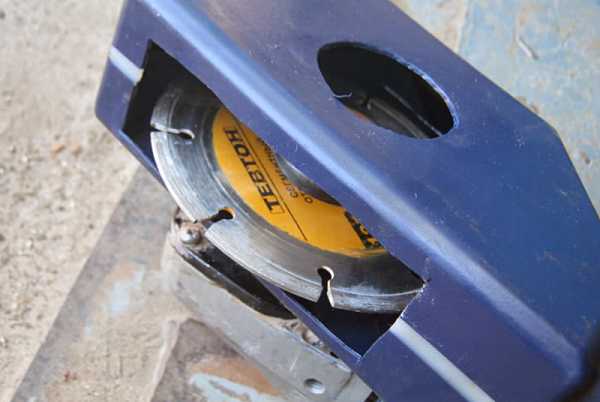

Следует учесть, что при резке керамики образуется много пыли. Поэтому к кожуху болгарки рекомендуется приспособить пылесборник с патрубком под пылесос.

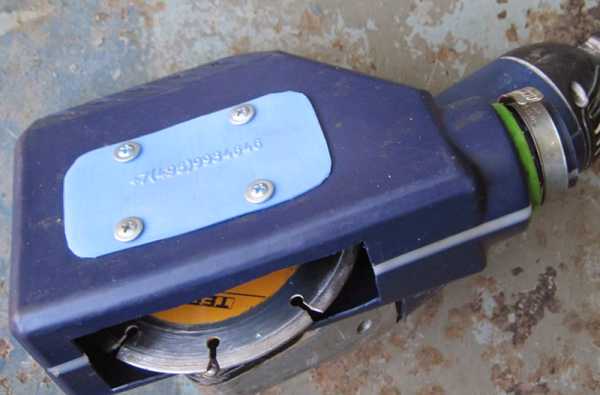

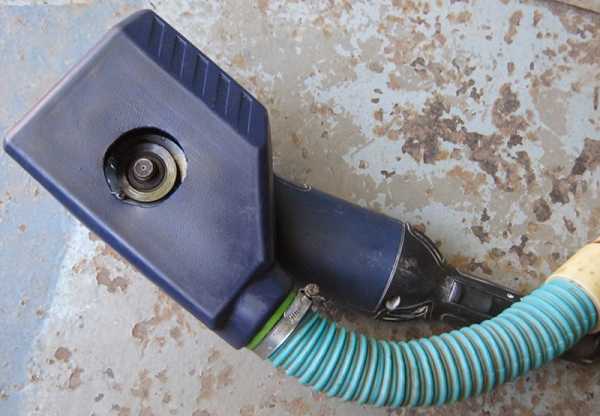

Как сделать самодельный пылесборник

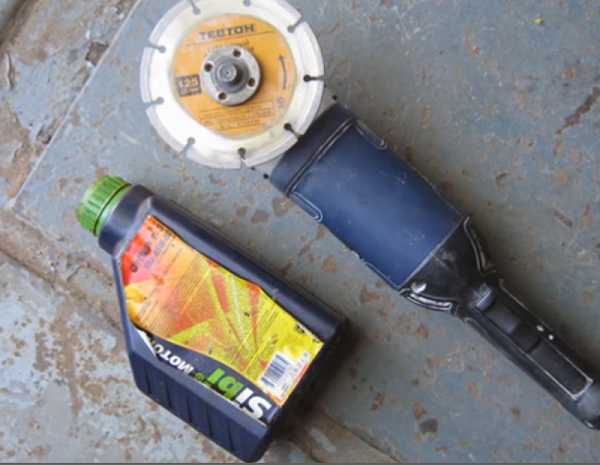

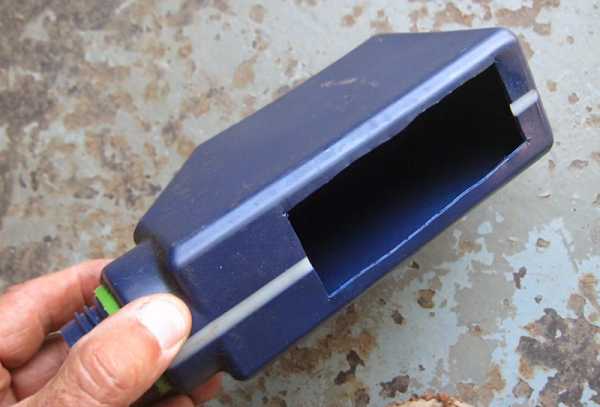

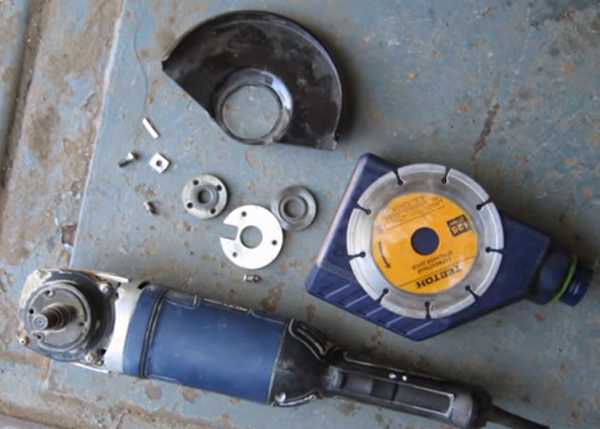

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте центр.

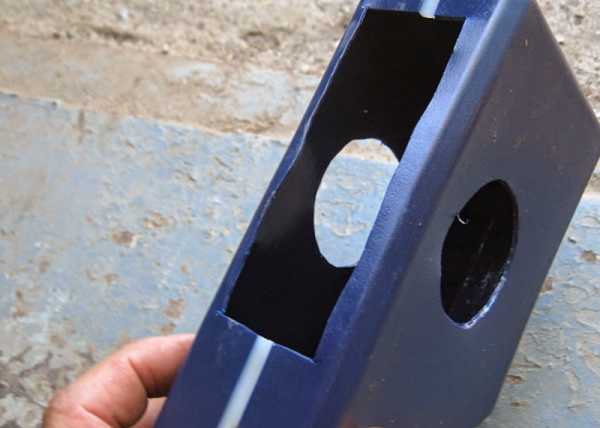

Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили центр.
Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.
Оденьте на вал УШМ отрезной диск.
Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

tehnika.expert

станина, стойка, отрезной станок своими руками, чертежи

УШМ или болгарка облегчает жизнь в работе и быту. С ее помощью можно подпилить острый угол, срезать выступающую часть профиля или трубы, сделать отверстие в плитке и т.д. Держать постоянно в руках инструмент неудобно. Руки устают, а срез получается неровным. Чтобы облегчить работу представляем вам несколько самодельных вариантов отрезных станков с держателем и станиной, которые можно сделать из металлолома.

1
Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

два задних б/у амортизатора от автомобиля;
трубы, подходящие по диаметру амортизаторов для обжимки;
профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
два тавра 35×25 мм для придания жесткости основанию;
два уголка 40 мм для вертикальных опор;
металлические пластины для фиксации амортизаторов 190×75×5 мм;
квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

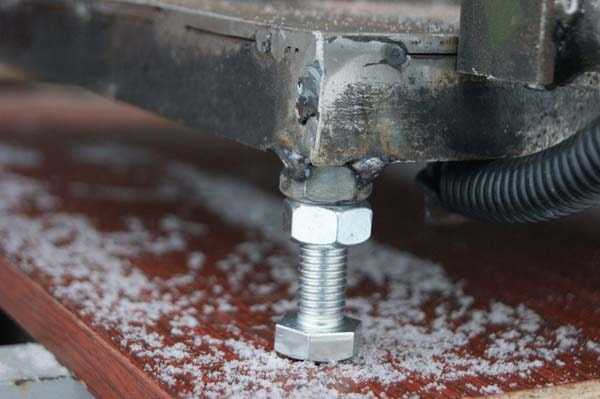

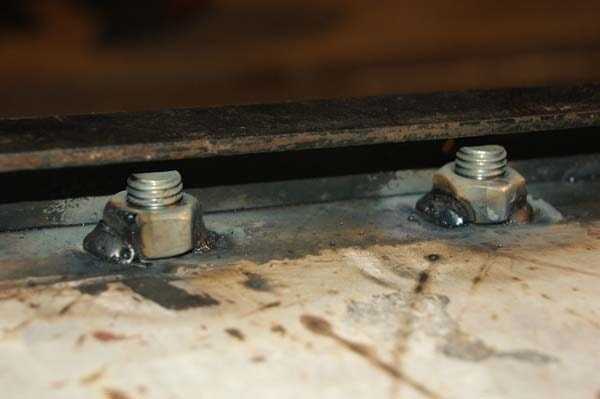

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

2
Отрезной станок с маятниковым рычагом из поперечного вала

Для сборки каркасной части и держателя маятника вам понадобятся профильные трубы, а для консольного крепления – дополнительно стальные полоски и металлический прут. Подставку, которая также будет служить рабочей платформой, изготавливаем из листа стали. К маятниковому рычагу из отрезка профильной трубы привариваем поперечный вал, соблюдая перпендикуляр при креплении. В качестве подшипников, которые будут обеспечивать поворот маятника, используем уже готовые подшипниковые узлы. Прессуем их на вал с двух сторон. Соединение должно быть жестким, иначе может произойти непредвиденное продольное или поперечное смещение. Когда подшипники будут запрессованы, отступаем 5–6 см от края подставки, привариваем собранный маятник с опорными узлами.

Из стальной полоски делаем П-образную скобу. Это будет кронштейн, удерживающий корпус редуктора болгарки. Для крепления корпуса просверливаем в нем отверстия под болты по бокам и в середине. Из стального прутка выгибаем подковообразный хомут и делаем прижимную планку для фиксации корпуса инструмента к маятнику. Она представляет собой металлическую пластину на 1,5–2 см больше по длине ширины хомута. В отверстия по краям прижимной пластины вставляем резьбовые крепления, фиксируя их гайками. Примеряем готовый П-образный кронштейн и хомут к болгарке. При помощи сварки или резьбового соединения крепим детали на консоль.

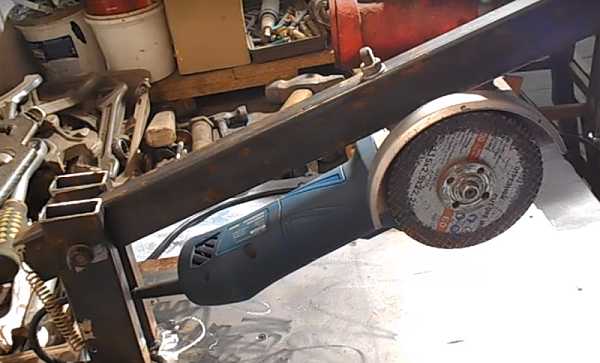

На маятниковый рычаг привариваем консоль с хомутом и П-образным креплением болгарки, выбирая подходящее положение инструмента. Существуют разные мнения о том, как крепить болгарку – от себя или на себя. Учитывая, что для бытовых нужд применяются средние или малые УШМ, устанавливаем диск вращения «от себя». Это позволит вам лучше контролировать точность реза. В целях безопасности не забудьте зафиксировать защитный кожух. По весу болгарки подбираем подходящую возвратную пружину. После сборки станка тестируем его. Первую проверку делаем в холостом режиме. Не должно быть никаких вибраций, посторонних шумов и люфта. При наличии неполадок устраняем их. Далее возьмите отрезной круг с максимальной толщиной, которую вы используете для работы, и прорежьте станком паз под диск. При необходимости щель можно всегда расширить.

Финальный этап – монтаж упора для металлических и деревянных заготовок. Как правило, устанавливают два основных упора – для запила под 45 и 90 градусов. Планки можно приварить, а лучше зафиксировать их на резьбовое соединение. Такие конструкции легко снимаются и меняются. Дополнительной деталью, которая облегчит вашу работу, также станет ограничитель с измерительной линейкой. Достаточно зафиксировать на упоре металлическую линейку и процесс замера и резки заготовок с точностью до миллиметра никогда не будет для вас проблемой.

Дальше работает ваша фантазия. Можно также оснастить станок транспортирами, тисками и струбцинами. Эти приспособления для болгарки позволяют вам сделать разрез или паз в заготовке под любым углом. В конце не забудьте покрасить станок, чтобы он приобрел завершенный вид и был защищен от «паутины из ржавчины».

3
Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.

obustroen.ru

Приспособления для болгарки — станина, стойка, отрезной станок своими руками, чертежи

Угловая шлифовальная машина (УШМ или УШМа), получившая неофициальное название «болгарка» – один из самых распространенных универсальных инструментов, предназначенных для абразивной обработки различных изделий из металла, дерева, камня. «Болгарка» она потому, что впервые появилась в СССР из Болгарии, где она выпускалась на…

Как своими руками сделать стойку для УШМ

Выбор материала для станины

В этом случае возможности УШМа существенно расширяются. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили – уголки, двутавры, металлические трубы.

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Станина для болгарки

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.
