Принцип защиты и функции УЗО

class=»eliadunit»>



Вступление

Для защиты людей и животных разработаны специальные электротехнические устройства. Называются они устройство защитного отключения, сокращенно УЗО. УЗО защищает от поражения электрическим током, при касании оборудования оказавшегося под напряжением. Защита происходит как при прямом, так и при косвенном касании оборудования, находящегося под напряжением. Кроме этой задачи УЗО используется для контролирования состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от пажара. Разберем функции устройства защитного отключения (УЗО) подробнее.

Функции УЗО

УЗО защищает человека и животных от поражения током при прикосновении к корпусам электроприборов, оказавшихся под напряжением.

Токопроводящие корпуса и отдельные элементы оборудования и приборов могут оказаться под напряжением. Это безусловно аварийная ситуация и возникнуть она может в двух случаях.

  1. Если на корпус прибора замкнулся фазный провод электропроводки, то при условии заземления корпуса, происходит так называемое короткое замыкание. Для отключения сети, при коротком замыкании, предназначены автоматы защиты. Но корпус может быть не заземлен или сопротивление цепи замыкания очень велико и автоматы защиты не сработают. Решит задачу защиты, в этом случае, установка УЗО в электроцепь.
  2. Или касание фазного провода корпуса оборудования не полное. Тоесть изоляция на токоведущих проводах может лишь повредится, и тогда появятся, так называемые токи утечки. Ток утечки может не только неприятно «кусаться», но быть смертельно опасным, особенно во влажных помещениях. Защитит от токов утечки правильно подобранное и установленное УЗО.

Выводы

Основные функции УЗО две:

  • Обнаруживать ток утечки и автоматически отключать электрическую цепь. Время отключения цепи УЗО 200 миллисекунд (1 миллисекунда =0,001 секунды).
  • Защищать не только от косвенного, но и от прямого прикосновения. Прямое прикосновение это касание человеком или зверем к токоведущим частям приборов находящихся под напряжением.

Дополнительная функция УЗО

УЗО установленное на входе электропитания в дом, обеспечивает дополнительную пожаробезопасность помещения. В некоторых странах установка УЗО с чувствительностью в 500 mAобязательно. У нас (в РФ) установка УЗО на 300 mAна вводе в дом, для защиты от пожара носит рекомендательный характер.

Разберем, как УЗО контролирует токи утечки и как вообще оно срабатывает.

Принцип действия устройства защитного отключения (УЗО)

Рассмотрим принцип действия УЗО, на объяснении принципа действия реле тока повреждения (Схема 1,Схема 2)

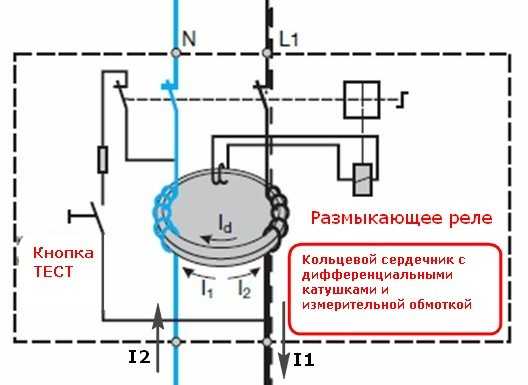

В корпусе УЗО есть магнитная цепь, выполненная из кругового сердечника . Вокруг сердечника протекают ток ВХОДА потребителя (I1) и ток ВЫХОДА потребителя(I2).В нормальном режиме работы эти токи равны и система находится в равновесии.

Схема 1.

class=»eliadunit»>

При возникновении тока утечки со стороны потребителя(Id),равновесие токов нарушается и по измерительной обмотке сердечника УЗО начинает течь ток пропорциональный току утечки. Реле в УЗО срабатывает, потому что реле запитано от этой измерительной обмотки. «Реле срабатывает» это значит, что цепь размыкается, и ток на поврежденный потребитель не поступает и как следствие УЗО защищает человека от тока утечки.

Разность токов называется дифференциальным током, поэтому говорят, что УЗО реагирует на дифференциальные токи в цепи.

А автомат защиты, совмещенный с УЗО, называют дифференциальный автомат защиты. Тоесть он срабатывает и на ток короткого замыкания и на дифференциальный ток, возникающий при утечки тока.

Схема 2:Принцип работы устройства защитного отключения (УЗО) на схеме с системой питания TN-S.

Схема 2.

Условные обозначения:

  • I 1 — ток на ВХОДЕ потребителя
  • I2 — ток на ВЫХОДЕ потребителя
  • Id — ток утечки
  • Ic — ток через тело при касании корпуса находящегося под напряжением
  • RA — сопротивление заземления

Читайте и смотрите наглядную схему работы УЗО в ситеме TN-S. Формат схемы 750×1120 точек.Статья с формулами и таблицами.

©Elesant.ru

Другие статьи раздела: Электрические сети





class=»eliadunit»>

elesant.ru

Принцип действия защитного отключения

Это преднамереное автоматическое отключение эл. установки от питающей сети в случае опасности поражения эл. током.

Условия, при которых выполняется заземление или зануление в соответствии с требованиями ПУЭ-85.

1.В малоопасных помещениях 380 В и выше переменного тока 440 В и выше постоянного тока

2.В особо опасных помещениях, помещениях с повышенной опасностью и вне помещений 42 В и выше переменного тока 110 В и выше пост. тока

3.При всех напряжениях во взрывоопасных помещения.

Заземляющие устройства бывают естественными (используются конструкции зданий) в этом случае нельзя использовать те элементы, которые при попадании искры приводят к аварии (взрывоопасные).

Искусственные — контурное и выносное защитное заземляющее устройство.

Назначение, принцип действия, область применения.Защитным отключением называется автоматическое отключение электроустановок при однофазном (однополюсном) прикосновении к частям, находящимся под напряжением, недопустимым для человека, и (или) при возникновении в электроустановке тока утечки (замыкания), превышающего заданные значения.

Назначение защитного отключения — обеспечение электробезопасности, что достигается за счет ограничения времени воздействия опасного тока на человека. Защита осуществляется специальным устройством защитного отключения (УЗО), которое, работая в дежурном режиме, постоянно контролирует условия поражения человека электрическим током.

Область применения: электроустановки в сетях с любым напряжением и любым режимом нейтрали.

Наибольшее распространение защитное отключение получило в электроустановках, используемых в сетях напряжением до 1 кВ с заземленной или изолированной нейтралью.

Принцип работы УЗО состоит в том, что оно постоянно контролирует входной сигнал и сравнивает его с наперед заданной величиной (устав-кой). Если входной сигнал превышает уставку, то устройство срабатывает и отключает защищенную электроустановку от сети. В качестве входных сигналов устройств защитного отключения используют различные параметры электрических сетей, которые несут в себе информацию об условиях поражения человека электрическим током.

Все УЗО по виду входного сигнала классифицируют на несколько типов:

1.реагирующие на напряжение корпуса относительно земли

2.реагирующие на дифференциальный (остаточный) ток

3.реагирующие на комбинированный входной сигнал

4.реагирующие на ток замыкания на землю

5.реагирующие на оперативный ток (постоянный; переменный f=50 Гц)

6.реагирующий на напряжение нулевой последовательности

Кроме того УЗО могут классифицироваться по другим критериям, например, по конструктивному исполнению.

Основными элементами любого устройства защитного отключения являются датчик, преобразователь и исполнительный орган.

Основными параметрами, по которым подбирается то или иное УЗО являются: номинальный ток нагрузки т.е. рабочий ток электроустановки, который протекает через нормально замкнутые контакты УЗО в дежурном режиме; номинальное напряжение; установка; время срабатывания устройства.

3. Возможные вредные производственные факторы в рабочей зоне и на рабочих местах.

Нормативные содержания вредных веществ и микроклимата.

При наличии вредных веществ их концентрация регламентируется величиной предельно допустимой

концентрации (ПДК).

ПДК = [мг/м3]

ГОСТ 12.1.005-88 ССБТ Общие санитарно-гигиенические требования к воздуху раб. зоны.

ПДК в воздухе раб. зоны— такая концентрация вредных веществ, которая в течение 8-ми часового раб. дня или

раб. дня другой продолжительности, но не более 41-го часа в неделю не вызывает отклонений в состоянии

здоровья работающих, а также не влияет на настоящее и будущее поколения.

В воздухе населенных мест содержание вред. в-в регламентируется в соотв-вии с СН 245-71.

ПДКСС(средне суточная) — такая концентрация, которая не вызывает отклонений при прямом или косвенном

воздействии на человека в воздухе населенного пункта в течение сколь угодно долгого дыхания.

ПДКМР(max разовое) — такая концентрация, которая не вызывает со стороны организма человека рефлекторных

реакций (ощущение запаха. изменение световой чувствительности, биоэлектрической активности мозга и т.д.)

Эти величины определены для 1203 веществ, для остальных ОБУВ (ориентировочно-безопасный уровень

воздействия) сроком 3 года.

В соотв-вии с ГОСТ 12.1.007-76 все вредные в-ва подразделяются на 4 кл. по величине ПДК:

I кл < 0,1 мг/м3 — чрезвычайно- опасн. вр. в-ва;

II кл 0,1 — 1 мг/м3 — высоко опасные

III кл 1 — 10 мг/м3 — умеренно опасные

IV кл > 10 мг/м3 — мало опасные

Эффект суммации — при нахождении в воздухе нескольких вполне определенных в-в, они обладают свойством

усиливать действие друг друга.

В рабочей зоне и на рабочих местах вредные воздействия:

1.неблагоприятные метеоусловия, соединения в воздухе вредных веществ

2.производственные пары, газы, яды, пыль

3.высокий уровень газа и вибрации

4.электромагнитное и ионизирующее излучение

5.вредные микроорганизмы

6.недостаточное освещение

Опасные (механические) факторы – факторы, которые могут привести к травмам (например, баллон со сжатым газом).





Билет №9

1. Риск. Допустимый и приемлемый риск.

Критерий – риск.

Риск – вероятность реализации негативного воздействия в зоне пребывания человека. Для его определения используются статистические данные.

R= ≤Rдоп (3), где Nч.с. –число чрезвычайных ситуаций в год.

Допустимый риск: Rдоп≈10-4

Приемлемый риск: Rприемл=10-6

Наша задача – уменьшить риск до приемлемого.
Процедура определения риска приблизительна (4 методических подхода):
1. Инженерный, опирающийся на статистический расчет частот, вероятностный анализ безопасности, построение деревьев опасностей и причин.
2. Модельный, основанный на построении моделей воздействия опасных
факторов на отдельного человека, социальные, профессиональные группы и т.д.
3. Экспертный — вероятность различных событий определятся на основе
опроса опытных специалистов — экспертов.
4. Социологический — базирующийся на опросе населения.
Чаще всего все 4 подхода применяются вместе.
Риск — это вероятность наступления нежелательного события или количественная оценка опасности.
Риск оценивается как отношения числа неблагоприятных последствий к их возможному числу за определённый период.
Концепция приемлемого (допустимого) риска
Традиционная техника безопасности базировалась на категорическом требовании — обеспечить полную безопасность, не допустить никаких аварии.
Но опыт свидетельствует, что любая деятельность потенциально опасна.
Приемлемый риск сочетает в себе технические, экономические, социальные и политические аспекты и представляет некоторый компромисс между уровнем безопасности и возможностями её достижения.
Нужно иметь в виду, что экономические возможности повышения безопасности технических систем не безграничны.
Приемлемый риск обычно на 2-3 порядка строже фактического. Следовательно, введение приемлемых рисков является акцией, направленной на защиту человека.
Помимо коллективной приемлемости существует также и индивидуальная приемлемость, установленная для себя сознательно или неосознанно и являющаяся балансом между риском и выгодой.
В определённых случаях люди готовы добровольно идти на риск, в 1000 раз больший, чем приемлемый.
Решающая роль в принятии такого решения лежит в психологии человека.
Существует разная интерпретация терминологии, касающейся определения критериев риска, причем термины «приемлемый» и «допустимый» иногда относятся к разным уровням риска, а иногда используются как взаимозаменяемые. Наиболее простая структура критериев приемлемости риска – это единственный уровень риска, который служит границей между допустимыми и недопустимыми значениями риска. Иногда риск классифицируется следующим образом:
область недопустимого риска– в этой области риск считается недопустимым, поскольку частота и последствия его возникновения слишком велики. Здесь обязательны меры по снижению риска или соответствующие проектные изменения;
область пренебрежимо малого риска– в этой области риск считается допустимым, так как или частота возникновения опасных факторов настолько мала, или последствия настолько незначительны, что никаких мер по снижению риска не требуется;
средняя (промежуточная) область. В этой области риск считается допустимым, если приняты меры, позволяющие сделать частоту и последствия аварии «настолько низкими, насколько это практически целесообразно» (далее об этом написано подробнее).



2. Статическое электричество. Средства защиты.




infopedia.su

УЗО. Принцип действия,конструкция

В данной статье речь пойдет о принципе действия и из каких составных частей состоит УЗО.

Устройство защитного отключения управляемое дифференциальным током или выключатель дифференциальный (УЗО-Д или просто УЗО) – коммутационный аппарат или совокупность элементов, которые при достижении заданного значения дифференциальным током в процессе эксплуатации, должен отключать нагрузку.

Принцип действия и конструкцию УЗО рассмотрим на примере двухполюсного устройства функционально независимого от напряжения питающей сети, см. рис.1 и 2.

УЗО состоит из, см.рис.1:

  • дифференциального (суммирующего) трансформатора тока – 1, состоящего из двух первичных обмоток ω1 и ω2 и одной вторичной обмотки ω0 — 2;
  • электромагнитного расцепителя – 3;
  • пружинного привода – 4;
  • коммутационный аппарат QF – 5;
  • кнопки «ТЕСТ» для проверки работоспособности УЗО – 6;

В нормальном режиме работы электроустановки при протекании рабочего тока, нагрузки векторов тока в фазном (прямом) проводе I1 и нулевом (обратном) проводе I2, направлены встречно и равны между собой:

|I1| = |I2| или I1 + I2 = 0

соответственно через первичные обмотки ω1 и ω2 трансформатора тока 1 дифференциальный ток (ток утечки) – отсутствует.

При этом намагничивающее действие магнитодвижущих сил I1ω1, I2ω2 – взаимокомпенсируются, то есть:

I1ω1 = I2ω2

а магнитные потоки Ф1, Ф2 в сердечнике трансформатора тока пропорциональны магнитодвижущим силам.

Ф1 = I1ω1; Ф2 = I2ω2 или Ф1 = Ф2

Из всего выше изложенного, можно сделать вывод, что через вторичную обмотку ω0 трансформатора тока, дифференциальный ток (ток утечки) отсутствует и УЗО не срабатывает.

В случае пробоя изоляции фазного провода на корпус электроприемника или на землю, а также когда человек дотронулся к открытым токоведущим частям, возникает ток утечки.

В этом случае нарушается баланс токов в фазном и нулевом проводе, т.е I1 не равно I2.

В результате в сердечнике ТТ появляется магнитный поток, который наводит ЭДС во вторичной обмотки ω0.

Ток возникающий при наведении ЭДС, является током отключения для электромагнитного расцепителя 3 и определяется по формуле:

Iч = Uф/R0+ Rч

где:

  • Iч – ток, протекающий через тело человека, А;
  • Uф – фазное напряжение, В;
  • R0 – рабочее сопротивление заземления нейтрали, Ом (данное значение сопротивления нужно брать с ПУЭ глава 1.7, как правило оно составляет 4 Ом), в принципе данным сопротивлением в расчетах можно пренебречь;
  • Rч – среднее значение сопротивления тела человека, в расчетах принимается – 1000 Ом при напряжении прикосновения Uпр=50 В и выше, а при Uпр=36 В сопротивление тела человека равно – 6000 Ом.

Например, если человек прикоснется к оголенному фазному проводу, ток протекающий через тело человека при фазном напряжении 220 В, определяются по соотношению:

Iч = Uф/R0+ Rч = 220/4 +1000 = 0,22 А

Данный ток опасен для жизни человека. При таком токе сработает электромагнитный расцепитель и отключит коммутационный аппарат QF, который своими контактами разомкнет поврежденный участок электрической цепи.

В данном примере сопротивления диэлектрической обуви (Rоб = 45 кОм) и пола (Rп = 100 кОм) не учитывалось, так как нету никакого смысла тогда использовать УЗО для таких электроустановок.

Предельно допустимые значения Uпр и Iч в электроустановках до 1000 В в зависимости от продолжительности воздействия в секундах приведены в таблице 1.

Поделиться в социальных сетях

raschet.info

Устройство защитного отключения — это… Что такое Устройство защитного отключения?

УЗО с номинальным током 40 А АВДТ с защитой от сверхтоков OptiDin VD63 с номинальным током до 63А

Устройство защитного отключения (сокр. УЗО; более точное название: устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) или выключатель дифференциального тока (ВДТ) или защитно-отключающее устройство (ЗОУ) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)[1].

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, либо просто диффавтомат. Часто диффавтоматы снабжаются специальной индикацией, позволяющей определить, по какой причине произошло срабатывание (от сверхтока или от дифференциального тока).

Назначение

УЗО предназначены для

  • Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА).
  • Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Цели и принцип работы

схема УЗО и принцип работы

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов[источник не указан 1174 дня], протекающих по контролируемым проводникам (двум для однофазного УЗО, четырём для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим, то есть сумма токов, проходящих через УЗО равна нулю (точнее, сумма не должна превышать допустимое значение). Если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока[2].

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защиты от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Пример

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

  • УЗО со вспомогательным источником питания;
  • выполняющим автоматическое отключение при отказе вспомогательного источника.

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тор, но не имеют электрического контакта с катушкой[3]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник «втекает больше тока», чем возвращается по нулевому (часть тока утекает через тело человека, то есть помимо трансформатора). Несбалансированный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Применение

В России применение УЗО стало обязательным с принятием 7-го издания Правил устройства электроустановок (ПУЭ). Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

Условия срабатывания УЗО:

  • Прямое прикосновение человека к частям находящимся под напряжением и его контакте с «землей».
  • Повреждение основной изоляции и контакте токоведущих частей с заземленным корпусом.
  • Замена нулевого и заземляющего проводников.
  • Замена фазного и нулевого проводников и прикосновении человека к частям оказавшимся под напряжением и одновременном его контакте с «землей».
  • Обрыв нулевого проводника до (и после УЗО) и прикосновении человека к токоведущим или оказавшимся под напряжением частям и одновременном его контакте с «землей».

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

Некоторые типы УЗО (УЗО−Д со вспомогательным источником питания, см. классификацию) нуждаются в питании, которое они получают от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда в защищаемой цепи выше УЗО нулевой проводник отключен, а фазный остается под напряжением[4]. В этом случае УЗО будет неспособно отключить цепь, так как разность потенциалов в защищаемой цепи недостаточна для функционирования УЗО. Так называемые электромеханические УЗО не нуждаются в питании и поэтому свободны от указанного недостатка.

История

В начале 1970-х годов большинство УЗО выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов, в США, большинство бытовых УЗО были уже встроенными в розетки. В России УЗО начали применяться гораздо позже — примерно с 1994—1995 годов. И до сих пор используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.

Классификация УЗО

По способу действия

  • УЗО без вспомогательного источника питания
  • УЗО−Д со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

  • однополюсные двухпроводные
  • двухполюсные
  • двухполюсные трехпроводные
  • трехполюсные
  • трехполюсные четырёхпроводные
  • четырёхполюсные

По виду защиты от сверхтоков и перегрузок по току

  • без встроенной защиты от сверхтоков
  • со встроенной защитой от сверхтоков
  • со встроенной защитой от перегрузки
  • со встроенной защитой от коротких замыканий

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

  • нерегулируемые
  • регулируемые:
    • с дискретным регулированием
    • с плавным регулированием

По стойкости при импульсном напряжении

  • допускающие возможность отключения при импульсном напряжении
  • стойкие при импульсном напряжении

По условиям функционирования

  • УЗО−Д типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий;
  • УЗО−Д типа А — устройство защитного отключения, реагирующее на переменный сину­соидальный дифференциальный ток и пульсирующий постоянный диффе­ренциальный ток, возникающие внезапно, либо медленно возрастающие;
  • УЗО−Д типа В. УЗО реагирует на переменный, постоянный и выпрямленный дифференциальные токи.
  • УЗО−Д типа S — селективное (с выдержкой по времени отключения), это может быть необходимо там, где используется АВР.
  • УЗО−Д типа G — то же что и S, но с меньшей выдержкой времени.
Применение УЗО типа А целесообразно в основанных случаях, напри­мер, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора. УЗО типа В применяют в промышленных электроустановках со смешанным питанием — переменным, выпрямленным и постоянным токами.

Характеристики УЗО

Характеристики, общие для всех УЗО−Д

  • Способ установки
  • Число полюсов и число токоведущих проводников
  • Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы In = 6; 10; 16; 25; 40; 63; 80; 100; 125; А
  • Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
  • Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
  • Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
  • Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
  • Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
  • Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
  • Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
  • Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Выдержка времени (если она имеется)
  • Селективность (если она имеется)
  • Координация изоляции, включая воздушные зазоры и пути утечки тока
  • Степень защиты (по ГОСТ 14254)

³=== Только для УЗО−Д без встроенной защиты от коротких замыканий ===

  • Вид защиты от коротких замыканий
  • Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
  • Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

См. также

Примечания

  1. Определение согласно ГОСТ Р 50807-95 (2003)
  2. График опасности тока в зависимости от величины и времени протекания из руководства по обучению от Moeller, (С) Ф.Штепан.
  3. То есть катушка гальванически развязана от токонесущих проводников УЗО
  4. Такая ситуация может возниннуть только в неисправной цепи, так как при отключении нулевого проводника также должны отключаться все проводники, находящиеся под напряжением (пункт 3.1.18 ПУЭ)

Ссылки

dic.academic.ru

Какой принцип действия УЗО 🚩 Принцип работы УЗО в однофазной или трехфазной сети. 🚩 Разное

Людям, имеющим представление о принципах работы электрических цепей, известно, что автоматические выключатели, срабатывающие от тока короткого замыкания и перегрузки, на такую «незначительную» утечку не реагируют. Для человека же удар током из-за данной утечки при напряжении питания в 220 вольт может иметь серьезные последствия. Теоретически при таком уларе через тело человека может пройти ток величиной в 220 мА. В справочной литературе по технике безопасности и охране труда величина в 100 мА обозначена, как способная вызвать летальный исход, поэтому даже теоретически 220 мА это очень серьезная опасность.Для предотвращения таких опасных утечек УЗО сравнивает величину уходящего потребителям тока с величиной обратного тока и при превышении заданных параметров практически мгновенно размыкает цепь.
В России в основном используются УЗО для монтажа в электрощите на DIN-рейку, встроенные УЗО широкого распространения не получили.

Принцип действия

Устройство защитного отключения представляет из себя: ферромагнитный сердечник с 3-я обмотками. Через первую обмотку протекает ток отдаваемый потребителям, через вторую идет обратный ток. При нормальном состоянии значение вытекающего тока, должно равняться значению тока втекающего, наведенные этими токами магнитные поля компенсируют друг друга, и суммарный поток равняется нулю. Если же сумма проходящих токов превышает допустимое значение, магнитный поток начинает воздействовать на третью управляющую обмотку, образуя в ней наведенную электродвижущую силу, которая воздействует на реле размыкающее цепи. Современные УЗО помимо сердечника и обмоток содержат в себе и другие электронные компоненты, но описанный принцип действия является основой функционирования устройств защитного отключения.

Основные виды УЗО

УЗО бывают однофазными и трехфазными, зависимыми от напряжения питания – электронными и независимыми от него – электромеханическими. Кроме того устройства защитного отключения разделяются на 5 типов по условиям функционирования.

С 1980-х годов, в США, большинство бытовых УЗО стали встраивать в розетки.

Тип АС. УЗО реагирует на переменный синусоидальный дифференциальный ток, который может возрастать медленно или появляться внезапно.

Тип А. Устройство защитного отключения реагирует на переменный и постоянный пульсирующий дифференциальный ток, которые также могут появляться внезапно или медленно возрастать.

Тип В. Устройство реагирует на переменный, постоянный и выпрямленный дифференциальный ток.

Тип S и G. УЗО имеет выдержку по времени отключения.

www.kakprosto.ru
