Недорогой токарный станок по дереву

Этот токарный станок производитель относит к бытовому классу, однако ближайшие его аналоги следует искать в профессиональных линейках, в том числе и выпускаемых компанией Jet.

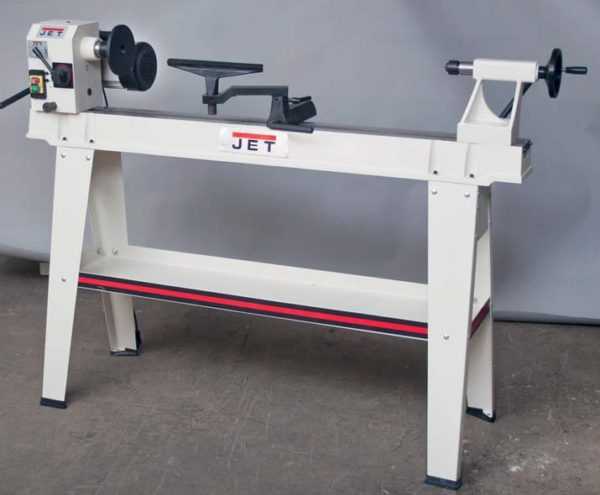

токарный станок по дереву

Обычный вид бытового станка — настольное исполнение, станина из стального профиля и закреплённая на ней неподвижная передняя бабка. Кстати, примерно так выглядит более простой станок Jet JWL-1440L. На данной модели станина отлита из чугуна, её верхняя часть отшлифована.

Это обеспечивает жёсткость конструкции, износостойкость и высокую точность обработки. Станина может быть установлена на верстак или на входящие в комплект опоры. Для увеличения жёсткости и удобства работы предусмотрен поддон для принадлежностей с шестью отверстиями для инструмента (резцов).

задняя бабка

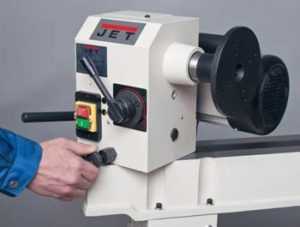

передняя бабка

Опоры и поддон выполнены из двухмиллиметровой стали, опоры снабжены резиновыми подставками, чтобы исключить скольжение и не царапать пол, и имеют отверстия для крепления к полу, если это необходимо. Передняя и задняя бабки, опора подручника и подручник отлиты из чугуна.

В комплект токарного станка по дереву входит удлинитель подручника — чугунная пластина с отверстием и осью, которую можно поставить между подручником и его опорой.

удлинитель подручника

чугунный подручник

Диаметр осей — 25,4 мм (1 дюйм), достаточно ходовой. Некоторые производители применяют оси диаметром 25 мм, но это усложняет поиск дополнительного оборудования, «дюймовые» более популярны.

Благодаря использованию удлинителя возможности станка расширяются: опора может сдвигаться и поворачиваться относительно станины, подручник в опоре — только поворачиваться, а используя удлинитель, можно обрабатывать крупногабаритные детали, да и переналадить станок с ним быстрее: отвернул пару зажимных фиксаторов с рукоятками — и положение подручника относительно заготовки изменяется.

задняя бабка

Задняя бабка — узел достаточно простой, тут стоит отметить несколько моментов. Пиноль задней бабки (цилиндр, выдвигающийся из неё при вращении маховика) имеет ход 105 мм — немаленький даже для станков профессионального класса. На пиноли имеется шкала — разметка хода.

Положение пиноли после её установки фиксируется зажимным резьбовым рычажком. В комплект входит вращающийся упорный центр с фиксацией в пиноли МТ2 (конус Морзе).

Самая важная особенность, вернее, целый комплекс особенностей, заключается в самом сложном узле — передней бабке с установленным на ней приводом.

фиксатор пиноли

она, как и задняя, может перемещаться вдоль по станине;
поворачиваться вокруг вертикальной оси. Для этого необходимо ослабить рычаг блокировки передней бабки, потянуть «на себя» фиксатор пиноли и повернуть бабку на нужный угол.

Фиксатор блокируется на углах, кратных 45°. Поворот бабки нужен при точении чаш и подобных изделий большого размера, в том числе заготовок, диаметр которых превышает расстояние от оси патрона до станины. Развернув бабку на 180°, можно, в теории, точить заготовки радиусом хоть «до пола».

Для таких работ опционально к станку предлагается подручник, устанавливаемый на отдельной «трёхногой» опоре из серого чугуна (арт. 6294732). Впрочем, при повороте на 45° вполне достаточно и «штатного» подручника с удлинителем. Для привода деревообрабатывающих и многих других станков обычно применяется электрический двигатель с ременной передачей. Тут он — бесщёточный, асинхронный, тихий и необслуживаемый.

вариатор

Двигатель рассчитан на продолжительную работу под нагрузкой, его мощности достаточно для работы и с крупногабаритными заготовками. В большинстве видов станков (и не только бытовых) скорость вращения шпинделя изменяют перестановкой приводного ремня на блоках ведущих и ведомых шкивов. На токарном станке Jet JWL-1443 применена более удобная система — вариатор. В качестве шкива на каждом из валов используется пара конусов. Посредством переключателя скорости можно немного изменить расстояние между конусами на ведомом валу, при этом «диаметр охвата вала» клиновым ремнём изменится.

переключатель скорости

Причём на обоих валах: на одном увеличится, на втором уменьшится (как видно на фото, один из конусов на ведущем валу подпружинен). Таким образом можно быстро выбрать желаемую частоту вращения. Конечно, эта система удобнее, чем более простая, с несколькими шкивами на каждом из валов.

Конструкция вариатора на данной модели не позволяет менять передаточное число плавно, но это и не нужно: всего есть 10 фиксированных положений.

Правила выбора нужной скорости очевидны: чем больше диаметр заготовки и чем твёрже дерево, тем ниже должна быть частота вращения. При черновой обработке, когда съём материала и нагрузки велики, частоту тоже стоит уменьшить, а при чистовой обработке и доводке — увеличить.

Обратите внимание

Переключать скорости на станке можно только при работающем двигателе (или хотя бы поворачивая выходной вал рукой).

Иначе нагрузки на детали вариатора могут вывести его из строя. Ещё одна особенность — резьба шпинделя. Вполне стандартная для этой техники (М33х3,5), но применяющаяся чаще на профессиональных станках. Для бытовых более характерна резьба 1″×8TPI (диаметр 1 дюйм, частота витков — 8 «на дюйм длины»).

В принципе бытовые станки с такой резьбой шпинделя можно дооснастить и адаптером — переходником с одной резьбы на другую (хотя часто он входит и в стандартный комплект), но косвенно размер резьбы указывает на класс техники, так что тут тоже исполнение — не совсем бытовое.

Для резьбы М33х3,5 выбор патронов и планшайб значительно больше, и чаще попадаются аксессуары высокого уровня исполнения.

патрон с планшайбой

Опора подручника и обе бабки закрепляются на станине с помощью специальных «фирменных» рычагов — фиксаторов с зажимными эксцентриками, а не «на винтах», как принято у бытовых станков. Повернул рычаг на любом узле, сдвинул его вдоль станины на нужное расстояние, повернул обратно — вот и вся регулировка. В общем, называя станок бытовым, следует учитывать, что многие профессиональные модели выглядят примерно так же и имеют примерно такие же возможности.

Никаких сложностей при работе и управлении нет. Единственное, что стоит учесть, — токарный станок по дереву не комплектуется резцами, их нужно подбирать отдельно. Аксессуары для станка, помимо упоминавшейся напольной опоры для подручника и стандартных принадлежностей (центров, сверлильных патронов, планшайб разного диаметра), включают ещё одно интересное устройство — копировальное (модель Jet JCA-1100).

Сразу скажем, что испытать его в работе не удалось, ограничились только установкой на станок. Копир — устройство, требующее несложной, но точной и занимающей определённое время регулировки перед началом работы, а идея возникла внезапно, «сверх плана», после тестирования самого станка.

копировальное устройство в работе

Кстати, по словам сотрудников представительства компании Jet, в котором и проходило тестирование, копировальное устройство — аксессуар очень популярный, его приобретает едва ли не половина покупателей станка. Копир крепится к станине токарного станка и рассчитан на работу или «по шаблону», или «по образцу». В роли шаблона может выступать, например, плоский лист фанеры.

Принцип действия прост: копировальное устройство, связанное с резцом, при вращении маховика перемещается вдоль образца, «на выходе» получаются одинаковые детали. Допускается работа с заготовками длиной до 1050 мм. Ход резцовой вставки, то есть разница между максимальным и минимальным диаметрами изделия без перенастройки станка — 35 мм.

[note]Вполне возможно и коммерческое применение: одинаковые точёные детали хорошо смотрятся на мебели и при изготовлении, к примеру, игрушек.[/note] Относительно недорогой станок — хорошая альтернатива самодельному токарному станку по дереву. Преимущество в надежности и разноплановом применении неоспоримо.

Токарно-фрезерный станок по металлу. Станок и фрезерная приставка (головка)

Токарно-фрезерный станок позволяет сделать деталь полностью, закрепив ее в шпинделе или центрах. Он одновременно выполняет функции различного узкоспециализированного оборудования: токарного, сверлильного, фрезерного. В зависимости от типа производства, приобретаются маленькие станки настольные или большие, высокопроизводительные.

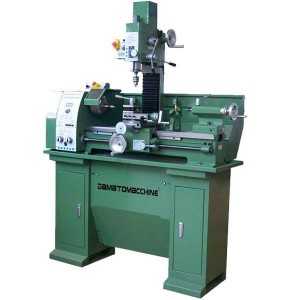

Токарно-фрезерный станок

Технические характеристики

Обработка на токарно фрезерном оборудовании совмещает точение цилиндрических поверхностей стационарно установленным резцом при вращении самой детали. С одной установки производится и фрезеровка – плоская обработка вращающимися инструментами. Станки с программным управлением работают самостоятельно и выполняют полностью все операции с высокой точностью. Достаточно набрать программу, задать допуски на размеры и класс чистоты поверхности. Такие станки называют токарными центрами с ЧПУ.

Токарно фрезерные станки имеют общие технические характеристики:

мощность;
размеры заготовок;
потребляемое напряжение;
обрабатываемый материал;
тип сверлильно-фрезерного шпинделя;
расстояние между центрами;
максимальный ход фрезерного суппорта;
максимальный диаметр обработки над станиной и суппортом;
обороты и скорость фрезерного шпинделя.

Производство деталей на станке

Выпускать небольшое количество запчастей можно на простом оборудовании весом менее 1 т. Верстачный токарно-фрезерный станок при относительно небольшой стоимости способен производить большие партии деталей, необходимых для ремонта автомобилей, бытовой техники и других механизмов. Он выполняет операции:

точение продольное и поперечное;
сверление;
нарезка резьбы;
фрезеровка пазов и шлицов;
растачивание;
фрезерование плоскостей и граней;
шлифовка круглая и плоская.

Обрабатывать можно длинные и плоские заготовки. Настольные и верстачные модели токарных центров имеют высокую производительность и способны обеспечить продукцией небольшое предприятие.

Устройство оборудования

Устройство токарно-фрезерных станков совмещает узлы разного вида оборудования узкой специализации. От токарного у него:

станина;
шпиндель;
винт для нарезки резьбы;
суппорт;
задняя бабка.

Двигатель для вращения фрезерного инструмента может располагаться на токарном суппорте. К нему подключается конус для крепления фрез, сверл и метчиков. Количество операций ограничено продольными фрезеровками, сверловкой и нарезкой резьбы. Фрезы используют только наборные и с твердосплавными пластинами.

Комбинированный токарно-фрезерный станок имеет второй суппорт с отдельным приводом для вращения фрезерного инструмента. Это позволяет обрабатывать плоскости под углом с высокой точностью и чистотой поверхности. Устанавливать можно цилиндрические, торцевые, дисковые и концевые фрезы, развертки, сверла, метчики.

Токарно-фрезерный станок с ЧПУ

Установка блока ЧПУ – числового программного управления – позволяет задавать нужные параметры работы. Станок самостоятельно выполняет обработку детали и останавливается. Оператор устанавливает новую заготовку и запускает процесс обработки. Наличие бункера на больших токарных центрах с ЧПУ позволяют станку работать без остановок. Установка заготовки и пуск следующего цикла операций производится автоматически.

Классификация токарно фрезерных станков

Классифицируют токарные обрабатывающие центры по нескольким параметрам: размер и вес, тип фрезерного суппорта, сложность и универсальность оборудования.

Размеры

По мощности и размерам токарные центры условно делятся по весу:

мини – весом менее 1000 кг;
средние от 1 т до 10 т;
большие весят более 10 т.

К мини относятся настольные токарно фрезерные станки по металлу и дереву. Они имеют вес 300 – 400 кг и позволяют обрабатывать детали длиной до 700 мм. Удлиненная станина дает возможность работать с заготовками до 1200 мм длиной. Диаметр цилиндрической поверхности не превышает 90 мм. Особенностью настольных токарно фрезерных станков является их компактность и возможность расположения в домашней мастерской.

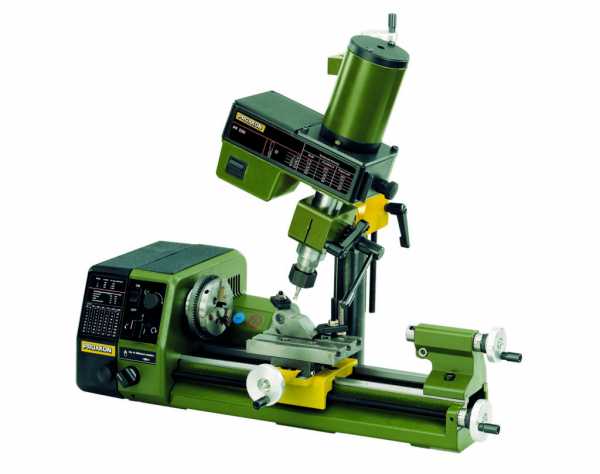

Мини токарно-фрезерный станок

Настольный обрабатывающий центр по металлу с ЧПУ способен изготавливать сложные изделия с точностью до 0,01 мм и контролировать угол до 0,001°.

К классу мини относится и токарный станок по дереву. Относительно низкая твердость материала позволяет выпускать модели с двигателями, питающимися от сети в 220 V с потребительской частотой 50 Гц. Достаточно трехфазное подключение к бытовой розетке с заземлением.

Тип и привод фрезерной головки

По конструкции фрезерного шпинделя различают токарные центры;

простые;
с приводным центром;
шпиндель с С-осью;
с противошпинделем.

Схема устройства представляет соединение рабочих узлов с разного оборудования на станине токарного станка. Продольная обработка точением производится при вращении заготовки и стационарно закрепленном инструменте – резце. Фрезерный инструмент вращается от отдельного привода, режет поверхность и сверлит неподвижную болванку. Простая конструкция оборудования предполагает ручное управление. Для изготовления больших партий одинаковых деталей подключают ЧПУ.

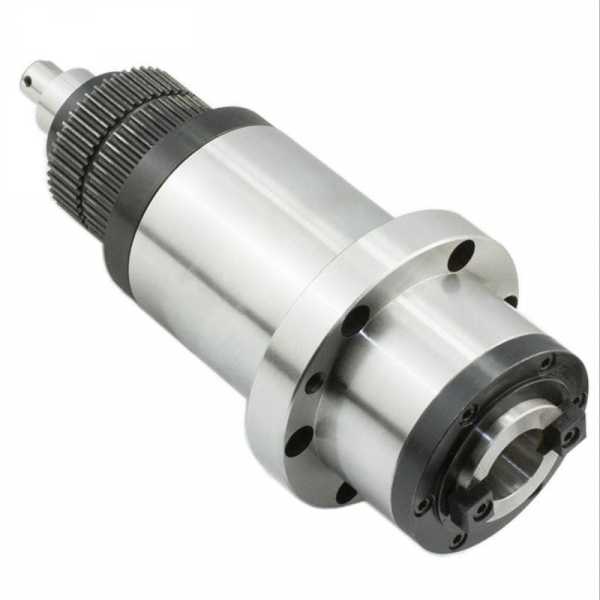

Шпиндель

Сложные фрезерные станки с ЧПУ имеют шпиндель с С-осью. Расположение фрезерного инструмента и самостоятельное его перемещение параллельно основной оси позволяет делать сложные детали с обработкой боковых поверхностей и торцов.

По назначению и сложности

По назначению, и сложности обработки токарные центры делятся:

деревообрабатывающие;
настольные по металлу;
многофункциональные;
универсальные.

Управление деревообрабатывающими станками допускается ручное, при единичном изготовлении деталей и малыми партиями. Серии повторяющихся запчастей проще делать, подключив ЧПУ. Оператор набирает программу, устанавливает заготовку и нажимает кнопку пуска. Дальнейшее пребывание его возле станка не обязательно. Используют в столярных мастерских для изготовления ножек и стоек мебели.

Деревообрабатывающий токарный станок с фрезерной головкой

Настольные и верстачные станки по металлу применяются в мастерских с изготовлением продукции небольшими партиями и на крупных предприятиях, выпускающих большое количество различного оборудования. При малой нагрузке и единичном изготовлении управляются вручную. Большинство из них имеют ЧПУ и могут подключаться к компьютеру. Они обрабатывают детали сложной конфигурации с высокой точностью. Самостоятельно контролировать размеры не могут. При стирании режущей кромки и поломке инструмента продолжают работать по заданной программе. Оператор должен периодически проверять резцы и фрезы на целостность пластин и контролировать основные размеры.

Установленный на место задней бабки противошпиндель увеличивает количество выполняемых одновременно операций.

При наличии независимых суппортов и числового программного управления, плоские заготовки ставятся по 2 и обрабатываются одновременно. Возможна поочередная обработка одной заготовки в разных шпинделях. Многофункциональный токарный центр с ЧПУ имеет высокую производительность и позволяет обрабатывать детали со всех сторон, включая торцы. Точение, сверловка и фрезеровка производятся в любой плоскости и под углом.

Универсальные станки

Универсальные токарные станки с фрезерной головой имеют суппорт, расположенный параллельно оси детали – С-шпиндель. В нем крепится фрезерный инструмент и вращается от независимого двигателя. Головка с фрезой может перемещаться в любом направлении, производя обработку под разными углами. Сменщик меняет фрезерный инструмент по заданной программе, увеличивая количество операций. Станок выполняет:

точение цилиндрическое, коническое, торцевое;
изготовление червяков;
фрезеровку;
сверловку;
расточку;
торцовку;
зацентровку;
нарезку внутренней резьбы;
нарезку наружной резьбы резцом и плашкой;
фрезеровку пазов;
фрезеровку зуба;
шлифовку;
долбежку.

В результате получаются детали любой конфигурации, с проточками, канавками и отверстиями, как по торцам, так и на боковых сторонах. При этом выдерживается высокая точность и соосность всех рабочих поверхностей, поскольку обработка производится с одной установки.

При изготовлении валков и других деталей со сложной конфигурацией, применяется копир.

Универсальный центр движется, повторяя форму шаблона, установленного на станке. Делается специальный плоский копир и вставляется в специальное отделение программного блока. Резец при движении повторяет его форму. При подключении станка с ЧПУ к компьютеру, копир не нужен, движение инструмента контролируется специальной программой. В результате станок обрабатывает заготовки по заданной кривой линии. Получаются детали со сложной поверхностью в виде парабол, синусоид, кривых с разными радиусами и плавными переходами.

Токарно фрезерные станки с ЧПУ по металлу, имеют заложенную в программу корректировку действий. Например, при нагреве они снижают количество оборотов, уменьшая нагрузку. Если температура достигает критического значения, станок самостоятельно останавливается. Продолжить работу можно после охлаждения.

В старых моделях программа не корректируется, и работа станка начинается с первой операции. Некоторое время инструмент режет воздух. Затем продолжается обычная обработка. Современные станки с ЧПУ после аварийной остановки и охлаждения могут самостоятельно включиться и продолжить работу. Вмешательство оператора не требуется.

Фрезерный станок по дереву: виды и описание

Содержание: [скрыть]

Устройство
Как выбрать деревообрабатывающий станок по типу и характеристикам
Как работать

Фрезерные станки по дереву относятся к популярному столярному оборудованию и используются для резки всевозможных деталей из натурального дерева, фрезерования профилей и рельефных элементов, а так же обработки древесных заготовок и придания им необходимой конфигурации. К примеру, с их помощью удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов и резать шипы специальной кареткой. Если же использовать дополнительные приспособления, позволяющие существенно расширить возможности фрезерных станков по дереву, можно изготавливать и детали повышенной сложности.

Чаще всего такое оборудование встречается в частных столярных мастерских и на производствах с небольшим штатом, а настольные образцы становятся незаменимыми помощниками мастерам, работающим на дому. Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы и соответствие установленным нормативам, распространяющимся на товары данной категории.

Устройство

Основными элементами деревообрабатывающего фрезерного станка являются следующие детали и механизмы:

Дополнительно некоторые модели укомплектовываются кареткой, позволяющей обрабатывать детали под различным углом. Станина представляет собой устойчивую монолитную фигуру, не подверженную колебаниям и вибрации. Вал закрепляется на суппорт, выходящий верхней частью сквозь отверстие стола, а при необходимости его высоту можно свободно регулировать, подстраивая под себя. Сверху на деталь крепится вставной шпиндель и режущая деталь, тип которой зависит от специфики выполняемого процесса. В качестве основного резака могут выступать фреза, нож, диск и любой другой сверлильно режущий элемент аналогичного назначения. Чем выше скорость оборота шпинделя, тем чище обработка материала, и это нужно учитывать при выполнении процедур, требующих филигранной работы. Благодаря особому устройству оборудования во время фрезеровки можно быстро и безопасно сменить пильно режущий или сверлильно обрабатывающий элемент.

Если фрезерование необходимо выполнять по прямой, придется прибегнуть к помощи подвижной направляющей планки. Упоры устройства фрезерного по дереву фиксируются в специальные пазы. Современный станок с кареткой или без неенередко комплектуется промышленным пылесосом, который быстро и качественно убирает пыль и стружку с рабочей зоны. Стоимость оборудования напрямую зависит от его типа и комплектации, отчего обработка заготовок может быть более разнообразной и качественной.

Как выбрать деревообрабатывающий станок по типу и характеристикам

Станок фрезерный по дереву в зависимости от типа и модели будет иметь различное устройство, отчего у мастера есть возможность предназначать его для тех или иных целей. Далее рассмотрим основные типы станков для обработки дерева и выясним, как работает каждый из них.

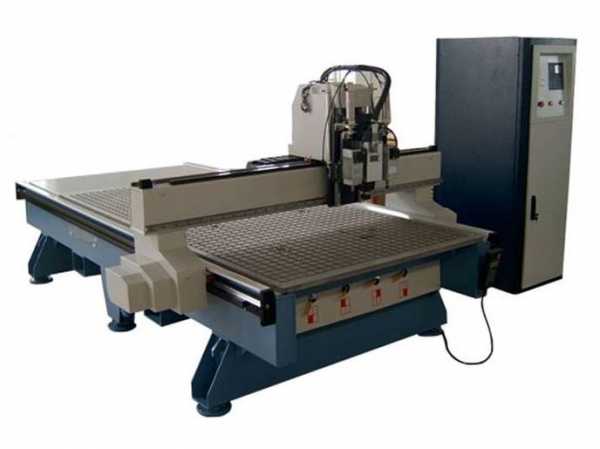

Фрезерный станок с ЧПУ

Относительно новое универсальное оборудование, оснащенное дополнительной электроникой, отличается наличием микропроцессора, что существенно упрощает рабочий процесс и делает его более точным. Такие агрегаты широко задействованы на производстве, так как они позволяют справляться со сложными технологическими задачами, повышая производительность труда и заметно сокращая временные затраты.

Ручной фрезер

Мини агрегат отлично справляется с малыми объемами работ в условиях домашней мастерской. Компактный фрезерный станок для резьбы по дереву не подойдет для большого производства, но незаменим там, где нет необходимости устанавливать массивные образцы с высокой производительностью ввиду частного использования. С его помощью обычно формируют миниатюрные пазы, предназначенные для сочленения отдельных конструкционных деталей. Также они популярны при создании декоративных мебельных фигур и стяжек, позволяя провести практически ювелирную работу, не устанавливая огромный фрезерный стол.

Копировальный фрезерный станок

Данный тип оборудования предназначен для осуществления сложной работы, предусматривающей обилие деталей и резных орнаментов, требующих сверхточного исполнения. Чтобы обеспечить полную идентичность художественных мини элементов, здесь задействуют готовые пластиковые или деревянные шаблоны. Заготовка фиксируется вакуумным методом и происходит копирование контуров шаблона, что гарантирует получение одинаковых элементов с мудреными рисунками.

Токарный фрезеровочный станок

Устройство с подобными характеристиками специально предусмотрено для возможности обрабатывать древесину профильным путем, придавая ей желаемую конфигурацию. Токарный агрегат с фрезой посредством программирования справляется со сложными деталями, включая многогранные и витые образцы. В зависимости от характера работы здесь могут использоваться как токарный нож, так и пальчиковая фреза.

Станок для фрезерования настольного типа

Настольные фрезерные станки по дереву, во многом похожи на их ручной аналог. Они также просты по своему конструкционному устройству и очень удобны в эксплуатации. Чаще всего их используют как домашний образец в приватных мастерских благодаря скромным габаритам и широким возможностям. Ему под силу изготовление самых миниатюрных деталей, требующих ювелирного подхода.

Бытовой фрезер

Бытовой фрезерный станок по дереву полностью соответствует своему названию и используется мастерами в личных столярках, где выполняется традиционно малый объем столярных работ. Его приобретают для выполнения продольной и поперечной распиловки древесины, строгания досок и сверлильно шлифовальных операций. Небольшой инструмент не требует отдельного помещения для установки, что очень удобно в малогабаритных столярных цехах.

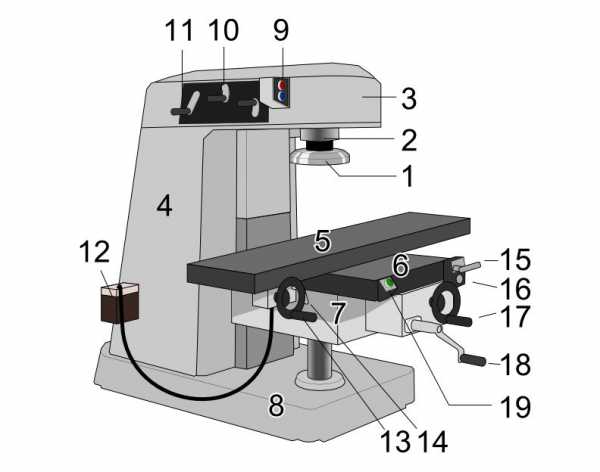

Вертикально фрезеровочный станок

При помощи специальных фрез такое оборудование выполняет свои функции вертикально, то есть растачивает и сверлит отверстия по направлению сверху вниз. Также вертикальный фрезерный станок по дереву выступает надежным помощником во время формирования пазов, обработки плоских деталей и других подобных элементов. Вертикально фрезерный образец укомплектовывают торцовыми, концевыми или шпоночными фрезами, которые в свою очередь могут иметь цельную конструкцию или собираться отдельными частями с вставными или напаянными ножами. Подобное устройство имеет универсальный характер и подойдет не только для дерева, но и для других материалов.

Горизонтальный станок

Фрезеровальный станок этого типа отличается осью шпинделя, установленной в горизонтальном положении, в то время как стол с заготовкой перемещается во всех возможных направлениях. Эти агрегаты могут быть простыми или универсальными. Фрезерные станки по дереву, описание которых мы сейчас приводим, комплектуются фрезами торцевого или цилиндрического вида. Универсальные образцы, в отличие от аналогов с более скромными техническими характеристиками, укомплектованы поворотным столом, перемещающимся вокруг вертикальной оси, что необходимо при резке спиральных канавок.

Двухсторонний фрезерный станок

Стационарные фрезерные станки по дереву, принадлежащие к двухстороннему типу, специально предназначаются для обработки профилей. Путем их применения удается наладить производство ножек стульев и других подобных деталей. Для фрезерного станка, принадлежащего к этой категории, основной особенностью является возможность одновременной обработки древесины с обеих сторон. Также для резки по дереву на мощностях промышленных предприятий используют четырехсторонний прибор. Как и предыдущий образец, четырехсторонний фрезер справляется с одновременной обработкой сторон, экономя время и увеличивая производительность.

Как работать

Профессиональный фрезерный станок также как и агрегат для проведения работ по дереву для дома требует строгого соблюдения правил безопасности. В первую очередь нужно следить за тем, чтобы режущий элемент был хорошо заточен, надежно сидел на валу, не имел дефектов в виде трещин, сколов и других погрешностей. Если на вал установлена дисковая пила, то необходимо проверить ее на наличие сломанных зубьев, что недопустимо, а зазор между ней и шпинделем должен находиться в диапазоне 0,05 – 0,1 мм. Режущие ножи фиксируются на валу при помощи гидравлики, клиньев или винтов.

Чтобы обеспечить безопасную работу оборудования, его в обязательном порядке балансируют. Сверлильно фрезеровочное оборудование оснащают тормозным устройством, позволяющим при необходимости быстро остановить процесс и избежать травм.

Рабочее место столяра должно регулярно очищаться от стружки и прочих отходов и только после полной остановки механизмов независимо от того, вертикально или горизонтально проводится фрезеровка. Мелкие опилки и микроскопическую древесную фракцию лучше удалять при помощи специальных пылесосов промышленного назначения.

Одним из правил безопасности при работе на станках является обеспечение съемного (автоматического) ограждения режущих и подвижных сегментов. Включение в работу мини станка или большого промышленного агрегата сопровождается пробным пуском, что позволяет проверить равномерное вращение шпинделя и отсутствие вибрации, и лишь затем подается древесина. Ни в коем случае нельзя обрабатывать те материалы, которые не предусмотрены для фрезерного станка того или иного типа. Даже при кратковременном прекращении процесса станок должен быть остановлен.

derevo-s.ru

Как выбрать токарный станок по дереву с копиром: цены, характеристики и виды

Токарные станки — это специализированное оборудование, применяемое для изготовления изделий из дерева. Именно на таком станке делают ножки для мебели, дверные ручки, балясины и другие изделия из дерева. Существует множество моделей современных токарных станков, имеющих разную стоимость.

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.

Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

Копировальный токарный станок по дереву Proma DSL-1200

Токарный станок предназначен для обработки деревянных изделий, вытачивания профилей и декоративных деталей. Характерная особенность аппарата — наличие двух резцов. Один устанавливается на люнете и служит для обработки круглых заготовок, снимает до 10 мм материала за один проход. При помощи этого резца можно делать круглые заготовки разных диаметров. Настройки выставляются на специальном приспособлении.

Второй резец установлен в копировальной каретке и вытачивает детали по копиру. Оригинальное крепление, позволяет быстро подготовить станок к работе.

Для изготовления длинных изделий в комплект поставки входит люнет, который крепится на направляющие штанги, как опора и исключает прогиб длинной заготовки. Установив планшайбу, станок позволит обрабатывать многогранные изделия.

Характеристики:

Напряжение — 380В .
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 395 кг.
Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Модель Т4М-0, оснащается горизонтальным шлифовальным блоком, который способен обрабатывать 4 заготовки одновременно по копиру (кружевные ножки столов и стульев, музыкальных инструментов).

Особенности токарного станка:

Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
Пневматический зажим на шпинделях.
Регулируемая скорость подачи валов.
Плавная регулировка скорости вращения шпинделя с помощью блока.

Характеристики:

- Напряжение — 380В .
- Максимальная длинна детали — 1200 мм.
- Высота центра — 235 мм.
- Масса — 1850 кг.
Размеры — 2300х1200х1950 мм.

Дополнительная комплектация:

Двигатель на 7,3 кВт.
Инвентарное управление скоростью вращения.
Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

Копир и держатель для шаблонов.
Опора для ножа 254 мм.
Механизм для нанесения спиральных каналов.
Крепёжная шайба 254 мм.
Вращающийся центр.
2 прямых резца
Подставка для долот.
Мобильный люнет.
Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
Фрезеровка спиральных каналов входит в стандартные функции.
Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

Копир и подставка для шаблонов.
Опора для ножа.
Механизм для нанесения спиральных каналов.
Вращающейся центр.
Ведущий центра диаметром 20 мм.
Крепёжная шайба.
2 резца.
Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Токарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках. Оборудование использует дисковый инструмент для фрезерования, что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:

Профильные многогранники.
Поверхности с винтовым профилем.
Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Характеристики:

Напряжение — 380В.
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 740 кг.
Размеры — 2100х900х1049 мм.

Цена — 309000р.

Оцените статью: Поделитесь с друзьями!

stanok.guru

для дома, гаража, производства, цеха

Выбор токарного станка – это дело чисто индивидуальное. При выборе его необходимо учесть в первую очередь назначение в производстве. От количества операций, которые на нём предполагается выполнять, размера заготовок в диаметре и длине зависят габариты и вес самого станка. Выбирая станок для крупных партий производства однотипных деталей, лучше выбрать станок с ЧПУ и многошпиндельной головкой, если деталь нужно обрабатывать сразу несколькими резцами.

Общий вид токарно-винторезного станка с УЦИ

Универсальные станки с возможностью обработки одним или несколькими резцами одновременно относятся к лёгким и средним по весу станкам. Выбирая токарный станок для мастерской по ремонту оборудования предприятия или гаража автопарка лучше остановить свой выбор на универсальном оборудовании по металлу на ручном или полуавтоматическом управлении. При изготовлении деталей из прутков, необходимо соизмерить диаметр шпиндельного отверстия с диаметром необходимым для производства прутковых деталей.

Чтобы выбрать надёжный токарный станок необходимо обратить внимание на материал и способ крепления направляющих станины, она служит не только коробом для крепления бабок, гитары, фартука, но её поперечные направляющие служат для перемещения по ним механизмов, напрямую задействованных в рабочем процессе. Чем надёжнее, массивнее и устойчивее станина, тем меньше вибраций и выше точность станка.

Видео по подбору станка

При работе по металлу направляющие станка испытывают сильные нагрузки, поэтому станина должны быть выполнена из очень прочного металла, преимущественно чугуна. Крепление направляющих к вертикальным стойкам может производиться при помощи болтового соединения или сварки. Большой роли это на жёсткость конструкции не влияет, но болтовое соединение придётся проверять чаще.

В организации рабочего места не последнюю роль играют тумбы, но главное их назначение в том, чтобы станина встала на них без перекосов, которые могут привести к последующему браку изделий. Для коротких станков до 1 тонны весом тумб может быть 2. Для более длинных и широких токарных станков, обрабатывающих металл, тумб может быть 3 или 4.

Далеко не во всех автомобильных мастерских нужны большие универсальные станки. Например, в шиномонтаже для вытачивания болтов и гаек для крепления дисков на ступицы автомобилей вполне может удовлетворить потребности мастерской, по нарезке резьбы по металлу или вытачиванию на замену изношенных деталей новых, настольный станок.

Выбираем настольный токарный станок

Домашним мастерам и автолюбителям, самостоятельно занимающимся изготовлением деталей из металла, более интересен настольный станок, который можно использовать дома, в гараже или в ином месте, ведь его легко транспортировать. Надо оговориться, что на рынке токарного оборудования среди настольных есть станки весом около 200 кг и стоимостью около 4000$. Вряд ли для установки в домашней мастерской или гараже этого станка по металлу будет целесообразной. В первую очередь, выбирая настольный станок необходимо обратить внимание на такие характеристики как:

способ подключения;
необходимое напряжение в сети;
диаметр и длину заготовки, которую можно обработать на данном станке.

Обязательна проверка на отсутствие люфта пиноли и остальных подвижных частей.

Для домашнего использования так же, как и для ремонтной мастерской, необходим универсальный станок по металлу. Узкая специализация оборудования дома мало эффективна, никогда нельзя знать заранее какие работы по металлу потребуются в процессе проведения ремонта сантехники, домашней теплосети или бытовой техники.

Универсальность станка зависит не от его внешнего вида, а от количества возможных самостоятельных модернизаций при помощи специальных токарных приспособлений, независимо от того есть они в комплекте со станком или их можно приобрести отдельно.

Станок укомплектованный всевозможными приспособлениями стоить будет дороже, но не факт, что все штучки понадобятся в работе. Проще купить более дешёвую модель с возможностью самостоятельной доукомплектации необходимыми устройствами, которые пригодятся для выполнения определённых операций по металлу.

Главное, при выборе любого токарного станка – это убедиться:

что на всех заявленных производителем скоростях, он работает безотказно, без перебоев;
убедиться в отсутствие люфтов всех подвижных частей;
точности выполнения поставленных задач, что напрямую связано с первыми двумя.

Токарно-винторезный станок с фрезерным устройством

Приобретать заведомо неточный станок в надежде на самостоятельную доработку – не самый лучший выход. Искать настольный станок российского производства или европейских стран сложно. По заказам наших компаний, чаще всего настольные станки собираются в Китае, что не делает их хуже. Отечественная сборка станков больше касается промышленного токарного оборудования.

Промышленное токарное оборудование имеет большой разброс по весу, специализации и прочим параметрам. Как его выбирать правильно, каждый технолог производства определяет сам. Общими требованиями является необходимая точность токарного оборудования и производительности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

чертежи с размерами и видео

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского устройства соответствует годовой зарплате нашего недепутата. Выход один — делать своими руками, чем сейчас мы и займемся.

Содержание:

Настольный токарный станок, основные узлы
Параметры, преимущества и недостатки настольного токарного станка
Обработка на токарных станках, схемы и чертежи
Точность и производительность самодельного станка

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
привод токарного станка;
рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом он должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном устройстве, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного устройства

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но он не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики — обзор, цены

nashprorab.com

Токарный станок по металлу своими руками: видео, фото

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок своими руками.

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

рама;
задняя и передняя бабка;
электропривод;
суппорт с держателем для резца;
двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

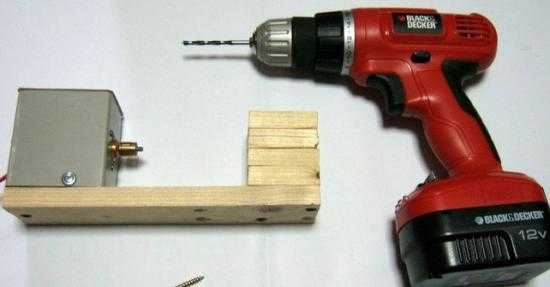

: Самодельный токарный станок

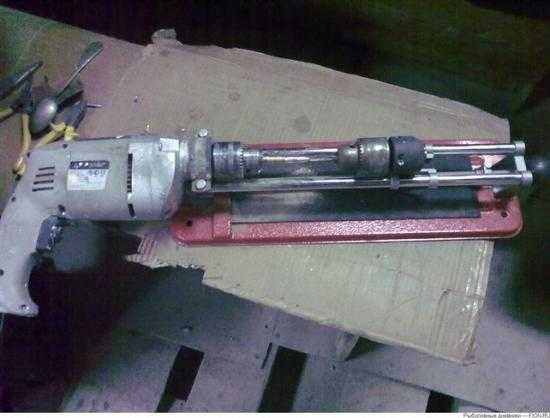

: Мини токарный станок по металлу

: Самодельный токарный станок по обработке металлических заготовок

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

Размеры детали.
Мощность установленного привода.

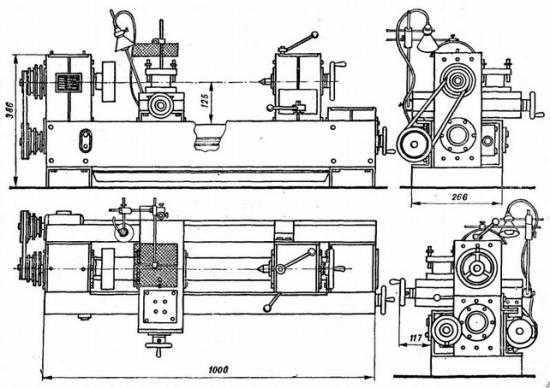

То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому. Ее основными особенностями является:

через нее происходит связь ведущего центра и электродвигателя;
промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

может использоваться даже 200-ваттный вариант;
при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

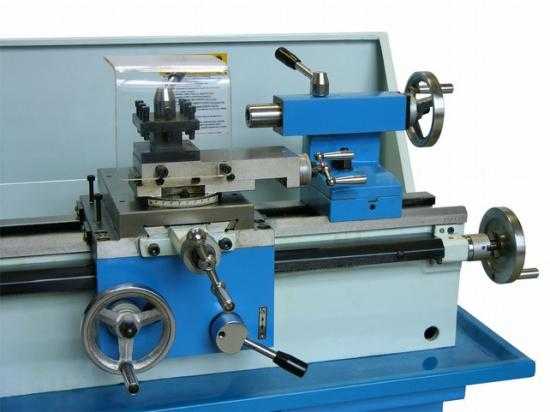

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

она должна быть расположена параллельно длинной стороне станины;
для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

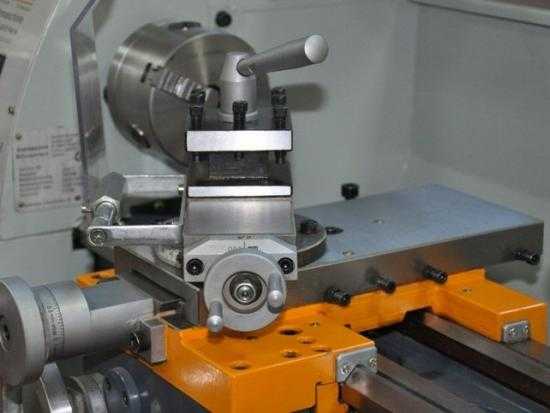

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

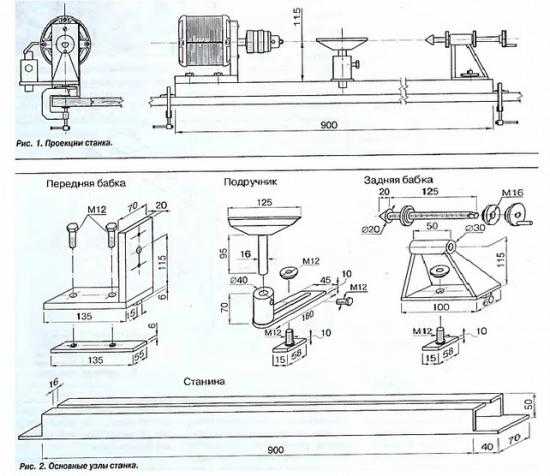

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
подираем электродвигатель и устанавливаем его;
согласно расчетам создаем ременную передачу в передней бабке;
соединяем привод и ведомый центр, крепим кулачковый патрон;
крепим резцедержатель, под который создаются салазки для подачи резца;
также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.
