характеристика и технические возможности станка

Среди разнообразного станочного оборудования фрезерные станки составляют значительную долю в объёме металлорежущего оборудования, в том числе с числовым программным управлением. Главное достоинство станка обнаруживается при обработке фасонных деталей. Здесь он незаменим, и никакой другой с ним конкурировать не может. Фрезерный станок работает спокойнее, без ударов и толчков, как это бывает на строгальных и долбёжных станках, вследствие чего все механизмы дольше сохраняются.

Но каковы бы ни были достоинства, они пропадут, если не научиться как следует обращаться с оборудованием и использовать все его возможности.

Фрезерные станки в зависимости от выполняемых функций имеют следующие виды:

  • вертикальные;
  • горизонтальные;
  • сверлильные;
  • настольные и настольные с ЧПУ;
  • универсальные;
  • универсальные;
  • станки с ЧПУ и обрабатывающие центры с ЧПУ.

Характеристика вертикально-фрезерных станков

Вертикально-фрезерным станок называется так, потому что шпиндель, на который крепятся устройства крепления заготовок или сама заготовка для обработки, расположен вертикально рабочей области стола. Это было одно из первых оборудований, которое применялось в обработке изделий металлических изделий. Они используются для обработки тяжёлых и крупных деталей и имеют повышенную жёсткость, что обеспечивает точность обработки.

Станок имеет концевые, торцевые, цилиндрические и фасонные фрезы, поэтому может выполнять различные фрезерные операции. На нём могут осуществляться сверлильные работы. Можно выполнять растачивание и зенкерование отверстий, нарезку пазов, зубьев, рамок, зубчатых колёс, углов.

Оборудование работает с различными видами металлов и сплавов, а также пластмассам.

Вертикально-фрезерный станок бывает двух видов:

  1. Станок без консоли.
  2. Станок с консолью.

Станок без консоли имеет стол, расположенный на неподвижной станине, и называется крестовым. Он перемещается в поперечном и продольном направлении. С подвесного пульта осуществляется управление станком, а с помощью гидравлики устанавливаются числовые обороты шпинделя. Точное перемещение стола осуществляется за счёт замедления подачи оборотов. Полуавтоматический цикл, на котором могут работать механизмы, обеспечивает быстрый ход и остановку в необходимом положении.

Отличие станков с консолью от моделей без консоли в наличии движущейся консоли, на которой размещаются стол и салазки. Стол перемещается горизонтально по направляющим консоли. Сама консоль перемещается в трёх перпендикулярных направлениях. На ней смонтирована коробка подачи.

От подачи рабочего стола зависит скорость обработки и максимальные размеры деталей.

Технические возможности

Так как станок отличается вертикальным расположением компонентов, нужно знать и учитывать высоту модели, её габариты. Можно оценить технические возможности конструкции, ответив на следующие вопросы:

  1. Какую мощность имеет силовая установка?
  2. Есть ли система охлаждения?
  3. Какой тип управления: ручной или электронный?
  4. Сколько скоростей переключения частоты вращения?
  5. Как можно охарактеризовать ход стола?
  6. Какое количество оборотов у головки шпинделя?
  7. Какое ограничение заготовки детали по массе и габаритам?

Ответить на все эти вопросы можно, изучив технический паспорт модели. Это позволит сделать правильный выбор.

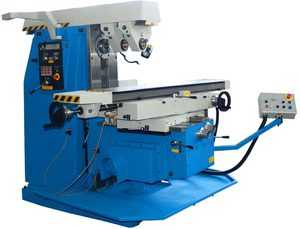

Современные модели

Современные промышленные предприятия широко используют высокоточное оборудование с числовым программным управлением, однако, невозможно представить предприятие без оборудования с механическим управлением. Хотя механическим его можно назвать условно, так как практически все элементы конструкции работают от электрических приводов. Механическими остались приводы подачи стола и шпинделя с дублированием задания постоянной числовой величины подачи электрическим приводом.

У производителей фрезерно-вертикальных станков выпускаемые модели имеют одинаково узнаваемые черты.

Основным недостатком всех моделей можно считать высокую стоимость и ограниченный срок эксплуатации. Кроме этого, сложно найти специалиста, который сможет отремонтировать неполадку, если поставщик после реализации продукции не предоставляет последующего обслуживания.

К вертикально-фрезерным станкам относятся следующие модели: 6М12П, 6Р12Б, 6С12, 6Н12, 6Р12, 6Т12. Они нашли широкое применение не только в бывших республиках СССР, но и успешно экспортируются за рубеж. Это надёжное, качественное оборудование, которое не требует к себе пристального внимания. Современные заводы систематически улучшают конструкцию оборудования и по возможности увеличивают скорость резания. Из года в год технологические возможности различных моделей улучшаются.

Производители станков

Одним из известных производителей токарных станков является акционерное общество TRENS (Словакия). Особенность этой компании — изготовление оборудования качественной обработки и высокой точности. По требованию заказчика производитель может внести изменения в конструкцию станка. Оборудование доступно в обслуживании и эксплуатации.

Лидером европейских производителей металлорежущих станков, в том числе вертикально-фрезерных, является завод TAJMAC — ZPS (Чехия). Завод имеет своё литейное производство, что даёт предприятию независимость от внешних факторов. Качество обработки и высокая технологическая характеристика изготавливаемого оборудования позволяет использовать производимую заводом продукцию не только в машиностроении, но и в ракетостроении, энергетики, авиационных предприятиях.

Липецкое станкостроительное предприятие выпускает фрезерные станки российского производства. Достоинство этого сравнительно молодого предприятия в том, что они самостоятельно изготавливают узлы оборудования, а это значительно снижает стоимость, не уменьшая качества.

Уход за станком

Правильно обслуживать оборудование может только тот, кто хорошо знает устройство всех механизмов и как они действуют. Основные механизмы, которые нужно изучить:

  • привод;
  • шпиндель и его подшипники;
  • коробку скоростей и подач;
  • стол;
  • делительную головку;
  • принадлежности и приспособления.

Одним из основных условий, гарантирующих правильность обслуживания оборудования, является правильная своевременная смазка и чистота рабочего места.

Все механизмы должны быть отрегулированы на плавность хода, это значит, что они должны работать без остановки и люфта. Нельзя допускать перегрузки, так как это скажется на работе станка. На результат работы влияние оказывает закрепление фрезы и обрабатываемого изделия. Недопустимо вращение фрезы в обратную сторону. Её зубцы выкрошатся, и она придёт в негодность.

Нельзя класть на стол станка посторонние предметы. Стружку, которая образуется на столе, надо удалять часто, так как она не только мешает наблюдать за работой фрезы, но и заполняет промежутки между зубцами, увеличивая трение и расход энергии.

Необходимо следить за отводом отработанной жидкости в резервуар, так как если жидкость будет разливаться хаотично, то может смешаться с маслом и понизить качество смазки. После работы оборудование необходимо вытирать сухой ветошью.

Нельзя оставлять механизмы в процессе работы без присмотра.

Меры безопасности при работе

Так как сам вертикальный фрезерный станок работает медленно, то чаще всего травмы происходят из-за попадания пальцев рук под зубцы фрезы. Поэтому категорически запрещено удалять стружку руками, чистку зубцов фрезы необходимо производить специальной щёткой.

Причиной несчастного случая может быть попадание стружки в глаз. Во избежание этого при работе надо обязательно надевать защитные очки.

Специальная одежда должна быть не слишком прочной и плотно облегать тело. Так как концы болтающейся одежды могут попасть под вращающиеся механизмы и причинить телесные повреждения.

Можно получить травму вследствие неосторожного обращения с обрабатываемыми деталями. Тяжёлые детали, падая, могут причинить увечье ног или рук.

Неисправность электрических приборов и неосторожное обращение с ними может привести к поражению электрическим током.

Чтобы устранить возможность падения при движении по скользкому полу, нужно работать в специальной обуви.

tokar.guru

вертикальный станок, горизонтальный и прочие разновидности

Чтобы обрабатывать детали и заготовки с фасонными и плоскими поверхностями, зубчатые колеса, применяют фрезерные станки. Они обширно распространены в промышленной области и металлообрабатывающей сфере. Несмотря на многообразие видов, главные элементы устройства схожие. Во всех станках основное движение — это движение фрезы. А движение подачи производится относительно перемещения заготовки и фрезы.

Все возможности фрезерного станка расширяются при помощи этих дополнений:

  1. универсальной, долбежной или вертикальной головки;
  2. круглого разделительного стола;
  3. универсального делительного аппарата;
  4. устройство для нарезки гребенок.

Теперь остановимся подробней на определенном виде фрезерных станков.

Вертикально-фрезерные станки

Этот агрегат предназначен для обработки заготовок при помощи торцевых, фасонных и цилиндрических, концевых фрез. А также возможно выполнять работы по сверлению. Служит для обработки зубчатых колес, рамок и углов, вертикальных и горизонтальных плоскостей, которые выполнены из стали, чугуна, а также из цветных и разнообразных сплавов.

В подобных станках нет консоли, а стол двигается по направляющим станины. Благодаря этой конструкции он имеет предельную жесткость, что, в свою очередь, обеспечивает сравнительно точную обработку детали. Головка шпинделя является также коробкой скоростей. Шпиндель совместно с гильзой возможно двигать в осевом направлении.

Вертикально-фрезерный станок имеет два вида:

  1. вертикальный консольно-фрезерный;
  2. вертикальный без консоли.

Горизонтально-фрезерные устройства

Этот тип служит для обработки деталей небольших диаметров, и он имеет шпиндель горизонтального расположения. Такая конструкция разрешает обработку винтовых, фасонных, а также горизонтальных и вертикальных поверхностей, углов и пазов. Работы осуществляются при помощи цилиндрических и дисковых, концевых, угловых, торцевых, фасонных фрез. Обработка заготовки, для которой потребуется винтовое движение или деление, допустима при применении добавочных устройств.

Особенность, которая его отличает, возможность двигать стол перпендикулярно и параллельно шпиндельной оси. Все узлы, которые важны поставлены на станине, внутри которой располагается коробка скоростей и шпиндельный узел. На консоли располагается коробка подач, а консоль двигается по вертикальным направляющим. Хобот с серьгами служит для поддержания оправки с инструментами.

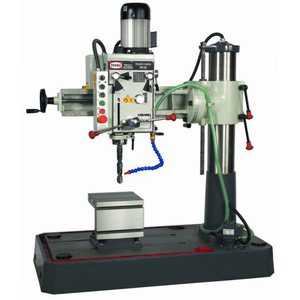

Сверлильные агрегаты

Металлообрабатывающие станки, которые относятся к группе сверлильно-фрезерных, служат для обрабатывания горизонтальных, вертикальных и наклонных поверхностей. Пазы в крупногабаритных деталях возможно сделать также с их помощью.

Этот тип станков по металлу располагает сверлильно-фрезерной головкой, которая разрешает производить работы по сверлению под наклоном и обрабатывать поверхность, расположенную под углом к горизонтальной оси. То что

в реверсном режиме может действовать рабочая головка, является его отличием, универсальностью, определенной вероятностью проводить две и более востребованных операций, эти станки очень выгодны, с точки зрения экономии средств и экономии на производственной площади места. Такой аппарат иметь у себя дома не откажется ни один домашний умелец, потому как он объединил в себе несколько результативных и полезных устройств.

Универсально-фрезерные

В малосерийном производстве для изготовления деталей методом фрезерования применяют этот вид. В ремонтно-механических небольших мастерских, а также в инструментальных цехах.

Вместе с основными узлами, шпиндельный узел и коробка скоростей, находятся внутри станины. Консоль двигается по вертикальным направляющим, а по консольным направляющим двигаются салазки с поворотным механизмом, на котором размещается особый стол, который двигается в горизонтальной плоскости с разнообразными углами относительно шпиндельной оси. С помощью конструкционных особенностей выполняемые работы на таких станках делаются качественно и быстро.

Настольные станки

Настольные весьма компактны и благодаря этому они широко популярны в мастерских по ремонту оборудования, автомастерских, в школах и пту также установлены такие станки. С помощью их производятся подобные работы:

  1. сверление отверстий, нарезка резьбы, вертикальная фрезеровка концевыми, торцевыми и шпоночными фрезами;
  2. горизонтальное фрезерование цилиндрическими, дисковыми и другими фрезами также проводится с их помощью.

Конструкционная особенность таких станков — это жесткость при верном монтаже. Если он будет установлен правильно, то все работы будут выполнены сравнительно точно. Применяется такой вид в серийном производстве разнообразных деталей. Низкое потребление электроэнергии, их компактность, маневренность и невысокая себестоимость, является преимуществом подобных станков.

Фрезерные аппараты с ЧПУ

Данные станки нашли свое применение в массовом производстве деталей с высоким качеством. Фрезерные станки с ЧПУ намного отличаются от обыкновенных фрезерных станков, потому что на них оборудование производят с использованием последних технологий. С их помощью можно добиться высокого качества изготовления деталей, при высокой скорости производительности.

В малосерийном и серийном производстве, где нужно выполнить сверление, зенкерование, растачивание отверстий в деталях из пластмасс, черных и цветных металлов применяются станки с ЧПУ. Данное оборудование снабжается приводом, который управляется контроллером, подключенным к любому компьютеру.

Среди главных превосходств отмечают:

  1. высокое повышение производительности со станком на ручном управлении;
  2. явное понижение нужды в квалифицированных рабочих;
  3. очевидное снижение сроков перехода на производство новых заготовок;
  4. более элементарное и практическое оснащение;
  5. высокое сокращение сроков производственного цикла.

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

Широкоуниверсальные станки

Широкоуниверсальные фрезерные станки служат для фрезерной обработки деталей из чугуна, стали и сплавов из других материалов. Отличаются они от горизонтально-фрезерных, наличием еще одной шпиндельной головки, установленной на выдвижном хоботе. Она может поворачиваться под всяким углом в двух взаимно перпендикулярных плоскостях. Возможна как раздельная, так и одновременная работа обоими шпинделями. Накладная фрезерная головка устанавливается на поворотной головке станка для дополнения универсальности. Это дает возможность обрабатывать заготовки сложной формы как фрезерованием, так и сверлением, зенкерованием и растачиванием.

В некоторых широкоуниверсальных станках нет консольной панели, а вместо нее по вертикальным направляющим станины, двигается каретка. Каретка имеет горизонтальные направляющие для салазок с рабочей вертикальной поверхностью. Часто с помощью их устанавливают дополнительные устройства, делительный стол или же любое делительное приспособление.

Фрезерная группа токарных станков состоит из всех, ранее перечисленных моделей. Различают их по габаритам и характеру выполняемых работ, но все они в равной степени применяются в промышленности. Каждый тип служит для выполнения особых работ, которые нельзя выполнить на станках иного типа.

Технические данные целиком зависят от производителя и марки конкретного станка, а качество выполненных работ — от профессионализма мастера который на них работает.

tokar.guru

Вертикально-фрезерный станок 6Р13 описание, характеристики

Едва ли найдется отрасль тяжелой промышленности и машиностроения, где не задействуются, так или иначе, фрезерные станки. С их помощью значительно упрощается и ускоряется процесс формовки поверхностей, достигается высокая точность и удобство обработки, обеспечивается большой потенциал автоматизации производства.

Современный рынок предлагает фрезерные станки различных типов и конфигураций, что позволяет подбирать устройства в точном соответствии с потребностями технологического процесса. Однако не теряют популярности и универсальные модели, прошедшие испытание временем и доказавшие на деле свою надежность и практичность. Одним из наиболее известных устройств подобного рода является вертикально-фрезерный станок 6Р13. Несмотря на появление новых представителей того же модельного ряда (серии 6Т и FSS), модель 6Р13 остается на плаву благодаря совокупности описанных эксплуатационных качеств и лояльной цене.

Область применения

Станок 6Р13 предназначен для выполнения фрезерных, сверлильных и расточных работ по чугуну, стали, цветными металлам, некоторым видам пластмасс и др. Он допускает обработку поверхностей, расположенных в вертикальной и горизонтальной плоскостях, под углами до 45 градусов, в пазах и криволинейных элементах профиля при помощи фрез:

  • торцевых;
  • концевых;
  • цилиндрических;
  • радиусных;
  • других типов.

Станок выпускается Горьковским заводом фрезерных станков (ГЗФС) с 1972 года и получил широкое распространение как на территории бывшего СССР, так и за ее пределами. Известен своей надежностью, неприхотливостью к условиям работы и качеству обслуживания, высоким качеством исполнения.

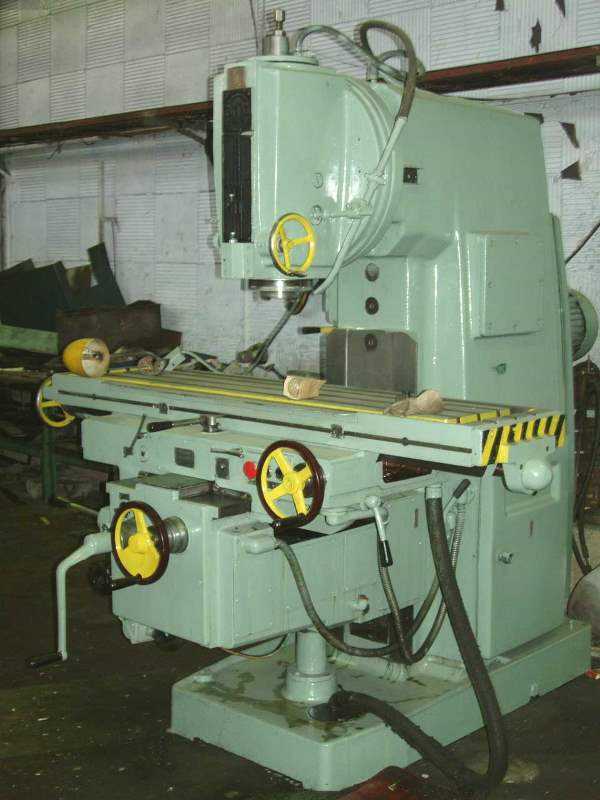

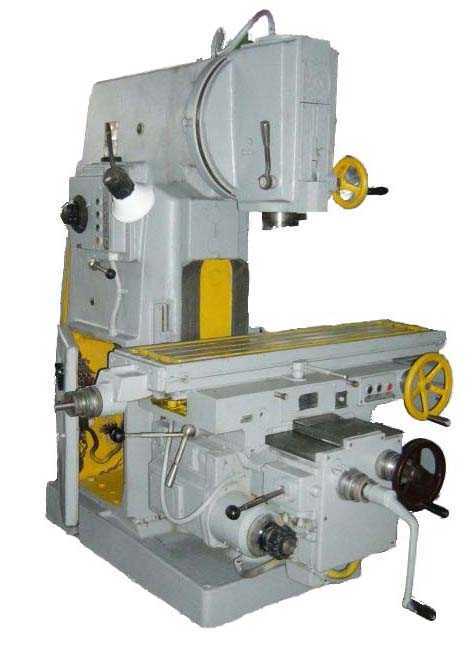

Фото: 6Р13.

Модельный ряд

Горьковский завод фрезерных станков начал их производство в 1932 году с модели 682. За ней последовали:

  • 6Б12 –выпускался с 1937 года;
  • 6Н12 – с 1951 года;
  • 6Н13ПР – с 1956 года, признан лучшим станком своего времени;
  • 6Н13Ф3-2 – с 1957 года, впервые установлено ЧПУ;
  • 6М12 – с 1960 года;
  • 6М12П – с 1961 года, высокоточный станок;
  • 6Р13 – с 1972 года, заменил станок морально устаревший 6М12;
  • 6Р12Б – с 1974 года, относится к классу быстроходных станков;
  • 6Р13РФ3 – с 1976 года, использовано ЧПУ, установлена револьверная головка;
  • 6Р12К-1К-1 – с 1978 года, установлено копировальное устройство;
  • 6Т12-1 – с 1985 года, унифицированы основные узлы и агрегаты;
  • 6Т12 – с 1991 года, усовершенствованная модель 1985 года.

Технические характеристики

Информация о некоторых характеристиках станка заложена уже в маркировке. Так, цифра «6» означает тип станка – фрезерный, буква «Р» указывает на поколение (пятое, после поколений Б, К, Н, М), а индекс «13» говорит о размерах стола – они составляют 1600*400 мм. Среди других важных данных:

  1. Высота шпинделя над поверхностью стола – от 30 до 500 мм;
  2. Величина максимального перемещения стола: в вертикальной плоскости – 430 мм; в продольной – 1000 мм; в поперечной – 400 мм.
  3. Величина перемещения стола на одно деление лимба – 0,05 мм в любой плоскости.
  4. Скорость холостого перемещения стола – до 4000 мм/мин в горизонтальной плоскости и до 1330 мм/мин в вертикальной.
  5. Величина подачи – до 12,5-1600 мм/мин в горизонтальной плоскости и до 4,1-530 мм/мин в вертикальной.
  6. Максимальный диаметр фрезы при черновой обработке – 200 мм.
  7. Всего скоростей шпинделя – 18.
  8. Скорость вращения шпинделя – от 31,5 до 1600 об/мин.
  9. Максимальный угол поворота головки шпинделя – 45 градусов.
  10. Мощность привода главного движения – 11 кВт.
  11. Мощность привода подач – 3 кВт.
  12. Максимальная масса обрабатываемой заготовки или детали – 630 кг.
  13. Габаритные размеры станка: высота – 2430 мм; длина – 2570 мм; ширина – 2250 мм.
  14. Масса снаряженного станка – 4300 кг.

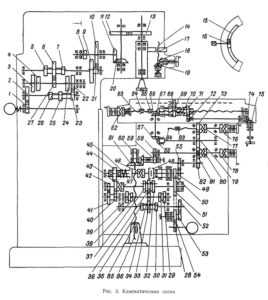

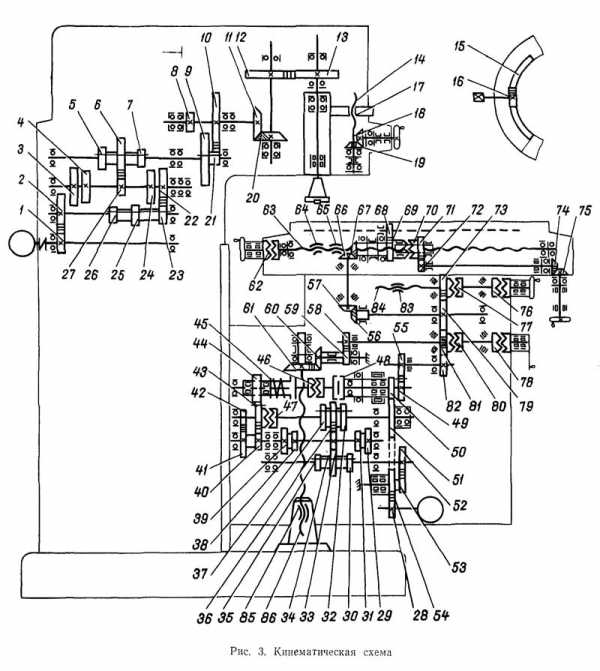

Кинематическая схема



Привод шпинделя фрезерного станка 6Р13 осуществляется электромотором при помощи ступенчатого семивального редуктора, расположенного в верхней части станка. Он же исполняет функции регулировки скорости вращения. Привод стола осуществляется через сложный многовальный механизм от маломощного электродвигателя, или вручную посредством механических управляющих устройств. Расположение этих и некоторых других элементов указано на кинематической схеме станка.

Основные узлы станка

Основной частью фрезерного станка 6Р13 является станина, которая служит для размещения остальных крупных узлов. В образованной ею нише располагается подвижная консоль с закрепленной на ней коробкой подач. Последняя выполняет функцию передачи крутящего момента к вспомогательным рабочим органам станка с его изменением по величине и направлению, т. е. участвует в процессе регулировки режима работы устройства. На консоли располагаются салазки и рабочий стол, которые также участвуют в формировании рабочего движения и служат надежным механизмом крепления обрабатываемой детали.

Внутри станины за соответствующими щитками располагаются блок электрооборудования и коробка скоростей, сгруппированная с коробкой переключения. Электрооборудование отвечает за своевременное и полное снабжение электрическим током двигателей устройства, осуществляет контроль за режимом работы и некоторые регулировочные функции. В некоторых модификациях этот модуль включает ЧПУ. Коробка скоростей и коробка переключения необходимы для передачи крутящего момента к шпинделю с ручным выбором одной из 18 возможных скоростей вращения.

В отдельный узел выделяют также поворотную головку шпинделя. Она необходима для обработки поверхностей, расположенных под углом до 45 градусов относительно рабочей плоскости стола станка.



  1. Станина
  2. Поворотная головка
  3. Коробка скоростей
  4. Коробка подач
  5. Коробка переключения
  6. Консоль
  7. Стол и салазки
  8. Электрооборудование

Работа станка

Фрезерный станок 6Р13 работает по классической схеме, в которой главным рабочим движением является вращение фрезы, а вспомогательным – подача стола с закрепленной на нем заготовкой или деталью. Режим работы в станках старой конструкции рассчитывается вручную и задается посредством регулировочных рукояток и рычагов. В более современных модификациях регулировку и контроль процесса фрезерования осуществляет ЧПУ, становится возможным работа по шаблону благодаря копировальному устройству.

Ручное управление

Осуществляется при помощи основных и дублирующих маховиков продольного и поперечного перемещения стола, рукояти ручного вертикального перемещения, маховика выдвижения гильзы шпинделя. После переключения соответствующего тумблера, становится возможна работа в автоматизированном режиме, где доступен выбор нескольких предустановленных подач. Ряд управляющих механизмов вносит изменения в направление вращения шпинделя, угол его наклона, скорость вращения, режимы освещения и охлаждения. Отдельно осуществляется общий пуск станка и пуск шпинделя, кнопки аварийной остановки работы дублированы в удобных местах.

6Р13 характеризуется относительной простотой в работе, не слишком требователен к квалификации фрезеровщика и для опытного рабочего интуитивно понятен. Эти качества, в купе с безотказностью и высоким качеством обработки материалов, обусловили потребность в станке различных отраслей народного хозяйства.

Наиболее эффективно использование станка на небольших машиностроительных фирмах, авторемонтных предприятиях.

stanki-info.ru

6Р12 станок консольно-фрезерный вертикальныйПаспорт, руководство, схемы, описание, характеристики

Сведения о производителе консольно-фрезерного станка 6р12, 6р12Б

Производитель серии универсальных фрезерных станков 6р12, 6р12Б Горьковский завод фрезерных станков, основанный в 1931 году.

Завод специализируется на выпуске широкой гаммы универсальных фрезерных станков, а, также, фрезерных станков с УЦИ и ЧПУ, и является одним из наиболее известных станкостроительных предприятий в России.

Начиная с 1932 года Горьковский завод фрезерных станков занимается выпуском станков и является экспертом в разработке и производстве различного металлорежущего оборудования.

Универсальные фрезерные станки серии Р выпускались Горьковским заводом фрезерных станков (ГЗФС) начиная с 1972 года. Станки сходны между собой по конструкции, широко унифицированы и является дальнейшим усовершенствованием аналогичных станков серии М.

Сегодня консольно-фрезерные станки - выпускает предприятие ООО "Станочный Парк", основанное в 2007 году.

История выпуска станков Горьковским заводом, ГЗФС

В 1937 году на Горьковском заводе фрезерных станков были изготовлены первые консольно-фрезерные станки серии 6Б моделей 6Б12 и 6Б82 с рабочим столом 320 х 1250 мм (2-го типоразмера).

В 1951 году запущена в производство серия консольно-фрезерных станков: 6Н12, 6Н13П, 6Н82, 6Н82Г. Станок 6Н13ПР получил “Гран-При” на всемирной выставке в Брюсселе в 1956 году.

В 1960 году запущена в производство серия консольно-фрезерных станков: 6М12П, 6М13П, 6М82, 6М82Г, 6М83, 6М83Г, 6М82Ш.

В 1972 году запущена в производство серия консольно-фрезерных станков: 6Р12, 6Р12Б, 6Р13, 6Р13Б, 6Р13Ф3, 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш.

В 1975 году запущены в производство копировальные консольно-фрезерные станки: 6Р13К.

В 1978 году запущены в производство копировальные консольно-фрезерные станки 6Р12К-1, 6Р82К-1.

В 1985 году запущена в производство серия 6Т-1 консольно-фрезерных станков: 6Т12-1, 6Т13-1, 6Т82-1, 6Т83-1 и ГФ2171.

В 1991 году запущена в производство серия консольно-фрезерных станков: 6Т12, 6Т12Ф20, 6Т13, 6Т13Ф20, 6Т13Ф3, 6Т82, 6Т82Г, 6Т82ш, 6Т83, 6Т83Г, 6Т83Ш.

Классификация, обозначение и основные характеристики фрезерных станков

Классификация металлорежущих станков

Ремонт фрезерных станков


6Р12 вертикальный консольно-фрезерный станок. Назначение, область применения

Консольно-фрезерный станок с вертикальным пинольным шпинделем имеет крестово перемещающийся в горизонтальной плоскости стол, который смонтирован на вертикально перемещающейся по направляющим стойки консоли.

Станок 6Р12 отличается от станка 6Р13 установленной мощностью двигателей главного движения и подач, размерами рабочей поверхности стола и величинами перемещения стола. Быстроходные станки 6Р12Б имеют, в отличие от станков 6Р12, повышенный диапазон чисел оборотов шпинделя и подач стола и повышенную мощность двигателя главного движения.

Консольно-фрезерный вертикальный cтанок 6Р12 предназначен для обработки всевозможных деталей из стали, чугуна, труднообрабатываемых и цветных металлов, главным образом торцовыми и концевыми фрезами. На станках можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, криволинейные поверхности.

Для обработки криволинейных поверхностей станок оснащен специальным копировальным устройством. Обработка криволинейных поверхностей производится по копирам, контур которых ощупывается наконечником электроконтактного датчика перемещения стола.

СОЖ подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту.

Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

Станки применяются в единичном и серийном производстве.

Класс точности станков Н по ГОСТ 8—77.


Российские и зарубежные аналоги станка 6Р12

FSS315, FSS350MR, (FSS450MR) - 315 х 1250 (400 х 1250) - производитель Гомельский станкостроительный завод

ВМ127М - (400 х 1600) - производитель Воткинский машиностроительный завод ГПО, ФГУП

6Д12, 6К12 - 320 х 1250 - производитель Дмитровский завод фрезерных станков ДЗФС

X5032, X5040 - 320 х 1320 - производитель Shandong Weida Heavy Industries, Китай

FV321M, (FV401) - 320 х 1350 (400 х 1600) - производитель Arsenal J.S.Co. - Kazanlak, Арсенал АД, Болгария

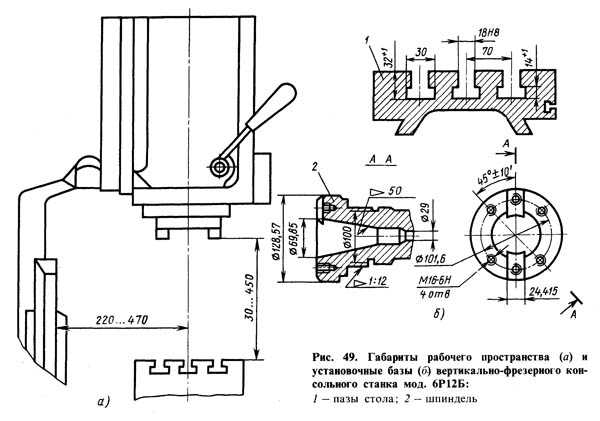

Посадочные и присоединительные базы фрезерного станка 6Р12Б

Посадочные и присоединительные базы фрезерного станка 6р12Б


6Р12 Общий вид вертикального консольно-фрезерного станка

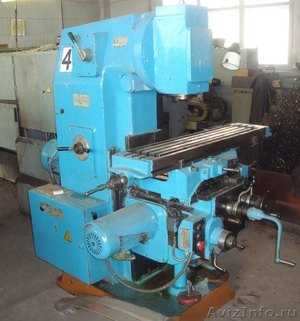

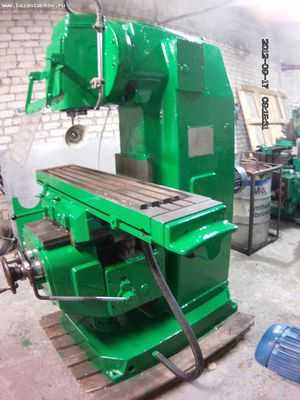

Фото вертикального консольно-фрезерного станка 6р12

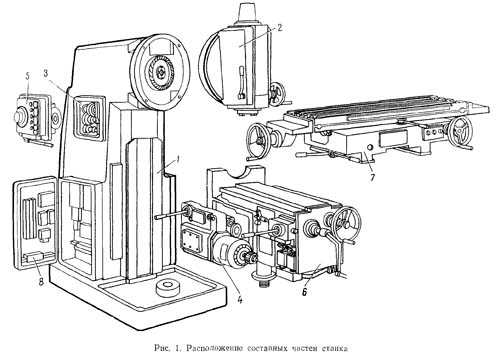

6Р12 Расположение составных частей консольно-фрезерного станка

Расположение составных частей фрезерного станка 6р12


Перечень составных частей консольно-фрезерного станка 6Р12

  1. Станина - 6Р12-1
  2. Поворотная головка - 6Р12-31
  3. Коробка скоростей - 6М12П-3
  4. Коробка подач - 6Р82-4
  5. Коробка переключения - 6Р82-5
  6. Консоль - 6Р12-6
  7. Стол и салазки - 6Р82Г-7
  8. Электрооборудование - 6Р12-8

Расположение органов управления консольно-фрезерным станком 6Р12

Расположение органов управления консольно-фрезерным станком 6Р12


Перечень органов управления консольно-фрезерным станком 6Р12

  1. Кнопка „Стоп" (дублирующая)
  2. Кнопка „Пуск шпинделя" (дублирующая)
  3. Стрелка-указатель скоростей шпинделя
  4. Указатель скоростей шпинделя
  5. Кнопка „Быстро стол" (дублирующая)
  6. Кнопка „Импульс шпинделя"
  7. Переключатель освещения
  8. Поворот головки
  9. Зажим гильзы шпинделя
  10. Звездочка механизма автоматического цикла
  11. Рукоятка включения продольных перемещений стола
  12. Зажимы стола
  13. Маховичок ручного продольного перемещения стола
  14. Кнопка „Быстро стол"
  15. Кнопка „Пуск шпинделя"
  16. Кнопка „Стоп"
  17. Переключатель ручного или автоматического управления продольным перемещением стола
  18. Маховик ручных поперечных перемещений стола
  19. Лимб механизма поперечных перемещений стола
  20. Кольцо-нониус
  21. Рукоятка ручного вертикального перемещения стола
  22. Кнопка фиксации грибка переключения подач
  23. Грибок переключения подач
  24. Указатель подач стола
  25. Стрелка-указатель подач стола
  26. Рукоятка включения поперечной и вертикальной подач стола
  27. Зажим салазок на направляющих консоли
  28. Рукоятка включения продольных перемещений стола (дублирующая)
  29. Рукоятка включения поперечной и вертикальной подач стола (дублирующая)
  30. Маховичок ручного продольного перемещения стола (дублирующая)
  31. Переключатель направления вращения шпинделя „влево-вправо"
  32. Переключатель насоса охлаждения „включено выключено"
  33. Переключатель ввода „включено-выключено"
  34. Рукоятка переключения скоростей шпинделя
  35. Переключатель автоматического или ручного управления и работы круглого стола
  36. Зажим консоли на станине
  37. Маховичок выдвижения гильзы шпинделя
  38. Зажим головки на станине

Схема кинематическая консольно-фрезерного станка 6Р12

Кинематическая схема консольно-фрезерного станка 6р12

Схема кинематическая консольно-фрезерного станка 6Р12. Смотреть в увеличенном масштабе

Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка. На выносках проставлены числа зубьев (г) шестерен (звездочкой обозначено число заходов червяка).

Привод главного движения осуществляется от фланцевого электродвигателя через упругую соединительную муфту.

Числа оборотов шпинделя изменяются передвижением трех зубчатых блоков по шлицевым валам.

Коробка скоростей сообщает шпинделю 18 различных скоростей.

Привод подач осуществляется от фланцевого электродвигателя, смонтированного в консоли. Посредством двух трехвенцовых блоков и передвижного зубчатого колеса с кулачковой муфтой коробка подач обеспечивает получение 18 различных подач, которые через шариковую предохранительную муфту передаются в консоль и далее при включении соответствующей кулачковой муфты к винтам продольного, поперечного и вертикального перемещений.

Ускоренные перемещения получаются при включении фрикциона быстрого хода, вращение которого осуществляется через промежуточные зубчатые колеса непосредственно от электродвигателя подач.

Фрикцион сблокирован с муфтой рабочих подач, что устраняет возможность их одновременного включения.

Графики, поясняющие структуру механизма подач станка, приведены на рис. 6 и 7. Для станков моделей 6Р12Б (рис. 7) вертикальные подачи в 3 раза меньше продольных.

Станина является базовым узлом, на котором монтируются остальные узлы и механизмы станка.

Станина жестко закреплена на основании и фиксирована штифтами.

Поворотная головка консольно-фрезерного станка 6Р12

Чертеж поворотной головки консольно-фрезерного станка 6р12

Поворотная головка (рис. 8) центрируется в кольцевой выточке горловины станины и крепится к ней четырьмя болтами, входящими в 1-разный паз фланца станины.

Шпиндель представляет собой двухопорный вал, смонтированный в выдвижной гильзе. Регулирование осевого люфта в шпинделе осуществляется подшлифовкой колец 3 и 4. Повышенный люфт в переднем подшипнике устраняют подшлифовкой полуколец 5 и подтягиванием гайки.

Регулировку проводят в следующем порядке:

  • выдвигается гильза шпинделя;
  • демонтируется фланец 6;
  • снимаются полукольца;
  • с правой стороны корпуса головки вывертывается резьбовая пробка;
  • через отверстие отвертыванием винта 2 расконтривается гайка 1;
  • стальным стержнем гайка 1 застопоривается. Поворотом шпинделя за сухарь гайку подтягивают и этим перемещают внутреннюю обойму подшипника. После проверки люфта в подшипнике производят обкатку шпинделя на максимальном числе оборотов. При работе в течение часа нагрев подшипников не должен превышать 60° С;
  • замеряется величина зазора между подшипником и буртом шпинделя, после чего полукольца 5 подшлифовываются на необходимую величину;
  • полукольца устанавливаются на место и закрепляются;
  • привертывается фланец 6.

Для устранения радиального люфта в 0,01 мм полукольца необходимо подшлифовать примерно на 0,12 мм.

Вращение шпинделю передается от коробки скоростей через пару конических и пару цилиндрических зубчатых колес, смонтированных в головке.

Смазка подшипников и шестерен поворотной головки осуществляется от насоса станины, а смазка подшипников шпинделя и механизма перемещения гильзы — шприцеванием.

Коробка скоростей смонтирована непосредственно в корпусе станины. Соединение коробки с валом электродвигателя осуществляется упругой муфтой, допускающей несоосность в установке двигателя до 0,5—0,7 мм.

Осмотр коробки скоростей можно произвести через окно с правой стороны.

Смазка коробки скоростей осуществляется от плунжерного насоса (рис. 9), приводимого в действие эксцентриком. Производительность насоса около 2 л/мин. Масло к насосу подводится через фильтр. От насоса масло поступает к маслораспределителю, от которого по медной трубке отводится на глазок контроля работы насоса и по гибкому шлангу в поворотную головку. Элементы коробки скоростей смазываются разбрызгиванием масла, поступающего из отверстий трубки маслораспределителя, расположенного над коробкой скоростей.

Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней.

Рейка 19 (рис. 10), передвигаемая рукояткой переключения 18, посредством сектора 15 через вилку 22 (рис. 11) перемещает в осевом направлении главный валик 29 с диском переключения 21.

Диск переключения можно поворачивать указателем скоростей 23 через конические шестерни 28 и 30. Диск имеет несколько рядов определенного размера отверстий, расположенных против штифтов реек 31 и 33.

Рейки попарно зацепляются с зубчатым колесом 32. На одной из каждой пары реек крепится вилка переключения. При перемещении диска нажимом на штифт одной из пары обеспечивается возвратно-поступательное перемещение реек.

При этом вилки в конце хода диска занимают положение, соответствующее зацеплению определенных пар шестерен. Для исключения возможности жесткого упора шестерен при переключении штифты 20 реек подпружинены.

Фиксация лимба при выборе скорости обеспечивается шариком 27, заскакивающим в паз звездочки 24.

Регулирование пружины 25 производится пробкой 26 с учетом четкой фиксации лимба и нормального усилия при его повороте.

Рукоятка 18 (см. рис. 10) во включенном положении удерживается за счет пружины 17 и шарика 16. При этом шип рукоятки входит в паз фланца.

Соответствие скоростей значениям, указанным на указателе, достигается определенным положением конических колес по зацеплению. Правильное зацепление устанавливается по кернам на торцах сопряженного зуба и впадины или при установке указателя в положение скорости 31,5 об/мин и диска с вилками в положение скорости 31,5 об/мин (для станков моделей 6Р12Б соответствующая скорость равна 50 об/мин). Зазор в зацеплении конической пары не должен быть больше 0,2 мм, так как диск за счет этого может повернуться до 1 мм.

Смазка коробки переключения осуществляется от системы смазки коробки скоростей разбрызгиванием масла.


Коробка подач фрезерного станка 6Р12, 6Р12Б

Фото коробки подач консольно-фрезерного станка 6р12

Коробка подач фрезерного станка 6Р12. Скачать в увеличенном масштабе

Схема электрическая принципиальная фрезерного станка 6Р12

Схема электрическая принципиальная фрезерного станка 6р12

Схема электрическая принципиальная консольно-фрезерного станка 6Р12. Скачать в увеличенном масштабе

Примечания

  • * - только для станков 6Р82Ш, 6Р83Ш
  • ** - в электросхему механизма зажима инструмента
  • *** - только для станков 6Р13Б

Электрооборудование станка 6Р12

Питающая сеть: Напряжение 380 В, род тока переменный, частота 50 Гц

Цепи управления: Напряжение 110 В, род тока переменный

Цепи управления: Напряжение 65 В, род тока постоянный

Местное освещение: напряжение 24 В.

Номинальный ток (сумма номинальных токов одновременно работающих электродвигателей) 20 А.

Номинальный ток защитного аппарата (предохранителей, автоматического выключателя) в пункте питания электроэнергией 63 А.

Электрооборудование выполнено по следующим документам: принципиальной схеме 6Р13.8.000Э3. схеме соединения изделия Р13.8.000Э4.


Консольно-фрезерный станок 6Р12. Видеоролик.



Технические характеристики консольного фрезерного станка 6Р12

Наименование параметра 6Н12 6М12 6Р12 6Т12
Основные параметры станка
Класс точности по ГОСТ 8-71 и ГОСТ 8-82 Н Н Н Н
Размеры поверхности стола, мм 1250 х 320 1250 х 320 1250 х 320 1250 х 320
Наибольшая масса обрабатываемой детали, кг 250 250 400
Расстояние от торца шпинделя до стола, мм 30..400 30..400 30..450 30..450
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 350 350 350 380
Рабочий стол
Наибольший продольный ход стола от руки (по оси X), мм 700 700 800 800
Наибольший поперечный ход стола от руки (по оси Y), мм 240/ 260 240/ 260 250 320
Наибольший вертикальный ход стола от руки (по оси Z), мм 370 370 420 420
Пределы продольных подач стола (X), мм/мин 40..2000 12..1250 12,5..1600 12,5..1600
Пределы поперечных подач стола (Y), мм/мин 27..1330 12..1250 12,5..1600 12,5..1600
Пределы вертикальных подач стола (Z), мм/мин 13..665 8,3..416,6 4,1..530 4,1..530
Количество подач продольных/ поперечных/ вертикальных 18 18 22 22
Скорость быстрых продольных перемещений стола (по оси X), м/мин 4 3 4 4
Скорость быстрых поперечных перемещений стола (по оси Y), м/мин 4 3 4 4
Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин 1 1 1,330 1,330
Шпиндель
Частота вращения шпинделя, об/мин 63..3150 31,5..1600 40..2000 31,5..1600
Количество скоростей шпинделя 18 18 18 18
Перемещение пиноли шпинделя, мм 70 70 70 70
Конус фрезерного шпинделя №3 №3 №3 №3
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 50
Отверстие фрезерного шпинделя, мм 29 29 29
Поворот шпиндельной головки вправо и влево, град ±45 ±45 ±45 ±45
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной) Есть Есть Есть Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной) Есть Есть Есть Есть
Блокировка раздельного включения подач Есть Есть Есть Есть
Торможение шпинделя Есть Есть Есть Есть
Предохранительная муфта от перегрузок Есть Есть Есть Есть
Автоматическая прерывистая подача Есть Есть Есть Есть
Электрооборудование, привод
Количество электродвигателей на станке 3 3 3 4
Электродвигатель привода главного движения, кВт 7 7,5 7,5 7,5
Электродвигатель привода подач, кВт 1,7 2,2 2,2 3,0
Электродвигатель зажима инструмента, кВт - - - 0,25
Электродвигатель насоса охлаждающей жидкости, кВт 0,12 0,12 0,12 0,12
Суммарная мощность всех электродвигателей, кВт 9,825 9,825 1,87
Габарит и масса станка
Габариты станка (длина ширина высота), мм 1745 х 2260 х 2000 2395 х 1745 х 2000 2305 х 1950 х 2020 2280 х 1965 х 2265
Масса станка, кг 3000 3000 3120 3250

Связанные ссылки

Каталог справочник консольно-фрезерных станков

Паспорта к консольно-фрезерным станкам и оборудованию

Справочник деревообрабатывающих станков

Купить каталог. Купить справочник. Купить базу данных: Прайс-лист информационных изданий


6Р12, 6Р12Б Паспорт консольно-фрезерного станка, (djvu) 1,2 Мб, Скачать

stanki-katalog.ru

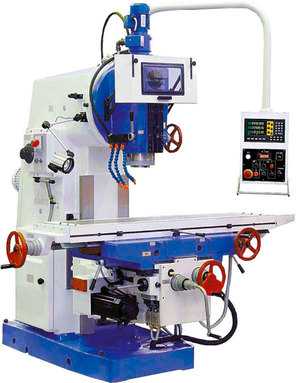

Вертикально фрезерные станки по металлу

Наряду с токарными и сверлильными станками, вертикально фрезерные агрегаты являются наиболее востребованным современным промышленным оборудованием при обработке заготовок из металла. Благодаря им проводятся черновые и обдирочные операции. Отличительной чертой вертикально фрезерных станков с ЧПУ и без программного управления является наличие шпинделя, расположенного вертикально.


Вертикально-фрезерный станок без консоли

Принцип работы

На станине жестко фиксируется заготовка. В отличие от токарного станка она неподвижна относительно станины, на которой базируется. Благодаря вращению фрезы происходит срезание рабочей кромкой излишков материала с заготовки. В процессе происходит перемещение станины вместе с закрепленной заготовкой до установленной по лимбу точке.

Далее инструмент и обрабатываемую поверхность разъединяют и перемещают станину в новую исходную точку. Большинство станков рассчитаны на срезание припуска с точностью до 0,01 мм. Этого параметра хватает для решения большинства задач.

Устройство и конструкция


Модель вертикально фрезерного станка у каждого производителя имеет сходные узнаваемые черты. Этому способствует используемая конструкция оборудования. К основным узлам и элементам вертикально фрезерного станка с ЧПУ и без него относятся:

  • Станина. Она является несущим элементом конструкции.
  • Консольный шпиндель. Располагается в верхней зоне, головка его способна фиксироваться под нужным углом.
  • Рабочий стол. На нем крепятся заготовки, а он перемещается на салазках в трех плоскостях.
  • Коробка передач для вращения шпинделя. Устанавливает необходимые обороты фрезе.
  • Коробка передач для перемещения стола. Задает скорость перемещения при вертикально-фрезерной обработке столу.
  • Электрическая система. Включает в себя двигатели и проводку.
  • Система охлаждения. Если вертикально фрезерный обрабатывающий центр или отдельный фрезер работает на предельных нагрузках, то рекомендуется охлаждать инструмент.


У вертикально фрезерного станка, продажа которого на предприятии для обновления парка должна проводиться не реже 1 раза в 7-10 лет, имеется конус Морзе, встроенный в шпиндель.

Разновидности и классификация

Производители предлагают такие типы оборудования:

    • Универсальные. Используются как для горизонтальной, так и для вертикальной обработки.
    • Вертикальные. Консоль с инструментом расположена перпендикулярно перемещению заготовки.
    • Шпоночные. Имеют автоматизированный рабочий цикл.
    • Вертикальный фрезерный обрабатывающий центр. Широкофункциональное оборудование для комплексного решения задач.
    • Карусельные. Оснащены непрерывно вращающимся кругом.
    • Копировальные. Благодаря программному обеспечению и копиру с высокой степенью точность осуществляется обработка.





Наиболее популярные отечественные модели без числового программного управления: 6Т12, 6М12П, 6Р12, 6Р12Б. Большинство зарубежных моделей оснащено программным управлением (CNC), например, STO CNC 1530, Zenitech Arix V1000 или Zenitech Arix V700.

stankiwse.ru

Фрезерование, фрезерный станок - описание, классификация :: ТОЧМЕХ

Фрезерные станки

Фрезерные станки — универсальный инструмент с многолезвийным режущим инструментом — фрезой; главное движение — вращение фрезы. Шпиндель, несущий фрезу, вертикален, но его во многих случаях можно устанавливать под углом к заготовке. Движение стола, осуществляемое вручную или с помощью механического привода, точно контролируется по градуированным лимбам на ходовых винтах и по прецизионным шкалам с оптическим увеличением.

Фрезерная оправка (вал, несущий фрезу) горизонтальна. Стол, на котором закрепляется обрабатываемая деталь с необходимой оснасткой, может быть либо «простым», т.е. с перемещением по трем осям, либо универсальным, т.е. допускающим и угловые повороты.

Рис. 1. Фрезерный станок, резание шпоночной канавки на небольшом валу. Левой рукой рабочий подает стол (вместе с деталью) в продольном направлении, а правой — по вертикали. То и другое, а также поперечная подача могут осуществляться автоматически. 1 — оправка; 2 — фреза; 3 — тиски; 4 — деталь; 5 — стол.

Фрезерные станки с ЧПУ

На фрезерных станках с ЧПУ предусматривается автоматическое управление перемещением стола и скоростью шпинделя. В некоторых случаях сам шпиндель устанавливается на салазках, допускающих его независимое перемещение в осевом или вертикальном направлении. Фрезерный станок с ЧПУ такого типа позволяет серийно и с высокой точностью обрабатывать трехмерные поверхности, например, лопастей воздушных винтов и лопаток турбин.

Копировально-фрезерные станки обрабатывают сложные криволинейные поверхности, например, пуансонов и матриц для штампования листового металла, форм для литья под давлением и экструдирования. Индикаторный щуп проходит по фигурному профилю копира, а рабочая фреза передает этот профиль обрабатываемой детали.

Классификация фрезерных станков

В зависимости от вида обработки фрезерные станки разделяются на девять групп. В свою очередь, каждая группа делится на девять подгрупп, представляющих фрезерные станки по их типам.

Наиболее распространенными типами являются горизонтальные, универсальные и вертикальные фрезерные станки.

Горизонтальные консольно — фрезерные станки

Горизонтальные консольно-фрезерные станки имеют горизонтально расположенный, не меняющий своего места шпиндель. Стол может переме-шаться перпендикулярно к оси шпинделя в горизонтальном и вертикальном направлениях и вдоль оси, параллельной ей.

Универсальные консольно — фрезерные станки

Универсальные консольно — фрезерные станки отличаются от горизонтальных тем, что имеют стол, который может поворачиваться на требуемый угол.

Вертикальные консольно — фрезерные станки

Вертикальные консольно-фрезерные станки имеют вертикально расположенный шпиндель, перемещающийся вертикально и в некоторых моделях поворачивающийся. Стол может перемещаться в горизонтальном направлении перпенди-кулярно к оси шпинделя и в вертикальном направлении.

Широкоуниверсальные консольно — фрезерные станки

В отличие от универсальных станков имеют помимо основного горизонтального шпинделя приставную головку со шпинделем, поворачивающимся вокруг вертикальной и горизонтальной осей.

Бесконсольно — фрезерные станки

Имеют шпиндель, расположенный вертикально и перемещающийся в этом направлении. Стол перемещается только в продольном и поперечном направлениях.

Продольно — фрезерные станки

Имеют стол, который может перемещаться только в продольном направлении по направляющим поверхностям станины. Вертикальные и поперечные перемещения получают шпиндельные бабки и шпиндели. Могут иметь, до двух вертикальных и до двух горизонтальных шпинделей при одно- и двухстоечном исполнениях.

Объемно — фрезерные станки

По принципу действия делятся на станки прямого и следящею копирования, осуществляемого путем ощупывания модели копировальным пальнем, а также программного управления, работающие одновременно и непрерывно по трем взаимно перпендикулярным координатам.

Фрезерные станки непрерывного действия

Непрерывного действия (карусельные) имеют вертикально расположенный шпиндель (шпиндели), установочно перемещающиеся по вертикали, и круглый стол, который может непрерывно вращаться со скоростью рабочей подачи, закрепление и обработка заготовок многопозиционные. Примером может служить станок модели 6А23 с диаметром стола

Шпоночно — фрезерные станки

Имеют вертикальный шпиндель, осуществляющий вращательное и одновременно с ним планетарное движение. Диаметр планетарного движения может изменяться в соответствии с заданной шириной шпоночного гнезда. Стол перемещается возвратно-поступательно в продольном направлении. Рабочий цикл автоматизирован. Примерами этих станков могут быть станки моделей 6Д91, 6Д92 и т. д.

Другие статьи по сходной тематике

tochmeh.ru

Вертикально-фрезерный станок 6Р13: технические характеристики, паспорт

Оборудование для проведения операций фрезерования применяется для обработки корпусных заготовок, которые могут иметь самую различную форму и размеры. В отличие от станков токарной группы в данном случае заготовка не вращается вокруг своей оси, так как вращение передается режущему инструменту. Ярким представителем рассматриваемой группы оборудования можно назвать вертикально фрезерный станок 6Р13, который производился с 1970 года. Эта модель на протяжении многих лет использовалась в качестве прототипа при конструировании станков фрезерной группы.

Вертикально-фрезерный станок 6Р13

Общая информация

Паспорт фрезерного станка 6Р13 содержит информацию, которая определяет его применение для обработки стальных, чугунных заготовок и из цветных сплавов. В качестве режущего инструмента может устанавливаться торцевая или концевая фреза. Кроме этого паспорт содержит данные о том, что функциональности фрезерного станка 6Р13 достаточно для фрезерования вертикальных, горизонтальных и наклонных поверхностей, углов, пазов, рамок. Есть возможность проводить снятия металла и по сложной траектории.

Скачать паспорт (инструкцию по эксплуатации) станка 6Р13

Вертикально фрезерный консольный станок 6Р13 в отличие от многих других представителей данной группы может применяться для прохода по криволинейной траектории благодаря установленному устройству чтения копира. Его можно охарактеризовать следующим образом:

  1. В качестве шаблона используется подготовленный копир.
  2. Для описания траектории у конструкции есть электрический датчик, наконечник которого проходит по копиру и определяет величину смещения стола.

Таким образом можно сказать, что консольно-фрезерный станок 6Р13 является многофункциональным оборудованием, которое применяется в среднем, мелкосерийном и единичном производстве.

Уделим внимание тому, что расшифровка названия станка соответствует нормам, установленным в Советском Союзе. Первая буква указывает на принадлежность модели к фрезерной группе, первая цифра определяет подгруппу, вторая – габариты стола, которые в данном случае составляет 160 на 40 сантиметров. На основе 6Р13 было создано несколько модификаций, которые оснастили числовым программным управлением, двигателем высокой мощности и более усовершенствованным копировальным механизмом.

Технические характеристики

Информацию об основных показателях содержит паспорт рассматриваемого фрезеровального станка. Изучая паспорт можно выделить следующие моменты:

  1. Масса модели составляет 4 200 кг.
  2. Шпиндель 6Р13 может быть расположен от поверхности стола на расстоянии от 3 до 50 сантиметров.
  3. При применении механизма ручного управления столом максимальные показатели перемещения: в вертикальном направлении 42 см, поперечном 32 см, продольном 100 см. Кроме этого инструкция по эксплуатации предусматривает возможность применения устройства быстрого механического перемещения стола.
  4. Информация, занесенная в паспорт, также определяет ограничение по максимальному весу заготовки в 300 кг.
  5. Технические характеристики подгонялись для обеспечения наиболее благоприятных условий для фрезерования изделий, изготавливаемых из высоколегированной стали. Усилие в продольном направлении может составлять 20 кН, поперечном 12 кН и 8 кН в вертикальном.
  6. Технические характеристики вертикально фрезерного станка 6Р13 определяют то, что показатель максимального диаметрального размера фрезы составляет 20 см.
  7. Созданная коробка подач 6Р13 и скоростей имеет специальную муфту, которая предназначена для исключения вероятности перегрева установленного электродвигателя по причине превышения максимально допустимого значения нагрузки.
  8. Рассматривая основные параметры следует отметить, что показатель количества оборотов в минуту шпинделя можно регулировать в диапазоне от 31 до 1600 об/мин. Для этого была добавлена коробка скоростей с возможностью выбора одной из 18-ми передач.
  9. Коробка подач 6Р13 имеет следующие пределы скорости перемещения: от 12,5 до 1250 мм/мин. В вертикальном направлении данный показатель находится в пределе от 8,3 до 416 мм/мин. Вертикально фрезерный станок 6Р13, схема коробки подач также предусматривает наличие 18-ми передач для выбора фиксированного значения скорости перемещения стола, имеет рукоятки, при помощи которых проводится переключения скоростей.
  10. Кроме этого фрезерный станок 6Р13 имеет электрическую схему с тремя электродвигателями. Электросхема питания основного вращения, которое передается к режущему инструменту, питается от основного 7,5 кВт мотора, для подач установили мотор с мощностью 2,2 кВт. Кроме этого у консольно-фрезерного станка есть система охлаждения, для работы которой разместили 0,125 кВт мотор. Схема  электрическая имеет несколько предохранителей, устанавливаемые для защиты двигателей от перегрева. Но основным защитным механизмом все же является муфта.
  11. СОЖ подается от резервуара в зону резания через сопло по трубопроводам, давление обеспечивается насосом.

Электрическая схема станка 6Р13

Кроме этого особенности вертикально фрезерного станка заключаются в механизме поворота головки. Он позволяет расположить режущий инструмент под углом до 45 градусов относительно поверхности стола. Именно поэтому 6Р13 предназначен (назначение) для получения наклонных поверхностей и отверстий.

Довольно высокая мощность привода, а также высокий показатель жесткости конструкции определяют то, что применять 6Р13 можно для обработки заготовок, которые изготавливаются из высокопрочных металлов. Для их фрезерования устанавливаются фрезы из быстрорежущей стали, а также режущий инструмент с пластинами из синтетических материалов. Конструкция эффективно гасит возникающую вибрацию, что позволяет существенно снизить погрешность размеров и шероховатости. Согласно ГОСТ 8-77, модель относится к группе оборудования класса точности Н.

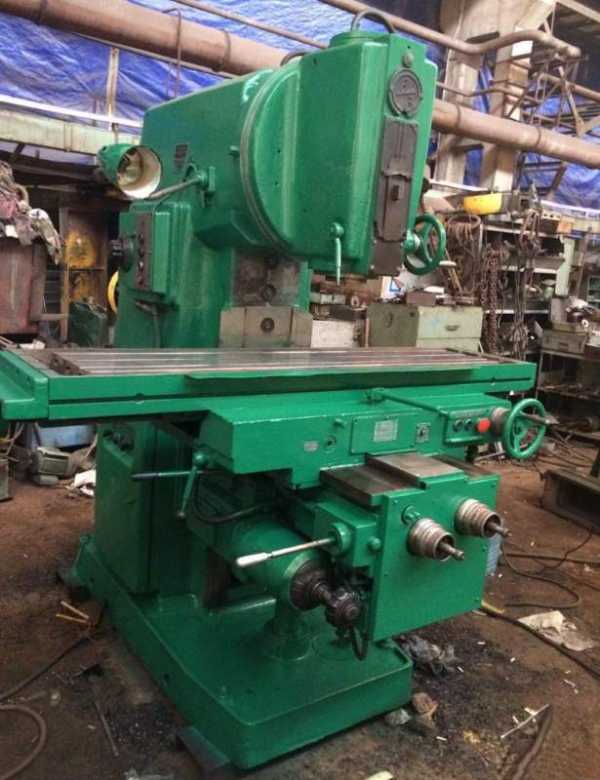

Внешний вид станка 6Р13

Конструктивные особенности

При поиске информации где на фрезерный станок 6Р13 купить запчасти отметим, что эту модель перестали производить, на ее смену пришли модернизированные станки или его аналоги. Тот момент, что 6Р13 стал в качестве основы при создании аналогов определяет схожесть многих агрегатов, а значит проблемы с подбором запчастей возникают редко.

Основные механизмы следующие:

  1. Станина, служащая в качестве основания.
  2. Коробка скоростей и подач.
  3. Электрооборудование.
  4. Поворотная головка.
  5. Подвижный стол и салазки.

Компоновка вертикально фрезерного станка классическая. На станине расположена стойка с салазками, по которым в вертикальном направлении передвигается стол. На стойке расположена бабка с коробкой скоростей, электрооборудованием. Заканчивается бабка шпинделем, который имеет механизм поворота режущего инструмента ну гол не более 45 градусов. Сам шпиндель во время фрезерования находится в неподвижном состоянии. Стол расположен непосредственно под головкой, имеет блок с подачами, несколько элементов управления механического и электронного типа и салазки, по которым проходит перемещение в продольном и поперечном направлении.

В заключение отметим, что запчасти фрезерного станка 6Р13 могут производиться непосредственно на самом станке на момент, когда он технически исправен. Это связано с простотой конструкции и тем, что она проста в обслуживании и ремонте. Поэтому рассматриваемая модель несмотря на появление более совершенных аналогов все еще установлена и эксплуатируется на различных заводах и в частных мастерских.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
