Стропила на односкатную крышу – Стропильная система односкатной крыши — как провести расчеты параметров

План стропил односкатной крыши. Схема монтажа стропил крыши гаража. Плюсы односкатной кровли

Крыша со скатом на одну сторону всегда была популярной по причине очевидной простоты и минимальным затратам. Наклонные стропила односкатной крыши, двумя концами опирающиеся на разные по высоте несущие стены, внушают гораздо меньше опасений в прочности и устойчивости, чем сложная система стропил двухскатных кровель.

Правильный выбор расположения крыши относительно господствующего направления ветра поможет обеспечить максимальный её срок службы. Не менее важно правильно выбрать величину уклона.

Конструкцию крыши с одним скатом охотнее всего применяют для:

• хозяйственных строений;
• гаражей;
• дачных домов;
• бытовок.

При этом всегда стремятся ориентировать уклон односкатной крыши таким образом, чтобы её низкая часть располагалась навстречу господствующим ветрам. Это значительно снижает воздействие ветра и прочих атмосферных явлений на всё строение. При устройстве односкатной крыши своими руками никогда не забывайте об этом.

Многие уверены в том, что устройство стропильной системы односкатной крыши совсем не сложно, и её сборку могут осуществить неподготовленные люди.

Вполне возможно, но при выполнении работ на крыше соблюдать правила техники безопасности необходимо всем – и профессионалам, и энтузиастам-любителям. Для этого необходимы, как минимум, крепкие лестницы, монтажные пояса и прочные канаты.

Схема односкатной крыши действительно не очень сложна для человека с минимальным набором технических знаний, но «шапкозакидательство» здесь абсолютно неуместно. Бездумно выполненные односкатные крыши гаража, хозблока и особенно жилого строения могут принести владельцу массу неприятностей и разочарований.

Вагончик из дерева с односкатной крышей

Срыв кровельного покрытия порывом ветра, массовые протечки или прогибы крыши от скопившегося снега способны надолго испортить настроение любому человеку.

Надеемся, все уже поняли, насколько это серьёзное дело — монтаж односкатной крыши. Однако при соблюдении немногочисленных правил и проявлении творческой мысли, вполне возможно в результате своих усилий получить на выходе нечто вполне приемлемое по дизайну и функциональности.

Конструкцию односкатных крыш подразделяют на два типа:

1. вентилируемые
2. невентилируемые.

Невентилируемый вариант односкатной крыши своими руками в основном применяют в пристройках-террасах. Для практического использования площади крыши (устройства цветников, фонтанчиков, небольших бассейнов) величину уклона выбирают небольшую – от 3 до 6%. Однако, такое хозяйство требует особых забот в преддверии зимнего сезона.

Вентилируемые односкатные крыши устраивают, как правило, с уклонами в диапазоне от 5 до 20%. Под карнизами с обеих сторон крыши проделывают специальные отверстия для проветривания. Наличие вентилируемого пространства между гидроизоляцией и утеплителем продлевает срок службы постройки. В некоторых случаях выбирают вариант совмещённой кровли, где уклон задаётся изменяемой толщиной теплоизоляционного слоя.

Малый угол наклона односкатной крыши вы

kupildoma.ru

Стропильная система односкатной крыши: расчет и возведение

Односкатная крыша является одной из наиболее простых конструкций. Ее достаточно часто применяют при возведении различных хозяйственных построек.

Основными плюсами кровли с одним скатом являются легкость ее возведения и минимальный расход строительного материала.

Чтобы стропильная система односкатной крыши была надежной и прочной, необходимо учесть все нюансы при ее возведении.



Применение односкатной крыши и ее преимущества

Односкатную конструкцию крыши применяют для:

• хозяйственных построек;

Кровля этого типа имеет ряд преимуществ, среди которых можно выделить:

• малый вес конструкции;

• технология монтажа достаточно проста;

• легкость установки дымохода и водосточной системы;

• ее возведение не требует больших денежных затрат;

• возможность использования различных кровельных материалов.

Также следует отметить, что конструкция односкатной крыши может быть невентилируемой и вентилируемой.  Невентилируемый тип используется в пристройках-террасах.

Вентилируемые односкатные кровли обычно имеют уклон 5-20 градусов.  С обеих сторон вентилируемой кровли под карнизами делают отверстия для проветривания. Вентилируемое пространство между утеплителем и гидроизоляционным материалом увеличивает срок эксплуатации постройки.

Расчет стропильной системы односкатной крыши

Угол наклона кровельного ската зависит от разницы высоты стен. Для создания перепада высоты стен применяют два способа:

• кладку одной из противолежащих несущих стен делают выше;

• установка специальных подпорок на одну из несущих стен. Эти подборки служат опорой для верхних концов стропил.

Для правильного расчета стропильной системы односкатной крыши своими руками необходимо учесть все факторы.

Первым делом нужно рассчитать угол наклона крыши. Этот параметр является основным. Большой угол уклона обеспечивает быстрое освобождение крыши от снега и хороший строк воды в дождливую погоду. Но при этом возрастает ветровая нагрузка на кровельную конструкцию.Если угол уклона небольшой, то ветровая нагрузка уменьшается, однако возрастает риск протечек и скапливания снега на кровле.

Оптимальный угол уклона односкатной кровли составляет 18 – 35 градусов. Для выбора конкретного значения нужно учесть различные факторы.

Важно отметить что, угол уклона кровли напрямую зависит от выбранного кровельного материала:

• Рубероид. Представляет собой недорогой рулонный кровельный материал. Угол наклона для рубероида не должен превышать 15 градусов. Стропила должны располагаться часто. Для их изготовления используется брус небольшого сечения, например, 40×40 мм.

• Шифер. Недорогой материал с большим весом. Угол наклона для шифера не должен превышать 25 градусов. Сечение бруса для стропильных ног должно быть не менее 60×60 мм. При этом чем больше шаг стропил, тем толще они должны быть. Необходимо заранее продумать процесс складирования и монтажа тяжелых асбоцементных листов. Отверстия под крепежные элементы (гвозди, саморезы) в шиферных листах нужно сделать перед их монтажом.

• Профлист и металлочерепица. Сделать стропильную систему под эти материалы легче всего. Стропильные ноги нужно устанавливать с интервалом от 1 до 1,5 метра. Стропила под профнастил делают из брусьев сечением 40×40 мм. Для металлочерепицы необходим брус сечением 70×70 мм, поскольку этот материал является тяжелым.

Следует отметить, что устройство стропильной системы односкатной крыши напрямую зависит от величины горизонтального пролета.

Если горизонтальный пролет не превышает 4,5 метров, то для монтажа металлочерепицы и профлистов достаточно установить наслонные стропила, которые опираются лишь на стены.

схема стропильной системы односкатной крыши

Стропильные ноги необходимо усилить треугольными подкосами с низкой стороны кровли при величине проема до шести с половиной метров.Если пролет превышает 6,5 метров, то в серединной части чердачного пространства нужно устанавливать капитальные вертикальные балки.

Все необходимые расчеты можно выполнить вручную. Однако намного удобнее это сделать с помощью специальных программ.

В разработанном проекте следует отразить:

• Сечение, шаг и размеры элементов;

• Схемы изготовления узлов кровельной конструкции.

Если при выполнении расчетов возникли трудности, то желательно обратиться за консультацией к специалистам.



Монтаж стропильной системы односкатной крыши

Возведение стропильной системы односкатной кровли состоит из нескольких этапов. Каждый из них будет рассмотрен по отдельности.



Укладка мауэрлатного бруса

Первым делом нужно уложить мауэрлатный брус на протяженные стены постройки. Он будет равномерно распределять нагрузку от крыши на стены постройки.  Чем больше угол уклона кровли, тем массивнее должен быть мауэрлат.

Если в качестве материала для кровли применяется металлочерепица, то используют несущий брус сечением от 100×100 мм. При использовании профнастила можно укладывать мауэрлатный брус сечением от 80×80 миллиметров.

Мауэрлат изготавливается из ровного, сухого бруса, пропитанного антисептическим раствором.  На несущую стену укладывают слой рубероида, а затем монтируют сам мауэрлатный брус. Установка бруса выполняется строго по уровню посредством анкерных болтов. Расстояние между анкерами должно составлять от 80 до 100 см.



Обработка мауэрлата

Вылет стропильного бруса над кровельным свесом должен составлять от 30 до 40 сантиметров с каждой стороны. Его величина зависит от угла наклона. Чем больше угол уклона, тем больше вылет с верхней стороны кровли и меньше с нижней. Шаг стропил односкатной крыши под профнастил и металлочерепицу составляет 120 сантиметров.

Это значение сокращается до 100 сантиметров, если ширина кровли  более шести метров.  Чтобы стропильная конструкция была прочной, необходимо врезать стропильную доску в зафиксированный мауэрлатный брус. Все врезки должны быть одинакового размера. Они должны слегка превышать ширину стропил.

Также можно сразу отметить размеры и места надпилов на мауэрлате. Надпилы лучше делать ручной ножовкой. В этом случае они будут точными и аккуратными. Древесину в образовавшихся между вырезами пазах необходимо удалить с помощью молотка и стамески.



Установка стропил

При установке стропил односкатной крыши необходимо в первую очередь  отпилить их по размеру и обработать антисептиком. Затем их укладывают в крайние пазы с обеих сторон кровли.  Между уложенными стропилами натягивают несколько бечевок.

С помощью этих бечевок оценивается постоянство уклона, и только после этого фиксируются крайние стропильные ноги. Для закрепление стропил применяются плотницкие гвозди, имеющие широкие шляпки. На каждый стык нужно использовать один либо два гвоздя. При монтаже остальных стропил ориентируются на натянутые бечевки.



Если размер пролета большой, то середину стропил нужно усилить с помощью треугольных откосов или дополнительных опор.  После монтажа стропил односкатной крыши можно приступать к изготовлению обрешетки и укладке выбранного кровельного материала.

Похожие статьи :

info-krovlya.ru

Разрабатываем схему стропильной системы односкатной крыши для самостоятельного возведения

Высокая популярность данного варианта возведения кровли обусловлена более простой конструкцией по сравнению с прочими видами. Особенно важен данный фактор для начинающих строителей, а также для тех, кто хочет справиться с такой задачей совершенно самостоятельно без обращения к наемным бригадам. Наиболее часто он используется для перекрытия пристроек на участке (гаражи, амбары или бани), но с таким же успехом может быть возведен и на любом жилом здании без каких-либо потерь в плане конструктивности использования.

Варианты схем стропильной системы и виды стропил

1. Наслонная разновидность.

В данном варианте обычные или составные стропильные ноги опираются на несущие стены строения. Чтобы снизить нагрузку при больших пролетах (более 4,5м) устраивают промежуточные опоры (середину ноги подпирают подстропильной ногой, один ее конец размещается непосредственно под основной ногой, а второй упирается в стойку). Конструкция кровли с наслонной разновидностью стропил применяется чаще всего, в том числе и на односкатных кровлях (на простых пристройках, сараях, дачных домиках и т.д.). Основные моменты и узлы соединения стропил для односкатных крыш приведены на рисунке 1.

2. Висячая разновидность.

В данном варианте основные ноги опираются на собственную затяжку, излишняя нагрузка ослабляется посредством внедрения наклонных опор и стоек. Такая конструкция собирается не сразу на отведенном месте, а на плоскости, после чего поднимается и устанавливается на место. При слишком большом расстоянии между опорными стенами без наличия между ними промежуточных объектов, которые можно было бы использовать в качестве опор, это единственный вариант монтажа кровли, т.е. применимы они в основном на двускатных кровлях в зданиях без внутренних несущих стен. В продаже существует ряд специальных металлических креплений, предназначенных для висячих стропил и облегчающих их сборку. Особенности такой конструкции и основные узлы представлены на рисунке 2.

наслонные стропила односкатной кровли (рис. 1)

висячие стропила (рис. 2)



3. Скользящая разновидность.

В данном варианте основные ноги упираются одним своим концом на бревно в коньке будущей кровли, а вторым упираются в опорные стены. Стыковка со стенами осуществляется не напрямую, а посредством использования специальных скользящих соединений (рисунок 3). Используется такой способ монтажа преимущественно только в деревянных зданиях для компенсации его усадки. Если соединения не будут подвижными, то при смещении опор вся система может быть разрушена. Однако стоит отметить, что применяются такие соединения довольно редко.

ЧИТАТЬ ПО ТЕМЕ:

Стропильная система полувальмовой крыши: преимущества и недостатки.

Преимущества и правила монтажа стропильной системы односкатной крыши со схемами

К преимуществам можно отнести:

• несложный монтаж, относительно других типов кровельных систем,
• более низкие затраты на материалы,
• надежность конструкции,
• необычный дизайн, если применять для жилых зданий, так как в основном такую конструкцию используют в дачных строениях, подсобных помещениях и т.д.

скользящие крепления (рис. 3)

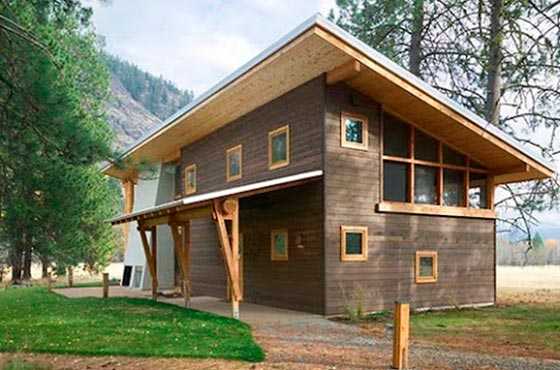

загородный дом с односкатной крышей (рис. 4)

рис. 5

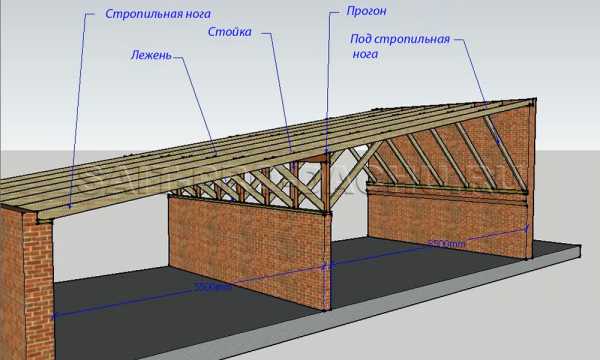

упрощенная схема стропильной системы односкатной крыши (рис. 6)



Для жилых домов недостатком такой кровли будет отсутствие полноценного чердака или мансарды, монтаж дополнительной гидроизоляции для предотвращения возможных протечек при небольшом угле наклона кровли, для невентилируемых вариантов с небольшим углом наклона к отрицательным моментам относят также и необходимость ухода за кровлей в снежный период. Примеры загородных домов, у которых один скат, приведены на рисунках 4-5.

ЧИТАТЬ ПО ТЕМЕ:

Сложность исполнения и величие устройства многощипцовой крыши.

Разрабатывается схема стропильной системы односкатной крыши с учетом следующих показателей:

1. Отдаленность и размещение относительно друг от друга тех стен, которые были выбраны в качестве опор, т.е. протяженность пролетов.
2. Общая конструкция, назначение и форма здания, которое будет перекрываться.
3. Количество выпадаемых в регионе атмосферных осадков и ветровые нагрузки.
4. Наличие промежуточных стен, обустройство чердачного перекрытия.
5. Общий вес кровли, включающий стропильную систему, обрешетку и кровельное покрытие.

Отличаться схемы стропильной системы односкатной крыши друг от друга будут в зависимости от расчетного проекта, учитывающего все вышеперечисленные факторы. Некоторые варианты схем приведены на рисунке 6-7.

стропильная система в зависимости от длины пролетов (рис .7)

пример соединения стропила с мауэрлатом (рис. 8)



На итоговой схеме стропильной системы односкатной крыши должно быть отражено следующее:

1. Угол наклона. Первый шаг – расчет угла наклона кровли.

2. Материал стропильной системы. Чаще всего это дерево (доски, жерди или брус). Сечение и диаметр зависит от несущей способности всех элементов каркаса. Чаще всего для ног применяют доску 50х150мм. Стойки, подкосы и затяжки подбирают с сечением, соизмеримым с сечением стропил (не менее 120 мм). Все конструктивные детали должны быть изготовлены только из сухой древесины, которая была дополнительно обработана антисептиками

3. Кровельный материал. Выбор материала для кровли осуществляется также в самом начале, так как от него зависит и расчет угла наклона плоскости. Чем тяжелее вес материала для укрытия, тем больше угол наклона. Кровельное покрытие должно быть надежным, долговечным, устойчивым к воздействию атмосферных осадков. Также от выбора покрытия зависит внешний вид здания и итоговая стоимость кровельных работ.

4. Обрешетка. Частота обрешеточных поперечин определяется весом монтируемого кровельного покрытия (и особенностями его монтажа) с прибавкой предполагаемого веса зимних осадков. Выделяют сплошную и каркасную обрешетку. Первый вариант выполняется в виде деревянного настила из досок. Второй вариант подходит для черепичной и металлической кровли, состоит из брусков (50х50 мм) с шагом не менее 50 см.

5. Соединения и крепления. Долговечность и надежность определяется не только правильными расчетами, но и прочностью всех соединений. Пример крепления стропильных ног к мауэрлату можно видеть на рисунке 8.

пример строительства простой односкатной кровли этапы 1-6 (рис. 9)

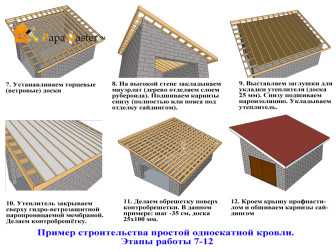

этапы 7-12 ( рис. 10)



Монтаж проходит в следующем порядке:

1. Сначала происходит монтаж сейсмопояса, на который затем укладываются основные балки.
2. После монтируются основные стропильные ноги, лежни и стойки, схватки.
3. Затем переходят к обустройству обрешетки. Расстояние между элементами диктуется выбранным кровельным материалом.
4. Завершительными этапами являются укладка кровельного материала и утепление конструкции.

Перечисленные основные этапы можно видеть на примере строительства гаражной крыши на рисунках 9-10.

Подобная конструкция позволяет существенно сэкономить расходный материал, по сравнению с прочими вариантами может уйти почти в три раза меньше древесины. Из-за отсутствия высокого угла помещение под кровлей получается меньшим по размерам и его намного проще обогреть, а значит, использоваться оно может не только в качестве кладовой. Постройки, возведенные на открытых и продуваемых местностях, лучше перекрывать именно таким образом, дабы избежать сильной нагрузки на плоскости кровли.

papamaster.su

Стропильная система односкатной крыши – расчет и монтаж + видео

Прочная и надежная стропильная система односкатной крыши самостоятельно сооружается проще и быстрее, чем другие основы для кровли. В качестве строительных объектов чаще всего выступают пристройки к основному жилому зданию либо постройки хозяйственного назначения.

В каких случаях оптимальна односкатная крыша?

Кровля из единственного ската обладает явно выраженной асимметрией и конструктивной оригинальностью. Будем откровенны, по сравнению с двух- или четырехскатной крышей она выглядит не столь представительно, а чердачное помещение будет малопригодно для использования. Кроме того, для односкатной крыши требуется различная высота стен либо применение специальных «возвышающих» каркасов, что существенно усложняет строительство.

С другой стороны, односкатная крыша своими руками рассчитывается и возводится гораздо легче многоскатных аналогов. Для нее нужен минимум строительных и вспомогательных материалов, в том числе теплоизоляционных и шумозащитных. Надежность односкатной кровли от воздействия непогоды весьма высока, как и пригодность к ремонту при случайном повреждении или под действием неумолимого времени.

К другим строительным достоинствам простой односкатной кровли относятся быстрота возведения и безопасный характер всех этапов работ. Высоченные стремянки или леса строительные в установочных процедурах не понадобятся, вся работа выполняется с перекрытий верхних этажей. А вот надежный монтажный пояс при кровельных манипуляциях обязателен – лучше пристегнуться карабином к толстой балке, чем капельницей к больничной койке…

Очень важна правильная ориентировка такой крыши относительно преобладающих направлений ветра. Если кровля с одним скатом имеет значительную крутизну, если сильные ветровые потоки постоянно воздействую на нее с «фронта», комфорт под такой крышей будет минимальным, как и ее долговечность. Дом с крутой односкатной крышей должен быть сориентирован на местности таким образом, чтобы ветровая нагрузка приходилась на его высокую фасадную стену. Уже при заливке фундамента необходимо задуматься, какова будет конструкция кровли, и учитывать эти мысли на начальном этапе строительства.

Те же обстоятельства следует принимать во внимание при кровельных работах на сараях, гаражах и других хозяйственных постройках. От грамотного учета ветровой нагрузки зависит «угол возвышения» такой кровли, его следует выполнить с определенной стороны гаража или сарая. Кроме того, необходимо заранее позаботиться об отводе стекающей с крыши воды – обустройством сточных канав, строительством дренажной системы и т.д.

Расчёт односкатной крыши – учитываем все факторы

Точный расчёт односкатной крыши зависит от нескольких очевидных обстоятельств. Во-первых, от длины стропил, их сечения и угла наклона кровли. Величины эти взаимосвязаны на конкретных строениях и рассчитываются следующим образом:

• При горизонтальном размере пролетов до 4.5 метров для укладки профнастила или металлочерепицы достаточны наслонные стропила – то есть без усиления конструкции, опирающиеся только на стены;
• При размере пролетов до 6.5 метров стропила потребуется усиливать подкосами треугольного вида с низкой стороны кровли;
• Если необходимо перекрыть проем размером более 6.5 метров, потребуется монтаж капитальных вертикальных балок в средней части чердачного пространства.

Допустимым линейным размером для стропил односкатной кровли является 12 метров. Если здание или постройка имеет больший габарит, потребуется крыша с двумя или четырьмя скатами, составная или сложная.

Другим важным аспектом при планировании наших «односкатных усилий» будет угол наклона всей кровли. Он непосредственно зависит от выбранного типа отделки:

• Рубероид, как классический материал с небольшой ценой и скромной долговечностью. Допустимый угол наклона стропил при настилке рубероида ограничен 15˚, стропильные ноги потребуется устанавливать часто, из брусков небольшого сечения. Например, для пролета в 6 метров подойдут бруски 40х40 мм, уложенные с полуметровым промежутком;
• Шифер дешев, но тяжел, ему необходим угол наклона до 25˚. В качестве стропил используется брус от 60х60 мм – чем больше размер проема, тем толще стропила. Подъем на высоту, складирование и установку тяжелых шиферных листов требуется продумать заранее. Как и высверливание крепежных отверстий до установки шифера на стропила;
• Удобнее всего сооружается стропильная система односкатной крыши под профилированный лист или металлочерепицу. Эти листовые материалы нуждаются в небольшом количестве стропильных ног – допустима установка с промежутками в 1-1.5 метра. Для профнастила используются такие же бруски, как и для рубероида (от 40х40 мм), для тяжелой металлочерепицы – брус с торцом от 70 мм.

Ввиду повсеместной популярности металлочерепицы и профилированных листов в качестве кровельных материалов, опишем установку стропил именно для них.

Как возводится стропильная система односкатной крыши – пошаговая инструкция

Когда появилась полная ясность, какой будет односкатная крыша, расчет стропил закончен и кровельные материалы закуплены, можно приступать к монтажным процедурам.

Как возводится стропильная система односкатной крыши — пошаговая схема

Шаг 1: Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.

Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Шаг 2: Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.

Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции. Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски.

Можно отметить точные места и размеры надпилов на мауэрлате  сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Шаг 3: Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.

Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.

remoskop.ru

Конструкция односкатной крыши: преимущества, недостатки, установка стропил

Фундамент защищает дом снизу, а вот крыша – сверху. И если первый никому не виден, то не заметить крышу практически невозможно, и каждому хочется, чтобы именно его дом привлек внимание прохожего. Любую крышу жилого дома характеризуют те или иные отличительные черты. И даже конструкция односкатной крыши, несмотря на свою простоту, может выгодно выделяться среди многих других.

Односкатная крыша представляет собой скат, плоскость которого опирается на несущие стены строения разной высоты, то есть максимально горизонтальный потолок в нем получить не удастся. Может быть, поэтому односкатную крышку используют для коттеджей и дачных домиков с не очень высокой мансардной крышей, а еще чаще для хозяйственных строений? Однако сегодня новые архитектурные веяния позволяют использовать односкатную крышу как деталь проекта современного жилого дома.

Конструкция односкатной крыши настолько проста, что произвести ее монтаж самостоятельно не представляет никакого труда, и это, конечно, весьма выгодно. С другой стороны, для ее устройства требуется немного материала – так что, можно сделать вывод, что односкатная крыша – самый экономичный вариант. Особенно это важно для мест, где лес достаточно дорого стоит.

Главное, о чем нельзя забывать при проектировании подобной крыши – это правильный угол наклона, от которого зависит надежность конструкции.

На этой разновидности крыши не установлен отлив и нет возможности сброса снега, то есть в дождливую осень или снежную зиму она находится под большим давлением атмосферных осадков. Если наклон будет рассчитан неправильно, конструкция односкатной крыши такого давления просто его не выдержит. Минимальный угол наклона односкатной крыши определяют в зависимости от материала, который используют для покрытия кровли, и других факторов, включая ежемесячный уровень осадков. Например, для рулонных он должен составлять 5°, а в случае металлочерепицы – 35°. Для районов с обильными осадками угол наклона может достигать и 45°.

Преимущества и недостатки односкатной крыши ↑

• Очевидный минусом этого вида крыш является лишь отсутствие чердака или мансардного этажа, поскольку подкровельное пространство у них небольшое. Надо отметить, что этот минус имеет и определенные положительные черты – ведь в этом случае внутреннее пространство можно использовать максимально .

•  Среди преимуществ отметим устойчивость к сильным направленным ветрам. Допустимый уклон крыши сводит к минимуму площадь атаки ветра, и она становится значительно выносливее к порывам ветра. Часто на  стороны односкатной крыши, кроме сточной, устанавливают бордюры, которые предотвращают поддевание крыши ветром. При устройстве этого варианта с бордюром, сверху его укрепляют оцинкованным железом или черепицей, чтобы защитить от сырости стену.

•  На возведение односкатной крыши уходит в два раза, а в некоторых случаях и в три, леса. Поэтому они очень популярны в регионах, где растет мало строительного леса, или он достаточно дорогой.

Стропильная система односкатной крыши ↑

Составными частями конструкции односкатной крыши являются его система стропил, включая основные и дополнительные элементы, кровельный материал, тепло- и гидроизоляция, а также обрешетка – основание под кровлю.

Опору для крыши выбирают в зависимости от используемого строительного материала следующим образом:

• верхние венцы – брусчатые или деревянные рубленные здания;
• верхняя обвязка – каркасные деревянные здания;
• мауэрлат или опорные брусья – кирпичные или каменные здания.

Стропила для односкатной крыши дополняют различными крепежными элементами, например, распорками, ригелями, подкосами, стойками и другими, чтобы придать конструкции дополнительную жесткость. Они особо актуальны, когда необходимо перекрывать довольно большие пролеты.

Укладка стропил односкатной крыши ↑

Основная составляющая устройства односкатной крыши – это система стропил. Их изготавливают их хвойных пород дерева. В основном используется наклонная система, которая имеет одну одной наружную или внутреннюю опору (иногда две опоры).

Стропила укладывают с шагом до 4,5 м. Если появляется необходимость увеличить пролет до 6 м, используют наклонные брусья – специальные подкосы, которые поддерживают горизонтальные составляющие строения – их крепят прямо к стропилам.

Сами же стропила крепят к стенам с помощью мауэрлата, который надежно закреплен к стене, в специально вырубленные в нем гнезда. Концы балок необходимо вынести за поверхность стен примерно на 30–50 см.

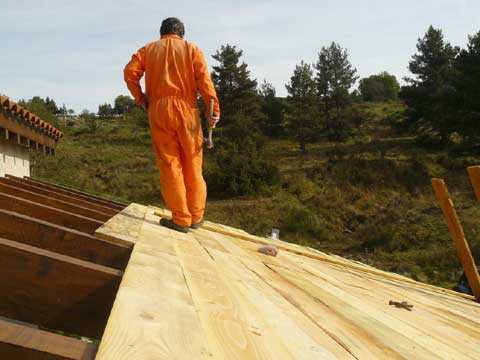

Обрешетку, собранную из сухих досок, устанавливают под прямым углом. Таким образом, получается каркас, который будет выполнять функции   несущей конструкцией.

На обрешетку укладывают пароизоляционную пленку, и при необходимости односкатную крышу утеплят. Далее, следующим этапом укладывают гидроизоляционный материал. Остается решить, как покрыть односкатную крышу.

Самая распространенная схема односкатной крыши ↑

Самой применяемой схемой односкатной крыши является вентилируемая, в которой между теплоизоляционным и влагозащитным слоями предполагается наличие воздушной прослойки. Воздух, таким образом, получает возможность свободно циркулировать, и риск образования конденсата при этом снижается.

Для покрытия односкатной крыши используют различные материалы. Решающим фактором, конечно, является характер постройки. Например, для складского помещения прекрасно подойдет шифер или черепица, которые с успехом защитят помещения от проникновения сырости и влаги.

© 2019 stylekrov.ru

stylekrov.ru

Как сделать стропила на односкатную крышу своими руками

На чтение 8 мин. Просмотров 3.3k. Опубликовано 14 декабря 2017

И снова здравствуйте, наши многочисленные читатели. Казалось бы, в наших обзорах мы уже так много  рассказали о проблемах  дачного строительства, что и поговорить  больше не о чем.

А нет, тема  эта  такая же неисчерпаемая, как и мировой океан. Нет-нет, да и удивляете вы нас новыми интересными вопросами. Вот, например, пришло уже несколько  просьб рассказать о том, как сделать стропила на односкатную крышу. Казалось бы, дело  элементарное. Но  это  только на первый взгляд. А на самом  деле и при постройке таких кровель  есть свои  нюансы. О них и поговорим.

Содержание

1. Односкатные крыши. Виды и преимущества
2. Нюансы проектирования стропильного скелета односкатной крыши
3. Столярные работы

Односкатные крыши. Виды и преимущества

Односкатные крыши всегда привлекали  хозяев своей простотой и  экономичностью. Именно  их чаще всего  применяли при постройке бань, гаражей и небольших  технических  сооружений. Словом  везде, где неважны были дизайнерские изыски, а во главу угла ставилась  надежность и  дешевизна. Но времена меняются, сегодня архитекторы разработали множество  интересных стилей и дизайнов, где минималистические, простые скаты будут смотреться солидно и естественно даже для жилого дома.

Посмотрите эти примеры:

Все это сложные односкатные кровли, состоящие  из двух и больше независимых  друг  от  друга скатов.  Подобная конструкция позволяет  не только экономить  материалы, но и придавать  домам  неповторимую  архитектурную форму. Но  если вы думаете, что  только  такие и имеют  право  жизни в современном строительстве, вы вновь  как никто  другой  далеки от истины. На следующих примерах мы собрали образцы домов укрытых всего  одним, единственным скатом.

Не похоже на хоз постройки, правда?

Так почему же, спросите вы, многоскатные кровли  до сих пор существуют? До сих пор  не вытеснены  этими красивыми и недорогими аналогами? Или может быть последние также не лишены  недостатков?

Конечно  же! А разве могло быть иначе? В любой медали  две стороны, и если мы стремимся к простоте и экономичности, всегда приходится чем-то  жертвовать. В нашем случае  чердачным помещением.  Под односкатной кровлей практически нет свободного места.  А это  означает, что под весь  тот  хлам, что там обычно  хранится, придется выдумывать  отдельное пространство.

Ну и второй минус  – это  существенные ограничения в дизайне. Минимализм, кубизм и прочие современные стили, конечно  очень  здорово, но  это  только лишь малая толика из тех  инструментов, что  использует  современный архитектор. А ведь вкусы у всех  разные. И нет-нет да и  захочется кому то  дачу в стиле шале.

Но односкатные кровли можно  разграничивать  не только  по количеству кровельных  плоскостей, но и по конструкционному принципу. Так, когда несущие стены имеют  разную высоту и стропила обоими своими посадочными плоскостями опираются на капитально  закрепленные мауэрлаты, то мы имеем  дело с висящей стропильной системой.

А вот чтобы  организовать односкатную  кровлю при равной высоте стен придется применять  более сложный фермовый стропильный скелет.

А еще существует  деление способу крепления стропил. Тут специалисты вновь  выделяют два принципиально разных варианта:

• жесткий;
• скользящий.

Первый, классический используется в большинстве случаев, когда нужно поставить стропильную систему на капитальные, прошедшие полную усадку стены. В этом случае стропильная нога жестко прибивается к мауэрлату.

Второй  больше подходит  для бревенчатых  зданий, стены которых  после постройки кровли  еще долго будут  давать усадку. В этом случае нижней узел крепления стропил делают  скользящим, а благодаря верхнему, стропильная нога может  двигаться относительно  заданной конструкцией оси. Все  это  дает возможность кровле менять свою  геометрию вслед  за ограждающей конструкцией.

Интересно, да? А теперь  давайте  более подробно пройдемся по тем  нюансам, которые нужно  знать  каждому кровельщику, который решил  возвести над своим  домом  односкатную  крышу.

Нюансы проектирования стропильного скелета односкатной крыши

Начнем с того, что проектирование  стропильного скелета односкатной кровли  это  довольно непростая  инженерная задача и без математических вычислений тут не обойдешься.

Дело в том, что стропила должны в результате выдержать  не только вес кровельного материала и быть может утеплителя, но и пиковую снеговую, а также ветровую  нагрузку и иметь при  этом определенный  запас прочности на всякий пожарный.

Именно, имея на руках значение всех  возможных нагрузок,  а также заданный дизайнером угол ската (а он  может  колебаться в пределах от 5 до 45 градусов) можно точно  рассчитать размеры стропильных ног и оптимальный между ними шаг. Иначе придется делать все с  огромным  запасом, расходуя ненужный материал, и все равно рискуя  не угадать.

И все же если вы готовы рискнуть, то должны понимать, что  даже  конструкция простейшей висящей стропильной системы будет меняться в  зависимости  от расстояния между  несущими стенами.  Та конструкция, что мы приводили в пример  справедлива  лишь в том случае, когда укрываемый пролет  не шире четырех с половиной метров.

Если  это значение будет  приближаться к  шести метрам, то  в конструкцию  придется включить  еще и такой  элемент  как подстропильная нога. Вот  примерная схема, как  это может выглядеть.

При увеличении ширины пролета изменяется  и конструкция стропильной системы. Так, если приходится перекрыть расстояние около  двенадцати  погонных метров трудно  будет  обойтись  без  простенков или несущих колонн, так как схема стропильного скелета будет  выглядеть уже следующим образом.

А вот пятнадцатиметровые пролеты по  шесть  метров одним простенком уже не поделишь, а потому, если в ваши планы не входит ставить  лишние стойки, можно перейти к следующему варианту.  Как видите, при такой  конструкции меньший пролет  должен находиться в пределах шести метров, а тот,  что  опирается на две подстропильные ноги вписываться в девятиметровый  зазор.

Ну и наконец, если расстояние между несущими стенами превышает шестнадцать метров, а вы все равно  хотите изготовить  односкатную  крышу висящего типа, без  двух простенков или рядов  несущих колон уже никак не обойтись.

Обратите внимание, промежуточные  опоры должны быть связаны между собой сгонками, это обязательное условие. Тут  не экономят.

Столярные работы

Ну и наконец,  несколько замечаний по самой столярке.

Понятное  дело, что вам вряд ли удастся изготовить цельную стропильную  ногу длиной, например, в девять  или  двенадцать метров. Таковую придется собирать с двух или  даже четырех кусков, так вот  делается  это  внахлест, притом, так чтобы участок  соприкосновения фрагментов был  не менее  полуметра.

Второй момент  это  крепеж стропильных ног к несущим стенам. Производится он  только  с использованием  мауэрлата, но никак не непосредственно к стенам. Дело в том, что мауэрлат позволяет равномерно  распределить передаваемую стропильной ногой нагрузку на всю  несущую площадь  стен,  устраняя, таким образом, возможность  концентрации разрушающего усилия в одной точке.

И наконец, чтобы  определить длину стропильной ноги, вовсе не обязательно тянуть  рулетку от  одного мауэрлата к другому, достаточно знать расстояние между несущими стенами, и разницу их высоты. Дальше школьный курс  геометрии и знаменитая теорема Пифагора. Помните? «Сумма квадратов длин катетов равна квадрату длины гипотенузы».

Так вот, катетами нашего треугольника будут  выступать как раз  расстояние между несущими стенами и разница между их высотами, а гипотенузой стропильная нога. Правда к полученному значению  нужно еще будет  добавить длины  желаемых напусков, но то по  желанию, так как впоследствии вместо них можно будет  прибить кобылки.

Ну, вот и все секреты. Конечно, можно было бы еще рассмотреть  примыкания кровельных материалов к стенам  дома, но  это уже тема совсем  для другого обзора.

А пока мы прощаемся с вами. До свидания и до скорых встреч на страницах  сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Стропильная система односкатной крыши

Кровля домов, гаражей и других хозяйственных построек может быть устроена различными способами. Существуют односкатные крыши, двухскатные и прочие, которые в данной статье рассматриваться не будут. Здесь мы подробно рассмотрим, как устроена стропильная система для крыши с одним скатом (наклоном), ее достоинства и недостатки. Односкатные кровли имеют большой ряд неоспоримых преимуществ. Такие схемы кровли применяются, как правило, в небольших строениях: гаражах, сараях, беседках и прочих хозяйственных сооружениях. Даже небольшие садовые домики накрывают зачастую односкатной крышей. Стропильная система для подобной односкатной конструкции кровли обладает рядом специфичных свойств, которые дают определенные преимущества и делают ее предпочтительной для вспомогательных сооружений и пристроек к основному зданию.

Плюсы односкатной кровли

Монтаж односкатной конструкции для крыши небольших строений различного типа удобен ввиду следующих причин:

• Конструкция при таком варианте имеет малый вес;
• Цена подобной конструкции весьма приемлемая;
• Процесс монтажа очень прост и доступен;
• Возможно использование разнообразных материалов для кровли и для стропил;
• Возможность удобного сооружения системы водостока и дымоходов.

Принцип односкатной кровли может быть использован при строительстве небольших домиков как способ реализации авторских дизайнерских решений. Также, такой вариант каркаса крыши является самым распространенным в хозяйственных постройках, банях, навесах и веранд.

При возведении кирпичных сооружений стропильными конструкциями могут послужить бетонные плиты или металлические балки. Также распространение имеет стропильная система из деревянных конструкций. Чтобы рассчитать стропила для небольших сооружений самостоятельно не требуется много знаний, но в сложных конструкциях лучше обратиться к профессионалам.

 Подготовка к монтажу и расчет конструкции

Порядок возведения односкатной конструкции кровли весьма несложен, поскольку размеры строения небольшие то легко подбираются стропила, перекрывающие пролет между торцевых стен и опирающиеся на эти же стены. Наклон ската крыши выбирается под углом, обеспечивающим сход осадков, и зависит от перепада высоты фронтальной и задней стен. Регулируется угол наклона крыши двумя способами:

• Либо при возведении одной из стен, как правило, фронтальной, закладывается большая высота, чем противоположная;
• Либо на одной из стен крепятся специальные подпорки, для опоры верхних оконечностей стропил.

Первый вариант наиболее предпочтителен при сооружении из штучных элементов. Во втором случаи есть возможность сэкономить материалы, являющиеся основой для строительства стены. По строительным канонам конструкция кровли с одним скатом должна иметь угол наклона не превышающей 50-60°. Наиболее распространенным является наклон в 14-36°, но в конкретных случаях следует учитывать природные факторы и местные условия. В первую очередь стропильная система обязана выдержать свой вес и переносить внешние факторы создающие нагрузку – ветер и снег. Такие внешние нагрузки прямо пропорциональны угла наклоны крыши. А также важен правильный выбор кровельного материала. Конструктивная надежность кровли зависит также от величины шага укладки стропил. Короткий шаг дает более высокую расчетную нагрузку, которую способна выдержать кровля. Но при слишком малом шаге укладки стропил есть риск превысить вес конструкции, что в свою очередь приведет к повышенной нагрузке на стены и фундамент строения. Тогда как слишком большой шаг укладки стропил не позволит возвести прочную и надежную крышу, устойчивую к природным воздействиям.



Для расчета стропильных конструкций существуют компьютерные программы ускоряющие расчет и облегчающие подбор вариантов. Хотя расчет односкатной кровли можно выполнить и вручную. В планируемом проекте крыши необходимо отразить шаг стропил, их размеры и материал, а также схемы исполнения узлов стропильной системы. Как правило, стропила односкатной кровли с небольшими пролетами изготавливаются из деревянных досок и балок. В случаях, когда ширина пролета более 4,5 метров, следует удлинить стропильные «ноги». Применяемы древесные элементы стропил, брус, доски и проч. необходимо тщательно просушить и проверить на предмет повреждений, влияющих на прочность материала. Рекомендуется перед началом монтажа все деревянные элементы обработать специальным составом, защищающим от огня и микроорганизмов, дабы уберечь стропильную систему от случайного возгорания и удлинить время службы.

Видео о стропильной системе односкатной кровли

Схема монтажа стропил

Стропильная система крыши в небольших строениях типа беседки или гаража при монтаже односкатной кровли имеет некоторые отличия в зависимости от параметров строения. На небольших зданиях достаточно просто опереть стропила на верхние кромки стен. При запланированном чердачном пространстве необходимо уложить поперечные балки с шагом один или полтора метра, балки будут служить полом чердака. При этом стропила следует закрепить к противоположным стенам и дополнительно усилить подкосами, обеспечивающими жесткость каркаса кровли.

 В случаях, когда стены возводятся из кирпича, концы балок и стропильные ноги фиксируются в специальных гнездах, исполненных в стенах.

Следует закрепить балки к длинным стенам, а стропила зафиксировать на торцевых. Высокой стеной, как правило, является фронтальная, в которой монтируются входные ворота или двери. В гнезда необходимо предварительно уложить гидроизоляцию для сохранности деревянных элементов.

При сооружении стропильной системы с небольшими пролетами и шагом укладки стропил их можно крепить непосредственно на стенах здания. В строениях с большими размерами следует по вершине стены изготовить армопояс, желательно из железобетона. Для его изготовления необходимо установить дощатую опалубку, зафиксировать внутри арматуру и смонтировать шпильки. Закладные крепежные части должны выступать на высоту, которая позволит смонтировать на монолитной балке мауэрлат, в котором просверленные отверстия под шпильки позволят закрепить их гайками, с широкими шайбами.

 В случаях, когда беседка, гараж или пристройка сооружается из бревен или бруса, мауэрлатом может служить верхний венец сруба. Интервал, с которым устанавливаются стропила для односкатной крыши, как правило, равняется 60-70см, что позволяет использовать для конструкции различный штучный или рулонный материал. Для обеспечения защиты здания от осадков стропильная система должна поддерживать крышу, выступающую на 30-40 см за край стен, образуя свес.



Монтаж крыши пристройки

Особенность кровли жилой или хозяйственной пристройки заключается в том, что чаще всего ее односкатная кровля, примыкает к основной стене главного здания. И крепеж стропил осуществляется, в отличие от монтажа кровельного каркаса на отдельно стоящей постройке, стандартными методами. Основная разница заключается в монтаже верхних оконечностей стропил, поскольку нижние части фиксируются на мауэрлате или специальной балке.

 Важное значение имеет связка каркаса из стропил с основной стеной здания. Здесь не следует использовать жесткое крепление, поскольку у пристраиваемых сооружениях может быть не одинаковая скорость усадки, влекущая за собой образование трещин в стенах.

Подобная связка, как правило, предусматривает использование подвижной прослойки между краем опорного бруса для стропил и стеной. Хорошим способом крепление будет укладка балки на каркас из бруса, шов между стеной и балкой необходимо заполнить эластичным герметиком, обычно – это полиуретан.

Крыша пристройки может являться не только примыкающей к стене, но и продолжением кровли основного здания. При монтаже такой сложной крыши необходимо разобрать пару пролетов существующей крыши основного здания, выявить недочеты в стропильной системе и устранить их. При соединении двух кровельных плоскостей нужно соблюдать некоторые правила, которые помогут избежать дальнейших ошибок и проблем. При соединении двух плоскостей нужно учитывать строение будущего карниза, примыкание плоскостей между собой, плавный переход финишного покрытия, равномерный угол наклона кровли.





podkryshej.ru
