Своими руками стропильная система – Установка стропил двухскатной крыши своими руками

Содержание

Как сделать стропильную систему двухскатной крыши своими руками: Пошагово +Видео

Стропильная система своими руками может быть двух основных типов: наклонная и висячая. Необходимый вам тип выбирается в зависимости от характерных особенностей конструкции дома. Стропильная система крыш в частных домах является главным элементом строения. При строительстве крыши своими руками вам нужны будут определенные знания. Схемы сооружения и установки кровли идут в несколько этапов. Проектирование крыши лучше всего доверить специалистам.

Что такое стропильная система?

Стропильная система для каркасного дома включает в себя кровельную конструкцию, имеющую различные параметры и особенности установки. Основа любой кровли – это стропильные ноги. Именно они формируют скат крыши. Нужны в этой системе и вертикальные опоры. Эти детали и элементы передают часть нагрузки на стены и колонны.

Также необходимы будут подкосы и наклонные детали.

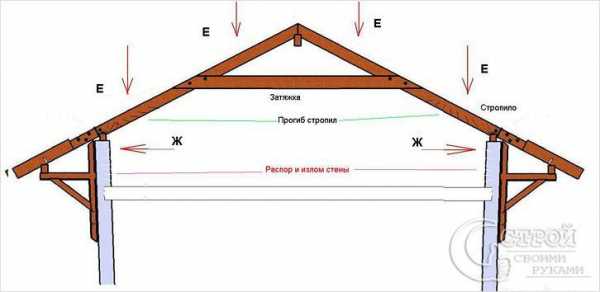

В стропильной системе затяжка используется только для уменьшения усилия при распоре. Данная деталь соединяет стропильные ноги между собой. Форму лучше выбирать треугольную, так как она будет отличаться высокой прочностью.

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

Вид кровли и кровельного материала;
Угол ската крыши;
Внешние климатические условия.

Материал и монтаж стропильной системы своими руками

Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.

Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.

Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.

Инструменты, необходимые для установки стропильной системы

Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:

молоток и гвоздодер;
карандаш для нанесения отметок;
пила и топор;
дрель, кернер и рулетка.

Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.

На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.

Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.

Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

Установка стропильной системы своими руками

Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.

При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.

Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.

Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.

Намного проще выполнить

конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.

Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат. За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы. Стропила стягивают до момента монтирования обрешетки.

Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

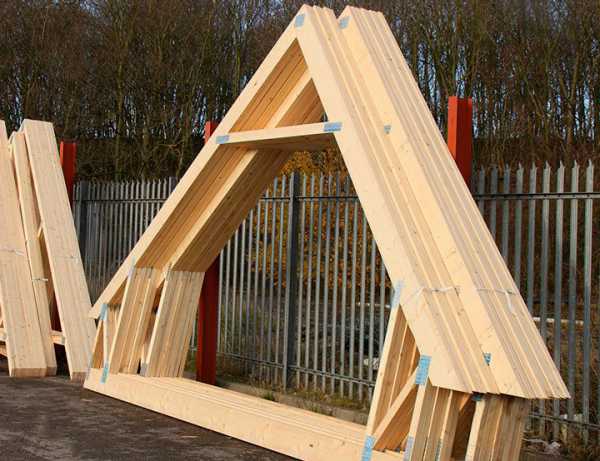

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.

Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.

Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как сделать надежную и правильную стропильную систему своими руками?

Фото
Чтобы крыша служила максимально долго и в полной мере выполняла все возлагаемые на нее обязанности, нужно, помимо всего прочего, правильно собрать стропильную систему. Это можно сделать своими руками. Однако перед началом основного этапа работы необходимо определиться с типом кровли и самой системы стропил, подобрать подходящий и качественный материал, а также составить план, в соответствии с которым будет возводиться стропильная система.

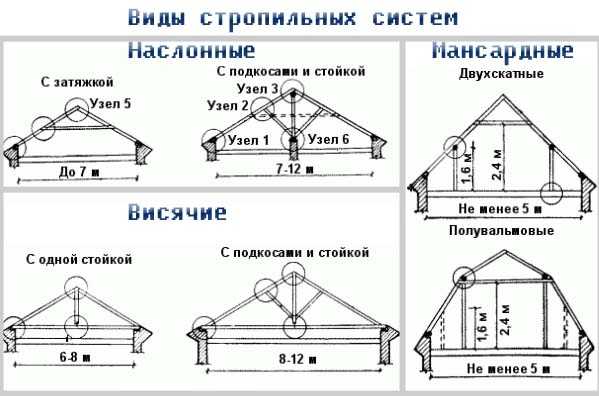

Виды стропильных систем крыш.

Тип системы зависит от формы кровли дома. На этапе проектирования должны в целом учитываться особенности всей системы и конструкция кровли в частности. После подготовки и закрепления отдельных элементов монтируется непосредственно стропильная система. Данная работа предполагает выполнение множества технологических этапов. Делая все по инструкции, вы не встретитесь ни с какими существенными проблемами, и готовая стропильная система для кровли вашего дома будет максимально качественной.

Составление проекта стропильной системы

При составлении проекта необходимо учитывать тип кровли дома. Для кровли каждого отдельного типа подготавливается индивидуальная стропильная система. К примеру, система стропил для мансардной кровли будет абсолютно не такой, как система для вальмовой крыши. Поэтому при самостоятельном выполнении работ необходимо обязательно учитывать данные факторы.

Однако существует ряд требований, которые являются универсальными для кровли любого типа. Проектируя стропильную систему и непосредственно крышу, учитывайте следующие важные моменты:

Схема стропильной системы вальмовой крыши.

Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.

Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Стропильная система должна собираться из качественной и прочной древесины. Важно, чтобы заготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые брусья. Смола — это природный антисептик, так что древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.

В случае если кровля вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков. При выборе материала для ендовых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из главных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут давать течь.

Подготовка бруса перед работой

Узлы крепления стропил.

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

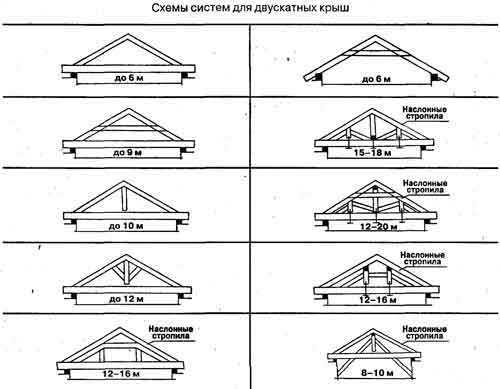

Схемы систем для двускатных крыш.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

Топор.
Молоток.
Бензопила или ножовка для дерева.
Измерительная рулетка.
Строительный уровень.
Электрическая дрель.
Металлические скобы от 20 см.
Гвозди длиной 8-20 см.
Гвоздодер.
Карандаш.

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Схема висячих стропильных систем с приподнятой затяжкой.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Сооружение стропил своими руками и процесс установки их на крышу своего дома

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Для стропил используют хвойные породы деревьев. Их толщина должна находиться в пределах от 4 до 6 сантиметров. Обязательное условие — брусья должны быть идеально просушены.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Для наслонных стропил идеальное расстояние между опорами — 4-5 метров. При больших пролетах надо дополнительно монтировать подкосы, усиливающие несущую способность кровли. При пролетах между стенами больше шести метров под стропила монтируют шпренгель.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Стыковка

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

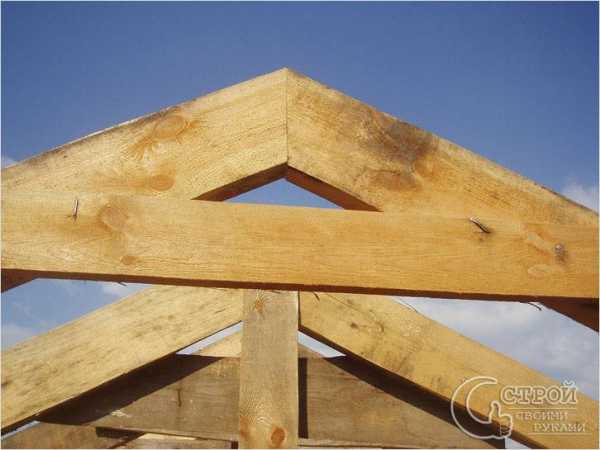

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

Для крепления используют десять саморезов или гвоздей, завинчиваемых в шахматном порядке.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

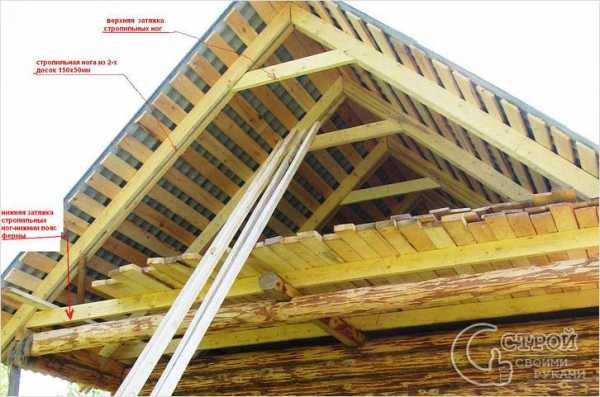

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Когда брус зафиксирован, между нижней затяжкой и им монтируют стропильные ноги и соединяют вверху любым известным способом. Сразу же прибивают ригели, бабки, подкосы, дабы придать конструкции максимальную прочность.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Видео об установке стропил своими руками

megabeaver.ru

разновидности стропильных конструкций и особенности их монтажа

Внешний вид крыши, ее тип и функциональные особенности во многом зависят от стропильной системы, которая представляет собой мощный каркас, систему брусьев, скрепленных и установленных под определенным углом. Даже дома, созданные по типовому проекту, имеют некоторые индивидуальные особенности. Чтобы крыша была идеальной, кровельщики чаще всего изготавливают стропила своими руками.

Основное требование, которое предъявляется к каркасу крыши — прочность, ведь он должен выдержать нагрузку от:

веса кровельного пирога: кровли, утеплителя, гидроизоляционного слоя, отделки (для мансарды) и т. п.;
снеговой нагрузки зимой;
ветровых нагрузок и т. п.

Поэтому, чтобы изготовленная своими руками стропильная система была надежной, используют довольно толстый брус сечением 100х100, 200х200, 100х200 мм и т. п. Иногда приемлемым выбором может стать брус сечением 50х150 мм. В местах, где нужны стропила повышенной прочности, например, если в конструкции используются накосные стропила, такие балки сращивают. Длина подходящего бруса составляет 4-6 м.

Для изготовления затяжек используют брус сечением 50х150 мм. Для ригелей более подходящим считается брус сечением 100х150 мм. Изготавливать вертикальные опоры лучше всего из бруса сечением минимум 100х100 мм. В противном случае сложно гарантировать достаточную прочность всей конструкции.

Чтобы влажность древесины не изменилась, ее следует хранить уложенной в штабеля на поддонах, в защищенном от осадков и проветриваемом помещении

Древесина, используемая для кровельных работ, должна быть хорошо просушена, влажность дерева не может превышать 20-25%. Чтобы этот показатель не изменился в процессе работ, следует правильно хранить заготовленный брус и доски. Для этого их укладывают в штабеля на специальные подставки, высота которых составляет 50-65 см. Сверху нужно укрыть древесину от возможных осадков, но при этом оставить достаточно места для свободного циркулирования воздуха, чтобы влага не конденсировалась на дереве.

Оптимальным выбором считается лиственница, поскольку ее потрясающая влагоустойчивость хорошо известна. Но нередко используют древесину других хвойных пород, например, сосны или ели. Специальные пропитки помогают повысить устойчивость дерева к влаге, грибкам, жучкам, плесени, гнили, бактериям и т. п. Обработка антипиритами повышает сопротивляемость дерева огню. Нужно тщательно обрабатывать древесину этими средствами перед началом работ. Такой же обработке подвергают все отверстия и врезы, которые необходимы для монтажа.

Для стропил лучше всего использовать вылежавшуюся доску, что исключает возможность ее деформации в будущем

Существует и альтернативный вариант — металлические стропила, которые обычно поставляют в готовом виде. Чтобы изготовить металлические стропила для крыши своими руками, следует запастись инструментом для работы по металлу, сварочным аппаратом и т. п. В частном жилищном строительстве такие конструкции практически не применяются, поскольку они создают дополнительную нагрузку на фундамент и стены дома, что требует тщательных расчетов, а также ограничивает выбор кровли. С металлическими стропилами используют только легкие кровельные материалы.

Совет: Иногда приемлемым вариантом становится сочетание деревянных и металлических элементов в одной стропильной системе. В этом случае необходимо избегать прямого контакта металла с древесиной, чтобы конденсат не разрушал деревянные части. Все места таких примыканий следует тщательно обработать гидроизоляцией.

Стропила из металла применяется для придания крыше дополнительной жесткости

Чтобы сделать качественные деревянные стропила, понадобится обычный набор инструментов:

топор;
гвозди на 75-200 мм;
металлические скобы не менее 200 мм;
саморезы;
гвоздодер;
молоток;
ножовка по дереву или бензопила;
уровень;
рулетка;
дрель;
карандаш.

Совет: Чтобы замеры были выполнены максимально точно, следует использовать специальную мерную рейку, а не рулетку. Это ровная деревянная рейка шириной около 5 см и длиной два-три метра. На ней отмечают все необходимые размеры: длину стропила, заложения, свеса и т. п.

Чтобы монтаж стропильной системы своими руками был выполнен правильно, следует разобраться с основными понятиями видов стропил и стропильных систем. Последние бывают наслонными и висячими. Брусья, которые опираются друг на друга, образуя при этом скат крыши, называют стропильными ногами. Их соединяют вертикальными элементами, которые получили название «бабки» или «кобылки». Горизонтальный брус, связывающий стропильные ноги, именуют затяжкой, иногда воздушной связью.

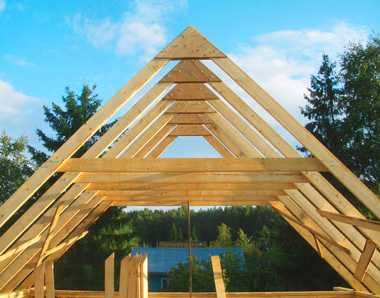

Стропильная конструкция двускатной кровли состоит из ряда одинаковых стропильных ферм.

Особенность наслонной конструкции в том, что концы стропильных ног опираются на несущие стены дома, а также на дополнительные опоры. Количество опор зависит от сечения стропил, а также от длины дома. Обычно такие опоры монтируются по центру здания, но могут быть установлены и в два ряда, если это соответствует замыслу архитектора. Таким образом можно увеличить ширину дома до 16 метров. Обычно наслонные конструкции подходят для зданий, где расстояние между опорами составляет менее семи метров. Увеличить это расстояние до 8-9 метров позволяет специальный горизонтальный брус — ригель. В сочетании с вертикальными опорами ригель позволяет использовать наслонные стропила для зданий шириной 12-16 метров.

В конструкции висячих стропильных систем имеется горизонтально расположенный брус — затяжка. На эту затяжку и опираются стропильные ноги в отличие от наслонных стропил. Затяжка удерживает стропильные ноги в заданном положении. Иногда посередине затяжки монтируют опоры, которые поддерживают верхнее соединение стропильных ног, что предотвращает возможную деформацию бруса по вертикали.

Кроме того, в конструкции трех и четырехскатной крыши имеется еще ряд стропил разного вида. Например, накосные стропила, которые также называют угловыми или диагональными, образуют два ребра треугольного ската — вальмы.

В четырехскатной стропильной конструкции используют несколько типов стропил, из которых формируют две вальмы и два трапециевидных ската

В таких конструкциях различают также:

центральные промежуточные стропила, которые крепятся к краям конькового бруса от центра торцевой стены и от боковых стен;
промежуточные стропила, расположенные параллельно центральным и также опирающиеся на коньковый брус;
короткие стропила, также параллельные центральным стропилам, но закрепленные не на коньковом брусе, а на угловых стропилах.

Таким образом, тип стропила зависит от выбранной конфигурации крыши и размеров здания. В конструкции крыши Судейкина роль стропильной системы выполняют особым образом соединенные балки.

Чтобы установка стропил своими руками была выполнена правильно, следует сначала определиться с типом кровли. Одним из самых простых вариантов для начинающего кровельщика является двускатная крыша, даже если под ней запланирована мансарда.

Происходит этот процесс следующим образом:

Сначала следует изготовить шаблон, на основании которого будут производиться все последующие работы. Поскольку стропила двускатной крыши — это однотипные конструкции, шаблон поможет сэкономить много времени и усилий. Сначала следует взять две доски и соединить их с одного края гвоздем. Конструкция становится похожей на ножницы. Свободные края досок шаблона устанавливают на опоры в тех местах, на которые будут опираться стропильные ноги. Таким образом устанавливается угол уклона ската крыши. С помощью еще двух гвоздей полученный между двумя досками угол нужно зафиксировать. Шаблон можно считать готовым. Дополнительно шаблон фиксируют с помощью поперечной перекладины.
Совет: Неточности, допущенные при изготовлении шаблона, могут испортить всю конструкцию. Чтобы найденный угол уклона не изменился из-за деформации, вызванной ударной нагрузкой, поперечную перекладину рекомендуется фиксировать не гвоздями, а саморезами.

Правильный монтаж стропильной системы требует профессионального подхода
Теперь необходимо изготовить еще один шаблон, с помощью которого будут выполняться монтажные зарезы на стропилах. После этого собирают стропильную ферму, используя в качестве крепежа гвозди и саморезы. Шаблон для изготовления зарезов выполняют из пятимиллиметровой фанеры, которую укрепляют доской на 25 мм.
С помощью шаблонов выполняются монтажные зарезы на балках, затем их соединяют в соответствии с углом уклона скатов. Получается большой деревянный треугольник, который называют стропильной фермой. Стропильные фермы обычно собирают на земле и аккуратно поднимают по лестнице для дальнейшего монтажа.
Совет: Чтобы облегчить кровельные работы, рекомендуется устроить передвижные леса, которые позволят без особого труда доставлять стропильные фермы на верх дома. Для строительства частного дома понадобится не менее двух-трех лесов.

Монтаж стропильной системы ведется по технологиям, очередность операций в которых зависит от конструкции крыши
Сначала устанавливают две крайние стропильные фермы. Для правильной их установки по вертикали и по горизонтали используют временные подкосы, которыми закрепляют конструкцию.
Затем между вершинами крайних стропильных ферм необходимо натянуть веревку, которая обозначит конек будущей крыши.

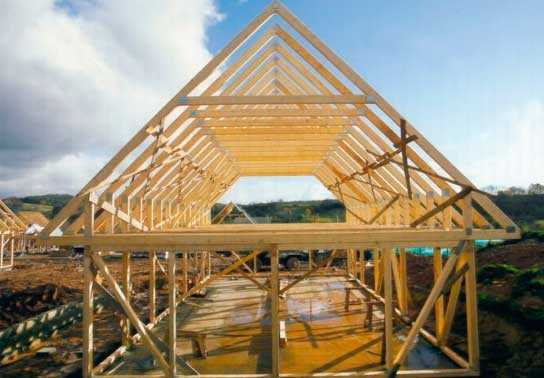

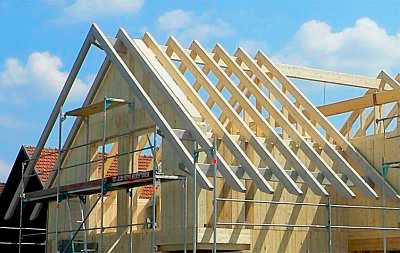

После этого собирают, поднимают наверх и монтируют остальные стропильные фермы на расстоянии не менее 60 см друг от друга.
Крупные конструкции следует укрепить дополнительными подпорами, подкосами, ригелями и т. п.

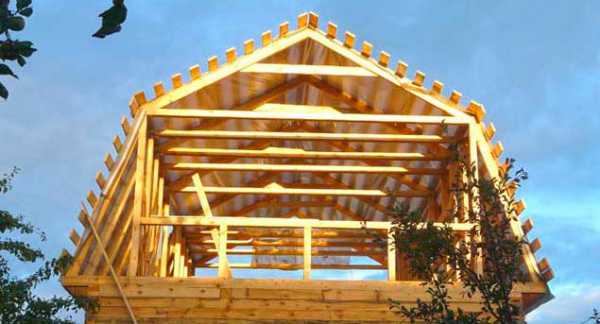

Чтобы сформировать пространство будущей мансарды, устанавливают специальные опоры и горизонтальные балки.

Совет: Чтобы облегчить монтаж стропильной фермы и избежать ненужной путаницы, рекомендуется помечать стропильные ноги как правую и левую.

Несколько сложнее выглядит стропиловка крыши своими руками на три или четыре ската. Она начинается с предварительных точных расчетов и тщательной разметки обвязки.

Для правильного монтажа стропильных систем нужны тщательные расчеты

Затем на специальных опорах монтируется коньковый брус, к которому последовательно присоединяют:

диагональные стропила;
центральные промежуточные стропила;
промежуточные стропила;
короткие стропила.

Монтаж стропильной системы: пошаговое видео

Совет: Правильные расчеты важны при монтаже любой крыши, но чем сложнее выбранная конструкция, тем большего внимания они требуют. Неопытным строителям лучше попросить о помощи хорошего архитектора, который поможет рассчитать не только параметры стропильной системы, но и оценит общую нагрузку на фундамент и стены, учитывая вес стропил, а также изоляционных и кровельных материалов.

От качества изготовления и монтажа стропильной системы зависит внешний вид и функциональные характеристики кровли. Доверять такую работу следует профессионалам, которые имеют необходимый опыт, особенно если требуется монтаж кровельной конструкции повышенной сложности.

goodkrovlya.com

Стропила своими руками — установка стропильных ферм

Одна из самых важных забот хозяина загородного дома – это крыша, которая непременно должна быть качественной. Основа этого – система стропил, берущая на себя основную нагрузку. От стропил напрямую зависит надежность и прочность крыши и кровельного покрытия.

Прочность и надежность стропил

Надежность стропил

Для начала необходимо разобраться, как определяются такие субъективные понятия, как надежность и прочность. Ведь «надежная и прочная крыша» в понимании одного человека может совершенно не соответствовать представлениям другого. Соответственно, в данном случае необходимы объективные методы оценки, которые зафиксированы в соответствующих документах. При создании системы стропил необходимо опираться на конкретные требования, которые предъявляются системой строительных правил и норм. Согласно существующим нормам и стандартам, любая кровельная конструкция, независимо от массы самой кровли, должна свободно выдерживать нагрузку, равную 200 кг/м кв. Данная цифра достаточно внушительна, так как она соответствует массе трех взрослых мужчин.

Различают два вида стропил: деревянные и железобетонные. Наиболее распространенным материалом на сегодняшний день, конечно же, является древесина. Породы дерева могут быть различными, и чем массивнее и качественнее доски и брусья, тем дороже стропила. Причем, учитывая современные тенденции в строительстве загородных домов, стропила своими руками могут быть не только из массивной древесины. Они должны быть легкими и одновременно прочными. На современном рынке сейчас стали весьма популярными стропила, выполненные из клееного бруса. Это далеко не самый дешевый вариант, однако брус имеет прочность металла и легкость дерева, а балки, выполненные из него, могут перекрыть достаточно большие проемы.

Усиановка стропил

Использование в строительстве легких материалов распространено еще и по той причине, что в последнее время стало популярным возведение каркасных домов, которые отличаются относительной легкостью и неглубоким фундаментом. Использовать для них кровельные материалы, имеющие большой вес, и делать мощные системы стропил, мягко говоря, нерационально. Поэтому стропила, изготовленные из дерева, все же вне конкуренции. Деревянные стропила чаще всего используют в качестве несущей конструкции при возведении сельскохозяйственных построек, кирпичных или малоэтажных домов, а также временных сооружений.

Однако без других материалов не обойтись, ведь возводить приходится не только легкие сооружения, но и мощные конструкции. Для создания различных монументальных сооружений чаще всего применяются стропила, изготовленные на основе железобетона. Это, как правило, массивные производственные здания, имеющие широкие пролеты.

Виды висячих стропильных систем

Стропила также могут отличаться друг от друга в зависимости от типа конструкции, для которой они необходимы. Существуют наклонные стропила, которые используются в случае, если пролет (расстояние между опорами) более шести метров и стропила висячие. Отличительная особенность последних состоит в том, что они представляют собой две соединенные снизу специальной затяжкой стропильные ноги, которые воспринимают распор.

Установка стропил

Монтаж стропил

Естественно, что самый быстрый и качественный способ монтажа стропил – это обращение за помощью к квалифицированным специалистам. Однако при определенной сноровке и наличии некоторого опыта, установить стропильную систему можно и собственными руками. Для этого необходимо принять во внимание ряд полезных советов и рекомендаций.

Перед началом установки нужно четко определиться с конструкцией будущей стропильной системы.
Далее из досок нужно изготовить шаблон стропильной фермы. Для этого берутся две доски и соединяются краями гвоздем. Затем необходимо установить на опоры свободные края получившихся импровизированных ножниц. Они будут в дальнейшем придерживать стропила.
Подбираем требуемый скат крыши и фиксируем угол, который образовался между досок. Сделать это возможно, воспользовавшись поперечной перекладиной. Далее опускаем шаблон на балки и при помощи обычного карандаша или маркера отмечаем угол подреза стропил. Шаблон изготовляется из досок для более легкого подбора угла при установке стропильной системы.
Во избежание чрезмерных нагрузок (они могут нарушить угол) во время крепления поперечной перекладины, ее необходимо зафиксировать саморезами. При установке стропил своими руками данный момент весьма важен, так как от качества шаблона напрямую зависит надежность будущей крыши.
Следующий этап – сбор стропил (см. рисунок). Собирают их с помощью поперечной перекладины, гвоздей и саморезов. Рекомендуется на перекрестье стропил забить 3 гвоздя. Делается это для того, чтобы лишить стропила излишней подвижности.

Конструкция стропильной кровли

Далее при помощи лестницы необходимо поднять получившийся каркас и установить его на основание (балка с сечением 15х15 см.). При помощи карандаша на основании и стропилах ставятся отметки, по которым позже бензопилой будут делаться зарезы. По подобной схеме собирается дополнительная стропильная ферма.
Получившиеся стропильные фермы устанавливаются на краях здания под прямым углом к основанию. Для соблюдения этого параметра между фермами необходимо в качестве уровня натянуть шнур.
Для того чтобы придать установленным по краям фермам большую устойчивость, их рекомендуется скрепить подпорками, расположенными к стропилам под углом.
Установив крайние стропила, можно приступать к монтажу остальных. Расстояние между стропилами должны быть примерно 70 см. Удобнее всего осуществлять эту операцию на балках.
Чтобы исключить смещение стропил относительно друг друга, можно прибить между ними несколько досок.
Заключительным этапом является установка подпорок и поперченных планок. Все крепления осуществляются саморезами.

Выполнив вышеописанные действия, можно смело начинать монтаж обрешетки для крыши.

stroysvoimirukami.ru

Как сделать стропила или стропильная система своими руками

Стропила (стропильная система) являются несущим элементом конструкции крыши и выполняют для нее ту же функцию, которую для строения выполняет фундамент. Давайте посмотрим, как рассчитать, сделать и установить стропила своими руками, и что для этого нужно.

Содержание
1. Расчёт стропильной системы.
2. Наслонные стропила своими руками.
3. Как сделать висячие стропила.
4. Изготовление стропил своими руками.
5. Сборка и установка стропил.

Расчёт стропильной системы

При расчете стропильной системы учитываются следующие факторы:

• материал, из которого будет изготовлена кровля;
• площадь кровли и угол ее наклона;
• средний уровень снежного покрова в данной местности.

В дачном и малоэтажном строительстве в наших странах, как правило, стропила изготавливаются из древесины хвойных пород. Этот материал доступен, обеспечивает прочность и долговечность изготовленных из него конструкций. Изготовление элементов конструкций стропильных систем из дерева достаточно просто, производится непосредственно на строительной площадке, а их монтаж не требует использования специальной техники.

Стропила опираются на стены строения либо на опоры и выполняются висячими, либо наслонными.

Наслонные стропила своими руками

Наслонные стропила имеют три точки опоры: две стены и промежуточную опору, в качестве которой часто используется центральная несущая стена строения. При таком варианте исполнения стропил расстояние между двумя соседними опорами не должно превышать шести с половиной метров. Ширину перекрываемого пространства можно увеличить за счет установки дополнительных опор: добавив одну опору – до 12 метров, а установив две дополнительных опоры – до 15 метров. Стропильные ноги в таких конструкциях располагаются с шагом 800 – 1200 сантиметров, что определяется сечением бруса, применяемого для изготовления стропильной ноги.

В качестве опоры для верхнего конца стропильной ноги могут использоваться прогоны, а нижние – упираются в подстропильный брус (мауэрлат), смонтированный на верхнем обрезе стены и распределяющий нагрузки от стропил на несущую стену. Устойчивость стропильных ног достигается сооружением подстропильной рамы, включающей прогоны, стойки и подкосы.

В случае устройства сложных стропильных систем, укрепление конструкции достигается применением дополнительных стоек, поддерживающих верхний продольный брус (прогон) и опирающихся на лежни.

Как сделать висячие стропила

Висячие стропила отличаются тем, что, опираясь на верхние венцы или верхнюю обвязку строения, они упираются друг в друга верхними концами в коньке крыши. Распор в таких стропильных системах гасится нижним поясом стропильной фермы – «затяжкой».

Часто в конструкции крыши применяются одновременно оба вида стропил.

Ошибки при расчете длины стропил приводят к нарушению геометрии конструкции кровли, что чревато ее обрушением. При сооружении сложных видов кровли проведение расчетов целесообразно доверить профессионалам. В случае, когда кровля и стропила изготавливаются своими руками, проще всего использовать специальные таблицы либо калькуляторы, позволяющие избежать ошибок в расчетах стропильной системы.

Изготовление стропил своими руками

Для изготовления стропил, как правило, применяется сосновая доска, сечение которой составляет 50х150 или 60х200 мм. При необходимости усиления стропил вследствие использования тяжелых кровельных материалов, таких, как черепица или усиленные асбоцементные листы, используется деревянный брус большего сечения, либо стропильные ноги усиливаются сращиванием досок определенным способом.

Поскольку любую стропильную систему можно представить как совокупность прямоугольных треугольников, то, при известной ширине строения и определенном угле ската крыши, вычислить длину диагонали достаточно просто.

Для определения сечения деревянного бруса стропильной ноги при известной ее длине и различных вариантах размера шага стропил можно воспользоваться таблицей (рис 1.):

Например: при длине стропильной ноги от трех до четырех метров и шаге их установки в 180 сантиметров сечение стропильного бруса должно быть не меньше, чем 9х10 сантиметров. Но если в достаточном количестве имеется брус сечением 8х10 сантиметров, то можно использовать и его, сократив при этом шаг установки стропил до 120 сантиметров.

В результате проведенных расчетов должен появиться чертеж стропильной фермы с указанием размеров всех элементов, определен шаг их размещения на крыше и способ крепления.

Сборка и установка стропил

Собирать стропильные фермы можно, как непосредственно на месте монтажа, так и на земле, с последующим подъемом наверх.

Последовательность установки ферм: вначале устанавливаются крайние, затем центральная и т.д. После того, как стропила будут установлены и надежно закреплены, выполняется обрешетка, а временное крепление стропил удаляется.

За рамками статьи осталась масса вопросов. Это и способы сборки стропильных ферм, их крепление и другие проблемы устройства кровли, обсудить которые Вы сможете в комментариях либо тут. А к вопросам устройства кровель, в том числе стропильным, мы вернемся еще не раз.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Самостоятельное изготовление стропил для крыши

В строительстве крыши простых построек и небольших жилых зданий вполне можно обойтись практически полностью своими силами. В расчете стропильной системы нет ничего сложного, а монтаж при желании способен провести даже непрофессионал. В список работ, на которых можно сэкономить, входит подготовка стропил своими руками. Для этого вам понадобятся лишь нужные инструменты, качественный материал и информация.

Материал для стропил

Просчитав стропильную систему, вы уже должны определится с материалом, из которого будут изготовлены стропила. Чаще всего для стропильных ног в самостоятельном строительстве применяют дерево хвойных пород. Оно недорогое, прочное и легко поддается обработке – в отличие от металла.

Сейчас можно найти уже подготовленные комплекты стропил для сборки ферм, в которых все детали полностью готовы к монтажу. Это сокращает время строительства, но существенно увеличивает бюджет.

Для стропил применяют доски или брус. Сечение зависит от двух параметров: шага установки стропил и длины стропильной ноги. Вот таблица с примерными значениями сечений:

Шаг установки стропильных ног/Длина стропильной ноги	3000 мм	3500 мм	4000 мм	4500 мм	5000 мм	5500 мм
600 мм	40×150	40×150	50×150	50×150	50×150	50×200
900 мм	50×150	50×175	50×200	75×175	75×175	75×200
1100 мм	75×125	75×150	75×175	75×175	75×200	75×200
1400 мм	75×150	75×175	75×200	75×200	75×200	00×200

Есть несколько моментов, которые следует учитывать при выборе материала:

дерево должно быть вылежавшимся, чтобы не деформироваться с течением времени;
материал лучше покупать с запасом;
ГОСТ – хороший показатель качества пиломатериалов;
чем выше сорт древесины (выделяют четыре сорта по количеству сучков и других дефектов. Их маркируют 0, 1, 2, 3 или О, А, В, С, нулевой или сорт «А» – лучший), тем прочнее будет стропильная нога. Для стропил используется древесина 1 и 2 сорта;
перед покупкой замерьте все бруски или доски, чтобы избежать неприятного сюрприза, если они окажутся чуть разного размера или меньшей длины;
кроме самих пиломатериалов вам понадобятся крепления для стропильной системы, их покупкой также стоит озаботиться заранее.

Если для стропил куплены некачественные пиломатериалы, это приведет к уменьшению срока службы всей стропильной системы. Поэтому внимательно осмотрите каждый брус, посмотрите документы на пиломатериалы и сравните цены от разных поставщиков.

Стропила для крыши

Перед сбором первой стропильной фермы необходимо подготовить «образец» стропильной ноги. Для этого проводятся тщательные измерения, брус или доска обрезаются в зависимости от угла наклона ската. Две стропильные ноги должны соединяться наверху без зазоров, поэтому угол должен быть тщательно выверен. На подготовку шаблона может понадобиться значительное время, но спешить не стоит.

После того, как одна стропильная нога изготовлена, необходимо примерить ее. Она должна подходить идеально для пазов в мауэрлате. Уже по шаблону подготавливаются все остальные стропильные ноги. После того, как они сделаны, можно приступать к сборке фермы.

Соединение верхних частей стропильный ног производится встык, между двумя поверхностями не должно быть зазоров, они соединяются с помощью болтов или металлических пластин, укрепляются дополнительными крепежами. Наверху стропильные ноги могут также соединяться с помощью конькового бруса, он используется в больших и сложных конструкциях.

В каком случае стоит использовать металлические стропила и как их правильно монтировать, читайте по этой ссылке.
Фотографии различных вариантов фронтонов крыши ищите здесь.
Проектированию крыши Шале посвящена данная публикация.

К началу монтажа ферм в мауэрлате должны быть подготовлены пазы под подстропильный брус. Он является частью потолочного перекрытия. Паз вырезается не больше, чем на половину толщины мауэрлата, по размерам он должен как можно точнее совпадать с подстропильным брусом.

Соединение стропильных ног

Оно должно быть максимально прочным, поэтому большое значение играет точность измерений при подготовке шаблона. Чаще всего для соединений используются металлические крепежи. Также для соединения деталей стропильной фермы используются следующие методы:

врезка – часто этим методом соединяется подстропильный брус и мауэрлат;
верхнее соединение часто выполняется встык, затем фиксируется с помощью металлической пластины, болтов или других элементов крепежа;
также может быть использовано соединение «шип» или «зуб».

Любое соединение рекомендуется усиливать с помощью металлических частей, они хорошо выдерживают нагрузку, препятствуют деформации.

Наращивание длины стропил

Иногда возникает необходимость в использовании двух более коротких частей стропила вместо одной. Чаще всего этот метод используют для легких конструкций. Для того, чтобы создать прочное и неподверженное деформации соединение, используют:

сращивание косым прирубом – концы досок сращиваются под углом 45 градусов;
соединение встык — соединяемые доски обрезаются под углом в 90 градусов и фиксируются с помощью металлических креплений;
соединение внахлест — доски должны заходить одна на другую не менее, чем на метр.

Крепление усиливается металлическими накладками или другими досками. Сборные конструкции могут выдерживать значительную нагрузку, но для этого все соединения должны быть выполнены очень качественно. Если вы не являетесь профессионалом в строительстве, безопаснее использовать цельные конструкции.

Монтаж стропильной фермы

Есть два варианта монтажа: сбор стропильных ферм на земле, а потом – подъем их на крышу, второй вариант – монтаж стропильных ног и других элементов уже на крыше.

Первый вариант удобнее, на земле собирать большие конструкции намного комфортнее. Но потом ферму, которая будет весить в три раза больше одной стропильной ноги, необходимо поднять на крышу. Если крыша небольшая, это можно сделать и без привлечения техники. Если ферма будет весить слишком много для ручного подъема, единственный выход – аренда крана;
Если стропильные ноги весят слишком много, а привлекать технику не хочется, можно собрать фермы уже на крыше. В этом случае техника сбора чуть сложнее, Вам понадобятся помощники на все время монтажа, но из бюджета строительства можно исключить затраты на аренду крана.

При любом варианте сборки при работе с тяжелыми конструкциями следует соблюдать технику безопасности. Это позволит избежать травм при строительстве.

Стропила для мансарды

У сборки стропильной системы мансардной крыши есть несколько особенностей:

сначала монтируется внешние фермы, затем – внутренние;
все вертикальные элементы должны быть установлены очень точно;
все элементы конструкции дополнительно укрепляются стальными крепежами;
вся конструкция должна быть укреплена дополнительными элементами: подкосами, стойками и затяжками.

В остальном сборка ферм и монтаж крыши для мансарды не отличается от более простых проектов крыш. Следует учитывать, что мансардная крыша сложнее и содержит больше дополнительных элементов прочности, которые должны быть как следует закреплены, поэтому браться за возведение мансардной крыши следует хотя бы с минимальным опытом строительства.

Изготовить и смонтировать стропила своими руками вполне возможно. Главное – не торопиться и не устанавливать слишком сжатых сроков для этого этапа строительства. Подготовка шаблона и сборка первой фермы – очень важная часть всего процесса монтажа, с ней не стоит спешить. Каждое измерение перед началом работы должно быть сделано точно, это залог того, что вся система стропил будет прочной и выдержит долгие годы без ремонта.

okrovle.com

РубрикаРазное
