Стропильная система вальмовой кровли: Вальмовая крыша — стропильная система и монтаж своими руками!

схема-расчет площади и чертеж, стропила с опорой на балки перекрытия, висячие элементы и устройство конструкции

В настоящее время вальмовые крыши являются безумно популярными и встречаются на многих улицах. Востребованность подобных конструкций объясняется не только их эстетикой, но и неплохими качественными характеристиками.

Особенности и устройство

Вальмовые типы крыш отличаются от простых двускатных вариантов тем, что не оснащаются вертикальными перегородками фронтонов. Вместо них, в конструкции присутствуют треугольные скаты, находящиеся в торцах. Подобные элементы зрительно делают крышу более компактной и аккуратной. Однако экономической выгоды от этого эффекта практически нет. Раскраивая листовые материалы для вальмового ската, расходы только приумножатся. Так, монтаж профилированного листа или металлической черепицы заставит домовладельцев ощутимо раскошелиться на приобретение материалов с большим запасом.

Для подобных конструкций лучше покупать штучные покрытия – так будет выгоднее.

Такие разновидности крыш разделяются по незамысловатым геометрическим формам. В самом нехитром решении без сопряжения ендов у такой конструкции будет две пары симметрично расположенных скатов в виде треугольников и трапеции. Подобная основа позволит сформировать качественную крышу с четырьмя скатами. В крыше с четырьмя скатами два ската проходят по длинной стороне постройки. Они являются трапециевидными.

Верхняя сторона выступает в качестве конька, а боковые составляющие расходятся от него по углам дома. С двух сторон на фронтонах скаты в подобном сооружении отличаются правильным строением по типу равнобедренного треугольника, упирающегося верхушкой в конек.

В анфас эта конструкция очень похожа на простую треугольную крышу с двумя скатами. В профиль же такое возведение приобретает трапециевидную конструкцию. При этом вариация самой трапеции главным образом зависит от задумки дизайнера или хозяев. Она определяется исходя из соотношения длины свеса карниза к параметру длины конькового элемента. Вальмы, пришедшие на замену фронтонов, всегда фиксируются под маленьким углом к горизонту.

Именно в их строении и кроется главная особенность вальмовой крыши и ее основания на стропилах, поскольку традиционным скатным способом соорудить ее не удастся, ведь коньковый прогон до конца не закрывает скат.

Из-за этого вальмовые ноги и треугольные детали не имеют опоры, необходимой верхним элементам.

Опорой для данных деталей выступают накосные ноги, что соединяют конек и угловые составляющие конструкции. Главной особенностью подобных сооружений является их жесткость. Эта характеристика достигается благодаря боковым ребрам, которые соединяются друг с другом возле опорной балки конька. Стоит учитывать, что в подобном сооружении допустимо сформировать более выдающиеся свесы. С их применением стены дома будут защищены гораздо лучше и надежнее.

А также подобные конструкции отличает и то, что они не боятся сильных ветровых нагрузок, так как все скаты в таком случае являются наклонными, ветер не оказывает серьезного давления на сооружение.

Если решено соорудить своими руками подобную конструкцию, то следует принять во внимание такие отличительные черты этих видов крыш, как:

• для составления их стропильных конструкций трудно провести требуемые расчеты, как и произвести работы по монтажу;
• подобные проекты стоят дорого;
• чердачное помещение с крышей вальмового типа станет гораздо меньше;
• с такой конструкцией не получится оборудовать мансарду;
• в пироге кровли придется соорудить окна, чтобы впустить естественное освещение.

Виды стропил

Стропильная система вальмовой крыши состоит из нескольких основных деталей.

• Основные стропила. Подобные составляющие размещают с расчетом опоры на мауэрлат и краевой детали конькового бруска. Центральных стропил в таком возведении должно быть 4 штуки (по 2 ската по бокам).
• Центральные стропила. Данные элементы располагают исключительно по оси конька. Они разделяют треугольный вальмовый скат четко пополам. Этих деталей должно быть 2 штуки.
• Угловые и диагональные стропилины, которые еще называют накосными ногами. Данные элементы делают упор на угловой участок мауэрлата и конец конькового прогона. Эти составляющие являются самыми длинными, если ставить их в сравнении с остальными ногами.

В конструкции их должно быть 4 штуки. Так, на всех краешках конька необходимо обязательно зафиксировать по 5 стропил: 2 центральных, 1 центральное вальмовое и 2 диагональных.

• Промежуточные стропила. Эти стропила следует устанавливать на скаты по бокам между основными стропилами. Эти элементы имеют те же габариты и тоже в своей опоре мауэрлат и прогон конька. Число подобных составляющих зависит от подобранного шага монтажа. Если конек является маленьким, то такие детали могут, вообще, не присутствовать.
• Короткие стропила. Их нужно устанавливать на трапециевидных скатах по бокам между основным стропилом и угловым элементом крыши. Укороченные стропила тоже имеют в опоре мауэрлат, а также диагональные ноги. Их число зависит от шага установки. Стоит учитывать, что длина деталей может меняться – становиться меньше, приближаясь к углу конструкции.
• Укороченные стропила вальмового ската, которые иначе называются нарожники. Их размещение, число и габариты схожи с боковыми укороченными элементами.

В целом все стропильные основания подразделяются на несколько видов.

• Висячие. При такой основе стропильные составляющие оснащаются опорными стойками в двух точках: в верхней половине на коньковый прогон и в нижней – на мауэрлат. Подобная основа берет на себя нагрузки на прогибание, а также сжатие и распирание.
• Наслонные. При наслонной конструкции стропилины опираются не на две, а на три точки: сверху – на конек, в середине – на стойку, снизу – на мауэрлат. Стойки ставят на несущие перекрытия, находящиеся внутри. Что касается вертикальных опорных элементов, то они в конструкции призваны уменьшать прогиб ног стропил, а также ликвидируют распирание.
• Комбинированные. Такие системы состоят из наслонных и висячих деталей, чередующихся между собой.

Элементы системы

Кроме самих стропильных элементов, в конструкции крыши вальмового типа присутствуют и другие необходимые детали.

• Мауэрлат. Эта деталь являет собой довольно мощный и крепкий брусок, который прикрепляется по периметру верхнего торца перекрытий постройки. Мауэрлат является базовым основанием для строительства сооружения из стропил.
• Коньковый брус или прогон. Этот элемент обычно располагается исключительно по продольной оси жилища, на высоте от уровня перекрытия, которая находится в зависимости от планируемой крутости скатов.
• Затяжки. Эти элементы являют собой перемычки в горизонтальном положении, расположенные между ногами. Они стягивают между собой стропила, устраняя нагрузку в виде распирания на стеновые перекрытия. Их располагают повыше у конька (ригель) либо внизу как балку перекрытия.

• Подкосы подстропильных ног. Эти детали устанавливают под углом к стропилам, чтобы создать эффект сокращения их сгиба под действием собственного веса.
• Шпренгели. Это вертикальные подпорки, необходимые для диагональных стропилин. Сооружения с вертикально расположенными стойками и горизонтальными схватками называются шпренгельными фермами.
• Стойки-подпорки под прогон. Эти детали можно опереть на правильно и ровно выложенный лежень в центральной части перегородки параллельно коньку либо сделать упор в элементы перекрытия или затяжки.

• Ветровая балка. Эту деталь нужно прибить внутри наискось непосредственно к ногам стропил. Зачастую эти составляющие элементы прикрепляют с двух сторон, особенно когда постройка сооружается в районе с постоянными ветрами.
• Лежень. Этот элемент делают из деревянного бруса толщиной 100 мм и больше. Лежень играет роль мауэрлата на внутренних несущих перекрытиях. Именно на эту деталь в дальнейшем устанавливают стойки.

Расчет материала

Прежде чем приступать к сборке стропильной основы под вальмовую крышу, следует грамотно рассчитать материалы, которые понадобятся для проведения работ. Стоит учитывать, что составление проектной схемы и чертежа крыши с четырьмя скатами считается одним из самых трудных. В этом случае очень важно не ошибиться в своих расчетах. А также нужно помнить, что уклон крыши обычно составляет от 5 до 60 градусов. Опираясь на эти данные, нужно подобрать ту или иную кровлю. Для маленьких уклонов лучше всего подойдут рулонные материалы, а для крутых оснований – черепица.

При подсчетах пригодятся следующие данные:

• общий вес будущей кровли;
• вес гидроизоляционного и утепляющего слоев;
• нагрузки от снега и ветра в месте проживания;

• местный климат;
• тип стропильных элементов, а также присутствие дополнительных деталей для сохранения должной плотности вальмовой крыши;
• все устройства, которые планируется расположить на крыше по ходу проведения работ.

Зная все перечисленные данные, можно быстро и беспроблемно сделать подсчет материалов, которые требуются для постройки вальмовой конструкции. Для этого рекомендуется обращаться к специальным онлайн-калькуляторам, с помощью которых можно узнать все требуемые значения, в том числе и высоту конька конструкции.

А также важно правильно рассчитать узлы сооружения.

В них должны присутствовать такие детали, как:

• коньковый узел;
• узел опоры балок на мауэрлат;
• узел соединения стропил с затяжкой;
• узел совмещения подкоса, сойки и опоры.

Укладка и усиление конструкции

У современных домовладельцев есть возможность соорудить стропильное основание для четырехскатной крыши своими силами. Для этого сначала нужно составить проект будущего сооружения с указанием всех размеров. Устройство стропильной системы следует начинать с монтажа вертикальных опорных элементов, чтобы поддерживать коньковый брусок. Чтобы закрепить эти опоры, на балке в центре применяют особые укосы. Завершив их монтаж, устанавливают диагональные стропила – обрезные доски с сечением 50х150 мм.

На накосные стропила в дальнейшем ляжет самая большая нагрузка, поэтому крайне важно, чтобы данные составляющие были поставлены правильно. Стоит отслеживать, чтобы диагонали стропила составляли одну длину, поскольку они будут регулировать длину свесов кровли. Габариты свесов обычно составляют примерно 50–60 см, но в районах с сильными ветрами эти детали могут достигать метра.

Завершив монтаж накосных деталей, нужно установить рядовые стропила, оставляя свободное расстояние (шаг). Эти промежутки нужно рассчитывать, учитывая ширину теплоизоляционных плит. Как правило, шаг между такими стропилами составляет 60 см.

Крепление рядовых деталей к коньковому бруску и мауэрлату делается при помощи рубки. Чтобы дополнительно зафиксировать эти элементы, можно использовать верхние ригели и стяжки. Со всех сторон диагональных стропил нужно прикрепить по нарожнику. Благодаря этим составляющим будет осуществляться скрепление стропил с мауэрлатом. Что касается рядовых стропил и нарожников, то их нужно укладывать параллельно друг другу под прямым углом к коньковому элементу.

Зачастую крыши с четырьмя скатами характеризуются крепким и жестким строением, которое беспроблемно выдерживает серьезные нагрузки. Но в ситуациях, когда эти сооружения имеют маленький наклон, который провоцирует серьезную нагрузку под действием снега, нужно заняться укреплением имеющейся конструкции. Для этого можно использовать шпренгели или фермы.

Сам по себе шпренгель выглядит как брусок, который выкладывается на две стены, сходящиеся под углом. Этот элемент будет выступать в качестве основы под монтаж вертикальной стойки, которая будет поддержкой диагональной стропильной детали. Подобным образом укрепляется часть снизу накосного стропильного элемента. Если же необходимо усиление верхней площади, то устанавливают шпренгельную ферму.

Советы и рекомендации

При создании стропильной системы вальмовой крыши следует придерживаться нескольких советов специалистов.

• Стоит учитывать, что висячая основа подойдет только для построек, ширина которых составляет меньше 6 м. Наклонные же стропила с дополнительной опорой могут увеличить это расстояние до 12 м, а с двумя опорами – до 18 м.
• Определенные детали конструкции имеют большую длину, а стандартные габариты пиломатериалов при этом ограничиваются значением в 6 м. Чтобы разрешить эту проблему, кровельщики делают клееные и наборные стропила, собранные из 2 или 3 отдельных частей.

• Не следует приступать к конструированию стропильной системы, если отсутствует проект. Без подробной схемы конструкция может получиться неправильной и потребует переделки.
• Вальмовую крышу можно устанавливать не только над частными домами, но и над беседками на приусадебных участках.
• Если при сборке стропильной системы была допущена небольшая погрешность в параллельности, то ее можно исправить при помощи мауэрлата, а разницу в высоте деталей удастся подкорректировать специальными прокладками.

Удачные примеры и варианты

Вальмовые крыши выглядят очень эстетично, придавая частному дому более аккуратный и завершенный вид. Особенно привлекательно на жилых строениях смотрятся конструкции с эркером. Например, уютный двухэтажный дом из светлого дерева можно украсить вальмовой эркерной крышей контрастного темно-салатового или изумрудного цвета.

Темная вальмовая крыша будет органично смотреться в комбинации с нежно-молочным фасадом одноэтажного дома. Чтобы обыграть контраст, следует установить в таком жилище окна с темными рамами и такие же темные двери со стеклянными вставками. Для смягчения таких сдержанных тонов можно высадить около дома живые цветы розового цвета.

На светлом оштукатуренном доме, окруженном белым металлическим забором, будет гармонично смотреться розовая вальмовая крыша. Оживить постройку можно темными оконными рамами и кирпичной кладкой вокруг входной двери.

Вальмовые крыши потрясающе смотрятся в ансамбле с домами, имеющими фасад, отделанный камнем. Причем и крыша, и стены строения могут быть темными и различаться только по оттенку. Чтобы сооружение не казалось слишком мрачным, его следует завершить окнами с белыми рамами и широкой асфальтовой или каменной тропинкой, ведущей к входной двери.

В следующем видео вас ждет установка стропил и мауэрлата по безраспорной системе для вальмовой крыши.

Стропильная система вальмовой крыши — устройство и чертежи (фото, видео)

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Содержание статьи

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

1. Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.



2. Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.



5. Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
6. Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
7. Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
8. Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
9. Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
10. Шпренгелей, вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.



• Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
• Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.



• Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
• Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.



• Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Видео-инструкция

Стропильные системы вальмовых крыш — расчет, схема и как устроено

Что собой представляет вальмовая крыша

Данный вариант кровли имеет четыре уклона. Две длинных ее наклонных поверхностей имеют трапецеидальную форму, а две других, меньшего размера, имеют форму треугольника – именно их называют вальмами. Они расположены по фронтонам строения и соединяют конек с карнизом. Трапецеидальные плоскости имеют большую площадь и уклон, также располагающийся от верхнего горизонтального ребра до карниза.

Вальмовая кровля имеет несколько различных конструкций:

1. Традиционная с двумя скатами трапециевидной формы и двумя вальмами, ее называют «голландская» крыша.
2. Шатровая – имеет одинаковые по размеру скаты треугольной формы. Идеально подходит для строений квадратной формы.
3. Полувальмовая – вальмы закрывают только верхнюю часть торца не более чем до середины. Подходит для строительства домов с мансардой, ее называют «скандинавская» кровля.
4. Полувальмовая – вальмы не имеют треугольной формы, а являют собой форму небольших трапеций. Такая крыша дает большое мансардное помещение, еще ее называют «датская» кровля.

Как и любой другой вид, вальмовый тип крыши имеет каркас и стропильную систему – на них и держится вся конструкция.

Устройство стропильной системы

Стропильная система является основной составляющей всей конструкции кровли.

В отличие от двускатной, устройство несущей конструкции вальмового типа кровли более сложное.

Независимо от того будет здание прямоугольным или квадратным, форма скатов не изменится.

Рассматривая устройство системы стропил вальмовой кровли можно определить, что она состоит из нескольких элементов:

1. Мауэрлат — основание для стропил, связующее звено между несущими стенами и стропильной системой.
2. Накосные или диагональные опоры – имеют наибольшую длину и несут наибольшую нагрузку.
3. Центральные стропила – служат для соединения конька с мауэрлатом по бокам скатов, сходятся на углах конька с 3-х сторон.
4. Промежуточные стропила — соединяют конек и карниз.
5. Подкосы – создают не только жесткость, но и обеспечивают конфронтацию ветровым нагрузкам со стороны фронтонов здания, располагаются под разным углом к стропильным ногам.
6. Нарожники – наиболее короткие стропила.
7. Шпренгели или шпренгельные фермы – усиливают несущую способность конструкции кровли. Представляют собой балку из бруса, расположенную на углу соединяющихся внешних стен.
8. Стойки – придают ногам опор дополнительную устойчивость, устанавливаются на стыке двух стропил и коньковой балки.
9. Угловое стропило (ребро) – расположено под меньшим углом, чем промежуточные элементы системы.
10. Короткие стропильные ноги – закреплены на угловой опорной доске.
11. Конек.
12. Затяжка – выполняет функцию балки перекрытия.
13. Ветровая балка – крепится с наклоном с ветреной стороны крыши.
14. Прогоны – расстояние между соединением опор к коньку.

Схема системы стропил

Монтаж стропил

После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.

Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.

Итак, устройство системы опор состоит из нескольких этапов:

1. Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен. Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
2. Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
3. После установки каркаса производят заливку цементным раствором.
4. Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
5. На выступающую часть шпилек надевают брусья с высверленными отверстиями. Закрепляют конструкцию с помощью гаек.
6. Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
7. Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.

Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.

Виды стропил вальмовой крыши

Опоры крыши вальмового типа делятся на два вида:

1. Висячие – балки расположены на брусе потолочного перекрытия двух внешних стен без дополнительной поддержки.
2. Наслонные – по верхнему краю внутренних стен располагается горизонтальный брус, к которому крепятся вертикальные опоры. Основой для торцевой части бруса являются наружные стены.

Наслонный тип опор подходит для построек с промежуточной опорной стеной или колоннами.

Данная несущая конструкция имеет больше базовых точек, поэтому сделать ее можно значительно легче.

Если здание имеет две несущие стены, устанавливается стяжка, поддерживающая стропильные ноги и распределяя нагрузку по всем вертикальным опорам.

Для вальмового типа крыши наиболее подходящей считается наслонная система, придающая большей прочности и облегчающая конструкцию кровли.

Такая модификация применяется при сооружении чердачной или мансардной крыши.

Как рассчитать систему стропил вальмовой крыши

Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.

После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.

Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.

После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.

Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.

Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».

Значение нагрузки необходимо помножить на корректировочный коэффициент:

1. На 1.0, когда угол наклона не превышает 25 градусов;
2. На 0.7, если значение угла 25-60 градусов.

Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.

Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.

Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.

Завершающим этапом является расчет количества и критериев материалов.

После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):

1. Мауэрлат – 10*10 см.
2. Затяжки и прогоны – 5*15 см.
3. Кобылки, подкосы, ригели – 10*10, 15*15 см.

Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.

При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.

Все полученные показатели необходимо нанести на чертеж.

Узлы

Рассчитанные с точностью узлы дают возможность добиться прочности и привлекательного внешнего вида крыши.

Соединение элементов конструкций кровли производится согласно определенным требованиям.

Основные узлы несущей конструкции:

• коньковый узел – пара опор скрепляется гвоздями или болтами, и укрепляется балками на болтах;
• узел опоры балок на мауэрлат – укрепляется металлическими уголками, строительными скобами, гвоздями или болтами;
• узел соединения стропила с затяжкой, которая расположена посередине стропила – осуществляется с помощью гвоздей или болтов;
• совмещение подкоса, стойки и опоры – выполняется при помощи высечки и укрепляется строительными скобами.

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

1. Мауэрлат.
2. Коньковые и боковые прогоны.
3. Опорные балки.
4. Наслонные и висячие стропила.
5. Подкосы.
6. Опорные стойки.
7. Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

Усиление стропильной системы

Для обеспечения прочности и долговечности вальмовой крыши недостаточно изготовить стропильную систему, ее необходимо еще и усилить.

Самыми распространенными способами усиления являются:

1. Установка на углы крыши шпренгелей со стойкой, подпирающей диагональную опору. Если шпренгель расположен вдалеке от угла, лучше всего пристроить к нему шпренгельную ферму.
2. Установка стоек, соединенных сверху брусом на перекрытие (железобетонное) или затяжку. Они выполняют функции подпорок и обеспечивают равномерное распределение нагрузки на дом.
3. Использование сдвоенных балок вместо одного бруса при излишней длине диагональных стропил.
4. Использование деревянных досок 40*40 или 50*50 мм для сооружения обрешетки.

Статья была полезна?

0,00 (оценок: 0)

Расчет стропильной системы вальмовой крыши: пошаговое руководство

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком.

Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Для устройства конкретно

Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

• Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

• Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

• Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

• Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

• Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
• Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

4. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
5. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

---

---

Устройство стропильной системы вальмовой крыши своими руками

Устройство стропильной системы вальмовой крыши

Основное предназначение любой крыши здания – это должная, эффективная защита, от проникновения неблагоприятных атмосферных явлений. Поэтому, чтобы гарантировать надежность и практичность кровельного сооружения, необходимо правильно подобрать вид и тип кровли. А для этого требуется, хорошо знать все ее конструктивные элементы. Основная нагрузка, возлагается на стропильную систему. Как правило, вальмовая крыша, является наиболее оптимальным вариантом. Но что из себя представляет – устройство стропильной системы вальмовой крыши?

Что такое вальма – Конструкция вальмовой крыши

Конструкция вальмовой крыши, представляет из себя, четырехскатную стропильную систему, в вершине которой, находится конек или просто точка соединения скатов. Такой тип конструкции, подходит для капитальных строений, имеющих большую, в виде квадрата или объемного прямоугольника, площадь. Главное условие, чтобы не было фронтонов и стены по всему периметру, были одинаковой высоты. Оптимальным значением угла наклона, имеет значение от 20° до 45°.

Основными частями конструкции, являются:

• 4 ската – образующую, прямоугольную или квадратную форму кровли;
• конек – самая верхняя часть крыши;
• карниз – нижняя часть кровельного сооружения.

Конструкция вальмовой крыши

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши, предполагает наличие следующих, конструктивных элементов кровельного сооружения здания:

Элементы вальмовой кровли

1. Стропильные ноги – основные несущие стропила, которые имеются только у прямоугольных вальм. Это наклонные балки, опирающиеся одной стороной на мауэрлат, а другой на коньковый ригель.
2. Нарожники – стропильные ноги, опирающиеся, обеими сторонами, на накосные ноги. В качестве нижней опоры, не редко, выступает мауэрлат. Эти конструктивные элементы, являются основными частями квадратной вальмовой кровли. При прямоугольной форме строения, как правило, используются совместно с обычными стропилами. Шаг и сечение, совпадают.
3. Накосные ноги – это диагональные стропила, образующие торцовые скаты, которые, в нижней точке, опираются на угол стен строения. Обычно, имеют большее сечение, чем рядовые стропильные ноги. На эти стропила, опирают нарожники.
4. Коньковый ригель – горизонтальная балка, находящаяся в центральной части сооружения. Как правило, отсутствует при квадратной форме строения. Он является, основной верхней опорой для наклонных балок.
5. Мауэрлат – балка, монтируемая по обрезу стены, с внутренней стороны. Она обеспечивает нижнюю опору для стропил. Помимо, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом здание, мауэрлатом является верхний венец стеновой конструкции.
6. Подкосы – это наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры, дают возможность, уменьшить сечение несущих элементов. Стропильная система вальмовой крыши, предполагает монтаж подкосов под углом 60° или 45°, относительно горизонтальной плоскости.
7. Стойки – это вертикальные, промежуточные опоры.
8. Шпренгели – горизонтальные балки, обеспечивающие опору под стойку, установленную для подпирания накосной ноги. Они диагонально укладываются в угол здания. Такое сооружение, позволяет переместить нагрузку на перпендикулярные стены. Как правило, такая конструкция используется, когда нет возможности установить стойку на перекрытие. К примеру, посередине железобетонной плиты, монтировать опорную стойку нельзя. Поскольку, плита выдерживает только определенную нагрузку, главной составляющей которой, является масса мебели, оборудования и людей.
9. Схватка – горизонтальный элемент, стягивающий стропила, тем самым, не давая им разъезжаться. Может располагаться на уровне мауэрлата и выше.
10. Обрешетка – доски или бруски небольшого сечения, укладываемые поверх, перпендикулярно стропилам. Является основанием для кровельного стройматериала. Вальмовая крыша своими руками, не редко, возводится с установкой разреженной обрешетки. То-беж, через одну доску. Но не везде подобное допустимо. В ответственных местах (ендовы, карнизы), обрешетка должна выполняться только сплошной.
11. Контробрешетка – это бруски или доски небольшого сечения. В конструкции кровли, не всегда используются. Монтируются поверх стропильных ног, параллельно им, под обрешетку. Используется, как правило, для приподнятия основной обрешетки, над утеплителем между стропилами. Тем самым, обеспечивает необходимый вентиляционный зазор.
12. Кобылки – доски, прикрепленные к нижней стороне стропил, которые обеспечивают необходимый вылет карниза.

Коньковый ригель вальмовой крышиОбрешетка и контробрешетка вальмовой крышиУзлы накосных (диагональных) стропил вальмовых крыш

Какие элементы отсутствуют в конструкции простой крыши

Некоторые из, представленных выше, элементов, как правило, отсутствуют в конструкции простой крыши, но являются обязательными для вальмы:

• Нарожники;
• накосные ноги;
• мауэрлат;
• обрешетка.

Устройство стропильной системы вальмовой крыши – Подготовительные работы

Перед тем как сделать вальмовую крышу, требуется знать несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

• Шаг стропил;
• сечение стропил и накосных ног;
• угол наклона кровельной конструкции.

Шаг стропил, обычно, зависит от назначения подкровельного пространства и ширины строения. Чем больше пролет стропильной ноги, тем меньше шаг. Если пространство под крышей, планируется как мансардный этаж или отапливаемый чердак, то потребуется дополнительное утепление.

Устройство стропильной системы вальмовой крыши – Утепление

В основном, для утепления, используют три вида материала. В зависимости от него, подбирают шаг:

• Жесткие плиты минеральной ваты – шаг стропил: 0.58 или 1.18 м;
• пенополистирол – шаг стропил – 0.6 м;
• пенополиуретан – любой шаг.

Схема установки стропил с мансардными окнами

Указанные значения, обусловлены удобством рабочих. Если используется минеральная вата и шаг несущих конструкций 0.58 м, то обеспечен удобный монтаж стандартных плит, шириной 0.6 м.

Производитель теплоизолятора, рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами. Такой подход, гарантирует максимально плотное прилегание и предотвращение появления щелей в будущем. Назначение размера 1.18 м, допускает укладку плит в две полосы по ширине.

При применении пенополистирола

При применении пенополистирола стандартной ширины 0.6 м, предусматривать установку с распором не требуется. Теплоизолятор удерживается, между несущими конструкциями, за счет клея, специальных гвоздей и нижней обрешетки. Возникшие щели, между деревянными элементами и плитами, заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены, может принимать любую форму конструкции. Поэтому, не требует строгих расстояний, к шагу стропил.

Если устанавливаются мансардные окна

Если устанавливаются мансардные окна, нужно обязательно учесть их размеры. Зазор между наклонными балками делается на 4-6 см больше ширины окна. Если не планируется утепление крыши, то удобный шаг стропил, будет не больше метра.

Опирание накосных стропильных ног на шпренгель

Сечение стропил утверждается после расчетов. Но, если нет ни каких нюансов, можно применить следующие значения для пролетов:

• 3 м – 5х15;
• 4 м – 5х20;
• 5 м – 7,5х17,5;
• 6 м – 7,5х200.

Выше приведены значения, для шага стропил 0,9. Если требуется увеличение расстояния, то необходимо увеличить и сечение. Сечение накосных ног, так-же делается чуть больше.

Устройство стропильной системы вальмовой крыши – Монтаж

Вальмовая крыша своими руками, самостоятельно – вполне доступное решение, но требующее должного знания основных узлов соединения конструкции.

Соединение стропильных ног, в верхней точке, зависит от вида стропил. Они бывают:

• Наслонные;
• висячие.

Сверху, наслонные, опираются на ригель. В горизонтальной балке, для этого, делается врубка. Далее, производиться крепление гвоздями.

Наслонные стропилаВисячие стропила

Висячие-же стропильные ноги, не предусматривают ригеля. Они, как правило, применяются при организации свободной планировки и отсутствие центральной стены. Опоры, в подобном варианте, под местом соединения нет. Наклонные балки скрепляют, между собой, гвоздями. Дополнительно, в месте соединения, с обеих сторон стропильных ног, делают деревянные накладки, толщиной 220-250 мм. Указанные накладки стягивают, при помощи шпилек или болтов.

Чтобы качественно выполнить крепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы монтируются и крепятся, при помощи гвоздей или металлических уголков. Нарожники к накосным элементам монтируют, на одном уровне, встык.

Для сопротивления кровли ветровым нагрузкам

Для сопротивления кровли ветровым нагрузкам, делают скрутки из проволоки. Их соединяют, в нижней части стропил, со стеной. В стену скрутка крепится на ерш – крепежное спецприспособление.

Во время строительства стен из деревянных стройматериалов, вместо скруток, не редко, применяют скобы. Скрутки или скобы устанавливаются через одну или на каждую стропильную ногу.

Построить стропильную систему правильно, с грамотным подбором сечения и шага стропил, значит соорудить надежную и долговечную кровлю.

КАРКАС И ЗДАНИЕ ШАТРОННОЙ КРЫШИ

Шатровая крыша или так называемая шатровая крыша — это особый тип крыши, который имеет очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Область, где одна секция крыши встречается с другой секцией, считается «вальмовой», а вальмовая крыша обычно имеет очень однородные углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий шатровые крыши чаще обращены в сторону верхней части, образуя пирамидальную структуру.

Другие названия шатровых крыш — пирамидальные крыши и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши — небольшие вариации простых вальмовых крыш.

Вальмовые крыши чаще используются в сложных архитектурах, скорее всего, для бунгало, коттеджей и ранчо.

Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИЯ ВАТРОНОВ

Вальмовые крыши можно проектировать как на зданиях квадратной, так и на прямоугольной формы; В конструкции вальмовых крыш могут быть треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

Некоторые конструкции вальмовой крыши имеют форму пирамиды, тогда как другие могут иметь более симметричные конструкции.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь в затенении. окно от солнечных лучей; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
2. Прочность: Для тех районов, где чаще встречаются ветер и циклоны; Скаты вальмовой кровли сконструированы с высокой точностью, чтобы обеспечить долговечную службу.
3. Стиль : Вальмовые крыши известны своим уникальным стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

Шаг 1: Измерения:

Один из самых важных и основных шагов, который необходимо сделать при строительстве шатровой крыши, — это выполнить измерения перед установкой.Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

Шаг 2: Обрезка стропил:

После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

Этап 3: Крепление стропил над коньковой доской:

Коньковые доски действуют как каркас, который опирается на крышу; Приступать к монтажу нужно с крепления стандартных стропил к нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована с их весом.

Шаг 4: Размеры тазобедренного стропила:

Перед тем, как перейти к постройке шатровой крыши, хорошо бы обеспечить правильное выравнивание по углам на углах.Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

Шаг 5: Продолжайте прикреплять стропила:

Сейчас самое время перейти к креплению стропил; Эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске. Это давление обеспечит вам гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После того, как прибивка стропил будет завершена, теперь вы можете начать обрезку, чтобы они могли обеспечить превосходную линейную планировку.

Шаг 7: Крепление продольных стропил:

В этом типе конструкции угловые стропила называются вальмовыми стропилами, и их необходимо соединить с соседними стропилами, которые уже закреплены.

Шаг 8: Прикрепите стропила и домкраты:

После того, как вы закончите крепление стропил, пора установить домкраты между стропилами вальмы и стандартными стропилами.

Хорошо начинать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к долгосрочным результатам.

В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

Важно обеспечить точность, потому что это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

Если на крыше есть дымоход, то вам придется пройти некоторые другие процедуры, которые помогут вам построить идеальную шатровую кровлю.

КАК ОБРАБАТЫВАТЬ ВИНТОВУЮ КРЫШУ

По сравнению с глобальным каркасом крыши, каркас вальмовой крыши сложнее, потому что он состоит из четырех сторон переменной длины вместо двух.Коньковая доска здесь центрирована как по длине, так и по ширине.

Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная каркасная конструкция.

Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между коньками и стропилами, поэтому центральная часть крыши требует более точного каркаса.

После того, как эти стропила отрегулированы должным образом, можно легко установить домкраты, а также обычные стропила.Таким образом, установка вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью для дома.

Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

В случае, если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, важно построить превосходный план каркаса вальмовой крыши.

Цель этого плана — показать направление, а также изменения размеров для всей конструкции; Этот план расположения помогает всем членам работать на разных частях крыши.

Размер кровли обычно зависит от типа дома и его размеров; Если вы пытаетесь выполнить процедуру для крыши вашего дома своими руками, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

Различные комплекты вальмовой крыши могут помочь вам в этом процессе с инструкциями по качеству.

Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начнем с плана здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
4. Проведите линию гребня между точками пересечения тазобедренных стропил.
5. Наконец, рассчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
6. Хорошо построить правильные схемы на бумаге для проектирования вальмовых крыш, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

Каркас вальмовой и двускатной крыши не так сложен, как процедуры по обрамлению вальмовой крыши; здесь крыши строятся под углом 90 градусов:

1. В первую очередь необходимо спроектировать планировку здания.
2. Теперь нарисуйте самый большой прямоугольник внутри плана здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
4. Постройте линию под углом 45 градусов как снаружи, так и изнутри углов и продлите эти линии до пересечения с центральной линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
5. Теперь осевая линия помогает соединить долину и стропила.
6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти рекомендации по обрамлению вальмовых крыш, можно построить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для перекрытия навесов, имеющих конструкции горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также обеспечивает очень привлекательный вид собственности.

В большинстве этих мест можно встретить четырехскатную крышу, которая придает дому неповторимый вид с дополнительной защитой от нежелательных природных явлений.

Для тех, кто хочет сделать правильный анализ плана вида вальмовой крыши, некоторые цифры могут оказать большую помощь:

Эти изображения могут предоставить полные рекомендации с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — изображения.

Становится легче следовать процедурам, если у нас есть графическое представление для каждого аспекта.Хотя существует множество вариантов стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ шатровых крыш:

• Вальмовые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время случаются обильные снегопады.
• Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, что упрощает установку водостоков.
• Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя прекрасному охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных проблем.
• Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
• Помогают создать защиту от обрушения кровли.
• Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для длительного срока службы.

Вальмовые крыши имеют несколько недостатков:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
• Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
• Они время от времени нуждаются в обслуживании, чтобы обеспечить долгий срок службы.

Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

Вальмовые крыши не очень уязвимы для сильного ветра, в отличие от двускатных крыш, поэтому они считаются идеальными почти для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

Благодаря правильному обрамлению вальмовой крыши перед началом строительства всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

Основная цель дизайна вальмовой крыши — обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

Эти крыши должны быть достаточно устойчивы к сильным ветрам, а также снегу, потому что некоторые районы сильно подвержены влиянию таких факторов окружающей среды.

Другие важные соображения заключаются в том, что он должен добавить больше привлекательности структуре дома с некоторыми уникальными дизайнами.

.

Стили набедренной фермы с покрытием из дерева

Для многих первый день лета означает, что пора надеть свой любимый облегающий купальный костюм и насладиться теплой погодой. Для индустрии ферм пора убрать эти облегающие купальники в шкаф и воспользоваться благоприятными погодными месяцами, участвуя в торгах и создавая как можно больше рабочих мест. Во время безумия ставок и строительства будет несколько заданий для бедер, которые оставят фермы по всей стране, но что такое хип-энд и каковы разные стили?

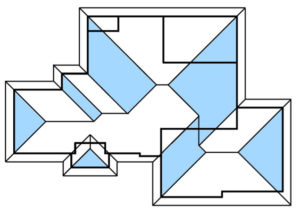

Крыша с несколькими откидными концами (синий), вид сверху

На веб-сайте Ассоциации строительных компонентов (SBCA) скатная крыша определяется как «кровельная система, в которой наклон крыши у торцевых стен здания перпендикулярен уклон крыши по сторонам здания.«Несмотря на то, что условия каркаса различаются в зависимости от региона, большинство концевых систем с фермой будут включать в себя тазовые фермы, домкратные фермы (концевые и боковые), а также стропильную или угловую ферму. Стиль бедра и отступ (расстояние от боковых или торцевых стен до фермы бедренной балки) также могут варьироваться в зависимости от конструкции здания и региона.

В западной части страны система California Hip обычно встречается во многих ферменных конструкциях. В этой тазобедренной системе пояс с плоским верхом ферм опускается за счет отвесного среза хорды домкрата на скате крыши.При этом верхние пояса концевых опорных ферм могут проходить над опущенными плоскими верхними поясами. По мере того, как высота плоскости крыши вальмового конца увеличивается, высота плоского верхнего пояса также увеличивается, хотя интервал увеличения высоты плоского верхнего пояса может варьироваться в зависимости от конструкции здания и региона.

California Hip System, вид сверху California Hip System, Визуализация

К востоку от Скалистых гор, California Hip встречается редко, а система Step-Down более популярна.В отличие от California Hip, система Step-Down Hip — это система, в которой каждая ферма под концевой плоскостью бедра уменьшается по высоте или «спускается вниз» от вершины, пока не достигает бедренной балки, которая помещается на заранее определенное расстояние. ,

Система Step Down Hip, вид сверху Система Step Down Hip, визуализация

Менее региональные и более ситуативные в зависимости от конструкции здания — это системы Lay-In Gable, Dutch и Terminal Hip. Система Lay-In Gable Hip имеет много региональных названий и имеет сходство с системами California и Step Hip.Как и Step Hip, каждая ферма понижается, двигаясь от вершины к отступу. Как и в California, у каждого пояса с плоским верхом фермы есть капля. Однако пояс с плоским верхом опускается из-за отвесного среза 1,5-дюймового элемента на скате крыши, так как каркас фронтона лежит ровно.

Встраиваемая двускатная тазобедренная система, вид сверху (остроконечная рама показана зеленым для ясности)

Встраиваемая двускатная тазобедренная система, рендеринг

В голландской тазобедренной системе плоскость тазобедренной части крыши не сходится с боковыми плоскостями сформировать вершину.Вместо этого плоскость тазобедренного конца наклоняется непосредственно в ферму балки, которая размещается на заданном отступе. Затем домкратные фермы подключаются к ферме вальмовой балки или к ригелю, прикрепленному к ферме вальмовой балки. Эту систему бедер также называют голландским фронтоном.

голландские тазобедренная система, план Просмотр голландских тазобедренная система, рендеринг

Предполагая, как смолы крыши и высоту пятки, система тазобедренного терминала является одним, где бедром балочного ферменного удар составляет половина от основного пролета фермы или здания ширины.Если уклон и высота пяток изменяются, ферма балки размещается на вершине трех сходящихся плоскостей крыши, которые могут составлять больше или меньше половины основного пролета фермы или ширины здания.

Концевая тазобедренная система, вид сверху Конечная тазобедренная система, визуализация плана

Хотя это одни из распространенных стилей тазобедренных концов в индустрии ферм, определенно существуют и другие. У каждого стиля есть свои преимущества и недостатки, и их обсуждение станет темой следующего поста.

С какими еще типами стилей бедра вы знакомы? Дайте нам знать в разделе комментариев ниже.

.

DUTCH HIP ROOF

Кровли изготавливаются различной конструкции в зависимости от региона и климатических условий этих регионов.

Варианты материалов, используемых для строительства крыш, также могут варьироваться от места к месту. Дизайн, о котором мы сегодня будем говорить, — это голландская шатровая крыша. Итак, что такое голландская вальмовая крыша?

Согласно различным описаниям, двускатная крыша сочетает в себе преимущества двускатной крыши вместе с вальмовой крышей.

Таким образом создается новый архитектурный дизайн, который радует и приносит пользу.Голландскую шатровую крышу еще называют гибридной из-за сочетания двускатной и вальмовой крыши.

Вальмовая и двускатная комбинированная крыша встречается в архитектуре по всему миру, включая Азию, Африку и Вест-Индию. Этот тип крыши эффективен не только в районах, где идет снег, но также хорош для тропиков, где много дождя.

Если есть выступающие выступы, они не пропускают проливной дождь в дом, а также обеспечивают необходимую тень от солнца.

ЧТО ТАКОЕ ГОЛЛАНДСКИЙ СТИЛЬ ВЕРХНЕЙ КРЫШИ?

Этот тип кровли иногда также называют двускатной крышей. Голландский стиль вальмовой крыши представляет собой сочетание традиционного стиля вальмовой и двускатной крыши.

Фронтон — это треугольная часть, расположенная на пике вальмовой крыши. Фронтон наверху является частью крыши или может быть отдельно стоящим приспособлением в середине крыши, что обеспечивает чердак или дополнительные окна.

Четыре стороны шатровых крыш в Голландии имеют наклон вниз, и поэтому такая конструкция крыши хорошо подходит для удаления снега и капель дождевой воды с нее.

Этот тип крыши подходит также для мест, часто посещаемых ураганами и торнадо, поскольку крыша может выдерживать повреждения.

Голландский дизайн вальмовой крыши эстетичен и практичен. Поэтому такая конструкция крыши хорошо подходит для домов, а также сараев, гаражей и сараев.

Часто треугольник фронтона стоит на одной линии с кирпичной стеной внизу, поскольку стены иногда поднимаются на крышу и даже образуют парапет.

Наклонная конструкция крыши включает покрытие карниза, хотя свесы могут быть относительно короткими по сравнению с крышами других конструкций.

Этот выступ помогает защитить стены зданий, а также окна. Голландский дизайн вальмовой крыши больше подходит для коттеджей и домов в стиле ранчо, чем для современных домов.

Высота крыши сохраняет дома прохладными. Вальмовые крыши устойчивы, потому что четыре стороны имеют наклон внутрь, но именно фронтон наверху придает дизайну крыши особый стиль.

Голландская двускатная вальмовая крыша является частью вальмовой крыши, поэтому при проектировании такой двускатной вальмовой крыши гребень вальмовой части крыши не поднимается полностью, а останавливается так, чтобы можно было вписался.

Фронтон помогает уменьшить тепло внутри здания, которое поднимается вверх и может уходить через вентиляцию, расположенную на двух концах фронтона. Традиционно вентиляцию имеют два конца фронтона, которые размещают как можно выше, чтобы уменьшить тепло.

Тем не менее, современные голландские конструкции с остроконечными шатрами могут размещать фронтон прямо над верандой или в определенной части крыши, и его не всегда нужно размещать в центре конька.

Фронтоны также используются в домах как автономные приспособления, обеспечивающие вентиляцию, но также используются для повышения эстетики дома.

Голландские планы домов с шатровой крышей создаются отдельно для домов, гаражей, укрытий, навесов и бассейнов. Дизайн крыши планируется в соответствии с использованием здания, а также в соответствии с местными стандартами строительных норм и правил для крыш в этом районе.

Вальмовые крыши без фронтона имеют прочную конструкцию. Обычно фронтоны обеспечивают относительно большое чердачное пространство.

Большинство людей с удовольствием используют это место для хранения вещей или в качестве дополнительной спальни.Однако в голландских домах с шатровой крышей мансардное пространство сокращается, особенно если фронтон расположен высоко на крыше.

В традиционных голландских домах с двускатной крышей торцевые стены двускатной крыши имеют тенденцию возвышаться над линией крыши.

Что касается конструкции двускатной крыши этого типа, то здесь нет необходимости в балочных фермах, но все же можно иметь ровные стены и согласованные карнизы.

РАЗЛИЧНЫЕ ОПРЕДЕЛЕНИЯ ГОЛЛАНДСКОЙ ВАТРОННОЙ КРЫШИ

«Стиль каркаса крыши, аналогичный скатной крыше, но с небольшим фронтоном наверху» — это голландское определение вальмовой крыши.В США голландская шатровая крыша также определяется как бостонская шатровая крыша.

Однако бедро Boston имеет небольшую вариацию, поскольку последний ряд черепицы согнут с боковым нахлестом, так что черепица может обеспечить водонепроницаемое соединение.

Также по этой причине чередующиеся ряды черепицы перекрываются в противоположном направлении. С другой стороны, голландская вальмовая крыша может быть построена из любого материала, включая битумную черепицу, черепицу и металл.

Однако большинство людей используют стоячие фальцы для предотвращения протечек крыши.Другое определение описывает этот тип крыши как «тип крыши с верхними двускатными концами, построенными с короткой вальмой».

Голландские фотографии вальмовых крыш демонстрируют различные варианты дизайна современных домов. Однако все традиционные изображения вальмовой крыши указывают на базовый дизайн вальмовой крыши с фронтоном на коньке.

На фотографиях хорошо видно, как низкие карнизы нависают над периметром дома. Эти виды крыш созданы для того, чтобы солнце не проникало в дом.

Поскольку карнизы образуют «защищенную» зону по периметру дома, дождь не проникает в фундамент, а более сухая почва по периметру также удерживает термитов в страхе.

.

Обрамление стропильной системы крыши

9:03

343 — Обрамление крыши

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

7:13

405 — Чертеж обозначений декоративных балок или ферм

1:59

344 — Что такое ферма?

6:54

345 — Установка параметров фермы по умолчанию

6:29

346 — Обрамление стропильной системы крыши

5:01

350 — Использование фермовой основы для ферменной конструкции пересекающихся крыш

4:27

348 — Обрамление консольной стропильной системы крыши

2:36

349 — Обрамление ферм Energy Heel

7:55

353 — Обрамление ножничными фермами

3:46

356 — Обрамление светового люка с фермами

2:58

347 — Обрамление и связь стропильной системы крыши без обзорных площадок

2:49

5318 — Установка расстояния между смотровыми площадками и просмотр выбранных деталей фермы

2:45

351 — Hip Trusses — Building a Step-Down

4:26

352 — Тазобедренные фермы — Построение вспомогательной балки Бедро

2:04

502 — Hip Trusses — Drop Hip или California Hip

10:42

354 — Обрамление мансардными фермами

8:01

1033 — Использование команды потолочной ступенчатой ​​фермы

30:32

9914 — Фокус: создание ферм

11:54

10109 — Quick Tip — Ферма деревянного каркаса

,
