Сварка печи для бани – виды печи, основные этапы работ

Содержание

Как сварить печку для бани

Как сварить печь в баню – делаем сами своими руками

Традиционная русская баня имеет очень много поклонников, ведь она не только полезна для здоровья, но и позволяет приятно провести время и расслабиться. Вот почему в последнее время все большее количество хозяев загородных домов стремятся оборудовать у себя на территории баню. Дальше в статье с фото мы подробно расскажем, как правильно сварить печку для бани, а также каковы особенности ее конструкции и установки.

Как правило, масса печи составляет порядка 800 кг. Поэтому ее установка должна производиться на предварительно залитый на глубину 0,5 м фундамент, который по ширине должен превышать размеры печки на 5 см. Для более легких конструкций заливка фундамента необязательна, их можно устанавливать непосредственно на бетонный пол. Читайте также: “Правильная установка печи в бане своими руками – возможные ошибки из практики “.

Для дровяных печей требуется наличие колосниковой решетки. Ее можно приобрести в готовом виде или сварить самостоятельно и уложить на уровне дверки топки. Располагают решетку в углу топливного отсека в 30 см от дверцы. Толщина внешней стенки топливной камеры составляет ½ кирпича. Отметим, что внутри топливника со всех сторон делают небольшие скосы, чтобы древесный уголь, образующийся в результате горения дров, скапливался на колосниковой решетке.

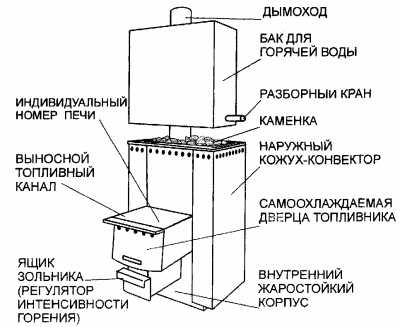

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.

Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.

Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: “Как выбрать печь чугунную для бани – советы и рекомендации “). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.

Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: “Какая финская печь для бани подойдёт лучше всего “).

Стоит обратить внимание на ряд особенностей, которыми обладают печи различных конструкций.

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

А вот если прикидывать, сколько стоит сварить печь для бани, все будет зависеть от размеров печи и количества необходимых материалов

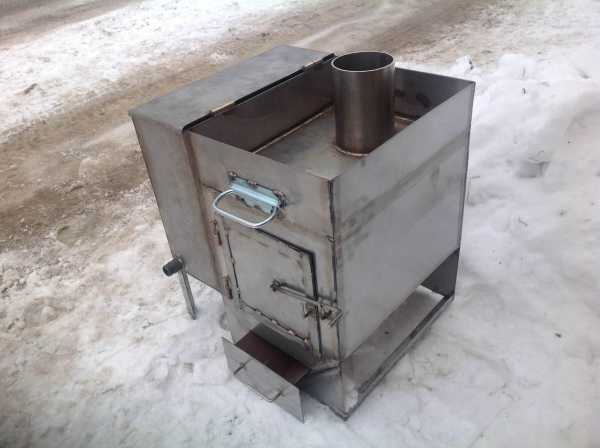

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
дымоходная труба сечением более 10 см;
прутья арматуры сечением 1 см или больше;
колосники;
металлический резервуар для воды емкостью 1000 л;
дверцы для топки и зольника;
аппарат ля сварки;
болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
Для бака печи потребуется еще кусок трубы длиной 70 см.
В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.

Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
В планке прорезают несколько отверстий для фиксации колосников в поддувале.
В центральной части проделывают окно размерами 30×30 см для доступа к топке.
На следующем этапе фиксируют завесы, дверцы и запоры для них.
Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
В каменке выкладывают камни.
Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
Финишный этап – это зачистка и шлифовка всех сварочных швов.

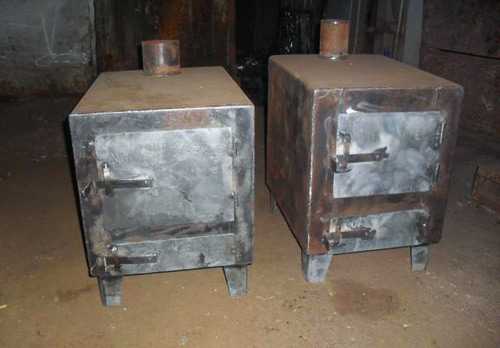

Так как сварить печку для бани не составляет труда, очень многие предпочитают именно такие конструкции.

У них есть ряд достоинств:

наличие недорогих материалов;
малые габариты;
высокая скорость нагрева;
пожарная безопасность;
нет необходимости в технической документации;
возможность самостоятельного монтажа;
долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

менее презентабельный внешний вид;
необходимость в защитных экранах;
зависимость размеров помещения и объема каменки;
пожароопасность выше, чем у кирпичной конструкции;
необходимость в поддержании огня, если металл топки тонкий. Читайте также: “Как сделать печь для сауны своими руками – от выбора типа печки до строительства “.

Тонкости установки самодельной печи для бани

Можно выделить ряд таких советов:

Подходы к металлической топке должны быть покрыты теплоизоляцией и листовой сталью.

Категорически запрещено размещать печь вблизи деревянных стен и перекрытий, склонных к возгоранию.
Самодельную печь можно обложить кирпичом, который повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стенок может составлять ½ кирпича.
Перед установкой в бане сваренную печь нужно вхолостую протопить несколько раз, чтобы она приобрела окончательную форму.
Топка должна открываться напротив входной двери.
Дымоходная труба должна быть выше крыши, как минимум, на 50 см. В месте прохода сквозь крышу дымоход штукатурят и покрывают известью.
В горизонтальной топке дрова сгорают без остатка, так что тепла такая печь отдает больше.
Желательно использовать не склонную к разрушению и коррозии толстую трубу для сварки печи в баню.
В последнее время довольно часто изготавливают двухкамерные печи для полного сгорания топлива. Они намного эффективнее и экономичнее.
По размеру печь должна соответствовать габаритам банного помещения.

Оставляйте отзывы:

Изготовление металлического обогревателя для парной своими руками

Внутренняя начинка печки для бани

Регулярное посещение бани дает оздоровительный эффект для организма человека. Такие процедуры не только полезны, но и приятны. Поэтому многие решают построить парную в своем доме. В ходе планирования возникает вопрос: как сварить печь для бани самостоятельно?

Печь весит около 800 кг. Это означает, что под такую конструкцию потребуется фундамент. Глубина его заложения – примерно 0,5 метра, а ширина на 5 см больше, чем стенки отопительного прибора. Если печь будет весить намного меньше, ее можно ставить на бетонный пол без фундамента.

Если планируется отопление дровами, то нужно приобрести или сварить самостоятельно колосниковую решетку, которая кладется на одном уровне с топочной дверкой. Решетку устанавливают в углу топливника, на глубине 30 см от дверки. Толщина стенки топливника снаружи должна быть не меньше половины кирпича. Со всех боков конструкции необходимо сделать скосы.

Совет от мастера!

Это нужно для того, чтобы сгоревший уголь скатывался вниз. Когда горение заканчивается, колосниковая решетка должна быть покрыта прогоревшими углями.

Особенности строения

Печь имеет ряд особенных деталей.

Внизу, под колосниковой решеткой, расположен зольник. В него попадает зола, которая образуется от сгорания дров или угля. Периодически его следует чистить.
Поддувало выполняет функцию регулятора воздуха в топке, что обеспечивает лучшее сгорание топлива.
Для регулирования тяги рекомендуют ставить специальную задвижку в дымоходной трубе. После полного сгорания топлива ее необходимо задвинуть, чтобы удерживать тепло. Если используется уголь, в задвижке следует сделать отверстие диаметром 2 см для выхода угарного газа.
Вода нагревается в змеевике или в котле, который встраивают в топливник. Воду не нужно будет кипятить, ведь пар увеличивает влажность воздуха.

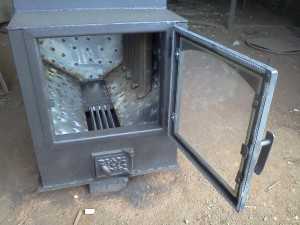

Вот так выглядит топка

Чтобы очищающие процедуры в бане давали максимальный эффект, нужно выбрать печь, которая будет удовлетворять ваши потребности и соответствовать возможностям. Существует несколько видов печек.

Дровяные. Наиболее распространенные и давно известные. Печь состоит из топки, колосника, зольника и дымохода. Может быть кирпичной или металлической. Дровяные печи имеют высокий КПД и очень хорошо нагревают большое помещение при незначительных собственных размерах. Топка с использованием дров подойдет для домов, в которых нет газопровода. А еще дрова при сгорании потрескивают, что делает атмосферу расслабляющей и уютной. Каждый желающий может сварить металлическую печь самостоятельно.
Чугунные. Их разделяют на устройства периодического и постоянного действия. В периодически действующих используются дрова, и баню можно принимать только после их сгорания. Конструкции с постоянным действием работают на жидком топливе или на газе. Сгорание такого топлива происходит беспрерывно, пока вы находитесь в парной. При использовании чугунной топки распределение пара равномерное по всему помещению, комната нагревается быстро.
Электрические. Такие устройства могут быть разными в зависимости от мощности, размеров, КПД. Они компактные, имеют долгий срок службы, высокую теплопроводность, быстро нагревают помещение. Цены на электрические приборы невысокие, а их установка не требует дымохода.
Финские. Популярны своей простотой в использовании, жаростойкостью. В помещении бани циркулирует сухой пар. Печи бывают дровяными и электрическими. Такую отопительную конструкцию несложно смастерить самостоятельно, применив нужные чертежи.

Особенности некоторых устройств для отопления парилки.

Печи, работающие на керосине или другом жидком топливе, выделяют неприятный запах, а также имеют низкий уровень пожарной безопасности.
Для установки электронагревателя нужно учитывать состояние электропроводки. К тому же такое оборудование не подойдет для больших помещений, да и цена на электроэнергию постоянно растет.
Для газового топлива нужен монтаж системы подачи. Применение газового баллона не рекомендовано. Слишком высок риск возникновения взрыва или пожара.
Дровяные печи могут топиться брикетами или другим твердым топливом.

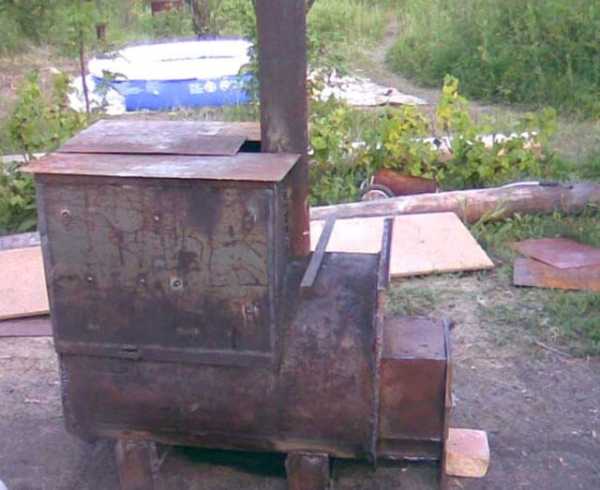

Металлическая печь своими руками

Многие мастера изготавливают отопительные приборы для бани самостоятельно. Ведь принцип работы покупной и сделанной своими руками конструкции идентичный. Материал найти не трудно, а для того, чтобы сварить печь, сложных расчетов не требует. Банный отопительный прибор должен обогревать три помещения: парилку, предбанник и моечное отделение.

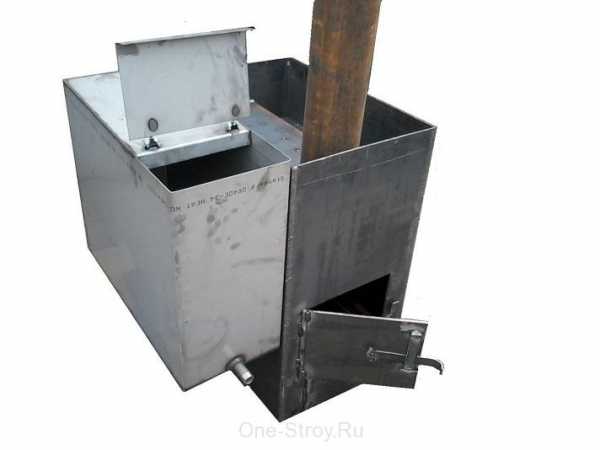

Банная самодельная печь

До того как сварить печь для бани, следует подготовить необходимые материалы:

стальной лист толщиной не меньше 8 мм или трубу диаметром 50 см;
трубу для дымохода диаметром больше 100 мм;
арматуру диаметром не менее 10 мм;
колосник;
готовые или сделанные своими руками дверцы для топки и зольника;
болгарку для нарезки металла, круги отрезные и зачистные;
аппарат сварочный;
металлическую емкость для воды объемом 1 м3.

Пошаговая инструкция изготовления печи:

отрезаем кусок трубы высотой 1 м для сооружения каменки;
0,7 м трубы отрезаем для бака;
внизу трубы для каменки вырезаем отверстие для поддувала шириной 20 см и высотой 6 см;
к верхнему краю отверстия для поддувала привариваем металлическую пластину;
в этой пластине нужно сделать отверстия, чтобы прикрепить колосники в поддувале;
для топки вырезаем посредине трубы отверстие высотой 30 см и шириной 25-30 см;
привариваем завесы и защелки для дверки;
над топкой устанавливаем каменку, трубу диаметром 30 см нужно приварить перпендикулярно к стенкам топки;
каменку заполняем камнями;
дымоходная труба приваривается и выводится либо отдельно, либо через каменку и бак;
на высоте 10-15 см над каменкой устанавливаем водонагревательный бак со съемной крышкой сверху для заливания воды и краником для сливания горячей воды снизу;
с помощью зачистного круга убираем следы сварки.

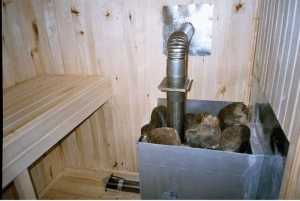

Каменка сделанная своими руками

Преимущества самодельной конструкции:

пожаробезопасна;
недорогие и доступные материалы;
быстро нагревается;
занимает мало места;
не требуется помощь со стороны;
не нужны специальные разрешения;
надежность.

пожаробезопасность ниже, чем у кирпичной печи;
объем помещения, которое можно обогреть, зависит от размеров каменки;
чтобы предупредить ожоги, требуется сооружение дополнительной стенки;
вид покупной конструкции эстетичный и аккуратный в сравнении с самодельной;
если металл тонкий, нужно постоянно поддерживать огонь в топке.

Особенности установки

Перед отделением для топки необходимо положить теплоизоляционный материал и накрыть его листом металла.
Печь нельзя устанавливать близко к деревянным стенам или материалам, которые быстро и легко воспламеняются.
Можно обложить металлическую печь кирпичом. Он увеличит теплоотдачу и придаст устройству дизайнерский вид, а также увеличит безопасность использования. Толщины стенки в полкирпича будет достаточно, расстояние от самой топки – 10-15 см.
Первые несколько раз готовое изделие следует протапливать для прогрева и усадки материала, а потом уже можно поместить его в баньку.
Дверцы топки должны находиться напротив входа.
Часть дымохода, который проходит через крышу, следует покрыть известью и оштукатурить. Труба должна быть выше кровли на 50 см и больше.
Топка из горизонтальной трубы сжигает дрова полностью и дает больше тепла.
Наиболее удобно делать печь для бани из толстой качественной трубы, которая не подвержена коррозии и подходит по размеру.

Современные специалисты делают топку с двумя отделениями: в одном горит твердое топливо, а другое предназначено для догорания того, что осталось. Таким образом увеличивается КПД работы. Размер всей конструкции должен соответствовать площади бани.

Как сварить печь для бани самому

Подготовительные работы. Перед тем, как начать изготовлению печки, необходимо решить: где она будет установлена. Заранее подготовить для печи бетонный фундамент, высотой в 25-30см. Если у вас банька деревянная, то в целях пожарной безопасности, саму печь и стенки около печи следует отделать негорючим материалом, либо отделать всё кирпичом. Высота такой отделки 1,2м, а ширина в две стороны от печи по 0,8м.

Обязательно при планировке нужно учесть размеры парилки и печки, т.к. они взаимосвязаны. Потому что, чем размер парилки больше, тем должно быть больше открытых камней и соответственно, больше по размеру топка.

Необходимо приобрести электрооборудование, которое будет определять влажность (=80%) и температуру (60-700С). Так как баня может не только оздоравливать, но и вредить, особенно для людям с больным сердцем.

Сварка печи из трубы

Технология сварки печи довольно проста в исполнении. Возьмем трубу, (размер 1,5х 0,6х 0,01 м), и делим ее на 2 части (1,0м и 0,5м). Труба, которая побольше потребуется для установки каменки и топки, а которая меньше – как бачок для горячей воды.

Снизу трубы для поддувала аккуратно делаем вырез (высота 5-6см, ширина 18-20см).
Сверху выреза поддувала припаиваем стальную круглую пластину (толщина 12 мм ).

В поддувале размещаем печной колосник, но перед этим, вырезав часть металла, для большей устойчивости фиксируем его по углам, снова применяя сварку.

В трубе вырезаем нишу для топки, изготавливаем дверцу (размер 25х30см), вешаем её на петли или крючки. К ней приделываем защёлку. Сваркой фиксируем над топкой каменку (длина 30-35см). Делая это таким образом, чтобы оставалось не менее 10см до дна бака. Заднюю стенку у трубы – завариваем, а на передней, которая наглухо приварена к корпусу печки, делаем дверцу (высота 25-30см). Уже готовую каменку заполняем булыжниками, округлой формы, примерно до половины. Чтобы камни не рассыпались, привариваем для ограждения стальной прут. Еще можно над топкой, отступая от колосника вверх 40 см. припаять стальную решетку, на которой потом раскладываются камни.

В верхней части печки, снаружи, прикрепляем муфту из стальной шины (ширина 50мм, толщина 5-7мм). Одну половину муфты привариваем прямо к корпусу печи, а выступающая над печкой вторая половина, будет в дальнейшем служить, как деталь при монтаже бака.

Внизу, в торцевой части, привариваем к баку, стальной круг (толщина 8мм), и в нем ближе к его задней стенке проделываем отверстие для дымовой трубы (диаметр12-15см).

Прочно прикрепляем нижнюю сторону дымовой трубы сваркой ко дну бака. таким образом, чтобы вода не смогла попасть в топку печки. Верхнюю часть бака закрываем полукругом из стали с отверстием для трубы для дыма, Далее припаиваем дымовую трубу к отверстию полукруга. Третью часть верхушки бака будем использовать открытой для заполнения водой. Для того что бы горловина была закрыта – изготавливаем крышку с ручкой.

Отступая 30-35см. от бака фиксируем сваркой стальную площадку (размер 30х30см) для монтажа трубы с задвижкой, на дымовой трубе. Привариваем снизу бака с вентилем кран, прямо напротив отверстия в которое будет заливаться вода.

Монтаж сваренной банной печи

Для создания площадки, на бетонном фундаменте (размер 70х70 см и высота 15-20см)делаем в два кирпича кладку. Лучше всего использоваться огнеупорный или красный кирпич, с использованием глиняного раствора.

Дверь от топки располагаем в сторону двери.
Дверь каменки делаем противоположно углу нашей баньки, по диагонали.
Печь устанавливаем, отступая 20 см. от стены.
В кирпичной кладке, там, где выходит наружу дымовая труба, сделаем утолщение на 15 см.
Покрываем деревянные перекрытия специальным стройматериалом для изоляции (войлок, картон, асбест), после чего – очень хорошо промазываем глиной.
Штукатурим, потом белим известковым раствором трубу, ту, что между потолком и крышей.
Труба должна восходить над крышей не меньше, чем на 50см в высоту.
Полок делаем возле стенки, где печка, так, чтобы было удобно на нём сидеть и не задевать головой потолок.

Достоинства печки из трубы

1.Простота в исполнении.
2.Быстрая установка.
3.Функциональна в любом помещении, скорый нагрев и теплоотдача.
4.Полностью безопасен, благодаря герметичности корпуса, не выделяет угарного газа.

Как сварить печь для бани – видео

Итак, теперь вы можете убедиться и сами – в том, что бы сварить печь для бани – нет ничего сложного. Надеемся, что мы смогли вам помощь и быть полезными.
