Как починить светодиодную гирлянду — 5 причин почему не работает, схема, ремонт своими руками

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

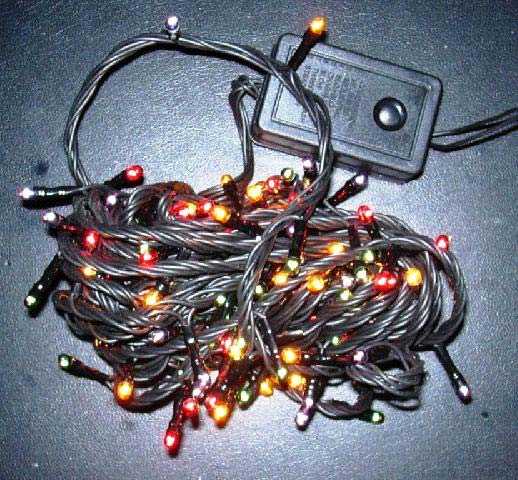

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

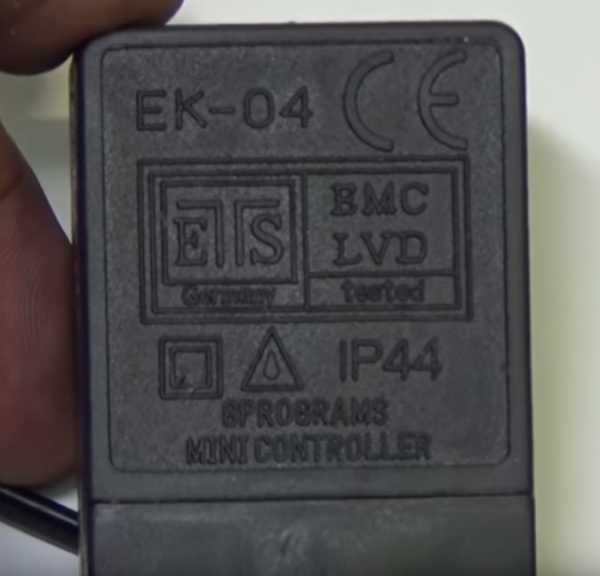

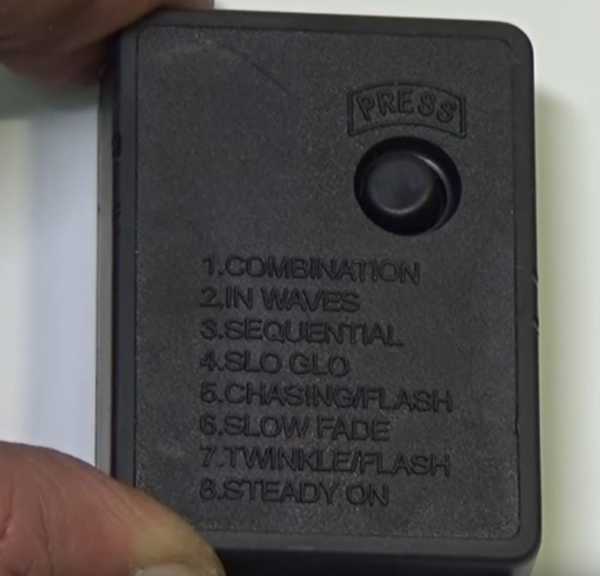

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

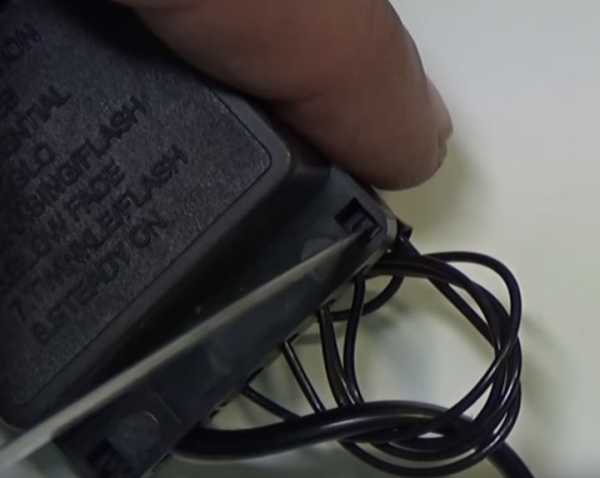

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

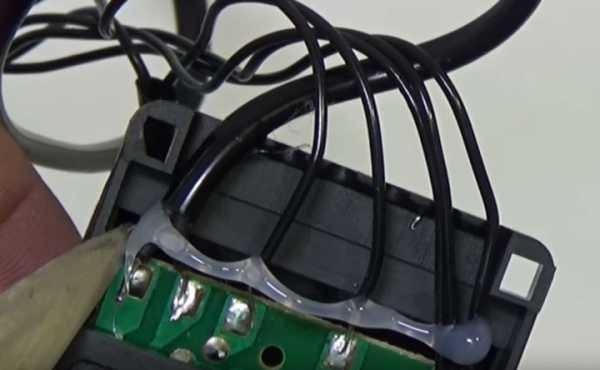

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

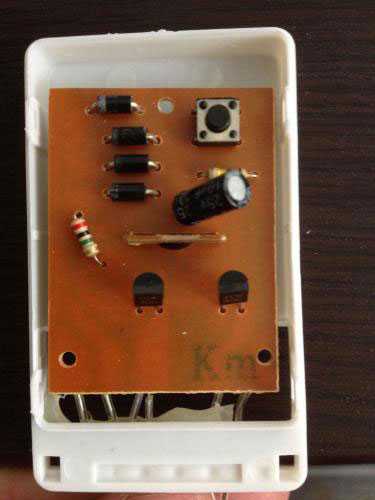

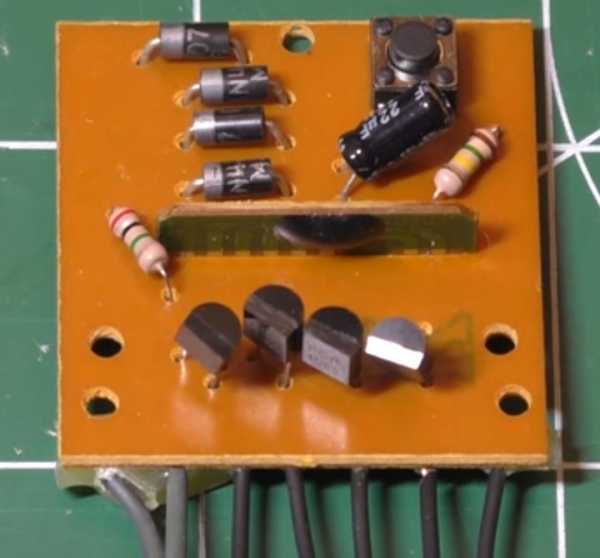

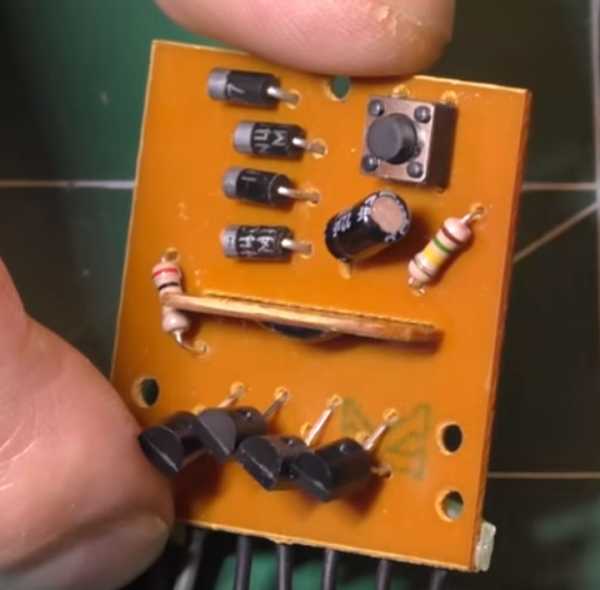

На плате припаяны:

  • контроллер, который и создает все световые эффекты
  • тиристоры, каждый из них идет на отдельный канал гирлянды
  • и диодные мосты

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

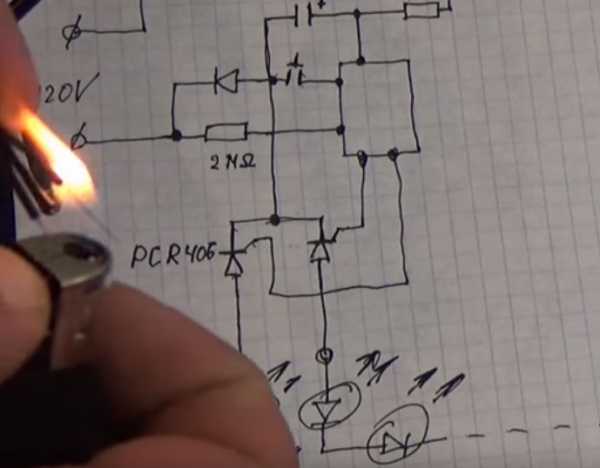

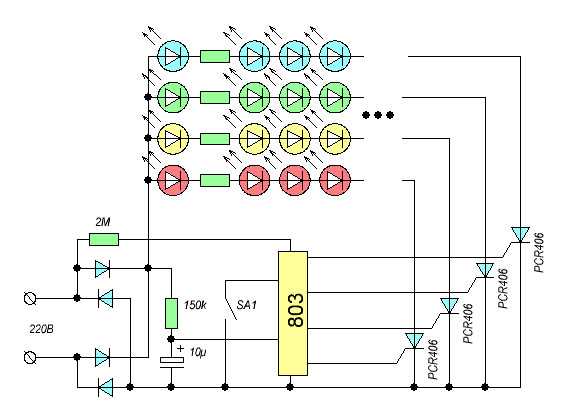

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

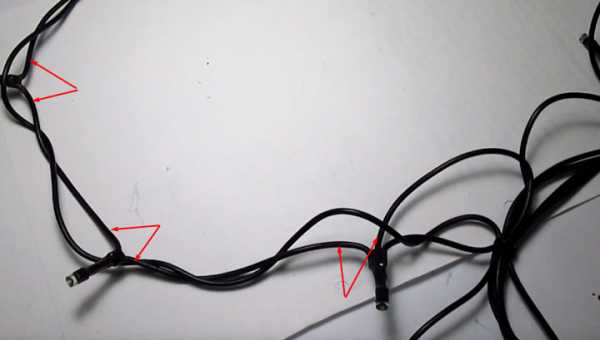

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

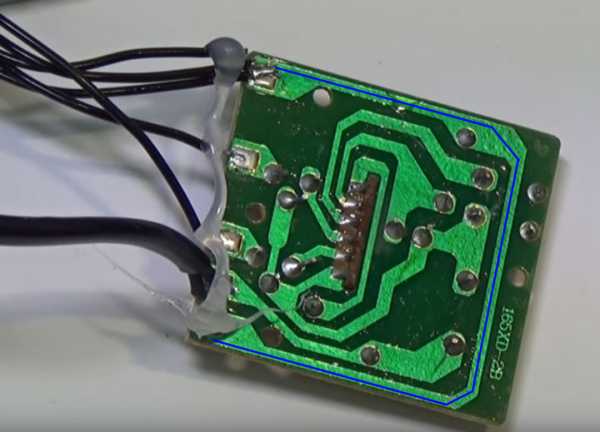

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Причины неисправности

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

При этом запомните, что самый главный элемент — микросхема на плате, «горит» очень-очень редко.

Примерно в 5-10% всех случаев.

Можно даже составить условный рейтинг неисправностей светодиодной гирлянды (по порядку и частоте повреждений):
  • Плохой контакт на проводах
  • Светодиод в одной из лампочек
  • Сопротивления
  • Один из диодов
  • Один из тиристоров
  • Микросхема контроллера

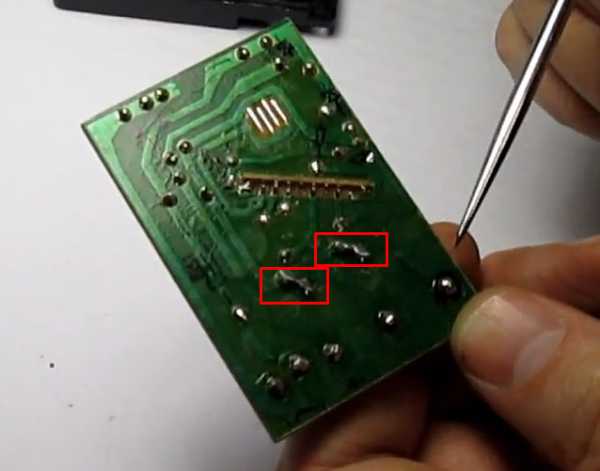

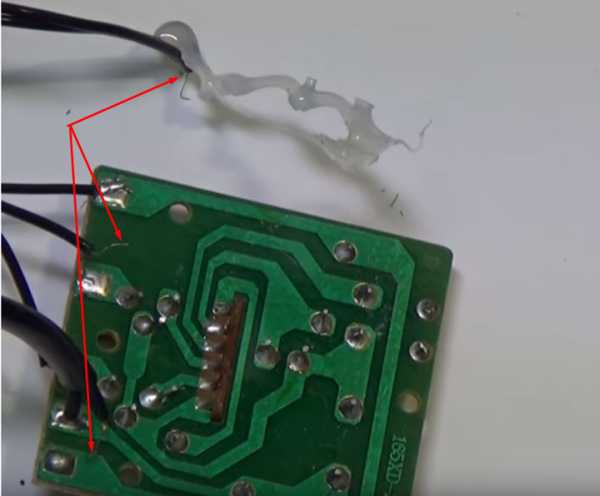

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

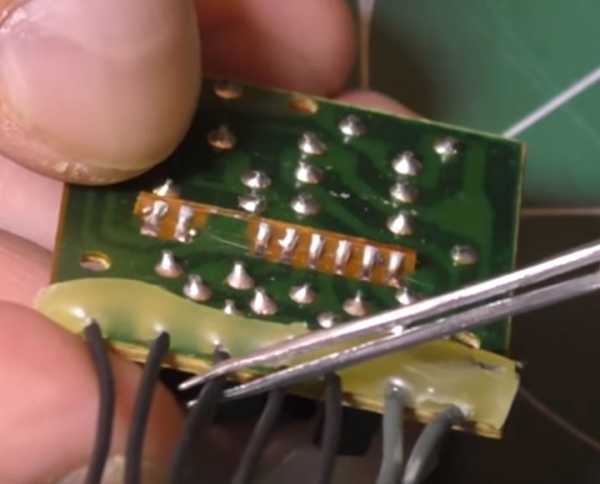

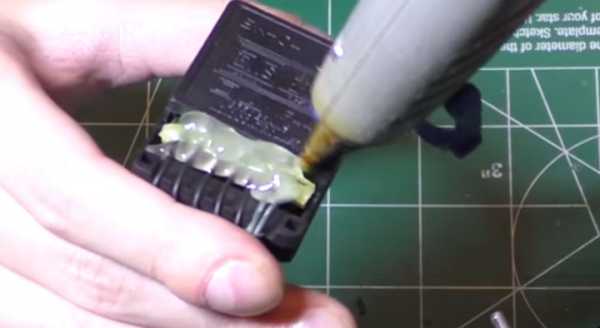

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

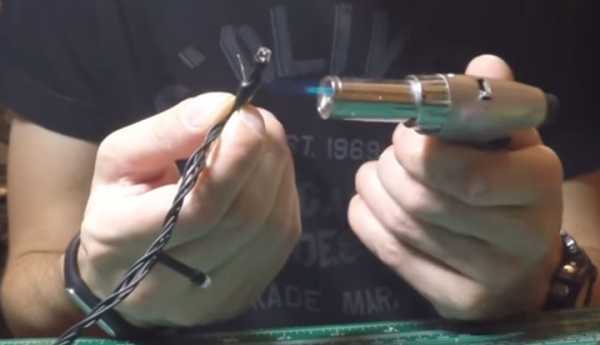

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

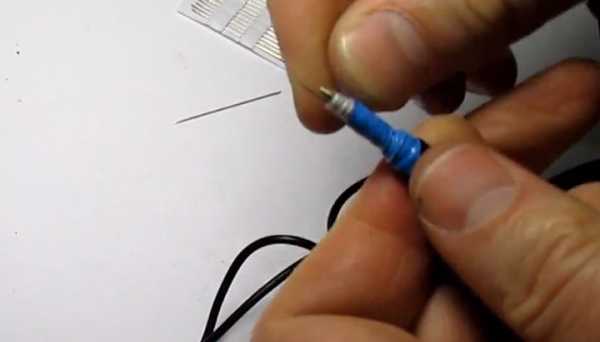

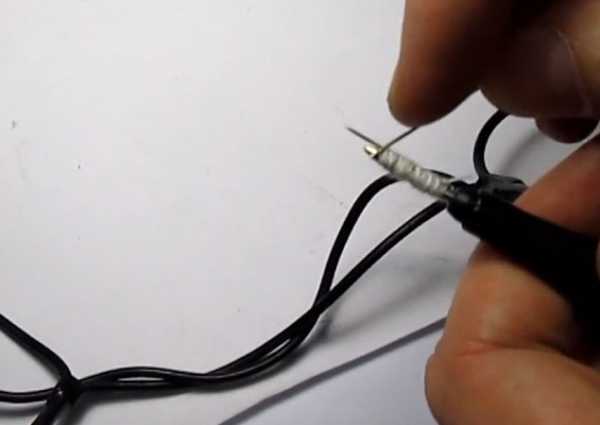

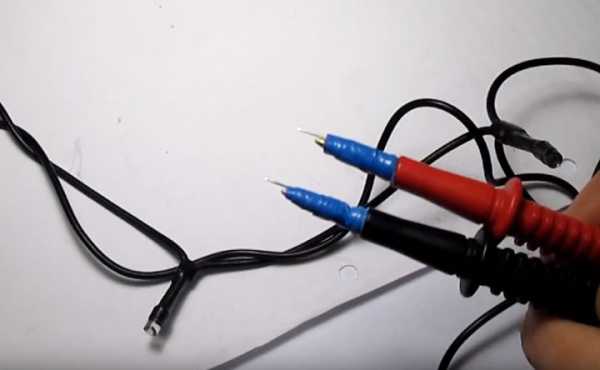

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

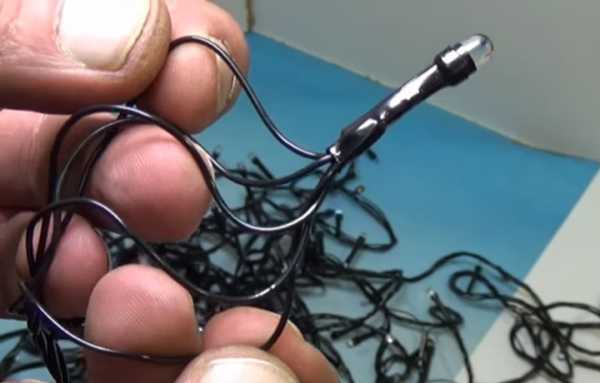

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

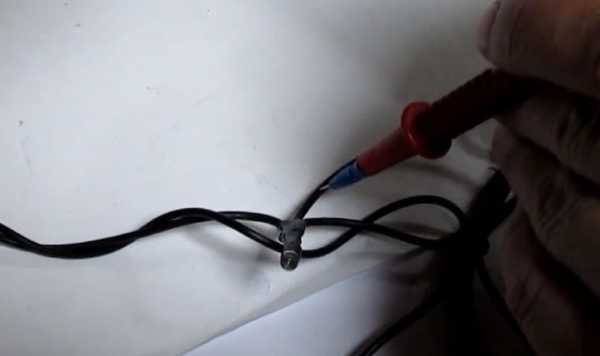

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

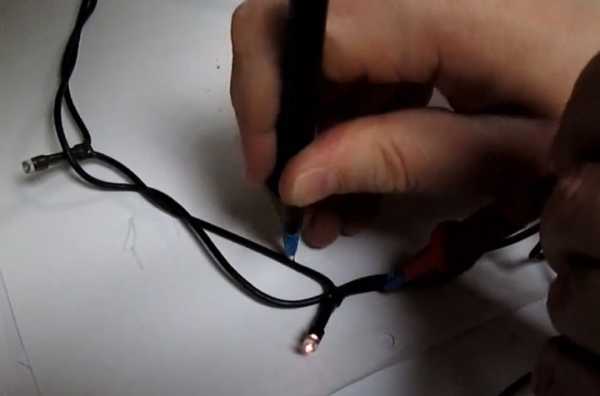

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

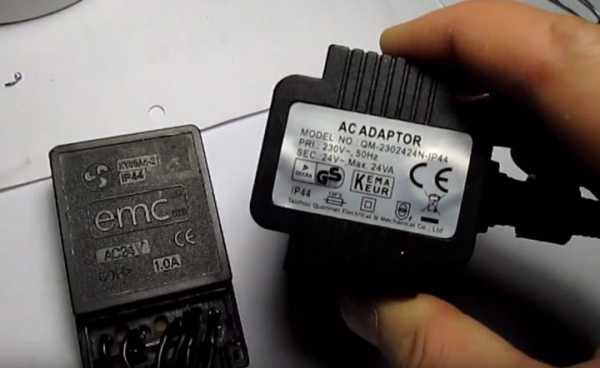

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Хаотичное моргание

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

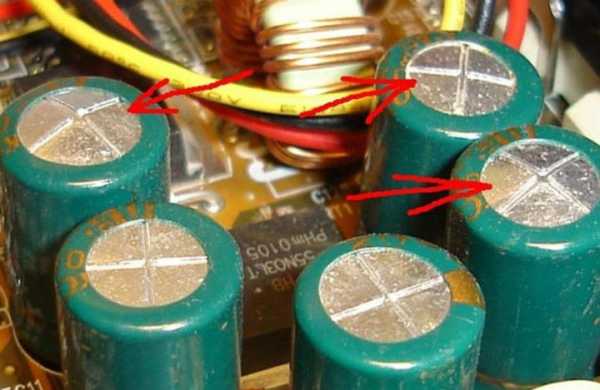

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

Не светит часть гирлянды

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.

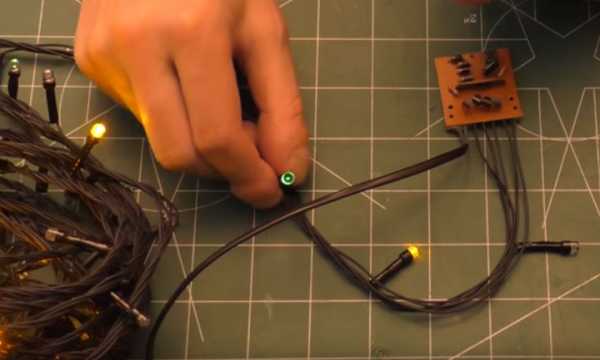

Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы — тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Гирлянда тускло светит

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

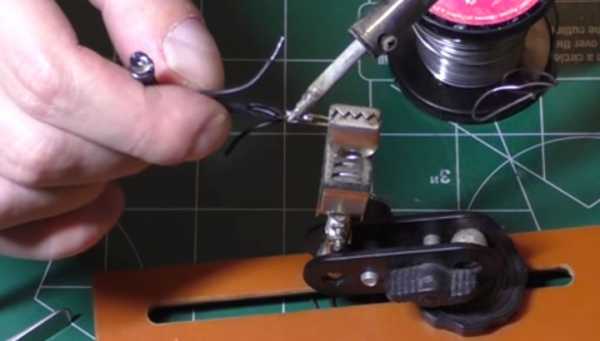

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

svetosmotr.ru

Гирлянда светодиодная своими руками: миф или реальность?

Оригинальные гирлянды — один из способов украшения помещения, которые создают уют и праздничное настроение. Мало кто знает, что гирлянда светодиодная, своими руками изготовленная, — дело легко осуществимое. Вы сможете самостоятельно создать вариант, который устроит вас и идеально впишется в интерьер.

Какие бывают гирлянды

На полках магазинов можно встретить огромное количество различных вариантов, чтобы не потеряться во всем многообразии, необходимо знать, как они устроены и чем отличаются. Знание, что такое схема светодиодной гирлянды, поможет вам, если вы решите сделать ее самостоятельно.

Виды гирлянд:

  1. Традиционная гирлянда-нить.
  2. Гирлянды сетки.

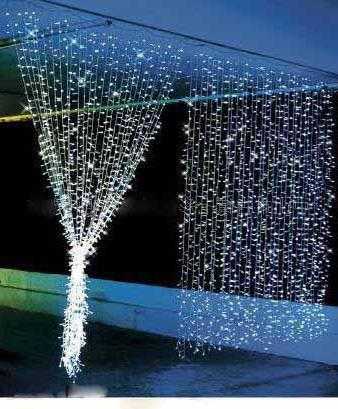

  3. Занавесы.
  4. Один из вариантов занавеса — гирлянды-сосульки.
  5. Дюролайт.
  6. Киплайт.
  7. Строблайт позволит создать мерцание.

Теперь, когда вы определились с видами создаваемой вами гирлянды, необходимо внимательно изучить провода и типы питания, которые могут быть использованы для создания гирлянды своими руками.

Типы провода и питания

Современные гирлянды изготавливают с помощью одного из трех типов провода. Для этого могут быть использованы каучуковые, силиконовые и ПВХ-материалы. Для уличных декораций используются первые два типа проводов, поскольку они обладают повышенной влагозащищенностью и достаточно устойчивы к температурным перепадам. В помещениях можно использовать бюджетные елочные гирлянды светодиодные с ПВХ-проводом.

По типу питания можно различить два вида: автономные и электрические. Первые идеально подходят для украшения фасадов и мест, куда невозможно подвести электричество. Такие гирлянды уличные светодиодные работают от батареек. Из-за низкого потребления энергии могут работать большое количество времени. Большой плюс в мобильности, их легко можно взять с собой на рекламные акции. Электрические подключаются в розетку.

Вариант 1. Создание гирлянды из старой клавиатуры

Случается такое, что гирлянда необходима в самые короткие сроки, а денег на ее покупку нет. Тогда на помощь придет мастер-класс «Гирлянда светодиодная, своими руками изготовленная». Рассмотрим самый бюджетный вариант переделки старой компьютерной оргтехники, к примеру клавиатуры и мышки.

Для выполнения работ потребуется:

  • Несколько ненужных клавиатур (можно и не рабочих).
  • Паяльник.
  • Резисторы.
  • Изолента.
  • Трубки-кембрики для термоусадки.
  • Флюс или канифоль.

Для начала необходимо убрать из клавиатуры различные ненужные провода и аккуратно отсоединить USB-кабель. Для того чтобы гирлянда светодиодная, своими руками сделанная, была полноценна, стоит поискать не менее пяти клавиатур. Поспрашивайте у знакомых, друзей или зайдите на местные форумы. В каждой есть минимум три светодиодных лампочки, которые служат индикаторами командных кнопок. Если в запасе есть ненужная геймерская, то цены ей не будет, потому что там собрано большое количество светодиодов. Самый интересный вариант получается при смешении разных лампочек от разной оргтехники.

Инструкция

Разберите клавиатуру и достаньте оттуда небольшую плату с контроллером. Именно к ней в дальнейшем будут припаяны лампочки. Важно учесть, что любая гирлянда светодиодная (своими руками сделанная) состоит из 12 элементов, которые подключаются в резисторы параллельно. Если учесть, что обычный USB дает напряжение 5 вольт и силу тока в 500 мА.

Естественное напряжение каждого элемента не превышает 5 вольт. Если подключить их напрямую, то они будут перегреваться и быстро сгорят. Необходимо понизить напряжение. Это возможно сделать путем попарной спайки элементов. Таким образом, каждый из них будет понижать другого. Но этот вариант не является оптимальным. Лучше всего использовать определенные рамки напряжения, которые не будут ущемлять буйство разноцветных огоньков.

Возьмите кабель и прожгите немного оплетку с одной стороны. В оголенные окошки впаяйте. Так вами будет создана гирлянда светодиодная своими руками необходимой длины. Добейтесь необходимой формы, длины и изолируйте оголенные места. Внутри кабеля ест жилы: минус — черный, плюс — красный. Соедините всю конструкцию и начинайте тестировать гирлянды уличные светодиодные.

Вариант 2. Создание гирлянды с нуля

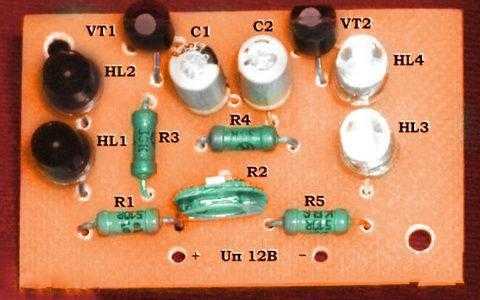

Если вы хотите сделать интересную гирлянду, которая будет отвечать заданным требованиям, то внимательно изучите приведенный ниже рисунок. Схема светодиодной гирлянды позволит вникнуть в процесс и подробно разобраться в очередности всех элементов.

В том случае, если рассматривать возможность экстренного регулирования частот мультивибратора как следствие сдвига на концах всех имеющихся транзисторов, напрашивается вопрос сложности осуществления подмены полевых и биполярных транзисторов. В таком случае необходимо рассмотреть периодичность коммутации, если снизить период, то светодиоды, расположенные на гирлянде, начнут переключаться очень быстро.

Так, используемые VT-1 и VT-2 могут быть схожи с КТЗ101 и КТЗ15. Чтобы определить напряжение питания и его падение во всей цепочки светодиодов, можно использовать транзистор R2.

fb.ru

МИГАЮЩАЯ СВЕТОДИОДНАЯ ГИРЛЯНДА

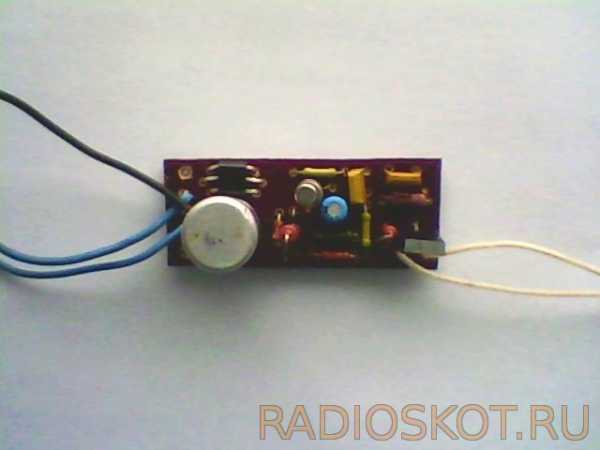

   Предлагаемая мигающая светодиодная гирлянда состоит из 18 светодиодов и может быть использована для украшения новогодней елки, иллюминации витрин и рекламных вывесок при декорации домашнего интерьера и т.п. Схема данного устройства приведена на рисунке. На транзисторах VT1, VT2 и резисторах R1, R2 собран стабилизатор тока для питания светодиодной гирлянды, которая включена между коллектором транзистора VT1 и плюсовым источником питания. Изменением номинала резистора R1 можно менять силу тока протекающего через светодиоды гирлянды. Ориентировочное значение данного тока можно вычислить по формуле: I = 0,65/R1, где 0,65 — среднее значение напряжения между базой и эмиттером транзистора VT2, при котором происходит его открывание.

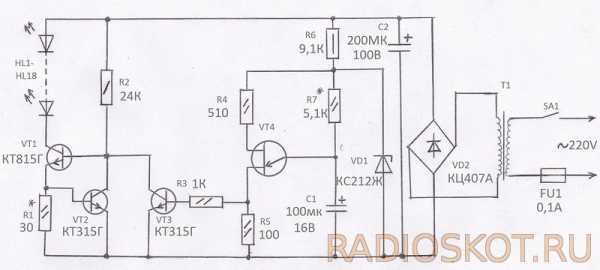

Схема

   На транзисторе VT4 собран генератор импульсов частота следования которых определяется сопротивлением резистора R7 и ёмкостью конденсатора C1. Данные импульсы через резистор R3 поступают на базу транзистора VT3 и открывают его. В момент открывания транзистора VT3 происходит закрывание транзистора VT1, и светодиоды HL1 — HL18 включенные в цепь коллектора транзистора VT1 гаснут. В результате этого происходит мигание светодиодов гирлянды.

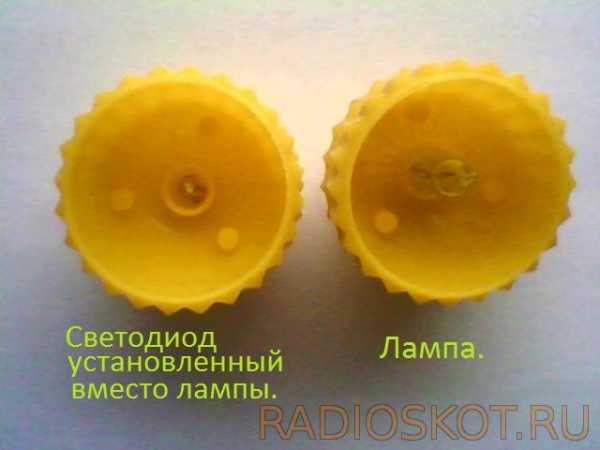

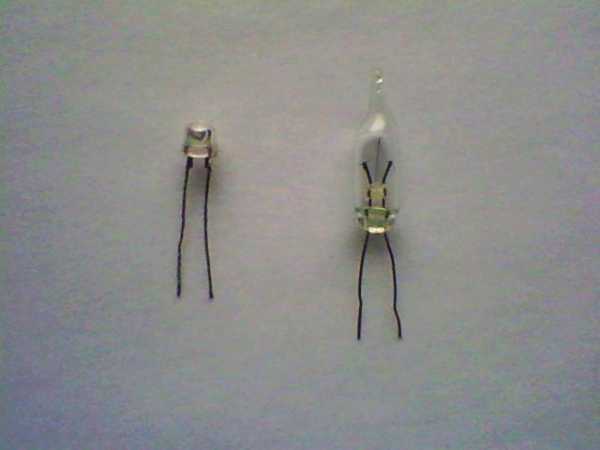

   В качестве светодиодов гирлянды HL1-HL18, были использованы светодиоды от однотипных китайских фонарей, у которых вышли из строя аккумуляторы. Конкретный тип светодиодов не был известен. Проведенные замеры показали, что рабочее напряжение светодиодов в схеме фонаря составляет около 3 Вольт, а ток протекающий через них (светодиоды в фонаре были включены параллельно) составляет от 21 до 26 мА. Исходя из этого, резистором R1 был установлен ток через светодиоды гирлянды HL1 — HL18 на уровне 23 мА. Светодиоды было решено разместить вместо ламп накаливания в ёлочной гирлянде отечественного производства, которая состояла из 18 ламп на 13,5 Вольт. Лампы в данной гирлянде находились внутри разноцветных пластмассовых шаров, которые разъединялись на две половинки. Установленные в гирлянде лампы имели гибкие выводы. Поэтому, выводы светодиодов было решено надставить проводами до такой-же длинны которые были у ламп накаливания. В результате этого, светодиоды удалось установить вместо штатных ламп, без каких-либо переделок в конструкции ёлочной гирлянды.

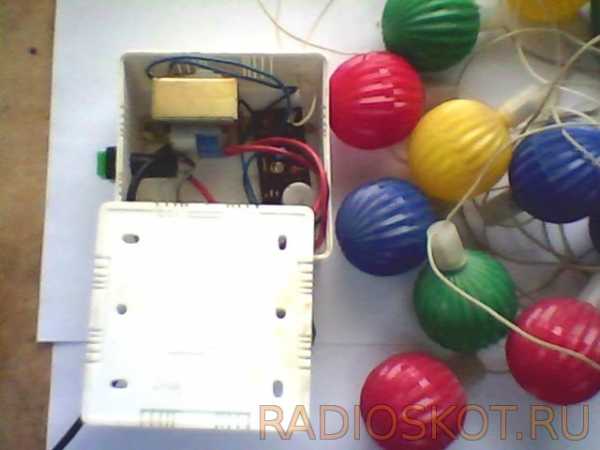

   Чтобы случайно не включить в сеть 220 В переделанную ёлочную гирлянду, у ней была удалена сетевая вилка, а провода идущие к ней были подключены непосредственно к печатной плате устройства.

Детали

   Транзистор VT1 КТ815Г можно заменить на КТ601, КТ602, КТ940 с любым буквенным индексом. Транзисторы VT2, VT3 — КТ312, КТ315, КТ3102 с любой буквой. Транзистор VT4 — KT117 с любым буквенным индексом. Стабилитрон VD1 КС212Ж можно заменить на КС508(А,Б), КС512А, Д814(Г,Д). Диодный мост КЦ407А заменим на КЦ412(Б,В). Конденсаторы С1, С2 — К50-35 или аналогичные импортные. В качестве трансформатора Т1 был использован трансформатор с выходным напряжением вторичной обмотки около 48 Вольт под нагрузкой, после выпрямления на С2 замеры напряжения показали 68 Вольт. Учитывая, что для питания светодиодов гирлянды требуется 54 Вольта (3В*18шт. =54В), получился запас по напряжению 14 Вольт (68В-54В=14В), на случай снижения напряжения сети. Трансформатор имеет вывод от центра вторичной обмотки, который так же был припаян к плате, чтобы исключить его случайного замыкания на элементы схемы.

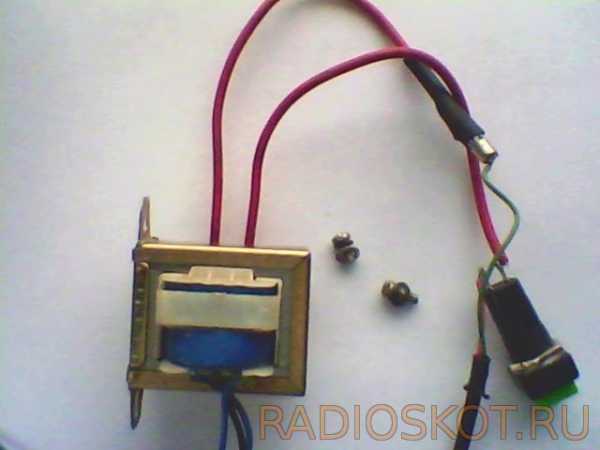

   Данный трансформатор Т1 вероятно был китайского производства, каких-либо обозначений на нём не было. В разрыв одного провода сетевой обмотки трансформатора был включён кнопочный выключатель, а в разрыв второго впаян предохранитель на 0,1 Ампер, на который надевается трубка ПВХ. При желании конечно можно установить и специальный держатель предохранителя. Трансформатор Т1 можно заменить на ТП-115-16, ТП-113-2*24 вторичные обмотки у которых включаются последовательно. Устройство было размещено в пластмассовой электромонтажной коробки 85*85*42 мм.

   Частоту мигания светодиодов гирлянды можно менять путем изменения сопротивления резистора R7. Схему предложил YRIT.
