Виды светодиодных ламп для дома

Светодиодные лампы пользуются все возрастающим спросом у потребителей благодаря экономичности и длительному сроку эксплуатации. Хороший светопоток и способность выдерживать серьезные нагрузки в процессе использования обеспечивают конкурентоспособность изделий в сравнении с лампами накаливания.

Виды светодиодных ламп для дома и их различие по светодиодам, цветовой температуре, цоколю и форме колбы

Типы светодиодных ламп по области применения

Светодиодные лампы для дома

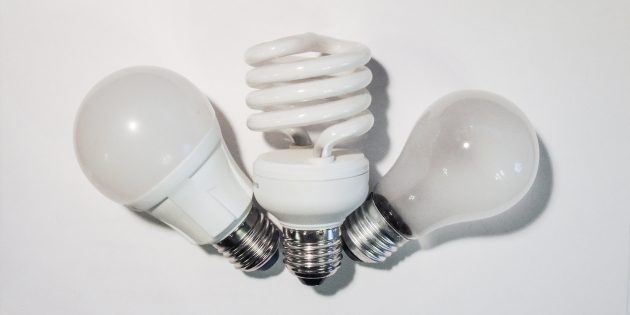

Светодиоды все больше замещают лампы накаливания, а также люминесцентные и галогенные аналоги. По конструкции они похожи на своих предшественников, то есть представляют собой колбу на стандартном цоколе, подходящем к любому светильнику. Используются для обеспечения освещения в помещениях любого типа: жилых и общественных зданиях, офисах.

Светодиодные лампы для дома

Светодиодные лампы для улицы

Основным предназначением является подсветка домов, освещение улиц, приватных участков, парковых и садовых зон, дорог и т. д. Уличные светодиодные лампы производятся с использованием антивандальных технологий с повышенной степенью защиты (IP rating). Дизайнерские решения уличных LED-конструкций позволяют не только разнообразить освещение, но и придать объектам эстетичный вид.

Светодиодные лампы для улицы

Светодиодные лампы для растений

Светодиодные лампы (Grow light) успешно применяются для выращивания рассады, комнатных цветов, тепличных культур. При изготовлении светильников специально подбирается спектр излучения с ультрафиолетом, который ускоряет рост и развитие растений. Возможность программирования позволяет добиться дифференцированной подсветки в зависимости от условий эксплуатации.

Светодиодные лампы для растений

Светодиодные лампы для декорирования

Такие лампы предназначены не столько для освещения, сколько для украшения и выделения стиля интерьера. Небольшой угол рассеивания и широкая цветовая гамма позволяет создать уютную атмосферу и подчеркнуть зоны в помещении.

Светодиодные лампы для декорирования

Светодиодные прожекторы

На территории частных домовладений сегодня широко используются светодиодные прожекторы. Из-за повышенной стоимости до недавнего времени такие светильники применялись редко. Однако с развитием технологий и уменьшением цены прожекторы с определенным направлением света и подходящим углом рассеивания стали более востребованными.

Светодиодные прожекторы

Различие по типу используемого светодиода

При изготовлении светодиодных ламп могут использоваться различные типы светодиодов. В зависимости от используемого типа светодиода различаются технические параметры светодиодных ламп.

Лампы на основе светодиодов SMD

SMD - точечные светодиоды, представляют собой LED-излучатели, которые монтируются на поверхность подложки. Поверх подложки устанавливается линза. Такой тип светодиодов имеет широкое распространение благодаря возможности разместить на подложке от одного до трех кристаллов. В конструкции SMD-светодиодов предусмотрен хороший теплоотвод, что значительно продляет срок эксплуатации. В маркировке после букв SMD используются четыре цифры, которые указывают на размеры диода в миллиметрах.

SMD светодиод
SMD светодиод в увеличенном виде.

Лампы на основе светодиодов COB

COB – тип светодиодов с размещением кристаллов непосредственно на плате. Излучатели COB (Chip on Board) получили в последнее время широкое распространение в области бытового освещения. Они обладают повышенной долговечностью, надежностью и хорошим теплоотводом. Единая оптическая система обеспечивает равномерность светового потока. Новые технологии и уменьшение габаритов конструкции позволили значительно снизить себестоимость изделия.

COB светодиоды


Излучатель с COB светодиодами.

К отдельной разновидности COB относятся светодиодные нити (led filament). Из которых изготавливают так называемые филаментные лампы. В конструкции филаментных ламп предусмотрено размещение большого количества нитевидных светодиодов на полоске, покрытой люминофором. Полосы могут быть выполнены из металла, стекла или сапфира.

Основным отличием от обычных диодов, в которых кристаллы помещаются в отдельные корпуса, является последовательное соединение кристаллов. При этом они запаиваются в стеклянную или пластиковую трубку. Благодаря инновационной конструкции яркость свечения и угол рассеивания увеличиваются во много раз.

филаментный светодиод
Филаментные светодиоды.

Технология изготовления филаментных ламп еще достаточно нова, но имеет широкие перспективы в применении. Равномерное рассеивание светового потока позволяет освещать помещение полностью, затененных участков не остается. Внешне филаментные светильники почти не имеют отличий от традиционных ламп накаливания, и многие пользователи считают это большим преимуществом.

Кроме того, популярности добавляет этим лампочкам высокая энергоэффективность. При одинаковой мощности с другими лампами COB, филаментные дают более высокую степень освещенности.

Филаментная лампа
Филаментная лампа.

Еще одно новое решение в технологии изготовления светодиодов — светодиоды Crystal Ceramic MCOB. Большое количество кристаллов размещается на прозрачной керамической подложке. Люминофор наносится на обе стороны подложки, что обеспечивает равномерность освещения по всем сторонам.

Crystal Ceramic MCOB
Лампа с светодиодами MCOB.

Светодиодные лампы в зависимости от цветовой температуры света

Рассматривая виды и характеристики светодиодных ламп нельзя не остановиться на таком параметре, как цветовая температура света. Несмотря на слово «температура» это понятие абсолютно не имеет отношения к вырабатываемому лампочкой теплу. Оно означает визуальное восприятие цветового спектра света, который излучает светильник.

Поэтому не нужно путать физическую и цветовую теплоту. Показатель цветовой температуры измеряется в Кельвинах, которая у светодиодов может достигать показаний до 7000 К.

Теплый свет

Теплый свет

Для выбора светодиодных светильников существуют определенные правила. В зависимости от назначения помещения используются лампы с подходящей теплотой. Например, светильники с температурой в диапазоне от 2500 до 3500 К, обладающие «теплым светом», создают комфортную атмосферу. Желтый цвет, аналогичный свету, излучаемому лампой накаливания, подойдет для мест отдыха.

Дневной свет

Дневной свет

Лампы дневного света с температурой в диапазоне от 4000 до 5000К обладают нейтральным цветовым излучением и используются преимущественно в помещениях для работы. Они хорошо подойдут для рабочего стола, кухни, ванной.



Холодный свет

Холодный свет

Наиболее яркий холодный свет излучают лампы с температурой свыше 5500 К. Такие светильники устанавливают в местах, где нужно обеспечить поддержание энергичного состояния: в мастерских, гаражах и т. д. Однако при длительном пребывании под холодным освещением может появиться чувство усталости.

Типы цоколей светодиодных ламп

В светодиодных лампах используется несколько типов цоколей, каждый из которых имеет определенное назначение.

Цоколи E

Самыми распространенными считаются универсальные цоколи «Эдисона», в точности повторяющие соединения стандартных ламп накаливания. Они все снабжены резьбой, но могут иметь отличия по габаритам. Диаметр выражается в миллиметрах и проставляется в маркировке лампы после буквы E:

Е 27
Е 27 – обычный цоколь с резьбой, имеющий диаметр 27 мм. Такое соединение подходит к светильникам, произведенным для энергосберегающих или обычных ламп накаливания.

Е 14
Е 14 – уменьшенный вариант с диаметром 14 мм. Используется в современных светильниках, из-за небольших размеров такие лампы называют «миньонами». Могут быть выполнены в форме свечи, шарика, грибка.

E 40
Е 40 – соединение очень больших размеров, применяется для мощных уличных ламп.

Цоколи G

Другой разновидностью цоколей являются штыревые, которые обозначаются буквой G. Цифры, проставленные в названии лампы, указывают на расстояние между контактами в миллиметрах. Иногда после буквы G встречаются другие обозначения, которые отражают определенные особенности светильника.

Например, литера U обозначает разъем с утолщениями на штырьках. Подобные цоколи применялись для люминесцентных и галогенных лампочек. Наибольшее распространение получили следующие виды цоколей с маркировкой G:

GU 10


GU 10 – снабжен двухштыревым разъемом, чаще всего применяется для потолочного освещения, встроенных светильников, кухонных вытяжек.

GU 5
GU 5.3 – цоколь похож на соединение галогенных лампочек, снабжен двумя штырьками. Легко вставляется в патрон, обладает большой степенью безопасности. Может быть запитан как от сети на 220, так и 12V.

G4
G4 – обладает двумя штырьками, используется для декоративной подсветки.

G9
G9 – с таким типом цоколя производятся светодиодные и люминесцентные лампы, разработанные для замены галогенных светильников. Безопасен и прост в установке.

GX53


GX53 – используется для точечных потолочных светильников.

Цоколи R

Существуют цоколи с утопленными контактами, которые маркируются латинской литерой R. Цифра, которая следует за буквой, отражает в миллиметрах его толщину. Такое соединение используется в качестве замены линейных ламп.

R

Светодиодные лампы в зависимости от вида колбы

Разнообразие форм современных ламп позволяет выбрать подходящие типы для любых целей. Самыми распространенными формами колб являются «кукуруза», «груша», «свеча».

Кукуруза

Как следует из названия, колба напоминает кукурузный початок. Она имеет вытянутую цилиндрическую форму, по диаметру не намного превышает размер цоколя. Множество желтых диодов располагаются на подложках в виде многогранника и напоминают кукурузные зерна в початке. Лампы обладают хорошей способностью к рассеиванию света, угол которого может превышать 300 градусов. Такие виды светильников используются при горизонтальном расположении ламп, а также при точечном освещении с затеняющим плафоном.

Различные варианты исполнения колбы в форме кукурузы

Редко встречающийся тип лампы с колбой в форме кукурузы – это филаментные лампы. Размещение нитей в цилиндре не обеспечивает изделию почти никаких преимуществ, а только уменьшает количество гелия. При этом значительно сокращается мощность и ухудшается теплопроводность. Поэтому лампа-кукуруза на филаментных диодах может быть использована как умеренный точечный источник освещения.

Варианты исполнения филаментных ламп в форме кукурузы

Kukuruza filamentnye

Kukuruza filamentnye 1

Груша

Светодиодные лампы в форме груши напоминают обычные лампы накаливания. Лампы с точечными светодиодами обладают углом свечения до 180 градусов, поскольку все диоды размещены на одной стороне пластины. Груши используются, в основном для люстр центрального освещения с рожками, направленными вниз. Если патроны будут иметь ориентацию на потолок, то нижняя часть комнаты будет затенена.

Варианты исполнения колбы в виде груши

Grusha 1

Grusha

Колбы типа «груша» часто используются в филаментных лампах. Благодаря рассеиванию потока на 360 градусов комната освещается равномерно, а затененных участков почти не остается. Однако при желании создать локальный источник света к таким лампам придется применять затеняющий плафон.

Варианты исполнения филаментных ламп в форме груши

filamentnyh lampah Grusha 1

filamentnyh lampah Grusha

Свеча

Светодиодная «свечка» имеет ограниченный угол рассеивания и небольшую мощность.  Для организации центрального освещения такие лампы должны быть представлены в большом количестве, с использованием люстры с рожками, направленными вниз. Если патроны обращены вверх, то под светильником образуется теневой участок. Оптимальное применение для свечи – ночники или настольные лампы.

Форма колб разнообразна, это могут быть как простые, так и витые свечи, а также имитация свечи на ветру, с загнутым верхом. К основным недостаткам подобной колбы относят небольшую мощность и слабый поток света. Поэтому их лучше использовать в люстрах с большим количеством патронов или для локального освещения (ночник, бра, прикроватная лампа).

Варианты исполнения колбы в виде свечи

Svecha

Svecha 1

Филаментное исполнение свечи позволяет добиться почти таких же преимуществ, как и у груши. Такие типы светодиодных ламп освещения обладают максимальным углом рассеивания и почти универсальны. При этом они компактны и безопасны.

Варианты исполнения филаментных ламп в форме свечи

Svecha Filamentnoe 1

Svecha Filamentnoe

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Виды и типы светодиодных ламп самые распространенные
Виды светодиодных ламп

Дополню ряд статей общей информации на светодиодную тематику опусом по видам светодиодных ламп. В отличии от просто светодиодов, виды ламп имеют четкую классификацию и объединить их в группы и подгруппы не составит большого труда. Что меня очень радует))) Так как я не очень люблю писать про очевидные вещи. В таких случаях мне всегда кажется, что вещи, которые мне понятны, должны быть понятны и другим без всяких оговорок. Но это далеко не так. Поэтому кратенько ( если получится ) остановлюсь на видах.

Виды LED ламп в зависимости от применения


Тут все достаточно просто. В зависимости от того, для каких нужд применяются светодиодные лампы, их подразделяют на виды:

1Светодиодные лампы для дома и офиса. Основное предназначение – замена ранее установленных ламп накаливания, люминесцентных на более энергоэффективные диодные.

2Уличные. Основное предназначение – подсветка зданий, сооружений, парков. Улиц, автодорог и т.п. Главная особенность таких источников – высокая степень защиты IP. IP – степень защиты прибора от пыли и влаги.

3Прожектора. Ранее такого класса не существовало, т.к. производить прожекторы было нецелесообразно, ввиду дорогих комплектующих. Со временем светодиоды стали более мощными, увеличился световой поток и светодиодные прожектора выделили в отдельный вид.

4Автомобильные лампы – отдельный класс. Данный вид стоит обособленно, т.к. в него включены лампы для освещения салона, стопов, поворотников, фар и т.п.

5Светодиодные лампы для растений. Основа таких ламп – ультрафиолетовые светодиоды.

6Промышленные светильники. Главное предназначение – освещение промышленных зданий и сооружений. Также как и уличные имеют высокую степень защиты.

Виды светодиодных ламп по световому потоку и конструкции


Все светодиодные источники света не имеют строгой конструкции по сравнению с лампами накаливания. Всего насчитывается три вида:

1Светодиодные лампы общего назначения – имеют качественный рассеянный свет и предназначены для освещения жилых комнат и офисов. По форме и размерам часто напоминают лампы накаливания, свечи и так называемые "кукурузы".

Вид светодиодных ламп - кукурузаВид светодиодных ламп - кукуруза

2Светодиоды направленного света – для акцентированной подсветки различных площадей, витрин и т.п. По конструкционному исполнению типа "спот" и т.п.

Виды и типы светодиодных ламп - спотыСветодиодные лампы - споты

3Линейные светодиодные лампы – распространенный и востребованный вид ламп. Производят в виде трубки и имеют полную схожесть с люминесцентными. Основное место применения – офисы и торговые залы.

Виды и типы светодиодных ламп Т8, тубы, линейныеВиды светодиодных ламп - тубы

 Виды ламп по используемым светодиодам


Тут все понятно. В зависимости от того, какие диоды установлены в лампе, подразделяют на следующие виды:

1На основе индикаторных светодиодов. К таким можно отнести лампы первого поколения на 3 мм диодах и диодах Пиранья. Их уже осталось мало, но найти можно. По моему мнению – рудимент, от которого необходимо избавиться как можно быстрее, дабы не навредить себе. Качество и безопасность такого света оставляет желать лучшего.

Виды и типы LEDs ламп на индикаторных светодиодахТипы светодиодных ламп на индикаторных светодиодах

2Лампы на основе SMD диодов. Одни из самых распространенных. За счет малого размера и не большого нагрева возможности применения безграничны.

Вид светодиодных ламп на smd диодахСветодиодные лампы на smd диодах

3Лампы на мощных 1, 3 и 5 Вт диодах. Имеют место быть, но нагрев у них большой. И добиться хорошего теплоотвода в маленьком корпусе лампы проблематично.

Лампы на мощных диодаЛампы на мощных диода

4Лампы на COB диодах. Одна из новых технологий производства чипов. Бурно развивается. И имеет ряд преимуществ перед другими. А именно: за счет того, что диоды монтируются напрямую на плату повышается надежность всего устройства, улучшается теплоотвод. Общая оптическая система позволяет увеличить равномерность светового потока. Диоды могут быть разнообразных форм. От прямоугольных до круглых.

Разнообразие видов LEDs lamp на COB диодахВиды ламп на COB lbjlf[5Ну и последний отдельный вид, появивишийся в 2013-2014годах – лампы на основе филаментных светодиодов. Технология только развивается, но уже стремительно завоевывает рынок. Один филамент позволяет получить до 1,3 Вт. Равномерное освещение на 360 градусов, хороший теплоотвод и небольшая цена – основные характеристики этого вида светодиодных ламп.

Вид и тип филаментные светодиодные лампыВид лампы на филаментах

Виды ламп на светодиодах по цоколям


Раньше, когда я пользовался только лампами накаливания, даже и не представлял о том, что есть не только цоколь под Е27. По мере моего становления на путь просвещения и «освещения» я, к своему большому удивлению узнал о наличии и других, не менее распространенных цоколях.

Классификация по типу цоколей ламп достаточно удобна и практикуется многими.

Подразделение видов и типов LED lamp по цоколямРазновидности цоколей на LEDs лампах

Наиболее популярными были, есть и будут еще долгое время – цоколя «Эдисона». Данный цоколь имеет резьбовое соединение различного диаметра и обозначается литерой «Е» и цифрой после нее. Цифра обозначает диаметр цоколя. Е27 – 27 мм, Е14 – 14 мм, Е40 – 40 мм.

Другой, наиболее распространенный вид цоколя – G. Это штыревое соединение с патроном. На расстояние между выводами указывает цифра после литеры. Строчные буквы в маркировке свидетельствуют о количестве штырьков: 1 контакт — s, 2 контакта — d, 3 контакта  — t, 4 контакта – q и 5 контактов — p. Такие виды ламп нельзя напрямую подключать к сети 220 В. Для этого необходимо обязательно использовать блок питания.

Еще одним популярным видом цоколя отмечу – Т цоколь. Виды светодиодных ламп с таким цоколем очень популярны в России. Чтобы вы лучше понимали – это лампы на замену люминесцентных. Существует несколько типоразмеров: : 5/8 дюйма/15,9 мм – лампы T5, 8/8 дюйма/25,4 мм – лампы T8, 10/8 дюйма/31,7 мм — T10 и 12/8 дюйма/38,0 мм – лампы T12.

Другие цоколя не хочу рассматривать, т.к. в России они не распространены.

Видео на тему по видам и типам LEDs lamp


На канале есть один из интересных роликов, который дополнит мой сегодняшний рассказ по теме видов ламп. Ролик не много устаревший, но для некоторых видео файлы воспринимаются на много лучше, чем большое количество буковок...

Вместо заключения сделаю некоторые предостережения:

1Не бегите в интернет-магазины сломя голову заказывать по картинкам LED лампы аналоги лампам накаливания. Не смотря на то, что они по виду абсолютно аналогичны лампам накаливания, у них есть одна особенность – большой размер. Есть лампы на 20 Вт просто ГИГАНТСКИЕ!!! Я встречал такие, которые даже в плафон люстры не влазил. Есть по меньше, но они уродливо торчат из люстры))) Поэтому сначала смотрите на размеры колбы, а уж потом покупайте. Но это так… Лирическое отступление.

2Если Вы собираетесь заменить галогенные лампы, то также поставьте на заметку – блоки питания от них не подойдут на светодиодные!

3Диммеры от галогенок и ламп накаливания не поддерживаются любыми видами светодиодных ламп. Есть лампы, которые предрасположены к регулировке по яркости, но и диммер должен быть определенный.

Ну вот теперь вроде все. Если есть пожелания, если я что-то упустил, то милости прошу в комментарии. Принимаю только конструктивную критику).

Характеристики светодиодных ламп и их виды

К выбору светодиодных ламп для дома надо подходить серьезно. Этот источник света только по внешнему виду может быть похожим на традиционную лампу накаливания. Все остальные характеристики сильно отличаются. Главную ошибку, которую допускают люди при покупке ламп – это выбор изделия по мощности. Существуют другие, не мене важные показатели, требующие обращения внимания. Чтобы разобраться в этом вопросе, давайте рассмотрим основные характеристики светодиодных ламп и узнаем, как они влияют на уровень освещения.

Светодиодные лампы для дома

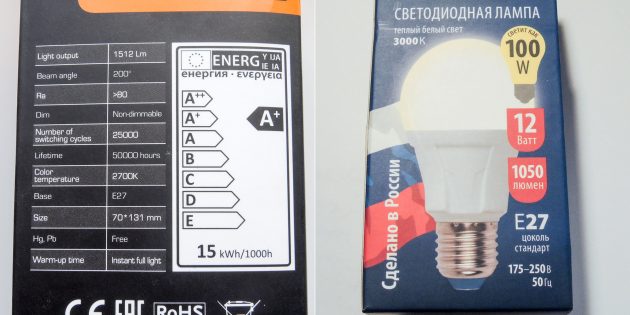

Основные характеристики led ламп

Светодиодные лампы отличаются от традиционных моделей сложностью устройства. Если лампа накаливания состоит только из вольфрамовой нити, подсоединенной проводниками к цоколю, то led аналог имеет набор светодиодов. Чтобы они работали, внутри корпуса лампочки вмонтирована электронная плата. Она содержит стабилизатор с диодами и конденсатором, называющийся драйвером. Некоторые модели комплектуют датчиками для управления. В общем, светодиодная лампа является электронным источником света, поддающимся ремонту, что выделяет ее достоинства.

Мощность – одна из важных характеристик изделия

Для led источника света мощность не является основным показателем яркости свечения, но все же – это одна из важных характеристик. Мощность по определению является показателем преобразования или скорости потребления энергии. То есть, этот показатель нужен только для учета расхода электроэнергии.

Рассматривая технические характеристики светодиодных ламп, надо обращать внимание на их достоинства. Основное из них – экономичность. Светодиодные изделия потребляют по сравнению с традиционными лампами накаливания мизерный ток. На упаковке и корпусе каждого led изделия есть маркировка мощности, и она колеблется от 3 до 25 Вт. Обычно этот показатель указывается буквами «W» или «P».

Все, кто привык к обычным лампочкам, не понимают, как можно в люстре вместо 100 Вт вкрутить 10 Вт, чтобы осветить всю комнату. Дело в том, что при меньшем потреблении напряжения светодиоды излучают большую яркость. Например, светодиодная лампа мощностью 10 Вт по яркости соответствует классическому источнику света мощностью 75 Вт. Для сравнения мощности разных ламп существуют специальные таблицы, позволяющие выбрать подходящее изделие.

Таблица сравнения мощностей

Однако надо помнить, что китайские светодиодные лампы на самом деле имеют меньшую мощность, чем та, что указана на упаковке. Существенную разницу можно заметить при разбеге 5 Вт. Такие недостатки надо сразу выявлять и подобное изделие лучше не приобретать.

Температура света

Светодиоды имеют разный цвет свечения. Выделяют три основных вида:

  • дневной белый свет, соответствующий естественному освещению;
  • теплый свет, аналогичный лампе накаливания;
  • холодный свет характеризуется белым цветом, но в нем присутствует голубой оттенок.

Измеряется температура цвета градусами Кельвина. Этот параметр на изделии маркируется буквой «К». По стоящим напротив нее цифрам можно определить цвет излучаемого светодиодами света. Существует специальная шкала, помогающая определить оттенок света.

Таблица цветовых температур Кельвина

Чем холоднее оттенок, тем выше температура свечения. Например, светодиоды с температурой света 4000 К излучают аналог дневного света. Солнечные лучи он не заменит, но в темноте яркость такой лампы будет сильная. Для спальни нужна спокойная атмосфера, которую может обеспечить теплый свет с показателем 2700 К. Очень удобны в применении дома светодиодные приборы освещения с возможностью регулировки температуры света. Они позволяют изменять цвет свечения по своему желанию.

На какое напряжение рассчитаны светодиодные лампы?

Работа светодиодов возможна только от постоянного тока напряжением 12 вольт. Чтобы светодиодная лампочка работала от сети переменного тока напряжением 220 вольт, в ее корпусе устанавливают драйвер. Это своего рода преобразователь напряжения, который пропуская через себя 220 В, на выходе дает пониженное напряжение.

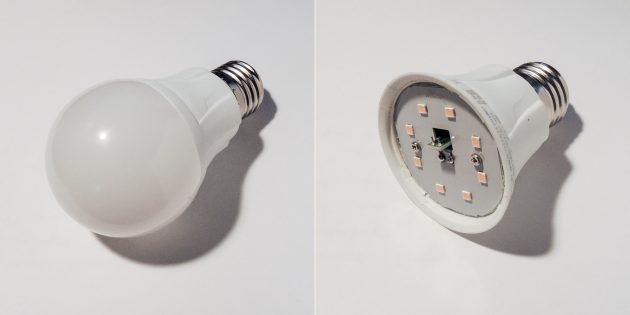

Конструкция LED-лампы

Однако существуют лампочки, рассчитанные на работу в сети под напряжением 12 или 24 вольта. Чаще всего их применяют в автомобилях. При покупке изделия на вольтаж надо обращать внимание, иначе неправильно подобранная лампочка может перегореть.

Показатель светового потока

При покупке лампочки человека, прежде всего, интересует ее яркость. Существует такое понятие, как световой поток. Он напрямую зависит от мощности изделия и измеряется Люменами. Свет получается из преобразования напряжения. При этом уходит энергия на тепло. Если взять вольфрамовую нить, то на свечение идет только 70%, а остальная энергия уходит с теплом, что показывает большие недостатки устаревших источников света. Светодиоды тепла не излучают и все 100% энергии идут на яркость света.

Современные светодиодные лампы могут излучать с 1 Вт до 80 Lm. Существуют разработки светодиодов с большим показателем, но они очень дорогие и в быту не используются. Для сравнения светового потока разных ламп существуют специальные таблицы.

Сравнение характеристик светового потока

Качественные светодиоды очень дорогие, что подталкивает многих производителей ставить дешевые аналоги. Естественно, заявленного светового потока 80 Lm с 1 Вт получить от такого изделия невозможно. Вдобавок надо обращать внимание на цвет колбы. Если она матовая, то потеря силы светового потока составит от 15 до 30%.

Во многих домах сейчас принято ставить диммеры для регулировки яркости света. Надо знать, что для светодиодных ламп существуют специальные диммеры, изменяющие импульс, а не напряжение. Если светодиодную лампу подключить через обычный диммер, при уменьшении напряжения световой поток будет не только уменьшаться, но и искажаться. Кроме того, что изменится оттенок света, еще снизится эффективность самих светодиодов.

Возможность диммирования ламп

Раз уж заговорили о диммерах, сразу надо сказать, что не все светодиодные лампочки можно подключать к диммеру. Это зависит от драйвера изделия, который способен или неспособен реагировать на диммер. Обычно на упаковке светодиодного изделия производитель указывает этот параметр. Если маркировка не содержит данных о диммировании, от такого изделия лучше отказаться.

Цветопередача

На этот показатель редко кто обращает внимание. Индекс цветопередачи позволяет воспринимать цвет освещенного предмета близкий к реальности. Например, значение 70 на маркировке упаковки говорит о том, что цвет освещенного светодиодами предмета будет на 70% соответствовать реальному. То есть белый предмет останется белоснежным, зеленая поверхность приобретет цвет луговой травы и т. д. Индекс цветопередачи определяют для каждой лампы в лаборатории.

Разновидности цоколей

Кроме основных показателей, светодиодную лампу при покупке надо правильно подобрать по цоколю, иначе вкрутить ее в осветительный прибор просто не получится. Самыми распространенными являются резьбовые цоколи Е14 и Е27. Они используются во многих домашних люстрах. Хотя существуют разновидности рожковых цоколей, установленных в разных моделях светильников, например – точечных. Описание всех видов цоколей светодиодных ламп можно найти в таблице.

Цоколи светодиодных ламп

Лампы с цоколями, имеющие в обозначении букву «G», обычно рассчитаны на напряжение 12 В. Внешне их штырьки похожи, но все же они различаются по толщине и расстоянию между собой. Изделия с цоколями Е27 и Е14 используются в сети с напряжением 220 В, причем лампочки с цоколем Е14 имеют максимальную мощность 6 Вт.

Температура рабочей среды

Производитель указывает оптимальную рабочую температуру для светодиодных ламп в пределах от -40 до +40оС. Хотя в реальности изделия неплохо работают в северных регионах при -55оС. При покупке ламп для дома эту характеристику можно пропустить.

Классификация по степени защиты

От классификации степени защиты зависит, в каких условиях может работать лампочка. Если традиционная лампочка может перенести попадание дождя, то для светодиодного аналога влага может быть губительна, если она попадет на электронную схему. Степень защиты на упаковке указана буквами «IP». Рядом стоят цифры, и чем они больше, тем изделие лучше защищено от проникновения внутрь влаги, грязи и от механического воздействия на корпус.

Мерцание

Светодиоды имеют свойство создавать пульсирующий свет. Обычным взглядом увидеть его не получится, но при большом мерцании это быстро скажется на усталости глаз. Мерцание очень вредно для зрения. Для медицинских и детских учреждений этот показатель по нормам не должен превышать 20%. В дешевых китайских лампочках показатель пульсации может составить до 60%.

Определить самостоятельно силу мерцания можно простым карандашом. Им надо резко провести напротив светящейся лампочки и посмотреть на оставшийся след. Гладкие сплошные полосы говорят о норме. Если после взмаха карандашом остался прерывистый след, от такой лампы надо отказаться. Ее уровень пульсации очень высок.

Угол рассеивания света

Лампа накаливания излучает свет во все стороны прозрачной колбы. Иногда это и хорошо, но для целенаправленного освещения такое излучение характеризуется большими потерями. Светодиоды излучают свет пучком. То есть, потерь нет никаких, весь свет целенаправленно идет для освещения определенного объекта. Чтобы лампочка смогла освещать большую территорию, светодиоды под колбой располагают под разными углами.

Для ночника или точечной подсветки подойдут лампочки с небольшим углом рассеивания. В доме идеальным выбором будут изделия с углом рассеивания 180о. Если требуется выполнить общее освещение большой площади, здесь надо обратить внимание на лампочки с углом рассеивания 360о.

Размер колбы

К характеристикам размер изделия не очень относится, но все же это требует должного внимания. Многие люстры и другие подобные приборы освещения имеют плафоны ограниченного размера. Это надо учесть при выборе лампочки, так как она может некрасиво торчать из плафона или утонуть глубоко внутри, что заберет некоторую часть света. Хуже, если лампочка вообще в плафон не войдет.

Формы светодиодных ламп

По габаритам можно сказать, что, чем больше мощность, тем, естественно, больше размер корпуса изделия. Форма колбы тоже может быть разной, в виде свечи, груши и т. д. Недавно на рынке появились модели мощностью 15 Вт с маленьким корпусом, аналогичным для менее мощных ламп от 7 до 8 Вт. Однако они не перегреваются из-за применяемых специальных материалов.

Срок эксплуатации

Производители гарантируют работоспособность светодиодных изделий до 30 тыс. часов. Если пересчитать это в дни, при условии постоянного свечения, то получится более трех лет. Однако дома свет ни у кого сутками не горит. В сутки лампочка светит не более 8 часов. При таком использовании светодиоды будут работать до 10 лет.

Домашние лампочки с цоколем Е27

Для домашнего использования идеально подходит светодиодный источник света с резьбовым цоколем Е27. Это обусловлено взаимозаменяемостью с традиционными лампами накаливания. Достаточно вывернуть с патрона одну лампу и заменить ее другой. Если говорить о технических характеристиках лампы светодиодной E27, то все параметры идентичны тем, что были рассмотрены выше.

Какие бы ни были виды светодиодных ламп, все они имеют рассмотренные характеристики. Это надо учитывать при выборе изделия, чтобы подобрать подходящий источник света.

Какие бывают виды светодиодных ламп для дома

Светодиодные лампы представлены на рынке в широком ассортименте. В статье мы рассмотрели, какие бывают виды светодиодных ламп по цоколю, по форме колбы и другим критериям.


В настоящее время виды осветительных устройств на рынке электротехнических товаров представлены в широком ассортименте. В их число входят: лампы накаливания, люминесцентные, галогеновые и светодиодные лампы. Последние завоевали популярность на рынке и используются практически во всех домах и квартирах. В этой статье мы рассмотрим и расскажем какие бывают виды светодиодных ламп. Содержание:

Общие сведения

30 лет назад был изобретён первый светодиод синего цвета свечения. Он давал тусклый холодный свет, не пригодный для освещения. Благодаря разработкам ученых, теперь светодиодное оборудование используется в различных сферах хозяйства.

Светодиодная лампа выгодно отличается от других источников света:

  • устойчивостью к перепадам температуры;
  • высокой светоотдачей;
  • не моргают при перепадах напряжения;
  • долго служат;
  • экономичны;
  • простые в использовании и подключении;
  • прочные;
  • очень лёгкие.

LED-светильники не имеют аналогов по энергетической эффективности и по экологической безопасности. Несмотря на различные виды по исполнению, в общем устройство диодных осветительных приборов одинаково.


Классификация LED-ламп

Классификацию светодиодных лампа можно осуществлять по:

  • назначению;
  • конструкции;
  • типу цоколя;
  • используемым светодиодам;
  • форме колбы.

Вкратце рассмотрим каждый пункт.

Возможность изменения яркости или диммирования

Для плавного изменения освещения в помещении используют специальный регулятор – диммер. Но не все виды светодиодных ламп работают с этим устройством. Например, применение обычных светодиодных источников выведет систему из строя. Для этой цели должны использоваться диммируемые LED-лампы.

Внешне отличить обычную лампочку от диммируемой не удастся. Выглядят они одинаково. Усовершенствованная должна быть с надписью «dimmable» или с соответствующим логотипом.


Лампа с датчиком движения

Подходит для мест кратковременного пребывания людей – коридорах, подъездах, около входных дверей и прочее. В качестве датчиков движения чаще всего в них используют инфракрасные (PIR) сенсоры.

Принцип работы сенсора заключается в отслеживании изменения температурной картины в поле его зрения. Когда вы заходите в комнату – тепло вашего тела изменяет тепловую картину и датчик срабатывает, когда стоите неподвижно или покинули поле зрения датчика, он отключится. Он работает только на изменение окружающей среды, а не на наличие в ней человека.

Вот мы и выяснили, какие виды светодиодных ламп существуют.Какие из них лучше подойдут вам, решайте сами. Обустраивайте места своего пребывания правильно и комфортно.

Материалы по теме:

  • Как выбрать светодиодные лампы
  • Сравнение ламп накаливания и светодиодных
  • Что такое деградация светодиодов
Опубликовано: 27.11.2019 Обновлено: 27.11.2019 нет комментариев
Светодиодные лампочки для люстры — какие бывают и как выбрать

Светодиодные лампочки для люстры в последние годы обретают все большую популярность. Главные достоинства светодиодов состоят в их экономичности и способности создавать мощное, но в то же время теплое освещение.

Особенности светодиодов

Световые диоды представляет собой особые лампы, в которых переменный ток трансформируется в постоянный. Интенсивность света определяется напряжением. Чем выше напряжение, тем выше мощность освещения. Диодная технология обеспечивает экономное расходование электроэнергии.

Виды светодиодных ламп для люстрыВиды светодиодных ламп для люстры

Еще одна особенность диодов — широкий ассортимент лампочек. В люстрах применяются самые разные цоколи. Каждому из них соответствует определенный тип лампочки.

Классификация мощности светодиодов также имеет свои особенности. К примеру, обычная лампочка накаливания на 90-100 Вт соответствует светодиодному устройству на 9-15 Вт. Разница в мощности при одинаковой силе свечения очевидным образом ведет к экономии электричества.

Свечение, издаваемое светодиодами, бывает нескольких типов:

  1. Теплое. Цвет — желтый.
  2. Спокойное, где цвет приблизительно равен дневному освещению.
  3. Холодное, выраженное в белом цвете светового потока.

Цветовая температура светодиодных лампЦветовая температура светодиодных ламп

Одно из качеств, за которое потребители ценят светодиодные источники, — длительный срок эксплуатации. Обычные лампы накаливания служат гораздо меньше световых диодов. Поэтому несмотря на более высокие цены, светодиоды считаются экономичными.

Широчайший ассортимент, предлагаемый производителями, позволяет выбрать лампочку на любой вкус. Например, для люстр из хрусталя рекомендуются маленькие, издающие холодное свечение.

к содержанию ↑

Виды светодиодных ламп

LED-лампочки принято разделять на несколько категорий. Деление осуществляется, например, по интенсивности освещения в сравнении с лампами накаливания:

  1. Для 25-ваттной лампы накаливания аналогом среди светодиодных светильников является лампочка на 5,5 Вт.
  2. 8 Вт диодного источника идентичны 40 Вт лампы накаливания.
  3. Для 11 Вт светодиода аналог равен 60 Вт.
  4. Лампе на основе диодов мощностью 15 Вт равна лампа накаливания на 70-90 Вт.

Таблица соответствия мощности для различных видов лампТаблица соответствия мощности для различных видов ламп

Основным характеризующим свойством светодиодного устройства является тип цоколя.

Выделяют такие разновидности цоколей:

  1. G-9 — цоколь штырькового типа.
  2. E27 — наиболее распространенный вид цоколя.
  3. G4 — цоколь для небольших лампочек. Чаще всего применяется для подсветки.
  4. E14 — аналогичен E27, но меньше по диаметру. Применяется в люстрах в виде лампы-свечи или миньона.
  5. GU10 — используется в точечных светильниках.
  6. GU5.3 — цоколь, чаще всего применяемый в люстрах.
к содержанию ↑

Характеристики

Основные характеристики, которыми отличаются диодные лампы:

  1. Мощность. Данный показатель варьируется от 3 до 50 Вт. Для использования в быту достаточно 3-20 Вт.
  2. Напряжение. Существует два типа напряжения — на 12 или 220 В. В случае 12 В речь идет о низковольтных излучателях, подключаемых в электросеть посредством блока питания. В устройстве на 220 В присутствует драйвер.
  3. Цветовая температура. Измеряется этот параметр в кельвинах. От уровня температуры зависят комфортность восприятия освещения и качество передачи цвета. К примеру, цветовая температура в пределах 2700-3000 К считается наиболее естественной. Такой температурный режим подходит для освещения жилых помещений.
  4. Световой поток (лм). Данный параметр зависим от яркости света: чем больше яркость, тем более мощное выдается излучение.
  5. Угол освещения.
  6. Диапазон допустимых показателей температур во внешней среде. Светодиодные лампочки работают при температуре воздуха в пределах от 40 градусов мороза до 40 градусов тепла.

К другим параметрам относят комплектацию радиатора и функцию диммирования (регулирование уровня освещения).

На рисунке ниже представлена маркировка согласно формам лампочек.

Маркировка по форме плафона лампочекМаркировка по форме плафона лампочек

Следующий рисунок показывает, как классифицируются цоколи.

Виды цоколей светодиодных лампВиды цоколей светодиодных ламп

Наиболее надежными производителями светодиодов считаются такие, как Philips (Нидерланды), Gauss, Osram, ASD и Navigator (Россия). Хорошая продукция содержит только качественные кристаллы. Хотя такие лампы стоят дороже, их цена оправдывается более высокими потребительскими качествами.

к содержанию ↑

Дизайнерские решения

С появлением световых диодов появились практически нескончаемые возможности в вариантах освещения. Компактность (вплоть до каплеобразных лампочек), высокая эргономика, отсутствие отдачи тепла, высококачественный свет, простота монтажа, разнообразие цветов — все эти свойства позволяют считать светодиоды универсальным средством для воплощения дизайнерской мысли.

С помощью светодиодов обустраивают светящиеся полы, создают мозаичные картины, подсвечивают отдельные участки декоративной отделки, создают локальное освещение в комнате или мерцающие звезды для «неба» на потолке.

Особое место в дизайнерских решениях занимают светильники на рожках. Благодаря такой конструкции появляется возможность изменения направления света. При ориентировании рожка вверх будет освещаться потолок, а направление вниз даст рассеянный свет.

Дизайнерские светодиодные светильники MuffinДизайнерские светодиодные светильники Muffin

к содержанию ↑

Срок службы и замена

По сравнению с лампами накаливания или даже галогенными светодиоды служат намного дольше. К примеру, гарантия на изделия обычно составляет от 3 до 5 лет. Однако реальный срок жизни лампочки может достигать 15 и более лет. В связи с эти цена их становится вполне оправданной.

Светодиодные светильники просты в установке. Однако бывают ситуации, когда лампочка не горит или продолжает излучать свет после выключения. В таких случаях понадобится проверка качества подключения. Для этого следует вытащить лампочку и снова вкрутить ее на место. Если такие действия не дадут результата, рекомендуется обратиться за консультацией к продавцу или электрику.

Совет! Если светильник продолжает гореть в выключенном состоянии, проблема скорее всего кроется в изоляционном слое проводки или в выключателе.

Некоторые светодиодные лампочки заметно мерцают. Такой режим работы крайне раздражает не только нервную систему человека, но и его зрение. Мерцание — одна из наиболее распространенных проблем для диодных источников света. Причем обнаружить такой изъян при покупке лампы сложно, так как он вызван особенностями конструкции электрической сети конкретного дома, а также общим выходным напряжением.

Еще одна потенциальная проблема — недостаток нагрузки. В этом случае дистанционный контроль за светодиодными лампочками становится невозможен. Чаще всего в таких случаях производители советуют заменить блок питания.

Светодиодные лампочки для люстры — какие бывают и как выбрать

Что нужно знать о светодиодных лампах

Чем светодиодные лампы отличаются от других

Как следует из названия, источником света в светодиодных лампах являются миниатюрные электронные устройства — светодиоды. В привычных лампах накаливания свет излучается раскалённой металлической спиралью. В энергосберегающих лампах свет испускается люминофором, который нанесён на внутреннюю поверхность стеклянной трубки. В свою очередь, люминофор светится под действием газового разряда.

Прежде чем переходить собственно к светодиодным лампам, кратко рассмотрим особенности каждого вида ламп.

Фото автора

Лампа накаливания устроена очень просто: спираль из тугоплавкого металла закреплена внутри прозрачной стеклянной колбы, из которой откачан воздух. Проходя через спираль, электрический ток разогревает её до высокой температуры, при которой металл ярко светится.

Достоинством таких ламп является низкая цена. Однако она компенсируется столь же низким коэффициентом полезного действия: в видимый свет превращается менее 10% расходуемой лампочкой электроэнергии. Остальная часть бесполезно рассеивается в виде тепла — лампочка при работе сильно нагревается. К тому же срок службы устройства очень невелик и составляет примерно 1 000 часов.

Компактная люминесцентная лампа, или КЛЛ (это точное название энергосберегающей лампы), при той же яркости света расходует примерно в пять раз меньше электроэнергии, чем лампа накаливания. КЛЛ дороже и имеют несколько существенных для потребителя недостатков:

  • довольно долго (несколько минут) разгораются после включения;
  • лампа с её изогнутой стеклянной колбой выглядит неэстетично;
  • свет КЛЛ мерцает, что утомительно для зрения.

Светодиодная лампа представляет собой несколько светодиодов, смонтированных в одном корпусе с блоком питания. Без блока питания не обойтись: для работы светодиодам требуется питание постоянным током с напряжением 6 или 12 В, в бытовой электросети — переменный ток с напряжением 220 В.

Фото автора

Корпус лампы чаще всего выполнен в виде привычной «груши» с винтовым цоколем. Благодаря этому светодиодные лампы без проблем устанавливаются в обычный патрон.

В зависимости от используемых светодиодов цвет излучения светодиодных ламп может быть разным. В этом одно из их преимуществ.

Лампа накаливания Энергосберегающая Светодиодная
Цвет излучения Жёлтый Тёплый, дневной Жёлтый, тёплый белый, холодный белый
Потребляемая мощность Большая Средняя: в 5 раз меньше, чем у ламп накаливания Низкая: в 8 раз меньше, чем у ламп накаливания
Срок службы 1 тысяча часов 3–15 тысяч часов 25–30 тысяч часов
Недостатки Сильный нагрев Хрупкие, долго разгораются Невысокая максимальная мощность
Преимущества Низкая цена, работа в широком диапазоне условий Относительно экономичные и долговечные Очень экономичные и долговечные

Преимущества светодиодных ламп:

  • очень малое энергопотребление — в среднем в восемь раз меньше, чем у ламп накаливания аналогичной яркости;
  • очень большой срок службы — работают в 25–30 раз дольше ламп накаливания;
  • почти не греются;
  • цвет излучения — на выбор;
  • стабильная яркость освещения при колебаниях напряжения питания.

Главное достоинство светодиодных ламп — это экономичность. Предполагается, что за счёт малого энергопотребления и большого срока службы светодиодные лампы позволят заметно снизить расходы на освещение.

Цена светодиодных ламп на момент написания статьи была примерно в три раза выше, чем у обычных. Следовательно, в денежном измерении они оказываются в 50–100 раз экономичнее. Разумеется, эта экономия будет достигнута при условии, что лампа полностью отработает обещанный срок службы и не сгорит раньше времени.

Недостатки светодиодных ламп ограничивают область их применения:

  • неравномерное светораспределение — блок питания, встроенный в корпус, затеняет световой поток;
  • матовая колба выглядит некрасиво в стеклянных и хрустальных светильниках;
  • яркость свечения, как правило, нельзя изменять с помощью диммера;
  • непригодны для использования при очень низких (на морозе) и высоких (в парилках, саунах) температурах.

Что нужно учитывать при выборе светодиодной лампы

У светодиодных ламп много характеристик. Это делает задачу правильного выбора сложнее. Давайте разберёмся, что именно обозначают различные характеристики.

Фото автора

Напряжение питания

Если в вашей квартире или доме нестабильное напряжение, нужно выбирать лампы, способные работать в широком диапазоне напряжений. Это всегда указывается на упаковке. В отличие от ламп накаливания светодиодные лампы при пониженном напряжении горят так же ярко, как и при нормальном.

Цвет излучения

Цвет характеризуется цветовой температурой, которая измеряется в кельвинах: с повышением цветовой температуры свет меняется от жёлтого к голубому. В большинстве случаев цвет излучения указан на упаковке и корпусе лампы в градусах и словами:

  • тёплый (2 700 К) — примерно соответствует излучению лампы накаливания;
  • тёплый белый (3 000 К) — считается оптимальным для жилых помещений;
  • холодный белый (4 000 К) — для офисов и производственных помещений; близок к дневному свету.

Существуют лампы с изменяемым цветом: при переключении режима спектр излучения такой лампы меняется.

Нужно иметь в виду, что многие люди плохо воспринимают голубую часть спектра, поэтому холодный свет ламп будет казаться им тусклым. Так что, если вы решили установить у себя дома лампы с холодным спектром, выбирайте их с запасом по мощности.

Мощность

На упаковке светодиодных ламп указывается их световой поток и мощность аналогичных по яркости ламп накаливания. Реальная потребляемая мощность светодиодных ламп в среднем в 6–8 раз меньше. Например, светодиодная лампа мощностью 12 Вт светит так же ярко, как обычная 100-ваттная лампочка. Этим соотношением можно пользоваться, когда подбираете светодиодную лампу на замену лампе накаливания.

Однако здесь вас может подстерегать неприятный сюрприз: заявленная мощность может не соответствовать фактической, и лампа будет светить слабее, чем ожидается.

Кроме того, со временем яркость светодиодов уменьшается. Не исключено, что лампочку придётся менять задолго до истечения срока её службы из-за того, что она стала светить слишком слабо.

Другие важные моменты

  • Габариты. Светодиодные лампы по размерам чуть больше аналогичных ламп накаливания. Поэтому в маленьких плафонах могут элементарно не поместиться.
  • Если ваш светильник включается через диммер, нужны соответствующие лампочки. На упаковке должно быть указано, что лампа регулируемая.
  • Индекс цветопередачи светодиодных ламп невелик: это значит, что они несколько искажают визуальное восприятие цветов. В некоторых случаях, например при фотографировании со светодиодным светом, это может быть важно.

Стратегия перехода на светодиодные лампы

Потенциальная экономия не должна заставить вас потерять голову. Не спешите бежать в магазин и покупать лампочки сразу для всех светильников в доме. Целесообразно руководствоваться двумя принципами.

  1. Заменять только лампы с высокой мощностью — 60 Вт и более. Экономия от замены маломощных ламп будет невелика, и стоимость новой лампы может не окупиться.
  2. Заменять лампы в светильниках, время горения которых в течение суток наибольшее: например, в люстрах в жилых комнатах. Бессмысленно менять лампочку в какой-нибудь подсобке, свет в которой зажигается от случая к случаю и ненадолго.

Не стоит ожидать, что расход электроэнергии уменьшится в разы.

Основные потребители электроэнергии в быту — разного рода нагревательные приборы: утюг, электрочайник, стиральная машина и особенно электроплита. По словам нескольких опрошенных людей, счёт за электроэнергию после перехода на светодиодные лампы уменьшается где-то на 15–25%.

Ещё один совет: не покупайте сразу много ламп одной марки, сначала возьмите одну-две на пробу. Дело в том, что лампы с одинаковой цветовой температурой разных производителей могут сильно отличаться по испускаемому свету. Вдруг спектр именно этих ламп вам будет неприятен? Лучше попробовать.

Заключение

Светодиодные лампы, по сравнению с традиционными лампами накаливания, — это принципиально новое решение для освещения.

Ещё несколько лет назад они были очень дорогой технической новинкой, но сегодня их цена уже сопоставима с ценой других видов ламп. Что касается характеристик, то по ним светодиодные лампы заметно превосходят прежние осветительные приборы. Вердикт однозначен: переход на светодиодные лампы вполне оправдан.

Виды светодиодных ламп для дома

светодиодные лампы

Классификация

Существует целый ряд разнообразных классификаторов светодиодных ламп по разным признакам, но основным является их деление в зависимости от области применения или назначения:

  1. Выполнение функций основных источников света в жилых квартирах или комнатах.
  2. Выполнения функций основных источников света на улице и в различных общественных местах, например, на автомобильных стоянках или железнодорожных станциях.
  3. Локальные подсветки отдельных областей помещения, являющиеся частью дизайнерского решения.
  4. Ландшафтный дизайн и уличная подсветка зданий или различных архитектурных объектов.
  5. Специальные разновидности, предназначенные для функционирования в экстремальных условиях и взрывоопасной среде.
  6. Функционирование в специальных прожекторах, использование которых происходит на промышленных объектах или территориях.

По разновидностям цоколя

Цоколи Е27 и Е14
светодиодные лампы

E27

Имеющие классическое соединение с резьбой, делают их схожими со стандартными лампами накаливания. Другое известное название – миньон. На сегодняшний день, это наиболее универсальная и распространенная разновидность, цоколи могут различаться габаритами, цифра в названии обозначает диаметр в миллиметрах.

Цоколь GU10

GU10

Имеет в своей конструкции специфический разъем с 2 штырями, которые обладают заметными расширениями ближе к концам, расстояние между ними равно 10мм. Подобные лампы обычно рассчитаны на рабочее напряжение 220В, а наличие такого цоколя делает их самой безопасной разновидностью.

Цоколь GU5.3

GU5.3

Является более современной модификацией штырьковой модели GU10. В основном, использовался для галогенных отражательных ламп, но сейчас подходит и для светодиодных видов. Подобные цоколи удобны для монтажа в поверхности из гипсокартона, технология отличается своей простотой и безопасностью. Расстояния между штырями равно 5,3мм.

Цоколь G13

цоколь G13

Чаще всего используется для линейных источников света трубочной формы. В конструкцию включено 2 штыря, расстояние между которыми составляет 13мм. В большинстве случаев используются в габаритных светильниках, которые необходимы в общественных местах или на промышленных предприятиях, чтобы обеспечивать освещение значительной площади.

Разновидность используемых для освещения светодиодов

Светодиоды SMD

светодиод SMD

В отличие от большинства аналогов они имеют возможность установки непосредственно на поверхности используемой платы. На сегодняшний день, имеется широкий ассортимент моделей, которые отличаются техническими характеристиками, а также габаритами, указанными в названии.

Обладают значительным эксплуатационным сроком, поскольку нюансы конструкции позволяют осуществлять качественный отвод тепла и не дают данным элементам перегреваться даже при долгом нахождении во включенном состоянии.

Светодиоды 5630 и 5730
светодиод SMD

светодиод 5630

Представляющие собой мощные и сверхмощные разновидности, используются при наличии электрического тока с показателем не более 350мА. Имеются модификации, спрятанные в защитный корпус, потребляющие электрический ток до 1А при показателе мощности 1-3Вт. Встречаются отдельные современные модели, мощность которых может достигать 10Вт, но они требуют наличия отдельной системы для охлаждения.

Светодиоды COB

светодиод COB

Подразумевающие установку чипа-излучателя непосредственно в плату. Такая конструкционная особенность увеличивает степень надежности системы в целом, а также положительно сказывается на процессе отвода тепла. Наличие общей оптической системы позволяет достичь максимальной степени равномерности потока света.

По световому потоку

Является особым параметром, который определяет яркость свечения лампы, зависит от ее мощности и является еще одним классификатором:

  1. Мощность 25Вт соответствует световому потоку 220Лм.
  2. Мощность 40Вт соответствует световому потоку 415Лм.
  3. Мощность 60Вт соответствует световому потоку 710Лм.
  4. Мощность 75Вт соответствует световому потоку 935Лм.
  5. Мощность 100Вт соответствует световому потоку 1340Лм.
  6. Мощность 150Вт соответствует световому потоку 2160Лм.
  7. Мощность 200Вт соответствует световому потоку 3040Лм.

По различиям в конструкции корпуса

А55

A55 лампа

Это источники света классической формы, такой же, как и у стандартных ламп накаливания.

С35

Лампа С35

Лампы в виде свечки, обладающие вытянутой формой.

G45

G45 Лампа

Круглые лампы, исполненные в форме шара.

R39, R50 и R63
G45 Лампа

R39

Обозначают зеркальные разновидности светодиодных ламп.

Помимо указанных различий у всех подобных разновидностей может быть матовая, либо глянцевая колба, обычно подобная особенность источника света указывается на его упаковке. Светодиодные лампы также разделяют по цветовой температуре, которая может быть весьма разнообразной.

Критерии выбора

светодиодные лампы

В связи с большим количеством различий между разными видами светодиодных ламп, имеется и внушительное количество критериев, оказывающих влияние на выбор перед совершением покупкой.

Для того чтобы в последующем не пожалеть о приобретении необходимо учесть следующие важные факторы:

  1. Конструкция цоколя, поскольку не все разновидности подходят к определенным светильникам. Наиболее распространены винтовые лампы, но если к светильнику подходят источники света штырькового типа, то наиболее оптимальным вариантом будет взять с собой образец, чтобы не ошибиться при выборе.
  2. Форма самой лампочки также является важным фактором, поскольку от этого может зависеть количество излучаемого света и дальность его распространения. Шарообразные модели больше всего рассеивают свет, поэтому лучше подходят для ванных комнат и туалетов, в жилых помещениях распространены вытянутые лампы или обладающие декоративной формой.
  3. Яркость у светодиодных источников света определяется не по количеству Ватт, как у ламп накаливания, а по степени светоотдачи. Для наглядности можно провести следующее сравнение: светодиодная разновидность с параметром 250Лм на 4Вт соответствует лампочке накаливания 25Вт, а 1600Лм на 20Вт лампочке накаливания 100Вт.
  4. Цветовая температура является важной визуальной характеристикой, на сегодняшний день имеется широкий ассортимент фактически всех цветов и оттенков белого, поэтому каждый человек сможет подобрать идеальный вариант с учетом индивидуальных требований и предпочтений. Обычно, теплая цветовая температура имеет желтые оттенки.
  5. Эксплуатационный срок. Различные производители дают разные гарантии по сроку службы лампы, он может составлять 6, 10, 20 лет. Поскольку светодиодные лампы присутствуют на рынке гораздо более короткий период времени, еще пока не удалось оценить, насколько эти цифры соответствуют реальности.

Статья была полезна?

0,00 (оценок: 0)

Узнайте о светодиодных светильниках | ENERGY STAR

Основы светодиодного освещения

Bulb

Что такое светодиоды и как они работают?

LED обозначает светодиод . Светодиодные осветительные приборы производят свет примерно на 90% эффективнее, чем лампы накаливания. Как они работают? Электрический ток проходит через микрочип, который освещает крошечные источники света, которые мы называем светодиодами, и в результате получается видимый свет.Чтобы избежать проблем с производительностью, производимые светодиоды поглощаются теплоотводом.

Срок службы светодиодной осветительной продукции

Срок полезного использования светодиодных осветительных приборов определяется иначе, чем у других источников света, таких как лампы накаливания или компактные люминесцентные лампы (CFL). Светодиоды обычно не «перегорают» и не выходят из строя. Вместо этого они испытывают «износ люмена», при котором яркость светодиода постепенно уменьшается с течением времени. В отличие от ламп накаливания, срок службы светодиодов устанавливается при прогнозировании уменьшения светоотдачи на 30 процентов.

Как используются светодиоды в освещении

Bulb Bulb

Светодиоды встроены в лампы и светильники для общего освещения. Небольшие по размеру светодиоды обеспечивают уникальные дизайнерские возможности. Некоторые светодиодные лампы могут физически напоминать знакомые лампочки и лучше соответствовать внешнему виду традиционных лампочек. Некоторые светодиодные светильники могут иметь встроенные светодиоды в качестве постоянного источника света. Существуют также гибридные подходы, в которых используется нетрадиционный формат «колбы» или сменный источник света, специально разработанный для уникального светильника.Светодиоды предлагают огромные возможности для инноваций в форм-факторах освещения и подходят для более широкого спектра применений, чем традиционные технологии освещения.

Светодиоды и обогрев

В светодиодах

используются радиаторы, которые поглощают тепло, выделяемое светодиодами, и рассеивают его в окружающей среде. Это предотвращает перегрев и перегорание светодиодов. Управление температурой , как правило, является единственным наиболее важным фактором успешной работы светодиода в течение срока его службы. Чем выше температура, при которой работают светодиоды, тем быстрее свет погаснет и тем короче будет полезный срок службы.

Светодиодные продукты

используют различные уникальные конструкции и конфигурации радиаторов для управления теплом. Сегодня достижения в области материалов позволили производителям создавать светодиодные лампы, которые соответствуют формам и размерам традиционных ламп накаливания. Независимо от конструкции радиатора, все светодиодные продукты, получившие сертификат ENERGY STAR, были протестированы на предмет правильного управления теплом и поддержания правильной светоотдачи в течение всего срока службы.

Чем отличается светодиодное освещение от других источников света, таких как лампы накаливания и компактные люминесцентные лампы (CFL)?

Светодиодное освещение

отличается от ламп накаливания и флуоресцентных ламп несколькими способами.При хорошем дизайне светодиодное освещение более эффективно, универсально и длится дольше.

Светодиоды

являются «направленными» источниками света, что означает, что они излучают свет в определенном направлении, в отличие от ламп накаливания и КЛЛ, которые излучают свет и тепло во всех направлениях. Это означает, что светодиоды могут использовать свет и энергию более эффективно во множестве применений. Однако это также означает, что для производства светодиодной лампочки, которая светит во всех направлениях, необходимы сложные инженерные решения.

Стандартные цвета светодиодов: янтарный, красный, зеленый и синий.Для получения белого света светодиоды разных цветов объединяются или покрываются люминофорным материалом, который преобразует цвет света в привычный «белый» свет, используемый в домах. Люминофор - это желтоватый материал, который покрывает некоторые светодиоды. Цветные светодиоды широко используются в качестве сигнальных ламп и световых индикаторов, например, кнопки питания на компьютере.

В КЛЛ электрический ток течет между электродами на каждом конце трубы, содержащей газы. Эта реакция производит ультрафиолетовый (УФ) свет и тепло.Ультрафиолетовый свет превращается в видимый свет, когда он попадает на люминофорное покрытие внутри колбы. Узнайте больше о КЛЛ.

Лампы накаливания производят свет, используя электричество, чтобы нагреть металлическую нить, пока она не станет «белой» горячей или, как говорят, не накаливания. В результате лампы накаливания выделяют 90% своей энергии в виде тепла.

Comparison

Почему я должен выбрать сертифицированную светодиодную продукцию ENERGY STAR?

Сегодня доступно больше вариантов освещения, чем когда-либо прежде.Несмотря на это, ENERGY STAR по-прежнему является простым выбором для экономии на счетах за коммунальные услуги.

На светодиодные лампы

, получившие сертификат ENERGY STAR, распространяются особые требования, разработанные для воспроизведения опыта, к которому вы привыкли, со стандартной лампой, поэтому они могут использоваться для самых разных применений. Как показано на рисунке справа, светодиодная лампа общего назначения, которая не подходит для ENERGY STAR, может не распространять свет повсюду и может разочаровать ее при использовании в настольной лампе.

ENERGY STAR - это высокое качество и производительность, особенно в следующих областях:

  • Качество Цвета
    • 5 различных требований к цвету для обеспечения качества сразу и со временем
  • Световой поток
    • Минимальное количество света для обеспечения достаточного количества света
    • Требования к распределению света, чтобы обеспечить правильное направление света
    • Рекомендации по утверждению эквивалентности, позволяющие сделать предположение о замене
  • Душевное спокойствие
    • Подтверждено соответствие более 20 требованиям по производительности и маркировке
    • Долгосрочное тестирование для подтверждения заявлений о пожизненном подтверждении
    • Тестирование продуктов в рабочих условиях, аналогичное тому, как вы будете использовать продукт у себя дома
    • Минимальная гарантия на 3 года

И, как и во всех продуктах ENERGY STAR, сертифицированные светодиодные лампы ежегодно подвергаются выборочному тестированию на предмет соответствия требованиям ENERGY STAR.

Для получения дополнительной информации о том, как выбрать сертифицированную лампу ENERGY STAR для каждого применения в вашем доме, см. Руководство по приобретению лампочки ENERGY STAR (PDF, 1,49 МБ) или используйте интерактивный онлайн-инструмент «Выберите источник света».

,

светодиодных фонарей объяснил - что?

От того, сколько денег вы могли бы сэкономить, до того, как они сравниваются с другими энергосберегающими лампами, узнайте здесь о светодиодных лампах.

Думаете о переходе на светодиодные лампы? Узнайте больше о светодиодных технологиях и их сравнении с энергосберегающими лампами, галогенами и лампами накаливания старого образца.

Если вы уже убедились в использовании светодиодных ламп, убедитесь, что вы приобрели лучшие светодиодные лампы, выбрав одну из наших ламп Best Buy.

Что такое светодиодные лампочки?

Светодиодные светильники

были провозглашены будущим домашнего освещения, так как они потребляют очень мало энергии, работают очень долго и, в отличие от обычных энергосберегающих ламп, при включении они мгновенно светятся.

Ранние светодиоды

были ограничены высокими ценами и относительно низкой светоотдачей, но в последние годы технология быстро развивалась, и теперь вы можете получить яркие, эффективные светодиодные лампы, которые заменяют лампы 100 Вт старого образца и выглядят так же, как традиционные лампы.Более того, цены постоянно снижаются. Хотя самые яркие лампочки могут стоить вам около £ 20, большинство стоит меньше £ 10, а экономия энергии, которую они обеспечат в вашем доме, делает их достойными внимания.

Светодиодные лампы

отличаются от традиционных ламп накаливания тем, как они излучают свет. В то время как старые лампы накаливания пропускали электричество через тонкую проволочную нить, светодиоды излучают свет с помощью полупроводника, который излучает энергию света, когда через него проходит электрический ток.

Этот способ получения света также отличается от обычных энергосберегающих лампочек, которые пропускают энергию через пары ртути для создания ультрафиолетового излучения. Затем он поглощается люминофорным покрытием внутри лампы, вызывая ее свечение.

Какие светодиодные лампы хороши в?

Светодиоды

по-прежнему являются самым дорогим типом ламп, которые вы видите в магазинах, но они имеют преимущества перед другими типами ламп.

    Светодиоды
  • являются самыми энергосберегающими лампочками. Они потребляют на 90% меньше энергии, чем традиционные лампы накаливания, и иногда могут окупить себя за счет экономии энергии всего за пару месяцев.Таким образом, хотя первоначальные затраты могут быть высокими, вы заметите разницу в ваших годовых счетах за электроэнергию. В отличие от этого, компактные люминесцентные лампы (КЛЛ) потребляют на 60-80% меньше энергии, чем лампы накаливания, а галогены используют на 20-30% меньше.
  • Светодиоды
  • претендуют на сверхдлительный срок службы - 25-30 лет, в зависимости от того, какой из них вы покупаете и как вы его используете.
  • Светодиоды
  • дают свет почти мгновенно, когда вы нажимаете на выключатель, поэтому вам не придется мириться с тусклым светом, когда они начинают работать.
  • Наши тесты показали, что светодиодные и галогенные лампы отлично работают при низких температурах, а КЛЛ - нет.

Каковы недостатки светодиодных лампочек?

  • Рынок светодиодов в настоящее время является саморегулируемым рынком, поэтому знак CE на лампе не обязательно означает, что он прошел все необходимые проверки качества. Поэтому качество светодиодных ламп может варьироваться. Взгляните на наши независимые обзоры светодиодных ламп, чтобы убедиться, что вы получите надежную лампу.
  • Некоторым людям не нравится качество света, излучаемого светодиодными лампами, поскольку некоторые могут производить более холодный голубоватый свет. Лучшие светодиоды будут неотличимы от ваших старых ламп накаливания и смогут излучать приятный теплый свет.
  • Мы слышали о некоторых случаях, когда небольшое количество светодиодных ламп может создавать помехи радиосигналам DAB. Мы проверяем все лампочки на наличие этой раздражающей аномалии, чтобы вы не удивились, когда добрались до дома и включили его.
  • Чтобы иметь возможность затемнить светодиодные фонари, вам может потребоваться перейти на диммер, который распознает низкие электрические нагрузки.На упаковке должно быть указано, могут ли светиться светодиоды, но уточните у производителя, если вы не уверены.
  • Светодиоды
  • не подходят для галогенных ламп или ламп накаливания для цветопередачи. CRI или индекс цветопередачи, который измеряет, насколько хорошо источник света точно показывает различные цвета. Галоген и традиционные лампы накаливания попадают в высокие 90-е годы по этому показателю. В то время как мы нашли несколько светодиодов, которые достигают более 90, большинство из них находятся на низких 80-х.
  • Стабильность цветопередачи и светоотдачи - сложнее получить согласованный вид в вашем доме со светодиодами, особенно если вы смешиваете марки и типы светодиодов, так как цветовая температура и CRI могут отличаться больше, чем у традиционных лампочек.

Ознакомьтесь с нашим руководством по покупке энергосберегающих лампочек для получения дополнительной информации об уровнях яркости, люменах, формах ламп и их комплектующих.

Стоит ли покупать светодиодные лампы?

Да. Эти лампы являются наиболее энергоэффективными, они долговечны и становятся яркими, как только вы нажимаете на выключатель света. Не забудьте проверить наши, прежде чем купить, так как качество может варьироваться.

Хотя цветопередача не идеальна, она не должна быть слишком заметной в вашем доме.Стоит сначала купить один светодиод, чтобы увидеть, нравится ли вам цвет и распределение света, прежде чем заменять новые лампы в вашем доме.

Плюсы : светодиоды являются наиболее эффективным типом ламп, имеют большой заявленный срок службы, дают мгновенный свет, работают при низких температурах

Минусы : Качество варьируется, цветопередача не так хороша, как у старых ламп, вам может потребоваться обновить диммеры до совместимых моделей

.

Что внутри и светодиодная лампа

от LELAND TESCHLER, исполнительный редактор

Surprise: взгляд на пять светодиодных ламп, предназначенных для замены ламп накаливания мощностью 60 Вт, раскрывает режимы проектирования, начиная от простых до поразительно сложных.

Средний потребитель может подумать, что когда речь идет о лампочках, одно примерно такое же, как другое. Этот вид мог быть точным, когда в каждой розетке находилась лампа накаливания. Это, конечно, не относится к светодиодным лампам, разработанным в качестве замены ламп накаливания.

Мы пришли к такому выводу после того, как снесли пять светодиодных ламп, продаваемых как эквиваленты ламп накаливания мощностью 60 Вт. Все пять выбранных лампочек получили высокие оценки в журнале Consumer Reports. Но на этом общность прекратилась. Когда мы вошли внутрь, мы нашли совершенно разные подходы в технологиях строительства, управлении температурным режимом и дизайне электроники.

Мы начинаем с лампы под названием E27 A19 LED от Home EVER Inc. в Лас-Вегасе. Механика лампы и ее электроники очень просты.Двусторонняя печатная плата, кажется, была припаяна. Два провода соединяют плату с металлической пластиной, содержащей 30 светодиодов. Еще два провода идут к проводникам розетки. Все четыре провода выглядят так, как будто они спаяны вручную.

Home-EVER-LED-bulb

Пластиковый корпус для домашнего преобразователя EVER ac / dc выдвинулся из нижней части радиатора. Плата преобразователя (справа) находится в пластиковом корпусе.

Лампа построена вокруг радиатора высотой 2 дюйма, который весит 2 унции и выглядит как металлическая отливка.Основание лампы содержит пластиковый корпус, в котором находится преобразователь переменного / постоянного тока. Электрические соединения с патроном лампы находятся на одном конце корпуса. Другой конец крепится к радиатору двумя маленькими винтами.

Home-EVER-LED-bulb-2

Радиатор лампы Home EVER и пластиковое основание, удерживающее преобразователь переменного тока в постоянный с удаленной металлической резьбой. > Здесь соединение базовой ножки все еще подключено к преобразователю.

Дополнительные крепления к радиатору представляют собой матовую поликарбонатную лампу, которая включает в себя светодиоды и 2-дюймовый.металлическая пластина диаметром, содержащая светодиоды. Пластиковая лампа, очевидно, вставляется в радиатор, а светодиодная пластина крепится тремя винтами. Между светодиодной пластиной и радиатором имеется пара точек соединения для теплопроводности.

Конструкция преобразователя переменного / постоянного тока проста. Единственными не SMD компонентами являются два больших конденсатора, импульсный резистор на входе и трансформатор. Соединения от платы к основанию винта и к плате светодиодов осуществляются через отдельные провода, но соединение с контактом ножки лампы выполнялось машиной.Тем не менее, электрическое соединение с металлической винтовой резьбой представляет собой просто отрезок неизолированного провода, зажатого между пластиковым корпусом и внутренней поверхностью винтовой резьбы.

Электроника на преобразователе переменного тока в постоянный. Диодный мост на входе имеет четыре дискретных диода. На плате есть один IC. Это источник питания с пониженной топологией, разработанный для обеспечения постоянного тока, изготовленный компанией Bright Power Semiconductor (BPS) в Китае. Чип, получивший название BP2812, включает в себя 600-вольтный МОП-транзистор.В техническом описании указан рабочий ток микросхемы 200 мкА.

Home-EVER-PCB-view

Вид на домашнюю плату EVER показывает четыре диода, составляющие выпрямительный мост, и чип BP2812 (внизу). Другая сторона платы (вверху) содержит компоненты управления энергией и фазорезистор на входе.

«Типовая схема применения», указанная в спецификации BP2812, очень близка к реальной схеме, которую мы нашли на плате светодиода. Семь резисторов входят в простые сети, которые управляют напряжением Vcc, измеряя пиковый ток понижающей индуктивности и регулируя входное напряжение на ИС.Пять конденсаторов выполняют рутинную фильтрацию линии переменного тока, байпас переменного тока для выводов Vcc и линейных выводов, а также топологию баксов. Встроенный предохранитель отключает питание всей цепи в случае слишком высокого потребления тока.

Судя по графике на веб-сайте BPS, похоже, что BPS, возможно, собрал саму плату. Там есть примеры плат для нескольких других светодиодных приложений, которые удивительно похожи на эту.

BP2812-circuit-block-diagram

Микросхема, питающая светодиодную лампу Home EVER, в основном является источником постоянного тока для питания бортового MOSFET.Эталонная схема от производителя микросхем Bright Power Semiconductor близка к той, что мы нашли на печатной плате.

Следует отметить, что влияние температуры на работу светодиодов, по-видимому, не учитывается в преобразователе переменного / постоянного тока. Светодиоды излучают меньше света при повышении температуры. Обычно это не проблема для небольших изменений температуры. Чувствительность глаза к свету логарифмическая, и глаз не особенно чувствителен к небольшим изменениям яркости. Нет ничего необычного в том, что светодиодный световой поток падает на 10% при повышении температуры перехода от комнатной температуры до 150 ° C.

Но ток светодиода также может быть уменьшен при более высоких температурах, чтобы уменьшить потребность в теплоотводе. Тем не менее, нет температурного датчика, который мы могли бы видеть в преобразователе переменного тока в постоянный свет лампы Home EVER. И нет схемы для затемнения.

Но в целом, светодиодная лампа, вероятно, хорошо работает в тех случаях, когда не требуется тусклый свет.

Osram
60-Вт эквивалентная светодиодная лампа Osram Sylvania отличается относительно небольшим, состоящим из двух частей радиатором.Одна часть представляет собой башню в форме пятиугольника высотой 1 дюйм, которая служит опорой для шести светодиодных панелей, пять из которых ориентированы в форме пятиугольника, а шестой находится на вершине башни пятиугольника. Другой - цилиндрический литой радиатор длиной 0,75 дюйма, который, очевидно, крепится к верхней части пластикового купола, в котором размещены светодиоды. Цилиндрический литой радиатор и башня вместе весят 1,3 унции.

Osram-LED-bulb

Вид на светодиодную лампу Osram с отрезанным пластиковым шаром, на которой видна башня в форме пятиугольника, на которой расположены светодиоды.Провода от платы преобразователя переменного / постоянного тока видны припаянными к верхней панели.

Основание устройства представляет собой цельный пластиковый корпус, в котором размещена печатная плата преобразователя переменного / постоянного тока. Два провода соединяют его с башней в форме пятиугольника, содержащей 18 светодиодов, по три на каждой стороне. Соединения между платами, кажется, были припаяны. Но отдельные провода между печатной платой и узлом светодиода, похоже, были припаяны вручную. Аналогичным образом, соединения с основанием колбы представляют собой отдельные провода, один из которых зажат между металлическими резьбовыми резьбами, а другой - собранный на ножке колбы.

Osram-LED-bulb-2

Материал для заливки, окружающий плату преобразователя переменного / постоянного тока лампы Osram и пластиковый корпус, из которого он был извлечен.

По причинам, которые не совсем понятны, разработчики лампы Osram решили выбрать плату преобразователя переменного / постоянного тока. Относительно небольшой радиатор на этой плате, по сравнению с другими конструкциями, которые мы видели, может указывать на то, что заливная горловина предназначена для улучшения тепловыделения, хотя заливочный материал не полностью заполняет пустое пространство между электронными компонентами и внешней оболочкой.Тем не менее, заливка усложнила процесс расшифровки контура.

SSL21082AT-block-diagram

Опорная схема SSL21082AT, кажется, близка к тому, что мы нашли на плате Osram. Микросхема имеет вход для NTC-резистора, но мы не обнаружили его ни на плате, ни на металлических пластинах, на которые крепятся светодиоды.

Основная плата для светодиодной лампы Osram является двухсторонней. Он содержит две микросхемы: один диодный мост для входа переменного тока, другой - ИС драйвера SSL21082AT от NXP Semiconductors. Функции, реализованные на чипе NXP, включают регулирование яркости, защиту от перегрева и контроль перегрева светодиодов, защиту от короткого замыкания на выходе и режим перезапуска в случае отключения питания.Эта микросхема имеет встроенный внутренний выключатель высокого напряжения и работает как понижающий преобразователь в режиме граничной проводимости (BCM).

main-heat-sink-for-the-Osram-LED-bulb

Основным радиатором для светодиодной лампы Osram является цилиндрическая отливка, показанная здесь в четырех частях после снятия с корпуса колбы. Металлическая винтовая резьба крепится к пластиковому корпусу, удерживающему плату преобразователя переменного / постоянного тока, что видно здесь.

BCM - это квазирезонансный метод, используемый для повышения энергоэффективности. Основная идея BCM состоит в том, что ток индуктора начинается с нуля в каждом периоде переключения.Когда силовой транзистор повышающего преобразователя включен на фиксированное время, пиковый ток индуктора пропорционален входному напряжению. Текущая форма волны треугольная; поэтому среднее значение в каждом периоде переключения пропорционально входному напряжению.

Osram-LED-bulb-3

После того, как заливочный материал был удален с печатной платы лампы Osram, на плате стала видна ИС драйвера SSL21082AT от NXP Semiconductors. Другая микросхема на плате является мостовым выпрямителем. Конденсаторы и индукторы управления энергией установлены на другой стороне платы.

Osram-LED-bulb-4

Osram-LED-bulb-disassembled

Энергия накапливается в индуктивности при включенном переключателе. Ток индуктора равен нулю, когда полевой МОП-транзистор включен. Амплитуда накопления тока в катушке индуктивности пропорциональна падению напряжения на катушке индуктивности и времени включения переключателя MOSFET. Когда полевой МОП-транзистор выключен, энергия в индуктивности высвобождается в направлении выхода. Ток светодиода зависит от пикового тока через индуктор и от угла диммера. Новый цикл начинается, когда ток индуктора становится равным нулю.

3M
Светодиод 3M имеет отличительный внешний вид благодаря белой цилиндрической колонне высотой 2 дюйма, видимой под полупрозрачным пластиковым куполом. Колонна - это просто металлический радиатор; по-видимому, это не имеет никакого отношения к рассеиванию света.

3M-LED-bulb

Светодиодная лампа 3M со снятым пластиковым шаром. Белый столбец является радиатором и мало влияет на светоотдачу. Светодиоды расположены вокруг оправы пластиковой лампы в металлическом радиаторе.

Светодиоды установлены на гибкой плате, подключенной к другому 2-дюймовому входу.- высокий радиатор, который также образует опору для основания колбы. Пластиковая втулка идет по нижней части радиатора, чтобы удерживать металлические резьбовые винты и поддерживать ножной контакт в нижней части основания. Радиатор и колонка вместе весят 2,4 унции.

3M-LED-bulb-2

Цоколь лампы 3M состоит из пластиковой втулки вокруг радиатора, к которой крепятся металлические резьбы и контактный нож. Электрические соединения находятся на гибкой цепи, содержащей светодиоды и преобразователь переменного / постоянного тока. Здесь виден контакт, который изгибается через боковую сторону пластиковой втулки для контакта с металлической резьбой, и второй контакт, который касается контакта на ножном контакте (справа).

Гибкая печатная плата, на которой расположены светодиоды, также содержит схему драйвера переменного / постоянного тока. Это CL8800 от Microchip Technology. Эталонная конструкция состоит из CL8800, шести резисторов и мостового выпрямителя (устройство Fairchild). Два-четыре дополнительных компонента являются необязательными для различных уровней защиты от переходных процессов. Эталонный дизайн Microchip довольно близок к тому, что мы нашли в лампе 3M.

CL8800-simplified-block-diagram

Опорная цепь для микросхемы CL8800 близка к цепи, обнаруженной на светодиодной лампе 3M, хотя лампочка 3M имеет дополнительную RC-сеть (здесь не показана) для затемнения фазы.

Схема управления делит цепочку из 25 светодиодов на два набора из пяти, один набор из четырех и один набор из шести. Мы не уверены, почему 3M так разделило количество светодиодов. Их ориентация, однако, интересна. Они сидят на выступе, образованном радиатором, и направлены прямо вверх. Прозрачный карбонатный шар помещается на том же выступе, поэтому светодиоды на самом деле направляются к краю самого пластикового шара, а не светят сквозь шар изнутри корпуса.

3M-LED-bulb-flex-circuit-close-up

Крупный план гибкой цепи на светодиодной лампе 3M, которая содержит как схему преобразования переменного / постоянного тока, так и светодиоды

Схема светодиодного драйвера довольно проста и размещена на гибкой схеме без каких-либо заливочных смесей. Согласно паспорту Microchip, шесть линейных регуляторов тока потребляют ток на каждом отводе и последовательно включаются и выключаются, отслеживая входное синусоидальное напряжение. Микросхема минимизирует напряжение на каждом регуляторе при проводке, обеспечивая высокую эффективность.

3M-LED-bulb-3

Выходной ток на каждом отводе индивидуально устанавливается резистором. Сеть RC, состоящая из резистора и трех конденсаторов параллельно, на входе мостового выпрямителя обеспечивает фазовое затемнение. Два других компонента обеспечивают защиту от переходных процессов при подключении к линии переменного тока. Всего в гибкой схеме имеется 13 дискретных компонентов, которые обеспечивают защиту от переходных процессов, регулировку фазы и устанавливают токи в светодиодных цепочках.

Feit Electric Co.
Лампа от Feit Electric имела самую странную ориентацию для светодиодов из всех рассмотренных нами. Пластина диаметром 1 7,8 дюйма, на которую крепятся 36 светодиодов, частично скрыта в собранной лампе круглым пластиковым элементом с отверстием диаметром 1 дюйм в середине. Эта часть монтируется поверх светодиодной пластины. Итак, взгляд на собранную лампочку дает представление о пластиковом элементе и всего пять светодиодов, видимых в центре пластины под отверстием в ее середине.

Feit-LED-bulb

Герметизирующий материал на печатной плате лампы Feit, видимый здесь у основания радиатора, удваивается как элемент конструкции, удерживающий ножной контакт на месте.

Feit-LED-bulb-2

Три винта прикрепили светодиодную пластину к радиатору на светодиодной лампе Feit. Обратная сторона светодиодной пластины, видимая здесь, имела термическое соединение, нанесенное между поверхностями радиатора и светодиодной пластины.

Мы в недоумении, почему Feit установил пластиковый элемент поверх большинства своих светодиодов. Часть блокирует большую часть света, который они излучают. (У нас нет способа количественно определить количество света, проникающего через пластик. Но неофициальные тесты здесь показывают, что мало его проникает.) Таким образом, подавляющее большинство испускаемых люменов исходит от пяти светодиодов в центре пластины.

Feit-LED-bulb-4

Feit-LED-bulb-3

Светодиодная лампа Feit разместила пластиковый диск над всеми, кроме пяти, из 36 светодиодов. Мы не уверены почему.

Остальная часть механического дизайна колбы не столь таинственна. Светодиодная панель крепится к вершине здоровенного радиатора из литого металла весом 3,8 унции с помощью трех винтов. Радиатор служит основным корпусом колбы. Схема преобразователя переменного / постоянного тока помещается в пластиковый цилиндр, который вставляется в основание радиатора и крепится к нему двумя винтами.

Feit-LED-bulb-diode-bridge-IC

После измельчения заливочного материала на печатной плате светодиодной лампы Feit были обнаружены диодный мост и светодиодный драйвер SSL2103T от NXP Semiconductors с одной стороны, большие элементы накопления энергии и силовые полевые МОП-транзисторы с другой.

Электроника помещена в пластиковый цилиндр, который служит его корпусом. Заливной материал обширен, заполняя цилиндр. Он также служит конструктивным элементом, поддерживающим винтовое основание колбы и контактную ножку. Печатная плата, содержащая электронику, двусторонняя и простирается почти до основания цоколя лампы.Отрицательный вывод к доске удерживается металлической резьбой при помощи заливочного материала. Два провода идут от платы к плате светодиодов и, кажется, там припаяны вручную. Сама плата оплавлена ​​оплавлением.

Заливочный материал скрыл некоторые детали на печатной плате, но на плате находятся два мощных полевых МОП-транзистора, микросхема диодного моста, пять больших колпачков, трансформатор и по меньшей мере 22 дискретных компонента, состоящих из резисторов, маленьких колпачков и диодов. Входной мостовой выпрямитель, кажется, защищен с помощью фузистора.

Основной чип - это светодиодный драйвер SSL2103T от NXP Semiconductors. SSL2103 - это, по сути, преобразователь с обратной связью, который работает в сочетании с диммером с фазовым срезом непосредственно от выпрямленной сети. Он реализует затемнение через интегральную схему, которая оптимизирует кривую затемнения. Выходы привода доступны для резистивного переключения прокачки.

Несмотря на то, что заливочный материал скрывает некоторые детали соединения, схема кажется близкой к эталонной конструкции NXP для чипа.Сетевое напряжение выпрямляется, буферизируется и фильтруется во входной секции и подключается к первичной обмотке трансформатора. Переданная энергия сохраняется в конденсаторе и фильтруется перед запуском светодиодной цепи.

Печатная плата также включает в себя два силовых полевых МОП-транзистора. Кажется, что это часть схемы регулировки яркости, которая разделяет и фильтрует напряжение выпрямленной сети, чтобы обеспечить вход для формирования кривой изменения яркости. Выход привода отвода от микросхемы NXP управляет MOSFET для переключения резисторов отвода, которые включены в таймер для функции затемнения.Другой MOSFET является главным выключателем для трансформатора обратного хода.

Feit-ac-dc-converter-circuit

Схема преобразователя Feit переменного / постоянного тока была близка к эталонной схеме, которую NXP Semiconductors предоставляет для своего преобразователя SSL2103.

Существует также буферная схема, состоящая из двух конденсаторов и индуктора. Схема накапливает энергию, чтобы преобразователь мог непрерывно передавать мощность на светодиодную цепь, несмотря на любые колебания питающей сети. Он также фильтрует пульсирующий ток, генерируемый преобразователем, для подавления любых выбросов от сети.

Наконец, другая часть схемы состоит из конденсатора, выпрямительного диода, резистора, ограничивающего пиковый ток, и защитного стабилитрона и используется для генерации внешнего источника VCC для ИС.

Philips Lighting Co.
Один интересный момент, касающийся лампы Philips, связан с отводом тепла. Другие луковицы, которые мы исследовали, имели металлические радиаторы весом от 1,3 до 3,8 унции. Лампа Philips справляется с тепловыми проблемами без дополнительного нагрева.Единственным компонентом, который распространяет тепло, является диск диаметром 2,5 дюйма, на который крепятся 26 светодиодов, 13 в сторону. Более того, вы можете ожидать, что дизайнеры поразят светодиоды на диске так, что они не будут монтироваться прямо напротив друг друга - такое расположение также поможет распределить тепло. Но светодиоды по обе стороны диска расположены прямо напротив друг друга. Похоже, что светодиодное тепло не было проблемой в этом дизайне.

Одной из причин является наличие термистора с отрицательным температурным коэффициентом (NTC) на плате светодиодов.Но оказалось невозможным отследить сеть температурной компенсации именно потому, что на плате драйвера есть три слоя, один скрытый. Еще более усложняет анализ схемы тот факт, что две шестиконтактные ИС, кажется, обрабатывают преобразование AC-DC, и ни одна из них не помечена ни логотипом производителя, ни номером детали.

Поскольку основные микросхемы не могут быть идентифицированы, мы можем только предположить, как работает драйвер светодиода. Наличие трансформатора, двух больших конденсаторов и силового транзистора npn (от STMicroelectronics) на печатной плате, похоже, указывает на то, что преобразователь имеет конструкцию обратного хода.Мы предполагаем, что сеть температурной компенсации находится в смещении переключателя, подающего ток на светодиоды от обратного трансформатора. Два транзистора, кажется, управляют светодиодным током. Всего мы насчитали 32 небольших дискретных компонента, состоящих из резисторов, диодов и конденсаторов. Завершающими компонентами платы были чип мостового выпрямителя и три других силовых конденсатора.

Phillips-LED-Bulb-6

У светодиодной лампы Philips не было радиатора, кроме двухсторонней пластины, держащей светодиоды. Одна из причин: температурная компенсация.На этом снимке светодиодной пластины виден резистор NTC.

Оказывается, что механическая конструкция светодиодной лампы, не содержащей радиатора, может быть довольно простой (а некоторые могут назвать ее элегантной). Лампа Philips в основном представляет собой пластиковый корпус, который закрывает светодиодную пластину и печатную плату драйвера, а также поддерживает металлическую резьбу и контактную ножку.

Phillips-LED-Bulb 2

Диодный мост и силовой транзистор NPN видны на одной стороне платы светодиодной лампы Philips. Другая сторона содержит компоненты накопления энергии и две неопознанные интегральные схемы, обеспечивающие температурную компенсацию, затемнение и преобразование мощности.

Форм-фактор отличается от других ламп из-за двусторонней светодиодной панели. Лампа Philips - это не столько лампочка, сколько диск. Вместо того, чтобы помещать светодиоды в прозрачный корпус, похожий на шар, устройство Philips представляет собой плоский профиль с пластиковой оболочкой для двусторонней светодиодной панели. Корпус, кажется, просто защелкивается над светодиодной панелью и платой драйвера.

Phillips-LED-Bulb-3

Не так уж много светодиодной лампы, когда ее можно построить без радиатора. Лампа Philips в основном состоит из печатной платы и светодиодной пластины вместе с пластиковым корпусом, который также поддерживает контактную ножку.

Phillips-LED-Bulb-4

Ножной контакт крепится к печатной плате лампы Philips с помощью проводки, видимой здесь. Соприкосновение с металлической резьбой винта происходит через проволоку, которая сжимается между резьбой и пластиковым корпусом.

А поскольку лампа Philips не содержит радиатора, она довольно легкая. Но его дискообразный контур может показаться немного странным для потребителей, привыкших ввинчивать вещи, имеющие форму сфер, в легкие розетки. И он излучает большую часть своего света с двух сторон, определяемых ориентацией светодиодных пластин.Он рассчитан на диффузию в пластиковом корпусе для освещения в других направлениях.

,

LED FAQs | Светодиодное освещение

Что означает светодиод?

LED - это сокращение от светодиода.

Как долго работают светодиоды?

Светодиоды

отличаются исключительно длительным сроком службы. Многие светодиоды имеют номинальный срок службы до 50000 часов. Это примерно в 50 раз дольше, чем у обычной лампы накаливания, в 20-25 раз дольше, чем у обычного галогена, и в 8-10 раз дольше, чем у обычного КЛЛ. Используется 12 часов в день, 50000 лампочек прослужит более 11 лет.Используется 8 часов в день, это будет длиться 17 лет!

Где можно использовать светодиоды?

Их можно использовать практически где угодно. Светодиодные замены уже доступны для типов ламп, таких как A-образные, PAR-отражатели, MR-отражатели, декоративные, нижняя камера и многое другое. При использовании с диммерами, особенно с системами с диммером, которые поддерживают множество ламп, мы рекомендуем сначала протестировать несколько светодиодов для проверки совместимости.

Должны ли светодиоды использоваться в закрытых светильниках?

Закрытые приспособления определяются как не только воздухонепроницаемые, но и приспособления, которые закрыты сбоку, сзади и открыты спереди, например, многие направляющие головки.Светодиоды, которые используются в светильниках, где их длина составляет менее 1/2 дюйма по окружности лампы, также считаются закрытым приложением. Если вы планируете использовать светодиоды в этих типах приложений, вам следует использовать светодиод, который рассчитан на для закрытых светильников. Использование светодиодной лампы, не предназначенной для закрытых светильников, в этом типе применения может вызвать мерцание светодиодной лампы и значительно сократить срок ее службы. В настоящее время

Bulbs.com предлагает широкий ассортимент закрытых светодиодных индикаторов различной формы.Светодиоды, не предназначенные для закрытых светильников, должны использоваться только в светильниках, открытых спереди, где линза лампы открыта по бокам и сзади, и должны иметь пространство не менее 1/2 "по окружности лампы.

Каковы преимущества перехода на светодиод?

Преимущества перехода на LED многочисленны. Вот лишь некоторые из преимуществ: светодиоды потребляют намного меньше электроэнергии, чем другие лампы, имеют чрезвычайно длительный срок службы, выделяют очень мало тепла, не излучают ультрафиолетовое или инфракрасное излучение, не содержат ртути, устойчивы к ударам и вибрации и могут эффективно работать в чрезвычайно холодных условиях.Для получения дополнительной информации о преимуществах светодиодов см. Светодиод: Правильно ли это для вас?

Почему светодиоды стоят дороже, чем другие типы лампочек? Они того стоят?

Светодиод

по-прежнему является новой технологией, а затраты на производство качественного продукта по-прежнему высоки. Тем не менее, цены резко упали всего несколько лет назад, и ожидается, что цены будут продолжать падать. С точки зрения того, стоят ли светодиоды дополнительных затрат, полезно взглянуть на стоимость эксплуатации лампы в дополнение к первоначальной стоимости.Экономия энергии, реализованная при переходе на светодиод, означает, что дополнительные первоначальные затраты часто окупаются довольно быстро, и вы в конечном итоге сэкономите деньги в течение срока службы лампы. Если вы хотите увидеть это в действии, посмотрите наш Калькулятор энергосбережения. Вот пример: для постоянного клиента, который может включать свет всего 10 часов в неделю - срок окупаемости составляет более 10 лет. С другой стороны, клиент розничной торговли или ресторана, который зажигает свет в течение 90-100 часов в неделю, рассчитает срок окупаемости светодиодной PAR в размере 70 долларов США менее чем за 18 месяцев.Если вы решите, подходит ли вам светодиодный индикатор, необходимо учитывать оценку окупаемости.

Есть ли разница между светодиодом за 10 долларов и светодиодом за 50 долларов?

Да. Светодиоды очень похожи на бытовую электронику и качество действительно имеет значение. Чтобы светодиод функционировал должным образом и обеспечивал приемлемую светоотдачу, все компоненты должны быть долговечными. Это всегда хорошая идея купить у производителя и продавца, который, как вы уверены, будет поддерживать продукт.Если вы хотите узнать больше о компонентах и ​​о том, как недорогие светодиоды сочетаются с высококачественным продуктом, посмотрите «Повесть о двух лампочках».

Будет ли светодиод излучать достаточно света, чтобы заменить мою текущую лампу?

Для большинства приложений да. Готовые светодиодные продукты теперь надежно заменяют лампы накаливания до 100 Вт, а специальные продукты доступны для замены даже более высокой мощности. Если вы хотите узнать больше о светодиодной светоотдаче, ознакомьтесь с этой статьей о светоотдаче.

Какое качество светодиодного освещения?

Если вы покупаете качественный продукт, качество света отличное. Индекс цветопередачи (CRI) обычно используется для измерения качества света по шкале от 1 до 100. Большинство светодиодов имеют рейтинг CRI не менее 80, а многие имеют рейтинг 90 и выше.

CRI

Color Rendering Index - международная система, используемая для оценки способности лампы отображать цвета объектов.Чем выше CRI (по шкале 0-100), тем богаче и точнее цвета обычно появляются. Различия CRI между лампами обычно не видны глазу, если разница не превышает 3-5 баллов.

Насколько зеленые светодиоды?

Светодиоды

очень зеленые. Для начала они потребляют гораздо меньше электроэнергии, чем многие другие осветительные приборы. Это означает, что для их эксплуатации необходимо производить меньше электроэнергии, что приводит к снижению выбросов от электростанций, особенно в районах, где распространены угольные электростанции.В отличие от КЛЛ, они не содержат ртути. Благодаря длительному сроку службы они также сокращают количество твердых отходов: если вы замените лампу накаливания на светодиодную, вы предотвратите выброс 50 000 часов накаливания. Кроме того, они выделяют очень мало тепла и могут снизить потребление энергии, связанное с HVAC. По оценкам Министерства энергетики США, более широкое внедрение светодиодов в течение следующих 15 лет также уменьшит потребность в электричестве от освещения на 62 процента, предотвратит выбросы углерода в объеме 258 миллионов метрических тонн и устранит необходимость в 133 новых электростанциях.

Можно ли использовать светодиоды с диммерами?

Обычно да. Многие светодиоды специально указаны как затемняемые. Некоторые системы затемнения работают со светодиодами лучше, чем другие, поэтому лучше протестировать один или два, прежде чем полностью перезапускать пространство.

Есть ли скидки / льготы / налоговые льготы для перехода на светодиод?

Во многих случаях да. Чтобы выяснить, имеете ли вы право на скидку или другую поощрительную программу, вы можете обратиться к сайту DSIRE Министерства энергетики или позвонить в Bulbs.com Специалист по освещению.

,
