Виды диммеров для светодиодных ламп 220В

Экология потребления.Дом: Диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии

После появления ламп накаливания производители практически сразу придумали устройство, которое будет регулировать их яркость. Первые диммеры представляли собою устройство, которое поглощало электричество. На сегодняшний день все гораздо проще. На рынке вы сможете встретить широкий ассортимент этого продукта, который вам точно понравится. Светодиодные диммеры также считаются распространенными и используются для светодиодных светильников.

В этой статье вы найдете подробную информацию об их устройстве. На сегодняшний день эти продукты могут включать в себя ряд функций, которые облегчат вашу жизнь. В этой статье вы узнаете, как правильно выбрать диммер для светодиодных ламп?

Совместимость светодиодных ламп с диммерами

Вам никогда не следует путать светодиодную лампу с простыми светодиодами. Светодиодная лампа является самостоятельным устройством, которое необходимо просто подключить к электричеству. Вот ее основные схожести с другими продуктами:

  1. Светодиодная лампа также имеет стандартный цоколь типа E — резьбовой.
  2. Эту продукцию вы легко сможете подсоединить в своем доме. Использовать ее можно для работы в стандартной электрической сети.
  3. Световой поток у этого устройства также имеет сходства с обычными лампами.

Светодиодная лампа в первую очередь будет состоять из рассеивателя для диодов. Эти устройства также могут иметь разную мощность. Для того чтобы узнать какой диммер для светодиодных ламп лучше вам необходимо будет узнать мощность лампы. При покупке данной продукции вы обязательно должны увидеть, что на этом устройстве указывает производитель. Для того чтобы в стандартной системе освещения вы легко могли регулировать яркость освещения были придуманы светодиодные диммеры. Также светодиодная лампа обязательно должна иметь эту функцию. Производитель обычно указывает это на своей упаковке. Вот, что может быть написано на упаковке:

  • Есть возможность регулировки яркости.
  • Устройство является «Диммируемым».
  • Светильньник поддерживает функцию Dimmable.

Также те лампы, которые поддерживают эту функцию имеют на коробке надпись, которую можно увидеть на фото ниже.

В этих лампах уже заложена функция регулировки света. Именно поэтому вы легко можете ней управлять даже с помощью обычного диммера. Диммируемые лампы стоят намного дороже обычных продуктов. Но здесь вы сможете сэкономить на применении диммеров. Диммер для светодиодных ламп будет стоить значительно дороже, так как он имеет в своей конструкции специальную ШИМ регулировку.

Популярные светодиодные диммеры на 220 Вольт

Светодиодные диммеры на сегодняшний день могут иметь огромный ассортимент. Также диммеры можно разделить и по типу установки:

Модульные диммеры для светодиодных ламп устанавливают в распределительных щитках. Эти устройства могут не только регулировать яркость, но и выполнять широкий спектр других функций. Управлять этим устройством вы легко сможете с помощью выносного регулятора.

Обычно эти устройства выпускают только для управления светодиодными лампами. В бытовых условиях их используют достаточно редко, так как они имеют высокую цену.

Моноблочные диммеры для светодиодных ламп также считаются достаточно распространенным продуктом. Этот вид считается наиболее распространенным.

Установить его вы сможете вместо обычного светильника. Для того чтобы с помощью этого прибора вы могли управлять светодиодной лампой вам потребуется функция ШИМ.

Светодиодные диммеры также могут различаться и по способу управления. Вот их основные разновидности:

  1. Поворотные. Процесс управления будет проходить с помощью ручки.
  2. Поворотно-нажимные. Процесс управления в этом устройстве будет проходить с помощью нажатия и поворота ручки.
  3. Клавишные. С помощью нажатия клавиш вы можете повышать или понижать яркость освещения.
  4. Сенсорные. Эта продукция считается более современной. С их помощью вы также можете воспользоваться и другими функциями.

Схема диммера для светодиодных ламп не отличается от схем других продуктов. На фото ниже вы сможете увидеть эту схему.

Светодиодные диммеры и их совместимость с лампами

Со светодиодными лампами работать сможет не каждый диммер. Для того чтобы осуществлять вам потребуется либо обычный диммер для специальных ламп или диммер, который имеет ШИМ функцию. Но существуют и другие проблемы. Например, некоторые компании выпускают светодиодные лампы, которые могут работать только с определенным светорегулятором. Обычно у продавцов этих товаров должны быть специальные таблицы, которые помогут определить совместимость.

При подборке светорегулятора вам также необходимо учитывать и его мощность. Вот вам советы, которые помогут провести правильные расчеты.

Но лучшим методом для проверки считается эмпирический метод. Для этого придите в магазин с лампой и проверьте ее работу.

Применение диммеров

Светодиодные диммеры на сегодняшний день имеют достаточно широкий спектр применения. Вот основные проблемы, которые можно решить с помощью светорегулятора:

  1. С их помощью достаточно легко можно организовать гибкую систему освещения. Также светорегулятор поможет разделить с помощью света помещение на определенные зоны.
  2. С его помощью вы легко сможете организовать дизайнерское решение.

  1. Современные приборы имеют достаточно высокий КПД. Принцип ШИМ позволяет избежать перегревания и выделения шума.
  2. Их применение значительно повышает уровень комфорта.

Светодиодные диммеры также могут интегрироваться с системой «Умный дом». Это позволяет внедрять различные системы освещения. Единственным недостатком, который можно выделить является цена этих устройств.

Выводы

  1. Применение этих устройств считается полностью оправданным благодаря их экономичности.
  2. Наиболее эффективным способом регулировки яркости считается система ШИМ.
  3. При выборе этой продукции лучше отдайте свое предпочтение известным маркам.
  4. Перед тем как приступать к монтажу, лучше дополнительно проверить их связку.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

econet.ru

Диммер для светодиодных ламп: таблица совместимости и принцип работы



Освещение дома является неотъемлемой частью комфортного пребывания в нем. Для большего удобства в эксплуатации современные источники света, особенно светодиодные лампы, оснащают специальным прибором – диммером.

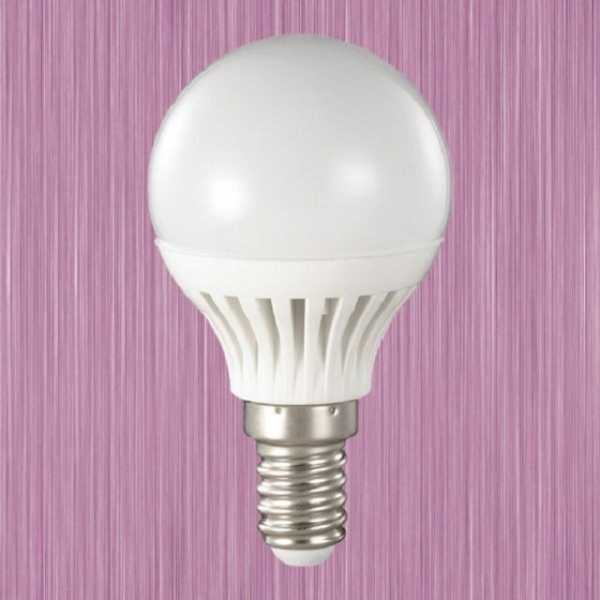

Светодиодная лампочка

Такие приборы появились практически сразу же после изобретения электрических ламп накаливания. О том, что собой представляет данный прибор и зачем его устанавливать в светодиодные лампы, расскажет наша статья.

Предназначение диммера

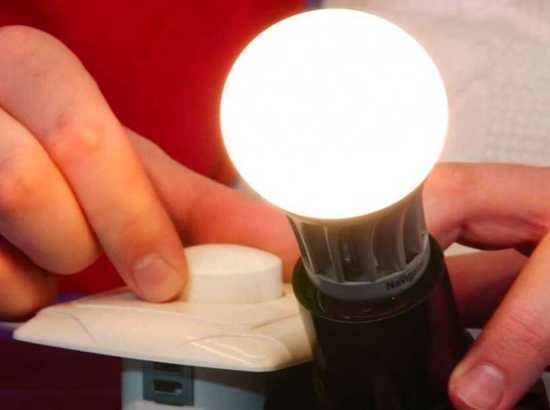

Современный диммер для лампочек светодиодного типа

Диммер для светодиодных ламп, как и для остальных типов источников света, представляет собой специальное устройство, предназначенное для изменения яркости свечения. Работает такой прибор через ограничение тока и, как следствие, мощности.
В самом начале такие приспособления являлись переменным сопротивлением. Но в такой ситуации значительное количество мощности рассеивалось в пространстве в виде тепла. Через некоторое время для изменения яркости работы светильников используют автотрансформаторы. Они обладали значительными габаритами, что вносило дискомфорт в их эксплуатацию.

На сегодняшний день современный диммер представляет собой электронное сложное устройство, которое способно не только регулировать уровень яркости ламп, но и на другие функции. К примеру, используя такие устройства можно выключать освещение по таймеры, а также осуществлять плавный запуск ламп. Модели, которые оснащены пультом дистанционного управления, могут регулироваться дистанционно.

Обратите внимание! Диммеры для светодиодных ламп, сегодня являются наиболее популярными моделями для частных домов и квартир.

Диммеры, как регуляторы уровня освещённости могут применяться для различных типов осветительных приборов.

Особенности приборов, рассчитанных для светодиодных ламп

Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.

Обратите внимание! Особенно актуальным данное устройство будет при наличии периодической необходимости изменения уровня освещенности в помещении.

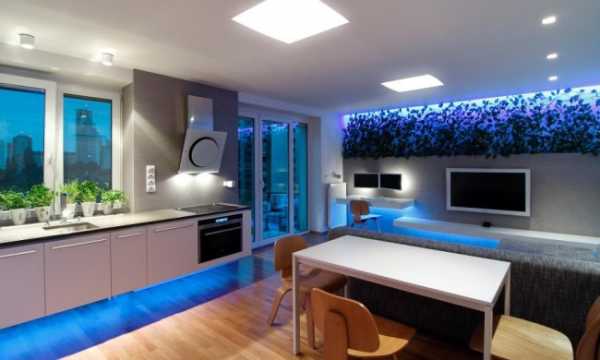

Светодиодное освещение в квартире

Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.

Обратите внимание! По мощности светодиодные лампы примерно в 10 раз меньше, чем обычные лампочки. Поэтому для работы с ними нужны диммеры с меньшей мощностью.

Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.

Конструкция и принцип работы диммеров

Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.

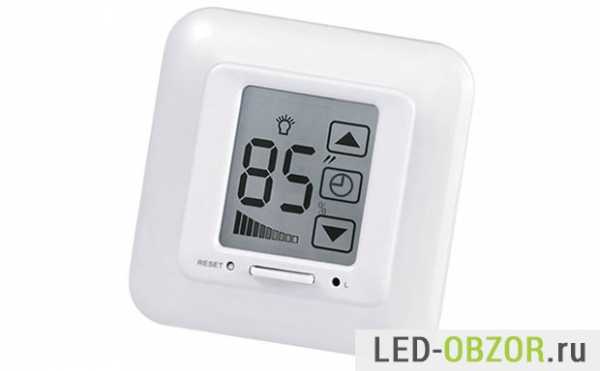

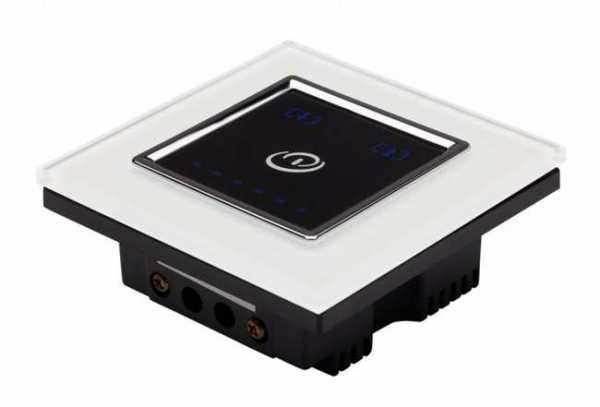

Диммер сенсорного типа управления

Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.
Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети. При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

  • отдельные светодиоды;
  • светодиодные ленты;
  • светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:

  • стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
  • работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов.

  • световой поток, схожий с аналогичными значениями для стандартных лампочек.

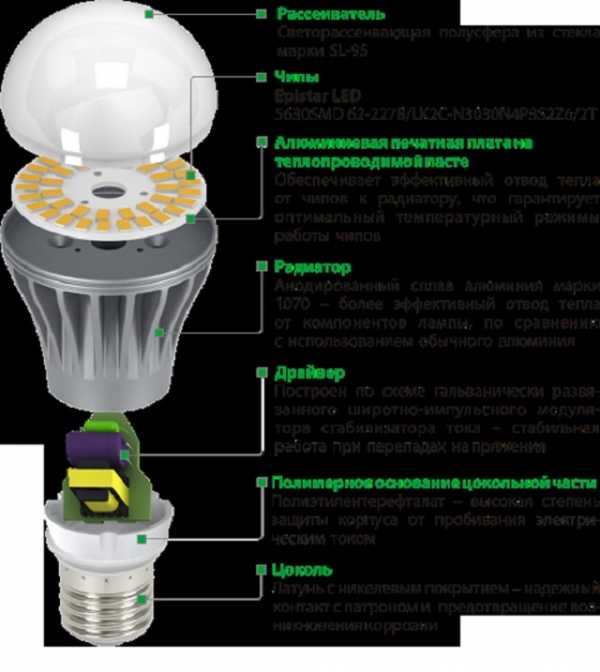

Строение светодиодной лампы



Светодиодная лампочка в своем составе имеет следующие компоненты:

  • рассеиватель;
  • светодиоды, которые смонтированы на специальной плате;
  • драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды. При этом его можно использовать для диммирования.

  • системы, через которые происходит охлаждение изделия в ходе его работы;
  • стандартный цоколь;
  • вентиляционные отверстия.

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

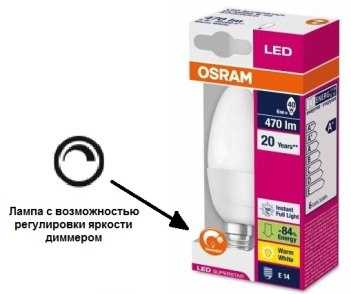

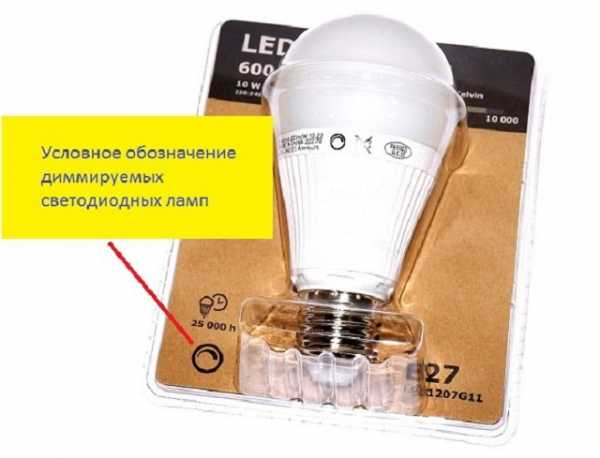

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.

Ассортимент регулирующих устройств

Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:

  • модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;

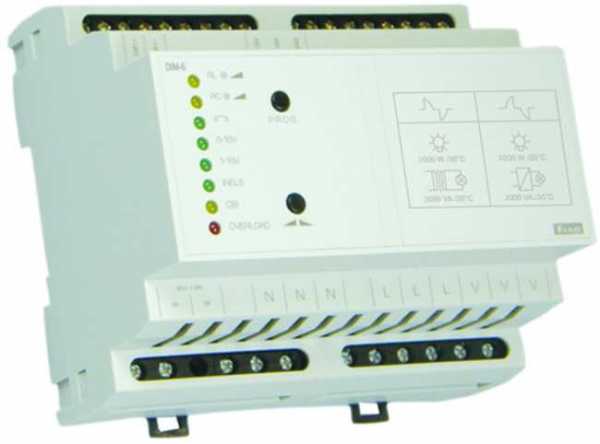

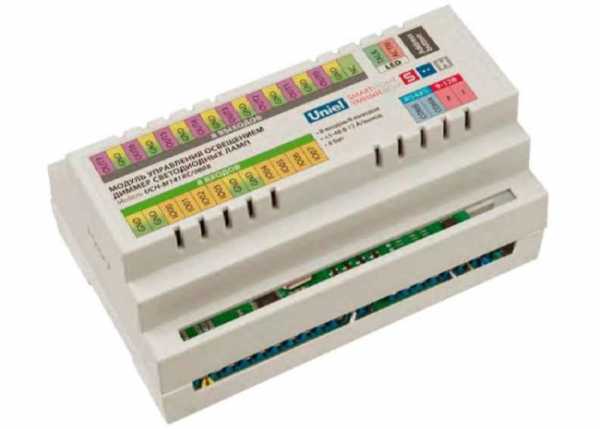

Модульный диммер

  • моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;

Моноблочный регулятор

  • выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.

Выносной блок

Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:

  • поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
  • поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;

Обратите внимание! С помощью поворотно-нажимных диммеров можно отключить нагрузку с помощью размещения регулятора в определенном положении.

  • кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
  • сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.

В доме можно использовать любые типы регуляторов уровня освещенности.

Совместимость регуляторов со светодиодными лампами

Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:

  • стандартные устройства для регулирования светодиодных лампочек;
  • специальные ШИМ-диммер.

Обратите внимание! Некоторые схемы диммеров могут работать некорректно с драйверами определённых производителей.

Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.

Таблицы совместимости диммеров и драйверов (пример)

Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

  • реализация гибкой и легко управляемой системы освещения;
  • уменьшение затрат электроэнергии;
  • отсутствие высокого выделения тепла;

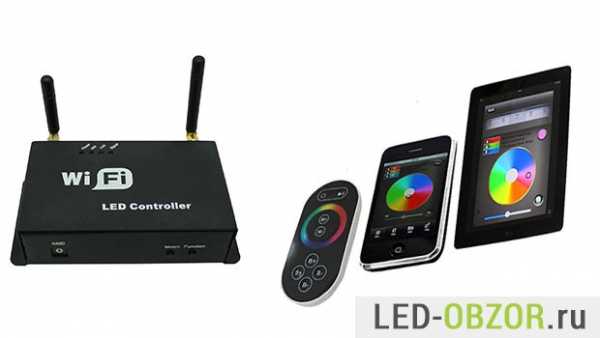

  • установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

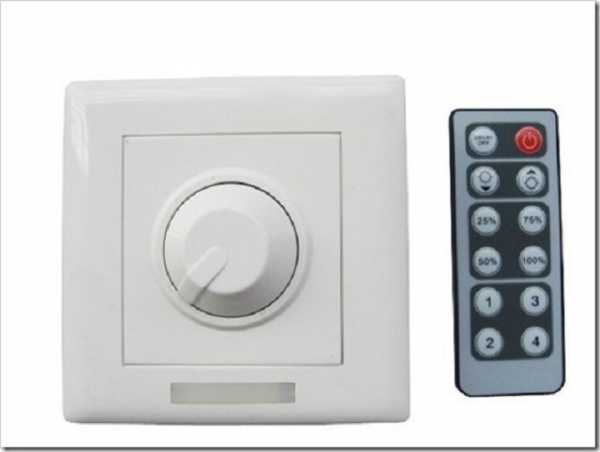

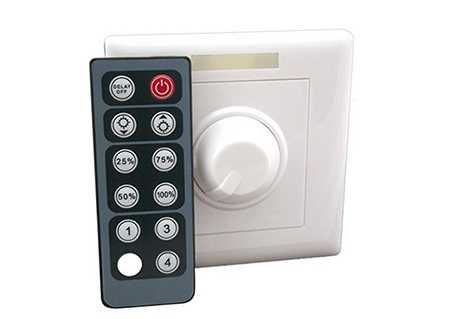

Диммер для ламп светодиодного типа с пультом

  • возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.

Заключение

Собираясь создать систему регулирования уровня освещённости помещения при наличии в нем светодиодных ламп, необходимо правильно подобрать диммер. Это даст возможность эффективно сменять подсветку в зависимости от имеющейся в доме ситуации.



1posvetu.ru

Диммеры для светодиодных ламп 220 Вольт: виды, выбор, установка

Ошибочным мнением является то, что обычный диммер подходит для светодиодной лампы 220В. Никогда не делайте так, это приведет только к одному – поломке лампы! Статья написана для предотвращения подобных ошибок, в ней даются исчерпывающие ответы на вопросы связанные с диммированием светодиодных ламп.

Что такое

Диммер (от англ. dim— затемнять) или как его еще называют светорегулятор — это устройство, устанавливаемое в качестве выключателя, который позволяет управлять световым потоком светодиодной лампы, вплоть до ее полного выключения. Также служит защитой от перенапряжений в сети. Плюс ко всему пониженный световой поток от номинального, продлевает срок службы и немного экономит ваши деньги.

Совместимость

С лампами накаливания все просто – сколько мощности (напряжения) выделено через диммер, такой яркости и свет, но со светодиодными лампами 220В все обстоит иначе, т.к. интенсивность яркости зависит не от напряжения, а от силы тока. Поэтому в быту используются специальные светорегуляторы для светодиодных ламп. Они позволяют регулировать силу тока, подаваемую на лампу. Принцип регулировки яркости светодиодных ламп 12В

Не все светодиодные лампы совместимы с диммерами. Нарушение данного требования приводит к ее выходу из строя, что не является гарантийным случаем. Производители указывают информацию о возможности диммирования на упаковке с лампой!

Запрещено использование регулируемых led ламп с простыми регуляторами предназначенных для ламп накаливания. Подобные регуляторы работают по принципу отсечки фазы, а для светодиодных этот способ недопустим.

Классификация

Все диммеры разделяются на 2 группы по функциональному назначению: тип исполнения и способ монтажа.

По способу установки

  • Модульные, устанавливаются в распределительных щитах и внешне напоминают автоматические переключатели, управление происходит одной клавишей или вынесенной отдельно кнопкой. Их используют при освещении проходных помещений общего пользования, в коридорах, подъездах.
  • Моноблочные, выглядят, как выключатель с диммером, устанавливаются, как один блок. Их используют в тонких стенах и перегородках, где нет возможности установить стандартный выключатель. Как раз моноблочные диммеры и подразделяются по типам исполнения.

По типу исполнения

  • Механические — к ним относятся клавишные и поворотные диммеры, а также комбинированный тип, когда нажатие на ручку вращения — включает свет, а поворотом регулируется яркость. Имеют самое широкое распространение и используются, как в жилых, так и промышленных помещениях. Самый экономичный и доступный тип.
  • Сенсорные — подача света регулируется прикосновением к сенсору, более высокотехнологичный тип, соответственно отличается и более высокой ценой.
  • Акустические — реагируют на громкий звук или голосовые команды. Отличный вариант для гостиной или большого помещения, где расстояние до выключателя может быть существенным.
  • Дистанционные — управляются на расстоянии, путем подачи инфракрасных или радиоволн (пультом), а также через Wi-fi (подойдет владельцам смартфонов). Этот вид широко применяется в системах управления «Умный дом».

Как выбрать

Диммер

Выбор светорегулятора зависит от многих факторов. Где он используется? Какие функции выполняет освещение? Если, устанавливать диммер в целях экономии электроэнергии, можно поставить самый простой механический, а если для дизайнерского проекта, то стоит обратить внимание на сенсорные и дистанционные.

При покупке диммера рекомендуется выбирать надежных производителей. Широкий ассортимент для дизайнерских решений представляет фирма Legrand.

Пример диммера для светодиодной лампы 220В фирмы Legrand

«ABB» отличается передовыми технологиями, но и стоимость этих регуляторов гораздо выше остальных.

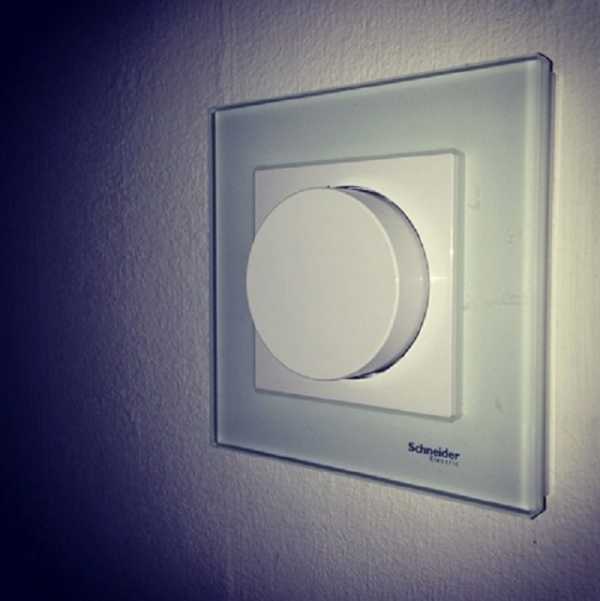

У «Шнайдер электрик» можно подобрать надежные устройства по лояльной цене.

Перед покупкой лишний раз убедитесь — можно ли использовать светодиодную лампу с диммером.

Лампу

При выборе светодиодной лампы для диммера важно учитывать их совместимость. Размер цоколя не имеет значения, будь это е14 или е27. У производителей существуют таблицы, в которых указано какой тип регулятора к какому типу лампы подходит. И если, например, люминсцентная лампа при несовместимости с диммером будет просто моргать, то светодиодная скорее всего не будет реагировать на регулировку или будет работать, но вскоре выйдет из строя.

ШИМ Диммер

Что делать, если простые светодиодные лампы уже куплены и появляется необходимость регулировки света. Менять все лампы на диммируемые? Нет! Из этой ситуации есть выход – использовать специальный шим диммер. Его конструкция позволяет использовать обычную led-лампочку.

Однако, мы не рекомендуем реализовывать регулировку яркости света при помощи шим диммера в местах с продолжительным пребыванием людей. Связано это с тем, что светодиодная лампа в купе с подобным регулятором начинает мерцать, что негативно сказывается на здоровье человека.

Диммер своими руками

Стоимость регулятора не велика и проще всего приобрести готовый в магазине. Для тех, кто хочет сделать диммер своими руками по каким-либо причинам, приводим небольшую инструкцию.

Дело это не сложное, но все же требует определенных знаний. Мы подразумеваем, что читатель умеет пользоваться паяльником и знает, как читать элементарные электронные схемы.

Первым делом изучите схему светодиодного диммера:

Из схемы видно, что для изготовления светорегулятора понадобятся следующие детали:

  1. Симистор.
  2. Динистор.
  3. Два конденсатора.
  4. Три сопротивления (один из которых подстроечный 250кОм).
  5. Текстолит

Все характеристики используемых полупроводниковых деталей указаны на схеме

Необходимый материал:

  1. Текстолит.
  2. Медный провод сечением 0,5 кв. мм. (если предполагается поверхностный монтаж, без травления платы).
  3. Припой.

После сборки самодельного регулятора по схеме, в целях безопасности, лучше всего установить его в коробку. Для возможности регулировки яркости, подстроечный резистор необходимо закрепить в корпусе коробки

Установка светорегулятора

Установить диммер гораздо проще, чем изготовить. Однако, если вы не разбираетесь в впредставленной ниже электросхеме, и не понимаете, что такое «фаза» и «ноль», лучше обратиться к специалисту.

Перед установкой светорегулятора светодиодной лампы первым делом выключите электричество в доме! Затем определитесь с местом установки. Следующим шагом – зачистите провода обычным ножом. Теперь самое важное, включите напряжение и найдите фазовый провод при помощи индикатора фаз. Обычно это провод коричневого, серого или черного цвета. После чего, установите диммер в соответствии со схемой через фазовый провод – L. Установите регулятор на место и закрепите. На этом все, осталось включить электричество и проверить работу.

Перед установкой обязательно отключите подачу электричества к месту работы, при помощи автоматического выключателя.

Видео

Подключение диммера ответственная операция и лишний раз нужно убедиться во всех своих действиях. Видео наглядно показывает, как правильно подключить регулятор. Видео будет очень полезно новичкам, особенно ничего не понимающим в электричестве

Итоги

В использовании диммера видны только положительные стороны: экономия электроэнергии, увеличение срока службы лампы, возможность установки необходимого уровня яркости в помещении.

Выбирая регулятор света для led-лампы, в первую очередь, обращайте внимание на производителя, постарайтесь не покупать китайский ширпотреб. Если хотите сэкономить, то, как минимум, выбирайте зарекомендовавших себя производителей.



ledno.ru

Диммер для светодиодных ламп 220в: как выбрать и подключить

Современный диммер для светодиодных ламп имеет сложную электрическую схему, работа которой заключается в регулировке светового потока. Вдобавок он служит защитой от перенапряжения, исполняет роль распределителя нагрузки и экономит электрический ресурс, продлевая срок службы ламп.

Знакомимся с устройством и работой диммера

Регуляторы для светодиодных ламп напряжением 220 В схожи по функциональности и строению с моделями для других источников света. Вообще – это выключатель с регулировочным колесом или кнопками. На корпусе имеются подключения к цепи для подсоединения проводов. Функциональность регулятора заключается в отсекании амплитуды напряжения. Поворачивая колесо или нажимая кнопки, изменяется яркость свечения лампы, а значит, и всего освещения. Диммеры для светодиодных ламп имеют свои особенности:

  • диммером нельзя регулировать яркость каждого цикла включения освещения. Лучше это делать периодически. Если требуется меньшая яркость света при каждом включении, в осветительных приборах надо установить лампы меньшей мощности;
  • для работы диммера с LED лампами обязательно нужен дроссель. Это связано с тем, что такие модели рассчитаны на меньшую мощность;
  • LED лампы имеют в 10 раз меньшую мощность от обычных источников света, что требует применения для них маломощных диммеров;
  • и, наконец, основное их отличие заключается в регулировке. Яркость LED ламп регулируется не понижением или повышением силы тока, а за счет изменения его импульсов в электросети.

Именно эти особенности указывают, почему нельзя ставить диммер LED ламп с другими типами ламп. Выключатель и лампы должны иметь совместимость.

Различие по управлению

Существуют разные виды диммеров для светодиодных ламп, которые различаются своим управлением:

  • механическое управление производится кнопкой или колесом. Механизм может быть поворотный, нажимной или поворотно-нажимной. При поворачивании колеса или нажиме кнопки изменяется яркость освещения;
  • электронное управление имеет выключатель, у которого стоит сенсорный или инфракрасный датчик;
  • акустическая регулировка происходит за счет наличия датчика, реагирующего на громкие звуки, например, голос человека. Недостатком такого управления является незапланированное изменение яркости освещения от звука случайно упавших предметов;
  • дистанционная регулировка выполняется через пульт управления. Таким диммером удобно регулировать или включать освещение, не вставая с места.

Из всех рассмотренных моделей самым надежным можно считать поворотный выключатель. Его механизм отличается простотой и приемлемой ценой. При выполнении монтажа проще всего найти комплектующие. Одним из основных и популярных производителей диммеров считается фирма Легранд.

Различие по типу установки

Современные модели LED диммеров имеют большой ассортимент, которые различаются типом установки:

  • модульные модели крепят на DIN-рейку и располагают в распределительном щите. Управление ими производят через выносные регуляторы. Кроме изменения яркости свечения ламп, выключатель имеет дополнительные функции;
  • моноблочные модели достаточно распространены. Их можно установить вместо обычного выключателя, но они должны иметь ШИМ функцию;
  • по типу установки регуляторы бывают для скрытой и наружной электропроводки.

Что такое ШИМ?

Расшифровка ШИМ означает широтно-полюсная модуляция. Она применяется для регулировки свечения светодиодных ламп. Принцип работы ШИМ генератора заключается в вырабатывании высокочастотного тока около 200 Гц, который требуется для работы LED лампы. Изменение яркости свечения происходит от смены напряжения, ширины и времени положительного импульса. На выходе ШИМ генератора образуется электрический сигнал, при этом частота и величина тока не изменяются.

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

  1. Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
  2. Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
  3. Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор. Это может быть надпись или круглый значок.

Расчет максимального количества ламп

При выборе регулятора для установки своими руками на домашнее освещение необходимо учитывать его мощность. Рассчитать максимальное количество LED ламп на 220 В по принципу расчета обычных источников света не получится. Проще всего можно за консультацией обратиться к специалисту или, если для освещения комнаты используется 1 лампа 220 В, взять ее с собой в магазин и испытать на работоспособность методом подключения к регулятору.

Но если принято решение самостоятельного расчета, давайте рассмотрим различия между обычными и светодиодными источниками света 220 В:

  • количество обычных источников света можно рассчитать делением максимальной мощности регулятора на мощность одной лампы;
  • чтобы рассчитать максимальное количество LED источников света 220 В, необходимо максимальную мощность регулятора разделить на 10. Получившийся результат разделить на мощность светодиодной лампы.

Самостоятельная установка регулятора

Процесс подключения регулятора своими руками довольно прост:

  1. Отключите на электросчетчике подачу электроэнергии.
  2. В месте установки надо подрезать электропроводку и зачистить концы проводов.
  3. Подать электричество в сеть и тестером или пробником найти фазовый провод. После этого электроэнергию опять надо отключить.
  4. На регуляторе фазовый провод подсоедините к разъему с буквой L, а другой провод вставьте в разъем с буквой N. После этого зажмите провода зажимами и проверьте прочность соединения.
  5. После того как вся схема собрана, ровно выставьте диммер, отрегулировав его регулировочными болтами.
  6. Сверху закрепите декоративный кожух и, подав напряжение, испытайте работоспособность системы.

На данном этапе, если все приборы освещения работают нормально, установку регулятора своими руками можно считать оконченной.

Самодельный регулятор

Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.

Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.

Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.

Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

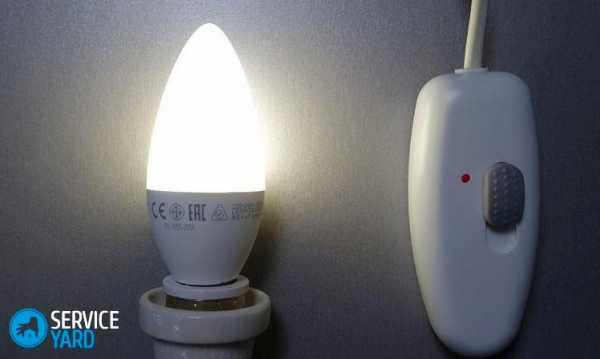

Светодиодные лампы с диммером

Всю большую популярность набирают светодиодные лампы с диммером. Они появились немного позже после привычной всем лампы накаливания. С помощью диммера можно регулировать освещенность в помещении. К данному устройству отлично подходят светодиодные лампы, но не все, а только со специальными характеристиками. Помимо регулировки светового потока, вам будет доступна функция включения и выключения света по установленному таймеру. В настоящее время управлять светильником с диммером можно с помощью дистанционного пульта управления. С данным устройством мы разберемся подробнее в нашей статье.

к содержанию ↑

Преимущество использования диммеров

Хотим сказать, что диммер актуально использовать в силу того, что он значительно сэкономит электроэнергию в вашем доме, и не только. Даже энергосберегающие лампочки не способны, когда нужно вам, светить приглушенным или ярким светом, так как освещенность у них не меняется.

Перед тем, как ответить на вопрос, можно ли использовать светодиодные лампы с диммером, вам следует ознакомиться с положительными свойствами данной конструкции:

  • Возможность самостоятельно регулировать уровень освещения путем круглого переключателя или пульта управления.
  • Уменьшение финансов на оплату потребляемого электричества.
  • Отсутствие большого количества тепла.
  • Возможность изменения цвета освещения, создание разных световых эффектов.
  • Высокий срок эксплуатации прибора.

Важно! Единственным недостатком диммера является его высокая цена и установка оборудования.

к содержанию ↑

Виды и их особенности

Не путайте светодиод или светодиодную ленту со светодиодной лампочкой — это совершенно разные понятия. Для установки обычного светодиода нужны специальные условия, а вот лампочка — это готовое устройство с запрограммированным драйвером. Она может работать от любого электричества в любых светильниках, независимо от цоколя и внешних условий. Светодиодные лампочки могут продаваться со встроенным диммером, характеристики которого должны быть указаны на самом приборе или на его упаковке.

Маркировка

Многие производители указывают на лампочке возможность установки диммера такими маркировками:

  • Вписанная в характеристику изделия функция “возможность регулировки освещения”.
  • Название лампочки добавляют словом “диммируемая”.
  • Если вы купил импортную лампочку, то поищите на ней слово Dimmable.

Важно! Не забудьте, что диммеры могут быть не только специального назначения, но и обычные, которые существенно экономят электроэнергию. Сама лампа вам обойдется на порядок дороже простой светодиодной, но зато вы компенсируете на меньшей цене самого диммера. Такая система способна работать с лампами разной мощности — от 12 до 220 вольт.

По совместимости

Давайте разберем первый признак классификации диммера. Итак, он подходит для следующих источников света:

  • Для энергосберегающих лампочек (функцию регулировки освещения выполняют не все виды источника света).
  • Для галогенных лампочек.
  • Для обычных ламп накаливания, для которых подходят только специальные диммеры.
  • Для светодиодов.

По способу установки:

  • Щитовые, которые монтируются в электропроводящий щит. Такую конструкцию часто называют модульной.
  • Приборные — устанавливаются в коробку, предназначенную для монтажа.
  • Настенные — занимают место стандартного выключателя. Они считаются самыми популярными и удобными, так как устройство легко установить и при необходимости заменить.

По способу управления:

  • Поворотные, которые регулируются поворотным рубильником.
  • Пультовые — управляются клавишами на специальном пульте.
  • Сенсорные, где один диммер является сенсорным механизмом регулировки уровня освещенности.
  • Акустические — управляются с помощью встроенного датчика, реагирующего на голос человека и прочие.

к содержанию ↑

Как установить диммер на светодиодные лампы?

Итак, мы подошли к самому главному вопросу — как произвести установку диммера в светодиодную лампу. Вот вам наглядная инструкция:

  1. Отключаем подачу электроэнергии (рубильником или электрощитом в квартире).
  2. Подрезаем в месте установки электропроводку, а затем зачищаем концы свисающих проводов.
  3. Подаем электричество в сеть. Находим пробником или тестером фазовый провод. Снова отключаем электроэнергию.
  4. Подсоединяем фазовый провод на регуляторе к разъему с обозначением L. Вставляем другой провод в разъем с обозначением N. Зажимаем провода несколькими зажимами, а после — проверяем прочность нашего соединения.
  5. Выставляем ровно диммер, регулируя его встроенными регулировочными болтами.
  6. Закрепляем сверху конструкции декоративную отделку, подаем напряжение, испытываем работоспособность регулировочной системы.

Вот и все! Установка регулятора окончена! Можно смело пользоваться своей новой находкой!

к содержанию ↑

Видеоматериал

Подбор диммера теперь для вас не является проблемой, ведь вы уже знаете все нюансы не только самого устройство регулировки освещения, но и способы его установки. Шагайте в ногу со временем!

Поделиться в соц. сетях:

serviceyard.net

Виды диммеров для светодиодных ламп на 220В, подключение

В последнее время растет спрос именно на диммеры для светодиодных ламп. Причина этому весьма очевидна: они значительно расширяют функционал любых светодиодных источников света на 220В. Вы получаете возможность регулировать интенсивность света, порядок зажигания и даже цвет светодиодов на расстоянии или по определенной программе. Он монтируется вместо обычного выключателя и обладает рядом преимуществ:

  • экономит электричество;
  • позволяет добиться комфортного освещения в любое время дня и ночи;
  • отлично вписывается в дизайн дома;
  • подчеркивает дизайн интерьера, позволяет регулированием освещения выделить выгодное пространство дома;

Содержание

  • 1. Виды диммеров
  • 2. Совместимость диммеров и лампочек
  • 3. Подключение диммера своими руками
  • 4. Итоги

Виды диммеров

Разделяются по принципу их управления.

Механическое управление. Это самый простой по устройству светорегулятор . Регулировка яркости происходит с помощью колеса или кнопок.



Сенсорное управление. Выглядит более престижно, а управление происходит за счет прикосновения к сенсорному экрану. Как правило, более дорогой.



С пультом дистанционного управления. Управляется с помощью пульта ДУ. Пульт работает по радиоканалу или по инфракрасному каналу. Радиоканал позволяет управлять освещение дома с любой точки, даже с улицы. Инфракрасный канал требует наведения пульта на диммер, принцип работы такой же, как у телевизора.



Управление через Wifi . Система широко используется в технологии построения «умных домов», где освещение дома управляется с телефона или планшета. Невероятно удобно, когда Вы можете с любой точки дома выключить или включить свет и даже управлять электроприборами. Такие системы так же комплектуются обычным сенсорным пультом.

Совместимость диммеров и лампочек

Не все светодиодные лампочки на 220В предназначены для регулировки яркости света, поэтому регулятор к ним требуется подбирать соответствующим образом. Использование нерегулируемой со светорегулятором может привести к отказу или к их нестабильной работе. Необходимо заранее знать, будет ли необходимость в регулировке яркости освещения, и покупать соответствующие светодиодные лампы для дома.

При покупке светодиодного светильники или диодного источника света проконсультируйтесь у продавца насчет её совместимости со светорегулятором.

Основные отличия использования светодиодного диммера от обычного:

  1. Обязательным условием работы светодиодного является наличие диммируемого драйвера;
  2. Мощность светодиодов в 10 раз меньше мощности обычных накаливания, поэтому  стоит подбирать менее мощные, способные работать с нагрузкой от 1 Вт;
  3. Для правильного подбора мощности регулятора света для светодиодных источников Вам необходимо будет проконсультироваться у продавца или специалиста.

Какую же модель выбрать?
Все зависит от вкуса, дизайна квартиры, интерьера и кошелька покупающего. Если Вы не хотите лишних затрат, но освещение Вам контролировать нужно, то выбирайте механический. Для любителей удобства подойдет с пультом дистанционного управления. Для тех, кто никогда не расстается с смартфоном, лучшим выбором будет управление через Wi-fi.

Какой бы диммер Вы не выбрали, советуем выбирать устройства от проверенных производителей. Именитые китайские производители сертифицируют свою продукцию, но отличаются от европейских  брендов более доступной ценой

Подключение диммера своими руками

Приобретайте регулятор яркости в соответствии с Вашими лампами. Перед установкой выключите электричество в доме. Зачистите провода, найдите индикатором фазу. Фазовый провод подключите в клемму с буквой L, второй провод в клемму с обозначением N. Далее провода зажимаются и проводится регулировка болтов, одевается рамка.

Проще говоря, он подключается  последовательно в фазный провод.

Итоги

Диммеры экономят электричество, регулируют яркость освещения, идеально вписываются в интерьер, просты в монтаже и стоят весьма недорого. Такие устройства позволяют каждому человеку превратить свою квартиру в высокотехнологичный «умный дом».

..

led-obzor.ru

Диммируемые светодиодные LED светильники встраиваемые потолочные (точечные)

Встраиваемые потолочные светильники с диммером

В настоящее время все больше потребителей стремятся купить диммируемый светодиодный светильник. Такой прибор позволяет регулировать уровень яркости и освещенности помещения, создавая затемнение или, напротив, включая его на полную световую мощность.

Зачастую диммер имеет форму выключателя и размещается в стандартной монтажной коробке. Яркость регулируется путем вращения резисторной ручки, передающей ток управления транзистором. Начальный уровень обычно составляет порядка 10-30 процентов напряжения электрической сети. В цифровом диммере управление осуществляется путем нажатия на соответствующие кнопки.

В случае с диммируемыми светильниками можно снижать объем светового потока и также добиваться экономии энергии. Ключевым параметром диммера выступает выходная мощность, определяющая число ламп, которые можно к нему подключить.

Использование светодиодных светильников с диммерами дает возможность не только выбрать уровень освещенности, исходя из потребностей объекта, времени суток, рода занятия, но и позволяет значительно сократить и рационализировать энергопотребление. С помощью встраиваемого светильника можно эффектно освещать конкретные участки помещения, зонировать пространство, просто разместив лампочки выбранной мощности в необходимых местах.

Купить диммируемый светильник у нас

С помощью диммера можно устраивать игру света, даже не вставая с кресла или дивана. Многие современные цифровые модели данного прибора работают с пультом дистанционного управления, снабжены таймером и даже датчиком автоматического срабатывания.

Грамотно подобрать устройство, которое идеально подойдет именно для вашего дома или офиса, всегда смогут помочь специалисты “ЦНТ-групп”. Наша компания много лет успешно занимается реализацией первоклассных осветительных приборов от ведущих отечественных и мировых производителей.

В каталоге Центра новых технологий ЦНТ-Групп представлен огромный товарный ассортимент. Перечень моделей регулярно пополняется за счет поступления актуальных новинок. Хотите обзавестись точечным LED светильником? Тогда оставляйте свою заявку на сайте, звоните по телефону или пишите на адрес нашей электронной почты.

Мы работаем с производителями напрямую. Благодаря этому стоимость продукции лишена каких-либо излишних комиссионных наценок. К тому же, прямое сотрудничество гарантирует оригинальность каждого устройства. Приобретая любое изделие, даже светильник для сауны, вы можете быть уверены в его фирменном качестве!

cenatovara.ru
