ОДНОВАТТНЫЙ СВЕТОДИОД
Всем привет,в данной статье я хочу показать вам обзор светодиода на 1 ватт, и рассказать о том, где достать подходящий куллер, и как надежно на него прикрепить светодиод. Точная марка его неизвестна, но это и не важно — вполне достаточно знать параметры.Характеристика LED 1W
Рассеиваемая мощность, PD тип: 1 Вт
Световой поток: 120 Лм
Падение напряжения, VF (min-max): 3.6 В
Прямой ток, IF тип: 350 мA
Угол обзора: 120 °
У меня на видеокарте стоял вот такой куллер, у вас какой — не знаю, но думаю пойдет с любых видеокарт — их мощность побольше, чем у LED элемента. Далее с обратной стороны клеим двусторонний скотч (это для того, если нужно будет снять светодиод) и поверх него капаем каплю клея «Титан» или «Момент«. Надежно фиксируем светодиод. Обратите внимание: если светодид будет приклеен не плотно к радиатору, он может сгореть!
Одноваттный светодиод — видео работы
Форум по LED
Обсудить статью ОДНОВАТТНЫЙ СВЕТОДИОД
radioskot.ru
Про диоды 1W LED Bulbs High power.
Лабораторная работа №2. Уж очень мне интересно было, как зависит «КПД» светодиода от тока, который через него проходит. Попытаюсь найти точку наивысшей эффективности. Ну и по традиции поделюсь своей поделкой. Полный разбор 1W LED Bulbs. Кому интересно, заходим.Для начала посмотрим, в каком виде дошла посылка.
Стандартный пакет с пупыркой внутри.
Всё упаковано по высшему классу.
Кому интересно, все характеристики написаны на пакете.
Ровно 100шт. Получил давно. Больше трёх месяцев лежали без дела. Ковырялся в основном с лампочками. Дошло дело и до них. Решил построить график зависимости «яркости свечения» от тока и мощности на светодиоде. Было много вопросов по этому поводу. Решил ликвидировать пробел при помощи эксперимента.

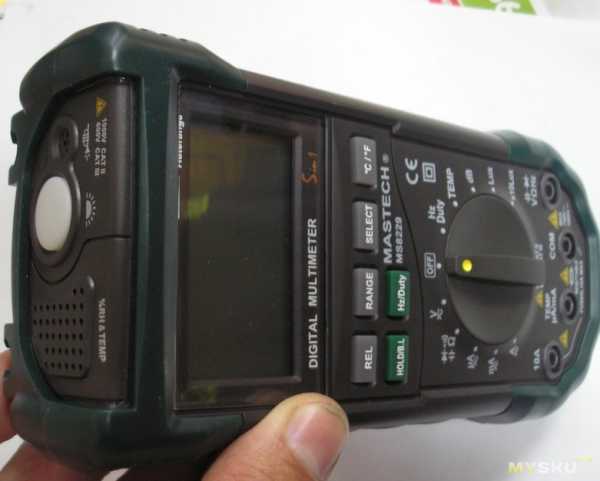

В эксперименте мне будет помогать вот этот прибор, со встроенным люксометром. Позволяет измерять уровень освещённости до 4000 — 40000 Lux (±5,0%). Вот так он выглядит на официальном сайте.
А вот такой он в жизни.
Чтобы минимизировать погрешность, зашторим окна. Расстояние до светодиода около 30см. Эта величина на эксперимент не влияет, т.к. нам интересна зависимость, а не абсолютные значения. Люксометр показывает 3 Lux. На точность измерений световой фон в 3 Lux не повлияет. В качестве источника стабилизированного тока буду использовать Калибратор П321.
Калибратор тока П321 с ручным и программным управлением предназначен для применения в автоматизированных поверочных установках, а также, как самостоятельный прибор для поверки аналоговых и цифровых приборов на постоянном токе.Принцип прост. Я подаю на светодиод образцовый ток с калибратора, при этом измеряю напряжение на светодиоде (т. к. при увеличении тока будет увеличиваться и напряжение) и освещённость. Все данные свёл в таблицу. Остальные данные в таблице – получены путём расчета (перемножением и делением измеренных величин). Это необходимо для получения более наглядных цифр.

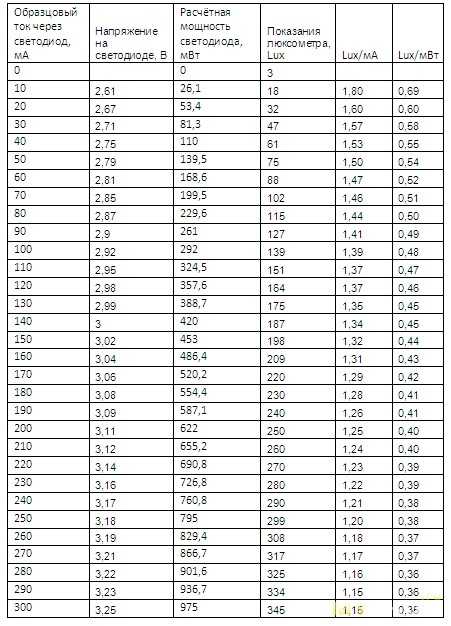

>С помощью полученной таблицы и построю график зависимости «энергоэффективности» светодиода от той мощности (тока), которую через него пропустили. Многие догадывались о такой зависимости. Я оформил её в виде графика.
Как видим из графика, чем выше мощность, проходящая через светодиод, тем ниже «энергоэффективность». Если постараться сказать проще, чем меньше мощность от номинала, тем бОльшая мощность переходит в свет, а не в тепло. Я догадывался о такой зависимости. Вот теперь подтвердил при помощи измерений.
Если следовать логике эксперимента при замене светодиодов 1Вт в светодиодной лампочке на светодиоды 3Вт, она будет светить почти в 1,5 раза ярче при том же энергопотреблении! И греться будет меньше! (При прочих равных условиях).
На этом лабораторную работу можно считать оконченной. Работа проведена, вывод сделан. Перейдём к практическим занятиям.

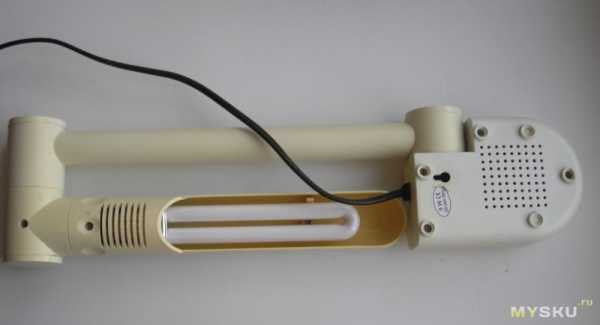

При помощи этих светодиодов решил переделать светильник.
Лампочки уже испортились, а новые идут невысокого качества.

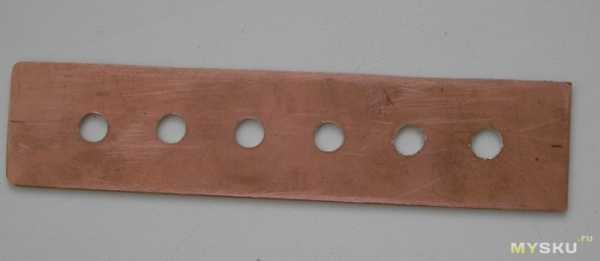

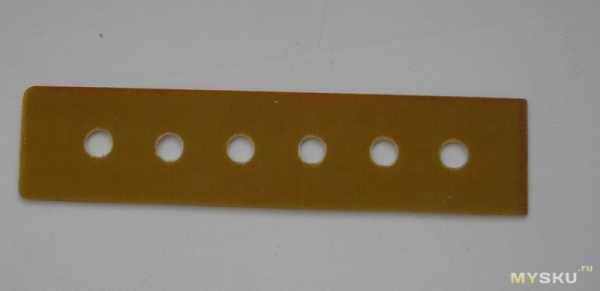

Взял фольгированный текстолит.
Травить плату не стал. Просто вырезал канавки (так быстрее).
Сверху плату покрыл краской из баллончика. Плату сделал так, чтобы можно было подключить как к электронному драйверу, так и к драйверу на кондёрах (при подпайке перемычек определённым образом).

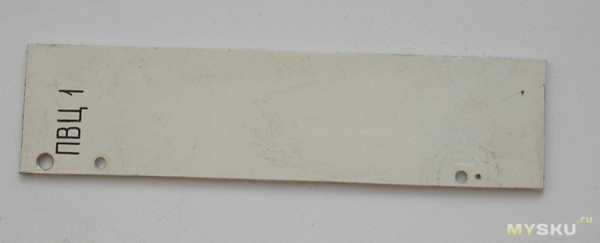

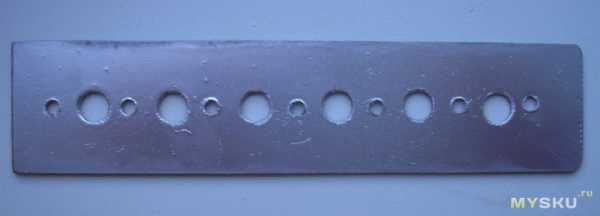

Диоды с платой будут прижиматься к алюминиевому листу. Выпилил из того, что нашёл.

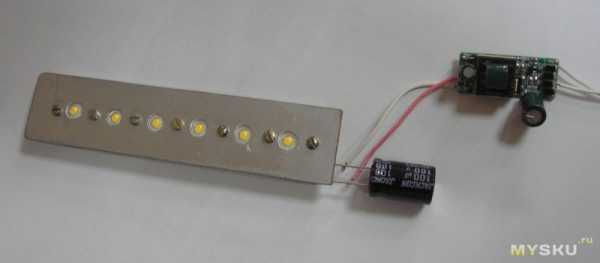

Припаял диоды. Перемычки поставил для подключения электронного драйвера по схеме.
Драйвер на 600мА, 9-12В.
Измерим ток и напряжение.
Снимки получились не очень. Слабовато освещение, поэтому фокусируется плохо (извините).
Это по вторичке. 0,57А*9,55В=5,44Вт. Посмотрим, сколько потребляет от сети.

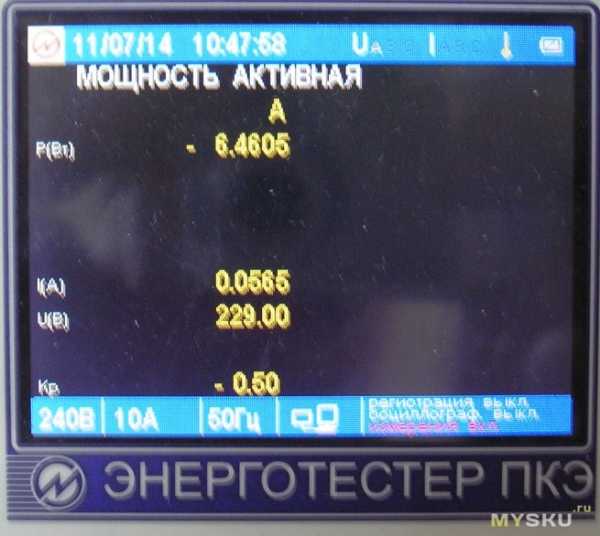

6,46Вт. Разница 1Вт, это берёт на себя драйвер.

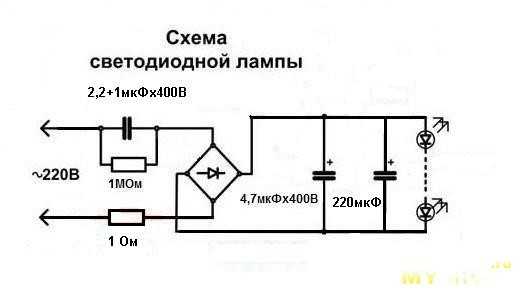

Светильник решил подключить через кондёры, большАя мощность мне не нужна, а электронный драйвер приберегу для чего-нибудь более стоящего. А вот и схема.
Перемычки припаиваю по-другому.

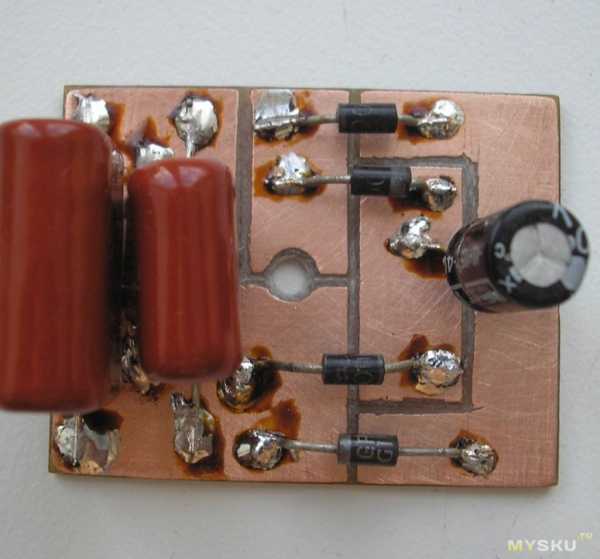

Все диоды последовательно.Плату для драйвера тоже изготовил из того, что было (по-быстрому)
Даже штырь для крепления был. Дроссель убирать не стал. Оставил для веса, иначе лампа будет падать.
Сделал по всем правилам электробезопасности. Ни одного элемента под напряжением наружу не выходит. Плата закреплена печатными проводниками внутрь.
Дополнительная информация
И, как обычно, посмотрим как светит.
Это светит лампочка на 40Вт. Естественно, все лампочки в равных условиях (выдержка на ручнике, расстояние до стены одинаковое).
Это мой светодиодный светильник. Фотоэкспонометр подсказывает, что светит ярче сороковки.
Расчётная мощность светильника 3,9Вт. Площадь алюминиевого листа 42,3см2. Получается 11см2 на Ватт. Почти не нагревается. Для сравнения, покупные светодиодные лампочки мощностью 1,3Вт имеют площадь 7см2 (5,5см2 на Ватт) на текстолите, работают полгода без поломок.

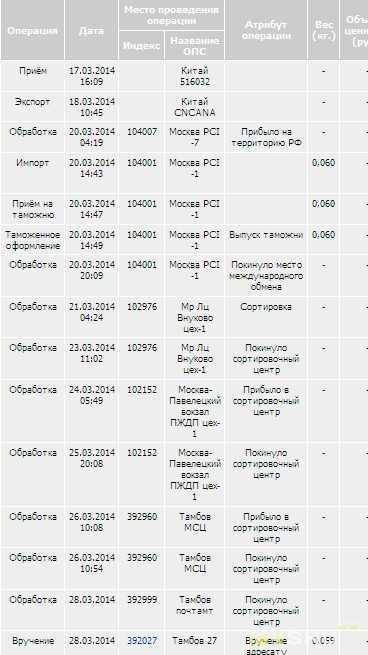

А в конце тем, кто любит отслеживать треки.
Дополнительная информация
Вот теперь всё.
Удачи!
mysku.ru
Отличие светодиодов 1 Вт и 3 Вт
При самостоятельном сборе или конструировании ламп освещения из светодиодов типа «бусина» 1 Вт и 3 Вт необходимо точно знать параметры имеющихся светодиодов. Покупать их в наших магазинах довольно дорого, поэтому большинство людей покупает их в интернет магазинах Китая. Продавцы бывают разные и практически всегда покупатель получает «кота в мешке» без каких-либо опознавательных знаков, и далее мы рассмотрим, как можно отличить светодиод 1 ватт от 3 ватт.
Если взять два таких светодиода одного производителя в руки, то визуально отличить светодиод 3 Вт от светодиода 1 Вт невозможно. Точно определить характеристики можно только с помощью проведения ряда измерений, но это не всегда возможно. Далее будут рассматриваться два светодиода, один 1 ватт приобретен в местном магазине, а другой, 3 ватта, заказан на aliexpress.com: ссылка на страницу заказа светодиода. Некоторое время назад продавец приостанавливал продажу, но альтернативу там всегда можно найти, например, здесь: ссылка на другого продавца.
При подключении таких светодиодов напрямую к батарее 3,7 В мы получим практически 0,6 А — 0,8 А, будь то светодиод 1 Вт или 3 Вт. При этом визуально отличить яркость довольно сложно, так как после первой же вспышки яркого света даже читать сложно от бликов в глазах.
По идее, при увеличении тока на светодиоде 1 Вт более 350 мА яркость не должна заметно увеличиваться, что уже есть первым признаком одноваттного диода. На светодиоде 3 Вт яркость будет заметно увеличиваться вплоть до 1 А. Но такие эксперименты лучше проделывать с охлаждением, т.е. как минимум припаять светодиод к подложке.
Гораздо проще будет определить 3 ваттный или одноваттный светодиод, если будет с чем сравнить. Например, если на светодиод 3 Вт подать ток 300 мА, то его довольно долго можно держать в руке, пока он сильно не нагреется. Светодиод 1 Вт заметно нагреется уже через десять секунд, и через некоторое время его уже будет не удержать. Если одновременно подключить образцовый светодиод 3 Вт и неизвестный, то по выделению тепла также можно будет делать предположение о мощности светодиода.

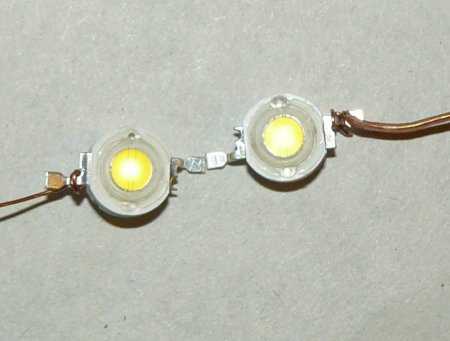

Вот попытка заснять светодиоды при токе 300 мА, расстоянии 25 см без вспышки. Слева светодиод 1 Вт, справа 3 Вт.
То же самое, но уже со вспышкой.
Теперь самое время вспомнить об основном отличии светодиода 1 ватт и 3 ватт, это размере кристалла. Светодиоды 1 Вт имею размер кристалла 30*30 mil, а светодиоды 3 Вт изготавливаются с размером кристалла 45*45 mil, но это в идеале конечно. Этот параметр мы тоже можем проконтролировать, внимательно рассмотрев светодиод.
Если в качественный светодиод посветить фонариком, можно увидеть под слоем люминофора сам кристалл, размеры которого заметно отличаются у светодиодов 1 ватт и 3 ватт, и это отличие видно невооруженным глазом. Опять же, лучше, когда есть с чем сравнить. Если под слоем люминофора практически ничего не видно, можно подключить светодиод к батарее через большое сопротивление. Например, к той же батарее 3,7 В через сопротивление 5 кОм или немного более. Ток, проходящий через кристалл будет настолько мал, что свечение будет незначительное, освещающее сам кристалл.
Вот так светятся кристаллы при очень малых токах. Слева 1 Вт, справа 3 Вт. Здесь показаны светодиоды белые теплые цвет, при включении таким образом светодиодов белый холодный цвет кристалл видно гораздо лучше.
Кристаллы при малых токахДля примера, в одной заказанной лампе установлены диоды 1 Вт, а заявлены 3 Вт: ссылка на страницу заказа лампы.
И еще один пример кристалла, который ну просто огромный. С такими светодиодами 3 Вт лампа светит довольно неплохо: ссылка на страницу заказа лампы.
Также интересные статьи на сайте chajnikam.ru:
Лампа светодиодная Е14 свеча
Компактная светодиодная лампа 9 Вт E27 Lemon Best
LED лампа 9 Вт E27 от производителя XY-Light
Светодиоды 3 ватта
chajnikam.ru
LED 1W и его применение
Для различных домашних поделок прикупил кучку светодиодов 1W тёплого белого светаПрислали в пакетике довольно быстро — за 3 недели. На всякий случай пересчитал — китайские «штуки» совпали с общепринятыми 🙂

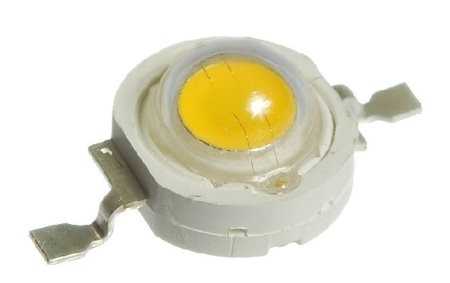

Корпус стандартный, пластиковый со светорассеивающей линзой и металлическим пятаком для крепления на радиатор, угол свечения около 120гр
Максимальный рабочий ток 350мА (при хорошем охлаждении)
Подходящая для них спецификация:
led22.ru/ledcat/ledspower/2el.pdf
Измеренная зависимость ток — напряжение при хорошем охлаждении:
50мА — 3,08В (0,154Вт)
100мА — 3,19В (0,319Вт)
200мА — 3,32В (0,664Вт)
300мА — 3,41В (1,02Вт)
400мА — 3,49В (1,39Вт)
500мА — 3,55В (1,77Вт)
600мА — 3,59В (2,15Вт)
700мА — 3,64В (2,55Вт)
800мА — 3,68В (2,94Вт)
900мА — 3,72В (3,34Вт)
1000мА — 3,76В (3,76Вт)
Ничего необычного — типичная ВАХ 1W светодиода.
Деградации на токе 1000мА не наблюдается (при кратковременной работе естественно) 🙂
Далее проверил зависимость ток — напряжение вообще без радиатора
50мА — 3,01В (0,15Вт)
100мА — 3,04В (0,314Вт)
200мА — 3,11В (0,62Вт)
300мА — светодиод перегрелся и замигал…
Проверил на свечение — горят все 50 штук 🙂
Один попался совсем жёлто-зелёный (ему люминофора бухнули много), у остальных цвет и яркость гуляют в разумных пределах.
Дохлых, синих и без люминофора — не обнаружено.
Ну и наконец, почему-бы его не сломать?
Снимаю поликарбонатный защитный колпак
Снимаю силиконовую линзу, ломаю корпус
Убираю люминофор
Кристалл закреплён на теплопроводящем пятаке, изготовленный из какого-то цинкового сплава, который слабо магнититься и неплохо паяется.
Кристалл размером примерно 0,75х0,75мм (30mil) изолирован от теплоотвода.
Подключение кристалла четырьмя проводниками (по два на полюс) и это плюс — меньше потерь.
Теперь вопрос — куда их использовать?
Как один из множества вариантов — в качестве локальной подсветки.

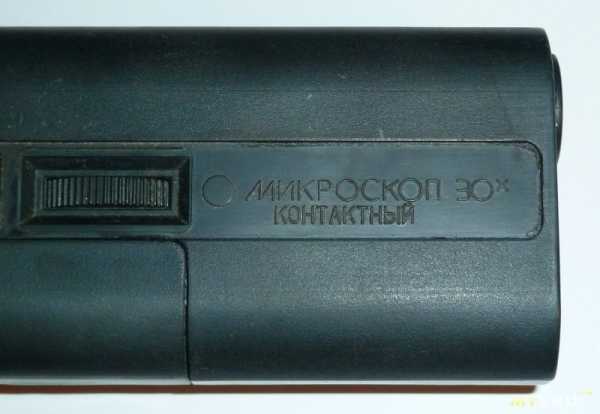

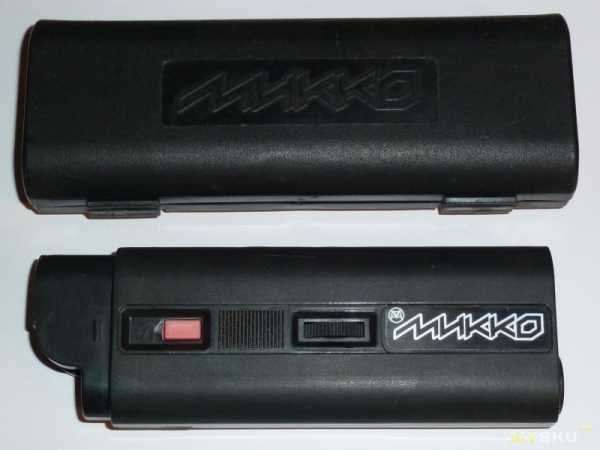

Разбирая свой старый хлам, попался на глаза портативный микроскоп, которым пользовался в школьные годы более 20 лет назад. Только контактное стекло затерялось…

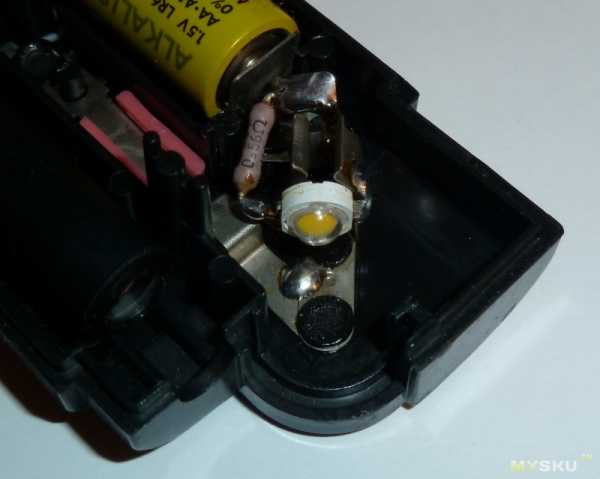

Искать туда лампочку от фонарика даже не стал — решил установить такой светодиод.
Понадобились один светодиод и токоограничивающий резистор 0,56 Ом
Радиатор делать не стал — светодиод работает кратковременно и греется не сильно

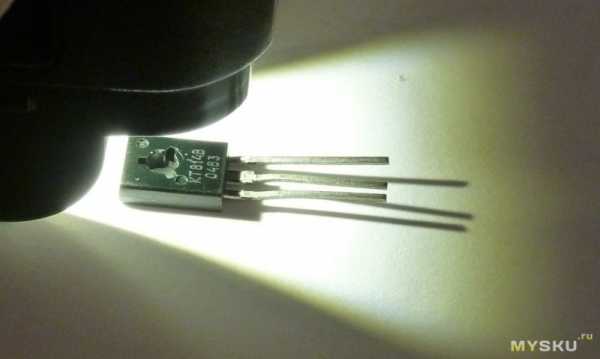

Подсветка получилась достаточно яркая, ток светодиода в установившемся режиме 0,2А на свежих батарейках, перегрева не наблюдается. Без резистора ток поднимается до 0,3А и светодиод без теплоотвода начинает ощутимо перегреваться.
Фотик наотрез отказывается через окуляр воспринимать изображение, поэтому таких фото не будет.
Теперь микроскопом c удовольствием балуется старший сын — школьник 🙂
Котов к сожалению нет 🙁 есть рыбёшки 🙂
Вывод: нормальные недорогие светодиоды широкого применения.
mysku.ru
Характеристики светодиодов: достоинства и недостатки, применение
Основные характеристики светодиодов
1. Эффективность свечения (светоотдача)
Наиболее значимая характеристика светодиодов, обуславливающая экономическую целесообразность их использования в системах освещения различного назначения. Определяется, как отношение потока излучения к затрачиваемой мощности (Лм/Вт).
Для сравнения:
— 10-12лм/Вт — лампа накаливания;
— 40-150Лм/Вт — газоразрядные лампы;
— 50-120Лм/Вт — светодиоды.
Таким образом, светодиоды характеризуются прекрасными показателями светоотдачи, что дает возможность им выигрышно конкурировать с натриевыми, галогеновыми и люминесцентными лампами. Помимо этого, при выпуске светодиодных светильников не требуются отражатели, потому что их световой поток направляется в одной полуплоскости.
2. Мощность
— светодиоды малой мощности: до 0,5Вт;
— светодиоды средней мощности: 0,5-3Вт;
— светодиоды большой мощности: 3Вт и выше.
3. Цветовая температура
— 2500-4000К: белый теплый свет, схож с лампами накаливания;
— 4000-6500К: белый нейтральный свет;
— 6500-9500К: белый холодный свет.
В результате экспериментальных исследований установлено, что именно белый нейтральный свет отличается наибольшей четкостью передачи цветов и является наиболее удачным для работы с документами в офисных условиях.
4. Деградация
Это процесс постепенной потери показателей работоспособности светодиодов. Обычно производители указывают около 100 тыс. час. работы и более. Существенное влияние на ресурс светодиодов оказывает чрезмерное воздействие токов, превышающих их номинальное значение, и высоких температур, для предотвращения преждевременного старения применяются специальные конструкторские решения.
К еще одной разновидности деградации светодиодов относится пусковое воздействие. Оно невысоко и составляет порядка 5-6%, выявляется обычно в первые 1000 часов горения светильника.
5. Угол свечения
Обычно у светодиодов он равен 120-140 градусов, а в индикаторных светодиодах — 15-45 градусов.
Технологические новшества в наше время происходят постоянно. Ежегодное появление новинок электроники, бытовой техники, автомобилестроения стало привычным явлением. То, что удивляло дватри года назад, часто уже безнадежно устарело к сегодняшнему дню. Большинство изменений касается улучшения существующих вещей, например, двигатель автомобиля становится более экономичным и экологически чистым от модели к модели. Вносимые улучшения понятны в основном узкому кругу специалистов.
Двигатели производятся теми же фирмами на тех же заводах. Внешне индустрия меняется довольно медленно и постепенно.
Гораздо реже происходят принципиальные изменения – технические революции. Во время революции меняется сам подход к решению задачи. Это приводит к кардинальному изменению свойств изделий и отрасли в целом.
Сегодня в мире осветительной техники происходит как раз такая техническая революция. Эта революция в течение следующих 3-5 лет может полностью изменить рынок светильников, а также повлиять на список ключевых игроков. Есть повод задуматься над ситуацией как существующим производителям, так и новым компаниям, не занимавшимся до сих пор этой сферой.
Приведем исторический пример.
До 70-х годов прошлого века основой радиотехнических устройств были электронные вакуумные приборы – радиолампы. Первые компьютеры были построены именно на лампах, и именно лампам они обязаны своими циклопическими размерами и стоимостью при вычислительной мощности калькулятора.
В 50-х годах началось активное развитие полупроводниковой техники, появились транзисторы, а позже интегральные схемы, содержащие сотни и тысячи транзисторов. Электронные лампы были полностью вытеснены из большинства областей, объемы их призводства упали в десятки раз. Многие компании-производители вынуждены были полностью переориентироваться или исчезнуть с рынка. Полупроводники завоевали мир, открыли возможности для тысяч компаний и огромного количества новых приложений. Ниже мы вернемся к этому примеру, чтобы увидеть интересные параллели между революцией полувековой давности и тем, что происходит сейчас на наших глазах.
Полупроводники, эти удивительные материалы — основа современной электроники. Они обладают важными свойствами, применяемыми в транзисторах и микросхемах. Однако этим их использование не ограничивается.
Еще в начале прошлого века был замечен эффект слабого свечения в области электрического контакта полупроводников разных типов проводимости. Тогда это явление не было понято и изучено. Как считается, первый полупроводниковый светодиод был изготовлен в 1962 году в США.
До 90-х годов ХХ века светодиоды получили широкое распространение в качестве устройств индикации и декоративных элементов. Использованию светодиодов в осветительной технике мешали трудности в получении белого цвета свечения. Дело в том, что кристалл, на котором построен диод, может излучать свет только строго определенной длины волны. Наш глаз воспринимает такое излучение как чистый цвет из спектра, например, красный или зеленый. Мы видим белый цвет, когда в наш глаз попадает очень широкий спектр длин волн или смесь нескольких определенных основных цветов.
Эту проблему можно решить тремя способами.
Первый – собрать на одном кристалле светодиоды трех цветов, например, красного, зеленого и синего.
Этот путь нашел свое применение в видеоэкранах и элементах декоративной подсветки с изменяющимся цветом.
Второй – использовать принцип люминесцентных ламп: излучение ультрафиолетового светодиода попадает на люминофор, светящийся белым светом под действием ультрафиолета.

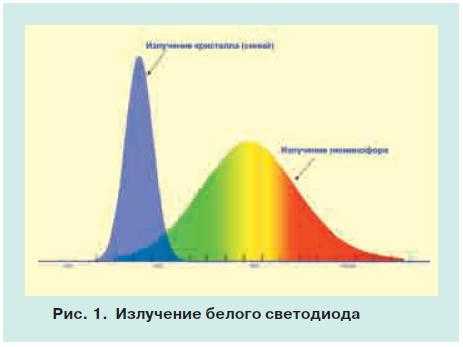

Третий способ – использовать синий светодиод, покрытый желтым люминофором. Смесь желтого и синего цвета также воспринимается глазом как белый цвет (рис. 1).
Последний способ оказался самым удобным и эффективным для изготовления сверхъярких светодиодов. Такие светодиоды были впервые продемонстрированы в 1997 году. С этого времени начинается и использование светодиодов для решения задач общего освещения.
В настоящий момент общедоступными являются светодиоды, дающие световой поток до 140 люмен на 1 ватт потребляемой мощности. В лабораторных условиях получены устройства, излучающие до 200 люмен 1 на ватт. Теоретический предел сегодняшних технологий составляет порядка 300 люмен 1 на ватт.
{xtypo_quote}Для сравнения: лампа накаливания дает около 7 лм/Вт, а современная энергосберегающая люминесцентная лампа до 105 лм/Вт. Сравнимую со светодиодами эффективность на уровне 130 лм/Вт имеют натриевые лампы высокого давления. Существенным недостатком натриевых ламп является их почти монохроматический оранжево-желтый свет, ухудшающий цветопередачу предметов. {/xtypo_quote}
Световой поток источника, выраженный в люменах, характеризует его излучающую способность без учета диаграммы направленности. Когда мы оцениваем полезный эффект, производимый источником света, нам важно распределение света от светильника в пространстве. Например, дорожный светильник должен давать равномерное и яркое световое пятно на дороге, при этом не слепить водителей и не освещать дальний край обочины. Чтобы достичь этого, применяются рефлекторы и линзы – отражающая или фокусирующая оптика.
Эффективность любого рефлектора или линзы зависит, в значительно степени, от геометрии источника света. Светодиод – это практически точечный источник, который позволяет добиться 80-90% эффективности при формировании освещенной области. Лампа излучает во все стороны и имеет большие размеры поверхности, испускающей свет. Чтобы добиться нужной диаграммы направленности, придется пожертвовать от 40 до 70% света. По этой причине, даже при одинаковой энергетической эффективности (люмен на ватт), светодиод в полтора-два раза эффективней традиционной лампы.

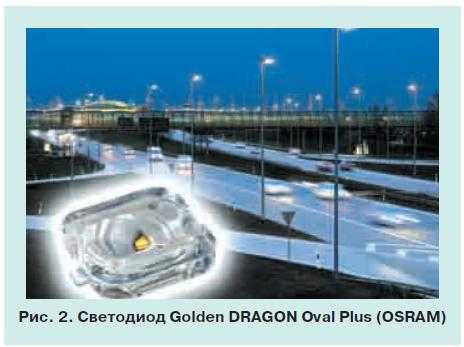

У фирмы Osram имеется уникальное решение – светодиод со встроенной линзой, имеющий диаграмму направленности, идеально подходящую для освещения улиц и автомагистралей (рис. 2). При использовании такого диода нет необходимости в применении какой-либо вторичной оптики, следовательно, нет потерь света и дополнительных денежных затрат.
Светодиоды претендуют на то, чтобы стать серьезной альтернативой другим источникам света.
Рассмотрим их преимущества и недостатки, чтобы самостоятельно оценить, насколько оправданы эти ожидания.
Достоинства светодиодов
Итак, первое и самое главное достоинство – энергетическая эффективность. Электрический ток в светодиоде преобразуется непосредственно в кванты света – фотоны. Такое преобразование теоретически происходит без потери энергии – сколько энергии потрачено, столько и излучается. На практике потери, конечно, есть, но уже достигнуты впечатляющие результаты по сравнению с другими источниками. Светораспределение светильника создается с гораздо меньшими потерями света.
Надежность и время жизни. Начнем с самого определения времени жизни устройства. Для светодиода за время жизни принято количество часов, которое он проработает до снижения его светового потока на 30%. Лидирующие производители (например, Osram) заявляют о времени жизни более 100 тыс. часов.
{xtypo_quote}Сравним: лампа накаливания – 1000 часов, стандартная люминесцентная лампа – 12 тыс. часов, газоразрядные лампы – до 40 тыс. часов. Данные по традиционным источникам света приведены по критерию полного выхода источника из строя. {/xtypo_quote}

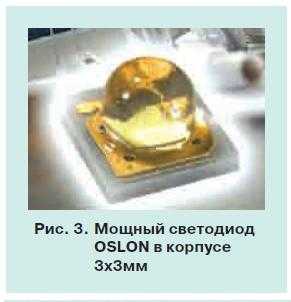

Малый размер светодиода. Мощный одноваттный светодиод серии OSLON производства Osram имеет размер корпуса 3х3 мм. Это позволяет вписы-вать его в любую конструкцию светильника, а также создавать миниатюрные и при этом очень мощные осветительные приборы. (рис. 3).
Экологическая безопасность.
Светодиод сам по себе содержит сотые доли грамма вещества в кристаллической, крайне химически инертной форме. Люминесцентная лампочка содержит очень опасные для человека и природы вещества, такие как ртуть. Утилизация таких ламп дорогостоящий и сложный процесс.
Время включения-выключения и управление яркостью. Светодиоду требуются доли микросекунд (150 нс для белого одноваттного светодиода Golden Dragon Plus) для начала работы с полной отдачей после подачи на него электрического тока. Это дает возможность регулировать световой поток путем подачи коротких импульсов тока, следующих с высокой частотой.
Таким образом, яркость светильника может регулироваться в любых пределах с сохранением 100 % эффективности. Можно отметить и еще один эффект – светодиод некритичен к количеству циклов включений-выключений, что является бичом, например, недорогих энергосберегающих ламп.
Механическая прочность и стойкость к ударам. Светодиод – это твердый кристалл в пластиковой или керамической оболочке. При желании его можно уничтожить при помощи молотка. На практике он абсолютно не чувствителен к вибрациям и другим воздействиям, характерным для условий промышленного применения.
Стабильная работа при низких температурах без сокращения срока службы и потери яркости. Светодиодному светильнику не требуется запуск, он практически мгновенно выходит на заданный температурный режим.
Недостатки светодиодов
Самой большой проблемой при проектировании светодиодных светильников является решение вопроса о том, что делать с выделяемым теплом. Как уже говорилось, светодиод преобразует электрический ток непосредственно в световой поток.
Это достоинство, которое превращается в недостаток, когда речь заходит об отводе тепла. Дело в том, что светодиод практически не излучает мощности в инфракрасном диапазоне спектра. Инфракрасное излучение мы ощущаем как тепло, исходящее от лампочки. Оно бесполезно с точки зрения наших глаз, но очень хорошо отводит лишнее тепло от источника света.
{xtypo_quote}На практике в свет превращается около 25% энергии, а остальное переходит в тепло. Полупроводники не любят нагрев, их срок службы существенно падает при температуре выше 130-150 0С. (для сравнения – спираль лампочки накаливания нагревается до 2300 0С, а у галогенной – до 2700 0С). {/xtypo_quote}
Итак, недостаток № 1: нужно отводить тепло и делать это приходиться при помощи радиаторов, а иногда даже активных систем охлаждения. Для того, чтобы получить ожидаемую эффективность светодиодного светильника, требуется позаботиться о правильном источнике питания. Источник должен обеспечивать стабилизированный ток (а не напряжение, как требует подавляющее большинство устройств) на уровне от 100 мA до 1 А в зависимости от типа диода. Для достижения эффективности обычно используются импульсные источники с коррекцией коэффициента мощности.
Недостаток № 2 – относительно сложная схема питания.
Недостаток № 3, вероятно существующий лишь временно, – высокая цена светодиодов. В светотехнической отрасли принято говорить о люменах, получаемых на затраченный доллар или евро. На сегодняшний момент эта величина составляет до 3 евроцентов за 1 люмен, что на порядок выше, чем стоимость 1 люмена в люминесцентной лампе. Это основной фактор, препятствующий широкому распространению светодиодных светильников в быту. Однако в тех областях, где значение имеет стоимость владения, включающая стоимость обслуживания, светодиоды уже обходятся дешевле обычных ламп.
Чтобы в этом убедиться, достаточно подсчитать стоимость работ с применением автовышки по замене ламп в мачтах уличного освещения, не говоря уж о существенной экономии электроэнергии. Очень часто переход на светодиоды производится просто изза физической нехватки электрической мощности в районе.
Не случайно в начале статьи приведена история о радиолампах и транзисторах. Помимо лучших технических характеристик, которыми, кстати, первые транзисторы не особенно могли похвастаться, полупроводники открыли дорогу в отрасль для тысяч мелких компаний. С их появлением резко уменьшился финансовый и технологический барьер для выхода на рынок. Первые компьютеры новой эры были собраны в гаражах. Гиганты потеряли монополию, и в электронную индустрию пришла невероятно сильная конкуренция.
{xtypo_quote}Появление светодиодов открывает дорогу к производству светильников огромному количеству компаний, которые ранее этим не занимались. Все, что нужно на первом этапе, – это обычное оборудование для сборки электронных плат. В нашей стране существует избыток такого производства, который ждет своего часа.{/xtypo_quote}
pue8.ru
Технические характеристики светодиодов | У Самоделкина: Самоделки своими руками
Светодиоды для освещения. Технические характеристики светодиодов.
В этой статье мы рассмотрим основные технические характеристики светодиодов.

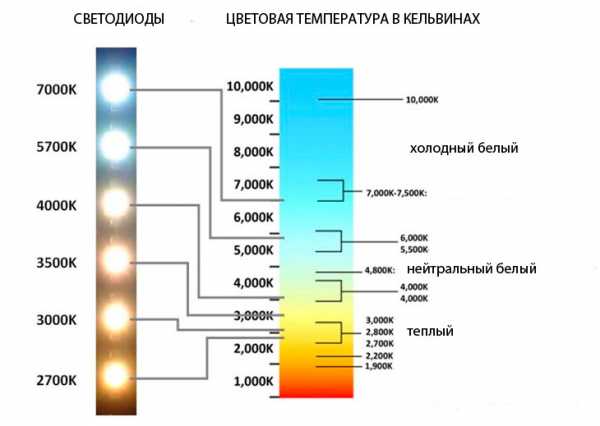

Цветовая температура.
Показатель цветовая температура измеряется в градусах Кельвина, современные светодиоды способны создавать световой поток с цветовой температурой от 2500 до 9500 К.
Цветовая температура:
Тёплый свет warm white (сокращённо WW) – 2500 – 3000 К.
Белый свет нейтральный white neutral (NW) – 4000 – 5000 К.
Холодный белый свет cold white (CW) – 6500 – 9500 К.
Нейтральный белый цвет считается наиболее благоприятным для глаз человека.
Световой поток.
Показатель количества света, измеряется в Люменах (Лм) международное обозначение — Lm.
Чем выше этот показатель, тем ярче свечение источника света.
Световая отдача (Светоотдача).
Светоотдача – показатель эффективности источника света, световая отдача — это отношение светового потока и потребляемой мощности прибора — люменов на ватт (Лм / Вт).
Светоотдача примеры:
Лампы накаливания 100 Вт – 13.8 Лм/Вт.
Галогеновая лампа 100 Вт – 16.7 Лм/Вт.
Люминесцентные лампы – 40 — 100 Лм/Вт.
Светодиоды – 10 – 300 Лм/Вт.
Мощность светодиодов.
Мощность измеряется в Ваттах (Вт), чем больше этот показатель, тем больше расход электроэнергии.
По мощности светодиоды делятся на несколько видов:
Светодиоды малой мощности – до 0,5 Вт.
Светодиоды средней мощности от 0,5 до 3 Вт.
Светодиоды большой мощности от 3 Вт.
Угол свечения.
Угол свечения индикаторных светодиодов до 45 градусов, осветительных 120 – 140 градусов.
Ресурс светодиодов (деградация).
В процессе работы светодиод постепенно теряет яркость и со временем тускнеет, большинство производителей светодиодов указывают ресурс 50 — 100 тысяч часов работы, но на самом деле этот показатель часто не соответствует действительности.
Для светодиодов применимы два вида деградации:
Температурная деградация – в рабочем состоянии светодиод нагревается, при недостаточном отводе тепла (некачественный радиатор или отсутствие радиатора в осветительном приборе) кристалл светодиода начинает перегреваться и постепенно тускнеет. Для отвода тепла в светодиодах обычно используется металлическая подложка, в корпусе светодиодной лампы — радиатор.
Токовая деградация – светодиод рассчитан на определённую силу тока, при повышении предельно допустимого значения тока наступает деградация в течение первой 1000 часов работы светодиода.
Мы рассмотрели основные технические характеристики светодиодов.
Поделиться в соц. сетях
led-lampu.ru
