Токарный по металлу из токарного по дереву – виды станков и особенности работы на них

dachnoe-delo.ru

шахматы, ваза, фото и видео

Содержание: [скрыть]

1. Ваза
2. Шахматы
3. Делаем шкатулку

Если под рукой есть профессиональный инструмент, можно осваивать его возможности бесконечно. Так, например, обычная строительная токарка нередко используется в качестве основы для изготовления сувениров и различных декоративных изделий. Красиво сделанный деревянный подсвечник на токарном станке выглядит великолепно в классическом интерьере дома. Большая ваза, изготовленная из дерева способна поражать воображение. Иногда в руках опытного мастера обычная на первый взгляд чурка превращается в настоящий художественный шедевр. Как у них это получается? Что можно еще выточить самостоятельно?

Токарный станок по дереву позволяет делать не только строительные заготовки, но и различные декоративные изделия, которые призваны радовать глаз и демонстрировать возможности оборудования. Любые поделки из древесины очень практичны, им всегда найдется место в доме, поэтому можно смело поэкспериментировать и попробовать что-то сделать своими руками. Проще всего происходит точение вазы из дерева, легко может получиться кувшин, солонка и шкатулка для хранения всякой мелочи. Можно предложить сделать шахматы.

Ваза

Как можно сделать вазу на токарном станке? Для ее изготовления может понадобиться определенный инструмент. Кроме токарного станка необходимо взять резцы, рубанок, ножовка, линейка, циркуль, топор и пила, шлифовальные шкурки и стамеска.

Процесс точения вазочки предельно прост. Правда, необходимо отметить, что вазы бывают сложные по конфигурации и простые. Рассмотрим, как можно выточить несложный вариант.

• Сначала пилою вырезается чурбачок, длиною в 10-20 см.
• Его надо обязательно подработать рубанком, как с торцов, так и вдоль длины.
• Устанавливается заготовка в патрон станка.
• Станок включается и проверяется на предмет биения детали.
• Если оно присутствует, необходимо провести выравнивание.
• Производится снятие верхнего слоя древесины на глубину 1 см.
• Снимается фаска под углом 45° с внешнего торца.
• В заднюю бабку вставляется сверло.
• Высверливается отверстие глубиною меньше длины заготовки на 3-5 см. То есть, определяется дно вазы.
• Теперь с помощью резка, который называется косячок, вырезается полость изделия.

Так как вазочка может иметь разную форму: прямую, овальную и так далее, то соответственно и расточка верхней поверхности выдерживается точной формы. После чего производится шлифовка изделия снаружи и изнутри. Для чего используется наждачная бумага. Деревянное изделие снимается со станка, днище дорабатывается вручную с использованием рубанка и наждачки. После чего сувенир покрывается лаком.

Шахматы

Шахматы – фигурки маленькие, поэтому их изготовление требует определенного опыта и твердости руки токаря, а также его глазомера. Для изготовления фигуры вам потребуется небольшой чурбачок сечением 50х50 или 60х60 мм. Его с одной стороны формируют под более мелкое сечение, к примеру, 40х40 или 30х30 мм, как это показано на видео.

Этим меньшим концом заготовка вставляется и зажимается в патрон. Теперь необходимо резцом подрезать свободный торец болванки и прижать ее центром задней бабки. Снимается резцом слой древесины, чтобы заготовка стала круглого сечения. После чего можно приступать к изготовлению самой шахматной фигуры. Можно использовать традиционные формы, можно пофантазировать.

Внимание! Не рекомендуется в патрон вставлять четырехугольную чурку. При точении это вызовет серьезные нагрузки на режущий инструмент. Поэтому стоит заготовку подработать топором или рубанком, как показано на фото ниже.

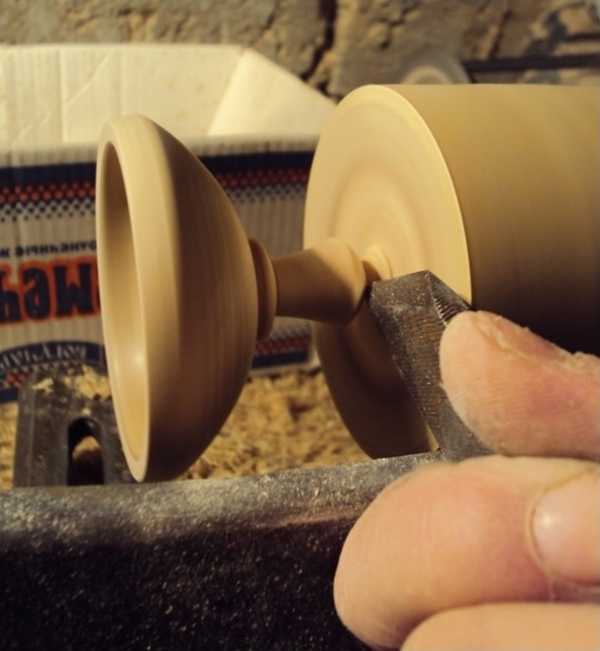

Как только фигура будет полностью готова, ее надо отшлифовать, а в конце отрезать от прижимаемой части заготовки. Остается только вручную ее обработать лаком или покрасить в черный или белый цвет. Кстати, подсвечник из дерева изготавливается на токарном станке точно также. Его длина больше, а значит, необходима будет более длинная заготовка.

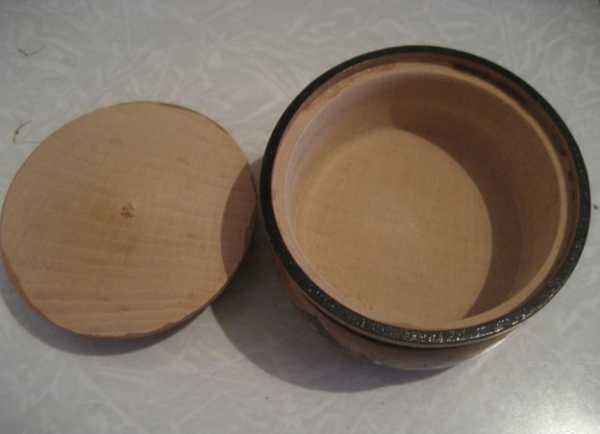

Делаем шкатулку

Шкатулка – не самый сложный элемент, который можно обточить на токарном станке. Но если это будет изделие с крышкой, то чертежи здесь потребуются обязательно. Ведь крышка должна войти в шкатулку и сесть на паз, то есть, крышка должна стать вровень с краем самого изделия.

Для изготовления шкатулки потребуется цилиндрическая заготовка, которая устанавливается в токарный станок. Главное, чтобы заготовка не доставала до станины.

• Сначала снимается слой древесины полукруглым резцом, чтобы придать заготовке округлые формы.
• Затем косячком нужно подработать поверхность, то есть, сделать ее гладкой.
• После чего необходимо сформировать внутреннюю полость деревянного изделия. Для этого применяется узкий прямой резец. Одним проходом эту операцию не закончить, поэтому придется проводить ее ступенчато.
• Используя треугольный резец, можно расширить внутреннюю полость до толщины стенок.
• Дно шкатулки выравнивается прямым, но широким резцом. Им же делается паз для крышки.
• Проводится шлифовка внутренних и наружных плоскостей.
• Наносится лак сверху, воск изнутри.

Крышка изготавливается из того же материала, что и сама шкатулка. Просто для этого необходима тонкая заготовка, которая закрепляется в патроне деревообрабатывающего токарного станка. Сначала обработка проводится широким прямым резцом, то есть формируется внутренняя часть, она может быть плоской или вогнутой внутрь. Обязательно производится шлифовка.

Затем формируется внешняя часть, для чего заготовку придется перевернуть. То есть, отрезается полуготовая часть крышки и уже почти готовой внутренней стороной устанавливается в патрон. Затем тем же резцом производится формирование внешней стороны крышки. Она также может быть плоской или выпуклой. В конце проводится шлифовка. После чего готовое изделие покрывается лаком.

В принципе, очередность изготовления сторон можно поменять, если на крышке будет ручка-держатель. Для этого придется взять заготовку потолще, чтобы точить ручку. Она может быть круглой, овальной или фигурной. Можно ручку изготовить, как отдельно выточенный элемент, и прикрепить ее на крышку шкатулки клеевым составом.

Диаметр крышки должен соответствовать диаметру внутреннего паза шкатулки. То есть, крышка должна свободно войти в паз.

Вот такие изделия можно делать своими руками на токарном станке по дереву. Самое сложное из вышеописанных декоративных предметов – это шкатулка. Здесь необходимо точно придерживаться размеров, особенно это касается толщины стенки. Сделали чуть тоньше, и появится большая вероятность, что она со временем лопнет. К тому же придется точно придерживаться диаметров крышки и паза на самой шкатулке. Если один из размеров не совпадет, то или крышка упадет внутрь шкатулки, или она окажется на крае изделия.

Поэтому при вытачивании на токарном станке самодельных поделок из дерева требуется внимание и аккуратность (работа ведь не грубая). Конечно, надо обязательно в процесс работы снимать размеры штангенциркулем.

derevo-s.ru

Токарный станок своими руками для дерева и металла

Незаменимое оборудование, которое хотел бы иметь любой мужчина в своей мастерской, это токарный станок. Но зачастую данный инструмент заводского исполнения очень дорого стоит, что не каждому по карману и для того чтобы выточить элементарную деталь приходится искать различные лазейки.

Мини токарный станок

Проявив немного смекалки можно собрать токарный станок своими руками без особых затрат. Рассмотрим несколько вариантов исполнения данного оборудования.

Самодельный токарный станок

Очень многие занимаются резьбой по дереву. Древесина является мягким и легкообрабатываемым материалом. Для вытачивания изделий не требуется большого усилия, поэтому можно подобрать электродвигатель мощностью от 0,5 до 1 кВт., но для обработки металла этого будет не достаточно.

Прежде чем приступить к сборке оборудования, необходимо подготовить все составляющие:

1. Станина. В качестве основания под будущий станок можно использовать любой подручный материал: лист фанеры, ДСП, металл. Главное, чтобы основа была ровной и прочной.
2. Двигатель. В зависимости от нагрузки можно использовать старый мотор от стиральной или швейной машинки, дрель, а тек же любой малогабаритный электродвигатель.

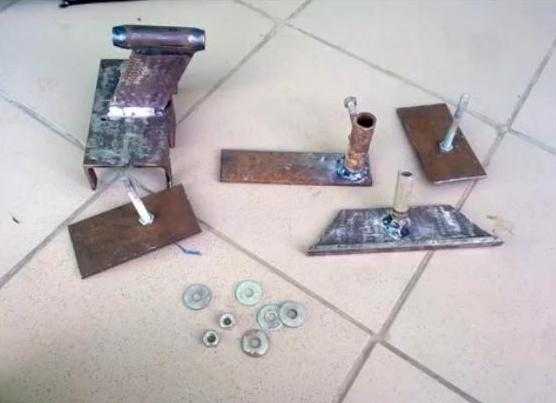

3. Две опоры (бабки) подвижная и неподвижная, выполненные из бруса или металла.
4. Центра – ведомый и ведущий, для установки детали.
5. Крепление под режущий инструмент.

Станок из фанеры

Далее необходимо нарисовать рисунок будущего оборудования. Можно собрать токарный станок по чертежам и фото, предлагаемым в интернете или придумать свою конструкцию.

Главное разобраться в принципе действия механизма.

Устройство станка

Собрав все необходимые составляющие и подготовив чертежи можно начинать сборку следующем порядке:

1. Выпиливаем или вырезаем основание. Ориентируясь на рисунок, наносятся все необходимые размеры, согласно которым изготавливается станина.
2. К готовому основанию крепится неподвижная бабка. На нее устанавливается электродвигатель или патрон с приводом, придающий вращение заготовке.

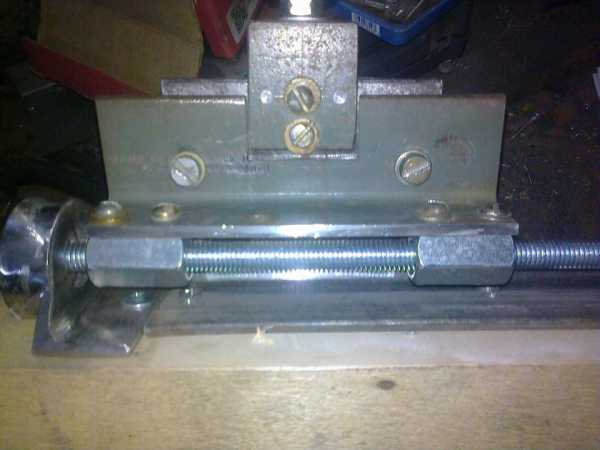

3. Задняя опора (подвижная) устанавливается таким образом, чтобы она могла передвигаться вдоль станины. Для этого в основании можно сделать специальный паз или установить салазки из металлических уголков. В подвижной бабке устанавливается ведомый центр.

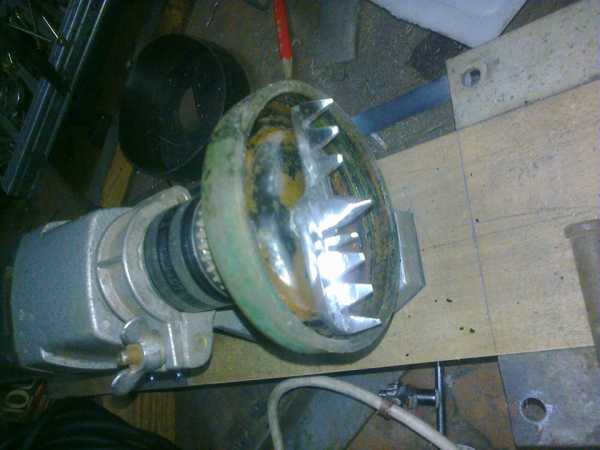

4. К двигателю крепится, так называемый патрон. Его роль может выполнять инструментальная головка или втулка с заостренными краями. Закрепить ее можно при помощи клея или припоя. Вал мотора с патроном выполняет функцию ведущего центра.

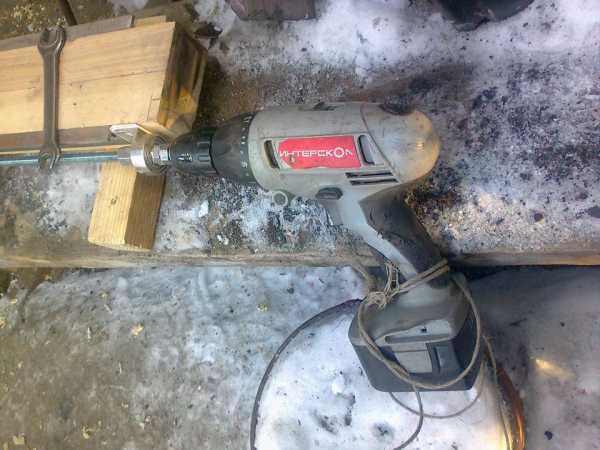

5. Если в роли двигателя выступает дрель или моторчик от швейной машинки, то он крепится непосредственно на неподвижную опору. Когда используется стационарный электродвигатель, рациональнее сделать ременную передачу. В такой конструкции ведущий центр устанавливается на неподвижной опоре.
6. Подручник или подставка под инструменты ставится на салазки или рейку и крепится при помощи болтов. Резец должен двигаться вдоль заготовки и находиться под углом 90° по отношению к ней.
7. В случае использования привода, необходимо установить защитный кожух.
8. Проверка правильности сборки и пробный пуск.

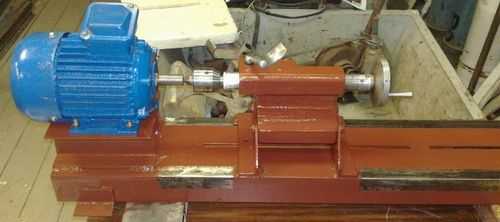

Токарный станок по дереву

Ременная передача гасит вибрацию, возникающую при работе мотора и с ее помощью можно увеличить количество оборотов вращения заготовки. Так же она способствует плавному пуску и остановке патрона и является наиболее надежной и долговечной.

В качестве передаточного звена можно использовать цепную и фрикционную передачу.

Конструктивные особенности самодельных станков

Главным в любой конструкции является точная отцентровка. В противном случае при работе будет сильное биение, что приведет к выходу из строя режущего инструмента. Для того чтобы предотвратить вибрацию заготовки надо устанавливать ведущий и ведомый центр на одной оси.

Чертеж задней бабки

Можно собрать токарный станок с одним центром, но в таком случае необходимо придумывать патрон с зажимным устройством. Например, в качестве электропривода используется обычная дрель. Она крепится на станину и в ее патрон надежно устанавливается заготовка. Такой станок идеально подходит для обработки мелких деталей.

При выборе электродвигателя необходимо иметь в виду, что на станки собственного производства не рекомендуется устанавливать электромоторы коллекторного типа. Это обусловлено тем, что на холостом ходу, при работе без нагрузки подобные двигатели набирают обороты самопроизвольно. В результате заготовка может вылететь из центров и нанести травму работающему за станком человеку или повредить рядом стоящее имущество. В крайнем случае, когда приходится устанавливать коллекторные моторы, для собственной безопасности надо соединение произвести через редуктор.

Двигатель подбирается так, чтобы во время обработки деталь получала достаточное усилие при вращении. Невозможно изготовить громоздкое изделие на слабом моторе. Наиболее оптимальным вариантом в подборе является асинхронный электродвигатель. Он отличается высокой производительностью, устойчивостью к нагрузкам, стабильной частотой вращения.

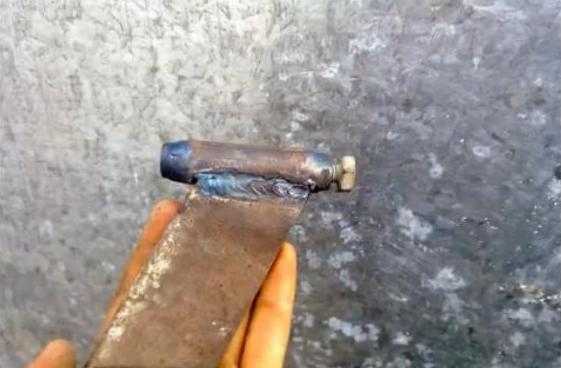

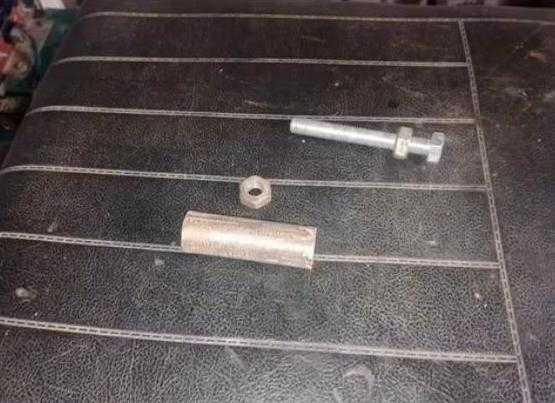

Центр на подвижной опоре может быть неподвижным или вращающимся. Для его изготовления берется обычный болт, конец которого затачивается в виде конуса. Для установки и зажима детали достаточно затянуть гайку. Вращающийся центр позволяет удобно снимать и надежно устанавливать заготовку.

Рекомендации по сборке токарного станка:

1. Для того чтобы самостоятельно изготовить токарный станок необходимо тщательно изучить конструктивные особенности и определиться с областью применения.
2. Подготовить самому или скачать с интернета готовые чертежи, ознакомиться с предлагаемыми фото, посмотреть видео. Ни в коем случае не делать сборку без схемы. Любая ошибка может привести к плачевным результатам.
3. Выбор электродвигателя произвести из расчета обрабатываемого материала: на токарный станок по дереву достаточно установить мотор до 1000 Вт; на токарный станок по металлу требуется более мощный двигатель.
4. Строго выдерживать геометрию оборудования.

Соблюдая все рекомендации и порядок сборки можно сделать токарный станок без особых затрат.

metall.trubygid.ru

Изделия на токарном станке по дереву: видео, фото, чертежи

История обработки древесины на токарном станке насчитывает более 2 тысячелетий. Прогресс не стоит на месте, усовершенствуются инструменты и сам станок. Вместо 2 человек, как в самом начале токарного дела, обслуживается он одним мастером, а вращение детали задаётся при помощи электричества. По-прежнему, древесина располагает к творческому процессу, что позволяет мастерам своими руками создавать оригинальные элементы декора для интерьера, сувениры, деревянную посуду, резную мебель и многое другое.

Для изготовления своими руками банок из дерева под сыпучие продукты, цилиндрических шкатулок под украшения, матрёшек и прочих сувениров используется древесина с различными характеристиками плотности, хрупкости и показателями влажности. Прежде чем начать точение, необходимо рассчитать нагрузку, которую сможет выдержать взятый для работы вид древесины. Во многом от этого будет зависеть успех в производстве, особенно, если предполагается резкое сужение детали из дерева, например, для резной тонкой ножки. Небольшой просчёт с давлением резца на обрабатываемую деталь, и можно начинать всё сначала.

На токарном настольном станке с ручным типом обработки многое зависит от умения мастера – верности его руки и точности глазомера. Точение может вестись как вдоль, так и поперёк древесных волокон. При изготовлении деревянной посуды чертежи не обязательны. Красота глубоких мисок часто зависит от выбора древесины. Хвойные деревья имеют более ровные наросты годовых колец, что позволяет при равномерном точении по дереву, при совмещении центра ствола с осью вращения, создавать изделия с повторяющимся в периоде рисунком. Лиственные породы зависят от засушливости или влажности года, поэтому годовые кольца могут очень разниться между собой. Правда, для хранения овощей и фруктов в свежем виде, деревянные ёмкости из них менее эффективны, чем из хвойных ввиду меньшего содержания смол.

Чтобы ёмкость с крышкой закрывалась герметично, не следует пренебрегать чертежами. Чтобы сделать своими руками целый набор одинаковых емкостей, проще всего на основании чертежа и неоднократной сверки размеров создать трафарет. Работать с шаблоном можно лишь при наличии на токарном станке устройства для крепления резцов и копира. На таком станке своими руками можно не просто создавать единичные изделия, но и поставить на поток выпуск наборов предметов деревянной домашней утвари.

Точение таких изделий как балясины для украшения крыльца и лестницы, постройки беседки, лучше чтобы на токарном станке был копир  — это более надёжно, чем надежда на собственный глазомер. Каким бы умелым ни был мастер и насколько хорошо не владел резцом, более надёжно, чем по копиру, воспроизвести предыдущее изделие не удастся. Для мастеров отлично владеющих резцом нет никаких преград для создания на токарном станке своими руками многослойной резьбы, которая станет достойным украшением мебели – спинок стульев, изголовий кроватей.

Отдельным видом искусства можно считать точение картин и ликов святых – это способны сделать мастера высокого класса, способные мыслить объёмами и создавать многослойные копиры. Менее сложно в плане перенесения задуманного рисунка на деревянную заготовку при помощи станков оснащённых ЧПУ. Для выпуска единичного изделия времени понадобится много. Точение резной картины на станке с ЧПУ отличается от ручной резьбы по дереву отсутствием физических усилий со стороны мастера. В отличие от человека, у станка «рука» не дрогнет – все элементы будут произведены в соответствие с заложенной программой.

Для детских площадок даже в городах всё чаще устанавливают не металлические игровые площадки, а деревянные. Дерево даёт больший полёт фантазии мастерам. Изготавливая качели для своих детей и внуков, многие вспомнят лошадок на гнутых полозьях. На домашнем токарном станке можно произвести точение отдельных элементов такой игрушки-качалки, после чего при помощи столярного клея собрать игрушку воедино.

Своими руками из дерева можно сделать на обычном токарном станке с дополнительным креплением – планшайбой, резную шкатулку. Выбрав подходящий узор или орнамент, его необходимо перенести на плоские заготовки крышки и стенок при помощи карандаша и копировальной бумаги. Резка орнамента проводится ручным инструментом. Нанесение декоративной резьбы на округлые или цилиндрические шкатулки также производится ручным инструментом, только крепиться заготовка может в шпинделе без зажима задней бабкой, которая будет создавать помехи при нанесении вертикальных элементов рисунка на горизонтально закреплённую на станке деталь.

Особенность изготовления сувениров на токарном станке состоит в том, что сначала выполняются все действия по созданию внешнего и внутреннего силуэтов изделия, наносится украшающая резьба, только после этого происходит отделение готового предмета от общего объёма заготовки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

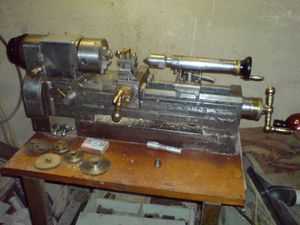

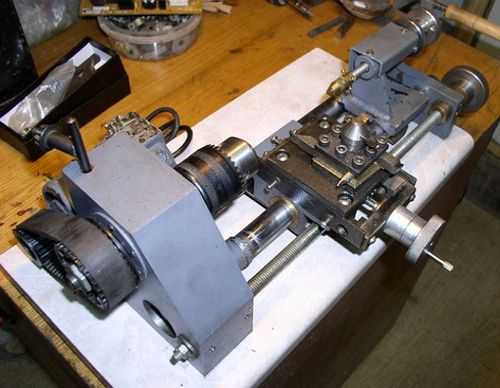

как своими руками изготовить самодельный металлообрабатывающий станок

Рачительные хозяева, привыкшие выполнять все работы по дому своими руками, рано или поздно приходят к выводу, что в арсенале домашней мастерской не хватает самодельного токарного устройства для обработки металлических заготовок. Человек, который однажды пользовался таким оборудованием, долго хвастается перед товарищами, как легко и непринуждённо на таком станке из бесформенной железяки получается аккуратная деталь, изготовленная самостоятельно.

Естественно, можно приобрести готовое изделие в магазине, но оно не всем по карману и поэтому многие принимают решение об изготовлении токарного оборудования по металлу своими руками. Но для этого домашний умелец должен разбираться с принципом работы и устройства такого оборудования и подготовить все расходные материалы. Также понадобится минимальный комплект инструмента ну и, конечно, желание заниматься не самой простой работой самостоятельно.

Для чего нужен самодельный токарный станок?

Нет ни одного настоящего хозяина, который не желал бы заполучить в своём арсенале компактный, надёжный, а самое главное недорогой станок для обработки металла. Такое оборудование позволяет выполнять множество, как простейших, так и сложных операций связанных с изготовлением металлических деталей, начиная расточкой отверстий и заканчивая преданием болванкам из металла необычных форм.

Конечно, если финансовое положение позволяет, то можно не заморачиваться над изготовлением токарного станка своими руками. Однако заводское оборудование имеет внушительные габариты, и поместить его в гараже или небольшом подсобном помещении будет проблематично. Поэтому единственно правильным решением является изготовление металлообрабатывающего оборудования своими руками по своим размерам, которое будет соответствовать всем предъявляемым требованиям.

Самодельно собранный станок для обработки металлических изделий, который будет изготавливаться, с учётом всех особенностей его использования будет обладать простым управлением, не занимать много полезного пространства в помещении и отличаться простой и в то же время надёжной работой. На таком токарном станке по металлу можно с лёгкостью обработать любые заготовки небольших размеров из стали.

Конструкция и принцип работы токарного станка

Перед началом сборки металлообрабатывающего оборудования своими руками важно ознакомиться с основными узлами и механизмами токарного станка по металлу. В конструкцию простейшего оборудования обязательно входят следующие элементы:

• бабки в количестве 2 штук;
• рамная конструкция основы;
• ведущий и ведомый центр;
• упорный механизм для рабочего режущего устройства;
• привод электрического типа.

Составные части самодельного токарного станка размещаются на станине. В случае с агрегатом, собираемым своими руками – это металлическая рама. Вдоль рамной основы происходит передвижение задней бабки. В свою очередь, предназначением передней бабки является размещение базового механизма, вращающего оборудование. При этом данный элемент имеет неподвижную конструкцию. На станине устанавливается передаточный механизм соединяющий ведущий центр с электрическим мотором. Через данное центральное устройство выполняется передача вращательного движения металлической заготовке подлежащей обработке.

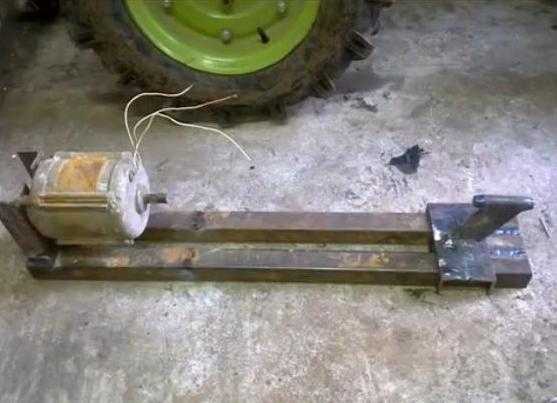

Станину токарного станка по металлу, собираемого своими руками, в большинстве случаев изготавливают из деревянных брусков. Помимо древесины, можно использовать металлические уголки или стальные профиля. Материал, из которого будет изготовлена рама, особого значения не имеет, главное, чтобы центры оборудования надёжно и неподвижно крепились на основе.

На самодельное металлообрабатывающее оборудование можно устанавливать практически любой электродвигатель даже с незначительными показателями мощности. Однако важно понимать, что мотор слабой мощности, может, не справится с вращением громоздких металлических заготовок с нужной скоростью, что приведёт к снижению качества проводимых работ. Маломощные двигатели лучше использовать, если на токарном станке планируется обрабатывать детали из древесины.

Сообщение вращательного движения от электродвигателя к основному узлу станка происходит посредством фрикционного, ремённого или цепного типа передачи. При этом ремённая передача считается самой популярной, так как имеет небольшую стоимость при высокой надёжности. Хочется отметить, что некоторые домашние умельцы собирают оборудование, в котором передаточный механизм не предусмотрен, а рабочий инструмент закрепляется непосредственно на валу электродвигателя.

Особенности самодельных станков

С целью предотвращения повышенной вибрации обрабатываемой заготовки из металла важно соблюсти, чтобы ведущая и ведомая конструкция центра размещалась на одной оси. Если планируется сборка станка своими руками только с ведущим центром, то необходимо заблаговременно предусмотреть установку специального кулачкового механизма – патрон или планшайбой.

По советам опытных специалистов установка на самодельных агрегатах обработки металла коллекторных электродвигателей не рекомендована. В таких устройствах может происходить самопроизвольное увеличение оборотов при отсутствии рабочей нагрузки, что, в свою очередь, приводит к вылету заготовки из крепёжных элементов и возможному травмированию человека работающего за станком. Деталь, вылетающая на большой скорости, может нанести множества вреда в замкнутом пространстве домашней мастерской.

Если же по каким-либо причинам монтаж электродвигателя коллекторного типа неизбежен, то обязательно нужно установить специальный понижающий редуктор. Благодаря такому механизму можно полностью предотвратить бесконтрольный разгон оборудования при отсутствии нагрузки на обрабатываемую деталь.

Самым практичным, удобным и недорогим для токарного станка по металлу, собираемого своими руками, считается электрический мотор асинхронного типа. Такой двигатель имеет высокую устойчивость во время нагрузки без изменения частоты вращения, что позволяет обеспечить высокое качество обрабатываемых металлических заготовок, ширина которых не превышает 100 мм. В целом же конструкцию и мощностные параметры электрического мотора необходимо подбирать таким образом, чтобы деталь, подлежащая обработке, получала необходимое усилие при вращении.

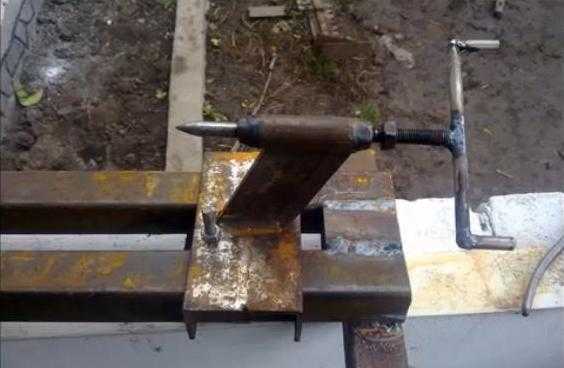

Механизм ведомого центра, располагаемый на задней бабке, может иметь как неподвижную, так и вращающуюся конструкцию. Для его изготовления используют стандартный болт, который затачивается конусообразной формой на резьбовом участке изделия. Подготовленная деталь смазывается моторным маслом и монтируется во внутренней резьбе заблаговременно, вырезанной в задней бабке. Болт должен обладать свободным ходом примерно в 25–30 мм. Благодаря вращению болта происходит прижим обрабатываемой заготовки между центральными механизмами.

Процедура сборки токарного оборудования

Самым лёгким в изготовлении своими руками считается металлообрабатывающий станок лучкового типа. Использование такого самодельного оборудования позволяет вытачивать металлические и деревянные изделия, а также при небольшом усовершенствовании затачивать ножи и другие режущие инструменты. Очень полезно такое оборудование, если предстоит ремонт автомобиля или другого движущегося транспорта. При этом сама процедура сборки предусматривает ряд несложных работ.

1. Первым делом изготавливаются две деревянные стойки высокой прочности, к которым с помощью гаек привинчиваются болты. Такие конструктивные элементы предназначены для крепления станины самодельного токарного станка по металлу. Для изготовления станины также можно использовать древесину. По возможности дерево можно заменить металлом в виде стальных уголков или профилей.
2. В обязательном порядке нужно изготовить специальный подручник, предназначаемый для увеличения уровня устойчивости резцового механизма, используемого, с целью обработки болванки из металла. Конструктивно такая деталь состоит из двух отдельных деревянных элементов, которые соединены под углом в 90 градусов при помощи специального клеевого состава или маленьких винтов.
3. На нижней доске закрепляется тонкая металлическая полоса, предназначенная для защиты рабочей части инструмента от деформации вовремя вращения. В горизонтально расположенной доске вырезается прорезь, благодаря которой появляется возможность выполнять управление движением подручника.
4. С обустройством передней или задней бабки обычно проблем возникать не должно. В качестве патронов для бабок в большинстве случаев используют готовые металлические цилиндры, которые подходят своим сечением к общей станочной конструкции или используют их сварные аналоги, изготовленные из листового металла.

Самодельная конструкция токарного станка по металлу, собранная своими руками, может использоваться не только по своему прямому назначению, но и в других бытовых нуждах. Можно на одну из подвижных частей, подсоединённых к валу электрического двигателя, установить шлифовальный круг и точить на нём различный инструмент либо выполнять шлифовку или полировку поверхностей.

Выбор силового оборудования

Рама самодельного оборудования по возможности должна монтироваться на металлической основе путём надёжного скрепления со станиной. После этого нужно установить все отдельные узлы и механизмы токарного агрегата, которых не так уж и много. На следующем этапе переходят к работе с силовым узлом оборудования. В первую очередь нужно выбрать электрический двигатель соответствующих параметров. Так как речь идёт об обработке металла – достаточно прочного материала, то и мотор должен быть мощным:

• при обработке мелких металлических деталей достаточно мотора мощностью от 0,5 до 1 кВт;
• для обточки более крупных заготовок лучше использовать двигатель 1,5-2 кВт.

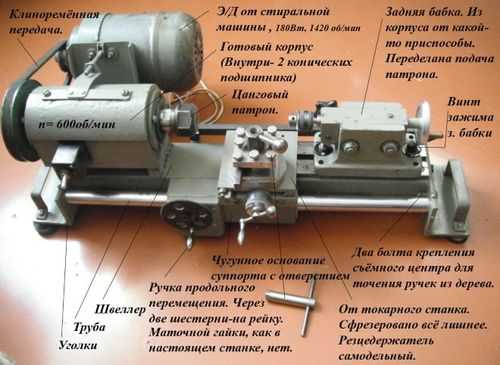

Для самодельного металлообрабатывающего оборудования подойдёт двигатель от старой швейной машины или с любого другого ненужного бытового прибора. Выбор зависит от того, что найдётся в домашней мастерской или обойдётся недорого при покупке в магазине. К электромотору подсоединяется пустотелый вал из стали или как его называют – головка шпинделя. С этой целью используется ремённая или любая доступная передача. Вал подсоединяется к шкиву, закреплённому на шпонке. Шкив понадобится для размещения на нём рабочей части инструмента.

Подключение силовых механизмов выполняется либо собственноручно, либо обращаются за помощью к специалистам. При этом опытный электрик сделает все быстро и качественно, а у владельца станка будет полная уверенность в безопасности использования электрических деталей токарного станка. После окончания сборочных работ оборудование готово к использованию. Также в случае необходимости человек может расширить функционал оборудования.

Изготовив станок для обработки металлических деталей своими руками, человек получит незаменимого помощника в домашней мастерской. А учитывая многофункциональность такого оборудования, каждый желающий сможет отточить свои навыки в слесарном деле. Самостоятельно изготовленный станок будет отвечать всем предъявляемым к нему требования и не будет занимать много места в доме или гараже.
