Как выбрать диммер?

Современные интерьеры нельзя представить себе без качественного освещения, которое способно преобразить помещение и выделить отдельные зоны. Диммер — это светорегулятор, с помощью которого можно регулировать освещение, делая его в зависимости от настроения ярким или наоборот, мягким и приглушенным.

Кстати! Нажав на фотографию понравившегося диммера, находящегося на этой странице, вы мгновенно перейдете на страницу товара!

Какие бывают диммеры?

Выделяют три основных вида данных приборов:

Диммер для электрических ламп с подаваемым напряжением 220В;
Диммер для низковольтных галогенных ламп;
Диммер для люминесцентных ламп.

В зависимости от типа управления выделяют следующие диммеры:

Аналоговые;
Цифровые;

Цифро-аналоговые.

Перед тем, как отправиться за покупкой диммера, следует определиться, как вам будет наиболее удобно управлять этим устройством. В зависимости от типа управления все они подразделяются на:

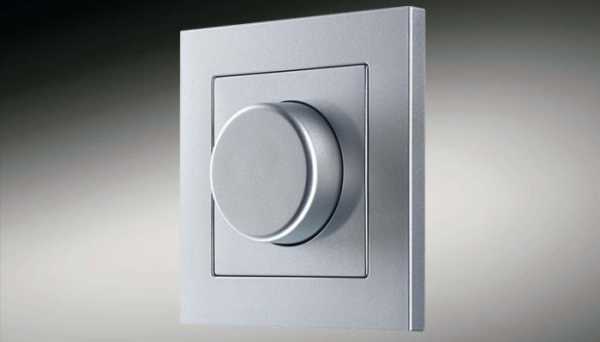

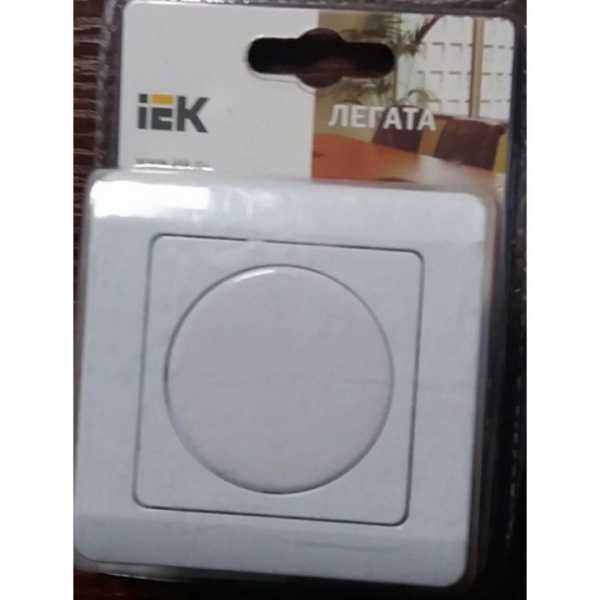

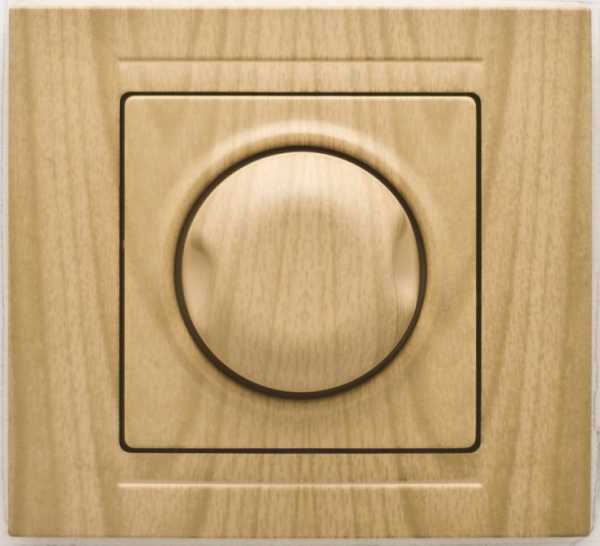

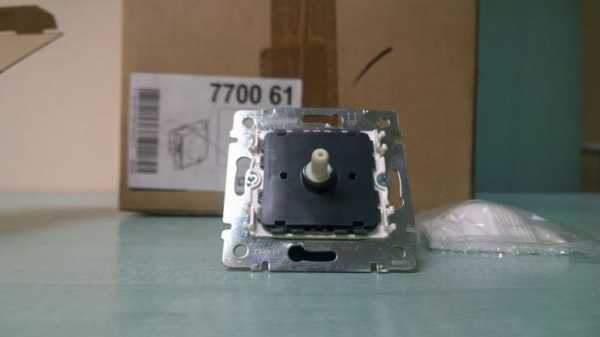

Поворотные диммеры — управление самое простое. Чтобы включить, достаточно повернуть или щелкнуть кнопку включателя. Для регулировки интенсивности освещения кнопка приводится в действие путем ее вращения.
Нажимные диммеры — также просты в управлении. Работают по аналогии поворотных.

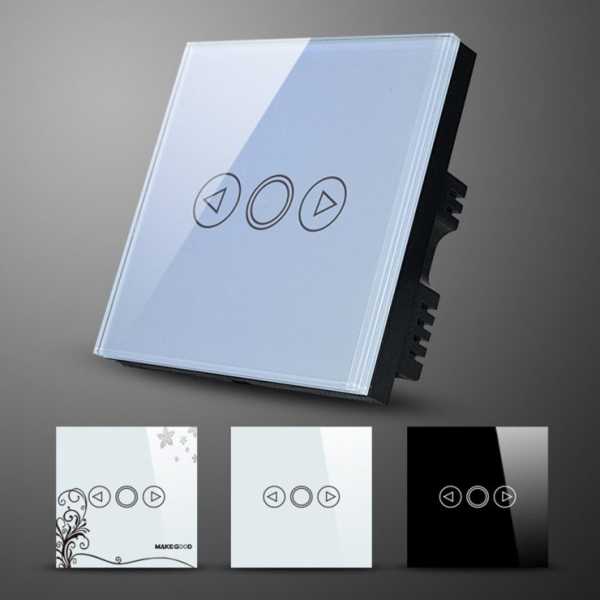

Сенсорные диммеры — управление происходит за счет плавного прикосновения по поверхности выключателя.

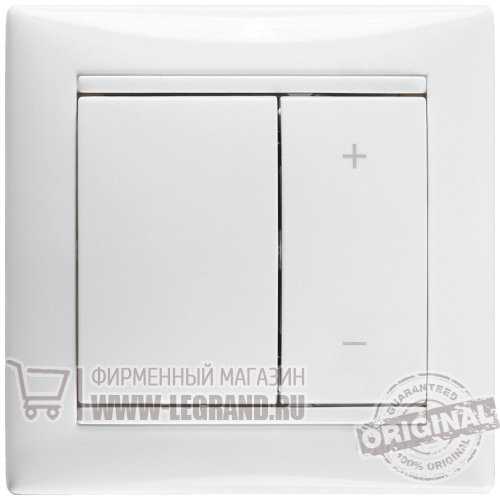

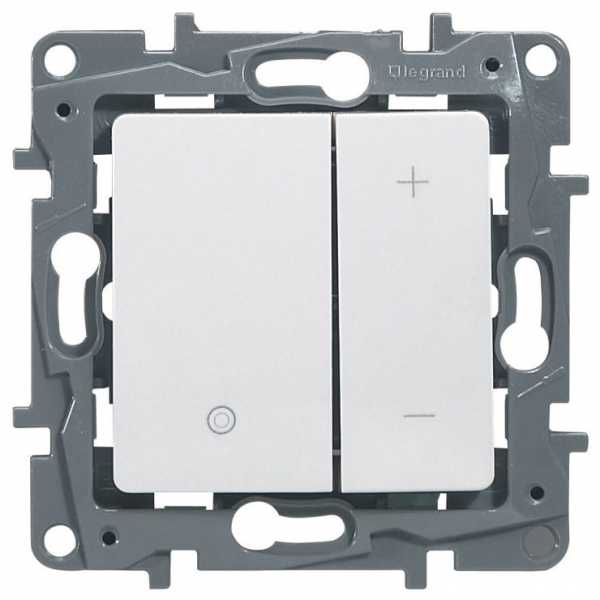

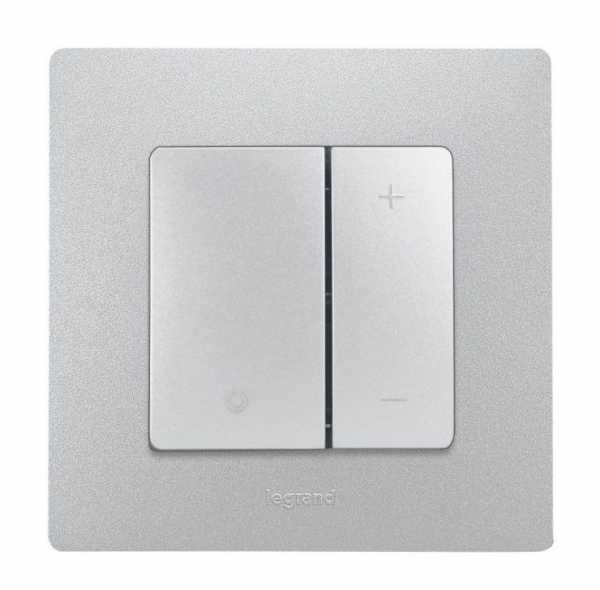

Клавишные — отличный вариант для тех, кто привык к стандартным выключателям и не хочет с ними расставаться.

Технические характеристики диммера

Определившись с дизайном, перейдем к техническим характеристикам, которые также требуют большого внимания, поскольку от них зависит не только комфорт, но и долговременность эксплуатации.

Допустим, вы решили купить диммер. Так, с чем же стоит определиться при покупке:

1) Мощность — пожалуй, самая главная из характеристик. На светорегуляторе вы увидите цифру, которая покажет суммарную нагрузку. Арифметика проста: чтобы понять, на какое количество ламп хватит данной мощности, достаточно просто произвести расчет. Допустим, вы знаете, что у вас будет 8 ламп. Суммарная нагрузка, разделенная на все эти лампы, покажет, какую мощность ламп для данного их количества вы сможете приобрести.

2) Наличие встроенной системы вентиляции и автоматического выключателя. Присутствие этих опций, это, в первую очередь, – безопасность. При достижении определенной температуры срабатывает датчик отключения.

3) Обращайте внимание при покупке на наличие дросселей. Это легко определить на слух – для этого у включенного диммера измените яркость и послушайте как меняется шум при его работе. Если его интенсивность меняется — значит, дросселя присутствуют.

4) Провода должны быть аккуратно переплетены между собой, на них не должно быть дефектов в виде трещин, разрывов изоляции, сколов.

5) Наличие подшипников у вентилятора — это также залог долговременной эксплуатации.

6) Если в диммере присутствует функция стабилизации напряжения, это также является преимуществом.

Какие особенности нужно учитывать при выборе диммера?

Не забывайте, что каждый диммер имеет свои особенности подключения. Перед началом работ следует ознакомиться с инструкцией и при необходимости воспользоваться услугами квалифицированных специалистов. На итоговую цену влияют все перечисленные факторы в совокупности. Также свою долю вносит и страна-производитель, а также бренд. Среди известных поставщиков выделяют Испанию (Eunea Merlin Gerin SM180), Германию (Kopp Dimmat, ABB Busch-Dimmer 6520U), Францию (Legrand Pro 21 Smart Dimmer) и США (Lutron Grafik Eye). Хорошей альтернативой зарубежным могут быть

отечественные диммеры. Они более демократичны по цене и при этом не уступают по своим техническим характеристикам.

Выбирая диммер, не забывайте, что в первую очередь вы приобретаете не столько прибор для освещения, сколько комфорт и уют в вашем доме. Регулировка интенсивности светового потока — это возможность подарить себе и своим близким чарующую атмосферу спокойствия или наоборот, праздничную и яркую. Также эти приборы приносят нам такие преимущества, оригинальные дизайнерские решения.

С помощью освещения можно выделить отдельные участки в комнате, которые будут подчеркивать стиль и оригинальность вашего дома. Также следует отметить, что наличие диммера способно сократить потребление электроэнергии. Вечером можно использовать приглушенный свет, соответственно отсекается лишняя амплитуда напряжения, и потребление электроэнергии снижается.

Отдельно следует отметить такое понятие как совместимость. Например, производители ламп Osram и Philips тесно сотрудничают с компаниями, выпускающими диммеры, такими как Legrand. (Диммеры Legrand — в интернет-магазине Mos-legrand ) Лучше приобретать одновременно лампы и диммер, чтобы в процессе установки не возникло проблем с неподходящим цоколем и прочими характеристиками. Правильно подобранный по техническим характеристикам диммер способен долгое время радовать вас и ваших близких качественным освещением.

www-legrand.ru

Диммер — Построй свой дом

У каждого человека существует свое световосприятие, при котором ему комфортно находиться в помещении. Имея в арсенале стандартную люстру и торшер сложно добиться этого комфорта даже с помощью тщательного подбора лампочек. Чтобы эта задача не была такой трудной, вместо обычного выключателя, стоит установить светорегулятор. Вот о том, какими бывают светорегуляторы и как выбрать диммер, мы и поговорим в этой статье.

Светодиодный диммер

Светорегулятор или светодиодный диммер – это одновременно и переключатель мощности, и регулятор интенсивности освещения. С его помощью можно не только включать и выключать свет в комнате, но и плавно регулировать его яркость. Такая регулировка, помимо комфорта для глаз, позволяет экономить электроэнергию, а также значительно продлить срок службы осветительных приборов. В настоящее время диммеры широко применяют при проектировании и строительстве система «Умный дом».

Виды диммеров

Отличительной чертой светорегуляторов, является их способность управлять сразу несколькими осветительными приборами. Для этого они имеют нескольких каналов, количество которых может варьироваться от 1 до 24. В зависимости от места монтажа, диммеры можно разбить на три вида:

Настенный диммер

Настенный диммер — это аналог стационарного выключателя. Как правило, в нем предусмотрено от 12 до 24 канала (на 1 канал допустимая нагрузка 1-3 кВт).

Рэковый диммер

Рэковый диммер монтируется в рэковую стойку, которая необходима для крепления, а также установки различного звукового оборудования. В рэковом светорегуляторе 12 каналов, с допустимой нагрузкой 2-5 кВт на каждый канал.

Подвесной диммер

Подвесной диммер. Как правило он располагают возле источников освещения, имеет 4 канала с максимальной мощностью до 3 кВт.

Диммер для ламп

Большое разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определенные условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.

Если говорить об обыкновенных лампах накаливания, то это самый простой вариант использования светорегулятора. Его устанавливают в штатное место обыкновенного выключателя.

Для галогенных ламп используют специализированный диммер в схеме которого присутствует понижающий трансформатор, способный понизить напряжение до эксплуатационных значений галогенной лампы.

Если вы используете светодиодные лампы 220В., то при выборе светорегулятора стоит обратить внимание на некоторые нюансы. В настоящее время выпускаются лампы, которые поддаются регулировке, и для которых диммер использовать нельзя. Для этого достаточно посмотреть их на упаковку. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая, то вы можете выбрать регулятор как для обычных лампочек. Если вы будете использовать светодиодные ленты, то они управляются при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

Выключатель с диммером

Аналоговой диммер

Управляющим сигналом аналоговых светорегуляторов выступает постоянное напряжение, которое изменяется в пределах от 0 до +10 В. В зависимости от величины данного напряжения, будет регулироваться напряжение на нагрузке. Управляющий сигнал при этом поступает от пульта управления.

Цифровый диммер

Цифровые светорегуляторы — более современные и профессиональные регуляторы света. Здесь управляющим сигналом служит цифровая последовательность. Протокол управления DMX512 позволяет передавать данные о состоянии 512-ти каналов, каждый из них имеет порядка 256 градаций яркости. Основа цифрового диммерного блока — микропроцессор, который по определенному алгоритму преобразует цифровую информацию в сигнал управления симисторами.

Цифро-аналоговый диммер

Цифро-аналоговые светорегуляторы являются по своей сущности комбинацией цифрового преобразователя и аналогового диммера. Подобный подход, несмотря на сложнейшую схемотехнику, позволяет силовой блок сделать универсальным, который в зависимости от управляющего сигнала способен работать как аналоговый или цифровой диммер.

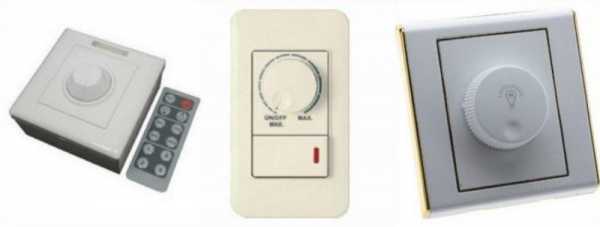

Управление диммером

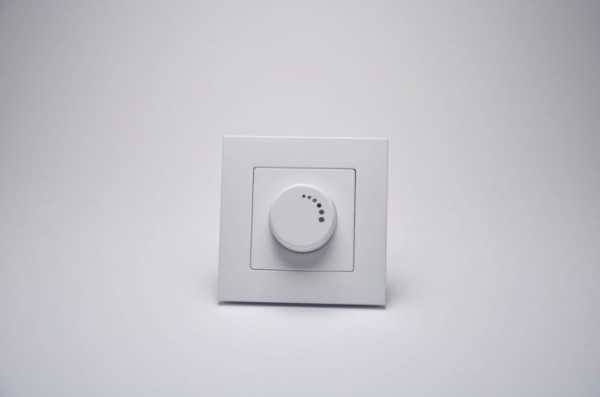

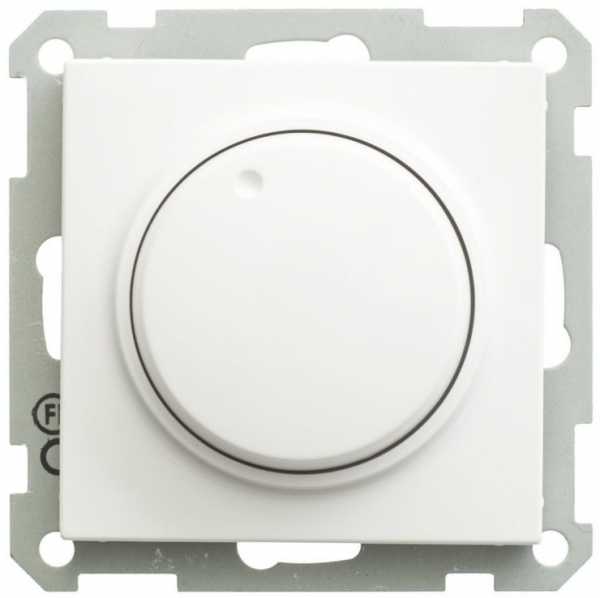

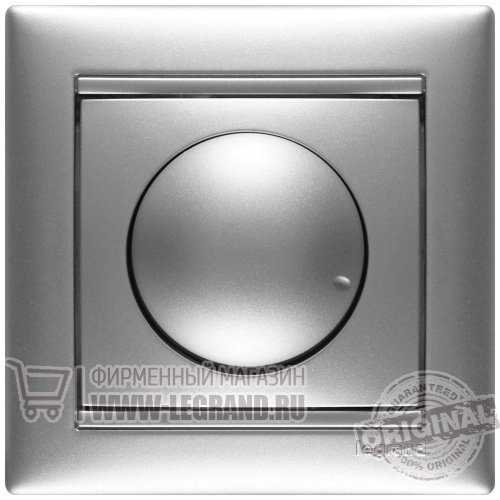

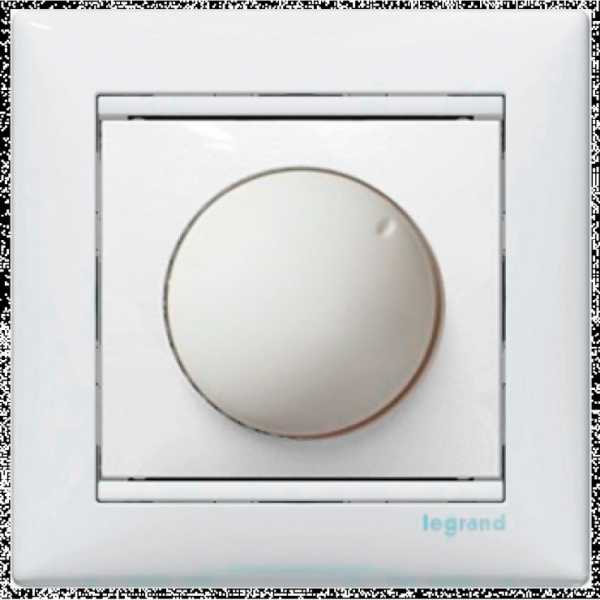

Поворотный диммер

Управление данным устройством осуществляется за счет поворота ручки. Освещение зажигается при начальном повороте ручки, а яркость света регулируется ее вращением. Отключение устройства происходит в крайнем положении – когда послышится характерный щелчок. Поворотные диммеры подходят для любого помещения, где требуется один уровень освещенности при включении прибора.

Нажимной диммер

В этом устройстве включение света происходит нажатие кнопки. Далее при вращении ручки изменяется интенсивность светового потока. Благодаря вмонтированному микроконтроллеру устройство может запоминать уровень свечения ламп. Запоминать действия пользователей им позволяет вмонтированный микроконтроллер. У некоторых регуляторов бывает несколько кнопок.

Нажимные светорегуляторы предназначены для помещений, которые не нуждаются в изменении уровня освещенности при каждом включении света. Пользователь один раз выставляет нужный уровень освещенности и затем использует только опцию включения-выключения, не регулируя яркость освещения.

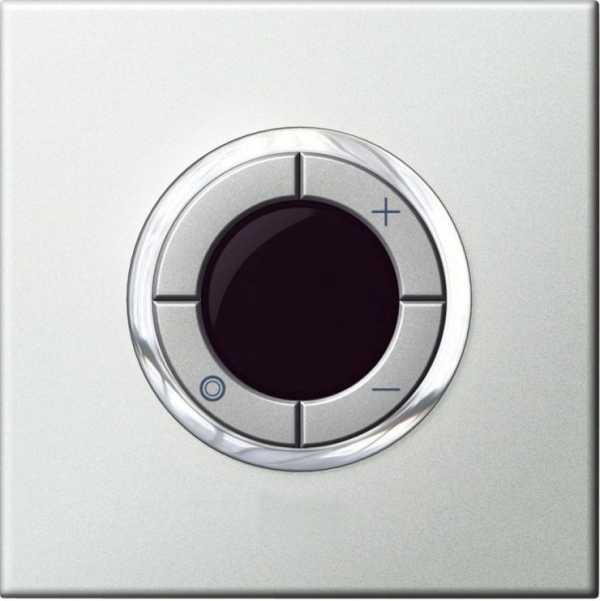

Сенсорный диммер

Управляются прикосновением к панели или поверхности светильника. Ими управляют посредством легкого прикосновения к поверхности светильника или панели Touch Pad. Так получится включить или выключить освещение. Если же палец удерживать на сенсоре, свет будет возрастать плавно, а после достижения максимума станет уменьшаться. Внешняя эффектная панель такого светорегулятора с подсветкой создает оригинальность и респектабельность в интерьере.

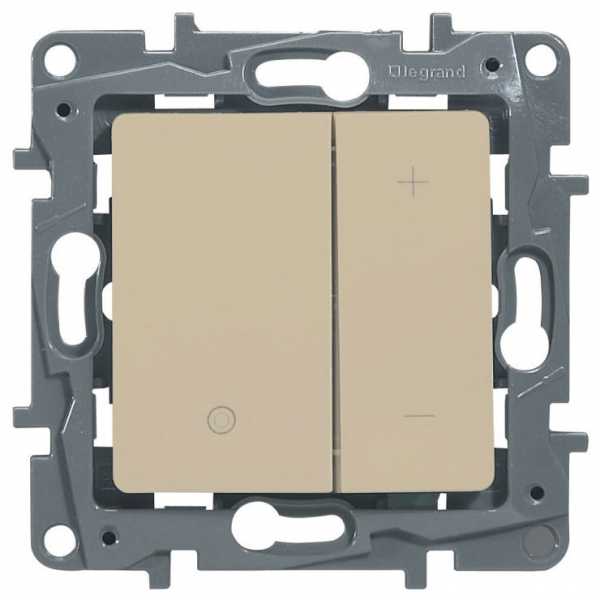

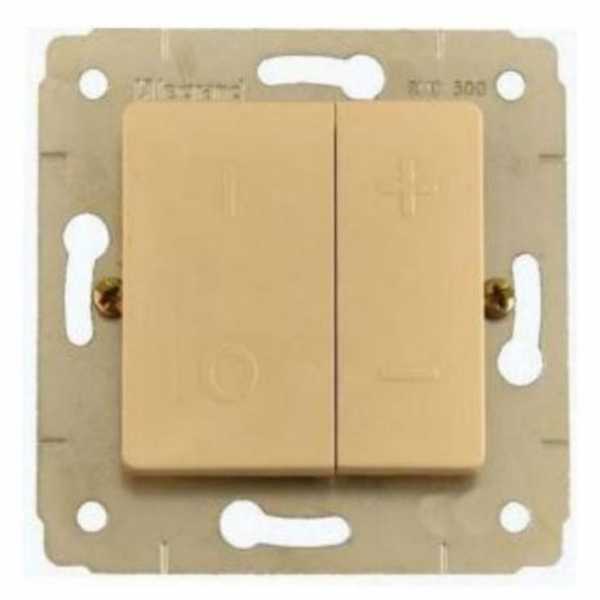

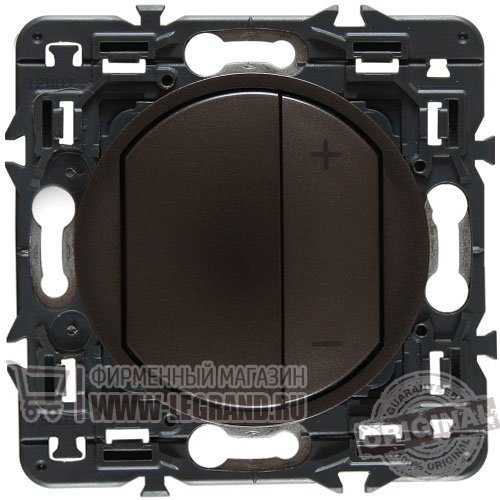

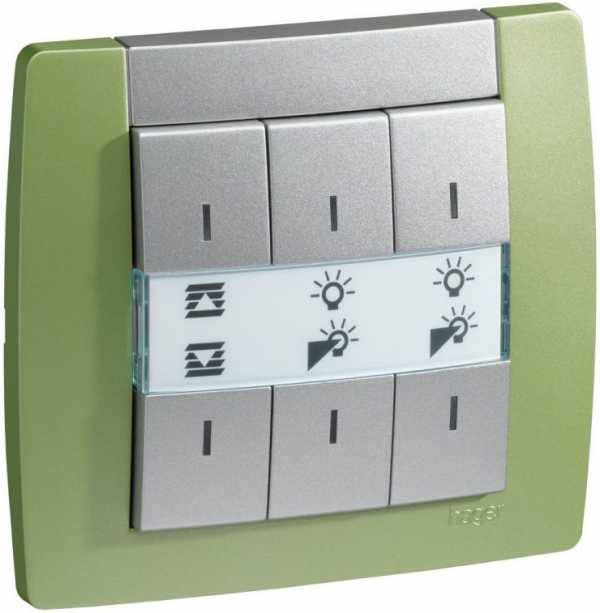

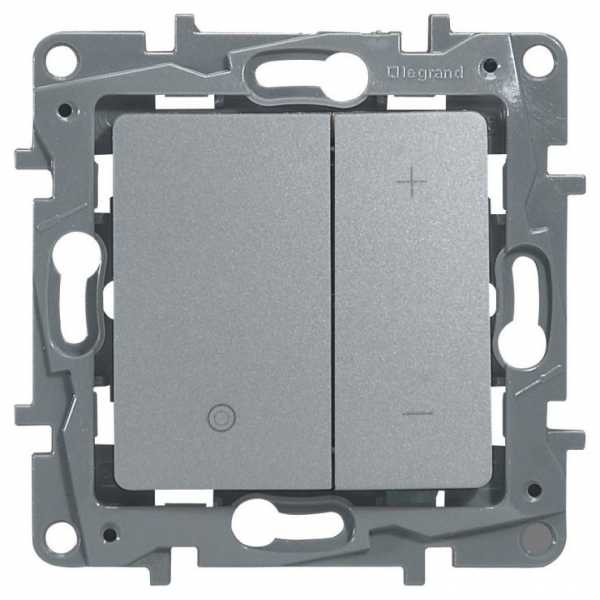

Клавишные диммеры

Клавишные диммеры похожи на традиционные выключатели, но совершеннее кнопочных светорегуляторов. При нажатии на клавишу включается и выключается свет, а яркость его можно контролировать при удерживании клавиши в активном состоянии больше чем на 3 секунды.

Характеристики диммеров

Подключаемая максимальная мощность к диммеру

При выборе светорегулятора, прежде всего, обратите внимание на максимальную, подключаемую к нему мощность. Например, цифра 600 W на светорегуляторе показывает, суммарную нагрузку, которую можно к нему подключить. 600 W хватит для подключения десяти ламп по 60 Вт. Допустимая мощность в реальности оказывается меньше указанной, это зависит от коэффициента загрузки каналов. Например, светорегулятор на 4 канала с допустимой мощностью 2,5 кВт на каждый канал, имеет коэффициент загрузки 75%.

Таким образом, в любой момент времени могут работать на полную мощность только 3 канала, или все они могут быть включены на 75% мощности. Поэтому неплохо, если у вас получится повесить на канал, примерно на 30-50% меньше нагрузки, чем указывается в паспорте.

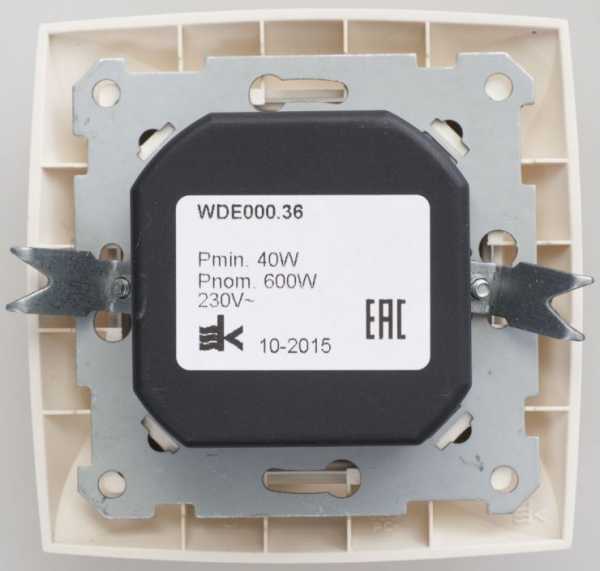

Подключаемая минильная мощность к диммеру

Также обращайте внимание и на минимальную мощность, не все приборы способны управлять маломощными осветительными приборами, хотя такие задачи приходится решать достаточно часто. К слову сказать, уверенная работа на небольшой нагрузке считается подтверждением качества применяемого силового прибора и правильности схемотехнических решений.

Продолжительность работы диммера

При выборе диммера стоит убедиться, что он в состоянии неограниченно по времени регулировать заявленную мощность без перегрева. Иначе реальная нагрузка, которую вы безбоязненно к нему подключите, окажется меньше ожидаемой. Кроме того, чем выше будет коэффициент загрузки, тем конструкция диммера надежнее, и меньше риск выхода светорегулятора из строя.

Охлаждение диммера

Если планируется использовать светорегулятор в помещении с повышенным уровнем температуры, следует выбирать прибор со встроенной системой вентиляции. При других равных условиях система активной вентиляции облегчает работу диммера. Интенсивность работы вентилятора в самых продвинутых конструкциях диммеров зависит от уровня температуры, которая поддерживается внутри корпуса.

Автоматический выключатель диммера

Диммер является очень энергонагруженным прибором. Каждый канал выдает мощность на нагрузку в несколько киловатт. Поэтому подобное устройство должно быть оборудовано соответствующими средствами защиты, главным элементом которой является автоматический выключатель. Когда возникает перегрузка, и существует опасность перегрева и плавления проводки, автоматический выключатель своевременно отключает аварийную линию.

Как выбрать диммер

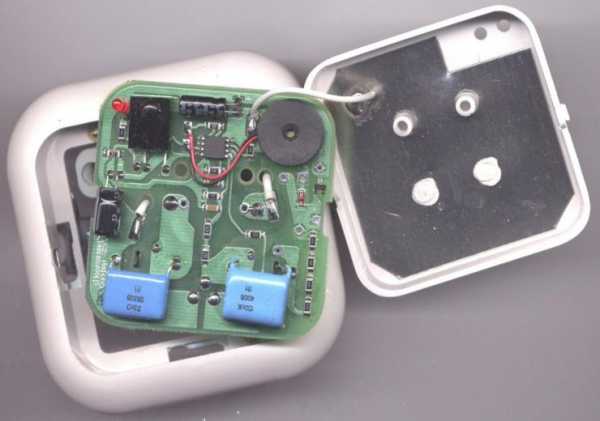

В магазине вам вряд ли удастся заглянуть внутрь прибора, но при проверке работоспособности диммера после его установки, вполне возможно сделать некоторые выводы. Обратите внимание на вид светорегулятора — чем аккуратней выглядит прибор, тем больше вы можете ему доверять. После этого осмотрите автоматы защиты каналов.

Сечение проводов в диммере

Прислушайтесь, как будет работать светорегулятор во время колебания напряжения при подключенной нагрузке. Если вы отметили изменяющееся гудение блока диммера при изменении уровня яркости, то в аппарате есть дроссель. Если вы смогли заглянуть внутрь, то помните, что сечение рабочего провода не должно быть меньше 1,5 кв., а вводного не меньше 6 кв. Иначе при полной загрузке может оплавиться изоляция, что в свою очередь приведет к короткому замыканию.

Цвет платы в диммере

Если провода увязаны в жгуты, это свидетельствует об общей аккуратности. Платы должны иметь синий или зеленый цвет. Это значит, что использована краска, способная дополнительно защищать элементы и плату от влаги и механических воздействий. Если вы видите двухстороннюю плату, значит, защита должна быть с двух сторон.

Если в диммере есть вентилятор, то он должен иметь подшипники. Радиатор системы охлаждения не должен быть менее 100 кв\см на 1 силовой элемент, в противном случае уже при нагрузке в 2 кВт, диммер будет похож на печку.

Стабилизатор напряжения в диммере

Неплохо, если в светорегуляторе имеется стабилизация выходного напряжения диммера. Коэффициент стабилизации определяют как изменение выходного напряжения светорегулятора при изменении напряжения в электросети. Наличие стабилизатора нужно, если в сети постоянно «скачет» напряжение. Стабилизатор в этом случае не позволит подавать больше 220 вольт на нагрузку. С другой стороны стабилизация не позволяет свету моргать (блекнуть) при провалах напряжения в электросети, которые вызваны тонким проводящим кабелем, неравномерностью загрузки фаз и прочими проблемами, что связаны с качеством силового ввода светорегулятора.

Как подключить диммер

Выбирайте светорегуляторы, соответствующие типу лампочек, используемых в помещении, иначе они быстро выйдут из строя.

Не устанавливайте диммер в помещениях с высокой температурой (выше 26 градусов), он будет постоянно перегреваться и быстро выйдет из строя.

На разрыв идет фазный провод (его подключают к разъему, маркированному L), ноль подсоединять нельзя.

К светорегулятору нельзя подсоединять нагрузки индуктивного и емкостного вида.

Мощность прибора выбирайте с запасом.

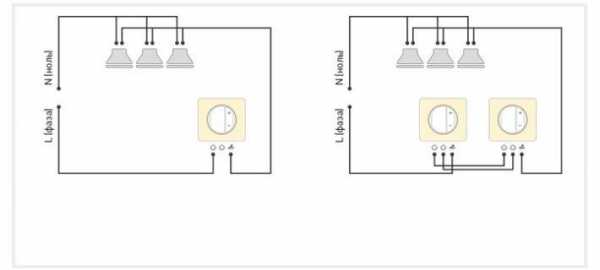

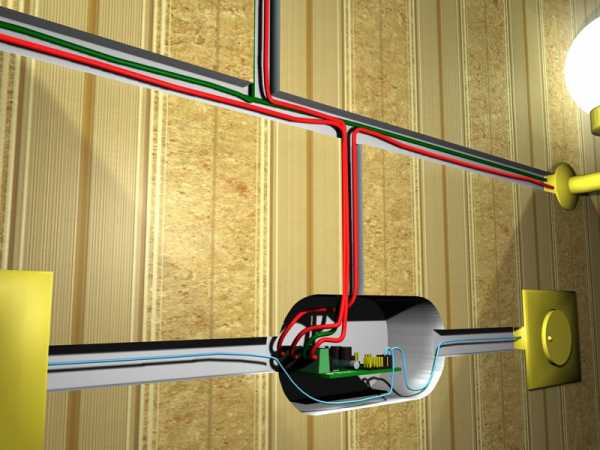

Стандартная схема подключения диммера

Стандартная схема подключения диммера предполагает вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.

Двойной контроль в диммере

Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.

Диммер и переключатели

Данный метод более удобный для применения в спальне, так как можно будет включать или отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая с постели. В этом случае устанавливаются два переключателя и диммер. Регулировать яркость освещения можно будет только в одном месте, а вот включать или выключать свет – в 2-х или 3-х местах. Этот вариант так же подойдет для длинных коридоров и лестниц.

Монтаж диммера

Установка диммера ни чем не отличается от монтажа обычного выключателя. Демонтируйте старый выключатель, проверьте при помощи индикатора фазы отсутствие напряжения на клеммах, отсоедините провод. Проверьте изоляцию и состояние проводов, только после этого присоедините их к клеммам светорегулятора. Аккуратно вставьте диммер на место, зажмите корпус винтами и распорными лепестками, установите защитные и декоративные элементы.

Помните, что клемма L предназначена для питающего провода. Теперь можно подать напряжение и устанавливать желаемый уровень освещения.

Димер очень нужное устройство в современном загородном доме. Поэтому вопрос, как выбрать диммер, становится не таким уж и праздным. В следующей статье я расскажу о тепловизоре.

Как правильно выбрать диммер (светорегулятор).

Вы возвращаетесь домой после рабочего дня, уютно устраиваетесь в гостиной и читаете газету при ярком свете. Потом включаете телевизор, и освещение тускнеет. А затем вы и вовсе начинаете дремать, а лампы отключаются. Как подсветке удалось подстроиться под желания хозяина?

Очень просто – помогли светорегуляторы, или, иначе, диммеры (от англ. dimmer – светорегулятор).

Где пригодятся диммеры?

В первую очередь светорегуляторы обеспечивают визуальный комфорт: установленные вместо обычных выключателей, они приглушают назойливую яркость ламп до комфортного уровня. Такие приборы просто незаменимы в помещениях, где предусматривается сразу несколько вариантов занятий для домочадцев:
— В детской для игр и чтения нужно хорошее освещение, но если ребёнок боится засыпать в темноте, то диммером можно приглушить свет люстры до минимума.
— В гостиной яркое освещение пригодится для будничных дел, приглушённое – для семейной беседы, а минимальное – для просмотра сериала.
— В спальне светорегулятор у изголовья кровати за одну секунду поможет создать подходящую атмосферу: от интимной до бодро-пробуждающей.

А специалисты компании Legrand, всемирно известного производителя электрооборудования, разработали модель диммера с режимом ночника (серия Céliane): в течение часа он постепенно приглушает свет, а затем и вовсе выключает его. Перевод в режим ночника осуществляется нажатием трёх соответствующих кнопок.
Интересно, что диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии, что достаточно актуально в условиях постоянного роста тарифов на коммунальные услуги. Кроме того, диммирование положительно сказывается на сроке службы ламп. Снижение яркости лампы всего на 5% продлевает время её эксплуатации в два раза! Это особенно актуально в тех случаях, когда в доме установлены нестандартные источники света, найти замену которым довольно трудно.
Однако если вы решили оснастить свой дом светорегуляторами, важно понимать, как это правильно сделать: выбрать мощность, определить диммер, подходящий под конкретный тип ламп, подобрать удобный способ управления и пр. Попробуем разобраться!

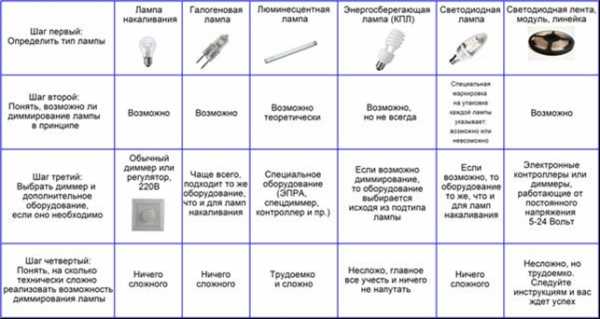

Каждой лампе — свой диммер!

Разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определённые условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп. Правда, существуют и универсальные решения, когда диммеры управляют различными типами нагрузок. Устройство автоматически определяет тип подключенных источников света и корректирует свою работу в зависимости от них. Есть модели, где переключение осуществляется вручную. Это более сложный, но в то же время надёжный способ.

Сколько светильников выдержит диммер?

При подборе светорегулятора важно правильно оценить его расчётную мощность – она должна соответствовать потребляемой мощности подключенных ламп. В противном случае прибор может просто не заработать или, ещё хуже, сгореть. Проще всего расчёт проводится для ламп накаливания: если максимальная мощность светорегулятора 400 Вт, к нему можно подключить 10 ламп накаливания по 40 Вт. Что касается светодиодов и КЛЛ (компактная люминесцентная лампа), то для вычислений принимается мощность обычной лампы, эквивалентная ей по светимости. То есть КЛЛ в 8 Вт соответствует лампе накаливания 40 Вт, и к упомянутому выше 400-ваттному диммеру можно подключить максимум 10 таких источников света.

Нажимаем, поворачиваем или скользим пальцем.

Сегодня на рынке представлено несколько вариантов диммеров: поворотные, в которых регулировка интенсивности освещения выполняется с помощью ручки, и нажимные, использующие в качестве управляющего элемента клавишу. Для удобства эксплуатации, некоторые нажимные элементы оснащены двумя кнопками – одна работает как выключатель, а вторая как регулятор. Есть ультрасовременные сенсорные устройства, которые реагируют на прикосновение и его длительность. А некоторые регуляторы и вовсе обладают «интеллектом» и позволяют реализовывать разнообразные сценарии.

Несмотря на кажущуюся простоту светорегуляторов, подходить к выбору их типа и расчётной мощности нужно серьёзно, и лучше всего проконсультироваться у специалистов. И сделать это сейчас, когда вы вооружены знаниями о диммерах, будет намного проще. Вы легко найдёте общий язык с профессионалами и точно останетесь довольны своим выбором.

Купить розетки, выключатели, а также диммеры Вы можете в магазине LumArt по адресу: г. Санкт-Петербург, Полевая Сабировская ул., д. 54, лит. А, ТК «Интерио», 1й этаж, сек. 110А.
Вопросы по продукции Вы можете задать по телефону: (812) 677-94-56
Заявки Вы можете отправить через обратную форму в разделе Контакты или Нам на почту: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Мы всегда постараемся Вам помочь.

www.lum-art.ru

Как выбрать и подключить диммер

Гармоничное сочетание безупречной функциональности и сдержанного дизайна, многообразие цветовой палитры и лаконичных форм, надежность и новый экономичный взгляд на мир – те немногие черты, которые характеризуют современные диммеры.

Содержание

Для чего нужен диммер
Виды диммеров
Подключение диммера
Способы использования диммеров
Несколько важных моментов или подводные камни использования диммеров
Видеоролик с youtube

Для чего нужен диммер

Диммер (светорегулятор) представляет собой специальное устройство, которое монтируется вместо выключателя и используется для управления осветительными приборами и регулирования потока световой подачи от мягкого и приглушенного до максимально яркого.

Впервые устройство было разработано в 90-х годах 19 века Гранвиллу Вудсу и использовалось для медленного затемнения искусственного освещения в театре. Современные диммеры, кроме традиционных функций управления источником света и изменения его интенсивности, наделены множеством дополнительных полезных функций:

автоматическое отключение по таймеру,
голосовое или акустическое управление,
имитация присутствия,

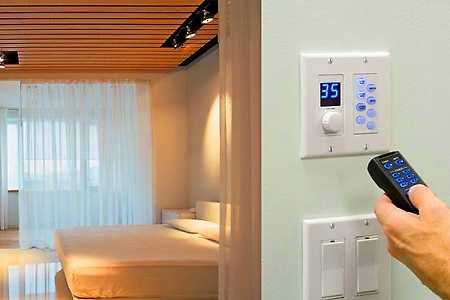

дистанционное управление,
подключение к системе «умный дом».

Итак, среди причин, по которым устанавливается в помещении диммер, можно выделить несколько основных:

Во-первых, подключение светорегулятора позволит Вам создать в помещении обстановку уюта и комфорта. К примеру, если у Вас запланировано проведение праздничного мероприятия со множеством гостей, то с помощью диммера Вы сможете максимально осветить помещение, но если вдруг Вам захочется побыть в спокойной обстановке, располагающей к тихому отдыху, то устройство отрегулирует свет, сделав его более приятным и мягким.
Во-вторых, эксклюзивные изделия известных брендов – диммер Legrand (Легранд) или makel (Макел) – преображают интерьер дома и создают неповторимый стиль, подбирая подходящую яркость светового потока для различных участков внутреннего пространства. Благодаря совершенной гармонии цвета и формы, функциональности и практичности, они прекрасно вписываются в любую архитектурупомещения не зависимо от моды и времени.
В-третьих, светорегуляторы, создавая приятную световую атмосферу в помещении, считаются энергосберегающими конструкциями. Проведенные исследования показывают, что диммеры позволяют экономить электричество на 60%, а устройства для ламп накаливания и галогенных ламп, благодаря пониженному напряжению и благоприятным температурным условиям, продлевают срок эксплуатации используемых источников света более чем в 20 раз.

Несомненно, подобные характеристики диммеров настолько привлекательны, что домашние умельцы создают их самостоятельно и успешно сочетают со стилистикой своих помещений.

Виды диммеров

В зависимости от мощности и типа источника света, принято различать три основных вида современных светорегуляторов:

Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В. В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор, который отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Надежную и бесперебойную работу устройств обеспечит входящий в состав конструкции дроссель. Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.

Итак, в первую очередь, при покупке светорегулятора Вам следует исходить из того, для каких ламп он будет предназначен и какова суммарная нагрузка, которую он сможет выдержать. Специалисты рекомендуют купить диммер, обладающий на всякий случай большим запасом мощности.

В зависимости от способа управления в отдельную категорию выделяют сенсорные, поворотные и нажимные диммеры. Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Столь совершенное устройство может быть укомплектовано инфракрасным приемником для дистанционного управления.

Следует отметить, что определенные модели позволяют одновременно управлять несколькими независимыми источниками света. Сенсорные диммеры, оснащенные двумя клавишами, используют для управления лампами различного типа. При этом регулирование интенсивности светового потока осуществляется при помощи двух независимых друг от друга клавиш.

Поворотный диммер предполагает легкое вращение поворотного элемента, нажимной светорегулятор – многократное нажатие клавиши.

Подключение диммера

Схема диммера, как и его подключение невероятна проста. Как и стандартные выключатели, их устанавливают в монтажную коробку. Единственным немаловажным условием правильного и безопасного подключения является необходимость подключения выводов к фазе и к нагрузке.

Прежде чем загорится лампа, симистор должен пропустить через себя ток. А это произойдет лишь в том случае, если, между электродами G и А1 появится определенное напряжение. При возникновении положительной волны конденсатор заряжается через потенциометр R, величина которого определяет скорость заряда. При достижении заданной величины напряжения на конденсаторе, достаточной для открытия динистора и симистора, последний открывается. Иными словами, сопротивление становится достаточно низким, и источник света будет гореть до конца полуволны.

Так же обстоят дела с отрицательной полуволной. Поскольку триак и диак являются симметричными устройствами, то нет никакой разницы куда течет ток. Выходит, что в условиях активной нагрузки напряжение похоже на следующие друг за другом «обрубки» отрицательных и положительных полуволн, частота которых составляет 100 Гц.

Схема подключения диммера не нуждается в использовании специальных деталей и предполагает применение любых симисторов вне зависимости от мощности нагрузки. При этом напряжение должно быть не ниже 400 В, поскольку мгновенное напряжение в сети может составлять 350 В. Величина резисторов и конденсаторов является определяющей для начальных и конечных точек зажигания, а также степени надежности работы источника света.

Способы использования диммеров

Специалисты выделяют два способа использования диммера: одинарный и групповой.
Одинарный диммер можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу. К примеру, используя пульт дистанционного управления, Вы можете изменить режим яркости освещения нескольких светильников. При этом управляющие диммерами центры объединяются в одну схему, включая от 2 до 6 зон. Если Вы разбираетесь в тонкостях и специфике процесса подключения диммера и знаете, как правильно регулировать интенсивность световых потоков с одного пульта, то самостоятельно можете выполнить световое зонирование Вашего жилья.

Если Вам требуется, чтобы источник света просто включался и выключался, можно воспользоваться диммером-выключателем. При этом функциональность и удобство, а также плавное регулирование интенсивности света будут достигаться за счет проходного диммера.

Кроме того, диммеры применяются на практике для создания эффектной подсветки на общем фоне основного света. Использование подобного приема позволяет выделить определенные элементы декора в интерьере. К примеру, светорегулятор подчеркнет очертания любимой картины на стене или зону с роскошной напольной вазой, зрительно преображая пространство. Безупречная функциональность и продуманный дизайн, гармоничность форм и палитра мягких оттенков позволяют идеально вписать диммер в современную концепцию архитектуры.

Несколько важных моментов или подводные камни использования диммеров

1. Не следует нагружать диммеры энергосберегающими лампами, иначе Вы рискуете понести лишние затраты. Так, установив соединение, Вы сократите эксплуатационный период лампы до 100 – 150 часов, да и светорегулятор из-за постоянной перегрузки будет работать не намного дольше.

Безусловно, в каждом правиле есть исключения. В данном случае к ним можно отнести лампы польского производителя Godiva: они запускаются при 15% яркости, однако их стоимость колеблется на уровне 20 – 25 евро. Да и устройства с отсечкой фазы, используемые для подобных источников света, конечно, выпускаются: диммер Legrand, Jung, Gira и прочие, при этом цена их также достаточно высока.

2. Работа диммеров связана с минимальной нагрузкой — до 40 Вт. Снижение нагрузки, вызванное, к примеру, выходом из строя лампочки, может сопровождаться мерцанием нагрузки с частотой до 50 Гц. Более значительное понижение нагрузки приводит к активированию системы защиты устройства, а в критичной ситуации — к поломке диммера.

3. Светорегуляторы достаточно критичны к температурному режиму в помещении. Если температура превышает 25°С, то следует уделить особое внимание работе устройства, поскольку диммер при перегревании может легко выйти из строя. Не стоит превышать допустимую нагрузку конкретного устройства, специалисты в данном случае советуют добавить усилители мощности.

4. И еще один важный момент: используйте диммер исключительно с тем типом нагрузки, на которую он рассчитан и не подключайте одновременно нагрузки емкостного и индуктивного характера, это грозит поломкой устройств!

Видеоролик с youtube

Ролик подробро расскажет о том, что представляет из себя диммер и для чего он предназначен.

strport.ru

для светодиодных ламп, ламп накаливания (подключение и установка)

В статье расскажем, как выбрать диммер для светодиодных ламп и ламп накаливания, рассмотрим возможные ошибки в выборе диммера, дадим ответы на распространенные вопросы.

Диммер для светодиодных ламп

Регуляторы подразделяются:

Модульные – приспособления, устанавливаемые на DIN-рейку в электрических коробках. Такие типы приборов применимы для регулировки различных световых установок. Очень часто диммеры модульного класса устанавливаются в системы Smart House (Умный дом). Свето-регуляторы работают на кнопочных, клавишных панелях. Контроль освещением также можно производить, применяя различные гаджеты либо пульты дистанционного управления. Такой тип – дорогостоящий, поэтому не часто применим в бытовых условиях. Большинство моделей изменяют мощность света, используя широтно-импульсную модуляцию.
Моноблочные – элементы, работающие в монтажных коробках. Такой тип регуляторов –самый распространенный, так как схема подключения аналогична с обычным выключателем. При регуляции яркости светодиодных ламп применяется регуляторы с широтно-импульсной модуляцией (ШИМ), а также модели с регулирующими источниками света.

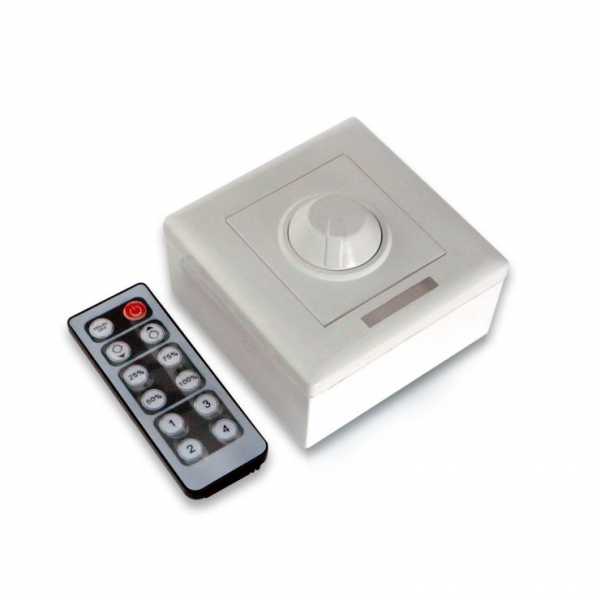

Выносные устройства управления. Применяют в точечных лампочках в потолках подвесных. При подключении используют:

преобразователи;
механизма плавного включения.

Все вспомогательные материалы ставятся в саму конструкцию.

Для наилучшей совместимости диммеров с LED-светильниками, ведущие производители ламп (OSRAM, PHILIPS) работают взаимосвязано с фирмами-изготовителями световых регуляторов:

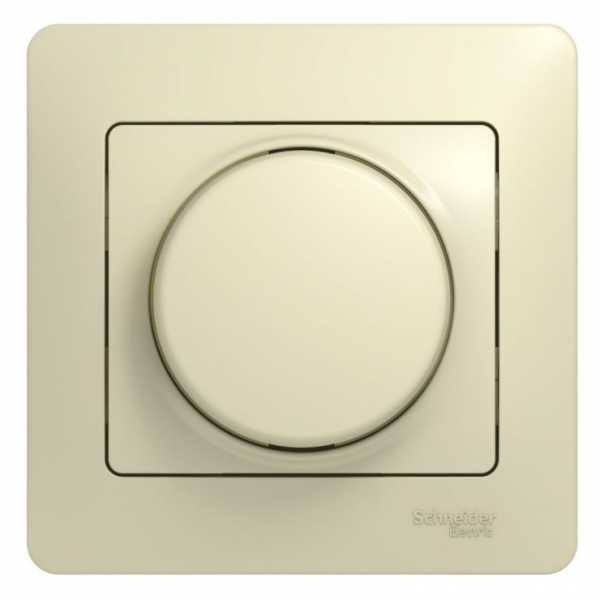

Таблица 1. Технические характеристики моделей марки SchneiderElectric

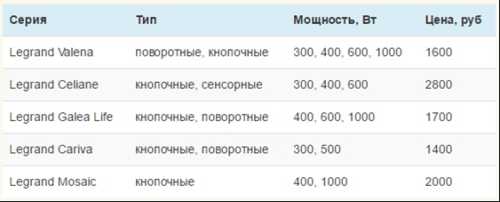

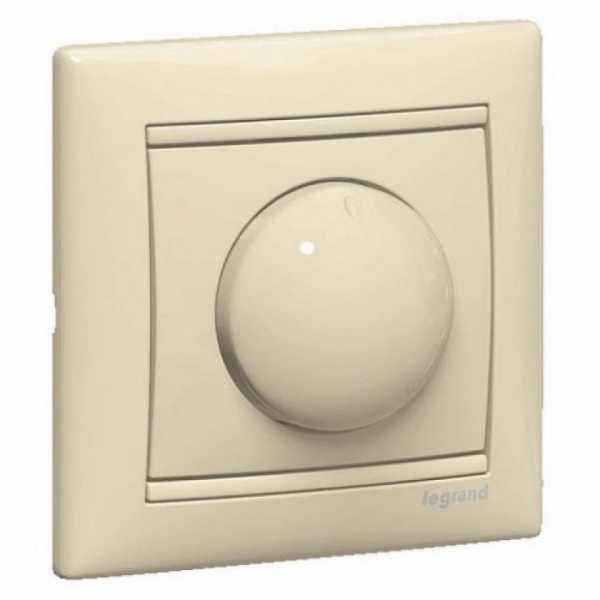

Таблица 2. Технические характеристики моделей марки Legrand

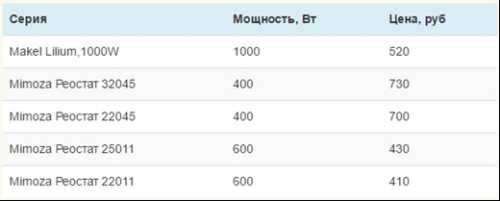

Таблица 3. Технические характеристики моделей марки Makel

Для правильного выбора устройства регуляции – учитывается мощность используемых лампочек. Производители на самих корпусах свето-регуляторов обозначают рекомендуемые параметры светильников.

Выводы:

Использование свето-регуляторов для ламп-LED – экономически выгодно и удобно с точки зрения комфорта использования.
ШИМ – относится к самому рациональному способу применения регуляторов яркости.
Специалисты по электронному оборудованию рекомендуют покупать продукцию только проверенных торговых марок.
При установлении уровня освещенности LED-светильников, применяются связки ШИМ-диммера с обычной лампой либо простой регулятор и диммируемой лампой. Читайте также статью: → «Ремонт светильника в домашних условиях».

Диммер для ламп накаливания

Изображение механического регулятора, имеющего 2 потенциометра с тремя клавишами управления

Приборы для светильников такого типа разделяются:

Механические (роторные) – простейшие и самые дешевые модели. Принцип работы – вращение рукоятки в нужное направление для корректировки уровня света. Элементы управления, производимые различными заводами, имеют идентичные принципы работы, за исключением материалов деталей и токопроводящих элементов.

Электронные – контроль ведется при помощи клавиш (обычных, сенсорных). Основа – это микропроцессор, реализующий ряд задач, недоступных для механических:

монтаж более одного диммера, можно регулировать импульсы света с разных уголков помещения;
управление регуляторами дистанционно, используя датчики инфракрасные, радио частотные, голосовые;
задавать программы включения и выключения света, так же можно автоматически настроить регулировку освещенности;
работа диммера со световым датчиком, на уровень общего освещения помещения будет влиять мощность излучения источника света.

Минусом электронных на ровне с механическими переключателями – высокая стоимость оборудования.

Таблица 4. Сравнение марок Valena, Simon, Lezard

Выбор диммера по мощности, конструкции, типу ламп

По мощности

Выбирая регулирующий элемент нужно просчитать потребляемую мощность всех лампочек, с которыми он будет работать. Неправильно подобранная модель приведет к быстрому выходу из строя электро-регулятора либо его неработоспособность. Рабочая мощность диммера должна быть на 50% выше мощности потребляемых элементов. Читайте также статью: → «Как работает диммер?».

По типу ламп

Лампы накаливания. Одним их преимуществ подключения диммера к такому типу – простота, свето-регулятор может быть вместо выключателя. У накаливающихся ламп цвет света при уменьшении яркости станет красноватого оттенка.
Светильники люминисцентные. Световой регулятор может работать с такой разновидностью ламп при условии монтажа сложной электрической схемы. Необходим тип диммера специально под данный тип ламп.
Энергосберегающие осветители. Световой регулятор проще установить для малогабаритных разновидностей. В миниатюрных лампочках есть встроенный пускорегулирующий элемент. Если же такое приспособление отсутствует, установка светорегулятора выполняется аналогично люминесцентным видам. Используемая дополнительная оснастка трудоемкая и финансово затратная.
Лампы галогеновые. Удобство заключается в том, что можно использовать модель как в накаливающих светильниках, но лучше приобрести модификацию именно для галогенок. Особенность их – использование напряжения 12 V, для правильной работы сети подключается трансформатор понижающий.
Светодиодные. Для LED-светильников регулятор подойдет, как для обычных лампочек. На упаковках таких ламп зачастую указывается модель рекомендуемого типа диммера. Для таких лампочек также разработаны регулирующие устройства дистанционного управления. Если лампы имеют рабочее напряжение 12 V – необходимы понижающий преобразователь и дополнительная управляющая панель. Каждый светодиодный светильник имеет технические особенности, которые необходимо учитывать при выборе элемента регулирования.

Совет №1. Параметры величины мощностей лампочек указана на их упаковке. В случае отсутствия упаковки, либо информации на ней – технических характеристики отмечена на самом корпусе светильника.

Таблица 5. Алгоритм выбора диммера по техническим признакам

Совет №2. При покупке диммирующего устройства для любого светового источника, нужно на месте убедится в его исправности, путем подключения к сети.

По конструкции

Производители свето-регуляторов предлагают большой выбор моделей:

поворачивающиеся – кроме самой регуляции уровня света, могут запоминать предыдущую настройку и не нужно каждый раз выставлять необходимую освещенность. Такие виды так же могут быть работать как выключатели.

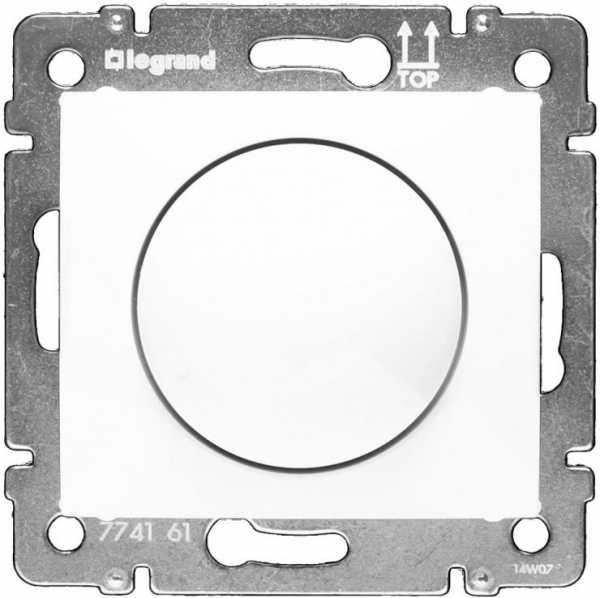

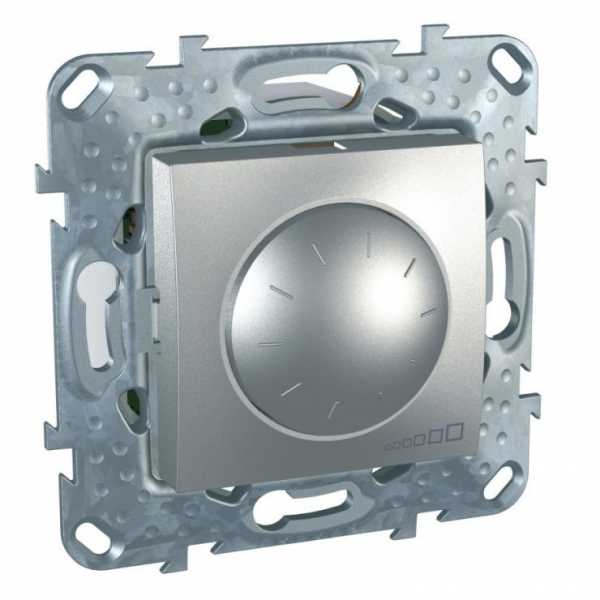

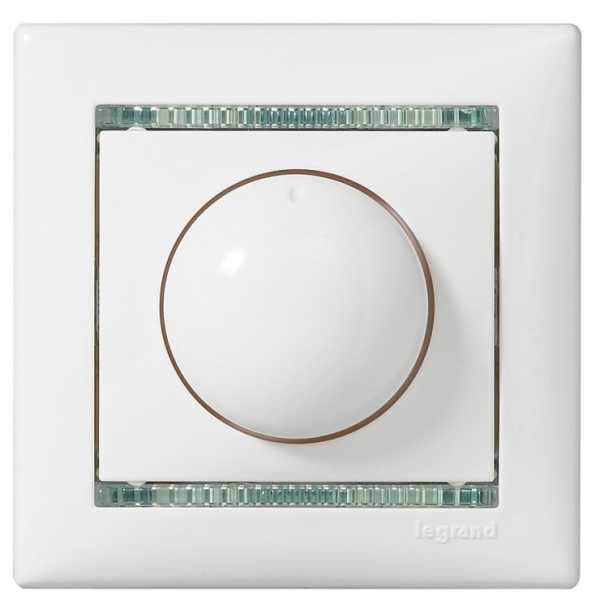

Представлены 3 модели световых регуляторов, работа которых основа на вращающемся механизме

кнопочные – управление осуществляется нажатием / зажатием клавиш. Модели с миниатюрными дисплеями дают возможность видеть в цифровом формате величину регуляции. Встречаются модели с подсветкой экрана.

Изображение клавишных регуляторов с цифровым показателем величины света и кнопками управления

сенсорные – контроль света выполняется скольжением пальца по рабочей части.

Изображение регуляторов, управление которыми осуществляется касанием пальцев к приборной панели

Ошибки при выборе диммера

Не было выполнено проверки покупаемого устройства непосредственно в магазине, регулятор не включается по причине бракованной детали.
Для реализации определённого уровня освещения был выбран роторный. Такой тип регулятора не может «запоминать» нужное освещение, его каждый раз нужно закручивать для выключения и раскручивать для нужной мощности света.
При покупке диммерного прибора потребитель не посмотрел, для каких типов ламп данная модель походит.

Сколько светильников выдержит диммер

Общее число рабочих светильников выбирается, зная предельную мощность регулятора. Для получения конкретной цифры используются системные калькуляторы. Расчет проводится, исходя из категории помещения:

детская;
столовая;
спальня;
кухня;
ванная.

Типы ламп:

источники света галогеновые;
LED-светильники;
накаливания;
люминисцентные;
индукционные

В системные калькулятор вводятся:

Вид комнаты / помещения.
Основные размеры площади;
Используемые разновидности ламп.

Для расчета самостоятельно нужно учесть специфику различных источников:

Число ламп накаливания можно просчитать, поделив предельную величину мощности диммера на мощность одной лампочки.
При расчете количества лампочек светодиодных в сети 220 V, предельный показатель мощности свето-регулятора делится на 10. И полученная сумма делится еще раз на мощность лампы-LED.

Обзор различных схем подключения диммера

Все круговоротные переключатели имеют одинаковый принцип действия. Отличия их заключаются в наличии специальных элементов, которые позволяют потреблять меньшую мощность, повышать надежность работы и осуществлять более плавные повороты головки. Читайте также статью: → «Проходной переключатель».

Принцип действия регулятора:

Между элементами устройства возникает рабочее напряжение, потенциометр заряжает конденсатор. Параметры потенциометра связана со скоростью заряда конденсатора.
Происходит смещение фазы. Поднимается уровень сигнала напряжения и открывается полупроводник.
При уменьшении величины сопротивления – загорается элемент света. Направление движение тока в положительной и отрицательных волнах одинаково.
Напряжение, попавшее на нагрузку, имеет остаток волн, идущих одна за одной. При малом уровне яркости на частоте 100 Гц свет будет мерцающим.

Разновидности схем подключения:

Подключение диммирующего механизма к светодиодным лампочкам.

Изображение схемы подключение диммера к ряду светодиодных ламп с длиной линии 5 метров

Монтажа световых регуляторов в двух местах.

Подключения изображение слева (с установкой в одном месте), изображение справа (монтаж двух устройств) в разных концах помещения

Параметры элементов сопротивления и конденсаторов различных марок влияют на включении и повседневную работу диммера.

Ошибки в монтаже диммера

Свето-регулятору нельзя давать перегреваться. Рекомендуемая предельная величина + 27 — +30 °С.
Нагрузочная мощность должна быть не менее 40 — 45 W. При меньших величинах срок службу регулятора и источников света снижается.
Обязательно применять диммер с теми источниками света, модели которых указаны в их документах по эксплуатации.
Для диммирование ленты из лампочек и люстры был выбран один регулятор. В таком случае лучше выбирать два свето-регулятора, отдельно для каждого источника.

Ответы на распространенные вопросы

Вопрос №1. Какими отличиями обладают диммеры Legrand?

автоматическое включение / отключение;
голосовой либо звуковой тип управления;
возможность дистанционного управления;
основной элемент smarthouse.

Вопрос №2. Какой регулятор практичнее: клавишный или роторный?

Свето-регуляторы кнопочные имеют встроенный контролер, который позволяет запоминать нужную величину освещения. Нет необходимости при каждом включении регулировать до нужного уровня.
Роторные диммеры – не имеют встроенного микро-контролера, поэтому каждый раз при включении нужно проворачивать рукоятку на нужный уровень. Такие виды не имеют функциональной памяти, поэтому и имеют меньшую стоимость.

Вопрос №3. Зачем используют диммеры?

Элементы регулирования позволяют создать нужную величину освещения под разные мероприятия:

чтение книги;
работа за компьютером;
концертные / театральные постановки;
рисование либо черчение;
спортивные состязания.

Изменение величины света позволяет снизить потребляемую мощность сети, соответственно снижается электропотребление, экономятся расходы.

Вопрос №4. Какие основные разновидности диммеров LEGRAND?

одинарный – такой тип работает только с одной лампочкой либо работать с несколькими источниками объединенных в группу;
групповой – работающий с определенной группой. Таким образом, можно освещать помещение неодинаковой величиной. На рабочем месте может больше света, в нерабочей части комнаты –меньше.

Оцените качество статьи:

electric-tolk.ru

эффективный метод регулирования освещения (100 фото)

Технологии не стоят на месте, и на сегодняшний день мы имеем возможность иметь у себя в доме приборы с ультрасовременным электричеством, например светорегулятор, или как их еще называют диммер.

В переводе, слово диммер обозначает «становиться тускнея», или же темнее.

С помощью установленного регулятора, Вы сможете самостоятельно регулировать освещение в вашем доме, делать его ярче или же наоборот тускнее.

Это очень удобный и интересный способ освещения дома. Что бы посмотреть как они выглядят, Вы можете посмотреть фото светорегуляторов у нас на странице.

Содержимое статьи:

Как выбрать светорегулятор и что это такое?
Светорегулятор – это прибор, который устанавливается вместо обыкновенного выключателя, но который обеспечивает постепенное регулирование яркости света в вашем доме.
Благодаря тому, что при помощи него можно уменьшать яркость освещение, Вы сможете сэкономить деньги, так как чем меньше света Вы используете, тем меньше Вы заплатите за электроэнергию. По подсчетам, экономия составляет около 60%.
Данное устройство включает в себя защиту от замыкания, а также перегрузок и конечно же от перегреваний.
Возможности светорегулятора большие, Вы сможете отключать освещение при помощи таймера, создать эффект «присутствия» и многое другое.
Разновидности светорегуляторов
Светорегуляторы бывают: механические, которые в основе имеют потенциометр; электронные в основе которых лежит управление при помощи сенсорного кольца; дистанционные в основе управления которых используется пульт.
Мощность светорегуляторов
Покупая светорегулятор, Вы должны знать какими именно лампочками будете пользоваться, так как именно от этого зависит какая мощность светорегулятора Вам необходима.
Светорегуляторы на основе модулей
Модульные светорегуляторы в доме редко используются, их чаще применяют в подъездах или же коридорах. Управлять ими очень просто, а именно с помощью включателя.
Встроенный светорегулятор
Данный вид светорегуляторов предусматривает, что он будет встроен в специальное монтажное приспособление которое называют коробкой. Управление осуществляется при помощи кнопки, которая собственно и устанавливается сверху данного прибора.
Моноблочный светорегулятор
Как правило данный вид светорегуляторов используют там, где стены очень тонкие, так как данный вид не занимает мало места и очень компактен.
Управлять данным видом необходимо с помощью вращения клавиши.
Как установить светоругулятор самостоятельно?
Прежде чем начать производить монтаж светорегулятора, необхдимо обратить свое внимание на некоторые аспекты. Светорегулятор применяем только по назначение и не перегружают его, иначе его срок службы резко сократиться.
Что бы светорегулятор заработал, необходимо, что бы через семистор прошел электрический ток.
По габаритам, установочнымй светорегулятор такой же, как и обычные выключатели, именно поэтому установка его точно такая же, как и у обычного выключателя.
При установке нового светорегулятора, Вам необходимо убрать старый выключатель. Для этого отключите электричество, и помнить обязательно про технику безопасности. После того как Вы извлекли старый выключатель, проверьте в каком состоянии находятся провода, есть ли на них изоляция, если нет, то восстановите ее.
После проделанной процедуры установите новый светорегулятор. Для этого Вам необходимо извлечь защитные, или как их еще называют декоративные элементы, подсоединить его к проводам, и прикрепить на место где раньше был старый выключатель.
После установите защитные (декоративные) детали и с удовольствием пользуйтесь новым светорегулятором.
Как видим, установить светорегулятор очень просто, так же как и обычный выключатель, необходимо приложить немного усилий и следовать согласно инструкции.
Фото светорегуляторов

Вконтакте
Facebook
Twitter
Google+
Одноклассники
dizajngid.ru
Светорегулятор, или диммер: гид по продукту
Основная функция светорегулятора – это управление яркостью освещения.
Приглушенный или более яркий свет помогает создать комфортную обстановку в зале кафе, ресторана, магазина. Очень удобно использовать диммер дома.
Управляя яркостью светильника, можно превратить люстру дневного света в ночник. Ужин в гостиной, кинопросмотр в полумраке — и тут тоже диммер самое удачное решение.
Диммер устанавливается в привычную нам монтажную коробку, заменяет выключатель и заменяет его. Дополнительных хлопот по подведению проводки не нужно. Механизмом диммера предусматрен предохранитель, защищающий сам диммер и лампу от перегрузки.
Обратите внимание на разновидности диммеров.

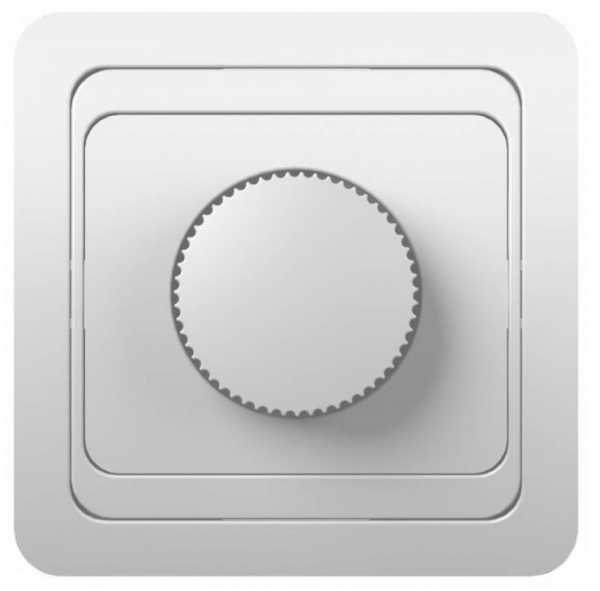

1) Поворотный диммер управляется с помощью рукоятки: включается и управляется вращения. Чтобы выключить диммер, нужно повернуть управляющую рукоятку до щелчка.
2) Поворотно-нажимной диммер включается и выключается нажатием, а яркость регулируется вращением рукоятки. Это один из наиболее распространенных сейчас видов, он широко представлен сериями электроустановочного оборудования Schneider Electric Merten, Unica, Sedna, Odace, Glossa, Blanca;
3) Кнопочные диммеры похожи на выключатель с управляющей с кнопочной панелью. Включение/выключение возможно за счет короткого нажатия на клавишу, а изменение яркости – длинным. Такие диммеры представлены в линейках Merten и Unica.
Кнопочные диммеры, например, Merten D-Life, имеют встроенную память, способны запоминать до двух положений диммера / яркости светильника. Управление программируемым диммером происходит с помощью Bluetooth через смартфон, планшет, бесплатное приложение Wiser Room.
Приложение позволяет использовать дополнительные возможности управления : формировать расписание работы светильников, применять таймер.
Как выбрать диммер?
При выборе диммера необходимо учитывать типы ламп, актуальных в вашем светильнике. Это могут быть как лампы накаливания, так и галогеновые лампна или светодиодные диммируемые лампы. Применяя диммеры вместе с лампами накаливания и галогеновыми лампами на 220 Вольт, изменяя яркость, можно сэкономить расход электроэнергии на 80% и продлить срок службы!
Каждый диммер рассчитан на работу с определенным типом ламп или их сочетаний. Можно использовать универсальный диммер, который поддерживает по умолчанию все типы ламп.
Диммеры рассчитаны на разную мощность нагрузки. Для выбора диммера подходящей мощности, необходимо просуммировать мощности всех ламп. Суммарная мощность должна попадать в диапазон работы устройства. При установке сразу нескольких светорегуляторов рядом в одной рамке, предел нагрузки должен быть снижен на 25%.
russvet.ru
