Своими руками печь из трубы – проекты и инструкция по постройке

Содержание

Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

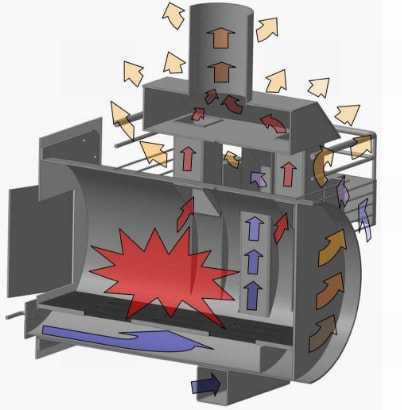

Рисунок 1. Работа горизонтальной печки

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

  • продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
  • конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
  • быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
  • простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
  • бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
  • более привлекательный внешний вид.

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

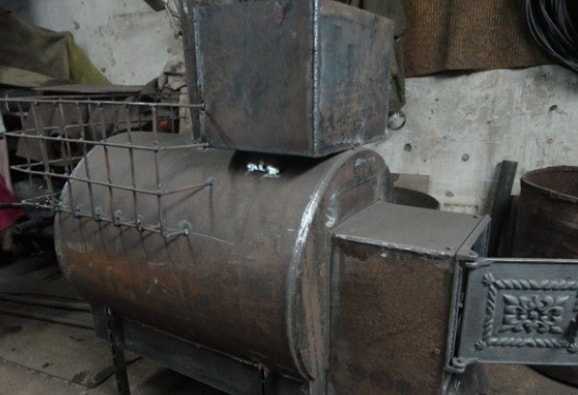

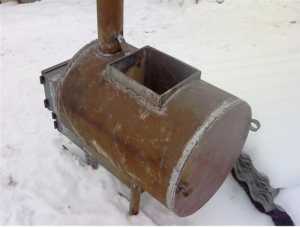

Рисунок 2. Один из вариантов горизонтального агрегата

Читайте также — обзор печей для обогрева гаража.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).

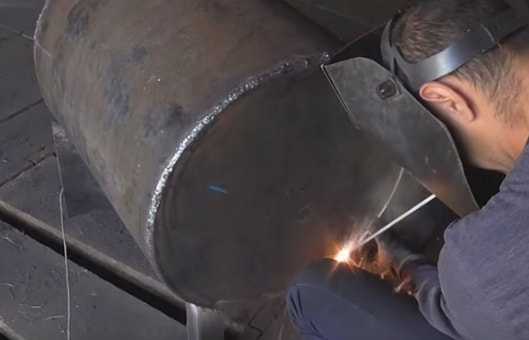

Рисунок 3. Приваривание боковин к печной трубе

Список материалов:

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

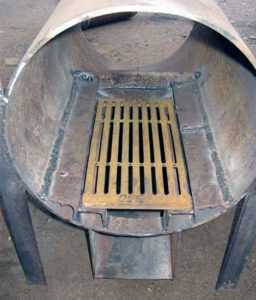

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

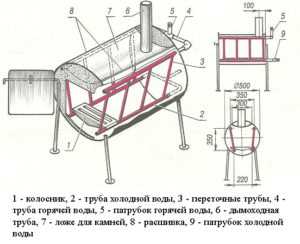

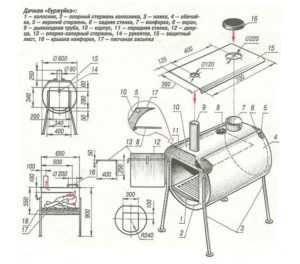

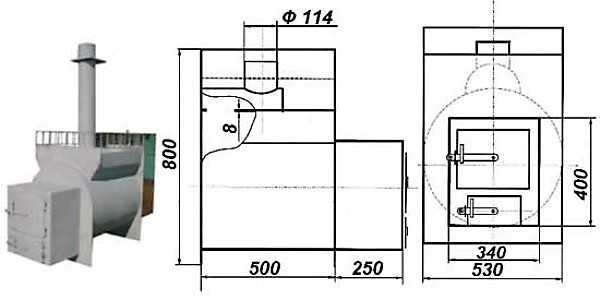

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
  • Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
  • Монтируют гидробак и ёмкость для камней.
  • Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
  • Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
  • Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

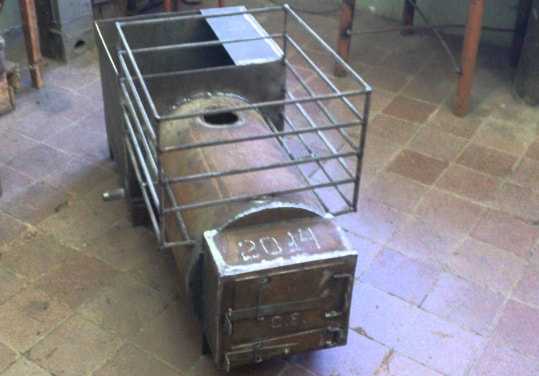

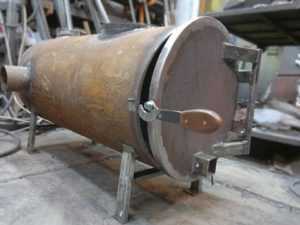

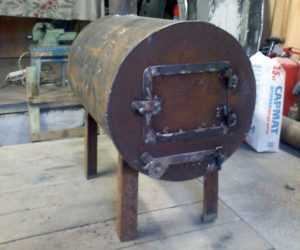

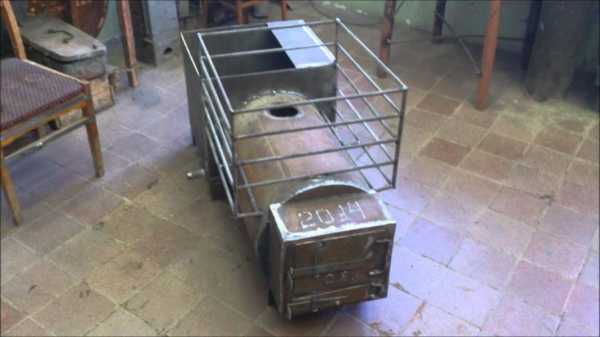

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

znatoktepla.ru

чертеж печи размерами 500 на 530

Печи из стальной или железной трубы просты в изготовлении и предназначены для использования в парилках, небольших производственных цехах и в зимних рабочих бытовках.

В зависимости от назначения помещения выбираются разные диаметры и способы расположения корпуса топки.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

  • горизонтальный;
  • вертикальный.

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака

для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

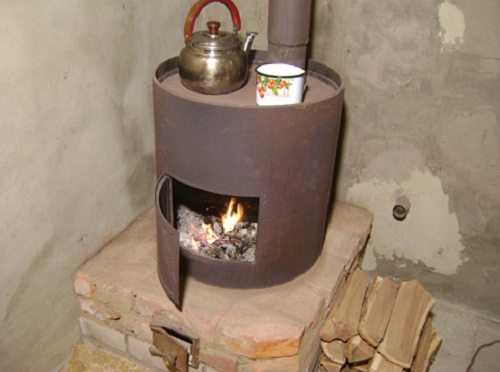

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Как сделать своими руками: чертеж 500х530х800

Перед началом монтажа печи выбирается тип её расположения и разрабатывается чертеж с учетом назначения конструкции, имеющейся площади для установки и наличия необходимых стройматериалов.

Фото 1. Пример чертежа самодельной банной печи из трубы горизонтального типа. Наве

ogon.guru

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

  • Топливник.
  • Труба для отвода образующегося дыма.

Особенность конструкции — топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

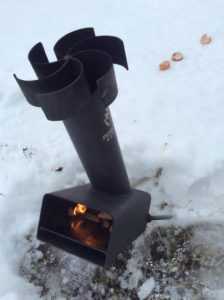

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

  • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
  • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
  • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

к содержанию ↑

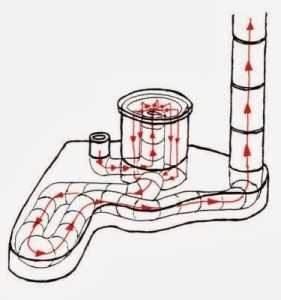

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

  • Твердое топливо (дрова) закладываются в топку.
  • Производится розжиг.
  • В процессе нагревания под действием пламени и сгорания вырабатываются газы.
  • Начинается их движение по вертикальному участку трубы.
  • Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
  • Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

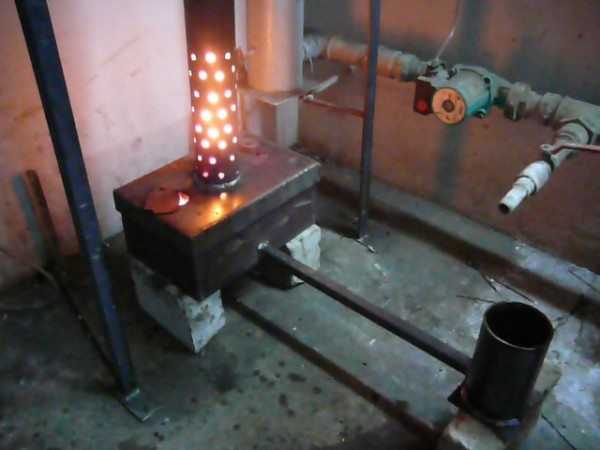

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

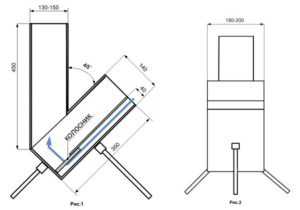

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

Печь «Робинзон»

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь «Робинзон»

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

  • Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
  • Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
  • Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
  • Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
  • Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
  • Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
  • Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
  • Кольца, диаметр которых не меньше 3 см – 3 шт.
  • Вертикальный стояк (10 см) – 1 шт.
  • Кольцо диаметром 11 см – 1 шт.
  • Гайки ( выбирается значение детали d13) – 3 штуки.
  • Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.
к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка.
  • Маркер.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи «Робинзон»

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

  • Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
  • К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
  • Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
  • Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

  • Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
  • Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
  • После производится срез под углом в 300 (получается по очертанию правильный овал).
  • Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
  • Потребуется обвести трубу (маркером).
  • Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
  • Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

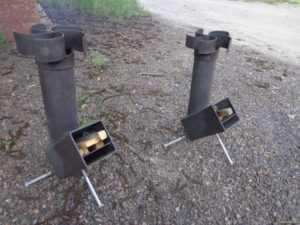

Готовая самодельная печь «Робинзон»

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

  • вниз или влево;
  • затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» — увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

  • В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
  • Далее потребуется произвести соединение этих двух элементов.
  • Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

  • Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
  • Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
  • Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
  • Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

pechnoy.guru

Как сделать печь из трубы собственными руками

Печь для бани – это не только просто, но и выгодно в финансовом плане, чем покупка уже готовой. Если есть опыт работы со сварочным аппаратом и подходящие под рукой материалы, то смастерить обогрев для бани можно за 3–4 часа. Больше времени уйдёт на подготовку основания. В статье рассмотрим два вида таких печей и все моменты сборки.

Как выбрать подходящую конструкцию

Сначала стоит сказать, что печи мастерят из труб, либо листовой стали, которой придают прямоугольный вид. Второй вариант менее эффективен, чем цилиндрической. Почему так?

Железную трубу можно считать уже обогревательным прибором. А вот металл необходимо подготовить: правильно разрезать, приготовленные заготовки сварить нужной формы. Это отразится на стоимости.

Печь лучше сохраняет и удерживает тепло. Как, это ни странно звучит, для потока дыма, предпочтительней круглая фигура.

Основная задача стоит в выборе: вертикальная или горизонтальная конфигурация. Все два варианты подходят для обогрева, имеют свои недостатки и преимущества.

Для небольших помещений отдают предпочтение вертикальной конструкции – она компактней. Но, как известно, жар поднимается, «сбегает» с дымом, не успевая нагреть стенки.

Весьма эффективна при обогреве печь из трубы горизонтальная. Здесь дымоход находится далеко: это даёт выходящим газам задерживаться, нагревая корпус. Но такая конструкция массивна и не подойдёт для обычных дачных бань.

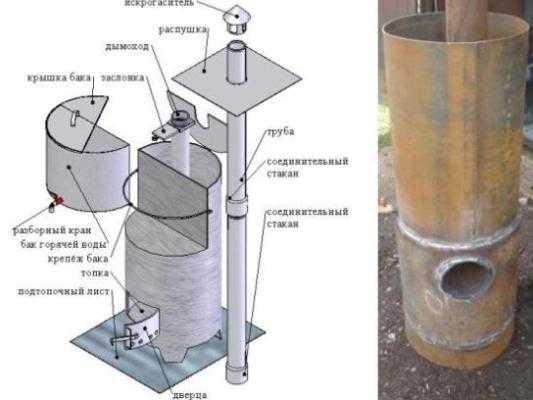

Печь в баню из трубы своими руками

При малом помещении оптимальным вариантом будет отдать предпочтение вертикальной конструкции. Тут имеются существенные плюсы: нет необходимости искать место, чтобы установить дополнительный бак с водой. Сама по себе процедура сборки проста. Основная задача – это уметь сваривать железо. Печь для бани из трубы своими руками можно собрать, имея:

  • Сварочный аппарат.
  • Болгарка либо резак.
  • Цемент, щебень.
  • Песок, желательно морской.
  • Кирпичи.
  • Для дверок – листы из стали.
  • Арматура для колосников.
  • Труба дымовая.
  • Труба стальная.
  • Стальной лист до 2 см.
  • Рубероид.
  • Гравий.

Подготовка и сборка

  • Сначала необходимо залить фундамент. Для этого в грунте выкапывается углубление порядком 50–60 см. Ширина 70–80 см. Укладывается арматура 8–12 мм.
  • Делается опалубка из подходящих досок. На дно нужно засыпать щебень и утрамбовать (средних размеров 10–20 мм).
  • Бетон замешивается в пропорциях: 1 часть цемента, 4 песка, 7 щебня.
  • После заливки раствору надо дать схватиться. Это займёт не менее суток.
  • На застывшую площадку укладывается рубероид (вполне хватит одного слоя).
  • Поверх гидроизоляции нужно заливать раствор (без щебня): 1 часть цемента, 3 песка, 4 гравия.

    Важно знать! Основание должно получиться ровным, поэтому стоит проверить вертикаль строительным уровнем. Оставить повторно на 24 часа до полного высыхания.

  • Теперь выкладывается площадка из кирпича (огнеупорного).
    Кладка происходит в один ряд, на раствор, приготовленный из специальной глины. Её можно приобрести практически в любом строительном магазине, стоит недорого.
  • Следует позаботиться о безопасности стен.
    Для этого сооружается защитный экран из кирпичей, которые ставятся на ребро. Раствор для кладки глиняный.
    Стандартной вышиной считается порядком метр, полтора высотой.
  • Сборка:
    • Внизу трубы, предварительно зачищенной с двух концов, вырезается зольник, он же будет поддувалом. Габариты подбираются под каждую отдельно – это зависит чертежей. Стандартные размеры таких дверок варьируются от 160х270 мм.
    • Сверху поддувала сооружают топку. Для этого вырезается круг из листа металла 12–15 мм. По центру изготовляют колосник. Он покупается, либо изготавливается самостоятельно.
    • В итоге должна получиться решётка из металлического уголка и арматуры, ширина которых равняться промежутку между ними.
    • Отступив от дна 6–7 см, вырезается отверстие для дверцы, привариваются петли, производится установка створок.
    • Для лучшего нагрева стенок чуть выше топки делают отсекатель. (по углам трубы приваривается лист из металла).
    • Вверху всей конструкции устанавливают каменку. Низ решетчатый. Отступив пять сантиметров кверху, аккуратно приваривается.
    • Дверца делается по схеме топочной.
  • Бак
    Каменка будет накрыта баком с водой, изготавливают его из трубы 50 см. Дно хорошо проваривается листовым железом. По центру диска вырезается отверстие под трубу. А также для бака следует сделать съёмную крышку. Внизу для слива воды приваривается кран.

Горизонтальная печь для бани из трубы

Превосходство подобных печей от их предшественников в конструкции большой топки. Баня, в которой находится такое устройство, будет лучше прогреваться. Существенным плюсом является и то, что дверцу для топки можно установить в предбаннике. Недостатком считается расположение каменки: невозможно сделать непосредственно в трубе. Её придётся подвешивать. В основном изготавливают такую конструкцию из трубы 0,8–1 метра, толщиной 5–8 миллиметра, или баллона 0.5 метра. Потребуется лист металла не тоньше 12 мм.

  • Начинаем:
    Надо из трубы сделать заготовку 80 см, не забывая зачистить края.
    Колосник изготавливается из листа металла в виде прямоугольника 40–80 сантиметров.
  • В центре заготовки вырезается отверстие, к нему приварен колосник, который закрепляется сваркой в трубе.
  • Для того чтобы шов был более крепким, его варят снизу. Таким образом, перестраховываются, так как сильный жар может его повредить.
  • Для фасада печи — прямоугольник, вырезанный из металлического листа. Требуется закруглить одну сторону. В заготовке вырезают два отверстия 60–70 сантиметров – это будет топкой и поддувалом.
  • Подготовленный металлический лист размером 70–90 см будет служить задней частью печи. Верхняя часть не обрезается и не закругляется.
  • Дальше сваривается ограничитель, передняя, тыльная и фасадные части корпуса.

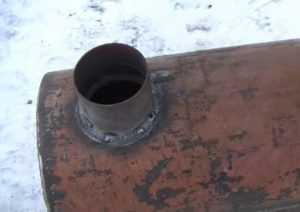

  • В месте установке дымоотвода делается квадратное отверстие 15–16 см. Над ним при помощи листа металла изготавливается свод, через который будет, выходить дым. Ближе к передней части, где находится свод, должен быть зазор 15–16 см.

Должен получиться излом – это нужно для отсечения огня и полного сжигания древесины. Дымовая труба устанавливается в проём свода, которая заменяет каменку.

Отсек для камней увеличивается на 20 см, если приварить решетку. На заранее сделанные отверстия для поддувала топки, монтируют дверцы.

Весь процесс заканчивают полной шлифовкой конструкции – это делается для ликвидации ржавчины и окалин после сварки.

Важно знать! Водяной бак устанавливается к заранее приваренной полке в задней части бака.

Прежде чем занести и установить печь в баню, необходимо три раза протопить вне помещения. Перед этим можно воспользоваться огнеупорной краской и придать конструкции эстетический вид.

Сейчас в продаже существуют краски, способные выдерживать температуру от 600 до 800 градусов. Устанавливая, следует помнить про пожарную безопасность, дымоход должен быть защищён на стыке кровли специальной огнеупорной изоляцией.

Как правильно подобрать материалы

Мало просто собрать и сварить. Необходимо правильно подобрать материал. Не весь металл хорошо подходит для конструкции печи. Чтобы изделие получилось надёжным и прочным, необходимо выбрать сталь с минимальным присутствием углерода. Самым подходящим считается 2%.

Сваривая детали из металла, содержащего высокий уровень углерода, в процессе остывания могут треснуть швы. Такая же сталь при большой температуре просто деформируется и, что еще опаснее, разорвётся. Не ошибиться и узнать качество достаточно просто.

Для этого понадобиться обычный наждачный станок. Поднеся к нему нужный металл, следует немного проточить, обращая внимание на искры. Так жёлтый цвет указывает на подходящий материал. А вот если искры белые, либо оранжевые – высокое содержание углерода на лицо, и такой металл не подойдёт.

Советы по установке

  • Следует не забывать, что установка должна происходить исключительно на фундамент с отступом от защитной стены в 15–20 см. Стену предварительно следует отштукатурить раствором из глины. Дымовая труба, выходящая наружу, должна составлять минимум 12 см. Все, что может привести к нежелательному пожару следует обложить войлоком или обработать специальным составом.
  • Промежуток в потолке подлежит обработке огнеупорной глиной. Труба обязательно должна выступать над крышей не менее 50–60 см.
  • Установленный полок возле печи должен быть рассчитан так, чтобы сидящий человек не касался потолка головой.

Ошибки — советы

Чтобы обеспечить сохранность тепла выдуваемой печью, поможет дополнительная задвижка в дымовой трубе. Часто этим пренебрегают при конструировании печи.

Требуется установить дополнительный агрегат для «уничтожения» сажи. Чтобы это сделать, в трубе сверлят два небольших отверстия, в которые вставляются дополнительные трубочки, выходящие к трубе. Таким образом, копоть не будет скапливаться, и будет поступать дополнительный кислород — для полного сжигания сажи.

Несколько слов в заключение

Собрать своими силами банную печь из трубы легко. Но у неё есть один важный недостаток: такие устройства передают инфракрасное излучение. Человек, находящийся рядом, чувствует повышенный жар — в то же время помещение не нагревается.

Избежать этого достаточно просто. Дополнительно обкладывается огнеупорными кирпичами сама конструкция. Кладка происходит на расстоянии 10–15 см от печи, при этом оставляют зазоры в кладке. Таким образом, стена выполняет две защитные функции: оберегает от излучения и предотвращает случайное обжигание.

Как можно увидеть, процесс сварки печи очень прост и доступен каждому, не требует больших усилий и знаний. Правильно воспользовавшись советами, можно собрать печь, которая будет не хуже заводской, а в некотором случае даже лучше.

pechiexpert.ru

Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

  • в топку закладываются дрова;
  • для растопки, ближе к дверке укладывают тонкие щепки;
  • дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
  • дрова поджигают и обязательно закрывают дверь;
  • пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
  • для второй закладки можно использовать уголь или отходы столярного цеха.
к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы



Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

  • корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
  • колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
  • зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
  • топочной камеры. Сюда закладываются дрова или уголь;
  • для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
  • над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
  • дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
  • самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота 900 мм.
Длина отрезка трубы 650 мм.
Наружный диаметр 550 мм.
Размер верхней части с конфоркой и выходом дымохода 700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

  • стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
  • для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
  • передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
  • для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
  • для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
  • для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
  • наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
  • из профиля 40 мм готовим 4 ножки длиной 400 мм;
  • петли приобретаем готовые или можно сделать самим из профиля и прутка;
  • для дверки из листа вырезаем заготовку 340/340 мм;
  • 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

  • набор слесарных инструментов;
  • сварочный аппарат с одеждой и защитой глаз и рук»
  • болгарка с зачистным и запасом отрезных дисков;
  • верстак с тисками;
  • песок для засыпки дна печи.
к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

  1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
  2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
  3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
  4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
  5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
  6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
  7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
  8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
  9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
  10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
  11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

  • расстояние до деревянных стен и потолка должно быть не менее 1 м;
  • расстояние до пола из дерева – минимум 400 мм;
  • при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

pechnoy.guru

Печь из трубы своими руками

Печь из трубы — самый экономичный вариант топки. Правильно смонтированная, она прекрасно справится со своей задачей, а если подойти к делу творчески, то еще и украсит помещение. Из нашей статьи вы узнаете, как сделать печь из трубы своими руками.

Где устанавливается самодельная печь из трубы

Оговоримся сразу — здесь не идет речь о печи для отопления большого дома. Обогревать его таким образом нецелесообразно. Ведь для того чтобы достичь необходимой тепловой мощности потребуется печь больших габаритов, а это увеличит как трудоемкость, так и финансовые затраты. В конце концов по этим показателям печь из трубы сравнится с кирпичной, а то и превзойдет ее, ведь она менее долговечна. Зато такая конструкция уместна:

  • в бане;
  • хозяйственных постройках, таких как теплица, птичник и т.д.;
  • гараже.

Плюсы и минусы печей из трубы

Сначала о преимуществах:

  • простота конструкции;
  • легкий монтаж;
  • возможность использовать различное топливо;
  • быстрый нагрев;
  • небольшой вес;
  • довольно длительный срок службы.

А недостаток один — печь быстро остывает, поэтому для поддержания определенной температуры приходится часто пополнять ее топливом.

Создаем печь для бани

Самодельная печь из трубы состоит из следующих основных элементов:

  • поддувала;
  • топки;
  • каменки;
  • бака;
  • трубы дымовой.

Для изготовления печи подойдет исключительно качественная труба, без каких-либо изъянов. В крайнем случае, если исходный материал не новый, то очень внимательно осмотрите его и в местах, где есть ржавчина, удалите ее и сделайте усиление в виде заплат.

Технология изготовления вертикальной печи из трубы своими руками

На этапе подготовки выполняем следующие работы:

  1. Выбираем подходящую заготовку. Для хорошей печки потребуется полтора метра трубного проката. При этом оптимальный диаметр трубы для печи 0,5 м, длина 1,5 м, со стенками минимум 1 см.
  2. Запасаемся несколькими колесными дисками.
  3. Делим «полуфабрикат» на части, длина одной из них равна 900 см, а другой — 600. В первой соорудим топку и каменку, а вторая заготовка используется под бак.

Технологический процесс изготовления печи из трубы своими руками состоит из 2 частей:

  • изготовление низа печи;
  • конструирование водогрейного бака.

С отрезком трубы длиной 0,9 м проделываем следующие операции:

  1. Вырезаем отверстие шириной 200, высотой 60 см под зольник в нижней части будущей печки. Дальше возможны 2 варианта — закрыть его дверцей или вставить в отверстие выдвижной ящик. Выбирайте, что вам удобней.
  2. Привариваем над поддувалом металлическую пластину шириной где-то 150 мм круглой формы.
  3. Привариваем подставки под колосники к трубе или же делаем в последней прорези, а на колесниках предусматриваем ушки-фиксаторы.
  4. Размещаем колосники в поддувале.
  5. Отступаем от колесников 50 мм и вырезаем отверстие под топку с параметрами 300х250 мм.
  6. Изготавливаем дверцу для топки из металла, оставшегося после формирования отверстия и крепим ее на предварительно смонтированные петли.
  7. Формируем над топкой каменку, используя для этого трубу диаметром от 300 до 350 мм. Заднюю ее стенку закрываем, а переднюю соединяем с корпусом при помощи сварки и устанавливаем дверцу таких же размеров, как и для топки.
  8. Выполняем дополнительный крепеж для бака, для чего к верху трубы привариваем колесные диски. Минимальная высота этой самодельной муфты 100 мм.

Приступаем к изготовлению водогрейного котла:

  • берем вторую заготовку и привариваем к ее торцу дно толщиной не менее 0,8 см;
  • прорезаем в дне отверстие под дымовую трубу, располагая его ближе к задней стенке;
  • привариваем трубу ко дну, а чтобы вода не попадала в топку, делаем это максимально качественно;
  • помещаем бак на нижнюю половину печки и соединяем эти 2 части печки сваркой;
  • изготавливаем из металлического листа крышку для бака, предусмотрев отверстия для трубы и для пополнения бака водой;
  • фиксируем трубу в отверстии наглухо, используя сварку;
  • устанавливаем что-то наподобие лейки с крышкой в отверстие для воды;
  • врезаем кран в нижнюю часть бака;
  • привариваем к трубе основание для кирпичного дымохода в виде стальной пластины, вырезанной в форме квадрата со стороной 300 мм, отступив от верха бака 350 мм.

Установка печи

Чтобы избежать неприятностей, устанавливая печь, следуйте правилам безопасности:

  1. Соорудите под печь постамент из бетона или кирпича, возвышающийся над полом на 200 мм.
  2. Устанавливая печь в помещении, обшитом деревом, удалите ее от стены на расстояние не менее метра. Чтобы сократить дистанцию, предусмотрите защиту опасной зоны  в виде облицовки из огнеупорного кирпича, покрытия из жаростойкой штукатурки или обшивки металлическим листом.
  3. На пол перед топкой уложите лист металла.

Осталось заполнить каменку крупной галькой или керамическими изоляторами и работа по созданию вертикальной печи из трубы завершена.

Печь из трубы в горизонтальном исполнении

Печь в горизонтальном исполнении имеет более глубокую топку, поэтому помещение нагревается быстрее. Чтобы ее изготовить потребуется:

  • 80 см трубы диаметром 500 мм с толщиной стенки 1 см — 2 куска;
  • 40 см трубы диаметром 200 мм;
  • труба для дымохода диаметром 114 мм;
  • готовые колосники или арматура;
  • врезной кран;
  • листовой металл толщиной 1 см;
  • врезной кран;
  • петли дверные;
  • инструмент для работы с металлом;
  • измерительный инструмент;
  • сварочный инвертор, электроды.

Приступаем к изготовлению:

  • Берем первый отрезок трубы, выравниваем кромки, укладываем горизонтально.
  • От низа трубы откладываем 133 мм (1/3 ее диаметра) и проводим на этом уровне прямую линию до пересечения со стенками (хорду) .
  • На листе металла размечаем и вырезаем прямоугольник. Длина его совпадает с соответствующим размером трубы, а ширина — длине хорды. По его центру делаем отверстие под колосники, куда их и устанавливаем. Как вариант, можно просто приварить арматуру или пруток.
  • Вставляем конструкцию в трубу и привариваем.
  • Из листового металла выкраиваем прямоугольник для оформления лицевой части печки со сторонами 600х700 мм, где меньший размер — ширина, а больший — высота. Закругляем верх, вырезаем отверстия для топки и поддувала и привариваем к торцу трубы.
  • Закрываем поддувало и топку дверцами, оборудовав их предварительно петлями и запорами.
  • Выкраиваем из металла еще 1 прямоугольник 700х900 мм и прикрепляем его к противоположной стороне трубы. Выступающая часть стенки послужит первым элементом каменки.
  • Выполняем дымовое отверстие, располагая его ближе к задней стенке трубы.
  • Вырезаем 2-й элемент каменки, в нижней своей части повторяющий контур трубы. Привариваем его, отступив от 1-й стенки 40 см.
  • Берем трубу с диаметром 200 мм, разрезаем вдоль на 2 равные полусферы. У одной из них  закрываем торцы, прорезаем почти посредине отверстие под дымовую трубу таким же диаметром, как и отверстие на корпусе трубы.
  • Размещаем деталь на корпусе так, чтобы оси дымовых отверстий получились немного смещенными относительно друг друга, создавая дополнительный зигзаг при выходе дыма, что позволит дольше сохранить тепло в печи. Присоединяем полусферу к корпусу при помощи сварки.
  • Вставляем в подготовленное место отрезок трубы (патрубок), закрепляем ее сваркой.
  • Вырезаем и привариваем боковые стенки каменки.
  • Изготавливаем корзину из прутка или арматуры высотой 200 мм и помещаем ее сверху на каменку.
  • Привариваем полку для бака на задней части печи, устанавливаем его, укладываем камни в корзину. Печь готова к испытанию.

Весь этот процесс отображен в этом видео:

Как сделать печь из трубы для гаража

В гараже устраивают печи несложной конструкции, работающие на самом доступном топливе. Для одних автолюбителей это отработанные масла, для других — дрова.

Печь из трубы на отработке

Для гаража наиболее подходит печь, работающая на топливе в виде отработки. Для реализации этой идеи необходимо приобрести трубы диаметром:

  • 30 см, длиной 100 см — 2 шт.;
  • 10 см с толщиной стенок от 4 до 5 мм — 2 шт. Длина одной — 80 см, а второй — 400 см.

Сборка печи выполняется в такой последовательности:

  1. Из металла вырезаем круги и закрываем торцы труб диаметром 30 см.
  2. В трубе с диаметром 30 см, отступив от края 100 мм, сверлим отверстие d=10 см. Это верхняя часть печи.
  3. Во второй трубе, служащей нижней частью печи, сначала выполняем такое же отверстие, затем отмеряем 250 мм от его центра и делаем еще одно для пополнения печи топливом.
  4. Закрываем топливный люк крышкой.
  5. По окружности трубы d=10 см и длиной 80 см проделываем около 50 отверстий диаметром 1 см, располагая их с интервалом в 5 см.
  6. Ввариваем концы трубы со множеством отверстий в заготовки большого диаметра.
  7. Дополняем конструкцию ножками.
  8. Вторую трубу диаметром 10 и длиной 400 см , предназначенную для дымохода, закрепляем сваркой в подготовленном для нее месте.

Буржуйка в гараже

Такую незамысловатую печь в гараже, теплице и любом другом хозяйственном помещении под силу соорудить даже начинающему печнику, предприняв следующие шаги:

  1. Завариваем торцы трубы.
  2. Размечаем снизу трубы 2 отверстия в виде прямоугольников и вырезаем. Одно из них предназначено для поддувала, а второе для топки.
  3. Из полученных отходов делаем дверцы. Края их оформляем стальной полосой, укомплектовываем ручками и щеколдами.
  4. Отступив 100 мм от края отверстия для топки, изнутри привариваем уголки и укладываем на них колосники.
  5. В верхней части сооружения вырезаем отверстие под дымоход, вставляем в него трубу.
  6. Устанавливаем печку на постоянное место и топим дровами.

Печь длительного горения из трубы в самостоятельном исполнении

Есть еще один вид печи, изготавливающейся из трубы — это длительно горящий отопительный прибор. Чтобы получить надежную конструкцию, необходимы соответствующие навыки и ответственный подход. Иначе возможен взрыв.

Нагревает эту печь газ, выделяющийся при сгорании сухих дров. Если в топку загрузить дрова не просушенные, то печь работать не будет. Одной порции топлива достаточно для процесса, продолжительностью 12 ч.

Из материала для сооружения такого агрегата необходимо иметь:

  • стальную трубу d=30 см с толщиной стенки минимум 0,3 см;
  • трубы d=6 и 10 см;
  • стальной листовой прокат s=0.4 см.

Последовательность монтажа:

  1. Отмеряем 1 м трубы диаметром 30 см и привариваем к ней дно, вырезанное из листовой стали.
  2. Выкраиваем стальной круг, подбирая такой диаметр, чтобы он свободно входил в трубу и просверливаем в нем отверстие d=2 см. Привариваем отрезок трубы d=6 см и длиной не менее 1 м, а с обратной стороны круга присоединяем сваркой лопасти из швеллера так, чтобы они свободно двигались. Верх трубы снабжаем заслонкой, посаженной на шпильку с резьбой и зафиксированной гайкой-барашком. Эта конструкция служит для распределения воздуха.
  3. В нижней части печи вырезаем отверстие для поддувала, оборудуем его дверцей и задвижной.
  4. Из листа вырезаем крышку, загибаем при помощи молотка буртик и проделываем в ней отверстие для трубы распределителя воздуха. Крышка должна заходить в трубу плотно.
  5. Делаем фундамент для печи из огнеупорного кирпича.
  6. Отступив от верхнего края основной трубы около 25 см, сбоку выполняем отверстие под дымовую трубу. При помощи сварки выполняем монтаж таким образом, чтобы 400 мм ее длины располагались почти горизонтально полу.

Закладывают в печь как дрова, так и торф, уголь, опилки. На практике процесс выглядит так:

  • верхнюю крышку снимаем, регулятор воздуха убираем;
  • загружаем топливо до уровня дымовой трубы;
  • окропляем топливо специальной смесью, ускоряющей загорание;
  • ставим на место крышку и регулятор;
  • отодвигаем заслонку и бросаем зажженную спичку;
  • прикрываем заслонку,как только заметим признаки загорания топлива.

По мере прогорания топлива распределитель воздуха постепенно опускается вниз, выполняя роль гнета.

__________________________________________________

Почитать еще:

Статьи которые сейчас читают:

biostar-russia.ru

горизонтальная, вертикальная, реактивная, самодельная, печка ракета, каменка, для гаража, на отработке, видео-инструкция по монтажу своими руками, фото и цена

Так уж случилось, что живем мы в стране, где средняя температура воздуха далека от идеальной, тем более в зимний период. Отопительные приборы бывают разными и работают они на различном топливе, к примеру, в гараже обычно устанавливают мобильный вариант, который способен быстро нагревать помещение. В данной статье мы расскажем о том, как сделать печь из трубы своими руками без особых затрат.

На фото – пример того, как изготовить самостоятельно печь с нагревательным баком из трубы

Существующие промышленные модели, безусловно, обладают рядом положительных характеристик, а некоторые могут быть просто уникальными. Однако многих останавливает от их приобретения высокая цена изделия. Ниже рассмотрим модели, которые не смогут ударить вам по карману.

Фактически будет предложено изготовить аналогичный промышленному вариант, только значительно дешевле по стоимости. Изготовленная печка из трубы своими руками может использоваться не только в гараже, но и в бане.

Гаражная печка на дровах из трубы своими руками

Свойства отопительного прибора из трубы

Банальная истина гласит, что в мире нет ничего идеального, поэтому «даже на солнце есть пятна». Тоже самое можно сказать и про нашу конструкцию. Какой бы материал при этом не использовался, всегда можно найти не только плюсы, но и изъяны (читайте также статью «Как обустроить печь для бани из трубы без посторонней помощи»).

Мы будем собирать печь из металла, поэтому и поговорим о ее положительных характеристиках:

  1. Не нужно изготавливать фундамент, что обязательно должно быть при установке стационарной печи из кирпича.
  2. Она достаточно мобильна, поэтому можно не опасаться повредить ее при переноске в другое место.
  3. Материал доказал свою прочность и долговечность.

Печь каменка из трубы для бани

  1. Металл не боится высоких температур, которые вы можете создать в топке благодаря сгоранию топлива.
  2. Для поддержания температуры можете использовать любые горючие материалы.
  3. Такой отопительный прибор, благодаря быстрой отдачи тепла его стенками, способен прогреть помещение за короткий период. Поэтому его часто используют в парилках.
  4. Конструкция проста, поэтому ее может изготовить своими руками даже тот, кто ранее не занимался подобными работами.

Из отрицательных моментов следует выделить:

  1. Материал корпуса быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что не всегда удобно.
  2. Вам потребуется сварочный аппарат и электричество, а также некоторые навыки сварщика.
  3. В помещении теплый воздух будет распространяться неравномерно, что будет заметно, особенно если его площадь сравнительно большая.

Печь на отработке из трубы для подвала

Конструкция

Если вас все устроило в предыдущем параграфе, значит, можно двигаться дальше. Теперь узнаем, из каких основных элементов будет состоять наша печь:

Топка Предназначена для сжигания топлива.
Поддувало
  1. Применяется для создания тяги в приборе.
  2. Через него также легко можно будет собирать золу.
Колосники
  1. Их изготавливают обычно из чугуна.
  2. Промежуточное звено между поддувалом и топкой.
  3. На них сжигается топливо.
Бак для воды Очень удобная конструкция, которая позволяет всегда иметь запас теплой воды, чтобы помыть руки после ремонта. Его размещают обычно над печкой, но, иногда делают и ее частью.
Дымоход Предназначен для отвода газов из дыма из топки за пределы помещения.

Совет: если вы решили использовать конструкцию время от времени или же постоянно в бане, сделайте сверху емкость, куда можно будет класть камни. Это значительно увеличит КПД печи.

Как сделать

Подготовка:

  1. Используйте для изготовления листовой прокат или готовые трубы соответствующего размера.
  2. Толщина металла должна быть от 8 мм. Так как прокатный металл сварить сложнее, поэтому не огорчайтесь, если у вас не получится круглой емкости. В данном случае нас интересует именно труба нужного размера, которая может быть вертикальная или горизонтальная в зависимости от конструкции.
  3. Диаметр готовой трубы – от 500 мм.
  4. Приготовьте два куска – 600 мм и 900 мм длиной. Первый – для бака, второй – для топки.

Ниже предлагается инструкция, которая поможет разобраться в данном вопросе:

  1. Сделайте внизу трубы отверстие для поддувала, чтобы заходящий в него воздух смог создавать тягу и поддерживать горение.
  2. Сделайте для него небольшую дверцу на петлях.
  3. Топка будет расположена выше поддувала, дном которой являются чугунные колосники. Для их установки необходимо предварительно к стенкам прибора приварить специальные подставки.
  4. Обязательно сделайте дверцу для топки, ее толщина может быть не слишком толстой, примерно 3 мм.

Печка из трубы для гаража с нагревательным баком

Совет: если вы будете устанавливать сверху печи камни, вам понадобится для них стальное днище, которое нужно приварить к стенкам. В нем необходимо сделать проход для дымохода.

  1. Сделайте дымовую трубу из металла, герметично приварив его к верхней части печи. В противном случае газы из топки начнут попадать в помещение.

Изготовление бака для воды

Как уже было сказано выше, его будем делать из второй заготовки длиной 600 мм.

  1. Приварите днище к торцу трубы, используя для этого любую сталь, даже толщиной 5 мм.
  2. Сделайте в днище предварительно отверстие для дымохода от топки.
  3. Приварите тщательно дымовую трубу к днищу бака, чтобы исключить протекание воды из него в топку.
  4. Установите сверху конструкции съемную крышку. Ее снимают для проведения чистки баки.

Для ее изготовления лучше использовать два элемента:

  • один прикрепить к дымовой трубе;
  • второй — съемный.
  1. Сделайте в стенке бака отверстие и установите в нем сливной кран.

Ракетная печь

Мы давно уже привыкли к русским печам, голландским, колпаковым и двухколпаковым. Однако инженерная мысль не стоит на месте, что вылилось в новом веянии данных отопительных приборов.

Печка ракета из трубы — принципиальная схема

Ларри Виниарски придумал rocket stove или ракетную печь, которую он разрабатывал для использования в странах третьего мира.

Рассмотрим незамысловатый принцип ее работы:

  1. Дрова нужно ставить вертикально в специальное отверстие.
  2. Их розжиг осуществляется снизу.
  3. Огонь проходит до вертикальной дымовой трубы, обычно изготовленной из металла, хотя иногда их делают и из кирпича. Первый лучше тем, что он разогревается практически мгновенно, а устройство не так дымит при розжиге.

Совет: для нормальной работы металлического дымохода его следует хорошо утеплить.

  1. Сверху устанавливается к верху дном обычная металлическая бочка.
  2. Когда горячие газы ударяются в него, они начинают расходиться по сторонам, постепенно уходя вниз.
  3. Потом их путь проходит по горизонтальному дымоходу, обычно вмурованному в саманный диван.
  4. Выход — вертикальная выхлопная труба, которая есть у обычных печей, чтобы была тяга.

Реактивная самодельная печка из трубы другого типа

Вывод

Из данной статьи вы узнали, что можно и из использованных материалов изготовить настоящий отопительный прибор, стоимость которого из-за этого будет минимальной. Печи из металлической трубы доказали свою надежность и долговечность. Их различные модификации с успехом служат нам в различных сферах нашей жизнедеятельности (читайте также статью «Печь для казана из трубы своими руками: простые и очень доступные способы изготовления»).

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com
