Установка своими руками - подъемно поворотные гаражные ворота.

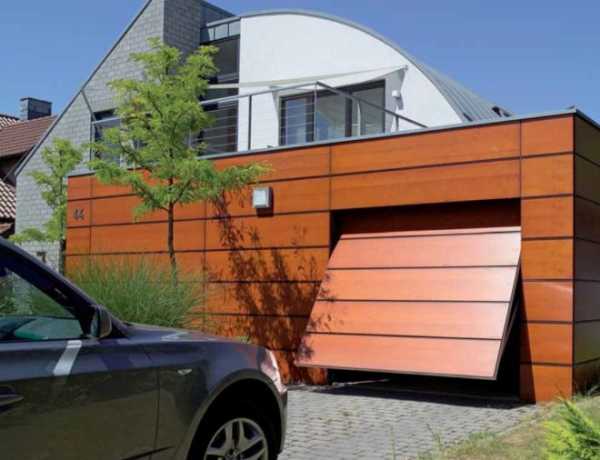

Подъемно-поворотные гаражные ворота — это конструкция, которая представляет собой элемент постройки того или иного типа. Основным ее достоинством является качество. Строительство комфортабельных подъемных ворот своими руками распространено среди владельцев гаражей и частных домов.

Конструкция подъемно-поворотных ворот

Размеры подъемно-поворотных ворот зависят от типа строения, для которого они предназначены. Привод автоматического механизма обеспечивает экономию временного ресурса при открывании створки. В качестве комплектующих элементов полотна используются панели, составляющие единую конструкцию.

Отличительной характеристикой поворотно-подъемной конструкции является отсутствие у створок свойства жесткости.

Ворота способны к изгибу при их подъеме. Закрытие происходит при выравнивании полотна, которое становится жестким.

Вертикальный подъем створки ворот обладает изогнутой траекторией, а их цельная панель спереди не подвергается деформациям при движении. Полотно створки в верхней части обычно углубляется в помещение на 30% от всего размера панели, нижняя часть которой остается снаружи. Осуществляя выбор той или иной разновидности подъемных ворот, важно ориентироваться на собственные предпочтения.

Длительность срока службы конструкции зависит от ее бережной эксплуатации и своевременного обслуживания ворот. Сохранность всех комплектующих и узлов должна быть обеспечена еще на стадии монтажа конструкции. На этом этапе потребуется смонтировать специальную систему затворов, позволяющую заблокировать движение створки в автоматическом режиме.

Ворота должны открываться не только автоматически, но и вручную.

В механизме конструкции предусмотрена пружинная система с несколькими направляющими модулями. Регулировка ворот осуществляется за счет специального устройства, уравновешивающего полотно. Комплектующие подъемно-поворотных конструкций включают:

  • раму, закрепленную в дверном проеме строения;
  • полотно;
  • механический привод.

Рама или каркас представляет собой основную часть конструкции, к которой осуществляется крепление остальных компонентов всей системы. В раму монтируется створка поворотно-подъемных ворот. Наличие возвратной пружины необходимо для того, чтобы полотно закрывалось вручную.


Установка конструкции требует последующей регулировки механизма, предусматривающей нормальную работу привода. Его работа осуществляется в 2 режимах:

  • ручном;
  • автоматическом.

Для монтажа подъемно-поворотной конструкции обычно используется оцинкованное железо. Если необходимо придать привлекательность полотну, его можно покрыть деревянной панелью либо пластиком.

Плюсы и минусы подъемно-поворотной конструкции

Чтобы обеспечить продолжительную сохранность автотранспортного средства, его следует оставлять в таком месте, которое защищено от воздействия непогоды. Поскольку это влияние нельзя назвать самым опасным, то от угона автомобиля могут защитить только надежные ворота. Подъемно-поворотная конструкция способна отлично справляться с этими задачами. Вместе с тем она отличается необычностью.

Изготовление таких ворот своими руками осуществляется на основе чертежей в определенной последовательности. Процесс сборки полотна не является слишком трудоемким. Для изготовления створки ворот обычно используется металлическая рама и уголки. Всю конструкцию потребуется зашить металлическим листом.

Украсить полотна можно различными декоративными панелями. Для утепления и звукоизоляции ворот необходимо применять минеральную вату или пеноплекс. Специалисты не рекомендуют в качестве утеплителя использовать дерево, так как оно имеет большой вес, а его показатель водопоглощения является высоким.

Подключение автоматики на ворота требует соблюдения определенной схемы, которая приведена в инструкции к устройству. Для проведения тестирования системы потребуется пульт. Регулировку автоматических подъемно-поворотных ворот следует производить на основе приведения в действие автоматического привода. Если конструкция электрических ворот закрыта не до конца, то это не может свидетельствовать о правильном монтаже механизма, поэтому схему подключения следует пересмотреть.

К преимуществам подъемно-поворотных конструкций можно отнести:

  • сложность при взломе ворот;
  • открытие без усилий;
  • долговечность конструкции;
  • сохранение площади внутри помещения;
  • возможность установки в проемах любого типа.

Ворота этого типа обладают следующими недостатками:

  • сложность установки;
  • высокая теплопроводность;
  • возможная перегрузка составляющих компонентов.

Изготовить поворотно-подъемную конструкцию своими руками можно при наличии навыков работы со сварочным аппаратом. При проведении работ могут потребоваться и другие инструменты, схемы и чертежи.

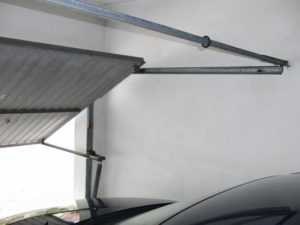

Механизм движения воротной створки

Для установки автоматических ворот необходимо учесть легкость хода створки конструкции. Чтобы правильно определить его значение, следует произвести качественный монтаж столбов, учесть силу трения движущихся элементов.

Для решения этой проблемы можно воспользоваться обыкновенной смазкой.

Погодные условия, оказывающие влияние на действие механизма открывания ворот, могут стать причиной дополнительного сопротивления всей конструкции. О наличии запаса мощности конструкции необходимо позаботиться еще при покупке устройства или при его проектировании.

Обеспечивая правильную настройку механизма, следует учесть, что его включение приводит в движение створку, оснащенную накладным профиль-пазом. После закрытия ворот полотно должно заканчивать движение в последнюю очередь. При выборе автоматики необходимо обратить внимание на мощность редуктора и двигателя.

Мощность агрегата, управляющего движением створки, зависит от веса полотна. Выбирая модель автоматического привода для распашных ворот, необходимо учитывать не только площадь створки, но и ветровую нагрузку на нее. Возможно, что понадобится электродвигатель наибольшей мощности. Система должна быть оснащена аварийным отключением и съемом в ручном режиме на случай отсутствия электропитания.

Монтаж специальных фотоэлементов должен быть продуман заранее. Здесь важен выбор наиболее оптимального варианта.

Поскольку аппарат состоит из 2 элементов, луч света, посылаемый одним из них, должен быть уловим другим.

Створки движутся за счет наличия светового сигнала. Специалисты всегда рекомендуют устанавливать фотоэлементы безопасности, так как ремонт автомобиля является более дорогим, чем монтаж различных составляющих.

Среди основных причин, нарушающих работу автоматики, можно выделить следующие:

  • брак в производстве;
  • скачки напряжения в электросети.

Возможно, что неопытный владелец авто, решивший подстраховаться, постоянно открывает створки вручную. В этом случае нет необходимости в монтаже воротной автоматики. Поскольку открывание подъемно-поворотных ворот может привести к повреждению автомобиля его малоопытным владельцем, лучше установить распашную конструкцию.

Материал для изготовления полотна

Створка ворот должна изготавливаться из материала, имеющего небольшой показатель веса. Это позволит снизить уровень нагрузки на всю систему. Функционирование конструкции при этом будет продолжительным и безотказным.

Изготавливать раму конструкции необходимо с учетом размеров проема дверей.

Полотно обычно выполняется из таких материалов, как стеновые панели либо дощатые щиты, используемые при отделке сооружений. Если возникнет необходимость, лучше воспользоваться невоспламеняемыми материалами.

Перед изготовлением ворот своими руками следует правильно подобрать тип механизма, за счет которого будет передвигаться створка из одного положения в другое. Он бывает следующих разновидностей:

  • шарнирно-рычажный;
  • с противовесом.

Первый механизм основан на движении шарниров по направляющим. Их основной задачей является осуществление движения 2 рычагов. Оно должно происходить в строго заданном направлении.

Если применяются противовесы, то их устройство является простым. Они перемещают створку на основе системы блоков. Для монтажа потребуются дополнительные материалы в большом количестве.

Для автоматического запуска полотна подъемно-поворотной конструкции используется механизм, приводящий к движению створки под верхним элементом дверного проема. Для изготовления полотна используется металл, поэтому конструкция теплоизолируется на этапе монтажа.

Установленный автоматический механизм должен исключить возможность угона авто после взлома. Для расчистки снега зимой не требуется прилагать усилия, поскольку за счет плотного прилегания полотна к раме тепло в помещении должно сохраняться. В результате перемещение дверного полотна является свободным.

Как сделать подъемно-поворотные ворота

Для самостоятельного изготовления подъемно-поворотных гаражных ворот потребуется подготовить следующие виды инструментов:

  • аппарат для сварки;
  • электрическая дрель;
  • строительный уровень;
  • ключи гаечные;
  • отвертки;
  • рулетка.

Далее подготавливаются следующие виды материалов:

  • кронштейны;
  • уголки;
  • противовесы;
  • полозья направляющие;
  • возвратные пружины;
  • профильные трубы;
  • трос.

Короб подъемно-поворотной конструкции выполняется с применением древесных материалов. Они позволяют с легкостью собрать каркас своими руками. Чтоб смонтировать отдельные бруски, можно воспользоваться металлическими уголками. Крепежными элементами в этом случае могут быть гвозди, болты либо саморезы.

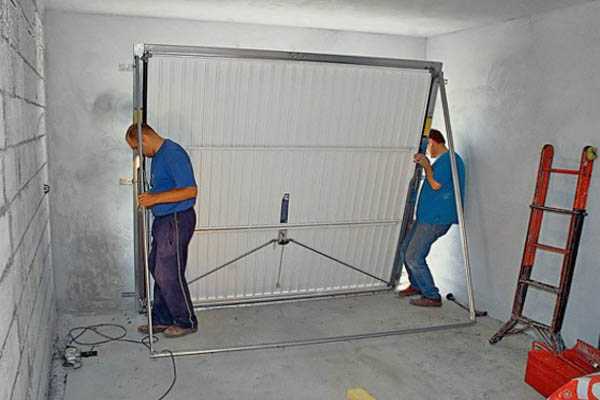

Полученная рама фиксируется в гаражном проеме. Ее нижняя часть должна быть аккуратно углублена в пол на 3–5 см. Закрепить раму следует к полу и стенам с помощью металлических штырей.

Чтобы конструкция была надежной, необходимо установить 1 штырь длиной 30 см на 1 п. м.

Осуществлять сборку полотна ворот достаточно легко. Чтобы изготовить створку, следует укрепить ее на металлической раме с помощью уголков. Всю конструкцию потребуется зашить с помощью металлического листа. В качестве украшения полотна конструкции могут использоваться декоративные панели.

Для утепления и звукоизоляции ворот потребуется воспользоваться минеральной ватой или пеноплексом. Теплоизолятор не должен быть из древесины, так как он не может иметь слишком большой вес и впитывать влагу. Все исходные данные о количестве необходимых материалов, их размерах и параметрах следует взять из чертежей.

Приступая к выполнению работы, необходимо тщательно изучить чертеж. К процессу следует подойти ответственно. Даже самая незначительная ошибка может отрицательно повлиять на весь ход поэтапного выполнения работы по монтажу подъемно-поворотных ворот для гаража.

Технология монтажа подъемно-поворотной конструкции

Монтируя гаражные ворота своими руками, необходимо соблюдать последовательность их установки. Этапы проведения работ заключаются в следующем:

  1. Сборка короба.
  2. Устройство шарниров.
  3. Установка рельсов.
  4. Изготовление и монтаж створки.
  5. Крепление к створке шарнирного устройства.
  6. Установка пружин и противовесов.
  7. Монтаж накладок из стали.
  8. Оштукатуривание стыков.
  9. Устройство замка.

Откидные или поворотные конструкции обычно имеют короб П-образного вида. Он изготавливается из 3 брусьев, заглубленных в стяжку пола из железобетона.

Элементы рамы должны быть углублены в нее не менее, чем на 2 см.

Чтобы закрепить брус горизонтально, потребуется использовать угольники либо пластины.

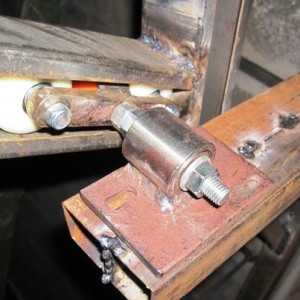

На этапе установки шарниров необходимо выполнить крепление верхнего кронштейна под потолком помещения. Чтобы предотвратить заклинивание механизма в процессе эксплуатации конструкции ворот, следует убедиться в том, что установленный кронштейн может свободно перемещаться по створке.

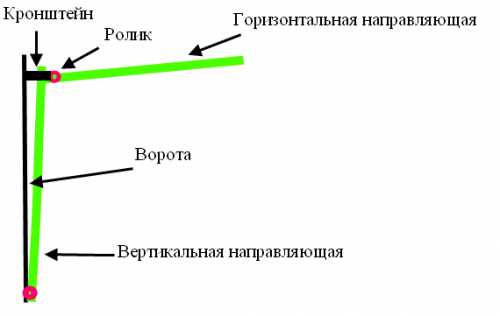

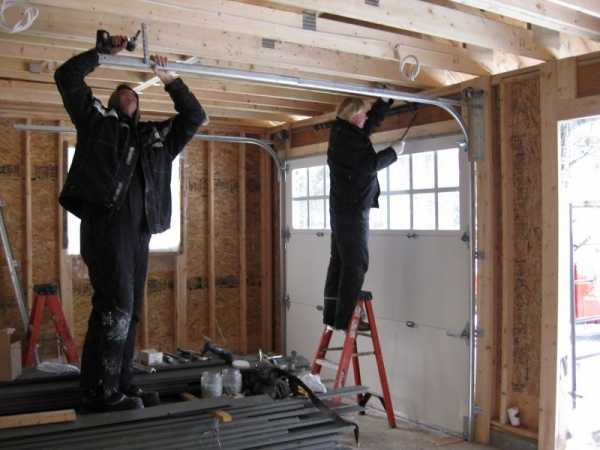

Рельсы — это элемент конструкции, в который должны заводиться ролики шарниров.

Направляющие могут располагаться в зависимости от особенностей помещения, где требуется установить поворотные ворота своими руками. Зачастую они монтируются под потолок либо с каждого бока от верхнего кронштейна. Установка должна обеспечивать свободное и плавное перемещение роликов.

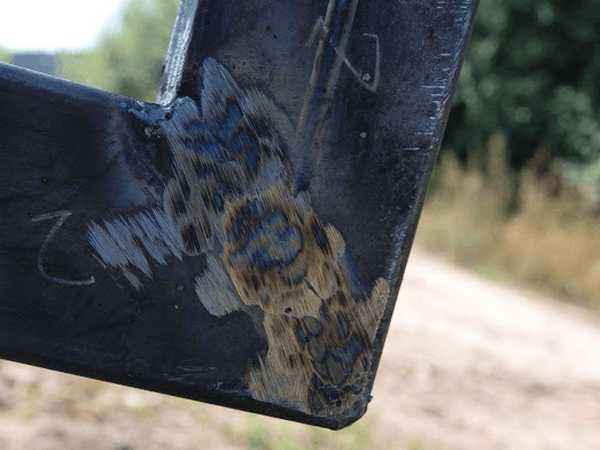

Для выполнения створки необходимо обрезать стальные уголки до нужной длины. Затем из них потребуется сварить раму. После окончательного выполнения рамы и проверки ее соответствия в нее следует вмонтировать створки, закрепив их саморезами. Далее необходимо провести утепление, установив уплотнители для ворот из резины. С целью предварительного монтажа створки потребуется обозначить точки фиксации подъемного механизма в створке.


Далее можно начинать укреплять шарнирный механизм к створке. Перед выполнением этого этапа все детали наживляются. Важно убедиться, что с конструкцией при движении полотна не происходит каких-либо деформаций, так как рычаги должны перемещаться свободно. При правильном расположении, которое следует проверить, элементы механизма располагаются параллельно друг к другу.

Заключительный этап монтажа

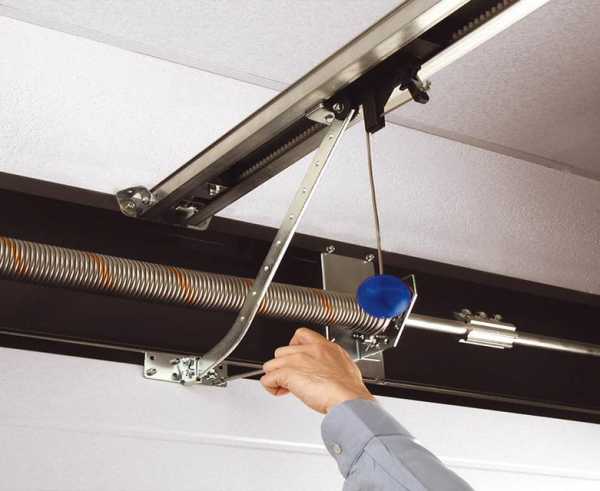

Для установки противовесов используется направляющий кронштейн. Установка пружин возвратного типа производится слева и справа от воротной створки.

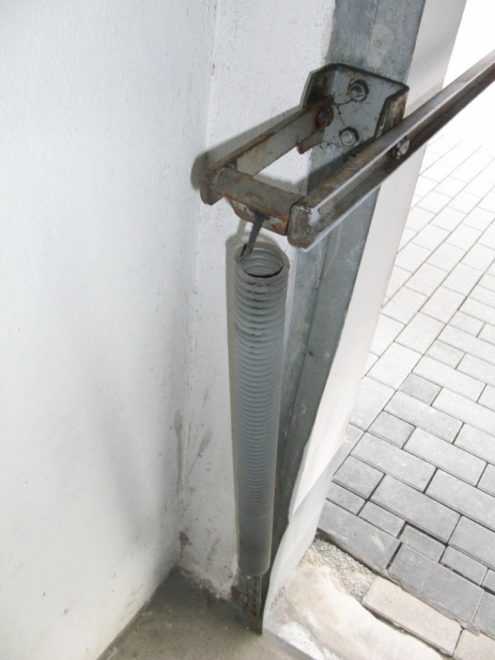

Для полного закрытия ворот пружины должны быть расположены параллельно.

После крепления стальных накладок на торцах саморезами можно переходить к оштукатуриванию стыков. Чтобы выполнить этот этап, можно воспользоваться обычным цементным раствором. Далее потребуется смонтировать автоматизацию. Установив привод на полотно, следует отрегулировать его действие. Только после этого можно начинать эксплуатацию всей конструкции.

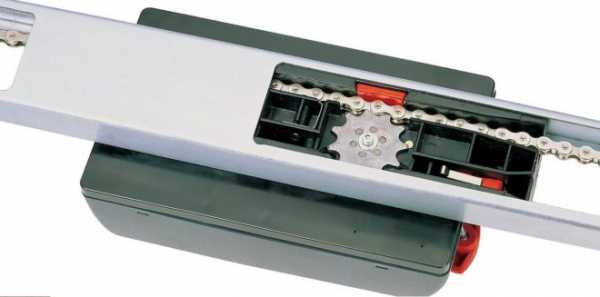

Удобство электрического привода, установленного на ворота гаражные, заключается в том, что при его наличии не придется открывать створку ручным способом. Для управления приводом необходим дистанционный пульт, позволяющий открыть ворота, сидя в машине.

Исправность полотна и автоматизированной системы позволит эксплуатировать конструкцию зимой и летом даже в непогоду.

Установить привод и смонтировать систему автоматизации поворотных либо откидных ворот достаточно просто. Потребуется только лишь приобрести подходящий привод. Для установки устройства должна использоваться схема с инструкцией, прилагаемой в комплекте с автоматикой. Установка и регулировка механизма производится в соответствии с чертежами устройства автоматики.


Выбор наиболее подходящего способа зависит от решения, принимаемого самим владельцем дома или гаража. В целом оно определяется тем, какими особенностями и весом обладают ворота подъемно-поворотного типа. Необходимо учитывать и прочие факторы, чтобы правильно сделанный механизм подъема воротного полотна не отказывал в течение долгого времени.





ovorotah.com

Изготовление и установка подъёмных гаражных ворот своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Подъёмные ворота удобны и функциональны. Ими можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

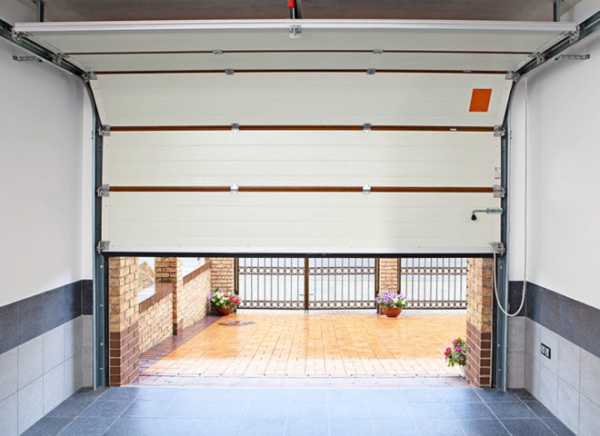

  1. Ограждения подъёмно-секционного типа. Характеризуются секционной конструкцией полотна, изготовленного из отдельных элементов.В процессе открывания ворот перемещение панелей подъёмно-секционной конструкции осуществляется по направляющим полозьям с помощью роликов внутри гаражного помещения. Низкая прочность и сложность изготовления ограничивают интерес автолюбителей к этой конструкции.

    Секционные панели ворот соединены шарнирами, поэтому они являются недостаточно прочными

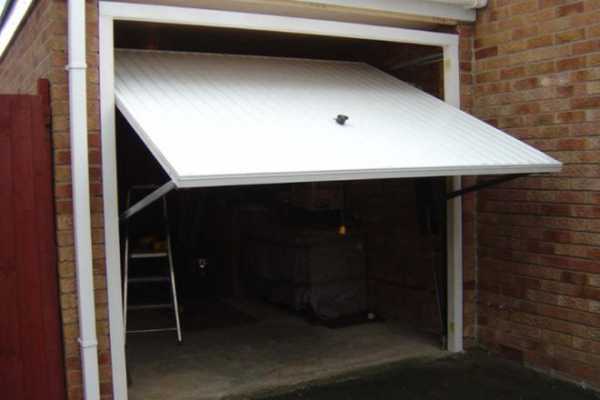

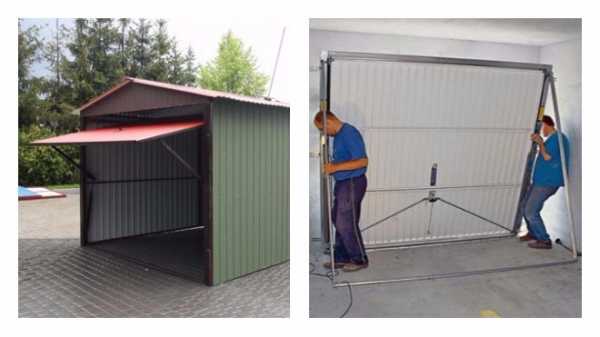

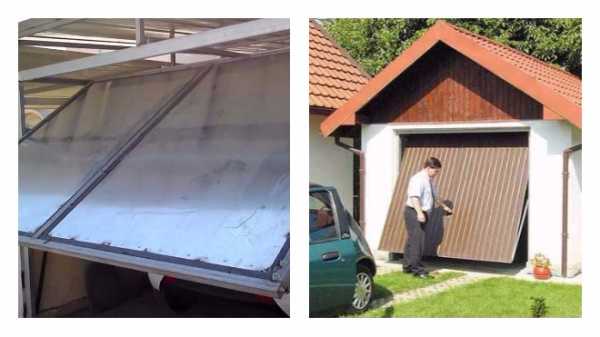

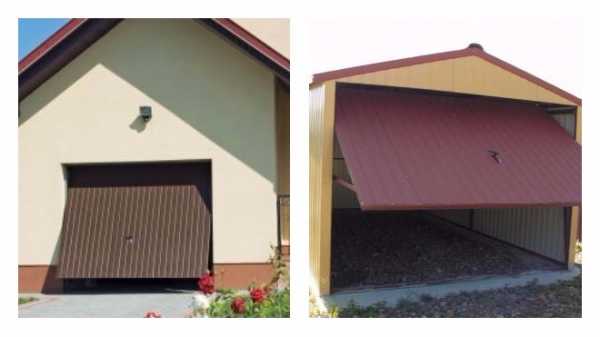

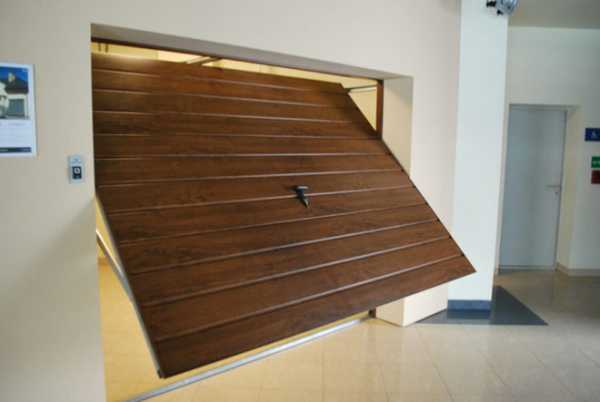

  2. Ограждение подъёмно-поворотной конструкции. Представляют собой цельное полотно, покрытое прочной листовой сталью. Створка откидывается с помощью специального механизма по направляющим, расположенным в потолочной части гаража. В открытом положении полотно ворот образует небольшой козырёк над входом в помещение. Подъёмно-поворотные механизмы также называют поворотными. Отсутствие сложных элементов кинематики, повышенная прочность и простота конструкции позволяют владельцам транспортных средств изготавливать и монтировать этот тип своими силами.

    Цельное полотно подъёмно-поворотных ворот отличается большей прочностью

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

  1. Высокая прочность. Применение качественного материала обеспечивает надёжную защиту от взлома.
  2. Устойчивость к коррозии. Конструкция полотна ворот затрудняет проникновение влаги.

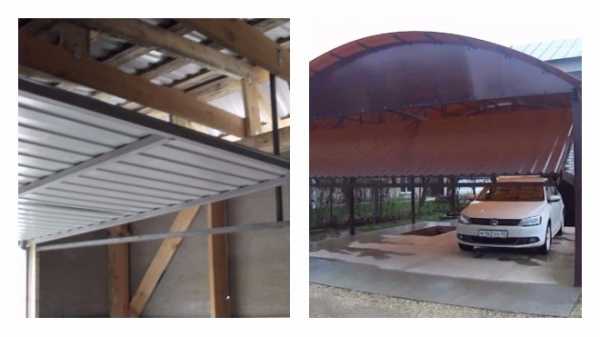

  3. Экономия свободного пространства перед гаражом. Подвешенное на жёстких направляющих полотно в открытом состоянии располагается над автомобилем, освобождая тем самым всю проезжую часть для маневрирования при парковке.
  4. Возможность декорирования внешней поверхности ворот.

    Облицовка ворот декоративными панелями улучшает внешний вид ворот и всего гаража

  5. Эффективная теплоизоляция. Утепляющие панели способствуют поддержанию комфортной температуры в помещении.
  6. Удобство эксплуатации. Устройство можно открывать прямо из машины, если оснастить его дистанционным механизмом управления.
  7. Широкая сфера применения. Устанавливаются в гаражных помещениях, предназначенных для хранения одного или двух автомобилей.

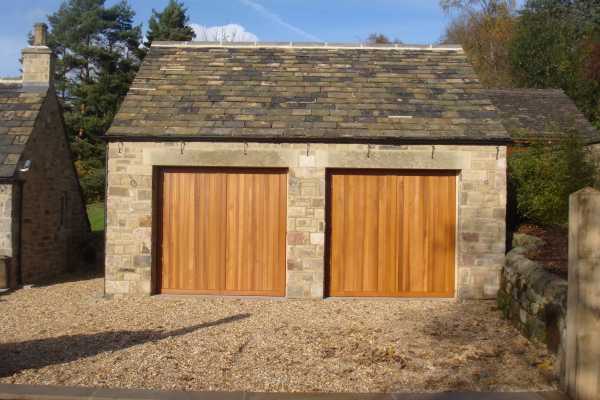

    Существуют ворота для гаража и на два автомобиля

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

  1. Возможность монтажа только в проёмы правильной прямоугольной формы. Нарушение геометрии вызывает заклинивание и неравномерное прилегание.
  2. Уменьшение полезной высоты въездного проёма в открытом положении. Это затрудняет свободный въезд автомобиля с гружёным верхним багажником.

    Высота въезда при открытых подъёмных воротах уменьшается на 20 см

  3. Невозможность локального ремонта полотна. Для восстановления повреждённых участков требуется полная замена ворот.
  4. Зависимость массы поворотной конструкции от жёсткости пружин. После дополнительной облицовки и установки утеплителя требуется регулировка.
  5. Зазор по периметру полотна и проёма. Частично устраняется установкой эластичного уплотнителя.

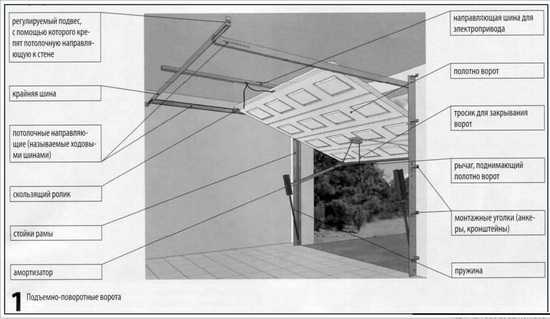

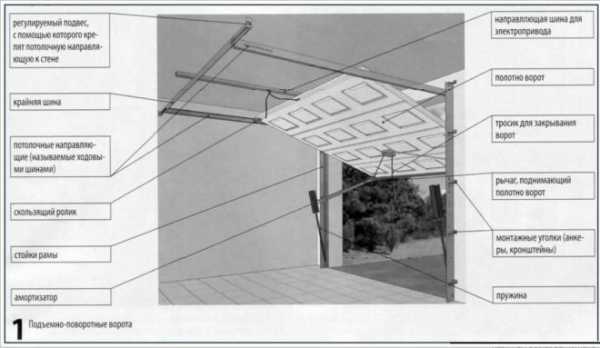

Устройство подъёмных ворот

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Ворота можно отделать декоративными панелями, тогда они будут выглядеть особенно красиво

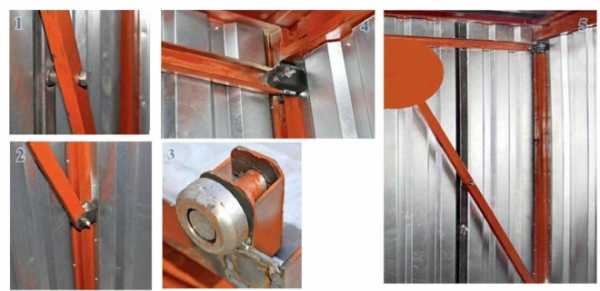

Из чего состоит подъёмный механизм

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

  • шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
  • оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

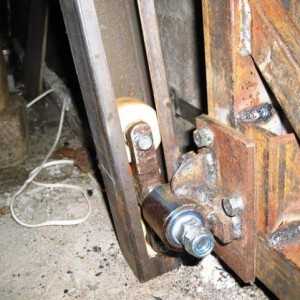

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

Подвижная роликовая опора обеспечивает плавное перемещение полотна ворот

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Использование электропривода облегчает открытие ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

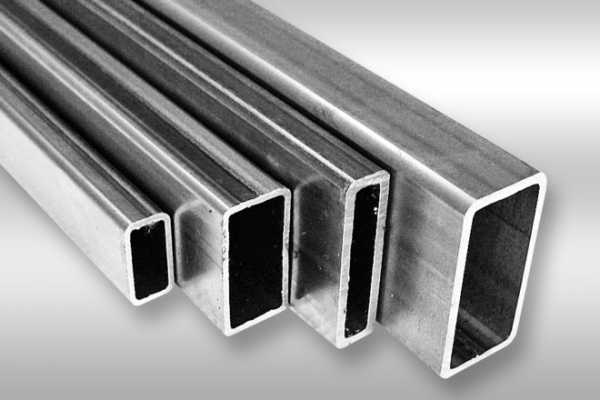

  • металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
  • деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

    Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски

  • металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
  • комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

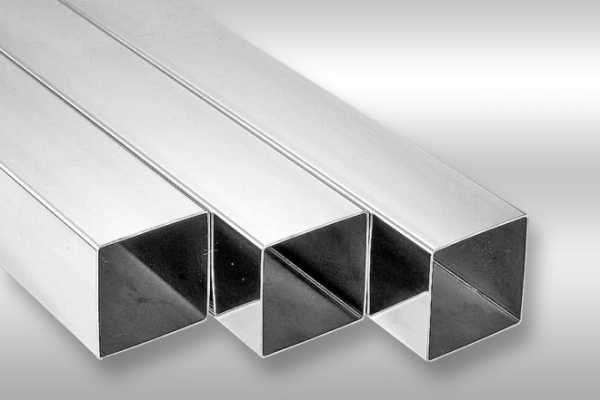

  • стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

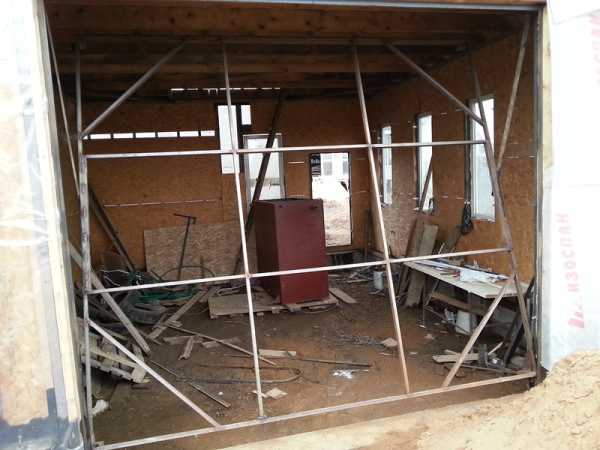

    Каркас воорот также делается из металлической трубы

  • компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
  • резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
  • стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
  • комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

    Установка электрического привода позволит вам управлять воротами дистанционно

  • пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
  • утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

  • рулетка длиной 5 метров, строительный уровень;
  • комплект гаечных ключей и набор различных отвёрток;
  • электрическая дрель в комплекте со свёрлами;
  • болгарка с отрезным кругом диаметром 180 мм;
  • аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

  1. Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

    До окончательной сварки следует слегка «прихватить» металлические балки, чтобы каркас рамы приобрел необходимую прочность

  2. Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.

    Удаление неровностей и наплывов после сварки улучшит внешний вид ворот

  3. Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
  4. Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
  5. Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
  6. Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
  7. Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
  8. Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
  9. Прикрепите с помощью болтов шарниры для перемещения створки.
  10. Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.

    Предварительная установка конструкции позволяет определить правильность изготовления полотна

  11. Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления. Обратите внимание на параллельность расположения рычагов.
  12. Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
  13. Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.

    Пружины с обеих сторон ворот должны иметь одинаковую жёсткость

  14. Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот. При необходимости подберите противовесы необходимой массы.
  15. Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
  16. Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, лучше применять для утепления устойчивые к возгоранию материалы — базальтовую вату или листовой пенополистирол.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации. Обратите внимание на следующие моменты:

  1. Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

    Смазка подвижных элементов обеспечит лёгкость открывания

  2. Отсутствие перекосов шарнирных рычагов, обеспечивающих открытие полотна ворот без заедания.
  3. Регулировку натяжения пружин. Натяжение со временем может ослабнуть, тогда створки не откроются. Если пружину «перетянуть», то створка может опрокинуться.
  4. Правильный подбор конструкции покупного электрического привода. Тяговое усилие механизма должно обеспечивать плавное перемещение ворот.
  5. Безотказную работу замка, обеспечивающего надёжную защиту.
  6. Возможность выполнения на полотне вставок из полупрозрачного материала, которые увеличат освещённость внутри помещения.

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты.

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

kakpostroit.su

Подъемные гаражные ворота своими руками

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

    Рама для полотна должна быть изготовлена строго по схеме

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

    В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

    Оснащение механизмом перемещения створки — важный этап монтирования ворот

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

По образованию - филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

refite.ru

Делаем подъемные ворота своими руками; чертежи и этапы работ

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

  • Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
  • Металлические штыри для закрепления.
  • Уголки для рамы и рельс, 35х35х4 и 40х40х4.
  • Швеллерный кронштейн 80х45.
  • Пружина, с диаметром внутри 30 миллиметров.
  • Металлический прут диаметром 8 миллиметров.
  • Собственно, само полотно.
  • Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

  • Изготовление рамы.
  • Установка роликов.
  • Создание щита.
  • Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

  • Установка производится на полотно ворот.
  • Монтируются на направляющих.
  • Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

Как устроены подъемно-поворотные ворота (20 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

08.10.2017

Прямоугольный металлический лист, подобранный по размеру гаражных ворот, может перемещаться по направляющим и открывать (горизонтальное положение) или закрывать (вертикальное) вход в гараж. Основные элементы конструкции поворотных ворот: сама створка ворот и рама, изготавливаемая из профильных труб, бруса и пр. Вспомогательные элементы: ролики, рычаги, рельсы, компенсирующие пружины. В закрытом положении они растянуты, в открытом — ослаблены.

Поворотные ворота своими руками сделать можно. Рассчитайте правильно количество необходимых для этого материалов. Калькулятор стоимости учитывает два основных параметра: высоту проема и его ширину.

Виды ворот

Различают несколько видов конструкций ворот, которые могут устанавливаться в гараже:

  • секционные ворота;
  • подъемно-поворотные ворота;
  • распашные ворота;
  • откатные ворота.

Гаражные ворота можно сделать своими руками. При наличии материала, инструмента и умения делать расчет узлов конструкции это вполне доступно.

Секционные вертикальные ворота изготавливают из металла, дерева или пластика. Это популярный тип ворот из секций, он несложен для изготовления. Секции ворот убираются при открытии в специальный отсек над входом.

Ворота подъемные. Их открытие сопровождается подъемом с помощью специального рычажного механизма. Все дверное полотно поднимается вверх. Для маленького гаража эта конструкция не подойдет: не хватит места, куда поднимать само тело створки.

Раздвижные или откатные ворота, такие ворота сделать легко, они не занимают много места, открывать можно руками или с помощью автоматического привода.

Распашные ворота – это классический вариант ворот. Навешиваются на петли, как обычные двери. Как правило, такие ворота открываются наружу, место внутри гаража не занимается.

Подъемно-поворотные ворота имеют свойства подъемных и поворотных моделей. Такие ворота прочны и надежны, проникнуть в гараж непрошеным гостям будет сложно.

Различают два вида конструкции подъемно-поворотных ворот:

  • На шарнирах. Створка ворот перемещается по рельсам, возврат в положение открытия производится пружинами, которые должны быть хорошо отрегулированы.
  • На противовесах. К створке крепится трос. С другой стороны троса — подъемный механизм. Такая конструкция применяется чаще всего для тяжелых ворот.

Ворота можно открывать вручную или автоматически, а также дистанционно, с помощью пульта. Утеплить ворота можно обычным пенопластом.

Достоинства конструкции

Подъемно-поворотная конструкция имеет несколько значимых преимуществ по сравнению с традиционными гаражными воротами:

  • Основную часть ворот (створку) можно сделать из цельного металлического листа и облицевать любым подходящим материалом. Дополнительной защитой от проникновения послужит целостность, бесшовность металла.
  • Выполнив в точности инструкцию по монтажу, вы получите надежную конструкцию, которая не боится коррозии, долговечна, компактна, удобна в эксплуатации, не требует дополнительного ухода.
  • Поднятие ворот можно делать вручную или автоматически.
  • Безопасность. Конструкция ворот надежно фиксирует полотно створки и предохраняет его от падения.

Есть у подъемно-поворотных ворот и недостатки:

  • Форма проема. Она должна быть прямоугольной. Иначе сделать качественный монтаж не получится.
  • Между рамой и щитом могут оставаться зазоры. Если гараж отапливаемый, вы будете отапливать воздух.
  • Цельное полотно створки ворот не только достоинство, но и неудобство. Ремонтировать придется все полотно, в случае необходимости, а не отдельные участки.

При открытых воротах они незначительно уменьшают высоту проема.

Установка ворот на шарнирах

Поворотно-откидные ворота — это створка, которая поднимается вверх с помощью специального роликового механизма и располагается сверху параллельно полу. Обычно такие ворота приобретают готовыми, установку их можно сделать самостоятельно.

Подъемно-поворотные ворота можно установить своими руками. Для этого потребуются:

  • дверное полотно;
  • уголок 40х40 и 35х35 толщиной 4 мм;
  • стальные штыри;
  • электропривод;
  • швеллер и стальной прут;
  • пружина диаметром 30 мм;
  • деревянные бруски или профильную трубу для коробки и для потолка.

Створку можно изготовить из досок, обитых жестью. Утеплить пенопластом, лицо ворот отделывается пластиковыми или деревянными панелями. Перед тем как сделать декор оцените условия. Если гараж находится на удаленной, неохраняемой территории, покрытие лучше сделать антивандальным.

Для устройства ворот потребуются:

  • сварочный аппарат;
  • электродрель и болгарка;
  • набор сверл, молоток;
  • гаечные ключи, отвертка, строительный уровень.

Перед тем как приступать к работе, определитесь детально с конструкцией ворот, а также сделайте замеры необходимых размеров и нанесите их на чертеж.

На чертеже укажите размеры: высоту и ширину, места расположения всех необходимых элементов и деталей.

После предварительного этапа можно приступать непосредственно к изготовлению ворот.

Из подготовленных брусков или профильной трубы смонтируйте коробку. Для ее крепления используются железные пластины или угольники. Установите коробку в проем и зафиксируйте, например, с помощью штырей.

Соберите створку. Сначала делается каркас. Если он из металла, понадобится сварка. Если за основной материал взят профнастил, он крепится на каркас с помощью саморезов.

Если створка из дерева, обшейте ее выбранным материалом, затем придайте лицевой части нужный декор с помощью пластиковых панелей и пр.

Соберите поворотный механизм. В нем кронштейн станет опорой для пружины. Соединить пружину и кронштейн можно при помощи регулировочной пружины.

Шарнирный узел делают из уголка с отверстием диаметром 9 мм. Уголок крепится с помощью сварки.

Чтобы изготовить направляющие-рельсы берутся два уголка. Полки их свариваются так, чтобы расстояние между верхними частями составляло 50 мм.

Проводится монтаж направляющих профилей. Полотно ворот вставляют в направляющие профили. Соединяют с рычагами и пружинами, которые приводят в движение полотно. При монтаже обратите внимание на строгую параллельность направляющих. Перекос не позволит створке нормально подняться, она будет заедать. Фиксация створки в определенном положении делается специальной пружиной. Ее натяжение регулируется гайкой.

Установка ворот на противовесах

В подъемных воротах верхняя створка уходит вверх и занимает горизонтальное положение. Механизм, приводящий в действие ворота, состоит из шарниров и рычагов.

Открываются поворотные гаражные ворота с помощью бесшумной системы рычагов. Никаких роликов или направляющих для их открытия не требуется. Такого типа ворота легко изготовить своими руками. Конструкция включает три основных элемента: коробку, поднимающуюся створку и приводящий ее в движение механизм.

Крепится вся система на коробке, устанавливаемой в дверной проем. За перемещение ворот отвеч

roomplan.ru

Устанавливаем подъемные ворота своими руками

Ворота, которые называются подъемными, вы на самом деле видите довольно часто на въездах в гаражи. Они состоят из полотна, которое поднимается и сдвигается под потолок помещения. Такие заграждения пользуются достаточно большой популярностью, ведь все необходимые качества при них: и удобство в пользовании, и защитные свойства, и, что тоже немаловажно, очевидно более выгодная цена. Тем не менее, для установки подъемных ворот своими руками нужны знания, которые помогут вам сделать правильный выбор оборудования и способа монтажа.

В первую очередь следует различать подъемные секционные и поворотные ворота, конструкции которых в целом похожи, но на самом деле имеют довольно значительные расхождения как в плане комплектующих, так и в плане порядка и способа монтажа. В основном они состоят в способе подъема полотна: для секционных изделий используются направляющие и ролики, для поворотных – шарнирно-рычажная система, которая обеспечивает бесшумное движение полотна по потолочным направляющим.

Секционные ворота отличаются большей гибкостью и подвижностью, а также и большей надежностью, в то время как поворотные, которые являются более простыми, обеспечивают безопасность в основном за счет целостности полотна. В качестве материала для полотна секционных ограждающих устройств используются сэндвич-панель, а для подъемно-поворотных выбор более широкий: это и профлист, и дерево, и утепленные панели. Выполнять ремонт самодельных подъемных ворот любого вида довольно несложно, ведь и конструкция не отличается какими-то премудростями.

Сохраняем средства: как лучше сэкономить?

Если вас интересует экономия без потери качества, можно рассмотреть два варианта:

  • монтаж купленных у производителя;
  • изготовление подъемно-поворотных ворот своими руками по чертежам.

Почему именно подъемно-поворотных, а не секционных? Дело в том, что по конструкции последние как раз таки довольно сложны, и изготовить их самому не так и просто. Чтобы не портить материал и не подвергать себя опасности лишний раз, такие подъемные ворота собирают своими руками по видео или инструкции производителя. С поворотными всё намного проще, оттого и сделать их можно самому, потратившись только на материалы.

Кроме собственноручного монтажа или изготовления, есть еще вариант сокращения расходов за счет сокращения панелей или подбора такого их количества, которое будет точно соответствовать проему. Однако в этом случае вы рискуете получить негерметичную конструкцию, которая не будет сохранять тепло. Можно также пожертвовать внешним видом ворот, отказавшись от декорированных и цветных вариантов. То же касается и комплектующих подъемных ворот: исключив электромеханику и оставив ручной привод, вы тоже сможете скинуть цену. Тем не менее, последние три способа отразятся на удобстве и функциональности, а ведь хотелось бы и сохранить и деньги, и все необходимые характеристики.

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

  • Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
  • Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

  • брусья для каркаса (плюс брус на потолок) и уголки для них;
  • штыри;
  • кронштейн швеллерный;
  • пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями. Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

При самостоятельном монтаже или изготовлении подъемных ворот надо учитывать еще и особенности проема или конструкции гаража, которые могут повлиять на процесс установки. Может и вы сталкивались с таким и знаете, как помочь? Тогда не забудьте написать об этом в комментариях!

vorotakzaboru.ru

Делаем подъемно поворотные ворота своими руками, мастер класс

Подъемно поворотные ворота удобны в эксплуатации. Это технологичное решение, которое улучшит внешние характеристики гаража. Когда конструкция открыта, она выполняет еще и функцию козырька, что происходит при переходе из вертикального в горизонтальное положение. Но подобные механизмы предлагаются по более высокой стоимости, чем, например, классический вариант (распашные ворота).

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

  • Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
  • В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
  • Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
  • При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

Схематично такие ворота выглядят следующим образом:

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.

На чертеже показаны все элементы крепления для установки ворот

Что потребуется для работы

Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.

Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.

Инструменты:

  • Cварочный аппарат;
  • Болгарка;
  • Набор гаечных ключей, отверток;
  • Электродрель, комплект сверл для работы по металлу;
  • Молоток;
  • Строительный уровень.

Разметка материала и деталей производится с помощью рулетки и карандаша.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru
