Схема электрики в 2 комнатной квартире – Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

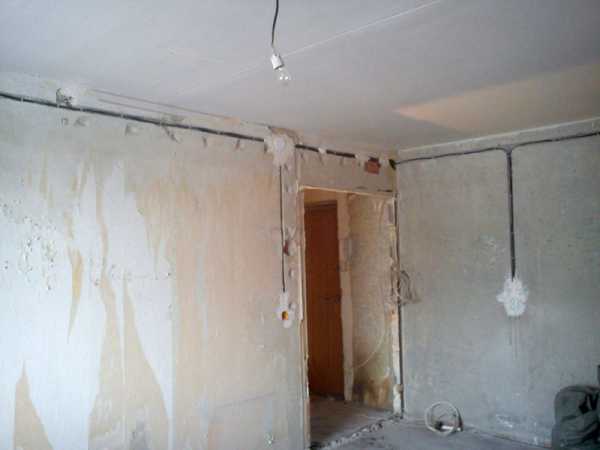

1. Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью.

   делаем проводку горизонтально или вертикально

2. Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса.
3. Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы.

   пример схемы проводки и однолинейной схемы с различными группами подключения

4. Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре.

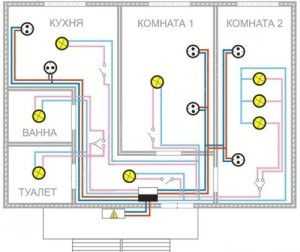

   на схеме видно синими кружечками отмечены распредкоробки на каждую комнату

5. Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате.

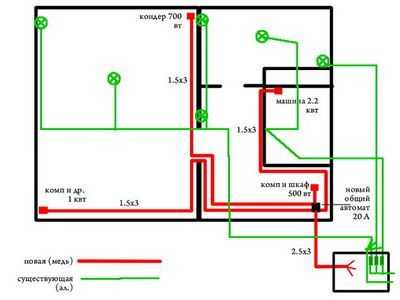

   пример расположения проводки в двухкомнатной квартире и питание балкона

6. В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным.
7. В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук).

   расположение розеток в комнате

8. Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания.
9.  В схему разводки необходимо в обязательном порядке включить УЗО (устройство защитного отключения), рассчитанное на 30 мА. Для ванной лучше установить дополнительное УЗО на ток 10мА. Оно сможет защитить кабели от перегревания при коротком замыкании, утечке тока или при перенапряжении сети.

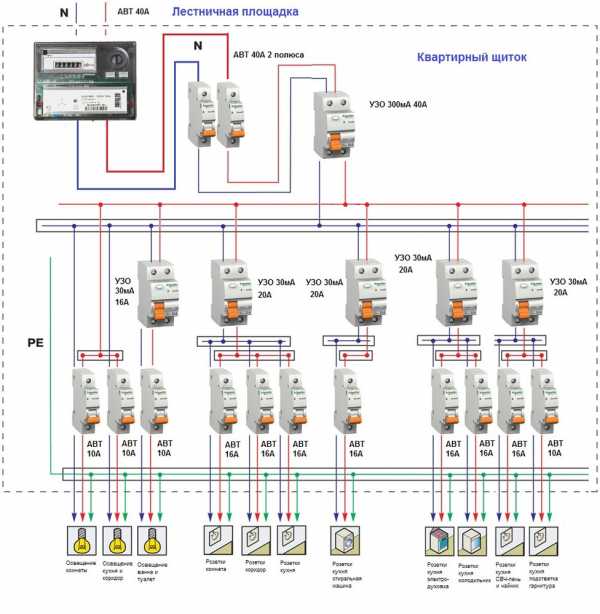

   Пример однолинейной схемы квартиры с защитным УЗО после счетчика

Для составления схемы разводки электропроводки в квартире своими руками в первую очередь необходимо учитывать возможную нагрузку.

Однолинейная схема проводки разделена на несколько групп

Расчет этой нагрузки не имеет правил и норм, а производится самостоятельно с учетом потребностей хозяев квартиры.

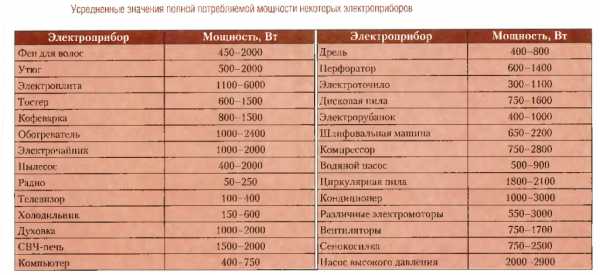

Рассмотрим в качестве примера возможную нагрузку на электрическую проводку в гостиной комнате. Там может находиться кондиционер, телевизор, компьютер, а также временно подключаться другие электроприборы (утюг, фен и др.).

Сумма мощностей каждого из этих приборов составит приблизительно около 3 кВт. Помимо этого, в гостиной есть сеть освещения. Это может быть люстра мощностью на 400 Вт и 6 светильников мощностью по 60 Вт. В сумме выходит 760 Вт.

Получается, что суммарная мощность, которая требуется на гостиную, составляет 3760 Вт. Затем производим такой же примерный расчет для других помещений квартиры и складываем все полученные значения.

Итого может выйти около 10 кВт, если не больше.
Эта суммарная мощность получается при использовании одновременно всех электроприборов в квартире, что бывает исключительно редко. Данный расчет потребуется для дальнейшего распределения возможных нагрузок по группам.

Пример разводки в квартире с кабелем разного сечения

Выбор схемы питания для квартиры

После расчета мощности возможной нагрузки в квартире необходимо приступить к распределению нагрузок по группам. Но для этого требуется знать вместо мощности электрический ток. Исходя из закона Ома, где Р – мощность, а U – напряжение сети (то бишь 220 В) получаем, что электрический прибор мощностью 1000 Вт будет потреблять ток равный 4,55 А.

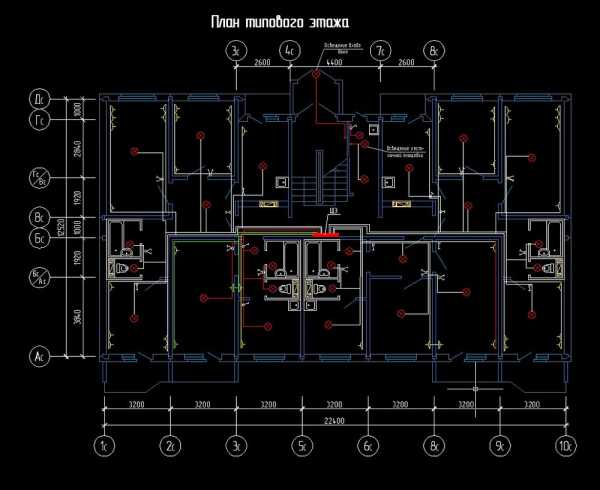

Пример планировки электропроводки двухкомнатной квартиры разделенной на группы розеточной и освещения

Для запаса прочности кабеля округлим значение до 5 А.
Теперь следует распределить нагрузки. Исходя из п. 6.2.6 ПУЭ для питания сети освещения и розеток, должны использоваться автоматические выключатели, рассчитанные на ток не больше 25 А.

При этом по п. 6.2.3 ПУЭ не разрешается от одного автоматического выключателя питание больше 20 розеток и ламп. Вследствие этого группу освещения зачастую запитывают от автомата, рассчитанного на номинальный ток 16 А.

Этот же пункт ПУЭ предусматривает считать многоламповую люстру одним подключением.

Стоит отметить, что необязательно производить распределение на группы розеточную и освещения. В процессе монтажа многие производят распределение по комнатам. Главное в этом равномерные подключения нагрузок.

Получается, что 1 или 2 группы освещения будут запитываться от автомата на 16 А и 2 или 3 группы розеток – от автомата на 25 А.

Правила распределения групп нагрузок своими руками

1. Во-первых, так как розетку в ванной необходимо устанавливать через УЗО, то будет целесообразнее подключить ее к группе розеток кухни.
2. Во-вторых, если в квартире предусматриваются подключения нагревательных приборов мощностью более 2,5 кВт, их целесообразнее будет запитывать от отдельного автоматического выключателя нужной мощности.
3. В-третьих, при наличии трехфазной сети различные группы лучше запитывать от разных фаз. Это лучше делать своими руками, если исключена вероятность путаницы. Если вы не очень уверены в своих знаниях, лучше тогда запитывать от одной фазы.

Схема электрической проводки двухкомнатной квартиры своими руками не так и сложна и предусматривает до 4 групп нагрузок. По этой причине в процессе монтажа может возникнуть путаница, поэтому группы нужно монтировать поочередно.

Похожие статьи

infoelectrik.ru

Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

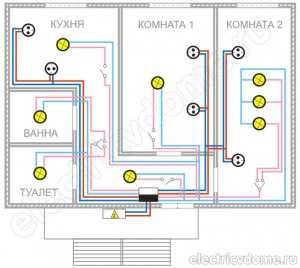

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

samelectrik.ru

Схема электропроводки в двухкомнатной квартире + фото

Если вы решили заменить проводку в хрущевке, тогда перед выполнением работ вам необходимо изучить схемы электропроводки в двухкомнатной квартире панельного дома. Схема электропроводки в двухкомнатной квартире поможет вам выполнить качественную проводку.

Теперь мы представим вашему вниманию современные проекты размещения розеток, выключателей и распределительных коробок. Также мы расскажем основные рекомендации по составлению электрической схемы своими руками.

Как самостоятельно начертит план?

Если вы желаете самостоятельно начертить план размещения розеток, выключателей и распределительных коробок. В двухкомнатной квартире вам необходимо учесть следующие моменты:

• Не следует устанавливать один автоматический выключатель. Вам нужно два выключателя. К одному будут подключаться розетки, а ко второму выключателю будет подключена линия освещения. Схема розеточной линии в 2-х комнатной хрущевке также должна быть разделена на несколько групп.
• Чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире вам следует использовать ксерокопию схемы жилья. В этом документе вы сможете найти чертеж всех комнат. Именно поэтому у вас больше не возникнет проблем с монтажом.
• Высота установки розеток должна нормироваться по ГОСТу. Также вы можете руководствоваться правилами ПУЭ. Благодаря этим документам вы сможете найти оптимальный вариант размещения.
• Каждая комната обязательно должна иметь собственные розетки. Только ванная комната не должна иметь распределительную коробку. В ванной комнате повышенная влажность и поэтому вам лучше поместить распределительную коробку в коридоре. Оттуда вы сможете выполнить разводку освещения и розеток.
• Обычно застройщики не проводят электричество на балкон. Если вы приобрели себе новую квартиру, тогда разводку электропроводки вам необходимо сделать самостоятельно. Если вы делаете замену электропроводки и вам необходимо вывести свет на балкон, тогда лучше установить дополнительную распределительную коробку.
• Щиток обязательно должен иметь защитную автоматику. Они способны защитить электропроводку в двухкомнатной квартире от перенапряжения или замыкания.
• Если ваша комната извилистая, тогда вам лучше будет установить несколько светильников. Они будут управляться с помощью двухклавишного выключателя. В другом случае освещение в квартире будет недостаточным.

Это основные рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома. Теперь мы хотим представить вашему вниманию два типовых проекта электропроводки в двухкомнатной квартире. Если вам будет интересно, тогда можете прочесть про схему электропроводки в трехкомнатной квартире.

Схема электропроводки в двухкомнатной квартире

Теперь мы предоставим вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как видите, на схеме, если в вашей квартире присутствует извилистый коридор, тогда необходимо установить несколько люстр. Они способны сделать ваше освещение качественным. Больше всего розеток должно располагаться на кухне. В этой комнате присутствует огромное количество бытовых приборов и поэтому лучше всего установить 6 розеток. Этого количества будет достаточно для подключения бытовой техники.

Мы надеемся, что эти чертежи станут для вас полезными. Если вы столкнулись со сложностями при составлении схемы электропроводки в двухкомнатной квартире панельного дома, тогда можете задать нам вопросы.

Читайте также: схема подключения двухклавишного выключателя.

vse-elektrichestvo.ru

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

• Для кирпичного дома
• Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

remont.youdo.com

Схема электропроводки в квартире, разводка в панельных, кирпичных домах.

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

 При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам.  Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры  должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

 Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

 Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом  месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные  розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток.  С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры  разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита
   2. Зажимные элементы нулевых рабочих проводников
   3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
   4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
   5. Выключатель дифференциального тока (УЗО)
   6. Автоматы
   7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как  вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

$IMAGE7$

elektrika-24.narod.ru

Схема электропроводки в квартире панельного дома

Типовая схема электропроводки в 2-х комнатной квартире

19.03.2015 нет комментариев 35 659 просмотров

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы. мы рассказали в отдельной статье.
2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику »! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Нравится( 0 ) Не нравится( 0 )

Схема разводки электропроводки квартиры

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита
   2. Зажимные элементы нулевых рабочих проводников
   3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
   4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
   5. Выключатель дифференциального тока (УЗО)
   6. Автоматы
   7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт». по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Схема электропроводки в панельном доме

Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

• истечение срока службы провода
• увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
• угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Схема проводки електричества в панельном доме

Опубликовано 07/11/ | Автор: admin

Электромонтажные работы часто имеют некоторые особенности, которые во многом зависят от типа дома, где они проводятся. Работы по монтированию проводки имеют некоторые особенности, которые зависят во многом от самого типа дома, где их проводят. Только высококлассный профессионал может понимать, что, к примеру, в старых домах панельного типа, схема проводки основывалась на магистральных линиях.

Первая их этих магистралей отвечает за освещение в комнатах, в то время как вторая за обеспечение розеток электрическим током. По этой причине, электромонтажные работы лучше всего доверять высококвалифицированным электрикам, которые имеют большой опыт в решении таких задач. Наличие специального, профессионального инструмента, хорошее знание ГОСТ и СНиП дает возможность мастерам дела производить прокладку проводки и делать установку комнатных розеток быстро и качественно. Но главное, чтобы виды подобных работ выполнял высококлассный мастер.

Схема проводки в панельном доме и особенности прокладывания кабеля в домах панельного типа:

В нашем мире человек привык пользоваться огромным количеством бытовых приборов, которые могут потреблять большое количество электроэнергии. Бывает так, что старая проводка не рассчитана на подобные нагрузки, и поэтому ее следует заменить. Опасность несет не только моральный, но и фактический износ изделий, который способен привести к возникновению замыкания. Что касается прокладки электрической проводки в домах панельного типа, следует помнить, что в большей части случаев, монтаж электропроводки делается скрытым способом и коммуникации, которые расположены внутри стен, расположены под штукатуркой. Это ощутимо усложняет ремонт и саму замену электропроводки.

В панельном доме, замена электропроводки производится закрытым способом, ведь это гарантирует безопасность жильцов квартиры. Данный способ предполагает, что провода прячутся внутри конструкций и стен. Отсутствие проводки на виду не только увеличивает безопасность жилья, но также улучшают эстетичность помещений целиком. Проще заменить проводку, если она вся находится в полиэтиленовых трубах, а те, в свою очередь, идут в бетонных перекрытиях и стенах. Новая проводка проходит по таким же маршрутам. Если в помещении необходимо установить новый выключатель или разетку, а подводящей трубы нет в наличии, при помощи перфоратора по периметру стены прокладывается штроба, в нее ложат кабель (защищенный гофрой), и все это фиксируется с помощью строительного раствора.

Нормативы, схемы и правила устройства разводки

Как только становится вопрос о том, чтобы заменить проводку в доме, первые мысли, которые посещают: а как выглядит схема проводки в этом доме? Как происходит разводка? Ведь в разных домах она может быть выполнена по-разному, с учетом материала стен и перекрытий, а также давности постройки. Для того чтобы качественно выполнить работы по ремонту, замене или прокладке новой электропроводки, понадобятся схемы электропроводки в доме. Именно с ними необходимо ознакомиться в первую очередь или составить новые, если того требует ситуация.

Содержание

Способы прокладки электропроводки ↑

В те времена, когда строились типовые панельные дома, не предусматривалось использование такого количества мощных электроприборов в каждой квартире, как это происходит сейчас. Поэтому разводка электропроводки в доме производилась по неприемлемой для современной жизни схеме.

Во-первых, вводный кабель был алюминиевым с одинарной изоляцией. Если в квартирах предусматривались газовые плиты, то сечение этого кабеля было 2,5 мм 2. Для обеспечения работы множества многомощных потребителей, таких как холодильник, стиральная машина, кондиционер, микроволновая печь, электрический обогреватель, этого недостаточно. Если же предусматривалась установка электрических плит в квартирах, тогда подводился кабель 4 мм 2. что уже намного лучше. Но опять же, материал вводного кабеля – алюминий, а он очень быстро нагревается. В современных домах вместо него используют полностью медные провода.

Во-вторых, разводка проводки производилась «покомнатно». Из щитка – автомата расходились кабеля по отдельным группам. Например, таким: «коридор – санузел – кухня», «комнаты» и «электроплита». При этом сечение групповых проводов составляет 2,5 мм 2. провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

• На сегодняшний день применять алюминиевый кабель менее 16 мм 2 запрещено.
• Одинарная изоляция старых кабелей неприемлема, потому что от перегрева они могут загореться.
• Такая схема проводки не способна обеспечить работу всех электроприборов. Дело в том, что цепи должны делиться не по комнатам, а по потребителям. Например, отдельный кабель для стиралки, отдельный для кондиционера, отдельный – для электрической плиты, при этом отдельный – для штепсельных розеток, сети освещения.

Схема электропроводки в панельном доме на примере одного этажа

Схема электропроводки квартиры в типовом панельном доме – пример

Непосредственно по квартире проводка может разводиться несколькими способами.

Первый вариант. Проводка расходится по полу в специальных штробах – канавках, которые имеет заводская бетонная плита. Обратите внимание, не выштробленная перфоратором, а выполненная на производстве. Сверху укладывается деревянный пол на лагах. По стенам проводка поднимается либо в скрытых канавках, либо поверх плиты и скрыта штукатуркой. На потолке она, скорее всего, закреплена таким же способом. Либо проходит сквозь отверстие в плите перекрытия. Подрозетники при этом – наружные. Такую проводку можно заменить, хоть и придется повозиться.

[include id=#187 1#8243 title=#187 Реклама в тексте#187 ]

Второй вариант. Проводка к розеткам расходится по полу, как в первом варианте. А проводка к сети освещения вмурована в стяжку пола верхнего этажа. При замене такого варианта придется кабель, ведущий к осветительным приборам, «пускать» открытым способом и затем прятать в штукатурку, а на потолке – за гипсокартонный навесной потолок.

Важно! Выполняя замену проводки в типовых панельных домах, учтите, что Постановлением Правительства Москвы № 508-ПП от 25.10. запрещено устройство штроб в стеновых панелях и плитах перекрытий под размещение проводки. В таком случае можно выполнять прокладку кабеля только открытым способом в кабель – канале или коробе.

При обустройстве проводки в старом панельном доме самым оптимальным будет сделать новую схему разводки и заменить все провода медными, а также установить автоматы.

Важно! Если дом настолько старый, что в нем силовой кабель, который подходит к щитку квартиры, не имеет провода заземления, а Вы полностью замените проводку в квартире на современную трехфазную, заземление работать не будет.

Современный вариант разводки ↑

Во всех новостройках и домах, прошедших капитальный ремонт электропроводки, вводной кабель обязательно имеет три провода: фазу, ноль и заземление. Согласно ПУЭ минимальное сечение такого медного кабеля должно составлять 2,5 мм 2. Но на практике чаще всего используют кабеля 4 мм 2 и 6 мм 2 .

При этом схема разводки выполняется не «покомнатно», а по группам потребителей. Для примера приведем возможный вариант разводки для 3 – х комнатной квартиры:

1. Группа «розетки» (первая, вторая и третья комната).
2. Группа «кухня» розетки для мощных потребителей (холодильник, электрочайник, микроволновая печь).
3. Группа «освещение» одна половина квартиры и вторая половина.
4. Группа «мощные потребители» электрическая печь, бытовой кондиционер, стиральная машина.
5. Группа «опасные мощные потребители» джакузи, теплые полы, ванная комната.

Размещение штепсельных розеток можно запланировать заранее, они должны располагаться в местах, где удобно подключать переносные электроприборы. При этом розетки должны быть в достаточном количестве. Для подключения они объединяются в группы по 3 – 5 штук. К ним подводят медный кабель ВВГнг 3*2,5. Подключение происходит не последовательно, друг от друга, как это было раньше, а через распределительные ответвительные коробки. Для защиты такой группы достаточно автомата на 25 ампер.

Для группы «освещение» применяется кабель ВВГнг 3*1,5. Чаще всего приборы освещения даже на всю квартиру не настолько мощны, чтобы ставить на них автомат номиналом 25 ампер. Вполне достаточно будет автоматического выключателя на 10 ампер.

Для многомощных приборов, которые большую часть времени стоят стационарно на одном месте, проводятся отдельные линии с автоматическими выключателями. При этом автоматы тщательно подбираются под номинальный ток приборов. Используется кабель ВВГнг с четырьмя жилами для трехфазной сети. Электрическая плита также не исключение, к ней подводится отдельный медный кабель сечением 4 мм 2 .

Для подключения регулятора системы «теплый пол» тоже понадобится отдельная линия кабелем ВВГнг 3*1,5 или ВВГнг 3*2,5 с индивидуальным автоматом.

Вся современная электропроводка прокладывается закрытым способом под стяжкой пола и по стенам в специальных гофрах или трубах. Хоть эта схема разводки требует большего расхода материала и больших трудозатрат, у нее есть существенные преимущества. В случае срабатывания автомата, обесточивается не вся квартира, а только та группа, в которой произошла перегрузка сети.

Схема электропроводки в частном доме ↑

К частному дому электропитание подходит чаще всего по воздуху, от линии 0,4 кВт.

Примерная схема подключения и распределения проводки при однофазном питании частного дома

Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один – фаза, другой – совмещенный нулевой защитный и рабочий провод.

Примерная схема подключения и распределения проводки при трехфазном питании частного дома

К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой защитный и рабочий провод.

[include id=#187 2#8243 title=#187 Реклама в тексте#187 ]

Раньше счетчики стояли всегда внутри дома, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице,непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное УЗО или автоматический выключатель и электросчетчик.

Блок схема размещения проводки в частном доме (пример)

Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома. Точно так же, как и с современной проводкой в новых домах, электроснабжение разбивается на группы потребителей. Например:

1. Группа «освещение» во всем доме или разбито по этажам, если коттедж большой.
2. Группа «розетки» на весь дом или по этажам.
3. Группа «мощные потребители» (силовая группа): стиральная машина, котел, бойлер, морозильная установка и т.д.
4. Группа «хозяйственные нужды»: гараж, сарай, пристройки, подвал и др.

Обязательно устанавливаются отдельные устройства защиты для каждой группы.

Расчет электропроводки в доме ↑

Проект электропроводки в доме со всеми расчетами можно заказать у специализирующейся на этих работах организации. Но если уж решено сделать это самостоятельно, тогда вот несколько требований, которые необходимо соблюсти:

• Правильно подобрать материал кабеля и его сечение.
• Учитывать условия нагревания током с допустимым напряжением.
• Проводка не должна создавать угрозу пожара.
• Передача напряжения должна происходить с наименьшими потерями.
• Проводка должна быть надежной и долговечной, при этом не требовать больших затрат на монтаж и эксплуатацию.

Важно! Чтобы подобрать правильное сечение проводов, необходимо точно знать, где и какие будут располагаться потребители. От их мощности будут зависеть характеристики кабеля.

Рассчитать сечения проводников и выбрать средства защиты можно с помощью таблицы №1.

Таблица №1. Расчет сечения кабеля и автоматов защиты

На данный момент в домах используют медные провода: для розеток – 2,5 мм 2. для освещения – 1,5 мм 2. для варочной поверхности – 6 мм 2 .

При расчете электропроводки соблюдайте соотношение номиналов автоматов защиты или УЗО и сечения проводов. Если в процессе эксплуатации готовой проводки Вы добавите мощных потребителей, и будет срабатывать автомат, нельзя просто заменить автомат на более мощный, необходимо менять как сечение кабеля, так и автомат. Либо необходимо сформировать еще одну группу и подвести к ней отдельные провода.

Видео: организация электроснабжения ↑

Создание схемы электропроводки в доме является обязательным. И дело даже не в том, что это требование соответствующих контрольных организаций, в последующей жизни она Вам пригодится. Ознакомившись со схемой разводки, можно легко выявить слабое место или причину замыкания и устранить ее.

Источники: http://dom-data.ru/skhema-provodki-v-panelnom-dome/, http://vdstroy.com/inzhenernye-sistemy/shema-provodki-elektrichestva-v-panelnom-dome.html, http://strmnt.com/dom/comm/electric/razvodka-i-sxemy-elektroprovodki-v-dome.html

Комментариев пока нет!

Источники: http://samelectrik.ru/tipovaya-sxema-elektroprovodki-v-2-x-komnatnoj-kvartire.html, http://elektrika-24.narod.ru/publ/skhema_ehlektroprovodki/1-1-0-12, http://restart24.ru/jelektirika/shema-jelektroprovodki-v-panelnom-dome-2.html

electricremont.ru
