Как подключить глубинный насос к гидроаккумулятору

Сделай сам! Подключение гидроаккумулятора и реле давления к глубинному насосу

Вторник, 29 апреля 2014 г. / Просмотров: 32846

Постоянные перебои с центральным водоснабжением вынудили меня к необходимости обеспечить полную автономность водообеспечения своего дома от пробуренной на участке скважины. Чтобы запуск и остановка глубинного насоса сводилась лишь к открытию или закрытию водопроводного крана в доме или на участке, пришлось к насосу самостоятельно подключить гидроаккумулятор с реле давления, а всю конструкцию разместить в бетонном колодце в непосредственной близости от отверстия скважины.

Для того чтобы собрать систему мне понадобились:

Гидроаккумулятор на 50л.
Реле давления.
Американка диаметром 1″
Муфта с цанговым зажимом для подключения полиэтиленовой трубы
Латунный переходник
Лента ФУМ
Пластиковая труба и фитинги

Поскольку вся система автоматики в конечном итоге должна была располагаться в колодце, большую часть монтажных работ производил на открытом пространстве, чтобы максимально сократить число операций, выполняемых в ограниченном пространстве бетонного колодца.

Изначально начал с обвязки гидроаккумулятора. Чтобы избежать неплотностей резьбовых соединений и обеспечить простоту разборки системы для технического обслуживания или ремонта через несколько лет, все резьбы уплотнял лентой ФУМ.

Из аналогичных соображений реле давления подключал к гидроаккумулятору не напрямую, а через американку, позволяющую легко разобрать конструкцию в случае необходимости, а также облегчить подключение и настройку автоматики.

Сразу же реле давления разместил под таким углом, чтобы в случае необходимости можно было бы следить за показаниями манометра с поверхности земли не опускаясь в колодец.

Ленту ФУМ использовал даже на манометре, где достаточная герметичность соединения обеспечивается прокладкой.

Для подключения линии потребителя к реле давления предварительно из пластиковой трубы и фитингов спаял колено. На конце пластиковой трубы припаяна муфта с МРН. Через латунный переходник герметично соединил изготовленное колено с регулятором давления.

Поскольку глубинный насос подключен с помощью полиэтиленовой трубы, необходимо обеспечить ее подсоединение к реле с помощью муфты с цанговым зажимом.

После накручивания муфты, проверил качество подсоединения.

На этом подготовительная часть работ была закончена.

Все следующие операции пришлось выполнять непосредственно в бетонном колодце. С помощью паяльника и пластиковых труб распаял разводку на две линии – одна пошла непосредственно в дом, а вторая на участок для полива приусадебного участка. Чтобы отключать систему полива на зиму предусмотрел запорный кран.

Сразу же подключил полиэтиленовую трубу от насоса к муфте с цанговым зажимом. По водопроводу все линии собраны.

Осталось подключить электрическую часть к регулятору давления. Для этого с помощью плоской отвертки откручиваем крепление крышки регулятора.

В нижней части регулятора имеются вводные отверстия для проводов питания и кабеля с насоса. Аккуратно завел кабеля и подсоединил с помощью крестообразной отвертки к соответствующим клеммам. На моем регуляторе клеммы для подключения насоса были подписаны как «MOTOR», а для сетевого кабеля как «LINE». С небольшим усилием поджал контакты и надел защитную крышку реле.

Система собрана и прекрасно работает!

Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.

Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз. мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

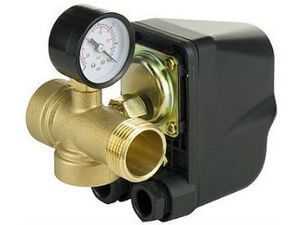

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как правильно подключить скважинный насос?

Собственный водопровод на приусадебном участке это огромный плюс, поскольку не требует от хозяина больших усилий по добыче воды для полива либо водоснабжения дома. После обустройства во дворе скважины либо колодца, необходима система для подъема жидкости, а также поддержания давления в водопроводе на пути от скважины в дом. Из-за своей простоты в обслуживании и неприхотливости в скважину устанавливают погружные насосы, которые еще называют глубинными или скважинными. Из названия становится понятным, что агрегат находится полностью в воде и поднимает ее на поверхность. В этой статье мы расскажем о том, как выполнить подключение погружного насоса к сети и системе водоснабжения своими руками.

Что нужно подготовить?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

глубинного насоса;
обратного клапана;
поплавка с датчиком;
реле давления;
бака гидроаккумулятора;
электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике, о чем мы сейчас и поговорим.

Порядок установки водонапорной системы

Место расположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО. необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

сам водоподъемный агрегат;
специальный бак — гидроаккумулятор;
реле давления, выбирают под емкость бака гидроаккумулятора;
муфта «американка» для подключения реле давления к гидроаккумулятору;
цанговая муфта, для перехода с размера на размер;
латунные переходники;
фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1

Как правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Сборка насосной группы — часть 1

Как правильно установить агрегат

Источники: http://burovik-31.ru/page/sdelaj-sam, http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora, http://samelectrik.ru/kak-pravilno-podklyuchit-skvazhinnyj-nasos.html

santex1.ru

Схема подключения глубинного насоса к гидроаккумулятору

Как подключить гидроаккумулятор к погружному насосу: схема и видеоинструкция

При обустройстве автономной системы водоснабжения необходимо добиться стабильного давления в сети. Скачки напора, гидравлические удары сказываются на комфорте использования коммуникаций и, что еще важнее, могут стать причиной поломок бытовой техники. Чтобы нормализовать работу водопровода, устанавливают гидроаккумуляторы. В автономных системах они выполняют те же функции, что и водонапорные башни в централизованных сетях. Гидроаккумулятор – это основной узел, соединяющий насосную группу с внутренним водопроводом. Как подключить гидроаккумулятор к погружному насосу? Как правильно его подобрать и установить?

Содержание

Гидробаки бывают разных форм, объемов и конфигураций. Для каждой системы можно подобрать оптимальный вариант

Основные элементы конструкции – корпус, мембрана и ниппель. Корпус накопительного бака представляет собой герметичный баллон, рассчитанный на работу под давлением 1,5-6 атмосфер. Максимальная нагрузка – 10 атмосфер. У горловины корпуса закреплена мембрана, доступ в которую открыт только через специальный фланец с клапаном. С противоположной стороны врезан ниппель, через который в бак закачивают воздух. Вся конструкция установлена на ножки.

В зависимости от конфигурации различают вертикальные и горизонтальные накопительные баки. Они работают по одному принципу с той разницей, что у вертикальных моделей большого объема (свыше 50 л) есть специальный клапан, через который стравливают воздух. Это необходимо потому, что во время работы водопроводной системы постепенно накапливаются излишки воздуха. Поэтому в вертикальные гидроаккумуляторы сверху устанавливают клапан, а в горизонтальных – слив или кран. В баках малого объема воздух стравливают, полностью сливая воду.

Схема конструкции накопительного бака

Чтобы насос нормально отслужил свой положенный срок, его нужно эксплуатировать в режиме, предусмотренном техническими характеристиками. Погружное оборудование должно включаться не чаще 5-20 раз в минуту (точные показатели указаны в документации к конкретной модели).

Реле давления отдает команду на включение насоса, когда напор в системе падает до заданных параметров. Если не установлен гидроаккумулятор, давление падает даже при минимальном расходе воды, и оборудование будет постоянно включаться-выключаться. Это приведет к его быстрому износу, поломкам.

К схеме водоснабжения подключают накопительный бак, что позволяет уменьшить частоту включений-выключений насоса и продлить срок его службы. Объем прибора подбирают также с учетом интенсивности водопотребления, мощности и высоты установки насоса.

Схема: место установки гидробака в автономной водопроводной сети

От смонтированного насоса отводят напорный шланг и через коллектор на пять разъемов («пятерник») подключают к реле давления.
От «пятерника» отводят поток на гидробак.
Один патрубок коллектора подсоединяют к водопроводной сети, еще один – с блоком управления.
Между «пятерником» и насосом врезают обратный клапан. Он нужен, чтобы при остановке работы насоса вода не сливалась обратно в колодец или скважину.

Схема подключения накопительного бака

Гидроаккумулятор крепят к полу через резиновые прокладки. Для подключения к трубам используют гибкие переходники. Если прибор новый или долго не использовался, в первый раз его следует заполнять очень аккуратно, чтобы не повредить мембрану, которая может слипнуться от долгого бездействия. Перед заполнением желательно удалить весь воздух.

Место для монтажа гидроаккумулятора выбирают так, чтобы к нему был свободный доступ для обслуживания. Если нет навыков, лучше не рисковать и не устанавливать прибор самостоятельно, а обратиться к более компетентным людям, особенно если приходится подключать два погружных насоса к одному гидроаккумулятору.

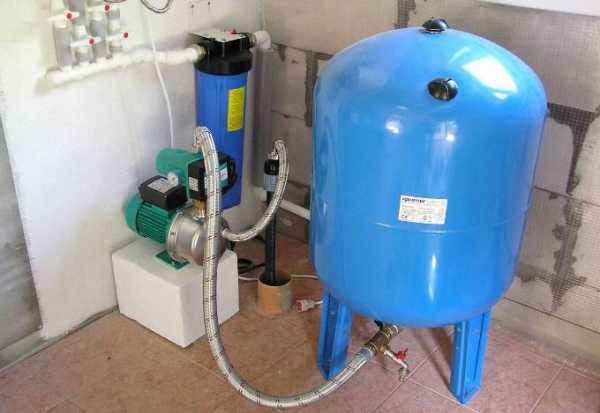

Подключение и установка гидроаккумулятора

Новые гидроаккумуляторы настраивают на заводе-производителе. Обычно давление составляет 1.5 атмосфер. Однако до момента продажи может пройти много времени, и показатели падают. Поэтому первое, что нужно проверить – давление. Для контроля подойдет электронный или механический манометр. Можно использовать автомобильный.

Некоторые модели гидробаков специально комплектуются манометрами. Но можно выбрать любой прибор. Главное, чтобы он был точным. Даже 0.5 атмосфер сказываются на работе накопителя. По этой же причине лучше не пользоваться пластиковыми китайскими манометрами. Они редко показывают точные данные.

Если нужно добиться высокого давления в сети, оставляют «заводские» 1.5 атмосфер. Если же вода будет использоваться только для бытовых домашних нужд, можно снизить показатель до 1 атмосферы. Чем выше давление, тем больше воздуха в гидробаке и меньше объем воды. Поэтому многие владельцы домов стравливают лишний воздух, чтобы увеличить емкость бака и снизить частоту включений насоса.

На реле давления настраивают верхний и нижний пределы, по которым будет включаться и выключаться насос. Для этого под крышкой прибора предусмотрены две гайки и пружины. С их помощью можно отрегулировать настройки. Оптимальная разница между давлением на включение и выключение – 1-2 атмосферы. Слишком большой перепад тоже нежелателен, т.к. это приведет к быстрому износу мембраны гидробака.

Таблица расчета гидроаккумулятора

При выборе модели гидробака нужно не только определиться с нужным объемом, техническими характеристиками, но и выяснить, из какого материала изготовлена мембрана. У продавца обязательно должны быть сертификаты соответствия, санитарно-гигиеническое заключение, в которых указана сфера применения накопителя. Нужно выбирать модель, предназначенную для систем с холодной питьевой водой.

Что касается фирм-производителей, то хорошо себя зарекомендовали марки Aguasistem, Varem, Wester Line, Zilmet, Reflex. Гидробаки комплектуются запасными фланцами и мембранами. При покупке убедитесь, что они есть в наличии. Если гидроаккумулятор выбран и установлен правильно, в сухом месте, а владелец вовремя проводит техническое обслуживание, прибор прослужит долгие годы.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка
Устройство дачного водопровода с погружным насосом: схема и оборудование

Схема подключения и выбор гидроаккумулятора

Решая проблему водоснабжения, большинство потребителей прибегают к различному оборудованию. К их числу относится и гидроаккумулятор, который часто используется не только в бытовых условиях, но и в промышленности.

Довольно часто к нему прибегают владельцы коттеджей, дачных участков, загородных домов. Другое его название — гидробак, который содержит жидкость, находящуюся под давлением.

Следует заметить, что уровень давления является неизменной характеристикой, что обеспечивает нормальное функционирование всех бытовых устройств, использующих воду, включая душ, санузел, умывальник и пр. Если возникла необходимость в установке гидроаккумулятора в местах повышенной влажности, то рекомендуется останавливать выбор на моделях, изготовленных из нержавеющей стали.

Далее будет рассмотрена конструкция предлагаемых сегодня гидроаккуммуляторов, их предназначение, основные принципы работы.

Роль гидроаккумулятора в системе водопровода

Вне всяких сомнений, каждый владелец загородного участка должен позаботиться об организации бесперебойной подачи воды. Подобное решение позволит обеспечить комфортные условия вдали от цивилизации. Среди методов, позволяющих эффективно решать подобную задачу, довольно распространенным является использование гидроаккумулятора. Очень важно правильно подойти к выбору этого оборудования. В этом случае можно не сомневаться в том, что это устройство будет успешно выполнять свои функции и тогда, когда возникают перебои в подаче электроэнергии или неполадки в работе насоса.

Решение подключить к системе гидроаккумулятор позволит свести к минимуму число включений насоса, что положительным образом скажется на эксплуатационном ресурсе этого прибора. Если часто пользоваться системой водоснабжения, то можно столкнуться с таким явлением, как конденсат, который может появиться на расширительном баке. Для большинства подобное явление известно, как запотевание. Для решения подобной проблемы рекомендуется выполнить теплоизоляцию каждого соединения гидроаккумулятора.

Виды гидроаккумуляторов

Можно выделить ряд ключевых параметров, на основании которых все предлагаемые сегодня гидроаккумуляторы можно классифицировать на ряд видов:

На основании такого признака, как вариант монтажа, современные гидроаккумуляторы могут быть классифицированы на:

В конструкционном плане подобные устройства довольно схожи. Это же можно отметить и в отношении их принципа работы. Особенностью горизонтальных моделей является наличие крепления для наружного насоса. Что же касается устройств с вертикальным методом монтажа больших объемов, то в их конструкции предусмотрен клапан, обеспечивающий удаление воздуха из системы водоснабжения. Принимать решение в пользу того или иного варианта гидроаккумулятора следует, ориентируясь на размеры помещения, которое выбрано для размещения подобного оборудования.

Исходя из метода накопления энергии, гидроаккумуляторы могут быть классифицированы на:

модели, оснащенные пневматическим накопителем. Их действие основывается на сжатии газа под давлением воды. В рамках этих устройств можно выделить мембранные, с баллоном и поршневые. Последний тип гидроаккумуляторов отличается доступной ценой и в то же время может обрабатывать значительные объемы воды (до 600 литров). Модели мембранного типа демонстрируют большое удобство в эксплуатации, что связано с их небольшими габаритами. Если говорить про баллонную разновидность этого оборудования, то именно эти модели получили наибольшее распространение среди покупателей. Причина этого заключается в том, что при возникновении необходимости в замене емкости подобного оборудования и резиновой груши эту работу владелец может выполнить с минимальными затратами времени и не прибегая к помощи специалистов. Другим важным достоинством следует называть отсутствие проблем в эксплуатации и длительный срок службы;
модели, оснащенные механическим накопителем. В рамках этой категории устройств можно выделить грузовые и пружинные. Действие этих аппаратов основывается на использовании кинетической энергии груза или пружины. Среди минусов, которыми обладает подобные агрегаты, следует выделить инерционность системы, громоздкость конструкции. В то же время они могут исправно выполнять свои задачи без необходимости использования внешних источников питания и зарядки;

Если исходить на основании такого признака, как объем, то все модели гидроаккумуляторов можно подразделить на устройства емкостью 2, 5, 24, 50, 80, 100, 150, 200, 300, 500 литров. Если оборудование приобретается для большого дома, то следует рассматривать модели, емкость которых составляет 80 или 100 литров. Оборудование объемом 50 литров прекрасно справится со своей задачей по поддержанию необходимого давления в системе водоснабжения стандартных квартир. Предлагаемые сегодня гидроаккумуляторы 50 литров отличаются своей стоимостью. Причем на цену оказывает влияние и производитель. Любой специализированный магазин сегодня может предложить подобное оборудование требуемой емкости;

Исходя из назначения, можно выделить следующие модели:

для холодной воды;
гидроаккумуляторы для горячей воды;
расширительный бак для отопления, предназначенный для обеспечения стабильного давления в системе трубопровода.

Помните! Для нормальной работы каждая отопительная система должна предусматривать расширительный бак. Только при условии, что гидроаккумулятор будет грамотно подобран и настроен, можно гарантировать ее безаварийную работу и комфортное проживание в загородном доме.

Устройство гидроаккумулятора

Если рассматривать конструкцию гидроаккумулятора для насосной станции, то она не содержит сложных элементов: по своему исполнению она имеет вид герметичного резервуара, который содержит резиновую мембрану. Последняя выступает в роли разделителя внутреннего пространства расширительного бака, создающего две камеры, среди которых одна используется для воды, а вторая предназначена для воздуха. Пространство, образованное стенками мембранного бака, заполнено инертным газом.

Для любого гидроаккумулятора устройство обязательно включает такой узел, как фланец. Основное его предназначение заключается в обеспечении условий для установки расширительного бака в систему. Также с его помощью производится замена мембраны в ситуации, когда она лишается своей эластичности.

Принцип работы гидроаккумулятора

Если рассматривать принцип работы подобного устройства, то его суть сводится к аккумулированию гидравлической энергии, которая впоследствии расходуется для поддержания в системе водоснабжения требуемого уровня давления.

С течением времени гидроаккумулятор заполняется водой, подаваемой насосом, которая при взаимодействии с мембраной приводит к ее расширению. На фоне этого наблюдается сжатие газа, который содержится во внутренней части бака.

Со временем воздух оказывает все большее давление на мембрану, что в итоге заставляет воду выйти из системы. После этого давление возвращается к своему изначальному уровню.

Для работы гидроаккумулятора необходим насос, благодаря которому обеспечивается заполнение гидробака водой. Когда будет создано необходимое давление в гидроаккумуляторе, происходит автоматическое выключение насоса.

Помните! Наблюдаемое давление в системе до установки гидроаккумулятора должно находиться на 0,2-1 бар ниже уровня, который указан на реле для включения насоса.

Схема подключения

Если владелец решил своими силами выполнить монтаж гидроаккумулятора, то реализовать подобный замысел не всем будет под силу с первого раза правильно. Чтобы подключить оборудование в соответствии с технологией проведения подобных работ, необходимо соблюсти все условия и теоретически подготовиться монтажу.

Выполнения каких же операций требует схема водоснабжения частного дома с гидроаккумулятором? Об этом будет рассказано далее.

Чаще всего используют два метода подключения гидроаккумулятора к системе водоснабжения: посредством погружного и поверхностного насоса.

Использование погружного насоса

Подобное оборудование часто именуют глубинным. Чаще всего для размещения насоса этого типа отводится место в скважине, колодце или ином месте, предназначенном для забора воды. Для вывода жидкости на дачном участке с минимальными затратами времени можно использовать специальные типы погружных насосов — дренажные.

Особое внимание следует уделить соблюдению требований установки обратного клапана для подобного типа насосов. Этот элемент позволяет предотвратить отток жидкости в обратном направлении. Местом монтажа этого клапана служит скважинный насос. Затем уже переходят к подключению насосной станции с гидроаккумулятором. Завершаются же работы осмотром системы для выявления негерметичных участков.

Использование поверхностного насоса

При подобном варианте необходимо специальное приспособление — штуцер, имеющий 5 выходов. Вдобавок к этому придется приобрести реле давления и манометр. Штуцер имеет вид резьбового соединения, используемого для присоединения насоса к бачку гидроаккумулятора. После этого переходят к установке на него манометра и реле давления. Следует в обязательном порядке позаботиться об обеспечении герметичности каждого соединения на резьбе. В качестве материала, который способен решить эту задчу, используется фум лента.

Эксплуатация и ремонт

По мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Заключение

Чтобы гидроаккумулятор смог повысить эффективность работы системы водоснабжения, необходимо столь же внимательно подойти к его выбору, как и к прочим элементам, используемым в ней. Необходимо учесть большое количество параметров, начиная вариантом установки оборудования и заканчивая емкостью. Также не помешает перед покупкой познакомиться с устройством выбираемого агрегата. Подобные знания смогут помочь в создании оптимальных условий для работы гидроаккумулятора и его ремонте.

Соболев Юрий Алексеевич

Как подключить гидроаккумулятор к погружному насосу

Для домашнего автономного водоснабжения важно обеспечить стабильный напор в сети. Это позволит сократить неэффективную эксплуатацию насоса. Также во время открытия крана вода станет поступать сразу, без какой-то задержки.

Нельзя допускать появления гидроударов в системе водоснабжения. Такие явления разрушают не только водопроводную систему, но и смежные агрегаты, например, теплообменник котла или выводят из строя посудомоечные машины. Чтобы избавиться от любых негативных факторов, необходимо знать, как подключить гидроаккумулятор к погружному насосу.

Конструкция гидравлических аккумуляторов

Как правило, внешность этих аппаратов выкрашивается в синий либо голубой оттенок, чтобы отличаться от расширительных бачков, имеющих наружную красную поверхность. Составными частями гидравлического прибора являются такие элементы:

металлический корпус;
мембрана из прорезиненного материала;
крышка с клапаном для заполнения полости жидкостью;
ниппельный узел, используемый для закачивания сжатого воздуха;
ножки с отверстиями для крепежных болтов, обеспечивающие устойчивость на ровной платформе.

Гидроаккумуляторами принято называть металлические полые сосуды, имеющие внутри мембрану, зафиксированную на внутренней стороне корпуса. Он является накопителем воды. Полость мембраны заполнена либо чистым воздухом, либо смесью инертных газов. Чтобы знать, как правильно выбрать гидроаккумулятор для скважины и водоснабжения, необходимо учесть, что рабочее давление внутри заполненной мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода эксплуатации аппарата.

Перед тем, как подключить гидроаккумулятор к системе, его наполняют инертным газом или простым воздухом. Делается данная операция при помощи стандартного автомобильного насоса. Если произошла перекачка значения, то достаточно стравить через ниппель избыточный воздух.

При поступлении воды внутрь бака, предотвращается разрыв груши. Она способствует также регулирование системного давления.

Существует три наиболее популярные группы гидравлических аккумуляторов:

Холодный. Применяется на магистралях с холодной водой. Эффективно работает при защите от износа и во время сглаживания гидроударов.
Горячий. Выполняет все те же функции, что и холодный, но способен выдерживать агрессивную температурную среду.
Для отопления. Данный тип актуален лишь в отопительных системах закрытого типа.

Функционирование аккумулятора

Схема подключения гидроаккумулятора включает в себя цепочку из подающего воду насоса, магистрального трубопровода и самого аккумулятора жидкости. Подача воды осуществляется непосредственно внутрь резиновой мембраны, располагающейся в полости металлического изделия. Процедура прекращается после достижения паритетности в значениях давления.

Как правило, значения на манометре в такой ситуации составляют 1-3 атм. Выйдя в рабочий режим генератора, автоматика отключает насос.

Когда потребитель открывает кран или запускает посудомоечную машинку, накопленная в полости аккумулятора вода перемещается в водопровод, так как там давление стало меньше, чем в гидроаккумуляторе. Это происходит постепенно, а на этапе, когда уровень давления в полости достиг определенной установленной точки (настройку делает производитель или потребитель товара), включается реле, подключающее подпиточный водяной насос. Через него происходит очередное наполнение мембраны водой. Такие циклы происходят практически постоянно. Перед тем, как настроить гидроаккумулятор и реле, стоит ознакомиться с подробной инструкцией.

Интересуясь, как правильно подключить гидроаккумулятор для водоснабжения, многие забывают о важности его объема. Большие размеры бака позволяют реже задействовать насос, ведь при небольших расходах воды каждый раз не происходит подпитки. Перепад давления между максимальным и минимальным значением достаточно большой.

Применение поверхностного насоса

Чтобы знать, как правильно установить гидроаккумулятор в системе водоснабжения, стоит изучить пошаговую вспомогательную инструкцию:

Начинается все с проверки давления воздуха внутри газовой полости в аккумуляторе. Значение необходимо довести до такой цифры, чтобы она была на 0,2…1,0 меньше, чем установленный производителем реле минимум.
Проводятся работы со штуцером, имеющим 5 выходов, так как гидроаккумулятор подключить нужно будет к манометру, реле, насосу. Последний выход актуальный для соединения водопроводной трубы.
Отведенный для процедуры штуцер соединяется с бачком. Для этого понадобится жесткий шланг, имеющий в конструкции перепускной воздушный клапан.
С необходимым усилием затягиваем остальные приборы так, чтобы не сорвать резьбы.

После монтажа модуль необходимо обязательно протестировать под высоким давлением на выявление возможных утечек в соединениях.

Перед тем, как настроить гидроаккумулятор и подключить к нему реле, отвечающее за регулировку давления, понадобится на последнем ознакомиться с установочными метками. Контакты подписаны, как «сеть» и «насос». Нежелательно ошибаться с подключением электрики, чтобы не вывести из строя агрегат.

Так как сосуд работает под высоким давлением, то необходимо соблюдать максимальную герметизацию во всех резьбовых соединениях. Для этого подойдет применение ФУМ ленты или использование технического льна. Они способны удерживать соединение до нескольких атмосфер, что характерно для бытовых гидравлических систем.

Выбор модели

В продаже встречаются модели бытовых гидроаккумуляторов от 24 л до 1000 л. Отталкиваться необходимо от того, какой нужно обеспечить расход жидкости, а также, используется ли система для орошения.

Как правило, емкости в 24 хватает для нужд двух человек. В расчет берется кухня, туалет и полив небольшого участка. При повышенных требованиях рекомендуется применять полости в 50 л. В этом случае просчитывают количество потребителей. Емкость можно поменять в любое удобное время на большую по объему, ведь соединительные узлы у большинства моделей имеют одинаковые резьбовые параметры.

Использование насосных станций

Если нет возможности собирать отдельные элементы в цепь, можно приобрести насосную станцию. Это полностью собранный агрегат, в комплект которого входят:

поверхностный центробежный насос;
гидроаккумулятор;
датчик давления;
автоматическое реле.

Если источник воды находится дальше 5 метров, станция должна идти как дополнение к еще одному насосу и датчику, в этом специфика работы поверхностного оборудования.

При подключении гидроаккумулятора необходимо полностью обесточить технику. Рабочее давление составляет 2-2,5 атм, после нагнетания которых необходимо провести проверку оборудования на предмет протечек и исправного включения.

Зачем нужен еще один гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает наиболее оптимальный режим работы. Дело в том, что в центробежный насос, равно как и любые другие, при включении чаще 6-7 раз в минуту выходит из строя в 3-4 раза быстрее. Встроенный гидроаккумулятор предназначен для того, чтобы выравнивать разницу в давлении между включенным и выключенным агрегатом, тогда как дополнительный будет компенсировать разницу, стабилизировать работу оборудования при частом включении и повышать давление в системе.

Вертикальный или горизонтальный?

Конструкция как вертикального, так и горизонтального гидроаккумулятора абсолютно идентична, поэтому выбор любой из них – вопрос сугубо личный. Какой из них подходит под определенные условия, тот и нужно устанавливать. При небольшом количества свободного пространства вертикальный предпочтительнее.

Где покупают насосы, насосные станции и комплектующие?

Все необходимые для водоснабжения элементы продаются в строительных и специализированных магазинах. Также их модно заказать в сети, но внимательно проверять работоспособность оборудования.

Обязательно оформляйте гарантию. Сложные приборы, к числу которых относятся поверхностные и глубинные насосы, часто выходит из строя по независящим от потребителя причинам.

ВИДЕО: Зачем в системе водоснабжения гидроаккумулятор?

Источники: http://aqua-guru.ru/nasos/kak-podklyuchit-gidroakkumulyator.html, http://stoki.guru/vodoprovod/gidroakkumulyator/shema-podklyucheniya-i-vybor-gidroakkumulyatora.html, http://www.portaltepla.ru/nasosi/kak-podkluchit-gidroakkumulyator-k-pogrughnomu-nasosu/

rusbyr.ru

подключение к погружному насосу, схема колодца

Перед тем как устанавливать гидроаккумулятор, нужно ознакомиться с рекомендациями специалистов Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

Содержание:

- Процесс подключение гидроаккумулятора
- Легко ли происходит установка гидроаккумулятора
- Можно ли сделать гидроаккумулятор своими руками
- Разбираем как подключить гидроаккумулятор к погружному насосу
- Что представляет собой схема подключения гидроаккумулятора
- Как подключить гидроаккумулятор для систем водоснабжения (видео)

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

При подключении гидроаккумулятор должен быть отключен от розетки

Механизм подключения гидроаккумулятора:

Измеряем габариты гидроаккумулятора;
Достаём схему труб водоснабжения и отопления;
Ищем свободное место для установки согласно габаритам;
Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Помните, что водный насос надо опускать ниже уровня водяного зеркала не больше чем на 30 сантиметров.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы ставят в подвалах на 50-100 литров.

Для установки гидроаккумулятора достаточно одного человека

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

Далее вы должны написать список, что вам надо купить для установки бака:

Шланги;
Трубы;
Фитинги;
Ниппели;
Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы делают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, надо разобраться в его устройстве и конструкции.

Гидроаккумулятор – это ёмкость с определённым объёмом. Его строение достаточно простое и не представляет чего-то сложного. Состоим бак всего лишь из двух основных частей.

Строение бака представляет собой:

Мембрану;
Резиновую грушу.

Делать самостоятельно гидроаккумулятор можно только при наличии опыта

Для бака можно использовать емкость из пластика или алюминия. Внутри материал бака должен быть гладкий и ровный. Если в нём будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведёт к её разрушению. Есть и безмембранный аккумулирующий бак, в котором отсутствует мембрана. Но такой бак менее эффективен. Наличие одного мембранного расширительного бака способно решить многие проблемы в водоснабжении.

Бак следует выбирать объёмом более 30 литров.

Для бака потребуется реле давления и манометр, который можно найти по скромной цене на рынке. Для подключения возьмите также фитинги, четвертники, тройники и кран. В магазине по их продаже попросите подобрать только качественные модели, ведь есть разные виде. В качестве груши или мембраны можно взять велосипедную камеру – ниппель. Также у вас должен быть лист резины и герметик.

Чтобы не покупать бак и сохранить свои деньги, можно изготовить его самостоятельно. Для этого достаточно найти бак объёмом более 30 литров и составные элементы в виде листов резины, фитингов и тройников с кранами. Так вы сконструируете хороший бак для системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

Скважного насоса;
Реле;
Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
Обратного клапана;
Запорной арматуры;
Фильтров для очистки воды;
Дренажа для канализации.

Трубы для подключения гидроаккумулятора к погружному насосу продаются в любом строительном магазине

Перед установкой бака проверьте наличие всех необходимых инструментов и элементов.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Дачники иногда устанавливают ёмкость на стене. Для этого следует поставить бак на крепление.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

Сам гидроаккумулятор;
Погружной насос;
Реле давления;
Пятивыводной штуцер.

Схему подключения гидроаккумулятора можно легко найти в интернете и распечатать на принтере

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

Помните, что на реле идет напряжение от электросети в 220 В переменного тока. Будьте осторожны!

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.

thewalls.ru

Схема Подключения Гидроаккумулятора К Погружному Насосу, Видео

Насосная станция с гидроаккумулятором

Гидроаккумулятор для насосной станции – специальная металлическая емкость, внутри которой встроена металлическая мембрана и заключен определенный объем воды под давлением. Устройство предназначено для поддержания стабильного давления в системе водоснабжения, предохранение водяного насоса, из-за частого включения, от преждевременного износа, а всю систему от действия возможных гидроударов.
Имея в системе водоснабжения насос с гидроаккумулятором 50 литров, владелец дома всегда будет обеспечен небольшим запасом воды.

Основные функции гидроаккумулятора

Устройство в системе обеспечения дома водой гидроаккумулятора решает несколько важных проблем:

Предохраняет насос от преждевременного износа. Запас воды в мембранном баке, позволяет включать насос, при открытии крана в водопроводе лишь в случае, когда запас воды в баке полностью исчезнет. Любой насос содержит определенную величину включений в час, а устройство гидроаккумулятора позволяет насосу иметь неиспользованные включения, что повышает срок его эксплуатации.
Поддерживает постоянное давление в водопроводной системе, предохраняет от перепадов напора воды, которые могут, при одновременном открытии нескольких кранов, привести к резким колебаниям напора воды, например на кухне и в душе. Гидроаккумулятор(см.Гидроаккумулятор для скважины: виды оборудования и способы его использования) с такими неприятными ситуациями успешно справляется.
Предохраняет от возникновения гидроударов, возникающих при включении насоса, которые могут нанести существенный вред трубопроводу.
Поддерживает в системе запас воды, что позволяет пользоваться ею даже при отключении электричества. Особенно это актуально в загородных домах.

Виды и устройство гидроаккумуляторов

Прежде чем познакомиться с видами устройств нужно познакомиться с особенностями его конструкции. Она не отличается особой сложностью.

Устройство гидроаккумулятора насосной станции

Основными конструкционными элементами гидроаккумуляторов являются:

Корпус, представляет собой герметичный баллон, способный выдерживать при постоянном режиме работы давление 1,5 – 5,6 атмосфер или до 10 атмосфер если нагрузка кратковременная.
Мембраны. Это эластичная «груша», которая фиксируется у горловины баллона и размещается в его внутреннем пространстве. Только сквозь фланец с клапаном, закрепленными к горловине корпуса аккумулятора, может открываться доступ в мембрану.
Ниппеля для переходника. Элемент врезан в корпус со стороны противоположной от горловины. Через ниппель в аккумулятор происходит закачка воздуха, занимающего все пространство, имеющееся между внешней поверхностью мембраны и внутренней полостью корпуса.

Помимо этого в конструкции накопителя имеются ножки и опорный кронштейн, служащие для монтажа насоса. Ножки привариваются внизу накопителя, а сверху размещается насос.
Особенности конструкций позволяют сортамент накопителей разделить на такие их разновидности:

Аккумулирующие баки для накопления холодной воды, используются в технических трубопроводах и для питья. В этом случае аккумуляторы для современных трубопроводов имеют лишь инертные мембраны, которые изготавливаются из каучука особого сорта.
Аккумулирующие баки, для хранения горячей воды, используемые в системах горячего водоснабжения. В таких накопителях мембрана изготавливается из материала, устойчивого к высоким температурам.
Аккумулирующие баки, используемые для систем отопления в замкнутой среде. Основным требованием, которое предъявляется к таким аккумуляторам, является присутствие в их конструкции мембраны, у которой высокая сопротивляемость к возникновению высокой температуре и давлению.

При этом мембраны аккумуляторов в системе для подачи горячей воды могут выдержать температуру до 90 градусов Цельсия, а элементы, которые служат для систем отопления, могут выдерживать до 110 градусов Цельсия.

Как выбрать модель гидроаккумулятора

При выборе модели накопителя необходимо обратить внимание на такие особенности конструкции и эксплуатационные характеристики устройства:

Рабочий объем должен удовлетворять потребностям владельца и соответствовать производительности насоса станции.
Мембран должна быть изготовлена из материала, соответствующего функциональной нагрузке. Например, для «питьевого» аккумулятора берется одна мембрана, а для «отопительного» — абсолютно другая.
Схема монтажа аккумулятора на опорную плоскость должна быть приемлемой для его владельца. Напольный бак достаточно больших размеров просто нельзя разместить на кронштейне.

Совет: Ключевым фактором, при выборе модели накопителя, является его вместимость. Не важно, где и как установить и подключить гидроаккумулятор, главное, чтобы его объема хватило для всех нужд потребителя.

Основные правила при покупке накопителя:

Минимальный объем его должен быть 25 литров. В противном случае, из-за частых включений и выключений, насос износится достаточно быстро.
Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подойдет лишь для семьи из 3-4 человек. Холостяку или пенсионерам можно использовать накопители и меньшей емкости, цена его намного меньше.

Где устанавливать и подключить накопительный бак

Схема подключения гидроаккумулятора и насоса, их правильная эксплуатация не представляет особой сложности:

Вода во внутрь грушевидной мембраны подается через фланцевый клапан.
Под ее давлением мембрана начинает расширяться.
Закаченный в корпус воздух, сжимается и мембрану удерживает от разрыва. По мере заполнения мембраны воздух уплотняется, что в итоге создает область повышенного давления между стенками корпуса и мембраны, которая обеспечена энергией сжатого воздуха.
После открытия в домашнем водоводе крана, воздух начнет сдавливать грушевидный вкладыш и вода начинает под нужным давлением идти по трубам.
Насос наполняет опустошенную мембрану, а его работа контролируется датчиком давления, установленного на насосной станции.

Совет: Для систем водоснабжения месторасположение гидроаккумулятора, определяется схемой функционирования этого узла, предполагающей, что накопитель нужно размещать между насосом и «входным» штуцером в коллектор внутреннего водопровода дома. Исключением может быть устройство гидроаккумулятора в системе отопления. В этом случае его нужно врезать в обратку, расположенную перед входом линии в котел, за насосом.

Аккумулятор лучше всего закрепить на полу или специальном кронштейне, который зафиксирован на стене. При этом между ножками накопителя и поверхностью для их установки, обязательно нужно установить амортизирующие прокладки из резины.

При подключении накопителя в водопровод учитываются конструктивные особенности насосной станции, тип используемого в ней насоса для закачивания в накопитель воды.
В станциях используются два вида устройств:

Погружные, опускаемые прямо в воду.
Поверхностные, фиксируемые у гидроаккумулятора.

От особенностей используемого оборудования, зависит схема подключения насоса и гидроаккумулятора. На фото показан пример установки устройства в загородном доме.

Схема подключения водяного насоса, гидроаккумулятора

Порядок подключения системы с поверхностным насосом заключается в следующем:

Измеряется давление воздуха со стороны ниппеля при пустой мембране, его величина должна быть на 0,5-1 атмосферу меньше, чем в аккумуляторе минимальное давление, при срабатывании насоса. Это минимальное давление задается на реле управления станцией, к величине которого прибавляются 0,5-1 атмосфера. Фиксируется его показания манометром на ниппеле бака.
Монтаж бака особого коллектора с пятью выходами к фланцевому штуцеру.
Подключение:

к первому выходу напорной трубы от насоса;
ко второму — патрубка бытового водопровода;
к третьему подсоединяется реле давления;
к четвертому выходу – манометр;
к пятому уже подключен штуцер гидробака.

Совет: Сборка выполняется с использованием полимерного уплотнителя, который общепринят для правил подсоединения элементов резьбовых соединений, чтобы обеспечить их герметизацию. После сборки оборудование считают подготовленным к эксплуатации.

При подключении устройства своими руками с использованием погружного насоса необходимо выдержать такой порядок действий:

Насос погружается в воду. На поверхность выводится напорный шланг от насоса и подключается к реле давления, через тот же коллектор на пять разъемов.
Поток от коллектора отводится на гидроаккумулятор, при этом на этом участке движение будет двусторонним.
Водопроводом соединяется от коллектора еще один патрубок, а оставшийся разъем подключается к системе управления насосом.
Между коллектором и насосом, в этом случае, врезается еще один фитинг или обратный клапан, не дающий воде «слиться» назад в скважину, после того как прекратится напорная подача. Этот клапан необходимо монтировать непосредственно в горловину выпускного патрубка, установленного на насосе.

Как выполнить ремонт и профилактику гидроаккумулятора

Так же как и насосные станции без гидроаккумулятора самые простые гидробаки требуют своевременного внимания и ухода.
Поводов для этого может быть несколько:

Коррозия.
Образование вмятин на корпусе.
Нарушение целостности мембраны.
Отсутствие герметичности бака.

Существуют и другие причины, которые необходимо устранять, чтобы избежать возможные проблемы. Несмотря на то, что инструкция по уходу предлагает осматривать устройство два раза в год, этого может быть недостаточно.
Если в течение полугода не заметить какую-то проблему она может стать причиной выхода гидробака полностью из строя, что требует проводить осмотр и ремонт изделия при каждой возможности.
Причинами поломок могут быть:

Частое включение и выключение насоса.
Выход жидкости через клапан.
Небольшой напор воды.
Низкое давление, ниже расчетного, воздуха.
Слабый напор после насоса воды.

Поводом для проведения ремонта гидроаккумулятора может быть:

Низкое давление воздуха или отсутствие его в мембранном баке.
Мембрана получила повреждение.
Повредился корпус.
Образовалась большая разница в давлении при выключении и включении насоса.
Неверно выбран объем гидробака.

Для устранения неисправностей необходимо:

Увеличить давление воздуха, путем его нагнетания через ниппель бака компрессором или обычным гаражным насосом.
Мембрану, получившую повреждения, можно восстановить в специализированной мастерской.
Здесь же устраняются повреждения в корпусе и восстанавливается его герметичность.
Исправление разницы в давлениях можно произвести, если выставить очень большой дифференциал таким образом, чтобы он соответствовал частоте включений насоса.
Необходимый объем бака определяется до его монтажа в систему.

Как подключаются насосная станция без гидроаккумулятора, отдельно гидробаки хорошо показывает видео в этой статье. Использование накопителя в системе водоснабжения загородного дома улучшит обустройство автономного источника, создаст ему необходимое количество жидкости при аварийном отключении от источника.

moikolodets.ru
