Откатные ворота: инструкция по установке


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Откатываемый тип — самый популярный и удобный вид ворот. Если еще совсем недавно это считалось роскошью, то сегодня в виду удешевления материалов и фурнитуры их может позволить практически любой, причем сделать это собственными руками. Устанавливая откатные ворота, инструкция отдельных этапов которой тоже заблаговременно разрабатывается своими силами, на самом деле проще, чем может показаться.

Требования к конструкции сдвижных ворот

Перечень требований к конструкции задвижных ворот:

  • Вся конструкция должна обладать жёсткостью, достаточной для выдерживания значительных весовых, а также ветровых нагрузок;
  • Направляющая балка должна крепиться к раме на сварку, а воротное полотно не должно иметь прогиба под воздействием собственного веса;
  • Комплектующие изделия, требующиеся для монтажа откатывающихся металлических ворот, подбирают с учётом общего веса устанавливаемого пролёта, ширины перекрываемого проёма и высоты воротного полотна;
  • Откатываемое полотно ворот должно перемещаться вдоль забора с внутренней стороны ограды, где должно быть достаточно места для полного отката створа ворот.

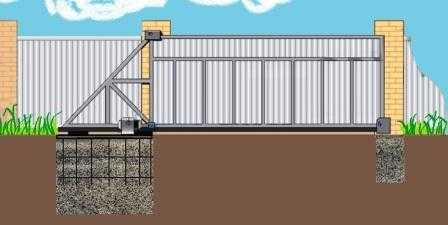

Схема расположения задвижных ворот

Перед тем, как начать устанавливать откатные ворота, инструкция по монтажу должна содержать данные о местности монтажа (глубина промерзания почвы для определения глубины фундамента), полный набор фурнитуры, материал обшивания каркаса, определиться с установкой или нет электропривода и средств сигнализации.

Монтаж откатного воротного устройства

Основание для сдвижных консольных ворот

Общий перечень работ, проводимых при строительстве раздвижных ворот, состоит из следующих пунктов:

  1. Устройство фундамента, включающее в себя подготовку траншеи под установку закладного элемента, и заливку его бетоном.
  2. Прокладывание электрических кабелей. Пункт выполняется при установке автоматизированных ворот.
  3. Монтаж роликового устройства, установка воротного полотна на прокатный механизм, закрепление фурнитуры на опоре улавливающей створ при закрытии створа.
  4. Установка автоматики, если таковая входила в ваши планы.

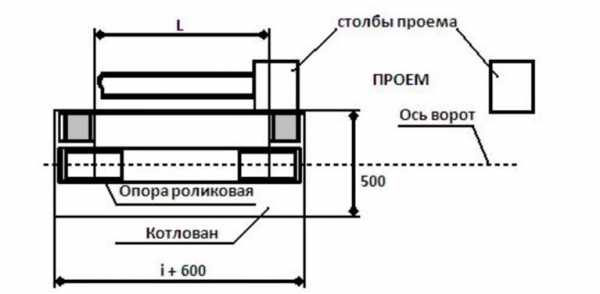

Закладка фундамента под механизм движения

На схеме, приведённой выше, показано размещение траншеи, в которую устанавливается закладная со швеллером, являющимся площадкой для крепления роликовых кареток, по которым катается затворный створ. Однако, если есть возможность, то установку воротного опорного столба и швеллера лучше объединить, и сделать фундамент общим. При этом следует помнить, что швеллер должен вплотную прилегать к столбу и быть на одной прямой с краем столба, встречающего движение воротного полотна. Швеллер должен лежать на уровне поверхности земли и строго горизонтально.

Размещение створа на роликовых опорах

В центре швеллера делается отверстие, в которое при необходимости выводятся концы электрокабеля.

Важно! При расчете глубины траншеи следует учитывать глубину промерзания почвы в вашей местности, чтобы сезонные перепады температур не повлияли на крепость фундамента и не выдавили его наружу.

После заливки фундамента на достаточное затвердевание бетона уходит приблизительно неделя.

Сборка воротной рамы

Для сборки консольной рамы профильные трубы разрезают по размерам и подготавливают к сварке. Их ошкуривают, очищая от окалины и ржавчины. Затем обезжиривают, обрабатывая поверхность растворителем, и покрывают краской, выдерживающей действие окружающей среды, и обладающей антикоррозийными свойствами. После сваривания каркаса места сварки снова обрабатываются описанным выше способом, и снова покрываются слоем краски.

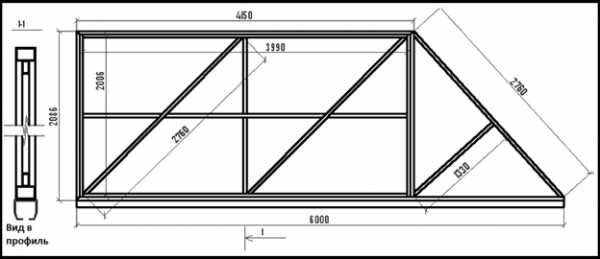

Схема воротной задвигающейся рамы

Монтаж задвигающихся консольных ворот

Сборка конструкции откатывающихся ворот содержит следующие пункты:

  • Разметка и закрепление роликовых тележек на швеллере, являющимся основанием, несущем на себе задвижное полотно;
  • Регулировка положения створа и роликовых опор горизонтально, которую производят при закрытом воротном полотне, и подгонка размещения роликов внутри направляющей балки;
  • Установка и закрепление концевого ролика и заглушек на направляющей балке;
  • Монтаж верхнего направляющего устройства на столбе, стоящем со стороны отката;
  • Закрепление нижнего и верхнего уловителей на столбе, принимающем створ в открытом положении;
  • Обшивка полотна выбранным материалом;
  • Монтаж автоматики ворот.

Монтаж роликовых опор и полотна

На роликовые опоры приходится вся нагрузка, так как они удерживают на себе вес воротного полотна. Отличным способом закрепления опор является приваривание их швеллеру, забетонированному в фундаменте.

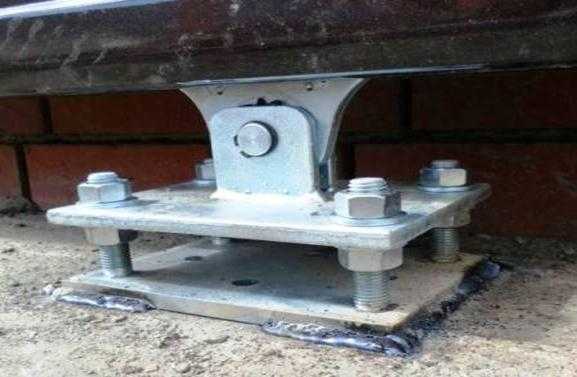

Вид крепления роликового устройства к швеллеру

Такое крепление существенно облегчает окончательную регулировку положения створа.

Важно! Ролики должны находиться на одной прямой. Это обеспечит легкость качения.

После закрепления движущего устройства на него устанавливают воротное полотно, надвигая на роликовые каретки направляющую балку. После завершения этой операции выверяют вертикальное и горизонтальное положение створа — от этого зависит движение воротного полотна, и окончательно закрепляют роликовые опоры.

Установка верхнего роликового ограничителя

Наверху откатного столба устанавливают роликовый ограничитель, служащий для поддержания створа в вертикальном положении, и не допускать раскачивания воротного полотна под натиском сильного ветра.

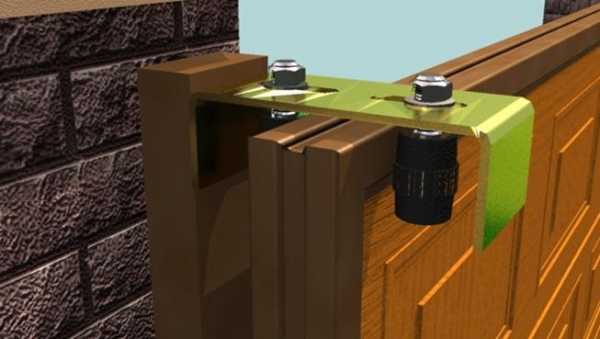

Верхний роликовый ограничитель

При установке важно отрегулировать прижим роликов так, чтобы полотно вверху не болталось, и, в то же время, не было препятствия движению створа.

Закрепление концевого ролика и заглушек

Концевой ролик с заглушкой

На конец передней части направляющей балки закрепляют концевой ролик и закрывают торцевой срез заглушкой. На снимке показана заглушка и накатывающийся ролик, которые объединены в одну деталь. Её приваривают или закрепляют гайками, закрученными на болты, а с противоположной стороны балки ставят просто заглушку или такое же устройство.

Концевой ролик нужен для того, чтобы накатываться на нижний улавливатель, закреплённый на упорном столбе ворот, при этом нагрузка на роликовые опоры значительно облегчается. Заглушки служат, чтобы устранить возможность попадания во внутренне пространство балки снега, грязи и мусора, что, в свою очередь, способствует хорошей и длительной работе роликовых кареток.

Закрепление нижнего и верхнего уловителей

Уловитель верхний

Уловители монтируются к закладным, находящимся в столбе, при помощи болтовых соединений или сварки.

Верхний уловитель предназначен смягчить столкновение створа со столбом и ограничить его вертикальное раскачивание от ветра. На верхнем уголке створа иногда закрепляют скобу, соизмеримую с уловителем. Всё это предохраняет обе поверхности от разрушения.

О нижнем уловителе было написано несколько слов ранее. Кроме того, его устанавливают так, чтобы концевой ролик мог без затруднений закатываться на него, и тем самым надежно фиксироваться, не давая воротам самопроизвольно открываться при небольшом ветре.

Важно! Концевой ролик препятствует появлению провисания створа при долголетней эксплуатации.

Обшивка рамы откатывающихся ворот

После того, как монтаж закончен, производят обшивку рамы выбранным материалом. В настоящее время для этих целей используют стальные листы, фасадную доску, профлист, сендвич-панели, алюминиевое полотно и металлические филенки. Однако, чаще всего используется профнастил. Он достаточно лёгок, доступен по цене, и крепится обычными саморезами.

На этом завершается строительство откатных ворот, а автоматику устанавливают согласно инструкции, которая обязательно ее сопровождает.

Пошаговая установка откатных ворот

rusograda.ru

Откатные ворота своими руками. Статья о том, как самостоятельно сделать раздвижные ворота

I. Выбор типа откатных ворот для изготовления своими руками

Ворота, отъезжающие в сторону набирают популярность. Этому способствует рациональный подход в строительстве. Раньше монтаж откатной системы стоил дорого, по причине их уникальности и трудоемкости изготовления. Сейчас сдвижные ворота стали доступны, появилась готовая комплектация для производства и она стоит не дорого. Используя готовые рельсы и роликовые опоры, достаточно просто сделать ворота своими руками. В статье мы поэтапно описали процесс изготовления и установки полотна, есть типовые чертежи, даны рекомендации по подготовка фундамента и процессу монтажа.

Откатные ворота подразделяются на 3 типа:

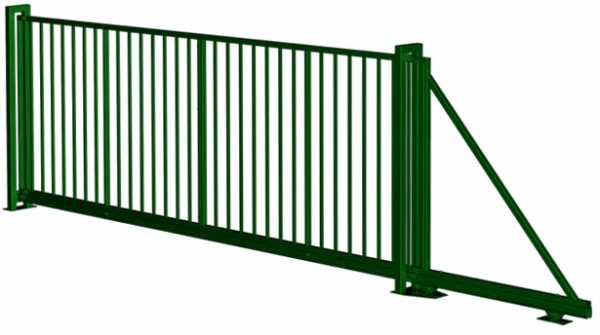

Консольные ворота называют еще самонесущими. К нижнему краю полотна у них установлена специальная направляющая, а в стороне отката — две многороликовые тележки. Перекатываясь по ним, полотно открывает и закрывает проем и не ограничивает его. Такая конструкция раздвижных ворот сейчас применяется чаще, чем подвесная или на колесиках.


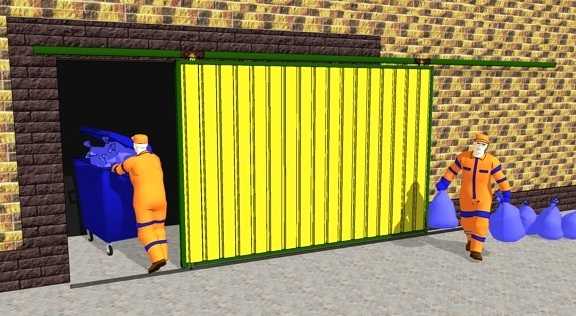

Конструкции, где полотно подвешивается к балке, перекинутой через проем раньше были очень распространены на заводских въездах. Эту простую и понятную систему используют, когда требуется перекрыть большие проемы с ограничением по высоте (ангары, производственные цеха)


Ворота на колесиках очень распространены больше всего подходят для теплого климата. Это обусловлено конструкцией: несущий рельс находится в проеме ворот и по нему на колесиках ездит полотно.

У ворот консольного типа много преимуществ.  Когда они открыты проем полностью свободе, нет ограничения по высоте (как у подвесной конструкции). Механическая конструктивная часть отнесена в сторону, полностью освободив въезд. Она не нуждается в постоянном уходе, как у ворот колесного типа, не нужно чистить ходовой рельс от снега, льда и веток.

О том, как изготовить откатные консольные ворота

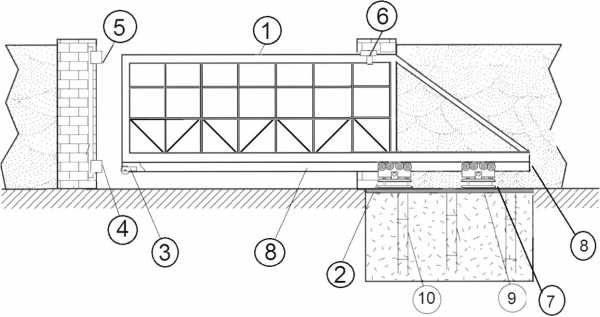

Механическое устройство и принцип работы откатных ворот консольного типа. Общее устройство откатных консольных ворот можно проиллюстрировать приведённой схемой:

Где: 1- рама консольных откатных ворот, к которой снизу прикреплен направляющий рельс, 2- роликовые опоры, 3- концевой ролик, 4- нижний улавливатель, 5- верхний улавливатель, 6-  верхний ограничитель боковых качений с 2 роликами, 7- подставка регулировочная, 8- заглушка направляющего рельса.  Подставки под роликовые опоры стоят на швеллере -9 ,  расположенном на фундаменте 10  для откатных ворот.

Расчет общей длинны полотна ворот для самостоятельного изготовления

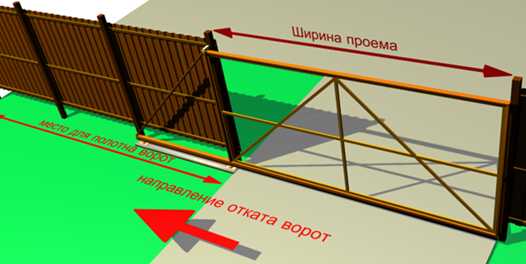

Условно полотно откатных ворот можно разделить на функциональную часть (закрывающую проем) и консольную часть, располагающуюся за проемом (противовес). Длина консольной части должна быть равна 33-50% от ширины проёма. Оптимальным значением для большинства ворот считается 50%, при которых достигается наиболее легкий ход ворот и снимается нагрузка с роликовых опор. Длина консольной части зависит от: ширины проема, веса полотна ворот (вместе с направляющей) и максимально возможной нагрузке на роликовые опоры (зависит от комплектующих, которые вы выберете). Если вы решили сделать откатные ворота своими руками, необходимо произвести расчёт. Расчёт оптимальных габаритов ворот зависит от веса полотна и размеров проёма для проезда. Расчёт можно произвести самостоятельно, используя формулу расчёта на нашем сайте, или обратиться к специалисту нашей компании по тел.:+7 (495) 740-03-85; +7 (495) 778-38-47.

Рассмотрим принцип работы откатных ворот.

Полотно ворот располагается внутри территории и с помощью направляющего рельса движется вдоль забора по роликовым опорам. Если ворота автоматические — к раме ворот крепится зубчатая рейка, на которую через зубчатый венец привод передает усилие. Роликовые опоры закреплены на фундаменте.  На ответном столбе устанавливаются нижний  и верхний улавливатели. Нижний улавливатель необходим как опора ворот в закрытом состоянии, а также для предотвращения боковых качений. Верхний улавливатель желателен для предотвращения качений при боковом ветре. В комплекс механической части ворот входят также ограничитель боковых качений при открытии и закрытии ворот, а также заглушка, предотвращающая загрязнение механизма.

1• Устройство фундамента;
2• Изготовление откатных ворот;
3• Установка откатных ворот
4• Автоматизация ворот.

При наличии необходимых технических навыков заказчик может смонтировать ворота самостоятельно, не прибегая к помощи профессиональных монтажников, следуя инструкциям на нашем сайте. Однако, данное руководство по установке является рекомендацией общего плана. Монтаж автоматических откатных консольных ворот требует технических знаний и опыта в строительной области, навыков в электромонтаже.

Этап 1. Устройство фундамента откатных консольных ворот

Правильно сделанный фундамент — это залог долговременной эксплуатации откатных ворот.

Основанием для дальнейшего крепления роликовых опор на фундаменте служит закладная деталь.

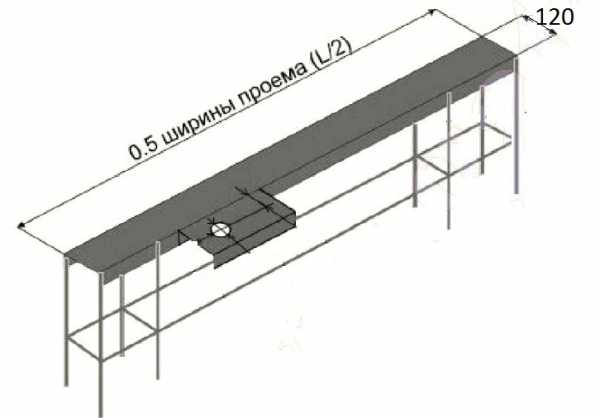

Как правило, закладная изготавливается из швеллера с приваренной к нему вниз арматурой. Швеллер рекомендуем взять не уже 12 см. (в противном случае допущенные при устройстве фундамента возможные ошибки исправить будет сложннее). К швеллеру приваривается арматура.  Достаточно d=10-12 мм.

Если Вы планируете автоматизировать Ваши ворота — разумно сразу сделать площадку-основание привода. Лучше, если основание привода будет выше уровня швеллера, на котором будут установлены роликовые опоры. Это поможет в дальнейшем установить двигатель выше и убережет его от затопления в случае полноводной весны. Площадка привода, как правило, идет в комплекте с двигателем и , если Вы не преобрели его заранее можно сделать универсальную подготовку. Для этого в 20-30 сантиметрах  от начала швеллера приваривается кусок такого же швеллера, длинной около 30 см. В швеллере делается отверстие D 5 см. Туда нужно будет подвести питание двигателя. Проводку необходимо обязательно изолировать и защитить от повреждений.

Следует также иметь в виду, что возможна закладка в фундамент закладной детали с уже размеченными технологическими отверстиями под роликовые опоры (можно купить у нас или изготовить самим). Закладная представляет собой гнутый оцинкованный швеллер длинной 2 м с отверстиями. В отверстия, расстояния между которыми четко просчитаны с учетом длинны ворот, вставлены кассеты из шпилек D 16 и длинной 50 см., к которым в процессе монтажа крепятся роликовые опоры. Это в дальнейшем облегчает монтаж роликовых опор ворот и дает возможность регулировки полотна по высоте. Дополнительная армировка такой закладной не требуется.

Требования к фундаменту:
Глубина заливки фундамента ОБЯЗАТЕЛЬНО не менее глубины промерзания грунта. Для Московской области рекомендуется не менее 1800 мм. Фундаменты меньшей глубины могут смещаться и выпирать вверх при весенних паводках и размораживании почвы из-за промерзания грунта. Это приводит к перекосу площадки, где установлены роликовые опоры. Ворота перестают функционировать. Исправить навсегда такие нарушения или переделать фундамент бывает очень сложно.
Длина фундамента и длина закладной детали, составляющей видимую часть конструкции фундамента, определяется:
— длиной рабочей части полотна ворот (шириной проёма) и расчётным весом ворот в сборе. Как правило длина фундамента — это  половина ширины проёма (L/2). Допускается сделать длину фундамента и меньше, до 35 – 40% от ширины проёма L. Но в этом случае необходимы консультации специалиста, который произведёт все необходимые расчёты исходя из размеров и веса ваших ворот. Длинна фундамента не должна быть меньше длинны консольной части полотна ворот.
Ширина фундамента должна составлять примерно 500 мм., откладываемых от забора. Используемый в качестве закладной детали швеллер должен иметь ширину не менее 120 мм.  Яма под фундамент делается вплотную к забору, швеллер впоследствии закладывается так же как можно ближе к забору.

Верх фундамента должен совпадать с имеющимся (предполагаемым) уровнем дорожного покрытия в проёме ворот. Это даст возможность точно просчитать высоту зазора под полотном и  верхнего края ворот, а при установке  не будет нарушена эта  расчётная величина. Если фундамент будет изготовлен выше или ниже условленной нулевой отметки, установленные ворота окажутся по высоте выше или ниже желаемого уровня. При соблюдении 0 отметки створка установленных ворот будет выше уровня дороги на 80-100мм.

•Важно обеспечить горизонтальное положение закладной детали, строго по уровню. Если деталь будет заложена в фундамент не в строго горизонтальном уровне , то и вся створка ворот будет иметь наклон после установки, что приведёт к видимому перекосу ворот и щели при закрытии. Чем длиннее функциональная часть, тем более заметен будет перекос. Кроме того, этот наклон негативно скажется на работе автоматики, приводы будут быстро выходить из строя.

 Перед цементированием  прокладываются нужные провода в гофрах. Пучок проводов должен выходить в месте установки самого электропривода. Точка выхода пучка отходит от наружного края швеллера на 5-7 см.
И уже после всех поверок, конструкция,  своими руками, наконец, заливается бетоном, и еще раз проверяются уровни, отметки и остаётся цементироваться минимум на 4-5 дней. По истечении этого срока можно осуществлять монтаж ворот.

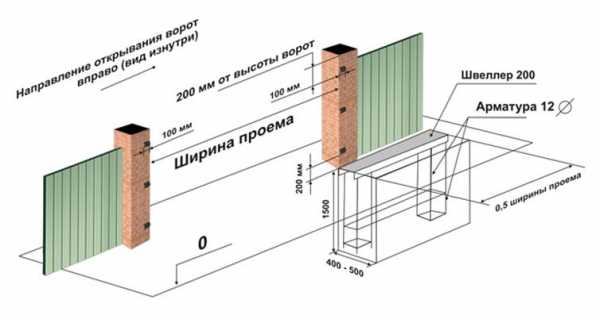

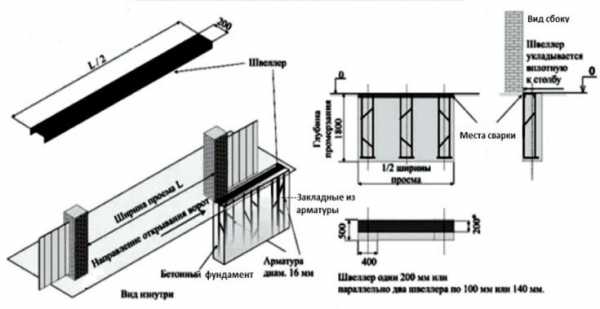

Чертёж фундамента для откатных ворот

•Используемый для заливки фундамента бетон должен соответствовать прочности не ниже 200 кг/cм2, т.е. следует использовать сухие смеси не ниже М200-М250 (или портландцемент М 400 в случае смешивания с песком на стройплощадке).  Арматура, используемая для армирующей конструкции должна иметь диаметр не менее чем 12-14 мм и заканчиваться на расстоянии примерно 10 см от дна ямы. На это расстояние под армирующий каркас можно подложить, например, щебень.
Время между монтажом фундамента и монтажом ворот должно быть не менее 7-ми суток в сухую и жаркую погоду и 14 в холодную погоду и при условиях высокой влажности, в противном случае раствор не успеет приобрести достаточную прочность. Эксплуатировать конструкцию можно будет только после полного отверждения фундамента (14 суток в сухую жаркую погоду).
При расчёте фундамента также надо учесть место для установки электропривода, который не должен стоять на земле. Под установку привода на имеющийся бетонный фундамент имеются специальные подставки. Привод не требует опоры на столь серьёзный фундамент, как роликовые опоры и закладной элемент не нужен, однако также должен иметь опору, так как подвергается нагрузкам при передвижении створки.

 Если вы планируете установить автоматику — то стоит проложить нужные для подключения провода в гофрах. Пучок проводов должен выходить в месте установки электропривода, как правило напротив места установки ближней к проему роликовой опоры (примерно в 40 см. от столба). Точка выхода пучка проводов отходит от наружного края швеллера на 5-7 см.

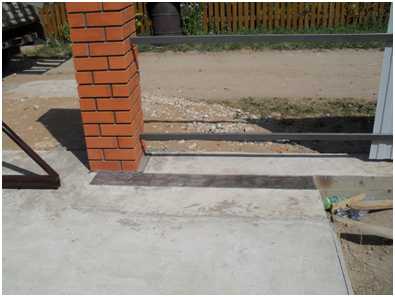

И уже, после всех поверок, конструкция заливается бетоном. После заливки еще раз проверяются уровни, отметки.

Фундамент для откатных ворот. Типы.

Выше мы рассказали об основных принципах закладки фундамента для сдвижных консольных ворот. Однако основание пов ворота может быть выполнено по разному.

1. Монолитный единый фундамент.

Вдоль забора в стороне отката ворот вынимается грунт. Длинна необходимой для бетонировки ямы — 1/2 ширины проема (или равна длинне консольной части, рассчитанной исходя из веса ворот и комплектующих). Ширина — 0,4-05м, глубина 1,5-1,8 м. (в зависимости от почвы и глубины промерзания).Закладную деталь с арматурным каркасом устанавливают в траншею так, чтобы верхняя чаксть располагалась строго горизонтально. Продольная ось швеллера должна быть параллельна будущей траектории движения ворот, а сам швеллер нужно расположить вплотную к забору. Конструкция закрепляется и бетонируется.

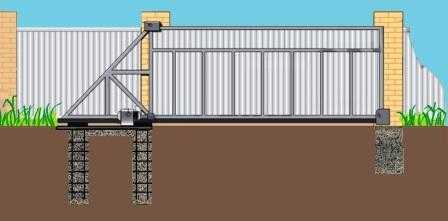

2. Свайный монолитный фундамент


Свайный фундамент представляет собой два монолитных армированных столба, скрытых в грунте. Столбы соединяются швейлером, на которые впоследствии устанавливаются роликовые опоры. Такой тип фундамента наиболее экономичен.
По формуле рассчитывается расстояние между роликовыми опорами. На этом расстоянии отбуриваются отверстия глубиной 1,8-2 м. диаметром 20-30 см. Для этой работы можно использовать обычный садовый бур. Отверстия располагаются максимально близко к забору и соединяются неглубокой «траншеей». Изготавливается специальная закладная деталь, устанавливается в уровень с дорожным покрытием и заливается бетоном. Ось швейлера должна повторять траекторию движения полотна будующих ворот, а сам он должен быть расположен строго горизонтально.

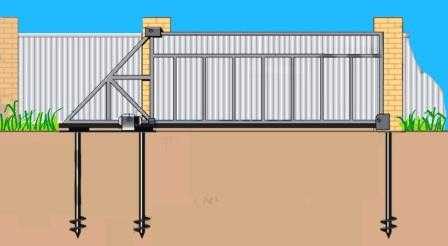

3. Фундамент на винтовых сваях.


В последнее время все популярнее становится установка откатных ворот на фундамент на винтовых сваях.ООсновной плюс такого фундамента — отсутствие необходимости земляных и бетонных работ, возможность устанавливать ворота в тот же день что и фундамент, что сильно сокращает сроки производства работ. Но стоит понимать, что это относительно новая технология и большой истории эксплуатации ворот, установленных на сваях нет. Сваи изготавливаются из металла и поддаются коррозии. Сваи должны быть обязательно оцинкованы или покрыты эпоксидом. Если соблюдеть технологию установки — то внутрь каждой сваи необходимо залить бетон, а длинна сваи — не менне 2 м. Установка свай вручную — довольно трудоемкое занятие и требует большой физической силы.

Этап 2. Изготовление откатных консольных ворот

Предположим, что ворота изготавливаются на проем шириной 4 м. и высота установленной конструкции будет  2 м. (зазор под воротами 10 см. учтен в высоте ворот).  В качестве несущей системы используется комплект РОЛТЭК Эко 6. В последующем раму ворот можно будет зашить с одной или 2-х сторон профильным листом, или доской (толщина не более 20 мм.)

Для изготовления рамы для откатных ворот Вам потребуется:
  • труба профильная 60*40
  • труба профильная 20*20
  • труба профильная 20*20
  • комплект  несущей системы «ЭКО 6» :

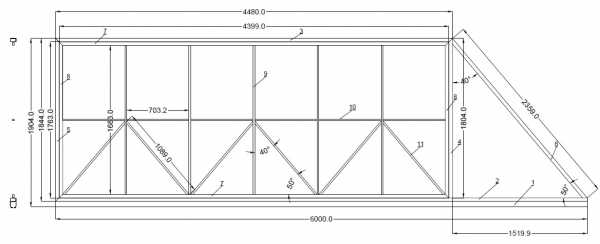

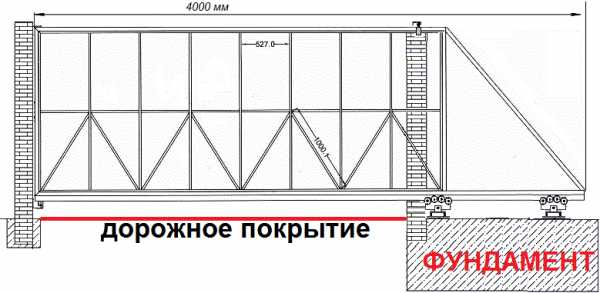

Чертеж рамы приведен ниже:

Раму ворот, приведенных на данном чертеже, рекомендуем  изготовить из профильной трубы  60х40, обрешетку из трубы 20х20 и 20х40. В таком исполнении полотно ворот подойдет как под обшивку профильным листом с глубиной волны до 20 мм, так и деревянной доской или сайдингом.

Ниже приведена спецификация и раскрой материалов, необходимых для сварки рамы:

ЗАГОТОВКА на ворота серии  СТАНДАРТ

4000х2000 мм на комплекте  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИННА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6000 мм.

1 шт.

2

90˚/45˚

60/40

6000 мм.

1 шт.

3

45˚/45˚

60/40

4480 мм.

1 шт.

4

90˚/45˚

60/40

1804 мм.

1 шт.

5

45˚/45˚

60/40

1844 мм.

1 шт.

6

40˚/50˚

60/40

2359 мм.

1 шт.

7

45˚/45˚

40/20

4399 мм.

2 шт.

8

45˚/45˚

40/20

1763 мм.

2 шт.

9

90˚/90˚

20/20

1683 мм.

5 шт.

10

90˚/90˚

20/20

703 мм.

6 шт.

11

50˚/40˚

20/20

1089 мм.

6 шт.

Последовательность сборки рамы ворот:

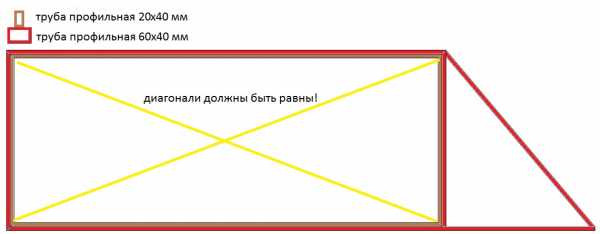

1. Сварка внешней рамы ворот из трубы 60х40. После сварки внешней рамы обязательно нужно проверить диагонали в прямоугольнике и только потом приварить укосину. Обратите внимание! Нижняя деталь рамы (6м.) обязательно должна быть прямая, а диагонали должны остаться равными.

2. Сбока обрешекти — начинаем с внутренней рамки 20х40 мм.

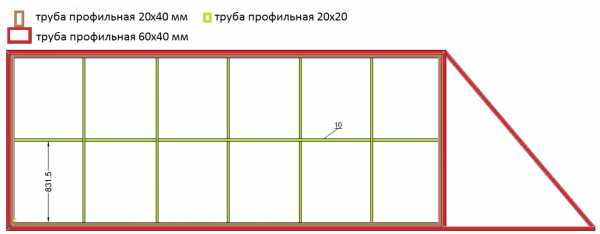

3. Привариваем вертикальные детали обрешетки

4. Привариваем горизонтальные детали обрешетки откатных ворот

5. Привариваем наклонные детали (собираем ферму)

6. Приваниваем нижнюю направляющую. Рекомендуем  производить постепенное крепление направляющей к раме ворот: от одного конца к другому при помощи прерывистого сварочного шва, в шахматном порядке. Перед сваркой направляющую и раму нужно загрунтовать. Производить сварку сначала с одной стороны направляющей, а потом с другой нежелательно. Это может привести к изгибанию конструкции ворот из-за тепловых поводок

Этап 3. Установка рамы откатных ворот.

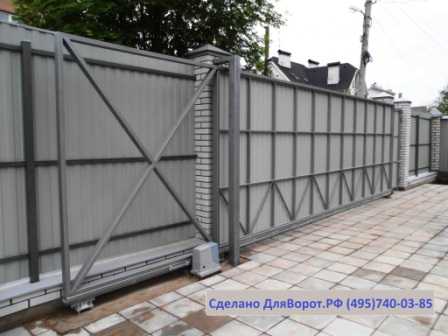

Установка рамы откатных ворот производится на готовый фундамент с заложенной в него закладной деталью. Ворота могут быть заранее облицованы (доской, сайдингом или профильным листом) или полотно можно отделать позже.

1. Высчитываем расстояния между роликовыми опорами и технологические отступы.

У каждого производителя несущих систем есть технические параметры установки, описанные в формулах. В любом случае нужно сделать расстояние между роликовыми опорами максимально возможным (насколько это позволяет консольная часть), чтобы уменьшить нагрузку на роликовые опоры и облегчит ход ворот.

Так как мы восновном работаем с комплектующими РОЛТЭК — предлагаем ознакомиться с их формулами для расчета:

Посмотреть формулы можно здесь.

Программа для расчета расстояний.







Ворота должны радовать!

xn--b1advnalp3h.xn--p1ai

Схема бетонирования под откатные ворота: основные этапы


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Откатные ворота, или так называемые сдвижные, раздвижные или отъездные, требуют заливки специального фундамента и монтажа закладной. Схема бетонирования под откатные ворота способствует тому, что несущие столбы проема практически не испытывают нагрузки при эксплуатации.

Фундамент под ворота

Профессионалы утверждают (как и здравый смысл), что только надежная и прочная бетонная основа, сделанная по всем нормам, и выдержанная по технологии, способна гарантировать длительный срок службы и устойчивость к сильным порывам ветра и другим негативным влияниям окружающей среды. Надежно и правильно сделанный фундамент будет способствовать качественной работе ворот, и главное — помнить, что чем больше и тяжелее конструкция ворот, тем мощнее надо делать фундамент.

Технология обустройства фундамента

Выделяют следующие основные этапы бетонирования основания под откатные ворота:

  • Разметка;
  • Земельные работы;
  • Армирование и установка закладной;
  • Бетонирование.

Подготовительный этап

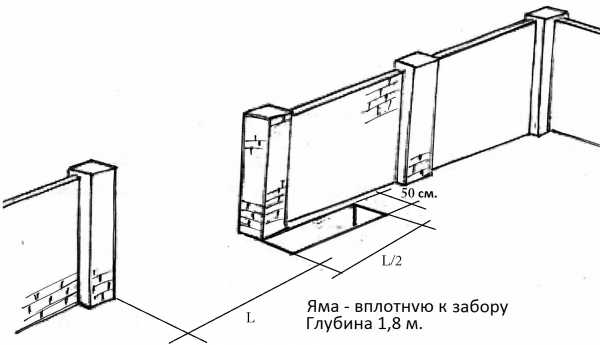

Сначала надо провести разметку территории на местности. Фундамент для откатных ворот обычно представляет собой площадку в половину длины от размеров проема портала. Стандартный проем, размером в 4 метра, предполагает наметку площадки под фундамент длиной приблизительно 1,8-2 м и шириной 0,5-0,7 м.

Фундамент своими руками делают с внутренней стороны забора сбоку от проезда. Если створка ворот будет открываться вправо, то и бетонное основание должно располагаться с правой стороны.

Разметку можно проводить при помощи колышек и проволоки или веревки. Главное — сделать прямые углы, которые легко проверить при помощи правила египетского треугольника, или использовать угольник (можно самодельный) со сторонами не менее 1 метра. Вбейте колышки по углам и натяните веревку.

Конструкция сдвижного портала

Земельный этап работ

После разметки приступают к выкапыванию ямы глубиной 1,2 – 1,8 м, рассчитываемой в зависимости от показателя уровня промерзания грунта в Вашем регионе, который можно узнать из документов строительной климатологии и геофизики.

Некоторые модели рассчитаны на определенного размера котлованы, минимальной глубиной 1,5 м, и шириной 0,5 мм. В то время, как длина будет указана в приложенной монтажной карте, и рассчитывается по формуле: i+600 соответственно разметке.

Сдвижной портал (вид сверху)

Выкопанный котлован станет основой для монтажа силовой рамы под полотно сдвижных ворот. Он должен иметь песчано-гравийную подушку толщиной 10-15 см, равномерно уложенной по всей поверхности и утрамбованной проточной водой.

Монтаж закладной

Как вариант, для монтажа бытовых ворот может быть использован швеллер номер 16-20 и приваренный к нему арматурный каркас. Он станет основой для приваривания роликов и монтажа автоматики. Однако, если нет швеллера, можно прибегнуть к использованию подручных материалов, к примеру, уголков сечением 100х100 мм или сваренным швеллерам номер 8 или 10, в общем, конструкция должна быть аналогичной заводскому набору и адекватной. Главное помнить, что:

  • Швеллер 200 мм должен быть уложен вплотную к несущему столбу;
  • Швеллер 160 мм — с отступом на 50 мм от опоры;
  • Закладные столбов вмонтированы заподлицо с кладкой или отделкой.

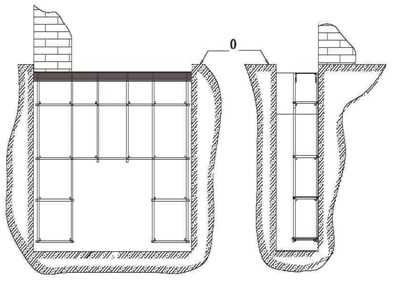

Перед заливкой котлована бетоном необходимо проармировать основу — установить П-образную раму, и закрепить её в распор при помощи кусков арматуры. Каркас должен быть приблизительно таких же размеров, как и яма. Первый столб должен быть размещен заподлицо со столбом, ограничивающим проем.

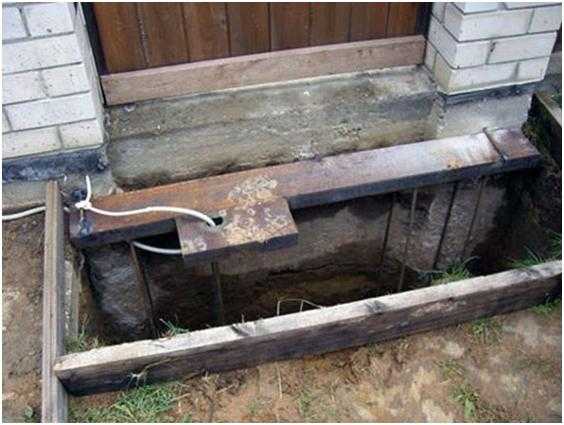

Армирующий пояс и закладная

Главное условие – это размещение верхней плоскости швеллера на нулевом уровне. Нулевой уровень — это плоскость дорожного покрытия в области проема со стороны двора. Когда он не горизонтален, то нулевым считается уровень, выставленный капроновой ниткой. Горизонтальность его обязательно надо проверять строительным уровнем.

Для этого нитку натягивают на нулевом уровне, располагая противоположный конец в 100 мм от несущего столба проема. Таким образом, будущий столб-ловитель будет находиться в одной плоскости с силовой рамой.

Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.

Фундамент выше «нулевого уровня»

Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.

Основа с электропроводкой

Заливка фундамента

Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.

После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.

Устройство основы сдвижного портала
