Сколько весит гнутый швеллер | Таблица весов
Одно из распространенных металлоизделий – швеллерные элементы в виде буквы «П». Главное отличие от горячекатаного профиля заключается в применении. Гнутый типоразмер не отличается высокой прочностью, его применяют на участках металлоконструкций, где нет серьезных весовых нагрузок. Горячекатаные изделия, напротив, незаменимы при возведении несущих металлоконструкций. Отличие по внешнему виду заключается в том, что все углы закруглены, толщина – одинакова.
Это утверждение дает понять, что металлоизделие хорошо поддается сварке, другим типам обработки. При производстве применяется гибочное оборудование, которое исправляет все дефекты металлической заготовки. Вес метра швеллера гнутого равен составляет от 1 до 11 кг в зависимости от конкретной модели металлоизделия. Остальные характеристики прописаны в ГОСТ 8278-83.

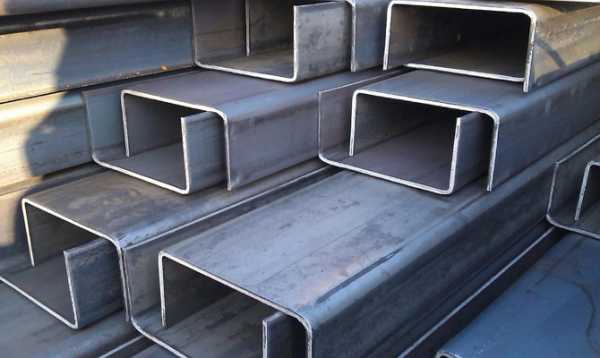

Швеллер гнутый: таблица весов, свойства
Перед тем, как купить швеллер гнутый, необходимо определиться с конкретной сферой применения продукции. Исходя из этого, выбирается металлопродукция. Продукт холодного проката устойчив к изменению конфигураций. Это солидный плюс перед другими металлическими элементами.
Типоразмер везде имеет одинаковую толщину. Различия могут быть минимальными – в ГОСТе содержатся сведения о предельно допустимых отклонениях. Каждая модель маркируется комбинацией цифр. Они выражают размеры готового изделия – высоту, глубину, толщину, форматом 100х50х3.
| Длина стенки | Глубина полок | Толщина швеллера | Метров в тонне | Вес в 1 метре |
|---|---|---|---|---|
| 32 | 20 | 2 | 970,9 | 1,03 |
| 32 | 25 | 2 | 854,7 | 1,17 |
| 32 | 25 | 3 | 595,2 | 1,68 |
| 32 | 32 | 2 | 719,4 | 1,39 |
| 32 | 32 | 2,5 | 584,8 | 1,71 |
| 40 | 20 | 2 | 877,2 | 1,14 |
| 40 | 32 | 534,8 | 1,87 | |
| 40 | 40 | 2,5 | 458,7 | 2,18 |
| 40 | 40 | 4 | 389,1 | 2,57 |
| 50 | 25 | 4 | 374,5 | 2,67 |
| 50 | 32 | 2, | 483,1 | 2,07 |
| 50 | 40 | 2,5 | 420,2 | 2,38 |
| 50 | 40 | 3 | 355,9 | 2,81 |
| 50 | 50 | 3 | 304,9 | 3,28 |
| 50 | 50 | 4 | 235,8 | 4,24 |
| 60 | 32 | 3 | 374,5 | 2,67 |
| 60 | 40 | 3 | 328,9 | 3,04 |
| 60 | 50 | 3 | 284,9 | 3,51 |
| 60 | 50 | 4 | 219,3 | 4,56 |
| 60 | 60 | 3 | 250,6 | 3,99 |
| 60 | 60 | 4 | 193,1 | 5,18 |
| 80 | 32 | 3 | 318,5 | 3,14 |
| 80 | 32 | 4 | 246,9 | 4,05 |
| 80 | 40 | 3 | 3,51 | |
| 80 | 40 | 4 | 219,3 | 4,56 |
| 80 | 50 | 3 | 250,6 | 3,99 |
| 80 | 50 | 4 | 193,1 | 5,18 |
| 80 | 60 | 3 | 224,2 | 4,46 |
| 80 | 60 | 4 | 172,1 | 5,81 |
| 100 | 40 | 3 | 250,6 | 3,99 |
| 100 | 50 | 3 | 223,7 | 4,47 |
| 100 | 50 | 4 | 172,1 | |
| 100 | 60 | 3 | 202,8 | 4,93 |
| 100 | 60 | 4 | 155,3 | 6,44 |
| 100 | 80 | 4 | 129,9 | 7,7 |
| 100 | 80 | 5 | 105,4 | 9,49 |
| 120 | 50 | 4 | 155,3 | 6,44 |
| 120 | 60 | 5 | 114,8 | 8,71 |
| 120 | 60 | 6 | 97,6 | 10,25 |
| 120 | 80 | 4 | 120,2 | 8,32 |
| 80 | 5 | 97,3 | 10,28 | |
| 140 | 60 | 5 | 105,4 | 9,49 |
| 140 | 60 | 6 | 89,3 | 11,2 |
| 140 | 80 | 5 | 90,4 | 11,06 |
| 160 | 40 | 5 | 114,8 | 8,71 |
| 160 | 50 | 4 | 129,9 | 7,7 |
| 160 | 50 | 5 | 105,4 | 9,49 |
| 160 | 50 | 6 | 89,3 | 11,2 |
| 160 | 60 | 4 | 120,2 | 8,32 |
| 160 | 60 | 5 | 97,3 | 10,28 |
| 160 | 60 | 6 | 82,4 | 12,14 |
| 160 | 80 | 5 | 84,4 | 11,85 |
| 160 | 80 | 6 | 71,3 | 14,02 |
| 160 | 100 | 5 | 74,5 | 13,42 |
| 180 | 50 | 4 | 120,2 | 8,32 |
| 180 | 60 | 4 | 111,7 | 8,95 |
| 180 | 60 | 5 | 90,4 | 11,06 |
| 180 | 80 | 5 | 79,2 | 12,63 |
| 180 | 80 | 6 | 66,8 | 14,96 |
| 180 | 100 | 5 | 70,4 | 14,2 |
| 180 | 100 | 6 | 59,4 | 16,84 |
| 200 | 50 | 4 | 111,7 | 8,95 |
| 200 | 60 | 6 | 84,7 | 11,8 |
| 200 | 80 | 5 | 74,5 | 13,42 |
| 200 | 80 | 6 | 62,9 | 15,91 |
| 200 | 100 | 5 | 66,7 | 14,99 |
| 200 | 100 | 6 | 56,2 | 17,79 |
Высота берется средней части элемента, она варьируется от 25 до 310 мм. Ширина именуется размер полок, стандартом считаются величины от 26 до 100 мм. Последнее значение отдается толщине стали, которая используется для изготовления. Вес гнутого швеллера строго регламентируется государственными нормативами. Отклонения могут быть только в положительную сторону – не более +100 мм. В меньшую сторону уклона быть не должно.
Из какого материалы изготавливаются модели?
На производства используются разные марки стали: конструкционная, низколегированная, углеродистая. Различие металлов объясняется сферами применения металлопрофилей, типами продукции – равнополочными, неравнополочными. Толщина металла берется от 2 до 5 мм. На производстве иногда берут металлические сплавы, нержавеющие составляющие.
Каждый компонент продукта играет определенную роль: обладает прочностью, не ржавеет, сохраняет форму. Это дает возможность применения типоразмеров даже в сложных условиях эксплуатации. Чтобы купить швеллер гнутый, надо знать, каких размеров потребуется сечение, какой вес будет на выходе. Ассортимент составляют десятки номеров с подробным описанием характеристик.
Где применяются типоразмеры?
Облегченный тип швеллерной продукции находит применение в сферах:
-
строительство: армирование конструкций из бетона;
-
металлообработка;
-
вагоностроение;
-
автомобилестроение;
-
изготовление мостов, легкой кровли, колонн с тонкими стенами, заборов, лестниц;
-
производство арматуры для ЖБИ;
-
возведение монолитных сооружений.
Где купить гнутый швеллер?
На складах компании «Сталь-Инвест» всегда есть металлопрокат любых объемов для продажи оптом и в розницу. По телефону, указанному на сайте, вы получите необходимые сведения о заказе, способах доставки, любым вопросам по стоимости, выбору продукции.
