1. Титульный лист ТехОтчёта.

Обложка протокола ООО «Электроизмерительная Лаборатория №1».

2. Содержание.

Содержание технического отчёта о проведённых электроизмерениях.

3. Свидетельство о регистрации электролаборатории.

4. Программа испытаний.

Программа испытаний в соответствии с ГОСТ Р 50571.16-2007.

5. Основные данные.

Основные данные об объекте с описанием характеристик электроустановки.

6. Заключение.

Заключение о проведённых электроизмерениях.

7. Ведомость дефектов.

Дефектная ведомость с указанием обнаруженных неисправностей.

8. Протокол №1. Визуального осмотра.

Визуальный осмотр электроустановки.

Скачать протокол визуального осмотра

9. Протокол №2. Проверка наличия цепи между заземленными установками и элементами заземленной установки.

Металлосвязь.

10. Протокол № 3 Проверка сопротивления изоляции проводов, кабелей, обмоток электрических машин и аппаратов.

Сопротивление изоляции электроустановки.

Скачать протокол сопротивления изоляции

11. Протокол №4. Проверка согласования цепи «фаза-нуль» с характеристиками аппаратов защиты от сверхтока.

Проведение измерений — петля короткого замыкания.

12. Протокол №5. Проверка автоматических выключателей до 1000В.

Прогрузка автоматов.

Скачать протокол прогрузка автоматических выключателей

13. Протокол №6. Проверка выключателей автоматических, управляемых дифференциальным током (УЗО).

Проверка УЗО (Устройство Защитного Отключения).

14. Протокол №7. Проверка сопротивлений заземлителей и заземляющих устройств.

Сопротивление заземления.

15. Перечень применяемого испытательного оборудования и средств измерений.

Список оборудования электролаборатории, используемого для проведения измерений.

Скачать перечень испытательного оборудования электролаборатории

< < < Вернуться

elone.ru

Протокол проверки дифференциального автомата: технические аспекты

Приборы, не прошедшие испытания и поверку, не допускаются к эксплуатации. Это главное правило техники безопасности и охраны труда, которое распространяется и на устройства коммутации.

К каждому поверенному прибору прилагается документ, подтверждающий его пригодность к работе. И каждая проверка прибора происходит согласно протоколу проверки. Не составляют исключения и дифавтоматы. Протокол проверки дифференциального автомата является подтверждением того, что прибор можно использовать в силовых цепях и схемах управления.

Осуществлять данную диагностику может только аккредитованная лаборатория, оборудованная для проведения подобных испытаний и имеющая соответствующие инструменты.

Регламент протокола проверки

Как сказано в статье «Как проверяются электролабораторией дифавтоматы», по своему конструктивному исполнению дифференциальный автомат является сочетанием автоматического выключателя и устройства защитного отключения. Поэтому он подвергается тем же проверкам, что автомат и УЗО по отдельности.

Задача дифавтомата состоит в защите электрооборудования от токов перегрузки и короткого замыкания и в защите человека от поражения током в случае его прикосновения к токоведущим частям или при утечке тока.

Испытания дифференциального автомата регламентируется следующими нормативными документами:

ГОСТ Р 50807-95;
ГОСТ Р 50030.2-99;
ПТЭЭП.

Также он должен соответствовать общим требованиям безопасности, а значит подвергаться таким проверкам, как замер цепи «фаза-нуль» и проверка автоматических выключателей напряжением до 1000 В.

Эти испытания регламентируются ПУЭ п.1.8.39-4, п3.1.8 и ГОСТ Р 50345-99. На каждое из этих испытаний выдаётся отдельный протокол.

Когда нужен протокол проверки

Любой протокол, выдаваемый электротехнической лабораторией, является подтверждением того, что прибор прошёл проверку и может быть использован в работе. Устройство, не прошедшее испытание, помечается в отчете как непригодное к эксплуатации и подлежит немедленной замене.

На основании заключения, выданного аккредитованной электролабораторией, энергетиком цеха или предприятия выносится решение об использовании того или иного прибора. В том числе и дифавтомата.

Так же протокол требуется при несчастных случаях или авариях на предприятии. Акт приёмо-сдаточных работ является доказательством того, что происшествие произошло не из-за неисправности прибора.

Протокол проверки УЗО

Часто именно цепи, имеющие УЗО или дифференциальные автоматы, подлежат наиболее жёсткой проверке при несчастных случаях. Это объясняется предвзятым отношением к устройствам защитного отключения.

Структура протокола и пример заполнения

В любой протокол вносятся данные об условиях, в которых проводились испытания, а именно:

Температура в помещении.
Относительная влажность воздуха.
Давление в помещении.

Эти условия могут повлиять на результаты проверки, что приведёт к недопустимой погрешности измерений.

В таблице «Результаты измерений» прописываются:

Место установки дифавтомата.
Его тип.
Ссылки на протоколы проверки работы защиты от сверхтоков.
Номинальный рабочий ток и вид дифференциального тока.
Отклонения тока уставк.
Допустимое отклонение тока срабатывания защиты.
Измеренное отклонение тока срабатывания защиты.
Минимальное время неотключения при двойном превышении рабочего тока.
И время срабатывания при отклонении номинального тока. Отмечаются допустимое время и измеренное.

Так же в протокол заносится информация о приборах, которыми были проведены измерения, а именно:

Тип.
Класс точности.
Диапазон измерений.
Дата поверки.
Какой организацией аттестован прибор и номер аттестата.

Кроме того, в протоколе проверки должно быть написано заключение по измерениям дифавтомата. Именно это заключение и является определяющим для энергетиков при принятии решения о применении дифференциальных автоматов.

Официальный отчёт о проверке дифференциальных автоматов

Протокол проверки считается официальным и имеющим силу только тогда, когда он выдан лицензированной электротехнической лабораторией.

В противном случае документ не может быть признан действительным: а это может привести к тому, что даже если дифавтомат по техническому состоянию допускается в работу, то официально, по документам, использовать его нельзя. И тогда при расследовании аварийной ситуации виновным будет признан руководитель, выдавший разрешение на использование данного автомата.

Чтобы не возникало подобных ситуаций, следует прибегать к услугам только проверенных и аккредитованных ЭТЛ.

Заполненный акт проверки

Электротехническая лаборатория компании «Мега.ру» является именно такой. Мы так же проводим испытания УЗО, автоматических выключателей и других устройств, используемых в силовых схемах электрооборудования.

Компания работает в Москве и области. Все координаты указаны на странице «Контакты».

m-e-g-a.ru

Испытание (проверка) УЗО | Москва, Электролаборатория СК «Олимп»

Благодарственное письмо от ООО «ЗНИГО»

Благодарственное письмо от управления Федеральной Почтовой Службы Санкт-Петербурга и Ленинградской области — филиала ФГУП «Почта России»

Благодарственное письмо от ФКП «Аэропорты Севера»

Благодарственное письмо от ООО «Добрый Доктор»

Благодарственное письмо от ООО «АвтоТрансЮг»

Благодарственное письмо от ООО «Орион Наследие»

Благодарственное письмо от ООО «ЮгСтройКонтроль»

Благодарственное письмо от ООО «Транснефть-Охрана»

Благодарственное письмо от ООО «Аэропорт АНАПА»

Благодарственное письмо от ООО «Краун»

Благодарственное письмо от ООО «ИТЕРАНЕТ»

Благодарственное письмо от ГБПОУ МО «Колледж «Подмосковье»

Благодарственное письмо от ГБУ ФК «Строгино»

Благодарственное письмо от ООО «НПО «АКЕЛЛА»

Благодарственное письмо от филиала ПАО «РусГидро» — «Жигулевская ГЭС»

Благодарственное письмо от «Дор Хан 21 век»

Благодарственное письмо от «МСЧ №29 ФСИН»

Благодарственное письмо от ФГУП «РОСМОРПОРТ»

Благодарность от МК «ВТБ Ледовый дворец»

Благодарственное письмо от ОАО «РАМПОРТ АЭРО»

Благодарственное письмо от ПАО «Межгосударственная Акционерная Корпорация «ВЫМПЕЛ»

Благодарственное письмо от ПАО «РусГидро»

Благодарственное письмо от ООО «Новый город»

Благодарственное письмо от ФКУЗ МСЧ-10 ФСИН России

Благодарственное письмо от ООО «Зелдент»

Благодарственное письмо от ГБУ ЗДРАВООХРАНЕНИЯ РЕСПУЕЛИКИ КРЫМ «КРАСНОГВАРДЕИСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Благодарственное письмо от АО «Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева»

Благодарственное письмо от АО «ДХЛ Интернешнл»

Благодарственное письмо от ООО «Специальные системы и технологии»

Благодарственное письмо от ООО «АЛЬФА-НДТ»

Благодарственное письмо от ООО «Международный деловой центр Шереметьево»

Благодарственное письмо от ЧОП «АЛЬФА ПАТРИОТ»

Благодарственное письмо от ООО «ЛИТАС РЕНТГЕН»

Благодарственное письмо от ООО «МосРентген»

Благодарственное письмо от ООО «Центр безопасности информации «МАСКОМ»

Благодарственное письмо от ООО «СЛУЖБА-7»

olimpekspert.ru

Проверка устройства защитного отключения | Элкомэлектро

О компании » Электролаборатория » Виды измерений » Проверка устройства защитного отключения

На сегодняшний момент одним из обязательных элементов любой промышленной или социально-бытовой электроустановки является защитное устройство отключения, с не свойственными функциями для обычных автоматических выключателей, которые реагируют лишь на короткое замыкание или перегрузку. Но чем обусловлена правильная и последовательная эксплуатация данного устройства? Конечно, прежде всего, надо знать, как осуществляется проверка устройства защитного отключения или дифференциальной защиты (УЗО) инженерами электролаборатории.

Назначение УЗО заключается в защите от поражения электротоком человека, при контакте с частями электроустановки находящимися под напряжением или при неисправностях электрооборудования, а также для предупреждения пожаров, связанных с токами утечки и замыканием на землю.

Так как на рынке имеются в определенном количестве УЗО низкого качества, то их освоение монтажными и эксплуатирующими компаниями показало надобность разработки способов и средств их проверки. В тестирование УЗО можно выявить следующие категории:

— удовлетворение требований руководящих документов по нормированным параметрам;
— проверка предмонтажная и после реконструкции;
— проверка на фактическое обеспечение требований пожаробезопасности и электробезопасности.

Если электроустановка вновь вводимая или после реконструкции, проверка УЗО проводится на соответствие требованиям изложенным ГОСТ Р50807-95 (УСТРОЙСТВА ЗАЩИТНЫЕ УПРАВЛЯЕМЫЕ ДИФФЕРЕНЦИАЛЬНЫМ ТОКОМ). Следует отметить, что в этом документе изложены методы и порядок проверки срабатывания УЗО.

Основные проверяемые параметры:

— Номинальный дифференциальный отключающий ток УЗО — IΔn, который должен быть в пределах 0,5-1 тока срабатывания УЗО, указанного на корпусе прибора;
— время срабатывания УЗО при дифференциальном токе I?n, которое должно быть не более 0,06 секунды.

Поясню, если у Вас установлено устройство защитного отключения дифференциальным отключающим током 30 миллиампер (мА), то данное УЗО должно срабатывать в пределах от 15 до 30 мА.

Методика проверки УЗО осуществляется одним из способов, описанных в ГОСТ Р50571.16-99 и утвержденных Ростехнадзором. Выбор одной или другой методики устанавливается условиями монтажа и эксплуатации УЗО. При этом для исключения любого рода ошибок, необходимо использовать специальный прибор для проверки УЗО MRP-200, который предназначен для измерения напряжения прикосновения и параметров УЗО, являющихся дополнительной защитой при поражении электрическим током в однофазных и трехфазных цепях переменного, постоянного и пульсирующего тока.

Для оформления технического отчета и результатов проверки устройства защитного отклонения в действующих электроустановках используется протокол проверки УЗО.

Периодичность проверки УЗО изложена в ПТЭЭП и должна осуществляться 1 раз в квартал (ПТЭЭП прил. 3, табл. 28, п.28.7). Тестировать (проверять) исправность УЗО рекомендуется ежемесячно. Один из простейших способов проверки УЗО является включение кнопки «тест», находящейся на корпусе УЗО (нанесенное изображение буквы «Т»). Тест этой кнопкой может осуществляться пользователем, то есть специальный персонал для этого не нужен.

Если УЗО подключено к электроустановке и исправно, то с включением кнопки «тест», оно сразу же должно выполнить свою функцию по отключению нагрузки. Когда нагрузка остается под напряжением, то устройство защитного отключения считается неисправным и должно быть сразу заменено. Данный тест представляет собой проверку УЗО не в полном объеме, когда проверяется время срабатывания и измерение дифференциального (остаточного) тока. Кроме того, проверяется не правильность подключения УЗО, включением кнопки, а само защитное устройство. Более надежной проверкой будет непосредственная имитация утечки в электроцепи, являющейся определенной нагрузкой УЗО. Данный тест необходимо проделать 1 раз после установки каждого УЗО.

Установка и проверка УЗО в электроустановке должна осуществляться только специальной электролабораторией с помощью квалифицированного персонала. Только в этом случае Вы получите гарантии того, что устройство защитного отключения сработает своевременно и будет обеспечена электробезопасность.

www.megaomm.ru

Проверка УЗО и дифавтоматов с помощью прибора MRP-200

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хотел бы рассказать Вам о методике проверки УЗО с помощью прибора MRP-200 от Sonel.

Данная проверка выявляет факт работоспособности устройств защитного отключения.

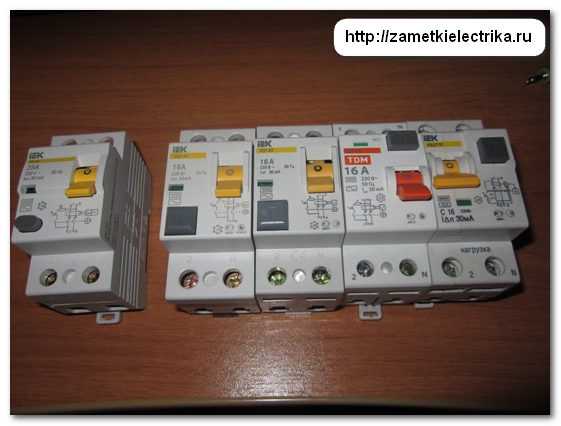

Все, что будет говориться в этой статье, с таким же успехом относится и к дифференциальным автоматам (дифавтоматам).

Неисправность и неработоспособность УЗО и дифавтоматов может привести к серьезным последствиям, т.к. они обеспечивают дополнительную защиту от прямого прикосновения к токоведущим частям, находящихся под рабочим напряжением, например, при ошибочном касании фазного проводника, как в последнем тяжелом несчастном случае, про который я Вам подробно рассказывал.

Также УЗО обеспечивает защиту от косвенного прикосновения к нетоковедущим частям, которые могут оказаться под напряжением в случае какой-либо аварийной ситуации, например, при ухудшении изоляции проводов и пробое фазы на корпус бытового прибора. Более подробно о необходимости установки УЗО или дифавтоматов Вы можете почитать, перейдя по этой ссылке.

Таким образом, после монтажа и установки УЗО, необходимо провести их проверку, или другими словами, испытание.

Но сначала обратимся к нормативной базе.

Согласно ПУЭ, п.1.8.37, п.п.5, при приемо-сдаточных испытаниях УЗО и дифференциальные автоматы необходимо проверять в соответствии с рекомендациями завода-изготовителя.

А что же сказано в этих самых рекомендациях? Открываем паспорт на первое попавшееся мне УЗО ВД1-63 от IEK и читаем.

Проверка состоит из следующих манипуляций:

1. Проверка рычажка управления

Рычажок управления должен четко фиксироваться в двух положениях, либо «включен» (I), либо «отключен» (О). Никаких промежуточных положений у него быть не должно.

2. Проверка кнопкой «Тест»

Для проверки УЗО с помощью кнопки «Тест», его нужно подключить к сети. Вот примеры схем подключения УЗО в однофазной и трехфазной сетях:

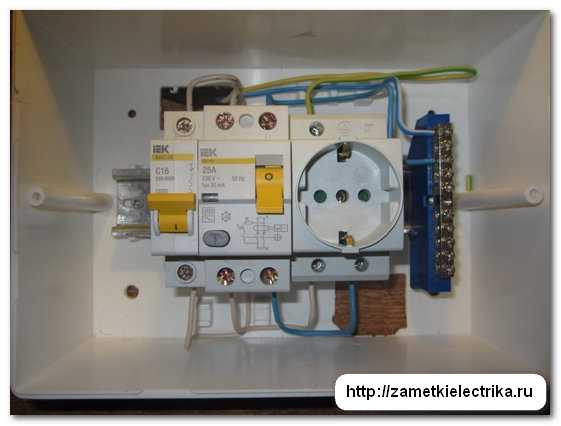

Для примера я собрал простенькую схему питания розетки через автомат ВА47-29 16 (А) и УЗО ВД1-63 25 (А), 30 (мА).

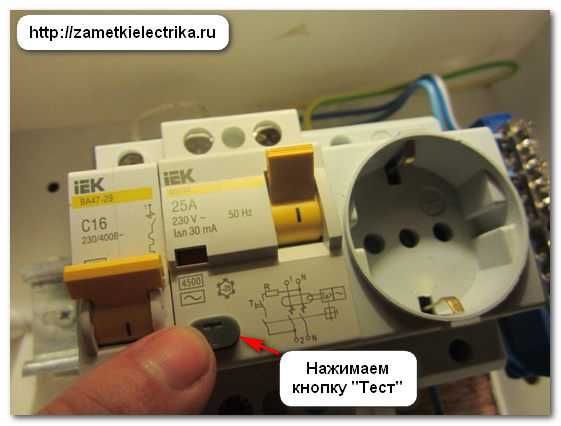

После подключения УЗО, включаем его с помощью рычажка управления и нажимаем на кнопку «Тест» — УЗО должно отключиться.

Если этого не произошло, то значит УЗО неисправно и его необходимо заменить — это при условии, что оно было правильно подключено.

Согласно ПТЭЭП, Приложение 3, п.28.7, проверки УЗО с помощью кнопки «Тест» необходимо проводить ежеквартально, а если руководствоваться паспортом на УЗО, то и вовсе каждый месяц. Так что не пренебрегайте этими требованиями, ведь не трудно же подойти раз в месяц к щитку и понажимать заветные кнопочки.

На самом деле данная проверка является несколько поверхностной, т.к. мы не получаем реальных значений токов отключений и времени срабатывания, поэтому при вновь установленных УЗО и дифавтоматах необходимо проводить более тщательные измерения, про которые я расскажу ниже.

3. Измерение отключающего дифференциального тока или тока уставки

Для измерения отключающего дифференциального тока (тока уставки) УЗО в нашей электролаборатории имеется специальный прибор MRP-200 от Sonel, который входит в госреестр средств измерений. Сейчас такие уже не выпускают, а вместо них идут более современные MRP-201 от этого же производителя.

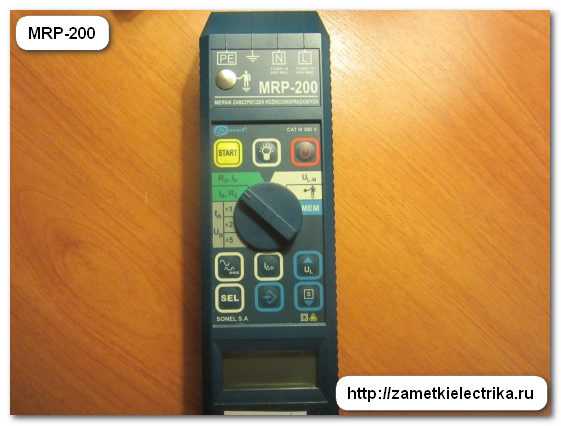

Приобрели мы MRP-200 еще в 2004 году, и он служит нам верой и правдой уже более 10 лет. Каждый год мы его поверяем в местном отделении Ростеста — нареканий нет.

В комплекте с прибором имеются два измерительных щупа с острым зондом типа «банан» и кабель со специальной сетевой вилкой Uni Schuko.

Для моего примера мне более удобнее использовать вилку Uni Schuko. Щупы, в основном, мы используем только при проверке снятых УЗО или при проведении других измерений, потому как прибор MRP-200 не ограничивается только проверкой УЗО, но об этом я еще расскажу Вам в следующих своих публикациях.

Итак, соединяем разъем вилки Uni Schuko с прибором MRP-200.

Прибор готов к измерениям.

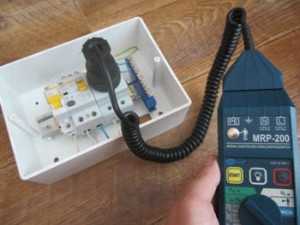

Затем включаем вилку в нашу розетку. Кстати, при подключении не обязательно соблюдать полярность.

Включаем прибор, нажав на красную кнопку «Включение».

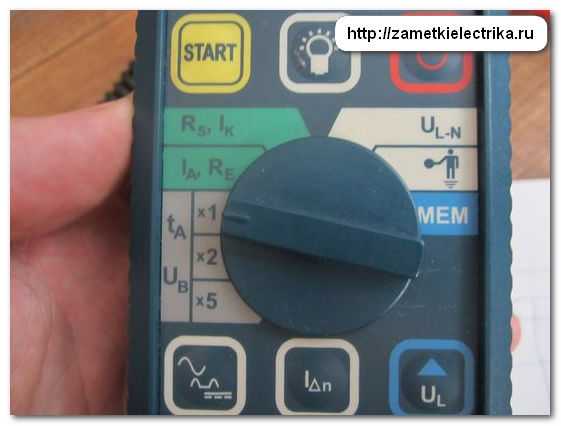

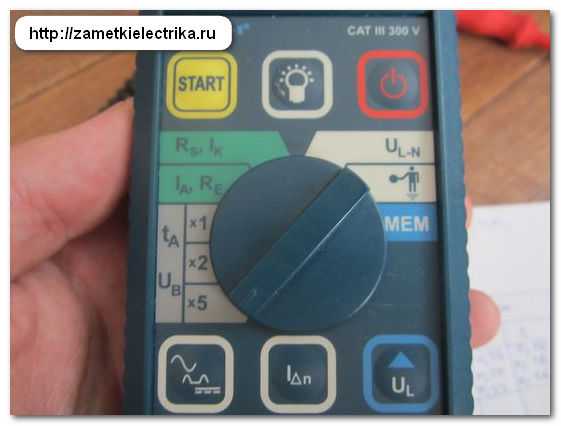

Поворотный переключатель режимов работы прибора устанавливаем на функцию измерения тока отключения УЗО (Iа, Re).

Выбираем тип испытуемого УЗО и его номинальный дифференциальный ток.

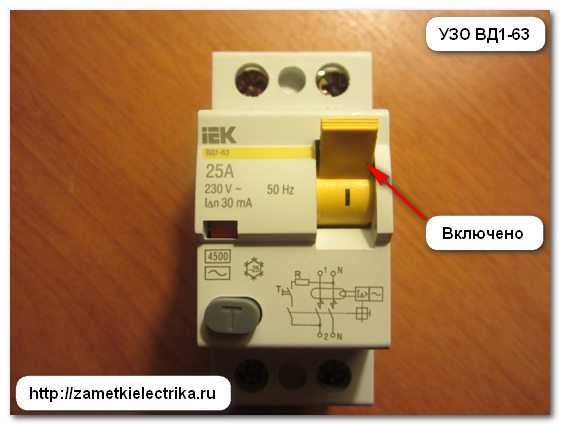

В нашем примере ВД1-63 имеет тип «АС» (срабатывает при возникновении переменного тока утечки), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Эти параметры указаны непосредственно на лицевой стороне УЗО. Кстати, об этом я также подробно рассказывал в статье о том, как правильно выбрать и купить УЗО

— обязательно прочитайте ее. Для информации рекомендую также ознакомиться с моей статьей про все имеющиеся разновидности и типы УЗО.

С помощью следующих кнопок выбираем тип «АС» и уставку 30 (мА). Каждую кнопку нужно нажимать по несколько раз, чтобы выбрать необходимый параметр.

Тип «АС» обозначается в виде «чистой» синусоиды.

В данном приборе можно установить 10, 30, 100, 300 и 500 (мА). Цифра «030» обозначает, что выбрана уставка 30 (мА).

Проверяемое УЗО является неселективным, т.е. буква «S» на дисплее гореть не должна. Это устанавливается поочередным нажатием на кнопку «S».

Проверяем, что автомат и УЗО включены.

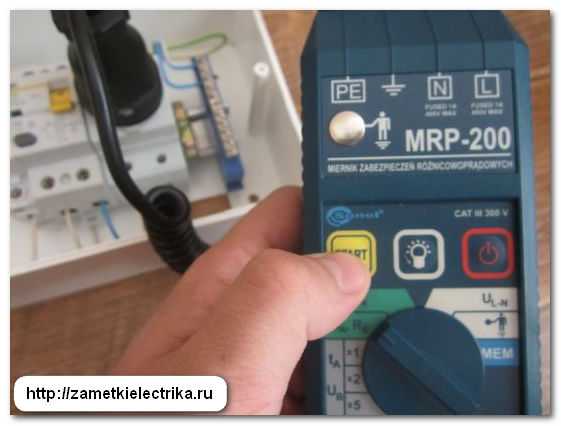

А теперь нажимаем на желтую кнопку «Start».

На экране появится значение сопротивления заземления, но в рамках данной статьи нас оно не интересует. Поэтому нажимаем повторно на кнопку «Start» и через некоторое время УЗО срабатывает, а на экране появляется значение фактического отключающего дифференциального тока IΔn, которое равно 23,9 (мА).

Попробуем изменить у типа «АС» начальную фазу амплитуды переменного напряжения с 0° на 180°, т.е. выбираем вот такую характеристику и снова проводим замер.

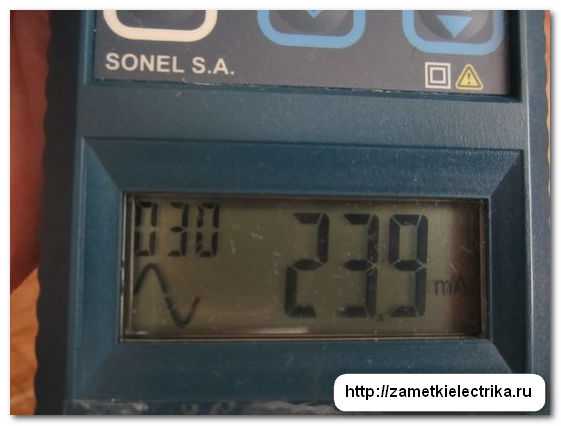

УЗО отключается, а на ЖК-дисплее появляется значение фактического отключающего дифференциального тока IΔn, которое также равно 23,9 (мА). Как говорится, «от перестановки мест слагаемых сумма не меняется», а у нас не изменилось значение при изменении начальной фазы амплитуды, поэтому дальнейшие измерения я буду проводить при какой-то одной характеристике.

Как видите, получившиеся значения чуть меньше 30 (мА) и это абсолютно правильно, т.к. согласно ГОСТ Р 51326.1-99, п.5.3.4. номинальный неотключающий дифференциальный ток должен быть не меньше 0,5 от номинального тока уставки.

Т.е. для нашего УЗО, измеренное значение не должно быть ниже 15 (мА). У нас получилось 23,9 (мА), что удовлетворяет требованиям ГОСТа.

Кстати, в ПУЭ и ПТЭЭП про данное значение не говорится ни слова.

Хочу обратить внимание на то, что точность измерения зависит от существующей в цепи фоновой утечки, поэтому при измерении тока УЗО на розетках с помощью вилки Uni Schuko, показания фоновой утечки будут влиять на результат измерения в сторону его увеличения. Поэтому, если изначально измерить ток отключения УЗО на розетках, а потом непосредственно на зажимах УЗО при отключенных проводах нагрузки, то разница в показаниях и будет равна фоновой утечке. Таким образом, мы можем определить фоновую утечку в той или иной линиях электропроводки.

Для занесения измеренного показания в память прибора нужно нажать на кнопку с изображением стрелки.

Выбираем нужную нам ячейку памяти с помощью кнопок «UL» и «S» (на фотографии выбрана третья ячейка) и еще раз нажимаем на кнопку со стрелкой. Произойдет звуковой сигнал — это означает, что показание занесено в память прибора. Всего в прибор можно занести около 400 комплектов результатов измерений.

4. Измерение времени срабатывания УЗО

После измерения фактического отключающего дифференциального тока необходимо измерить время срабатывания УЗО на уставках 1, 2 и 5-кратных от номинального тока уставки.

В паспорте на УЗО указаны время-токовые характеристики УЗО ВД1-63 при 1, 2 и 5-кратных значениях от номинального тока утечки, т.е. в таблице даны минимальные и максимальные допустимые пределы по времени срабатывания в зависимости от тока утечки.

Подобная таблица с минимальными и максимальными значениями времени отключения УЗО и дифавтоматов типа АС имеется и в ГОСТ Р 51326.1-99, п.5.3.12, таблица 1.

Вот мы сейчас и проверим наше УЗО, согласно заявленным характеристикам завода-изготовителя и требованиям настоящего ГОСТа.

Ставим поворотный переключатель MRP-200 на функцию измерения времени (ta, Uв) в режим однократного тока «1» и нажимаем кнопку «Start».

На дисплее прибора появится значение напряжения прикосновения, но в рамках данной статьи нас оно не интересует, поэтому нажимаем повторно на кнопку «Start». УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 1-кратном токе уставки, т.е. при токе 30 (мА) УЗО отключилось за время 33 (мс) или 0,033 (с).

Аналогично измеряем время, только при 2-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим двухкратного тока «2» и нажимаем кнопку «Start».

УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 2-кратном токе уставки, т.е. при токе 60 (мА) УЗО отключилось за время 16 (мс) или 0,016 (с).

Аналогично, только при 5-кратном токе уставки. Для этого поворотный переключатель устанавливаем в режим пятикратного тока «5» и нажимаем кнопку «Start».

УЗО отключилось, а на дисплее прибора отобразилось время его отключения при 5-кратном токе уставки, т.е. при токе 150 (мА) УЗО отключилось за время 14 (мс) или 0,014 (с).

Измеренные значения времени срабатывания УЗО удовлетворяют требованиям ГОСТа и даже с хорошим запасом.

Для информации: если на вводе в квартиру установить УЗО на 100 (мА), а на групповых линиях по 30 (мА), то при возникновении утечки в какой-либо линии будет соблюдена некоторая селективность срабатывания УЗО не только по току, но и даже по времени.

По результатам проведенной проверки можно сделать заключение о том, что УЗО исправно и годно к эксплуатации.

Для сравнения результатов я решил проверить еще два УЗО ВД1-63 16 (А), 30 (мА) от IEK, ВД1-63 16 (А), 30 (мА) от TDM и дифавтомат АВДТ32 16 (А), 30 (мА) от IEK.

Измеренные результаты занес в таблицу.

Заключение

Периодичность проведения проверок УЗО на предприятиях утверждает его технический руководитель. На нашем предприятии срок периодичности составляет 1 раз в 2 года. После проведения проверки выдается протокол установленной формы.

Естественно, что проверку с помощью кнопки «Тест» нужно осуществлять каждый месяц, об этом я уже говорил Вам в начале статьи.

Совет для граждан-потребителей: настоятельно Вам советую после установки УЗО и других аппаратов защиты (автоматические выключатели, дифавтоматы) приглашать электролабораторию для их проверки. И только после этого можно быть уверенным, что они у Вас исправны и в случае возникновения какой-либо неисправности в электропроводке должным образом сработают.

Для наглядности я снял видео, где Вы можете своими глазами посмотреть, как проводятся испытания УЗО и дифавтоматов.

P.S. На этом все. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Протокол испытания УЗО — устройств защитного отключения после проверки

УЗО — это защитное оборудование, которое отключает электричество в сети при возникновении утечки тока. Устройства защитного отключения срабатывают в тех случаях, когда из-за поврежденной изоляции оголенный участок провода контактирует с открытым проводником или человеком.

Законом диктуется необходимость регулярных проверок УЗО. Испытания должны проводиться квалифицированными специалистами и компаниями, имеющими лицензии. ЛабТестЭнерго зарегистрирована в Ростехнадзоре и работает полностью официально. Мы быстро и качественно выполним испытания устройств защитного отключения.

Что входит в испытания

Проверка включает в себя следующие операции:

визуальный осмотр оборудования;
ручную проверку механических элементов;
испытания изоляционной оболочки;
измерения технических параметров устройства.

В ходе внешнего осмотра сотрудник лаборатории проверяет целостность корпуса, отсутствие микротрещин и прочих дефектов. УЗО не должно иметь загрязнений. Оценивается степень износа элементов корпуса.

После этого, проверяется, насколько хорошо срабатывают тумблеры оборудования. Сотрудник лаборатории вручную проводит многократное включение и выключение.

Проводятся испытания изоляции УЗО. На данном этапе используется мегаомметр для точного определения состояния оболочки.

Снимаются параметры работы устройства защитного отключения. В частности, измеряется ток утечки, при котором срабатывает выключатель. Измеренные характеристики сравниваются с нормативами.

На основании проведенных работ делается вывод о состоянии устройства и возможности его дальнейшей эксплуатации. Составляется протокол испытаний УЗО и технический отчет. В нем сотрудник лаборатории подробно описывает сделанные выводы и рекомендации по устранению неисправностей.

Преимущества сотрудничества с нами

Компания ЛабТестЭнерго выполняет различные испытания по всей Москве и Московской области. Мы используем передвижную лабораторию, которая оснащена современным и профессиональным оборудованием. Наши работники имеют не менее 5 лет опыта проведения подобных испытаний.

Мы выполняем работу в сжатые сроки. Для заказа звоните по номерам, указанным на сайте, или заполняйте специальную форму. Предоставьте нам адрес и назначение Вашего объекта и вид испытания, которое нужно провести. Мы сразу рассчитаем ориентировочную стоимость услуги и назовем Вам ее.

lablte.ru

Испытание УЗО

Испытание устройств защитного отключения (УЗО)

Цель испытаний

Основной целью является проверка способности УЗО быстро и надёжно отключать электропитание защищаемой цепи при возникновении в ней дифференциального тока, являющегося следствием прямого или косвенного прикосновения, повреждения изоляции, замыкания на корпус или других нарушений электробезопасности.

Требования к УЗО

Проверка УЗО выполняется в соответствии с требованиями нормативных документов: ПУЭ; ГОСТ Р50030.2-99; ГОСТ Р50345-99; ГОСТ Р50807-95; ГОСТ Р 51326-99; ГОСТ Р 51327-99; МУ по проверке УЗО.

Основные нормируемые величины:

Наименование параметра	Величина
Номинальное напряжение	230В; 400В. Но встречаются и УЗО с Uном 660В.
Номинальный ток нагрузки	Стандартная шкала в диапазоне от 6А до 125А включительно. Но встречаются и УЗО с нестандартным номинальным током нагрузки.
Номинальный отключающий дифток (I∆н)	0,006; 0,01; 0,03; 0,05; 0,1; 0,5; 1; 3; 10; 30 (А). Для УЗО с регулируемым номинальным дифтоком за номинал принимается значение уставки.
Номинальный неотключающий дифток	0,5I∆н
Дифток срабатывания	0,5I∆н – 1,0I∆н
Максимальное время срабатывания УЗО общего применения*	1,0I∆н – 0,3с 2,0I∆н – 0,15с 5,0I∆н – 0,04с 10,0I∆н – 0,04с
Минимальное время неотключения УЗО с задержкой срабатывания, тип S	1,0I∆н – 0,13с 2,0I∆н — 0,06с 5,0I∆н — 0,05с
Максимальное время срабатывания УЗО с задержкой срабатывания, тип S	1,0I∆н — 0,5с 2,0I∆н — 0,2с 5,0I∆н — 0,15с

*в тоже время, пункты 1.7.78 и 1.7.79 ПУЭ нормируют время срабатывания следующим образом:

Номинальное фазное напряжение, В	Время отключения, с
127	0,8
220	0,4
380	0,2
>380	0,1

Испытания УЗО

При испытаниях УЗО проводятся:
• Проверка обоснованности применения УЗО;
• Проверка наличия в защищаемой УЗО цепи устройства защиты от сверхтока;
• Проверка селективности при каскадном включении УЗО;
• Проверка контрольного устройства УЗО;
• Измерения параметров УЗО.

Основные измеряемые параметры: дифток сработки УЗО; время сработки при номинальном дифтоке. Измерительные приборы включаются между фазным и защитным нулевым проводниками после УЗО.
Для измерений можно собрать испытательную схему на основе простых приборов. Но гораздо удобнее проводить измерения с помощью современных измерителей параметров УЗО, или многофункциональных приборов с функцией проверки УЗО. Например, KYORITSU KEW5406 или SONEL MRP200.

Измерения тока и времени срабатывания производятся при отключённой отходящей линии. При проверке контрольного устройства и при других проверках, связанных со срабатыванием УЗО, проверяется размыкание контактов и возвращение их в рабочее положение.

Результаты испытаний оформляются протоколом установленного образца.

Измерение тока утечки

Иногда бывает необходимо измерить величину тока утечки (Iут) или естественного тока утечки (Iеут) в линии. Поскольку Iеут является частным случаем Iут, то далее будет рассматриваться общий случай (Iут).

Возможны несколько способов измерений:

• Измерение с помощью сравнительного метода тока утечки в линии, оборудованной УЗО, при том что данный ток не вызывает срабатывания УЗО.
Искомая величина равна разнице между испытательными токами срабатывания УЗО без подключённой линии (Iср) и с подключённой линией (I лср).

Формула: Iут = Iср – Iлср

• Непосредственное измерение тока утечки.
Измеритель тока включается в проводник перед тестируемым участком жилы, нагрузка отсутствует.

Формула: Iут (Iеут) = Iизм

где Iизм – измеренный ток в тестируемой жиле.

• Измерение с нагрузочным резистором.
Для снижения влияния «наводок», к тестируемой жиле подключается нагрузочный резистор R. Резистор пропускает через себя ток (Ir), несколько больший или равный прогнозируемому или ранее измеренному току утечки. Измеритель тока включается в проводник перед тестируемым участком жилы.

Ток утечки будет определяться по формуле: Iут = Iизм – Ir = Iизм – U/R

где: Iизм – измеренный ток в тестируемой линии вместе с подключенным резистором; U – напряжение на нагрузочном резисторе.

• Измерение бесконтактным способом.
Используются специальные токовые клещи, предназначенные для измерения токов утечки. Измерения могут проводиться как с отключенной нагрузкой, так без её отключения. Так же, возможно подключение нагрузочного резистора. При измерении тока утечки в линии с нагрузкой токовые клещи работают так же, как дифференциальный трансформатор УЗО. В этом случае измерение проводится на сложенных вместе прямом и обратном проводнике. Основное отличие клещей для измерения токов утечки от обычных токовых клещей — способность измерять малые токи.

Рассматриваемые способы измерения Iут относятся в основном к утечкам фазных жил. При больших токах нагрузки могут проявлять себя токи утечки рабочей нулевой жилы, что расширяет вариантность поиска и измерения Iут.

380-electro.ru

РубрикаРазное
